Buenos días compañeros nosotros somos el equipo 1 integrado por HELMER ANDRES FERNANDO ROMERO vamos a explicar lo que es potencial eléctrico.

Presentaciones similares


Presentación del tema: "Buenos días compañeros nosotros somos el equipo 1 integrado por HELMER ANDRES FERNANDO ROMERO vamos a explicar lo que es potencial eléctrico."— Transcripción de la presentación:

1 Buenos días compañeros nosotros somos el equipo 1 integrado por HELMER ANDRES FERNANDO ROMERO vamos a explicar lo que es potencial eléctrico

2 CONCEPTO DE ENERGÍA Para entender qué es la potencia eléctrica es necesario conocer primeramente el concepto de “energía”, que no es más que la capacidad que tiene un mecanismo o dispositivo eléctrico cualquiera para realizar un trabajo.

3 POTENCIA ELÉCTRICA Potencia es la velocidad a la que se consume la energía. Si la energía fuese un líquido, la potencia sería los litros por segundo que vierte el depósito que lo contiene. La potencia se mide en joule por segundo (J/seg) y se representa con la letra “P” y se mide en WATTS.

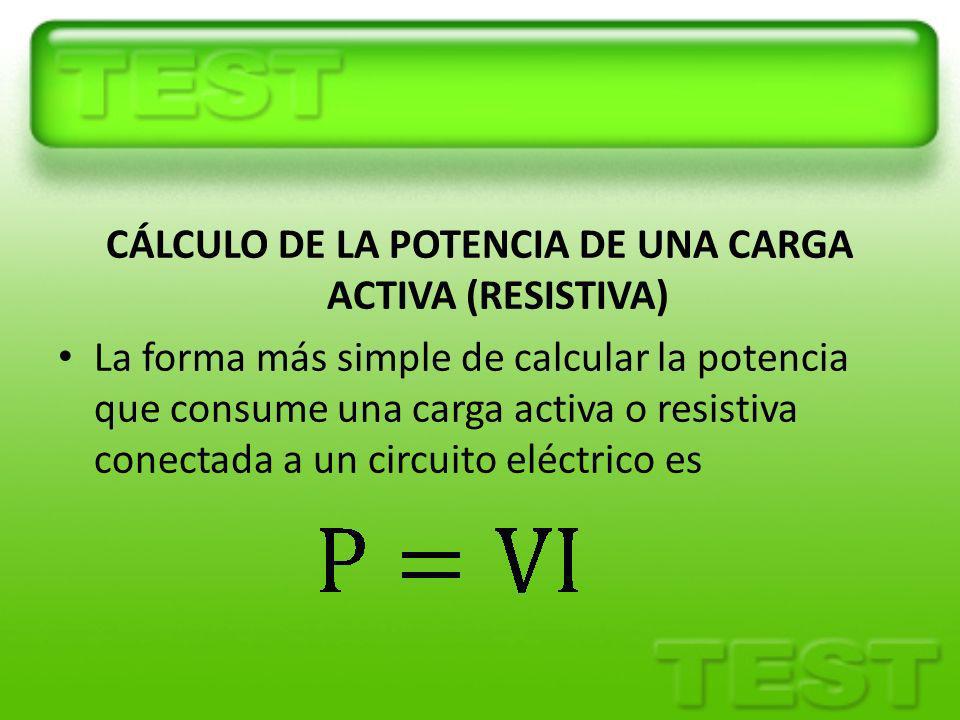

4 CÁLCULO DE LA POTENCIA DE UNA CARGA ACTIVA (RESISTIVA)
La forma más simple de calcular la potencia que consume una carga activa o resistiva conectada a un circuito eléctrico es

5 Formula 2 FORMULA 3

6 POTENCIA DE CARGAS REACTIVAS
Para calcular la potencia de equipos que trabajan con corriente alterna, se toma en cuenta el valor del factor de potencia o coseno de “phi” (Cos ) que poseen. Las bombillas de alumbrado incandescente y halógena, y los calentadores eléctricos tienen carga activa o resistiva y su factor de potencia es igual a “1”,

7 En las cargas reactivas o inductivas, como la que poseen los motores eléctricos varía entre 0,85 y 0,98), por lo cual la eficiencia de trabajo del equipo en cuestión y de la red de suministro eléctrico varía cuando el factor se aleja mucho de la unidad, traduciéndose en un mayor gasto de energía y desembolso económico. las industrias que tiene muchos motores eléctricos de corriente alterna trabajando, así como las centrales eléctricas,  tratan siempre que el valor del factor de potencia, llamado también coseno de “fi” (Cos ), se acerque lo más posible a la unidad en los equipos que consumen carga eléctrica reactiva. El factor de potencia viene en una placa metálica. situada en un costado, La fórmula para hallar la potencia de los equipos que trabajan con corriente alterna monofásica, teniendo en cuenta su factor de potencia o Cos  es la siguiente: P= VI cos ⱷ P  .- Potencia en watt (W) V  .- Voltaje o tensión aplicado en volt (V)  I  .- Valor de la corriente en ampere (A) Cos   .- Coseno de "fi" (phi) o factor de potencia (menor que "1")

8 EQUIVALENCIAS (UNIDADES)
1 watt = 1 volt · 1 ampere J/seg = 1 watt (W) EQUIVALENCIAS (FORMULAS) W=V I P= W / t

9 Cuál será la potencia o consumo en watt de una bombilla conectada a una red de energía eléctrica doméstica monofásica de 220 volt, si la corriente que circula por el circuito de la bombilla es de 0,45 ampere. V=220 V I=.45 A P = V · I P = (220) (.45) P = 100 watt

10 Se construye un calentador eléctrico aplicando una diferencia de potencial de 110V a un alambre de nicromo cuya resistencia total es de 8 Ω. Encuéntrese la corriente en el alambre y la potencia nominal del calentador. Como V=IR, se tiene; se puede encontrar la potencia nominal utilizando P=I²R P = I²R = (13.8 A)² (8Ω) = 1.52 kW Si se duplicaran el voltaje aplicado, la corriente se duplicaría pero la potencia se cuadruplicaría.

11 Queremos conocer la potencia que desarrolla un motor eléctrico monofásico, cuyo consumo de corriente es de 10,4 ampere (A), posee un factor de potencia o Cos = 0,96 y está conectado a una red eléctrica de corriente alterna también monofásica, de 220 volt (V), sustituyendo estos valores en la fórmula anterior tendremos: P= ? P= VI V=220V I=10.4 A cos ⱷ= .96 P = 220 • 10,4 • 0,96 = 2196,48 watt

12 Calcular la potencia  que tiene una corrienteeléctrica dentro de un conductor, donde el trabajo es igual a 3.5x10-4 J en un tiempo de 14 s, si la intensidad de la corriente es de 4.2x10-3A. P= ? W= 3.5x10-4 J P= VI t= 14 s P= W/ t =3.5x10-4 J/14 s =2.5x10-5 W

13 Una batería de automóvil de 12 V de fem proporciona 7,5 A al encender las luces delanteras. Cuando el conductor opera el motor de arranque con las luces encendidas, la corriente total llega a 40 A. Calcule la potencia eléctrica en ambos casos. V= 12 V P= VI i1 = 7,5 A i2 = 40 A P1 = V.i1 Þ P1 = 12 V.7,5 A   = 90 W P2 = V.i2 Þ P2 = 12 V.40 A   = 480 W

14 Bibliografia http://www. asifunciona

15 GRACIAS POR SU ATENCION
