Análisis de Circuitos DC

Análisis de Circuitos DC

Temas: Prácticas de Laboratorio

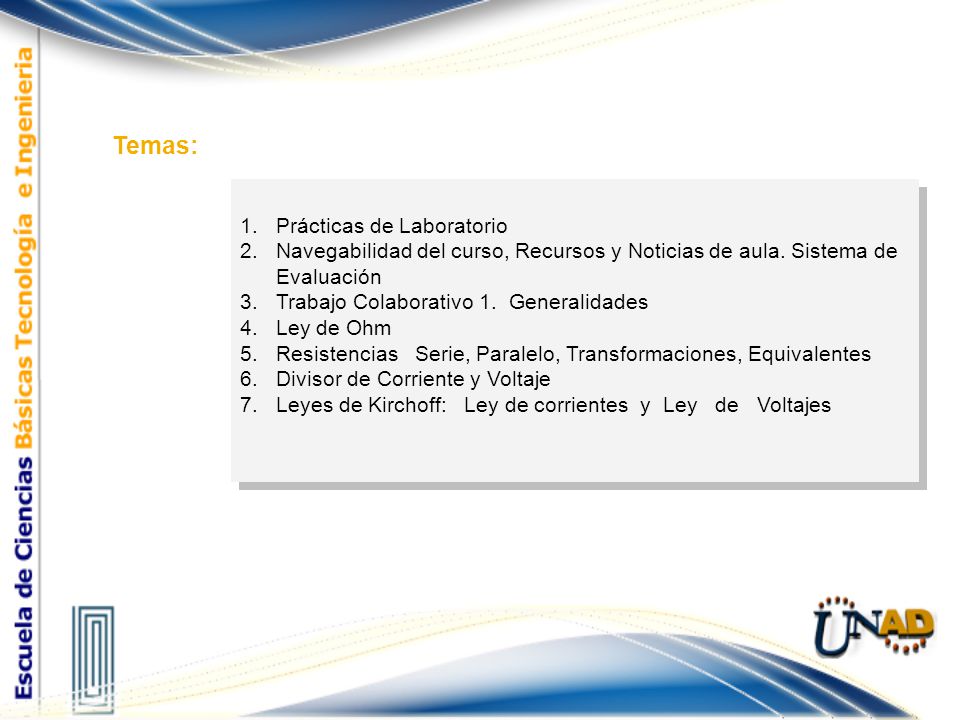

Navegabilidad del curso, Recursos y Noticias de aula. Sistema de Evaluación Trabajo Colaborativo 1. Generalidades Ley de Ohm Resistencias Serie, Paralelo, Transformaciones, Equivalentes Divisor de Corriente y Voltaje Leyes de Kirchoff: Ley de corrientes y Ley de Voltajes

Prácticas de Laboratorio

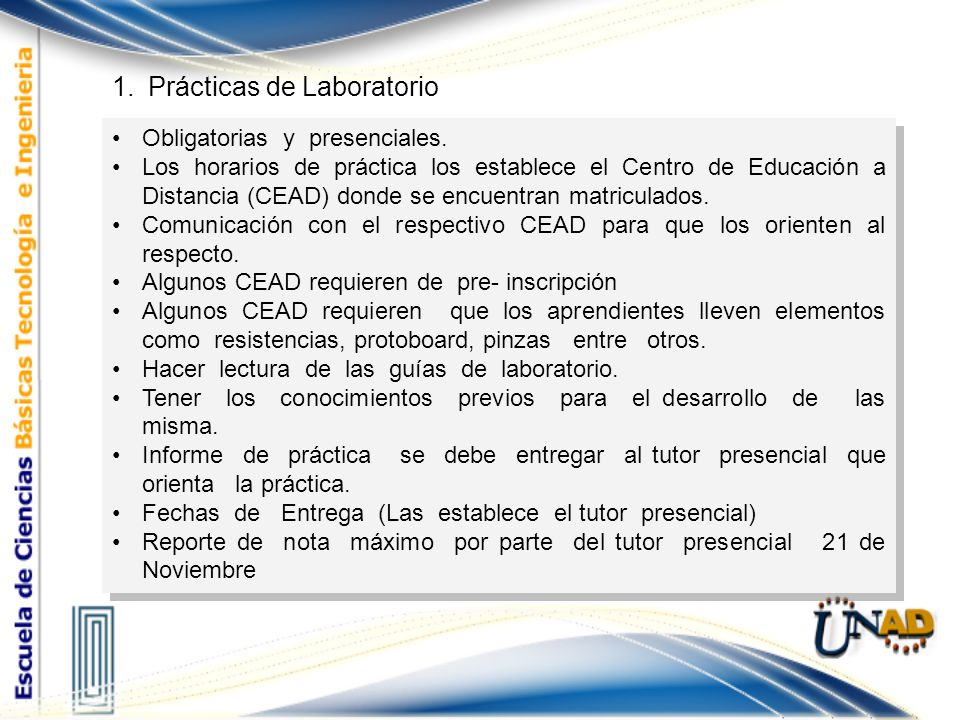

Obligatorias y presenciales. Los horarios de práctica los establece el Centro de Educación a Distancia (CEAD) donde se encuentran matriculados. Comunicación con el respectivo CEAD para que los orienten al respecto. Algunos CEAD requieren de pre- inscripción Algunos CEAD requieren que los aprendientes lleven elementos como resistencias, protoboard, pinzas entre otros. Hacer lectura de las guías de laboratorio. Tener los conocimientos previos para el desarrollo de las misma. Informe de práctica se debe entregar al tutor presencial que orienta la práctica. Fechas de Entrega (Las establece el tutor presencial) Reporte de nota máximo por parte del tutor presencial 21 de Noviembre

Evaluación de Actividades

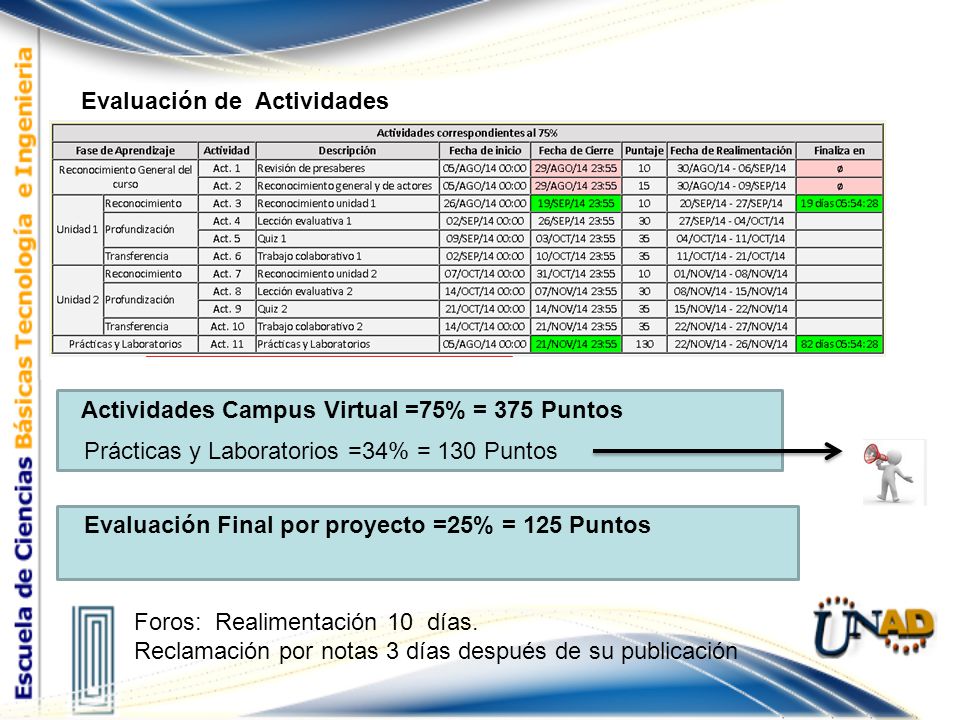

Actividades Campus Virtual =75% = 375 Puntos Prácticas y Laboratorios =34% = 130 Puntos Evaluación Final por proyecto =25% = 125 Puntos Foros: Realimentación 10 días. Reclamación por notas 3 días después de su publicación

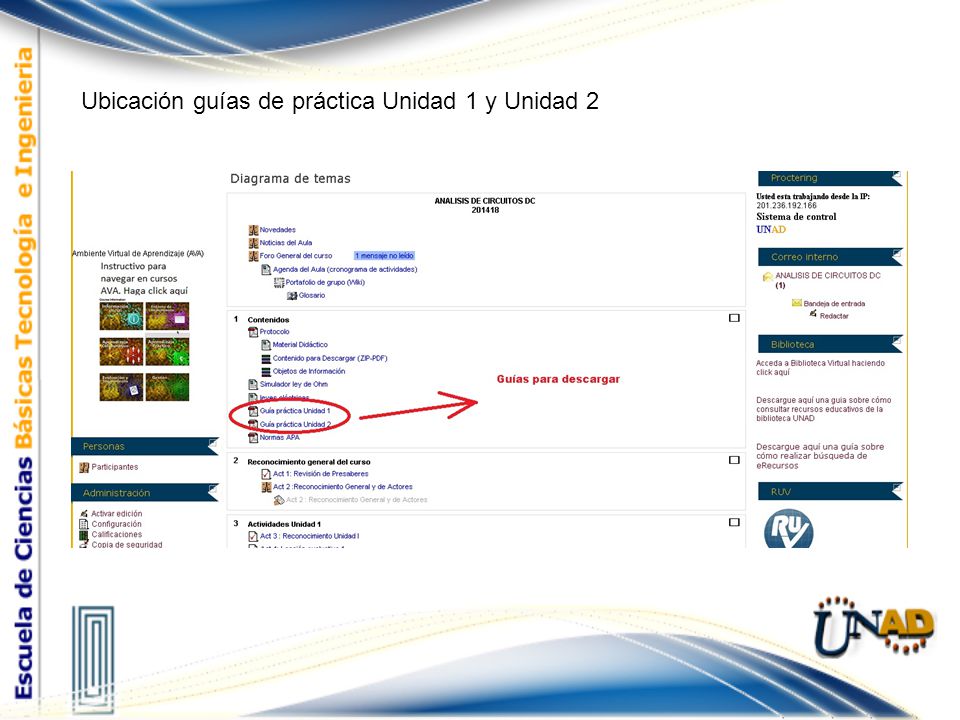

Ubicación guías de práctica Unidad 1 y Unidad 2

Novedades, Noticias del Aula y Foro General del Curso

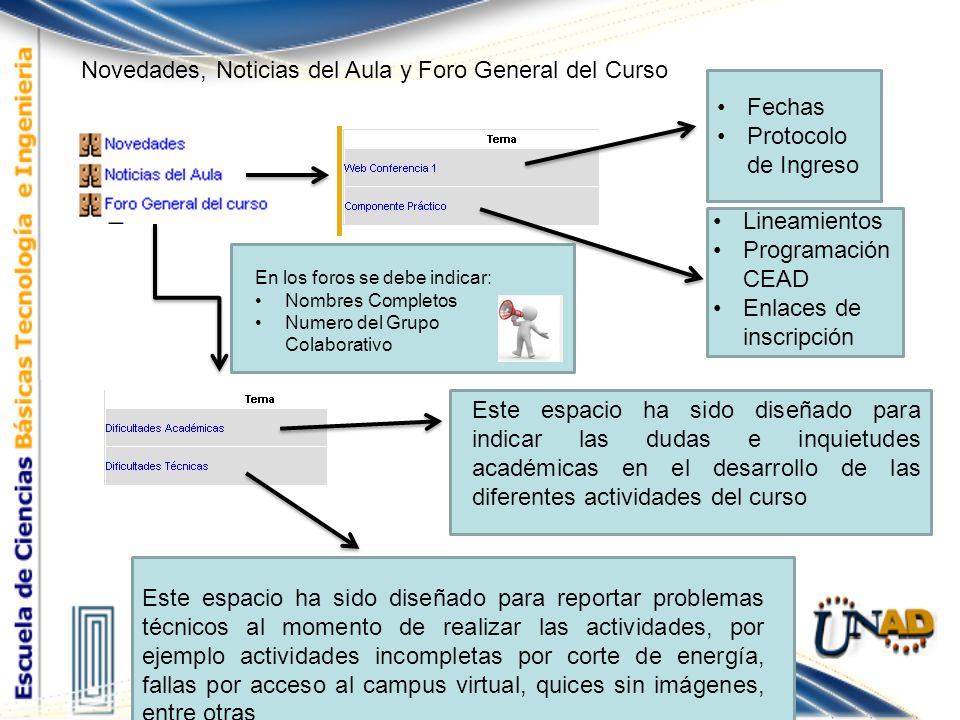

Fechas Protocolo de Ingreso Lineamientos Programación CEAD Enlaces de inscripción En los foros se debe indicar: Nombres Completos Numero del Grupo Colaborativo Este espacio ha sido diseñado para indicar las dudas e inquietudes académicas en el desarrollo de las diferentes actividades del curso Este espacio ha sido diseñado para reportar problemas técnicos al momento de realizar las actividades, por ejemplo actividades incompletas por corte de energía, fallas por acceso al campus virtual, quices sin imágenes, entre otras

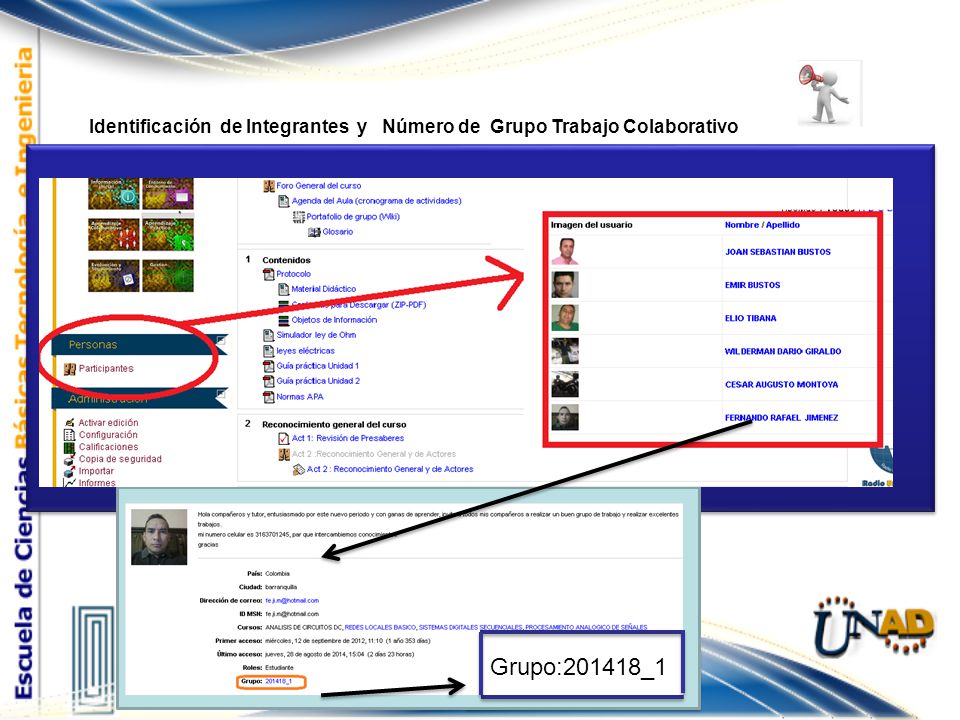

Identificación de Integrantes y Número de Grupo Trabajo Colaborativo

Interacción de los participantes en el Grupo de trabajo Colaborativo
Asignación de Roles Criterios y escala de valoración TIGRE Para autocontrolar calidad de los aportes a discusiones en la red T: Título Diciente I: Iláción (Articulación de Mensajes) G: Generar más discusión R: Redacción y Presentación E: Enriquecer la discusión, de agregar valor a la misma.

Hacer lectura de los siguientes temas de la Unidad 1:

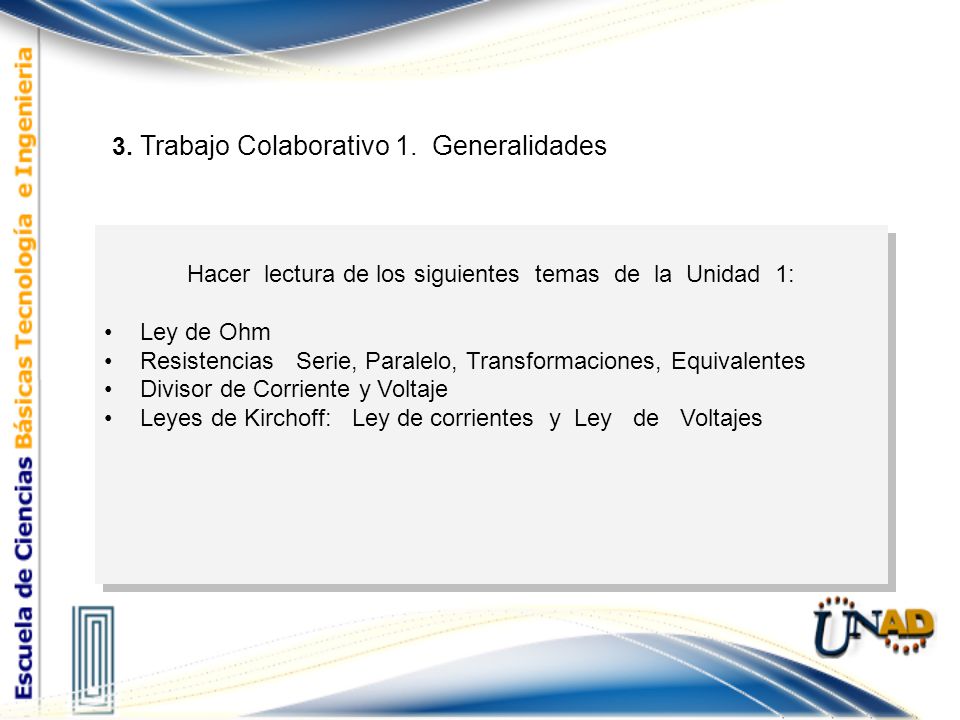

3. Trabajo Colaborativo 1. Generalidades Hacer lectura de los siguientes temas de la Unidad 1: Ley de Ohm Resistencias Serie, Paralelo, Transformaciones, Equivalentes Divisor de Corriente y Voltaje Leyes de Kirchoff: Ley de corrientes y Ley de Voltajes

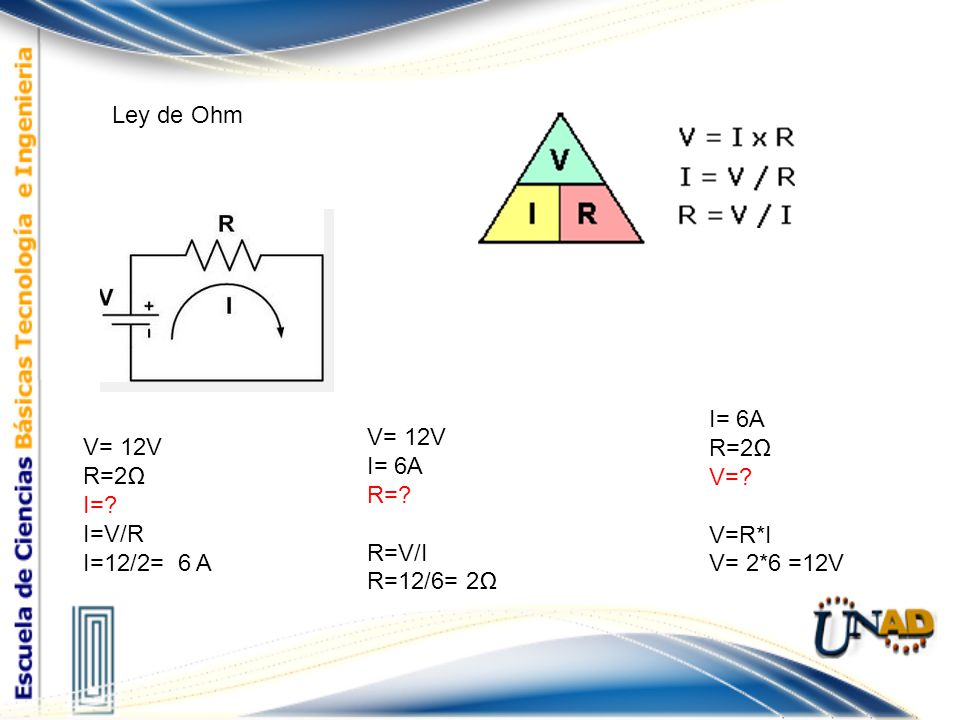

Ley de Ohm I= 6A R=2Ω V=? V=R*I V= 2*6 =12V V= 12V I= 6A R=? R=V/I R=12/6= 2Ω V= 12V R=2Ω I=? I=V/R I=12/2= 6 A

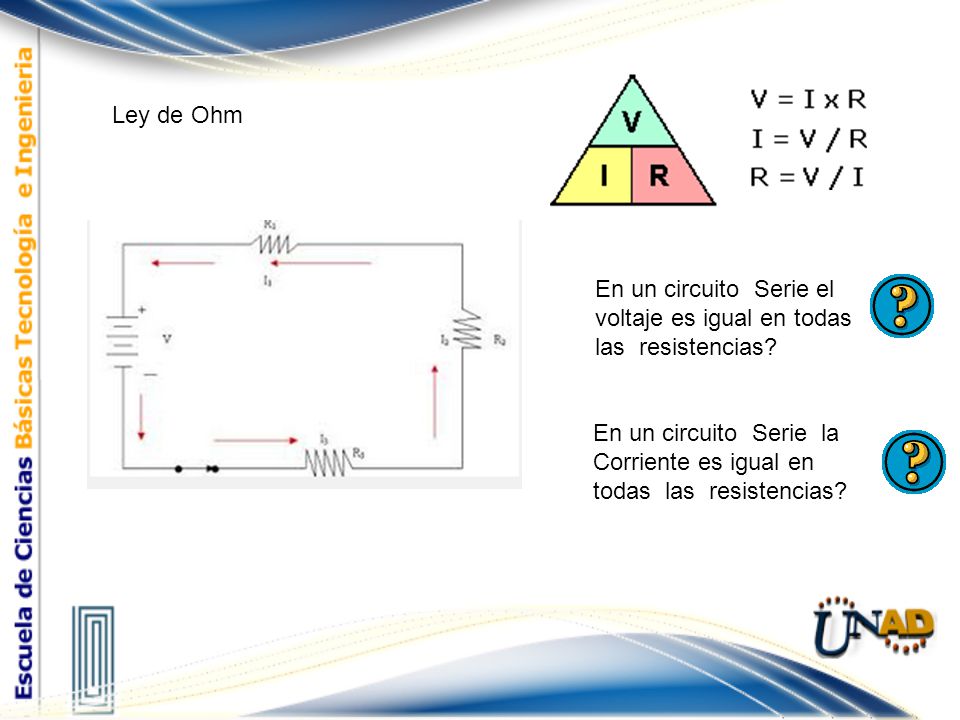

Ley de Ohm En un circuito Serie el voltaje es igual en todas las resistencias? En un circuito Serie la Corriente es igual en todas las resistencias?

Incorrecto Circuito Serie Correcto
Ley de Ohm En un circuito Serie el voltaje es igual en todas las resistencias? Incorrecto En un circuito Serie la Corriente es igual en todas las resistencias? Circuito Serie Correcto

Circuito Paralelo Ley de Ohm

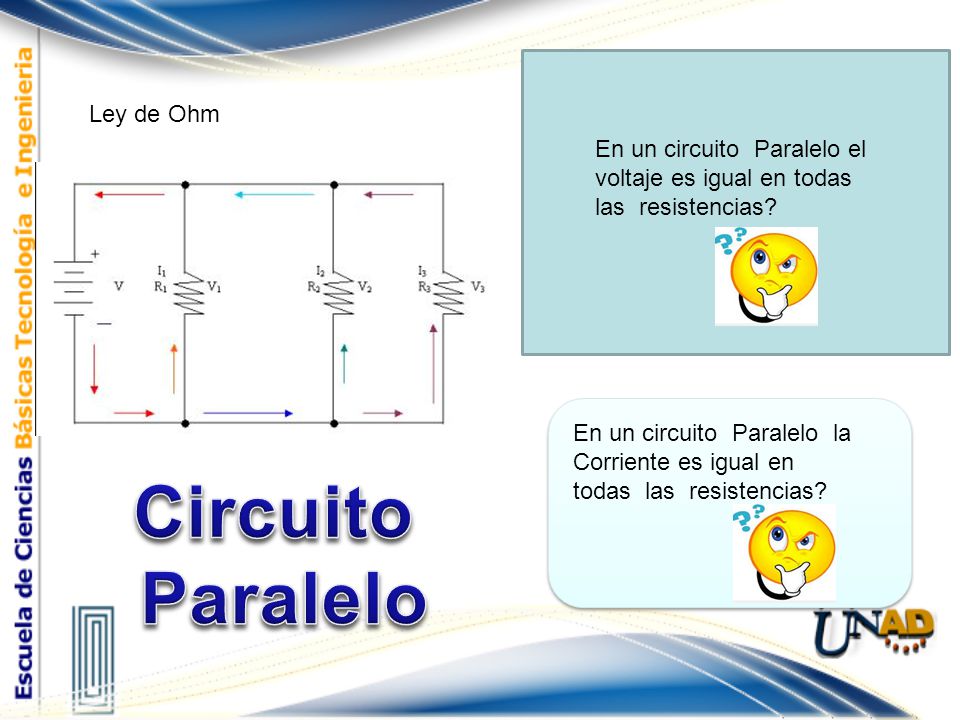

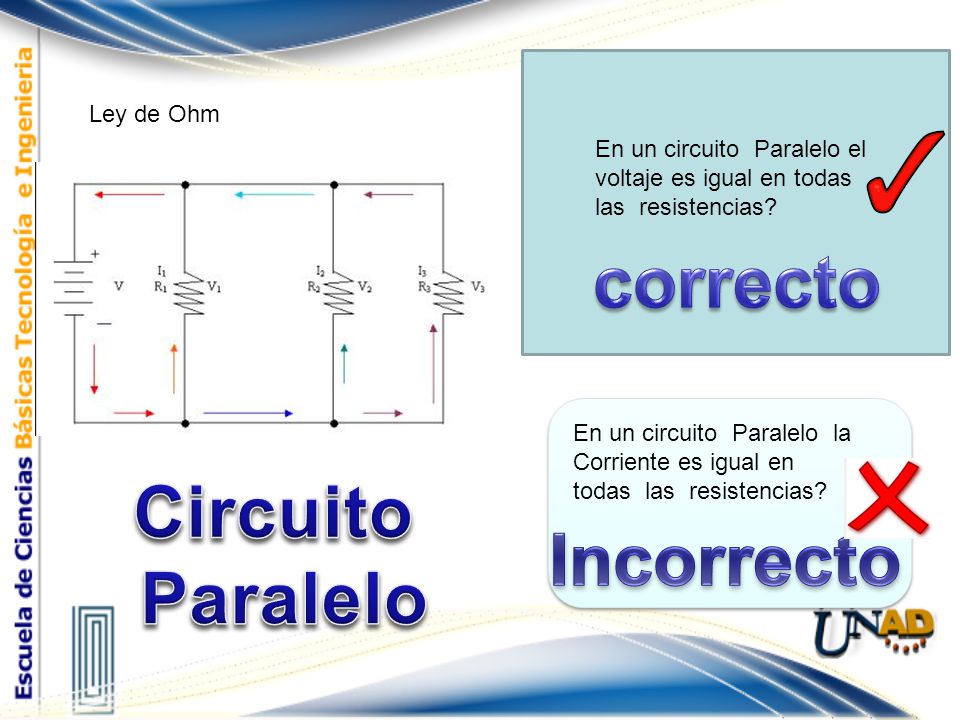

En un circuito Paralelo el voltaje es igual en todas las resistencias? En un circuito Paralelo la Corriente es igual en todas las resistencias? Circuito Paralelo

correcto Circuito Paralelo Incorrecto
Ley de Ohm En un circuito Paralelo el voltaje es igual en todas las resistencias? correcto En un circuito Paralelo la Corriente es igual en todas las resistencias? Circuito Paralelo Incorrecto

Como realizamos una medición de:

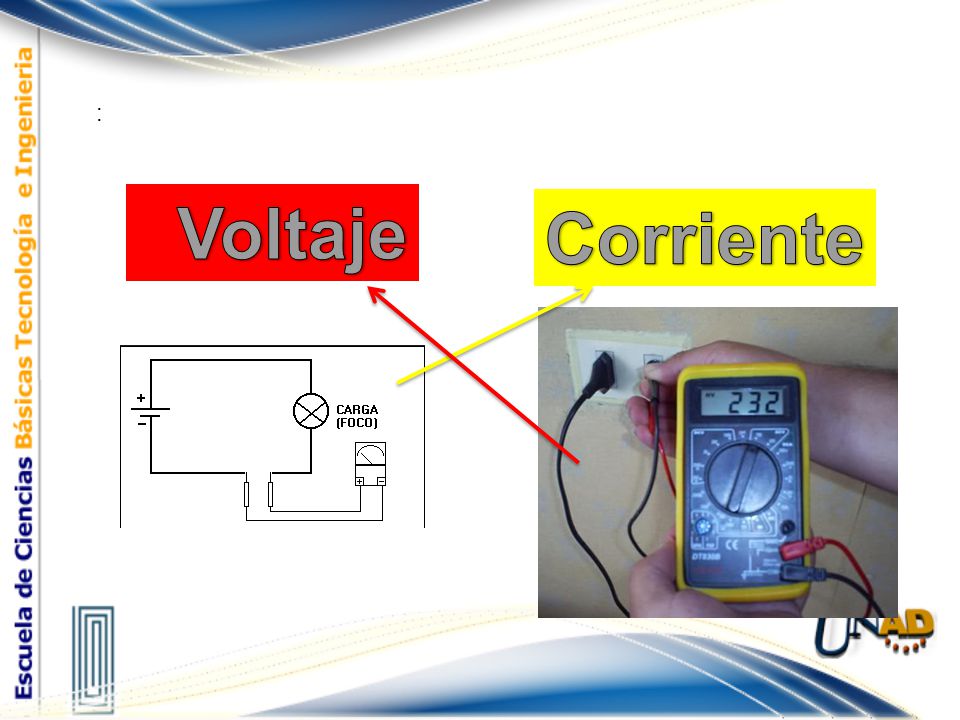

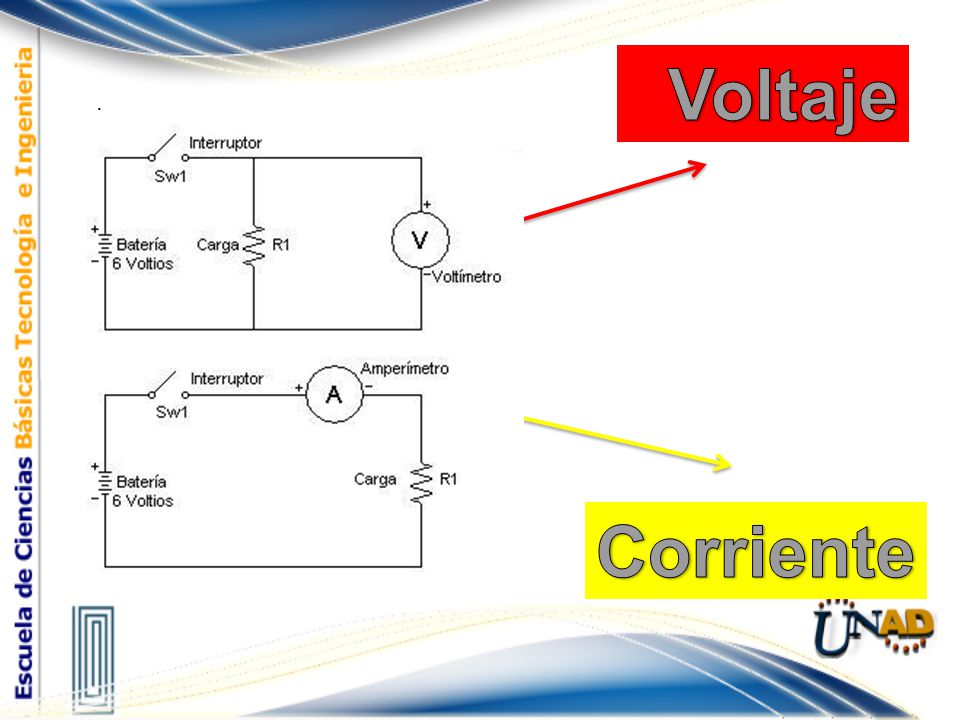

Voltaje? Corriente?

: Voltaje Corriente

Voltaje : Corriente

Resistencias Serie, Paralelo, Transformaciones, Equivalentes
: Req= R1+R2+R3

Resistencias Serie, Paralelo, Transformaciones, Equivalentes

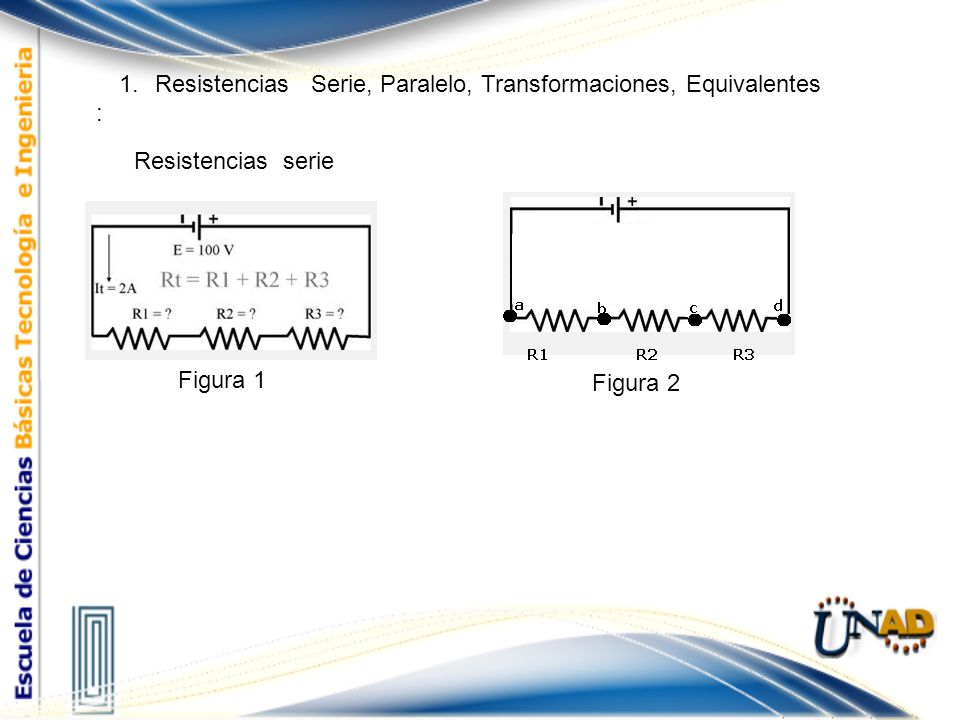

: Resistencias serie Figura 1 Figura 2

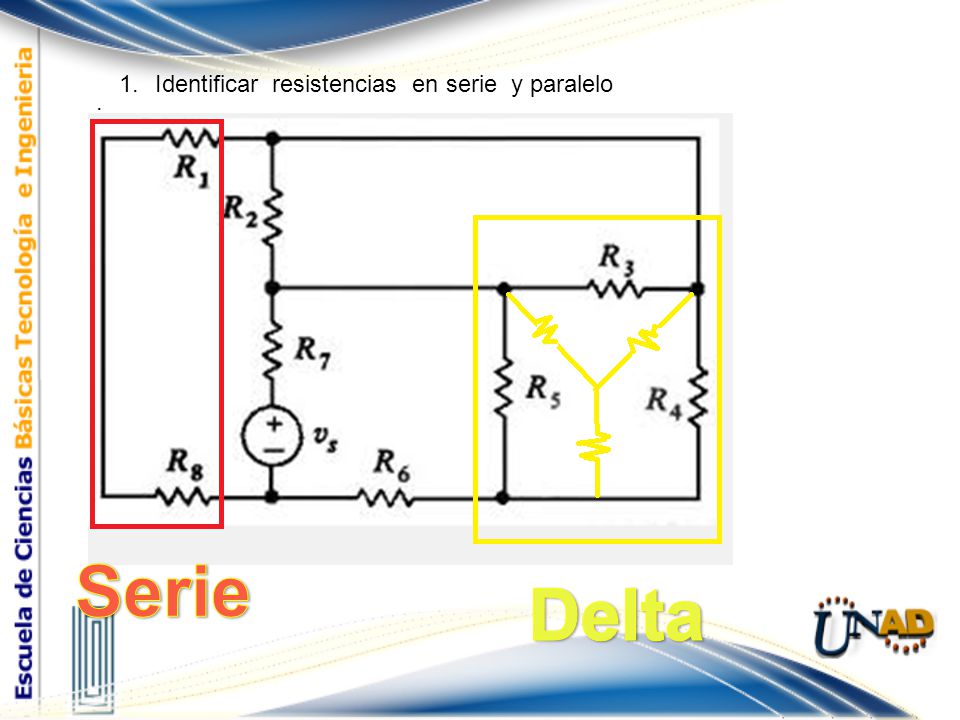

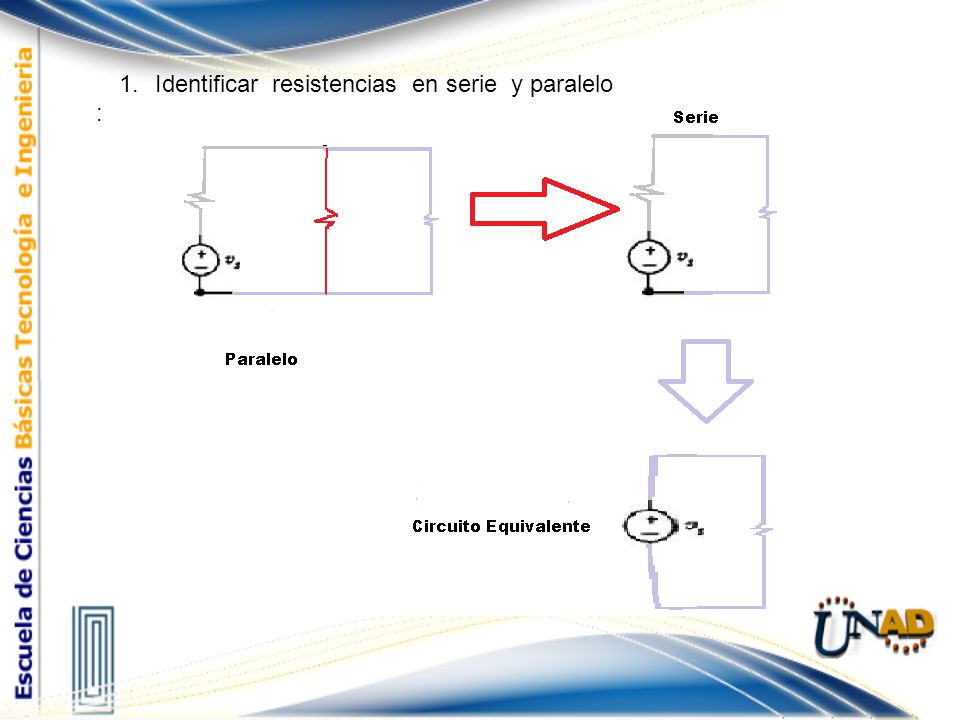

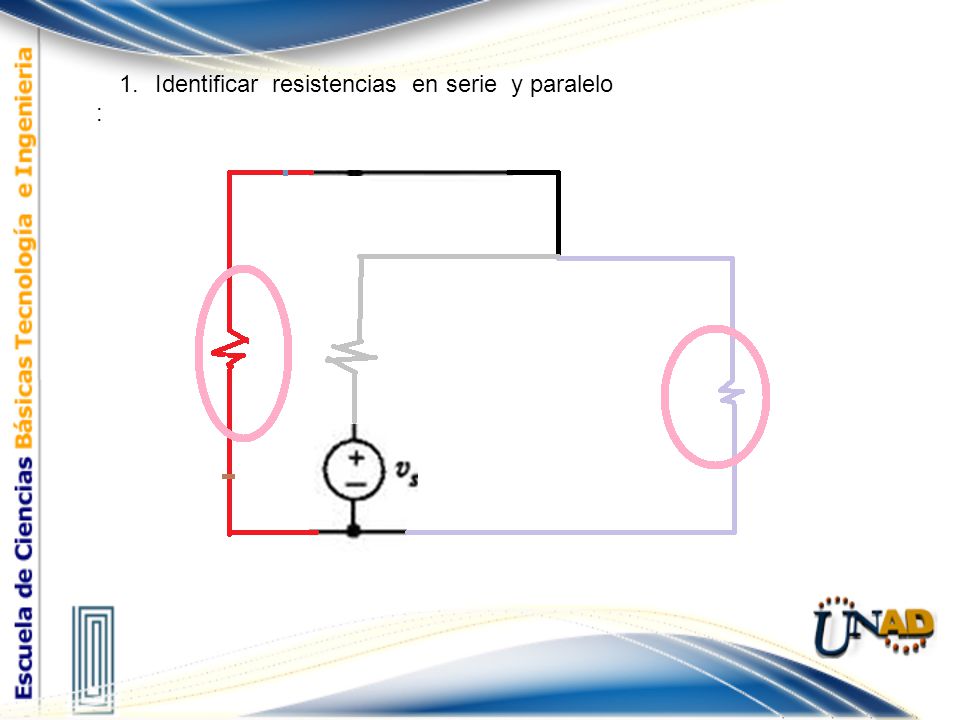

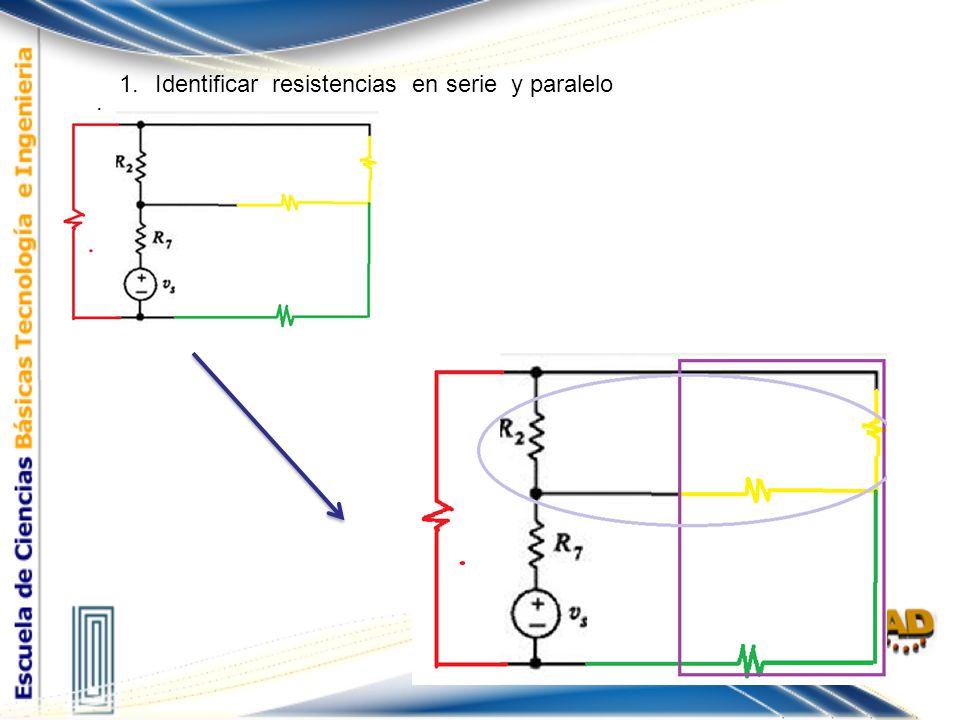

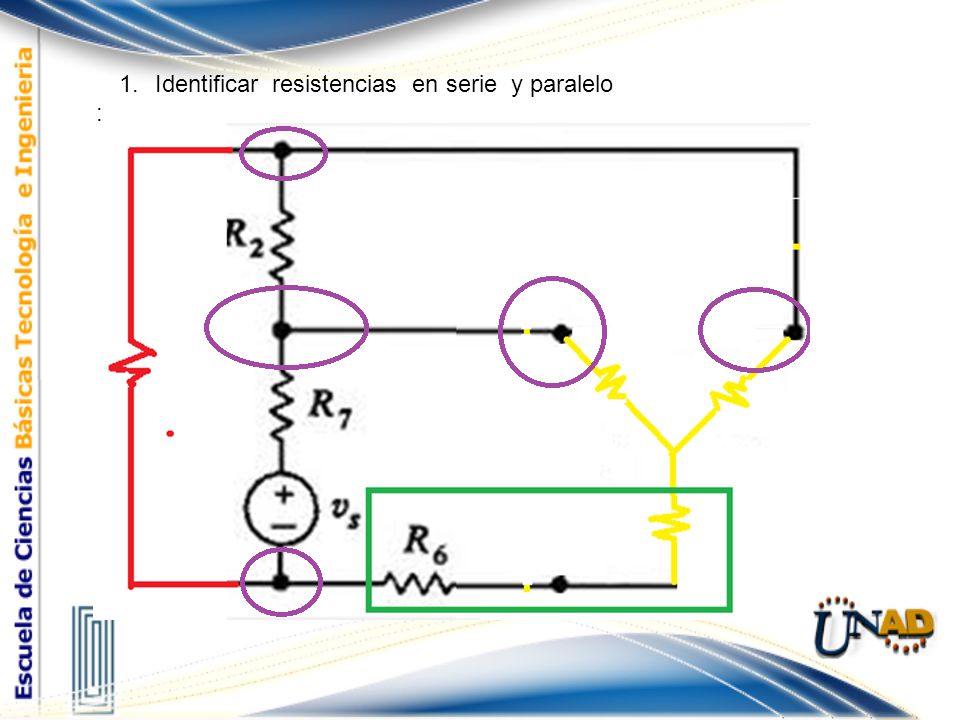

Identificar resistencias en serie y paralelo
: Figura 1

: Serie Delta

: Delta

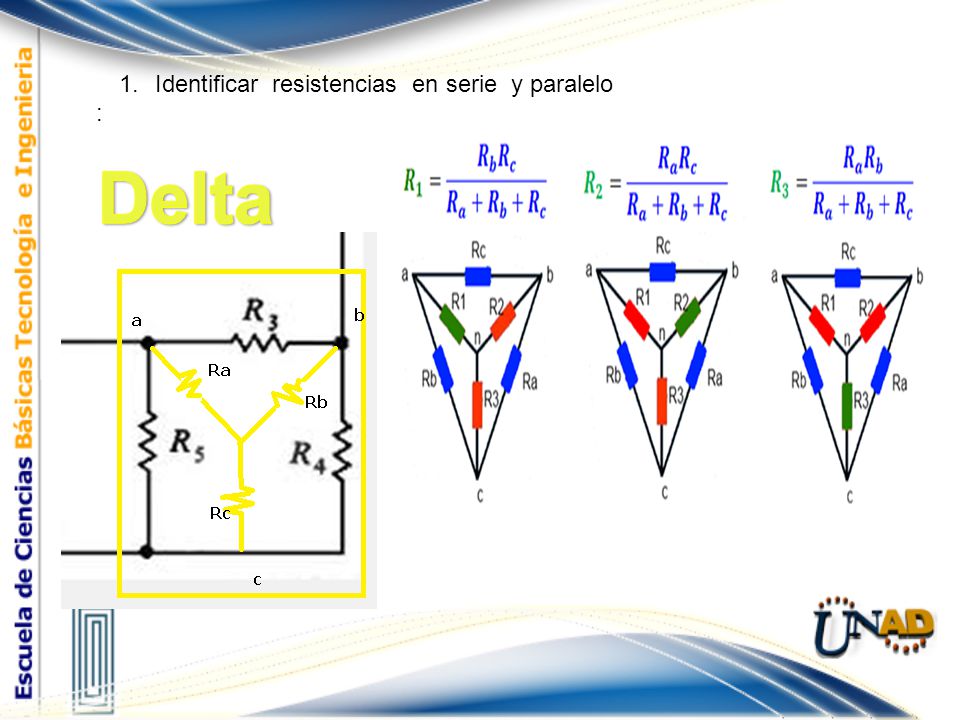

Delta Identificar resistencias en serie y paralelo :

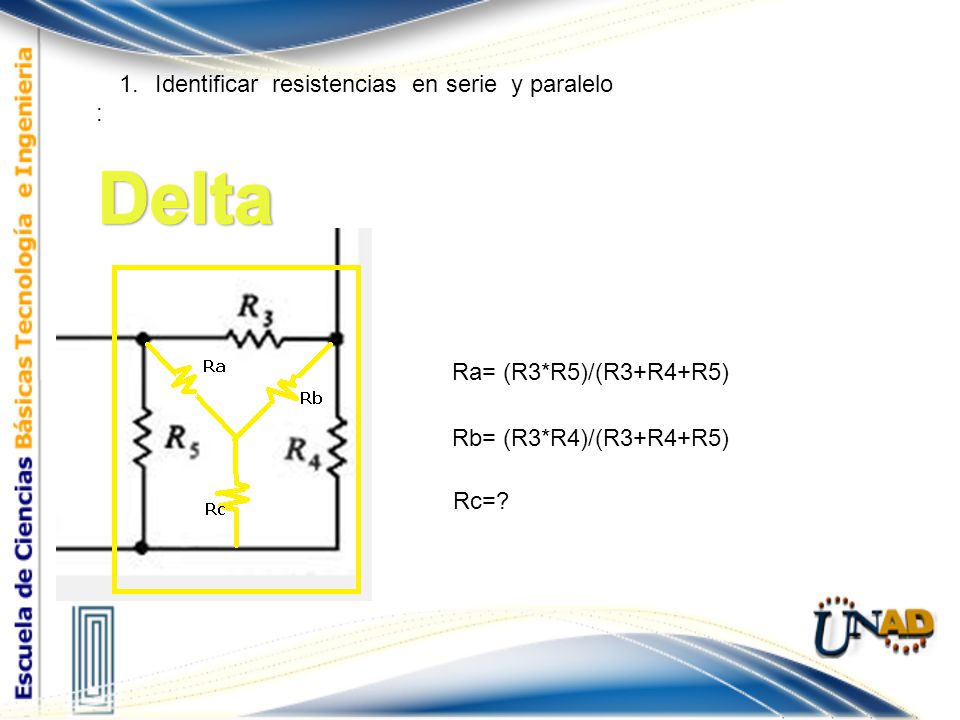

Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=?

: Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=? Serie

: Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=?

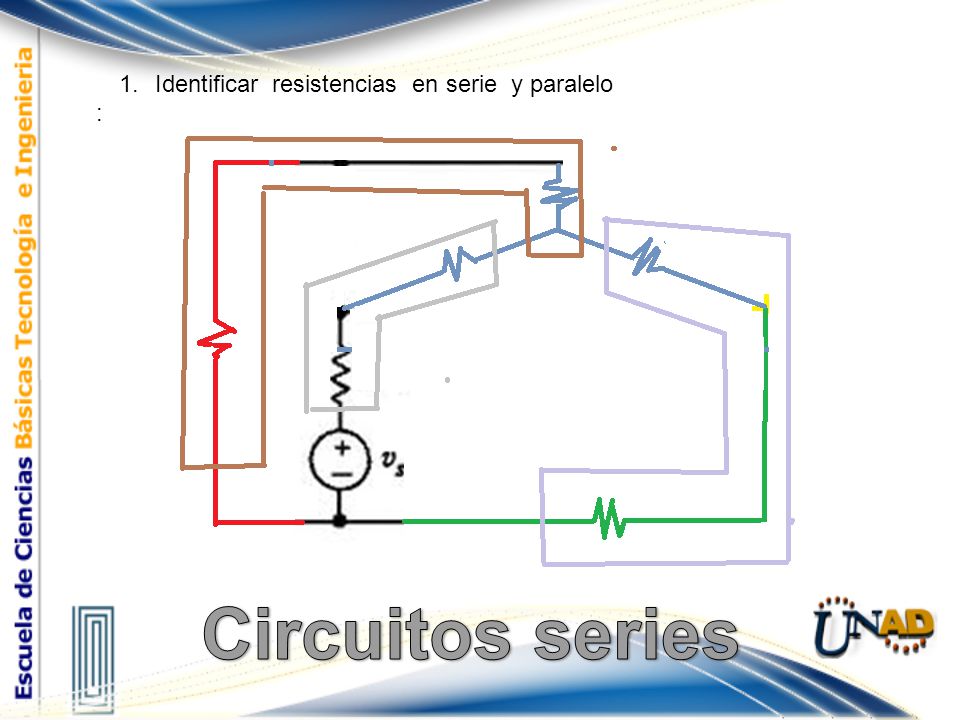

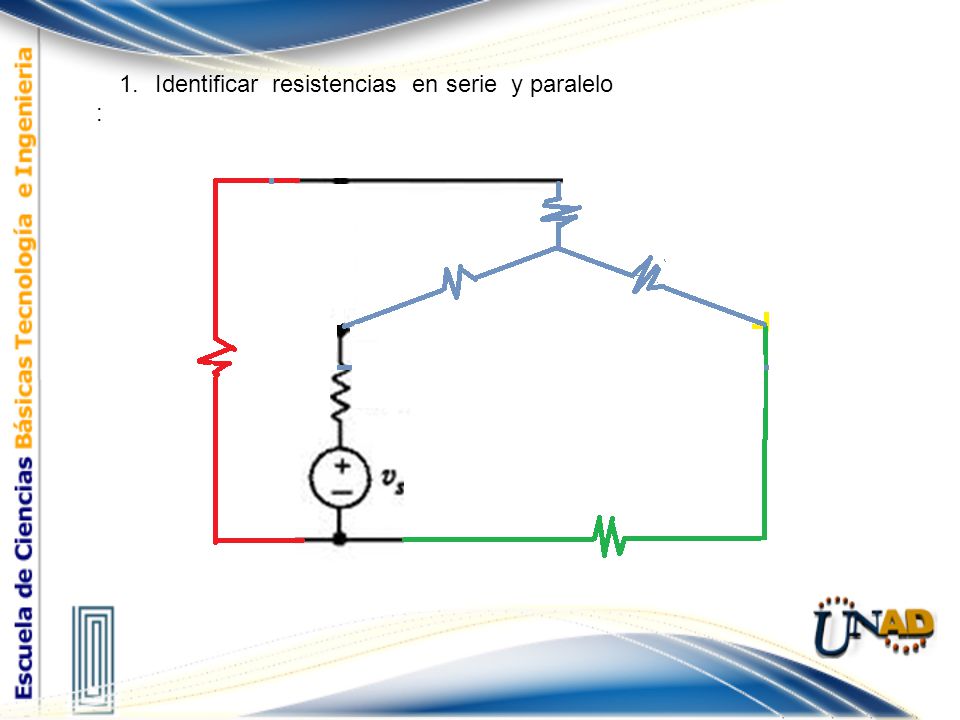

Circuitos series Identificar resistencias en serie y paralelo :
Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=? Circuitos series

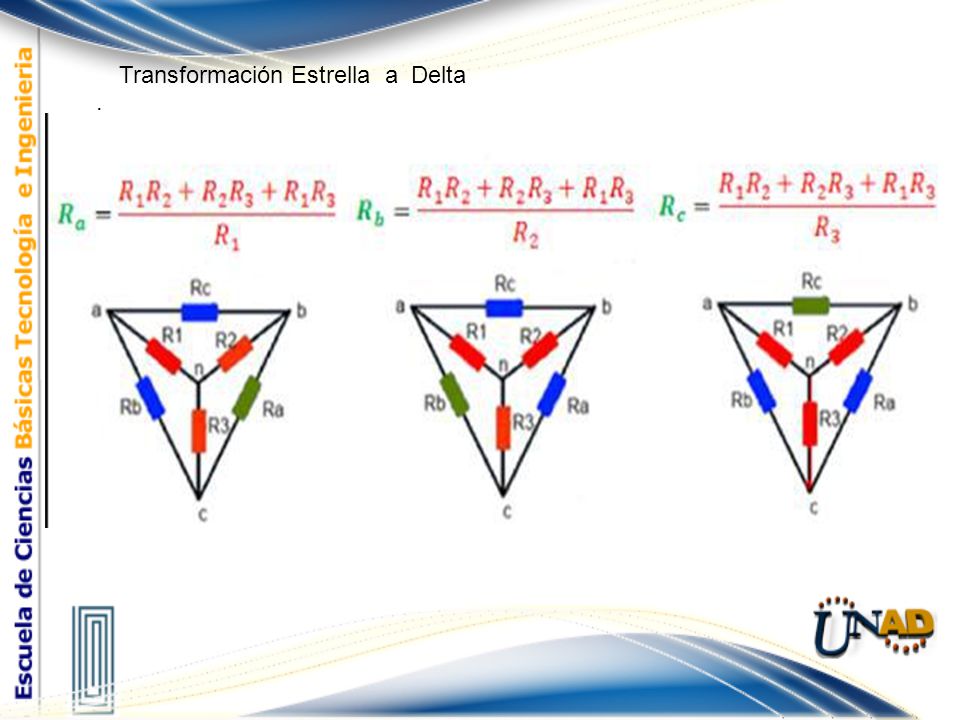

Transformación Estrella a Delta

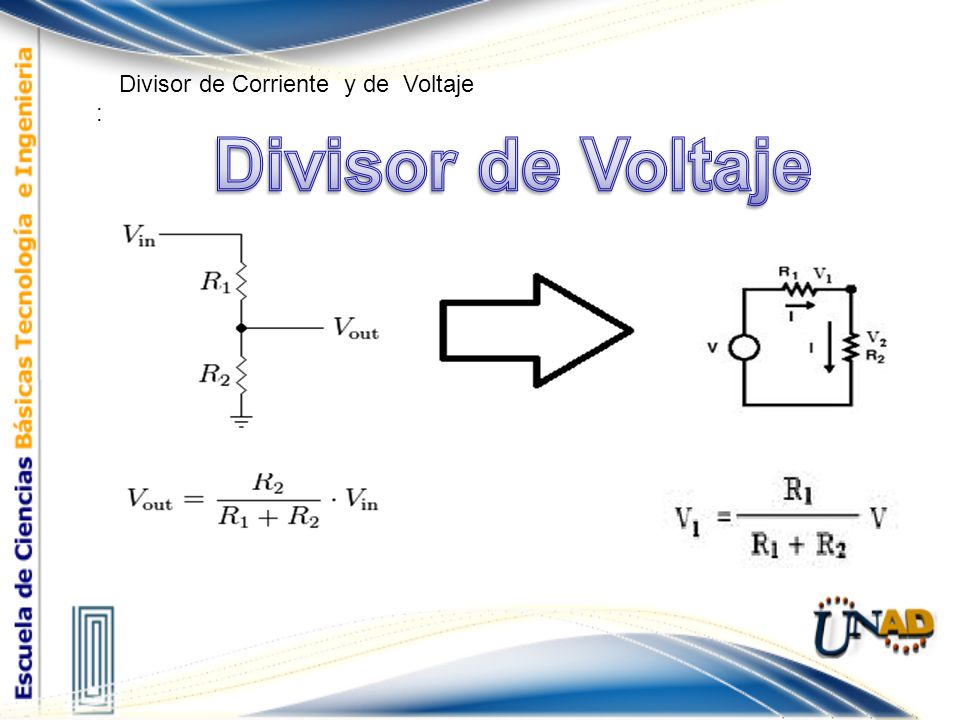

Divisor de Voltaje Divisor de Corriente y de Voltaje :
Sumamos R2 y R3 de la siguiente manera Sumamos R1 y Ra de la siguiente manera Req= R1 + Ra

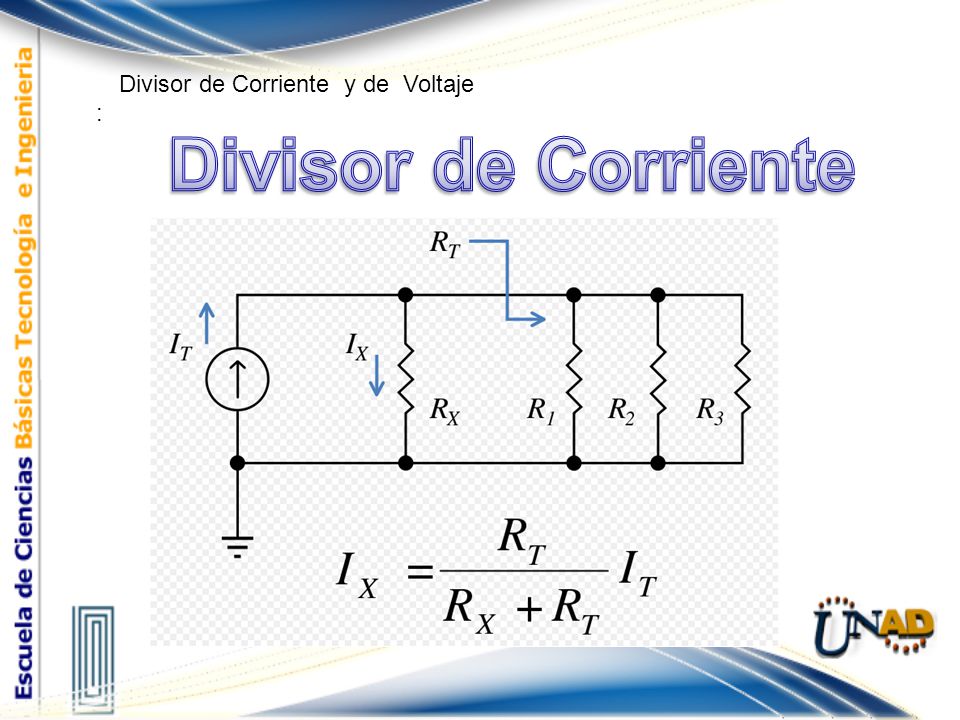

Divisor de Corriente Divisor de Corriente y de Voltaje :
Sumamos R2 y R3 de la siguiente manera Sumamos R1 y Ra de la siguiente manera

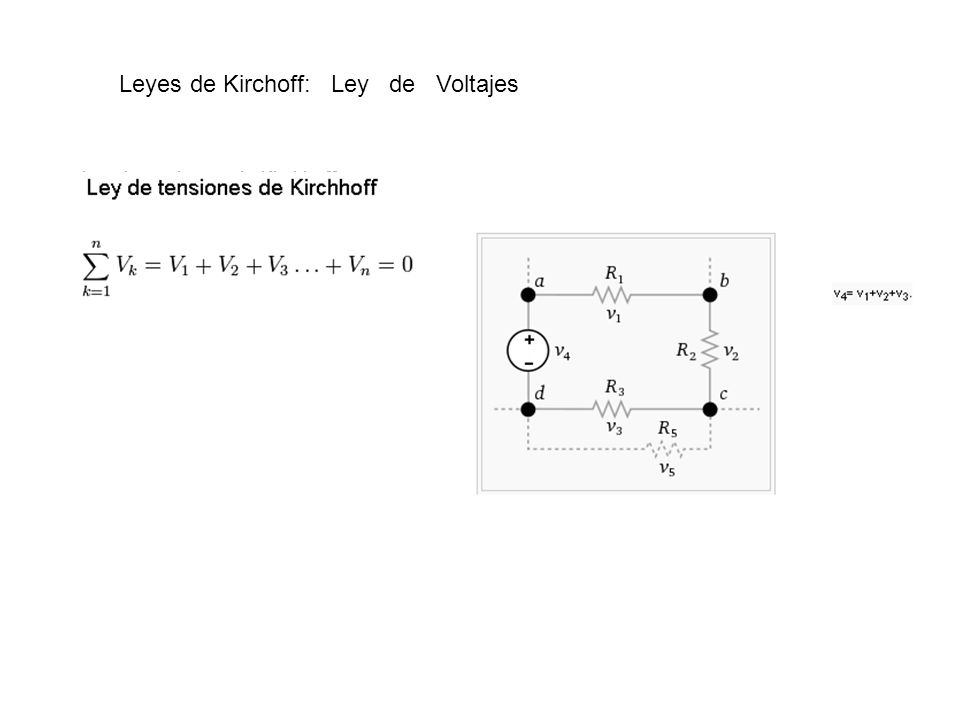

Leyes de Kirchoff: Ley de Voltajes
Sumamos R2 y R3 de la siguiente manera Sumamos R1 y Ra de la siguiente manera

Ejercicio Ley de voltajes de Kirchoff (Mallas)

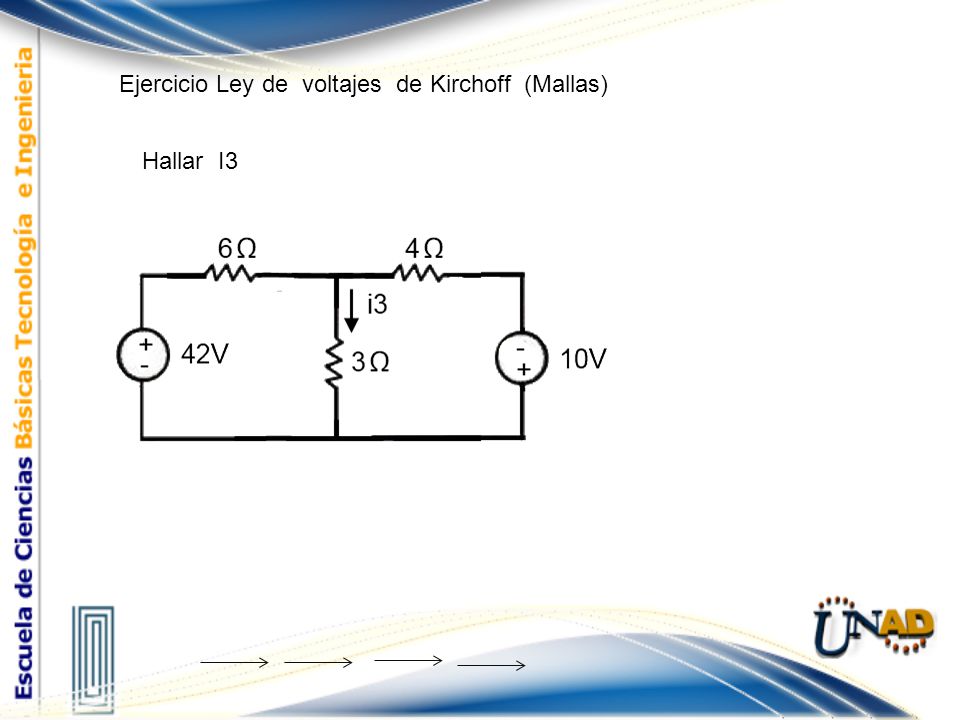

Hallar I3

Ejercicio Ley de Voltajes de Kirchoff (Mallas)

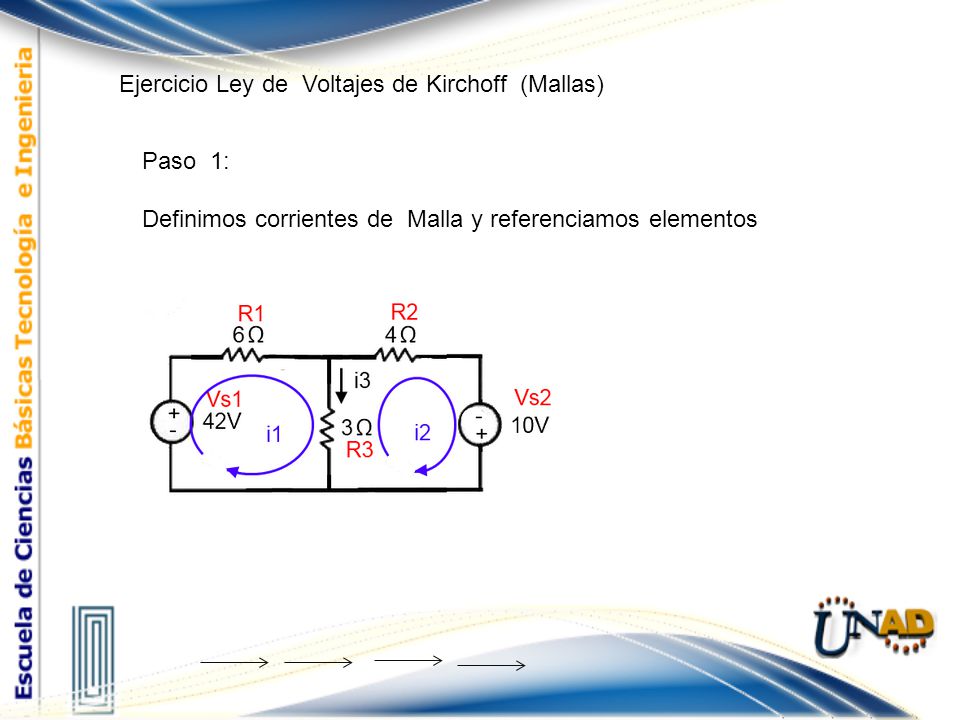

Paso 1: Definimos corrientes de Malla y referenciamos elementos

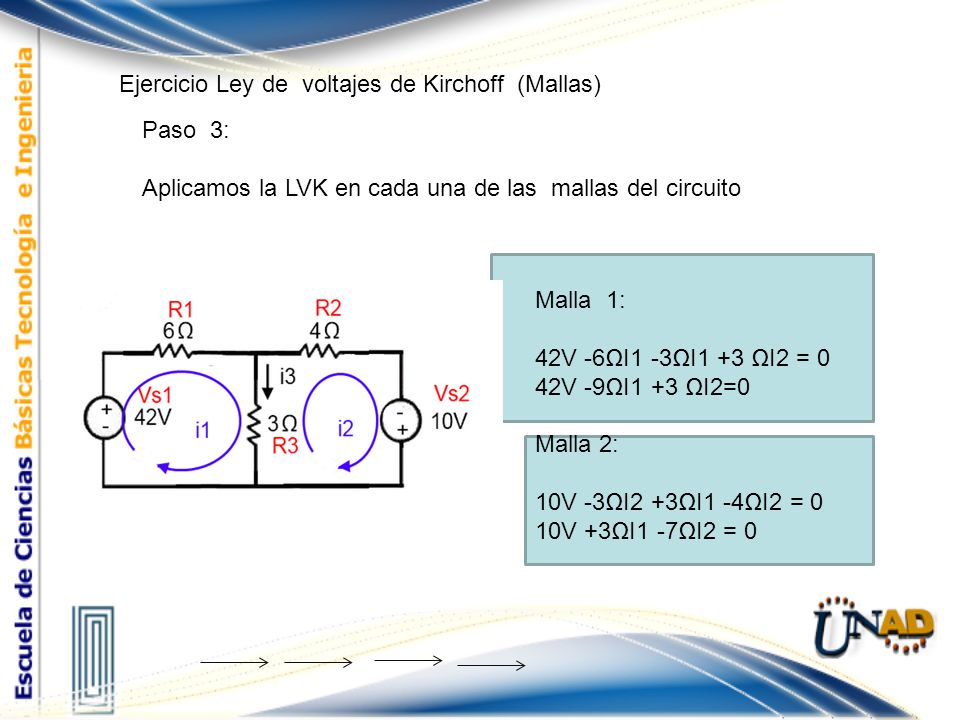

Paso 3: Aplicamos la LVK en cada una de las mallas del circuito Malla 1: 42V -6ΩI1 -3ΩI1 +3 ΩI2 = 0 42V -9ΩI1 +3 ΩI2=0 Malla 2: 10V -3ΩI2 +3ΩI1 -4ΩI2 = 0 10V +3ΩI1 -7ΩI2 = 0

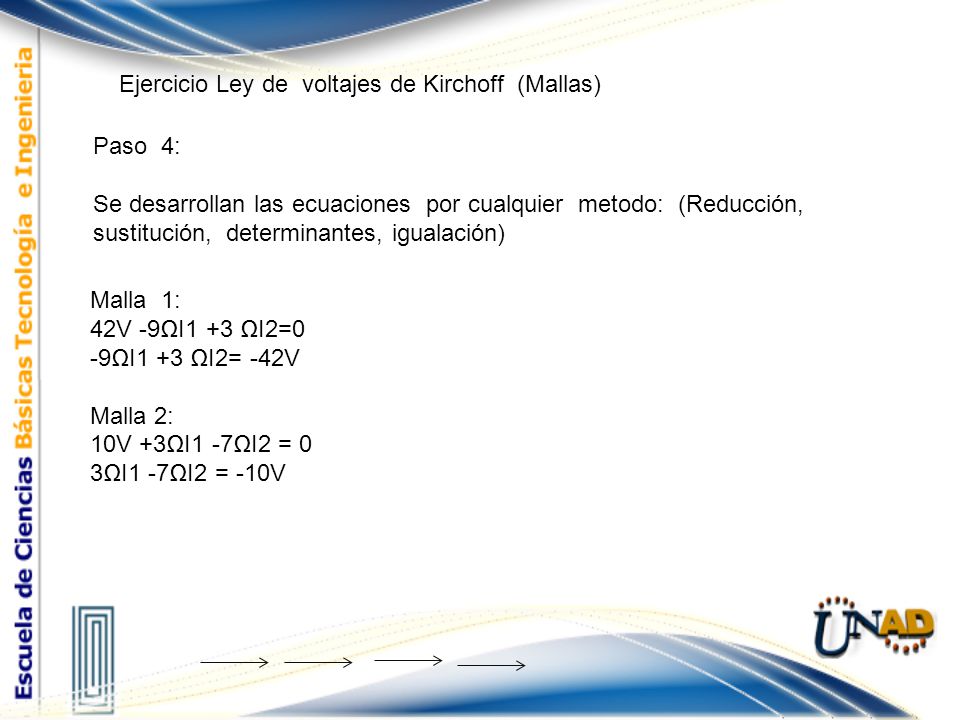

Paso 4: Se desarrollan las ecuaciones por cualquier metodo: (Reducción, sustitución, determinantes, igualación) Malla 1: 42V -9ΩI1 +3 ΩI2=0 -9ΩI1 +3 ΩI2= -42V Malla 2: 10V +3ΩI1 -7ΩI2 = 0 3ΩI1 -7ΩI2 = -10V

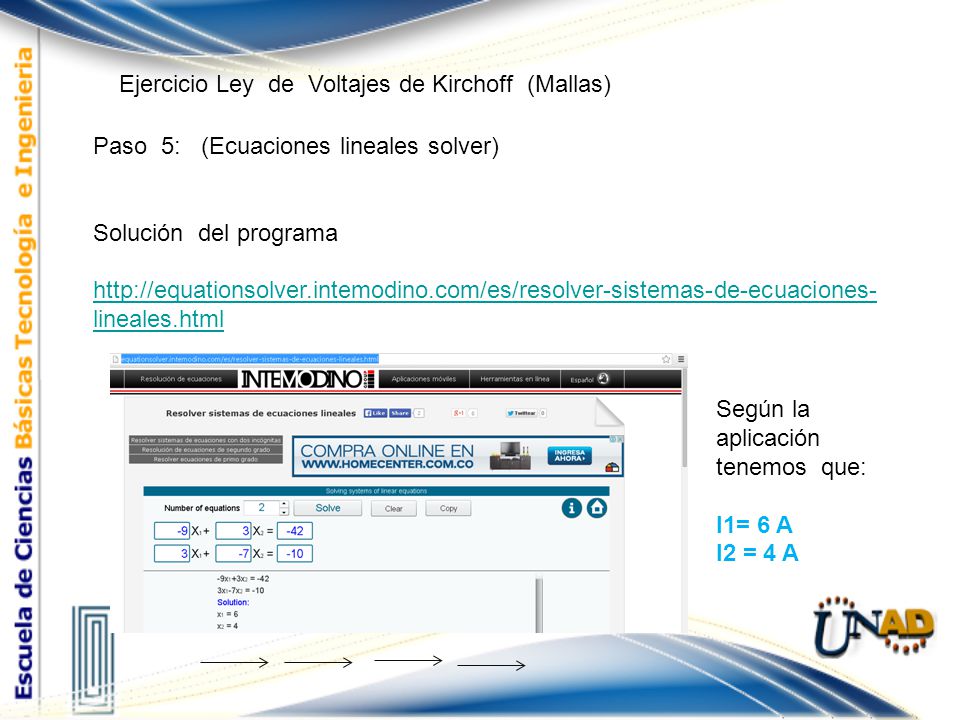

Paso 5: (Ecuaciones lineales solver) Solución del programa Según la aplicación tenemos que: I1= 6 A I2 = 4 A

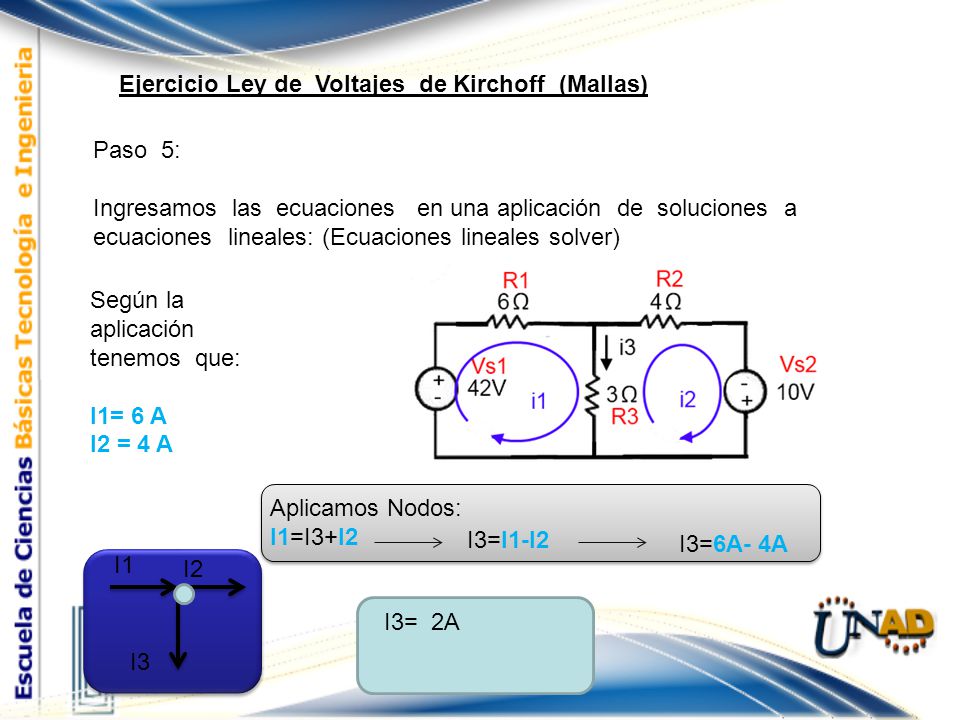

Paso 5: Ingresamos las ecuaciones en una aplicación de soluciones a ecuaciones lineales: (Ecuaciones lineales solver) Según la aplicación tenemos que: I1= 6 A I2 = 4 A Aplicamos Nodos: I1=I3+I2 I3=I1-I2 I3=6A- 4A I1 I2 I3= 2A I3

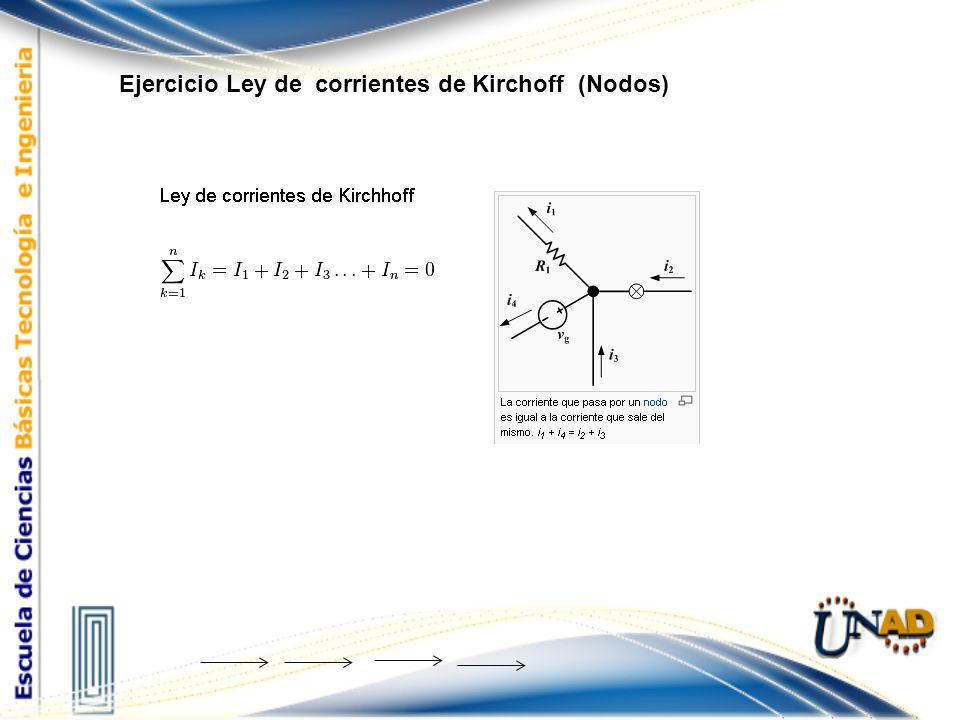

Ejercicio Ley de corrientes de Kirchoff (Nodos)

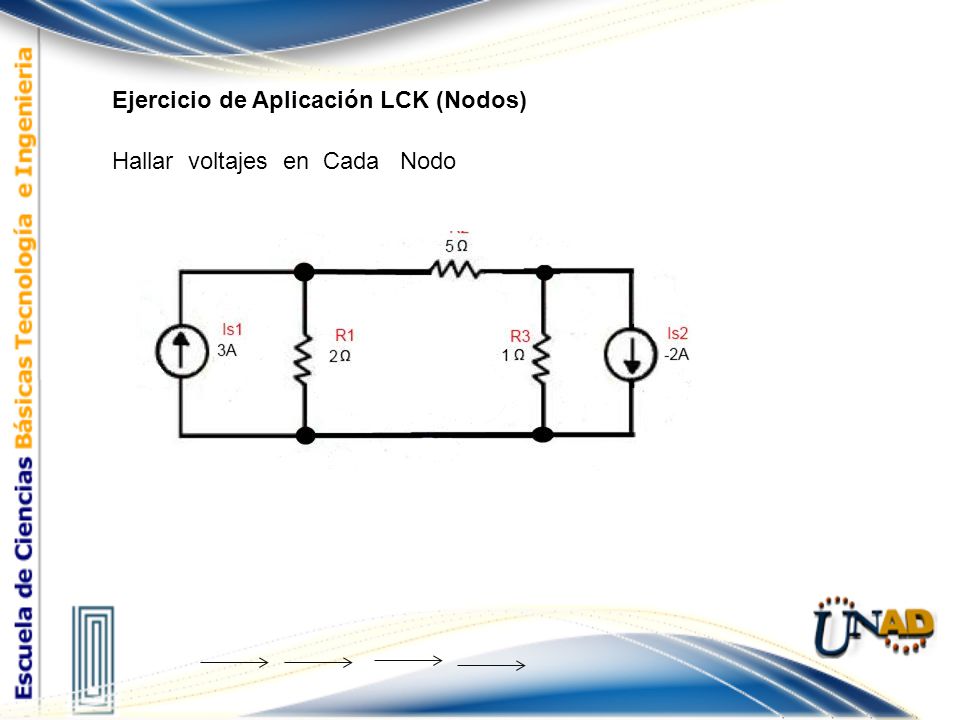

Ejercicio de Aplicación LCK (Nodos)
Hallar voltajes en Cada Nodo

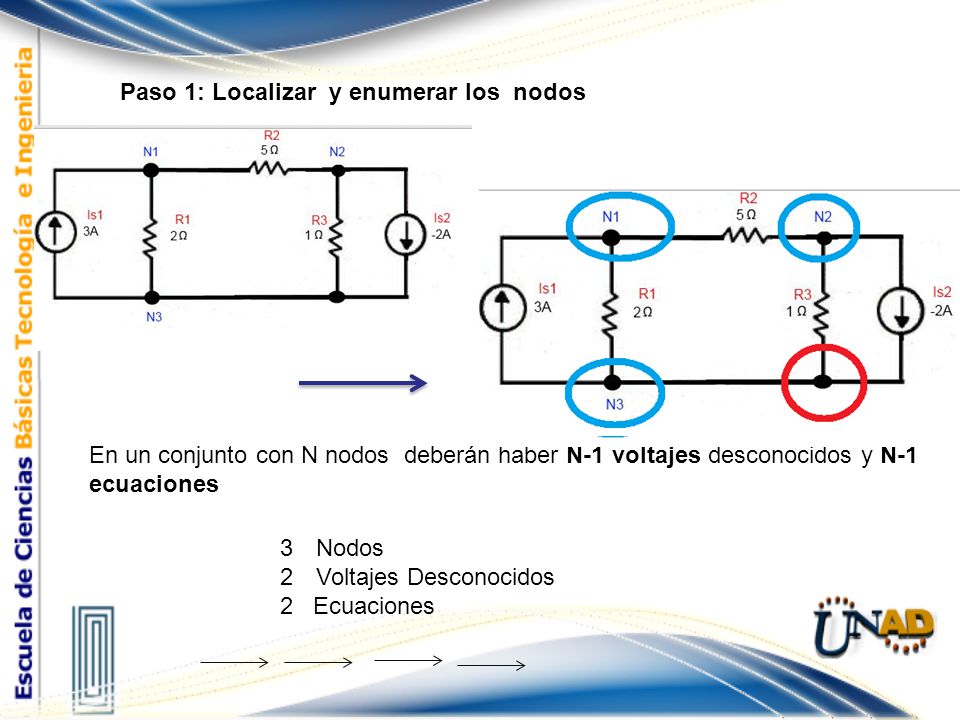

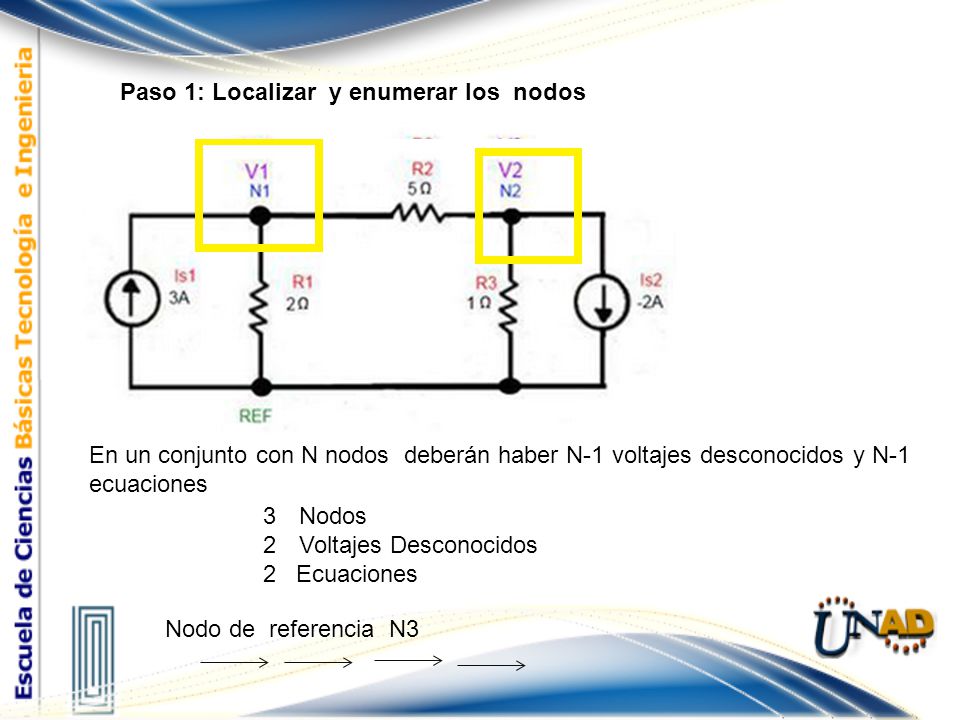

Paso 1: Localizar y enumerar los nodos
En un conjunto con N nodos deberán haber N-1 voltajes desconocidos y N-1 ecuaciones Nodos Voltajes Desconocidos 2 Ecuaciones

Paso 1: Localizar y enumerar los nodos
En un conjunto con N nodos deberán haber N-1 voltajes desconocidos y N-1 ecuaciones Nodos Voltajes Desconocidos 2 Ecuaciones Nodo de referencia N3

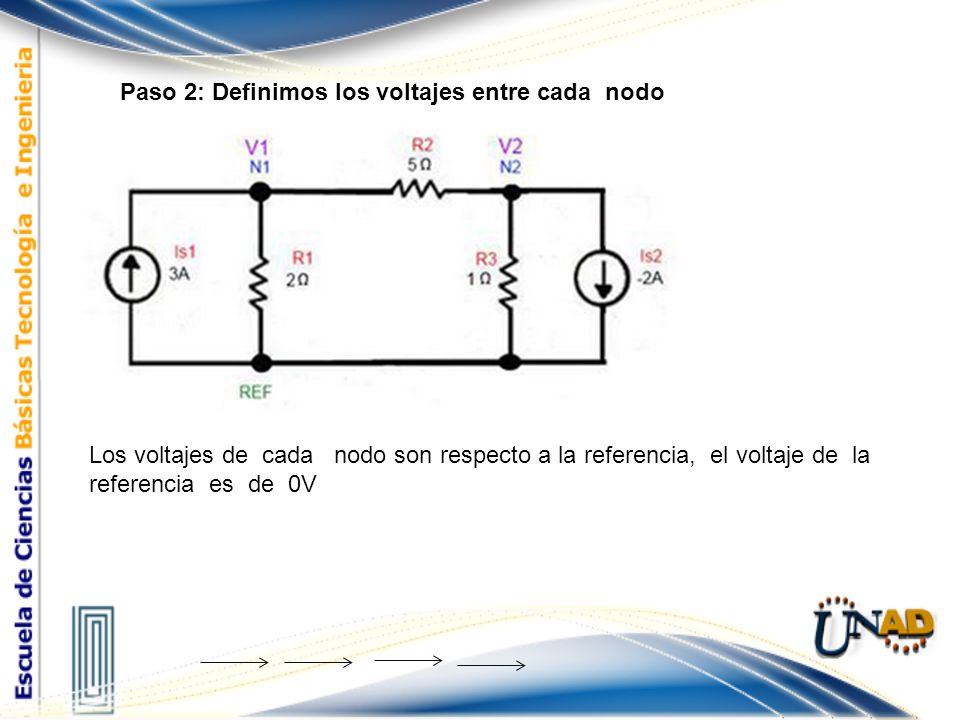

Paso 2: Definimos los voltajes entre cada nodo
Los voltajes de cada nodo son respecto a la referencia, el voltaje de la referencia es de 0V

Paso 3 : Aplicamos LCK en cada nodo
-3A + (V1-V2)/5Ω +V1/2 Ω =0 -3A + (V1-V2)/5Ω +V1/2 Ω =0 x 10 -30A + 2V1-2V V =0 7V1 -2V2 =30A N2: (V2-V1)/5Ω) + V2/1Ω + (-2A) =0 (V2-V1)/5Ω) + V2/1Ω + (-2A) =0 X 5 V2-V V A =0 -V1+6V2 =10A

Paso 4 : Resolver las ecuaciones

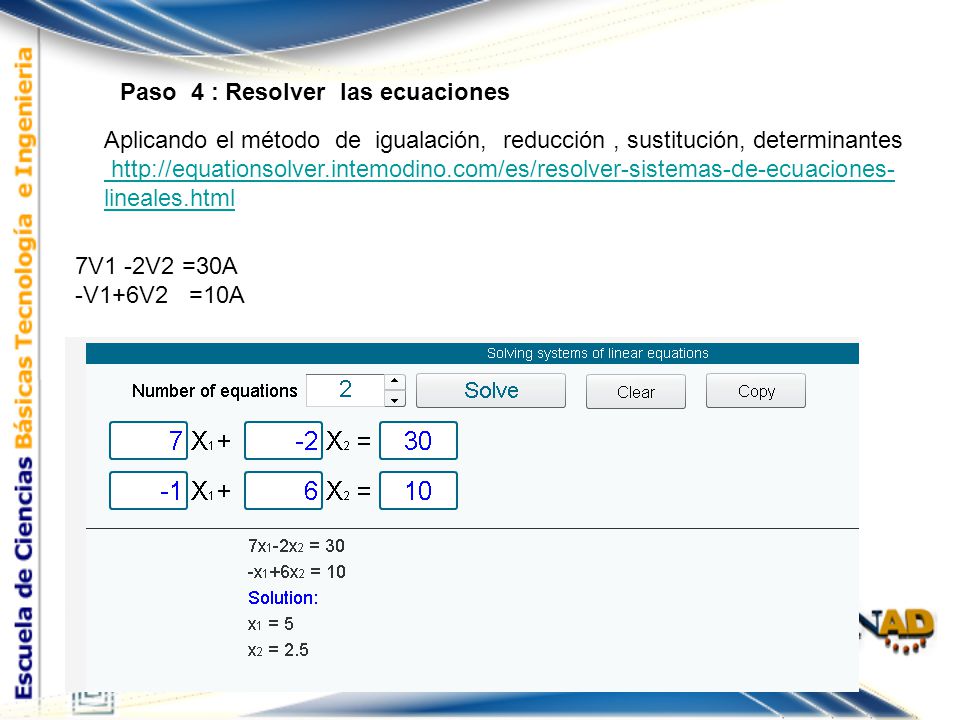

Aplicando el método de igualación, reducción , sustitución, determinantes 7V1 -2V2 =30A -V1+6V2 =10A

Paso 4 : Resolver las ecuaciones

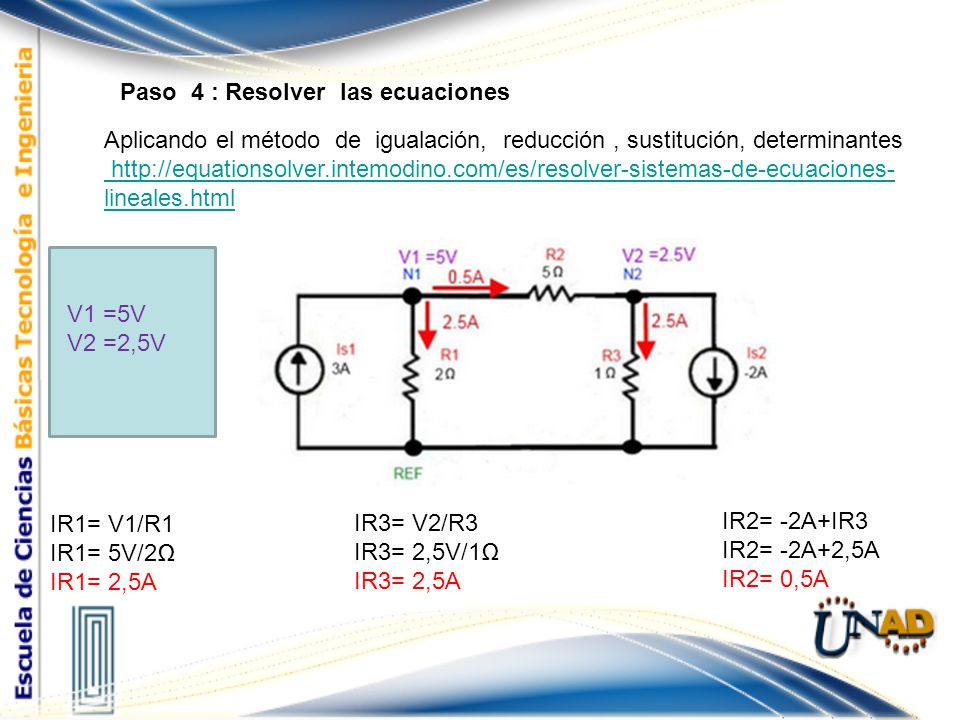

Aplicando el método de igualación, reducción , sustitución, determinantes V1 =5V V2 =2,5V IR1= V1/R1 IR1= 5V/2Ω IR1= 2,5A IR3= V2/R3 IR3= 2,5V/1Ω IR3= 2,5A IR2= -2A+IR3 IR2= -2A+2,5A IR2= 0,5A
