SISTEMAS DE INFORMACIÓN GEOGRÁFICA – GIS

Presentación del tema: "SISTEMAS DE INFORMACIÓN GEOGRÁFICA – GIS"— Transcripción de la presentación:

1 SISTEMAS DE INFORMACIÓN GEOGRÁFICA – GIS

2 DEFINICIÓN Los SIG forman parte de los sistemas de información computarizados, conformados por conjuntos de programas que representan y gestionan grandes volúmes de información. A diferencia de otros sistemas de información los SIG permiten gestionar datos georreferenciados. Espacializados de acuerdo a un sistema de coordenadas geográficas o planas.

3 Mientras otros Sistemas de Información (como por ejemplo puede ser el de un banco) contienen sólo datos alfanuméricos (nombres, direcciones, números de cuenta, etc.), las bases de datos de un S.I.G. han de contener además la delimitación espacial de cada uno de los objetos geográficos.

4 Los SIG trabajan a la vez con ambas partes de información: su representación espacial y sus atributos temáticos asociados. Trabajan con cartografía y con bases de datos a la vez, uniendo ambas partes y constituyendo con todo ello una sola base de datos geográfica.

5

6

7 ELEMENTOS CONSTITUTIVOS DE UN SIG
1. Hardware. 2. Software. 3. Datos geográficos. 4. Equipo humano.

8

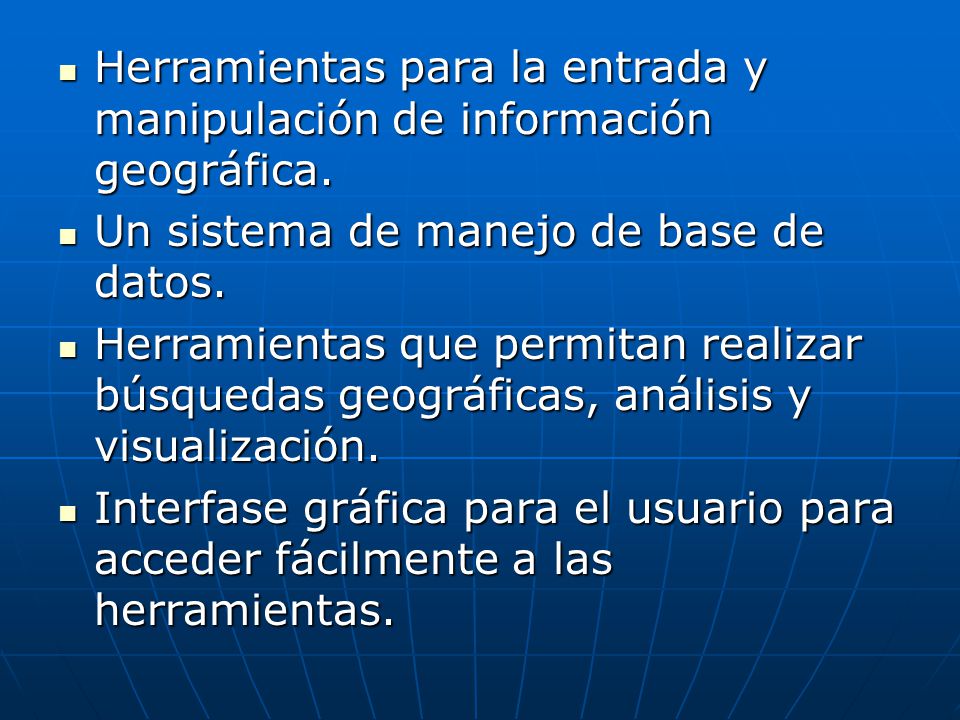

9 Herramientas para la entrada y manipulación de información geográfica.
Un sistema de manejo de base de datos. Herramientas que permitan realizar búsquedas geográficas, análisis y visualización. Interfase gráfica para el usuario para acceder fácilmente a las herramientas.

10 CAPAS DE INFORMACIÓN (LAYERS)
Los SIG descomponen la realidad en distintos temas o capas de información, cada uno de estos compuesto por elementos geográficos a los que se les asocia una tabla de atributos en donde se presentan sus características o atributos. La gran ventaja de los SIG es que permiten relacionar y combinar distintas capas entre sí para determinar en dónde se cumplen determinadas condiciones.

11

12

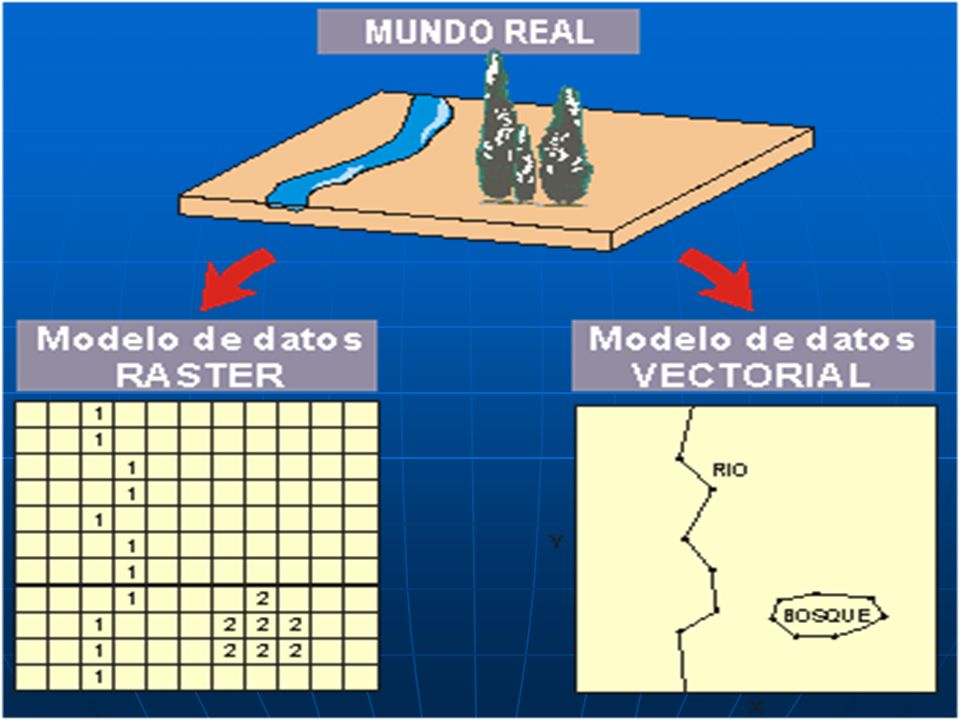

13 MODELOS DE DATOS Y TIPOS DE SIG
Vectoriales: Utilizan vectores, elementos puntuales, lineales o poligonales para delimitar a los objetos geográficos. Son mas útiles para la representación de variables discretas. Raster: utilizan una retícula regular para documentar los elementos geográficos que tienen lugar en el espacio. Representan variables continuas.

14

15

16

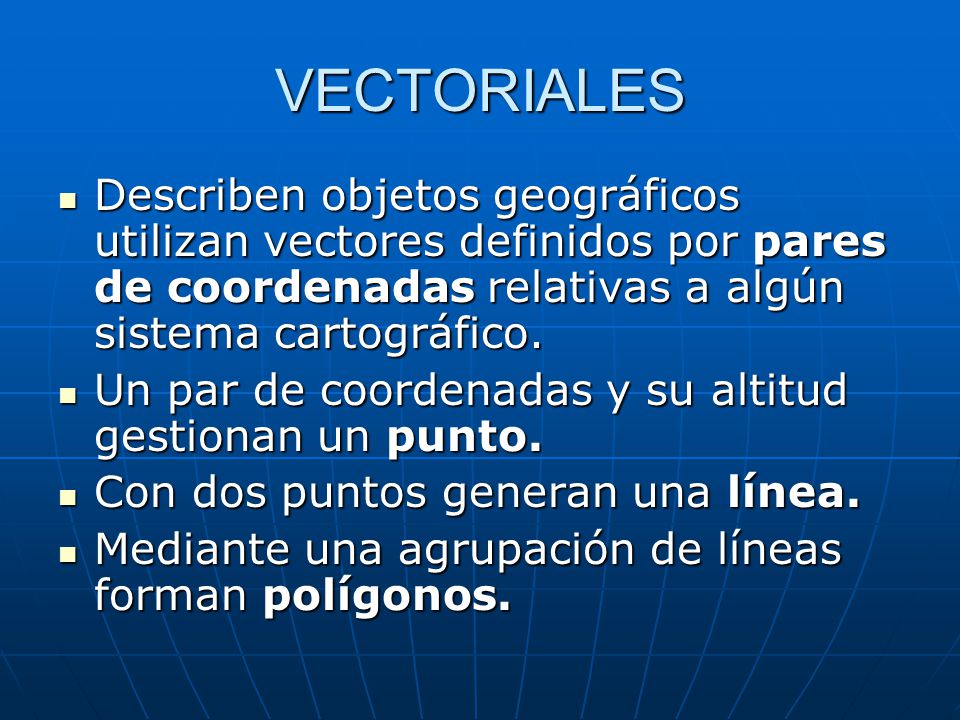

17 VECTORIALES Describen objetos geográficos utilizan vectores definidos por pares de coordenadas relativas a algún sistema cartográfico. Un par de coordenadas y su altitud gestionan un punto. Con dos puntos generan una línea. Mediante una agrupación de líneas forman polígonos.

18

19 CONSULTAS

20 Localización: pregunta por las características de un lugar concreto
Condición: el cumplimiento o no de una condiciones impuestas al sistema, mediante: La selección desde unas opciones predefinidas. La escritura de expresiones lógicas. El diligenciamiento interactivo en la pantalla.

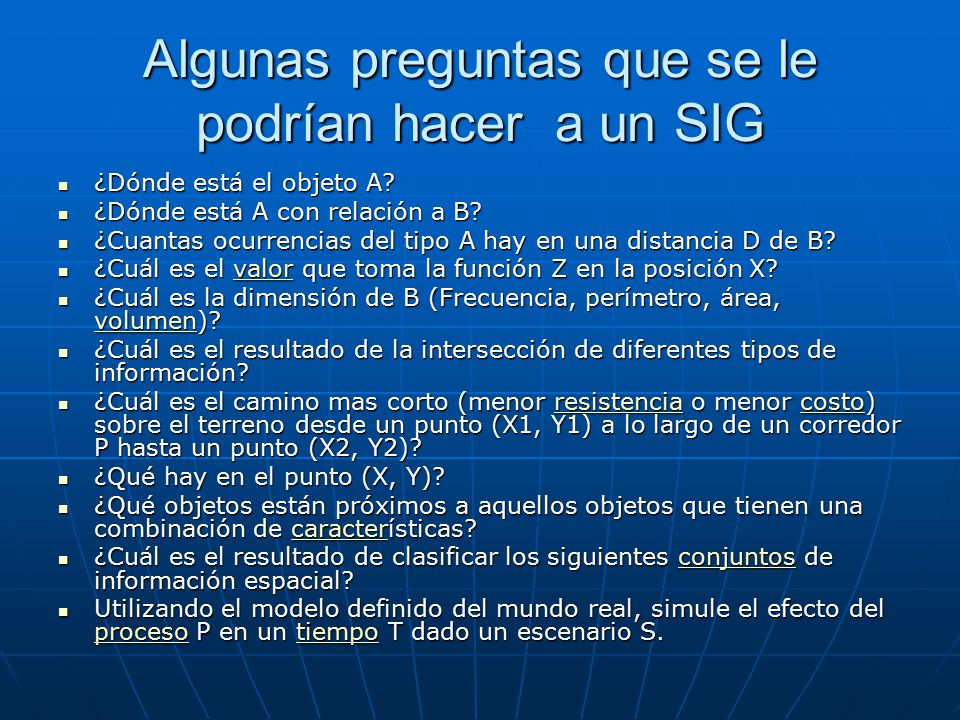

21 Algunas preguntas que se le podrían hacer a un SIG
¿Dónde está el objeto A? ¿Dónde está A con relación a B? ¿Cuantas ocurrencias del tipo A hay en una distancia D de B? ¿Cuál es el valor que toma la función Z en la posición X? ¿Cuál es la dimensión de B (Frecuencia, perímetro, área, volumen)? ¿Cuál es el resultado de la intersección de diferentes tipos de información? ¿Cuál es el camino mas corto (menor resistencia o menor costo) sobre el terreno desde un punto (X1, Y1) a lo largo de un corredor P hasta un punto (X2, Y2)? ¿Qué hay en el punto (X, Y)? ¿Qué objetos están próximos a aquellos objetos que tienen una combinación de características? ¿Cuál es el resultado de clasificar los siguientes conjuntos de información espacial? Utilizando el modelo definido del mundo real, simule el efecto del proceso P en un tiempo T dado un escenario S.

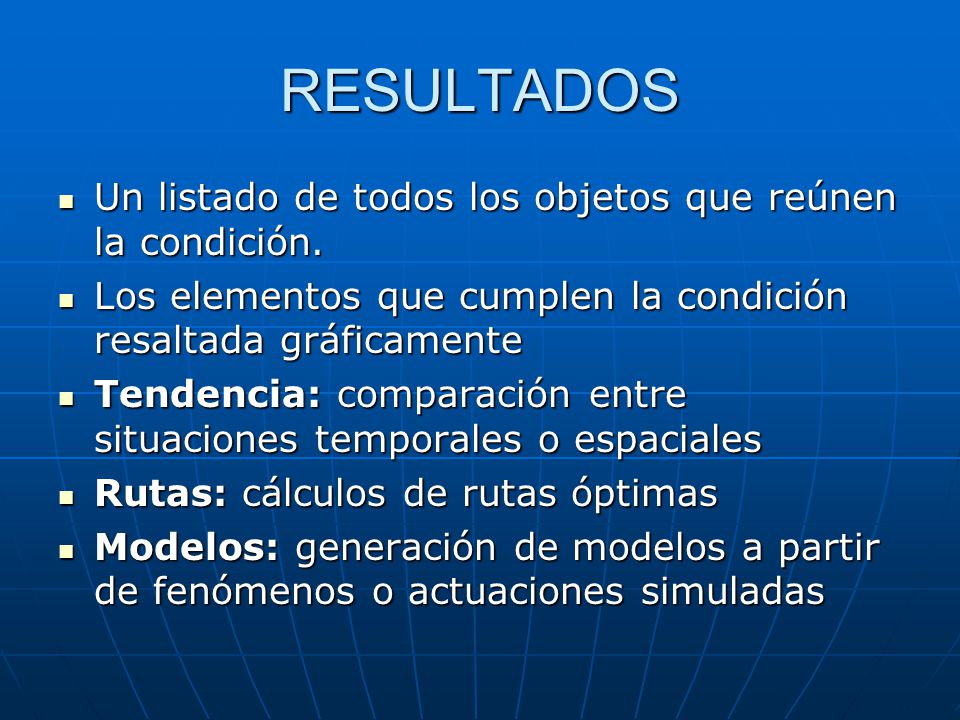

22 RESULTADOS Un listado de todos los objetos que reúnen la condición.
Los elementos que cumplen la condición resaltada gráficamente Tendencia: comparación entre situaciones temporales o espaciales Rutas: cálculos de rutas óptimas Modelos: generación de modelos a partir de fenómenos o actuaciones simuladas

23

24 APLICACIONES Producción y actualización de la cartografía básica.
Administración de servicios públicos (acueducto, alcantarillado, energía, teléfonos, entre otros) Inventario y avalúo de predios. Atención de emergencias (incendios, terremotos, accidentes de tránsito, entre otros. Estratificación socioeconómica. Regulación del uso de la tierra.

25 Control ambiental (saneamiento básico ambiental y mejoramiento de las condiciones ambientales, educación ambiental) Evaluación de áreas de riesgos prevención y atención de desastres Evaluación de áreas de riesgos (prevención y atención de desastres) Localización optima de infraestructura Formulación y evaluación de planes de desarrollo social
