1 Introducción al Spatial Analyst
Por: Sergio Velásquez Mazariegos CATIE – Curso SIG 2004

2 Trabajando con Spatial Analyst
Generalidades SIG Datos contínuos vrs discretos Temas vectoriales y GRID ArcView Spatial Analyst CATIE – Curso SIG 2004

3 Describiendo nuestro mundo
Analista Espacial Describiendo nuestro mundo Podemos describir cualquier elemento de nuestro mundo de dos formas: Información de Atributos: ¿Qué hay? Especies: Roble Altura: 15m Edad: 75 años Información de Localidad: ¿Donde está? 51°N, 112°W CATIE – Curso SIG 2004

4 SIG describe nuestro mundo
Analista Espacial SIG describe nuestro mundo Un Sistema de Información Geográfica (SIG) guarda estos datos en un computador: Especies:Roble Altura: 15m Edad: 75 años Datos Atributos 51°N, 112°W Datos Ubicación CATIE – Curso SIG 2004

5 Analista Espacial SIG – Conecta datos Los SIG conectan los datos de ubicación con los datos de atributos: CATIE – Curso SIG 2004

6 Datos discretos y contínuos
Analista Espacial Datos discretos y contínuos Discretos 2 3 1 Contínuos CATIE – Curso SIG 2004

7 Datos discretos y contínuos
Analista Espacial Datos discretos y contínuos Elementos discretos - Límites o linderos distinguibles - Se guardan como valores enteros - Uso de la tierra, zonificación, vegetación, lagos, caminos, ríos Fenómenos contínuos - Los valores cambian contínuamente - Se guardan como valores de punto flotante - Elevación, contaminación aire, lluvia, pendiente y temperatura CATIE – Curso SIG 2004

8 Temas GRID y Vectoriales
Analista Espacial Temas GRID y Vectoriales SIG representa elementos del mundo real para análisis: Temas vectoriales usan Coordenadas y líneas (vectores) para representar elementos geográficos Temas Grid usan celdas para representar elementos geográficos CATIE – Curso SIG 2004

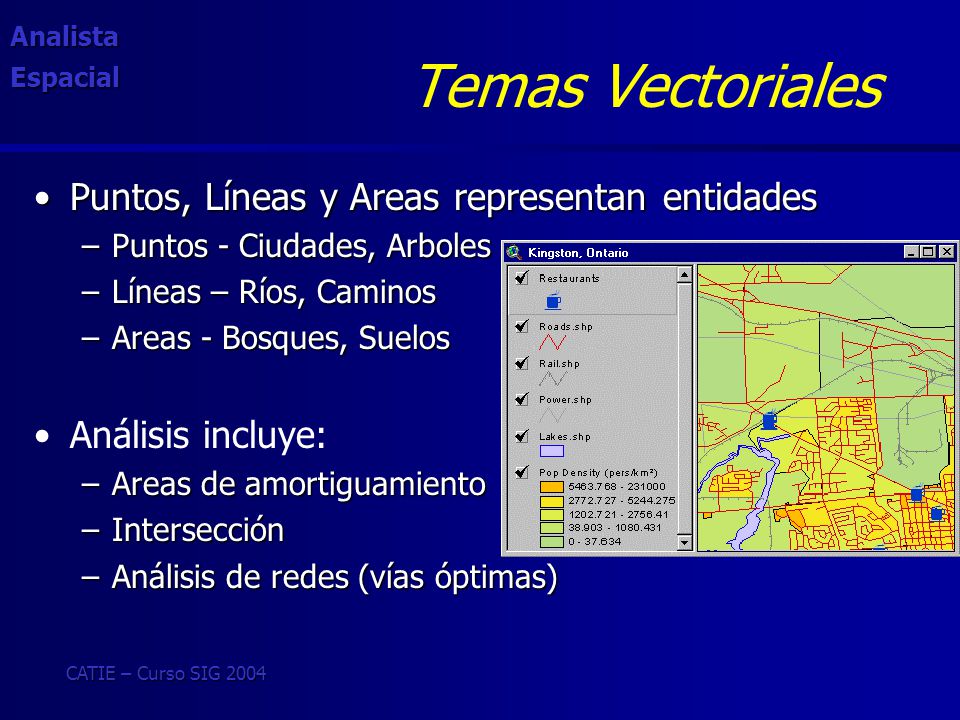

9 Temas Vectoriales Puntos, Líneas y Areas representan entidades
Analista Espacial Temas Vectoriales Puntos, Líneas y Areas representan entidades Puntos - Ciudades, Arboles Líneas – Ríos, Caminos Areas - Bosques, Suelos Análisis incluye: Areas de amortiguamiento Intersección Análisis de redes (vías óptimas) CATIE – Curso SIG 2004

10 Temas Grid Grids representan entidades Análisis Incluyen:
Analista Espacial Temas Grid Grids representan entidades Constituidos por celdas Valores aplicados a las celdas Análisis Incluyen: Amortiguamiento/Proximidad Reclasificación Sombreado/Pendiente Interpolación Cálculo de superficies CATIE – Curso SIG 2004

11 Temas Grid Directorio de Trabajo Uso_tierra Suelos INFO Analista
Espacial Temas Grid Los grids no son archivos en sí, son directorios No deben copiarse ni manipularse utilizando el explorador de Windows Una capa grid tiene un directorio con el nombre del mismo (no más de 10 caracteres) y un directorio INFO que sirve a todas las capas en el directorio de trabajo. Directorio de Trabajo Uso_tierra Suelos INFO CATIE – Curso SIG 2004

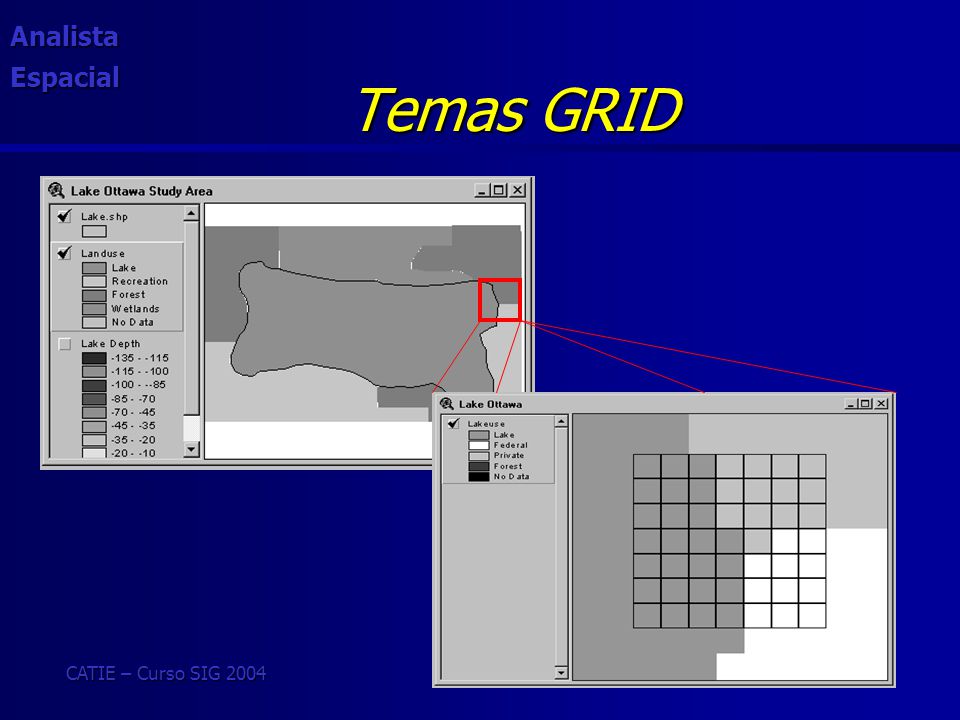

12 Analista Espacial Temas GRID CATIE – Curso SIG 2004

13 Celdas, filas y columnas
Analista Espacial Celdas, filas y columnas Los temas grid están organizados como una matriz de celdas Celdas están organizadas en filas y columnas Filas y Columnas tienen un número que indica la posición La celda superior izquierda está en la posición 0,0 Fila Columna CATIE – Curso SIG 2004

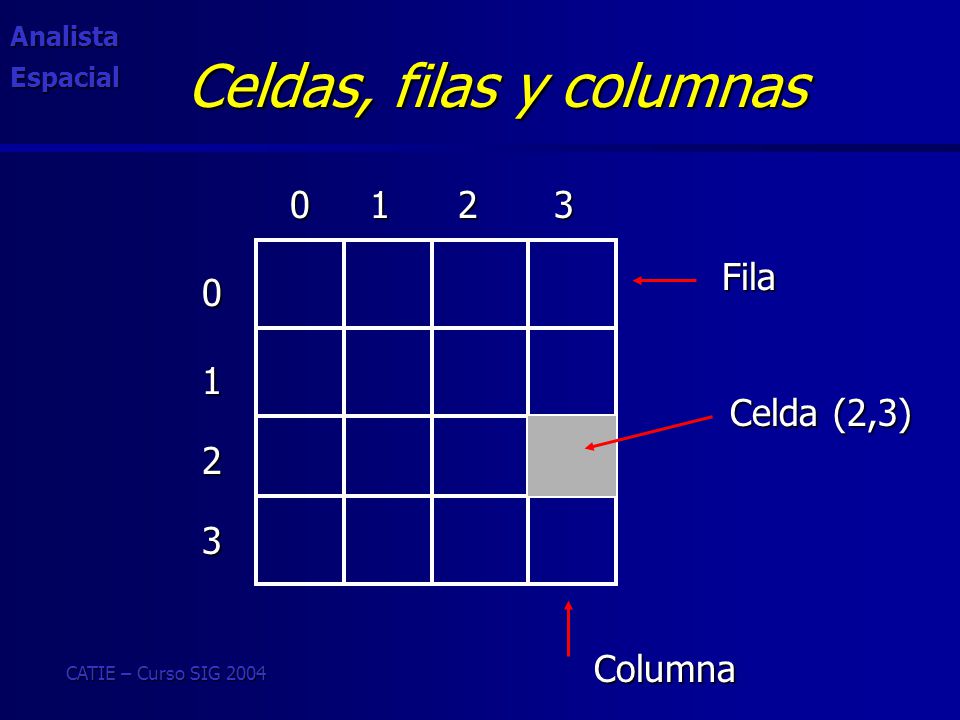

14 Celdas, filas y columnas
Analista Espacial Celdas, filas y columnas 1 2 3 Fila 1 Celda (2,3) 2 3 Columna CATIE – Curso SIG 2004

15 Coordenadas espaciales y Grids
Analista Espacial Coordenadas espaciales y Grids El sistema de coordenadas es paralelo a los lados de las celdas o pixeles. Cuando los grids o imágenes no tienen coordenadas de mundo real es necesario realizar una operación llamada “georeferenciación”. CATIE – Curso SIG 2004

16 Celdas representan elementos geográficos
Analista Espacial Celdas representan elementos geográficos Las celdas guardan valores numéricos Los valores numéricos son códigos que representan elementos geográficos 1-Humedales 2-Agua 3-Bosque 4-Recreación 5-Agricultura Celdas con los mismos valores hacen una zona CATIE – Curso SIG 2004

17 Celdas representan elementos geográficos
Analista Espacial Celdas representan elementos geográficos Zona 1: Humedales Zona 2: Agua Zona 3: Bosque Zona 4: Recreación Zona 5: Agricultura NO DATA NO DATA indica ausencia o insuficiencia de información CATIE – Curso SIG 2004

18 ¿Qué es el análisis espacial?
Analista Espacial ¿Qué es el análisis espacial? Preguntas y respuestas acerca de algo geográfico Conlleva decisiones que afectan a la gente Implica gasto de dinero y recursos Ejemplos de consultas espaciales Muestre las áreas con suelos Ultisoles Seleccione los caminos pavimentados Ejemplos de Análisis Espacial ¿Que suelos son más susceptibles a erosión? Identifique los tipos de uso de suelo que hay a menos de 100 m de los caminos CATIE – Curso SIG 2004

19 Ambiental ¿Cuáles son los efectos del calentamiento global?
Analista Espacial Ambiental ¿Cuáles son los efectos del calentamiento global? Las relaciones entre Cobertura de la Tierra y Temperatura se hacen más claras cuando se ven los datos en conjunto. CATIE – Curso SIG 2004

20 Manejo de Areas Protegidas
Analista Espacial Manejo de Areas Protegidas ¿Cómo afecta una construcciónel paisaje? Los administradores utilizan SIG para determinar si un nuevo centro de visita puede ser visto desde el pico del volcán. CATIE – Curso SIG 2004

21 Agricultura ¿Cómo puedo reducir la aplicación de fertilizante?
Analista Espacial Agricultura ¿Cómo puedo reducir la aplicación de fertilizante? SIG se usa para hacer decisiones de manejo en cultivos para maximizar los rendimientos y minimizar la aplicación de fertilizantes. CATIE – Curso SIG 2004 M. Brennan and G. Waddington

22 Analista Espacial de ArcView
Herramientas para el Análisis de Datos Raster Sombreado, Pendiente/Aspecto Modelación Raster Integración Raster y Vector Conversión raster a polígono Generación de isolíneas Interpolación de superficies a partir de datos puntuales Cálculo de áreas de drenaje (cuencas) CATIE – Curso SIG 2004

23 Analista Espacial de ArcView
CATIE – Curso SIG 2004

24 Analista Espacial de ArcView
Utiliza vectores y grids para el análisis Representa fenómenos geográficos con temas basados en pixeles o celdas Crea, despliega, interroga y analiza datos basados en celdas. CATIE – Curso SIG 2004

25 Analista Espacial Ejercicio 11-1 Un conjunto de aplicaciones sencillas del Analista Espacial de ArcView. ¡Comencemos! CATIE – Curso SIG 2004
