1 Red Digital de Servicios Integrados
RDSI Red Digital de Servicios Integrados ING. FELIX PINTO M. ESTUDIANTES: MARCO ANTONIO PATZI HUGO CONTINENTAL SANTOS ARIEL BAUTISTA VLADIMIR MAYGUA

2 INDICE 1.- INTRODUCCION 2.- HISTORIA 3.- DEFINICIONES RDSI 4.- ESTRUCTURA GENERAL DE LA RDSI 5.- ESTRUCTURA GENERICA DEL ACCESO DE USUARIO A LA RDSI 6.- TOPOLOGIA DEL ACCESO BASICO 7.- CANALES DE ACCESO EN LA RDSI 8.- CONFIGURACIONES DE ACCESO COMERCIALIZADAS 9.- SERVICIOS 10.- CONCLUSIONES

3 RDSI (Red Digital de Servicios Integrados) Tecnología que permite Tx
INTRODUCCION RDSI (Red Digital de Servicios Integrados) Tecnología que permite Tx DATOS IMAGENES VOZ FORMA DIGITAL VIDEO TEXTO

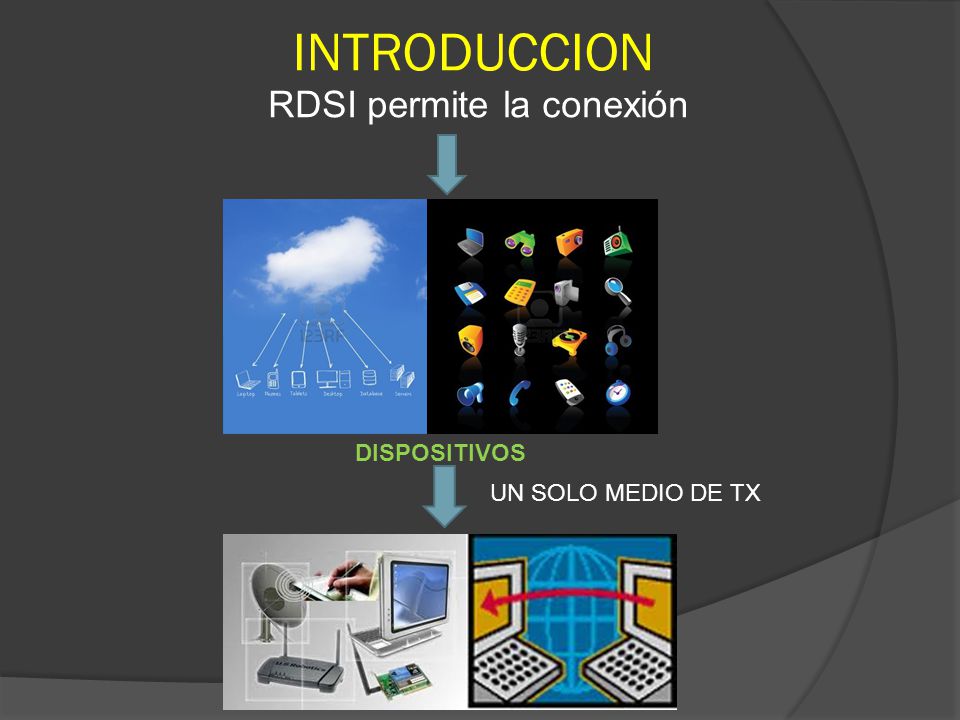

4 RDSI permite la conexión
INTRODUCCION RDSI permite la conexión DISPOSITIVOS UN SOLO MEDIO DE TX

5 INTRODUCCION VENTAJAS RDSI SOBRE LÍNEAS ANALÓGICAS CONEXIÓN LIMPIA
TX SE REALIZA MEDIANTE DATOS DIGITALES CONEXIÓN LIMPIA NO HAY RUIDO O INTERFERENCIA MODEMS FAX PROBLEMAS TELEFONO ANALOGICO

6 INTRODUCCION VENTAJAS RDSI SOBRE LÍNEAS ANALÓGICAS VELOCIDAD 128 Kbps
TX DE 64 Kbps X 2 CANALES VELOCIDAD 128 Kbps CINCO VECES SUPERIOS A LOS MODEMS ANALOGICOS

7 INTRODUCCION VENTAJAS RDSI SOBRE LÍNEAS ANALÓGICAS MULTITAREA
TX DIFERENTES SOBRE UNA CONEXIÓN RDSI A LA VEZ CONECTARSE

8 VENTAJAS RDSI SOBRE LÍNEAS ANALÓGICAS
INTRODUCCION VENTAJAS RDSI SOBRE LÍNEAS ANALÓGICAS CONEXION CONECTA EN 2 A 3 SEGUNDOS MODEM TARDA 30 A 45 SEGUNDOS

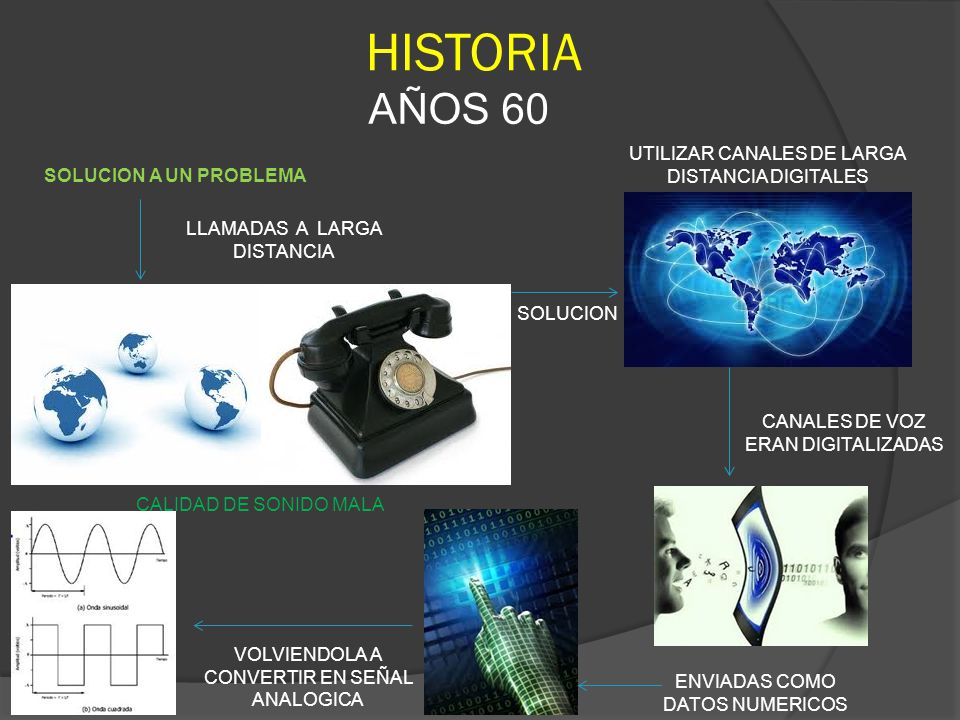

9 HISTORIA AÑOS 60 UTILIZAR CANALES DE LARGA DISTANCIA DIGITALES
SOLUCION A UN PROBLEMA LLAMADAS A LARGA DISTANCIA SOLUCION CANALES DE VOZ ERAN DIGITALIZADAS CALIDAD DE SONIDO MALA VOLVIENDOLA A CONVERTIR EN SEÑAL ANALOGICA ENVIADAS COMO DATOS NUMERICOS

10 COMPAÑIAS TELEFONICAS
HISTORIA AÑOS 70 COMPAÑIAS TELEFONICAS EMPRESAS INTERCONECTAR ORDENADORES REDES EXPERIMENTALES DE TX DE DATOS

11 HISTORIA EL AÑO 1984 SE FORMA EL CCITT
Comité Consultivo Internacional Telegráfico y Telefónico DECISIÓN RED TELEFONICA MUNDIAL CONVERTIR EN RED DE TX DE DATOS ESTABLECER LOS ESTANDARES TECNICOS UTILIZADOS GARANTIZAR LA COMPATIBILIDAD ENTRE LOS EQUIPOS DE LAS COMPAÑIAS TELEFONIA

12 HISTORIA 1984 – 1º FASE ENLACES ANALOGICOS Y DIGITALES ESQUEMA
DESARROLLO DE 2 FASES SUSTITUIR LAS VIEJAS CENTRALES DE RELES CONLCUIRIA EN UNA RDI PERIODO DE TRANSICION ENTREMEZCLADOS NUEVAS CENTRALES COMPUTARIZADAS COMPATIBLES CON LOS SISTEMAS ANTIGUOS

13 HISTORIA 1984 – 2º FASE SEGUNDA FASE ALARGAR LOS ENLACES DIGITALES
RDSI HABRIA NACIDO A LOS ABONADOS

14 MUCHOS PAISES COMPLETAN LA CONSTRUCCION DE RDI
HISTORIA AÑOS 90 MUCHOS PAISES COMPLETAN LA CONSTRUCCION DE RDI SEÑAL ORIGINAL UN CONVERSOR DIGITAL/ANALOGICO SITUACION ACTUAL EXTREMO DEL CANAL EL TELEFONO DEL ABONADO ESTA CONECTADO A UN CONVERSOR ANALOGO / DIGITAL CONVIERTE LA SEÑAL ELECTRICA EN INFORMACION BINARIA

15 DEFINICIONES RED Un conjunto de nodos y enlaces que proveen conexiones entre dos o más puntos definidos para facilitar la telecomunicación entre ellos

16 DEFINICIONES DIGITAL Señal discretizada y representada en el sistema binario con señal-ausencia de señal

17 Algo que se provee al usuario
DEFINICIONES SERVICIOS Algo que se provee al usuario

18 Que sus partes forman composición de un todo
DEFINICIONES INTEGRADOS Que sus partes forman composición de un todo

19 ESTRUCTURA GENERAL DE LA RDSI
REDES DE ACCESO Y TRANSITO ACCESO DE USUARIO NODOS ESPECIALIZADOS

20 ESTRUCTURA GENERAL DE LA RDSI
REDES DE ACCESO Y TRANSITO POR CONMUTACION DE CIRCUITOS A 64 kbps LA RED DE ACCESO Y TRANSITO RDSI ES LA MISMA EXISTENTE RDI CONSTITUIDA POR CENTRALES DE CONMUTACION DIGITAL REALIZA CONEXIONES CONECTADOS MEDIANTE LAS CENTRALES DE CONMUTACION DIGITAL SISTEMAS DE TRANSMISION DIGITAL

21 ESTRUCTURA GENERAL DE LA RDSI
ACCESO DE USUARIO RDI ES EL FACTOR DIFERENCIADOR ENTRE RDSI AL PERMITIR EXTENDER LA CONECTIVIDAD DIGITAL MEDIANTE CONFIGURACIONES NORMALIZADAS HASTA EL TERMINAL USUARIO

22 ESTRUCTURA GENERAL DE LA RDSI

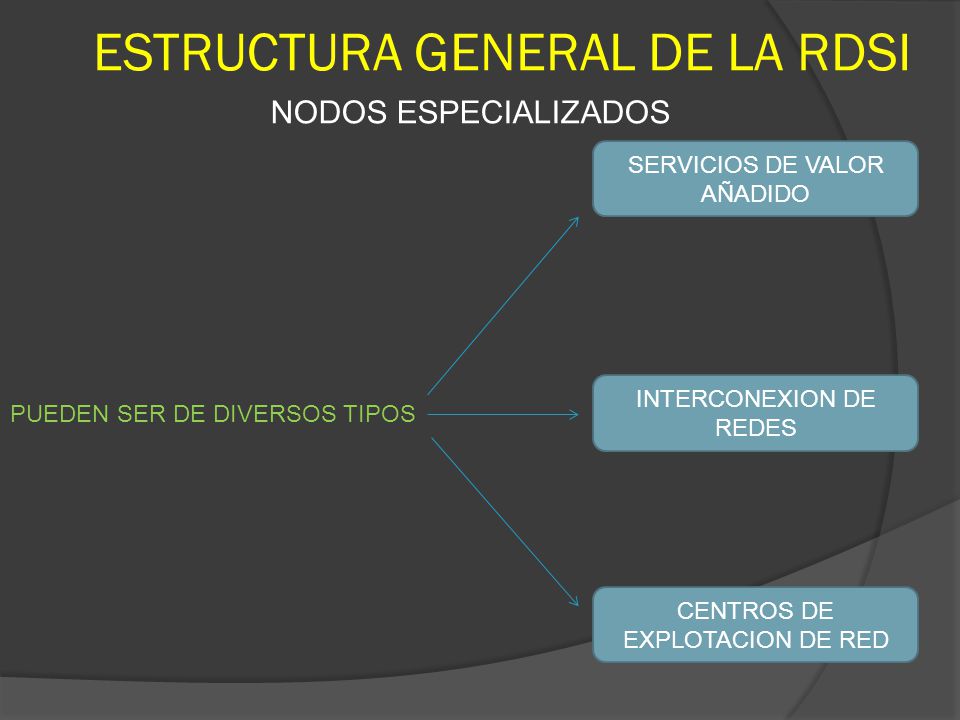

NODOS ESPECIALIZADOS SERVICIOS DE VALOR AÑADIDO INTERCONEXION DE REDES PUEDEN SER DE DIVERSOS TIPOS CENTROS DE EXPLOTACION DE RED

23 ESTRUCTURA GENÉRICA DEL ACCESO DE USUARIO

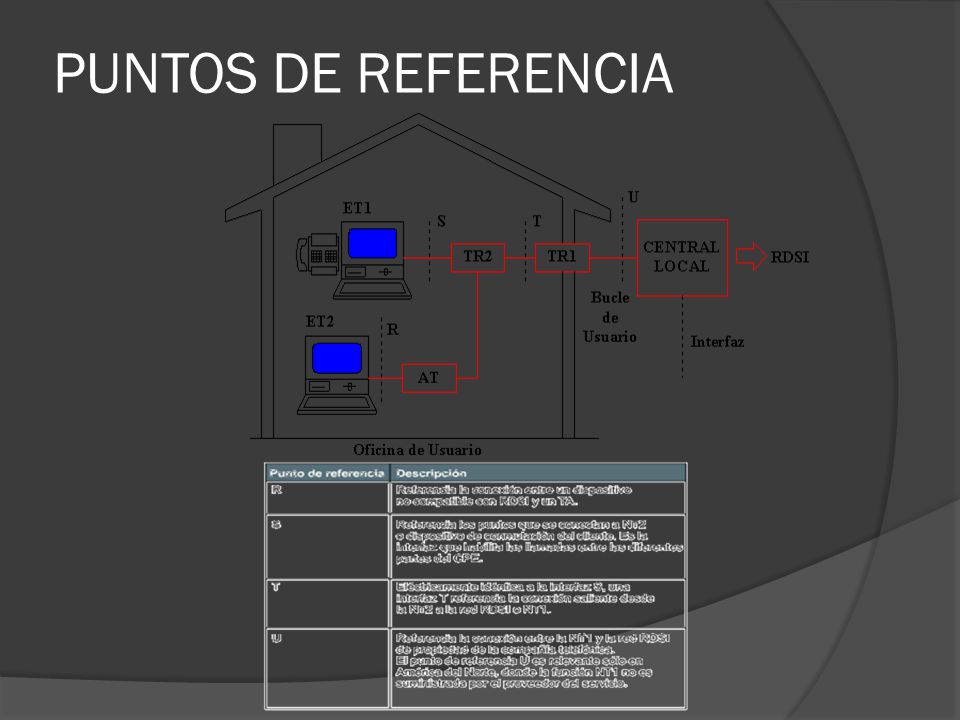

Agrupaciones Funcionales. Desde el terminal de usuario, avanzando por la red interior de este para alcanzar finalmente la central de conmutación telefónica. Puntos de Referencia. Son un conjunto de especificaciones que definen la conexión entre dispositivos específicos, según sus funciones en la conexión de extremo a extremo.

24 AGRUPACIONES FUNCIONALES

25 AGRUPACIONES FUNCIONALES
ET2 Terminal que no se diseñó para RDSI módems, teléfonos analógicos, fax Grupo 3, terminales modo paquete, etc. Su conexión se efectúa V.28, V.35, X.21, analógico, etc. ET1 Es el equipo terminal que está diseñado específicamente para conectarse directamente a la RDSI.

26 AGRUPACIONES FUNCIONALES
TR1 Conexión de alimentación eléctrica Conexión a dos hilos a central telefónica RDSI (Bus U) 2 Conexiones Punto a Punto o a Bus Pasivo S 2 Conexiones a equipos analógicos (ab1 y ab2) TR2 Concentrador Centralita AT Adaptador de terminal Dispositivos externos que se conectan a cualquier puerta serie, y por otro lado a la línea RDSI, normalmente un rj45.

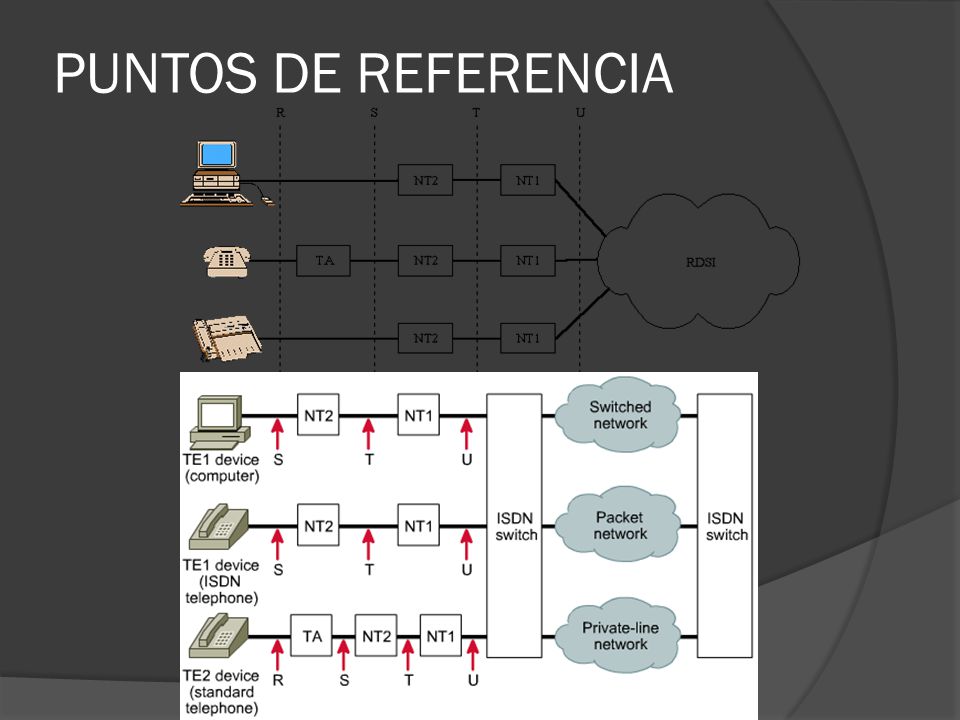

27 PUNTOS DE REFERENCIA

28 PUNTOS DE REFERENCIA

29 TOPOLOGIA DE ACCESO BASICO
Punto externo TR1 Bus Pasivo Corto Bus Pasivo Extendido Bus Largo

30 Bus Pasivo Corto 8 terminales No mas de 2 ramas Punto externo TR1

31 Bus Pasivo Extendido Max 4 terminales en los últimos 50 Metros
No en cualquier punto 500 m Punto externo TR1

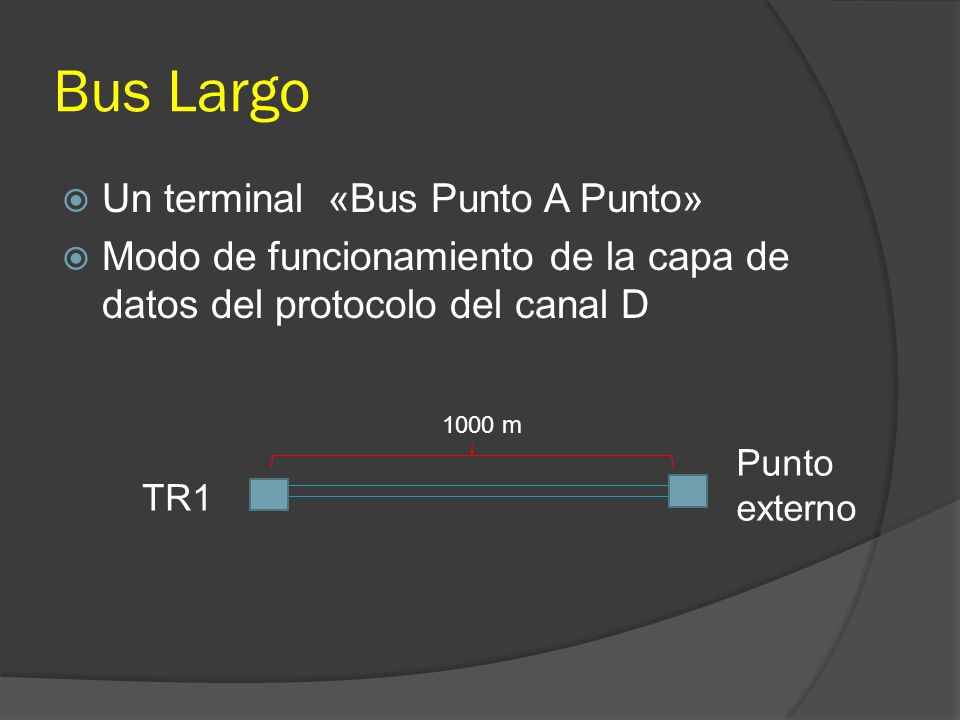

32 Bus Largo Un terminal «Bus Punto A Punto»
Modo de funcionamiento de la capa de datos del protocolo del canal D 1000 m Punto externo TR1

33 TOPOLOGÍAS DE ACCESO BÁSICO

34 CANALES DE ACCESO DE LA RDSI
Transferencia de información y señalización en RDSI o tipos de vías de transferencia de información ACCESO BASICO (BR1) ACCESO PRIMARIO (PRI)

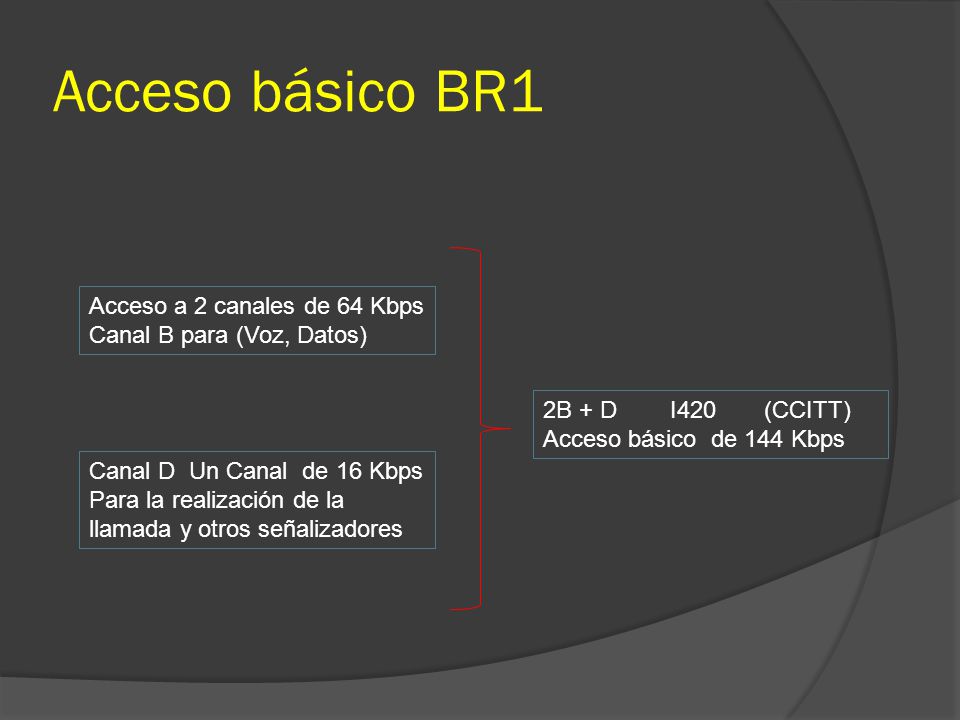

35 Acceso básico BR1 Acceso a 2 canales de 64 Kbps
Canal B para (Voz, Datos) 2B + D I (CCITT) Acceso básico de 144 Kbps Canal D Un Canal de 16 Kbps Para la realización de la llamada y otros señalizadores

36 Acceso Primario Acceso a 30 canales tipo B de 64 Kbps (Voz, Datos)
30 + B + D I (CCITT) Otros algunos paises 23 Canales tipo B 23 + B + D 1536 Kbps Acceso a 1 canal D de 64 Kbps (para la realización de la llamada o señalización de los dispositivos de la red)

37 TDM (Multiplicación por división de tiempo)
Permite combinar o multiplexar hasta 30 canales Digitales de 8 bits a 64Kbps, procedentes de diferentes fuentes dentro de una trama de 32 bytes enviando a 2048 Kbps

38 Esquema de agrupación de canales
TIPO FUNCION VELOCIDAD B Servicios basicos 64 Kbps D Señalizacion 16 Kbps (BRI) 64 Kbps (PRI) 𝐻 0 6 canales B 384 Kbps (PRI) 𝐻 1 Todos los canales 𝐻 0 𝐻 11 (24B) 𝐻 12 (30B) 1.536 Kbps (PRI) 1.920 Kbps (PRI) 𝐻 2 RDSI de banda ancha 𝐻 21 𝐻 22 (propuesta actual) Kbps 43-45 Mbps 𝐻 4 ,240 Mbps

39 Interface BRI, PRI INTERFACE ESTRUCTURA VELOCIDAD TOTAL
VELOCIDAD DISPONIBLE BRI 2B + D16 192Kbps 144 Kbps PRI 23B +D64 30 + D64 Kbps 2.048 Kbps 1.536 Kbps 1.984 Kbps

40 CODIFICACION DE TRAMAS
SINCRONIZACION Señal de reloj DATOS 12 grupos de 18 bits para datos De canal B 8 bits De canal D 2 bits MANTENIMIENTO Para detección de errores y pruebas de linea

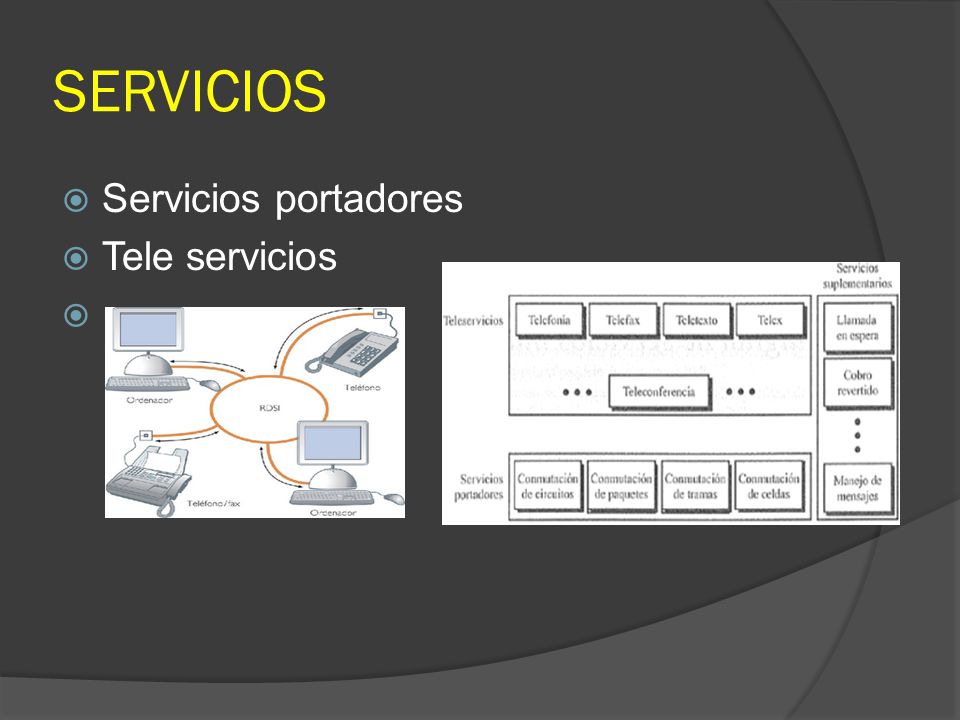

41 SERVICIOS Servicios portadores Tele servicios

42 SERVICIOS Servicios portadores Servicios portadores en modo circuito
Servicio Portador a 64 Kbit/s estructurado a 8 Khz sin restricciones Servicio Portador a 64 Kbit/s estructurado a 8 Khz para conversación Servicio Portador a 64 Kbit/s estructurado a 8 Khz para información de audio a 3'1 Khz Mediante conexión de acceso a la Red Pública de Datos por Conmutación de Paquetes

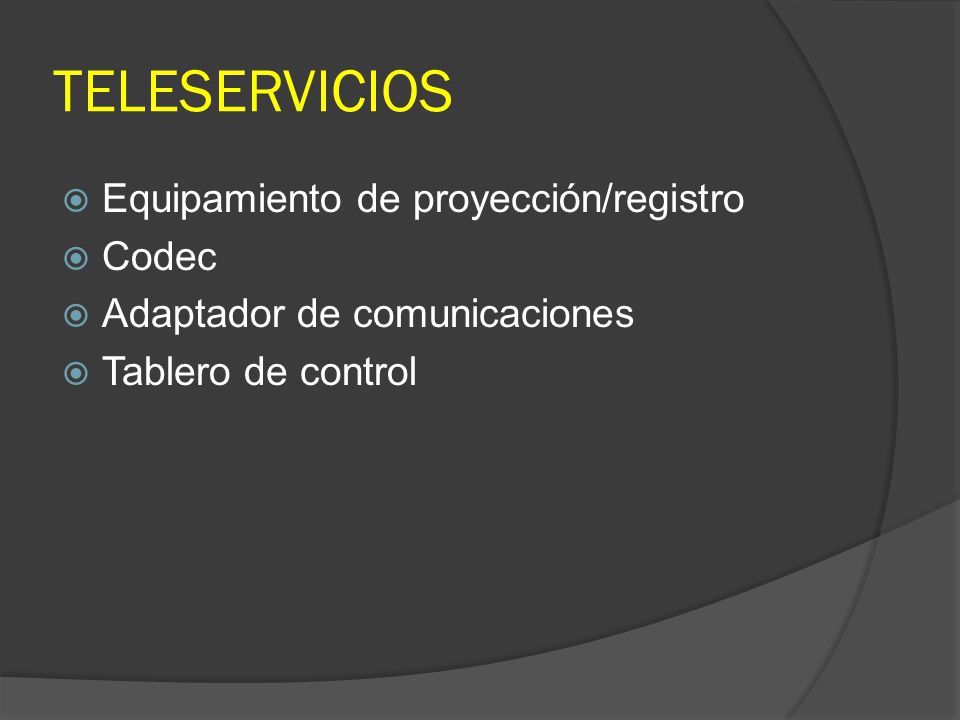

43 TELESERVICIOS Equipamiento de proyección/registro Codec
Adaptador de comunicaciones Tablero de control

44 SERVICIOS SUPLEMENTARIOS
Presentación/Restricción del iniciador de la llamada (permite visualizar o restringir el número de quien llama). Presentación/Restricción de la línea conectada (permite visualizar o restringir el número de quien ha recibido la llamada). Aviso de cargo (información del coste de la llamada). Transferencia incondicional de llamadas. Rellamada en caso ocupación de la línea (efectúa la rellamada cuando el número llamado deja de comunicar). Desvío de llamada en caso de no contestación. Desvío de llamada condicional. Mantenimiento de llamada (realización de otra, manteniendo la primera en espera). Llamada en espera (notifica una llamada entrante cuando se está comunicando, con la posibilidad de atenderla). Grupo de usuarios cerrado, con acceso restringido. Llamada a través de tarjeta de crédito. Marcación directa. Búsqueda de llamadas. Numeración múltiple. Desvío de llamada en caso de línea ocupada. Servicios a 3 partes (multi-conferencia, simultánea o alternativa). Preparación de conferencia (con anticipación). Cargo de la llamada al receptor de la misma. Registro de la identificación de la llamada por parte de la operadora. Señalización usuario a usuario.

45 EQUIPOS RDSI Equipos de fax grupo 4, para envío de documentos de alta resolución y a altas velocidades. Multiplexores inversos, para permitir agregar varios canales B, y obtener así un ancho de banda mayor, por ejemplo, para aplicaciones de videoconferencia de alta calidad, permitiendo incluso la relocalización dinámica en función de los requerimientos puntuales de tráfico. Estaciones de trabajo integradas con RDSI, para funciones como transferencia de ficheros, redes WAN, telefonía informatizada, transmisión de fax, scanners, impresoras, videocámaras, etc. Adaptadores de terminal RDSI, para convertir las actuales interfaces a esta nueva modalidad de comunicación, e incluso sustituir a los actuales modems analógicos. Bridges y routers, para comunicaciones LAN/WAN. Multiplexores de voz, datos y vídeo en uno o varios canales B. Tarjetas adaptadoras para equipos de comunicaciones y ordenadores. Convertidores de protocolos de señalización. Teléfonos RDSI (también denominados teléfonos digitales), que incorporan un codificador-decodificador (codec) de voz, para la digitalización de las señales de audio. Algunos permiten incluso la transmisión de datos e imágenes. Centralitas telefónicas RDSI (privadas), con todas las facilidades y prestaciones de las centrales públicas, e incluso con la posibilidad de crear enlaces punto a punto digitales entre diferentes oficinas de una misma compañía. Líneas punto a punto RDSI, con las mismas ventajas y mayores facilidades y prestaciones que las actuales líneas punto a punto analógicas, o incluso con funciones de backup a través de líneas no dedicadas. Equipamiento especializado y diverso, controladores específicos, procesadores de comunicaciones.
