TELECOMUNICACIONES Y REDES

Presentación del tema: "TELECOMUNICACIONES Y REDES"— Transcripción de la presentación:

1 TELECOMUNICACIONES Y REDES

2 RETOS PARA LA ADMINISTRACIÓN

3 Llevar la potencia de cómputo a nuevas áreas de la organización
REDES DE ÁREA LOCAL (LAN`s) FLEXIBLE ECONÓMICA Vulnerables a interrupciones, perdida de datos y acceso de usuarios no autorizados Administrar y vigilar con mucho cuidado Llevar la potencia de cómputo a nuevas áreas de la organización

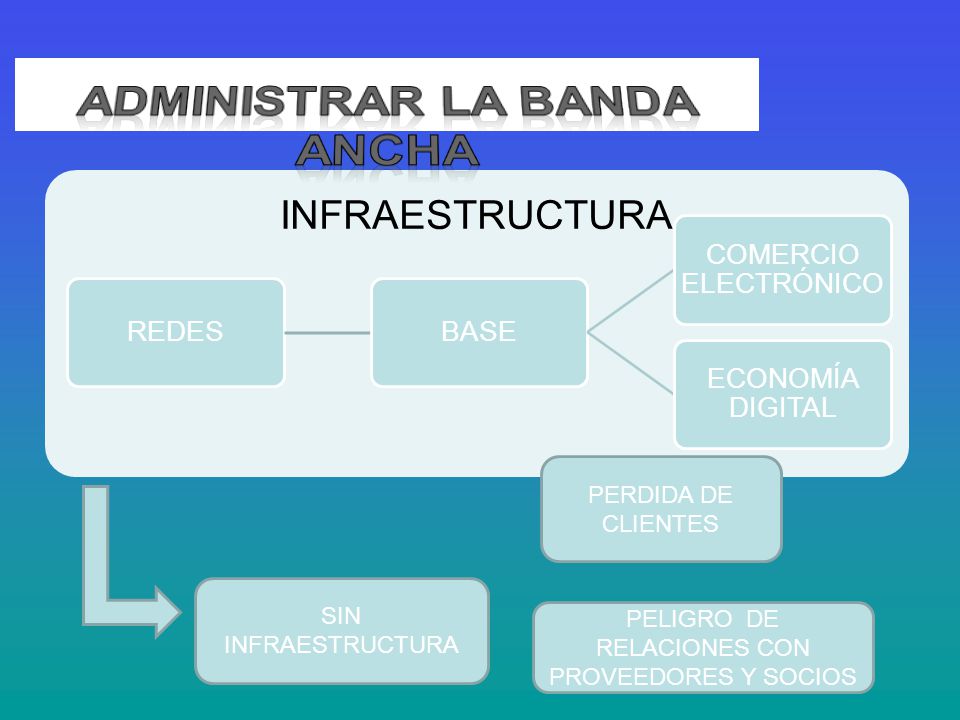

4 ADMINISTRAR LA BANDA ANCHA
REDES BASE COMERCIO ELECTRÓNICO ECONOMÍA DIGITAL INFRAESTRUCTURA PERDIDA DE CLIENTES SIN INFRAESTRUCTURA PELIGRO DE RELACIONES CON PROVEEDORES Y SOCIOS

5 COMPONENTES Y FUNCIONES DE UN SISTEMA DE TELECOMUNICACIONES

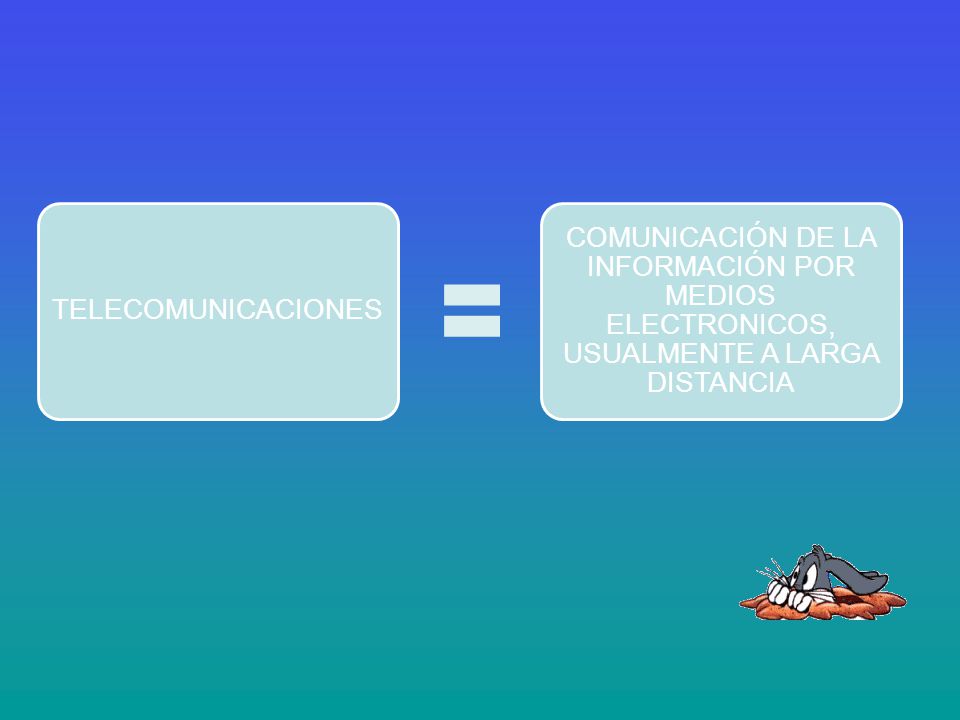

6 TELECOMUNICACIONES COMUNICACIÓN DE LA INFORMACIÓN POR MEDIOS ELECTRONICOS, USUALMENTE A LARGA DISTANCIA

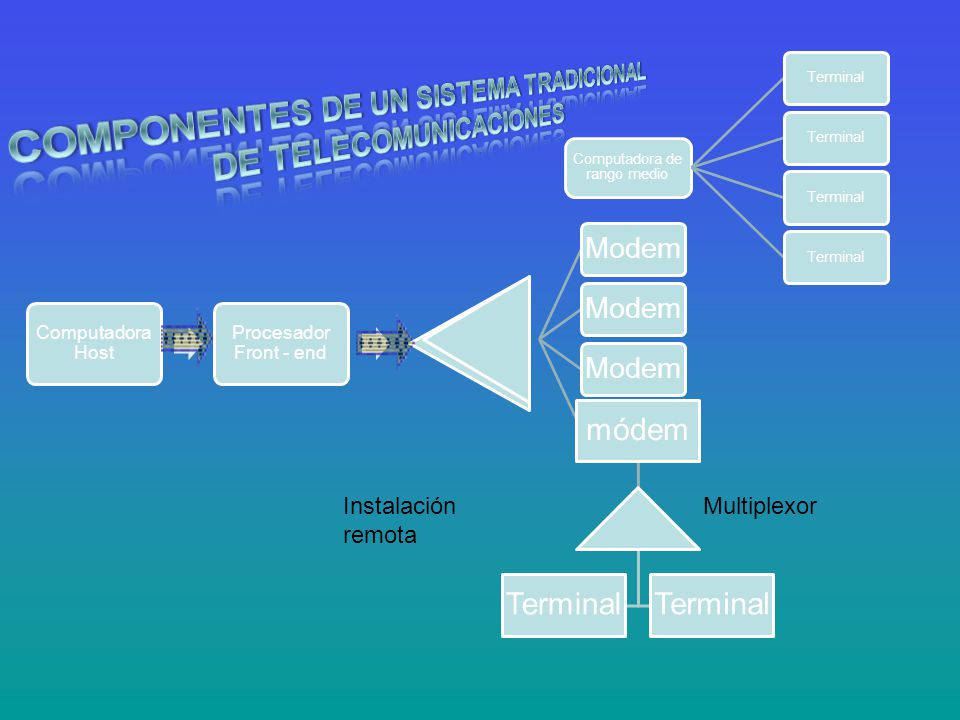

7 COMPONENTES DE UN SISTEMA TRADICIONAL DE TELECOMUNICACIONES
Computadora de rango medio Terminal COMPONENTES DE UN SISTEMA TRADICIONAL DE TELECOMUNICACIONES Computadora Host Procesador Front - end Modem módem Terminal Instalación remota Multiplexor

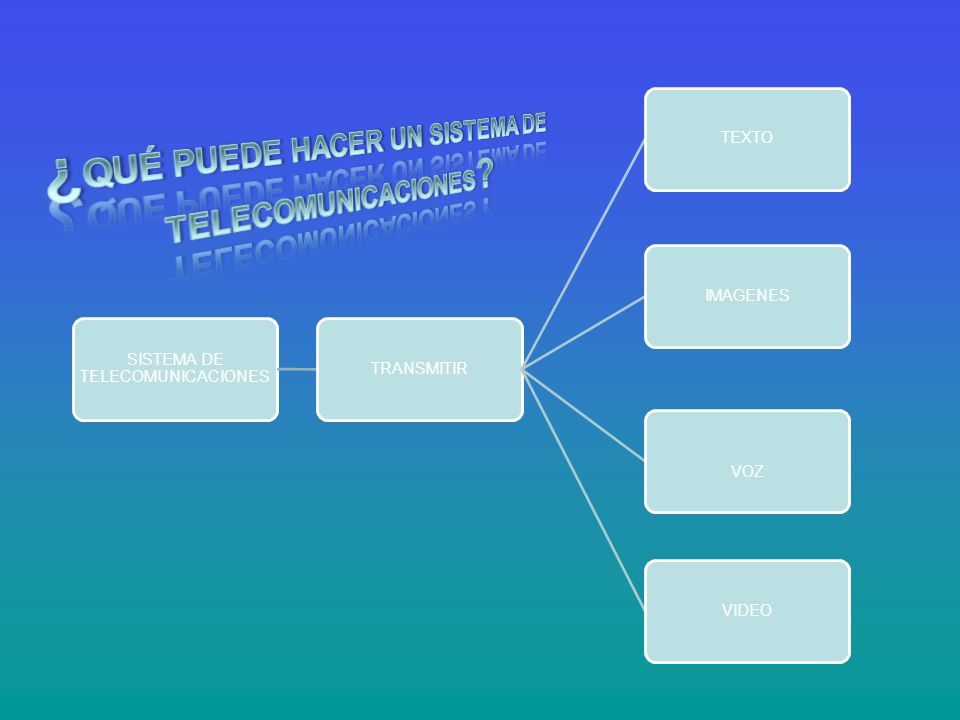

8 ¿QUÉ PUEDE HACER UN SISTEMA DE TELECOMUNICACIONES?
TRANSMITIR TEXTO IMAGENES VOZ VIDEO ¿QUÉ PUEDE HACER UN SISTEMA DE TELECOMUNICACIONES?

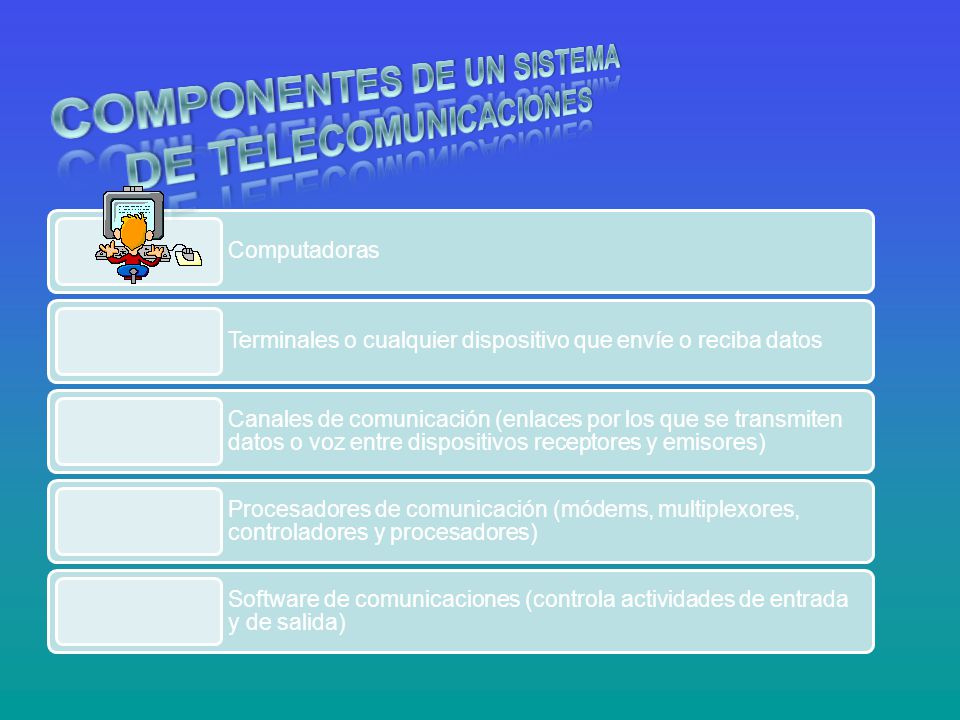

9 COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES
Computadoras Terminales o cualquier dispositivo que envíe o reciba datos Canales de comunicación (enlaces por los que se transmiten datos o voz entre dispositivos receptores y emisores) Procesadores de comunicación (módems, multiplexores, controladores y procesadores) Software de comunicaciones (controla actividades de entrada y de salida)

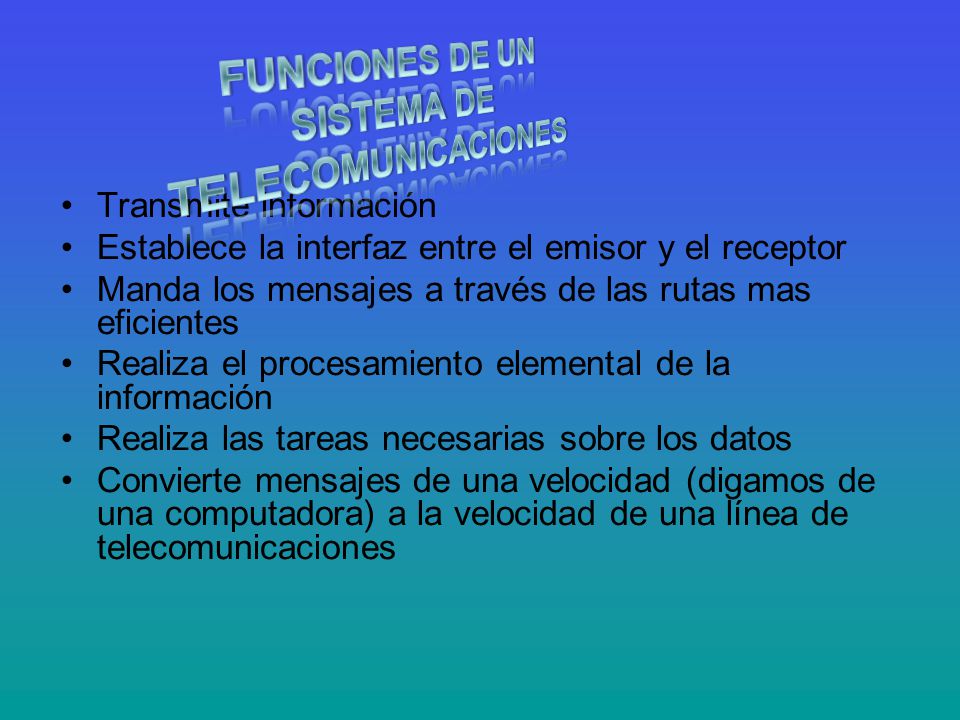

10 FUNCIONES DE UN SISTEMA DE TELECOMUNICACIONES
Transmite información Establece la interfaz entre el emisor y el receptor Manda los mensajes a través de las rutas mas eficientes Realiza el procesamiento elemental de la información Realiza las tareas necesarias sobre los datos Convierte mensajes de una velocidad (digamos de una computadora) a la velocidad de una línea de telecomunicaciones

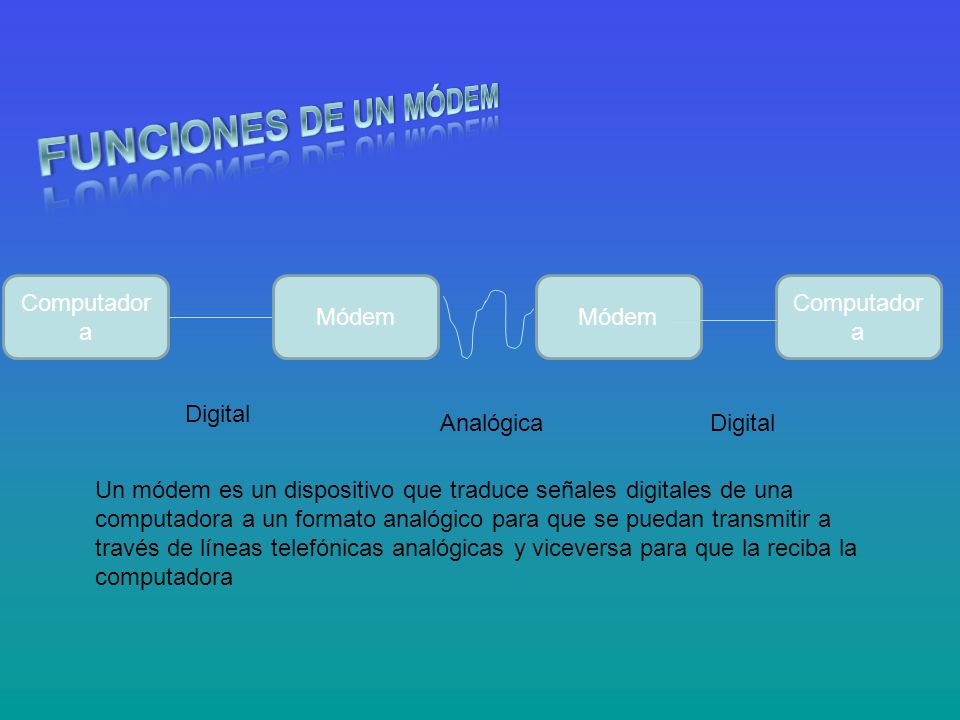

11 FUNCIONES DE UN MÓDEM Computadora Módem Módem Computadora Digital
Analógica Digital Un módem es un dispositivo que traduce señales digitales de una computadora a un formato analógico para que se puedan transmitir a través de líneas telefónicas analógicas y viceversa para que la reciba la computadora

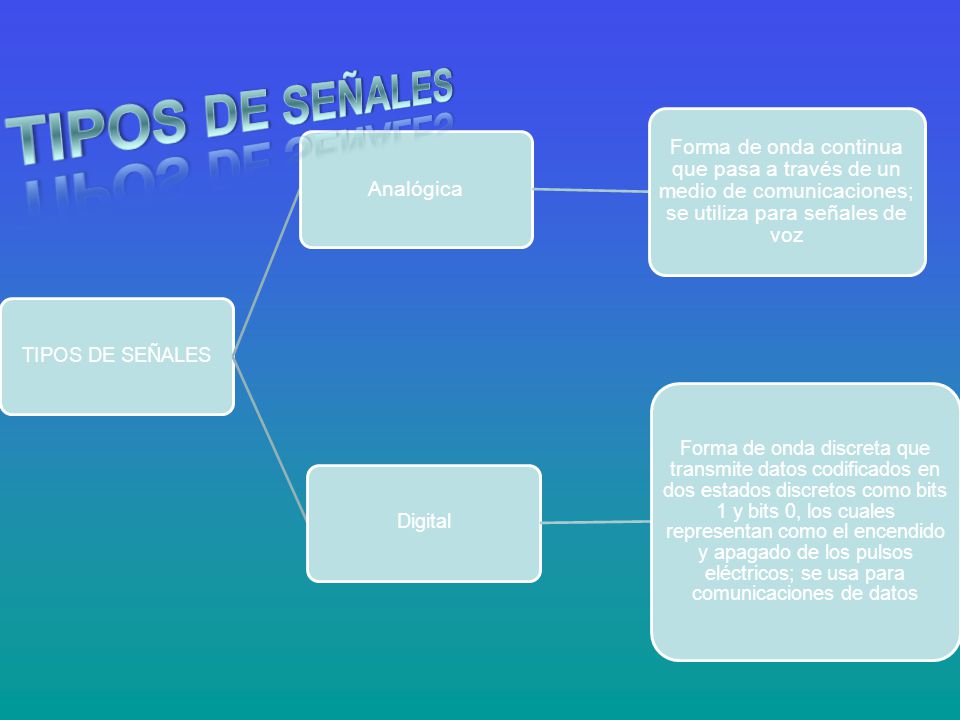

12 TIPOS DE SEÑALES TIPOS DE SEÑALES Analógica
Forma de onda continua que pasa a través de un medio de comunicaciones; se utiliza para señales de voz Digital Forma de onda discreta que transmite datos codificados en dos estados discretos como bits 1 y bits 0, los cuales representan como el encendido y apagado de los pulsos eléctricos; se usa para comunicaciones de datos

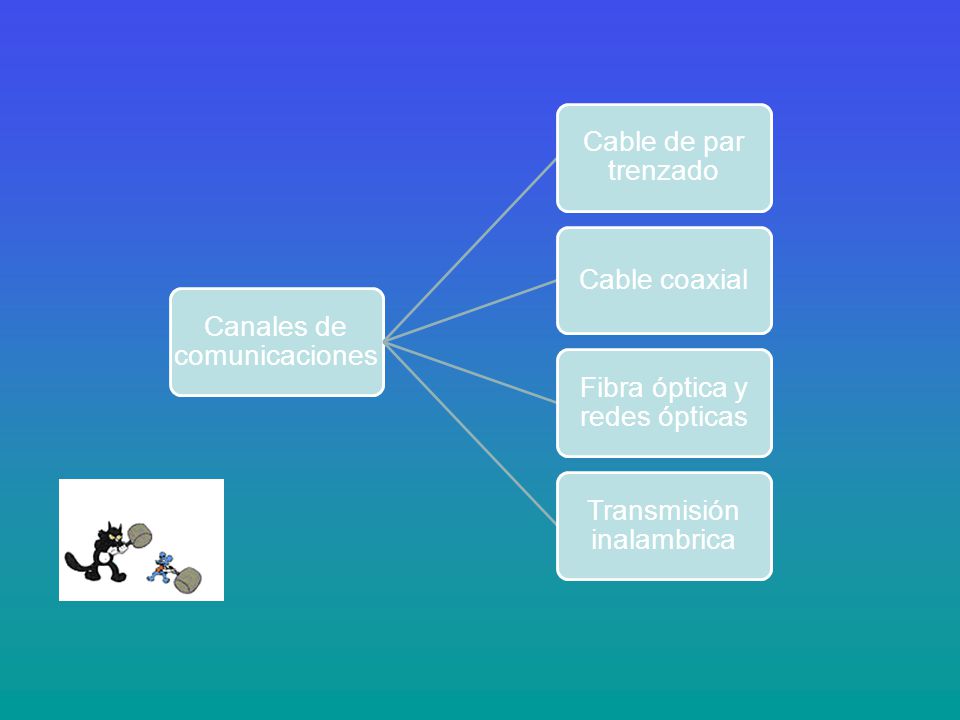

13 Canales de comunicaciones Cable de par trenzado Cable coaxial
Fibra óptica y redes ópticas Transmisión inalambrica

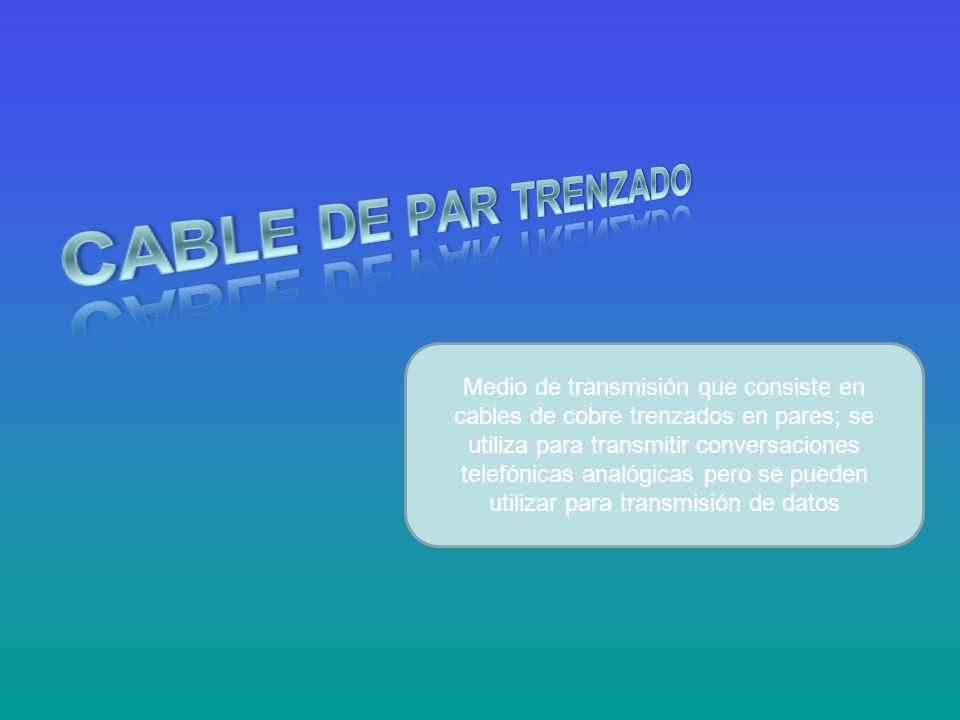

14 CABLE DE PAR TRENZADO Medio de transmisión que consiste en cables de cobre trenzados en pares; se utiliza para transmitir conversaciones telefónicas analógicas pero se pueden utilizar para transmisión de datos

15 CABLE COAXIAL MEDIO DE TRANSMISIÓN QUE CONSISTE EN UN CABLE DE COBRE DENSAMENTE AISLADO; PUEDE TRANSMITIR GRANDES VOLÚMENES DE DATOS CON RAPIDEZ

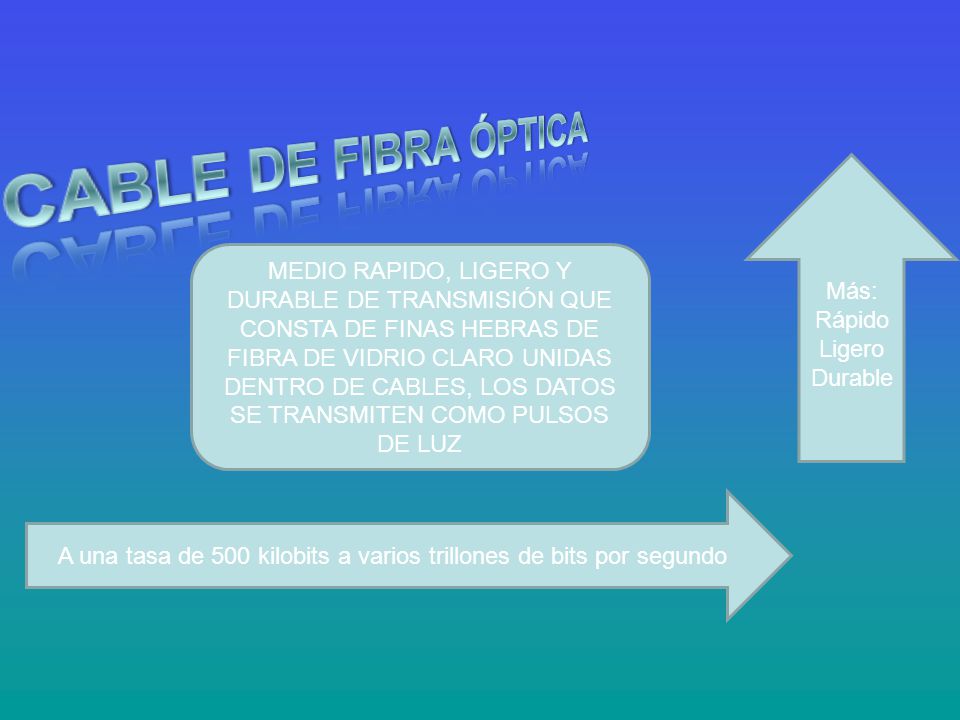

16 A una tasa de 500 kilobits a varios trillones de bits por segundo
CABLE DE FIBRA ÓPTICA Más: Rápido Ligero Durable MEDIO RAPIDO, LIGERO Y DURABLE DE TRANSMISIÓN QUE CONSTA DE FINAS HEBRAS DE FIBRA DE VIDRIO CLARO UNIDAS DENTRO DE CABLES, LOS DATOS SE TRANSMITEN COMO PULSOS DE LUZ A una tasa de 500 kilobits a varios trillones de bits por segundo

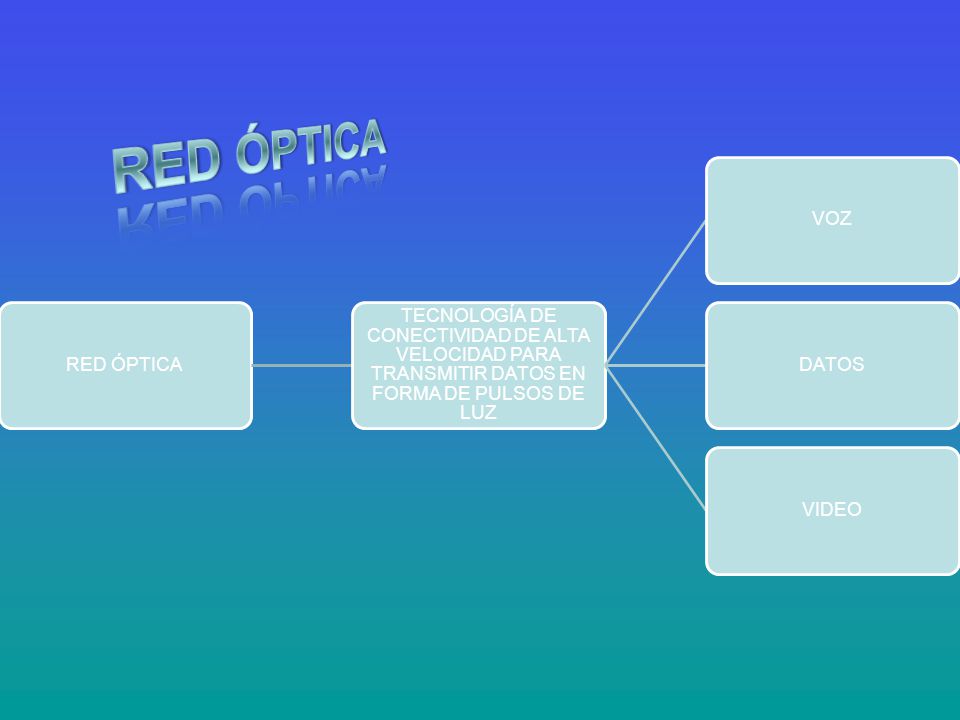

17 RED ÓPTICA TECNOLOGÍA DE CONECTIVIDAD DE ALTA VELOCIDAD PARA TRANSMITIR DATOS EN FORMA DE PULSOS DE LUZ VOZ DATOS VIDEO RED ÓPTICA

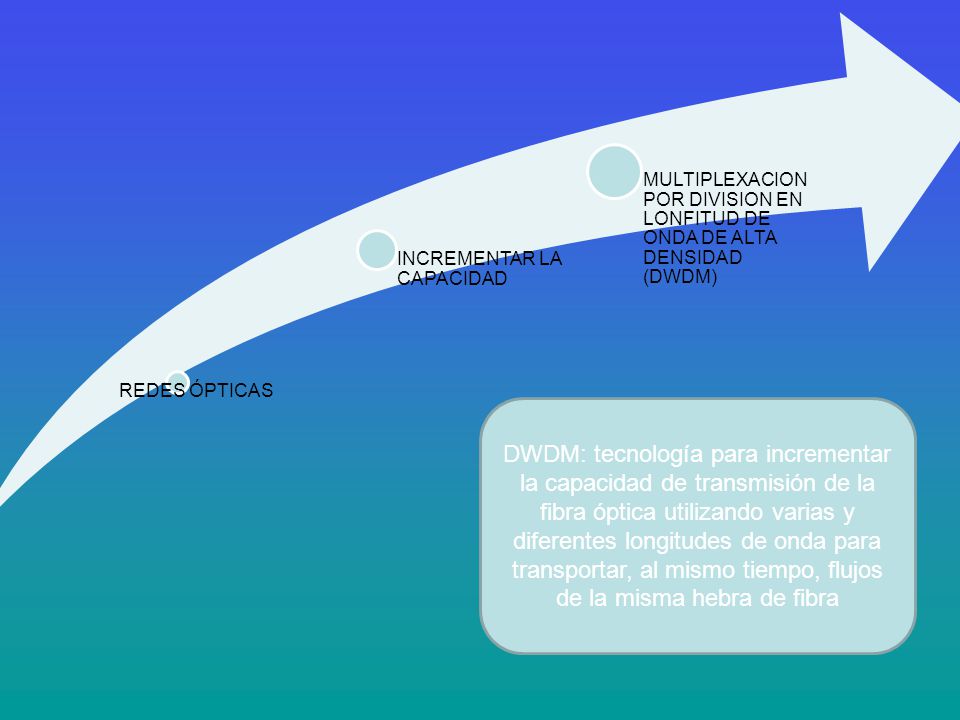

18 REDES ÓPTICAS INCREMENTAR LA CAPACIDAD MULTIPLEXACION POR DIVISION EN LONFITUD DE ONDA DE ALTA DENSIDAD (DWDM) DWDM: tecnología para incrementar la capacidad de transmisión de la fibra óptica utilizando varias y diferentes longitudes de onda para transportar, al mismo tiempo, flujos de la misma hebra de fibra

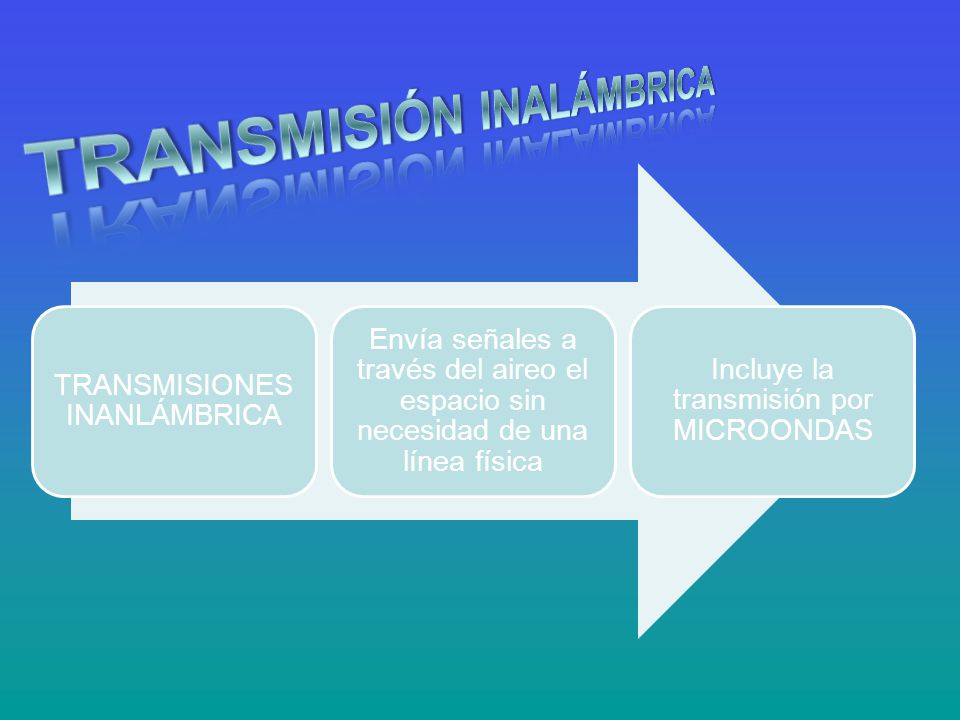

19 TRANSMISIÓN INALÁMBRICA
TRANSMISIONES INANLÁMBRICA Envía señales a través del aireo el espacio sin necesidad de una línea física Incluye la transmisión por MICROONDAS

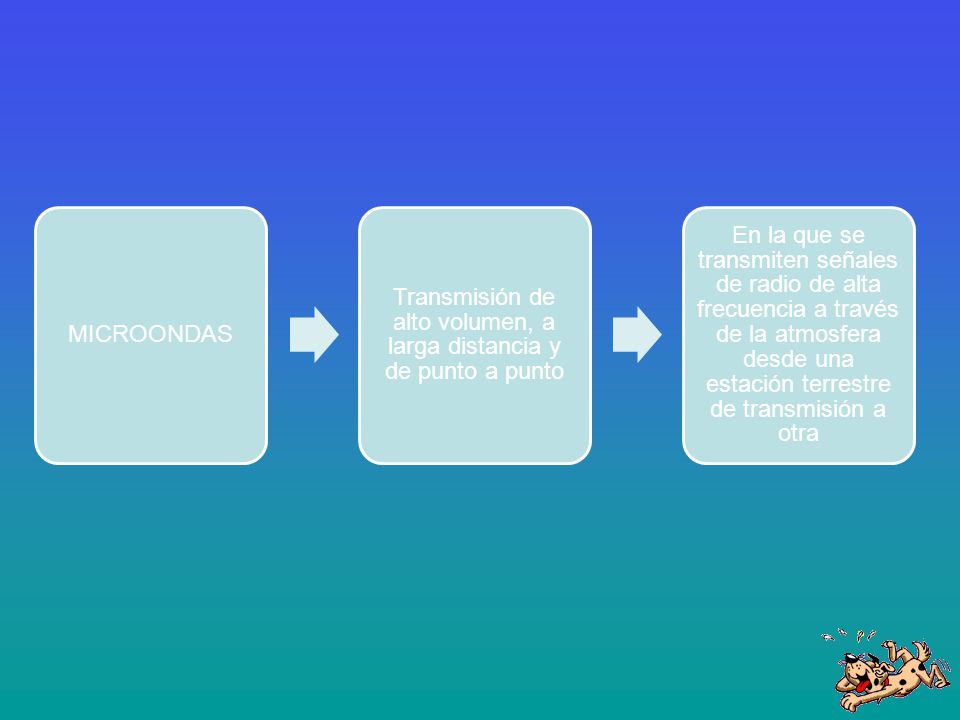

20 Transmisión de alto volumen, a larga distancia y de punto a punto
MICROONDAS Transmisión de alto volumen, a larga distancia y de punto a punto En la que se transmiten señales de radio de alta frecuencia a través de la atmosfera desde una estación terrestre de transmisión a otra

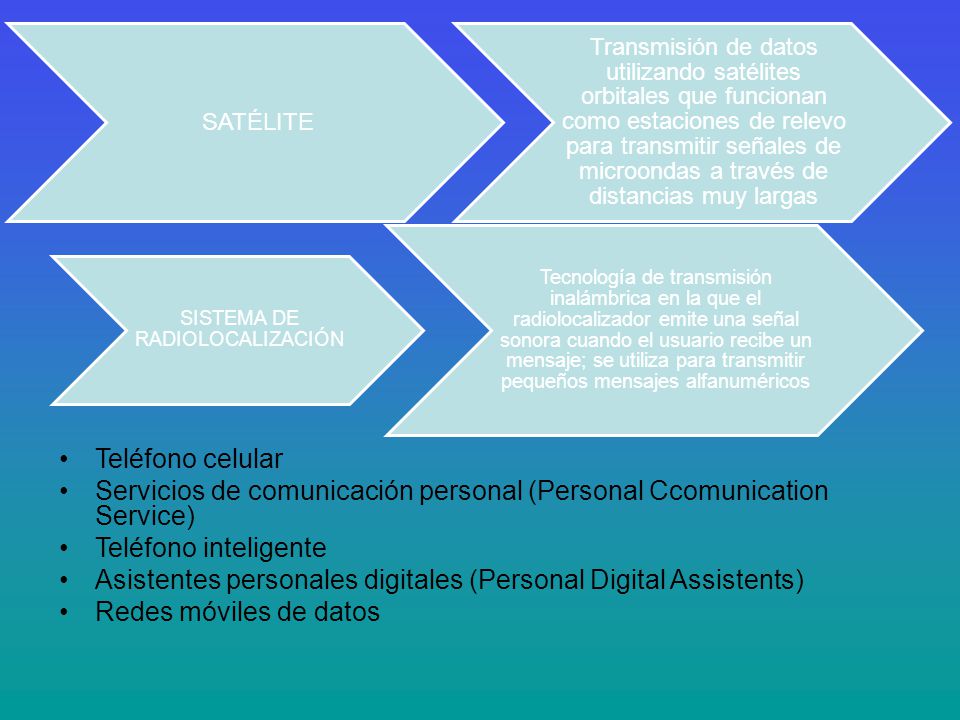

21 SISTEMA DE RADIOLOCALIZACIÓN
SATÉLITE Transmisión de datos utilizando satélites orbitales que funcionan como estaciones de relevo para transmitir señales de microondas a través de distancias muy largas SISTEMA DE RADIOLOCALIZACIÓN Tecnología de transmisión inalámbrica en la que el radiolocalizador emite una señal sonora cuando el usuario recibe un mensaje; se utiliza para transmitir pequeños mensajes alfanuméricos Teléfono celular Servicios de comunicación personal (Personal Ccomunication Service) Teléfono inteligente Asistentes personales digitales (Personal Digital Assistents) Redes móviles de datos

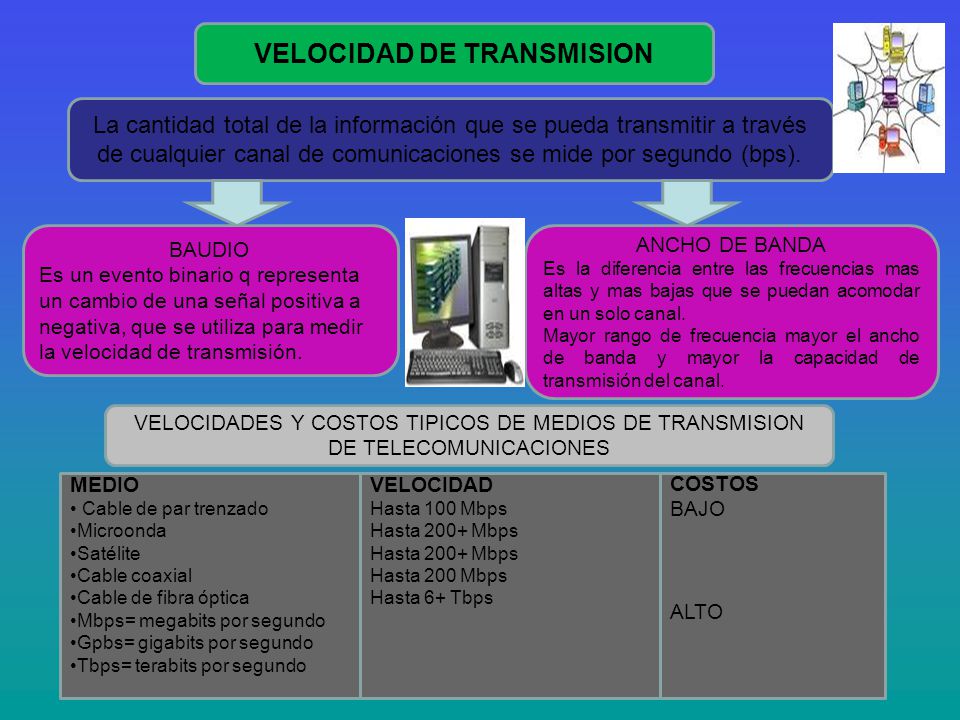

22 VELOCIDAD DE TRANSMISION
La cantidad total de la información que se pueda transmitir a través de cualquier canal de comunicaciones se mide por segundo (bps). BAUDIO Es un evento binario q representa un cambio de una señal positiva a negativa, que se utiliza para medir la velocidad de transmisión. ANCHO DE BANDA Es la diferencia entre las frecuencias mas altas y mas bajas que se puedan acomodar en un solo canal. Mayor rango de frecuencia mayor el ancho de banda y mayor la capacidad de transmisión del canal. VELOCIDADES Y COSTOS TIPICOS DE MEDIOS DE TRANSMISION DE TELECOMUNICACIONES MEDIO Cable de par trenzado Microonda Satélite Cable coaxial Cable de fibra óptica Mbps= megabits por segundo Gpbs= gigabits por segundo Tbps= terabits por segundo VELOCIDAD Hasta 100 Mbps Hasta 200+ Mbps Hasta 200 Mbps Hasta 6+ Tbps COSTOS BAJO ALTO

23 PROCESADORES Y SOFWARE DE COMUNICACIONES
PROCESADOR front-end Es una computadora de propósito especial dedicada a manejar las comunicaciones para la computadora host de una red.(control de errores, edición, enrutamiento conversión de señal) CONCENTRADOR Es una computadora de telecomunicaciones q recolecta y almacena temporalmente los sms q provienen de las terminales para transmitirlos en lotes a la computadora host. CONTROLADOR Es una computadora especializada q supervisa el trafico de las comunicaciones entre la CPU y los dispositivos periféricos en un sistema de telecomunicaciones. MULTIPLEXOR es un dispositivo q permite q un canal único de comunicaciones transporte simultáneamente transmisiones de datos provenientes de múltiples orígenes. RED DE ESTRELLA Es la topología de la red en la q se conectan todas las computadoras y demás servicios a una computadora host central. deben pasar a través de esta todas las comunicaciones entre los dispositivos de la red. TOPOLOGIA Es la manera en que se conectan los componentes de una red.

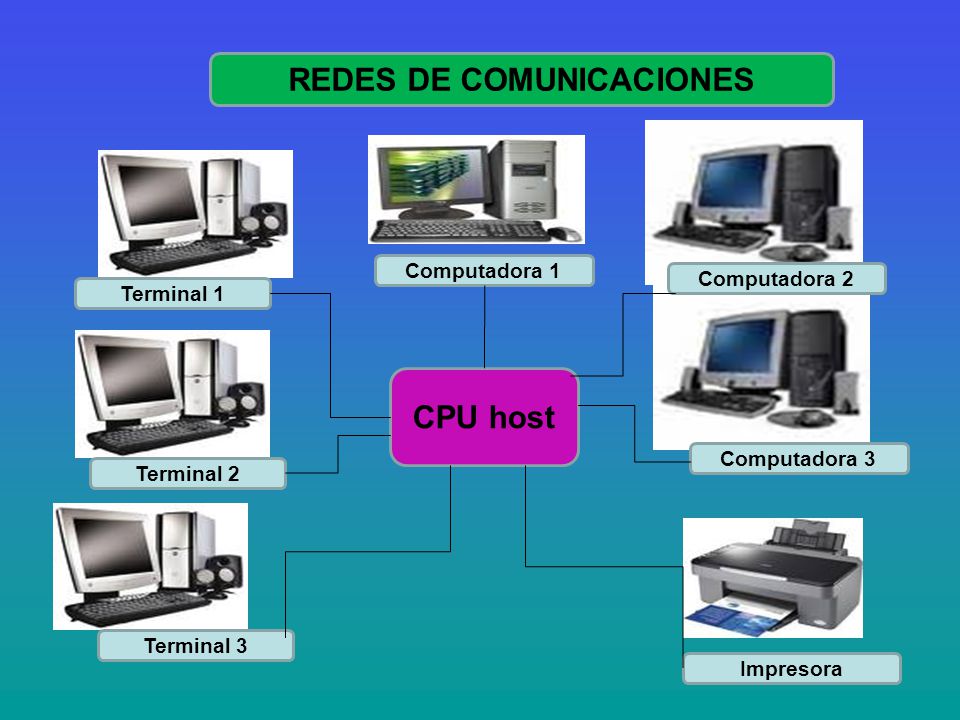

24 REDES DE COMUNICACIONES
Computadora 1 Computadora 2 Terminal 1 CPU host Computadora 3 Terminal 2 Terminal 3 Impresora

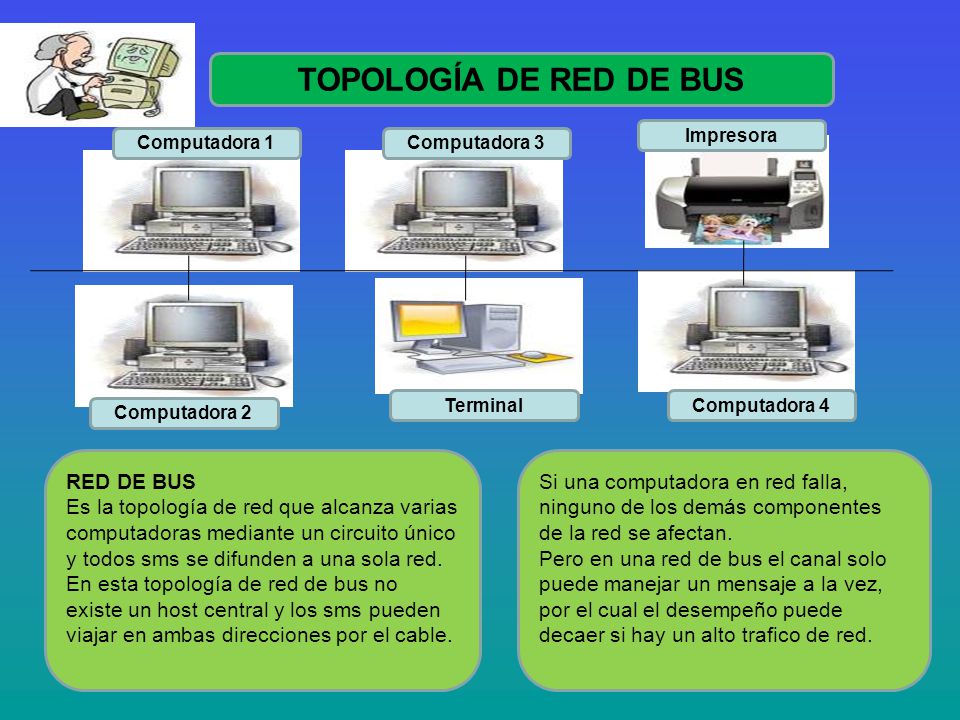

25 TOPOLOGÍA DE RED DE BUS RED DE BUS
Impresora Computadora 1 Computadora 3 Terminal Computadora 4 Computadora 2 RED DE BUS Es la topología de red que alcanza varias computadoras mediante un circuito único y todos sms se difunden a una sola red. En esta topología de red de bus no existe un host central y los sms pueden viajar en ambas direcciones por el cable. Si una computadora en red falla, ninguno de los demás componentes de la red se afectan. Pero en una red de bus el canal solo puede manejar un mensaje a la vez, por el cual el desempeño puede decaer si hay un alto trafico de red.

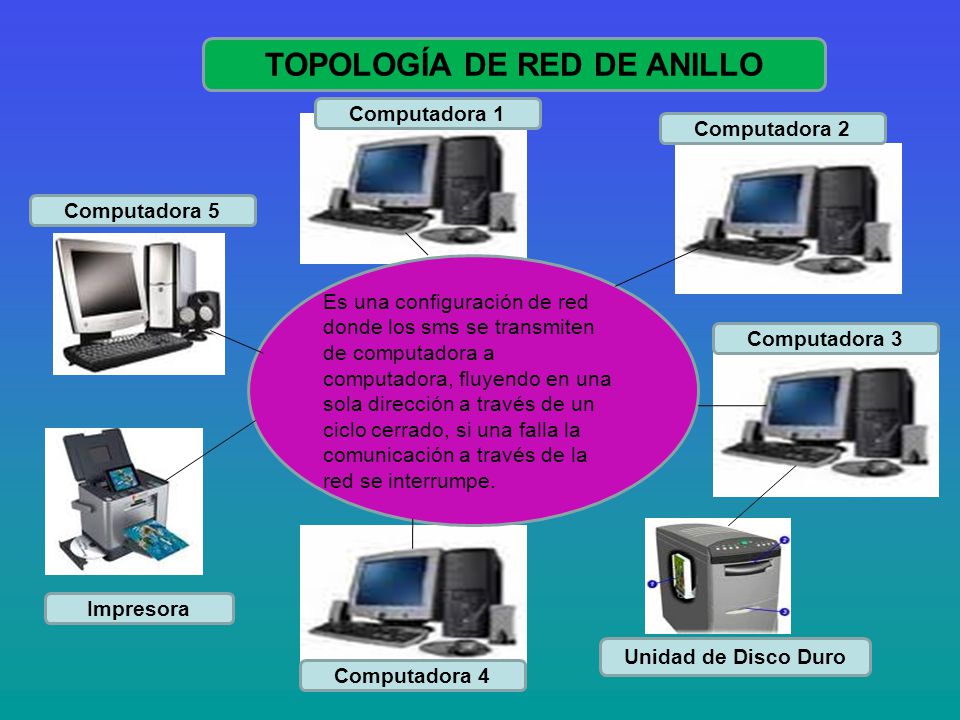

26 TOPOLOGÍA DE RED DE ANILLO
Computadora 1 Computadora 2 Computadora 5 Es una configuración de red donde los sms se transmiten de computadora a computadora, fluyendo en una sola dirección a través de un ciclo cerrado, si una falla la comunicación a través de la red se interrumpe. Computadora 3 Impresora Unidad de Disco Duro Computadora 4

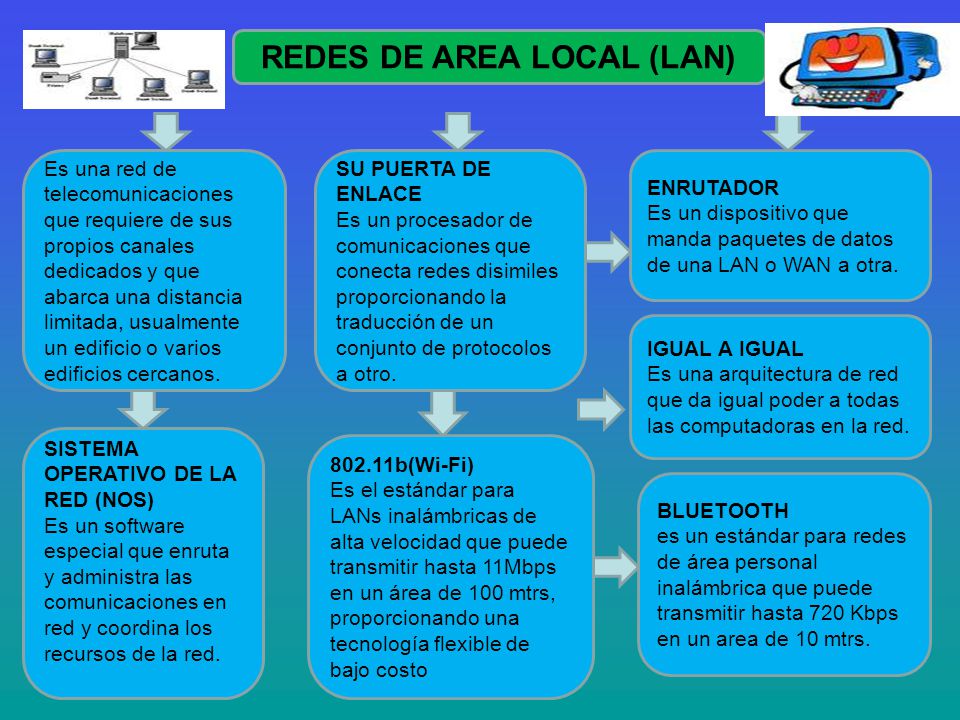

27 REDES DE AREA LOCAL (LAN)
Es una red de telecomunicaciones que requiere de sus propios canales dedicados y que abarca una distancia limitada, usualmente un edificio o varios edificios cercanos. SU PUERTA DE ENLACE Es un procesador de comunicaciones que conecta redes disimiles proporcionando la traducción de un conjunto de protocolos a otro. ENRUTADOR Es un dispositivo que manda paquetes de datos de una LAN o WAN a otra. IGUAL A IGUAL Es una arquitectura de red que da igual poder a todas las computadoras en la red. SISTEMA OPERATIVO DE LA RED (NOS) Es un software especial que enruta y administra las comunicaciones en red y coordina los recursos de la red. 802.11b(Wi-Fi) Es el estándar para LANs inalámbricas de alta velocidad que puede transmitir hasta 11Mbps en un área de 100 mtrs, proporcionando una tecnología flexible de bajo costo BLUETOOTH es un estándar para redes de área personal inalámbrica que puede transmitir hasta 720 Kbps en un area de 10 mtrs.

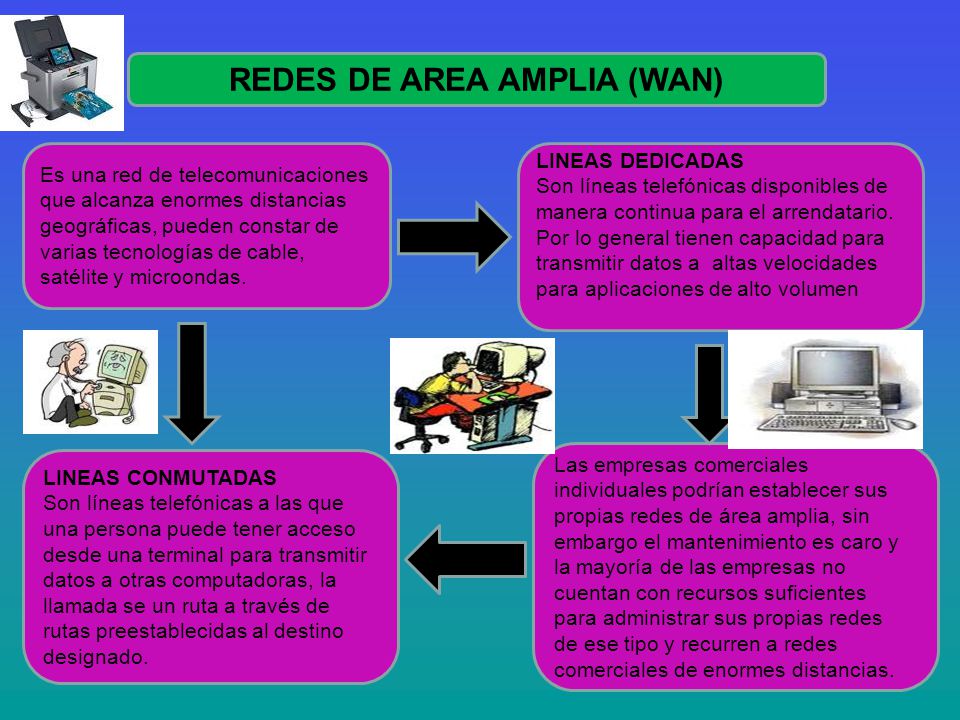

28 REDES DE AREA AMPLIA (WAN)
Es una red de telecomunicaciones que alcanza enormes distancias geográficas, pueden constar de varias tecnologías de cable, satélite y microondas. LINEAS DEDICADAS Son líneas telefónicas disponibles de manera continua para el arrendatario. Por lo general tienen capacidad para transmitir datos a altas velocidades para aplicaciones de alto volumen Las empresas comerciales individuales podrían establecer sus propias redes de área amplia, sin embargo el mantenimiento es caro y la mayoría de las empresas no cuentan con recursos suficientes para administrar sus propias redes de ese tipo y recurren a redes comerciales de enormes distancias. LINEAS CONMUTADAS Son líneas telefónicas a las que una persona puede tener acceso desde una terminal para transmitir datos a otras computadoras, la llamada se un ruta a través de rutas preestablecidas al destino designado.

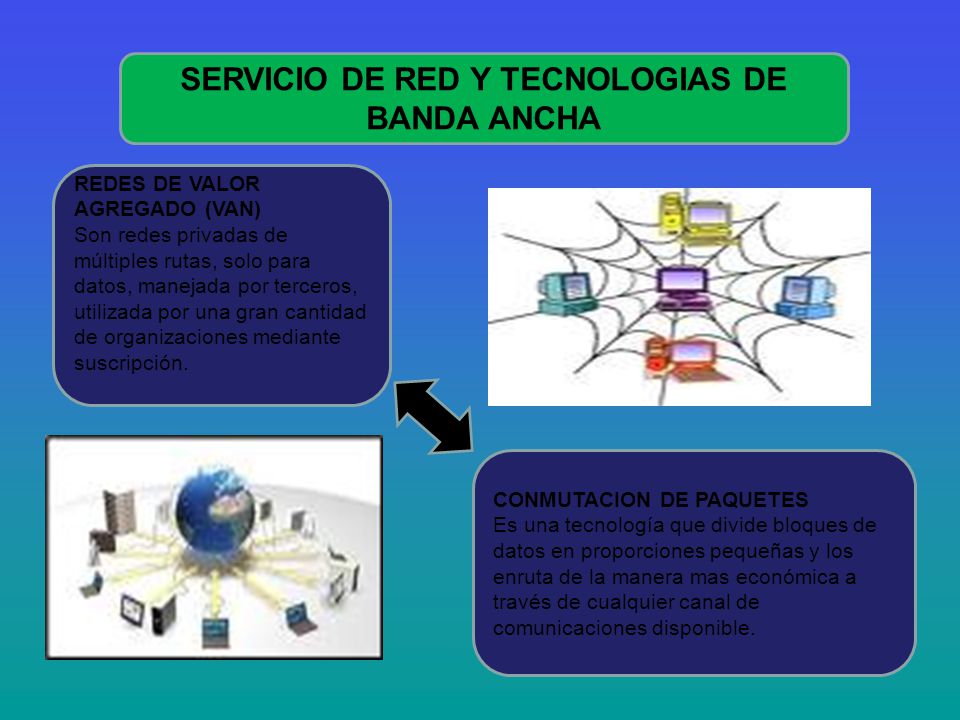

29 SERVICIO DE RED Y TECNOLOGIAS DE BANDA ANCHA
REDES DE VALOR AGREGADO (VAN) Son redes privadas de múltiples rutas, solo para datos, manejada por terceros, utilizada por una gran cantidad de organizaciones mediante suscripción. CONMUTACION DE PAQUETES Es una tecnología que divide bloques de datos en proporciones pequeñas y los enruta de la manera mas económica a través de cualquier canal de comunicaciones disponible.

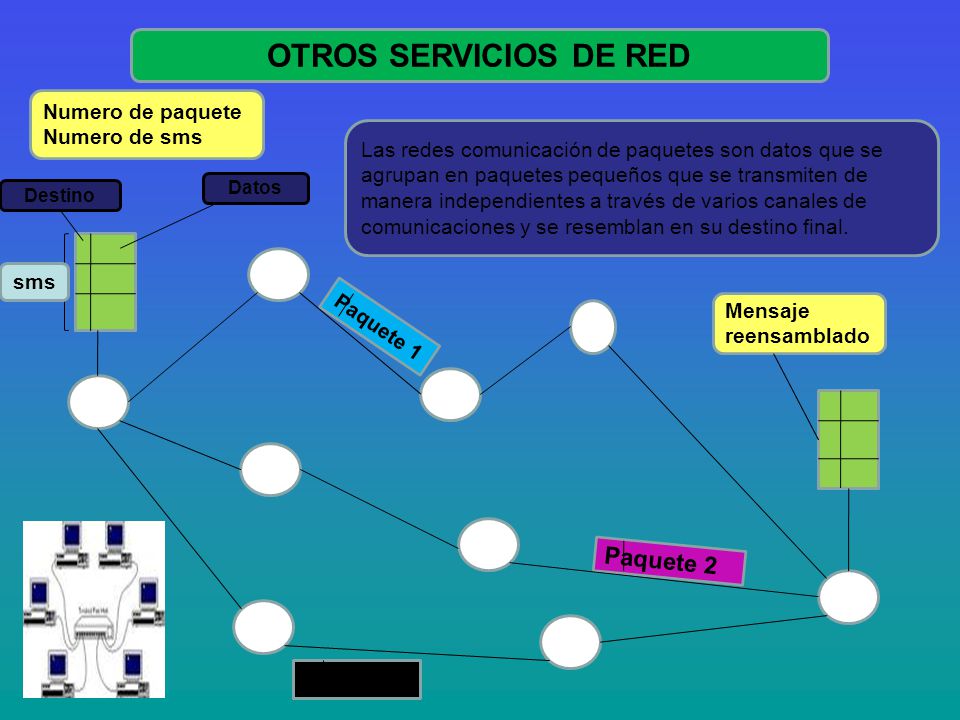

30 OTROS SERVICIOS DE RED Paquete 2 Numero de paquete Numero de sms
Las redes comunicación de paquetes son datos que se agrupan en paquetes pequeños que se transmiten de manera independientes a través de varios canales de comunicaciones y se resemblan en su destino final. Datos Destino sms Mensaje reensamblado Paquete 1 Paquete 2 Paquete 3

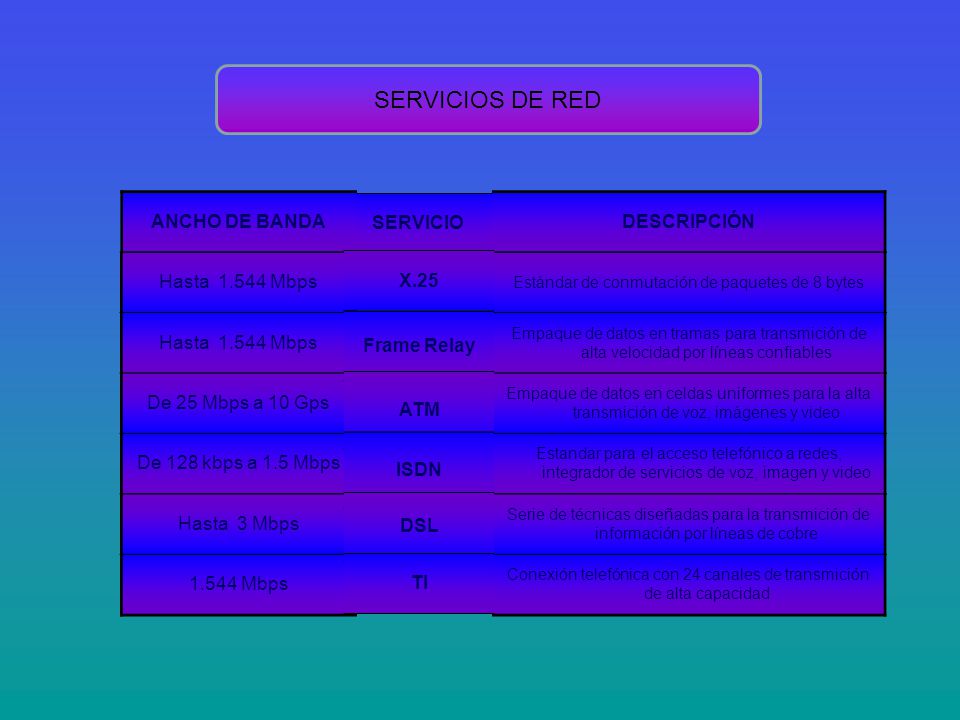

31 SERVICIOS DE RED ANCHO DE BANDA SERVICIO DESCRIPCIÓN Hasta 1.544 Mbps
X.25 Estándar de conmutación de paquetes de 8 bytes Hasta Mbps Frame Relay Empaque de datos en tramas para transmición de alta velocidad por líneas confiables De 25 Mbps a 10 Gps ATM Empaque de datos en celdas uniformes para la alta transmición de voz, imágenes y video De 128 kbps a 1.5 Mbps ISDN Estandar para el acceso telefónico a redes, integrador de servicios de voz, imagen y video Hasta 3 Mbps DSL Serie de técnicas diseñadas para la transmición de información por líneas de cobre 1.544 Mbps TI Conexión telefónica con 24 canales de transmición de alta capacidad

32 LA TECNOLOGÍA EN NEGOCIOS EN LÍNEA Y EN EL COMERCIO ELECTRÓNICO
La constante y veloz actualización y evolución de las técnicas de comunicación organizacional causadas por el avanze tecnológico se ha constituido en una lucha por la supervivencia dentro de las empresas contemporaneas.

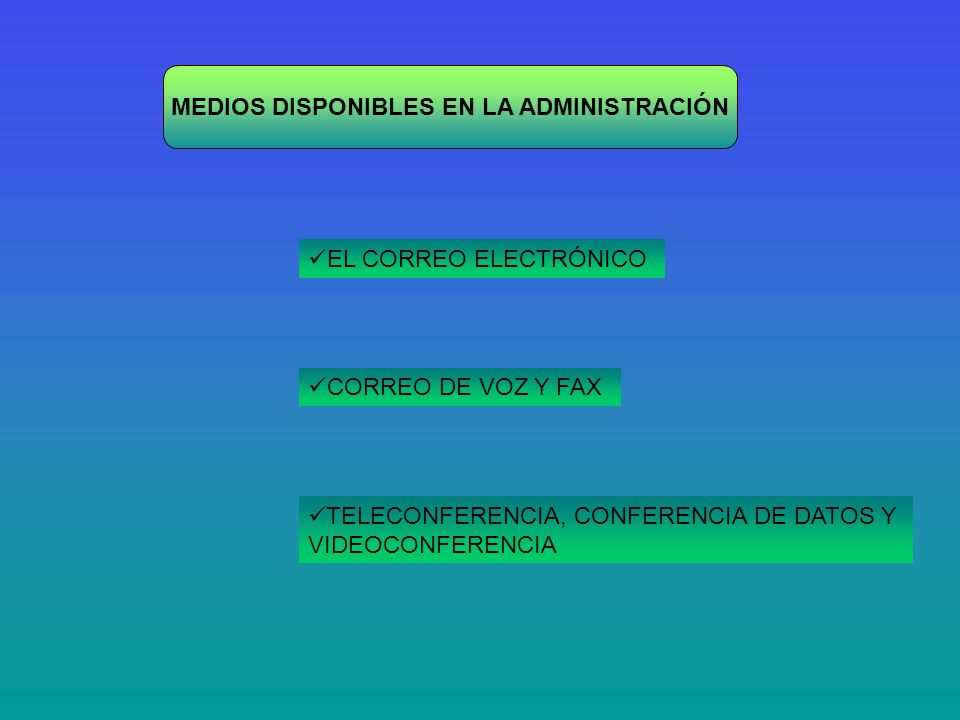

33 MEDIOS DISPONIBLES EN LA ADMINISTRACIÓN
EL CORREO ELECTRÓNICO CORREO DE VOZ Y FAX TELECONFERENCIA, CONFERENCIA DE DATOS Y VIDEOCONFERENCIA

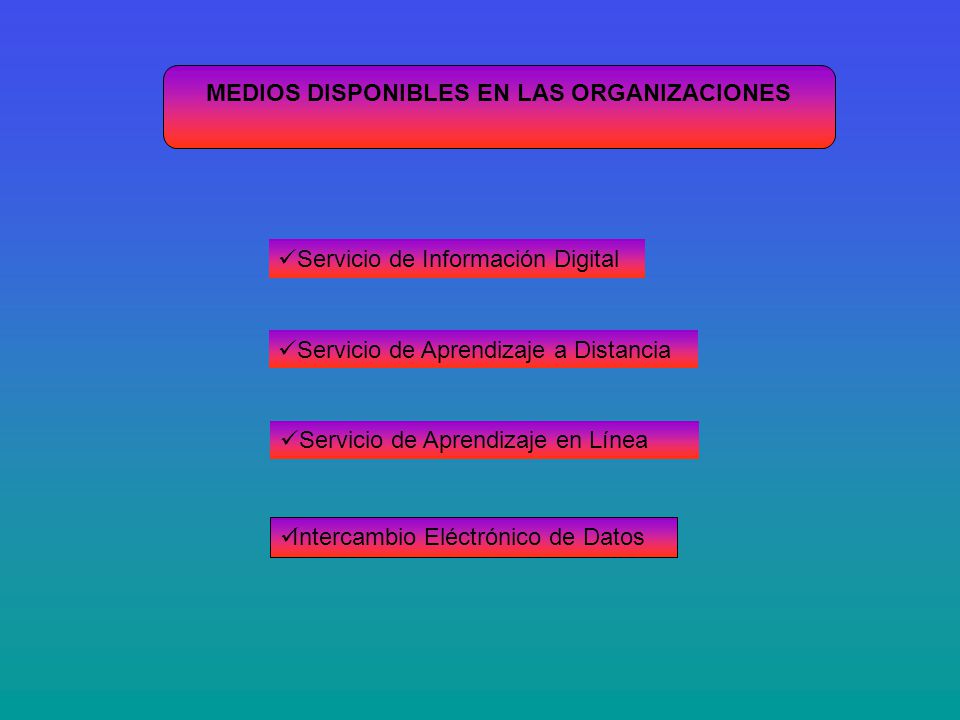

34 MEDIOS DISPONIBLES EN LAS ORGANIZACIONES
Servicio de Información Digital Servicio de Aprendizaje a Distancia Servicio de Aprendizaje en Línea Intercambio Eléctrónico de Datos

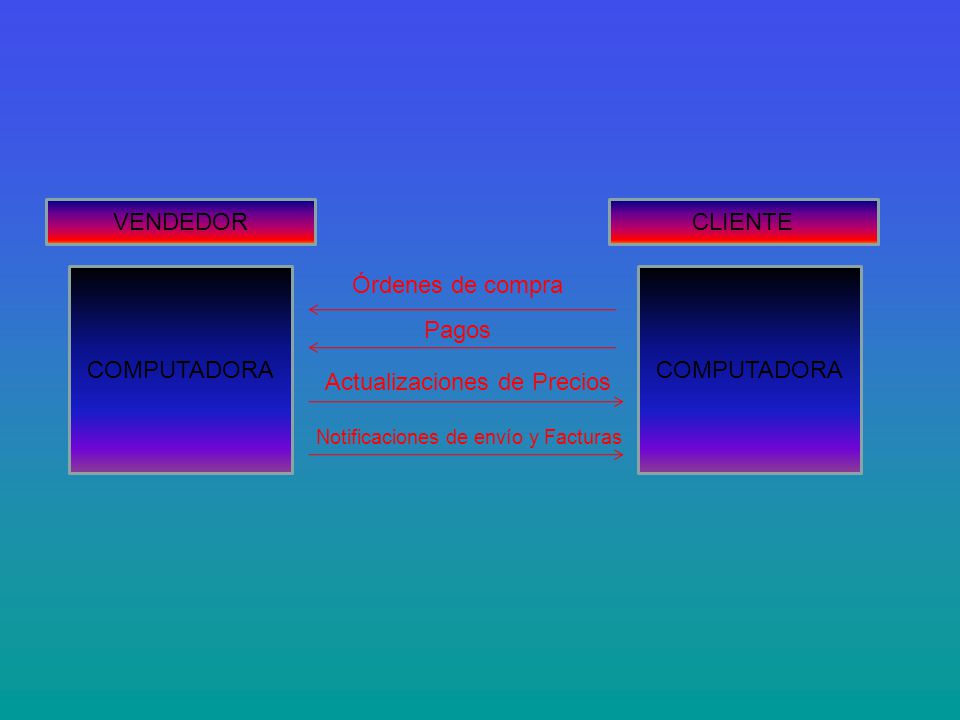

35 Notificaciones de envío y Facturas
VENDEDOR CLIENTE COMPUTADORA Órdenes de compra COMPUTADORA Pagos Actualizaciones de Precios Notificaciones de envío y Facturas

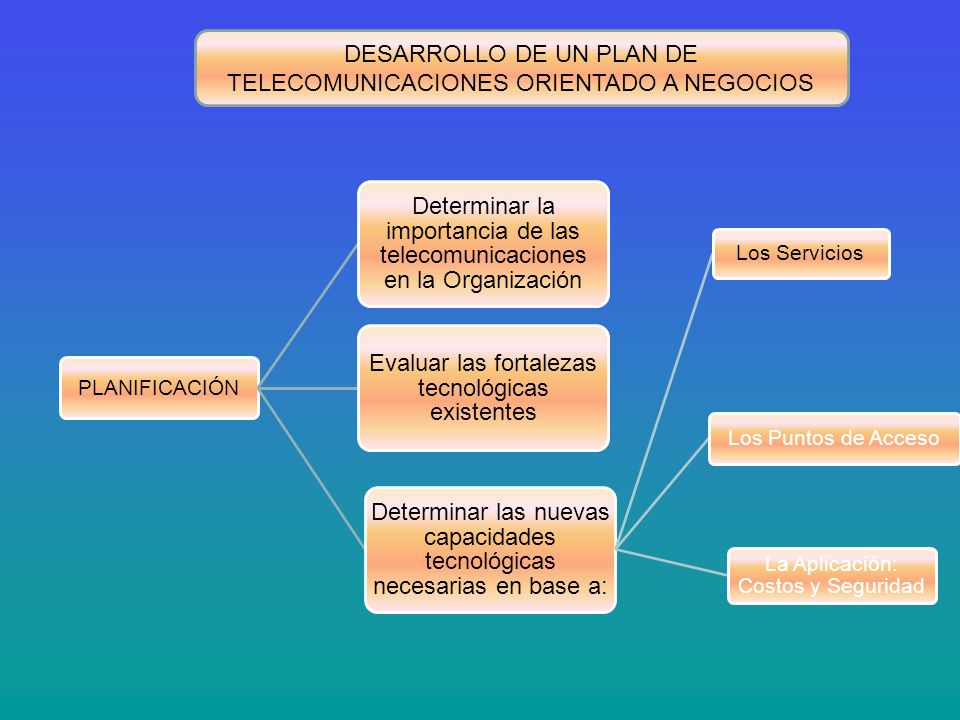

36 DESARROLLO DE UN PLAN DE TELECOMUNICACIONES ORIENTADO A NEGOCIOS
PLANIFICACIÓN Determinar la importancia de las telecomunicaciones en la Organización Evaluar las fortalezas tecnológicas existentes Determinar las nuevas capacidades tecnológicas necesarias en base a: Los Servicios Los Puntos de Acceso La Aplicación: Costos y Seguridad

37 SINOPSIS GERENCIAL ADMINISTRACIÓN ORGANIZACIÓN TECNOLOGÍA
