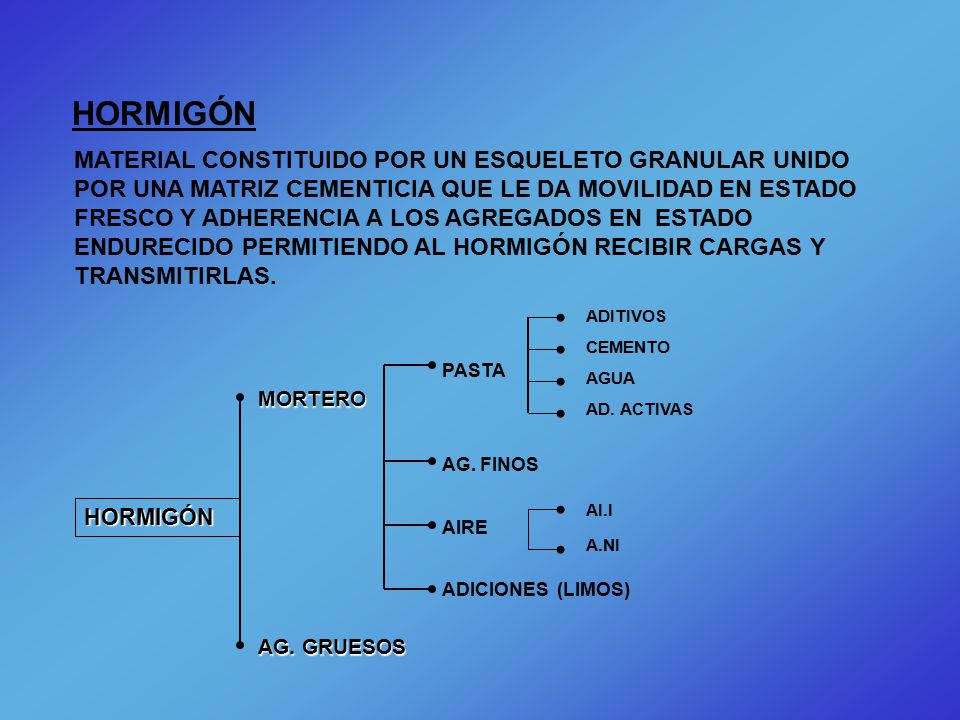

1 HORMIGÓN MATERIAL CONSTITUIDO POR UN ESQUELETO GRANULAR UNIDO POR UNA MATRIZ CEMENTICIA QUE LE DA MOVILIDAD EN ESTADO FRESCO Y ADHERENCIA A LOS AGREGADOS EN ESTADO ENDURECIDO PERMITIENDO AL HORMIGÓN RECIBIR CARGAS Y TRANSMITIRLAS. ADITIVOS CEMENTO AGUA AD. ACTIVAS PASTA AG. FINOS AIRE ADICIONES (LIMOS) MORTERO HORMIGÓN AI.I A.NI AG. GRUESOS

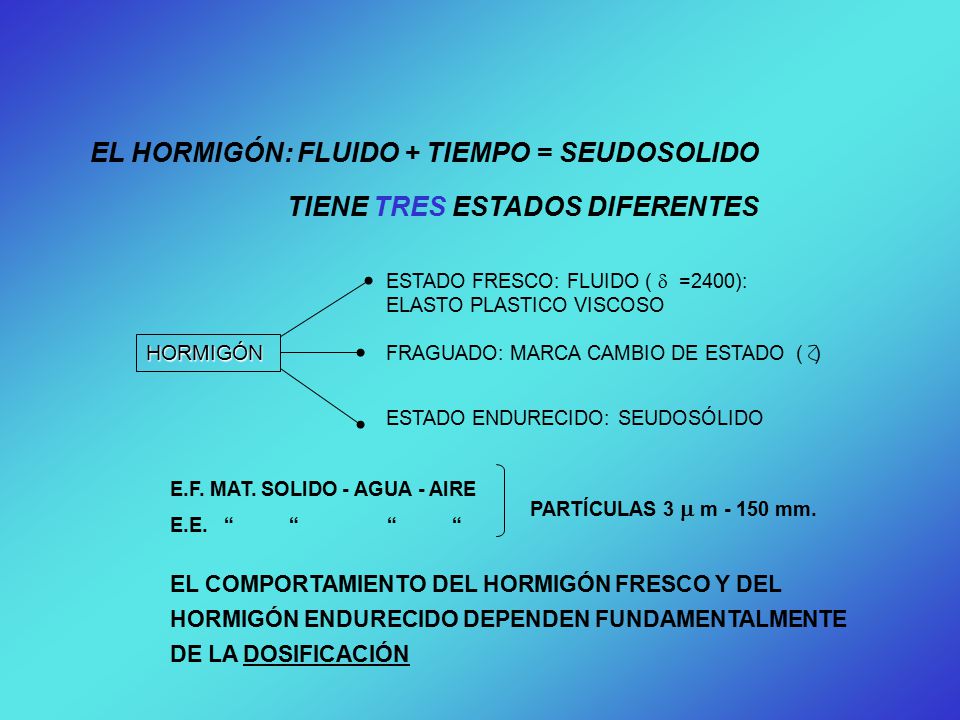

2 EL HORMIGÓN: FLUIDO + TIEMPO = SEUDOSOLIDO
TIENE TRES ESTADOS DIFERENTES ESTADO FRESCO: FLUIDO (  =2400): ELASTO PLASTICO VISCOSO HORMIGÓN FRAGUADO: MARCA CAMBIO DE ESTADO ( ) ESTADO ENDURECIDO: SEUDOSÓLIDO E.F. MAT. SOLIDO - AGUA - AIRE E.E. “ “ “ “ PARTÍCULAS 3  m mm. EL COMPORTAMIENTO DEL HORMIGÓN FRESCO Y DEL HORMIGÓN ENDURECIDO DEPENDEN FUNDAMENTALMENTE DE LA DOSIFICACIÓN

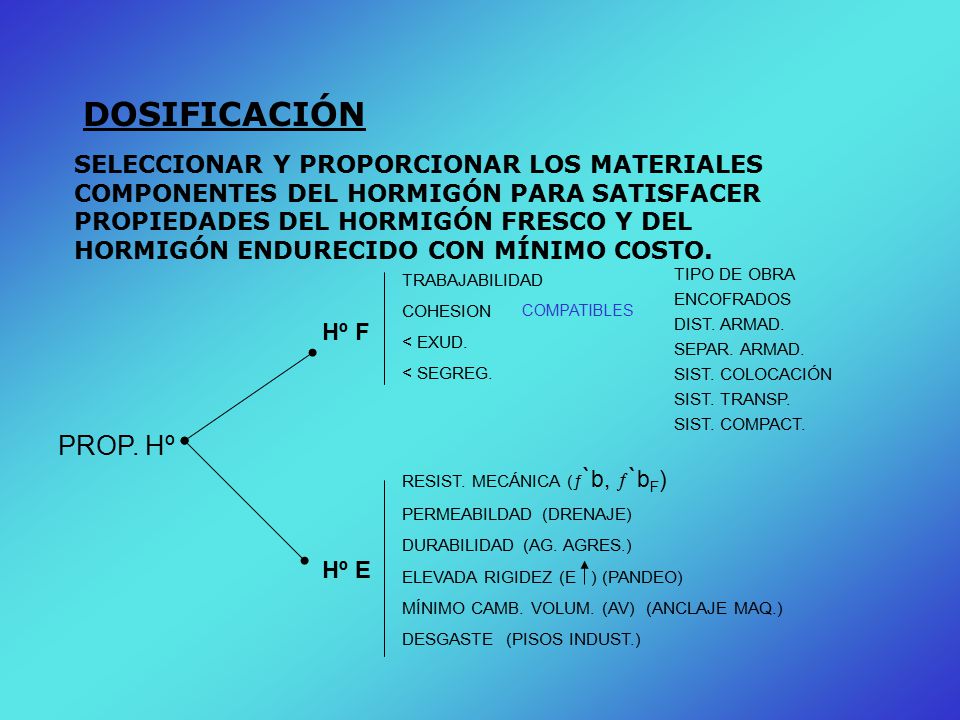

3 DOSIFICACIÓN SELECCIONAR Y PROPORCIONAR LOS MATERIALES COMPONENTES DEL HORMIGÓN PARA SATISFACER PROPIEDADES DEL HORMIGÓN FRESCO Y DEL HORMIGÓN ENDURECIDO CON MÍNIMO COSTO. TRABAJABILIDAD COHESION < EXUD. < SEGREG. TIPO DE OBRA ENCOFRADOS DIST. ARMAD. SEPAR. ARMAD. SIST. COLOCACIÓN SIST. TRANSP. SIST. COMPACT. COMPATIBLES Hº F PROP. Hº RESIST. MECÁNICA (ƒ`b, `bF) PERMEABILDAD (DRENAJE) DURABILIDAD (AG. AGRES.) ELEVADA RIGIDEZ (E ) (PANDEO) MÍNIMO CAMB. VOLUM. (AV) (ANCLAJE MAQ.) DESGASTE (PISOS INDUST.) Hº E

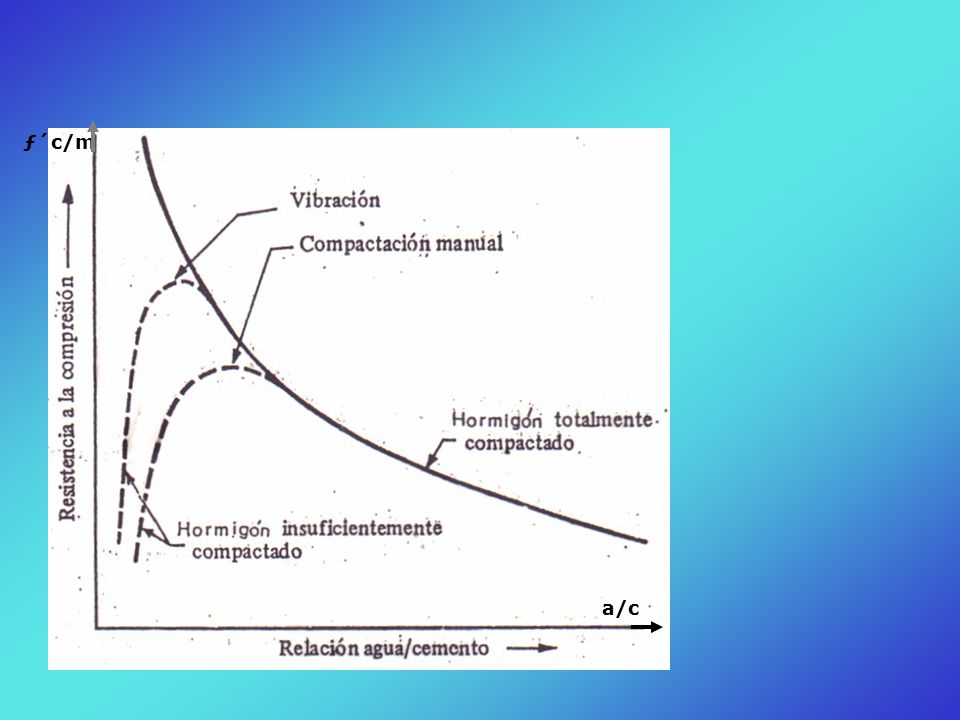

4 ƒ´c/m a/c

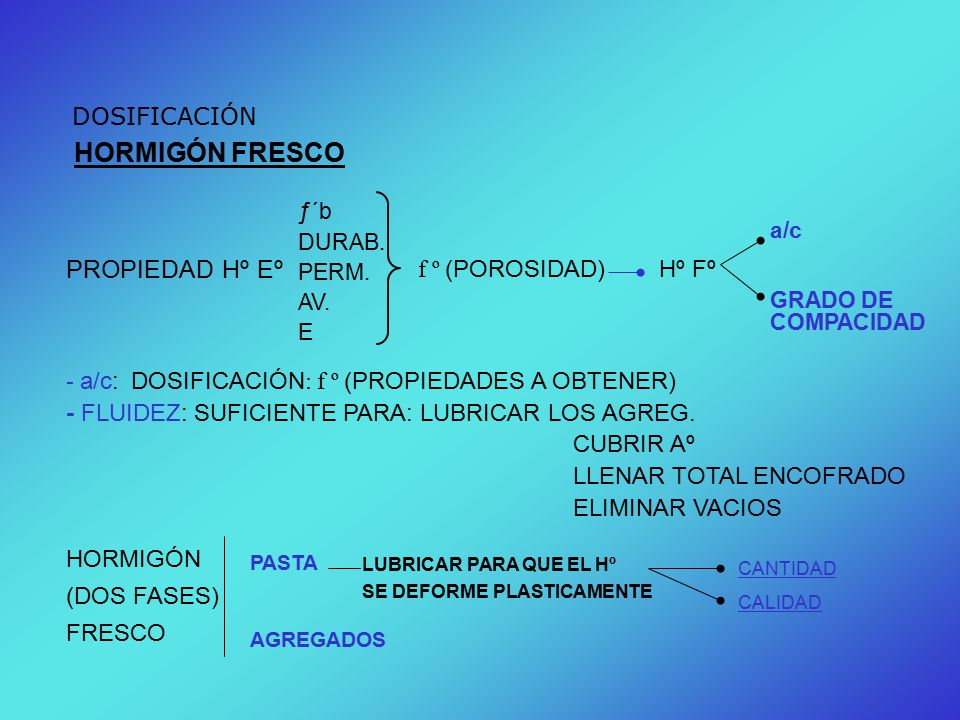

5 HORMIGÓN FRESCO PROPIEDAD Hº Eº DOSIFICACIÓN f º (POROSIDAD) Hº Fº
ƒ´b DURAB. PERM. AV. E a/c GRADO DE COMPACIDAD PROPIEDAD Hº Eº f º (POROSIDAD) Hº Fº - a/c: DOSIFICACIÓN: f º (PROPIEDADES A OBTENER) - FLUIDEZ: SUFICIENTE PARA: LUBRICAR LOS AGREG. CUBRIR Aº LLENAR TOTAL ENCOFRADO ELIMINAR VACIOS HORMIGÓN (DOS FASES) FRESCO PASTA AGREGADOS LUBRICAR PARA QUE EL Hº SE DEFORME PLASTICAMENTE CANTIDAD CALIDAD

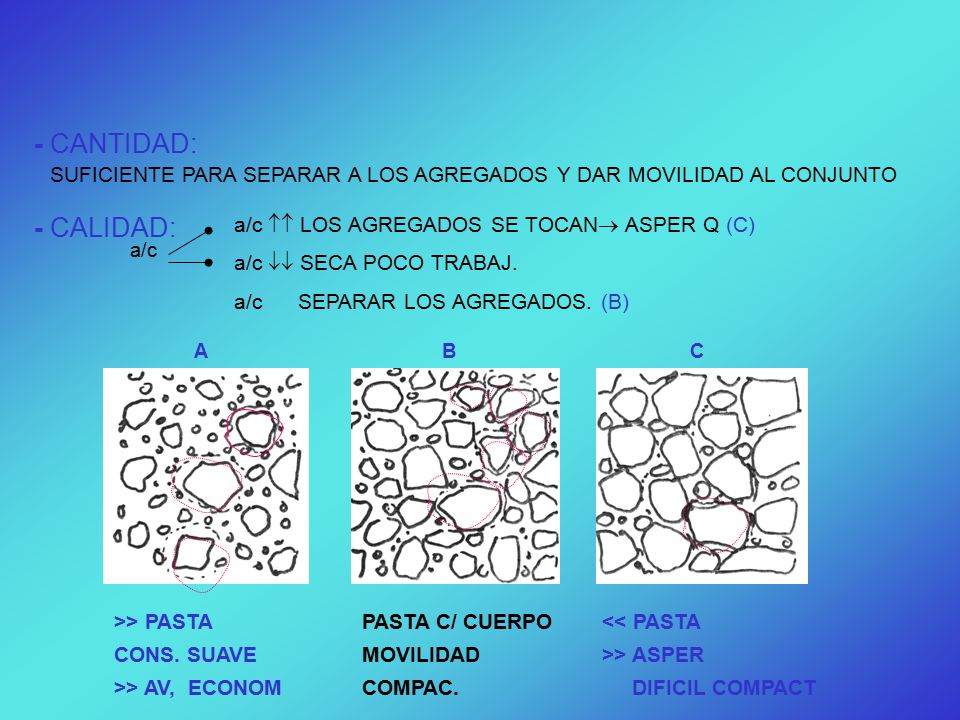

6 - CANTIDAD: SUFICIENTE PARA SEPARAR A LOS AGREGADOS Y DAR MOVILIDAD AL CONJUNTO - CALIDAD: a/c  LOS AGREGADOS SE TOCAN ASPER Q (C) a/c  SECA POCO TRABAJ. a/c SEPARAR LOS AGREGADOS. (B) a/c A B C >> PASTA CONS. SUAVE >> AV, ECONOM PASTA C/ CUERPO MOVILIDAD COMPAC. << PASTA >> ASPER DIFICIL COMPACT

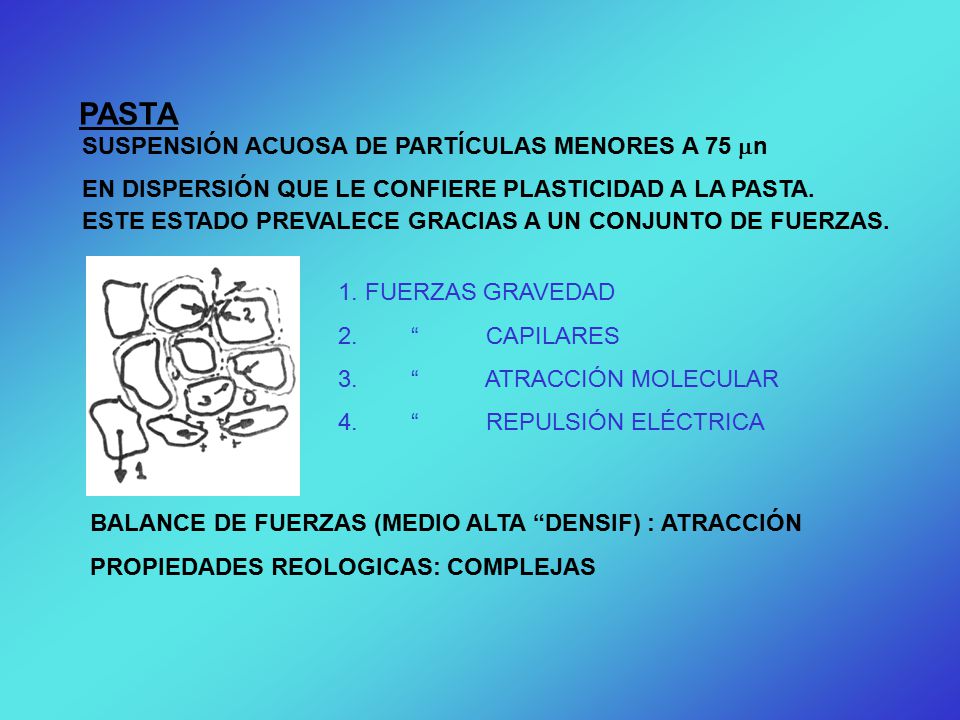

7 PASTA SUSPENSIÓN ACUOSA DE PARTÍCULAS MENORES A 75 n
EN DISPERSIÓN QUE LE CONFIERE PLASTICIDAD A LA PASTA. ESTE ESTADO PREVALECE GRACIAS A UN CONJUNTO DE FUERZAS. 1. FUERZAS GRAVEDAD “ CAPILARES “ ATRACCIÓN MOLECULAR “ REPULSIÓN ELÉCTRICA BALANCE DE FUERZAS (MEDIO ALTA “DENSIF) : ATRACCIÓN PROPIEDADES REOLOGICAS: COMPLEJAS

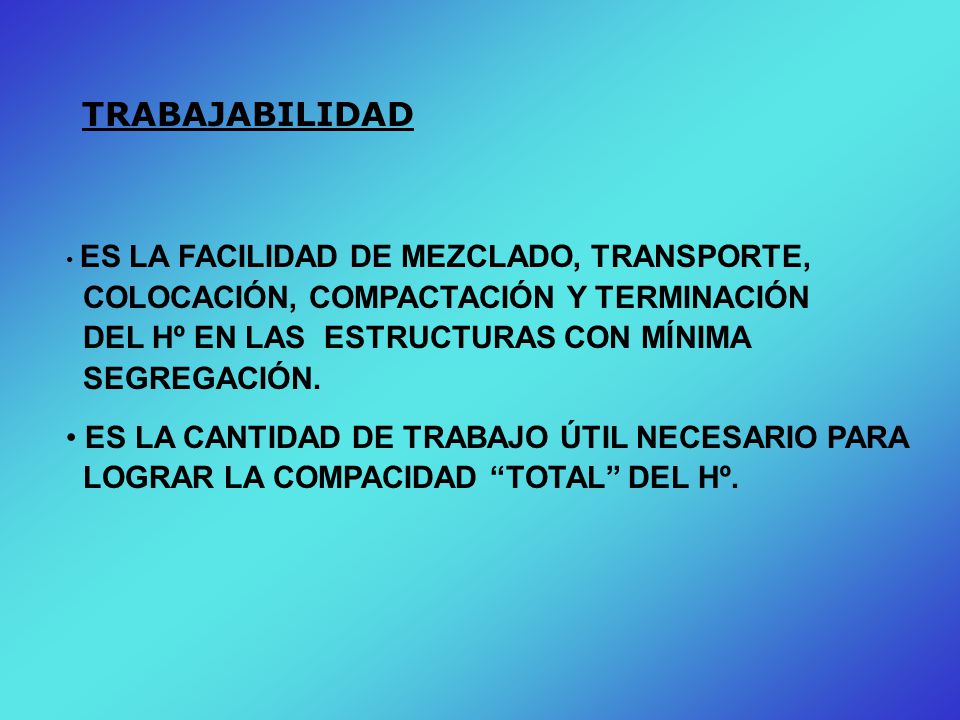

8 TRABAJABILIDAD ES LA FACILIDAD DE MEZCLADO, TRANSPORTE, COLOCACIÓN, COMPACTACIÓN Y TERMINACIÓN DEL Hº EN LAS ESTRUCTURAS CON MÍNIMA SEGREGACIÓN. ES LA CANTIDAD DE TRABAJO ÚTIL NECESARIO PARA LOGRAR LA COMPACIDAD “TOTAL” DEL Hº.

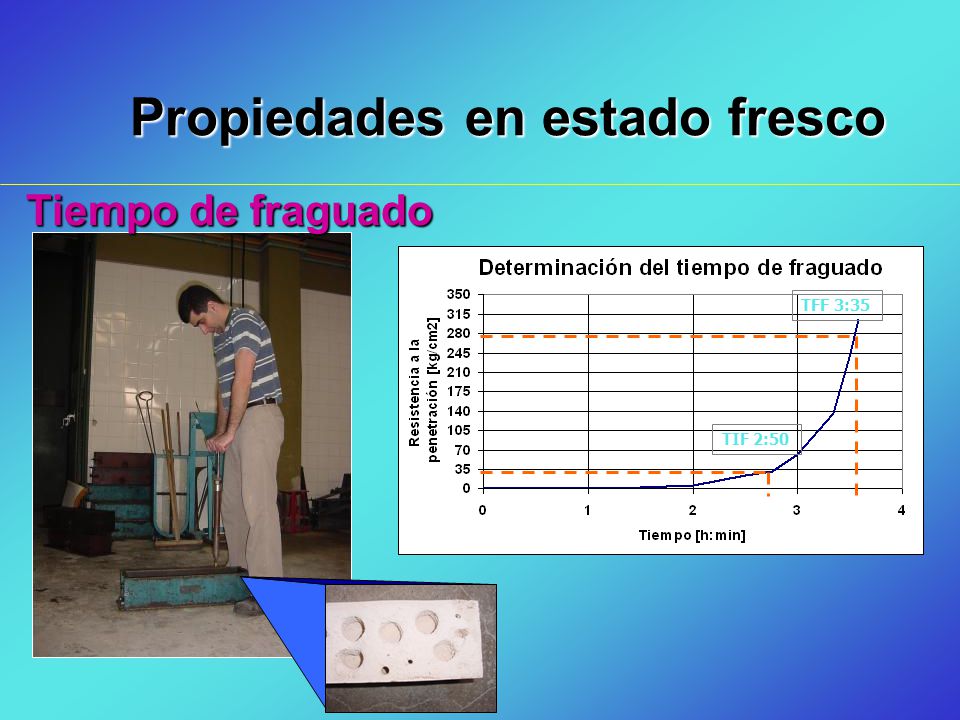

9 Propiedades en estado fresco
Tiempo de fraguado TFF 3:35 TIF 2:50

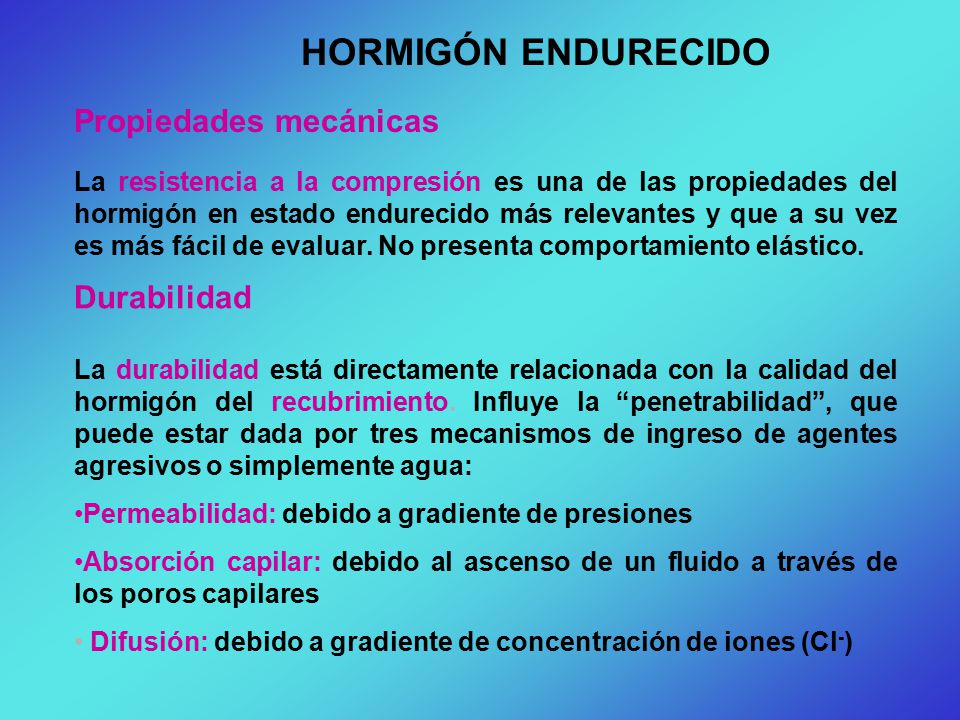

10 HORMIGÓN ENDURECIDO Propiedades mecánicas Durabilidad
La resistencia a la compresión es una de las propiedades del hormigón en estado endurecido más relevantes y que a su vez es más fácil de evaluar. No presenta comportamiento elástico. Durabilidad La durabilidad está directamente relacionada con la calidad del hormigón del recubrimiento. Influye la “penetrabilidad”, que puede estar dada por tres mecanismos de ingreso de agentes agresivos o simplemente agua: Permeabilidad: debido a gradiente de presiones Absorción capilar: debido al ascenso de un fluido a través de los poros capilares Difusión: debido a gradiente de concentración de iones (Cl-)

11 Efecto de la porosidad sobre la resistencia a la compresión
Porosidad capilar [%]

12 Resistencia a la compresión IRAM 1546
Probetas cilíndricas: 150 mm x 300 mm Caras encabezadas con mortero de azufre, grafito y arena para mantener la planicidad y perpendicularidad al eje longitudinal Condiciones del equipo: Error en la carga aplicada +/- 1% Condiciones del ensayo: Velocidad de aplicación de la carga: 1.3 mm/min (maq. Tornillo), 0.14 a 0.34 MPa/s (maq. Hidráulicas) Probetas cilíndricas de 15 x 30 cm encabezadas

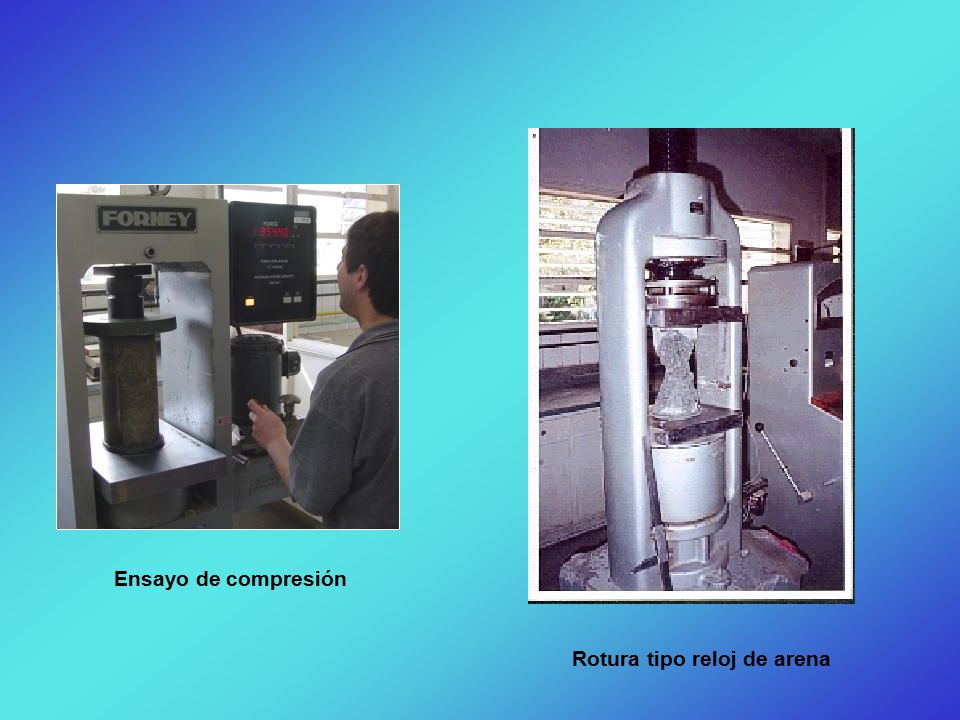

13 Ensayo de compresión Rotura tipo reloj de arena

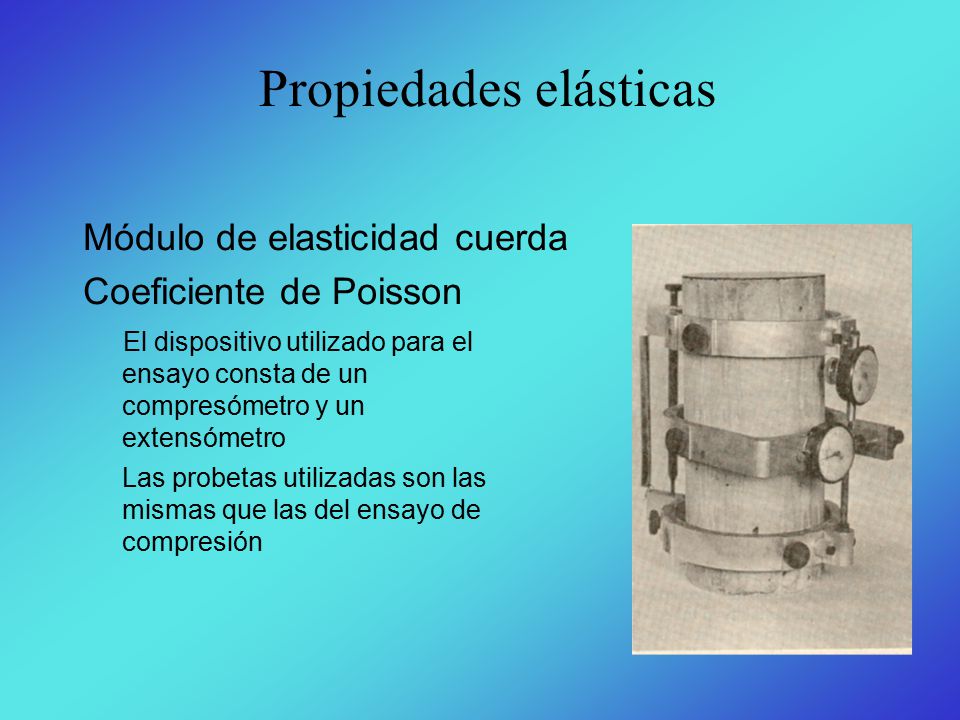

14 Propiedades elásticas
Módulo de elasticidad cuerda Coeficiente de Poisson El dispositivo utilizado para el ensayo consta de un compresómetro y un extensómetro Las probetas utilizadas son las mismas que las del ensayo de compresión

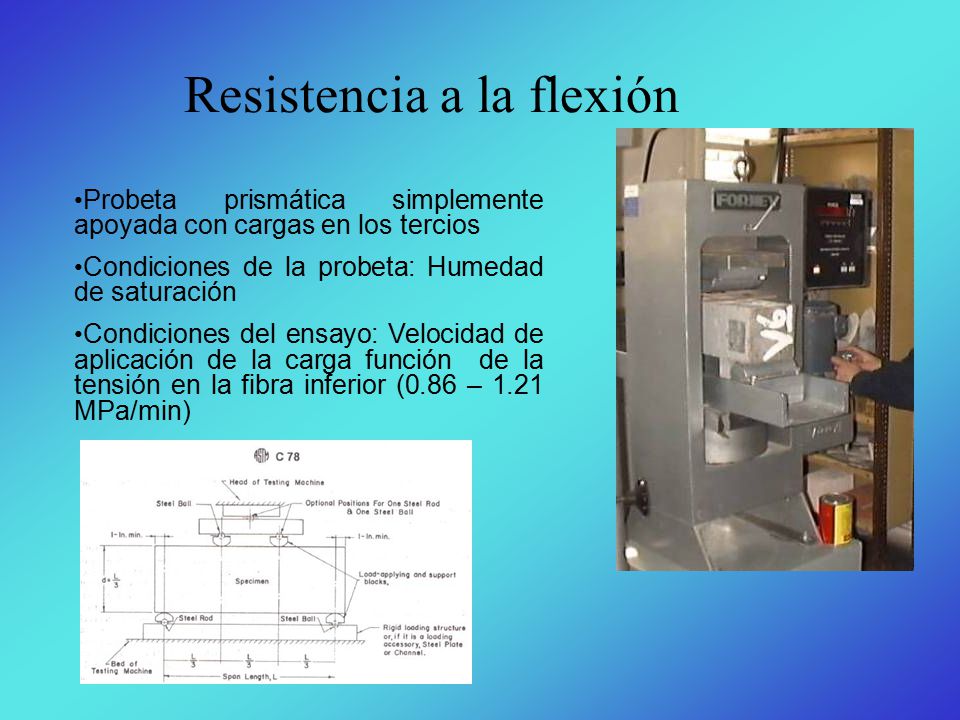

15 Resistencia a la flexión
Probeta prismática simplemente apoyada con cargas en los tercios Condiciones de la probeta: Humedad de saturación Condiciones del ensayo: Velocidad de aplicación de la carga función de la tensión en la fibra inferior (0.86 – 1.21 MPa/min)

16 Durabilidad La durabilidad está directamente relacionada con la calidad del hormigón del recubrimiento. Influye la “penetrabilidad”, que puede estar dada por tres mecanismos de ingreso de agentes agresivos o simplemente agua: Permeabilidad: debido a gradiente de presiones Absorción capilar: debido al ascenso de un fluido a través de los poros capilares Difusión: debido a gradiente de concentración de iones (Cl-)

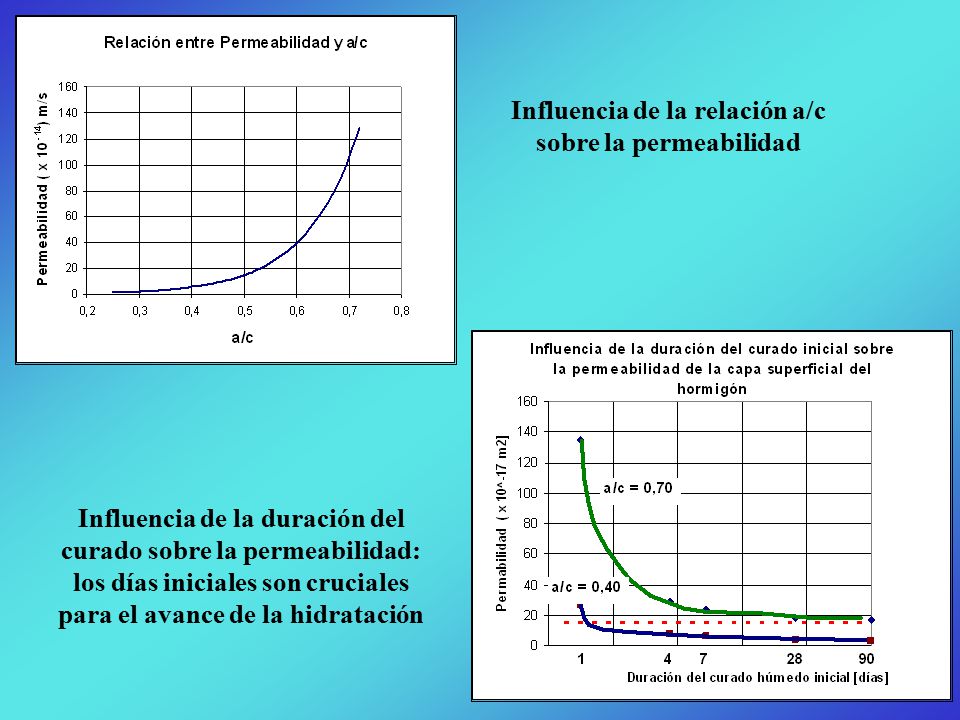

17 Influencia de la relación a/c sobre la permeabilidad
Influencia de la duración del curado sobre la permeabilidad: los días iniciales son cruciales para el avance de la hidratación

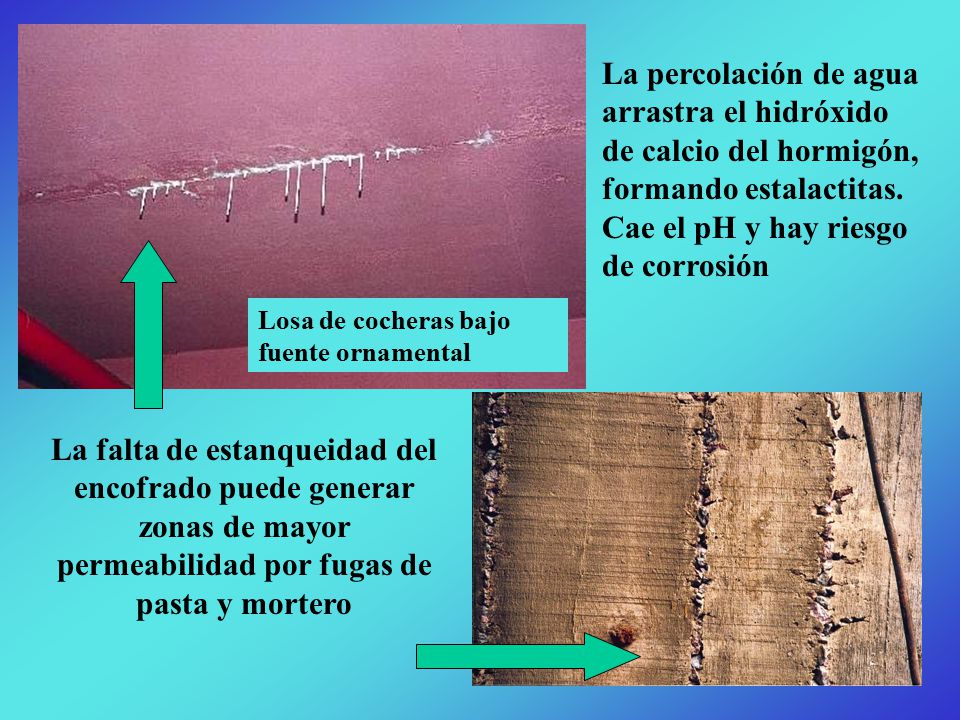

18 La percolación de agua arrastra el hidróxido de calcio del hormigón, formando estalactitas. Cae el pH y hay riesgo de corrosión Losa de cocheras bajo fuente ornamental La falta de estanqueidad del encofrado puede generar zonas de mayor permeabilidad por fugas de pasta y mortero

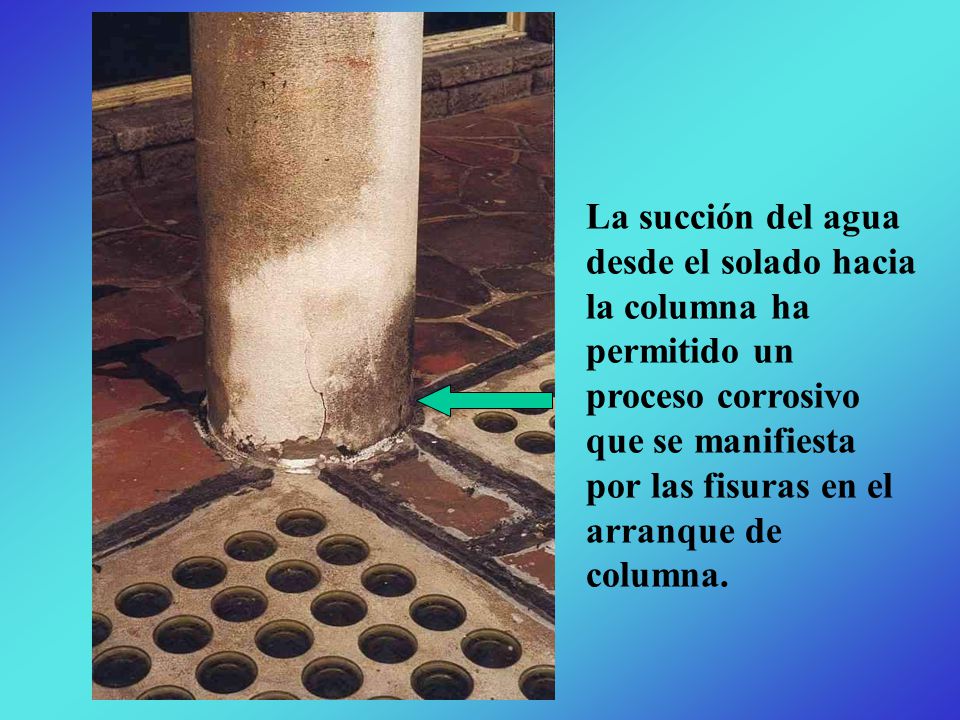

19 La succión del agua desde el solado hacia la columna ha permitido un proceso corrosivo que se manifiesta por las fisuras en el arranque de columna.

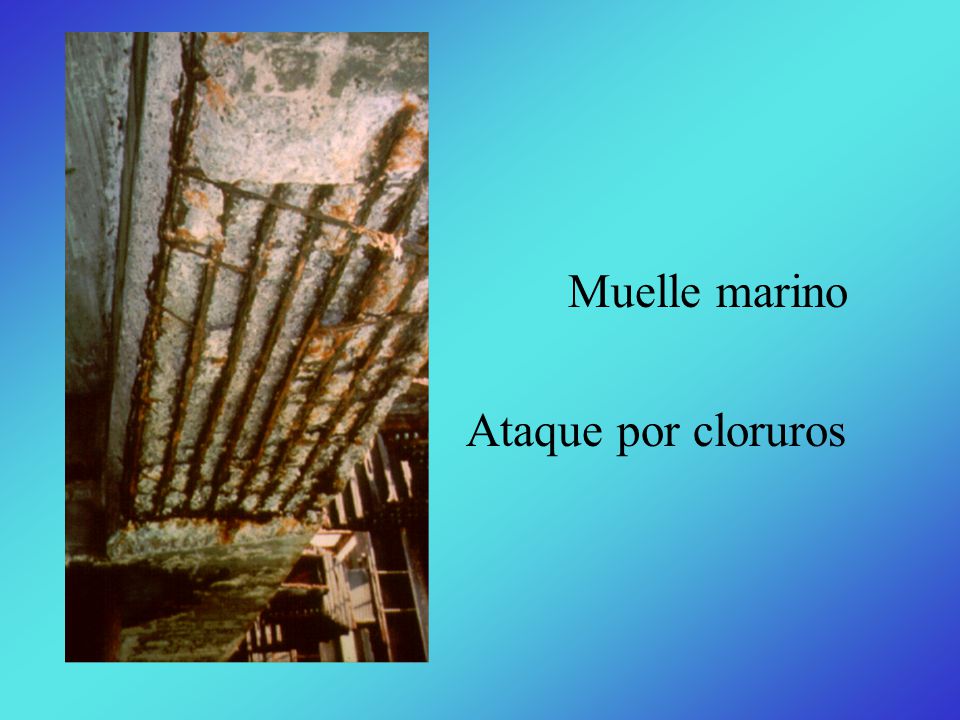

20 Muelle marino Ataque por cloruros

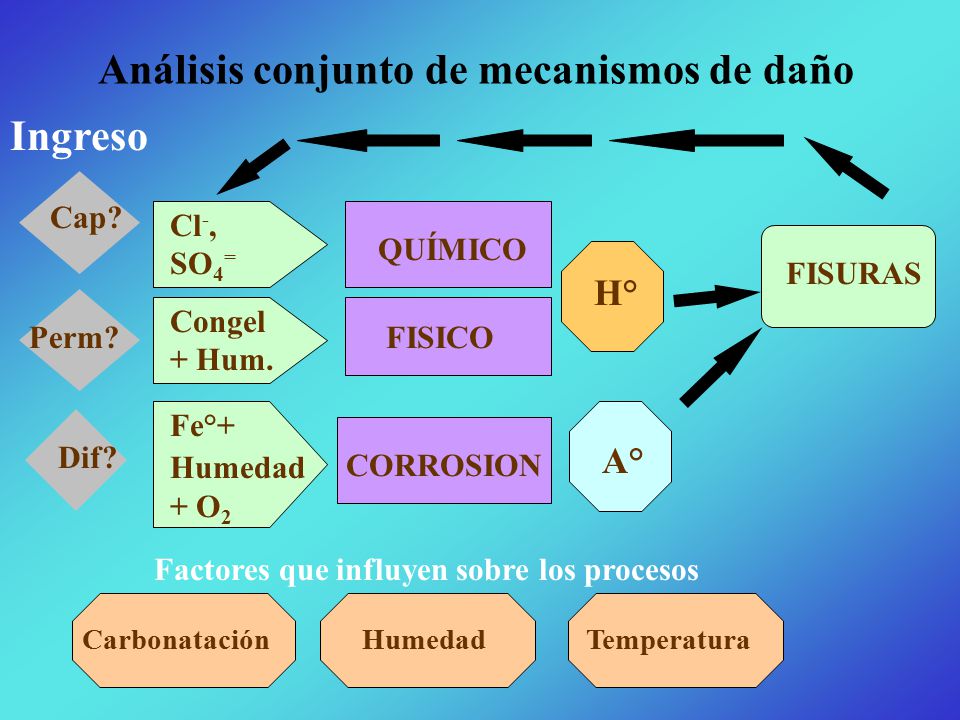

21 Análisis conjunto de mecanismos de daño
Ingreso Cap? Cl-, SO4= QUÍMICO FISURAS H° Congel + Hum. Perm? FISICO Fe°+ Humedad + O2 Dif? A° CORROSION Factores que influyen sobre los procesos Carbonatación Humedad Temperatura

22 Criterio general para prevención de patologías
Relación a:c baja disminuye la permeabilidad Elección del cemento adecuado Uso de adiciones minerales (puzolanas, escoria de alto horno) Uso de aditivos reductores de agua, superfluidificantes Espesor de recubrimiento adecuado (uso de separadores) Métodos de transporte, llenado y compactación adecuados al tipo de hormigón Curado eficiente
