1 INE 30 REFLEXION DEL DIA Aunque yo no sea el culpable de mis problemas, si soy el responsable de las soluciones Walter Salama PT

2 UNIDAD 7 CONTENIDO La ley de ohm Circuito en serie.
Circuito en paralelo Aplicaciones. Ejercicios prácticos PT

3 Ley de Ohm El Voltaje y la Intensidad de corriente que circula son directamente proporcionales. La Intensidad es inversamente proporcional a la Resistencia. PT

4 CONEXIÓN DE CIRCUITOS Circuitos en serie y en paralelo:
Imagina que tienes varias ampolletas. Y quieres conectarlas a una pila. Puedes hacerlo de dos maneras distintas: en serie o en paralelo. ¿qué significa esto? PT

5 Circuitos en serie y en paralelo
Como vimos en la diapositiva anterior, podemos conectar resistencias en serie o en paralelo. Desde el punto de vista de la fuente (f.e.m.), ella entrega el voltaje al circuito como si existiera “una sola resistencia” conectada, a esta resistencia le llamaremos resistencia equivalente, la pregunta que surge es: ¿cómo podemos determinar el valor de esa resistencia, a partir del valor de las resistencias conectadas? PT

6 Circuitos en serie Como todo los receptores eléctricos ofrecen determinada resistencia al paso de la corriente a través de ellos, reciben el nombre genérico de RESISTENCIAS, en la figura nos muestra en consecuencia tres resistencias en serie. - + R= 1 ohms R= 2 ohms R= 3 ohms V.t I. t PT

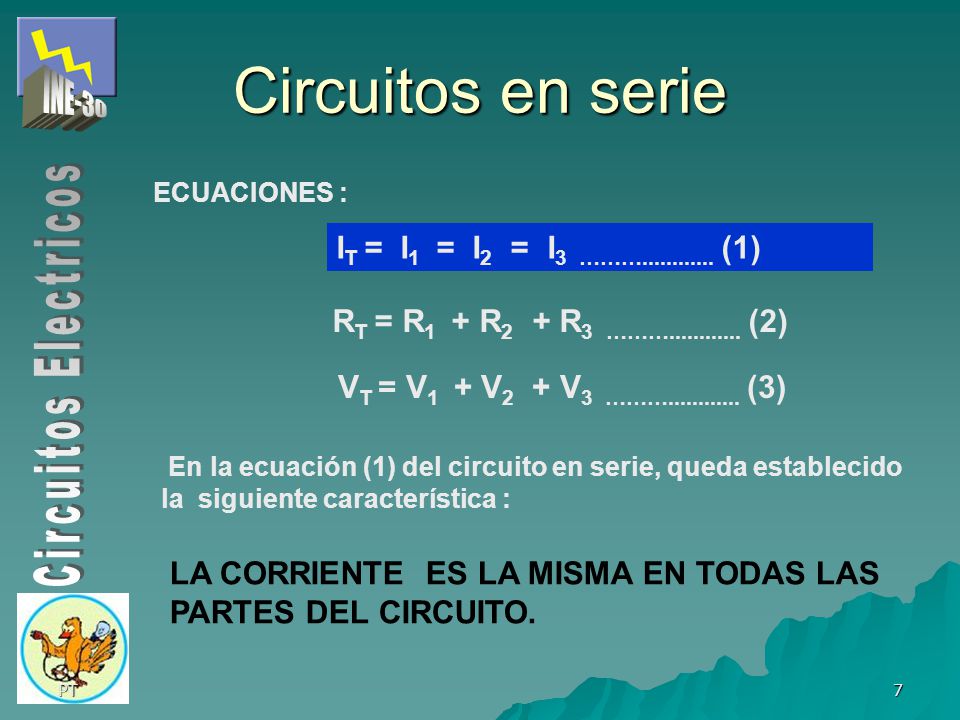

7 Circuitos en serie IT = I1 = I2 = I3 ………............ (1)
ECUACIONES : IT = I1 = I2 = I3 ……… (1) RT = R1 + R2 + R3 ……… (2) VT = V1 + V2 + V3 ……… (3) En la ecuación (1) del circuito en serie, queda establecido la siguiente característica : LA CORRIENTE ES LA MISMA EN TODAS LAS PARTES DEL CIRCUITO. PT

8 Circuitos en serie ECUACIONES : IT = I1 = I2 = I3 ……… (1) RT = R1 + R2 + R3 ……… (2) VT = V1 + V2 + V3 ……… (3) En la ecuación (2) del circuito en serie, queda establecido la siguiente característica : La resistencia total ofrecida por las tres resistencias, es igual a la suma de ellas . PT

9 Circuitos en serie IT = I1 = I2 = I3 ………............ (1)
ECUACIONES : IT = I1 = I2 = I3 ……… (1) RT = R1 + R2 + R3 ……… (2) VT = V1 + V2 + V3 ……… (3) En la ecuación (3) del circuito en serie, queda establecido la 2da Ley de KIRCHOFF que a la letra dice: LA SUMA DE LAS CAIDAS DE TENSION O VOLTAJE EN UN CIRCUITO CERRADO, EQUIVALE A LA TENSION O VOLTAJE TOTAL APLICADO. PT

10 Circuitos en serie Para obtener la resistencia equivalente de un arreglo de resistencias en serie, sólo tenemos que sumarlas: Req = R1 + R2 + R3 - + R= 1 ohms R= 2 ohms R= 3 ohms R= 6 ohms PT

11 Circuitos en serie Ejemplo:
Supongamos que conectamos una batería de 9 V a una resistencia de 3 Ohms. ¿cuánto vale la corriente? I=? R= 3 ohms V= 9 V - + V= R . I despejamos I I = V/R Reemplazamos los valores I = 9 V / 3  I= 3 A PT

12 Circuitos en paralelo VT = V1 = V2 = V3 …... (1)
En estos circuitos todos los elementos están sometidos a la misma tensión y por cada uno circula una intensidad de corriente diferente. Para el calculo se establecen las siguientes. R= 1 R= 3 R= 2 - + ECUACIONES : VT = V1 = V2 = V3 …... (1) IT = I1 + I2 + I3 ……….. (2) RT = ______I________ …….(3) I/R1 I/R2 I/R3 PT

13 Circuitos en paralelo ECUACIONES : VT = V1 = V2 = V3 …... (1) IT = I1 + I2 + I3 ……….. (2) RT = ______I________ …….(3) I/R1 I/R2 I/R3 En la ecuación (1) del circuito en paralelo, queda establecido la siguiente característica : Todo los receptores están conectados a la misma tensión o voltaje. PT

14 Circuitos en paralelo VT = V1 = V2 = V3 …... (1)
ECUACIONES : VT = V1 = V2 = V3 …... (1) IT = I1 + I2 + I3 ……….. (2) RT = ______I________ …….(3) I/R1 I/R2 I/R3 En la ecuación (2) del circuito en paralelo, queda establecida la 1ra. Ley de KIRCHHOFF que a la letra dice : LA SUMA DE LAS CORRIENTES QUE ENTRAN A UN NODO O EMPALME DE UN CIRCUITO, ES IGUAL A LA SUMA DE LAS CORRIENTES QUE SALEN. PT

15 Circuitos en paralelo VT = V1 = V2 = V3 …... (1)
ECUACIONES : VT = V1 = V2 = V3 …... (1) IT = I1 + I2 + I3 ……….. (2) RT = ______I________ …….(3) I/R1 I/R2 I/R3 En la ecuación (3) del circuito en paralelo, queda establecida lo siguiente : La resistencia total presentada por el circuito es igual a la inversa de la suma de las inversas de las resistencia parciales. PT

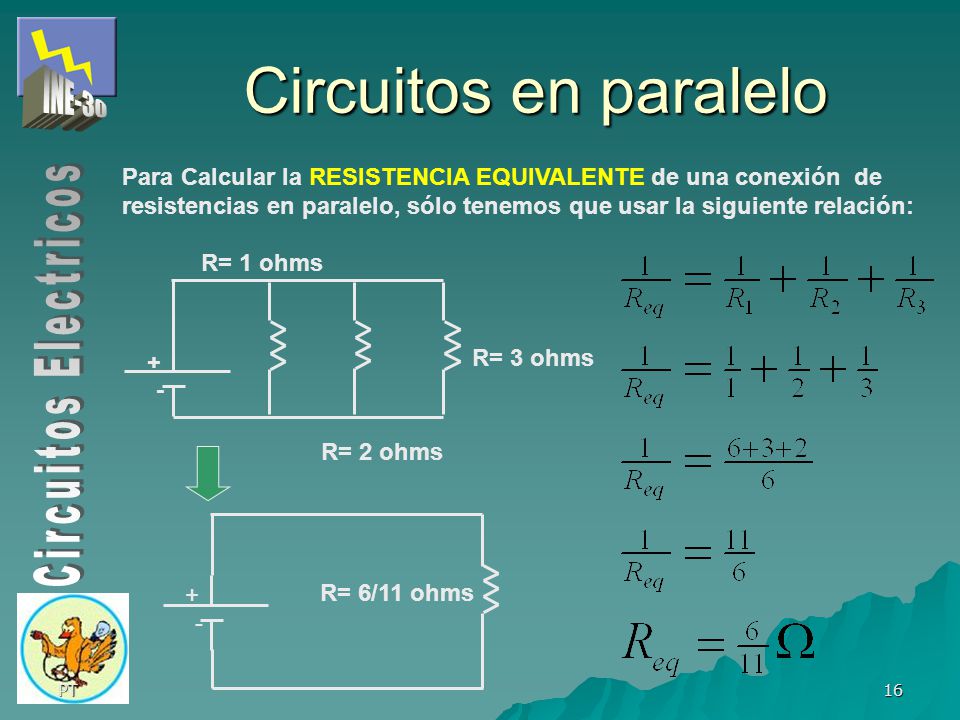

16 Circuitos en paralelo Para Calcular la RESISTENCIA EQUIVALENTE de una conexión de resistencias en paralelo, sólo tenemos que usar la siguiente relación: R= 1 ohms - + R= 3 ohms R= 2 ohms - + R= 6/11 ohms PT

17 Intensidad de la corriente eléctrica: Potencia eléctrica
Los electrodomésticos, indican la potencia que consumen, por ejemplo, sabemos que un hervidor de agua usa 2000 Watts, esto es una medida de la energía que consumen por segundo de funcionamiento. La potencia eléctrica se calcula así: P = V·I, o usando la ley de ohm: P = V·I = V2/R = I2·R La potencia eléctrica se mide en Watts, W 1 W = 1 V · 1 A PT

18 Intensidad de la corriente eléctrica: Potencia eléctrica.
Por ejemplo: Por una ampolleta de 100 W, conectada a una tensión de 220 V, pasa una corriente de 0.45 Ampere PT

19 Ejercicio 1 Una resistencia de 9 Ω se conecta a una pila de 4´5 V, que se comporta idealmente. Calcular la intensidad de la corriente que la recorrerá. La misma resistencia se conecta a otra pila y medimos una intensidad de 3 A. Calcular la diferencia de potencial entre sus extremos. I=? V= 4.5 V - + R= 9 ohms PT

20 Ejercicio 2 Una resistencia de valor desconocido, cuando se conecta a una pila de 9 V es recorrida por una intensidad de 4 A. calcular el valor de la resistencia. La misma resistencia se conecta a una pila de 1´5 V. Calcular el valor de la intensidad de la corriente que la recorrerá. I = 4 Amp V= 9 V - + R= ….? PT

21 Ejercicio 3 Una bombilla lleva la siguiente inscripción: 100 Watios, 220 V.  Determina: a )La intensidad cuando está conectada a 220 V. b )La resistencia de la bombilla. I = …..? V= 220 V - + R= ….? PT

22 Ejercicio 4 En el circuito en Paralelo dibujado determina:
la intensidad y diferencia de potencial o voltaje en cada resistencia la intensidad total (IT). I T= ….? I = ….? I = ….? PT

23 Ejercicio 5 Calcule la resistencia y la corriente máxima de un secador de pelo de 1000 [ Watios ], conectada a una fuente de 220[V]. I =…….? 1000 Watios V= 220 V - + R= ….? PT
