1 VOZ SOBRE IP *CARACTERISTICAS ESCENCIALES DE VOZ IP: * Es conocido también como protocolo de internet o (internet protocol) * Por medio de un grupo de técnicas se hace posible que la voz viaje a través de este usando para esto un protocolo ip nombrado anteriormente (internet protocol),en otras palabras se envía la señal de voz en forma digital en paquetes en lugar de enviarla (en forma digital o analógica) a través de circuitos disponibles sólo para telefonía como una compañía telefónica normal o PSTN (red telefónica publica conmutada). * El tráfico de Voz sobre IP puede circular por cualquier red IP, incluyendo aquellas conectadas a Internet, como por ejemplo redes de área local (LAN).

2 fig:Diagrama de interconexión
Voz ip y telefonía ip VOZ IP : Es la tecnología(grupo de normas, dispositivos, protocolos) que permite la transmisión de voz sobre el protocolo ip. fig:Diagrama de interconexión Telefonía ip: es el grupo de las nuevas funciones que cumple la telefonía actualmente, gracias a poder portar la voz sobre el protocolo IP en redes de datos.

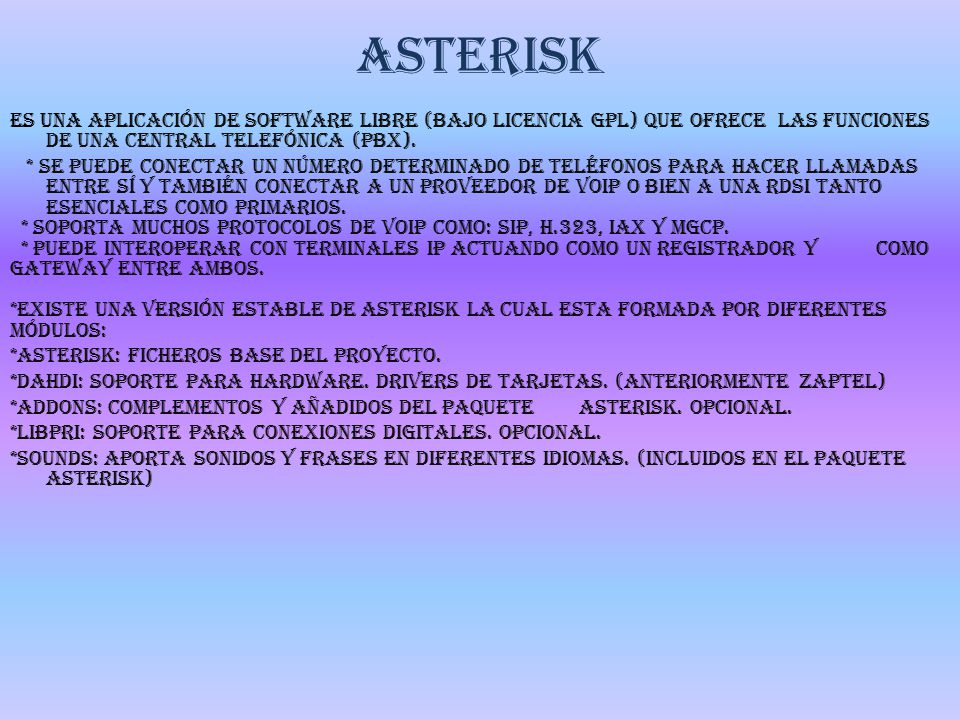

3 ASTERISK Es una aplicación de software libre (bajo licencia GPL) que ofrece las funciones de una central telefónica (PBX). * Se puede conectar un número determinado de teléfonos para hacer llamadas entre sí y también conectar a un proveedor de VoIP o bien a una RDSI tanto esenciales como primarios. * soporta muchos protocolos de VoIP como: SIP, H.323, IAX y MGCP. * Puede interoperar con terminales IP actuando como un registrador y como Gateway entre ambos. *Existe una versión estable de asterisk la cual esta formada por diferentes módulos: *Asterisk: Ficheros base del proyecto. *DAHDI: Soporte para hardware. Drivers de tarjetas. (Anteriormente ZAPTEL) *Addons: Complementos y añadidos del paquete Asterisk. Opcional. *Libpri: Soporte para conexiones digitales. Opcional. *Sounds: Aporta sonidos y frases en diferentes idiomas. (Incluidos en el paquete Asterisk)

4 H 323 *Es una recomendación de la unión internacional de telecomunicaciones que especifica los protocolos para proveer sesiones de comunicación audiovisual sobre paquetes de red. *Es muy usado para Voz sobre IP (VoIP, Telefonía de internet o Telefonía IP) y para videoconferencia basada en IP. Es un grupo de reglas ITU para comunicaciones multimedia los cuales van enfocados a los terminales, equipos y servicios formando una señalización en redes IP. *No garantiza una calidad de servicio, y en el transporte de datos cabe la posibilidad de que sea o no confiable; un ejm es: que en voz o vídeo, nunca es muy seguro o confiable. *Además, es independiente de la topología de la red y permite pasarelas, haciendo posible el uso de más de un canal de cada tipo (voz, vídeo, datos) simultáneamente o al mismo tiempo. *fue el primer estándar de VoIP en adoptar el estándar de IETF de RTP (Protocolo de Transporte en tiempo Real) para transportar audio y vídeo sobre redes IP.

5 SIP O PROTOCOLO DE SEÑALIZACION
El SIP es un protocolo basado en texto que utiliza la codificación Utf-8 * es un protocolo de señalización para voz, telefonía, presencia, notificación de eventos y mensajería instantánea a través de Internet. Es usado para crear, modificar y terminar sesiones con uno o mas participantes Hace uso de servidores proxy para ayudar a encaminar peticiones a la ubicación del usuario Fue creado por IETF MMUSIC (Multiparty Multimedia Session Control) y, a partir de Septiembre de 1999, pasó al grupo de trabajo IETF SIP. . Este protocolo similar a HTTP, el protocolo de Web, o SMTP. Los mensajes consisten de encabezados y un cuerpo de mensaje. * Los cuerpos de mensaje de SIP para las llamadas telefónicas se definen en SDP - protocolo de descripción de la sesión. Sus aplicaciones usan el puerto 5060 para ambos UDP y TCP. SIP puede utilizar otros transportes Este protocolo ofrece todas las capacidades y las características normales de la telefonía de Internet como: llamada o transferencia de medios conferencia de llamada llamada en espera Ya que SIP es un protocolo flexible, es posible añadir más características y mantener la interoperabilidad hacia atrás.

6 PROTOCOLOS UTILIZADOS EN LA VOZ IP
G711 G729 GSM SU PRINCIPAL FUNCION LA CUMPLE EN TELEFONIA PUES ES UN ESTANDAR DE LA ITU-T PARA LA COMPRESION DE AUDIO.es un representa señales de audio con frecuencias de la voz humana, por medio de muestras comprimidas de una señal de audio digital con una tasa de muestreo de 8000 muestras por segundo. * El codificador G.711 provee un flujo de datos de 64 kbit/s. *Posee dos algoritmos principales el: µ-law (usado en Norte América y Japón) y el A-law (usado en Europa y el resto del mundo) *Los dos algoritmos son logarítmicos, pero el A-lAw fue concretamente diseñado para ser hecho en una computadora. *Este estándar también define un código para secuencia de repetición de valores, el cual especifica el nivel de potencia de 0 dB es un algoritmo de compresión de datos de audio ,para la voz que comprime audio de voz en en pequeños pedazos de 10 milisegundos *Es muy usado en voip por sus bajos exigencias en ancho de banda. *usa una tasa de bits de 8 kbit/s, pero existen extensiones, las cuales ofrecen también tasas de 6.4 kbit/s y de 11.8 kbit/s para buena o mala calidad en la conversación. O sistema global para las comunicaciones móviles *Es un sistema estándar para las comunicaciones móviles que une tecnología digital. *Es considerado, por su velocidad de transmisión y otras características, un estándar de segunda generación (2G). *Su extensión a 3G se denomina UMTS y difiere en su mayor velocidad de transmisión, el uso de una arquitectura de red levemente distinta y sobre todo en el uso de distintos protocolos de radio (W-CDMA). Este es uno de los estándares mas extendidos en el mundo ya que usa un 82% de sus terminales. Al realizar una llamada: *CODIGOS ESTANDAR Activar: *31# [SEND] Cancelar: #31# [SEND] Estado: *#31# [SEND] Al recibir Activar: *30# [SEND] Cancelar: #30# [SEND] Estado: *#30# [SEND] Temporal (solo para una llamada) No mostrar: #31#NUMERO [SEND] Mostrar: *31#NUMERO [SEND] Mostrar el código (IMEI del teléfono Marcar *#06#

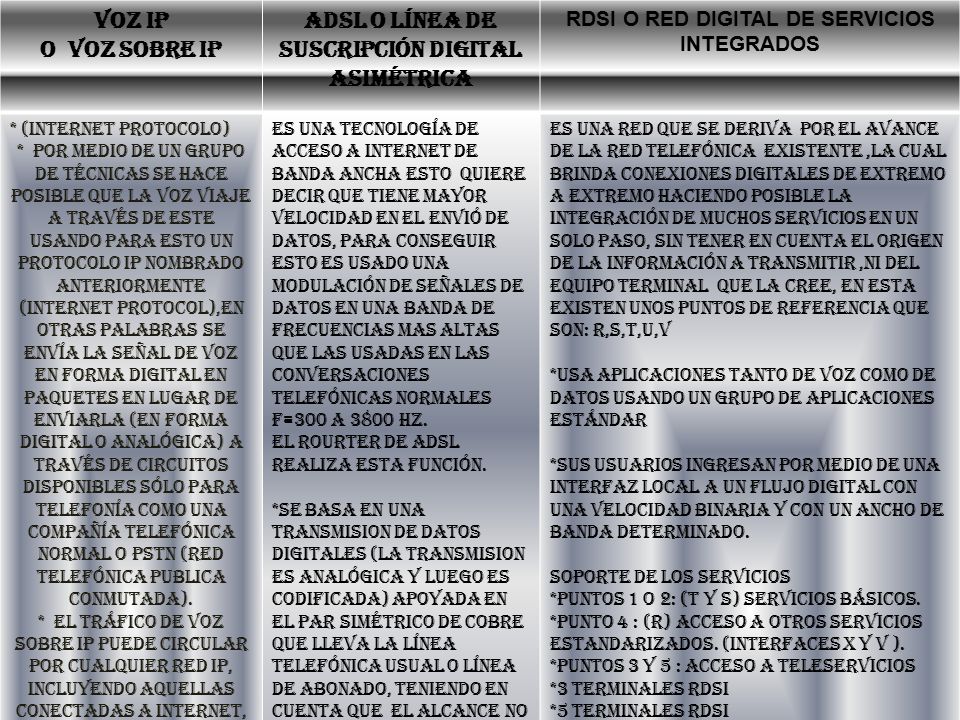

7 VOZ IP O VOZ SOBRE IP ADSL o línea de suscripción digital asimétrica
RDSI O RED DIGITAL DE SERVICIOS INTEGRADOS * (internet protocolo) * por medio de un grupo de técnicas se hace posible que la voz viaje a través de este usando para esto un protocolo ip nombrado anteriormente (internet protocol),en otras palabras se envía la señal de voz en forma digital en paquetes en lugar de enviarla (en forma digital o analógica) a través de circuitos disponibles sólo para telefonía como una compañía telefónica normal o PSTN (red telefónica publica conmutada). * El tráfico de Voz sobre IP puede circular por cualquier red IP, incluyendo aquellas conectadas a Internet, como por ejemplo redes de área local (LAN). Los Protocolos que son usados para llevar las señales de voz sobre la red IP son usualmente representados como protocolos de Voz sobre IP o protocolos IP. Pueden ser vistos como implementaciones comerciales de la "Red experimental de Protocolo de Voz" inventada por ARPANET. Es una tecnología de acceso a internet de banda ancha esto quiere decir que tiene mayor velocidad en el envió de datos, para conseguir esto es usado una modulación de señales de datos en una banda de frecuencias mas altas que las usadas en las conversaciones telefónicas normales F=300 a 3800 Hz. El rourter de ADSL realiza esta función. *se basa en una transmision de datos digitales (la transmision es analógica y luego es codificada) apoyada en el par simétrico de cobre que lleva la línea telefónica usual o línea de abonado, teniendo en cuenta que el alcance no supere los 5,5 km medidos desde la Central Telefónica, o no haya otros servicios por el mismo cable que puedan crear inferencia. Es una red que se deriva por el avance de la red telefónica existente ,la cual brinda conexiones digitales de extremo a extremo haciendo posible la integración de muchos servicios en un solo paso, sin tener en cuenta el origen de la información a transmitir ,ni del equipo terminal que la cree, en esta existen unos puntos de referencia que son: r,s,t,u,v *usa aplicaciones tanto de voz como de datos usando un grupo de aplicaciones estándar *sus usuarios ingresan por medio de una interfaz local a un flujo digital con una velocidad binaria y con un ancho de banda determinado. soporte de los servicios *puntos 1 o 2: (t y s) servicios básicos. *punto 4 : (r) acceso a otros servicios estandarizados. (interfaces x y v ). *puntos 3 y 5 : acceso a teleservicios *3 terminales RDSI *5 terminales RDSI ALGUNAS DE SUS CONEXIONES circuitos conmutados sobre el canal b la configuración de red y protocolos para conmutación de circuitos involucran usuario y la red de establecimiento y cierre de llamadas, y para acceso a las instalaciones de la red . *Una de sus ventajas es que evita los cargos altos de telefonía en especial de larga distancia En ocasiones hay ahorros pero es por que usan un solo canal para voz y datos en especial cuando el abonado no utiliza toda la capacidad de la red ya existente y esa capacidad la usan para voz ip sin generase mas costos. Existen dos tipos de servicio de PSTN a VoIP: *Discado Entrante Directo o DD *Números de acceso. DID conecta a quien hace la llamada directamente al usuario VoIP ,por otro lado los Números de Acceso requieren que este introduzca el número de extensión del usuario de VoIP. Los Números de acceso son usualmente cobrados como una llamada local para el llamante desde la PSTN y gratis para el usuario de VoIP. En esta se establecen canales de comunicación los cuales son: -Envió de datos -Recepción de datos -Servicio telefonico normal El ADSL permite hablar por teléfono mientras se navega en internet ya que voz y datos tienen canales separados -Es necesaria una línea telefónica para su funcionamiento. -El servicio no es muy estable. *La actual posibilidad para usar la telefonía ip para llamadas de larga distancia hace que el servicio telefonico básico se vea como un servicio complementario mas que un uso principal
