1 Mayo 2015 Departamento de Tecnología REDES DE TELECOMUNICACIÓN Y LA TRANSFORMACIÓN DEL ACCESO EN ESPAÑA

2 2 REDES de COMUNICACIONES. RED WAN (*) TIPO Desde el punto de vista de arquitectura, todas las redes de comunicaciones se configuran en NIVELES, para obtener el mayor grado de eficiencia en el despliegue de las infraestructuras. Con carácter general y en el ámbito de una red de área extensa (WAN), puede decirse que una red de comunicación de datos se configura en CUATRO niveles básicos : ACCESO, AGREGACION, NÚCLEO/BACKBONE e INTERCONEXIÓN. Si hablamos de VoIP, se incorpora además al menos, un plano de CONTROL. Adicionalmente y para que la red sea realmente operativa, es necesario dotarla de : Centros de servicios Centros de supervisión, gestión y seguridad. ACCESO RESIDENCIALEMPRESAS/AAPP AGREGACIÓN BACKBONE IP ITX. Operadores Otras REDES Supervisión, Gestiòn y Seguridad TRANSPORTE Cd Serv. (*) WAN = Wide Area Network. Red de área extensa

3 3 REDES de COMUNICACIONES. INTERNACIONAL Como las redes de área extendida (WAN), las redes internacionales se estructuran en distintos niveles. Nivel Tier 1 : Backone internacional. Un Operador con red Tier 1, debe disponer de conectividad al menos en dos continentes. Nivel Tier 2 : Red supranacional que necesita de los servicios de red Tier1 para prestar servicio de acceso a Internet. Nivel Tier 3 : Red nacional que provee acceso a Internet (ISP). (Red Tier 1)

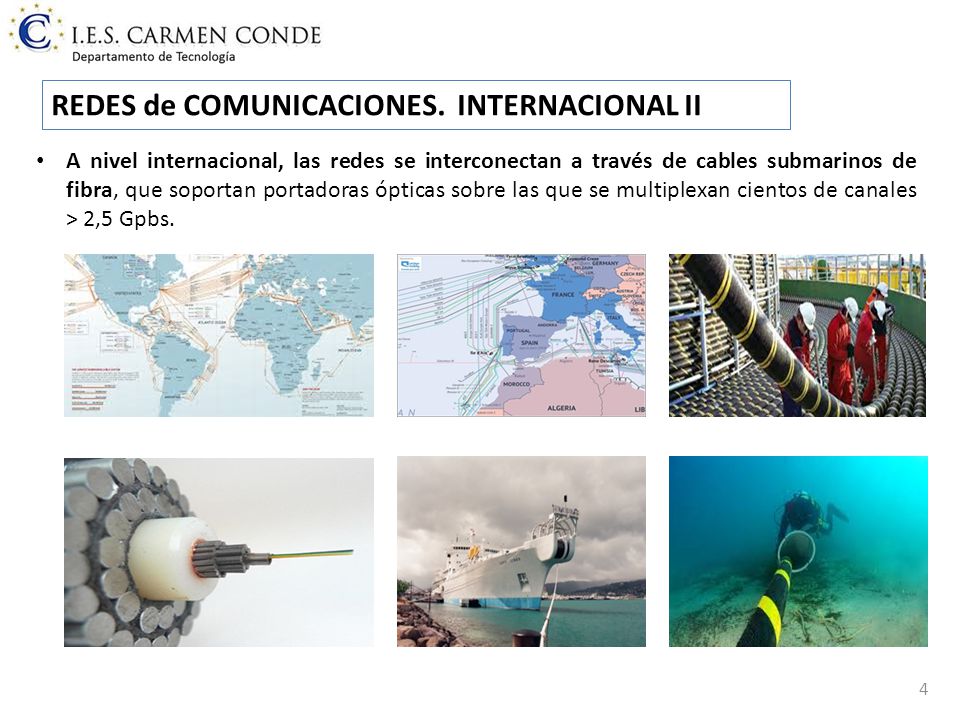

4 4 REDES de COMUNICACIONES. INTERNACIONAL II A nivel internacional, las redes se interconectan a través de cables submarinos de fibra, que soportan portadoras ópticas sobre las que se multiplexan cientos de canales > 2,5 Gpbs.

5 5 TRANSFORMACIÓN DEL ACCESO DE RED FIJA EN ESPAÑA La propia evolución tecnológica y la creciente necesidad de mayor ancho de banda en los servicios demandados por los clientes, ha facilitado la transformación del acceso fijo, por parte de la mayor parte de los Operadores de Telecomunicación en España. Dicha transformación se basa en lo fundamental, en hacer llegar fibra óptica (en sustitución del par de cobre) hasta el domicilio del cliente (FTTH- Fiber to the Home), con velocidades simétricas de hasta 300 Mbps. Dicha transformación, que se ha acelerado en los últimos años, sustituye a la utilización de fibra óptica hasta el nodo (FTTN), hasta la esquina de la manzana (FTTC) ó hasta el edificio FTTB, que ya se venía utilizando. FTTH utiliza Voz sobre IP (VoIP) para soportar los servicios tradicionales de voz.

6 6 TRANSFORMACIÓN DEL ACCESO DE RED FIJA EN ESPAÑA. Estructura tipo de una red FTTH. Una red de fibra hasta el hogar consta básicamente de tres tramos desde la central hasta el domicilio de cliente : red de alimentación, red de distribución y red de dispersión. Topológicamente, la red se estructura en “arbol” y la fibra óptica se “multiplexa” (splitting) en uno ó dos pasos hasta alcanzar una relación típica de 1:64. ROM- Repartidor óptico modular; CR- Cámara de registro; CTO. Caja terminal óptica

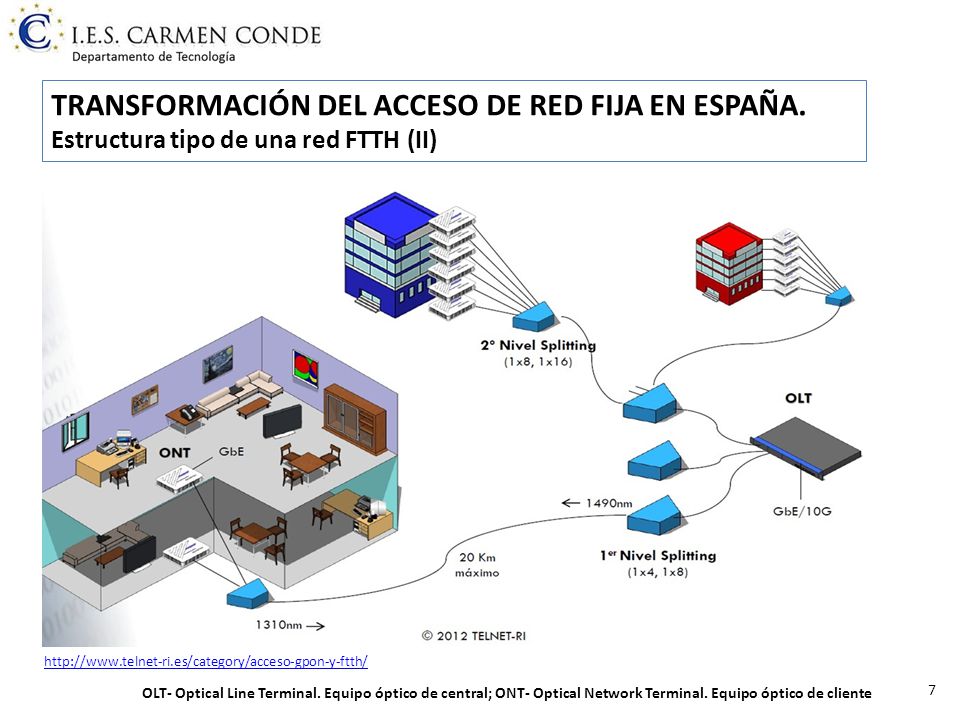

7 7 TRANSFORMACIÓN DEL ACCESO DE RED FIJA EN ESPAÑA. Estructura tipo de una red FTTH (II) OLT- Optical Line Terminal. Equipo óptico de central; ONT- Optical Network Terminal. Equipo óptico de cliente http://www.telnet-ri.es/category/acceso-gpon-y-ftth/

8 8 TRANSFORMACIÓN DEL ACCESO DE RED FIJA EN ESPAÑA. Característica de la fibra óptica La transmisión óptica se produce en 2ª y 3ª ventana (1300 nm y 1.550 nm respectivamente). Pueden utilizarse fibras multimodo y monomodo dependiendo del tramo de red de que se trate.

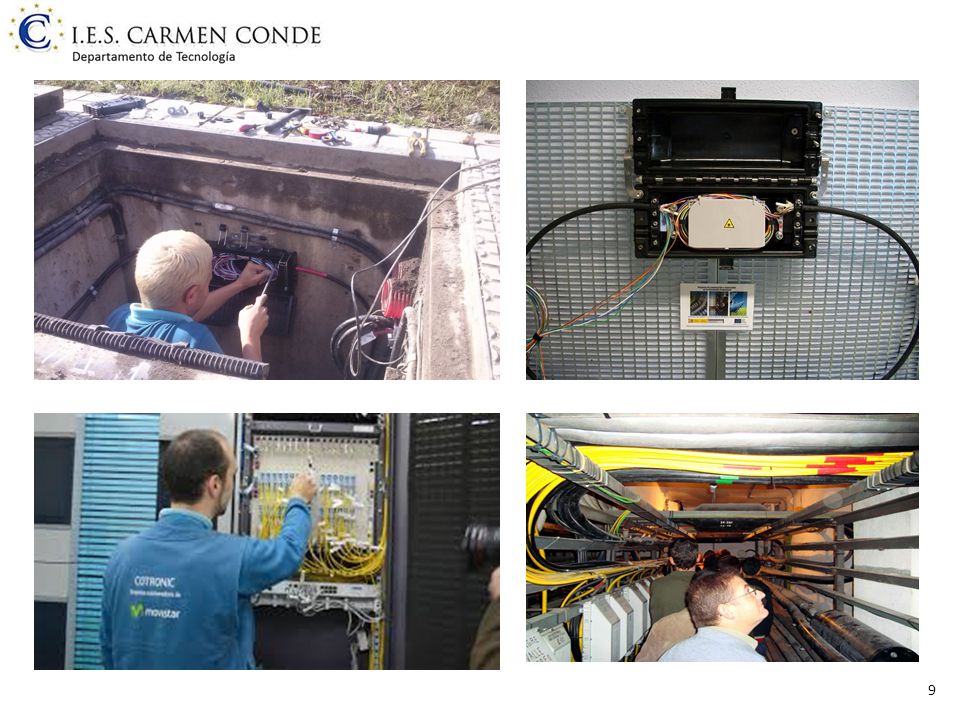

9 9

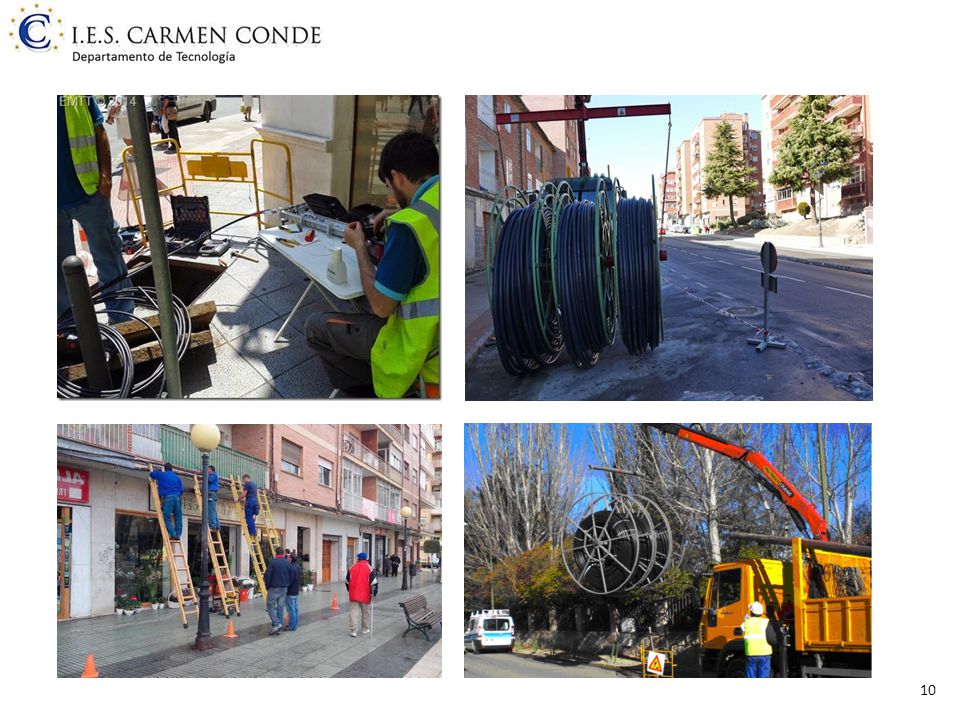

10 10

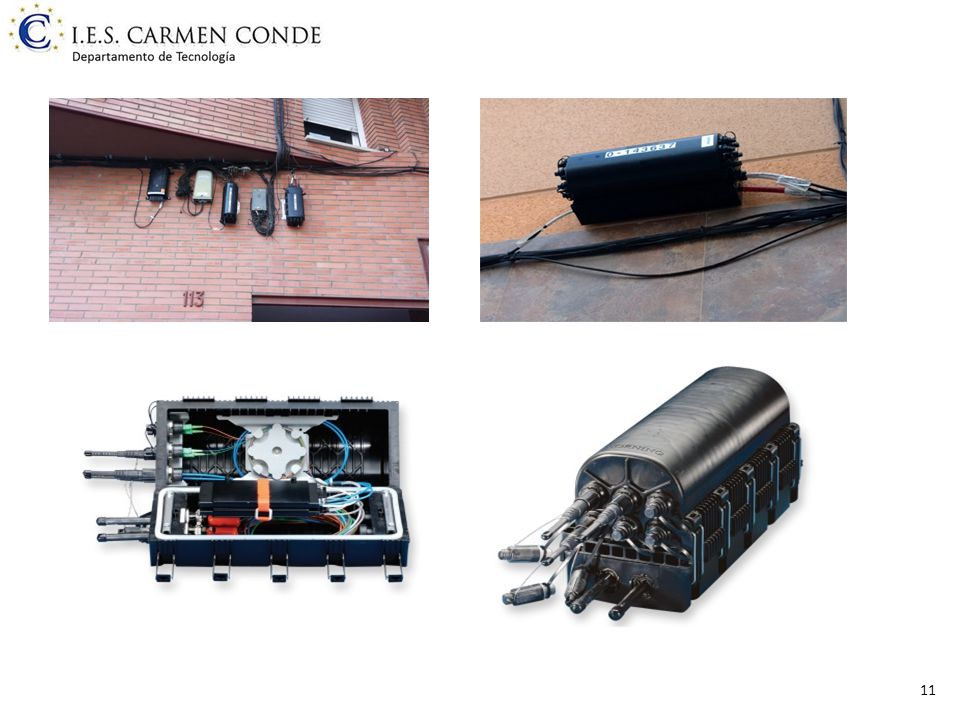

11 11

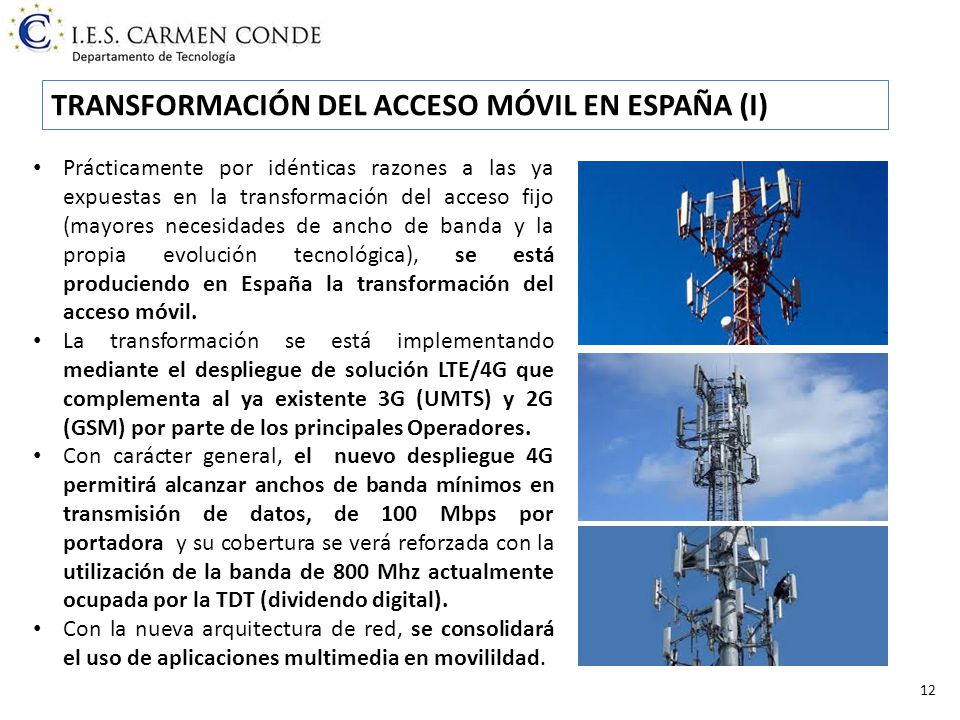

12 12 TRANSFORMACIÓN DEL ACCESO MÓVIL EN ESPAÑA (I) Prácticamente por idénticas razones a las ya expuestas en la transformación del acceso fijo (mayores necesidades de ancho de banda y la propia evolución tecnológica), se está produciendo en España la transformación del acceso móvil. La transformación se está implementando mediante el despliegue de solución LTE/4G que complementa al ya existente 3G (UMTS) y 2G (GSM) por parte de los principales Operadores. Con carácter general, el nuevo despliegue 4G permitirá alcanzar anchos de banda mínimos en transmisión de datos, de 100 Mbps por portadora y su cobertura se verá reforzada con la utilización de la banda de 800 Mhz actualmente ocupada por la TDT (dividendo digital). Con la nueva arquitectura de red, se consolidará el uso de aplicaciones multimedia en movilildad.

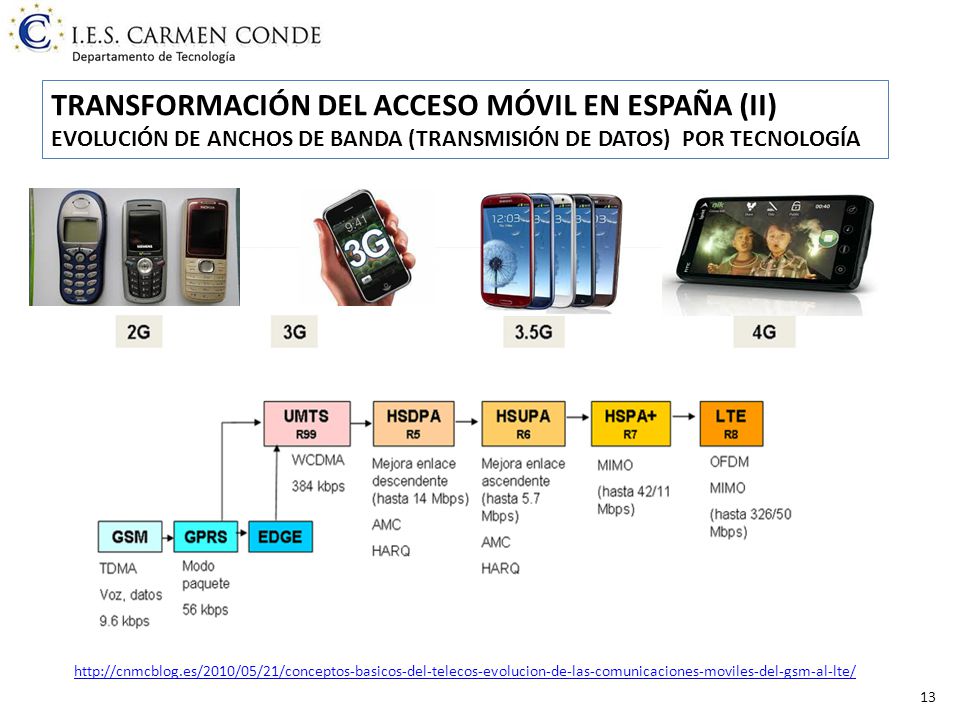

13 13 http://cnmcblog.es/2010/05/21/conceptos-basicos-del-telecos-evolucion-de-las-comunicaciones-moviles-del-gsm-al-lte/ TRANSFORMACIÓN DEL ACCESO MÓVIL EN ESPAÑA (II) EVOLUCIÓN DE ANCHOS DE BANDA (TRANSMISIÓN DE DATOS) POR TECNOLOGÍA

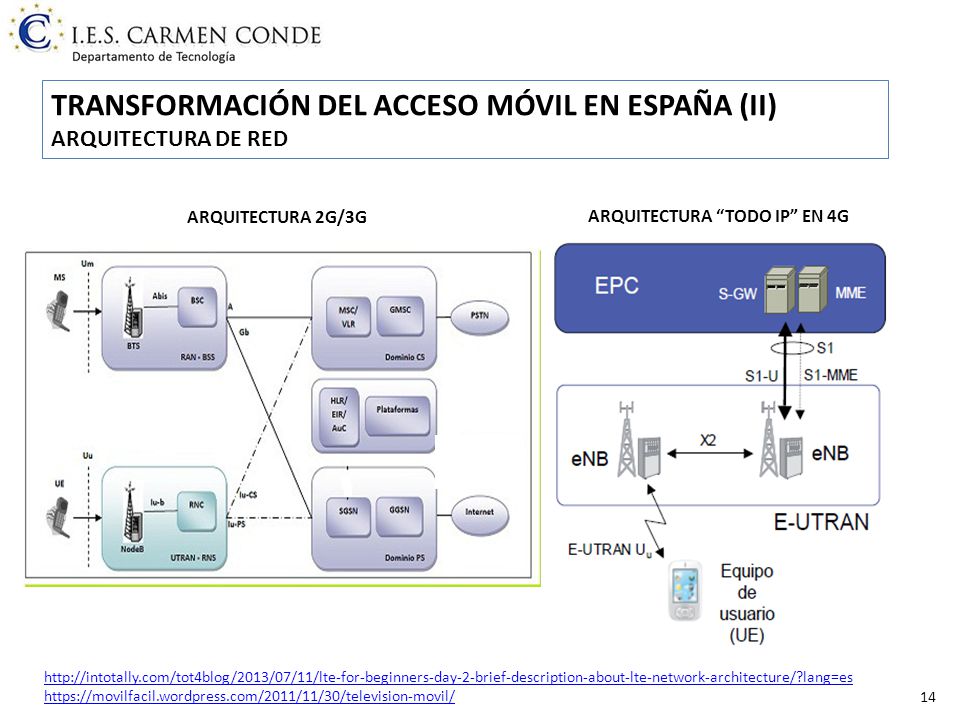

14 14 TRANSFORMACIÓN DEL ACCESO MÓVIL EN ESPAÑA (II) ARQUITECTURA DE RED ARQUITECTURA “TODO IP” EN 4G http://intotally.com/tot4blog/2013/07/11/lte-for-beginners-day-2-brief-description-about-lte-network-architecture/?lang=es https://movilfacil.wordpress.com/2011/11/30/television-movil/ ARQUITECTURA 2G/3G

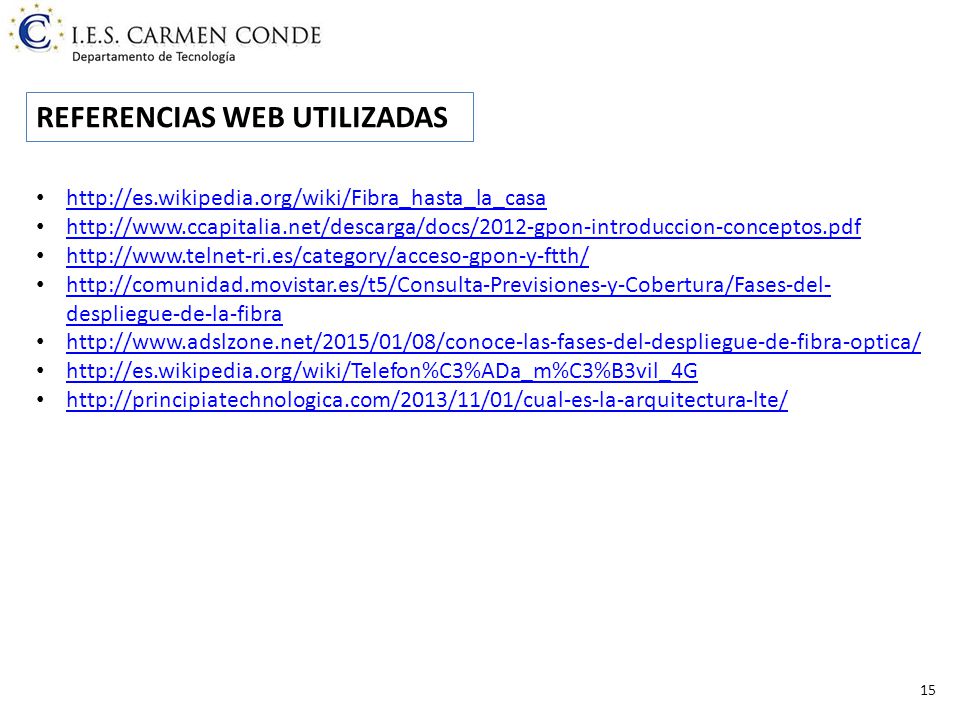

15 15 REFERENCIAS WEB UTILIZADAS http://es.wikipedia.org/wiki/Fibra_hasta_la_casa http://www.ccapitalia.net/descarga/docs/2012-gpon-introduccion-conceptos.pdf http://www.telnet-ri.es/category/acceso-gpon-y-ftth/ http://comunidad.movistar.es/t5/Consulta-Previsiones-y-Cobertura/Fases-del- despliegue-de-la-fibra http://comunidad.movistar.es/t5/Consulta-Previsiones-y-Cobertura/Fases-del- despliegue-de-la-fibra http://www.adslzone.net/2015/01/08/conoce-las-fases-del-despliegue-de-fibra-optica/ http://es.wikipedia.org/wiki/Telefon%C3%ADa_m%C3%B3vil_4G http://principiatechnologica.com/2013/11/01/cual-es-la-arquitectura-lte/
