ENSAYO Y CALIBRACIÓN DE MEDICIÓN DE EAN CON SNOW PILLOW Mg. Ing. Roberto L. Inzirillo, Ing. Rodrigo Villarreal.

Presentación del tema: "ENSAYO Y CALIBRACIÓN DE MEDICIÓN DE EAN CON SNOW PILLOW Mg. Ing. Roberto L. Inzirillo, Ing. Rodrigo Villarreal."— Transcripción de la presentación:

1 ENSAYO Y CALIBRACIÓN DE MEDICIÓN DE EAN CON SNOW PILLOW Mg. Ing. Roberto L. Inzirillo, Ing. Rodrigo Villarreal

2 Fundamentos El pronóstico de escurrimiento en la provincia de Mendoza es fundamental para la gestión del recurso hídrico dado su estricto régimen termonival. Por ello es de suma importancia asegurar la validez de los datos del Equivalente de Agua en la Nieve (EAN) obtenidos por las estaciones nivométricas.

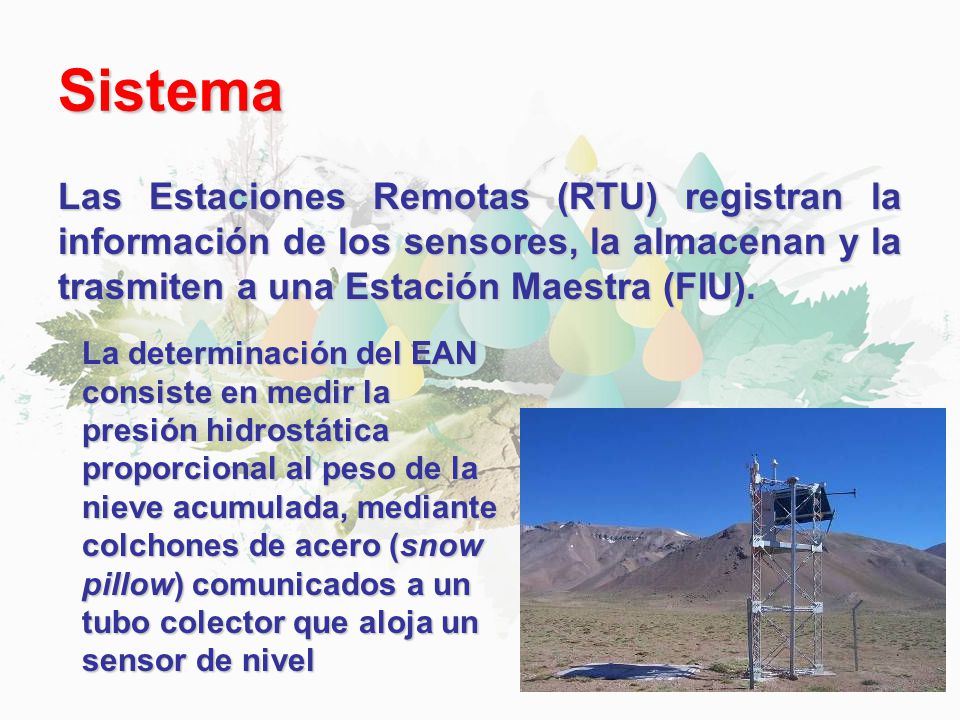

3 Sistema Las Estaciones Remotas (RTU) registran la información de los sensores, la almacenan y la trasmiten a una Estación Maestra (FIU). La determinación del EAN consiste en medir la presión hidrostática proporcional al peso de la nieve acumulada, mediante colchones de acero (snow pillow) comunicados a un tubo colector que aloja un sensor de nivel

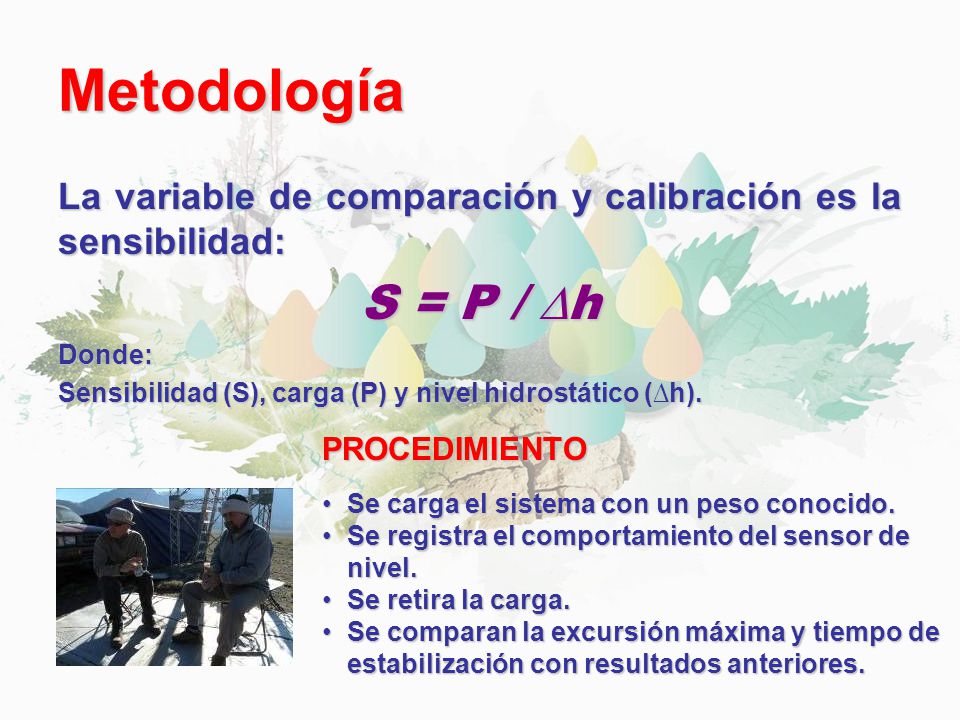

4 Metodología La variable de comparación y calibración es la sensibilidad: S = P / ∆h Donde: Sensibilidad (S), carga (P) y nivel hidrostático (∆h). PROCEDIMIENTO Se carga el sistema con un peso conocido.Se carga el sistema con un peso conocido. Se registra el comportamiento del sensor de nivel.Se registra el comportamiento del sensor de nivel. Se retira la carga.Se retira la carga. Se comparan la excursión máxima y tiempo de estabilización con resultados anteriores.Se comparan la excursión máxima y tiempo de estabilización con resultados anteriores.

5 Sensibilidad y precisión La precisión teórica del sistema es de 0,15 mm de agua equivalente. Ello surge de considerar: Precisión del transductor ± 0,1 mBarPrecisión del transductor ± 0,1 mBar Deriva anual ± 0,1 mBarDeriva anual ± 0,1 mBar Error de cuantificación a 12 bitsError de cuantificación a 12 bits En el caso de las estaciones de 4 colchones (7,5 m 2 ) se observó una sensibilidad media de 3,75 kg/mm. Calculando que la nieve recién precipitada puede tener una densidad de 250kg/m3, así el sistema debería poder medir una precipitación de 2mm de nieve.

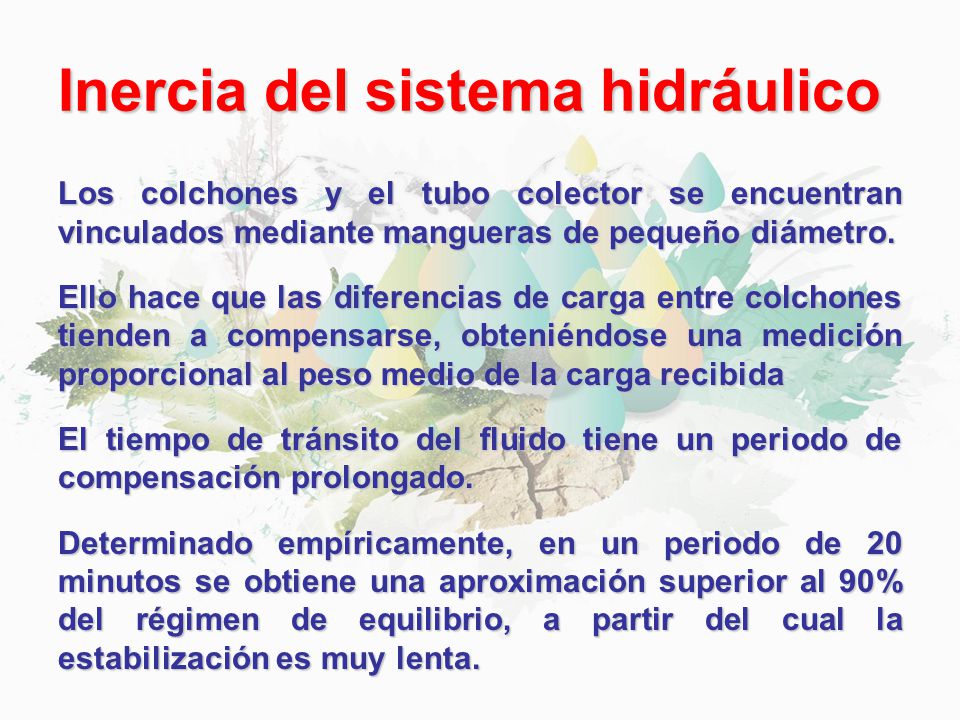

6 Inercia del sistema hidráulico Los colchones y el tubo colector se encuentran vinculados mediante mangueras de pequeño diámetro. Ello hace que las diferencias de carga entre colchones tienden a compensarse, obteniéndose una medición proporcional al peso medio de la carga recibida El tiempo de tránsito del fluido tiene un periodo de compensación prolongado. Determinado empíricamente, en un periodo de 20 minutos se obtiene una aproximación superior al 90% del régimen de equilibrio, a partir del cual la estabilización es muy lenta.

7 Inercia del sistema hidráulico

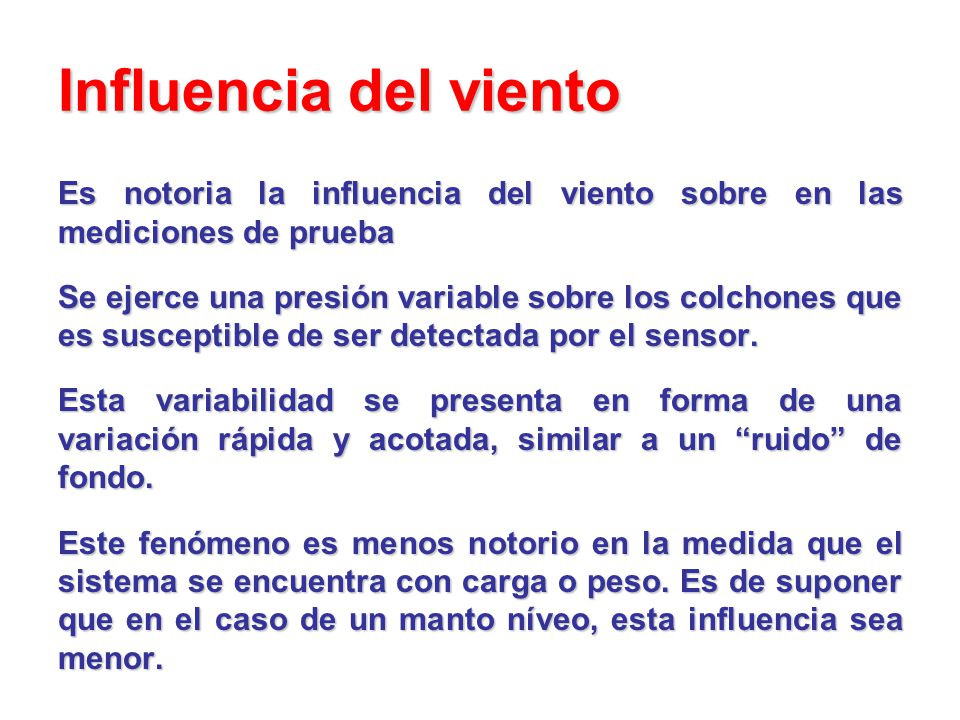

8 Influencia del viento Es notoria la influencia del viento sobre en las mediciones de prueba Se ejerce una presión variable sobre los colchones que es susceptible de ser detectada por el sensor. Esta variabilidad se presenta en forma de una variación rápida y acotada, similar a un “ruido” de fondo. Este fenómeno es menos notorio en la medida que el sistema se encuentra con carga o peso. Es de suponer que en el caso de un manto níveo, esta influencia sea menor.

9 Influencia del viento

10 Influencia de la temperatura Los colchones recibe en forma continua la influencia de la radiación solar sobre la superficie de los mismos. Esto eleva la temperatura de ellos y de su contenido Este calor provoca la dilatación del contenedor y del contenido, que por su estado líquido lo hace en mayor medida, elevando el nivel en el caño colector. La temperatura provoca evaporación del líquido, cuyos gases quedan retenidos en la parte superior de los colchones. Ya que el drenaje del fluido se realiza por la parte inferior, aumenta la presión interna, forzando al fluido a desplazarse por las cañerías.

11 Influencia de la temperatura

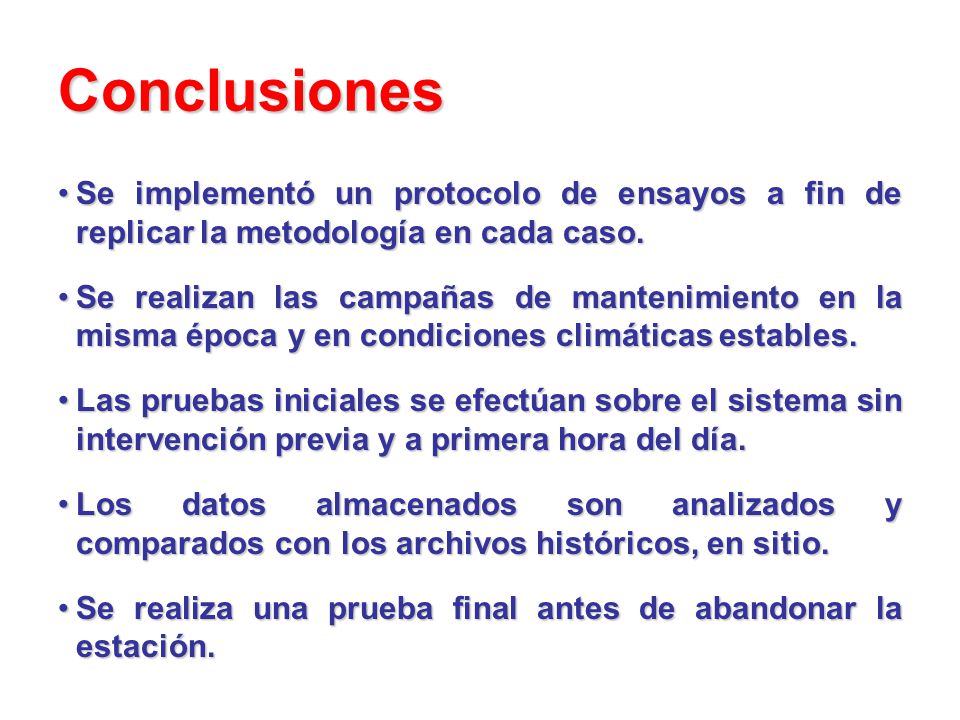

12 Conclusiones Se implementó un protocolo de ensayos a fin de replicar la metodología en cada caso.Se implementó un protocolo de ensayos a fin de replicar la metodología en cada caso. Se realizan las campañas de mantenimiento en la misma época y en condiciones climáticas estables.Se realizan las campañas de mantenimiento en la misma época y en condiciones climáticas estables. Las pruebas iniciales se efectúan sobre el sistema sin intervención previa y a primera hora del día.Las pruebas iniciales se efectúan sobre el sistema sin intervención previa y a primera hora del día. Los datos almacenados son analizados y comparados con los archivos históricos, en sitio.Los datos almacenados son analizados y comparados con los archivos históricos, en sitio. Se realiza una prueba final antes de abandonar la estación.Se realiza una prueba final antes de abandonar la estación.
