1 LA PLACA BASE

2 El elemento principal de PC
LA PLACA BASE Placa base, Placa madre, Motherboard. El elemento principal de PC Zócalo para el microprocesador. Zócalos para memoria DRAM, etc. Memoria Caché. Conectores de alimentación, panel y altavoz. Ranuras o Slots de expansión. Puertos series y paralelos. Conectores PS/2, (teclado y ratón). Reloj y ROM-BIOS-CMOS. Jumper o microinterruptores. Controladora de unidades de disquetes y discos duro IDE. Chipset.

3 LA PLACA BASE ALIMENTACIÓN TECLADO Y RATÓN Tipo PS/2 PUERTOS USB
Dos conectores PUERTOS SERIE Y PARALELO Dos series y uno paralelo CONECTOR YOYSTICK Y CLAVIJAS DE SONIDO Conector de altavoces, micrófono, etc RANURAS DE EXPANSIÓN ISA RANURAS DE EXPANSIÓN PCI BIOS PILA DEL SISTEMA BUSES IDE BUS ATAPI Para el floppy BANCOS DE MEMORIA ZÓCALO DEL MICRO CHIPSET BUS AGP Tarjeta de vídeo

4 LA PLACA BASE

5 LA PLACA BASE

6

7 LA PLACA BASE Slot de expansión tipo PCI
Conector de alimentación de la placa base desde la fuete de alimentación Conector del bus IDE0 e IDE1 Slot de expansión tipo PCI Conectores del panel frontal de la carcasa Tarjeta insertada en el slot PCI

8 LA PLACA BASE Microprocesador en su zócalo Chipset Tarjeta de memoria
Bancos de memoria SDRAM

9 LA PLACA BASE Zócalo CPU

10 LA PLACA BASE BIOS Esta la ranura AGP. Pila BIOS Bancos de memoria

11 LA PLACA BASE Ranura PCI

12 LA PLACA BASE

13 LA PLACA BASE Modem Audio COM 1, COM 2, Paralelo

14 LA PLACA BASE PS2 USB Fireware o IEE 1394

15 LA PLACA BASE SATA

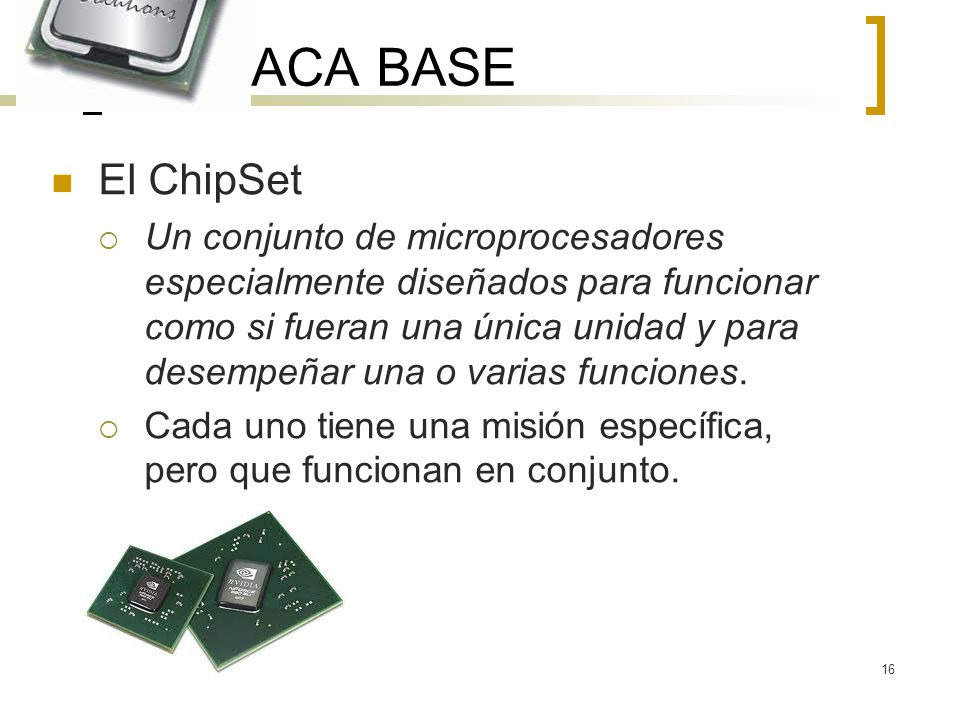

16 LA PLACA BASE El ChipSet
Un conjunto de microprocesadores especialmente diseñados para funcionar como si fueran una única unidad y para desempeñar una o varias funciones.  Cada uno tiene una misión específica, pero que funcionan en conjunto.

17 LA PLACA BASE El ChipSet
Ordenan la comunicación entre el resto de elementos del ordenador.  Los más habituales son el Northbridge, el Southbridge.

18 LA PLACA BASE El ChipSet
Vamos a ver qué parte del ordenador controla cada uno de ellos:  Northbridge:

19 LA PLACA BASE El ChipSet Northbridge:
Del Northbridge depende directamente el tipo de procesador que admitirá nuestra placa base, la frecuencia FSB, el tipo y frecuencia de las memorias y el tipo de adaptador gráfico.

20 LA PLACA BASE El ChipSet Southbridge :
Conectado al procesador mediante el Northbridge, es el chip encargado de controlar la práctica totalidad de elementos I/O (Input/Output), por lo que también se le conoce como Concentrador de controladores de Entrada / Salida o, en inglés, I/O Controller Hub (ICH).

21 LA PLACA BASE El ChipSet

22 LA PLACA BASE El ChipSet Poner esta dirección

23 LA PLACA BASE BUS Es un conjunto de conductores eléctricos en forma de pistas metálicas impresas sobre la tarjeta madre del computador, por donde circulan las señales que corresponden a los datos binarios del lenguaje máquina con que opera el Microprocesador. Transferencia interna de datos que se da en un sistema computacional en funcionamiento.

24 LA PLACA BASE Clases Buses Bus de datos Bus de direcciones
Mueve los datos entre los dispositivos del hardware de entrada , de salida y de almacenamiento. Bus de direcciones Está vinculado al bloque de Control de la CPU para tomar y colocar datos en el Sub-sistema de Memoria durante la ejecución de los procesos de cómputo.

25 LA PLACA BASE Cables Es un conjunto de cables unidos uno a otro formando una cinta. Se diferencian por la cantidad de cables y el tipo de conector que utiliza.

26 LA PLACA BASE Cables CABLES DE DISKETERA
Para una disquetera Para dos disqueteras Cable para unidades IDE (discos duros o lectores ópticos) Cable para unidades SCSI Conector SATA

27 LA PLACA BASE Cables Cable para disquetera o floppy
Tener en cuenta la banda roja

28 LA PLACA BASE Cables Tener en cuenta la banda roja
Cable IDE para disco duro

29 LA PLACA BASE Cables SATA

30 LA PLACA BASE Guía de instalación de una placa base
PASO 1: Instalación de la CPU Levantar la manecilla del zócalo de la CPU hasta que forme un ángulo de 90º.

31 LA PLACA BASE Guía de instalación de una placa base
PASO 1: Instalación de la CPU Patillas liberadas Señal del pin 1 del Micro.

32 LA PLACA BASE Guía de instalación de una placa base
PASO 1: Instalación de la CPU Hay que asegurarse que la esquina del micro con las patillas en esta misma posición coincidan con el zócalo.

33 LA PLACA BASE Guía de instalación de una placa base
PASO 2: Instalación del refrigerador del Micro Poner la pasta blanca que trae el refrigerador sobre el micro. Poner el radiador sobre el micro y sujetarlo.

34 LA PLACA BASE Guía de instalación de una placa base
PASO 2: Instalación del refrigerador del Micro Conectar el cable del ventilador el conector.

35 LA PLACA BASE Guía de instalación de una placa base
PASO 3: Instalación de la memoria. La memoria sólo tiene una posición de instalación. Presionar por un lado y luego por el otro. Hasta que se oiga el “click” de sujeción en los extremos.

36 LA PLACA BASE Guía de instalación de una placa base
PASO 3: Instalar la placa base. Instalar la placa base dentro de la carcasa haciendo coincidir los agujeros de esta con los de la carcasa. Conectar el resto del equipo.

37 LA PLACA BASE Práctica 4
