1 Compresor de Gas Natural
Control de Procesos Compresor de Gas Natural

2 Control de procesos. República Bolivariana de Venezuela.
Ministerio del Poder Popular para la Educación Superior. Universidad Gran Mariscal de Ayacucho. Facultad de Ingeniería. Cátedra: Control de Procesos. Control de procesos. Compresor de Gas Natural. Integrantes: Álvarez, Rausibel. Cantú, Cristofer. Díaz, Augusto. Linero, Mairym. Profesora: Gallo, Fideligna.

3 Compresor para Gas Natural

4 Compresores para gas natural de dos etapas (QRNG)
24 hp max. 400 psig Diseñado exclusivamente para aplicaciones de gas natural, el Quincy QRNG™ está construido con hierro fundido de alta resistencia para brindar fuerza y durabilidad. Los cilindros están fundidos con aletas de enfriamiento horizontales y maquinadas con tolerancias muy estrictas. El Quincy QRNG incluye un sistema de lubricación a presión de diseño avanzado, bielas reconstruibles y válvulas de poca elevación.

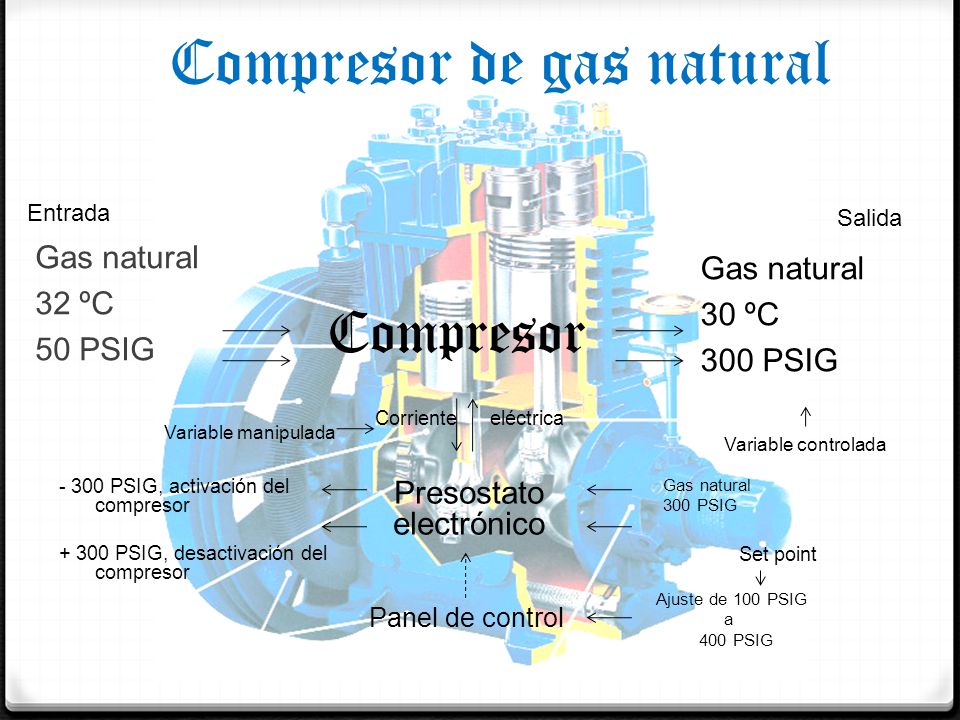

5 Compresor de gas natural
Entrada Salida Gas natural 32 ºC 50 PSIG Gas natural 30 ºC 300 PSIG Compresor Corriente eléctrica Variable manipulada Variable controlada Presostato electrónico - 300 PSIG, activación del compresor + 300 PSIG, desactivación del compresor Gas natural 300 PSIG Set point Ajuste de 100 PSIG a 400 PSIG Panel de control

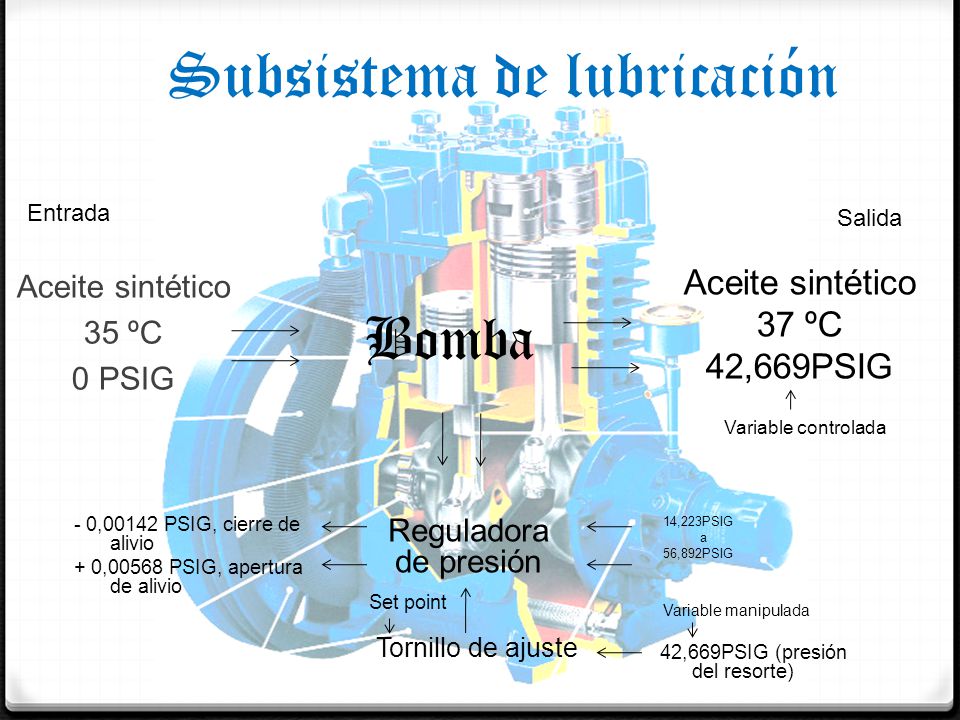

6 Subsistema de lubricación
Entrada Salida Aceite sintético 35 ºC 0 PSIG Aceite sintético 37 ºC 42,669PSIG Bomba Variable controlada Reguladora de presión - 0,00142 PSIG, cierre de alivio + 0,00568 PSIG, apertura de alivio 14,223PSIG a 56,892PSIG Set point Variable manipulada Tornillo de ajuste 42,669PSIG (presión del resorte)

7 Gracias por su Atención!
Lo pasado ha huido, lo que esperas está ausente, pero el presente es tuyo (Proverbio Árabe).
