Organización del Computador Discos y almacenamiento.

Presentación del tema: "Organización del Computador Discos y almacenamiento."— Transcripción de la presentación:

1 Organización del Computador Discos y almacenamiento

2 Discos magnéticos. Discos magnéticos. Discos ópticos. Discos ópticos. Cintas magnéticas. Cintas magnéticas. Discos flash. Discos flash. Interfaces de discos. Interfaces de discos. RAID (Redundant Array of Inexpensive Disks). RAID (Redundant Array of Inexpensive Disks).

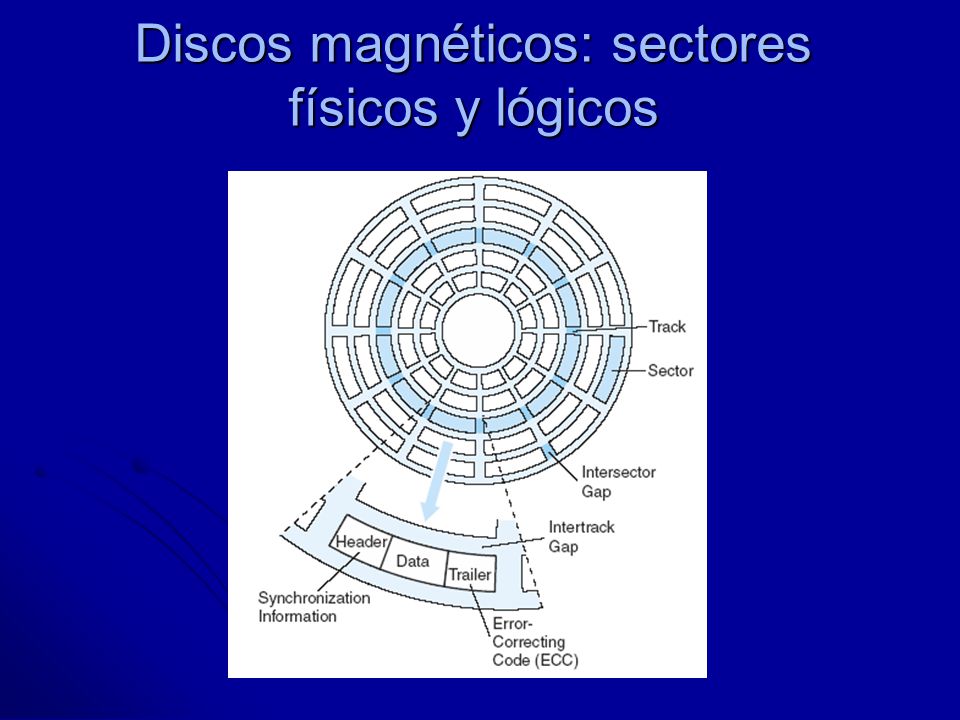

3 Discos magnéticos: sectores físicos y lógicos

4 Discos magnéticos: heads y platters

5 Especificaciones de un disco duro

6 Discos flexibles (Floppy) Más estandarizados que los discos duros. Más estandarizados que los discos duros. Están cayendo en desuso. Están cayendo en desuso. Tienen un FAT (File Allocation Table), donde se guarda la información de donde están los archivos dentro del disco, una “entrada” por cada cluster dentro del disco. Tienen un FAT (File Allocation Table), donde se guarda la información de donde están los archivos dentro del disco, una “entrada” por cada cluster dentro del disco. En el ejemplo de FAT podemos ver que el comienzo de un archivo está en la entrada 121 (indica el cluster 124), luego vamos a 124 (que indica el cluster 126), luego a 126 (que indica 122), finalmente en 122 hay un que indica que en ese cluster finaliza el archivo, por lo tanto este archivo ocupa 4 cluster en el disco: En el ejemplo de FAT podemos ver que el comienzo de un archivo está en la entrada 121 (indica el cluster 124), luego vamos a 124 (que indica el cluster 126), luego a 126 (que indica 122), finalmente en 122 hay un que indica que en ese cluster finaliza el archivo, por lo tanto este archivo ocupa 4 cluster en el disco:

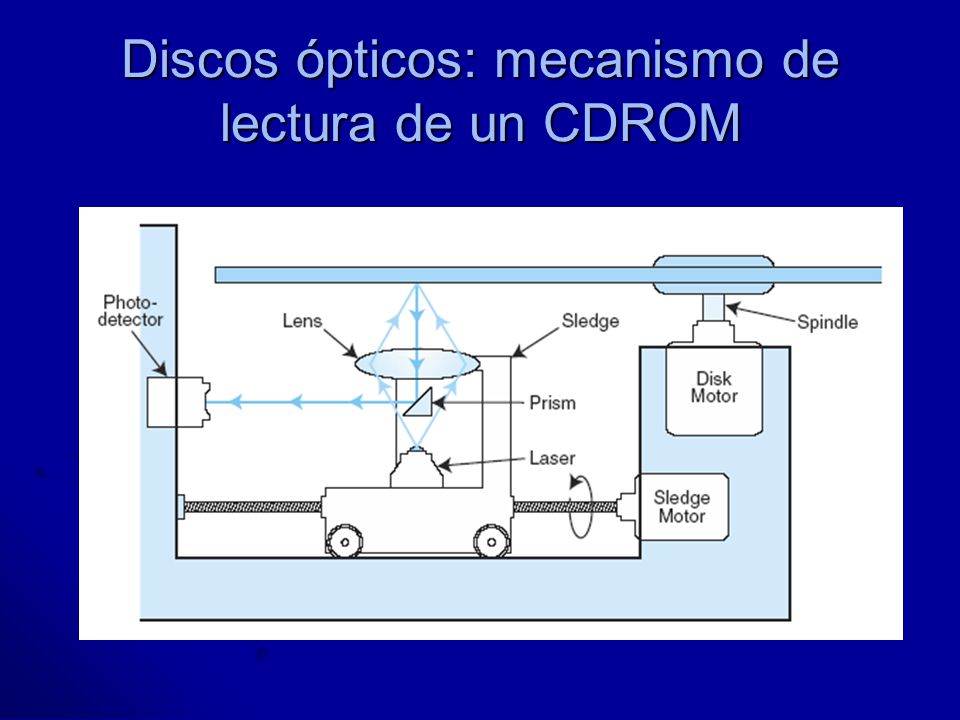

7 Discos ópticos: mecanismo de lectura de un CDROM

8 Estructura de pistas de un CDROM

9 Cinta magnética de 9 pistas

10 Discos flash

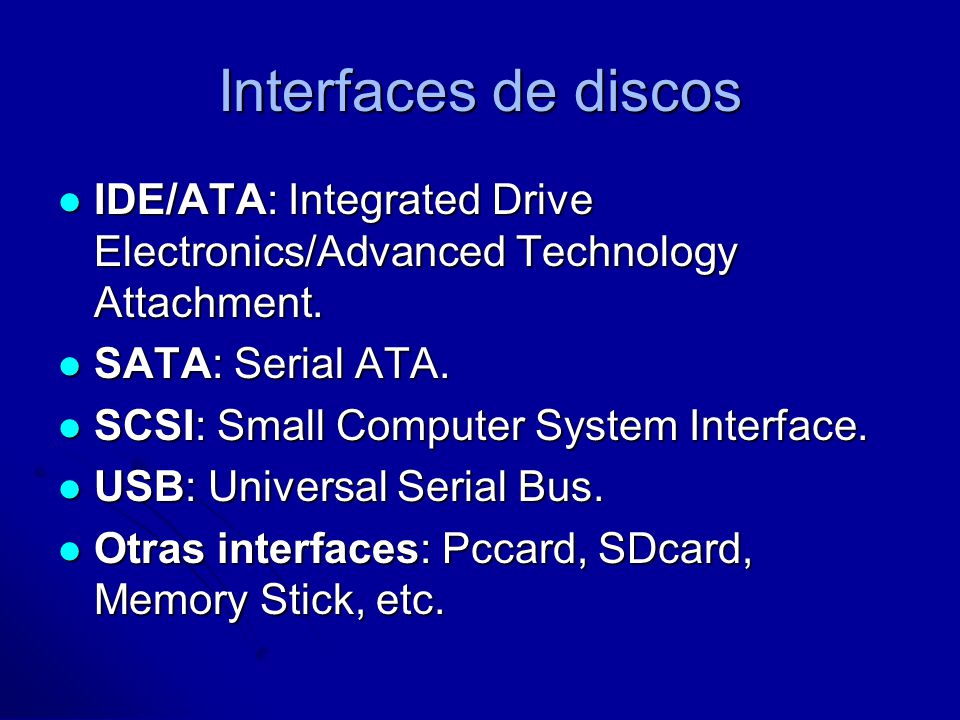

11 Interfaces de discos IDE/ATA: Integrated Drive Electronics/Advanced Technology Attachment. IDE/ATA: Integrated Drive Electronics/Advanced Technology Attachment. SATA: Serial ATA. SATA: Serial ATA. SCSI: Small Computer System Interface. SCSI: Small Computer System Interface. USB: Universal Serial Bus. USB: Universal Serial Bus. Otras interfaces: Pccard, SDcard, Memory Stick, etc. Otras interfaces: Pccard, SDcard, Memory Stick, etc.

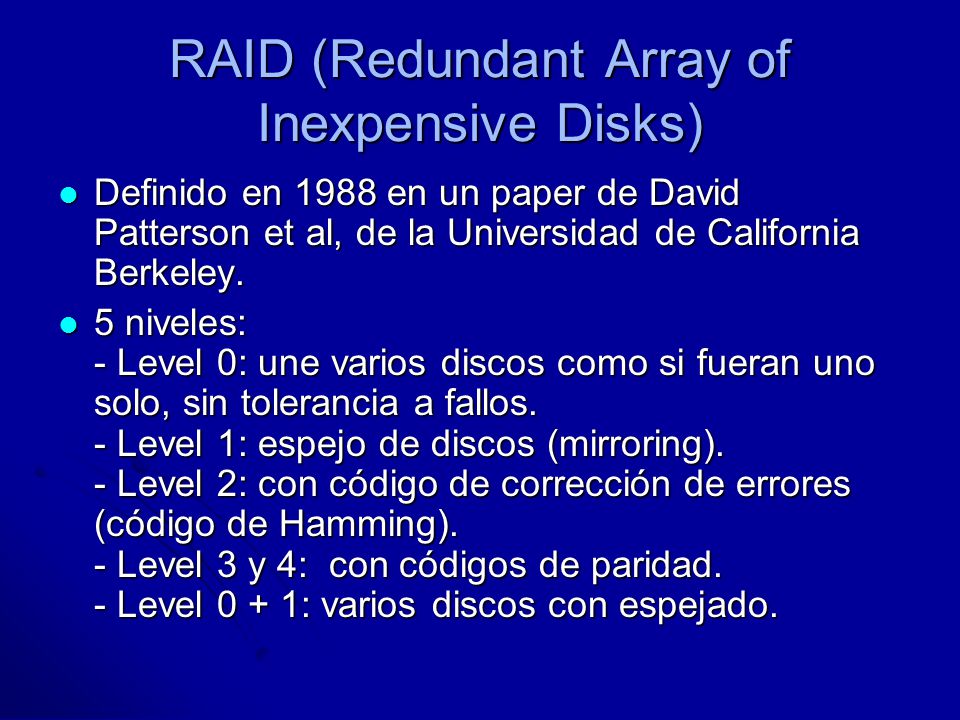

12 RAID (Redundant Array of Inexpensive Disks) Definido en 1988 en un paper de David Patterson et al, de la Universidad de California Berkeley. Definido en 1988 en un paper de David Patterson et al, de la Universidad de California Berkeley. 5 niveles: - Level 0: une varios discos como si fueran uno solo, sin tolerancia a fallos. - Level 1: espejo de discos (mirroring). - Level 2: con código de corrección de errores (código de Hamming). - Level 3 y 4: con códigos de paridad. - Level 0 + 1: varios discos con espejado. 5 niveles: - Level 0: une varios discos como si fueran uno solo, sin tolerancia a fallos. - Level 1: espejo de discos (mirroring). - Level 2: con código de corrección de errores (código de Hamming). - Level 3 y 4: con códigos de paridad. - Level 0 + 1: varios discos con espejado.

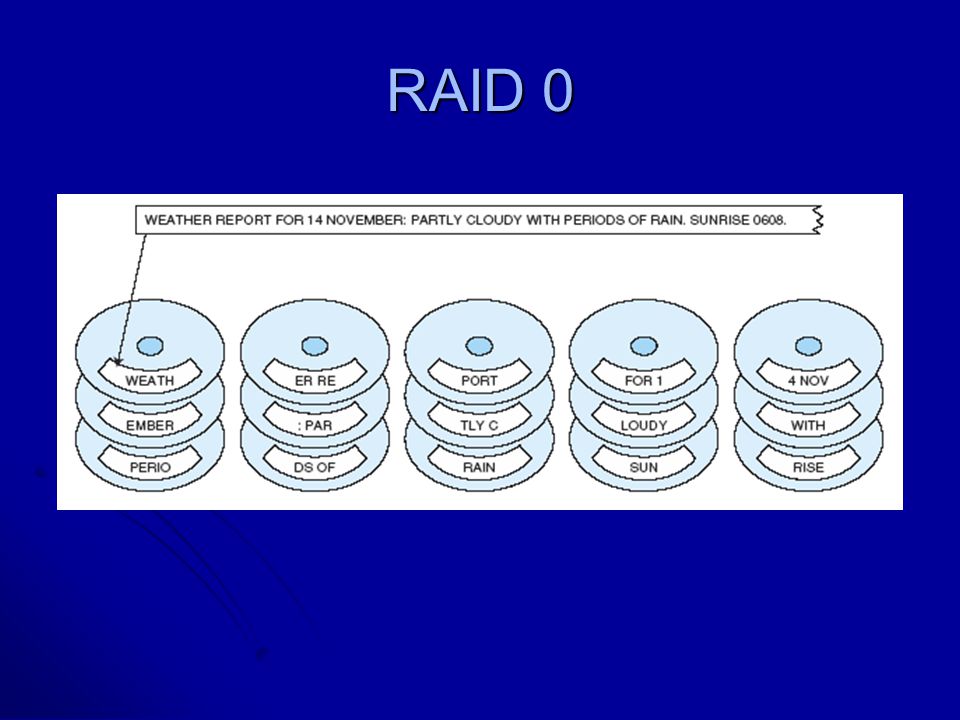

13 RAID 0

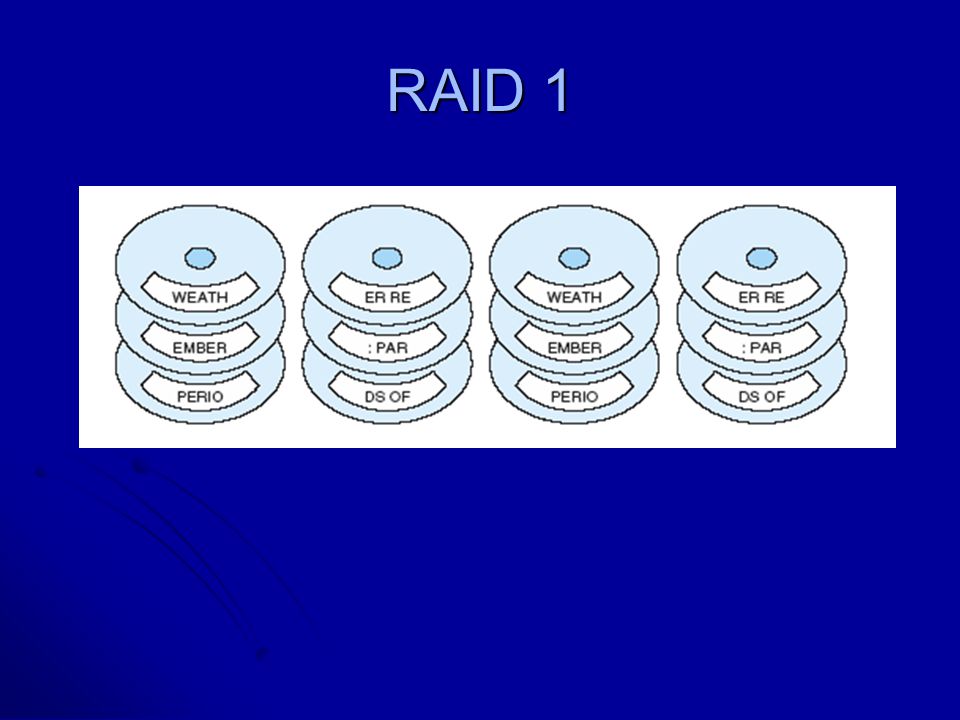

14 RAID 1

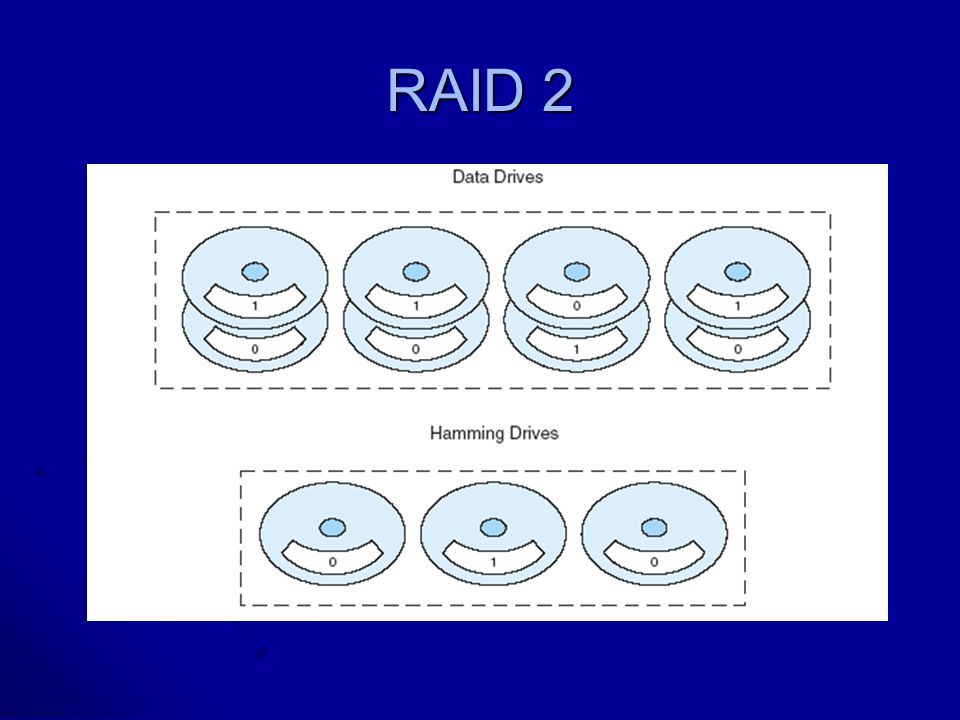

15 RAID 2

16 RAID 3
