1 Sistema Computacional Componentes y Funcionamiento
Lic. Alicia Alvarenga Conde

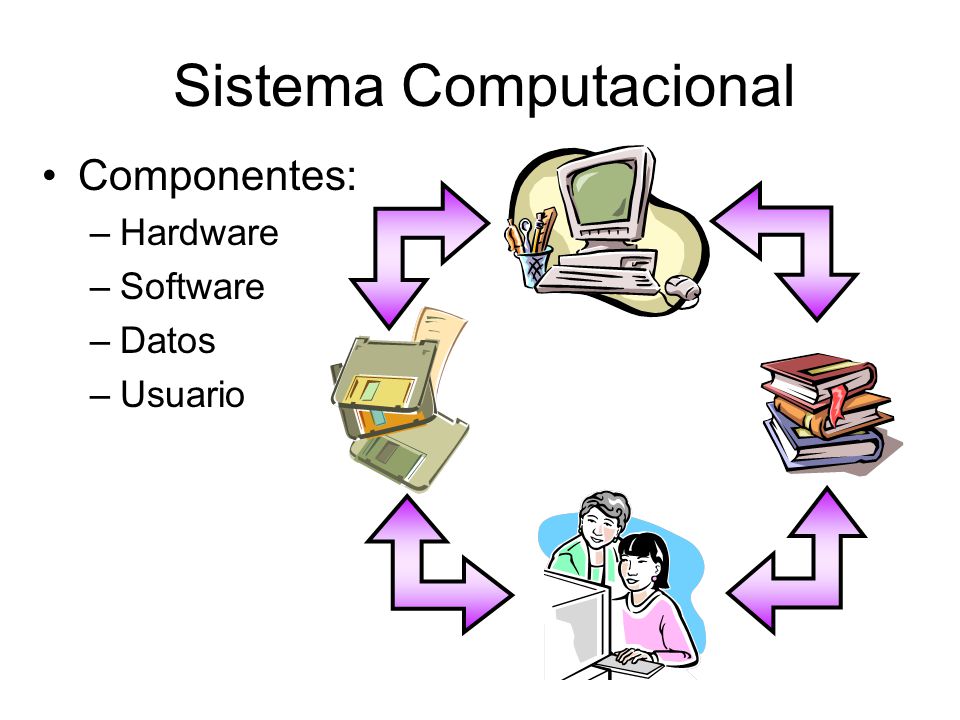

2 Sistema Computacional
Componentes: Hardware Software Datos Usuario

3 Hardware (HW) Dispositivos de Procesamiento Almacenamiento
Entrada/Salida

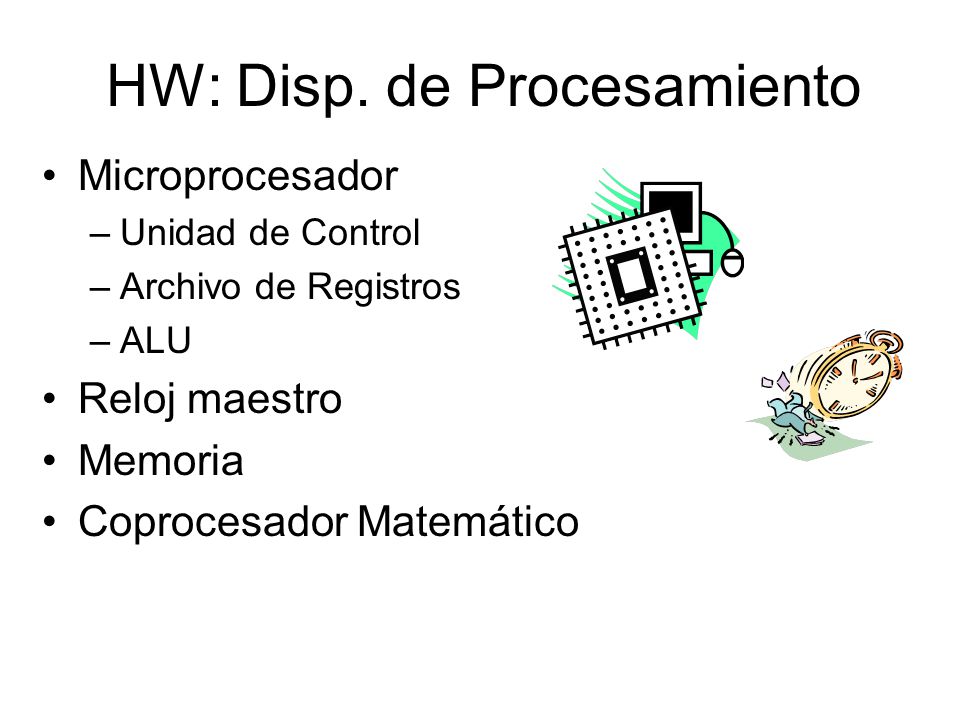

4 HW: Disp. de Procesamiento
Microprocesador Unidad de Control Archivo de Registros ALU Reloj maestro Memoria Coprocesador Matemático

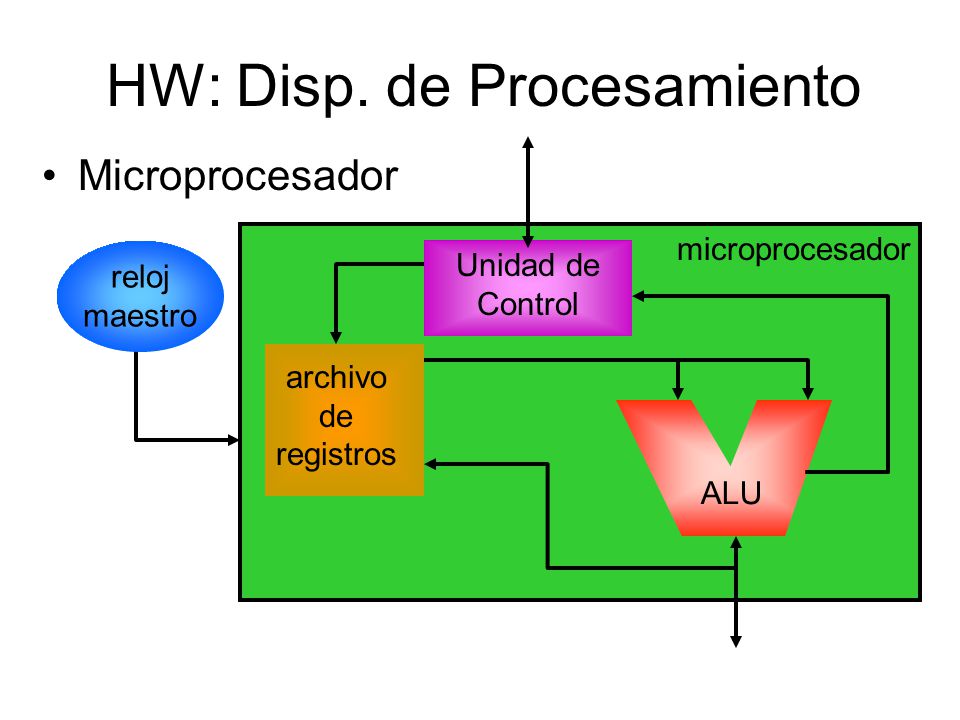

5 HW: Disp. de Procesamiento
Microprocesador microprocesador reloj maestro Unidad de Control archivo de registros ALU

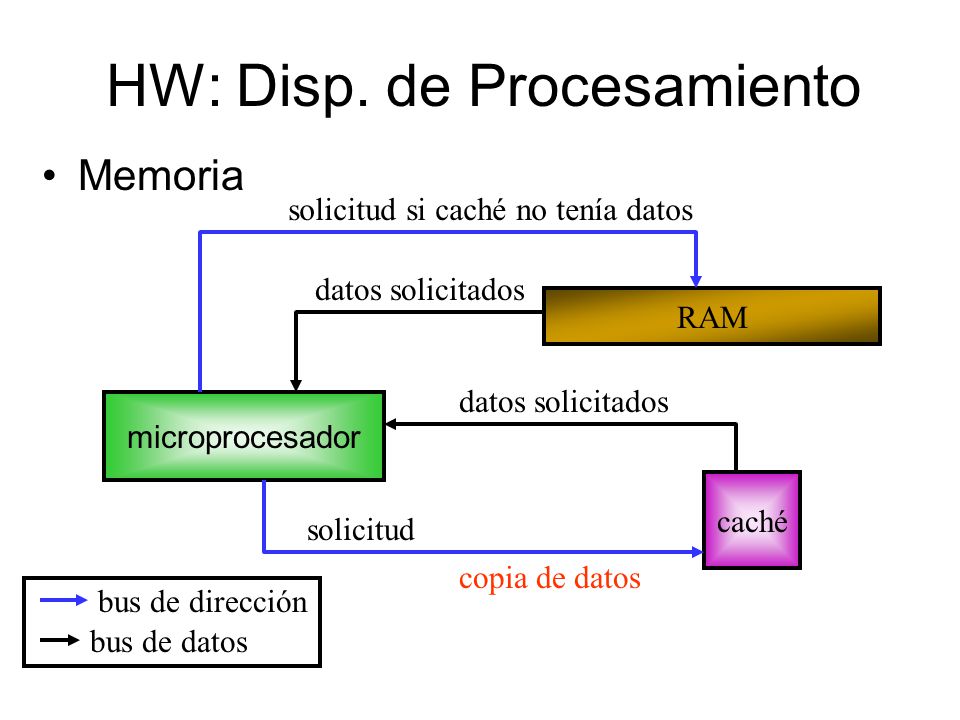

6 HW: Disp. de Procesamiento
Memoria solicitud si caché no tenía datos datos solicitados RAM datos solicitados microprocesador caché solicitud copia de datos bus de dirección bus de datos

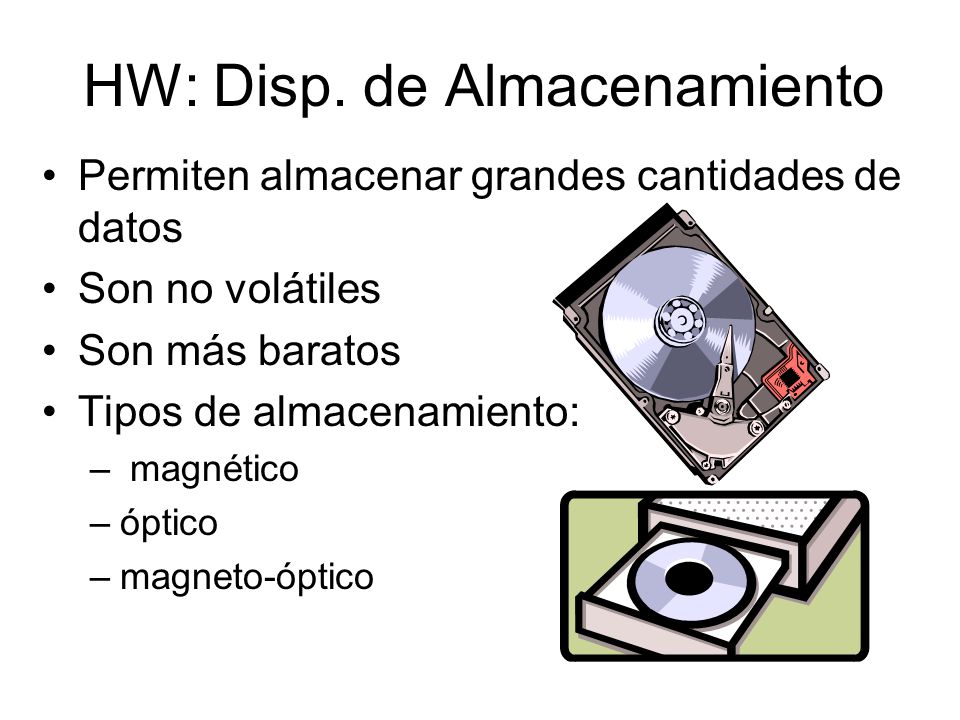

7 HW: Disp. de Almacenamiento
Permiten almacenar grandes cantidades de datos Son no volátiles Son más baratos Tipos de almacenamiento: magnético óptico magneto-óptico

8 HW: Almac. Magnético Organización: pistas sectores sector pista

9 HW: Almac. Magnético Componentes lógicos: registro de arranque
tabla de asignación de archivos (FAT) directorio raíz área de datos registro de arranque FAT (1) FAT (2) directorio raíz área para datos

10 HW: Almac. Magnético Cálculo de la capacidad:
Registro de arranque: programa pequeño que busca software necesario para ejecutar el sistema operativo: booting FAT: registra la dirección de inicio de cada archivo de datos y el estado de cada sector Cálculo de la capacidad: cilindrosXcabezas = pistas pistasXsectores/pista = total de sectores total de sectoresXbytes/sector = bytes

11 HW: Almac. Magnético Cuidado cabeza lectura/escritura cabello humano
polvo huella digital humo

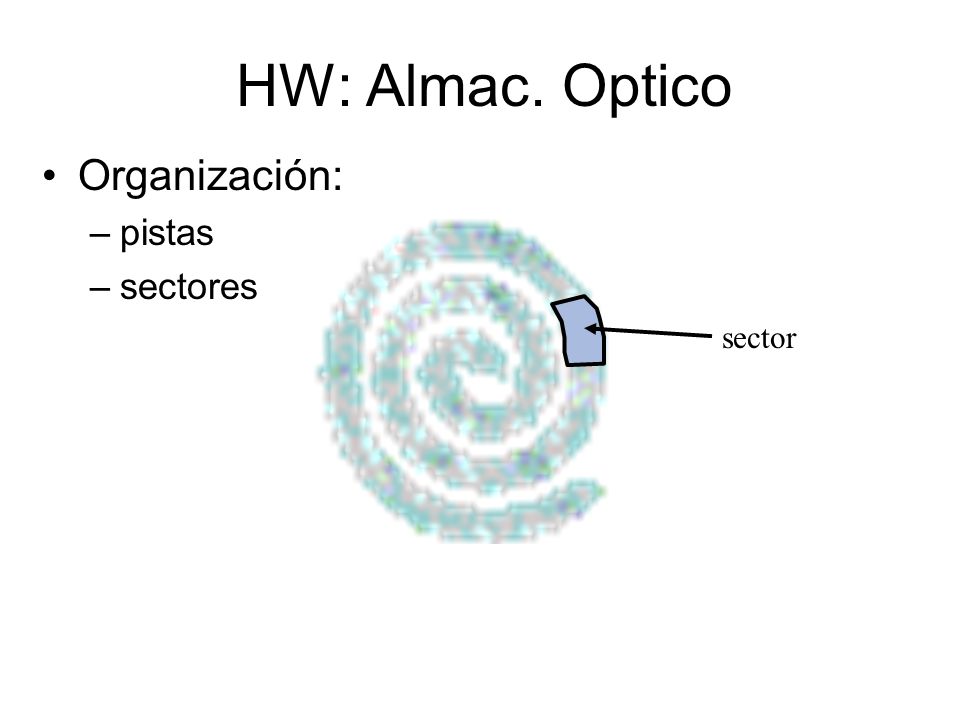

12 HW: Almac. Optico Organización: pistas sectores sector

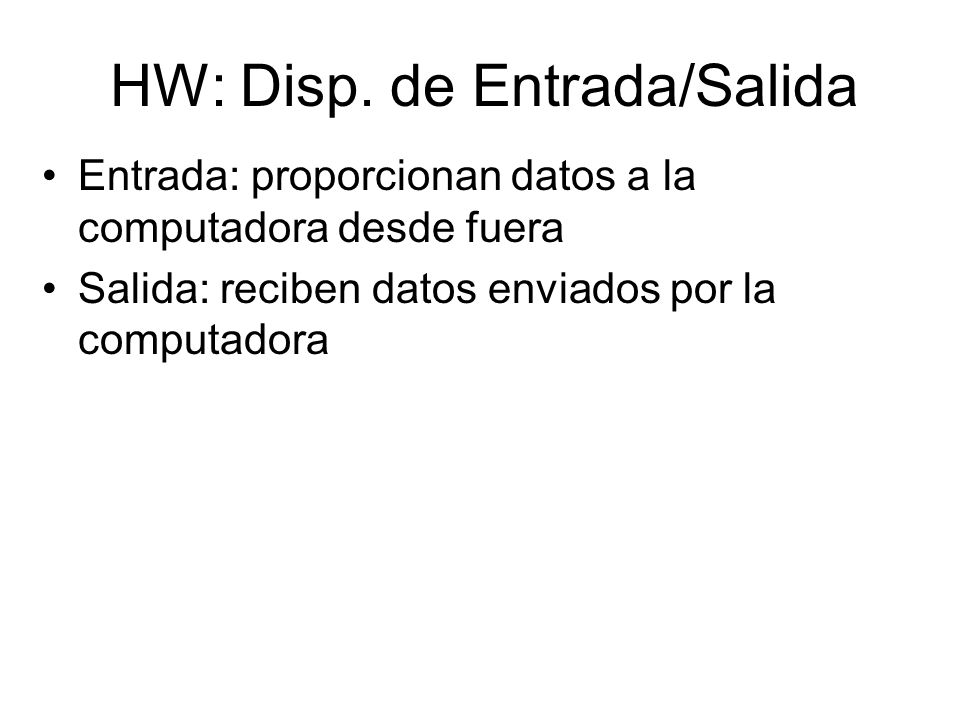

13 HW: Disp. de Entrada/Salida
Entrada: proporcionan datos a la computadora desde fuera Salida: reciben datos enviados por la computadora

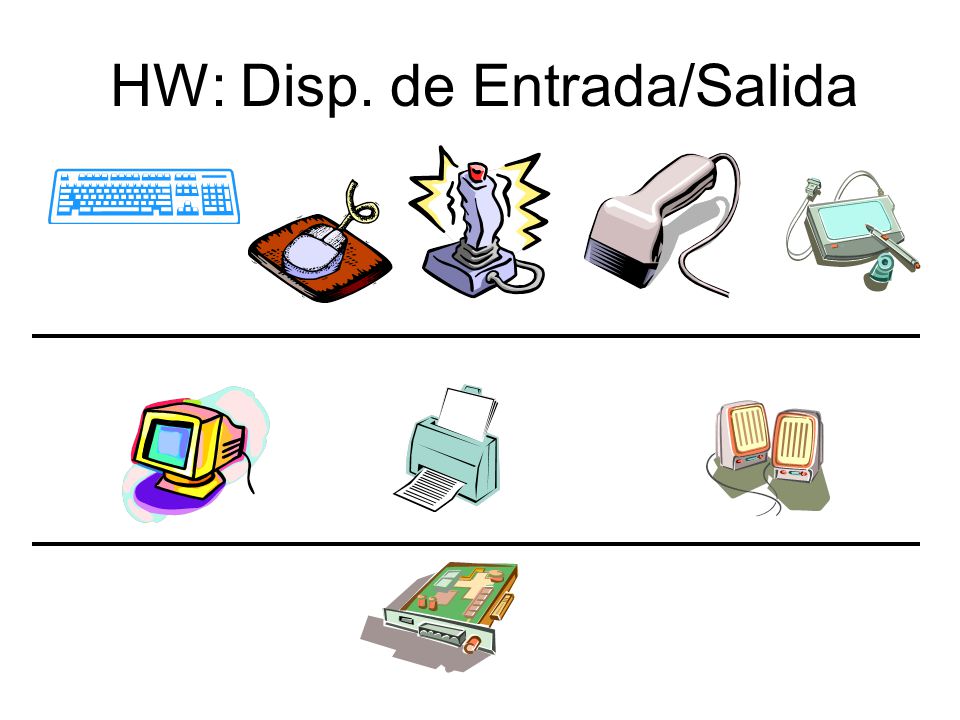

14 HW: Disp. de Entrada/Salida

15 Software
