DESPUES MANUFACTURA M ODELAMIENTO CERO DE PIEZA Video de ensamble Video de cero Es necesario conocer el blanco del cual se partirá para llegar a la pieza.

Presentación del tema: "DESPUES MANUFACTURA M ODELAMIENTO CERO DE PIEZA Video de ensamble Video de cero Es necesario conocer el blanco del cual se partirá para llegar a la pieza."— Transcripción de la presentación:

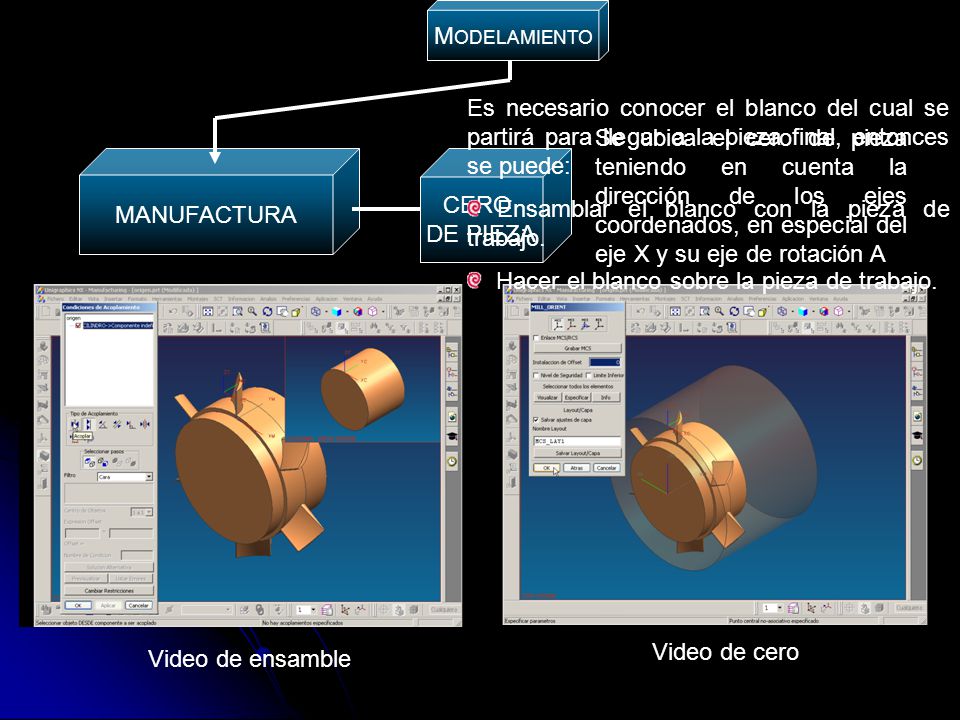

1 DESPUES MANUFACTURA M ODELAMIENTO CERO DE PIEZA Video de ensamble Video de cero Es necesario conocer el blanco del cual se partirá para llegar a la pieza final, entonces se puede: Ensamblar el blanco con la pieza de trabajo. Hacer el blanco sobre la pieza de trabajo. Se ubica el cero de pieza teniendo en cuenta la dirección de los ejes coordenados, en especial del eje X y su eje de rotación A

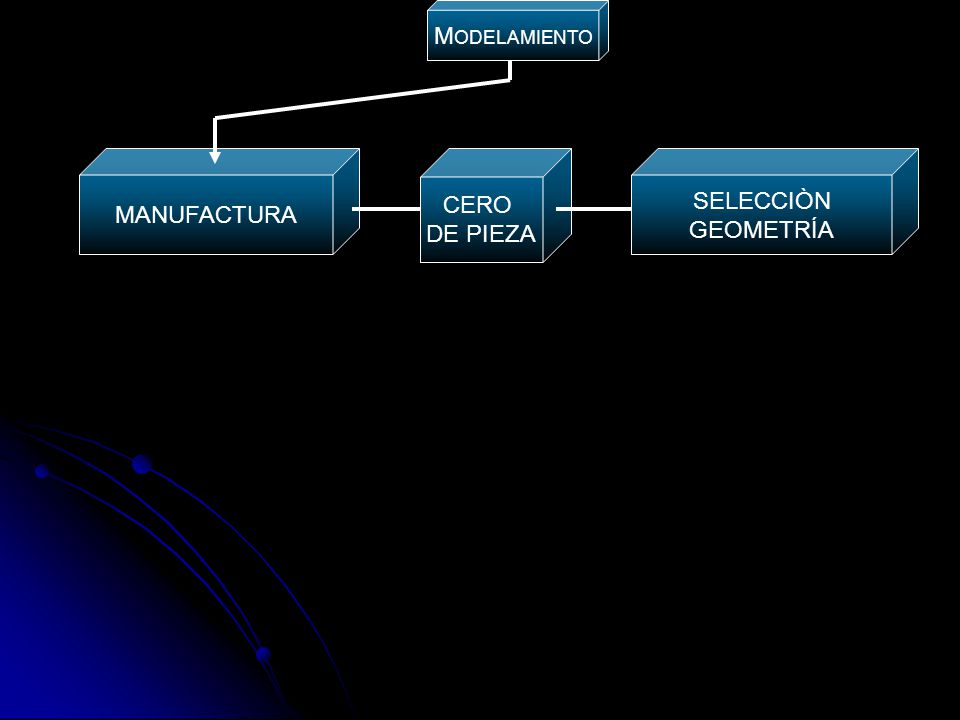

2 MANUFACTURA M ODELAMIENTO CERO DE PIEZA SELECCIÒN GEOMETRÍA

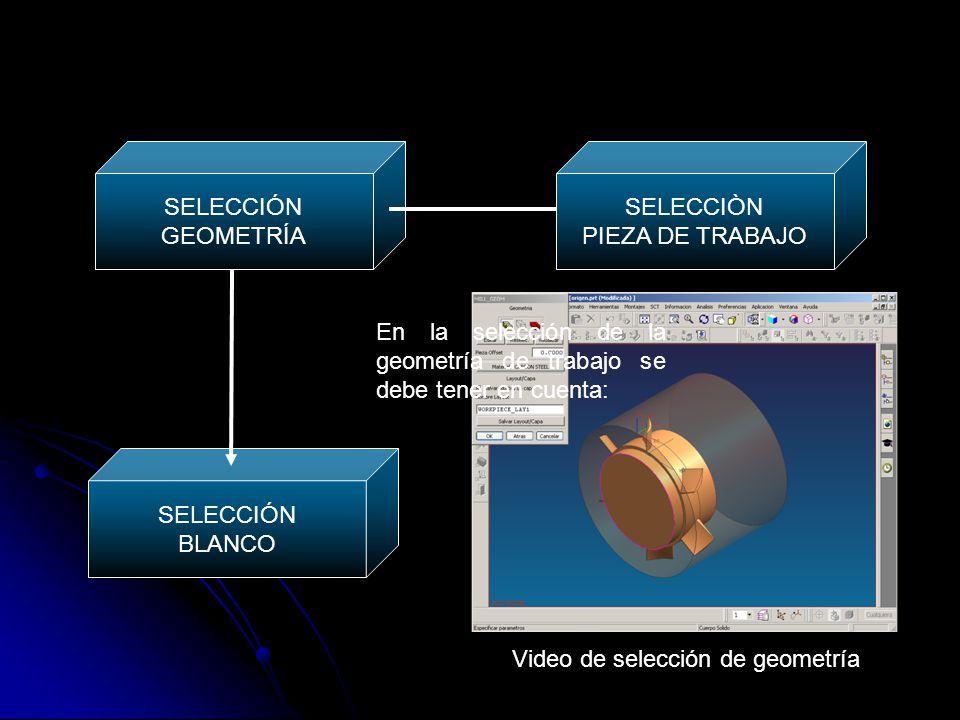

3 SELECCIÓN BLANCO SELECCIÓN GEOMETRÍA SELECCIÒN PIEZA DE TRABAJO Video de selección de geometría En la selección de la geometría de trabajo se debe tener en cuenta:

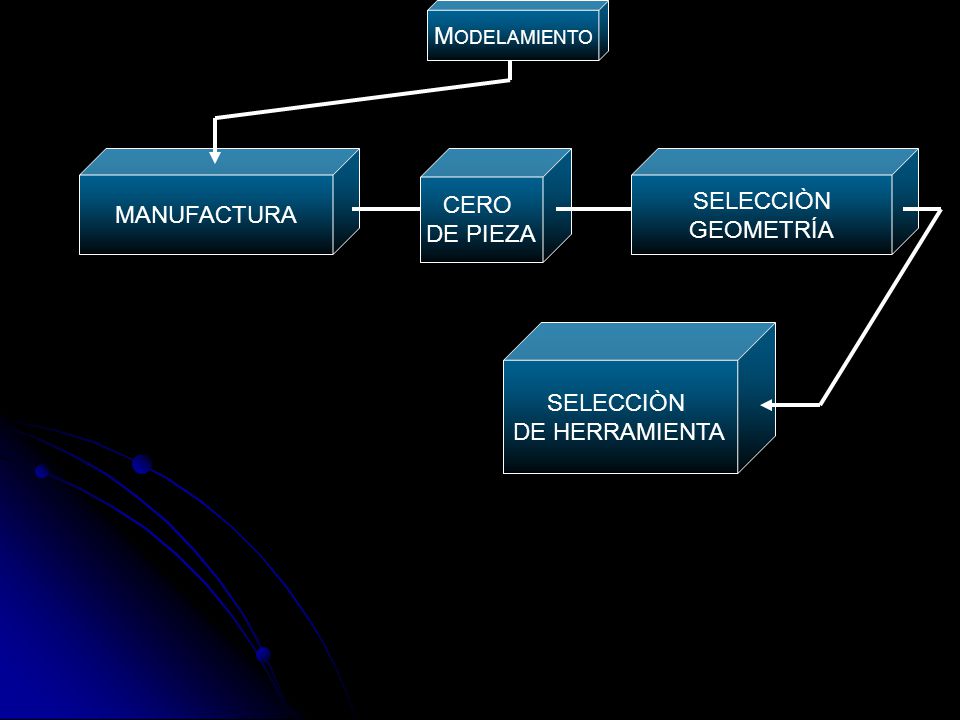

4 MANUFACTURA SELECCIÒN DE HERRAMIENTA M ODELAMIENTO CERO DE PIEZA SELECCIÒN GEOMETRÍA

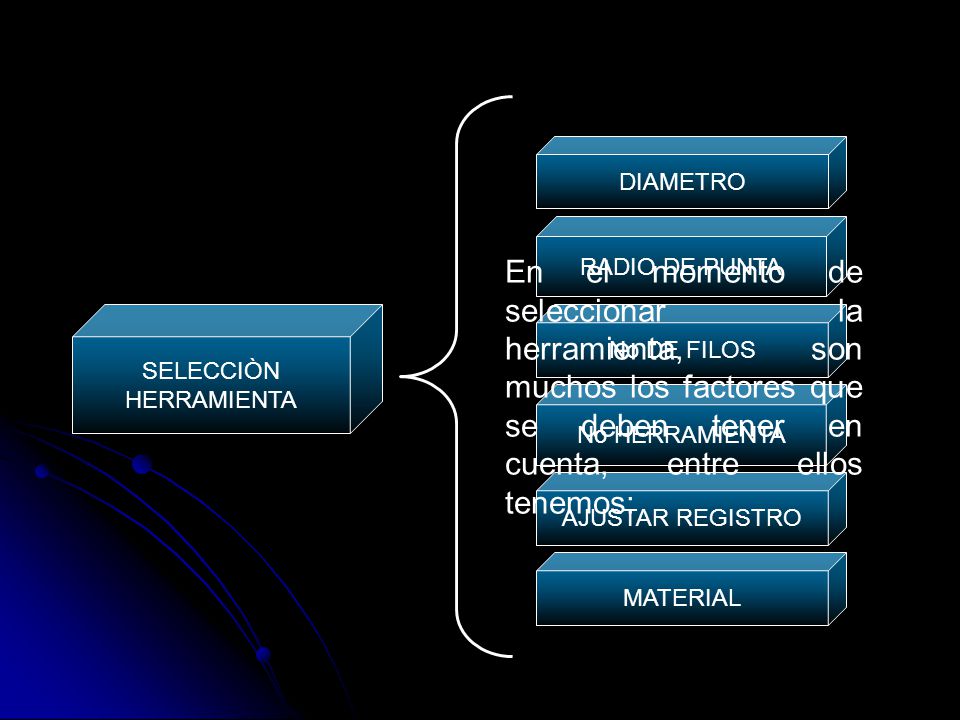

5 RADIO DE PUNTA No DE FILOS No HERRAMIENTA AJUSTAR REGISTRO MATERIAL SELECCIÒN HERRAMIENTA DIAMETRO En el momento de seleccionar la herramienta, son muchos los factores que se deben tener en cuenta, entre ellos tenemos:

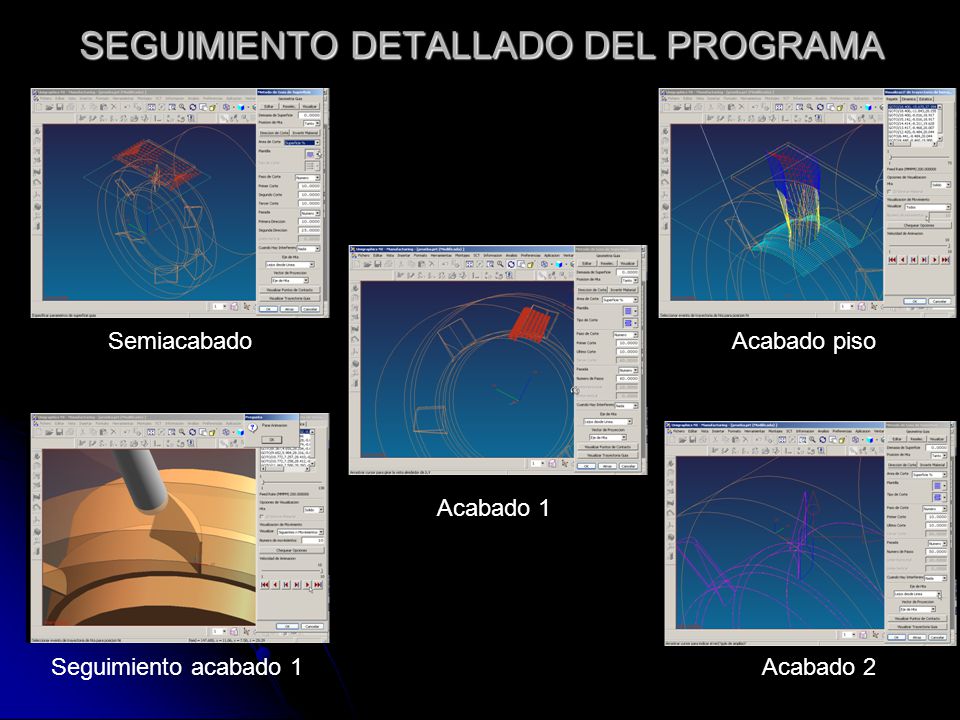

6 SEGUIMIENTO DETALLADO DEL PROGRAMA Semiacabado Seguimiento acabado 1 Acabado piso Acabado 2 Acabado 1

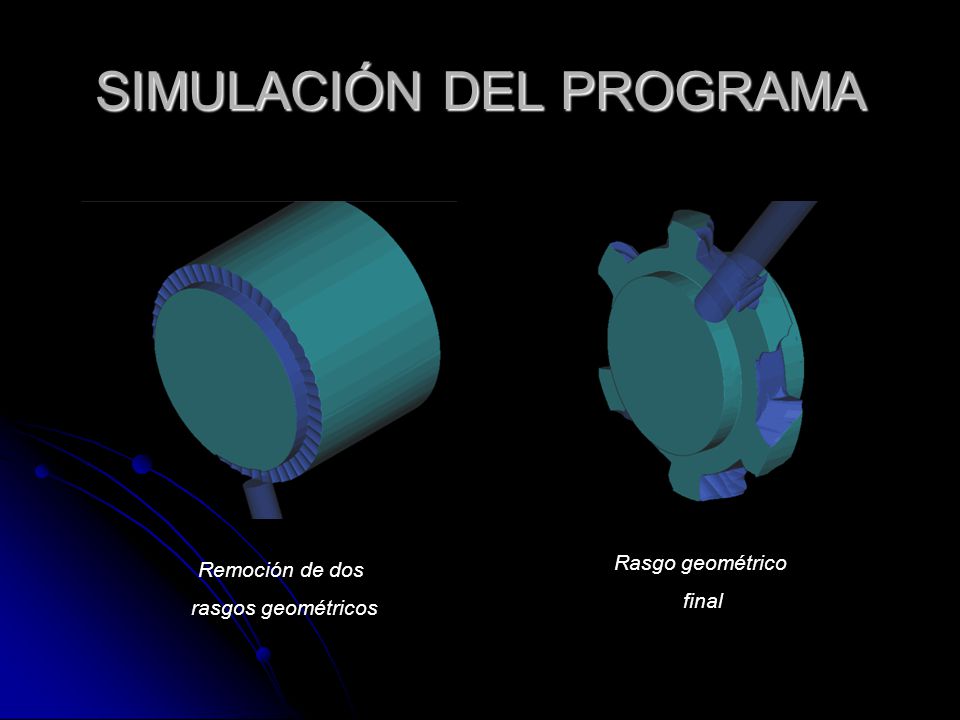

7 SIMULACIÓN DEL PROGRAMA Rasgo geométrico final Remoción de dos rasgos geométricos

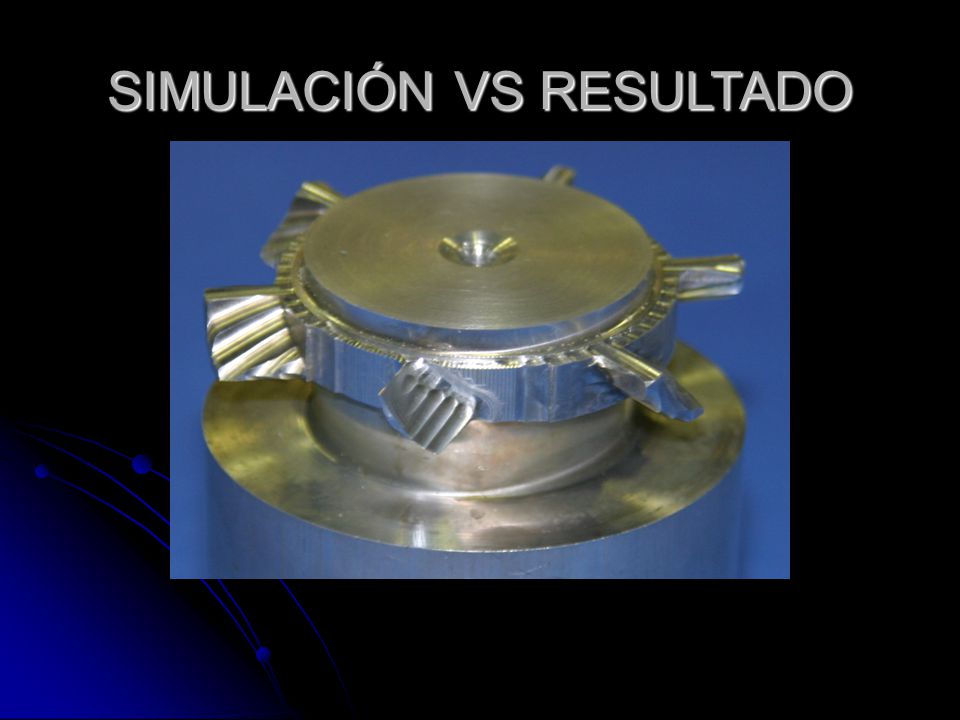

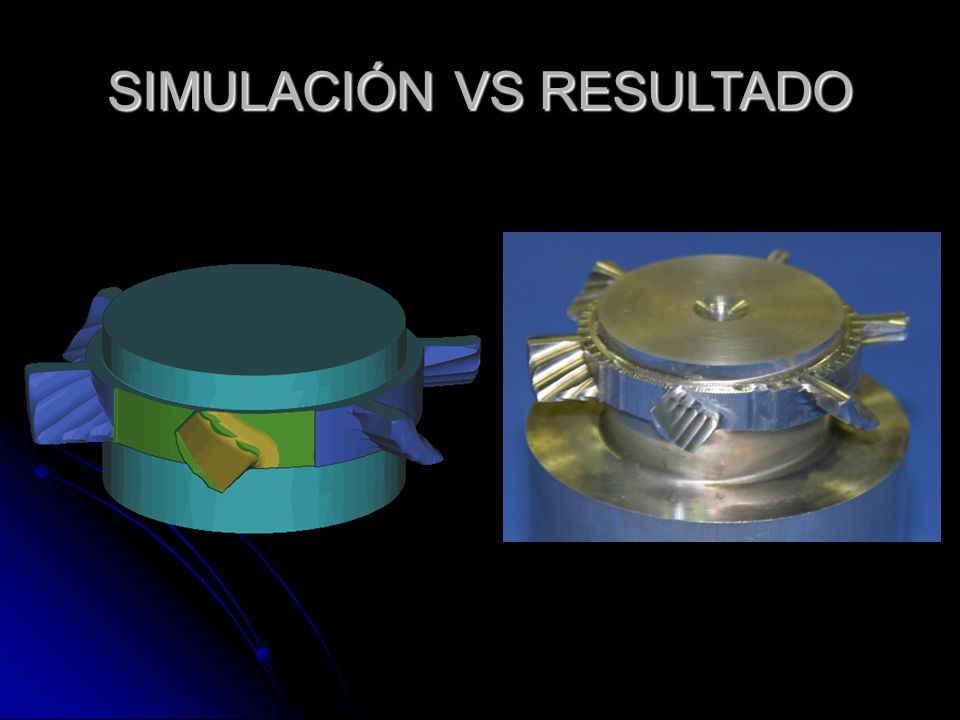

8 SIMULACIÓN VS RESULTADO

9

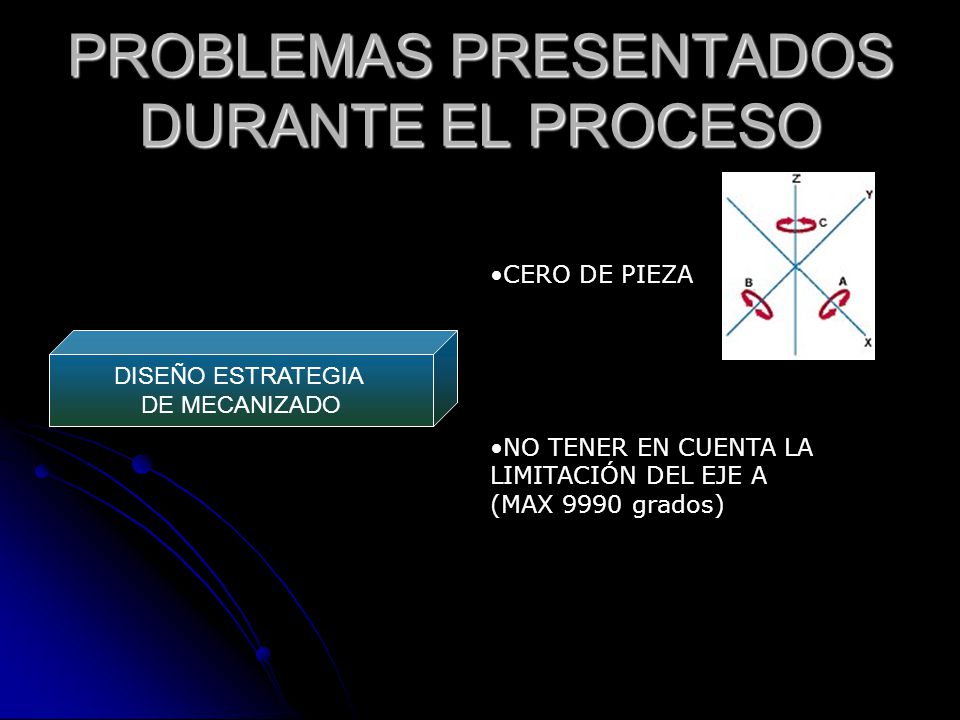

10 PROBLEMAS PRESENTADOS DURANTE EL PROCESO DISEÑO ESTRATEGIA DE MECANIZADO CERO DE PIEZA NO TENER EN CUENTA LA LIMITACIÓN DEL EJE A (MAX 9990 grados)

11 POSTPROCESO GIRO DEL HUSILLO INVERTIDO COMPENSACIÓN DE HERRAMIENTAS LIMITE VELOCIDAD EN CORTE PROBLEMAS PRESENTADOS DURANTE EL PROCESO

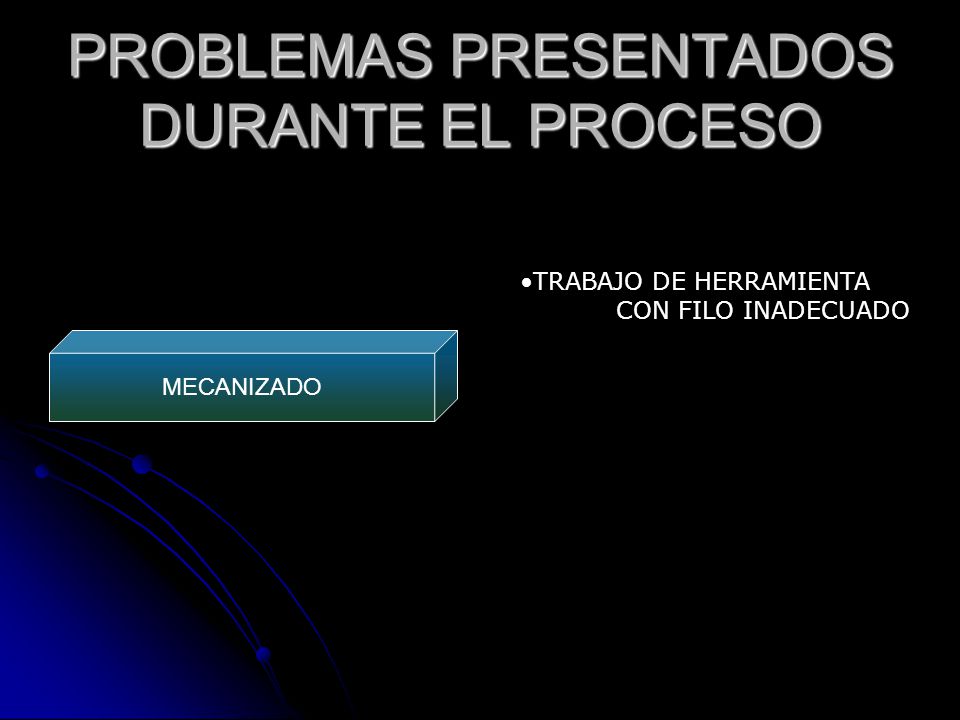

12 MECANIZADO TRABAJO DE HERRAMIENTA CON FILO INADECUADO PROBLEMAS PRESENTADOS DURANTE EL PROCESO

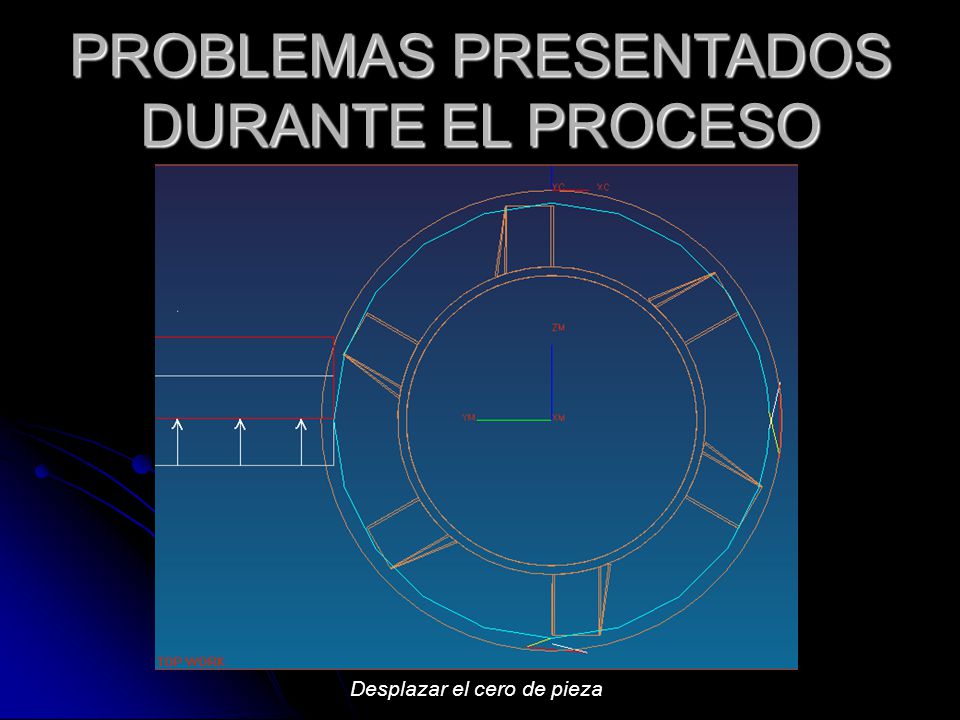

13 Desplazar el cero de pieza

14 PROBLEMAS PRESENTADOS DURANTE EL PROCESO MECANIZADO ACABADO SUPERFICIAL TRABAJO DE HERRAMIENTA CON FILO INADECUADO

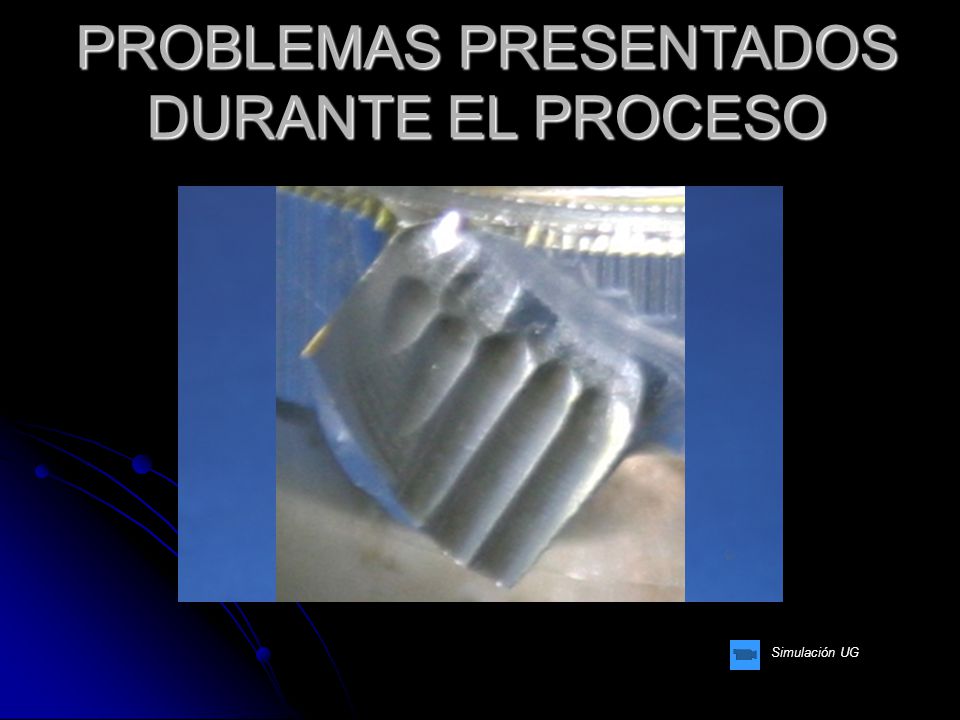

15 PROBLEMAS PRESENTADOS DURANTE EL PROCESO Simulación UG

16 ESTRATEGIA DE MECANIZADO PARA RODETE DE MICROTURBINA MAQUINA 6-EJES con Controlador MX2000 UNIGRAPHICS

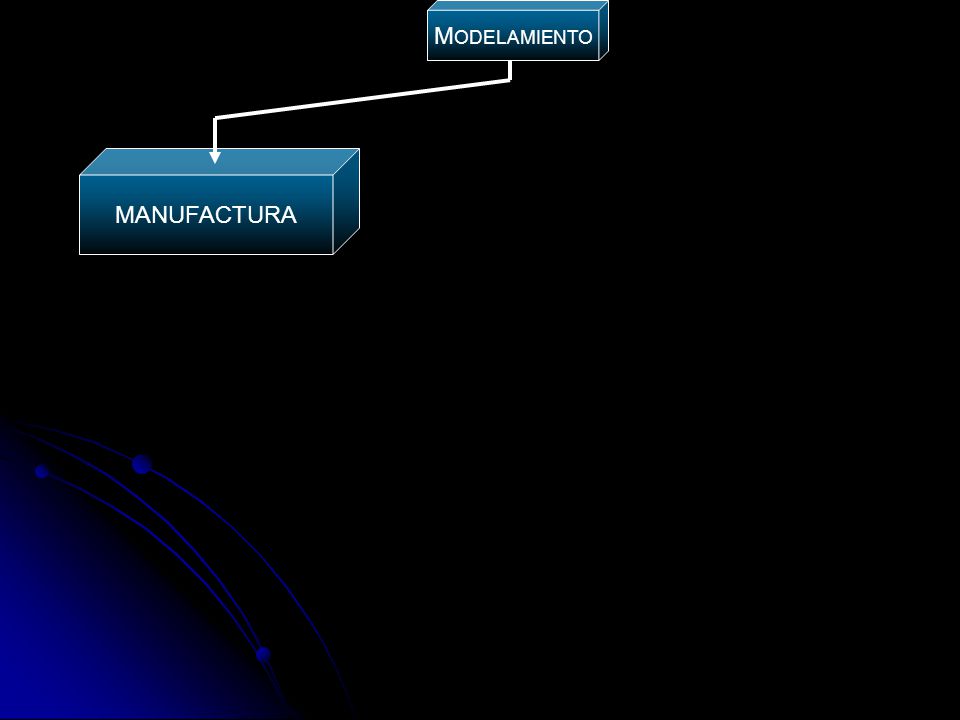

17 MANUFACTURA M ODELAMIENTO

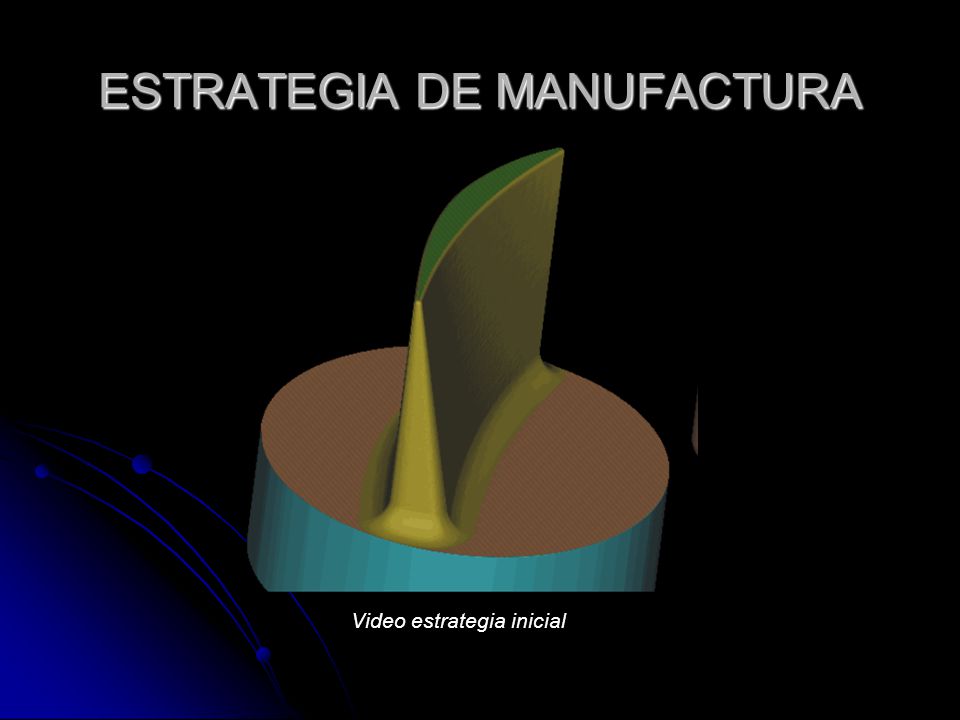

18 ESTRATEGIA DE MANUFACTURA Video estrategia inicial

19 ESTRATEGIA DE MANUFACTURA Se opto por cambiar la estrategia anterior debido a la limitación de memoria del controlador MX200. Entonces se plantea dividir la estrategia de mecanizado en dos operaciones, cada una de solo una pasada para generarla a partir de UNIGRAPHICS.

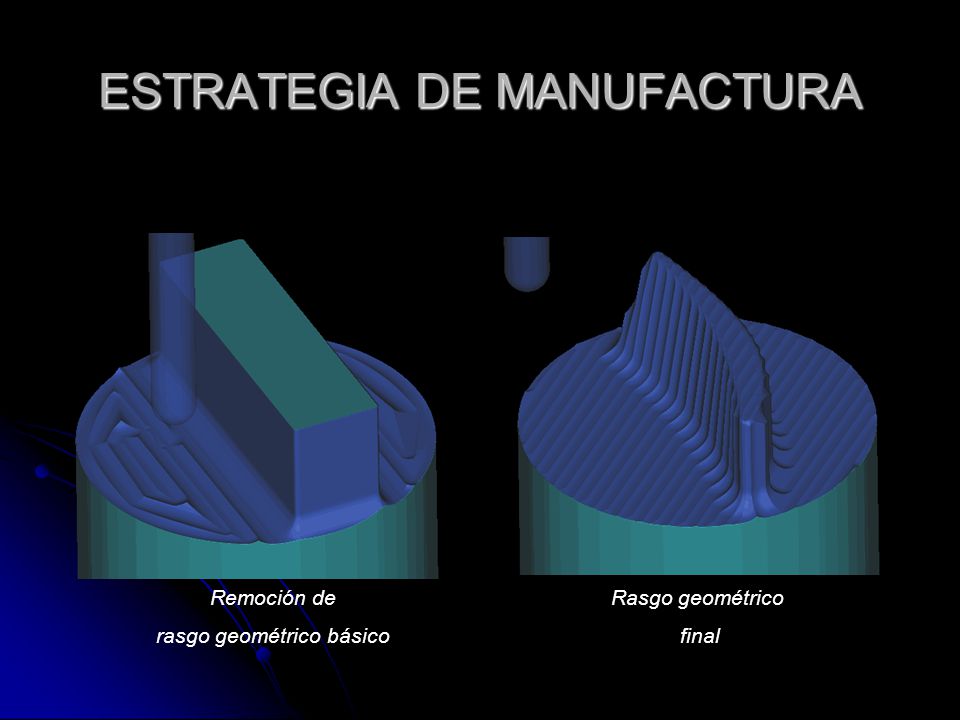

20 ESTRATEGIA DE MANUFACTURA Rasgo geométrico final Remoción de rasgo geométrico básico

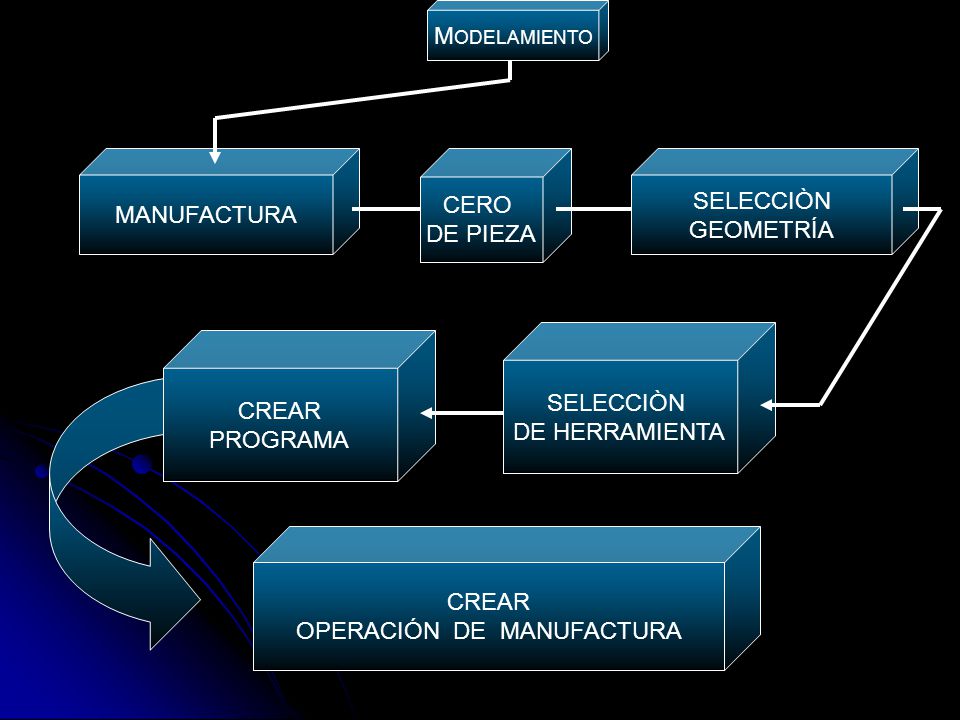

21 CREAR PROGRAMA MANUFACTURA CREAR OPERACIÓN DE MANUFACTURA SELECCIÒN DE HERRAMIENTA M ODELAMIENTO CERO DE PIEZA SELECCIÒN GEOMETRÍA

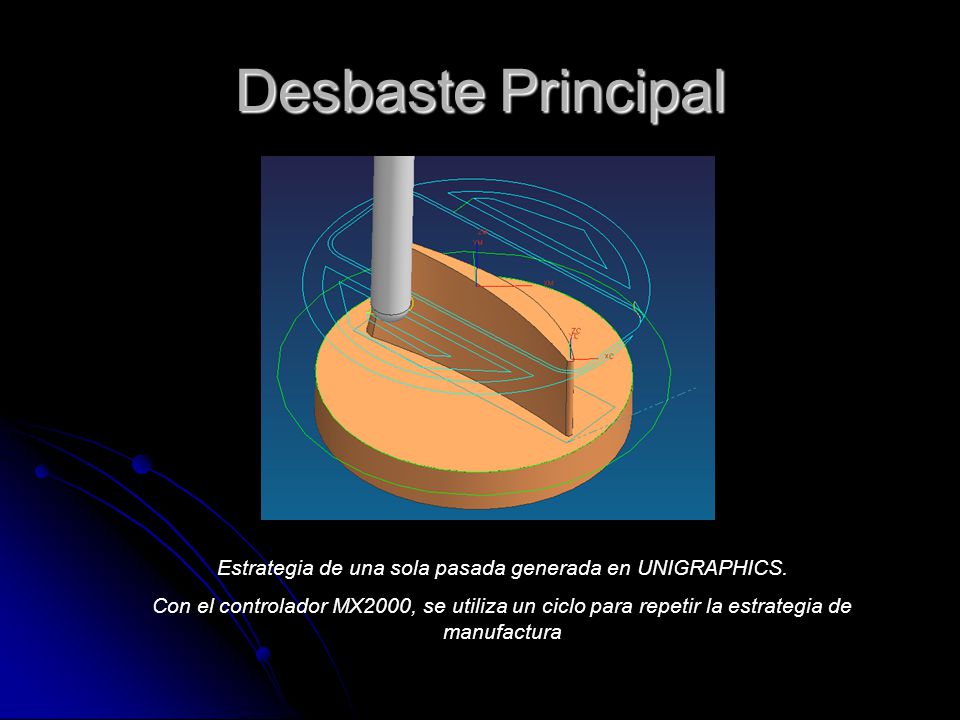

22 Desbaste Principal Estrategia de una sola pasada generada en UNIGRAPHICS. Con el controlador MX2000, se utiliza un ciclo para repetir la estrategia de manufactura

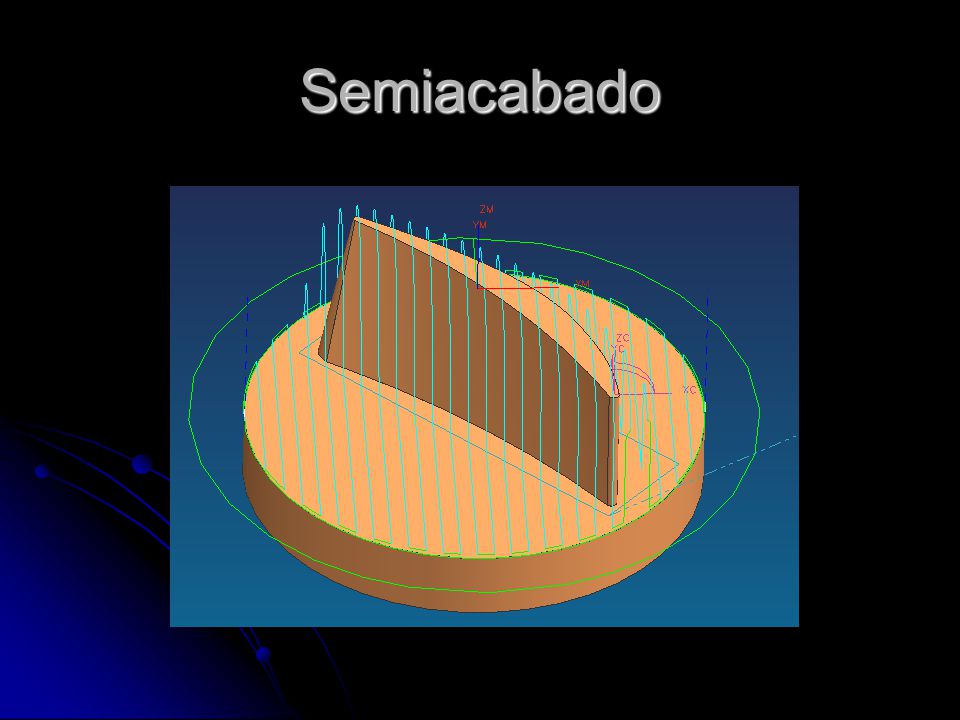

23 Semiacabado

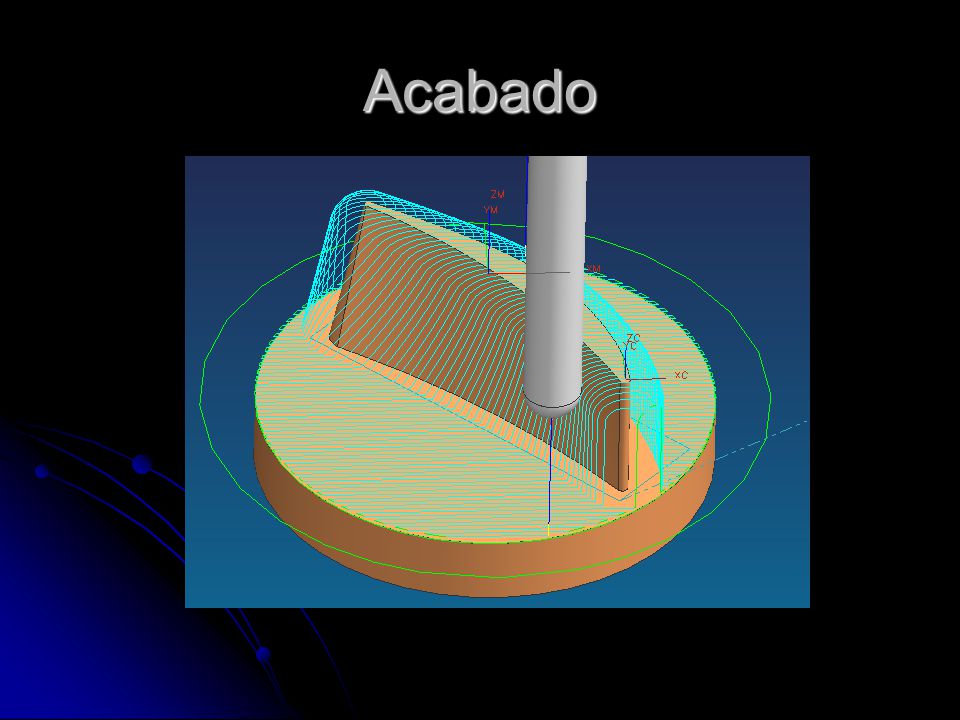

24 Acabado

25 POSTPROCESO PARA MX2000

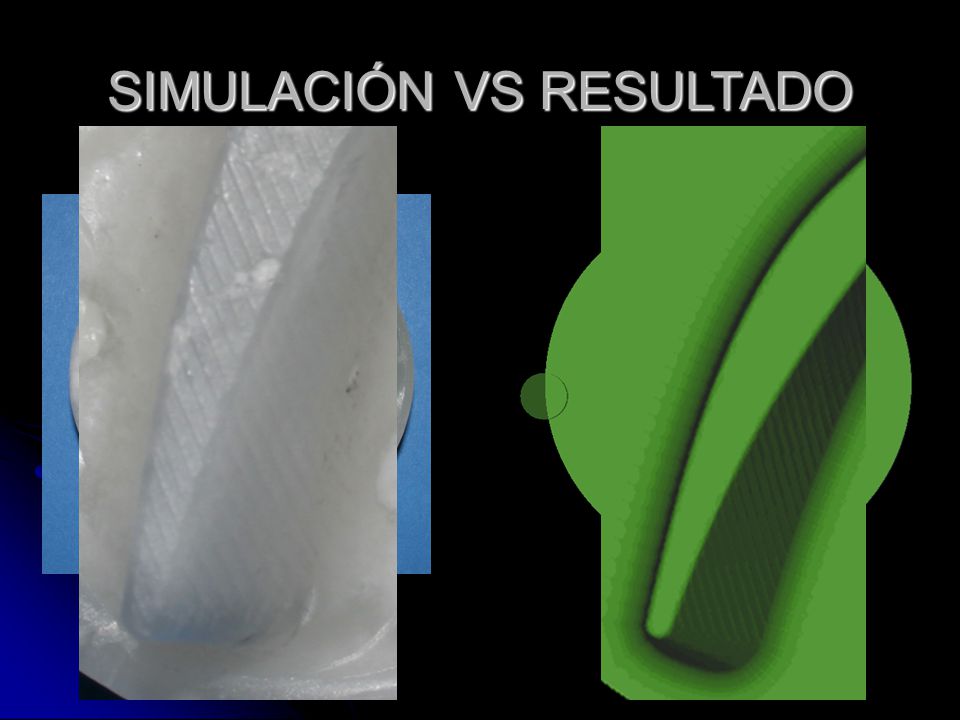

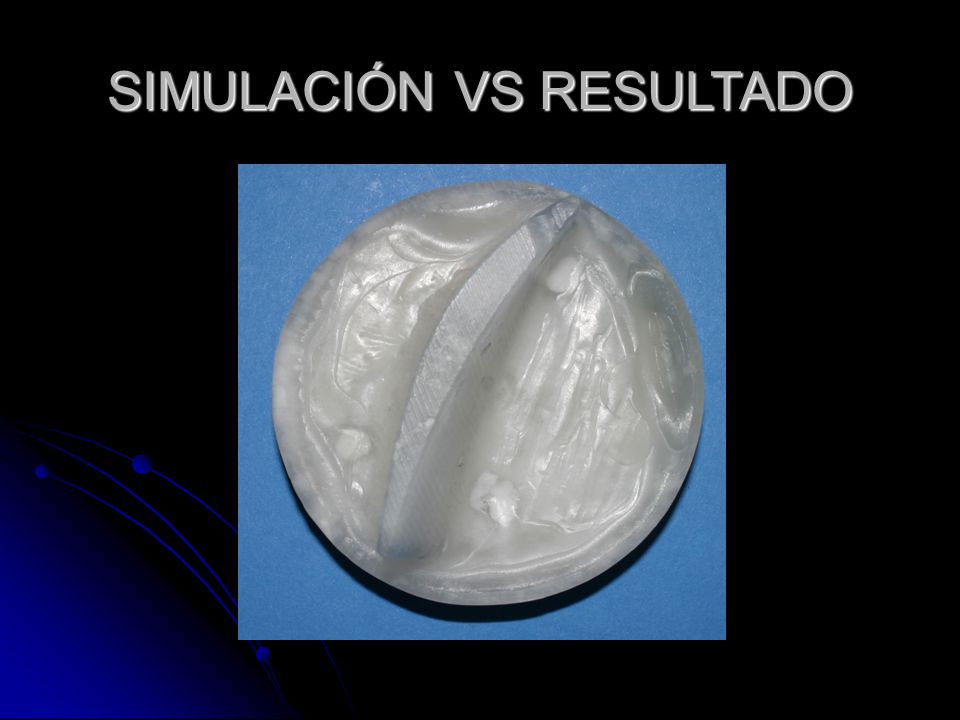

26 SIMULACIÓN VS RESULTADO

27

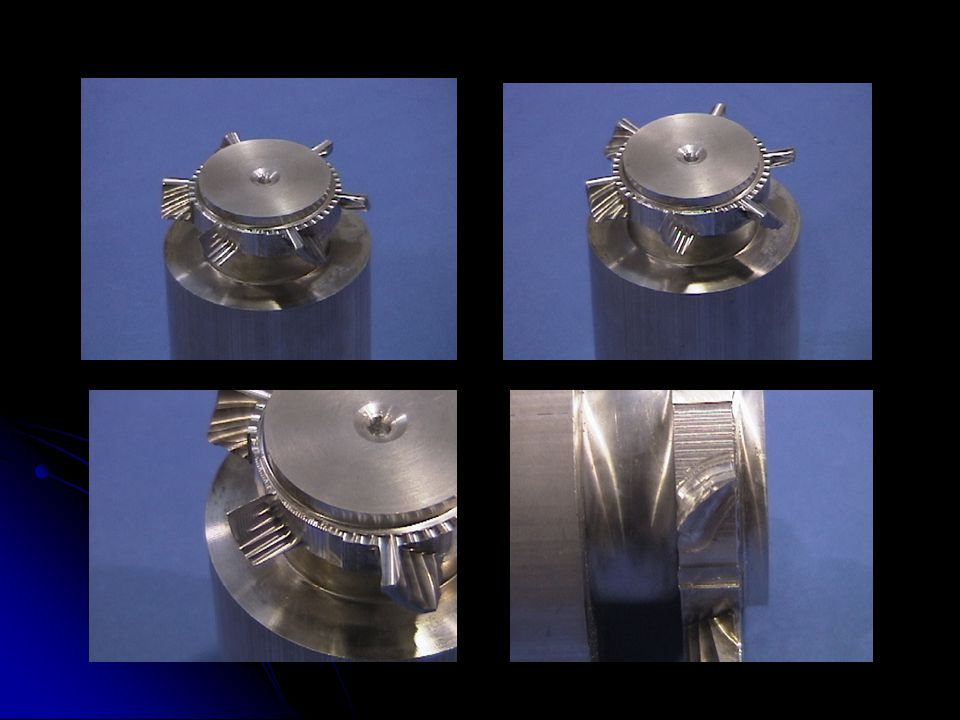

28

29

30

31
