El simulador EASy68K del MC68000 (I)
Instalación (descargar desde Windows: SetupEASy68K.exe Edición: EASy68K Programa en <fichero.x68> (ASCII) Instrucciones para parar el simulador (al final) MOVE.B #9,D0 TRAP #15 Directiva END incluye la dirección de comienzo Ejemplo: END INICIO Ensamblado: EASy68K (menú Project) Listado en <fichero.L68> Ejecutable en <fichero.S68> Ejecución: Sim68k (botón Execute) No hace falta modificar las opciones de configuración Editor fichero.x68 Ensamblador fichero.s68fichero.l68 Simulador
2

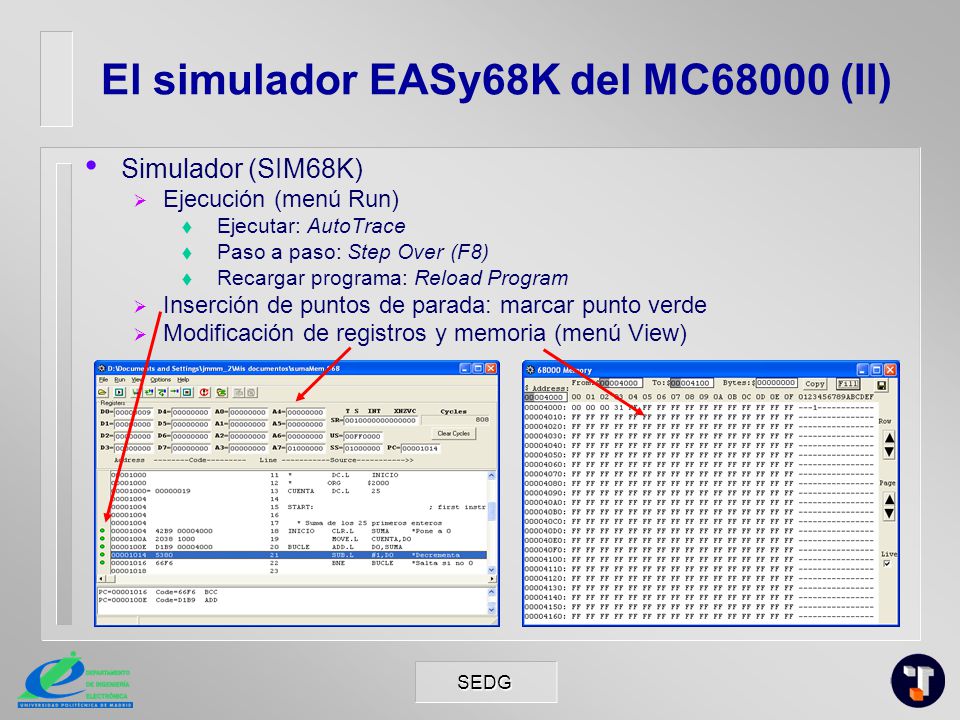

El simulador EASy68K del MC68000 (II)
Simulador (SIM68K) Ejecución (menú Run) Ejecutar: AutoTrace Paso a paso: Step Over (F8) Recargar programa: Reload Program Inserción de puntos de parada: marcar punto verde Modificación de registros y memoria (menú View)
3

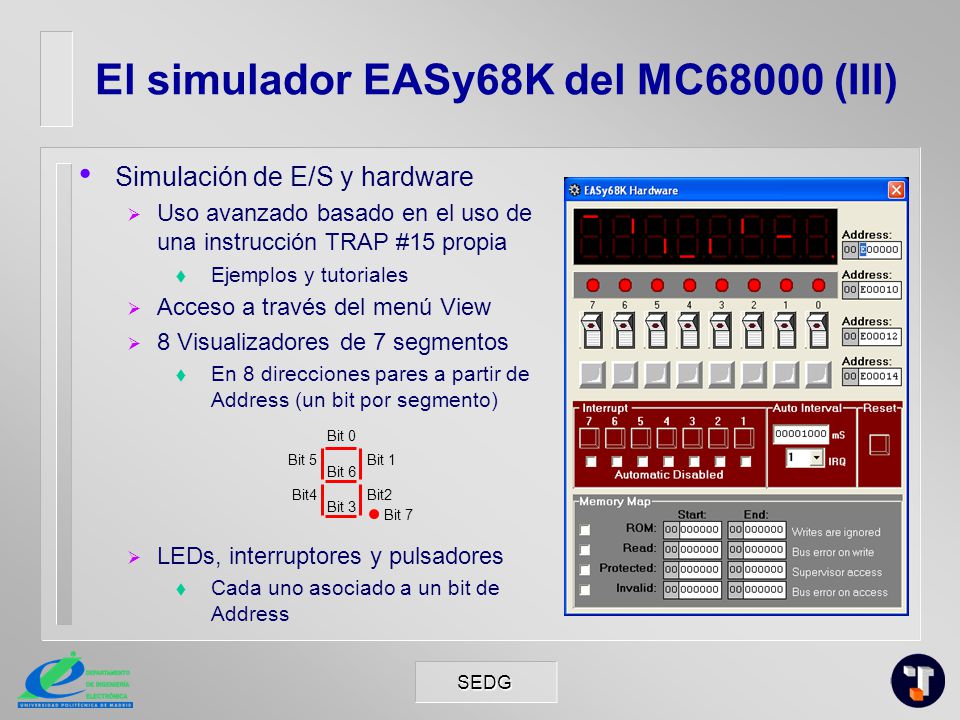

El simulador EASy68K del MC68000 (III)
Simulación de E/S y hardware Uso avanzado basado en el uso de una instrucción TRAP #15 propia Ejemplos y tutoriales Acceso a través del menú View 8 Visualizadores de 7 segmentos En 8 direcciones pares a partir de Address (un bit por segmento) LEDs, interruptores y pulsadores Cada uno asociado a un bit de Address Bit 0 Bit 1 Bit2 Bit 5 Bit4 Bit 3 Bit 6 Bit 7
