1 UNIDAD EDUCATIVA FISCOMISIONAL DON BOSCO TELEFONÍA MÓVIL II
Ing. Christian Hurtado

2 GENERACIÓN 2.5 G Es un paso intermedio para llegar a 3G, ofrece capacidades adicionales a los sistemas 2G.

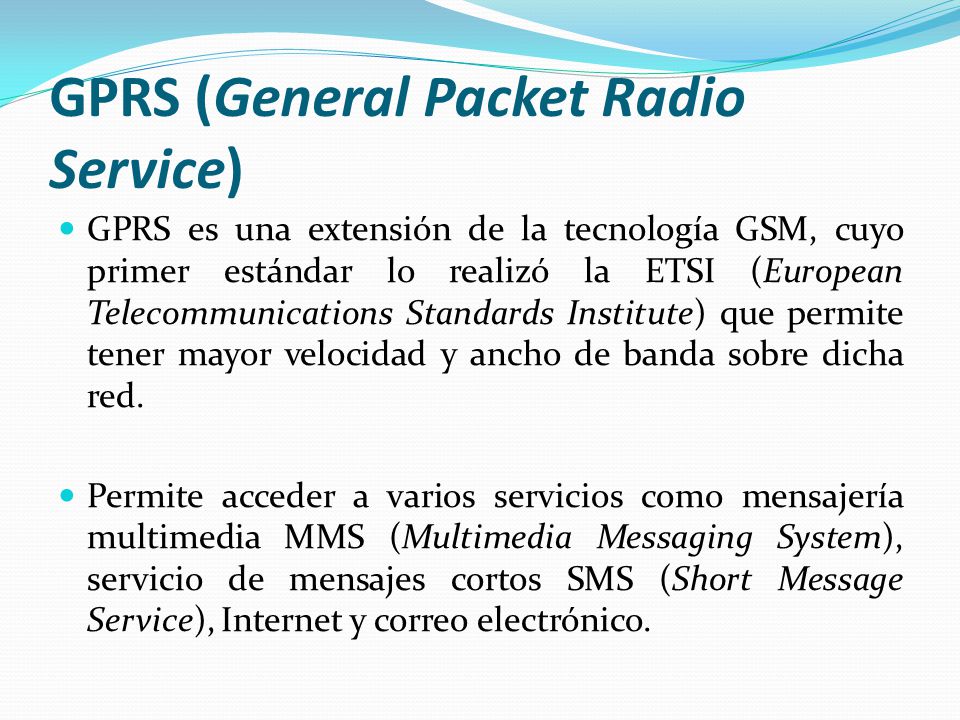

3 GPRS (General Packet Radio Service)
GPRS es una extensión de la tecnología GSM, cuyo primer estándar lo realizó la ETSI (European Telecommunications Standards Institute) que permite tener mayor velocidad y ancho de banda sobre dicha red. Permite acceder a varios servicios como mensajería multimedia MMS (Multimedia Messaging System), servicio de mensajes cortos SMS (Short Message Service), Internet y correo electrónico.

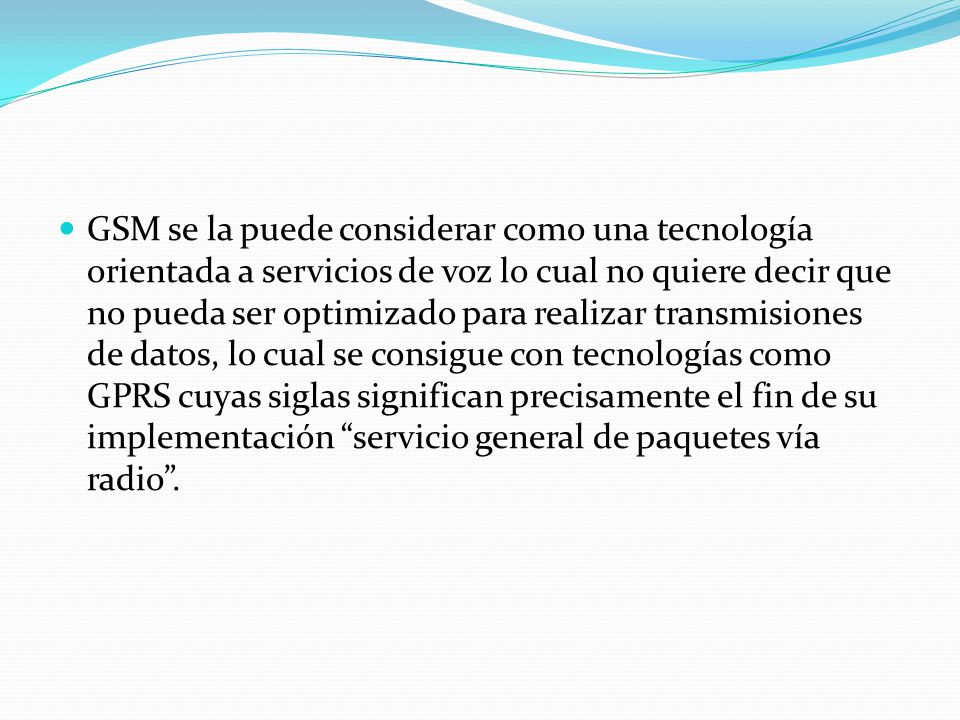

4 GSM se la puede considerar como una tecnología orientada a servicios de voz lo cual no quiere decir que no pueda ser optimizado para realizar transmisiones de datos, lo cual se consigue con tecnologías como GPRS cuyas siglas significan precisamente el fin de su implementación “servicio general de paquetes vía radio”.

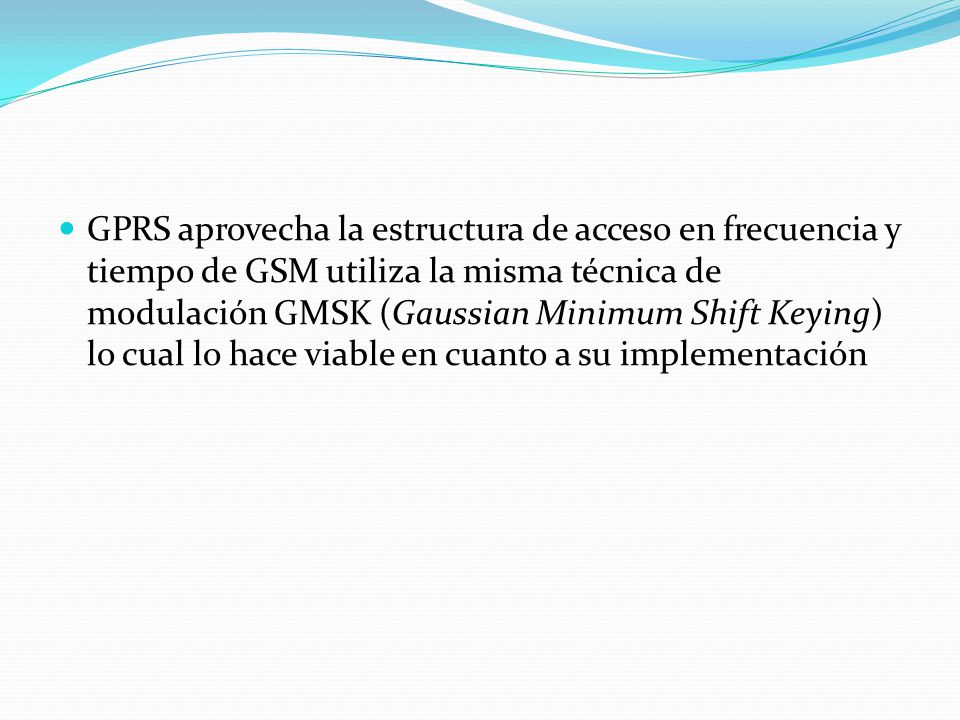

5 GPRS aprovecha la estructura de acceso en frecuencia y tiempo de GSM utiliza la misma técnica de modulación GMSK (Gaussian Minimum Shift Keying) lo cual lo hace viable en cuanto a su implementación

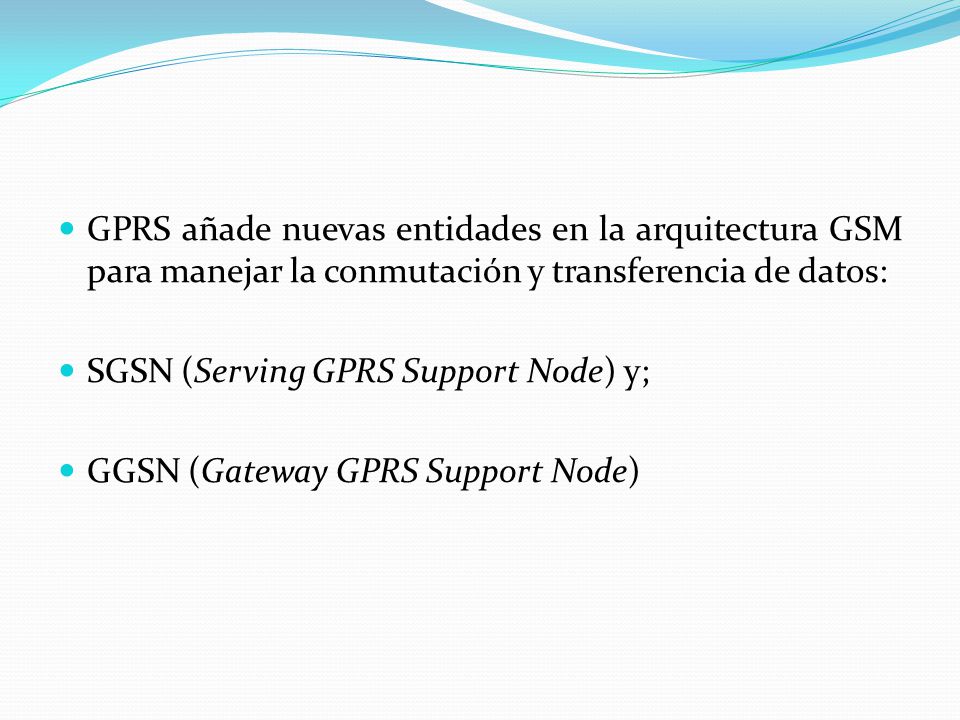

6 GPRS añade nuevas entidades en la arquitectura GSM para manejar la conmutación y transferencia de datos: SGSN (Serving GPRS Support Node) y; GGSN (Gateway GPRS Support Node)

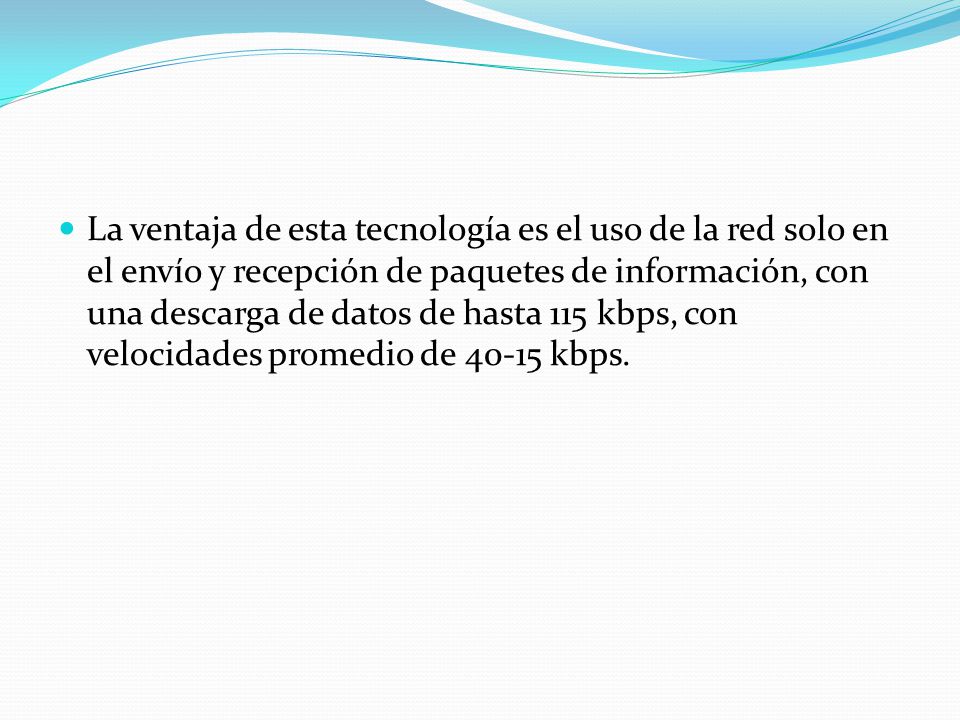

7 La ventaja de esta tecnología es el uso de la red solo en el envío y recepción de paquetes de información, con una descarga de datos de hasta 115 kbps, con velocidades promedio de kbps.

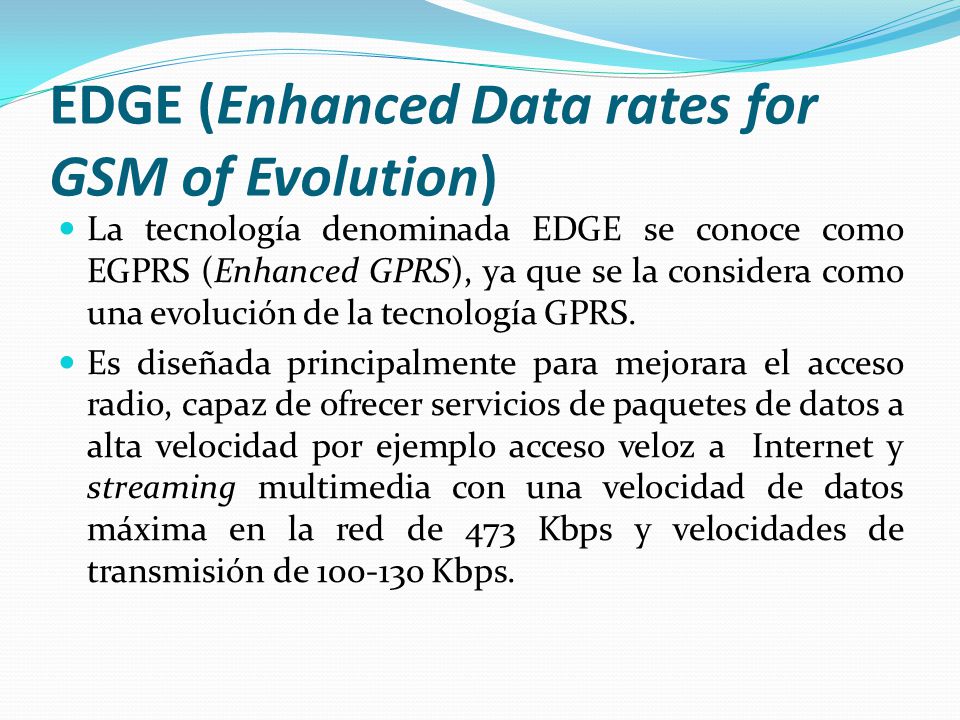

8 EDGE (Enhanced Data rates for GSM of Evolution)
La tecnología denominada EDGE se conoce como EGPRS (Enhanced GPRS), ya que se la considera como una evolución de la tecnología GPRS. Es diseñada principalmente para mejorara el acceso radio, capaz de ofrecer servicios de paquetes de datos a alta velocidad por ejemplo acceso veloz a Internet y streaming multimedia con una velocidad de datos máxima en la red de 473 Kbps y velocidades de transmisión de Kbps.

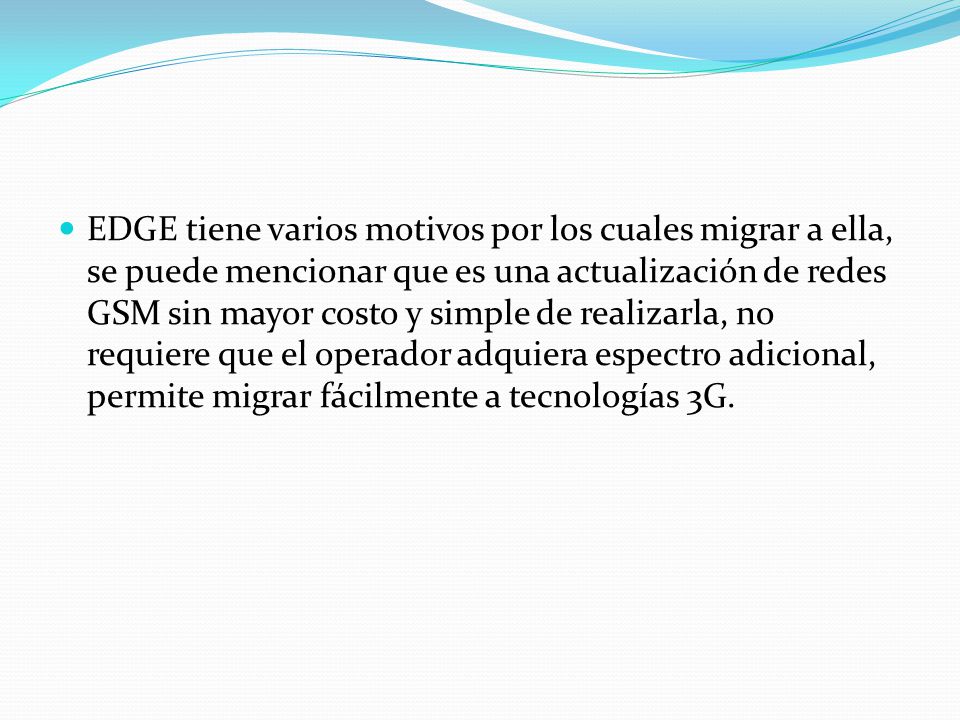

9 EDGE tiene varios motivos por los cuales migrar a ella, se puede mencionar que es una actualización de redes GSM sin mayor costo y simple de realizarla, no requiere que el operador adquiera espectro adicional, permite migrar fácilmente a tecnologías 3G.

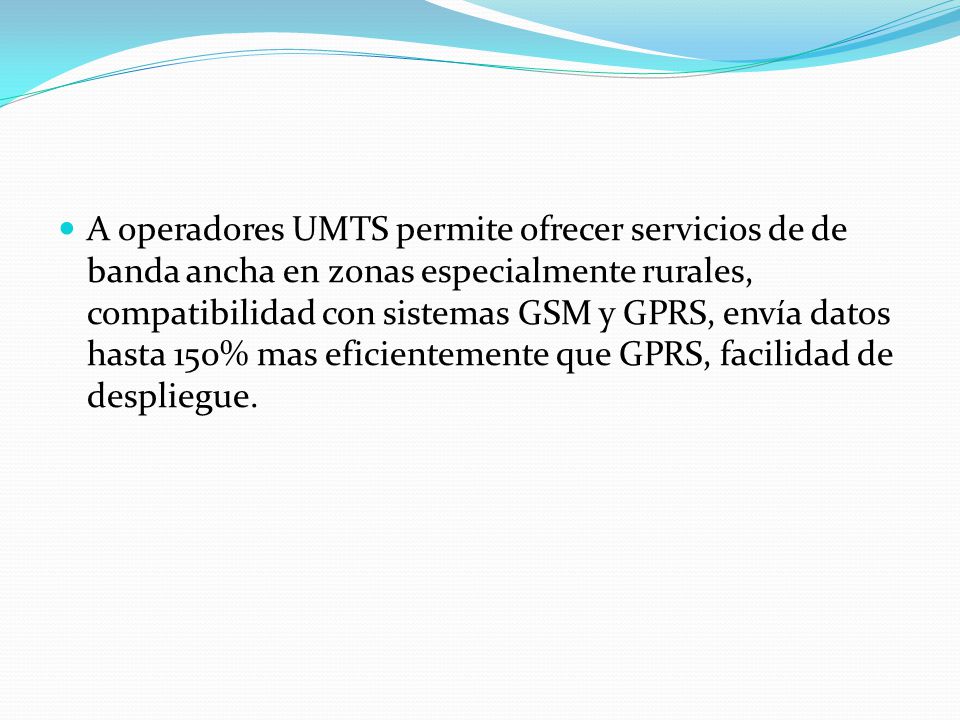

10 A operadores UMTS permite ofrecer servicios de de banda ancha en zonas especialmente rurales, compatibilidad con sistemas GSM y GPRS, envía datos hasta 150% mas eficientemente que GPRS, facilidad de despliegue.

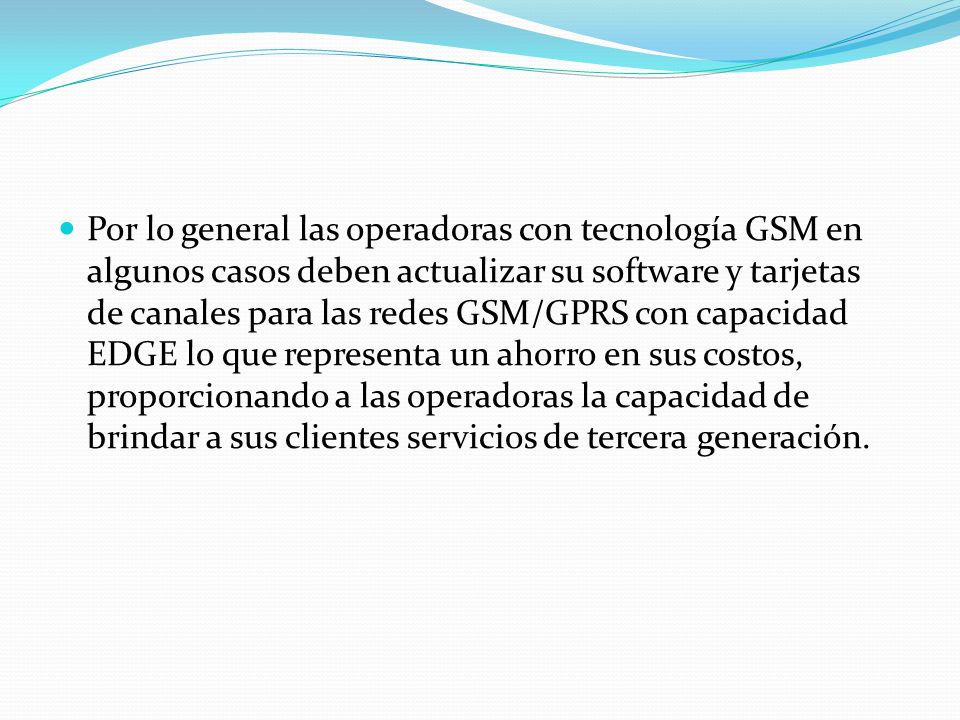

11 Por lo general las operadoras con tecnología GSM en algunos casos deben actualizar su software y tarjetas de canales para las redes GSM/GPRS con capacidad EDGE lo que representa un ahorro en sus costos, proporcionando a las operadoras la capacidad de brindar a sus clientes servicios de tercera generación.

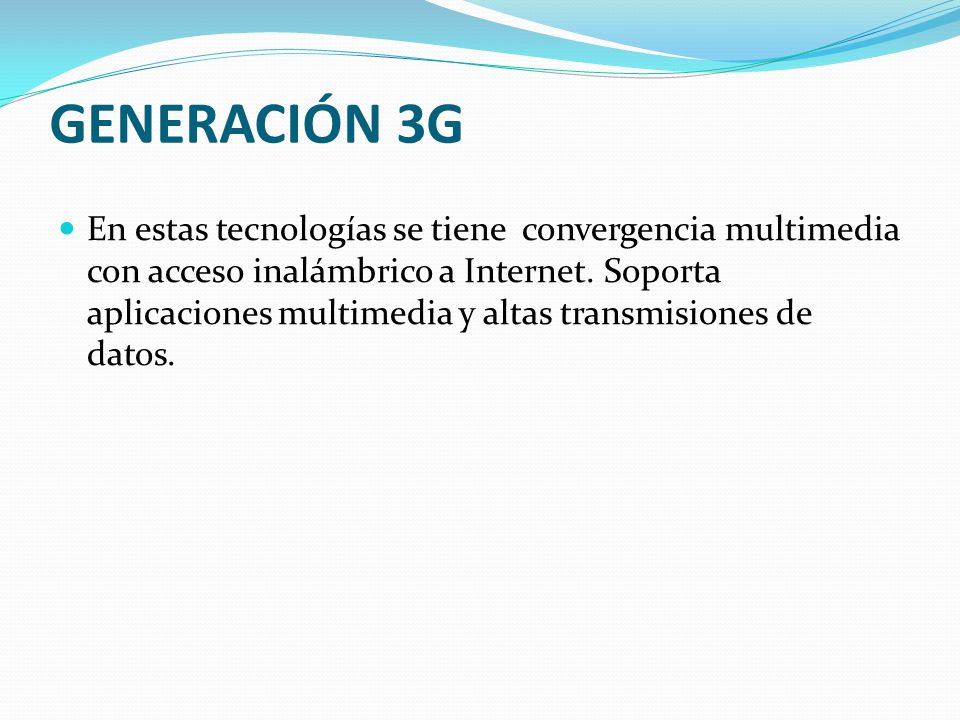

12 GENERACIÓN 3G En estas tecnologías se tiene convergencia multimedia con acceso inalámbrico a Internet. Soporta aplicaciones multimedia y altas transmisiones de datos.

13 CDMA X CDMA x es una tecnología 3G que utiliza CDMA como interfaz aire, compatible con IS-95A que ofrece una tasa de datos que varían entre 9.6 kbps y 2 Mbps. CDMA x es la primera tecnología de los estándares IMT 2000 desplegada en el mundo en Octubre del 2000 MSc. Soraya Sinche/ Folleto de Comunicaciones Inalámbricas/ CDMA2000.

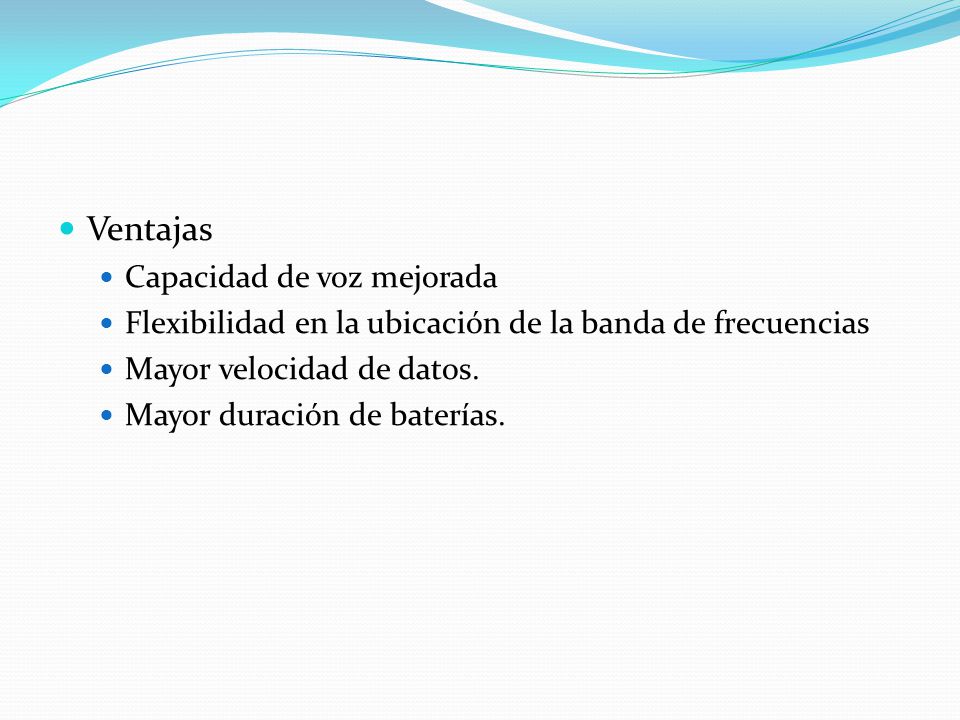

14 Ventajas Capacidad de voz mejorada
Flexibilidad en la ubicación de la banda de frecuencias Mayor velocidad de datos. Mayor duración de baterías.

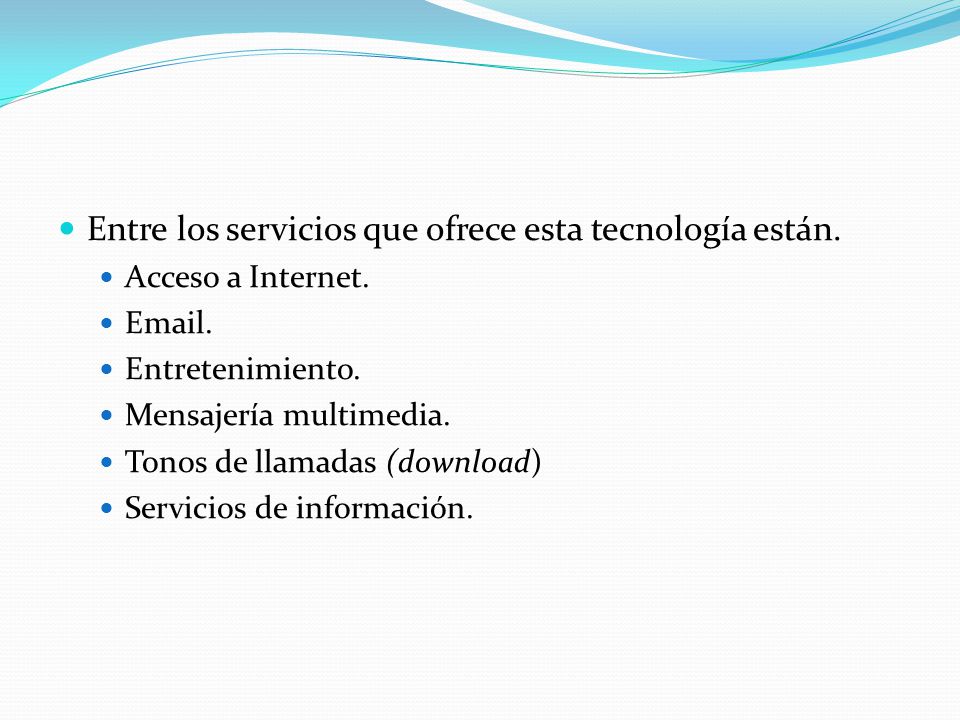

15 Entre los servicios que ofrece esta tecnología están.
Acceso a Internet. . Entretenimiento. Mensajería multimedia. Tonos de llamadas (download) Servicios de información.

16 CDMA 2000 1xEV-DO (1x Evolution-Data Optimized)
Calificada como de tercera generación, es una tecnología de conmutación de paquetes es una evolución de CDMA 1x la cual presenta una alta velocidad de datos compatible con sistemas CDMA ONE y CDMA2000 1xRTT. La Rev. 0 de esta tecnología puede ser instalada en la banda de los 1900 Mhz, tiene como velocidad 2.4 Mbps en downlink y 153 Kbps en uplink

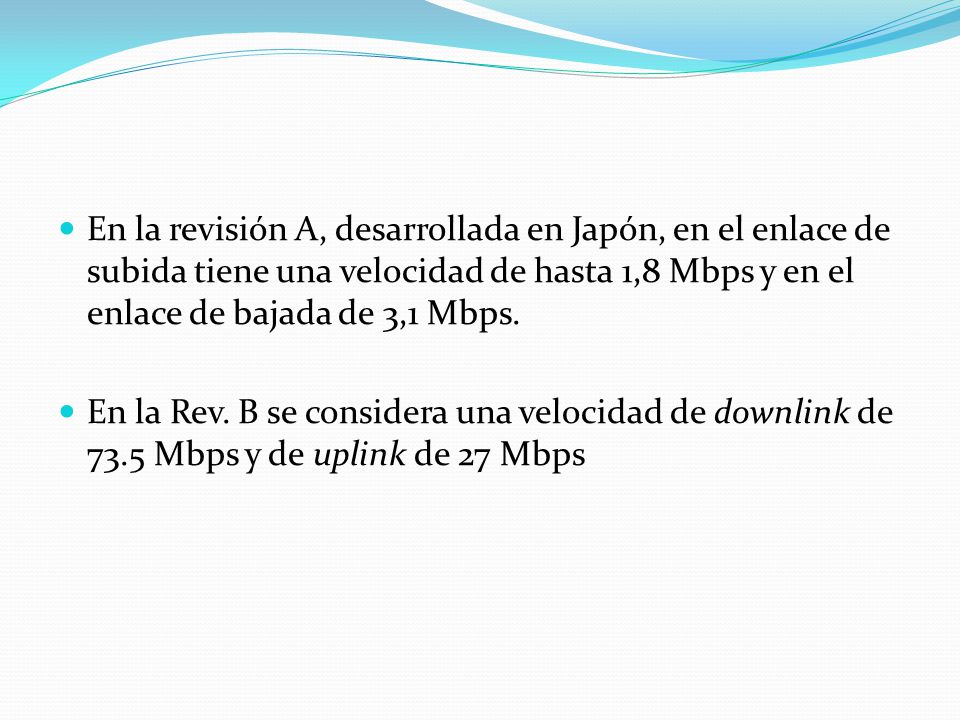

17 En la revisión A, desarrollada en Japón, en el enlace de subida tiene una velocidad de hasta 1,8 Mbps y en el enlace de bajada de 3,1 Mbps. En la Rev. B se considera una velocidad de downlink de 73.5 Mbps y de uplink de 27 Mbps

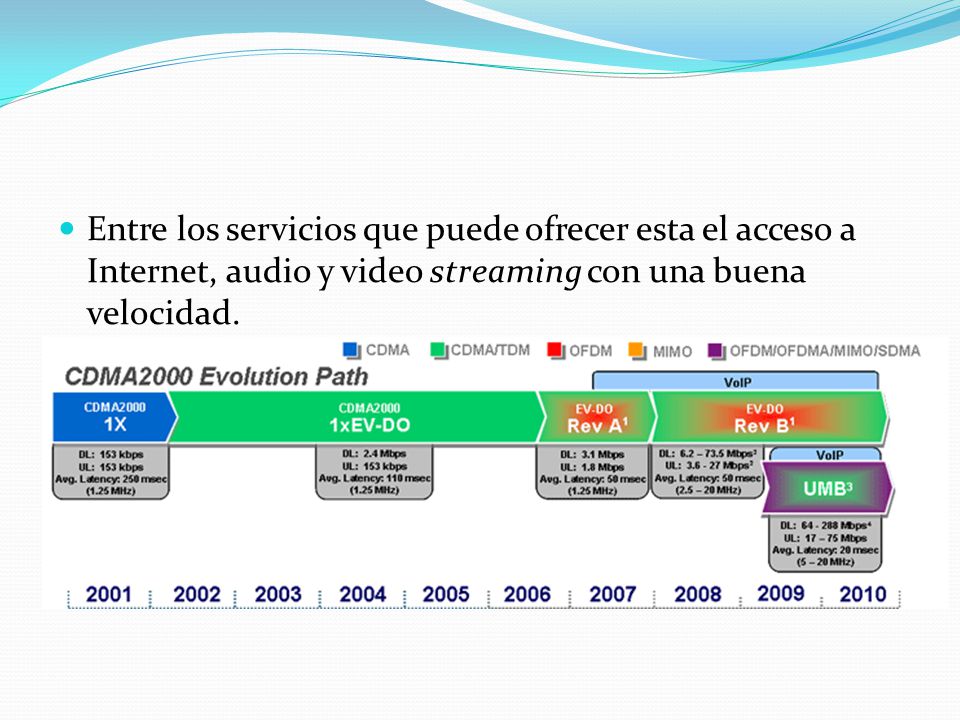

18 Entre los servicios que puede ofrecer esta el acceso a Internet, audio y video streaming con una buena velocidad.

19 UMTS (Universal Mobile Telecommunication System)
UMTS se define como una tecnología de tercera generación de voz y datos de alta velocidad, apoyada en el protocolo de Internet IP con velocidades de 350 kbps en movimiento, velocidades de datos máximas teóricas de 2 Mbps, con velocidades promedio de kbps compatible con redes EDGE y GPRS lo que permite acceder a ellas en las zonas que no existe cobertura UMTS.

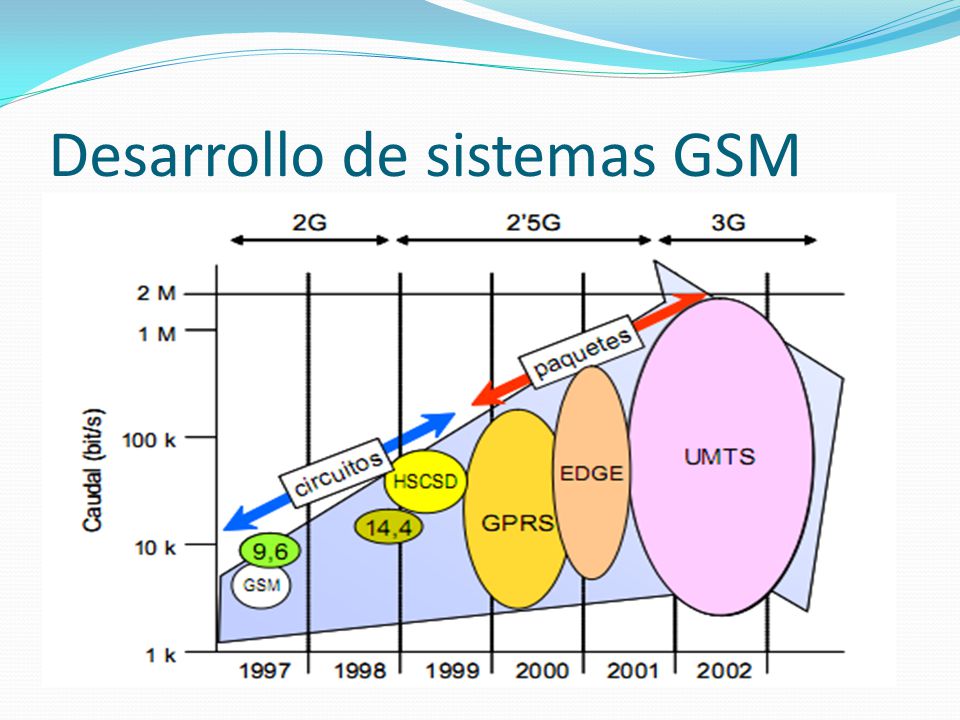

20 Desarrollo de sistemas GSM

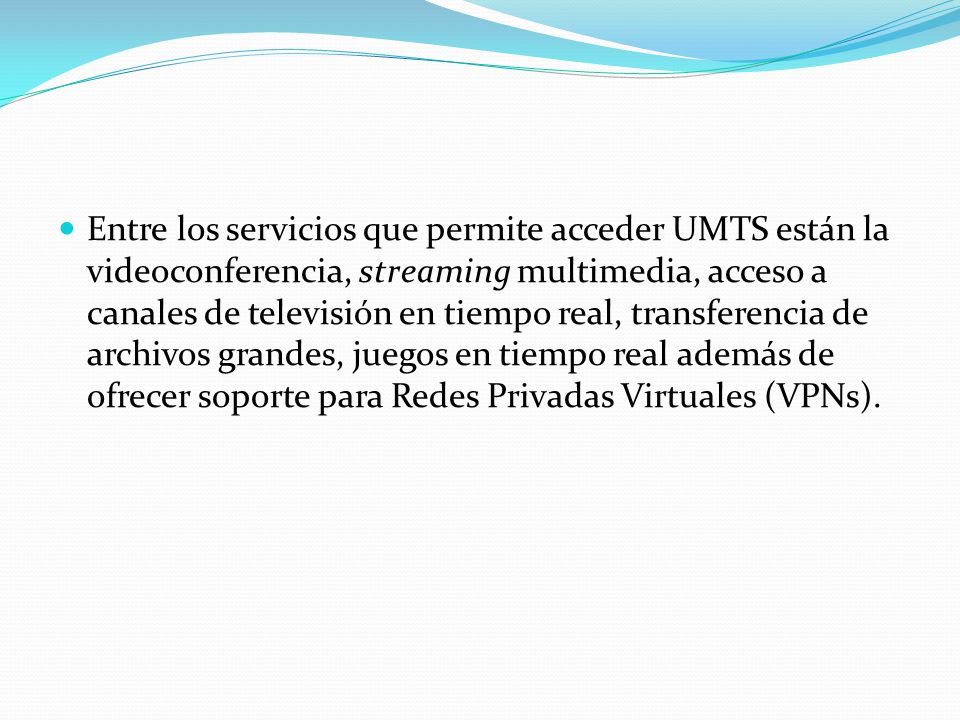

21 Entre los servicios que permite acceder UMTS están la videoconferencia, streaming multimedia, acceso a canales de televisión en tiempo real, transferencia de archivos grandes, juegos en tiempo real además de ofrecer soporte para Redes Privadas Virtuales (VPNs).

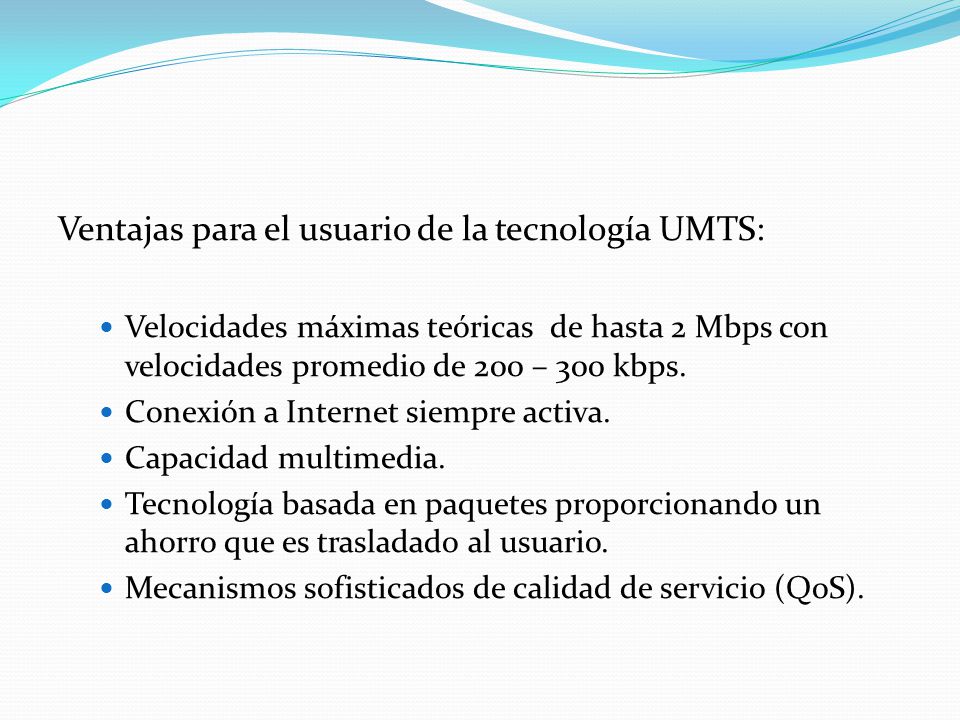

22 Ventajas para el usuario de la tecnología UMTS:
Velocidades máximas teóricas de hasta 2 Mbps con velocidades promedio de 200 – 300 kbps. Conexión a Internet siempre activa. Capacidad multimedia. Tecnología basada en paquetes proporcionando un ahorro que es trasladado al usuario. Mecanismos sofisticados de calidad de servicio (QoS).

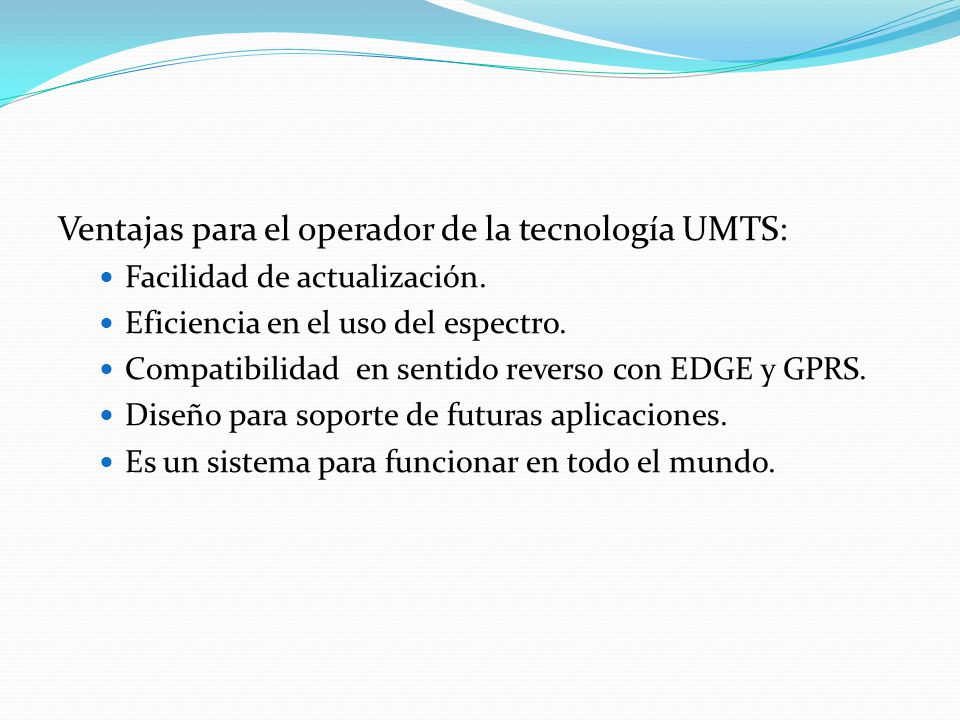

23 Ventajas para el operador de la tecnología UMTS:
Facilidad de actualización. Eficiencia en el uso del espectro. Compatibilidad en sentido reverso con EDGE y GPRS. Diseño para soporte de futuras aplicaciones. Es un sistema para funcionar en todo el mundo.

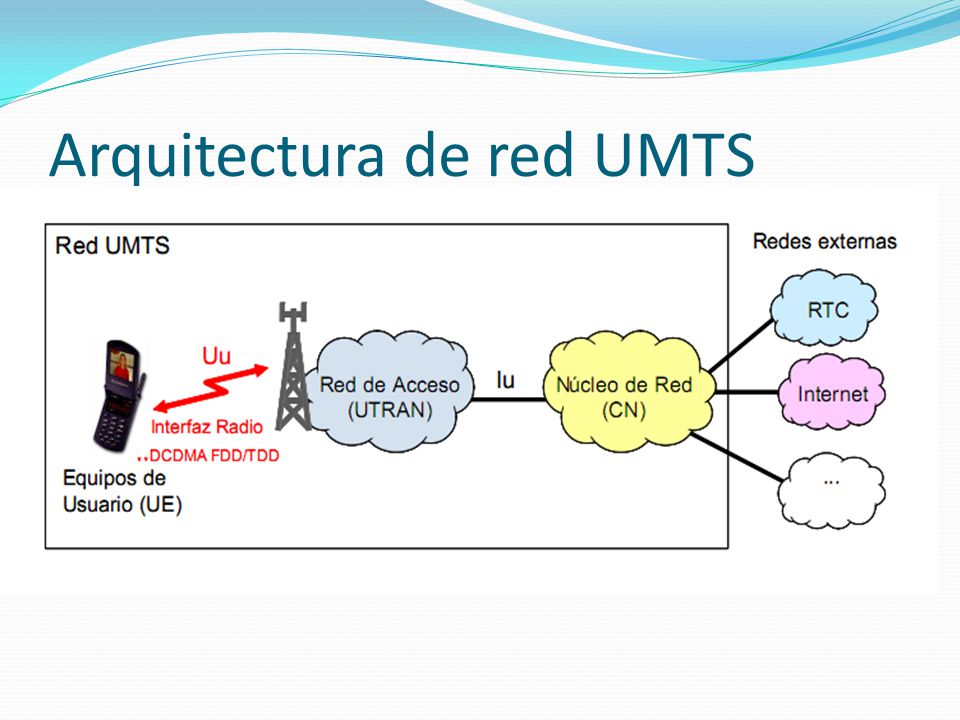

24 Arquitectura de red UMTS

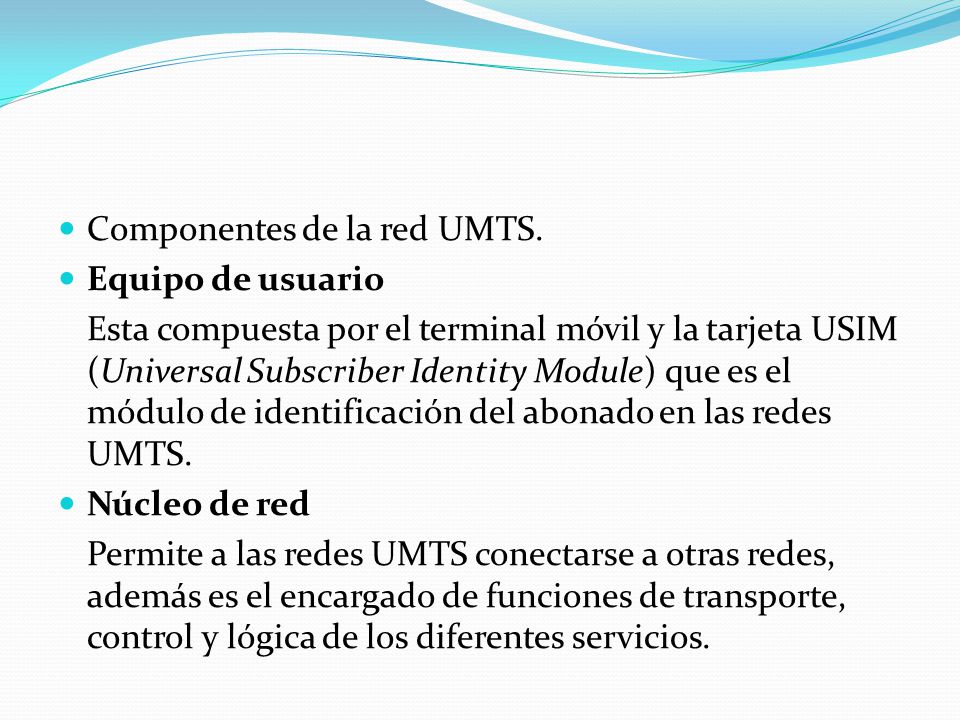

25 Componentes de la red UMTS.
Equipo de usuario Esta compuesta por el terminal móvil y la tarjeta USIM (Universal Subscriber Identity Module) que es el módulo de identificación del abonado en las redes UMTS. Núcleo de red Permite a las redes UMTS conectarse a otras redes, además es el encargado de funciones de transporte, control y lógica de los diferentes servicios.

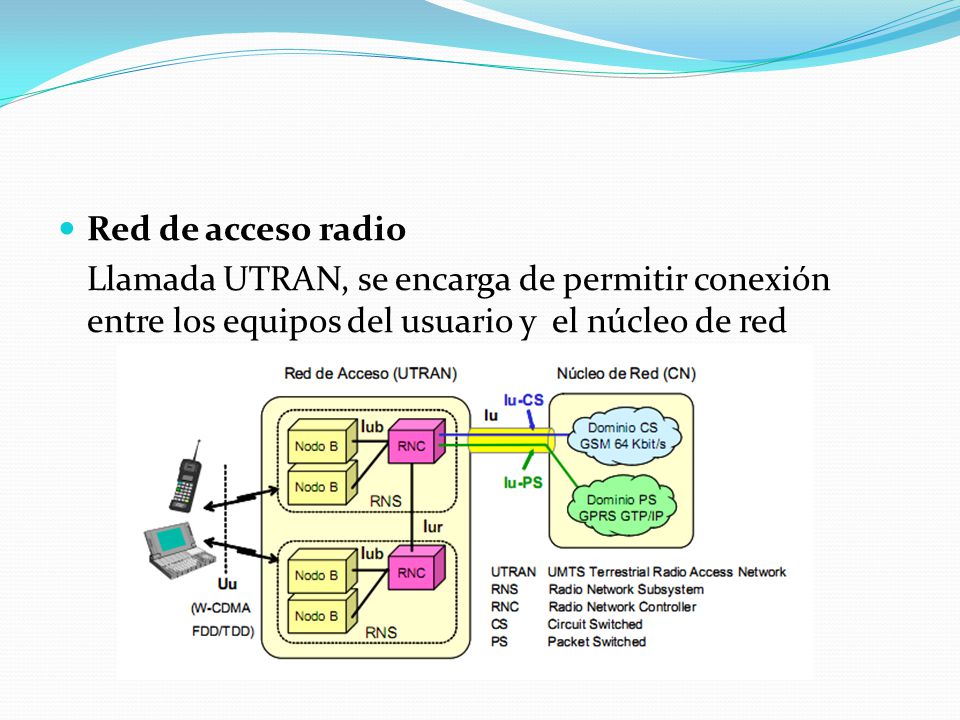

26 Red de acceso radio Llamada UTRAN, se encarga de permitir conexión entre los equipos del usuario y el núcleo de red

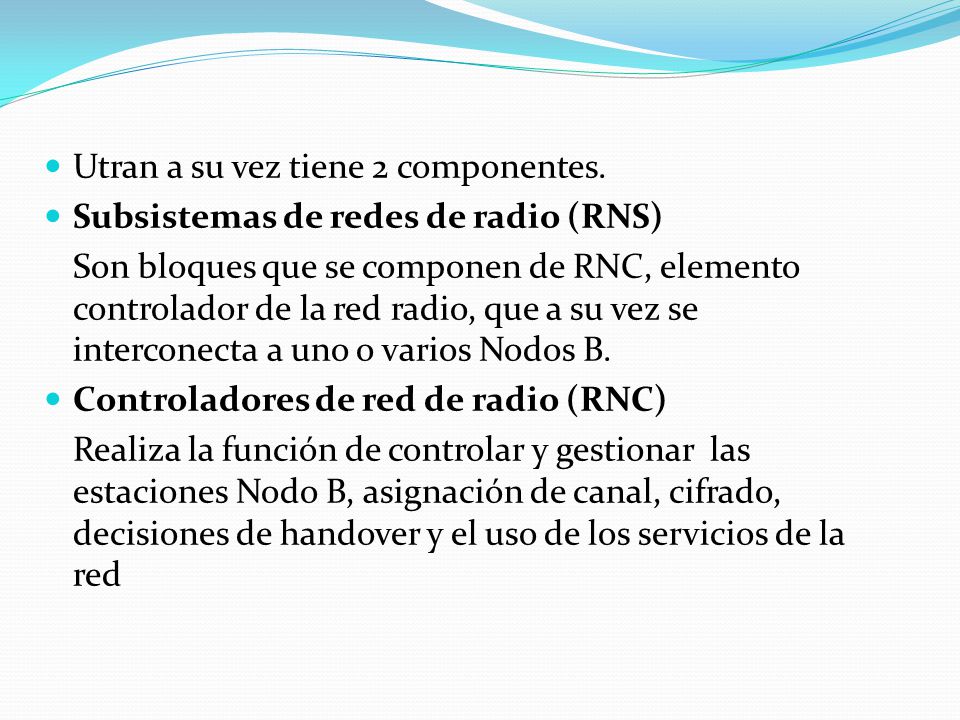

27 Utran a su vez tiene 2 componentes.
Subsistemas de redes de radio (RNS) Son bloques que se componen de RNC, elemento controlador de la red radio, que a su vez se interconecta a uno o varios Nodos B. Controladores de red de radio (RNC) Realiza la función de controlar y gestionar las estaciones Nodo B, asignación de canal, cifrado, decisiones de handover y el uso de los servicios de la red

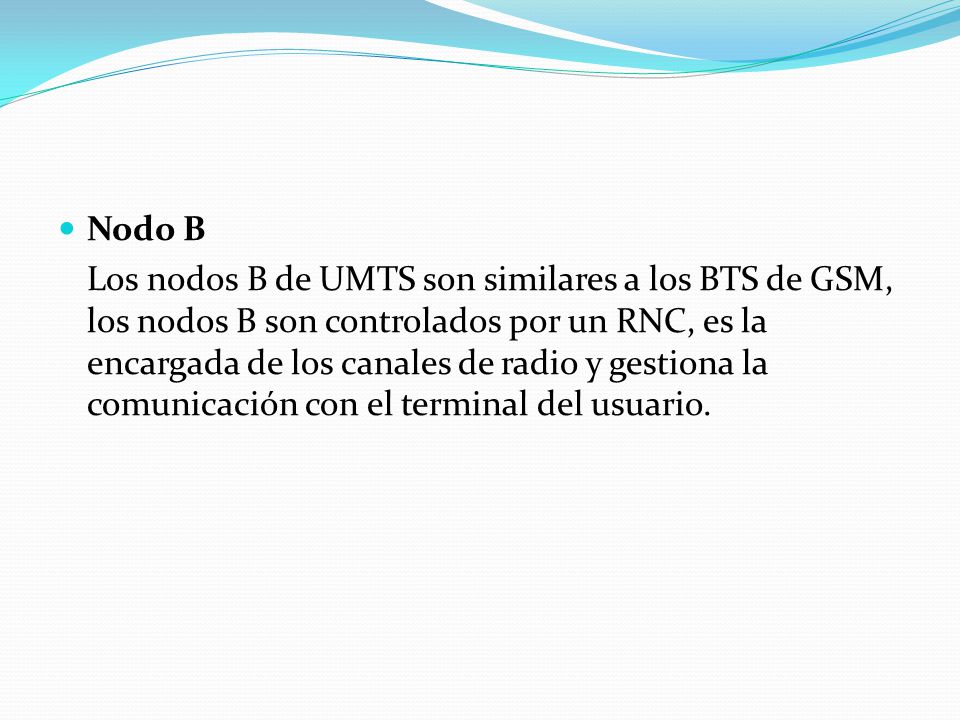

28 Nodo B Los nodos B de UMTS son similares a los BTS de GSM, los nodos B son controlados por un RNC, es la encargada de los canales de radio y gestiona la comunicación con el terminal del usuario.
