Presentación del tema: "Tercera sesión de QGIS 2.01."— Transcripción de la presentación:

1 Tercera sesión de QGIS 2.01

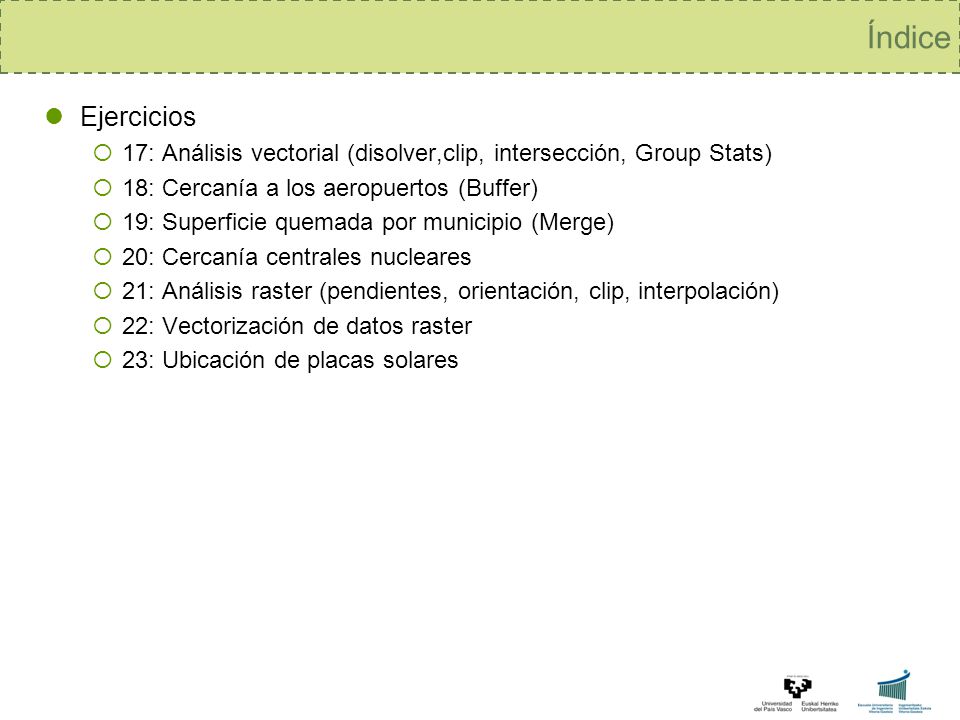

2 Índice Ejercicios 17: Análisis vectorial (disolver,clip, intersección, Group Stats) 18: Cercanía a los aeropuertos (Buffer) 19: Superficie quemada por municipio (Merge) 20: Cercanía centrales nucleares 21: Análisis raster (pendientes, orientación, clip, interpolación) 22: Vectorización de datos raster 23: Ubicación de placas solares

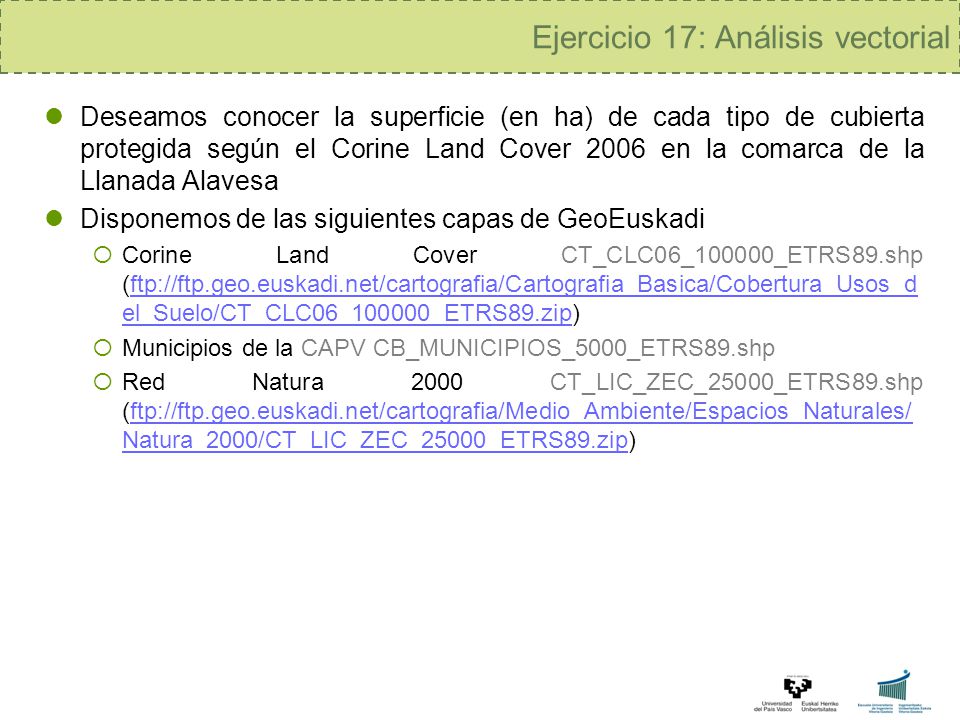

3 Ejercicio 17: Análisis vectorial
Deseamos conocer la superficie (en ha) de cada tipo de cubierta protegida según el Corine Land Cover 2006 en la comarca de la Llanada Alavesa Disponemos de las siguientes capas de GeoEuskadi Corine Land Cover CT_CLC06_100000_ETRS89.shp (ftp://ftp.geo.euskadi.net/cartografia/Cartografia_Basica/Cobertura_Usos_del_Suelo/CT_CLC06_100000_ETRS89.zip) Municipios de la CAPV CB_MUNICIPIOS_5000_ETRS89.shp Red Natura 2000 CT_LIC_ZEC_25000_ETRS89.shp (ftp://ftp.geo.euskadi.net/cartografia/Medio_Ambiente/Espacios_Naturales/Natura_2000/CT_LIC_ZEC_25000_ETRS89.zip)

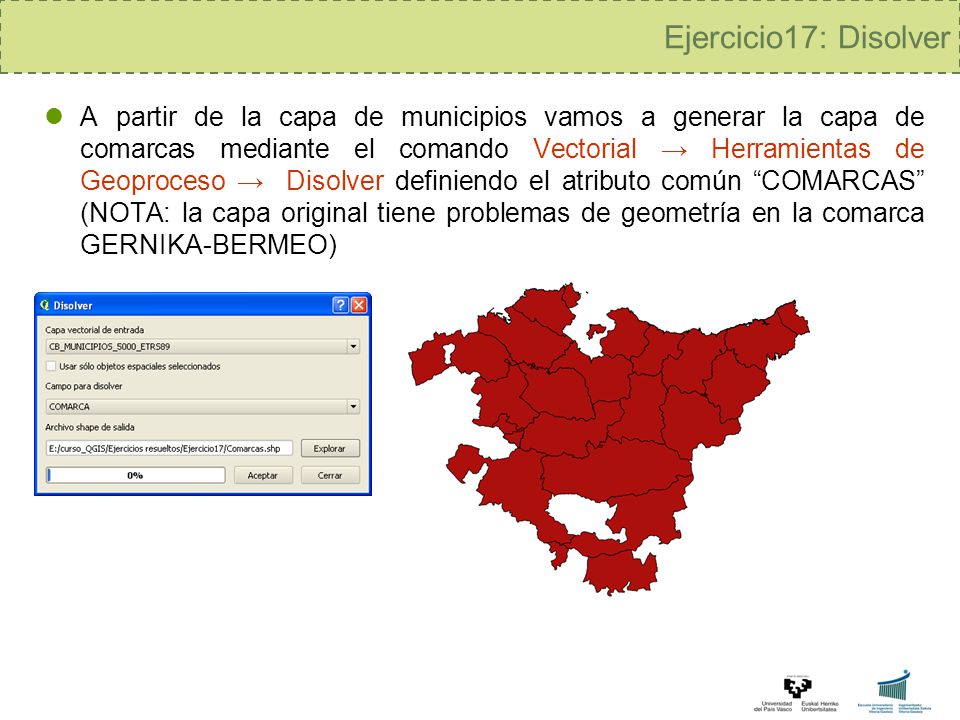

4 Ejercicio17: Disolver A partir de la capa de municipios vamos a generar la capa de comarcas mediante el comando Vectorial → Herramientas de Geoproceso → Disolver definiendo el atributo común “COMARCAS” (NOTA: la capa original tiene problemas de geometría en la comarca GERNIKA-BERMEO)

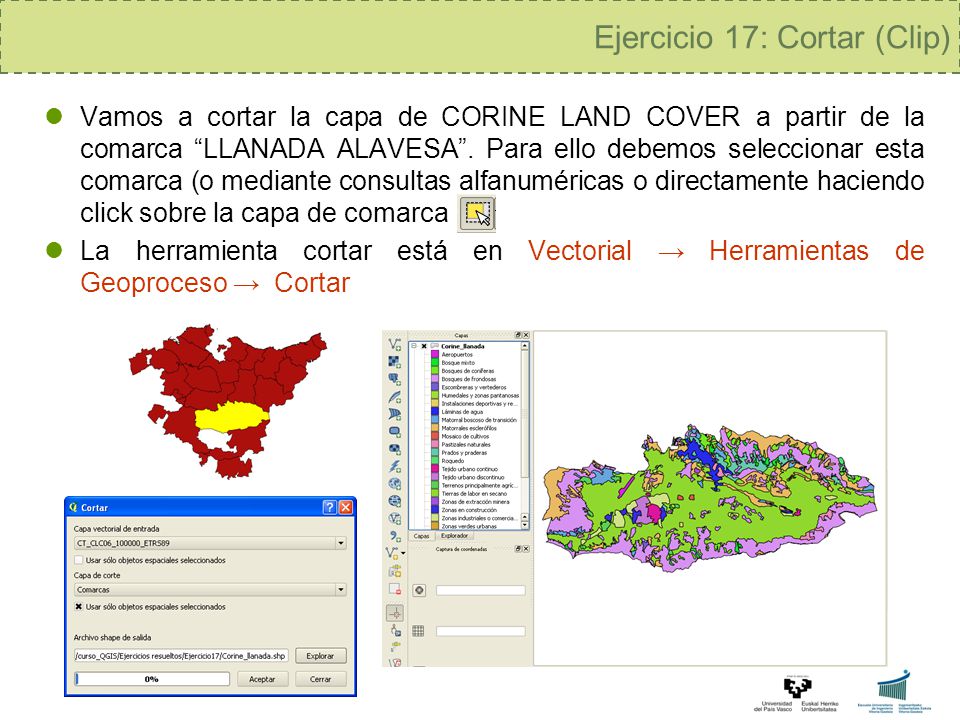

5 Ejercicio 17: Cortar (Clip)
Vamos a cortar la capa de CORINE LAND COVER a partir de la comarca “LLANADA ALAVESA”. Para ello debemos seleccionar esta comarca (o mediante consultas alfanuméricas o directamente haciendo click sobre la capa de comarca La herramienta cortar está en Vectorial → Herramientas de Geoproceso → Cortar

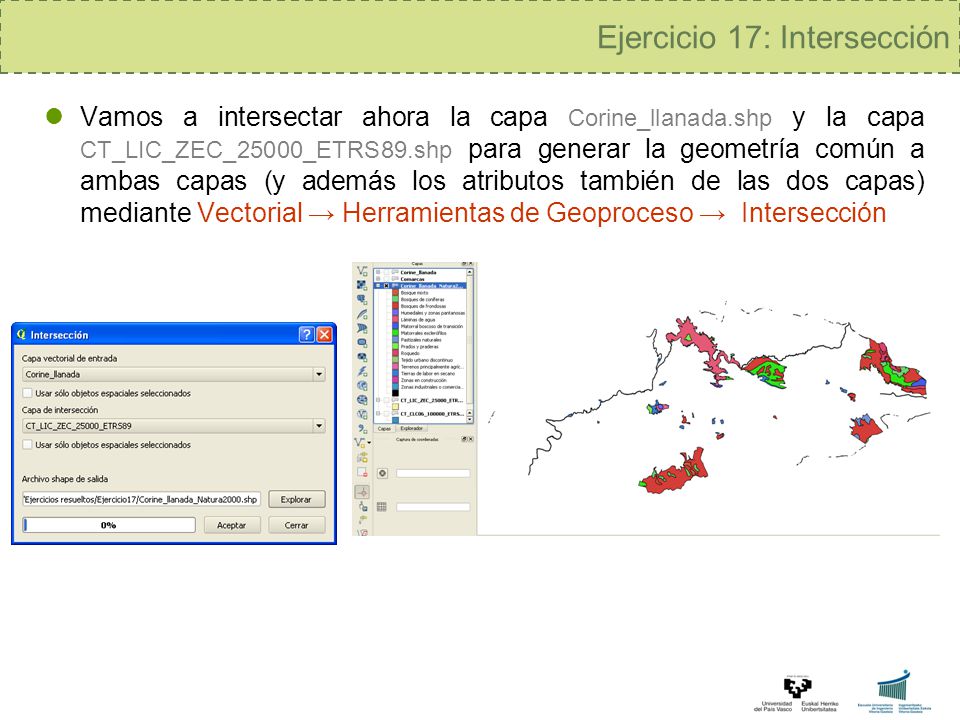

6 Ejercicio 17: Intersección
Vamos a intersectar ahora la capa Corine_llanada.shp y la capa CT_LIC_ZEC_25000_ETRS89.shp para generar la geometría común a ambas capas (y además los atributos también de las dos capas) mediante Vectorial → Herramientas de Geoproceso → Intersección

7 Ejercicio 17: Generar un campo nuevo de superficie

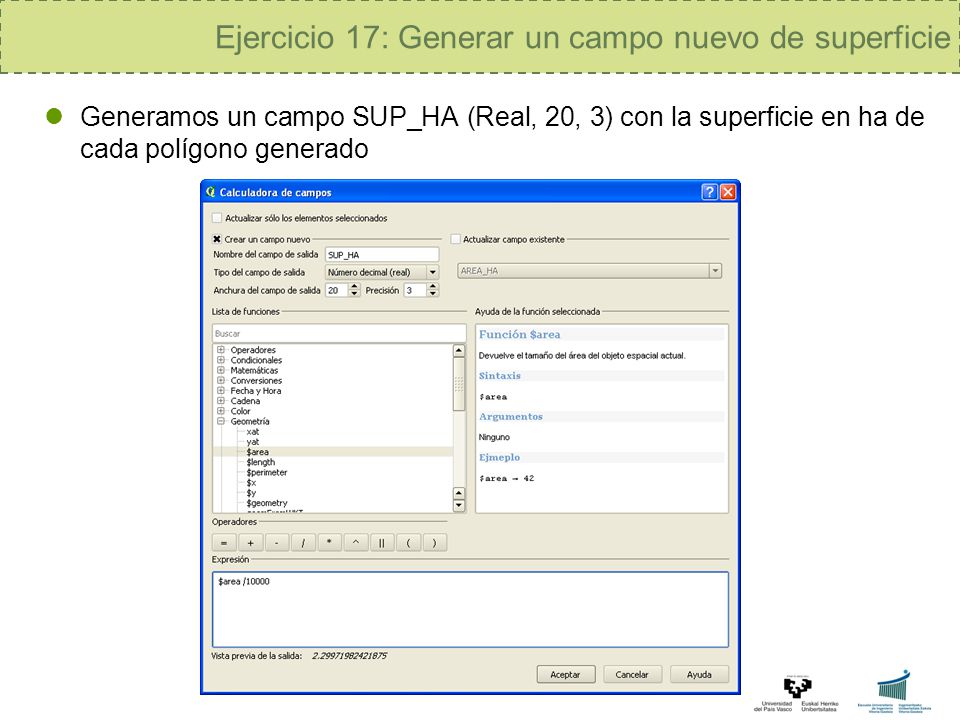

Generamos un campo SUP_HA (Real, 20, 3) con la superficie en ha de cada polígono generado

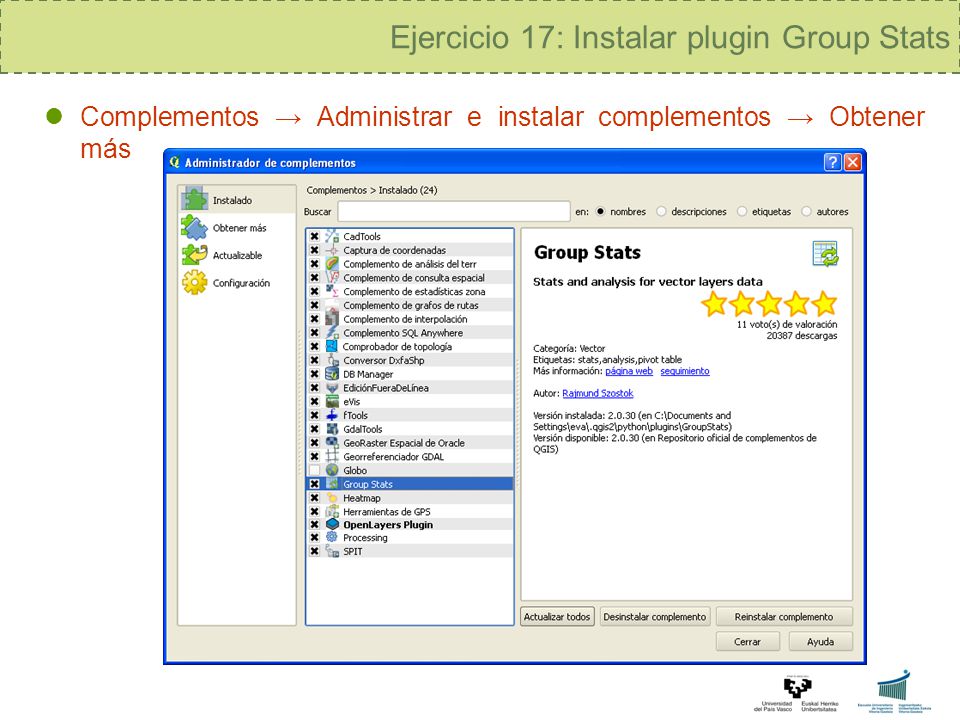

8 Ejercicio 17: Instalar plugin Group Stats
Complementos → Administrar e instalar complementos → Obtener más

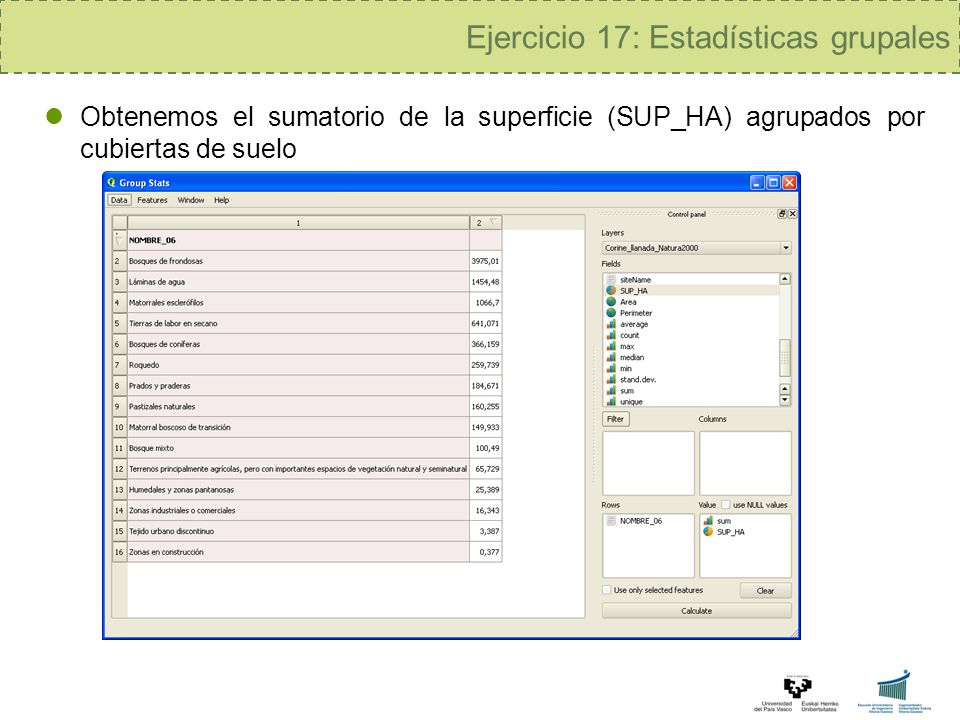

9 Ejercicio 17: Estadísticas grupales
Obtenemos el sumatorio de la superficie (SUP_HA) agrupados por cubiertas de suelo

10 Ejercicio 18: Cercanía a los aeropuertos

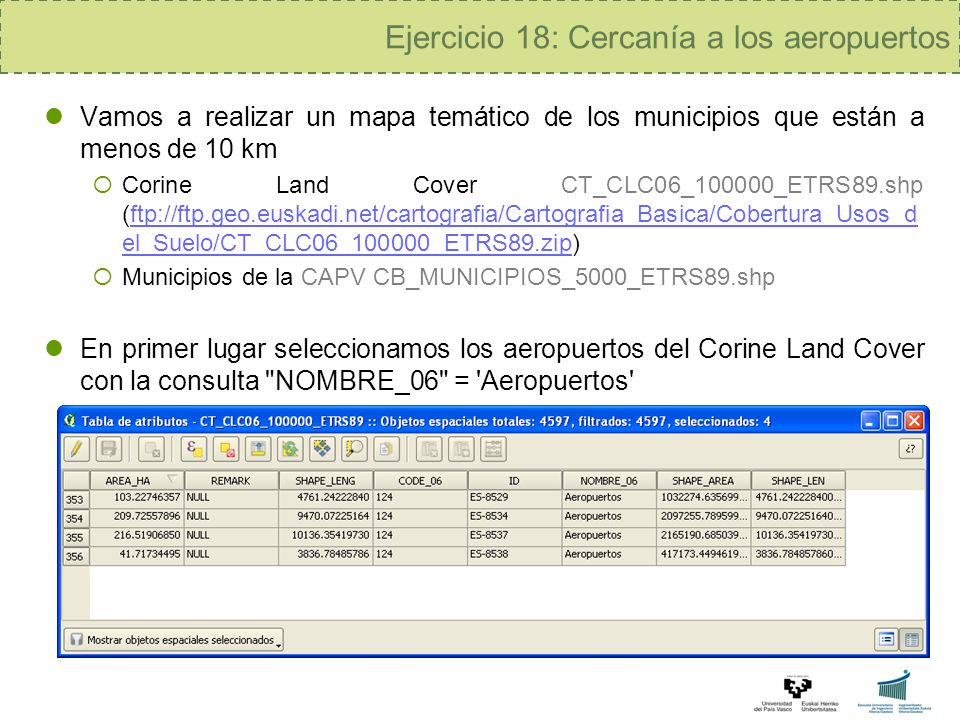

Vamos a realizar un mapa temático de los municipios que están a menos de 10 km Corine Land Cover CT_CLC06_100000_ETRS89.shp (ftp://ftp.geo.euskadi.net/cartografia/Cartografia_Basica/Cobertura_Usos_del_Suelo/CT_CLC06_100000_ETRS89.zip) Municipios de la CAPV CB_MUNICIPIOS_5000_ETRS89.shp En primer lugar seleccionamos los aeropuertos del Corine Land Cover con la consulta "NOMBRE_06" = 'Aeropuertos'

11 Ejercicio 18: Buffer Utilizaremos la herramienta Buffer en Vectorial → Herramientas de Geoproceso → Buffer de 10 km (10000 metros)

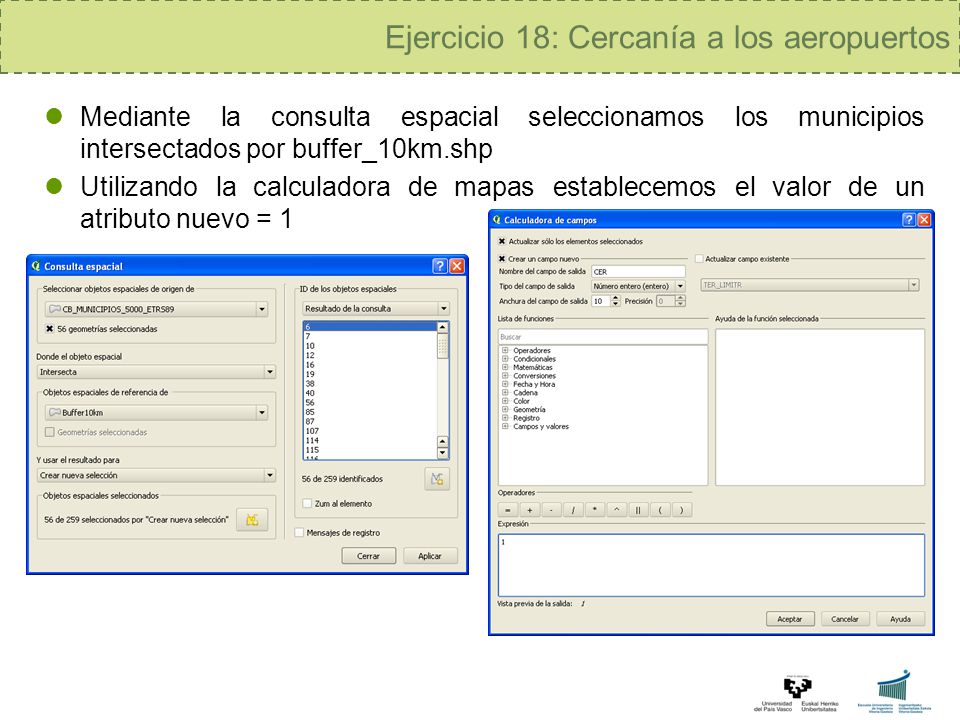

12 Ejercicio 18: Cercanía a los aeropuertos
Mediante la consulta espacial seleccionamos los municipios intersectados por buffer_10km.shp Utilizando la calculadora de mapas establecemos el valor de un atributo nuevo = 1

13 Ejercicio 18: Cercanía a los aeropuertos

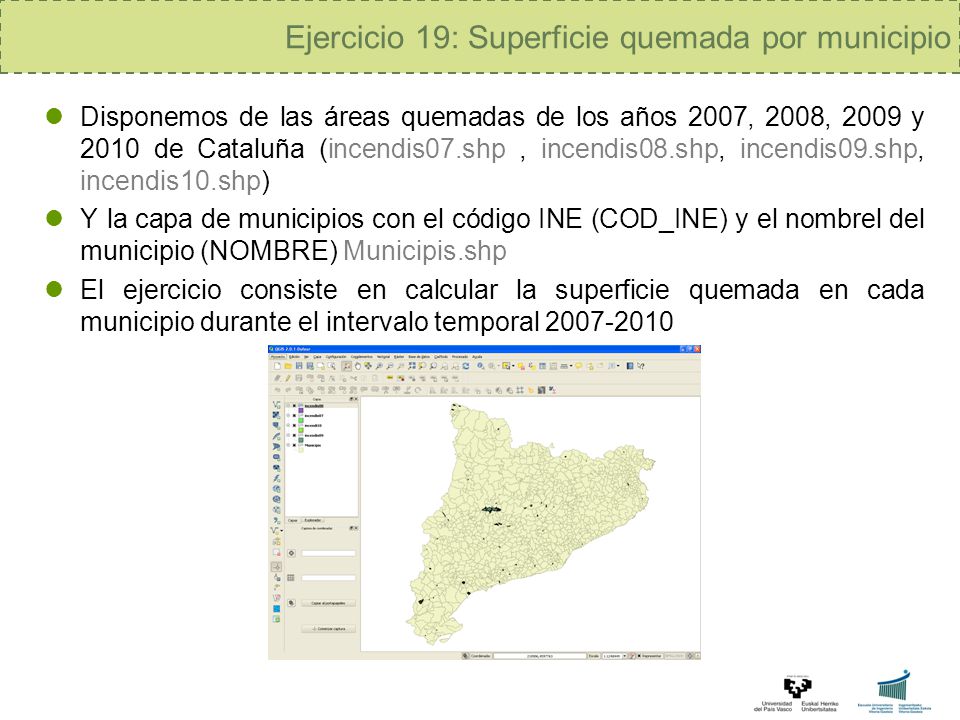

14 Ejercicio 19: Superficie quemada por municipio
Disponemos de las áreas quemadas de los años 2007, 2008, 2009 y 2010 de Cataluña (incendis07.shp , incendis08.shp, incendis09.shp, incendis10.shp) Y la capa de municipios con el código INE (COD_INE) y el nombrel del municipio (NOMBRE) Municipis.shp El ejercicio consiste en calcular la superficie quemada en cada municipio durante el intervalo temporal

15 Ejercicio 19: Unir shapefiles (Merge)

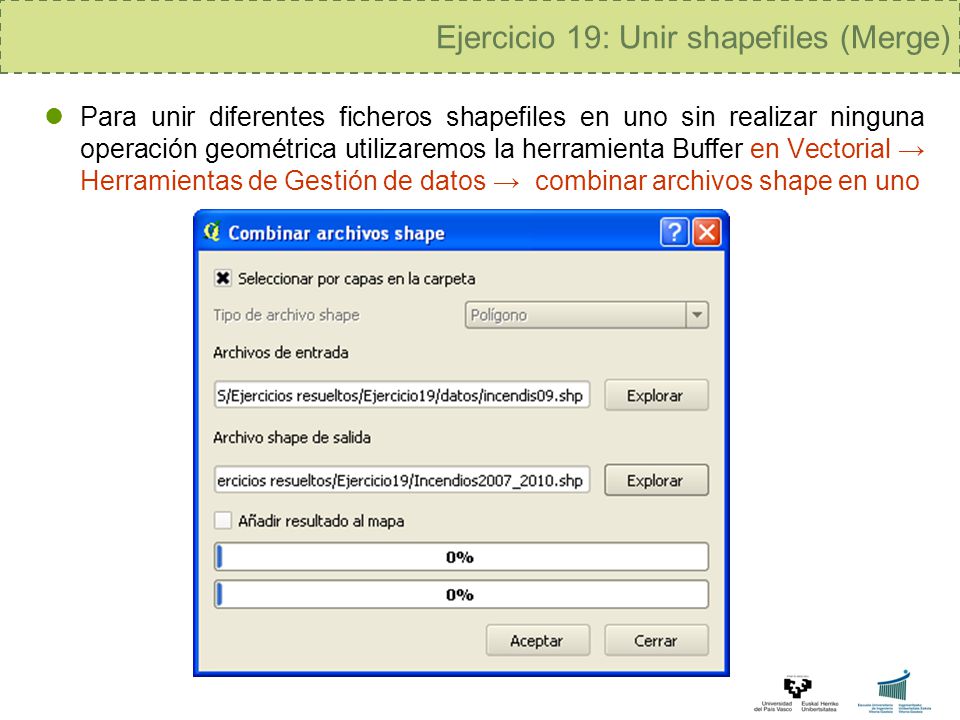

Para unir diferentes ficheros shapefiles en uno sin realizar ninguna operación geométrica utilizaremos la herramienta Buffer en Vectorial → Herramientas de Gestión de datos → combinar archivos shape en uno

16 Ejercicio 19: Superficie quemada por municipio
Con el objetivo de conocer la superficie quemada en cada municipio utilizaremos la orden intersección A continuación utilizaremos la orden disolver para agrupar todos los registros (todos los polígonos quemados) correspondientes a cada municipio utilizando el campo CODI_INE

17 Ejercicio 19: Superficie quemada por municipio

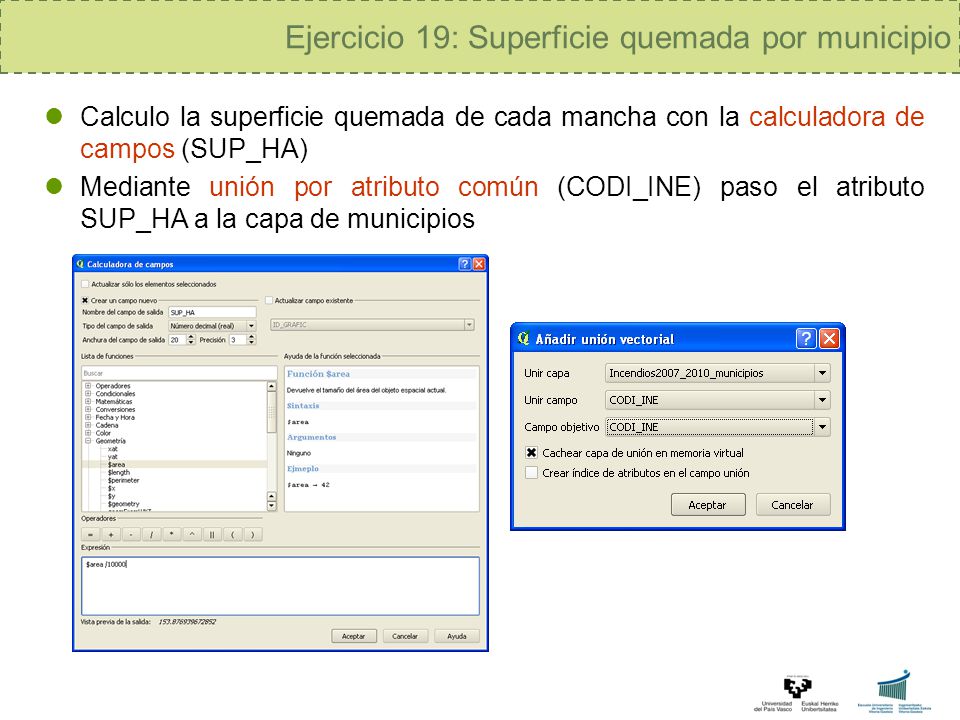

Calculo la superficie quemada de cada mancha con la calculadora de campos (SUP_HA) Mediante unión por atributo común (CODI_INE) paso el atributo SUP_HA a la capa de municipios

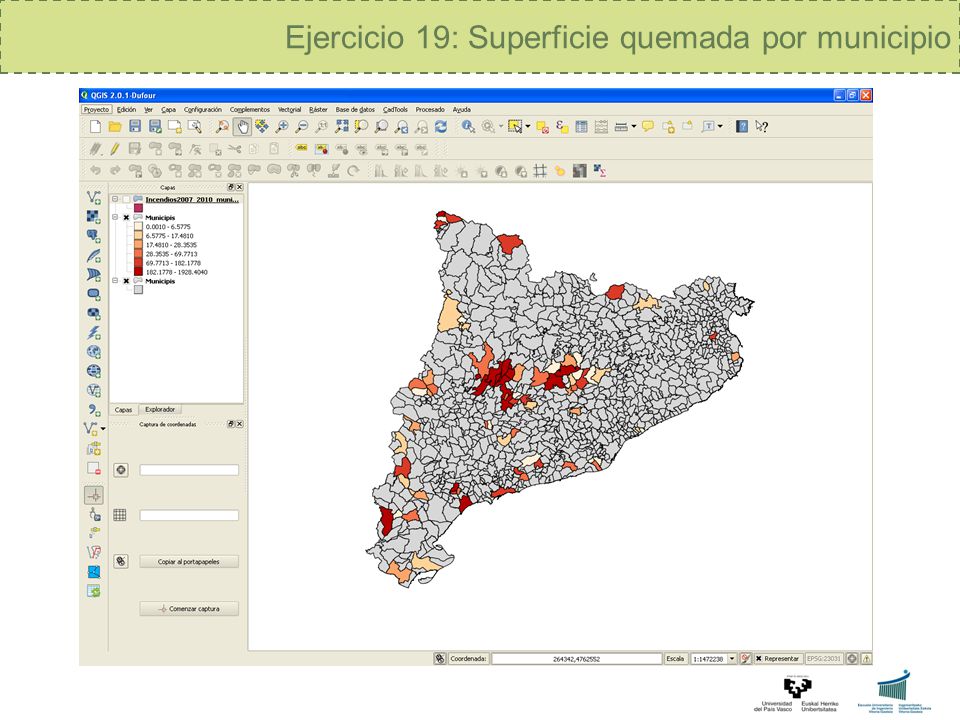

18 Ejercicio 19: Superficie quemada por municipio

19 Ejercicio 20 : Cercanía centrales nucleares

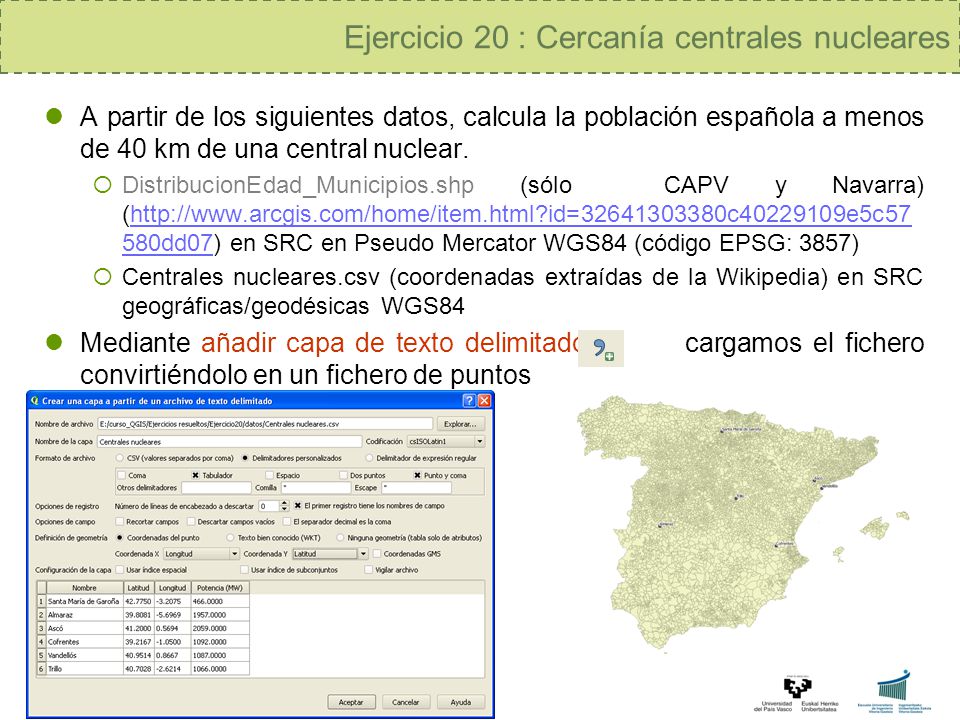

A partir de los siguientes datos, calcula la población española a menos de 40 km de una central nuclear. DistribucionEdad_Municipios.shp (sólo CAPV y Navarra) ( en SRC en Pseudo Mercator WGS84 (código EPSG: 3857) Centrales nucleares.csv (coordenadas extraídas de la Wikipedia) en SRC geográficas/geodésicas WGS84 Mediante añadir capa de texto delimitado cargamos el fichero convirtiéndolo en un fichero de puntos

20 Ejercicio 20 : Cercanía centrales nucleares

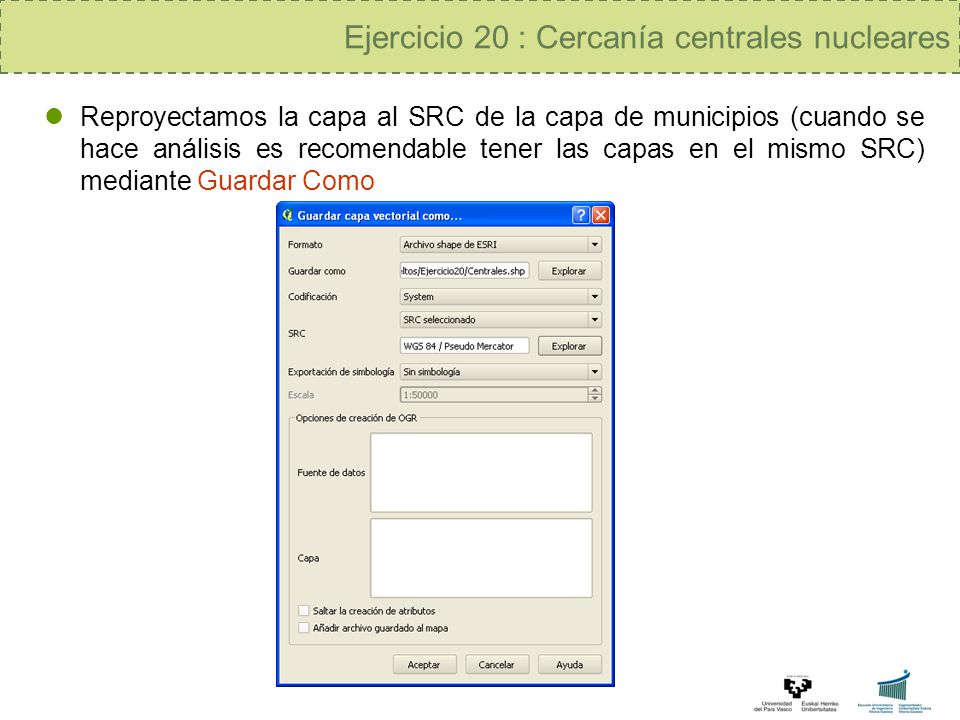

Reproyectamos la capa al SRC de la capa de municipios (cuando se hace análisis es recomendable tener las capas en el mismo SRC) mediante Guardar Como

21 Ejercicio 20 : Cercanía centrales nucleares

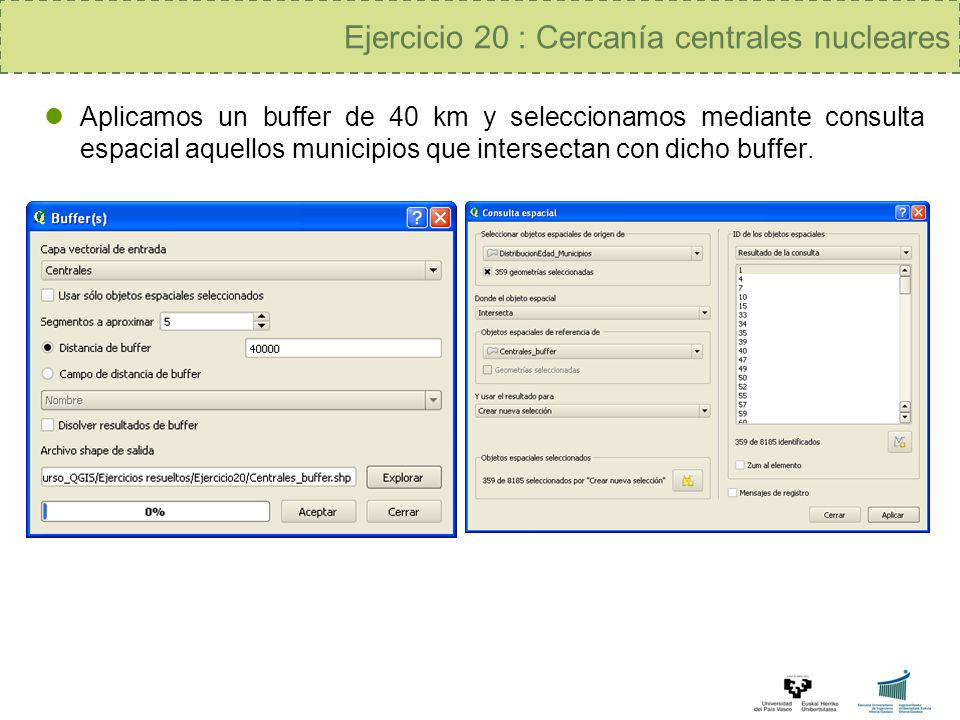

Aplicamos un buffer de 40 km y seleccionamos mediante consulta espacial aquellos municipios que intersectan con dicho buffer.

22 Ejercicio 20 : Cercanía centrales nucleares

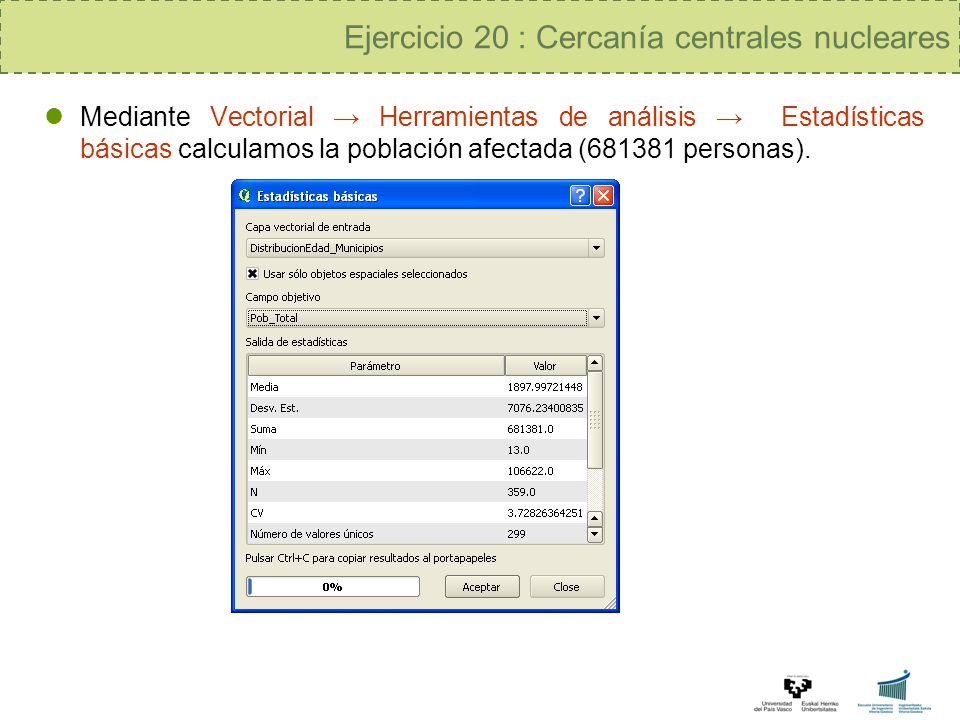

Mediante Vectorial → Herramientas de análisis → Estadísticas básicas calculamos la población afectada ( personas).

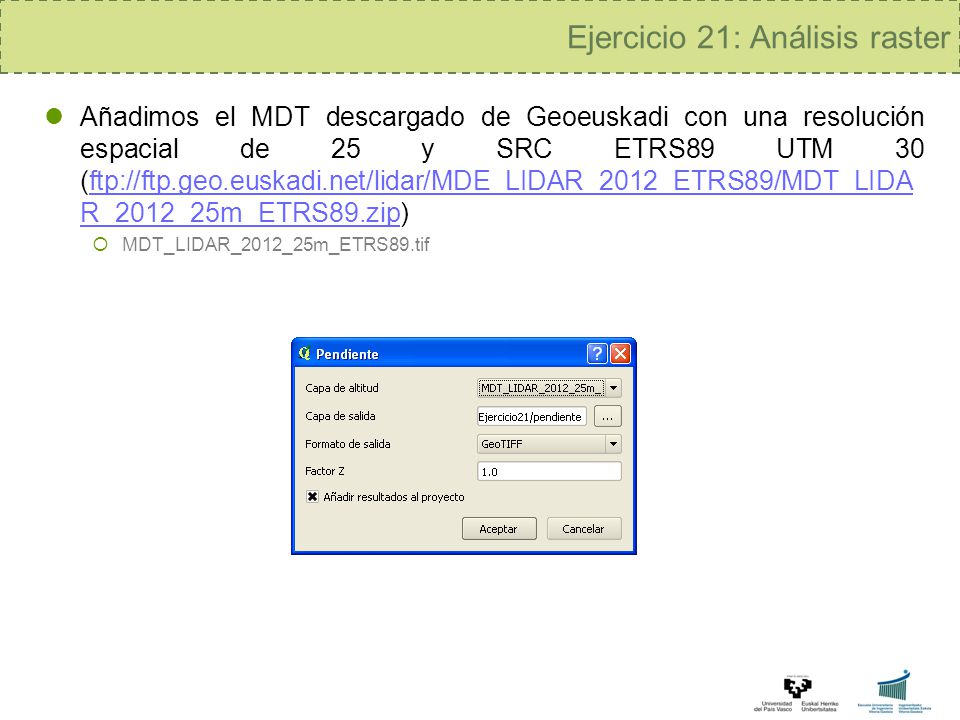

23 Ejercicio 21: Análisis raster
Añadimos el MDT descargado de Geoeuskadi con una resolución espacial de 25 y SRC ETRS89 UTM 30 (ftp://ftp.geo.euskadi.net/lidar/MDE_LIDAR_2012_ETRS89/MDT_LIDAR_2012_25m_ETRS89.zip) MDT_LIDAR_2012_25m_ETRS89.tif

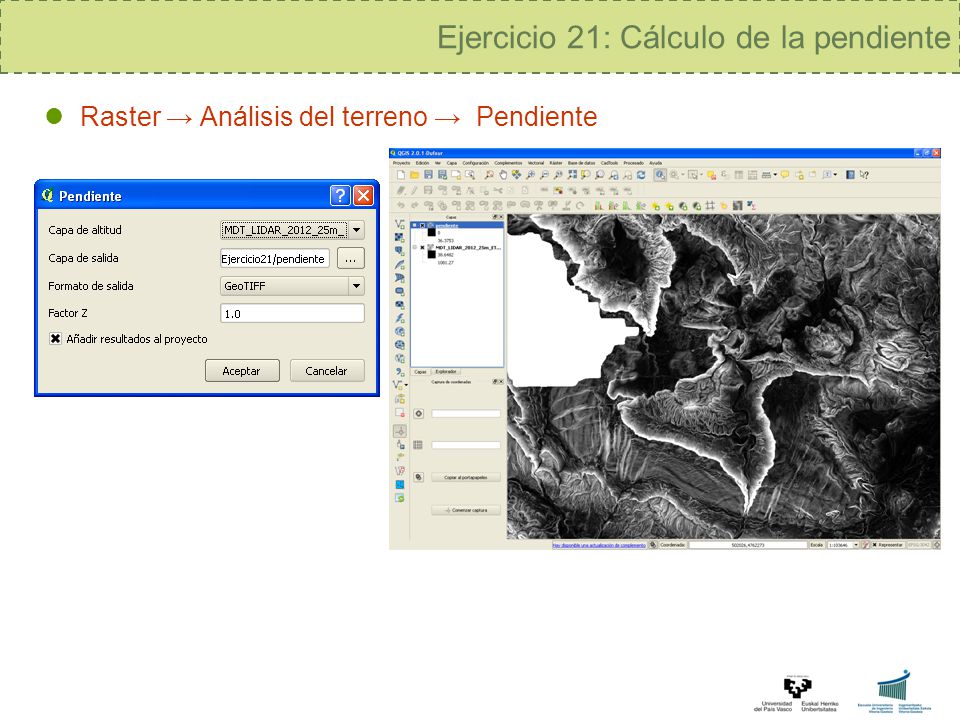

24 Ejercicio 21: Cálculo de la pendiente
Raster → Análisis del terreno → Pendiente

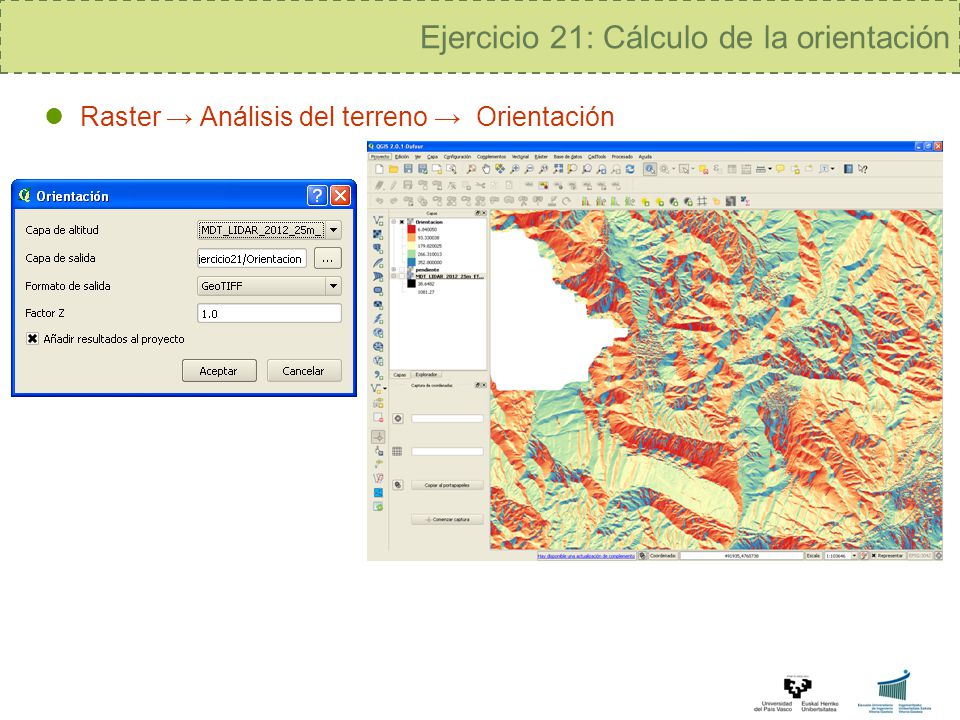

25 Ejercicio 21: Cálculo de la orientación
Raster → Análisis del terreno → Orientación

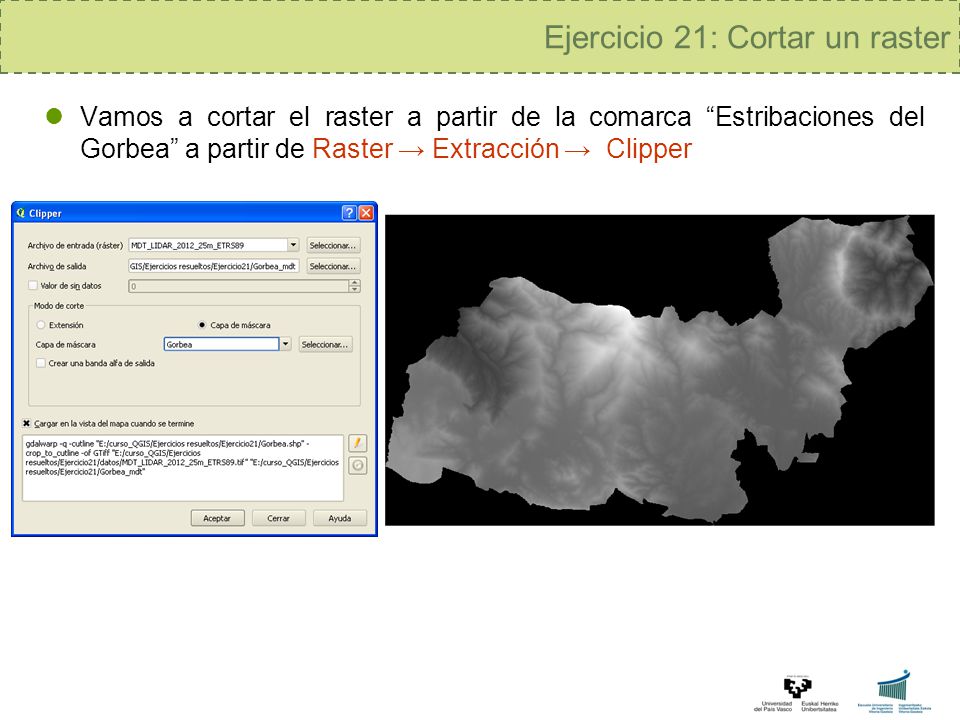

26 Ejercicio 21: Cortar un raster
Vamos a cortar el raster a partir de la comarca “Estribaciones del Gorbea” a partir de Raster → Extracción → Clipper

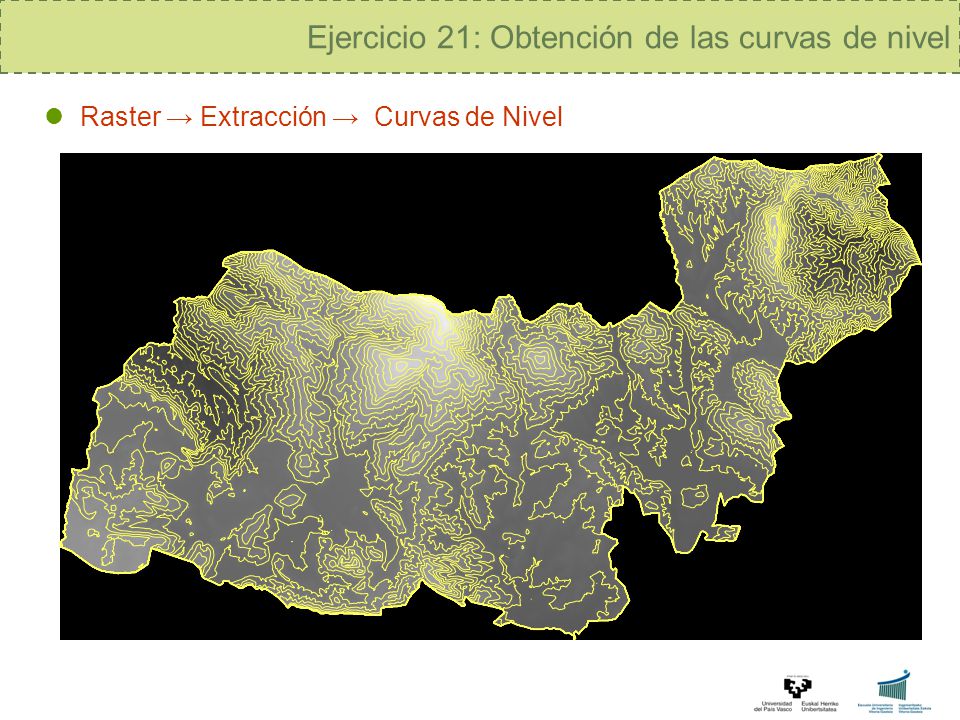

27 Ejercicio 21: Obtención de las curvas de nivel
Raster → Extracción → Curvas de Nivel

28 Ejercicio 22: Calculadora raster

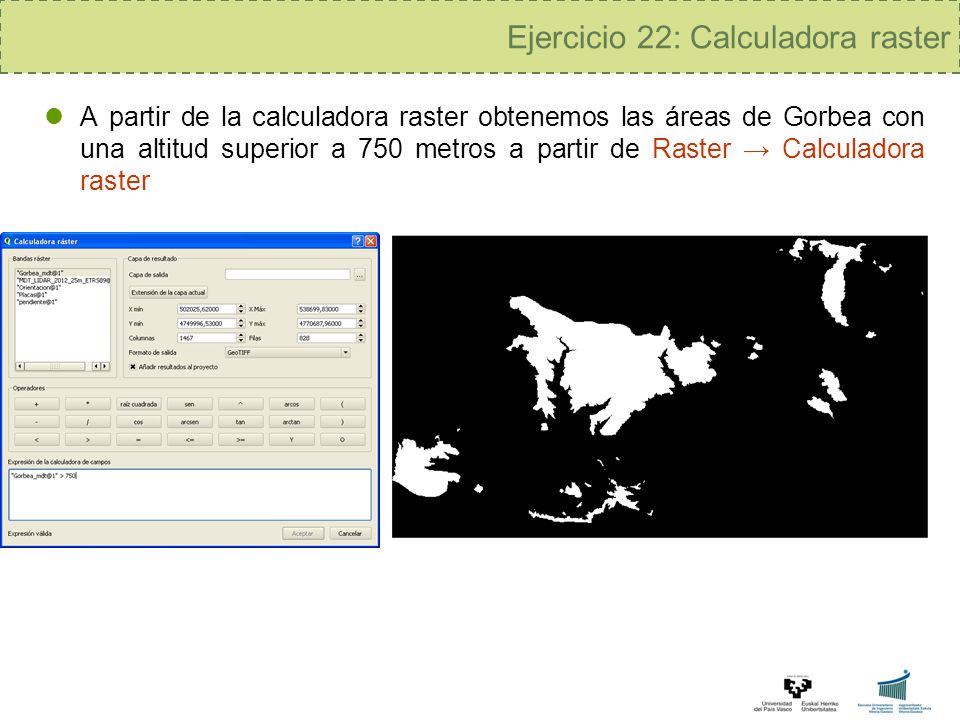

A partir de la calculadora raster obtenemos las áreas de Gorbea con una altitud superior a 750 metros a partir de Raster → Calculadora raster

29 Ejercicio 22: Vectorización de datos raster

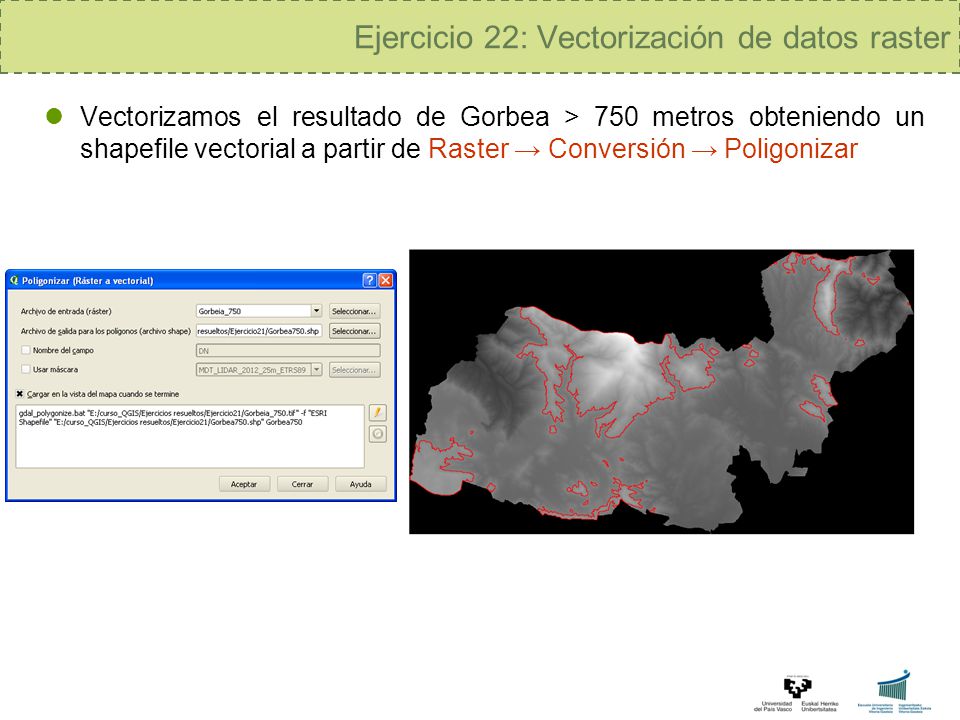

Vectorizamos el resultado de Gorbea > 750 metros obteniendo un shapefile vectorial a partir de Raster → Conversión → Poligonizar

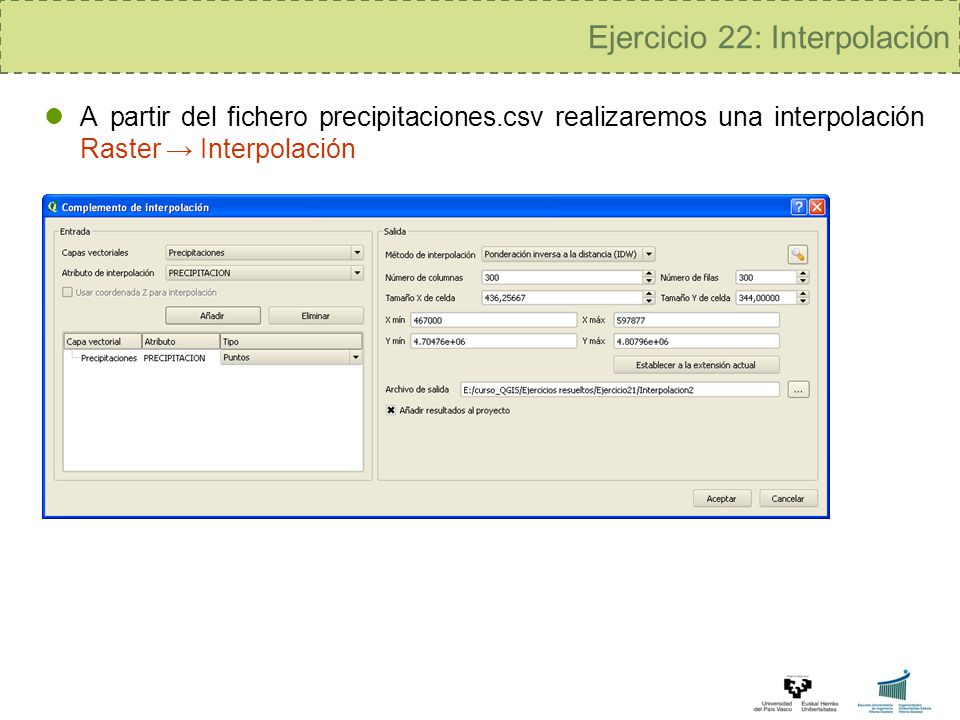

30 Ejercicio 22: Interpolación
A partir del fichero precipitaciones.csv realizaremos una interpolación Raster → Interpolación

31 Ejercicio 22: Interpolación

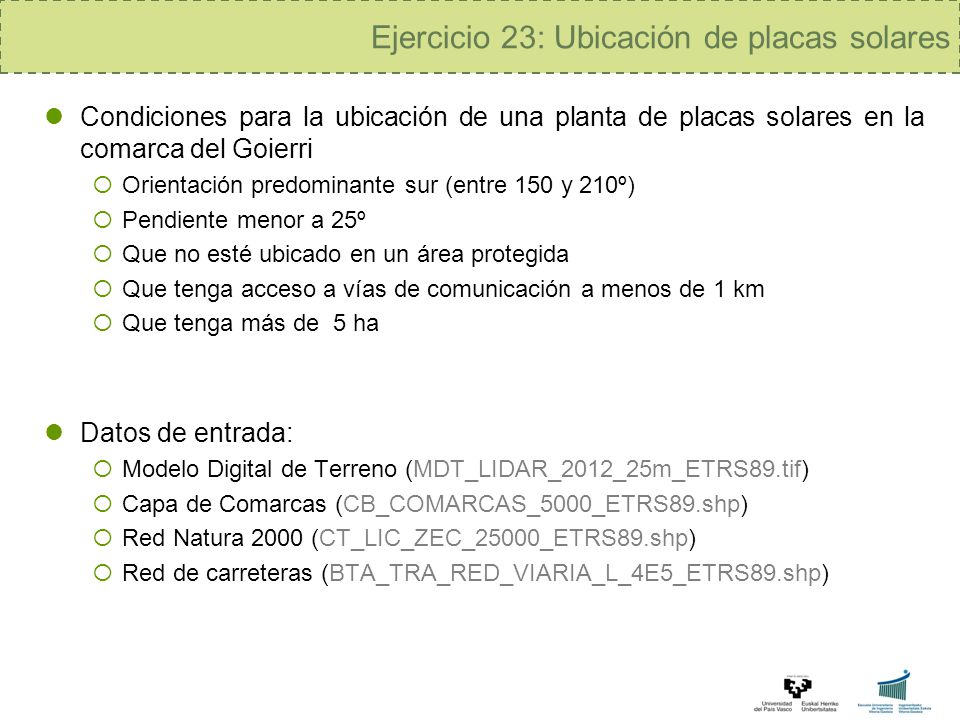

32 Ejercicio 23: Ubicación de placas solares
Condiciones para la ubicación de una planta de placas solares en la comarca del Goierri Orientación predominante sur (entre 150 y 210º) Pendiente menor a 25º Que no esté ubicado en un área protegida Que tenga acceso a vías de comunicación a menos de 1 km Que tenga más de 5 ha Datos de entrada: Modelo Digital de Terreno (MDT_LIDAR_2012_25m_ETRS89.tif) Capa de Comarcas (CB_COMARCAS_5000_ETRS89.shp) Red Natura 2000 (CT_LIC_ZEC_25000_ETRS89.shp) Red de carreteras (BTA_TRA_RED_VIARIA_L_4E5_ETRS89.shp)

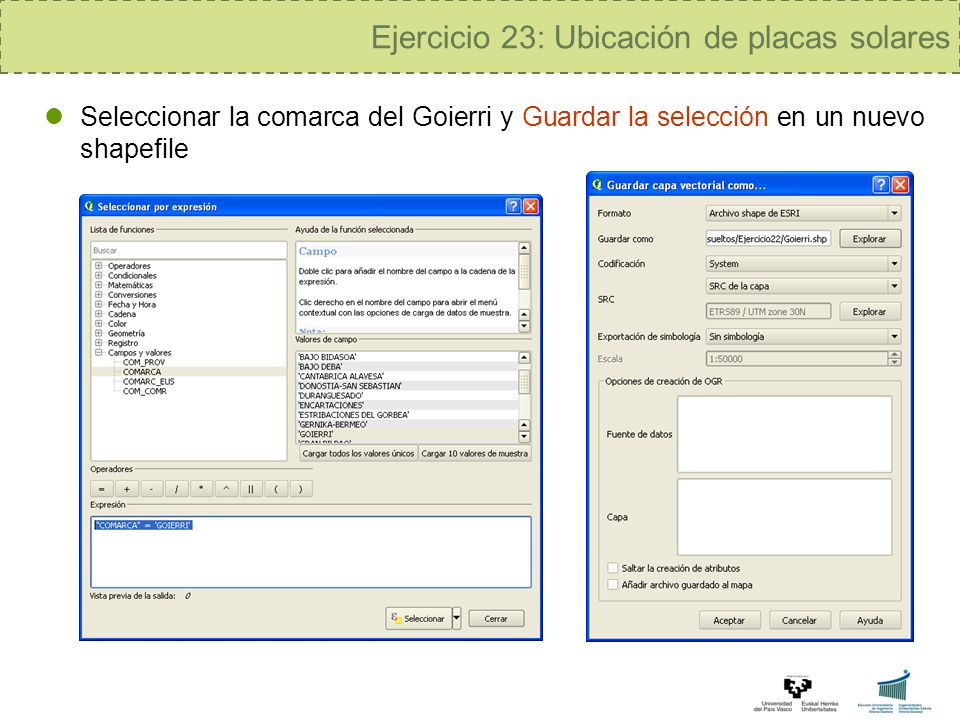

33 Ejercicio 23: Ubicación de placas solares
Seleccionar la comarca del Goierri y Guardar la selección en un nuevo shapefile

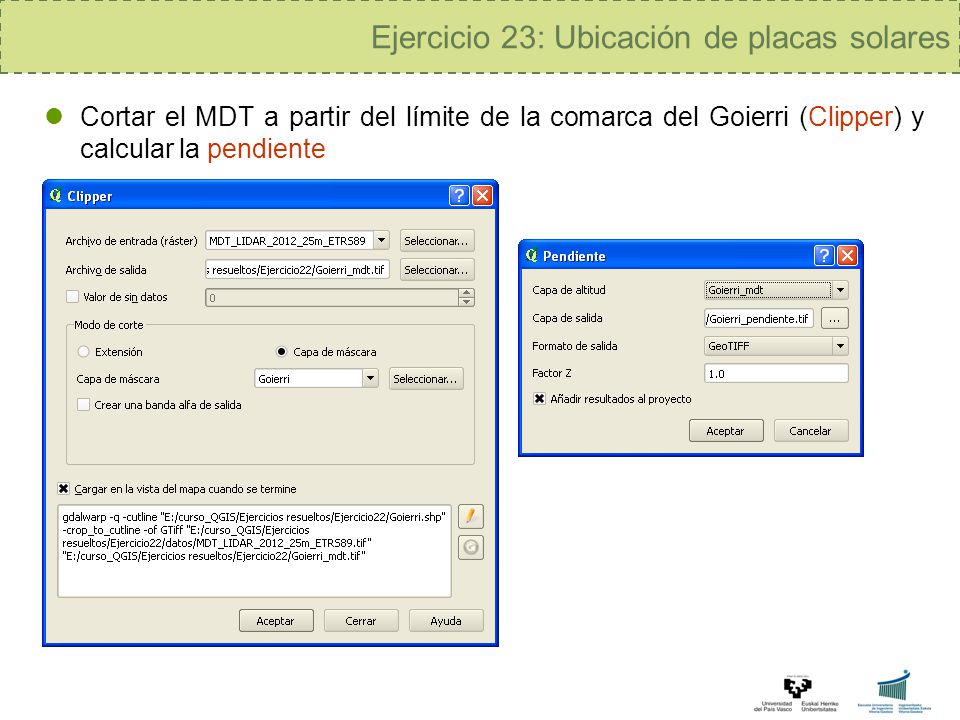

34 Ejercicio 23: Ubicación de placas solares
Cortar el MDT a partir del límite de la comarca del Goierri (Clipper) y calcular la pendiente

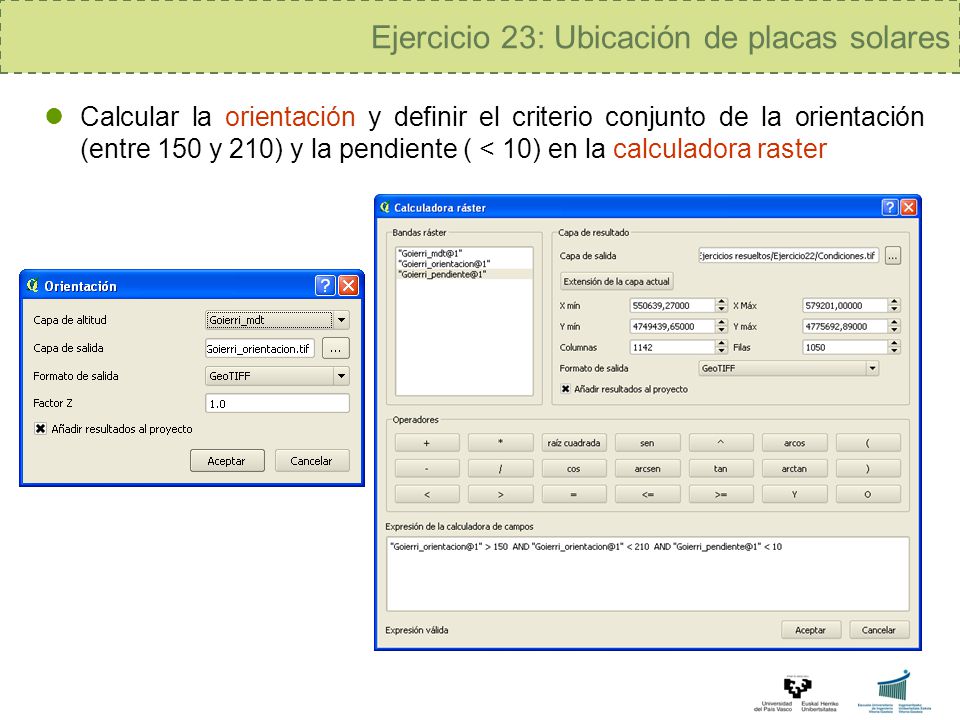

35 Ejercicio 23: Ubicación de placas solares
Calcular la orientación y definir el criterio conjunto de la orientación (entre 150 y 210) y la pendiente ( < 10) en la calculadora raster

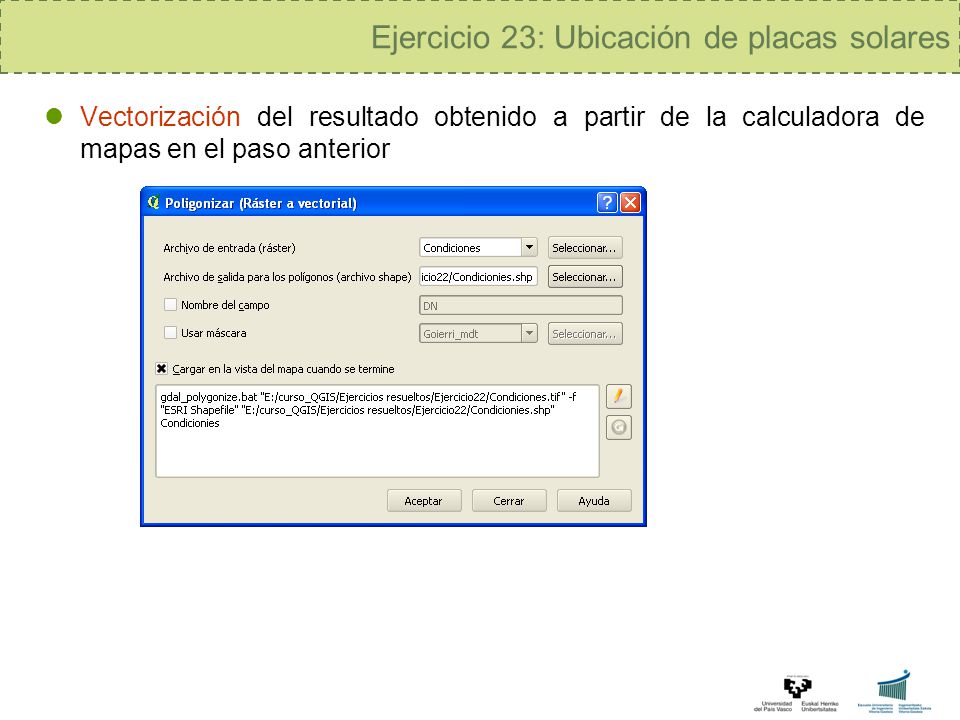

36 Ejercicio 23: Ubicación de placas solares
Vectorización del resultado obtenido a partir de la calculadora de mapas en el paso anterior

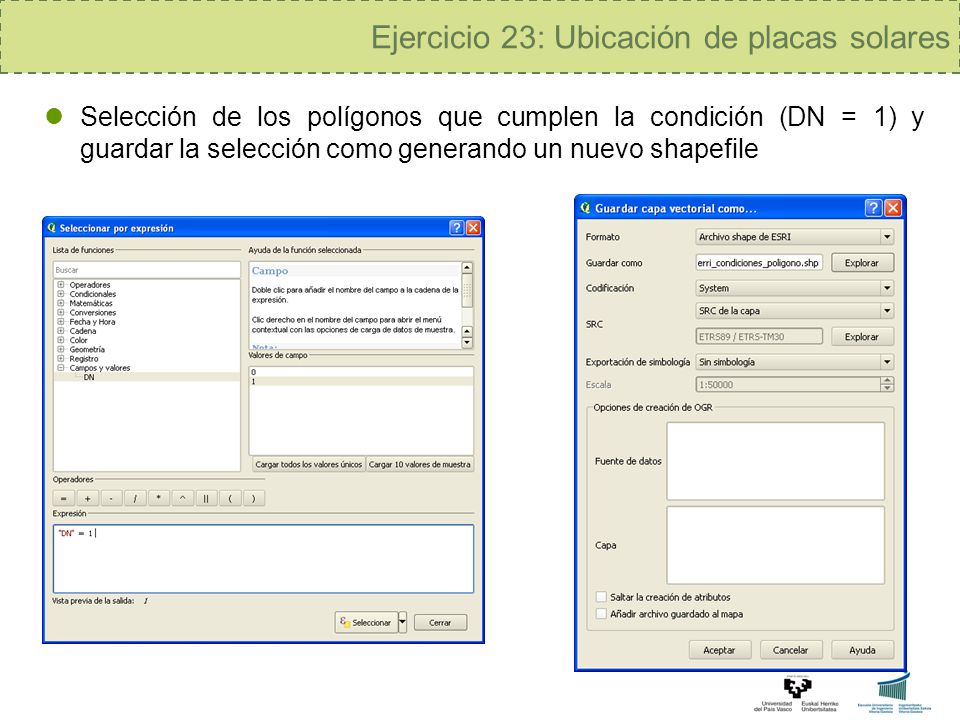

37 Ejercicio 23: Ubicación de placas solares
Selección de los polígonos que cumplen la condición (DN = 1) y guardar la selección como generando un nuevo shapefile

38 Ejercicio 23: Ubicación de placas solares

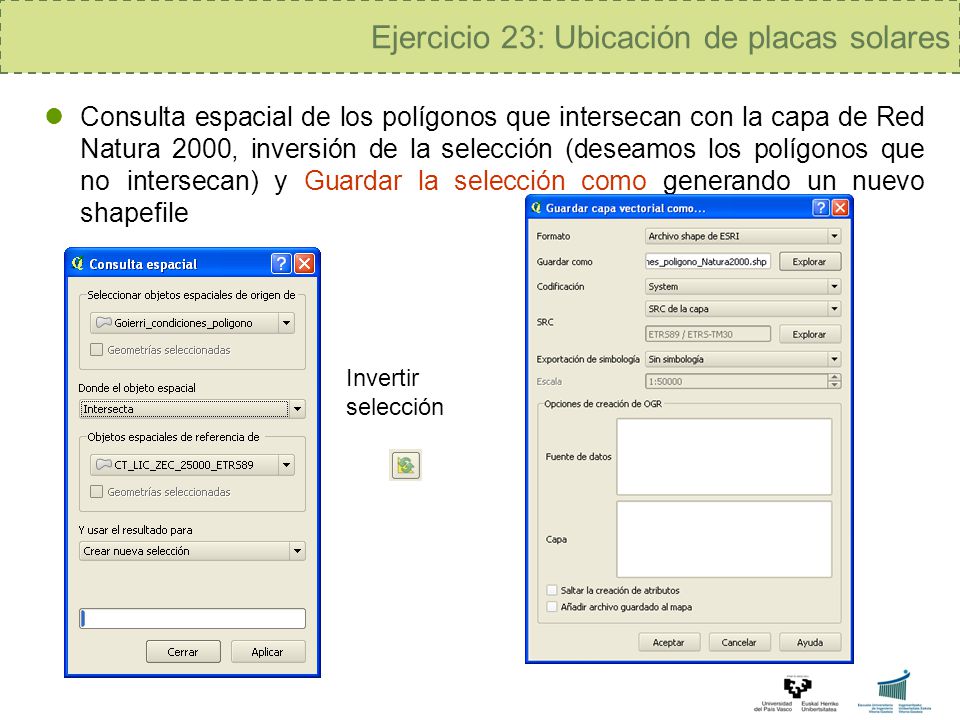

Consulta espacial de los polígonos que intersecan con la capa de Red Natura 2000, inversión de la selección (deseamos los polígonos que no intersecan) y Guardar la selección como generando un nuevo shapefile Invertir selección

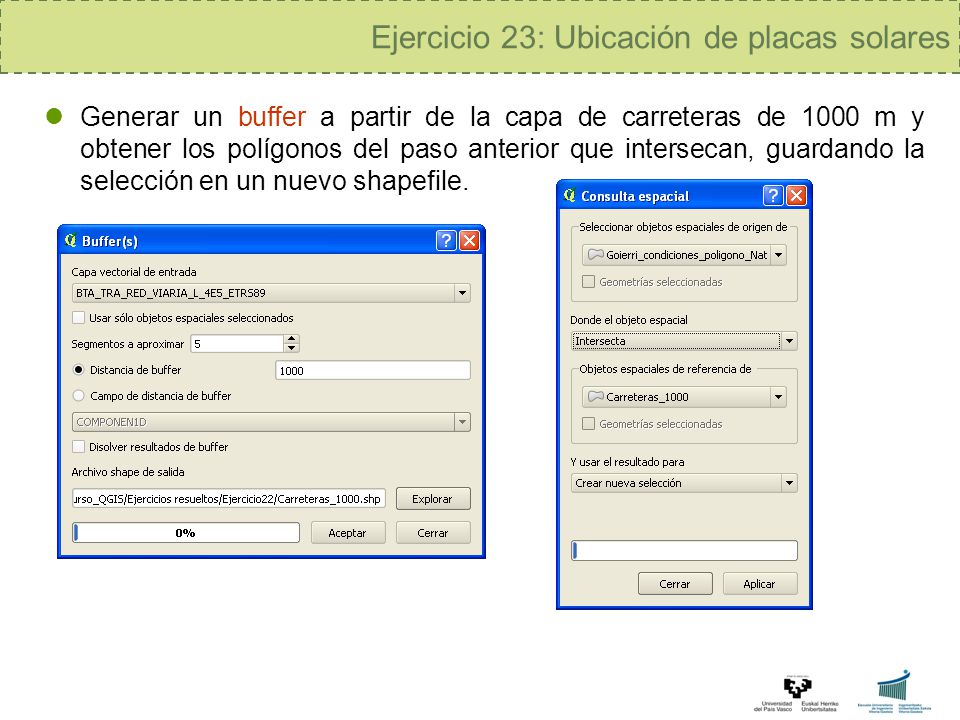

39 Ejercicio 23: Ubicación de placas solares
Generar un buffer a partir de la capa de carreteras de 1000 m y obtener los polígonos del paso anterior que intersecan, guardando la selección en un nuevo shapefile.

40 Ejercicio 23: Ubicación de placas solares

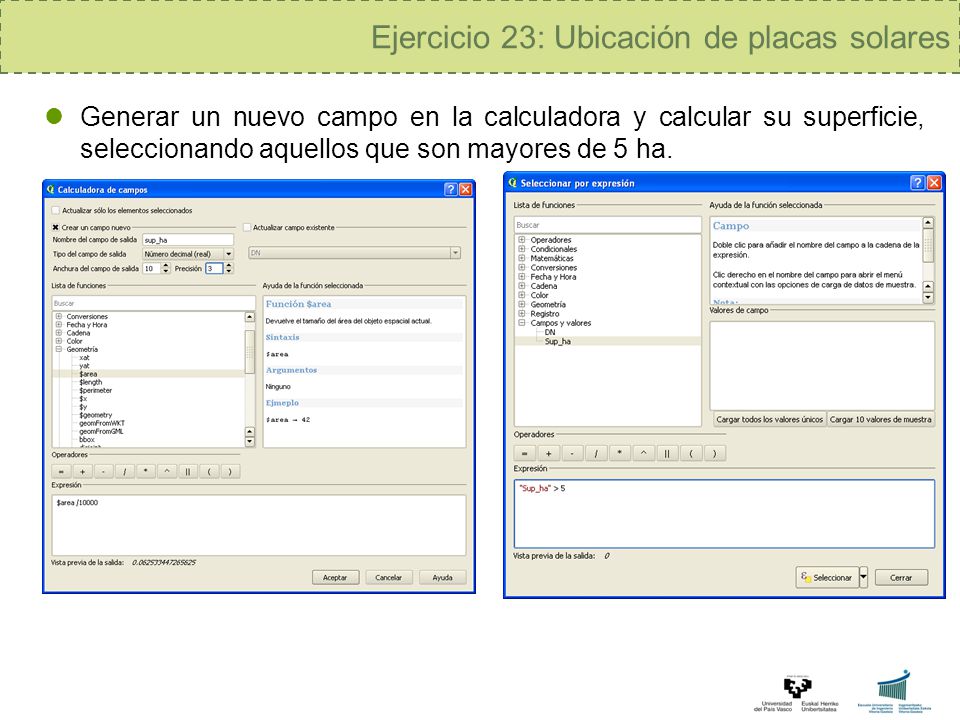

Generar un nuevo campo en la calculadora y calcular su superficie, seleccionando aquellos que son mayores de 5 ha.

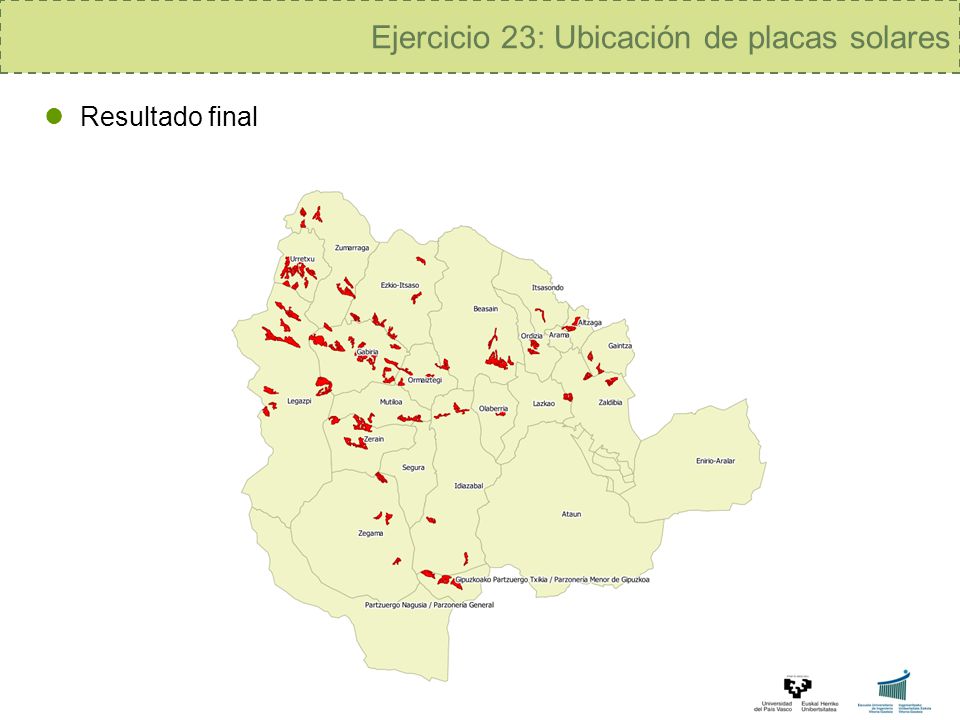

41 Ejercicio 23: Ubicación de placas solares
Resultado final
