1 Instrumental para medir flujo másico
Camarena Uribe Daniel Alberto Centeno Torres Brandon Ernesto González León Jesús Martín Ruelas Ruelas Karina Annette Sánchez Berlanga Galilea 4E2 T/M 25 de Mayo de 2015

2 Introducción: En esta presentación se mostrará los diferentes instrumentos para la medición del flujo másico, al igual se dará una breve explicación de lo que éste es. Por último, se presentará una serie de preguntas para el alumnado.

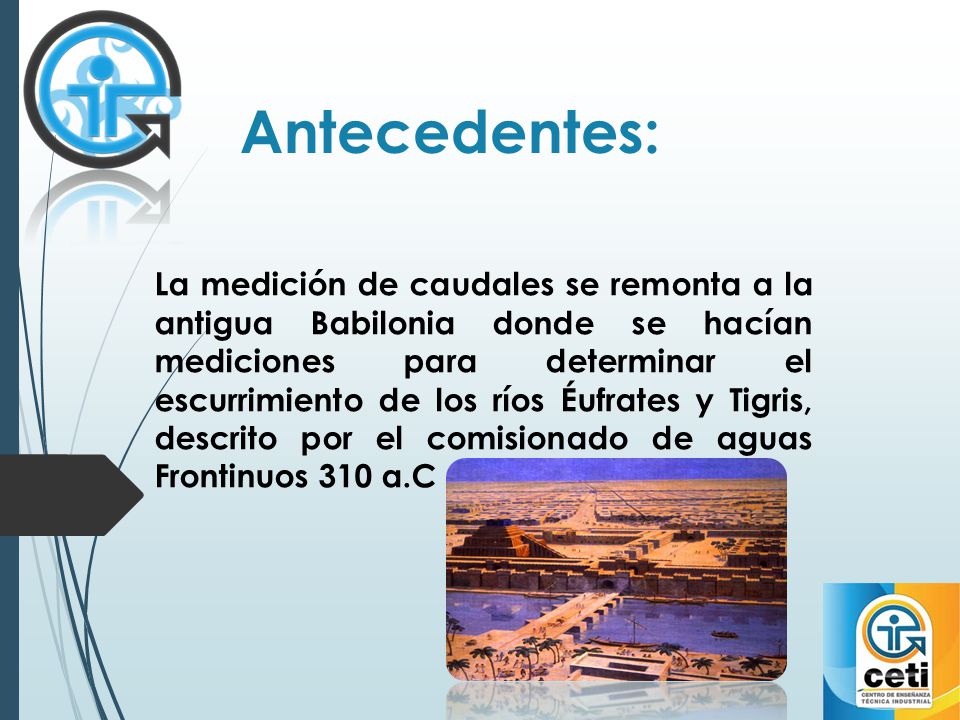

3 Antecedentes: La medición de caudales se remonta a la antigua Babilonia donde se hacían mediciones para determinar el escurrimiento de los ríos Éufrates y Tigris, descrito por el comisionado de aguas Frontinuos 310 a.C

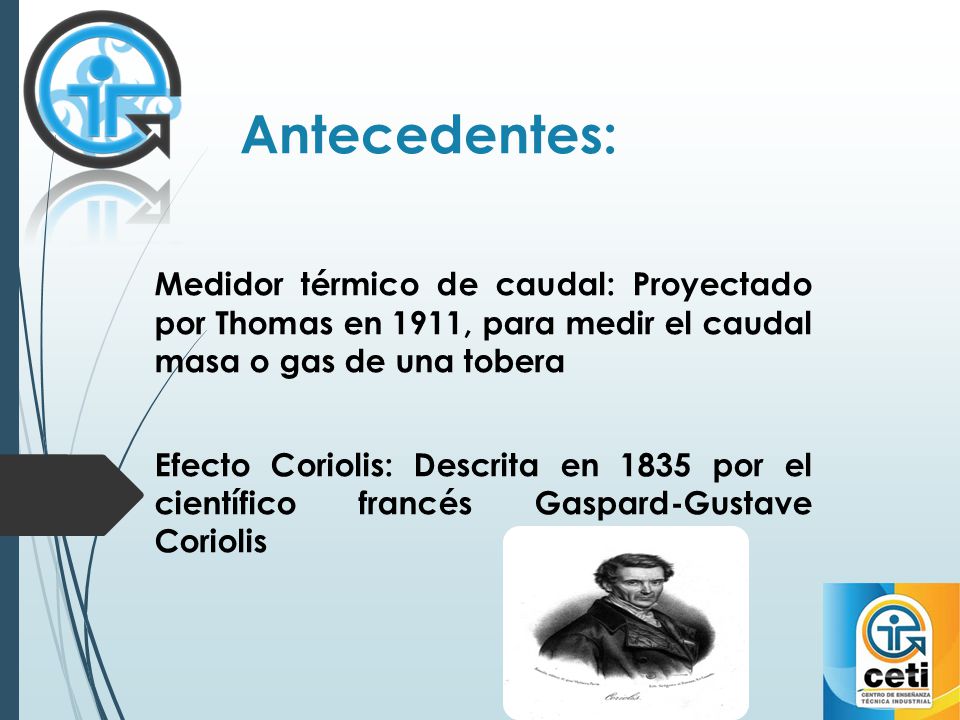

4 Antecedentes: Medidor térmico de caudal: Proyectado por Thomas en 1911, para medir el caudal masa o gas de una tobera Efecto Coriolis: Descrita en 1835 por el científico francés Gaspard-Gustave Coriolis

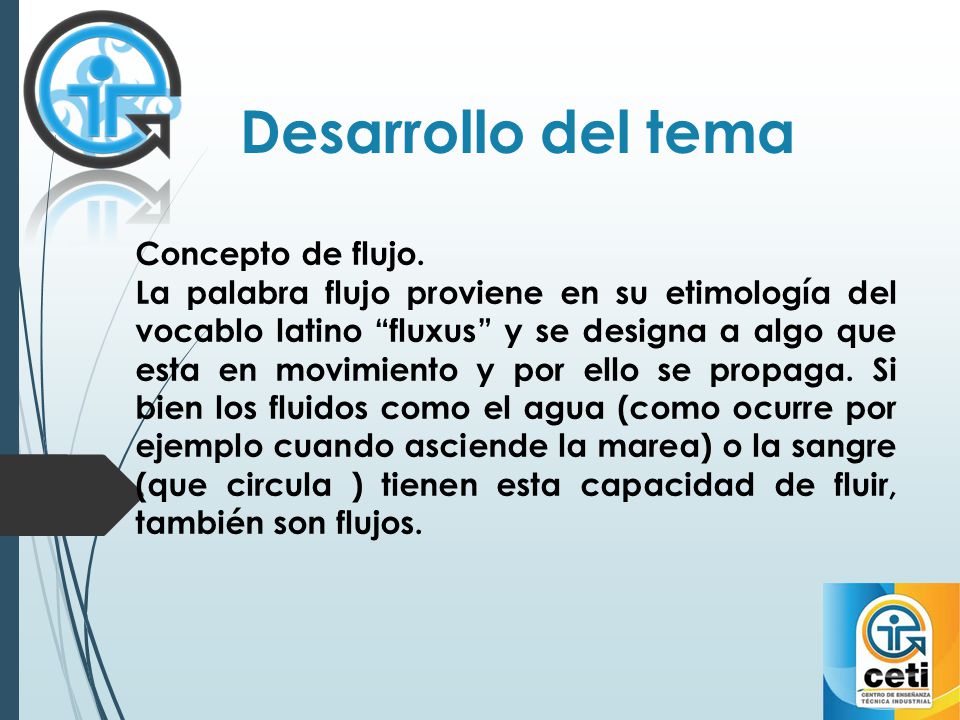

5 Desarrollo del tema Concepto de flujo.
La palabra flujo proviene en su etimología del vocablo latino “fluxus” y se designa a algo que esta en movimiento y por ello se propaga. Si bien los fluidos como el agua (como ocurre por ejemplo cuando asciende la marea) o la sangre (que circula ) tienen esta capacidad de fluir, también son flujos.

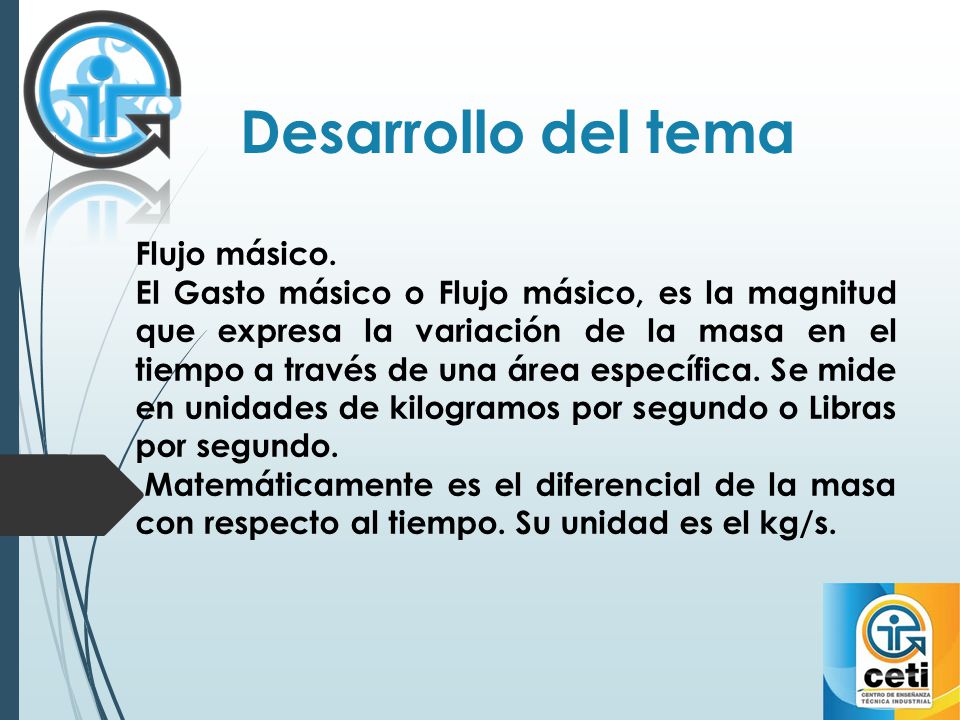

6 Desarrollo del tema Flujo másico.
El Gasto másico o Flujo másico, es la magnitud que expresa la variación de la masa en el tiempo a través de una área específica. Se mide en unidades de kilogramos por segundo o Libras por segundo. Matemáticamente es el diferencial de la masa con respecto al tiempo. Su unidad es el kg/s.

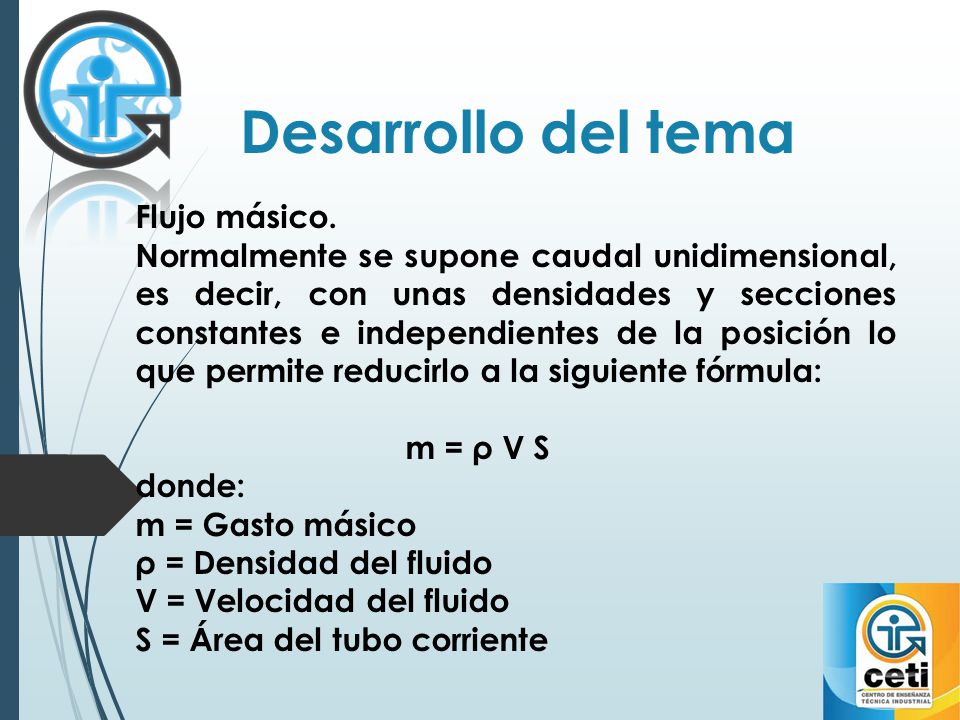

7 Desarrollo del tema Flujo másico.
Normalmente se supone caudal unidimensional, es decir, con unas densidades y secciones constantes e independientes de la posición lo que permite reducirlo a la siguiente fórmula: m = ρ V S donde: m = Gasto másico ρ = Densidad del fluido V = Velocidad del fluido S = Área del tubo corriente

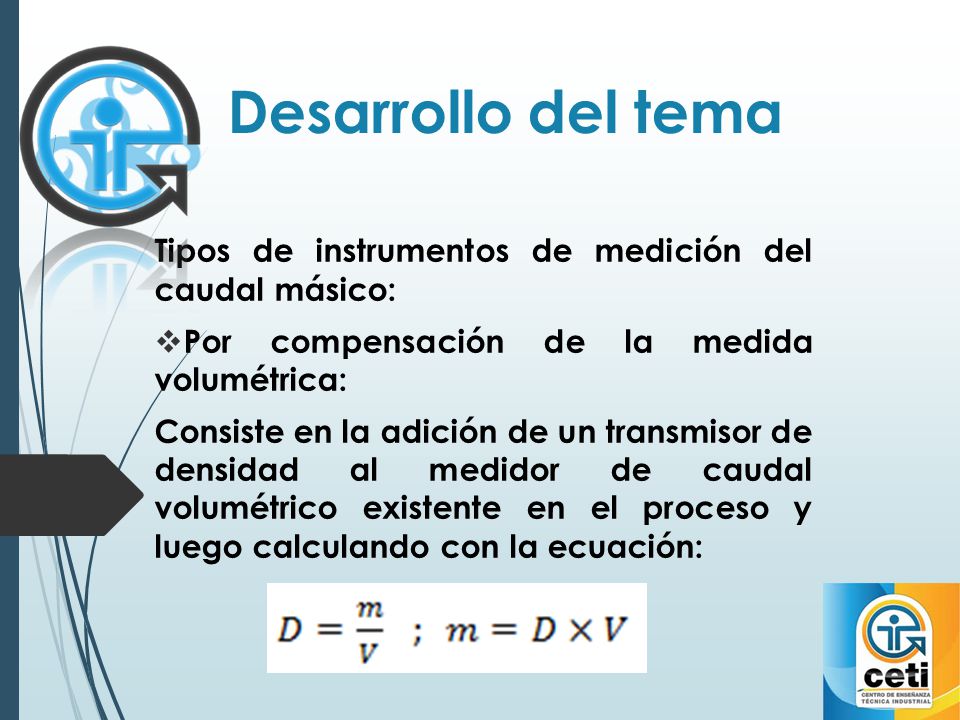

8 Desarrollo del tema Tipos de instrumentos de medición del caudal másico: Por compensación de la medida volumétrica: Consiste en la adición de un transmisor de densidad al medidor de caudal volumétrico existente en el proceso y luego calculando con la ecuación:

9 Desarrollo del tema Por medición directa:
Medidores Térmicos: Basados en el principio de calentamiento de dos cuerpos por conductividad térmica. Si las propiedades del fluido son constantes, la diferencia entre dos lecturas de temperatura es proporcional al flujo másico. Medidores de momento angular: Basados en el principio de conservación del momento de los fluidos, constan generalmente de una turbina acoplada al sistema.

10 Desarrollo del tema Medidores Térmicos. Dos tipos :
La elevación de temperatura del fluido en su paso por un cuerpo caliente. La pérdida de calor experimentada por un cuerpo inmerso en el fluido.

11 Desarrollo del tema Medidores de momento angular.
El momento será directamente proporcional al caudal de masa del fluido. Medidor axial de una turbina. Medidor axial de doble turbina.

12 Desarrollo del tema Medidores por Frecuencia Natural de Oscilación
Aprovecha las oscilaciones naturales de los fluidos y por medio de su movimiento calcula el caudal de masa. Medidor de Flujo Másico Coriolis: Medidor de flujo inercial y medidor de flujo de Coriolis, es un dispositivo que mide la cantidad de líquido que fluye a través de un tubo. No mide el volumen del líquido, mide la masa que fluye a través del dispositivo.

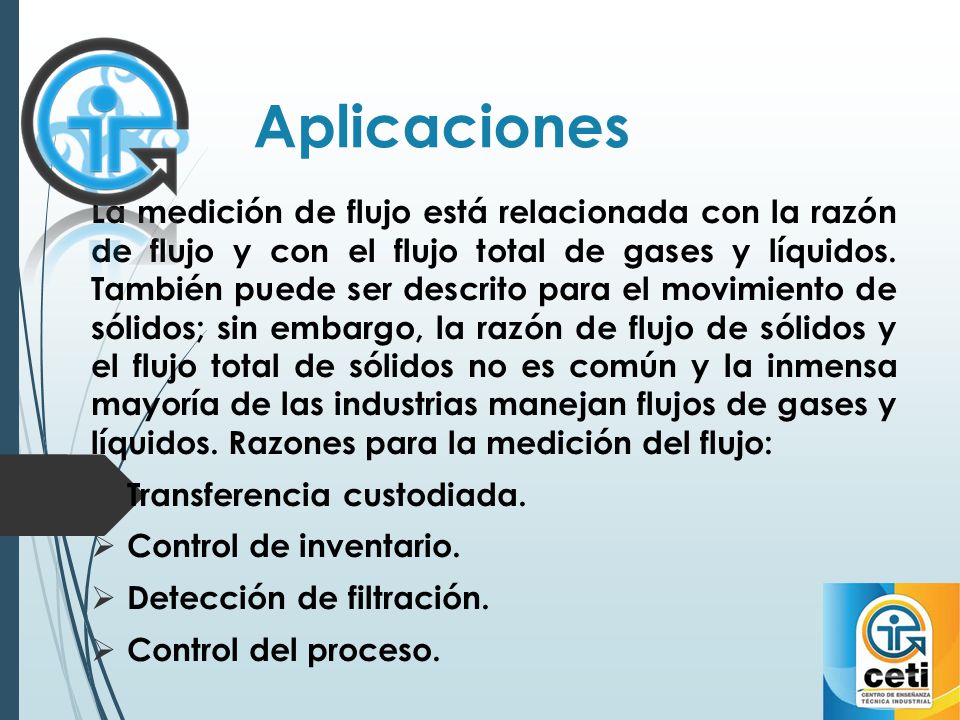

13 Aplicaciones La medición de flujo está relacionada con la razón de flujo y con el flujo total de gases y líquidos. También puede ser descrito para el movimiento de sólidos; sin embargo, la razón de flujo de sólidos y el flujo total de sólidos no es común y la inmensa mayoría de las industrias manejan flujos de gases y líquidos. Razones para la medición del flujo: Transferencia custodiada. Control de inventario. Detección de filtración. Control del proceso.

14 Conclusión El hombre desde la antigüedad se ha enfrentado a sucesos que lo desafían día con día para poder desempeñar las actividades cotidianas que necesita para su supervivencia. Hemos desarrollado sistemas para la medición y el control de las cosas, y si esto no fuera poco se han diseñado equipos, instrumentos y procesos para un resultado más eficaz de tales sistemas y estos son tan importantes que se han creado ciencias para su comprensión desde el comienzo de los tiempos

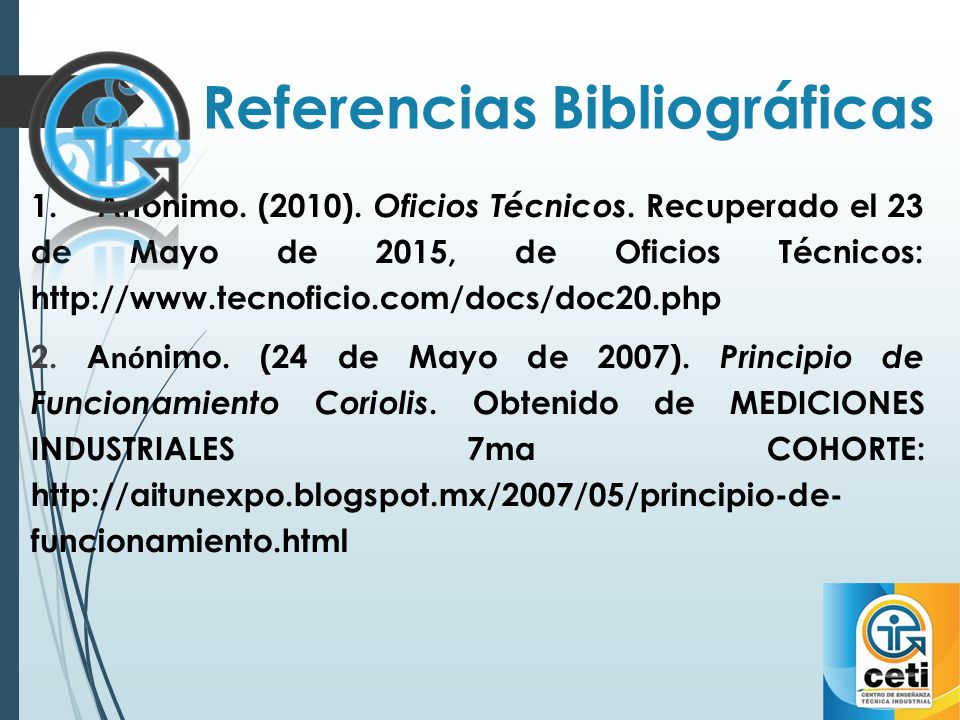

15 Referencias Bibliográficas
1. Anónimo. (2010). Oficios Técnicos. Recuperado el 23 de Mayo de 2015, de Oficios Técnicos: 2. Anónimo. (24 de Mayo de 2007). Principio de Funcionamiento Coriolis. Obtenido de MEDICIONES INDUSTRIALES 7ma COHORTE: funcionamiento.html

16 Referencias Bibliográficas
3. Moreno, S. (2014 de Enero de 2014). Medidores de flujo en conductos cerrados. Obtenido de slidshare: de-flujo-en-conductos-cerrados 4. Solé, A. C. (2005). Instrumentación Industrial. Alfaomega.

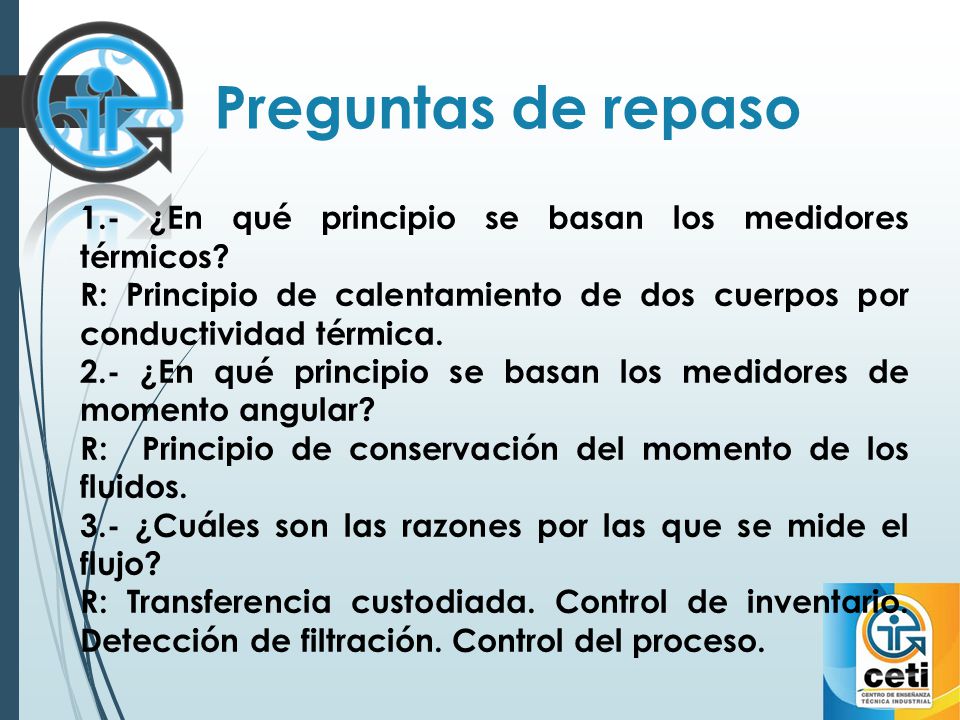

17 Preguntas de repaso 1.- ¿En qué principio se basan los medidores térmicos? R: Principio de calentamiento de dos cuerpos por conductividad térmica. 2.- ¿En qué principio se basan los medidores de momento angular? R: Principio de conservación del momento de los fluidos. 3.- ¿Cuáles son las razones por las que se mide el flujo? R: Transferencia custodiada. Control de inventario. Detección de filtración. Control del proceso.

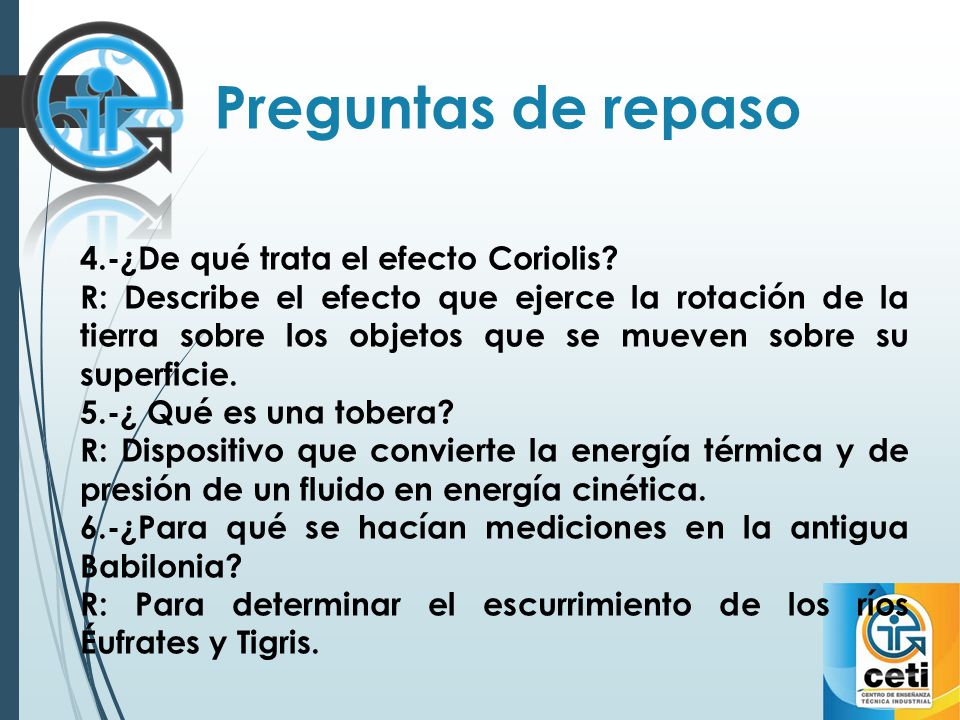

18 Preguntas de repaso 4.-¿De qué trata el efecto Coriolis?
R: Describe el efecto que ejerce la rotación de la tierra sobre los objetos que se mueven sobre su superficie. 5.-¿ Qué es una tobera? R: Dispositivo que convierte la energía térmica y de presión de un fluido en energía cinética. 6.-¿Para qué se hacían mediciones en la antigua Babilonia? R: Para determinar el escurrimiento de los ríos Éufrates y Tigris.

19 Preguntas de repaso 7.-¿ Qué diferencia hay entre el flujo y el flujo másico? R: El flujo hace referencia al movimiento de un fluido, mientras que el másico es la magnitud que expresa la variación de la masa en el tiempo a través de un área específica. 8.- ¿Qué es lo que hace un medidor por frecuencia natural de oscilaciones?

20 Preguntas de repaso R: Aprovecha las oscilaciones naturales de los fluidos y por medio de su movimiento calcula el caudal de masa. 9.- ¿ Cuál es la clasificación de instrumental de medida en flujo másico? R: Por compensación de la medida volumétrica y por medición directa.
