1 LAS REDES ELÉCTRICAS INTELIGENTES: HACIA UN NUEVO MODELO ENERGÉTICO
JORNADA LAS REDES ELÉCTRICAS INTELIGENTES: HACIA UN NUEVO MODELO ENERGÉTICO Mesa redonda LAS REDES ELÉCTRICAS INTELIGENTES: SEGURIDAD, ESTABILIDAD Y SOSTENIBILIDAD DEL SISTEMA – Experiencia del consumidor industrial. Presente y futuro Fernando Soto – AEGE Madrid, 7 de noviembre de 2011

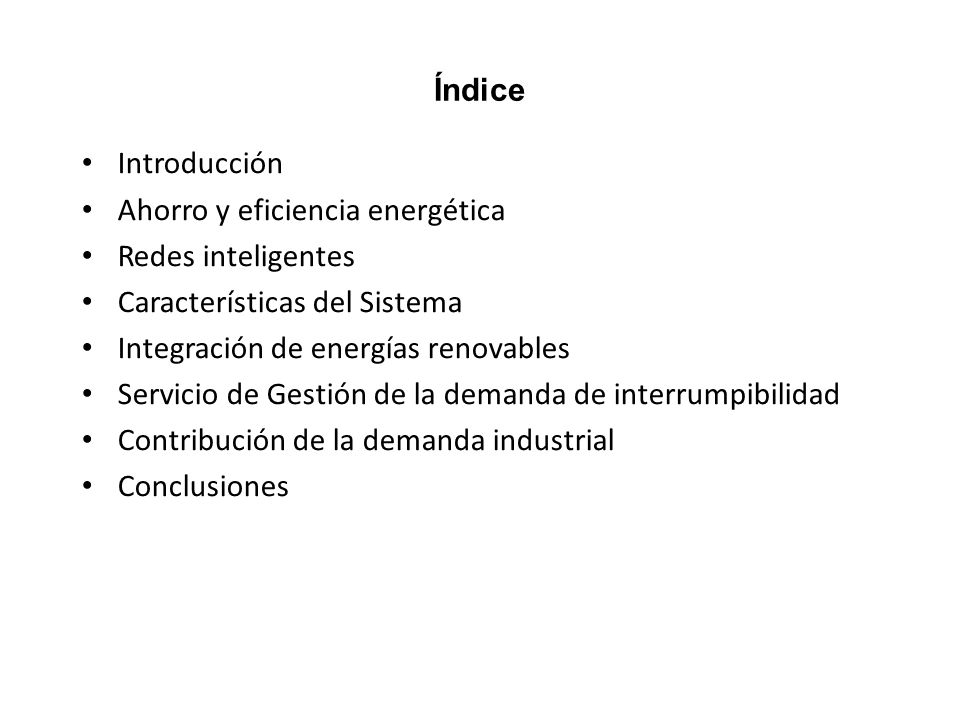

2 Índice Introducción Ahorro y eficiencia energética Redes inteligentes Características del Sistema Integración de energías renovables Servicio de Gestión de la demanda de interrumpibilidad Contribución de la demanda industrial Conclusiones

3 Estructura de sectores y empresas representadas en AEGE
CEMENTOS GASES INDUSTRIALES METALES QUÍMICA BÁSICA Y OTROS SIDERÚRGIA A.G. CEMENTOS BALBOA, S.A. ABELLÓ LINDE S.A. ALCOA ERCROS A.G. SIDERÚRGICA BALBOA, S.A. CEMENTOS ALFA, S.A. AIR LIQUIDE ASTURIANA DE ZINC, S.A. SGL CARBÓN ARCELORMITTAL ESPAÑA, S.A. CEMENTOS COSMOS, S.A. MESSER IBÉRICA DE GASES, S.A., Unipersonal ATLANTIC COPPER SOLVAY CELSA GROUP CEMENTOS MOLINS INDUSTRIAL, S.A. PRAXAIR CARBURO DEL CINCA GERDAU SIDENOR CEMENTOS PORTLAND VALDERRIVAS, S.A. S.E. DE CARBUROS METÁLICOS FERROATLÁNTICA INFUN GROUP CEMEX ESPAÑA, S.A. MEGASA SIDERÚRGICA, S.L. SOCIEDAD FINANCIERA Y MINERA, S.A. SIDERÚRGICA SEVILLANA, S.A. HOLCIM ESPAÑA, S.A. TUBOS REUNIDOS, S.A. LAFARGE CEMENTOS, S.A. LEMONA INDUSTRIAL, S.A. S.A. TUDELA VEGUIN SOCIEDAD DE CEMENTOS Y MATERIALES DE CONSTRUCCIÓN DE ANDALUCÍA, S.A. UNILAND CEMENTERA.S.A.

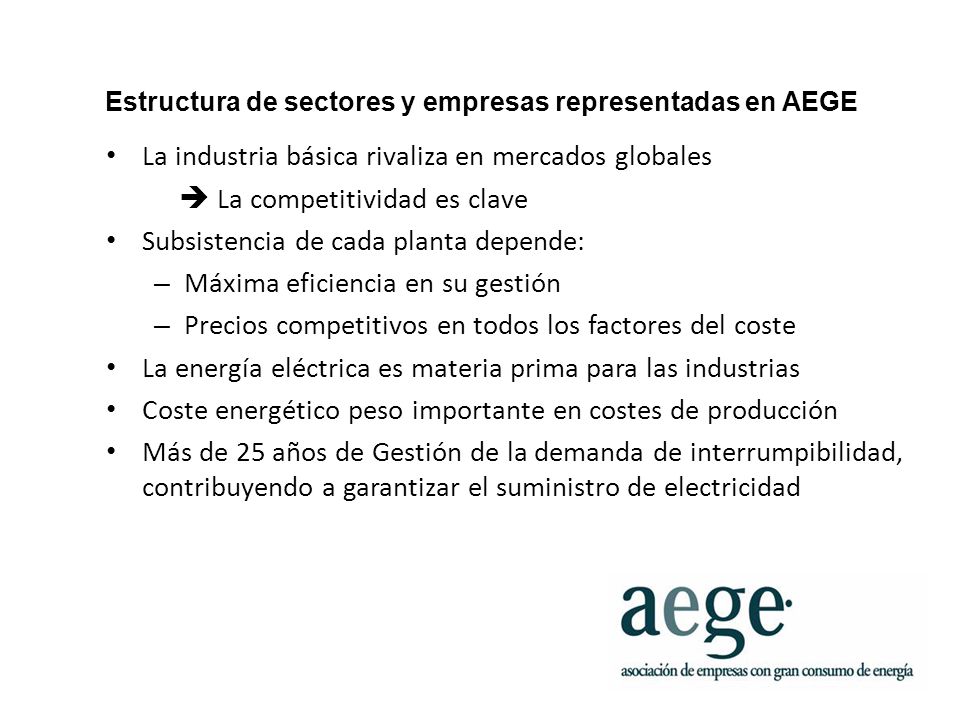

4 Estructura de sectores y empresas representadas en AEGE
La industria básica rivaliza en mercados globales  La competitividad es clave Subsistencia de cada planta depende: Máxima eficiencia en su gestión Precios competitivos en todos los factores del coste La energía eléctrica es materia prima para las industrias Coste energético peso importante en costes de producción Más de 25 años de Gestión de la demanda de interrumpibilidad, contribuyendo a garantizar el suministro de electricidad

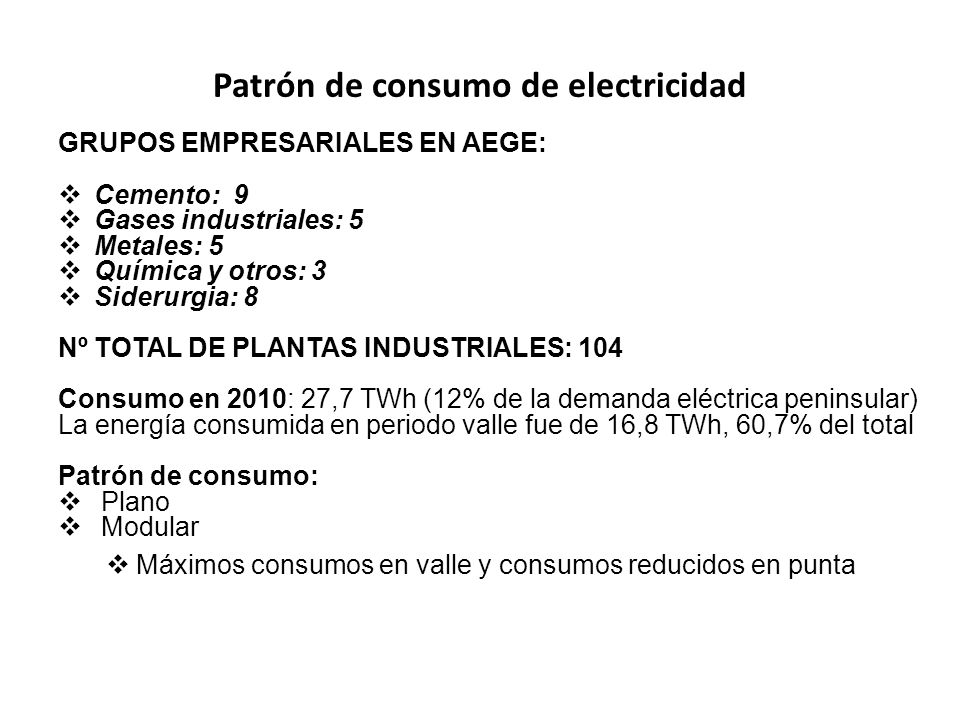

5 Patrón de consumo de electricidad
GRUPOS EMPRESARIALES EN AEGE: Cemento: 9 Gases industriales: 5 Metales: 5 Química y otros: 3 Siderurgia: 8 Nº TOTAL DE PLANTAS INDUSTRIALES: 104 Consumo en 2010: 27,7 TWh (12% de la demanda eléctrica peninsular) La energía consumida en periodo valle fue de 16,8 TWh, 60,7% del total Patrón de consumo: Plano Modular Máximos consumos en valle y consumos reducidos en punta

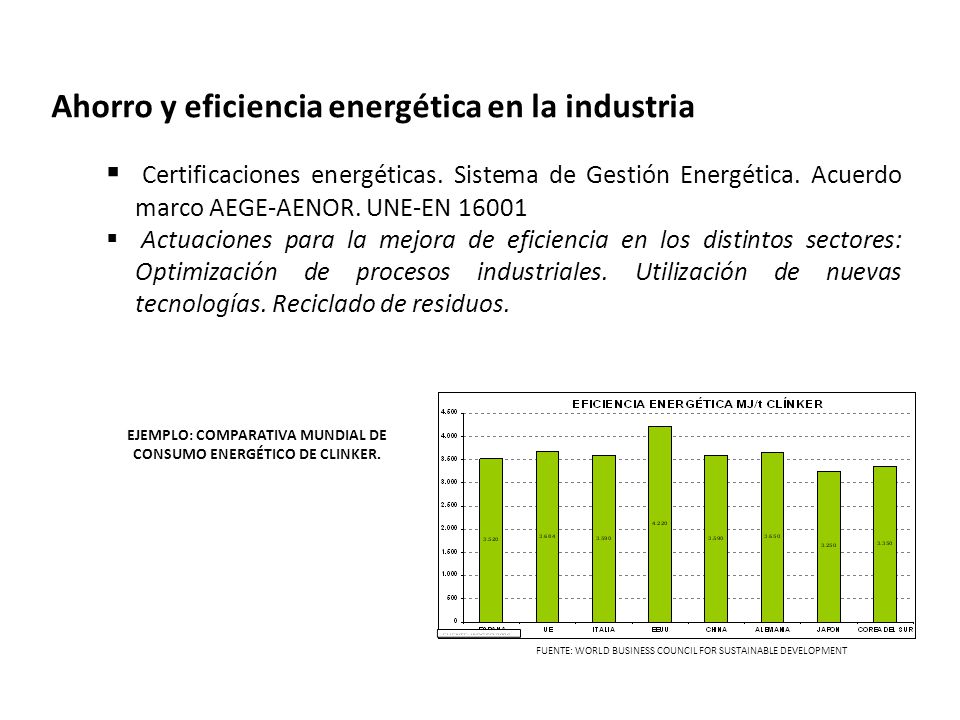

6 Ahorro y eficiencia energética en la industria
Certificaciones energéticas. Sistema de Gestión Energética. Acuerdo marco AEGE-AENOR. UNE-EN 16001 Actuaciones para la mejora de eficiencia en los distintos sectores: Optimización de procesos industriales. Utilización de nuevas tecnologías. Reciclado de residuos. EJEMPLO: COMPARATIVA MUNDIAL DE CONSUMO ENERGÉTICO DE CLINKER. FUENTE: WORLD BUSINESS COUNCIL FOR SUSTAINABLE DEVELOPMENT

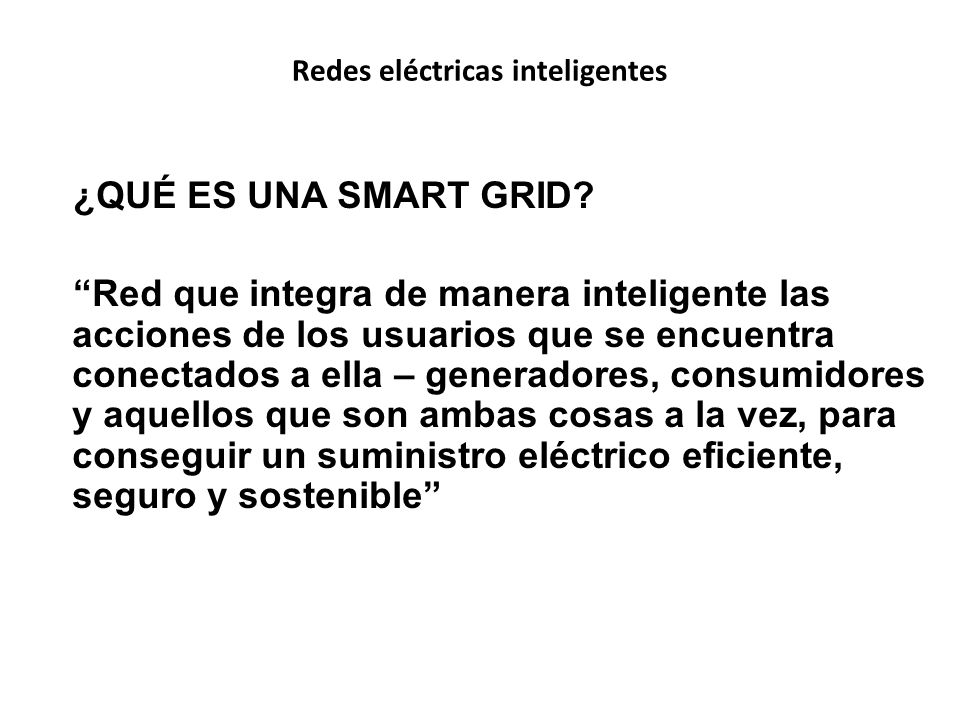

7 Redes eléctricas inteligentes
¿QUÉ ES UNA SMART GRID? “Red que integra de manera inteligente las acciones de los usuarios que se encuentra conectados a ella – generadores, consumidores y aquellos que son ambas cosas a la vez, para conseguir un suministro eléctrico eficiente, seguro y sostenible”

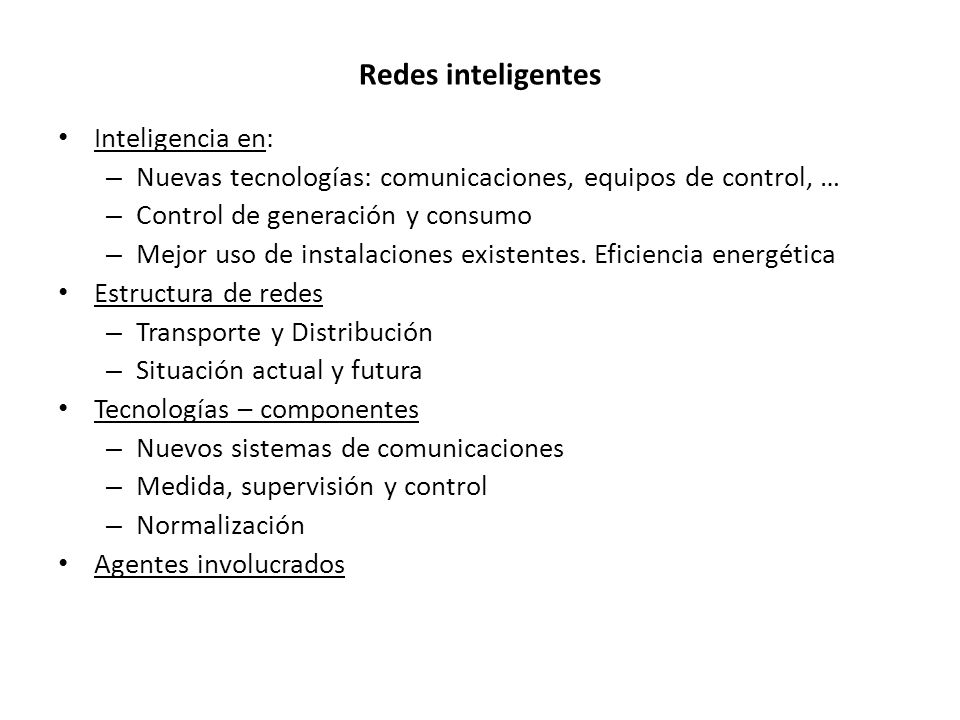

8 Redes inteligentes Inteligencia en:
Nuevas tecnologías: comunicaciones, equipos de control, … Control de generación y consumo Mejor uso de instalaciones existentes. Eficiencia energética Estructura de redes Transporte y Distribución Situación actual y futura Tecnologías – componentes Nuevos sistemas de comunicaciones Medida, supervisión y control Normalización Agentes involucrados

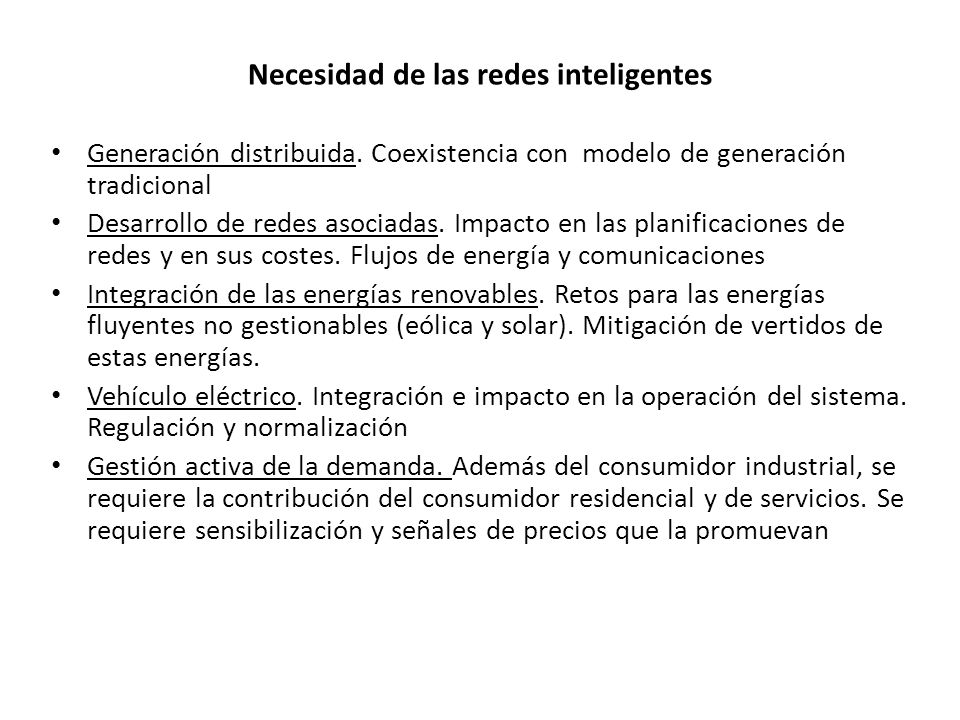

9 Necesidad de las redes inteligentes
Generación distribuida. Coexistencia con modelo de generación tradicional Desarrollo de redes asociadas. Impacto en las planificaciones de redes y en sus costes. Flujos de energía y comunicaciones Integración de las energías renovables. Retos para las energías fluyentes no gestionables (eólica y solar). Mitigación de vertidos de estas energías. Vehículo eléctrico. Integración e impacto en la operación del sistema. Regulación y normalización Gestión activa de la demanda. Además del consumidor industrial, se requiere la contribución del consumidor residencial y de servicios. Se requiere sensibilización y señales de precios que la promuevan

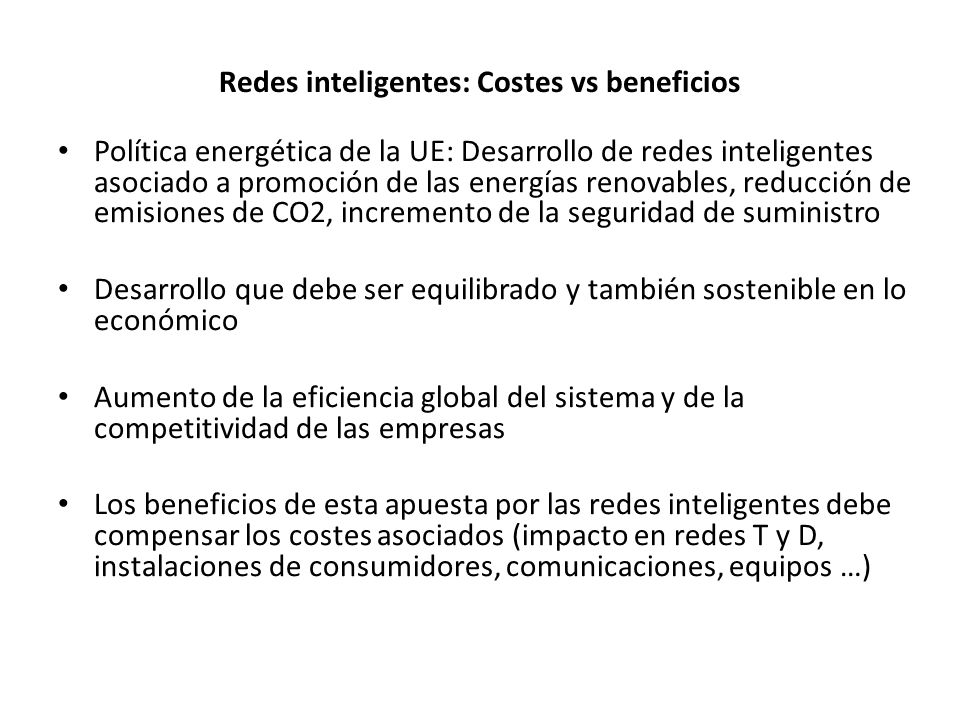

10 Redes inteligentes: Costes vs beneficios
Política energética de la UE: Desarrollo de redes inteligentes asociado a promoción de las energías renovables, reducción de emisiones de CO2, incremento de la seguridad de suministro Desarrollo que debe ser equilibrado y también sostenible en lo económico Aumento de la eficiencia global del sistema y de la competitividad de las empresas Los beneficios de esta apuesta por las redes inteligentes debe compensar los costes asociados (impacto en redes T y D, instalaciones de consumidores, comunicaciones, equipos …)

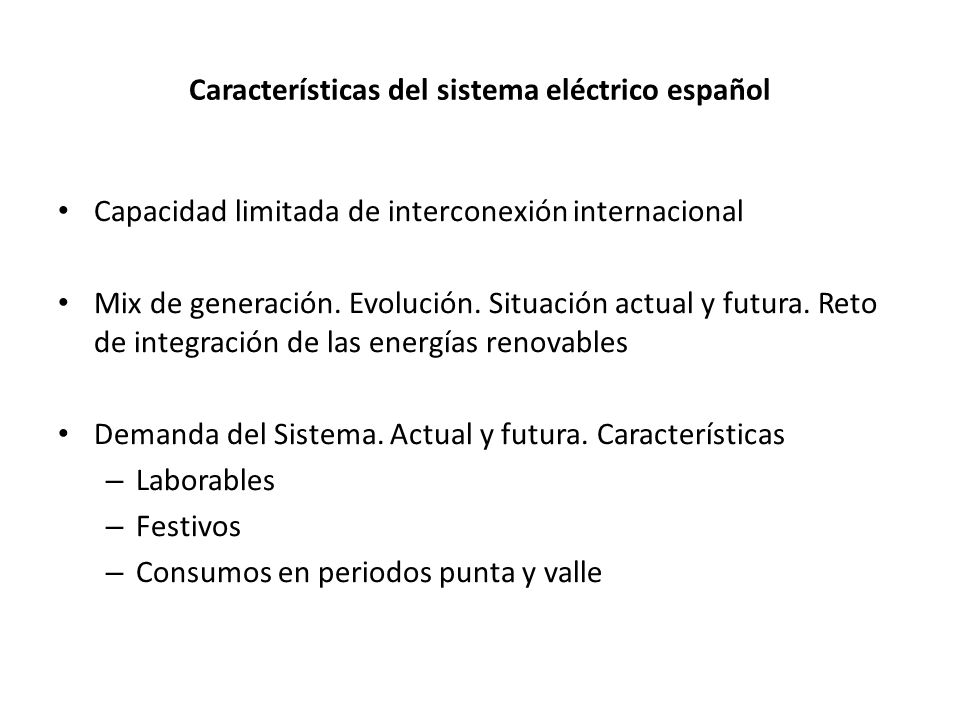

11 Características del sistema eléctrico español
Capacidad limitada de interconexión internacional Mix de generación. Evolución. Situación actual y futura. Reto de integración de las energías renovables Demanda del Sistema. Actual y futura. Características Laborables Festivos Consumos en periodos punta y valle

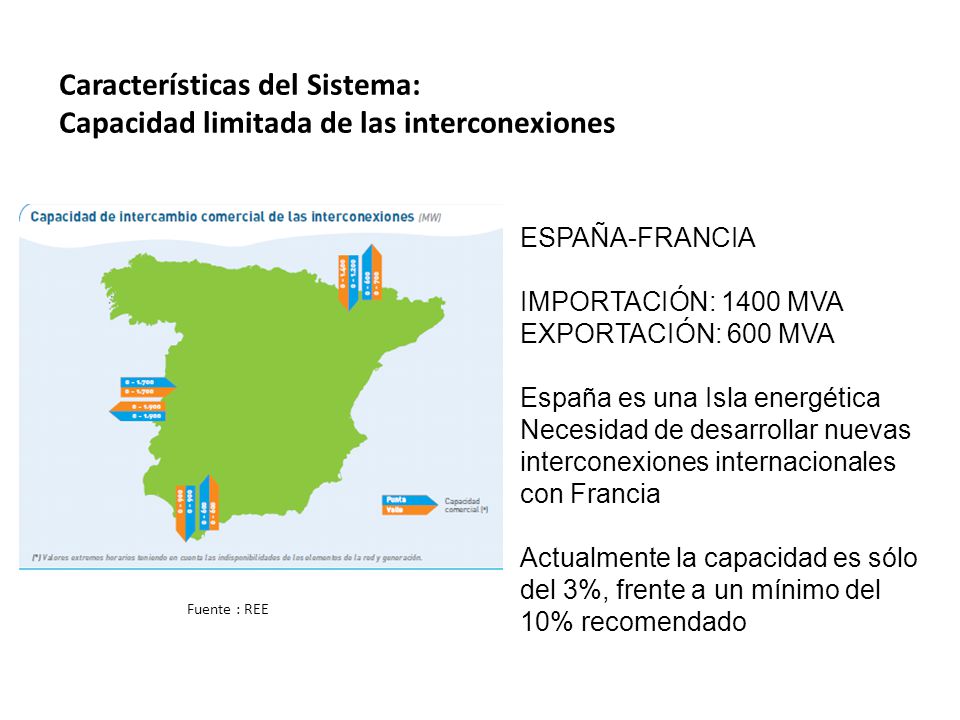

12 Características del Sistema: Capacidad limitada de las interconexiones
ESPAÑA-FRANCIA IMPORTACIÓN: 1400 MVA EXPORTACIÓN: 600 MVA España es una Isla energética Necesidad de desarrollar nuevas interconexiones internacionales con Francia Actualmente la capacidad es sólo del 3%, frente a un mínimo del 10% recomendado Fuente : REE

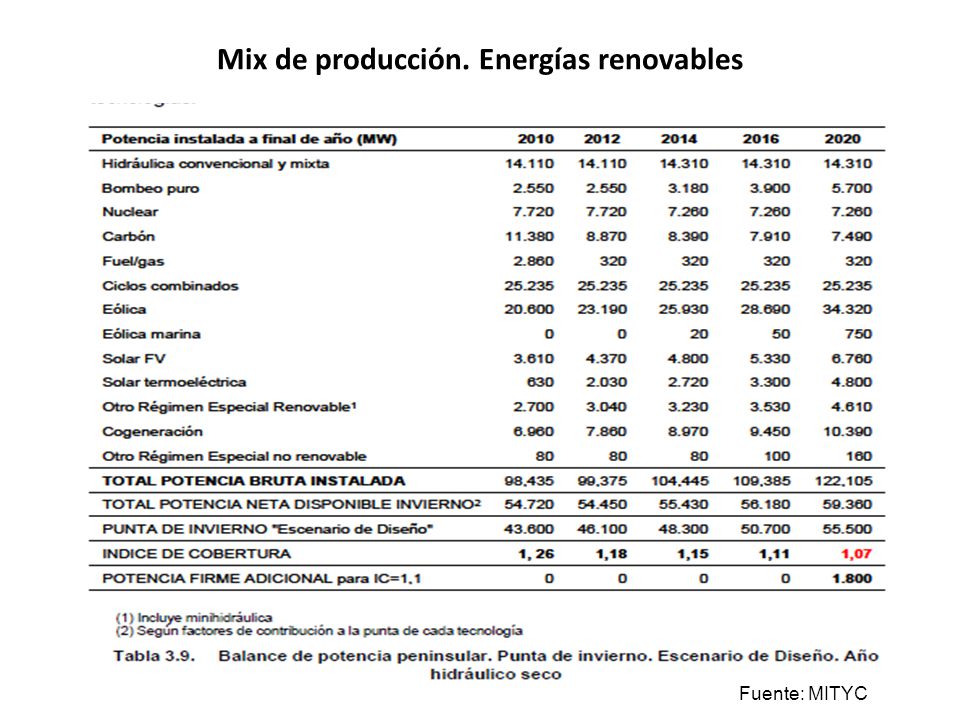

13 Mix de producción. Energías renovables
Fuente: MITYC

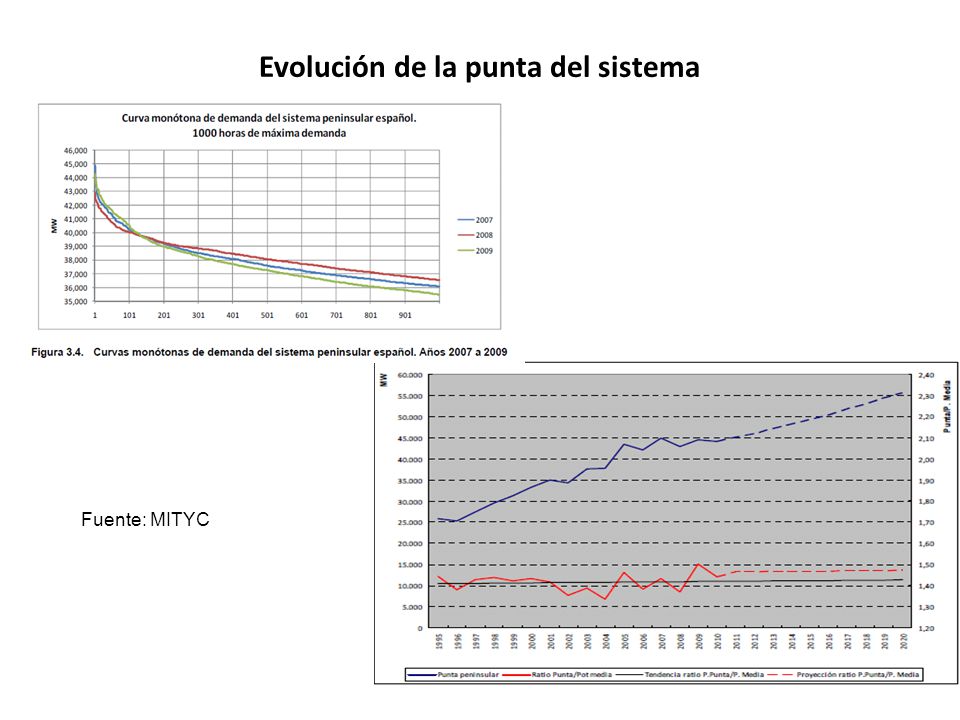

14 Evolución de la punta del sistema
Fuente: MITYC

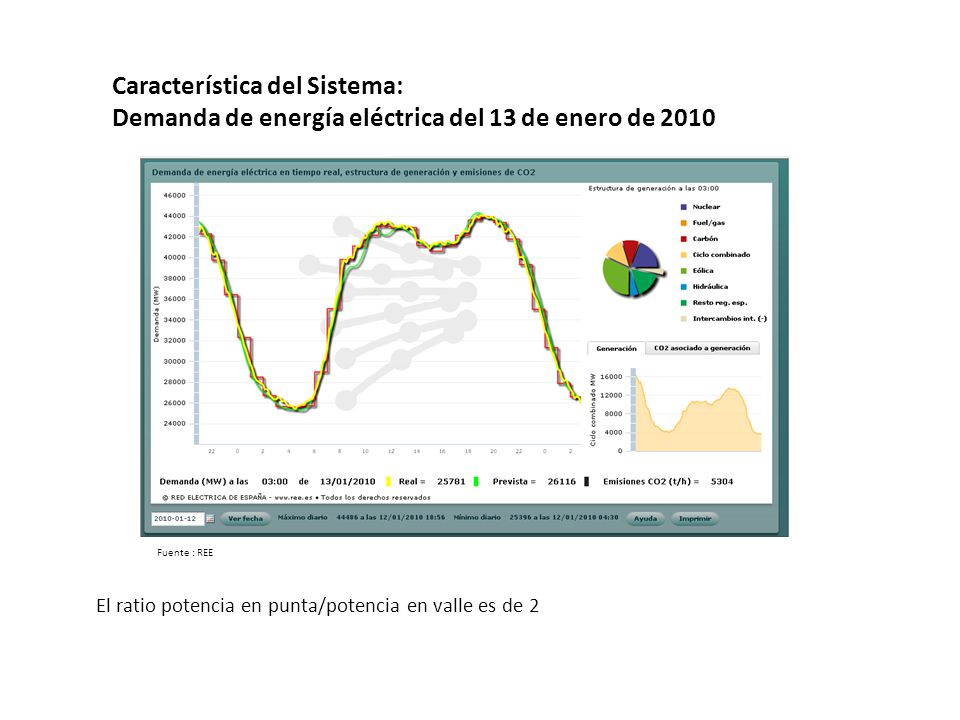

15 Característica del Sistema:
Demanda de energía eléctrica del 13 de enero de 2010 Fuente : REE El ratio potencia en punta/potencia en valle es de 2

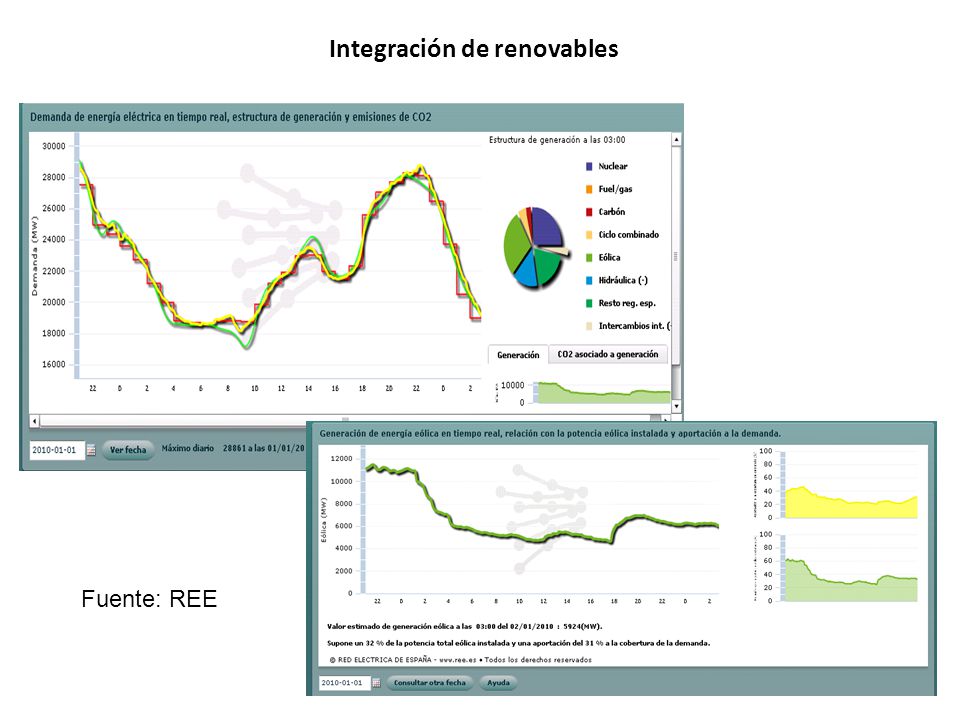

16 Integración de renovables
Fuente: REE

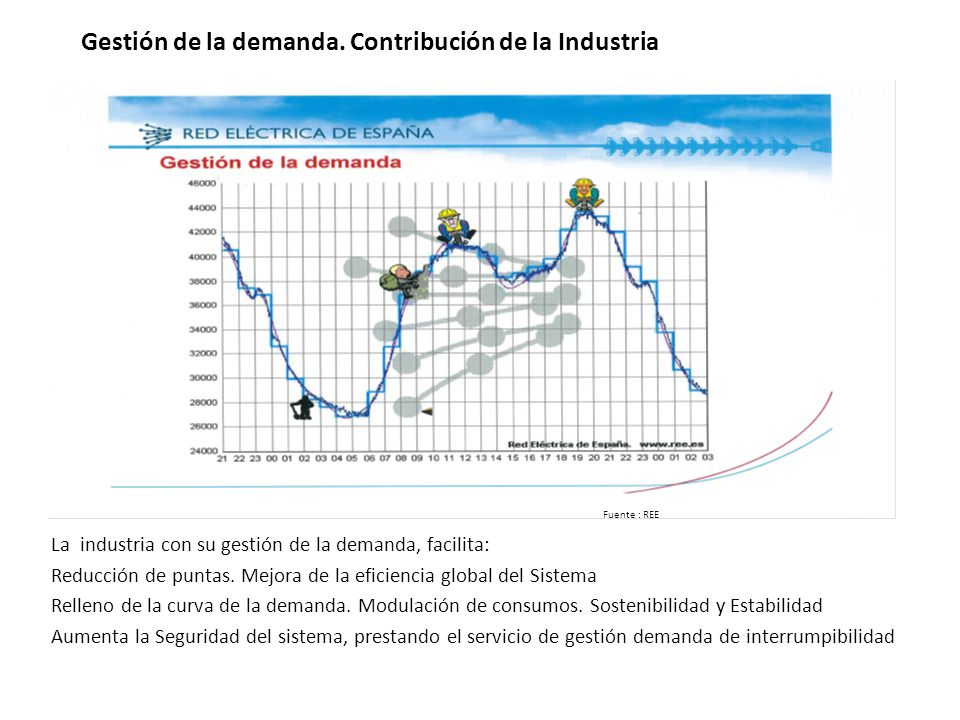

17 Gestión de la demanda. Contribución de la Industria
Fuente : REE La industria con su gestión de la demanda, facilita: Reducción de puntas. Mejora de la eficiencia global del Sistema Relleno de la curva de la demanda. Modulación de consumos. Sostenibilidad y Estabilidad Aumenta la Seguridad del sistema, prestando el servicio de gestión demanda de interrumpibilidad

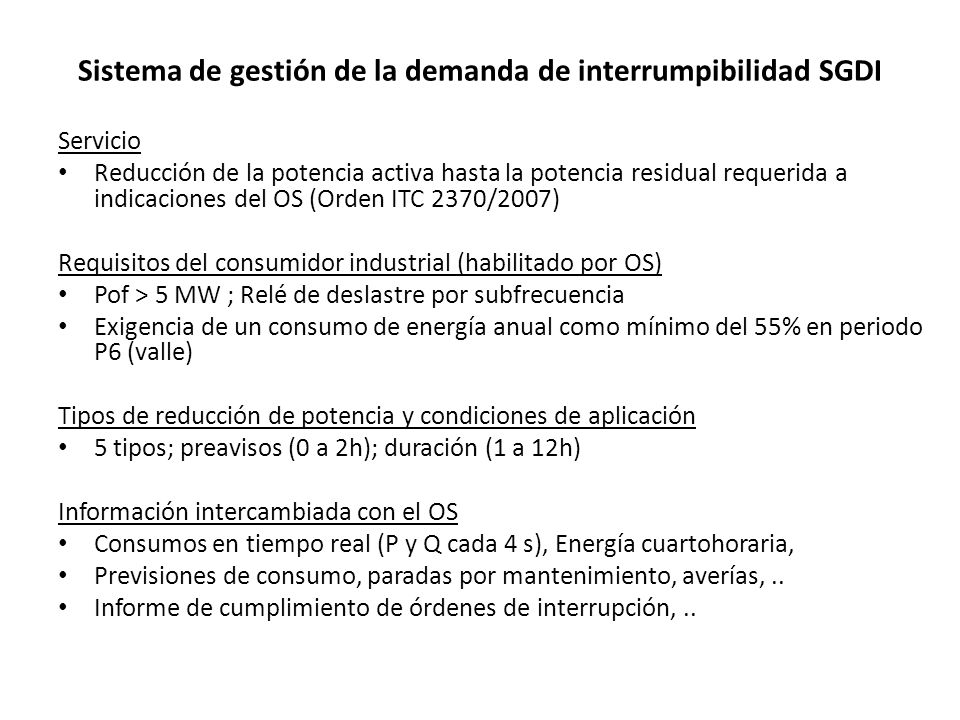

18 Sistema de gestión de la demanda de interrumpibilidad SGDI
Servicio Reducción de la potencia activa hasta la potencia residual requerida a indicaciones del OS (Orden ITC 2370/2007) Requisitos del consumidor industrial (habilitado por OS) Pof > 5 MW ; Relé de deslastre por subfrecuencia Exigencia de un consumo de energía anual como mínimo del 55% en periodo P6 (valle) Tipos de reducción de potencia y condiciones de aplicación 5 tipos; preavisos (0 a 2h); duración (1 a 12h) Información intercambiada con el OS Consumos en tiempo real (P y Q cada 4 s), Energía cuartohoraria, Previsiones de consumo, paradas por mantenimiento, averías, .. Informe de cumplimiento de órdenes de interrupción, ..

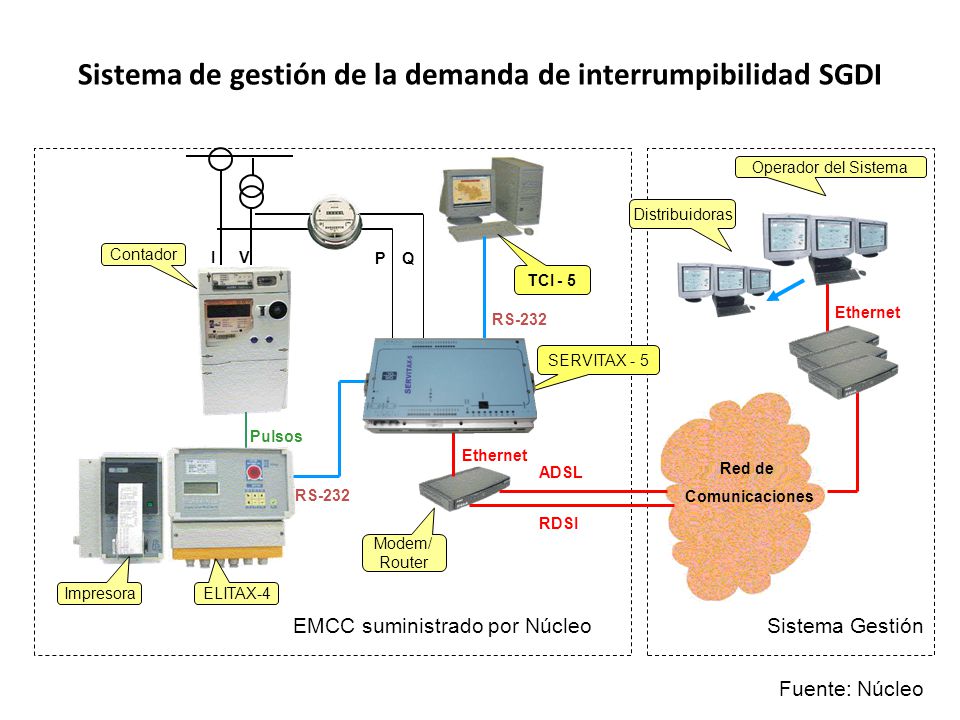

19 Sistema de gestión de la demanda de interrumpibilidad SGDI
Red de Comunicaciones Ethernet Operador del Sistema I V Pulsos Contador P Q RS-232 ELITAX-4 Impresora Modem/ Router ADSL RDSI TCI - 5 Distribuidoras SERVITAX - 5 EMCC suministrado por Núcleo Sistema Gestión Fuente: Núcleo

20 Sistema de gestión de la demanda de interrumpibilidad SGDI
En 2004 el diseño de Núcleo para sistema de interrumpibilidad se basó en reutilizar equipos existentes (ELITAX-4) y añadir nuevos equipos (SERVITAX-5 y TCI-5) para cumplir con los requisitos especificados por el operador del sistema y configurar el EMCC Los equipos EMCC de los proveedores están conectados y comunicados con el SG-SCECI del OS En los últimos años las necesidades del sistema se ha traducido en cambios y adaptaciones constantes de los equipos EMCC existentes La experiencia ha puesto de manifiesto que la solución adoptada inicialmente, aceptable en su momento, actualmente está al límite de sus capacidades. Se precisa un equipo EMCC adaptado a las nuevas tecnologías

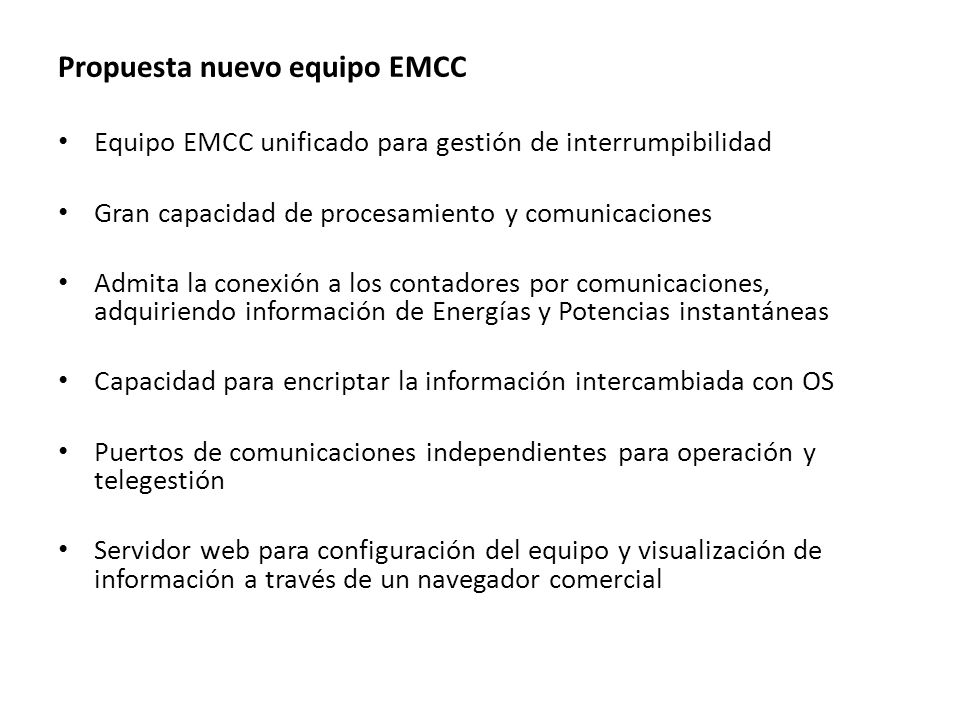

21 Propuesta nuevo equipo EMCC
Equipo EMCC unificado para gestión de interrumpibilidad Gran capacidad de procesamiento y comunicaciones Admita la conexión a los contadores por comunicaciones, adquiriendo información de Energías y Potencias instantáneas Capacidad para encriptar la información intercambiada con OS Puertos de comunicaciones independientes para operación y telegestión Servidor web para configuración del equipo y visualización de información a través de un navegador comercial

22 Topología nuevo servicio de comunicaciones frente al actual
Nueva solución Solución actual Fuente: ORANGE

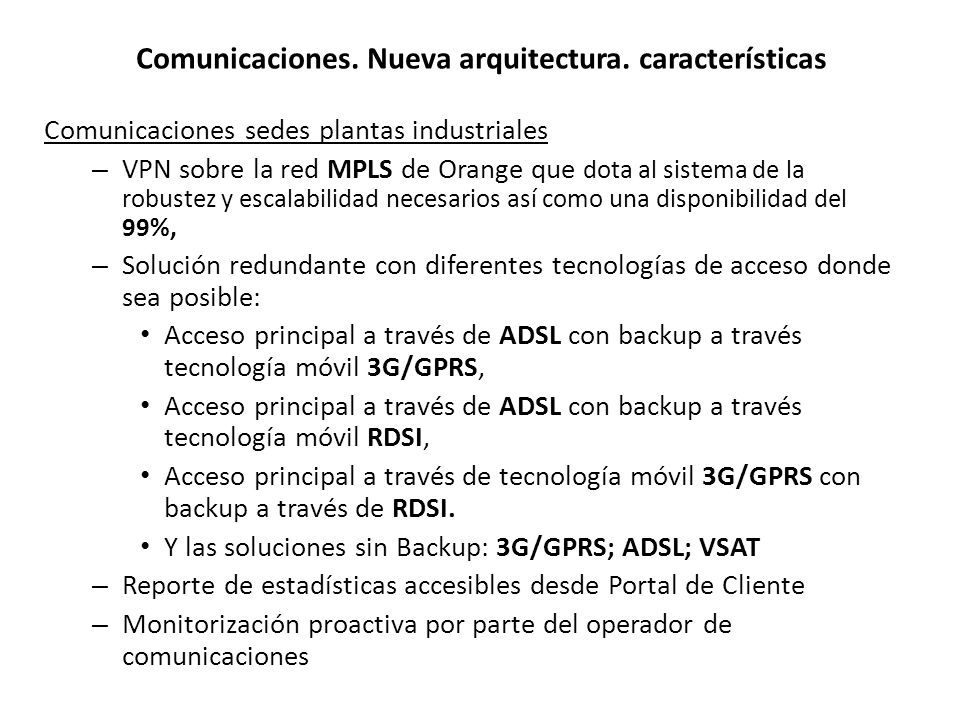

23 Comunicaciones. Nueva arquitectura. características
Comunicaciones sedes plantas industriales VPN sobre la red MPLS de Orange que dota al sistema de la robustez y escalabilidad necesarios así como una disponibilidad del 99%, Solución redundante con diferentes tecnologías de acceso donde sea posible: Acceso principal a través de ADSL con backup a través tecnología móvil 3G/GPRS, Acceso principal a través de ADSL con backup a través tecnología móvil RDSI, Acceso principal a través de tecnología móvil 3G/GPRS con backup a través de RDSI. Y las soluciones sin Backup: 3G/GPRS; ADSL; VSAT Reporte de estadísticas accesibles desde Portal de Cliente Monitorización proactiva por parte del operador de comunicaciones

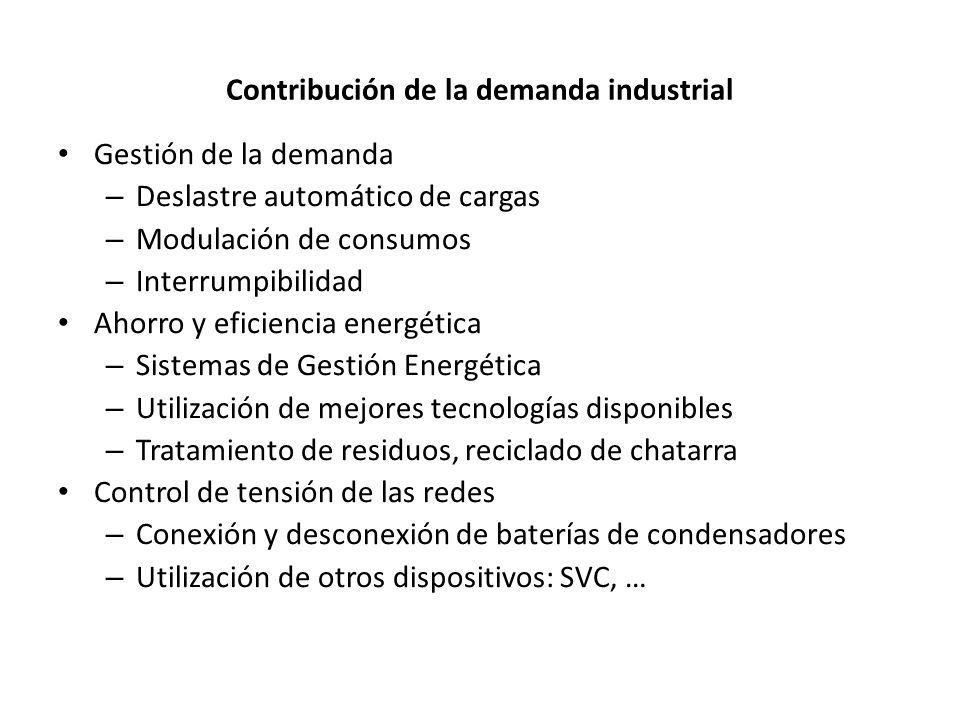

24 Contribución de la demanda industrial
Gestión de la demanda Deslastre automático de cargas Modulación de consumos Interrumpibilidad Ahorro y eficiencia energética Sistemas de Gestión Energética Utilización de mejores tecnologías disponibles Tratamiento de residuos, reciclado de chatarra Control de tensión de las redes Conexión y desconexión de baterías de condensadores Utilización de otros dispositivos: SVC, …

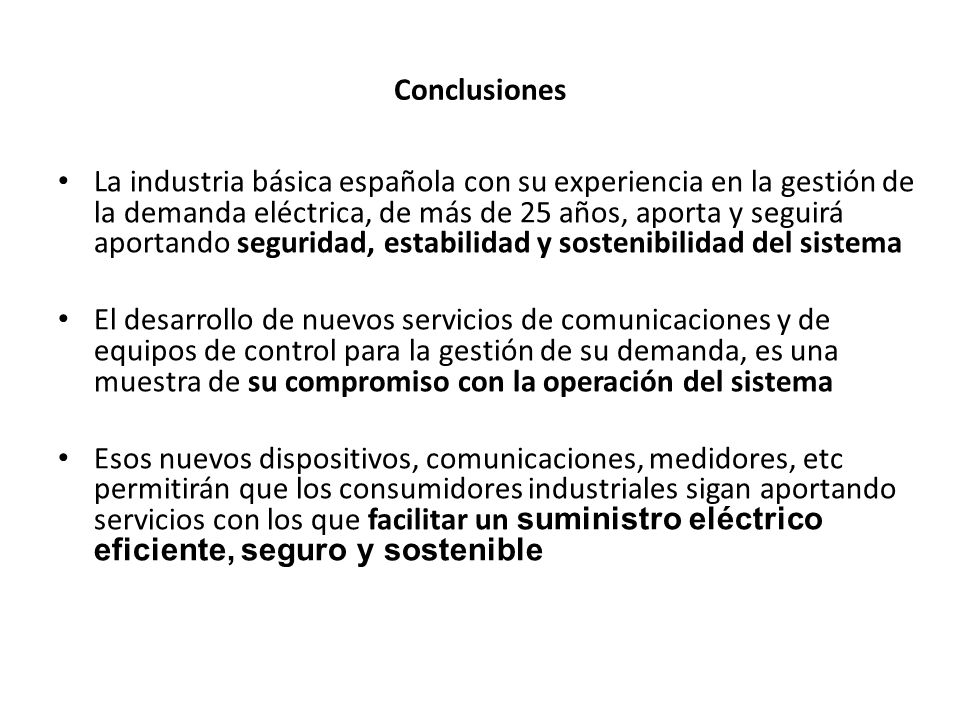

25 Conclusiones La industria básica española con su experiencia en la gestión de la demanda eléctrica, de más de 25 años, aporta y seguirá aportando seguridad, estabilidad y sostenibilidad del sistema El desarrollo de nuevos servicios de comunicaciones y de equipos de control para la gestión de su demanda, es una muestra de su compromiso con la operación del sistema Esos nuevos dispositivos, comunicaciones, medidores, etc permitirán que los consumidores industriales sigan aportando servicios con los que facilitar un suministro eléctrico eficiente, seguro y sostenible

26 MUCHAS GRACIAS POR SU ATENCIÓN
Fernando Soto
