SU-2 SEGURIDAD FRENTE AL RIESGO DE IMPACTO O DE ATRAPAMIENTO.

Presentación del tema: "SU-2 SEGURIDAD FRENTE AL RIESGO DE IMPACTO O DE ATRAPAMIENTO."— Transcripción de la presentación:

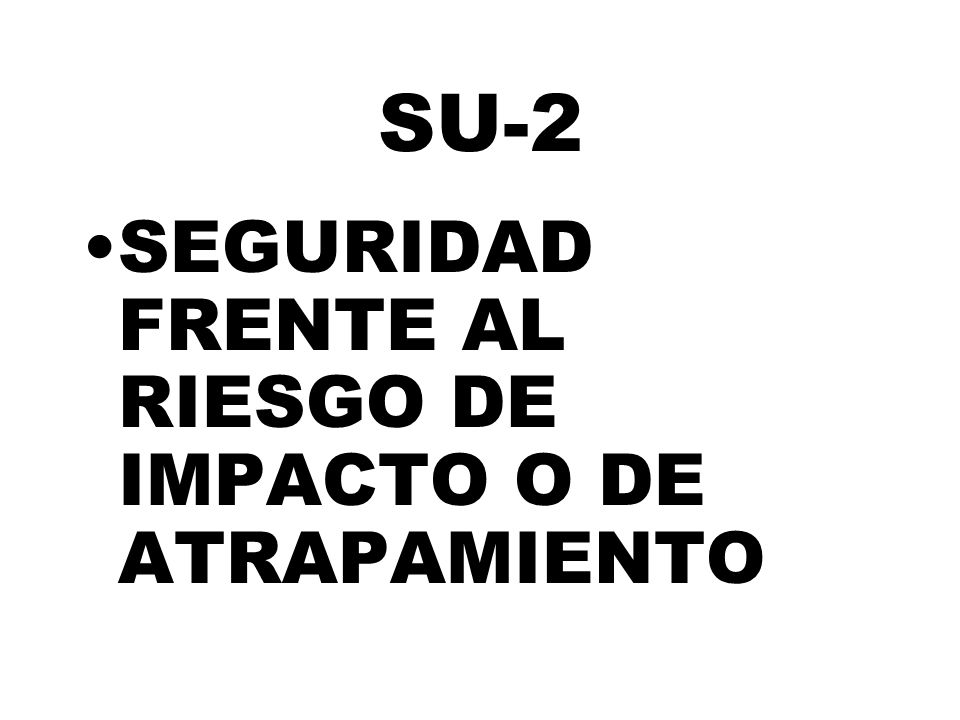

1 SU-2 SEGURIDAD FRENTE AL RIESGO DE IMPACTO O DE ATRAPAMIENTO

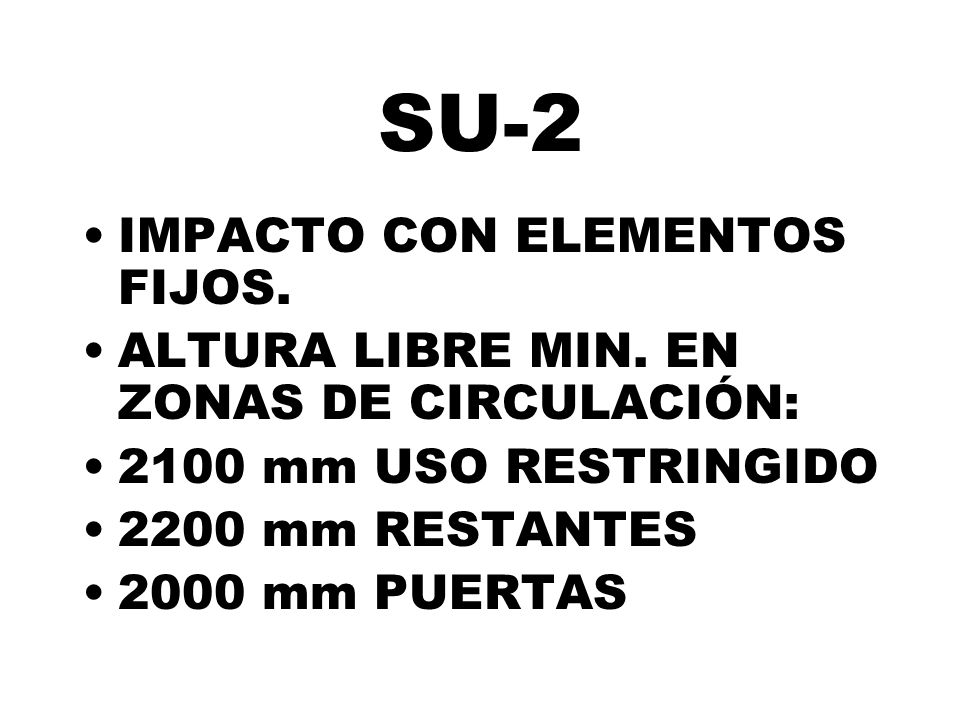

2 SU-2 IMPACTO CON ELEMENTOS FIJOS.
ALTURA LIBRE MIN. EN ZONAS DE CIRCULACIÓN: 2100 mm USO RESTRINGIDO 2200 mm RESTANTES 2000 mm PUERTAS

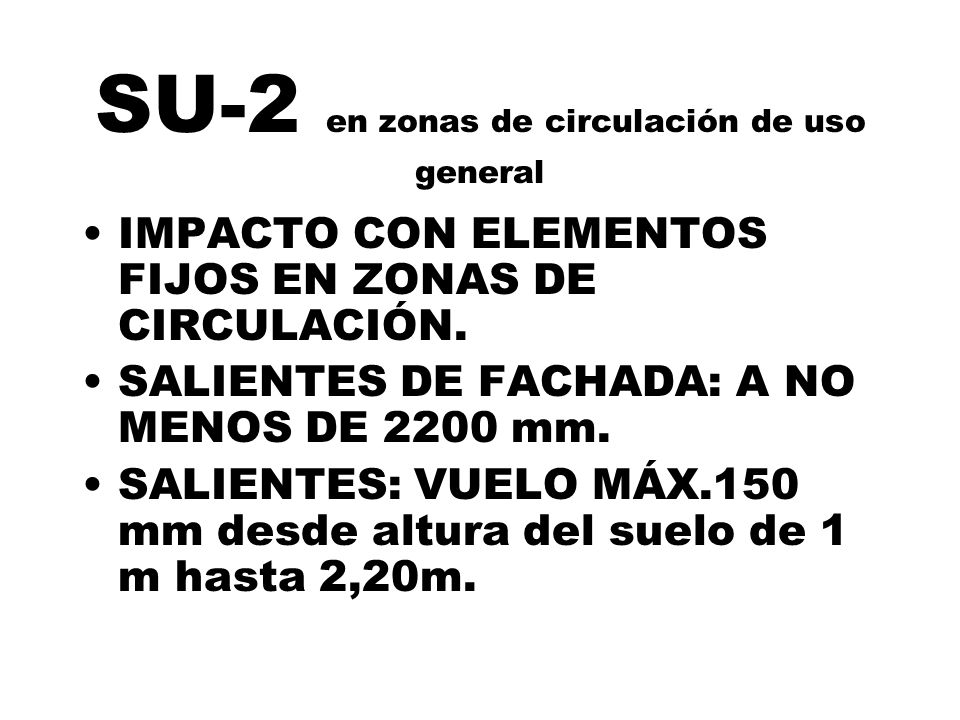

3 SU-2 en zonas de circulación de uso general
IMPACTO CON ELEMENTOS FIJOS EN ZONAS DE CIRCULACIÓN. SALIENTES DE FACHADA: A NO MENOS DE 2200 mm. SALIENTES: VUELO MÁX.150 mm desde altura del suelo de 1 m hasta 2,20m.

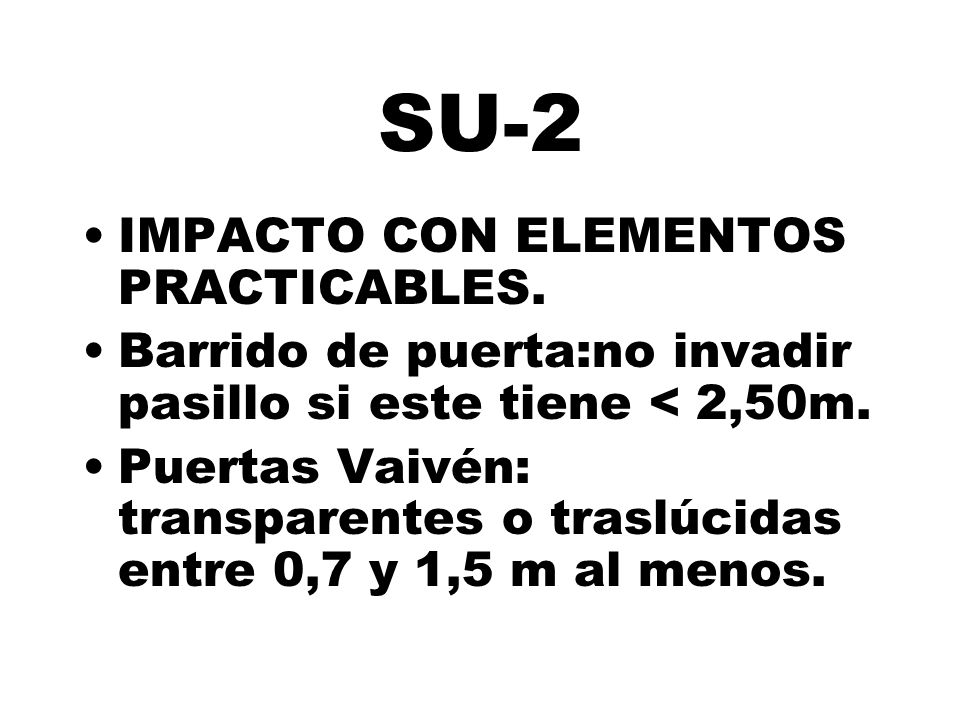

4 SU-2 IMPACTO CON ELEMENTOS PRACTICABLES.

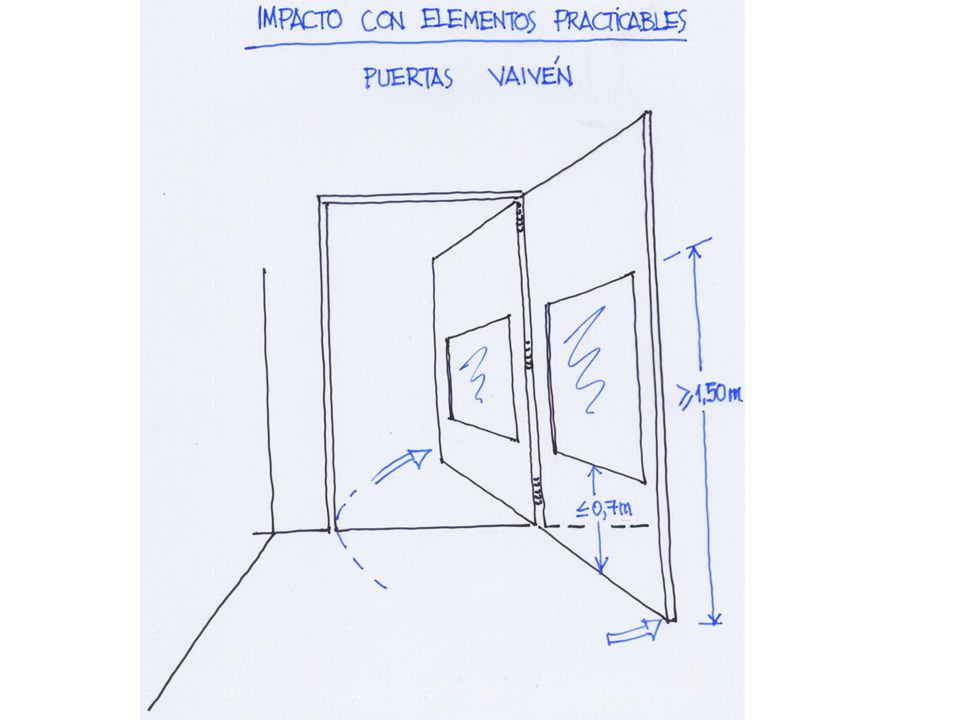

Barrido de puerta:no invadir pasillo si este tiene < 2,50m. Puertas Vaivén: transparentes o traslúcidas entre 0,7 y 1,5 m al menos.

5

6

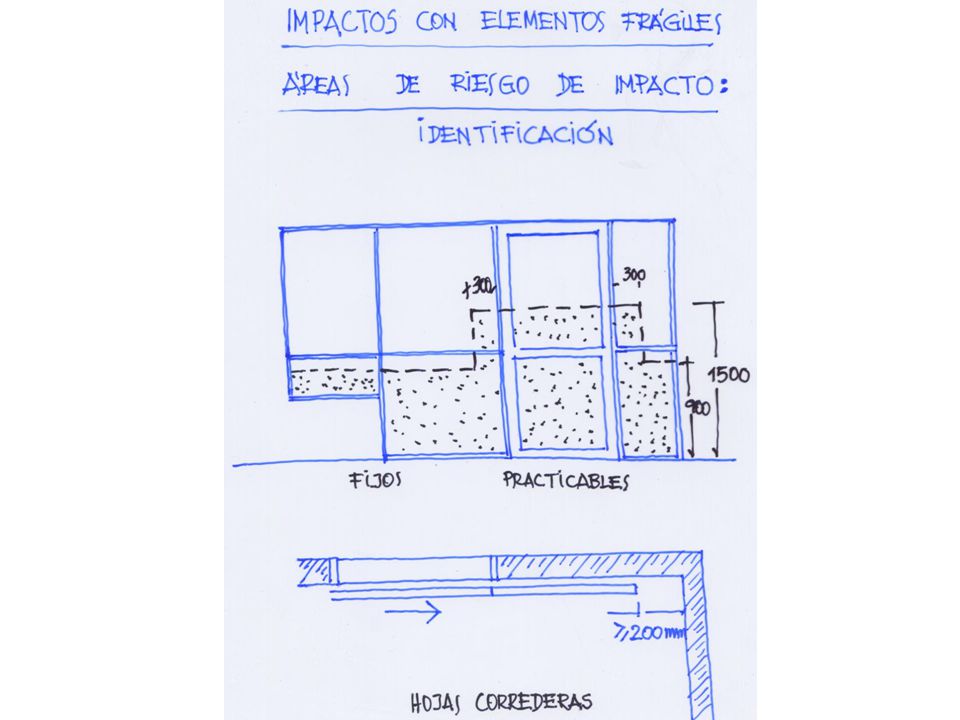

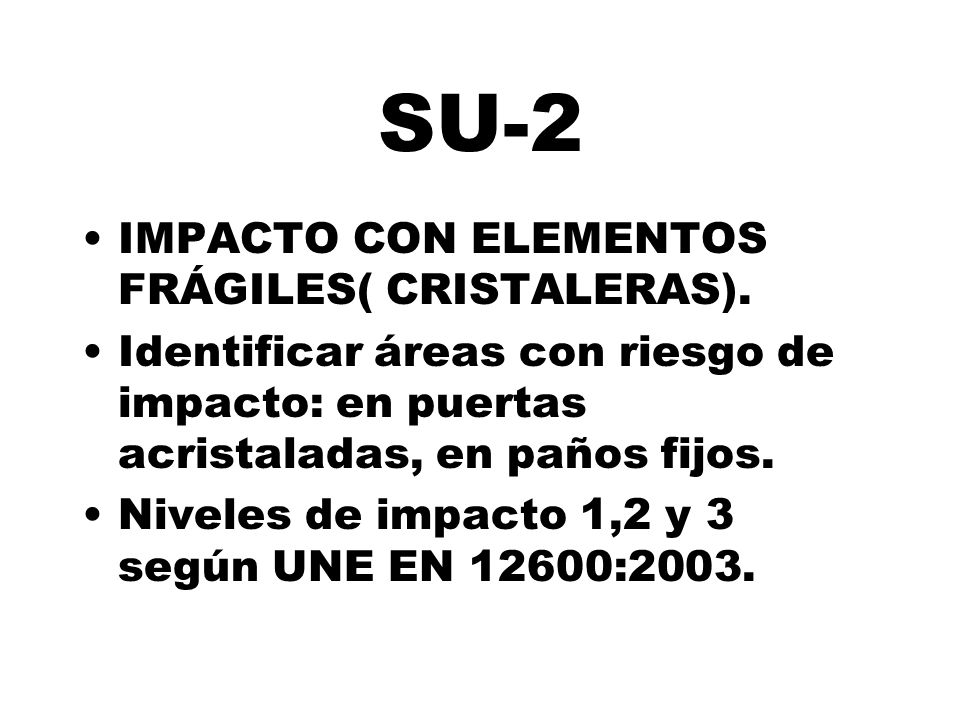

7 SU-2 IMPACTO CON ELEMENTOS FRÁGILES( CRISTALERAS).
Identificar áreas con riesgo de impacto: en puertas acristaladas, en paños fijos. Niveles de impacto 1,2 y 3 según UNE EN 12600:2003.

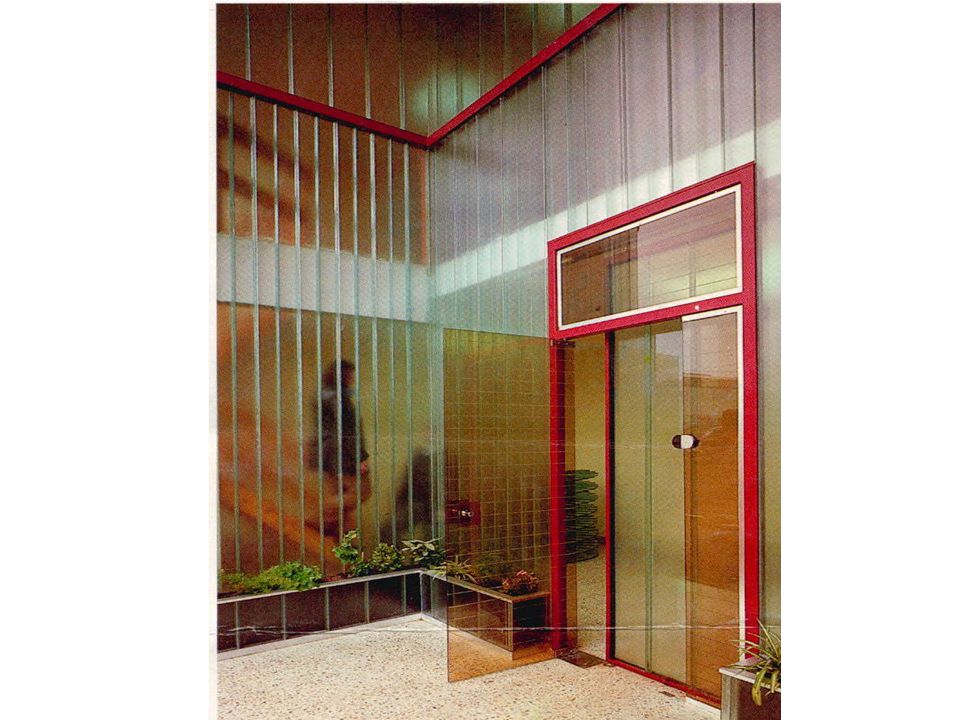

8

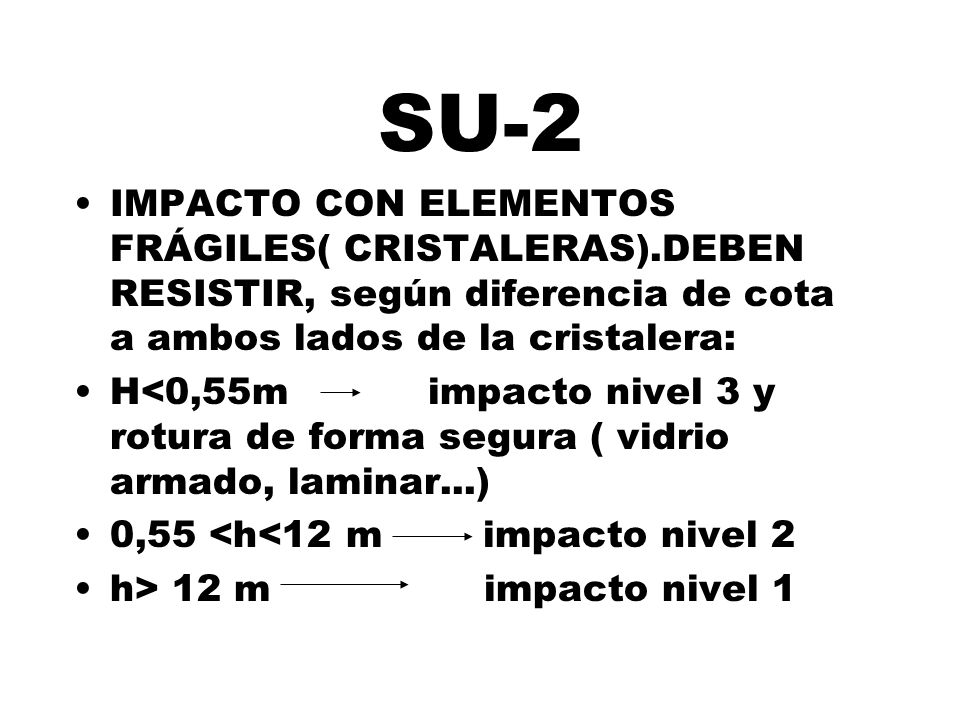

9 SU-2 IMPACTO CON ELEMENTOS FRÁGILES( CRISTALERAS).DEBEN RESISTIR, según diferencia de cota a ambos lados de la cristalera: H<0,55m impacto nivel 3 y rotura de forma segura ( vidrio armado, laminar...) 0,55 <h<12 m impacto nivel 2 h> 12 m impacto nivel 1

10

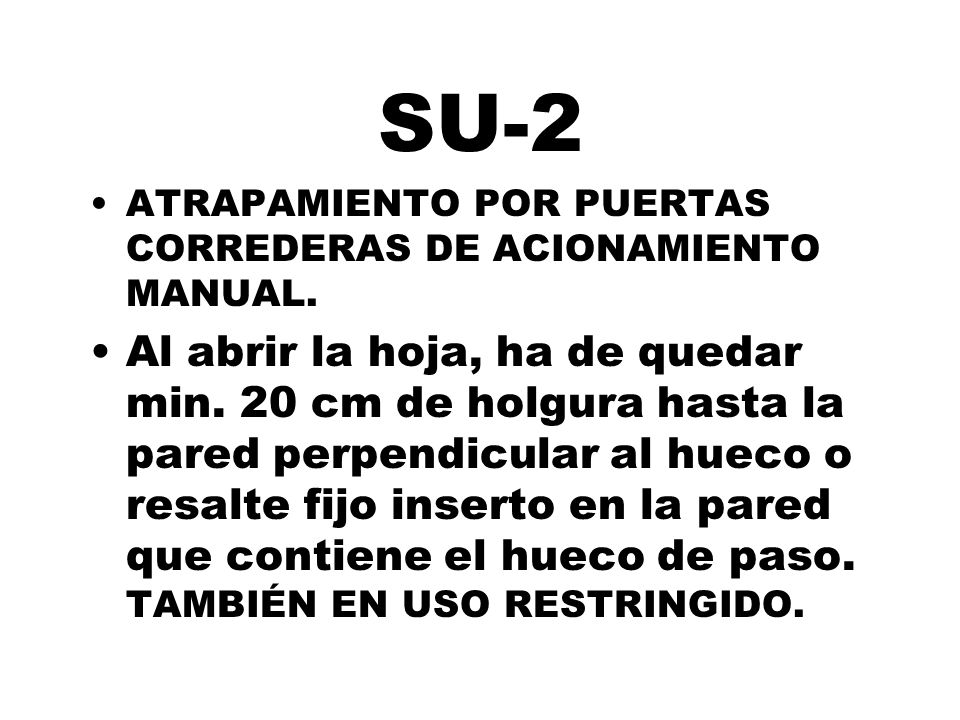

11 SU-2 ATRAPAMIENTO POR PUERTAS CORREDERAS DE ACIONAMIENTO MANUAL. Al abrir la hoja, ha de quedar min. 20 cm de holgura hasta la pared perpendicular al hueco o resalte fijo inserto en la pared que contiene el hueco de paso. TAMBIÉN EN USO RESTRINGIDO.
