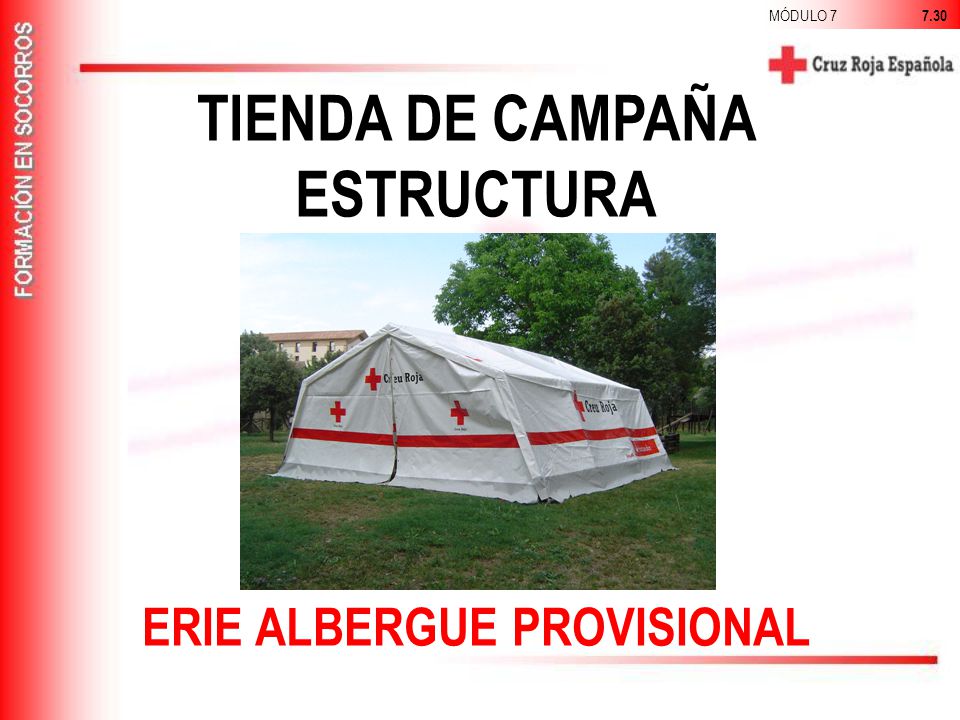

1 TIENDA DE CAMPAÑA ESTRUCTURA ERIE ALBERGUE PROVISIONAL
MÓDULO TIENDA DE CAMPAÑA ESTRUCTURA ERIE ALBERGUE PROVISIONAL

2 TIENDA CAMPAÑA ESTRUCTURA (I)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (I) Preparar el material. 1 Descargar las distintas partes en una zona cercana al montaje si es posible. Agruparemos todas las piezas y comprobaremos que hay: 25 barras de tres tamaños (8 barras con una base, 8 largas y 9 más cortas que las anteriores). 12 tubos de conexión (6 de tres conexiones y 6 de cuatro). Lonas (Techo y suelo). Puertas.

3 TIENDA CAMPAÑA ESTRUCTURA (II)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (II) Montaje de la estructura del techo. 2 Armar la estructura del techo, insertando las barras en las conexiones. De manera que las de tres conexiones irán en las esquinas, y las de cuatro en el centro.

4 TIENDA CAMPAÑA ESTRUCTURA (III)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (III) Armar la estructura de la pared. 3 Del mismo modo iremos montando comenzando por solo uno de los lados de la tienda. Recordar que las patas inferiores son las que tienen una base redonda en uno de los extremos.

5 TIENDA CAMPAÑA ESTRUCTURA (IV)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (IV) Colocar la lona superior. 4 Si colocamos las barras de la pared que nos queda por montar cerca de esta, facilitaremos el trabajo posterior.

6 TIENDA CAMPAÑA ESTRUCTURA (V)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (V) Fijar el techo y las puertas. 5 Enganchar el techo a la estructura metálica por medio de las cintas. De igual manera colocaremos las dos puertas fijándolas bien a las barras. Es importante que los enganches estén bien sujetos y firmes, comprobando esto concienzudamente para prevenir cualquier situación inesperada (Rotura por fuerte viento, etc.)

7 TIENDA CAMPAÑA ESTRUCTURA (VI)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (VI) Armar la estructura de la otra pared. 6 Montar la pared lateral que nos queda, fijando de igual manera la lona a ésta.

8 TIENDA CAMPAÑA ESTRUCTURA (VII)
MÓDULO TIENDA CAMPAÑA ESTRUCTURA (VII) Colocación de suelos y accesorios. 7 Pondremos la lona de plástico que nos hará de suelo. Reafirmaremos enganches a nuestro alcance. Clavaremos la tienda y sus vientos. Introduciremos los equipos de iluminación y el material para el cual hemos montado la tienda
