 Definición : La Multicanalización o Multiplexación es dividir de forma lógica un canal de transmisión en varios canales, lo cual permite enviar datos.

Presentación del tema: " Definición : La Multicanalización o Multiplexación es dividir de forma lógica un canal de transmisión en varios canales, lo cual permite enviar datos."— Transcripción de la presentación:

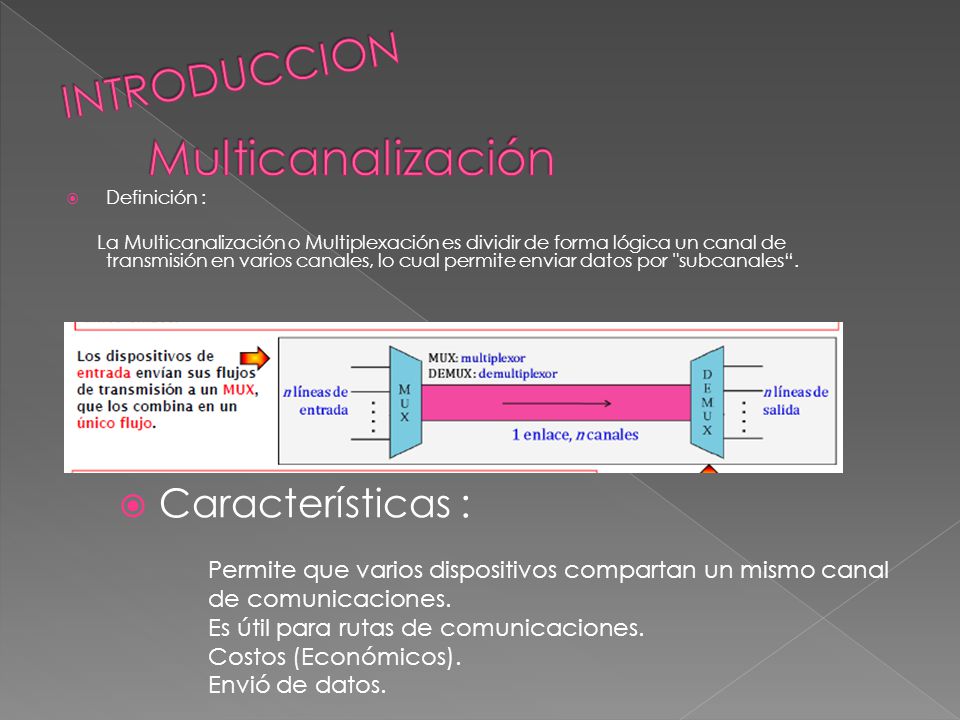

1  Definición : La Multicanalización o Multiplexación es dividir de forma lógica un canal de transmisión en varios canales, lo cual permite enviar datos por "subcanales“.  Características : Permite que varios dispositivos compartan un mismo canal de comunicaciones. Es útil para rutas de comunicaciones. Costos (Económicos). Envió de datos.

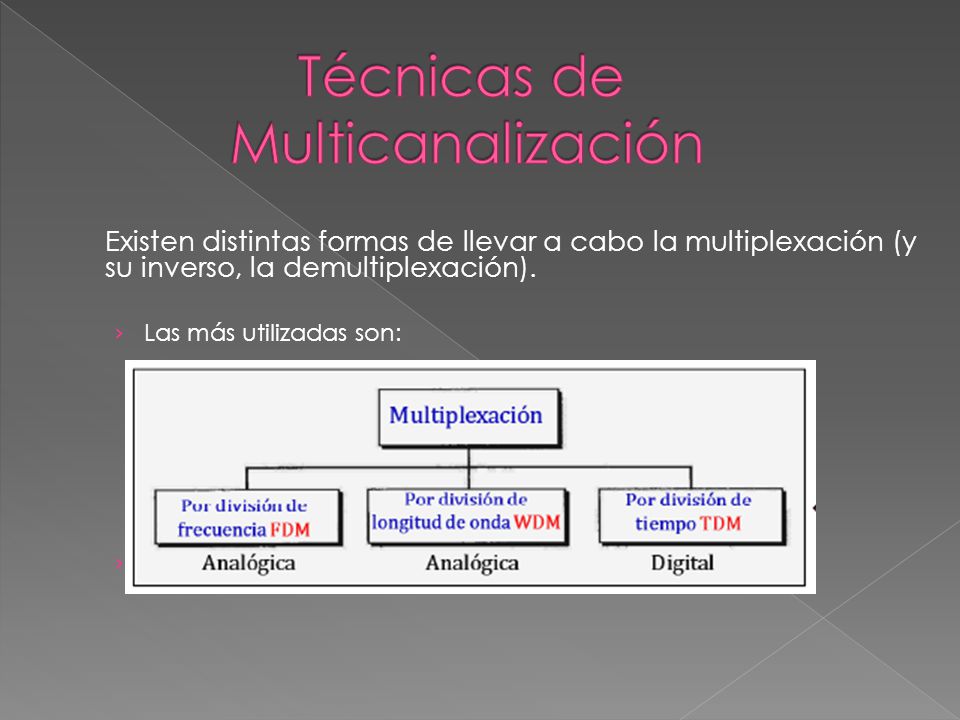

2 Existen distintas formas de llevar a cabo la multiplexación (y su inverso, la demultiplexación). › Las más utilizadas son: ›

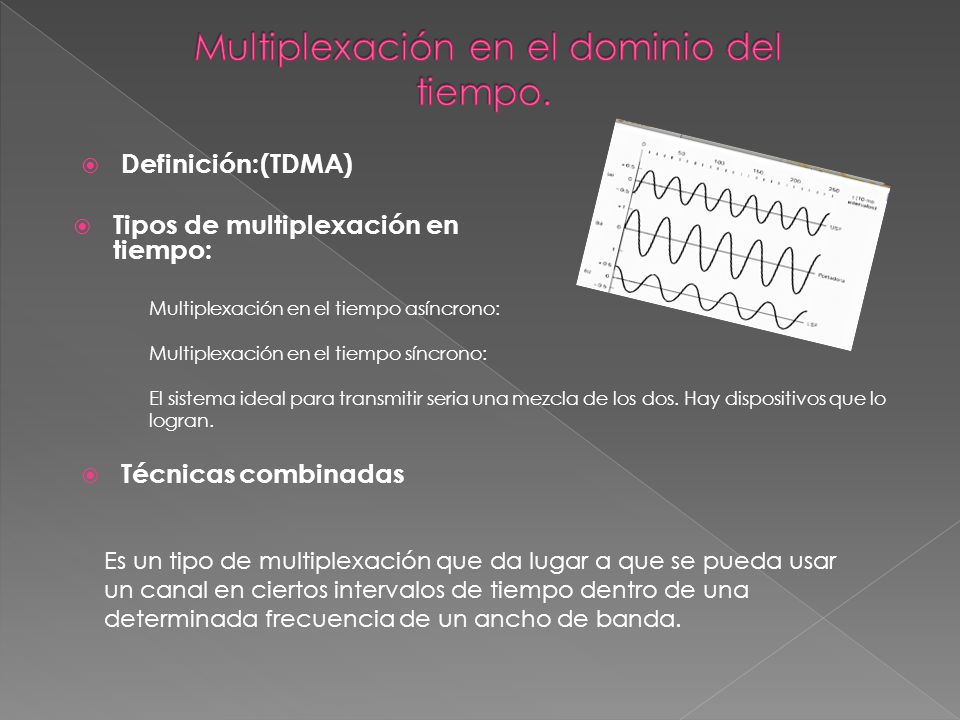

3  Definición:(TDMA) Multiplexación en el tiempo asíncrono: Multiplexación en el tiempo síncrono: El sistema ideal para transmitir seria una mezcla de los dos. Hay dispositivos que lo logran.  Tipos de multiplexación en tiempo: Es un tipo de multiplexación que da lugar a que se pueda usar un canal en ciertos intervalos de tiempo dentro de una determinada frecuencia de un ancho de banda.  Técnicas combinadas

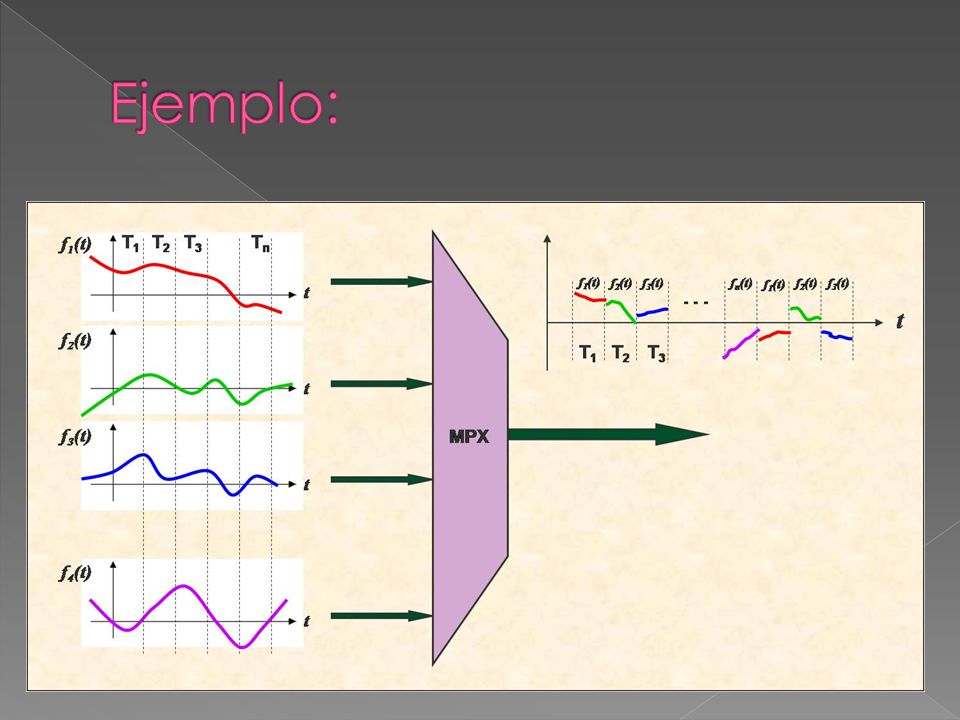

4

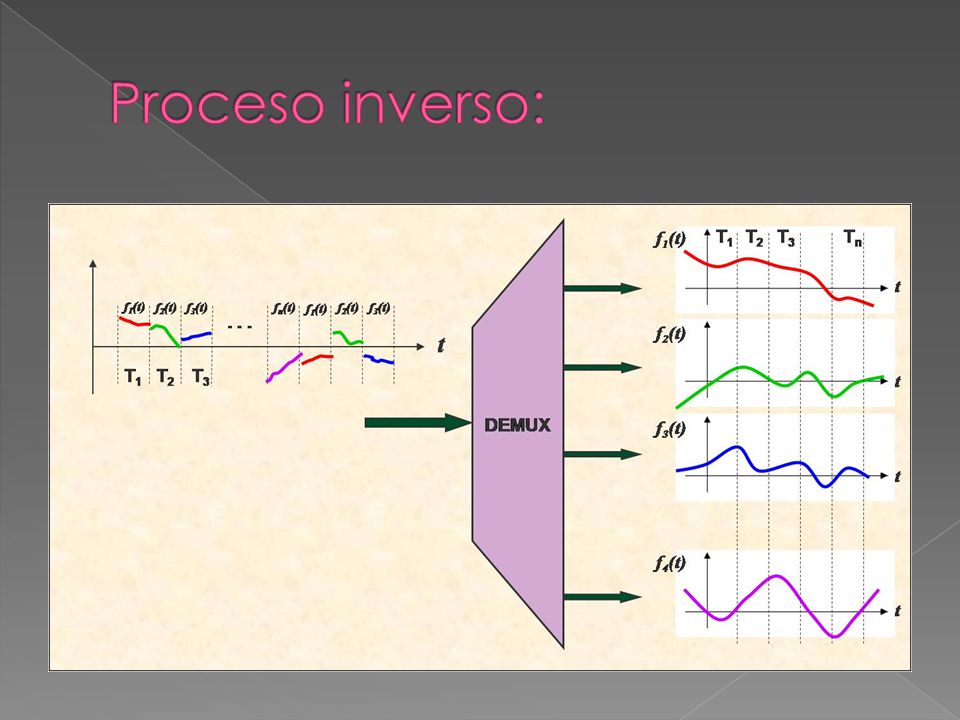

5

6  Definición:(FDM)

7  Se puede considerar a FDM como una técnica de multiplexación analógica; sin embargo, esto no significa que FDM no se pueda utilizar para combinar fuentes que envían señales digitales. Una señal digital se puede convertir a una señal analógica antes de que FDM se utilice para multiplexarlas.

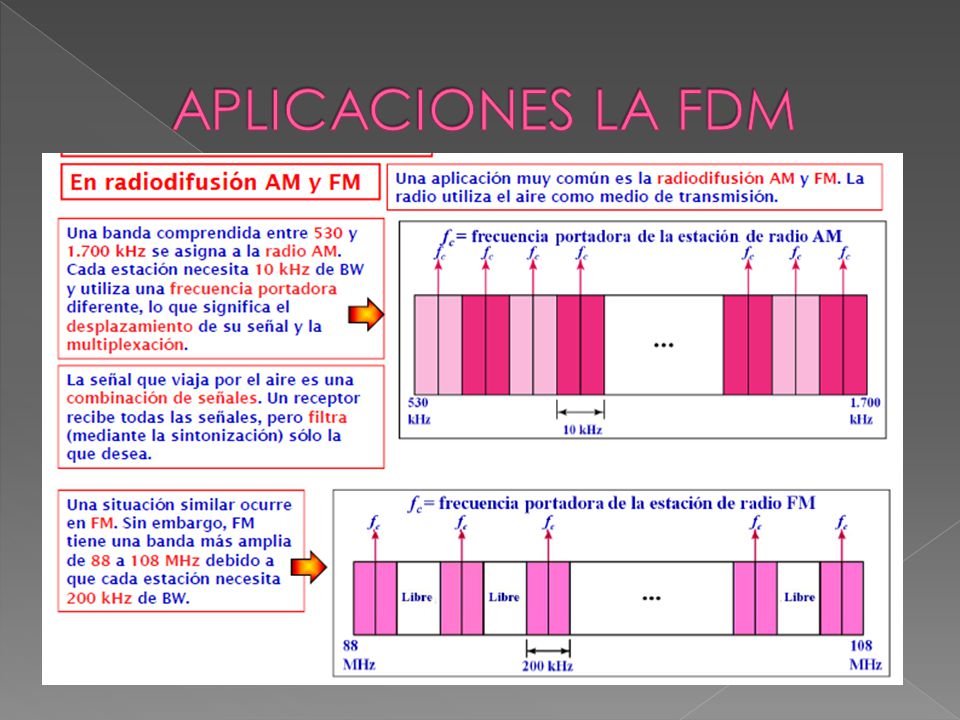

8

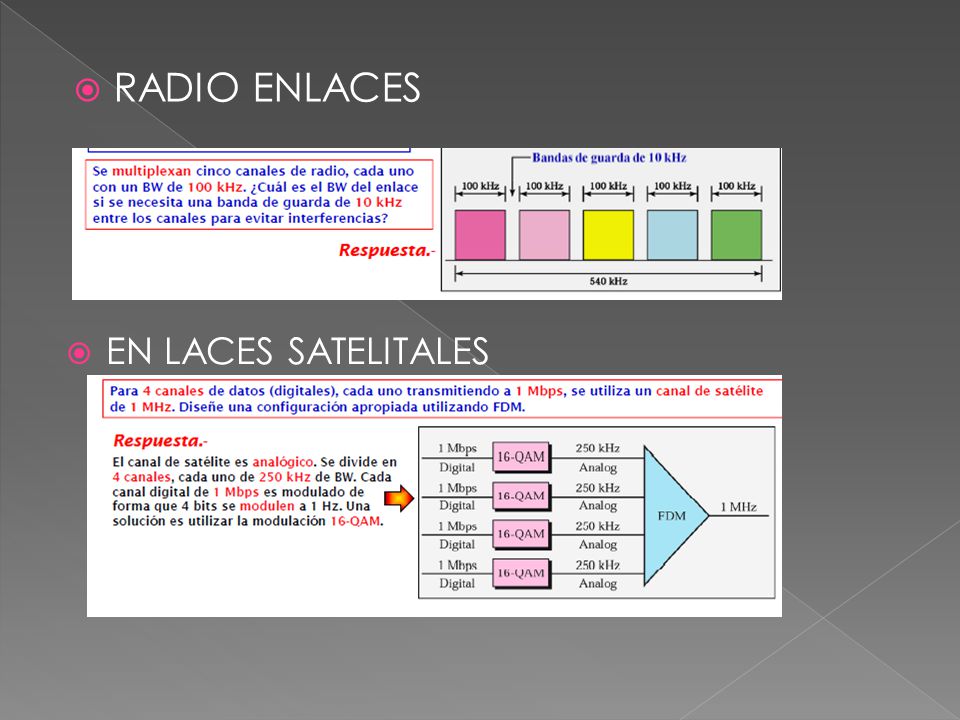

9  RADIO ENLACES  EN LACES SATELITALES

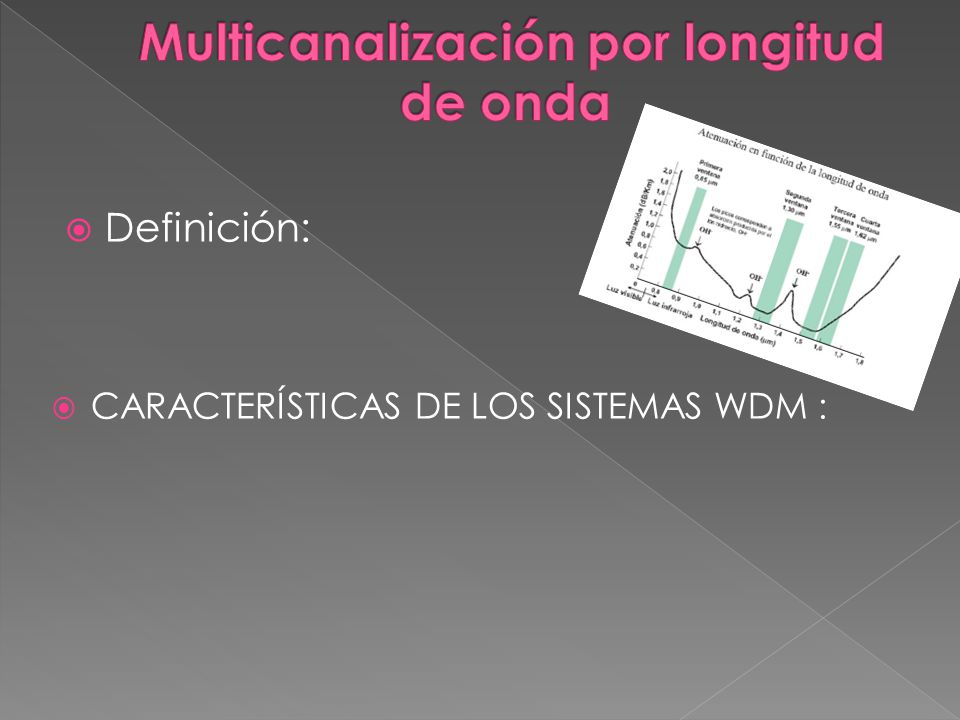

10  Definición:  CARACTERÍSTICAS DE LOS SISTEMAS WDM :

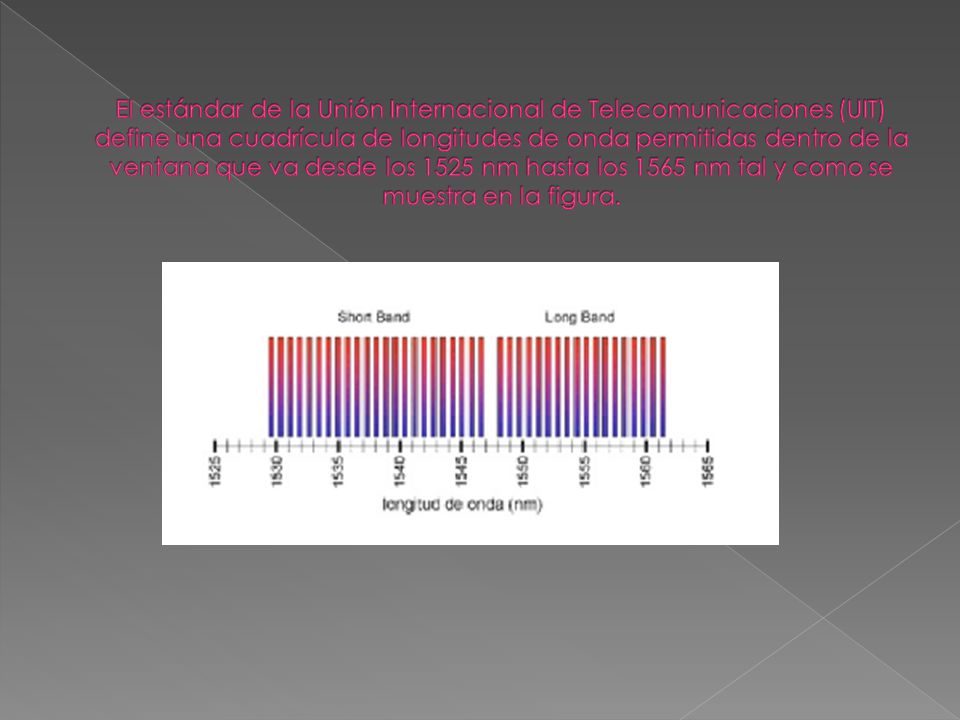

11

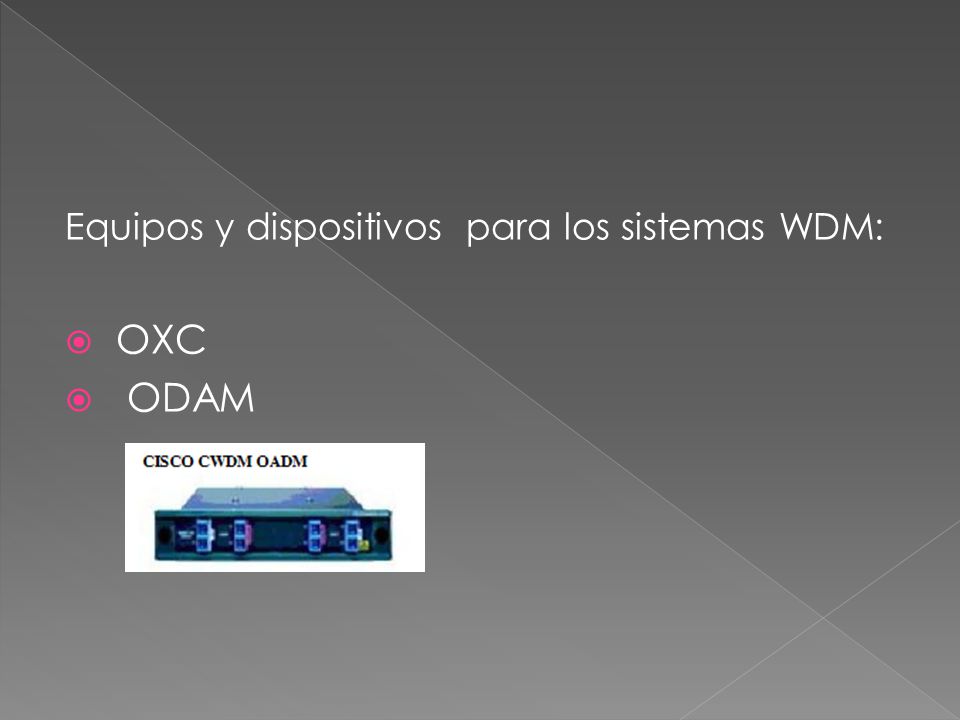

12 Equipos y dispositivos para los sistemas WDM:  OXC  ODAM

13  APLICACIONES: WDM se ha consolidado como una de las tecnologías favoritas, gracias a las enormes ventajas que ofrece en la optimización del uso del ancho de banda. Su implementación en los mercados de Europa, América Latina y Asia crece cada día, y son cada vez más las redes de cable que la utilizan para ofrecer multiservicios.

14  Sistemas de radio sobre fibra óptica  Telemedicina  Video conferencia

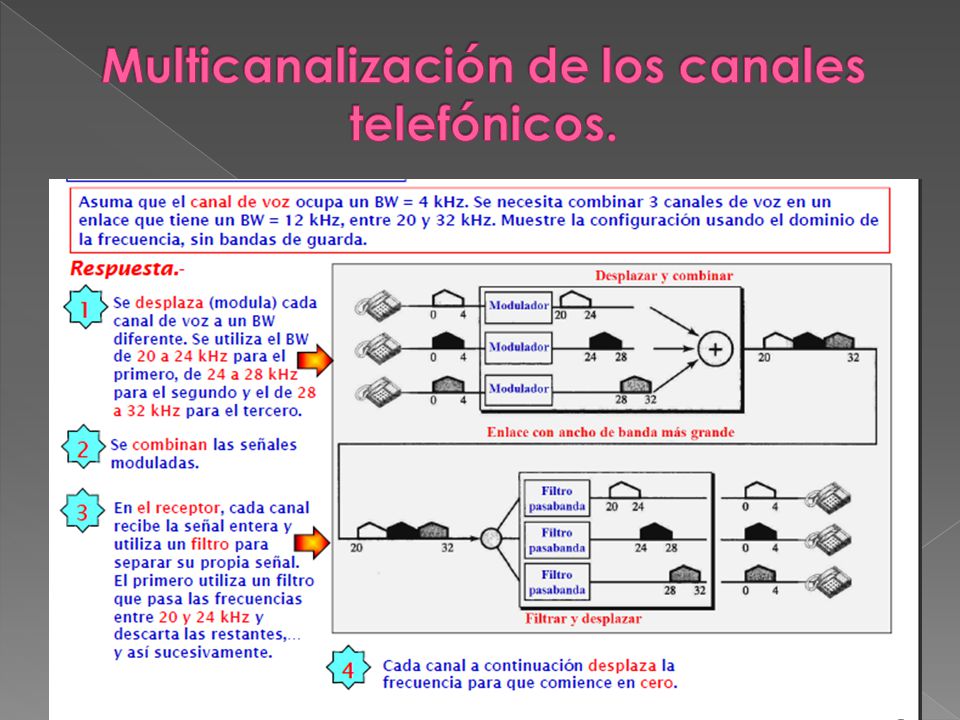

15

16

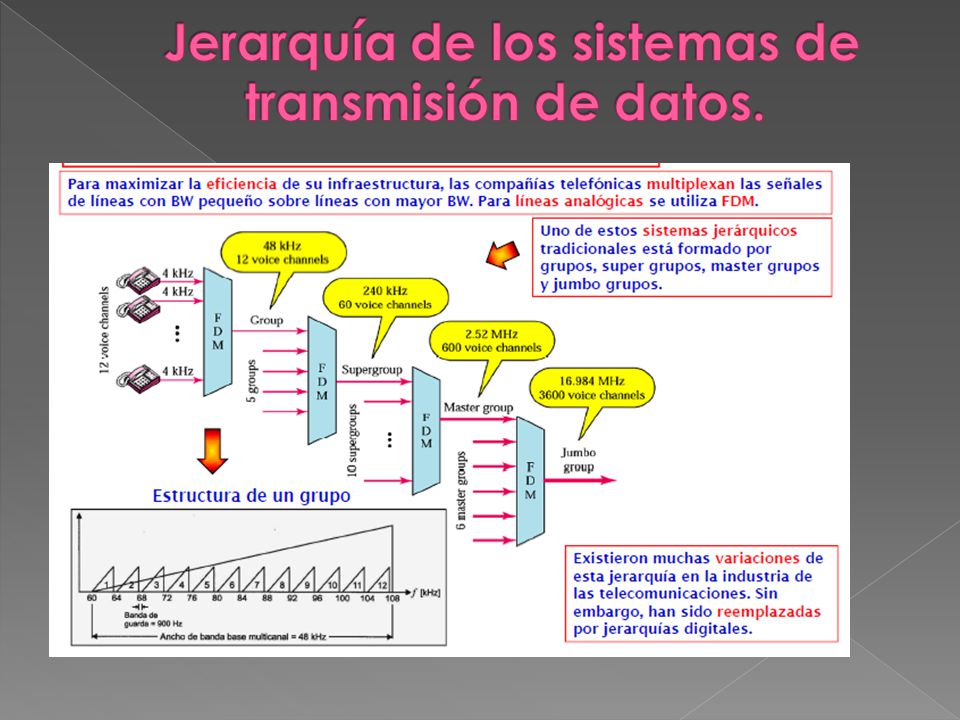

17

18 Es un enlace que interconecta las llamadas externas de una central telefónica. Concentrando y unificando varias comunicaciones simultáneas en una sola señal. Para un transporte y transmisión a distancia más eficiente (generalmente digital). Y poder establecer comunicaciones con otra central o una red entera de ellas.

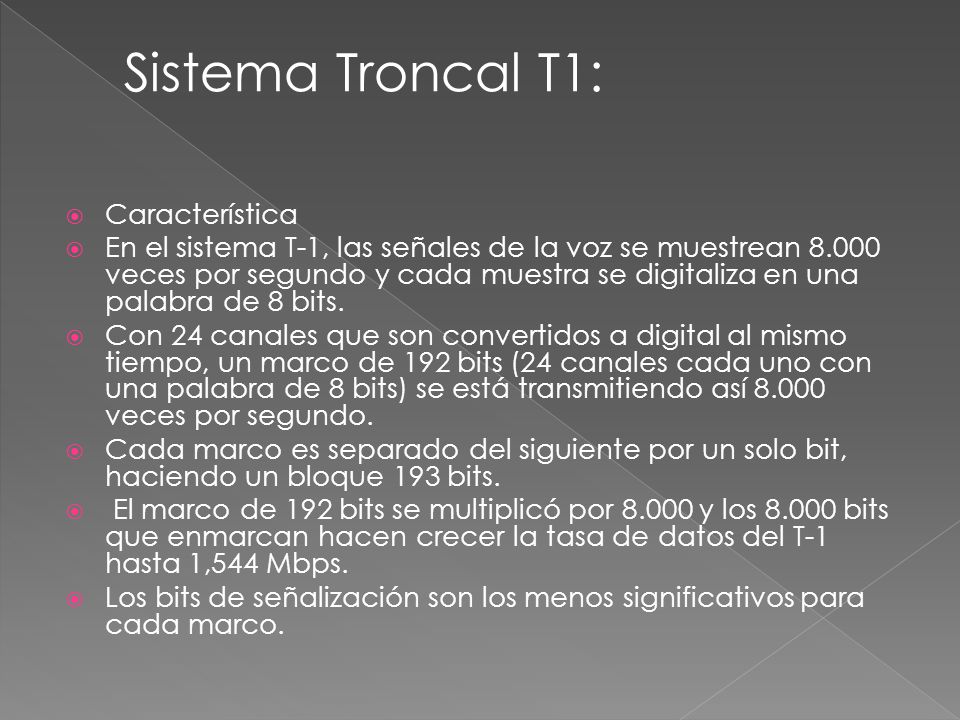

19  Característica  En el sistema T-1, las señales de la voz se muestrean 8.000 veces por segundo y cada muestra se digitaliza en una palabra de 8 bits.  Con 24 canales que son convertidos a digital al mismo tiempo, un marco de 192 bits (24 canales cada uno con una palabra de 8 bits) se está transmitiendo así 8.000 veces por segundo.  Cada marco es separado del siguiente por un solo bit, haciendo un bloque 193 bits.  El marco de 192 bits se multiplicó por 8.000 y los 8.000 bits que enmarcan hacen crecer la tasa de datos del T-1 hasta 1,544 Mbps.  Los bits de señalización son los menos significativos para cada marco.

20

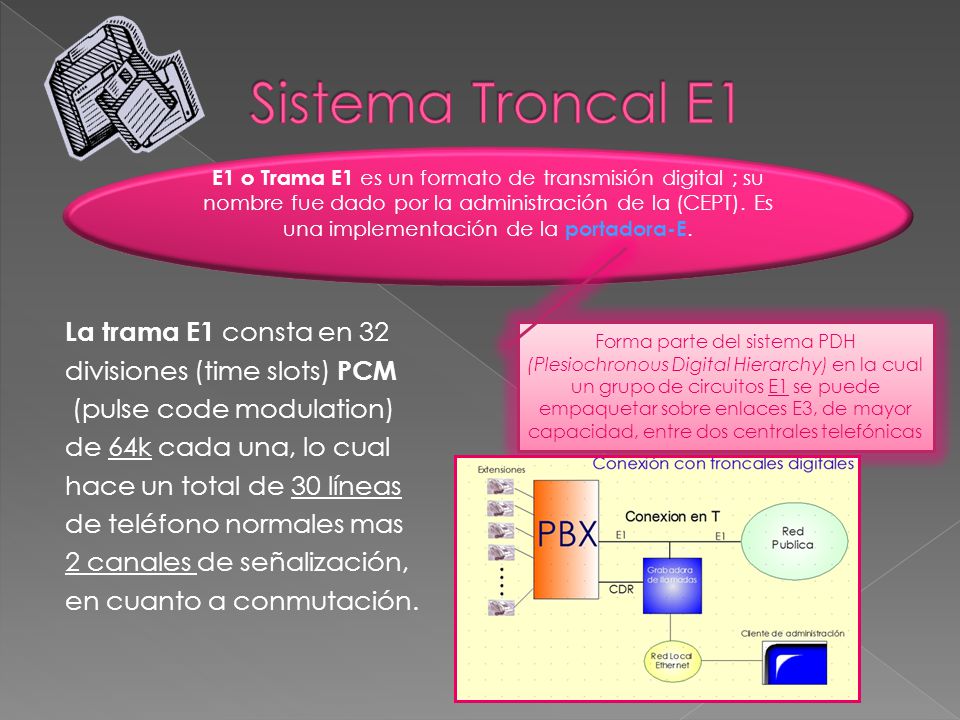

21 La trama E1 consta en 32 divisiones (time slots) PCM (pulse code modulation) de 64k cada una, lo cual hace un total de 30 líneas de teléfono normales mas 2 canales de señalización, en cuanto a conmutación. E1 o Trama E1 es un formato de transmisión digital ; su nombre fue dado por la administración de la (CEPT). Es una implementación de la portadora-E. Forma parte del sistema PDH (Plesiochronous Digital Hierarchy) en la cual un grupo de circuitos E1 se puede empaquetar sobre enlaces E3, de mayor capacidad, entre dos centrales telefónicas

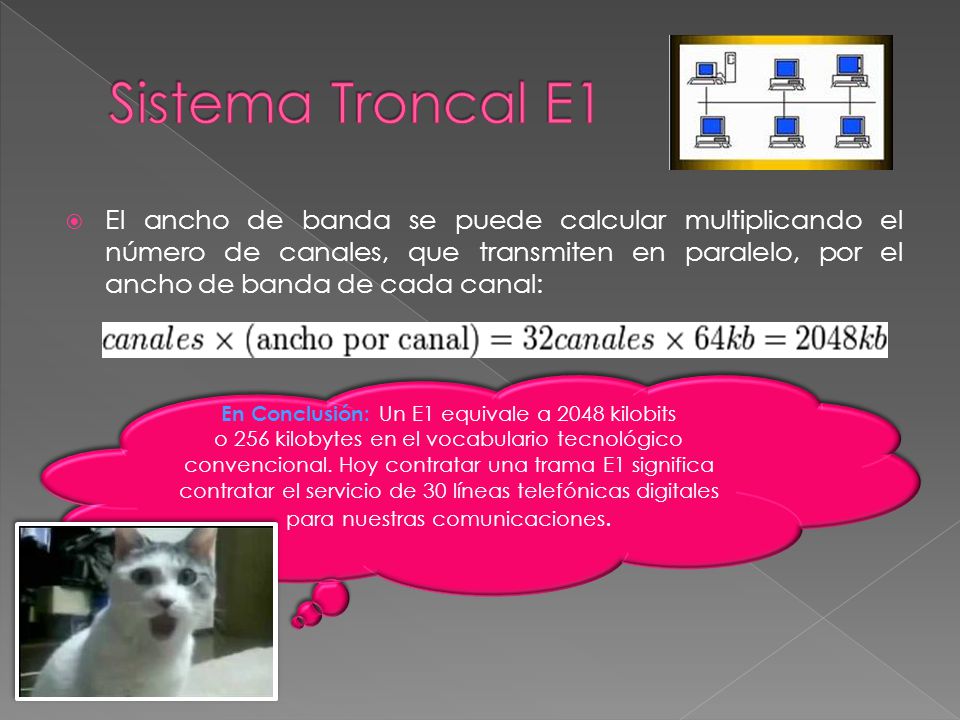

22  El ancho de banda se puede calcular multiplicando el número de canales, que transmiten en paralelo, por el ancho de banda de cada canal: En Conclusión: Un E1 equivale a 2048 kilobits o 256 kilobytes en el vocabulario tecnológico convencional. Hoy contratar una trama E1 significa contratar el servicio de 30 líneas telefónicas digitales para nuestras comunicaciones. En Conclusión: Un E1 equivale a 2048 kilobits o 256 kilobytes en el vocabulario tecnológico convencional. Hoy contratar una trama E1 significa contratar el servicio de 30 líneas telefónicas digitales para nuestras comunicaciones.

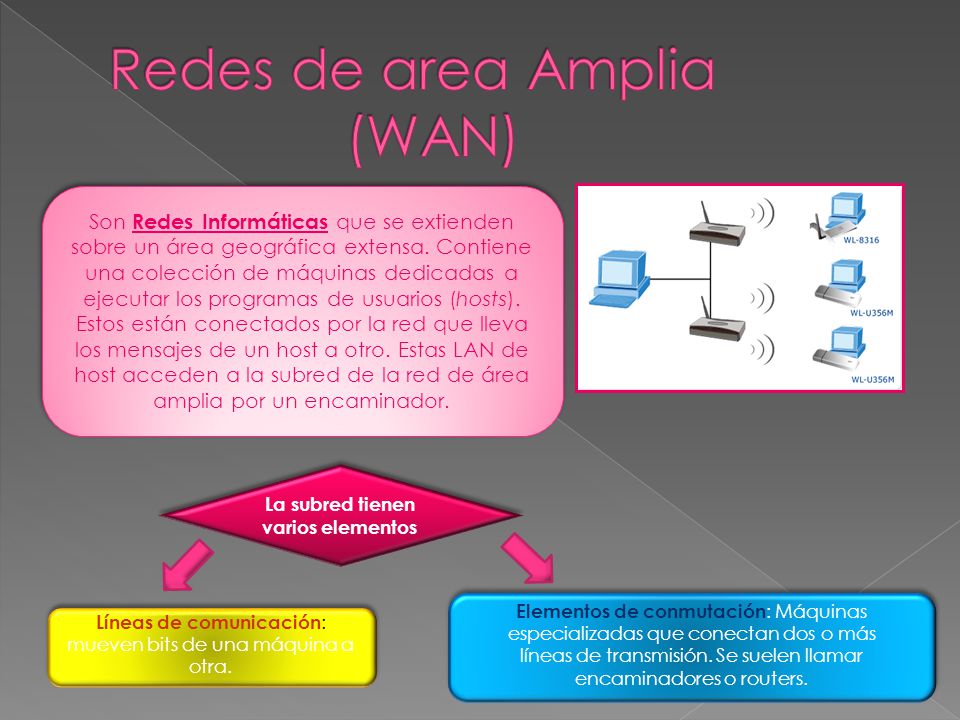

23 Son Redes Informáticas que se extienden sobre un área geográfica extensa. Contiene una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la red que lleva los mensajes de un host a otro. Estas LAN de host acceden a la subred de la red de área amplia por un encaminador. La subred tienen varios elementos Líneas de comunicación : mueven bits de una máquina a otra. Elementos de conmutación : Máquinas especializadas que conectan dos o más líneas de transmisión. Se suelen llamar encaminadores o routers. Elementos de conmutación : Máquinas especializadas que conectan dos o más líneas de transmisión. Se suelen llamar encaminadores o routers.

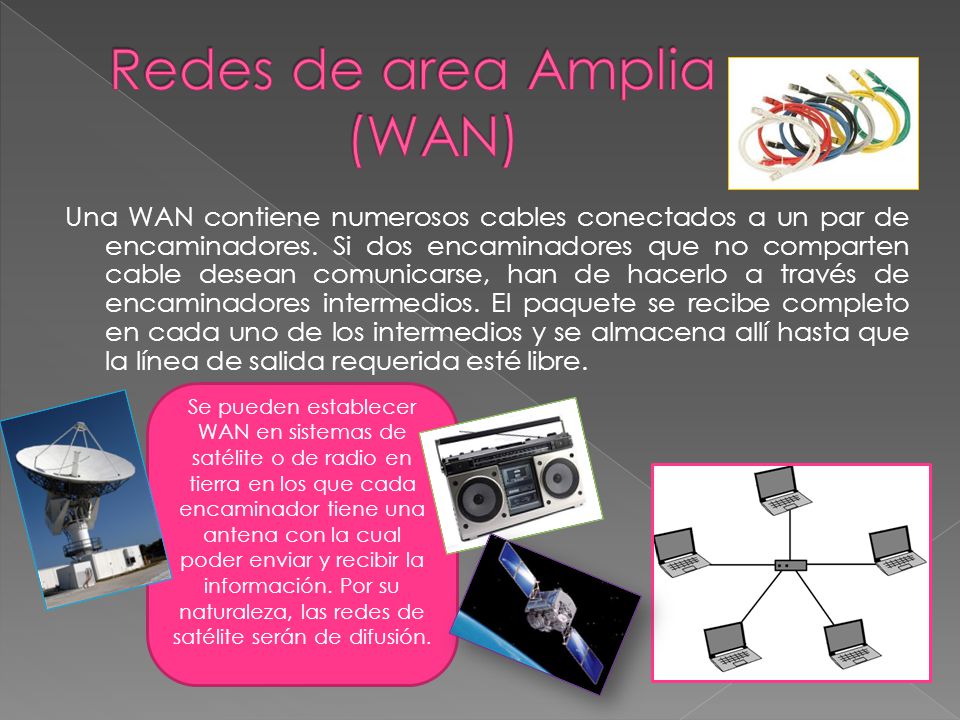

24 Una WAN contiene numerosos cables conectados a un par de encaminadores. Si dos encaminadores que no comparten cable desean comunicarse, han de hacerlo a través de encaminadores intermedios. El paquete se recibe completo en cada uno de los intermedios y se almacena allí hasta que la línea de salida requerida esté libre. Se pueden establecer WAN en sistemas de satélite o de radio en tierra en los que cada encaminador tiene una antena con la cual poder enviar y recibir la información. Por su naturaleza, las redes de satélite serán de difusión.

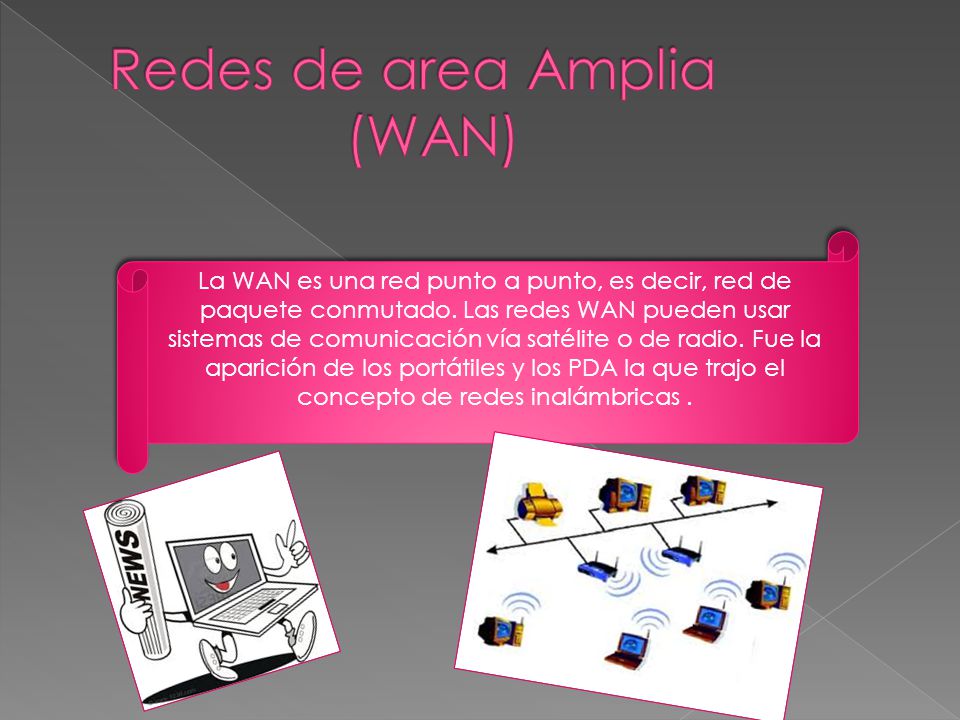

25 La WAN es una red punto a punto, es decir, red de paquete conmutado. Las redes WAN pueden usar sistemas de comunicación vía satélite o de radio. Fue la aparición de los portátiles y los PDA la que trajo el concepto de redes inalámbricas.

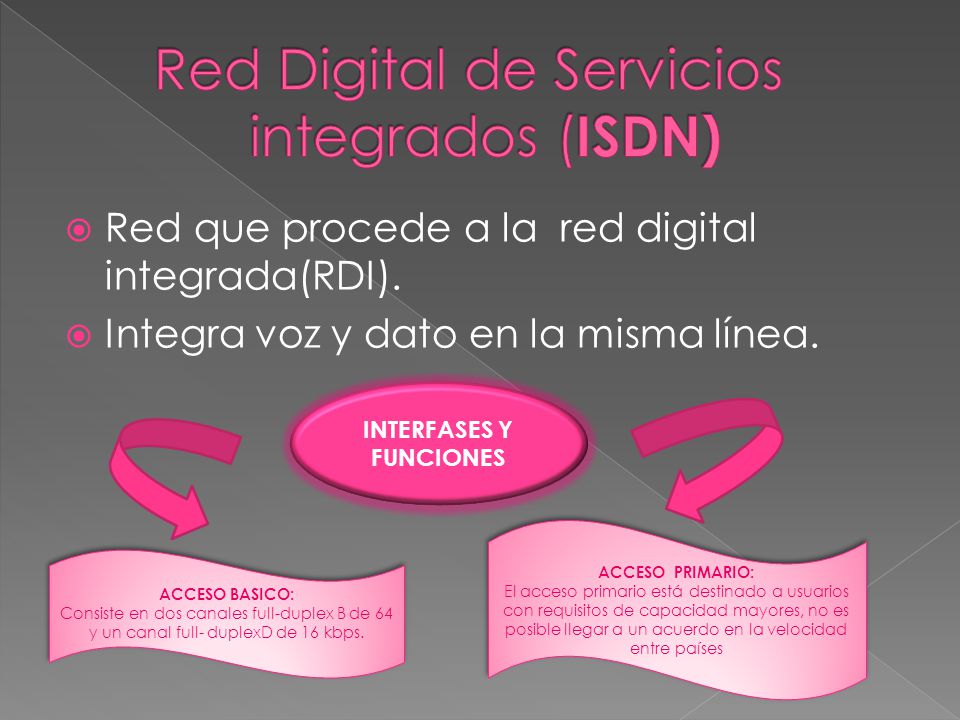

26  Red que procede a la red digital integrada(RDI).  Integra voz y dato en la misma línea. INTERFASES Y FUNCIONES ACCESO BASICO: Consiste en dos canales full-duplex B de 64 y un canal full- duplexD de 16 kbps. ACCESO BASICO: Consiste en dos canales full-duplex B de 64 y un canal full- duplexD de 16 kbps. ACCESO PRIMARIO: El acceso primario está destinado a usuarios con requisitos de capacidad mayores, no es posible llegar a un acuerdo en la velocidad entre países ACCESO PRIMARIO: El acceso primario está destinado a usuarios con requisitos de capacidad mayores, no es posible llegar a un acuerdo en la velocidad entre países

27 Portadores TELESERVICIOS MODO CIRCUITO MODO CIRCUITO : Se necesita para establecer y cerrar una conexión de un circuito conmutado en un canal de usuario. Modo Paquete Modo Paquete : Se necesita para establecer una conexión en un nodo de conmutación de paquetes RDSI Ejemplo: Telefonía a 7 kHz Facsímil Grupos 2 y 3 Facsímil Grupo 4 SUPLEMENTARIOS: Grupo Cerrado de usuarios. Identificación del usuario llamante. (ENTRE OTROS) Ejemplo: Telefonía a 7 kHz Facsímil Grupos 2 y 3 Facsímil Grupo 4 SUPLEMENTARIOS: Grupo Cerrado de usuarios. Identificación del usuario llamante. (ENTRE OTROS)

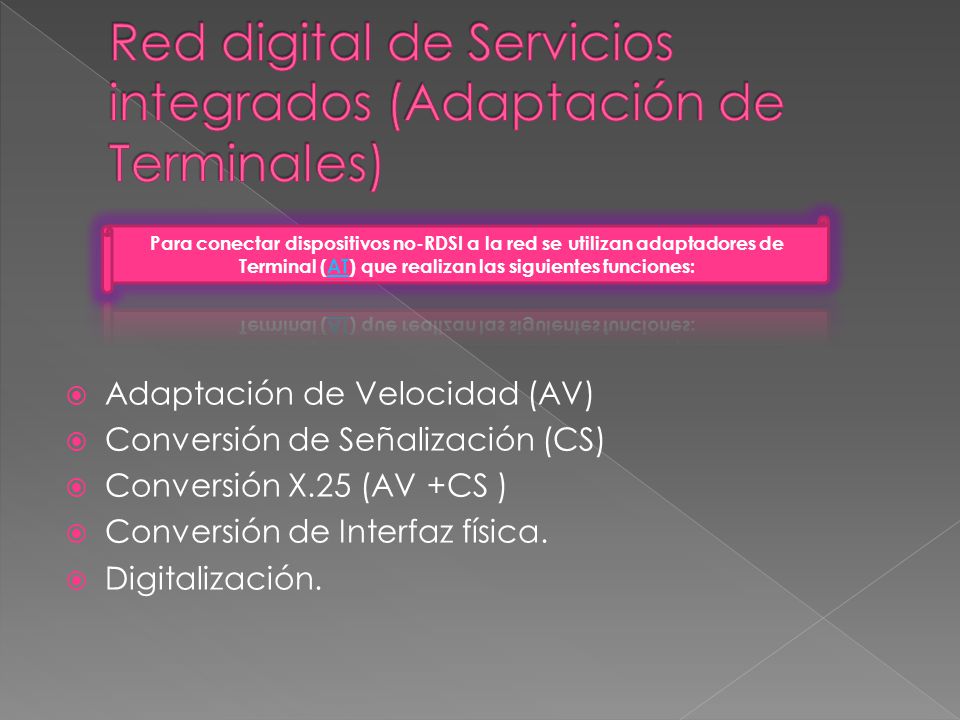

28  Adaptación de Velocidad (AV)  Conversión de Señalización (CS)  Conversión X.25 (AV +CS )  Conversión de Interfaz física.  Digitalización.

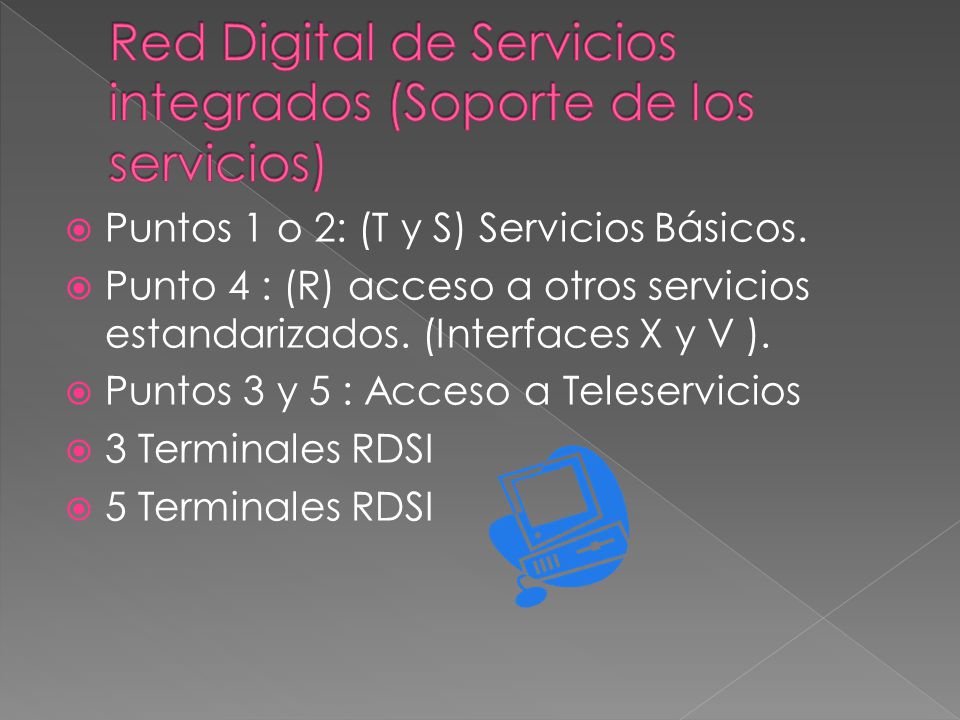

29  Puntos 1 o 2: (T y S) Servicios Básicos.  Punto 4 : (R) acceso a otros servicios estandarizados. (Interfaces X y V ).  Puntos 3 y 5 : Acceso a Teleservicios  3 Terminales RDSI  5 Terminales RDSI

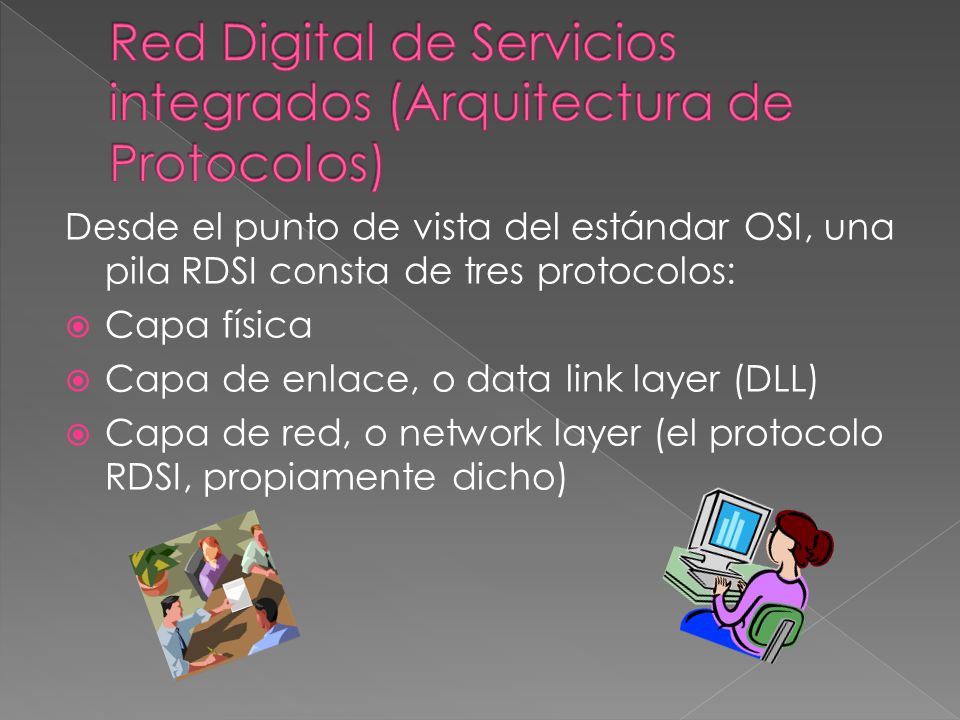

30 Desde el punto de vista del estándar OSI, una pila RDSI consta de tres protocolos:  Capa física  Capa de enlace, o data link layer (DLL)  Capa de red, o network layer (el protocolo RDSI, propiamente dicho)

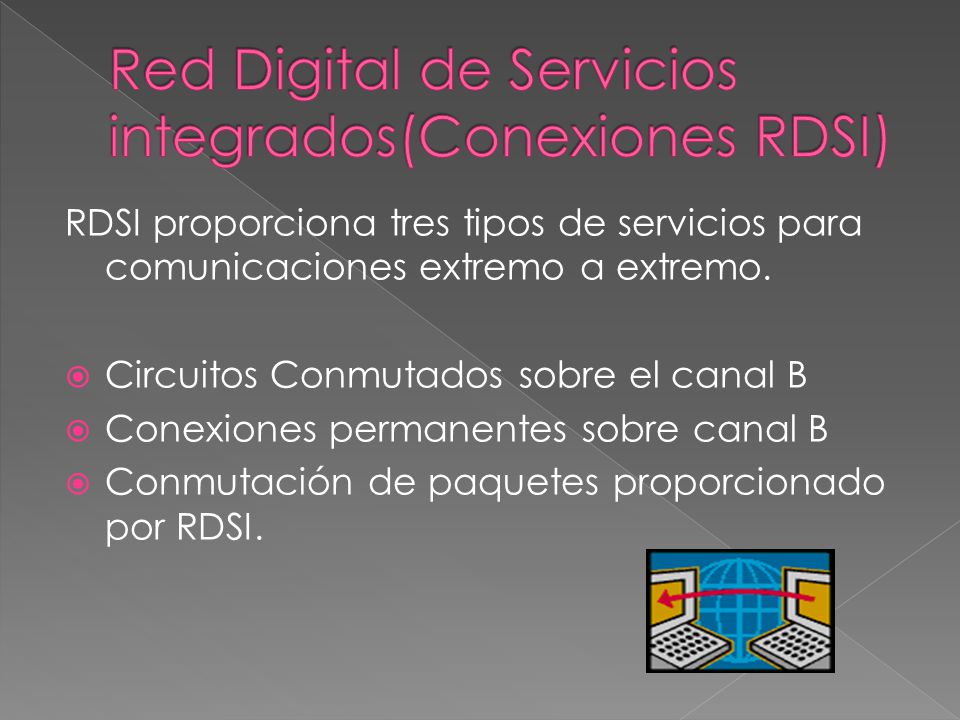

31 RDSI proporciona tres tipos de servicios para comunicaciones extremo a extremo.  Circuitos Conmutados sobre el canal B  Conexiones permanentes sobre canal B  Conmutación de paquetes proporcionado por RDSI.

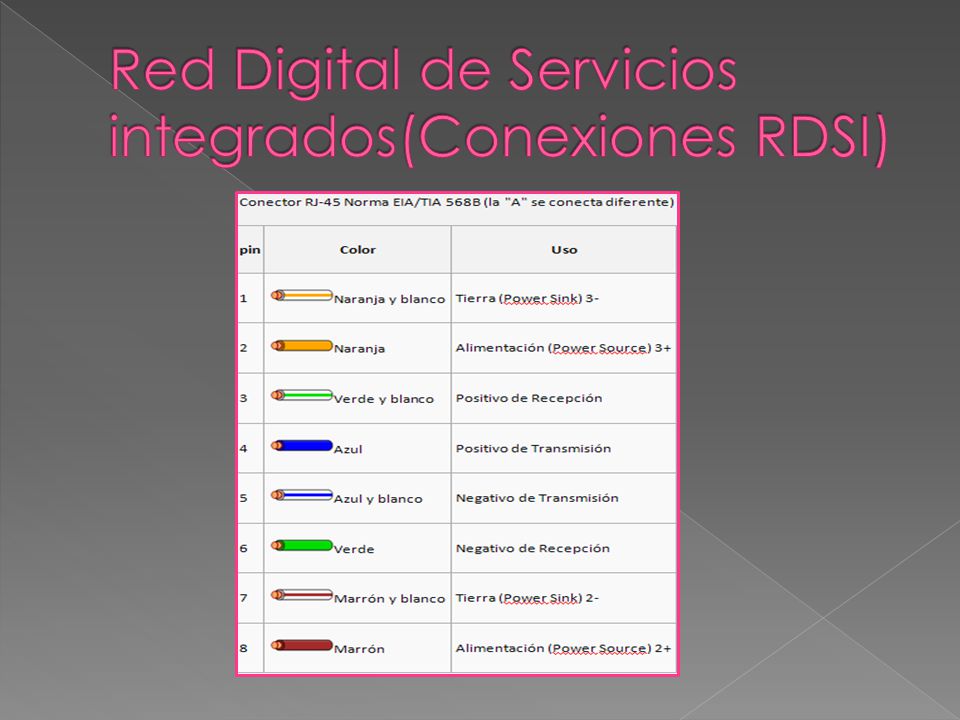

32

33 Una dirección RDSI puede utilizarse para:  Identificar un terminal específico dentro de una línea digital RDSI.  Identificar un punto de acceso al servicio de red en un entorno OSI.OSI  Identificar un punto de acceso al servicio de red en un entorno no conforme al modelo OSI.

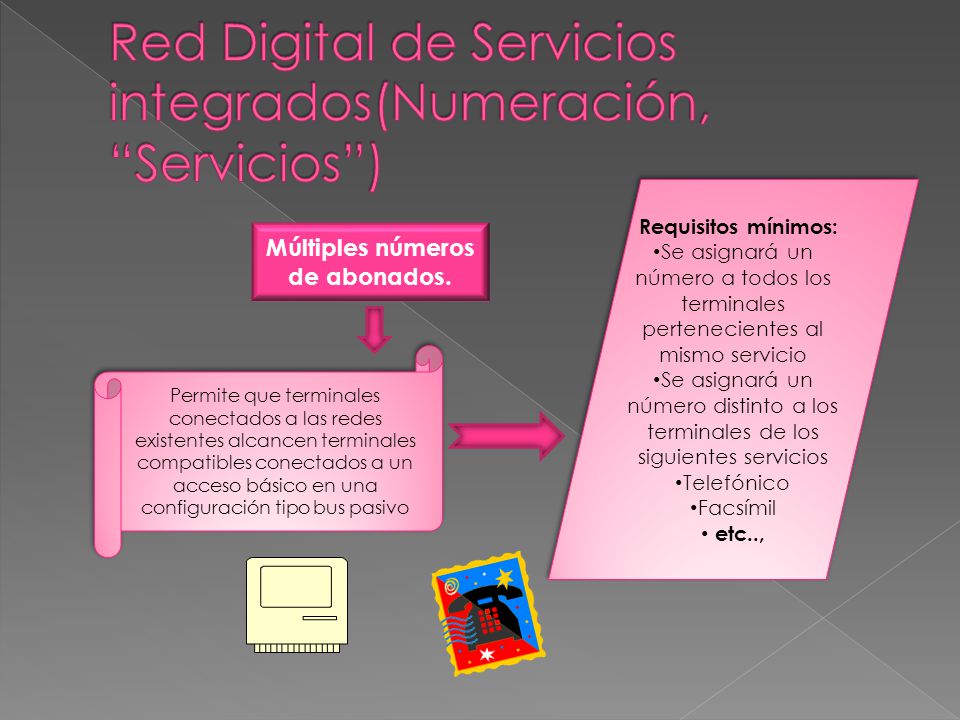

34 Múltiples números de abonados. Permite que terminales conectados a las redes existentes alcancen terminales compatibles conectados a un acceso básico en una configuración tipo bus pasivo Requisitos mínimos: Se asignará un número a todos los terminales pertenecientes al mismo servicio Se asignará un número distinto a los terminales de los siguientes servicios Telefónico Facsímil etc.., Requisitos mínimos: Se asignará un número a todos los terminales pertenecientes al mismo servicio Se asignará un número distinto a los terminales de los siguientes servicios Telefónico Facsímil etc..,

35 Configuraciones de Cableado  Punto a punto (1 ET)  Bus pasivo corto (hasta 8 ET's)  Bus pasivo Extendido (hasta 4 ET's) La instalación de un usuario de acceso básico a la RDSI se caracteriza por la existencia de un equipo de transmisión de red (TR ó TR1), que hace de separación entre la transmisión a dos hilos de TR1 a central telefónica, la transmisión a cuatro hilos entre TR1 y los equipos terminales (ET ó TR2)

36 DefiniciónDefinición Es una tecnología para redes de área amplia (WAN) que surge de la necesidad de construir un protocolo que requiera mínimo procesamiento de los nodos de conmutación. Protocolo de transmisión de paquetes de datos en ráfagas de alta velocidad a través de una red digital fragmentados en unidades de transmisión llamadas Servicio portador RDSI de banda estrecha en modo de paquetes.

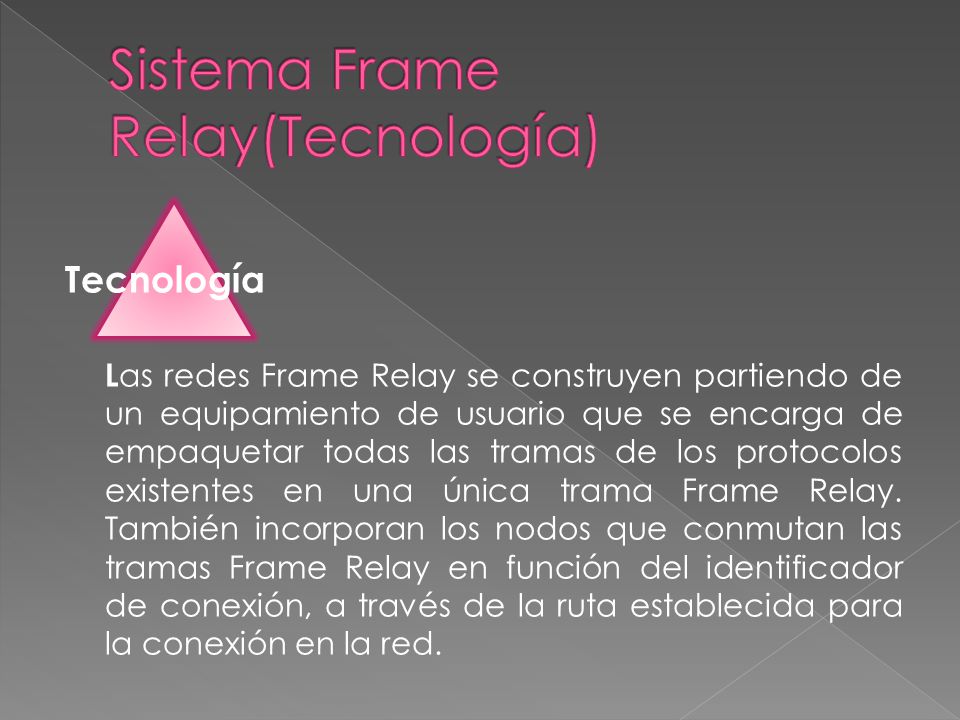

37 Tecnología L as redes Frame Relay se construyen partiendo de un equipamiento de usuario que se encarga de empaquetar todas las tramas de los protocolos existentes en una única trama Frame Relay. También incorporan los nodos que conmutan las tramas Frame Relay en función del identificador de conexión, a través de la ruta establecida para la conexión en la red.

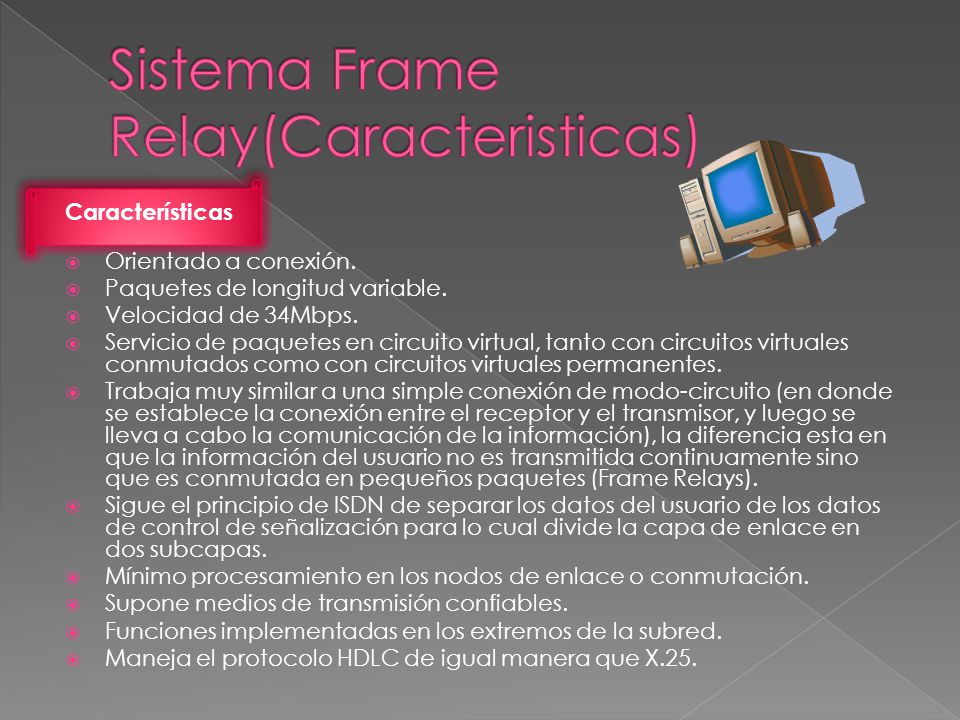

38 Características  Orientado a conexión.  Paquetes de longitud variable.  Velocidad de 34Mbps.  Servicio de paquetes en circuito virtual, tanto con circuitos virtuales conmutados como con circuitos virtuales permanentes.  Trabaja muy similar a una simple conexión de modo-circuito (en donde se establece la conexión entre el receptor y el transmisor, y luego se lleva a cabo la comunicación de la información), la diferencia esta en que la información del usuario no es transmitida continuamente sino que es conmutada en pequeños paquetes (Frame Relays).  Sigue el principio de ISDN de separar los datos del usuario de los datos de control de señalización para lo cual divide la capa de enlace en dos subcapas.  Mínimo procesamiento en los nodos de enlace o conmutación.  Supone medios de transmisión confiables.  Funciones implementadas en los extremos de la subred.  Maneja el protocolo HDLC de igual manera que X.25.

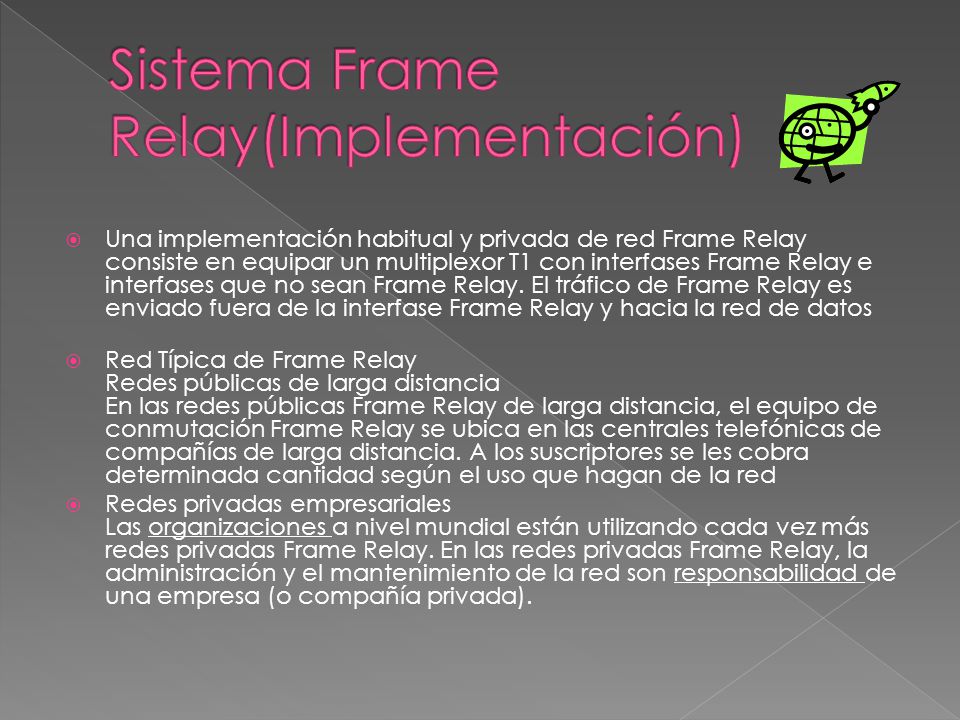

39  Una implementación habitual y privada de red Frame Relay consiste en equipar un multiplexor T1 con interfases Frame Relay e interfases que no sean Frame Relay. El tráfico de Frame Relay es enviado fuera de la interfase Frame Relay y hacia la red de datos  Red Típica de Frame Relay Redes públicas de larga distancia En las redes públicas Frame Relay de larga distancia, el equipo de conmutación Frame Relay se ubica en las centrales telefónicas de compañías de larga distancia. A los suscriptores se les cobra determinada cantidad según el uso que hagan de la red  Redes privadas empresariales Las organizaciones a nivel mundial están utilizando cada vez más redes privadas Frame Relay. En las redes privadas Frame Relay, la administración y el mantenimiento de la red son responsabilidad de una empresa (o compañía privada).

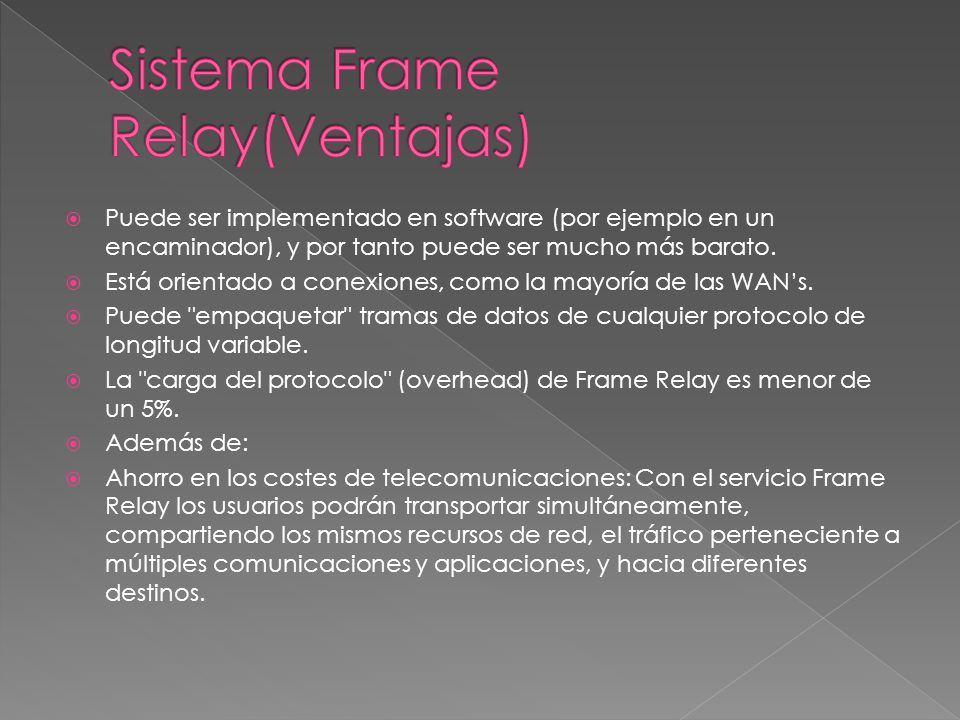

40  Puede ser implementado en software (por ejemplo en un encaminador), y por tanto puede ser mucho más barato.  Está orientado a conexiones, como la mayoría de las WAN’s.  Puede "empaquetar" tramas de datos de cualquier protocolo de longitud variable.  La "carga del protocolo" (overhead) de Frame Relay es menor de un 5%.  Además de:  Ahorro en los costes de telecomunicaciones: Con el servicio Frame Relay los usuarios podrán transportar simultáneamente, compartiendo los mismos recursos de red, el tráfico perteneciente a múltiples comunicaciones y aplicaciones, y hacia diferentes destinos.

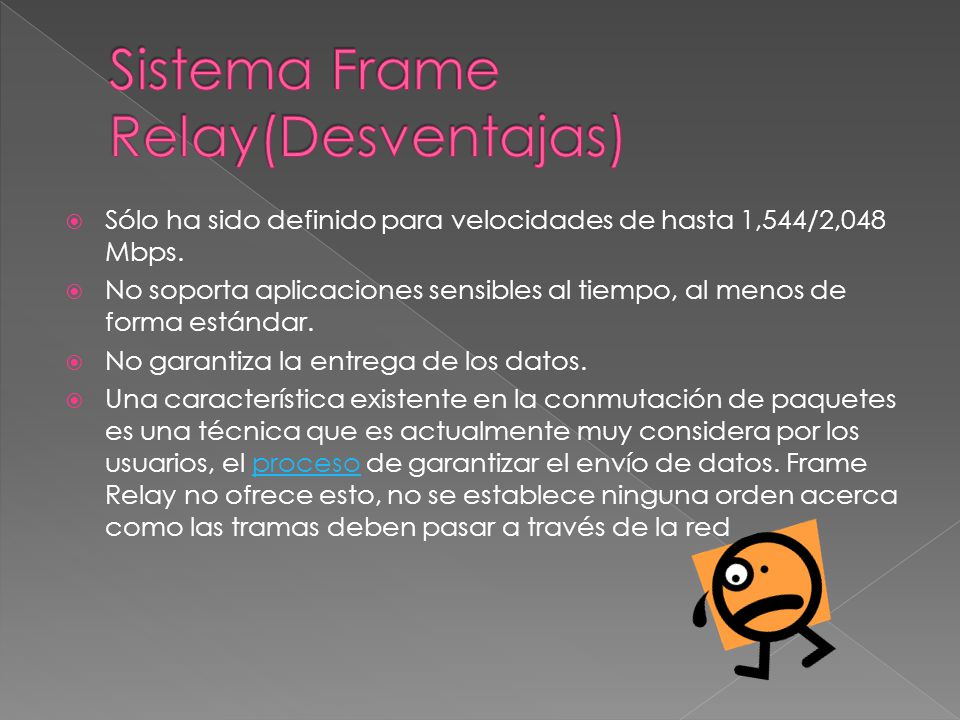

41  Sólo ha sido definido para velocidades de hasta 1,544/2,048 Mbps.  No soporta aplicaciones sensibles al tiempo, al menos de forma estándar.  No garantiza la entrega de los datos.  Una característica existente en la conmutación de paquetes es una técnica que es actualmente muy considera por los usuarios, el proceso de garantizar el envío de datos. Frame Relay no ofrece esto, no se establece ninguna orden acerca como las tramas deben pasar a través de la redproceso

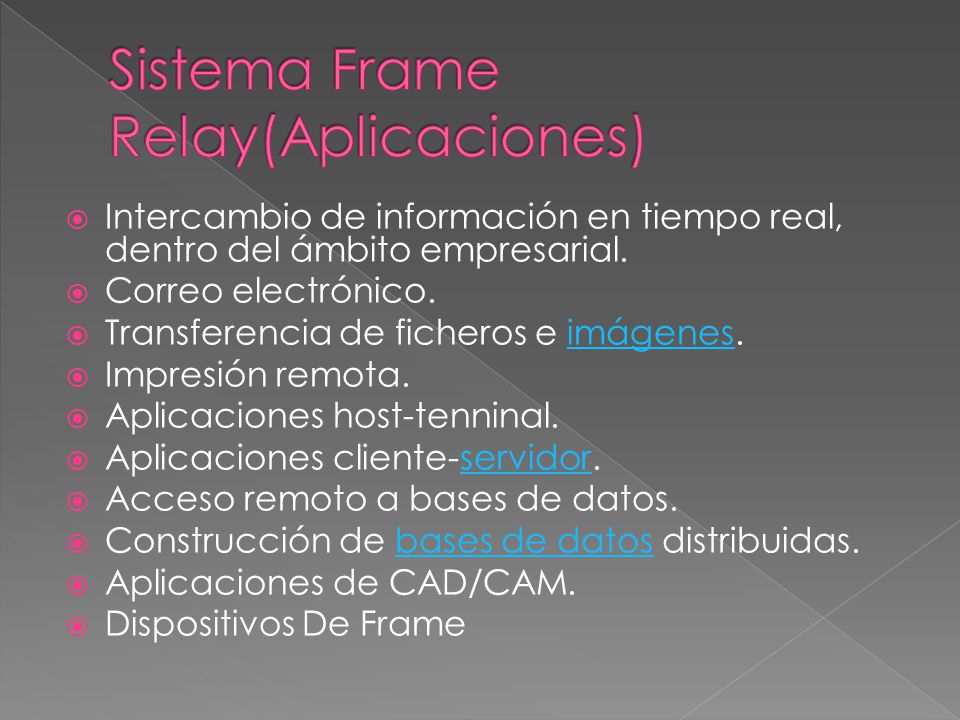

42  Intercambio de información en tiempo real, dentro del ámbito empresarial.  Correo electrónico.  Transferencia de ficheros e imágenes.imágenes  Impresión remota.  Aplicaciones host-tenninal.  Aplicaciones cliente-servidor.servidor  Acceso remoto a bases de datos.  Construcción de bases de datos distribuidas.bases de datos  Aplicaciones de CAD/CAM.  Dispositivos De Frame

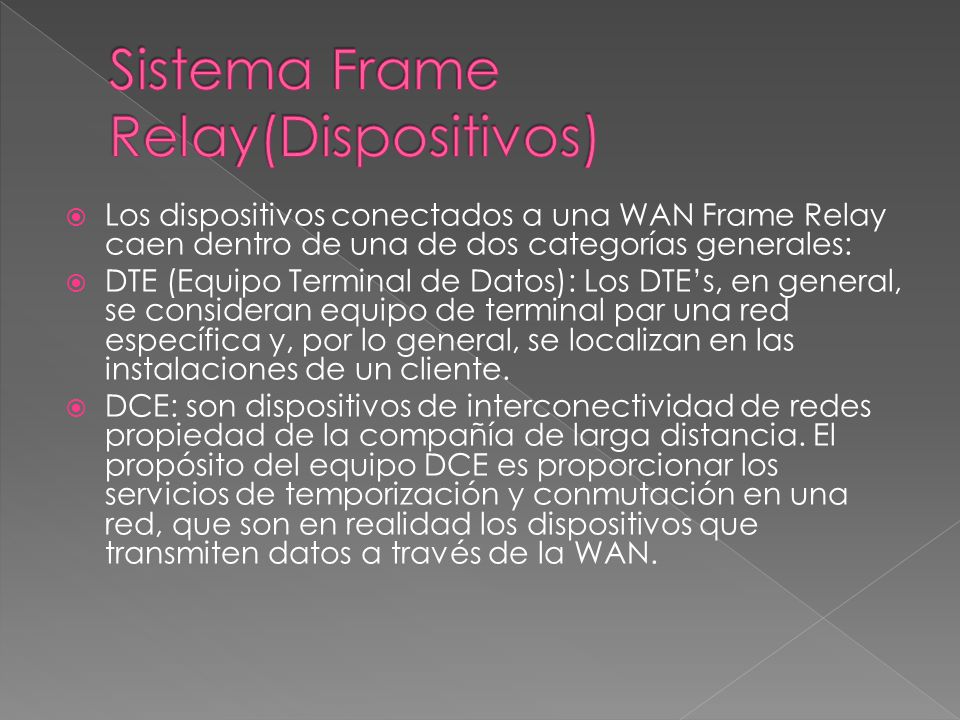

43  Los dispositivos conectados a una WAN Frame Relay caen dentro de una de dos categorías generales:  DTE (Equipo Terminal de Datos): Los DTE’s, en general, se consideran equipo de terminal par una red específica y, por lo general, se localizan en las instalaciones de un cliente.  DCE: son dispositivos de interconectividad de redes propiedad de la compañía de larga distancia. El propósito del equipo DCE es proporcionar los servicios de temporización y conmutación en una red, que son en realidad los dispositivos que transmiten datos a través de la WAN.
