“APLICACIÓN DE LA ENERGIA SOLAR FOTOVOLTAICA AL BINOMIO AGUA-ENERGIA”

Presentación del tema: "“APLICACIÓN DE LA ENERGIA SOLAR FOTOVOLTAICA AL BINOMIO AGUA-ENERGIA”"— Transcripción de la presentación:

1 “APLICACIÓN DE LA ENERGIA SOLAR FOTOVOLTAICA AL BINOMIO AGUA-ENERGIA”

2 “APLICACIÓN DE LA ENERGIA SOLAR FOTOVOLTAICA AL BINOMIO AGUA-ENERGIA”
15/01/14 – Zaragoza

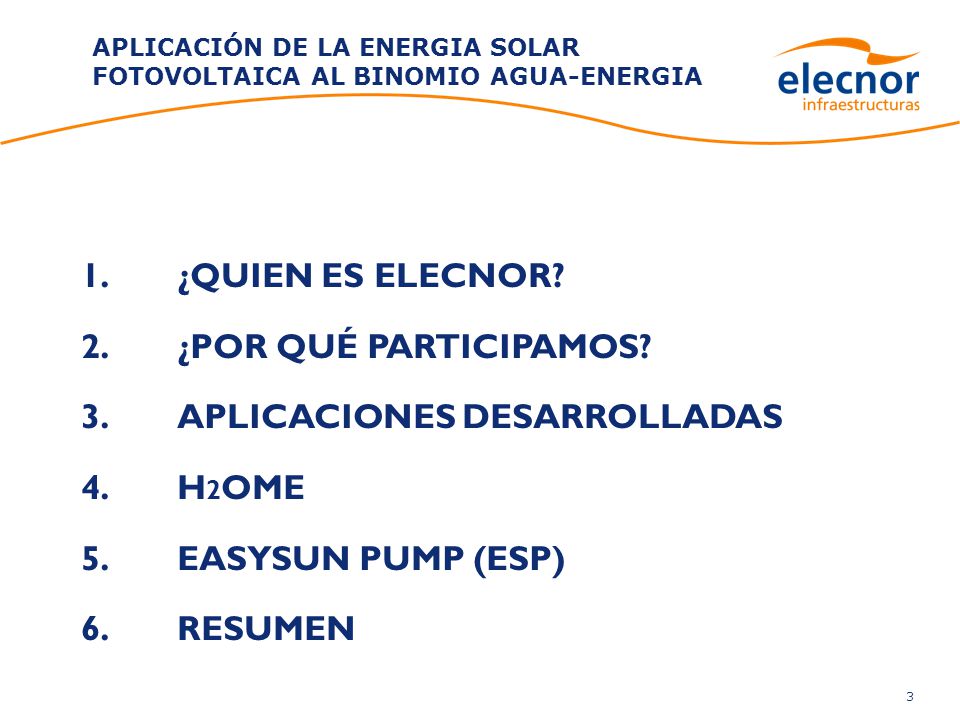

3 APLICACIÓN DE LA ENERGIA SOLAR FOTOVOLTAICA AL BINOMIO AGUA-ENERGIA
¿QUIEN ES ELECNOR? ¿POR QUÉ PARTICIPAMOS? APLICACIONES DESARROLLADAS H2OME EASYSUN PUMP (ESP) RESUMEN

4 ¿QUIEN ES ELECNOR?

5 ¿QUIEN ES ELECNOR? Una de las principales empresas españolas en ingeniería, desarrollo y construcción de proyectos de infraestructuras, energías renovables y nuevas tecnologías. 55 AÑOS DE EXPERIENCIA 13.000 EMPLEADOS 2.000 MEUR DE FACTURACION 30 PAISES CON PRESENCIA

6 ¿POR QUE PARTICIPAMOS?

7 ¿POR QUE PARTICIPAMOS? AGUA + ENERGIA + DESARROLLO

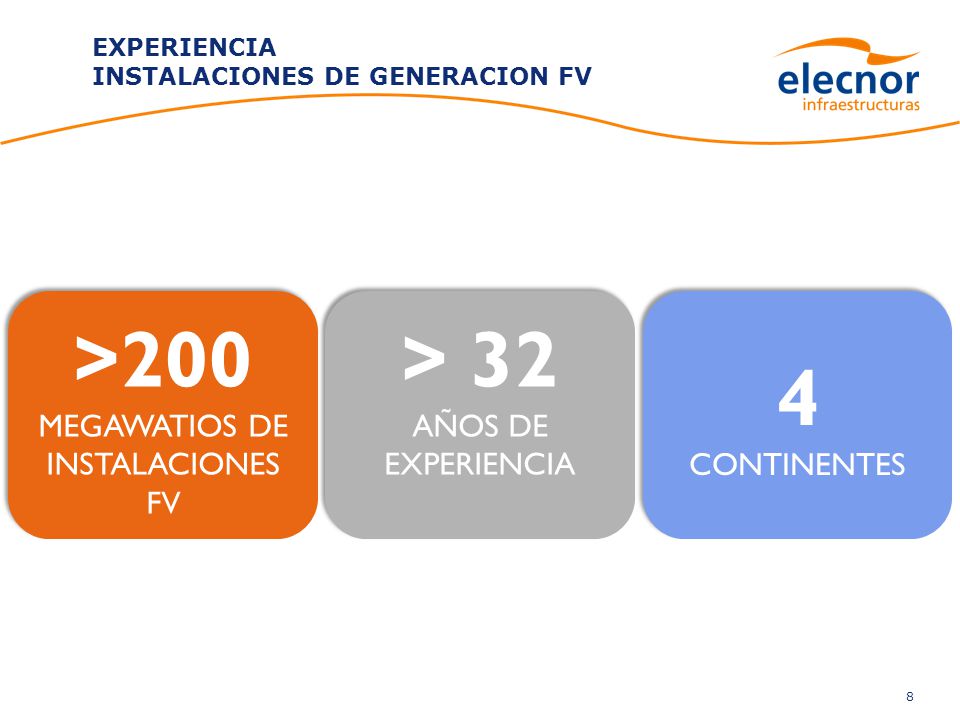

8 EXPERIENCIA INSTALACIONES DE GENERACION FV
>200 MEGAWATIOS DE INSTALACIONES FV > 32 AÑOS DE EXPERIENCIA 4 CONTINENTES

9 EXPERIENCIA INSTALACIONES EN EL SECTOR DEL AGUA
> 40 PLANTAS ETAP (POTABILIZACION) > 30 PLANTAS EDAR (DEPURACION) > 100 BOMBEOS PARA REGADIOS > HABITANTES > HABITANTES EQUIVALENTES > 5.000 HECTAREAS TRANSFORMADAS

10 APLICACIONES DESARROLLADAS

11 APLICACIONES DESARROLLADAS
H2OME MODULO MULTIFUNCIONAL SOSTENIBLE EasySun pump SISTEMA FOTOVOLTAICO DE BOMBEO

12 EMPLAZAMIENTOS AISLADOS
H2OME MODULO MULTIFUNCIONAL SOSTENIBLE EMPLAZAMIENTOS AISLADOS

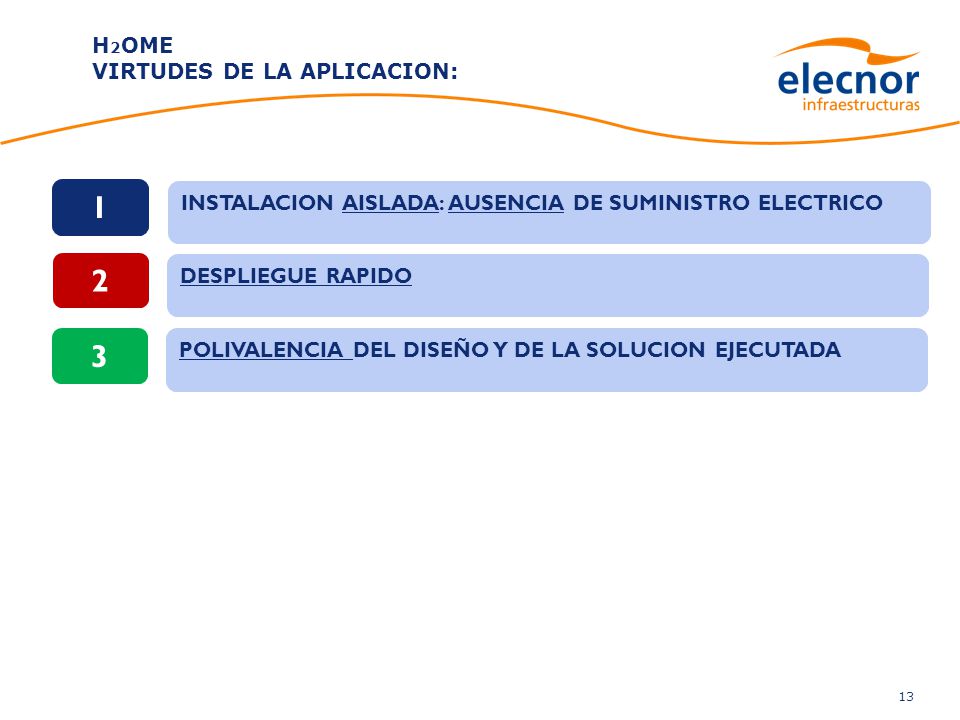

13 H2OME VIRTUDES DE LA APLICACION:
1 INSTALACION AISLADA: AUSENCIA DE SUMINISTRO ELECTRICO 2 DESPLIEGUE RAPIDO 3 POLIVALENCIA DEL DISEÑO Y DE LA SOLUCION EJECUTADA

14 H2OME MODULO MULTIFUNCIONAL SOSTENIBLE
EMPLAZAMIENTOS AISLADOS AYERBE (HUESCA)

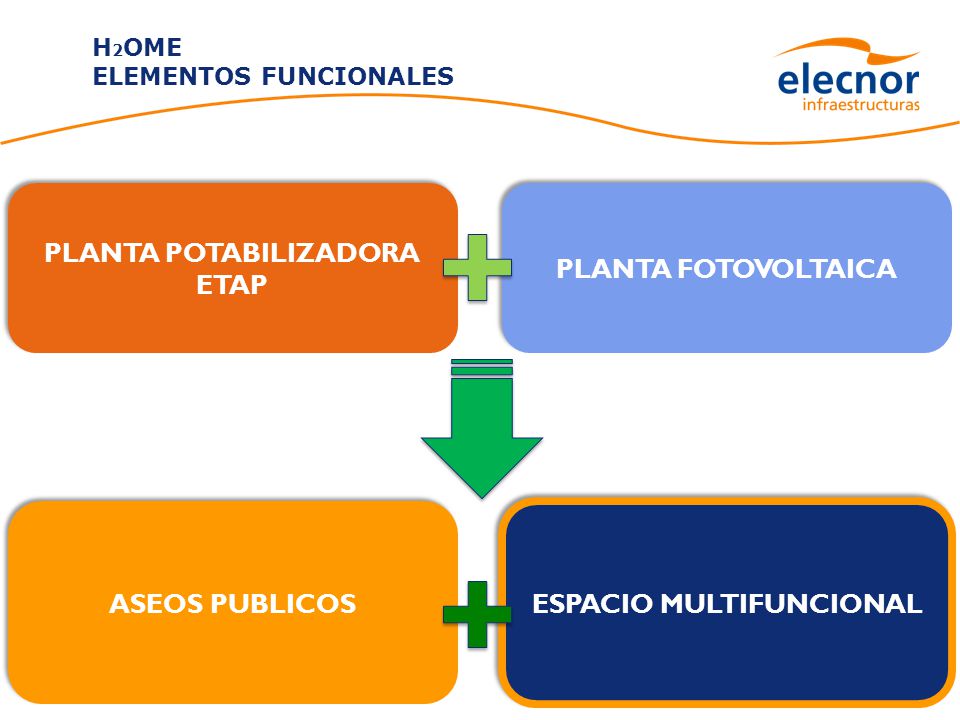

15 H2OME ELEMENTOS FUNCIONALES
PLANTA POTABILIZADORA ETAP PLANTA FOTOVOLTAICA ASEOS PUBLICOS ESPACIO MULTIFUNCIONAL

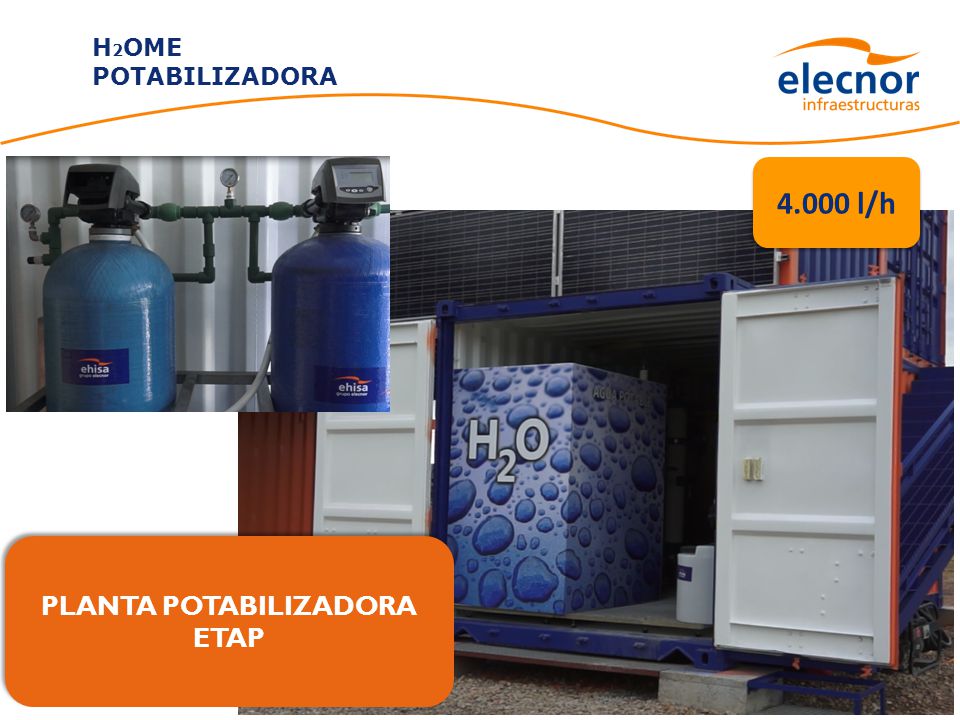

16 PLANTA POTABILIZADORA
H2OME POTABILIZADORA 4.000 l/h PLANTA POTABILIZADORA ETAP

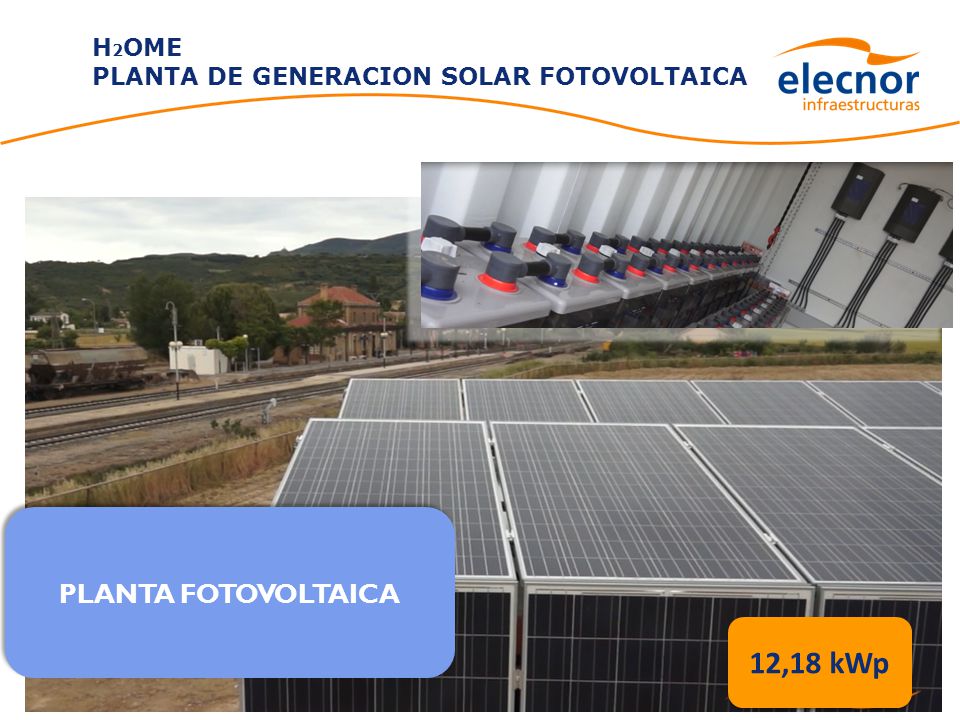

17 H2OME PLANTA DE GENERACION SOLAR FOTOVOLTAICA
PLANTA FOTOVOLTAICA 12,18 kWp

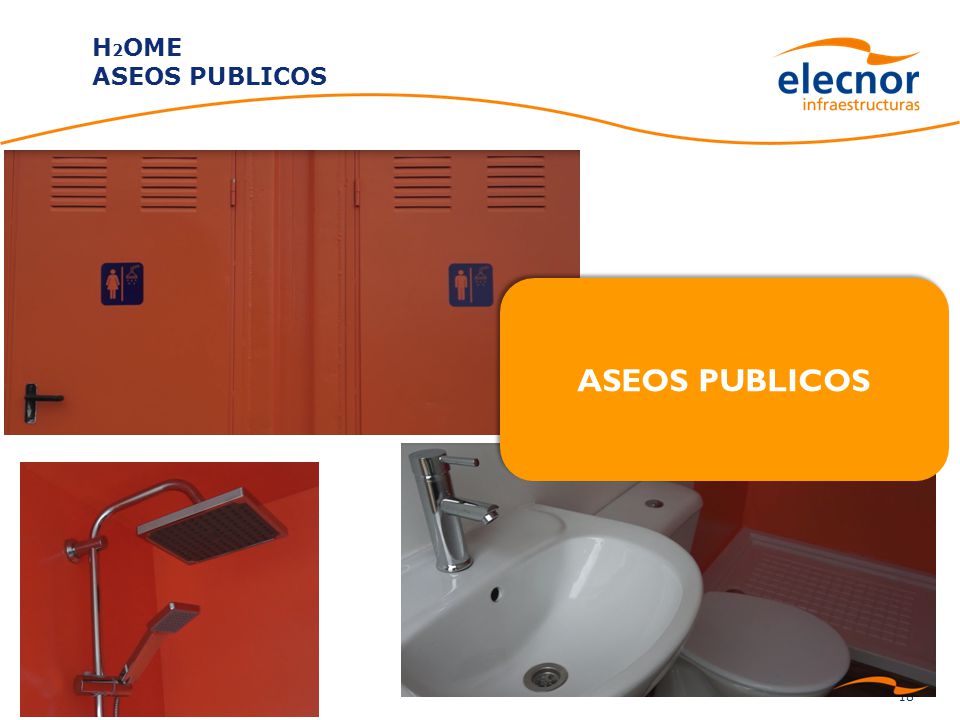

18 H2OME ASEOS PUBLICOS ASEOS PUBLICOS

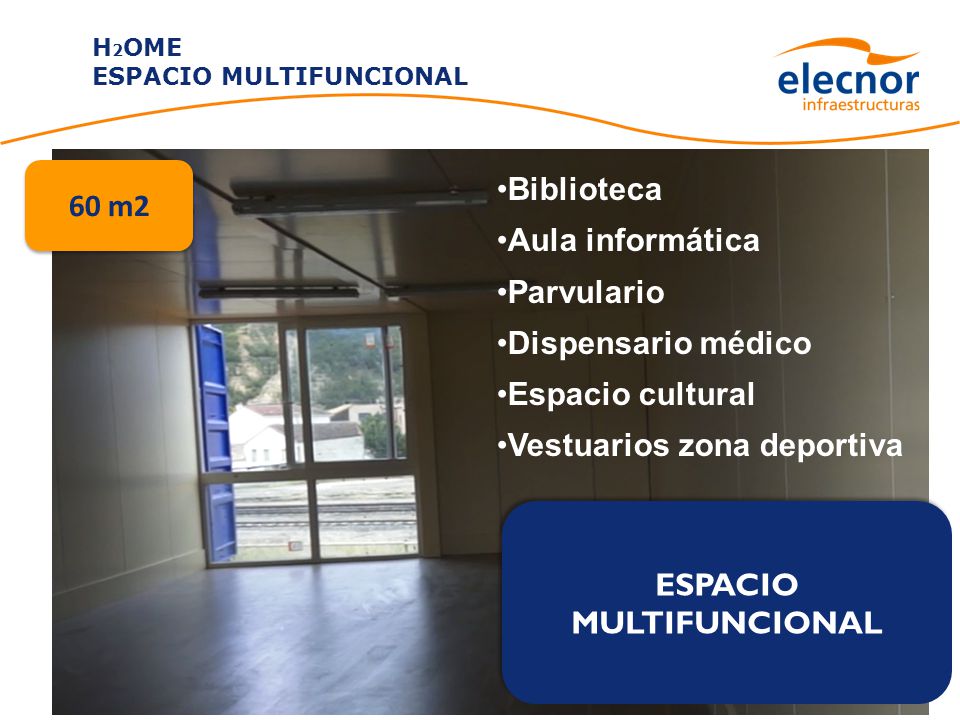

19 H2OME ESPACIO MULTIFUNCIONAL
Biblioteca Aula informática Parvulario Dispensario médico Espacio cultural Vestuarios zona deportiva ESPACIO MULTIFUNCIONAL

20 BOMBEO DIRECTO SIN BATERIAS
EasySun pump SISTEMA FOTOVOLTAICO DE BOMBEO BOMBEO DIRECTO SIN BATERIAS

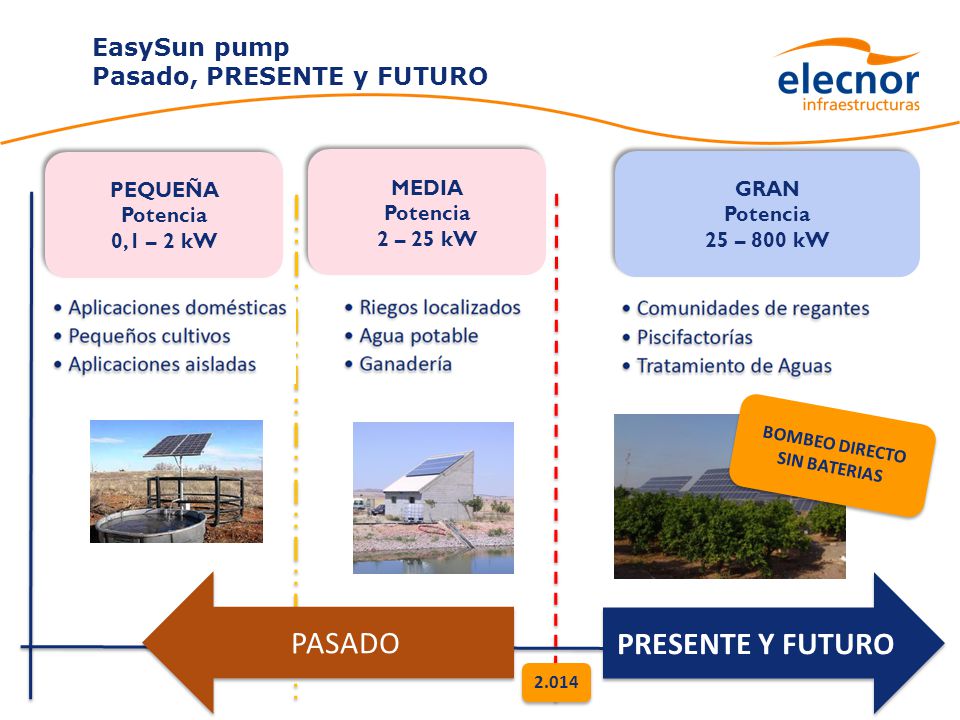

21 EasySun pump Pasado, PRESENTE y FUTURO
PEQUEÑA Potencia 0,1 – 2 kW MEDIA Potencia 2 – 25 kW GRAN Potencia 25 – 800 kW BOMBEO DIRECTO SIN BATERIAS PASADO PRESENTE Y FUTURO 2.014

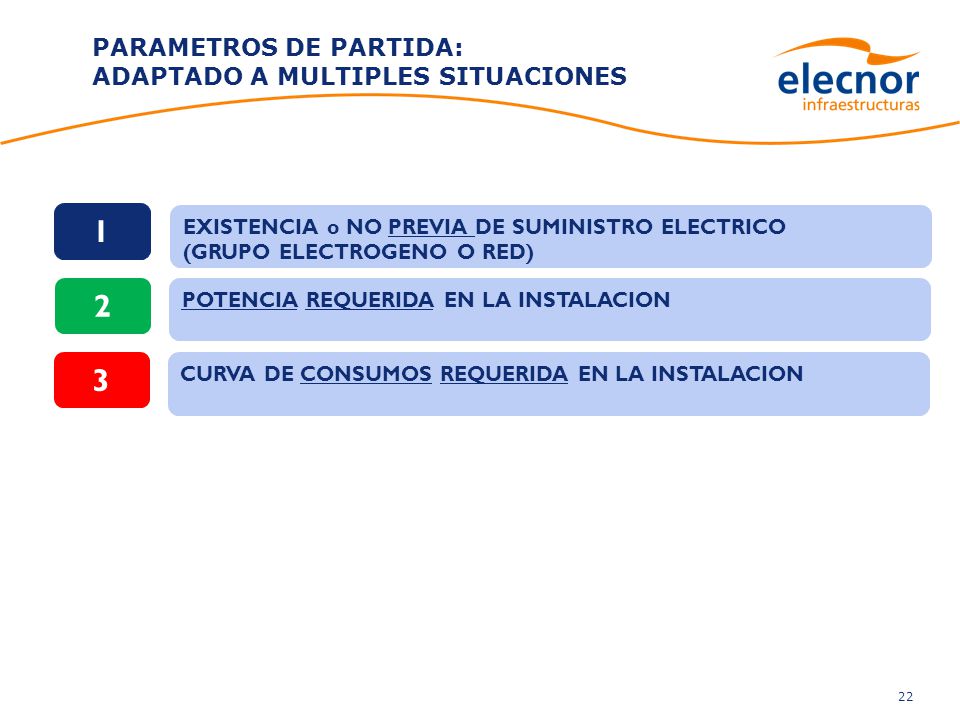

22 PARAMETROS DE PARTIDA: ADAPTADO A MULTIPLES SITUACIONES
1 EXISTENCIA o NO PREVIA DE SUMINISTRO ELECTRICO (GRUPO ELECTROGENO O RED) 2 POTENCIA REQUERIDA EN LA INSTALACION 3 CURVA DE CONSUMOS REQUERIDA EN LA INSTALACION

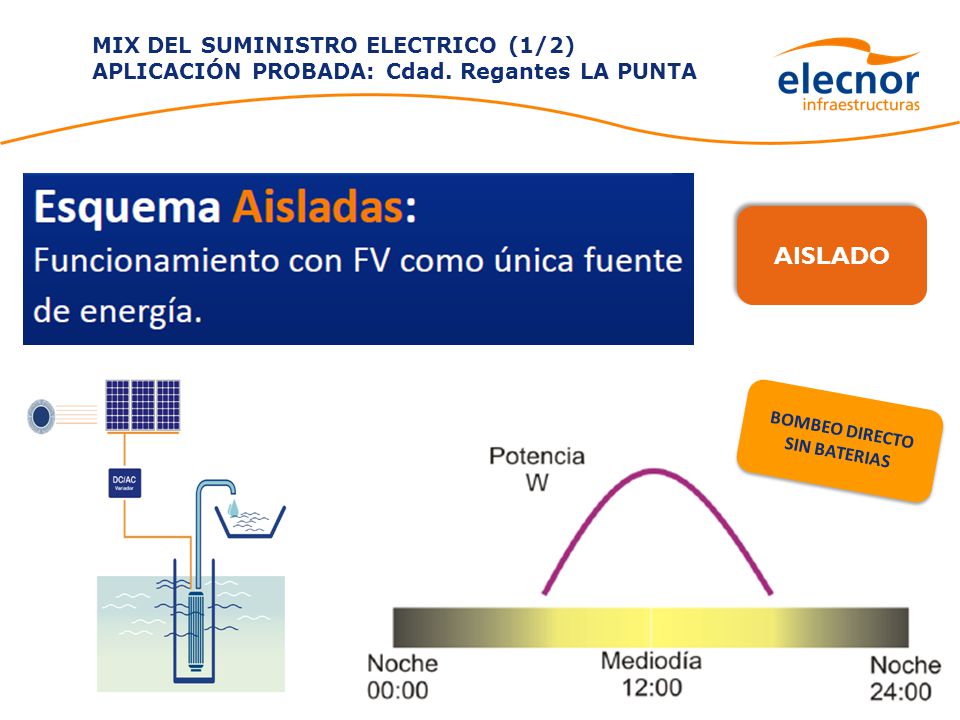

23 BOMBEO DIRECTO SIN BATERIAS
MIX DEL SUMINISTRO ELECTRICO (1/2) APLICACIÓN PROBADA: Cdad. Regantes LA PUNTA AISLADO BOMBEO DIRECTO SIN BATERIAS

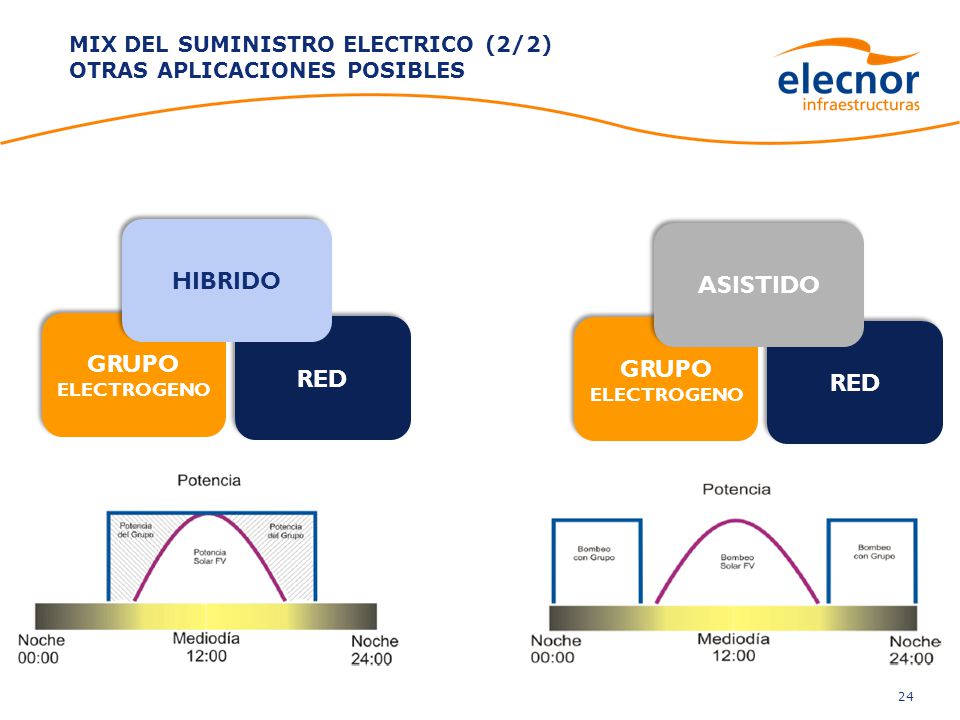

24 HIBRIDO ASISTIDO GRUPO ELECTROGENO RED GRUPO ELECTROGENO RED
MIX DEL SUMINISTRO ELECTRICO (2/2) OTRAS APLICACIONES POSIBLES HIBRIDO ASISTIDO GRUPO ELECTROGENO RED GRUPO ELECTROGENO RED

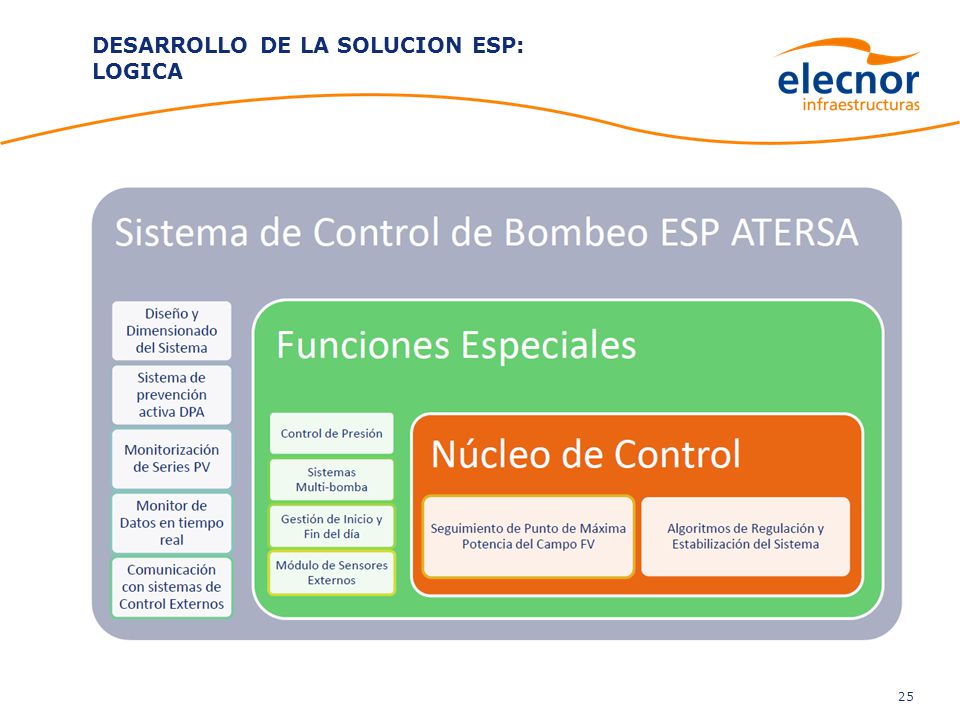

25 DESARROLLO DE LA SOLUCION ESP: LOGICA

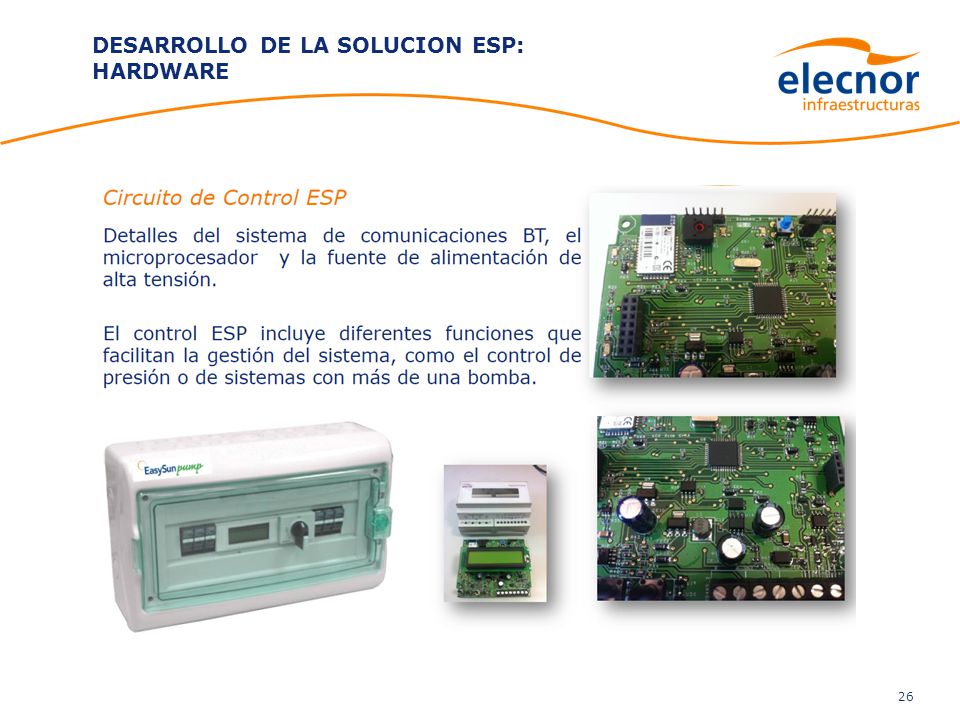

26 DESARROLLO DE LA SOLUCION ESP: HARDWARE

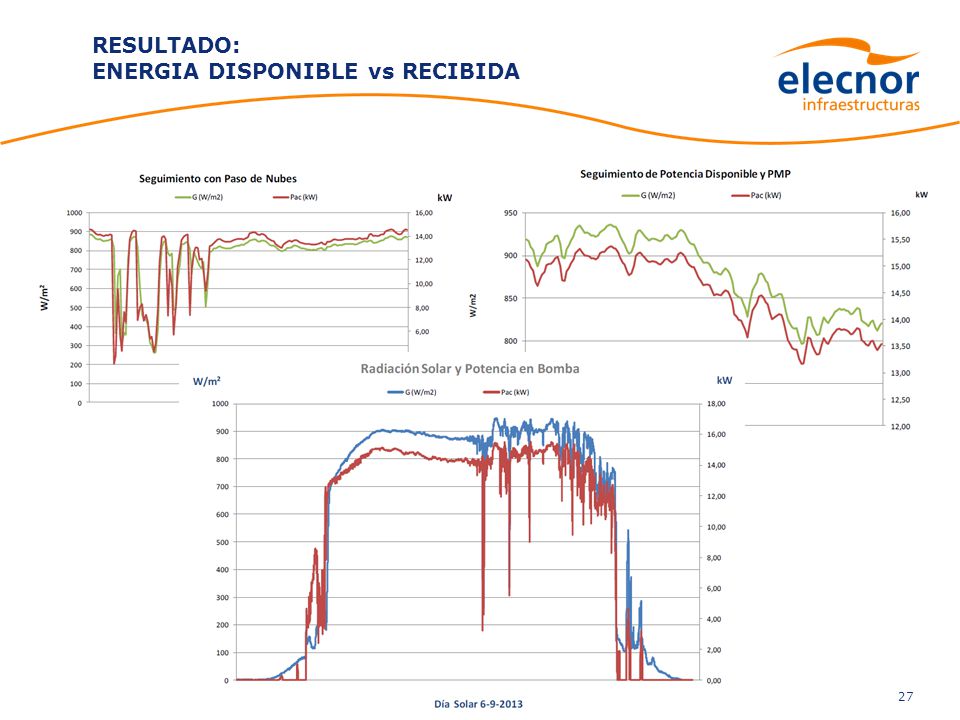

27 RESULTADO: ENERGIA DISPONIBLE vs RECIBIDA

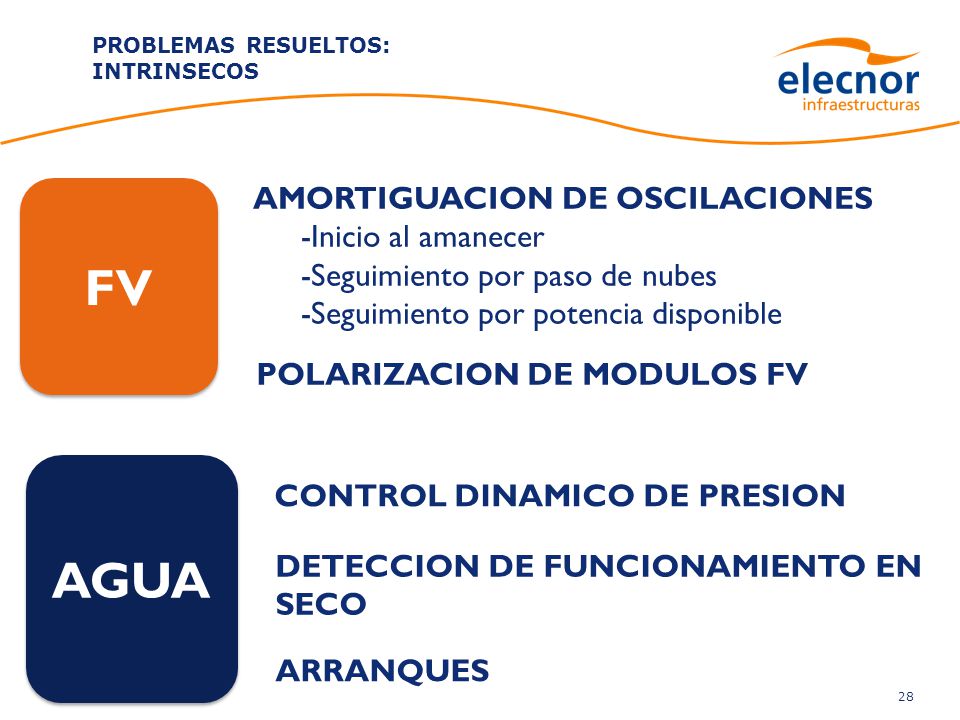

28 PROBLEMAS RESUELTOS: INTRINSECOS
FV AMORTIGUACION DE OSCILACIONES Inicio al amanecer Seguimiento por paso de nubes Seguimiento por potencia disponible POLARIZACION DE MODULOS FV AGUA CONTROL DINAMICO DE PRESION DETECCION DE FUNCIONAMIENTO EN SECO ARRANQUES

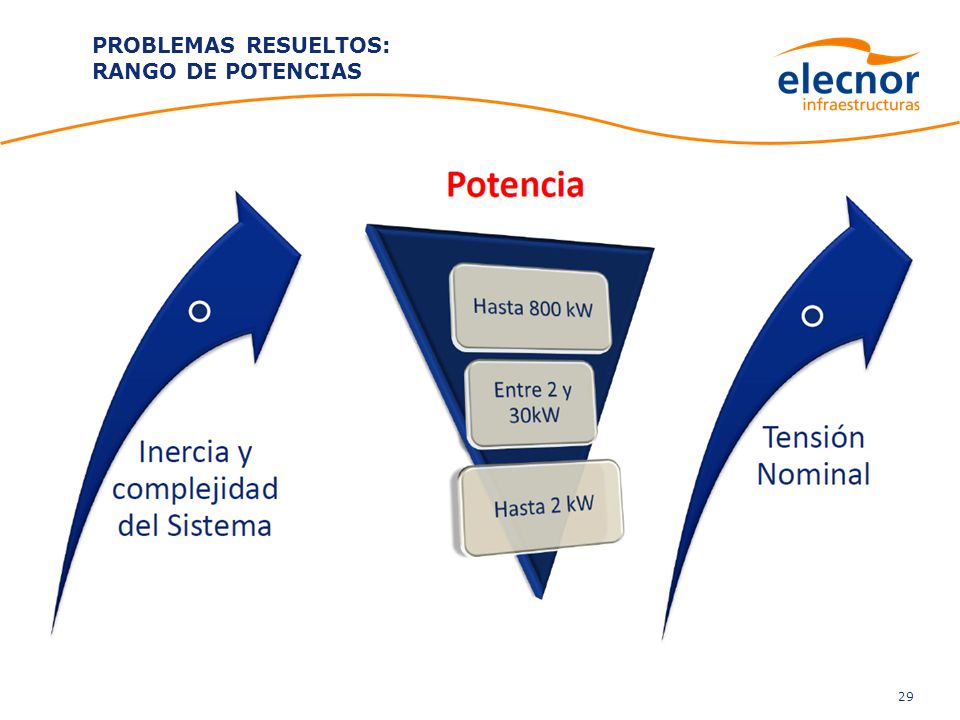

29 PROBLEMAS RESUELTOS: RANGO DE POTENCIAS

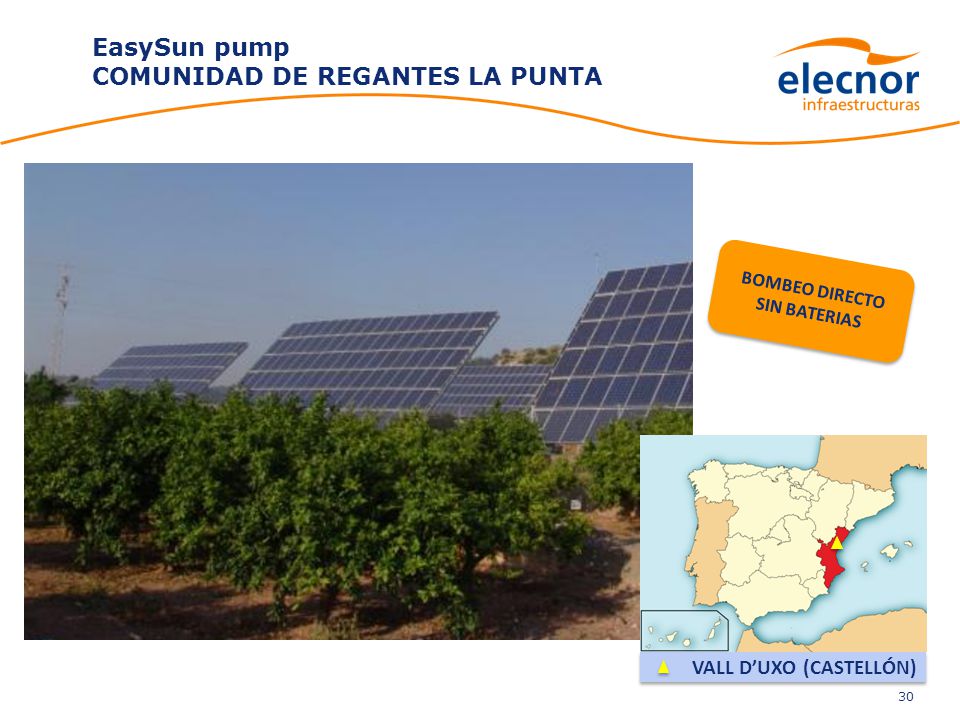

30 EasySun pump COMUNIDAD DE REGANTES LA PUNTA
BOMBEO DIRECTO SIN BATERIAS VALL D’UXO (CASTELLÓN)

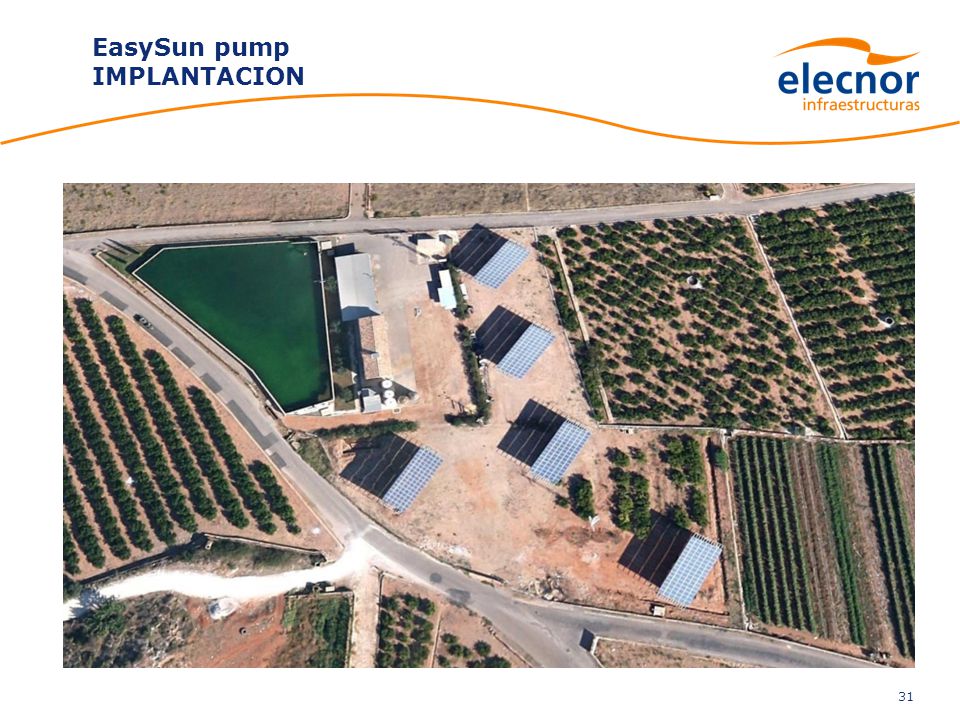

31 EasySun pump IMPLANTACION

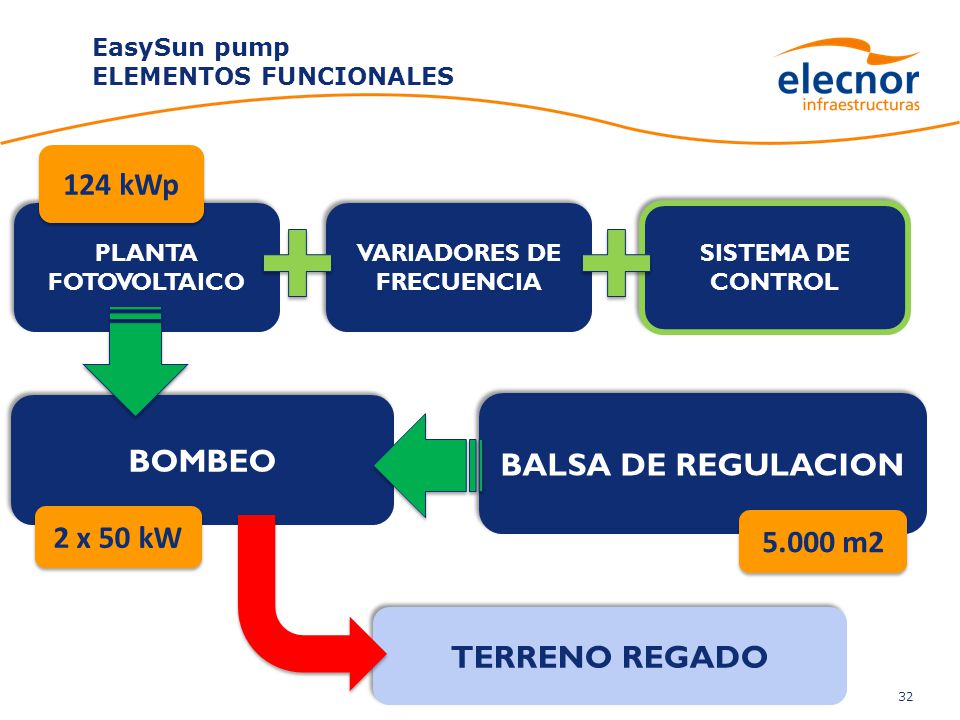

32 EasySun pump ELEMENTOS FUNCIONALES
124 kWp PLANTA FOTOVOLTAICO VARIADORES DE FRECUENCIA SISTEMA DE CONTROL BOMBEO BALSA DE REGULACION 2 x 50 kW 5.000 m2 TERRENO REGADO

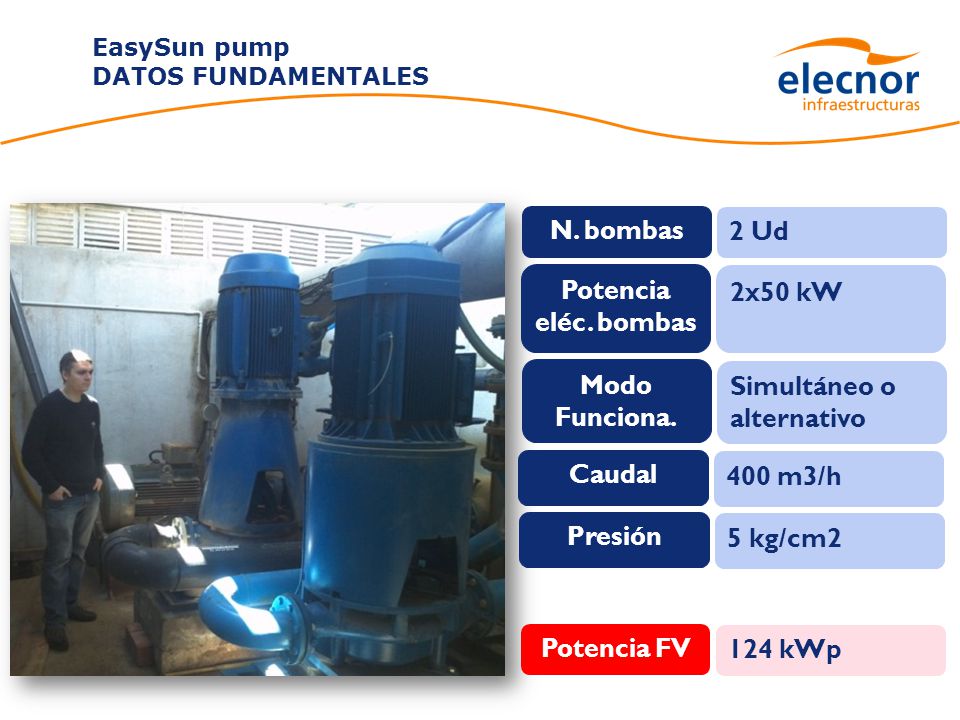

33 EasySun pump DATOS FUNDAMENTALES
N. bombas 2 Ud Potencia eléc. bombas 2x50 kW Modo Funciona. Simultáneo o alternativo Caudal 400 m3/h Presión 5 kg/cm2 Potencia FV 124 kWp

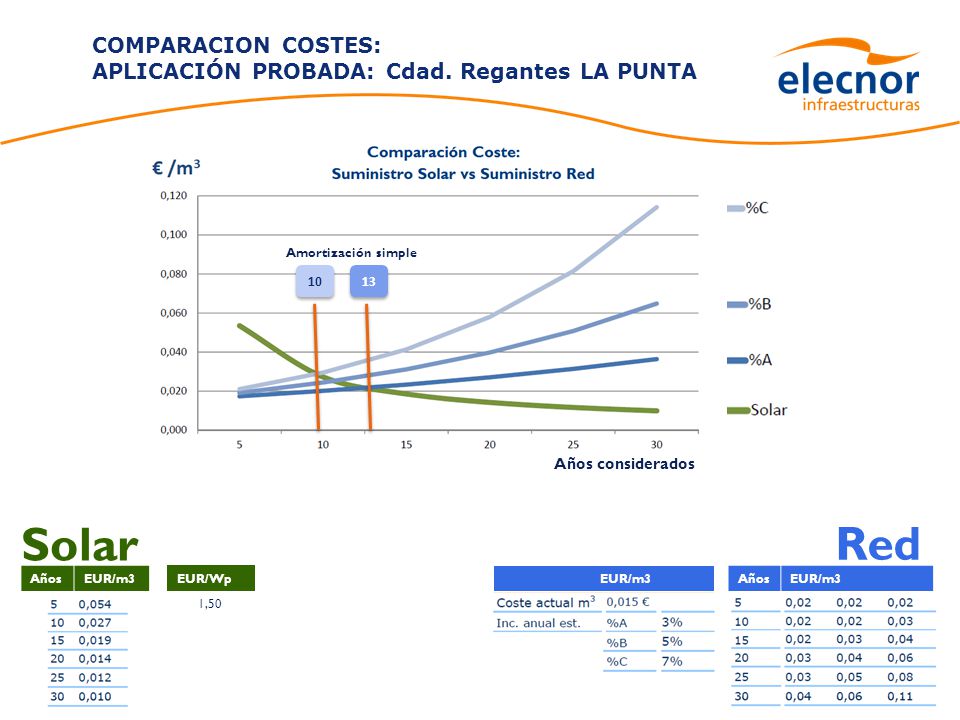

34 COMPARACION COSTES: APLICACIÓN PROBADA: Cdad. Regantes LA PUNTA
Años considerados Amortización simple 10 13 Solar Red Años EUR/m3 EUR/Wp EUR/m3 Años EUR/m3 1,50

35 RESUMEN

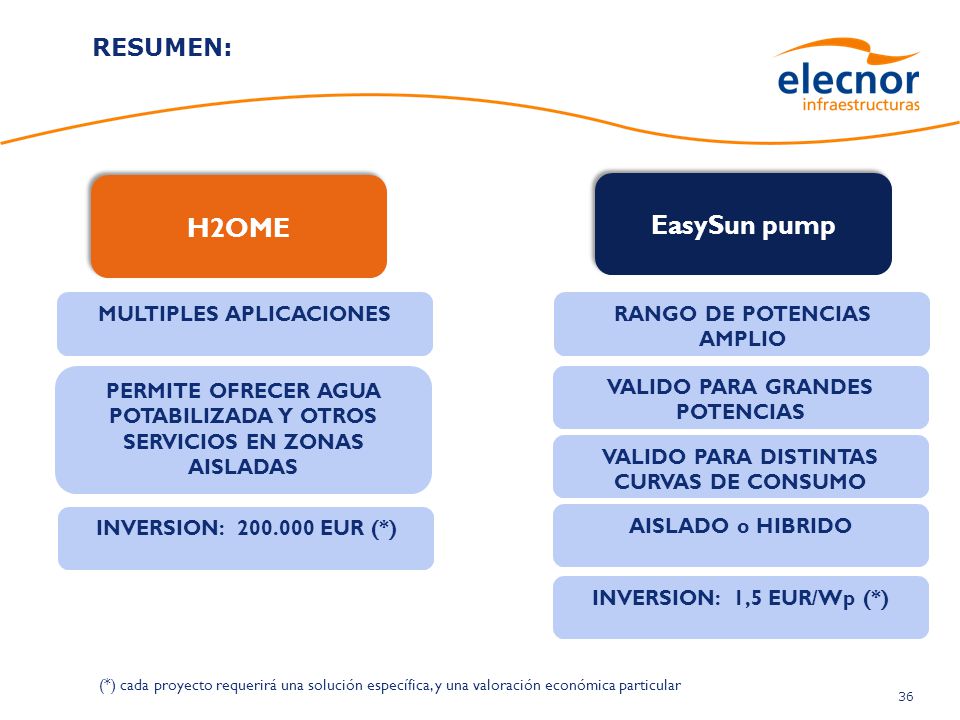

36 H2OME EasySun pump RESUMEN: MULTIPLES APLICACIONES
RANGO DE POTENCIAS AMPLIO PERMITE OFRECER AGUA POTABILIZADA Y OTROS SERVICIOS EN ZONAS AISLADAS VALIDO PARA GRANDES POTENCIAS VALIDO PARA DISTINTAS CURVAS DE CONSUMO INVERSION: EUR (*) AISLADO o HIBRIDO INVERSION: 1,5 EUR/Wp (*) (*) cada proyecto requerirá una solución específica, y una valoración económica particular

37 Para cualquier consulta o ampliación de información, contacte con:
Muchas gracias. Para cualquier consulta o ampliación de información, contacte con: Alberto Estallo Gavín Delegado Móvil: Tél.: Carlos Gómez Caicoya Responsable de Contratación Móvil: Tél.:
