Sistemas de control TI-2233
Miguel Rodríguez 1ª clase
2
Sistemas de control Representaciones de sistemas
Un buen control será posible si tenemos una buena representación del sistema, modelo matemático. Los Sistemas pueden ser: Lineales o no Lineales, estáticos o dinámicos, Variantes o invariantes en el tiempo. Utilizaremos la transformada de Laplace para hallar el sistema de ecuaciones diferenciales que describe un sistema.
3
Sistemas de control Representaciones de sistemas
Función de Transferencia Relación entre las entradas del sistema u(t) y las salidas y(t) puede ser escrita en la forma de una ecuación diferencial. Donde
4
Sistemas de control Representaciones de sistemas
Transformada de Laplace Hallando la salida en función de la entrada tenemos:
5
Sistemas de control Representaciones de sistemas
Ejemplo
6
Sistemas de control Representaciones de sistemas
La respuesta al impulso δ(t)
7
Sistemas de control Representaciones de sistemas
Respuesta al impulso instante t=0 Para el 2º instante Para todos los instantes Se llega a la función de convolución
8
Sistemas de control Representaciones de sistemas
En termino de la integral de convolución tenemos: Recordemos las propiedades de la convolución Al intercambiar la funciones tenemos la respuesta del sistema en función a la entrada
9
Sistemas de control Representaciones de sistemas
Linealización: (El Péndulo un sistema no linear) Si q es pequeño podemos truncar la serie de Taylor para el seno Y el sistema linealizado sería
10
Sistemas de control Representaciones de sistemas
Sistema masa-resorte En el intervalo –x1≤ x ≤x1 podemos aproximar linealmente el modelo a:
11
Sistemas de control Representaciones de sistemas
Diagramas de Bloques Básico
12
Sistemas de control Representaciones de sistemas
Diagramas de Bloques Manipulación Cascada Moviendo un punto de salida
13
Sistemas de control Representaciones de sistemas
Diagramas de Bloques Moviendo un punto de suma
14

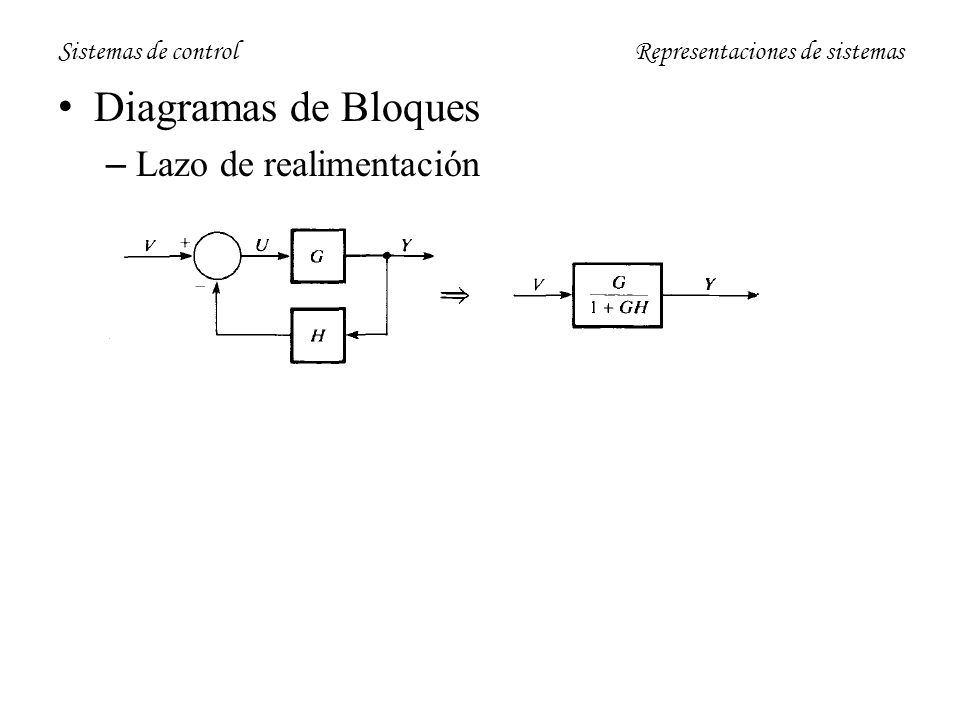

Sistemas de control Representaciones de sistemas
Diagramas de Bloques Lazo de realimentación
15
Sistemas de control Representaciones de sistemas
Diagramas de Bloques (Ejemplo)
16
Sistemas de control Representaciones de sistemas
Diagramas de Bloques (Ejemplo)
17
Sistemas de control Representaciones de sistemas
Diagramas de Bloques (Ejemplo)
18
Sistemas de control Representaciones de sistemas
Diagramas de Bloques (Ejemplo)
19
Sistemas de control Representaciones de sistemas
Diagramas de Bloques (Ejemplo)
20
Sistemas de control Representaciones de sistemas
Diagramas de Bloques Revisar el ejercicio de la figura Hacer los problemas
21
Sistemas de control Representaciones de sistemas
Sistemas físicos Mecánicos Eléctricos Etc. Basados en principios físicos como: Balance de masa y conservación de la energía
22
Sistemas de control Representaciones de sistemas
Sistemas físicos Redes Electrícas Modelo de un circuito RC
23
Sistemas de control Representaciones de sistemas
Sistemas físicos Sistemas Mecánicos Elementos Translación (Leyes de Newton) Amortiguador Resorte Masa
24
Sistemas de control Representaciones de sistemas
Sistema mecánico Hallar F(s)/W1(s)
25
Sistemas de control Representaciones de sistemas
Sistema mecánico
26
Sistemas de control Representaciones de sistemas
Sistema mecánico rotacional Variables Torque q(t) Velocidad angular w(t) Resistencia rotacional Compliancia (Resorte rotacional)
27
Sistemas de control Representaciones de sistemas
Sistema mecánico rotacional Inercia rotacional Hallar Q(s)/W(s)
28
Sistemas de control Representaciones de sistemas
Sistema mecánico rotacional
29
Sistemas de control Representaciones de sistemas
Analogía con circuitos eléctricos Eléctrica Mecánica Mecánica (rotacional) Corriente , I(s) Fuerza, F(s) Torque, Q(s) Voltaje, V(s) Velocidad, W(s) Velocidad angular, W(s) Conductancia, 1/R Amortiguador , B Damper, B Inductancia, L Compliancia del resorte, 1/K Compliancia Torsional, 1/K Capacitancia,C Masa, M Inercia, J
30
Sistemas de control Representaciones de sistemas
Ejemplo:
31
Sistemas de control Representaciones de sistemas
Componentes Electromecánicos El Motor DC
32
Sistemas de control Representaciones de sistemas
Componentes Electromecánicos El Motor DC Ecuaciones físicas de Transformación Existen dos configuraciones, armadura controlada o rotor controlado
33
Sistemas de control Representaciones de sistemas
Componentes Electromecánicos El Motor DC Control por la armadura Donde
34
Sistemas de control Representaciones de sistemas
Componentes Electromecánicos El Motor DC Control por armadura
35
Sistemas de control Representaciones de sistemas
Componentes Electromecánicos El Motor DC Control por campo Donde
36
Sistemas de control Representaciones de sistemas
Componentes Electromecánicos El Motor DC Control por rotor
37
Sistemas de control Representaciones de sistemas
Hacer los problemas Hacer el problema 2.7 (otra representación de sistemas físicos)
38
Sistemas de control Ejercicios
39
Sistemas de control Ejercicios
