ANALISIS DE RESPUESTA DE SISTEMAS

Copias: 1
ANALISIS DE RESPUESTA DE SISTEMAS MC MIGUEL ANGEL SERRANO LOPE.

Presentaciones similares


Presentación del tema: "ANALISIS DE RESPUESTA DE SISTEMAS"— Transcripción de la presentación:

1 ANALISIS DE RESPUESTA DE SISTEMAS
SISTEMAS Y SEÑALES ANALISIS DE RESPUESTA DE SISTEMAS MASEL 2010

2

3 Contenidos Introducción Modelo matemático del sistema
Descripción del sistema Ensayos en planta real y modelada Control del sistema Conclusiones

4 Modelo matemático del sistema
La modelización es el primer paso en el diseño de un lazo de control,hay dos principios fundamentales para conocer la dinámica del sistema. 1) Deducir su comportamiento a partir de las leyes físicas que lo rigen. Ecuaciones de Newton-Euler. 2)Excitar el sistema con una señal y observar o medir su comportamiento frente a este estímulo. Respuesta a un escalón,rampa,impulso, sinusoidal

5

6

7

8

9 FUNCION DE TRANSFERENCIA
LA FUNCION DE TRANSFERENCIA ES LA RELACION ENTRE UNA VARIABLE Y OTRA CON RESPECTO AL OPERANDO LAPLACIANO. PARA CIRCUITOS ELECTRICOS LA FUNCION DE TRANSFERENCIA MAS USADA ES LA QUE RELACIONA EL VOLTAJE DE ENTRADA CON EL VOLTAJE DE SALIDA :

10 CONSTRUCCION DE MODELOS ELECTRICOS DE SISTEMAS
Para cualquier sistema mecánico se puede desarrollar un modelo matemático, aplicando al sistema las leyes de Newton. En el modelado matemático de sistemas mecánicos pueden necesitarse tres elementos básicos: elementos de inercia, de resorte, y elementos amortiguadores.

11 CONSTRUCCION DE MODELOS ELECTRICOS DE SISTEMAS

12 METODOLOGIA PARA ANALOGIAS ELECTRICAS

13

14

15 EJEMPLO 1

16

17

18 OBTENER LA FT DEL VOLTAJE DE SALIDA ENTRE EL VOLTAJE DE ENTRADA
OBTENER LA FT DEL VOLTAJE DE SALIDA ENTRE EL VOLTAJE DE ENTRADA. 1) SE OBTIENEN LAS ECUACIONES DE VOLTAJES POR LEYES DE KIRCHOFF El diagrama de Bloques correspondiente Ei(s) + 1/(sL+R) -Eo(s) I(s)

19 PARA EL VOLTAJE DE SALIDA EN EL CAPACITOR
I(s) 1/sC Vo(s) UNIENDO AMBOS DIAGRAMAS , SE TIENE EL SIGUIENTE DIAGRAMA DE BLOQUES I(s) 1/sC Vo(s) Ei(s) + 1/(sL+R) -Eo(s)

20 Algebra de bloques

21

22 MULTIPLICANDO AMBOS BLOQUES
Ei(s) + 1/(s2 LC+ sR) -Eo(s) Eo(s) APLICANDO REDUCCION DE BLOQUES Ei(s) Eo(s) FUNCION DE TRANSFERENCIA DEL CIRCUITO RLC

23 FT MEDIANTE OTRO METODO
LAS ECUACIONES DE LA MALLA, DE ACUERDO A LA LEY DE VOLTAJES DE KIRCHHOFF OBTENIENDO LA TRANSFORMADA DE LAPLACE, CON CONDICIONES INICIALES IGUAL A CERO

24 HACIENDO EL COCIENTE DE LA SEÑAL DE SALIDA CON RESPECTO A LA ENTRADA SE TIENE LA FT.
CON ESTA FT, SE PUEDE AHORA OBTENER LA RESPUESTA A DIFERENTES SEÑALES DE ENTRADA TIPICAS Y SABER EL COMPORTAMIENTO DEL SISTEMA.

25 UTILIZAR MATLAB PARA OBTENER LAS RESPUESTAS DEL SISTEMA.
DAR VALORES A R,L Y C R=10 KOHMS C=22 uF L=10 mH UTILIZANDO UNA SEÑAL DE ENTRADA ESCALON, CUYA TRANSF DE LAPLACE ES: 1/s

26

27

28 UTILIZAR MATLAB PARA OBTENER LAS RESPUESTAS DEL SISTEMA.
UTILIZANDO UNA SEÑAL DE ENTRADA impulso, CUYA TRANSF DE LAPLACE ES: s

29

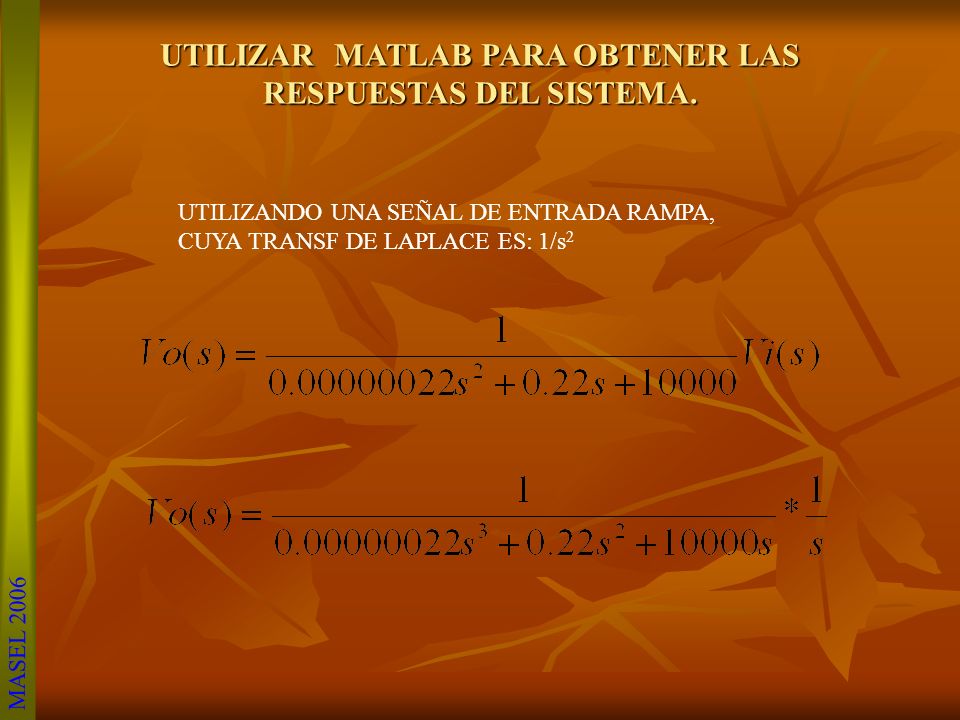

30 UTILIZAR MATLAB PARA OBTENER LAS RESPUESTAS DEL SISTEMA.
UTILIZANDO UNA SEÑAL DE ENTRADA RAMPA, CUYA TRANSF DE LAPLACE ES: 1/s2

31

32 GRAFICAS DE BODE RESPUESTA EN FRECUENCIA DE SISTEMAS O BARRIDO DE FRECUENCIAS LA SEÑAL DE ENTRADA ES SINUSOIDAL DE VARIAS FRECUECIAS.

33

34 UTILICE EL PROGRAMA TINA, Y OBTENGA LA RESPUESTA DEL CIRCUITO
RLC A DIFERENTES SEÑALES DE PRUEBA ,ASI COMO LA RESPUESTA EN FRECUENCIA

35

36 RESPUESTA TRANSITORIA DE UN CIRCUITO RC

37

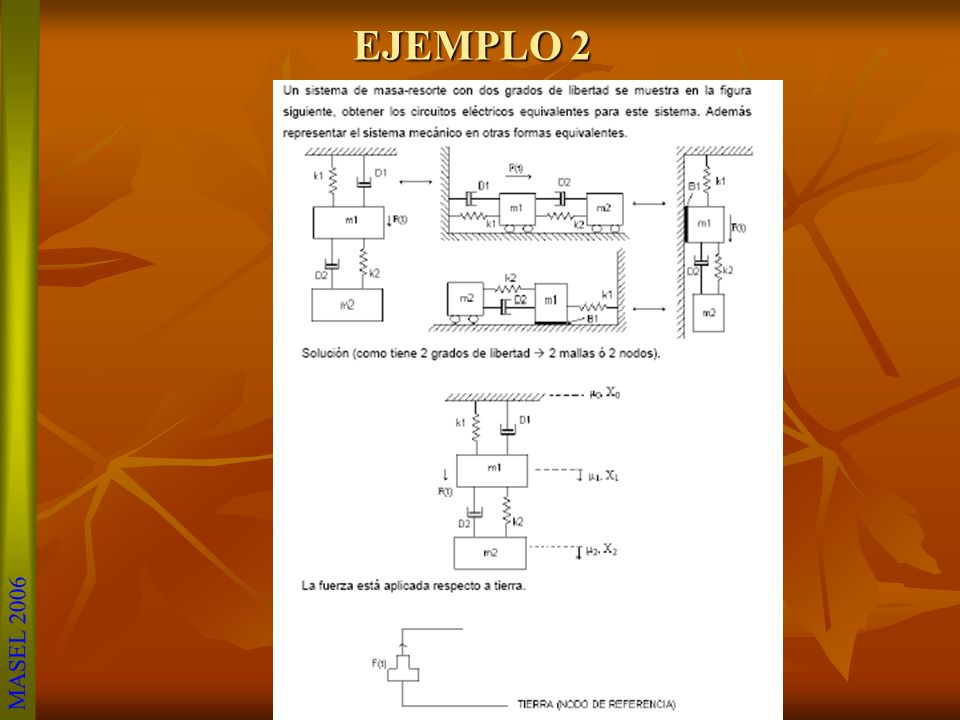

38 EJEMPLO 2

39

40

41

42

43 OBTENGA LA FT INDICADA , DESPUES PROPONGA LOS VALORES DE R,L Y C Y OBTENGA LA RESPUESTA A LAS SEÑALES DE ENTRADA ESCALON,RAMPA, IMPULSO Y SINUSOIDAL

44 ACTIVIDAD 1 PARA EL SIGUIENTE SISTEMA MECANICO: OBTENGA LA FT SUGERIDA POR USTED, ASI COMO LA ANALOGIA DIRECTA, LA RESPUESTA A FUNCIONES DE ENTRADA ESCALON, RAMPA, IMPULSO Y SINUSOIDAL

45 ENTORNO SIMULINK

46

47 CREACION DE UN MODELO EN SIMULINK

48

49

50

51

52

53 SIMULACION DE UN SISTEMA DESCRITO POR UNA ECUACION DIFERENCIAL

54

55

56

57 “EL RETO ES LA FORMA ADECUADA DE VER UN INCONVENIENTE,E INCONVENIENTE ES LA FORMA EQUIVOCADA DE VER UN RETO”

58
