1 Crash Course Logic Works Barbara Vazquez William Sanchez Jose A Matos Universidad de Puerto Rico Recinto Universitario de Mayagüez Departamento de Ingeniería Eléctrica y Computadoras

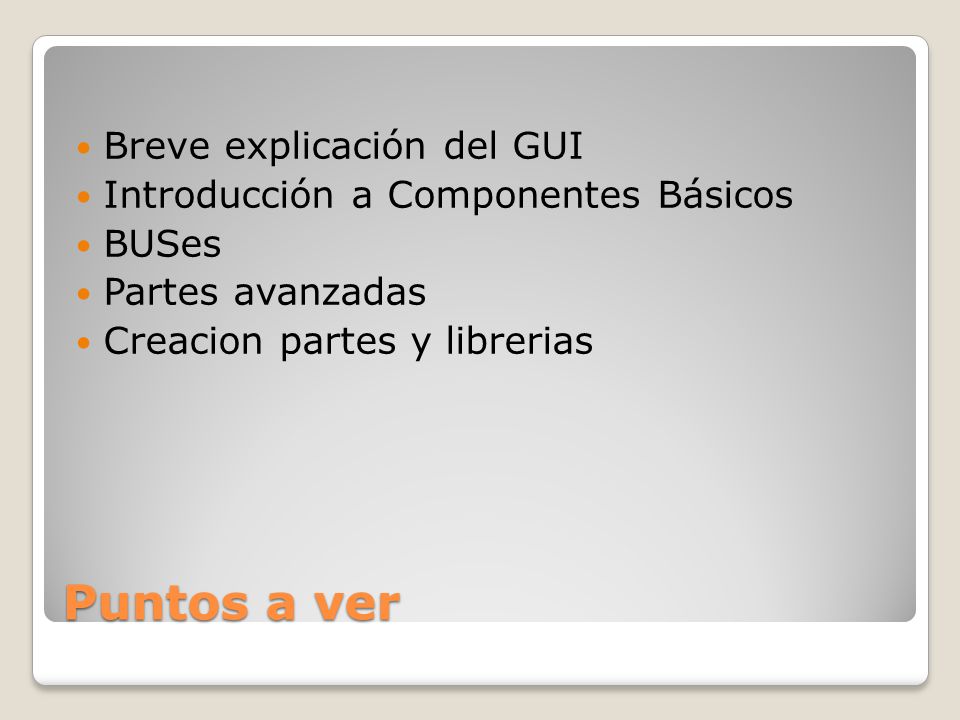

2 Puntos a ver Breve explicación del GUI Introducción a Componentes Básicos BUSes Partes avanzadas Creacion partes y librerias

3 Componentes Basicos

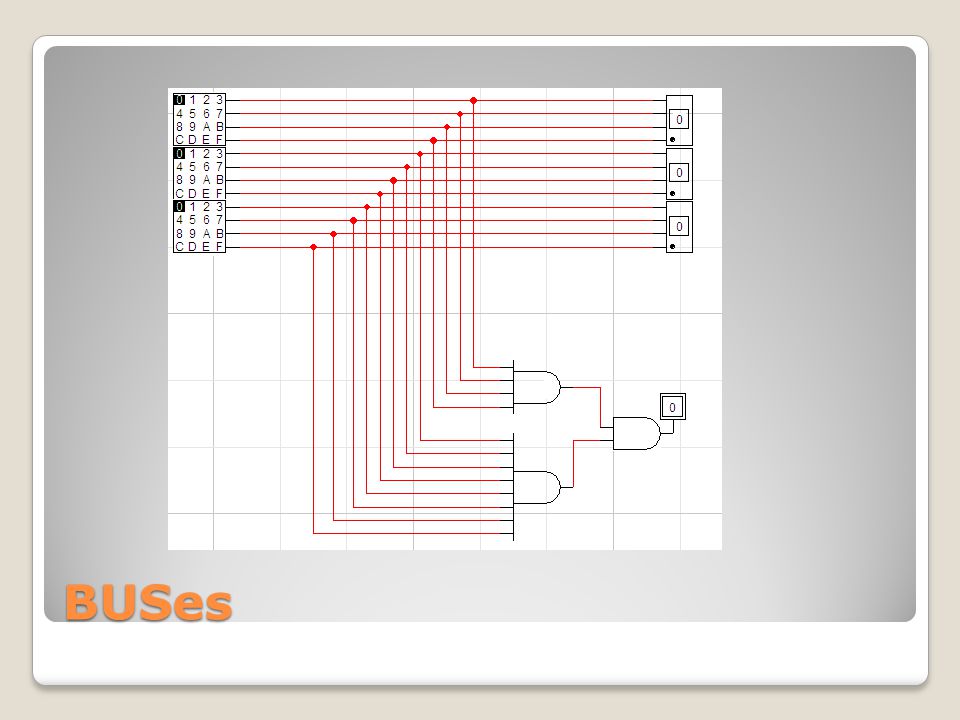

4 BUSes

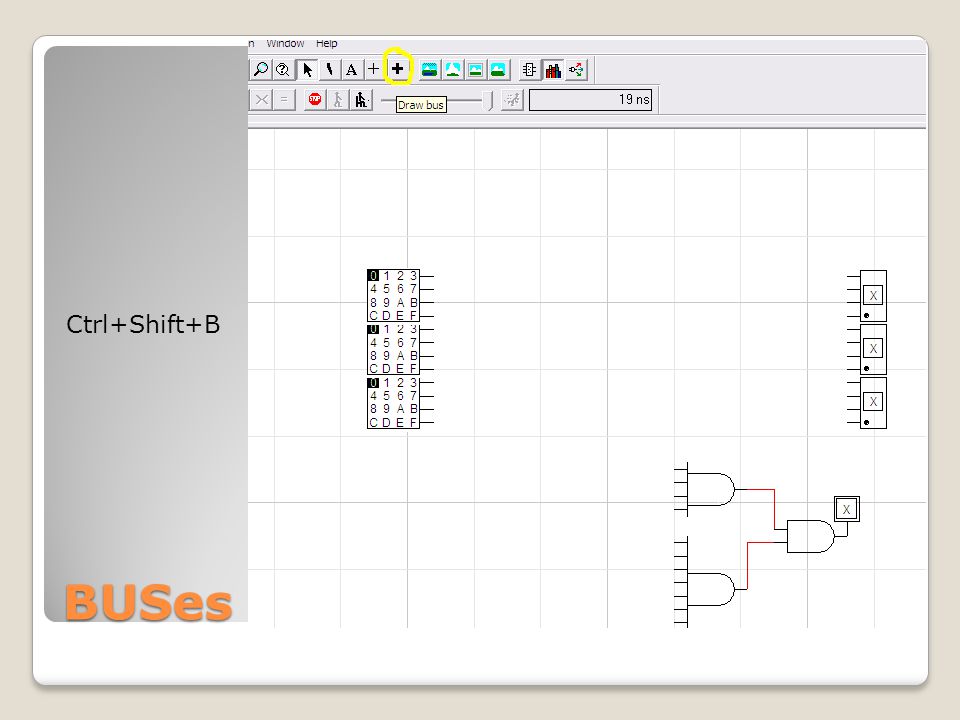

5 BUSes Ctrl+Shift+B

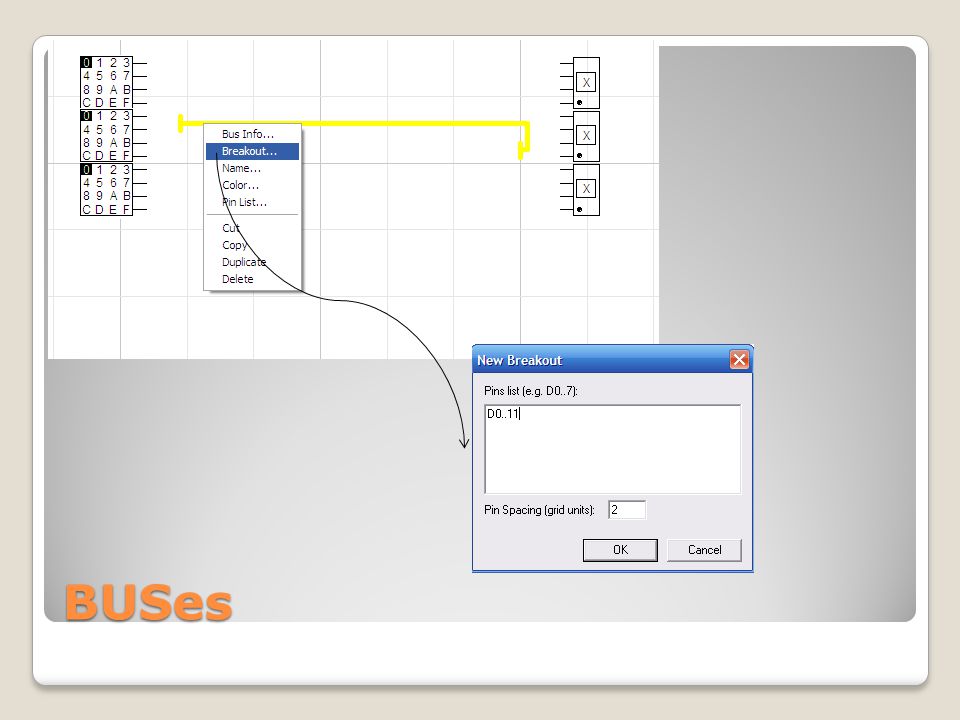

6 BUSes

7 Partes Avanzadas Sumadores Counters Clock Decoders Mux Ports Registros

8 Crear partes y librerias

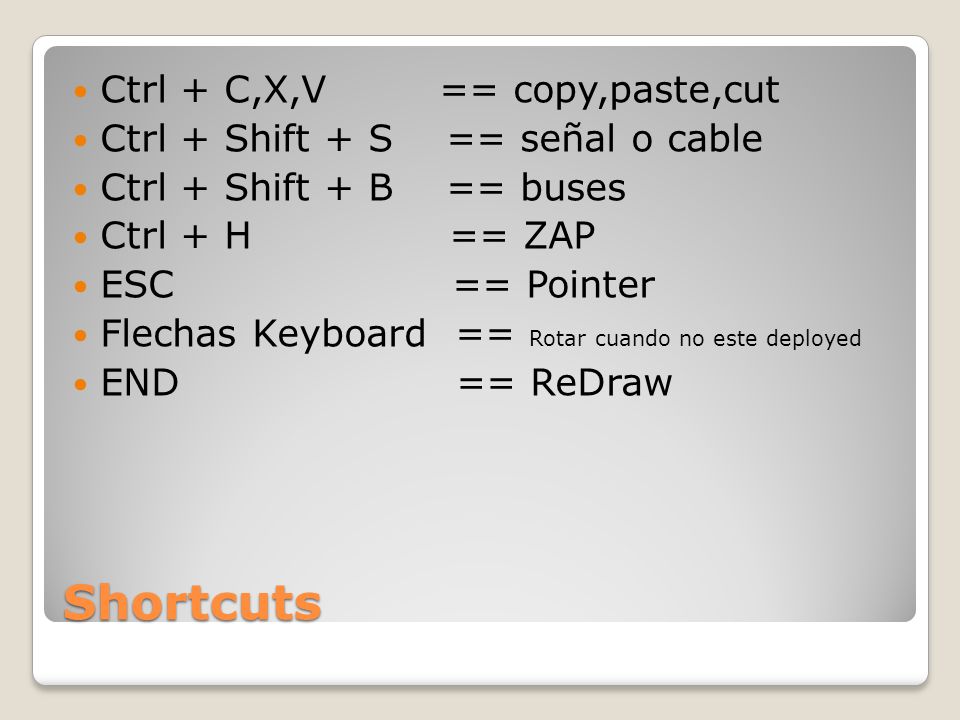

9 Shortcuts Ctrl + C,X,V == copy,paste,cut Ctrl + Shift + S == señal o cable Ctrl + Shift + B == buses Ctrl + H == ZAP ESC == Pointer Flechas Keyboard == Rotar cuando no este deployed END == ReDraw

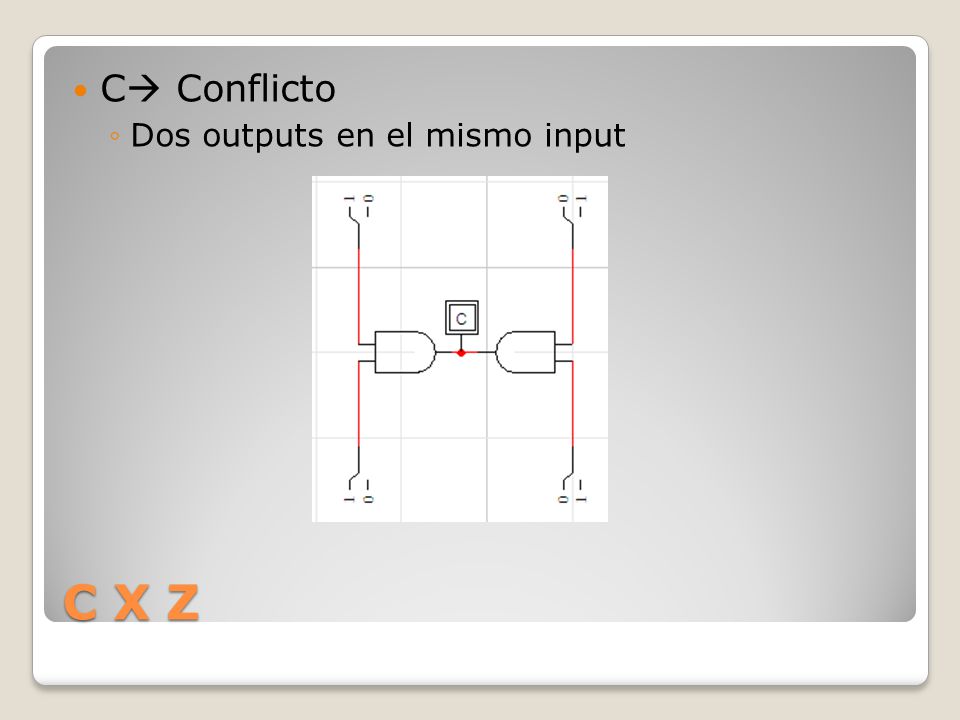

10 C X Z C  Conflicto ◦Dos outputs en el mismo input

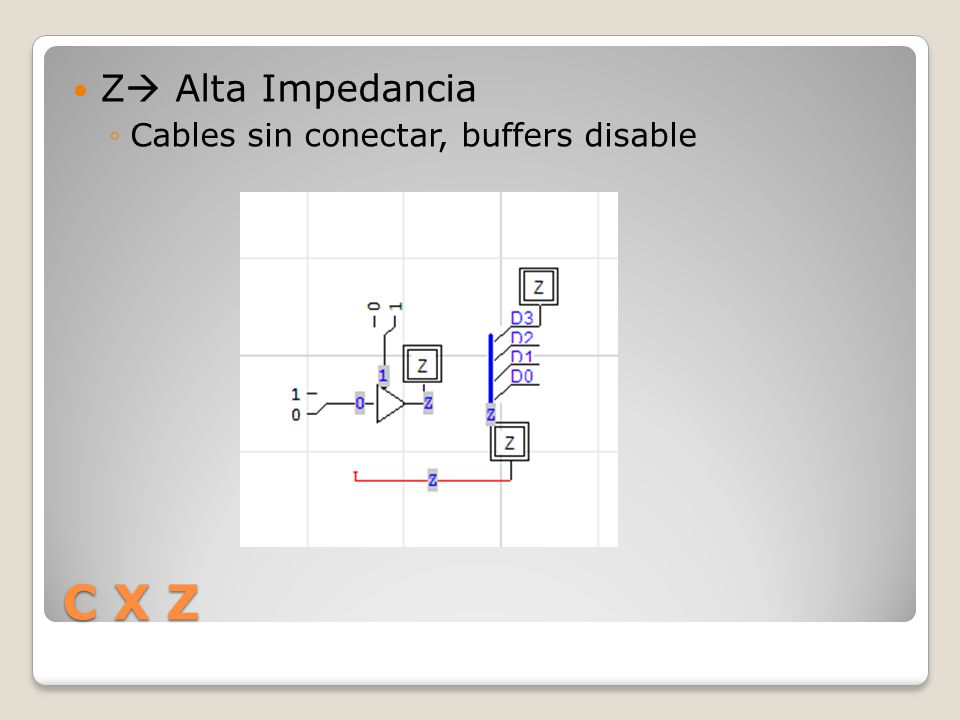

11 C X Z Z  Alta Impedancia ◦Cables sin conectar, buffers disable

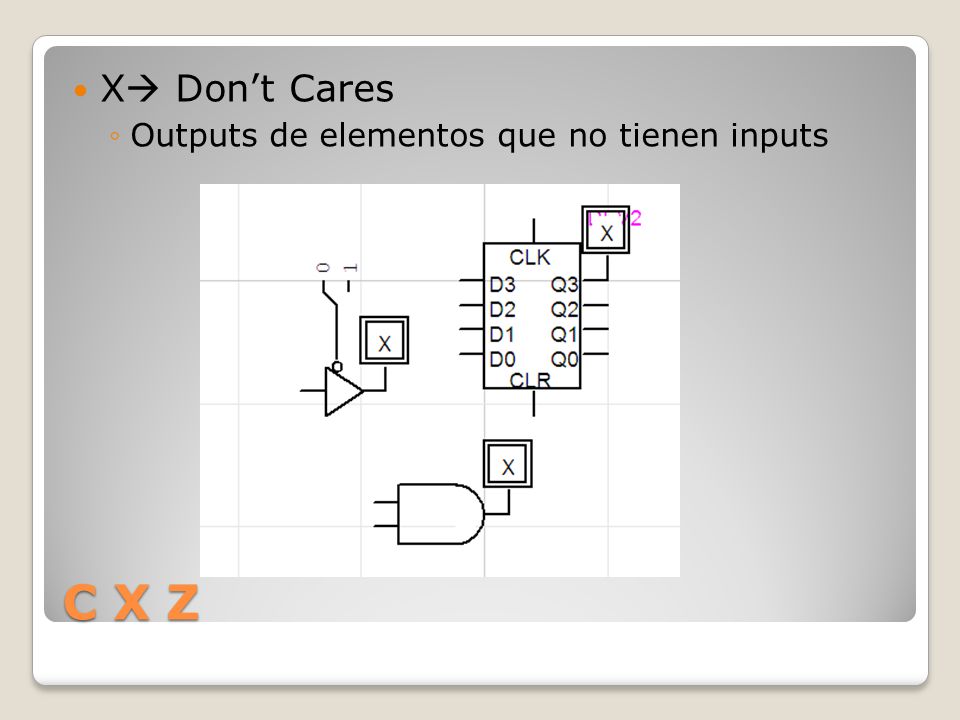

12 C X Z X  Don’t Cares ◦Outputs de elementos que no tienen inputs

13 THE END
