SuperStack II Hubs 1 1 1 1 1.

Presentación del tema: "SuperStack II Hubs 1 1 1 1 1."— Transcripción de la presentación:

1 SuperStack II Hubs 1 1 1 1 1

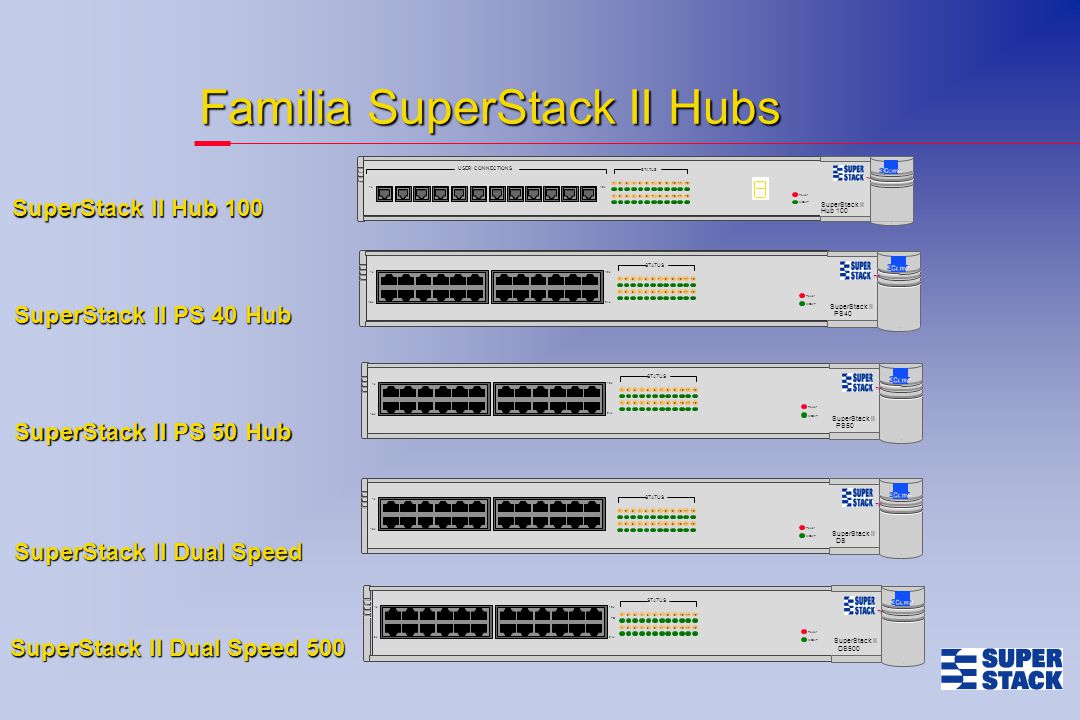

2 Familia SuperStack II Hubs
STATUS Power MGMT 12x 1x ™ SuperStack II Hub 100 R USER CONNECTIONS 1 2 3 4 5 6 7 8 9 10 11 12 SuperStack II Hub 100 12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 SuperStack II PS 40 Hub 1x 13x ™ SuperStack II PS50 R STATUS Power MGMT 12x 24x 1 2 3 4 5 6 7 8 9 10 11 12 SuperStack II PS 50 Hub R 1x STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 ™ 13x SuperStack II DS SuperStack II Dual Speed R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 1x 12x ™ TC SuperStack II Dual Speed 500 13x 24x SuperStack II DS500

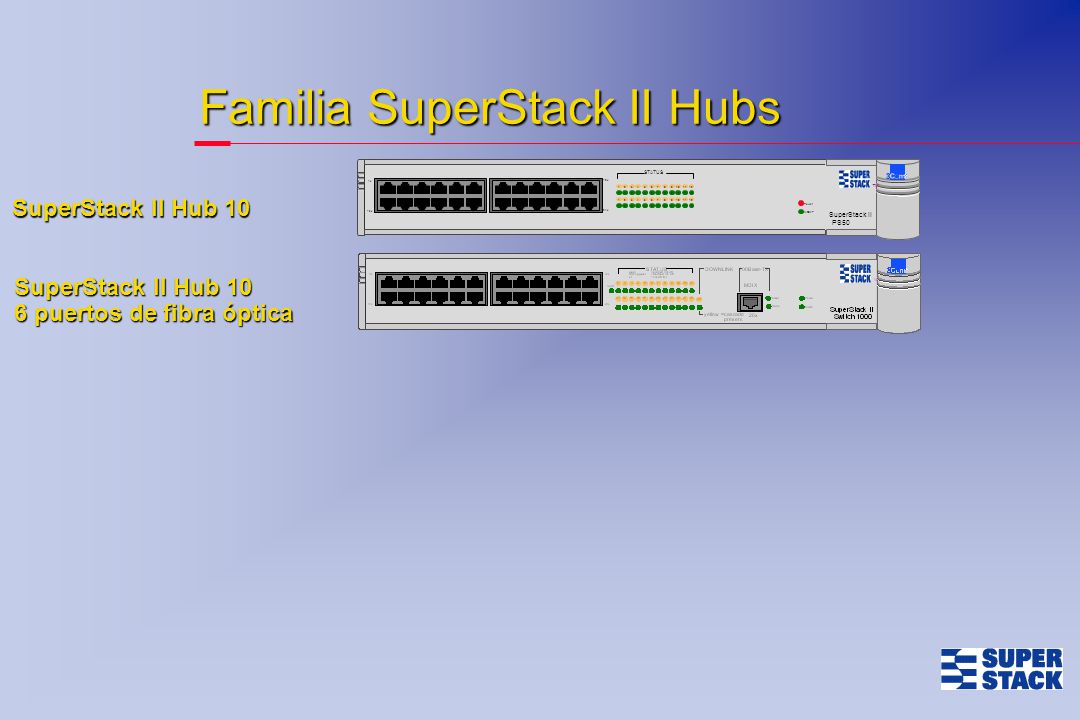

3 Familia SuperStack II Hubs
1x 13x ™ SuperStack II PS50 R STATUS Power MGMT 12x 24x 1 2 3 4 5 6 7 8 9 10 11 12 SuperStack II Hub 10 SuperStack II Hub 10 6 puertos de fibra óptica

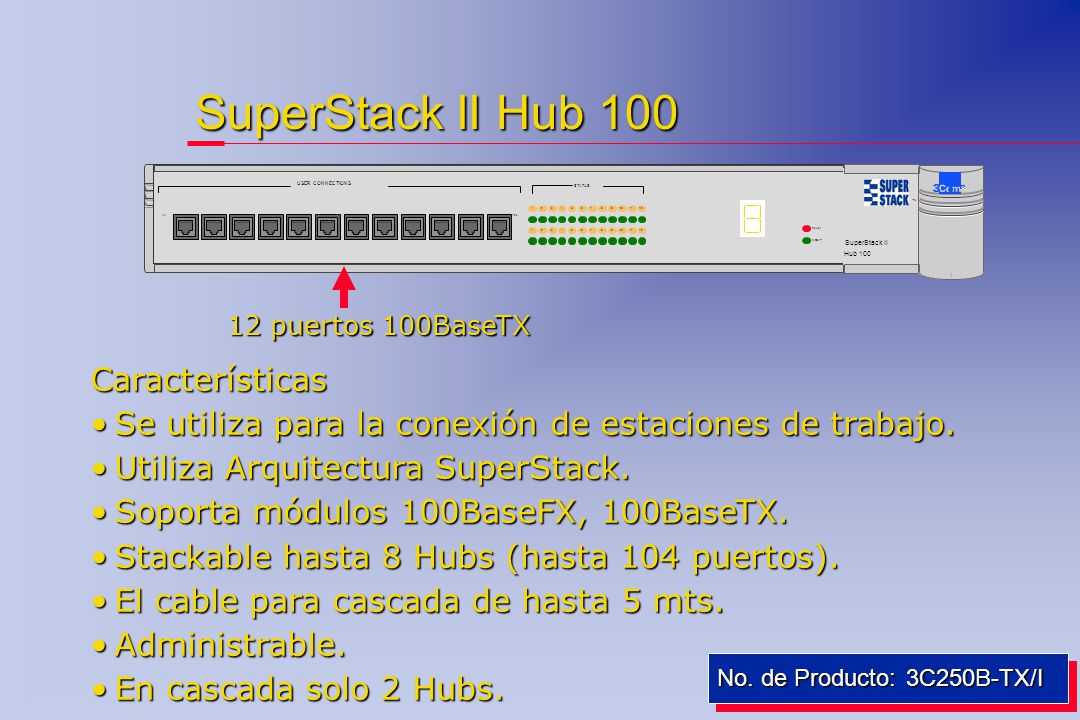

4 SuperStack II Hub 100 Características
STATUS Power MGMT 12x 1x ™ SuperStack II Hub 100 R USER CONNECTIONS 1 2 3 4 5 6 7 8 9 10 11 12 12 puertos 100BaseTX Características Se utiliza para la conexión de estaciones de trabajo. Utiliza Arquitectura SuperStack. Soporta módulos 100BaseFX, 100BaseTX. Stackable hasta 8 Hubs (hasta 104 puertos). El cable para cascada de hasta 5 mts. Administrable. En cascada solo 2 Hubs. No. de Producto: 3C250B-TX/I

5 SuperStack II Port Switch Hub 40
12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 12 o 24 puertos 10BaseT Características Utiliza Arquitectura SuperStack. Soporta módulos 10BaseFL, 10BaseT. Cuenta con 4 Backplane no interconectados. Permite el uso de módulo Hot- Swapp. Tiene dos slots para Transceiver. Stackable hasta 10 PS40. Administrable. No. de Producto:3C puertos 3C puertos

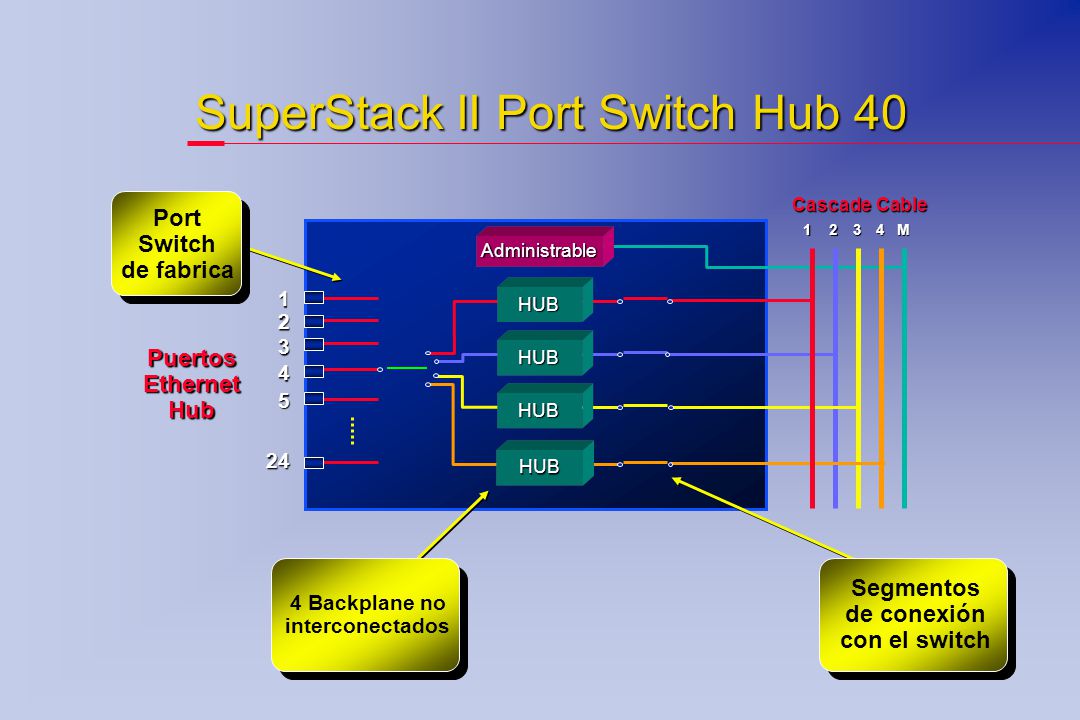

6 SuperStack II Port Switch Hub 40
Cascade Cable Port Switch de fabrica 1 2 3 4 M Administrable HUB 1 2 3 HUB Puertos Ethernet Hub 4 5 HUB HUB 24 4 Backplane no interconectados Segmentos de conexión con el switch

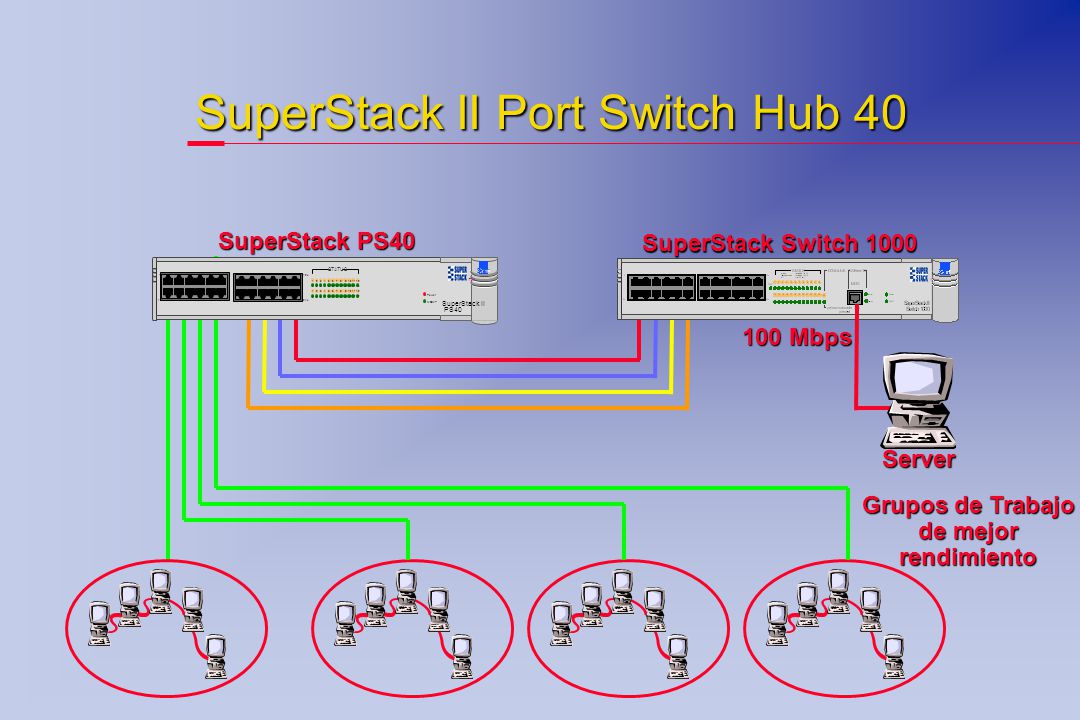

7 SuperStack II Port Switch Hub 40
SuperStack PS40 SuperStack Switch 1000 12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 100 Mbps Server Grupos de Trabajo de mejor rendimiento

8 SuperStack II Port Switch Hub 50
12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 Nuevo 24 puertos 10BaseT Características Utiliza Arquitectura SuperStack. Soporta módulos 10BaseFL, 10BaseT. Soporta módulos 100BaseFX, 100BaseTX. Tiene un solo slot para Transceiver. Cuenta con 4 Backplane que pueden o no interconectarse y pueden switcharse por software. Administrable. Permite el sistema Hot- Swapp. No. de Producto: 3C16450

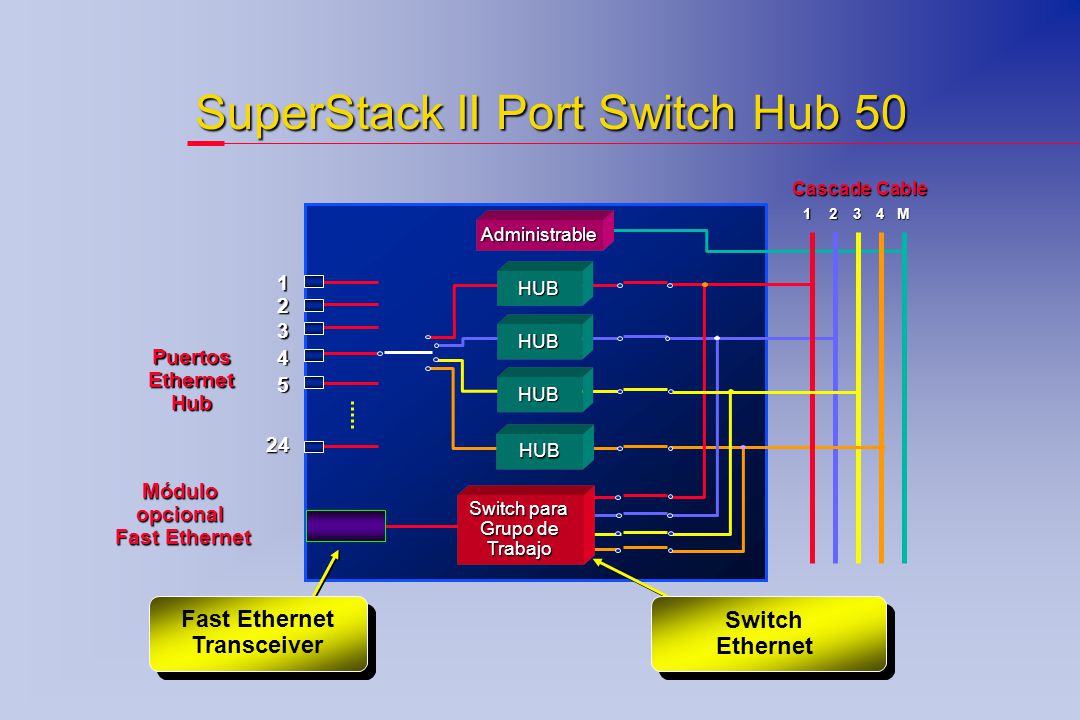

9 SuperStack II Port Switch Hub 50
Cascade Cable 1 2 3 4 M Administrable HUB 1 2 3 HUB Puertos Ethernet Hub 4 5 HUB HUB 24 Módulo opcional Fast Ethernet Switch para Grupo de Trabajo Fast Ethernet Transceiver Switch Ethernet

10 SuperStack II Port Switch Hub 40 & 50
10BASE-TX 10BASE-FL TX RX loss LINK R Módulo Transceiver 10BaseT Módulo Transceiver 10Base FL Características Soporta 2 pares categoría 5. Segmentos de 100 metros de cable UTP o STP. Velocidad de 10 Mbps. Características Soporta fibra óptica multimodo del tipo 62.5/125 µm. Conector ST. Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica. Velocidad de 10 Mbps. No de Producto : 3C12063 No de Producto : 3C1206-5

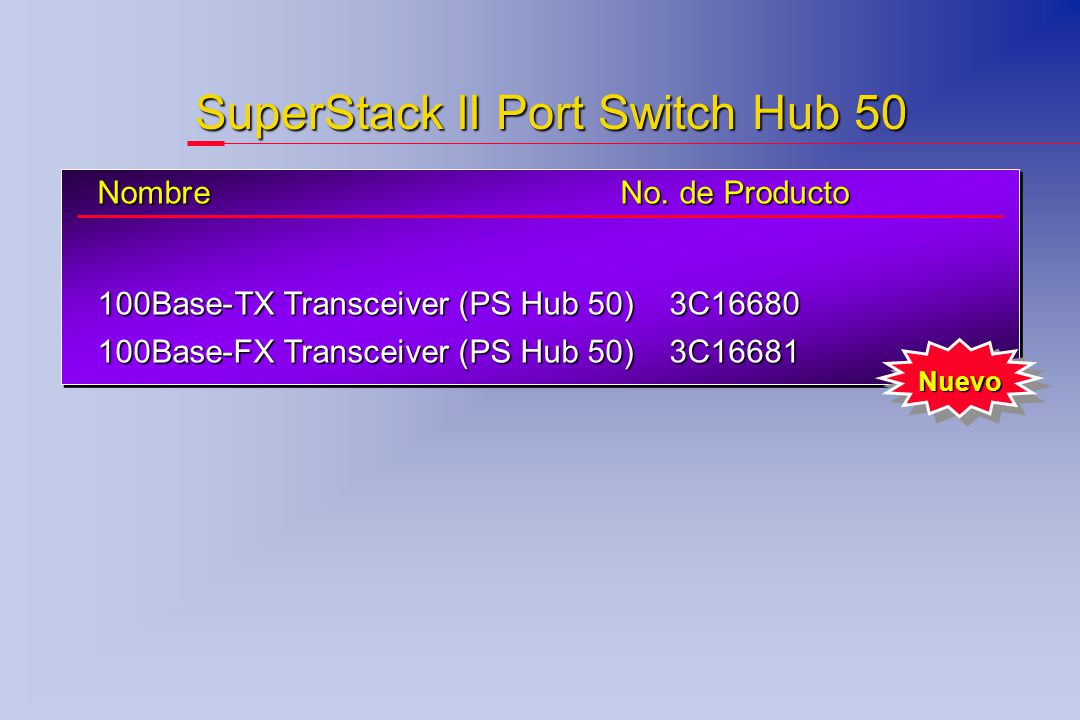

11 SuperStack II Port Switch Hub 50
Nombre No. de Producto 100Base-TX Transceiver (PS Hub 50) 3C16680 100Base-FX Transceiver (PS Hub 50) 3C16681 Nuevo

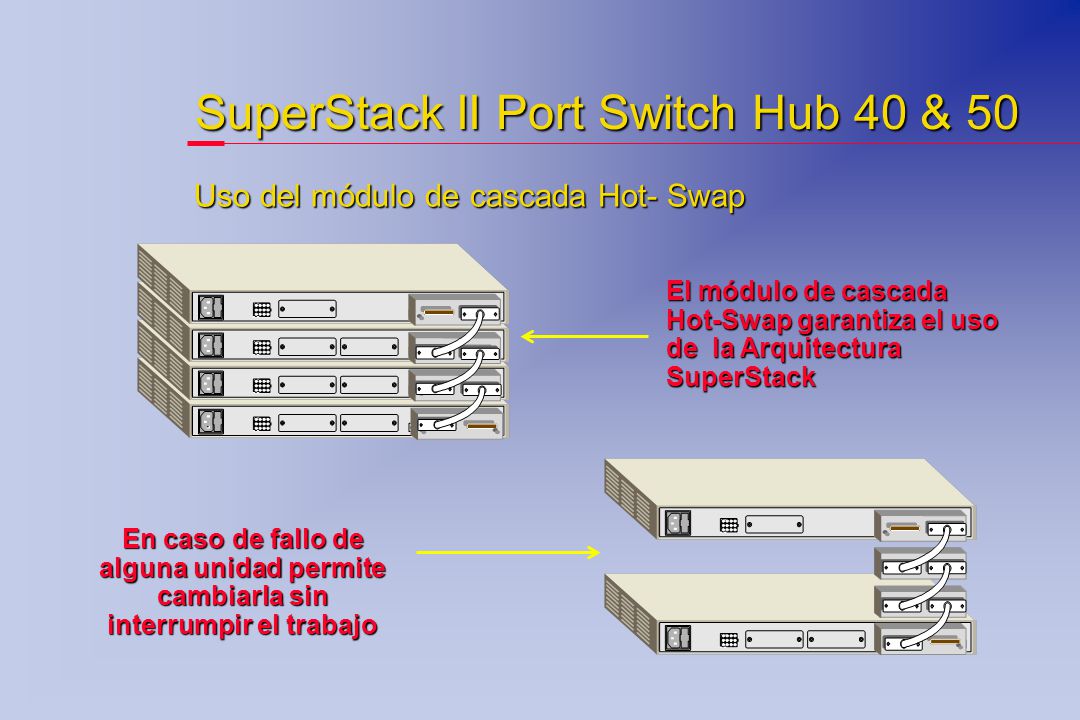

12 SuperStack II Port Switch Hub 40 & 50
Uso del módulo de cascada Hot- Swap El módulo de cascada Hot-Swap garantiza el uso de la Arquitectura SuperStack En caso de fallo de alguna unidad permite cambiarla sin interrumpir el trabajo

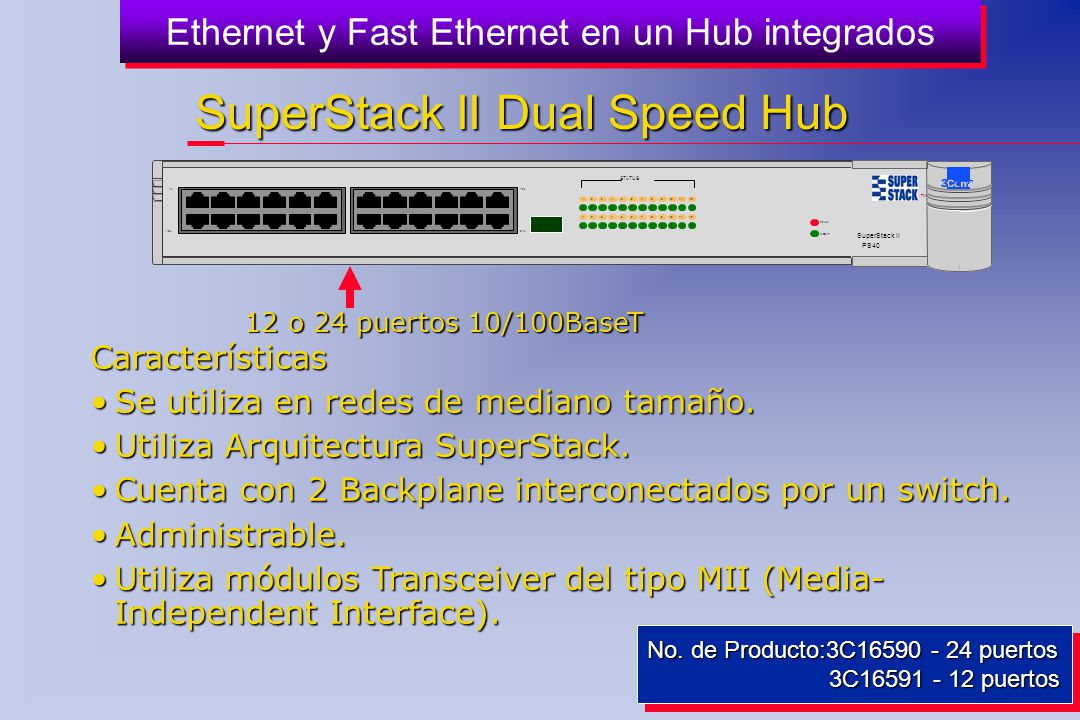

13 SuperStack II Dual Speed Hub
Ethernet y Fast Ethernet en un Hub integrados SuperStack II Dual Speed Hub 12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 12 o 24 puertos 10/100BaseT Características Se utiliza en redes de mediano tamaño. Utiliza Arquitectura SuperStack. Cuenta con 2 Backplane interconectados por un switch. Administrable. Utiliza módulos Transceiver del tipo MII (Media-Independent Interface). No. de Producto:3C puertos 3C puertos

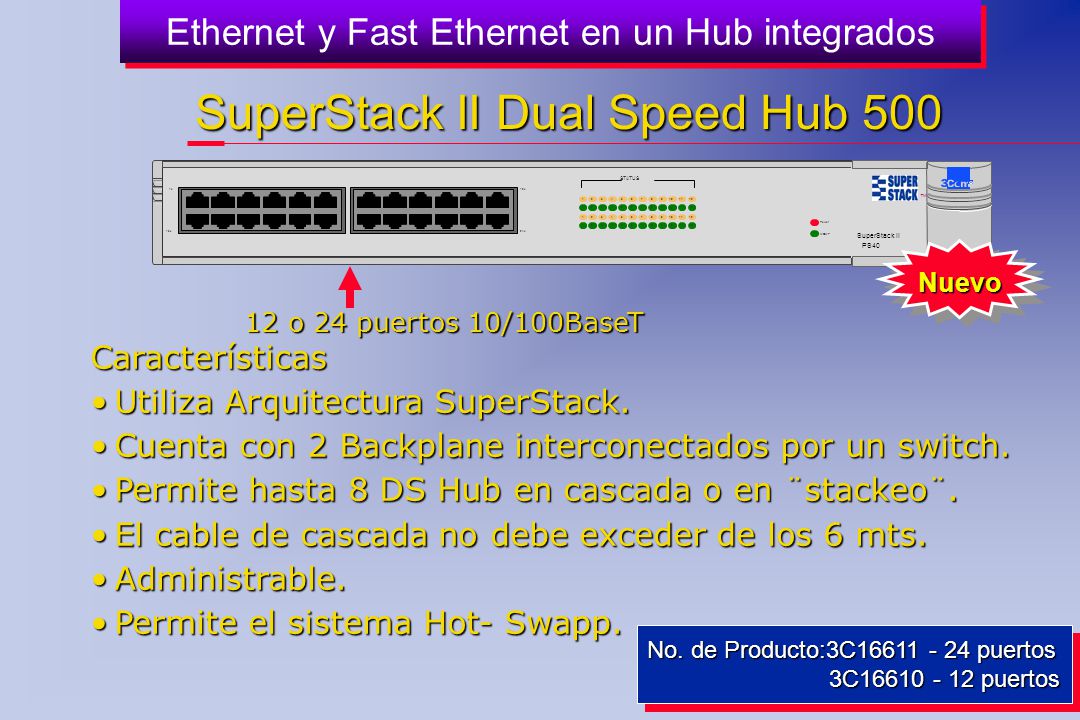

14 SuperStack II Dual Speed Hub 500
Ethernet y Fast Ethernet en un Hub integrados SuperStack II Dual Speed Hub 500 12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 Nuevo 12 o 24 puertos 10/100BaseT Características Utiliza Arquitectura SuperStack. Cuenta con 2 Backplane interconectados por un switch. Permite hasta 8 DS Hub en cascada o en ¨stackeo¨. El cable de cascada no debe exceder de los 6 mts. Administrable. Permite el sistema Hot- Swapp. No. de Producto:3C puertos 3C puertos

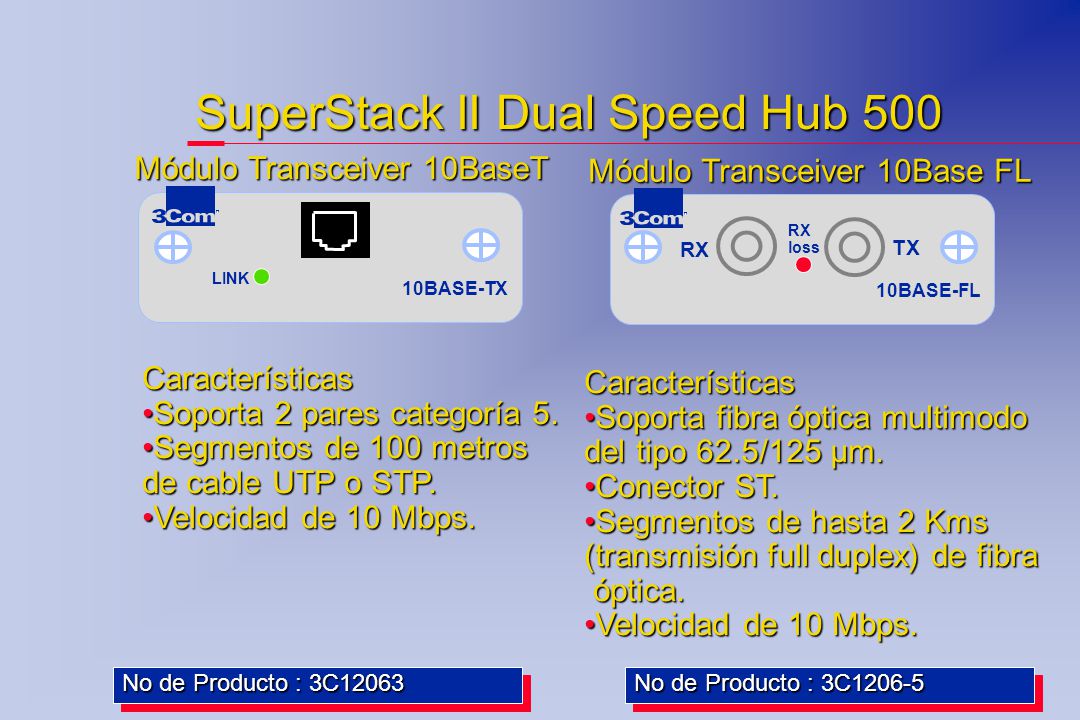

15 SuperStack II Dual Speed Hub 500
No de Producto : 3C1206-5 No de Producto : 3C12063 10BASE-TX 10BASE-FL TX RX loss LINK R Módulo Transceiver 10BaseT Módulo Transceiver 10Base FL Características Soporta 2 pares categoría 5. Segmentos de 100 metros de cable UTP o STP. Velocidad de 10 Mbps. Soporta fibra óptica multimodo del tipo 62.5/125 µm. Conector ST. Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica.

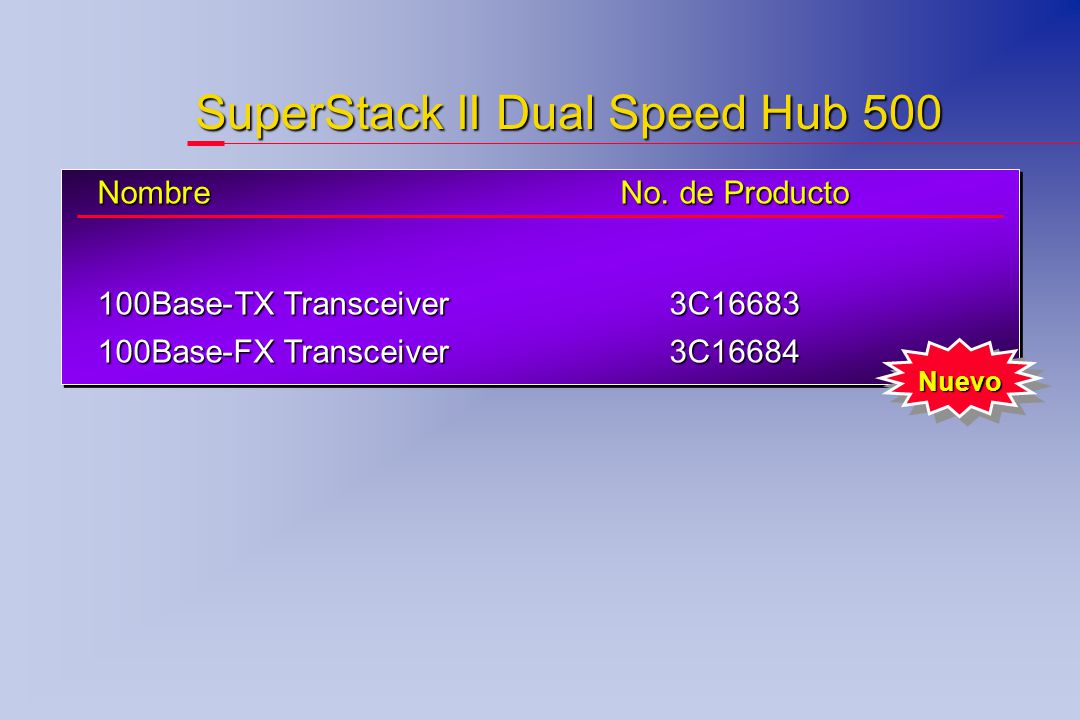

16 SuperStack II Dual Speed Hub 500
Nombre No. de Producto 100Base-TX Transceiver 3C16683 100Base-FX Transceiver 3C16684 Nuevo

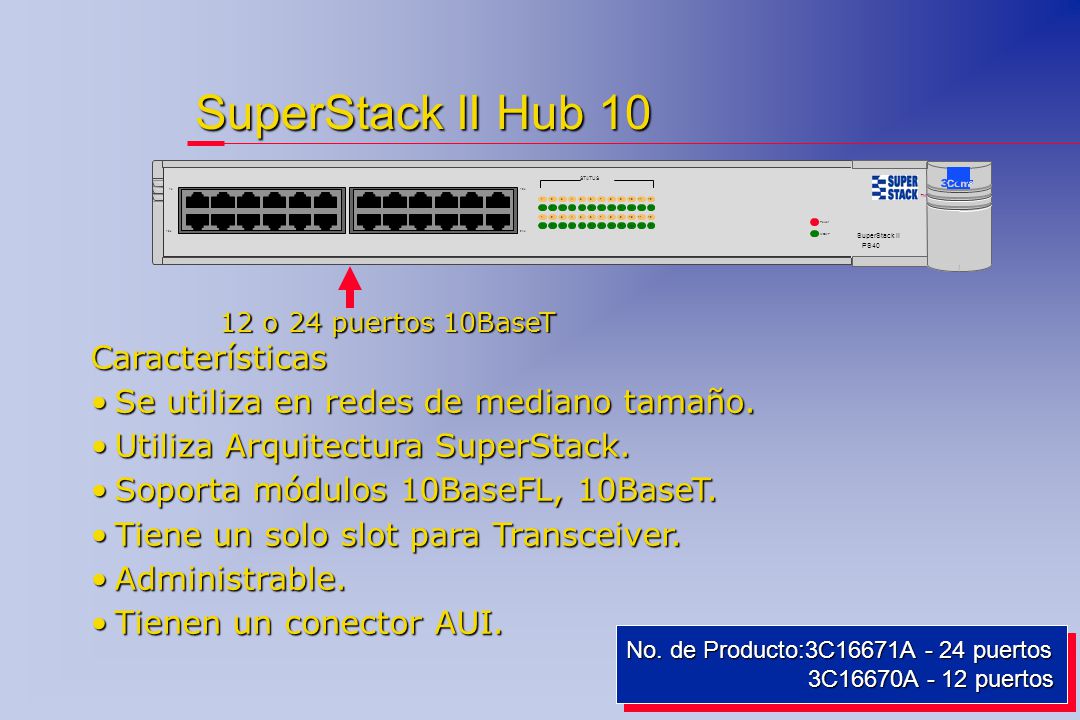

17 SuperStack II Hub 10 Características
12x 24x 1x 13x ™ SuperStack II PS40 R STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 12 o 24 puertos 10BaseT Características Se utiliza en redes de mediano tamaño. Utiliza Arquitectura SuperStack. Soporta módulos 10BaseFL, 10BaseT. Tiene un solo slot para Transceiver. Administrable. Tienen un conector AUI. No. de Producto:3C16671A - 24 puertos 3C16670A - 12 puertos

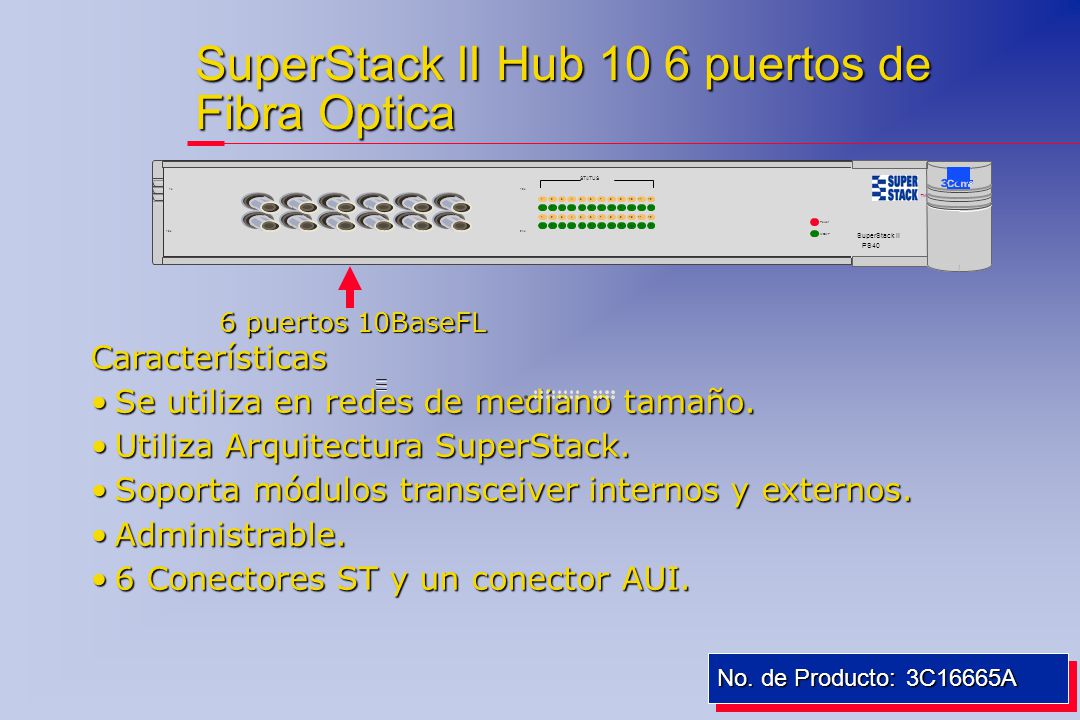

18 SuperStack II Hub 10 6 puertos de Fibra Optica
STATUS Power MGMT 1 2 3 4 5 6 7 8 9 10 11 12 1x 12x ™ 13x 24x SuperStack II PS40 6 puertos 10BaseFL Características Se utiliza en redes de mediano tamaño. Utiliza Arquitectura SuperStack. Soporta módulos transceiver internos y externos. Administrable. 6 Conectores ST y un conector AUI. No. de Producto: 3C16665A

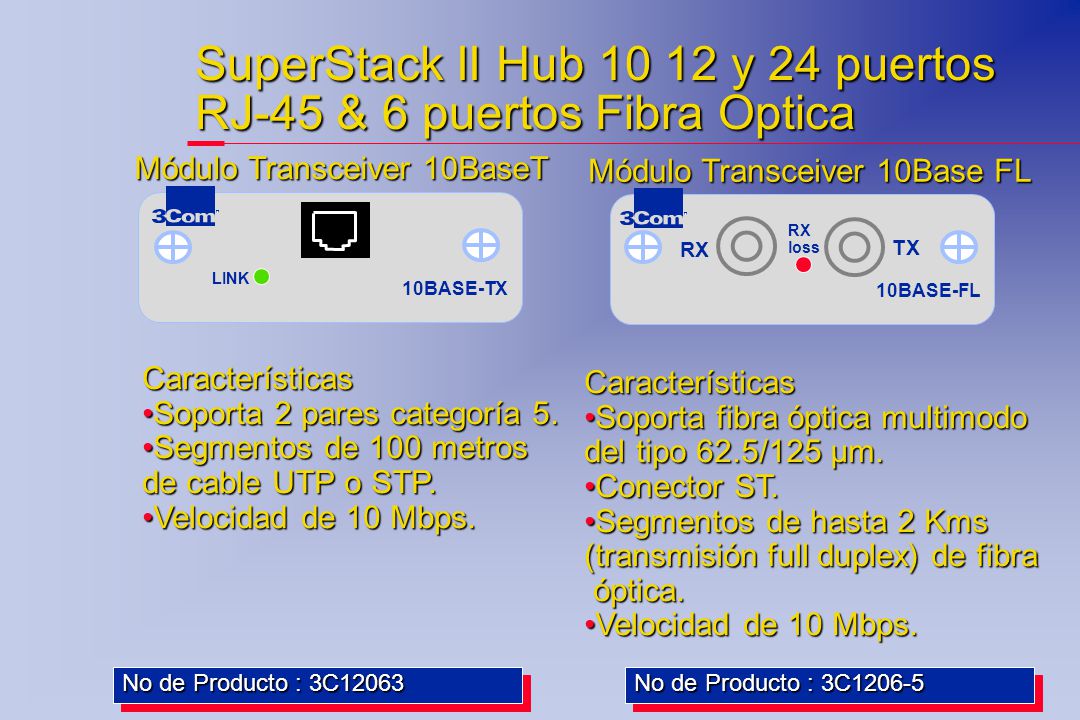

19 SuperStack II Hub 10 12 y 24 puertos RJ-45 & 6 puertos Fibra Optica
10BASE-TX 10BASE-FL TX RX loss LINK R Módulo Transceiver 10BaseT Módulo Transceiver 10Base FL Características Soporta 2 pares categoría 5. Segmentos de 100 metros de cable UTP o STP. Velocidad de 10 Mbps. Características Soporta fibra óptica multimodo del tipo 62.5/125 µm. Conector ST. Segmentos de hasta 2 Kms (transmisión full duplex) de fibra óptica. Velocidad de 10 Mbps. No de Producto : 3C12063 No de Producto : 3C1206-5

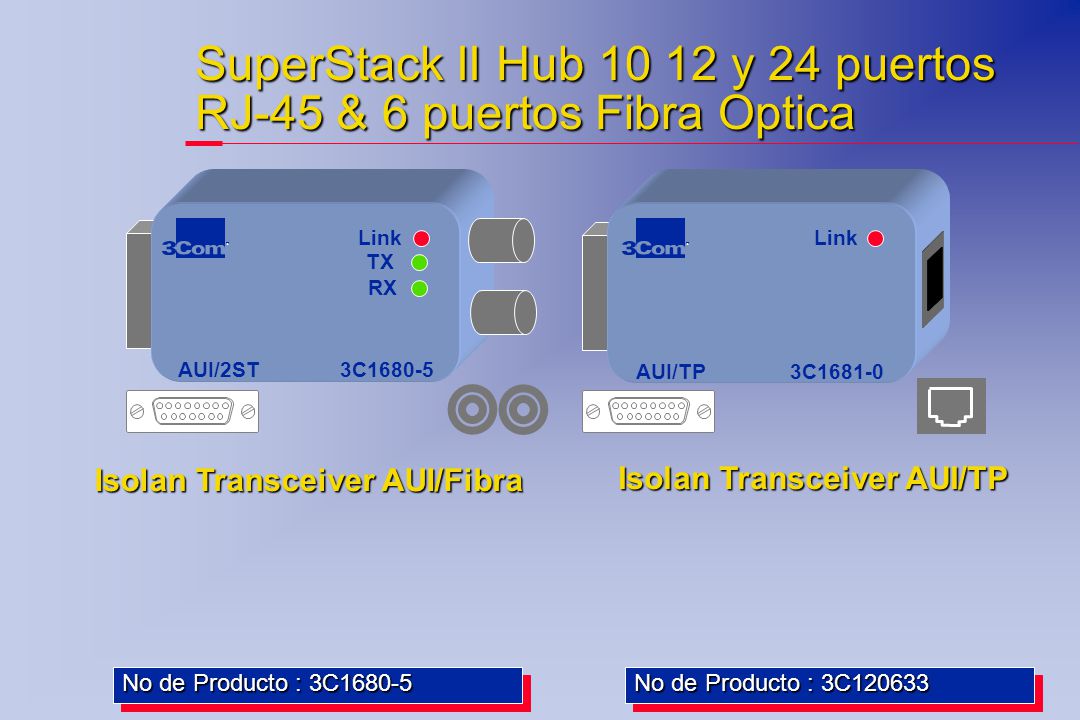

20 SuperStack II Hub 10 12 y 24 puertos RJ-45 & 6 puertos Fibra Optica
Link TX RX AUI/2ST AUI/TP 3C1680-5 3C1681-0 Isolan Transceiver AUI/Fibra Isolan Transceiver AUI/TP No de Producto : 3C1680-5 No de Producto : 3C120633

21 FIN del TEMA
