DIAGRAMAS CAUSALES Ing. Carlos Vega Moreno.

Presentación del tema: "DIAGRAMAS CAUSALES Ing. Carlos Vega Moreno."— Transcripción de la presentación:

1 DIAGRAMAS CAUSALES Ing. Carlos Vega Moreno

2 DIAGRAMAS CAUSALES Representan las relaciones de influencia que se dan entre los elementos del sistema y por lo tanto permite conocer la estructura del mismo. Representación de la relación entre variables. Se da mediante una flecha. A B Se lee “A influencia a B” Tipos de Influencias Positiva. En el mismo sentido de la variable causa. Negativa. En el mismo sentido contrario de la variable causa Ing. Carlos Vega Moreno

3 Proceso en el desarrollo del Diagrama Causal.
Observaciones sobre el sistema. Discusiones con especialistas. Análisis sobre datos del sistema. Elección de variables o elementos a representar del modelo del sistema. Evaluación cualitativa (no numérica) de las relaciones entre estos elementos cuando las hubiere. Construcción del diagrama causal. Ing. Carlos Vega Moreno

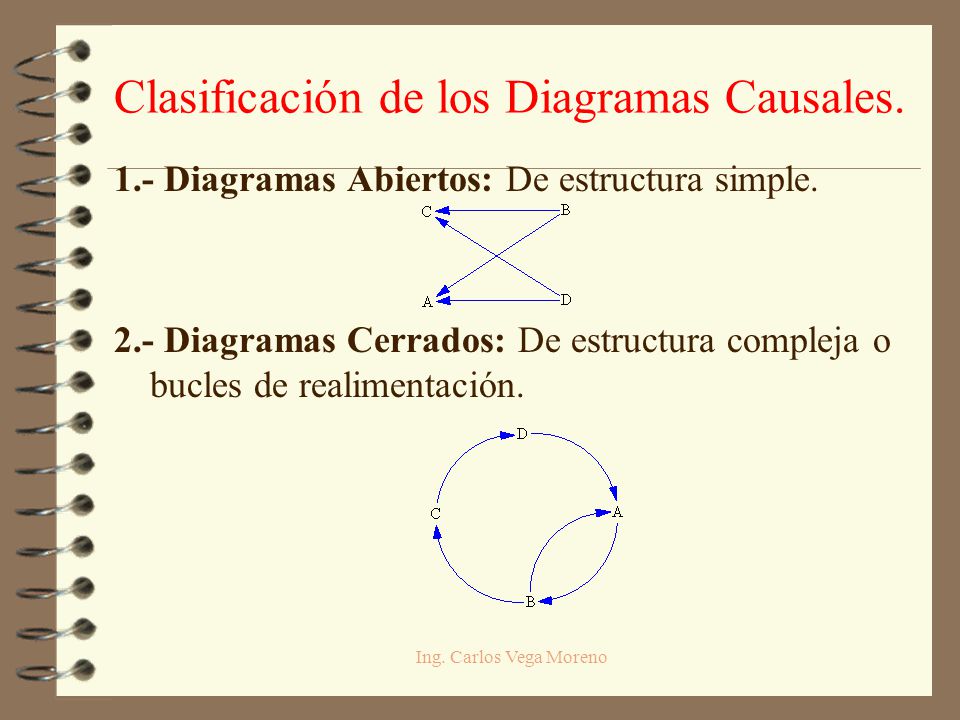

4 Clasificación de los Diagramas Causales.
1.- Diagramas Abiertos: De estructura simple. 2.- Diagramas Cerrados: De estructura compleja o bucles de realimentación. Ing. Carlos Vega Moreno

5 Tipos de Bucles de Realimentación.
Realimentación Positiva. Aquellos en los que la variación de un elemento se propaga a lo largo del bucle de manera que refuerza la variación inicial. Tiende a generar comportamiento de crecimiento. Un bucle de realimentación es positivo si contiene un número par de relaciones negativas o bien todas las relaciones son positivas. Ing. Carlos Vega Moreno

6 Tipos de Bucles de Realimentación.
Realimentación Positiva. Ejemplo: Natalidad de la Población. Ing. Carlos Vega Moreno

7 Tipos de Bucles de Realimentación.
Realimentación Negativa. Aquellos en los que una variación de un elemento se transmite a lo largo del bucle de manera que determine una variación que contrarreste la variación inicial. Tiende a generar comportamiento de equilibrio. Un bucle de realimentación es negativo si contiene un número impar de relaciones negativas. Ing. Carlos Vega Moreno

8 Tipos de Bucles de Realimentación.
Realimentación Negativa. Ejemplo: Natalidad de la Población con influencia comida. Ing. Carlos Vega Moreno

9 Coexistencia de Bucles de Realimentación.
En todo diagrama causal coexisten normalmente bucles positivos con bucles negativos. Las interacciones entre estos determinan el comportamiento global del sistema. Ejemplo: Combinación de bucles Natalidad. El comportamiento dependerá de la dominancia de cada bucle. Cuando: t = 0, domina el bucle positivo, de crecimiento al no saturase la comida. t = ∞, domina el bucle negativo, al agotarse los recursos, produciendo limitación de nacimientos. Ing. Carlos Vega Moreno

10 Conductas del sistema. Crecimiento/ decrecimiento: Influenciado por los bucles positivos o negativos. Tipo S: Cuando en una primera instancia es influenciado por un bucle positivo y luego por un negativo generando limites de crecimiento orientado a una meta. Oscilaciones: Cuando se consideran demoras o retrasos en el sistema. Ing. Carlos Vega Moreno

11 Reglas para Obtención de Diagramas Causales.
Evitar bucles ficticios (no validos) Emplear elementos caracterizables por números (no absatracciones). No emplear dos veces la misma relación. Evitar bucles redundantes. No emplear el tiempo como factor causal. Ing. Carlos Vega Moreno
