1 Los metodos Runge-Kutta

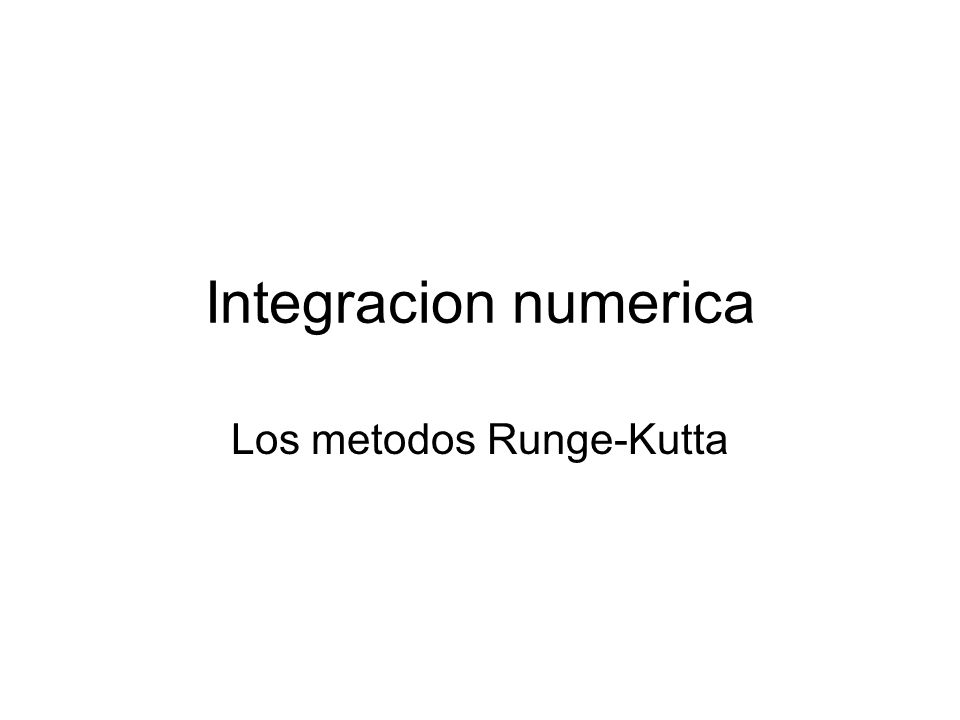

Integracion numerica Los metodos Runge-Kutta

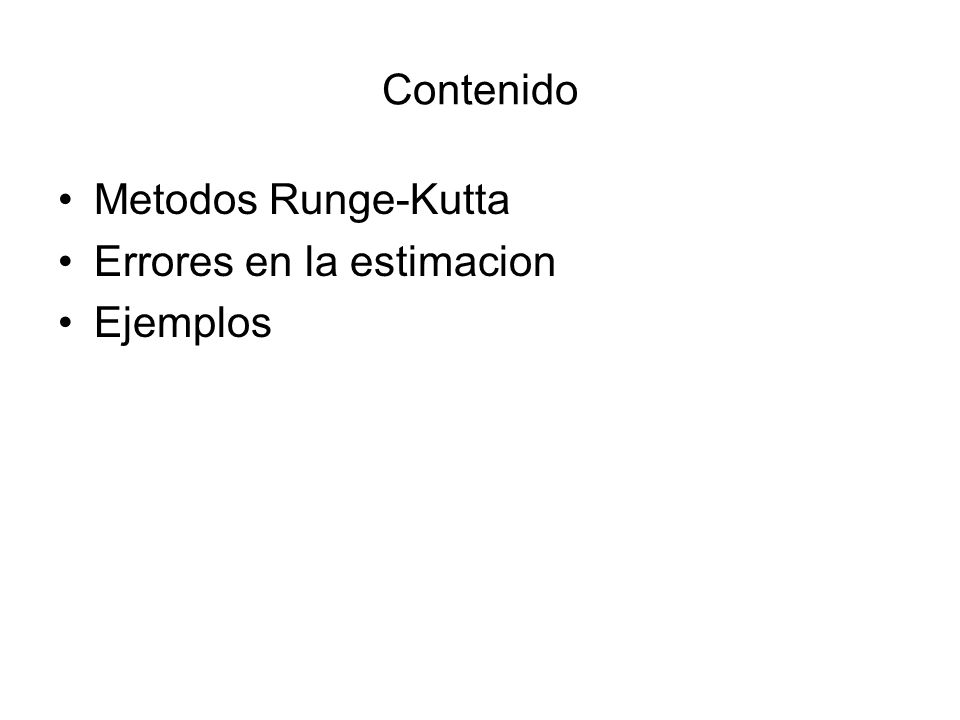

2 Contenido Metodos Runge-Kutta Errores en la estimacion Ejemplos

3 Metodos Runge-Kutta Carl David Tolmé Runge Martin Wilhelm Kutta
( ) Martin Wilhelm Kutta ( ) Metodos Runge-Kutta

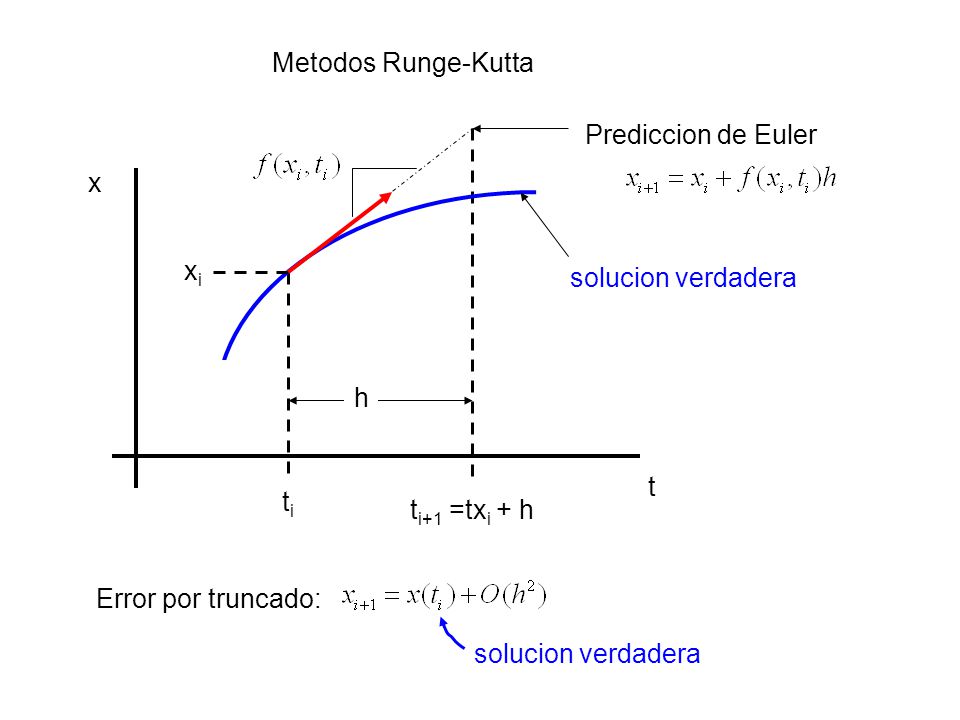

4 Metodos Runge-Kutta Prediccion de Euler x xi solucion verdadera h t ti ti+1 =txi + h Error por truncado: solucion verdadera

5 Metodos Runge-Kutta Prediccion de Euler xi+1 x xi fi
solucion verdadera h t ti ti+1 =txi + h Los distintos metodos RK difieren en como estiman fi Para Euler (RK de 1er-orden), fi = f(xi, ti)

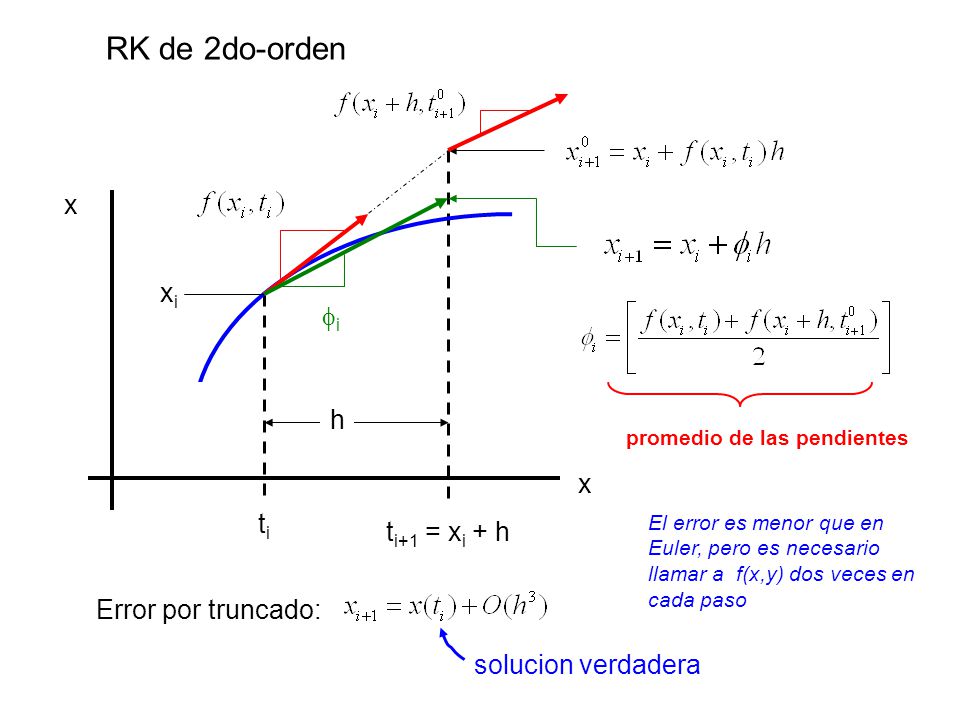

6 RK de 2do-orden x xi fi h x ti ti+1 = xi + h Error por truncado:
promedio de las pendientes x ti El error es menor que en Euler, pero es necesario llamar a f(x,y) dos veces en cada paso ti+1 = xi + h Error por truncado: solucion verdadera

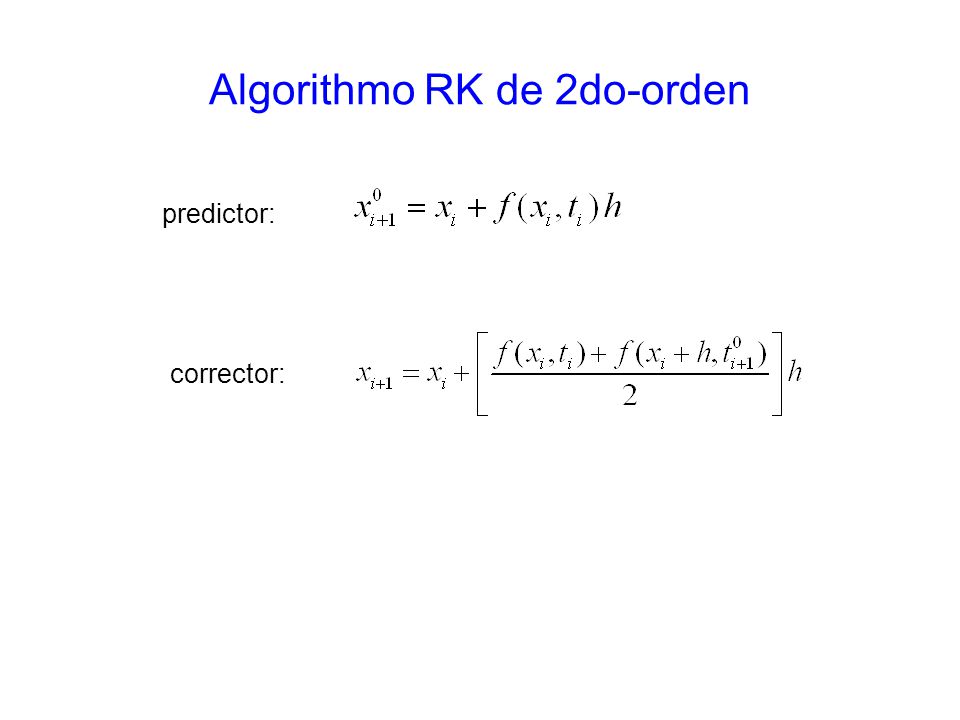

7 Algorithmo RK de 2do-orden
predictor: corrector:

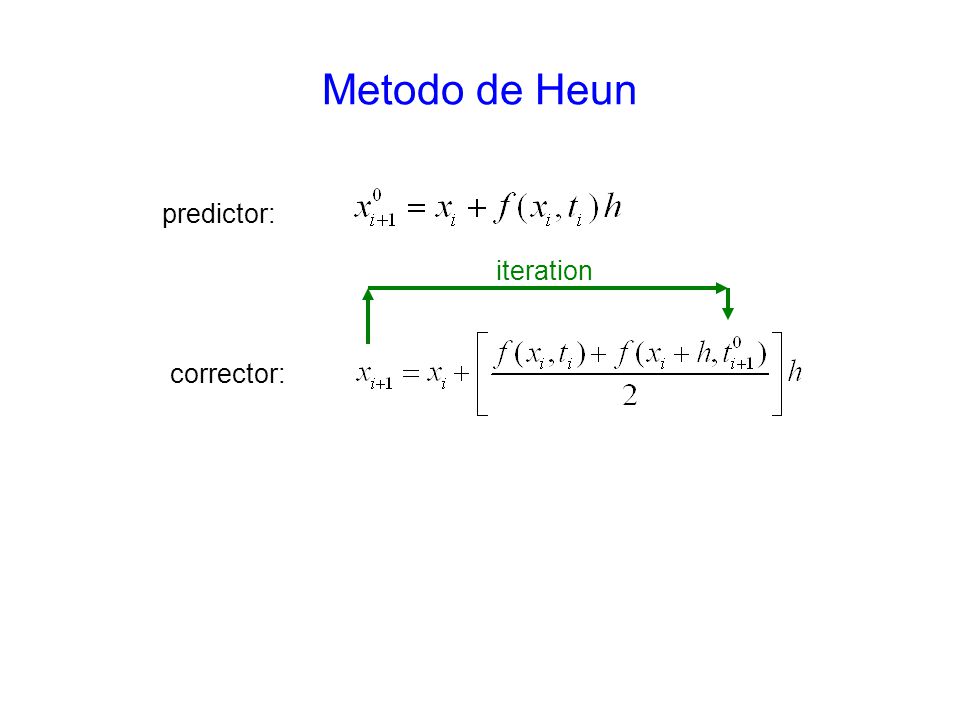

8 Metodo de Heun predictor: iteration corrector:

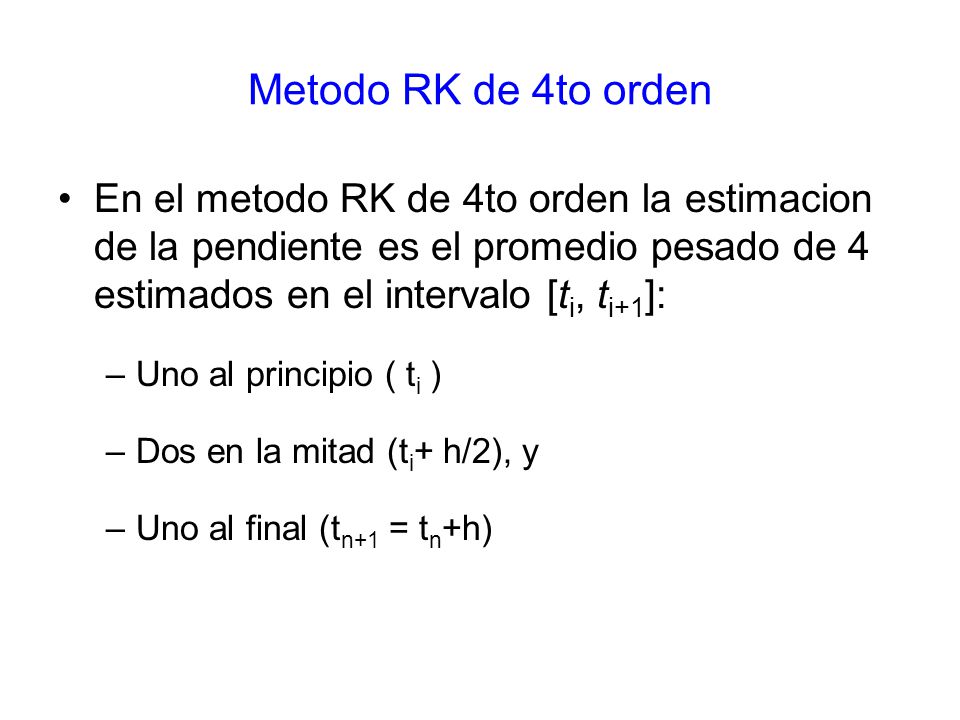

9 Metodo RK de 4to orden En el metodo RK de 4to orden la estimacion de la pendiente es el promedio pesado de 4 estimados en el intervalo [ti, ti+1]: Uno al principio ( ti ) Dos en la mitad (ti+ h/2), y Uno al final (tn+1 = tn+h)

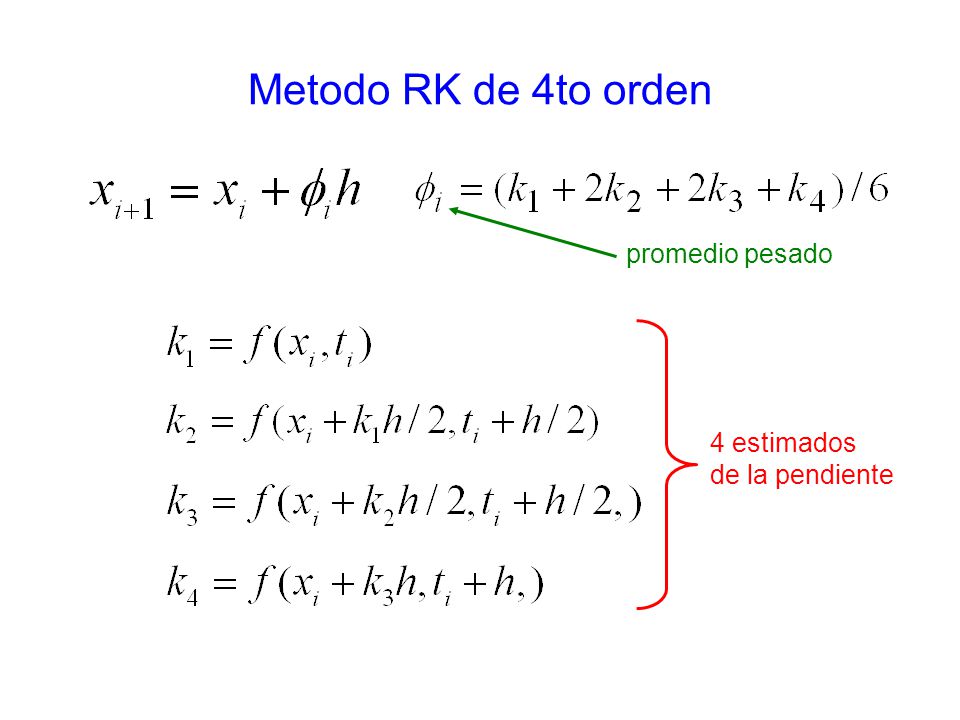

10 Metodo RK de 4to orden promedio pesado 4 estimados de la pendiente

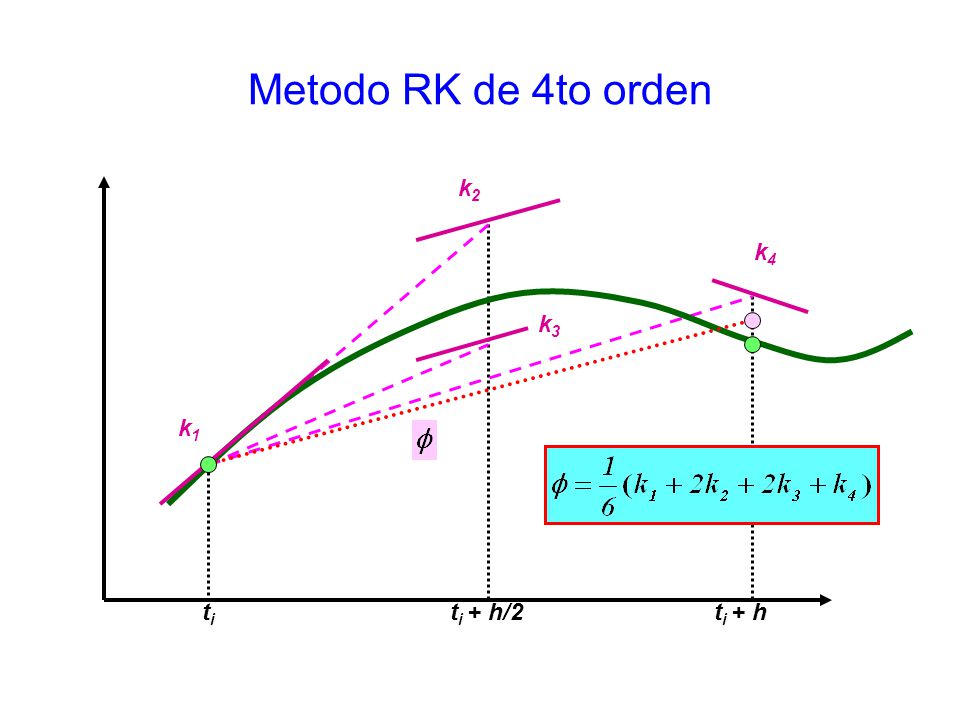

11 Metodo RK de 4to orden k2 k4 k3 k1 ti ti + h/2 ti + h

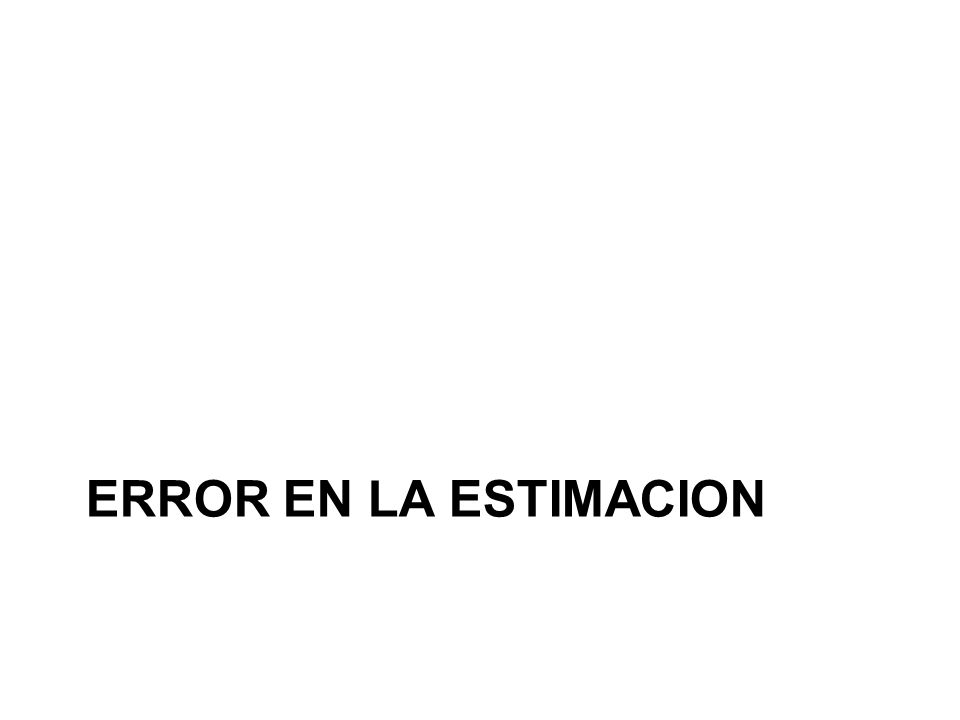

12 Error en la estimacion

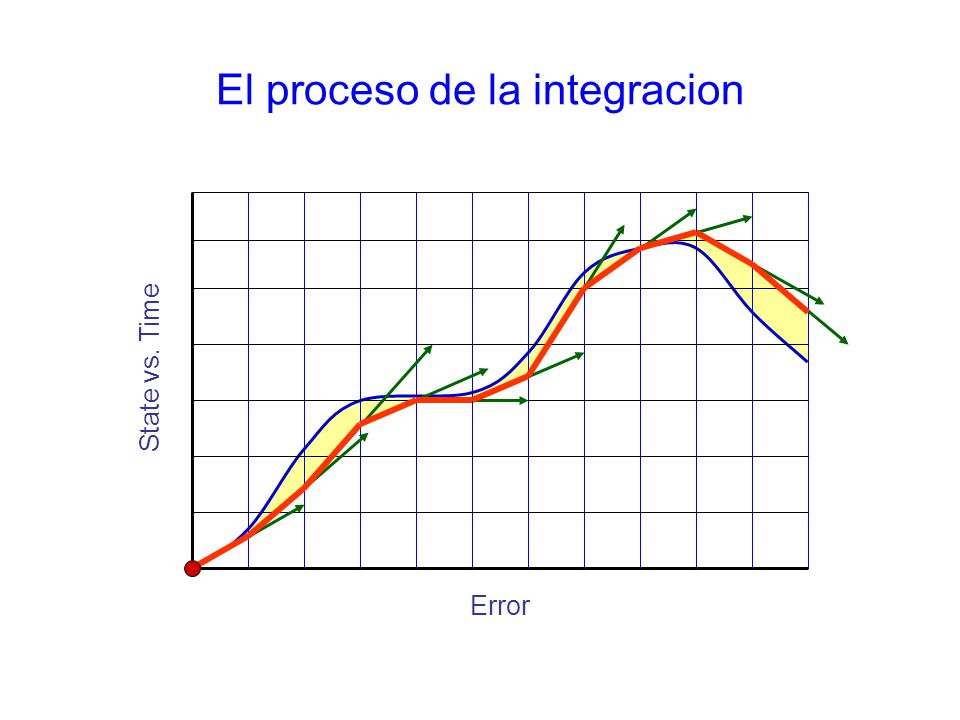

13 El proceso de la integracion
State vs. Time 5) Next State = Initial Condition + Derivative * Time Step Error 3) Initial Condition 1) Original Data 2) Choose Time Step 4) Evaluate Derivative

14 Efecto del paso de integracion
Four Time Steps Nine Time Steps State vs. Time State vs. Time

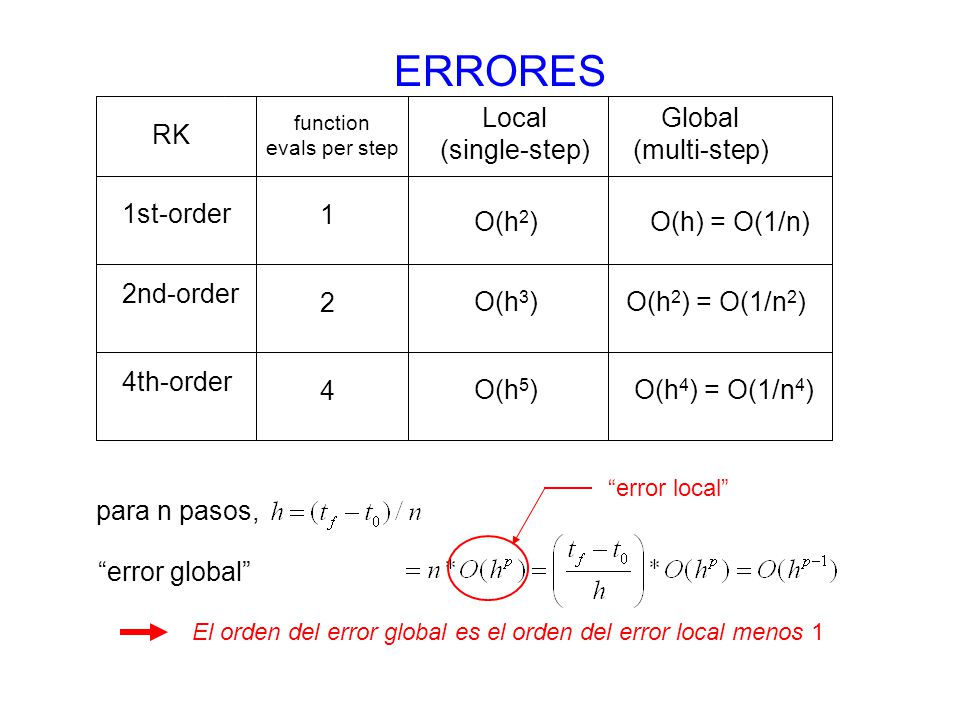

15 ERRORES Local (single-step) Global (multi-step) RK 1st-order 1 O(h2)
function evals per step RK 1st-order 1 O(h2) O(h) = O(1/n) 2nd-order 2 O(h3) O(h2) = O(1/n2) 4th-order 4 O(h5) O(h4) = O(1/n4) “error local” para n pasos, “error global” El orden del error global es el orden del error local menos 1

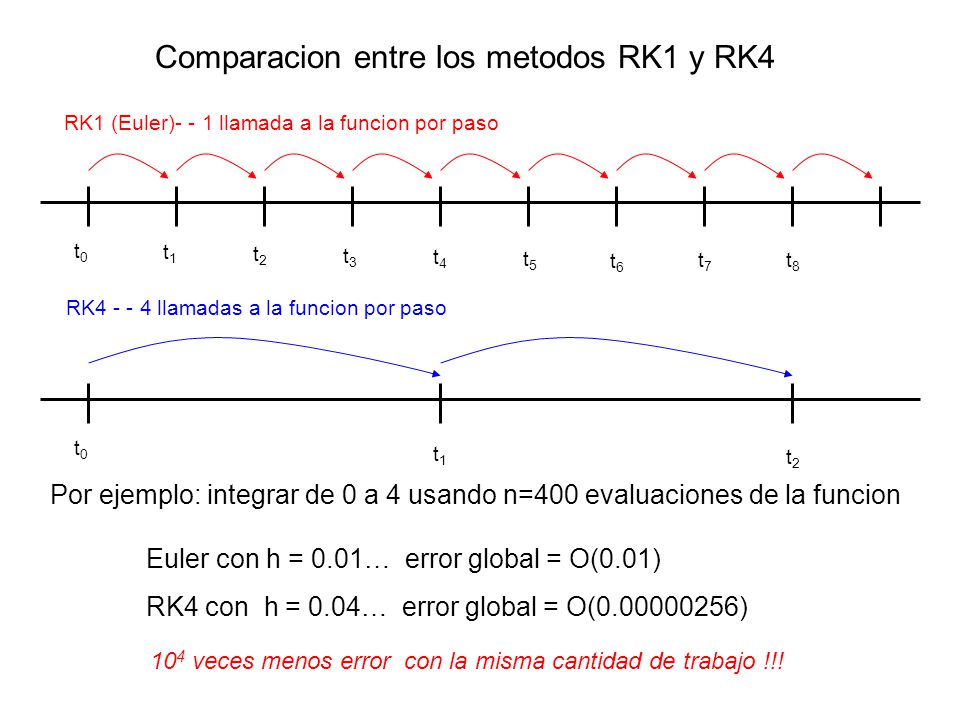

16 Comparacion entre los metodos RK1 y RK4
RK1 (Euler)- - 1 llamada a la funcion por paso t0 t1 t2 t3 t4 t5 t6 t7 t8 RK llamadas a la funcion por paso t0 t1 t2 Por ejemplo: integrar de 0 a 4 usando n=400 evaluaciones de la funcion Euler con h = 0.01… error global = O(0.01) RK4 con h = 0.04… error global = O( ) 104 veces menos error con la misma cantidad de trabajo !!!

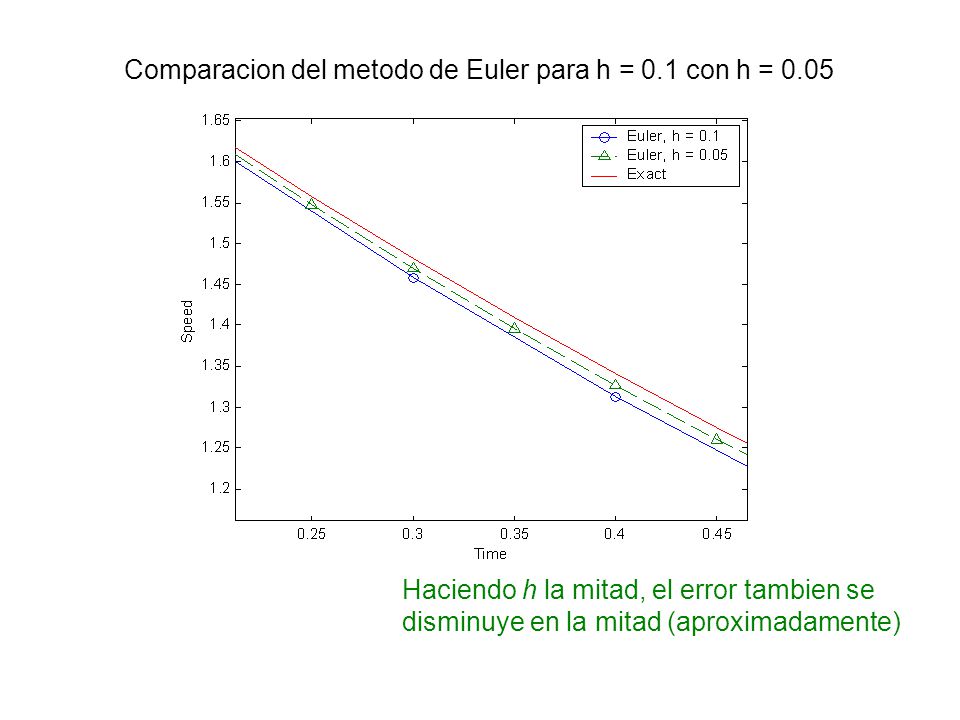

17 Comparacion del metodo de Euler para h = 0.1 con h = 0.05
Haciendo h la mitad, el error tambien se disminuye en la mitad (aproximadamente)

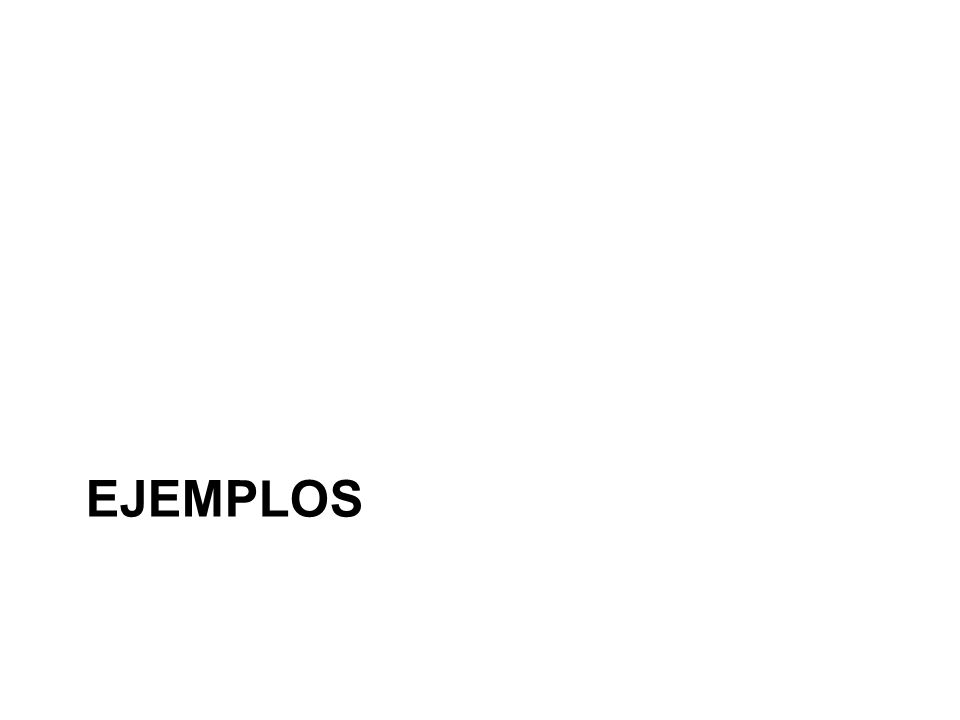

18 Ejemplos

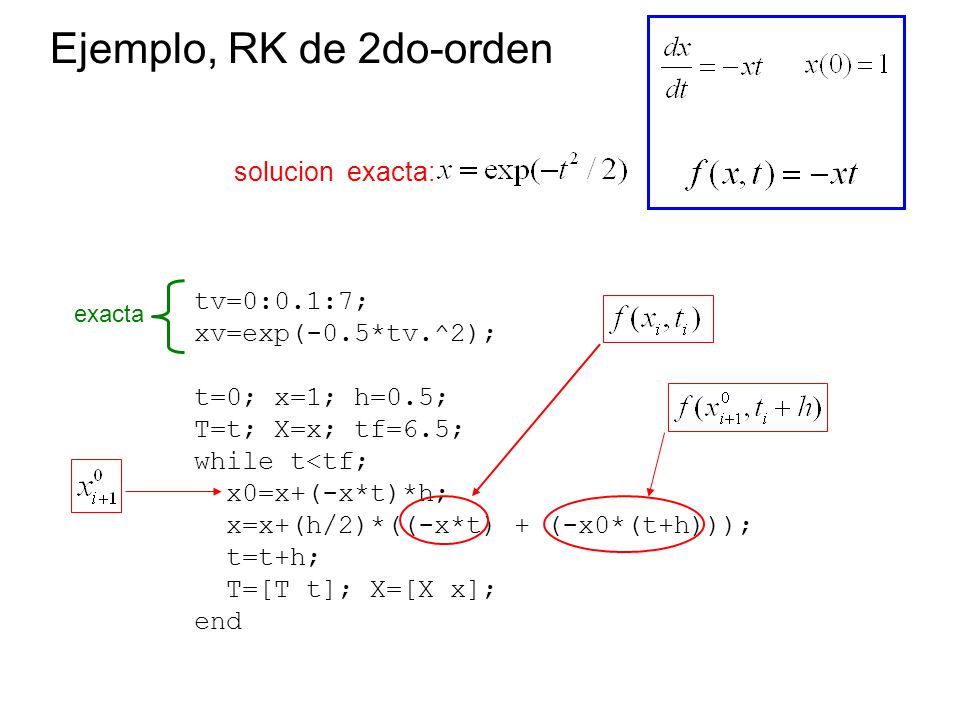

19 Ejemplo, RK de 2do-orden solucion exacta: tv=0:0.1:7;
xv=exp(-0.5*tv.^2); t=0; x=1; h=0.5; T=t; X=x; tf=6.5; while t<tf; x0=x+(-x*t)*h; x=x+(h/2)*((-x*t) + (-x0*(t+h))); t=t+h; T=[T t]; X=[X x]; end exacta

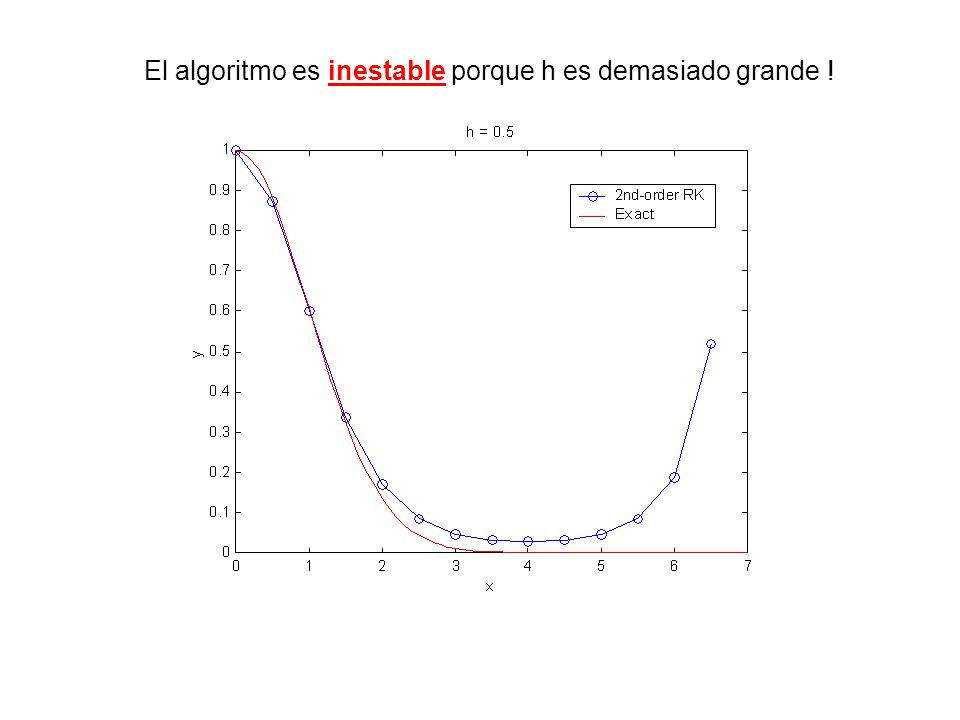

20 El algoritmo es inestable porque h es demasiado grande !

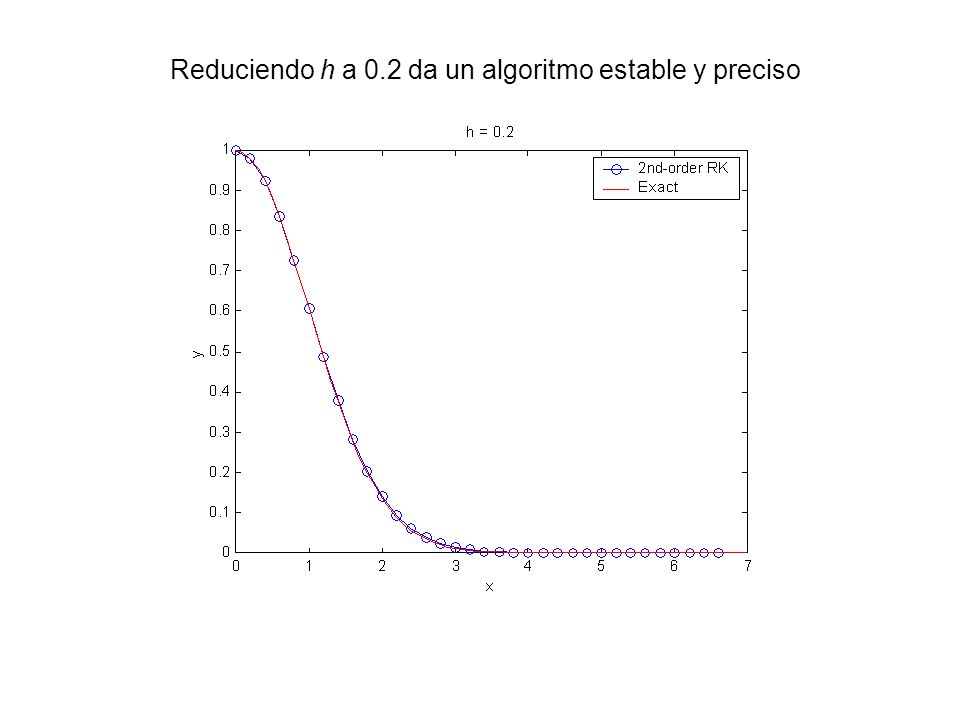

21 Reduciendo h a 0.2 da un algoritmo estable y preciso

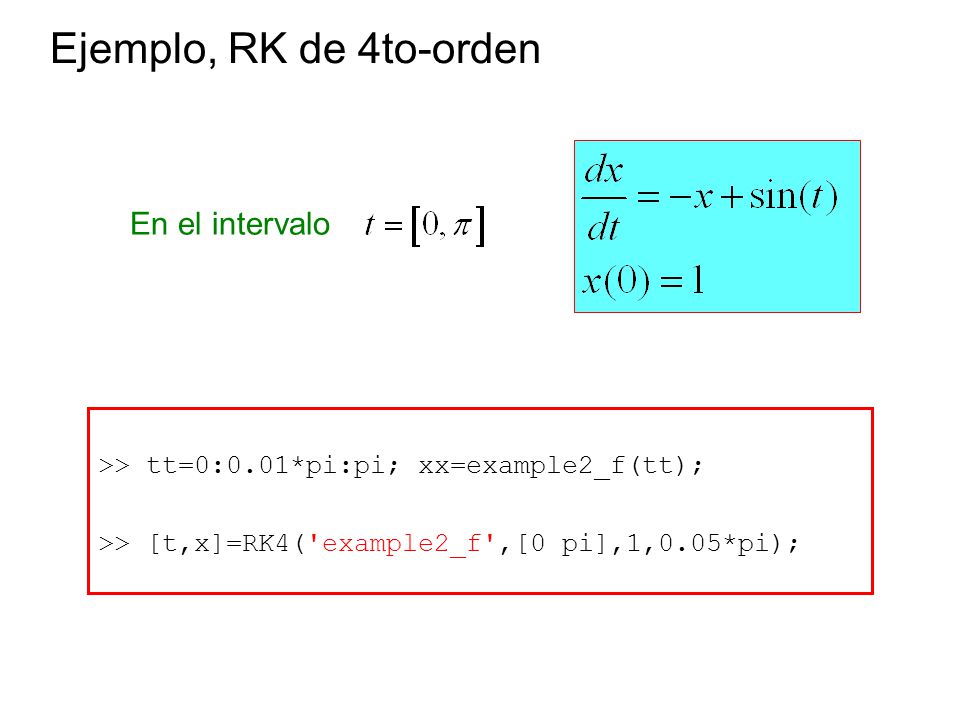

22 Ejemplo, RK de 4to-orden En el intervalo
>> tt=0:0.01*pi:pi; xx=example2_f(tt); >> [t,x]=RK4('example2_f',[0 pi],1,0.05*pi);

23 Ejemplo, RK de 4to-orden

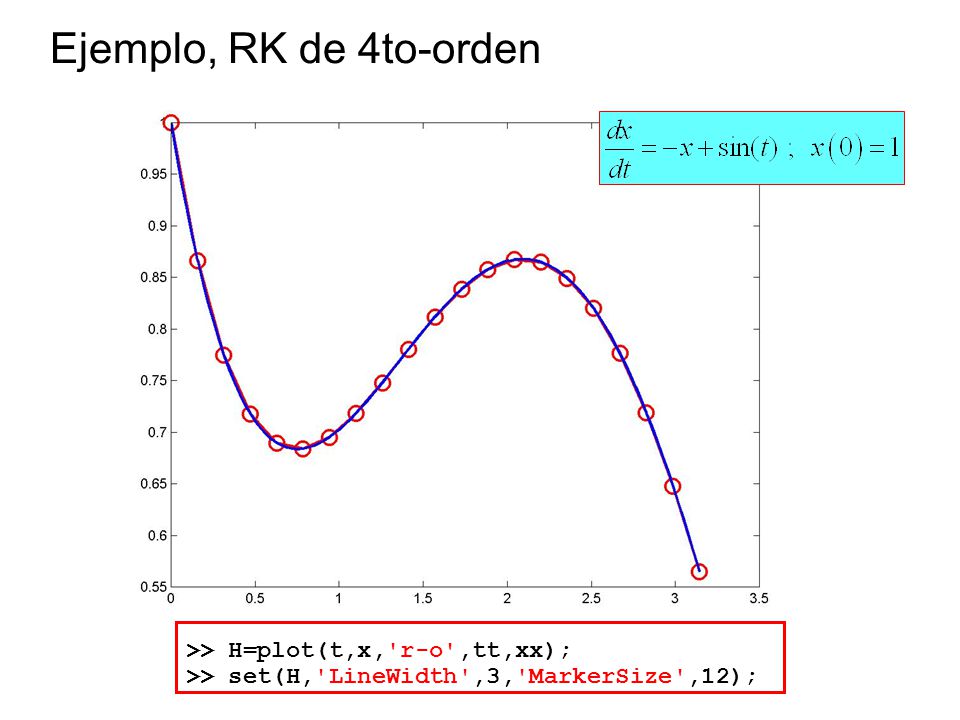

24 Ejemplo, RK de 4to-orden >> H=plot(t,x,'r-o',tt,xx);
>> set(H,'LineWidth',3,'MarkerSize',12);

25 Fuentes Ferri Al, Numerical Solution to Differential equations, Lecture notes ME2016
