Simulacion de sistemas dinamicos

Presentación del tema: "Simulacion de sistemas dinamicos"— Transcripción de la presentación:

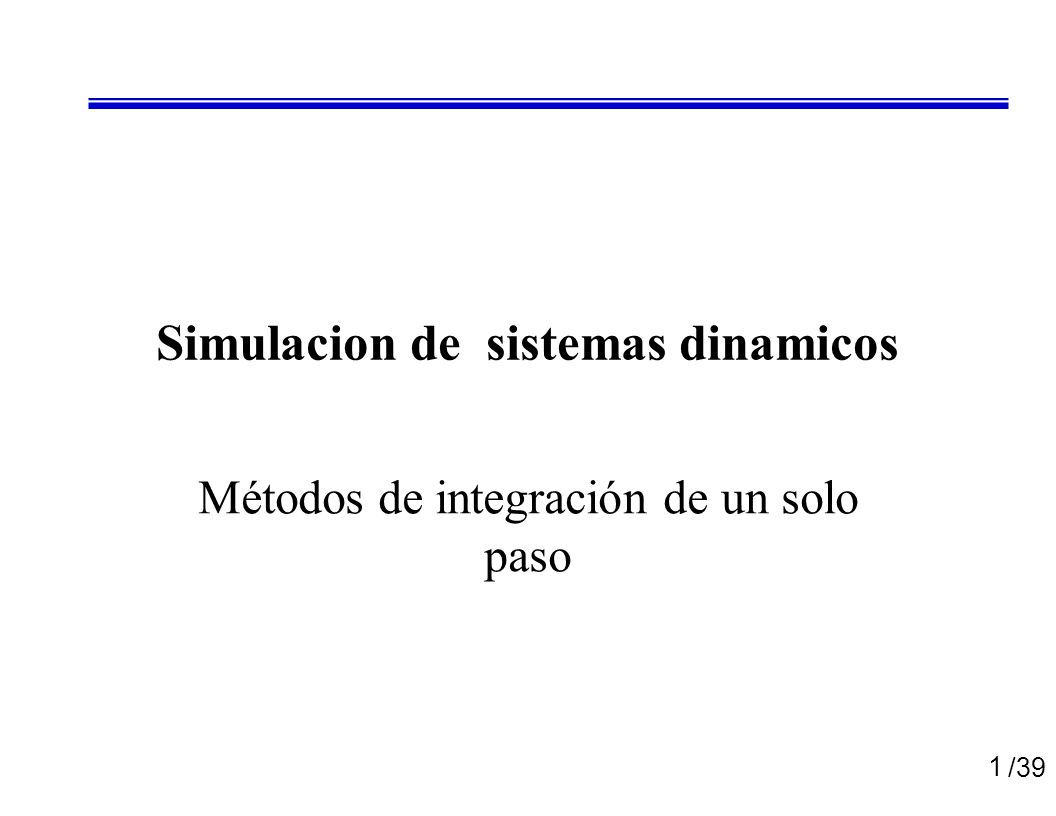

1 Simulacion de sistemas dinamicos
Métodos de integración de un solo paso

2 Contenido Análisis del error por truncado Metodos de Runge–Kutta
Un ejemplo de Modelado y simulación Modelado vs. simulación

3 Análisis del error por truncado

4 El algoritmo predictor: corrector:

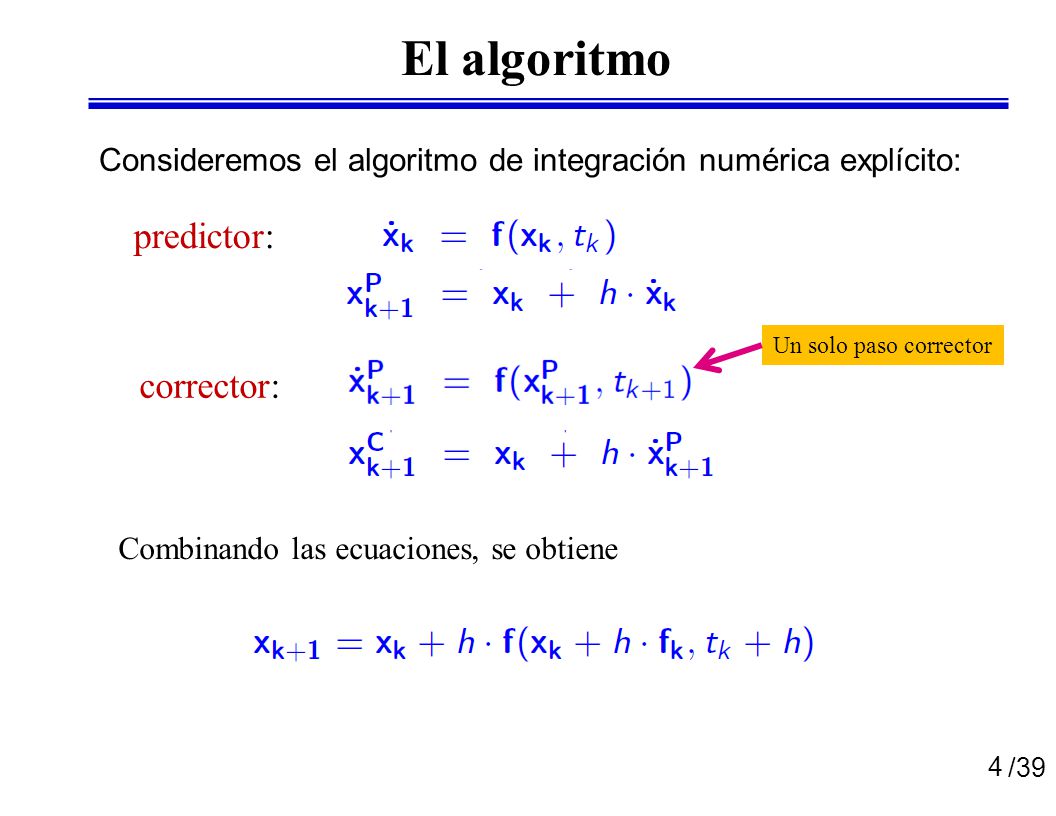

Consideremos el algoritmo de integración numérica explícito: predictor: Un solo paso corrector corrector: Combinando las ecuaciones, se obtiene

5 Serie de Taylor multidimensional

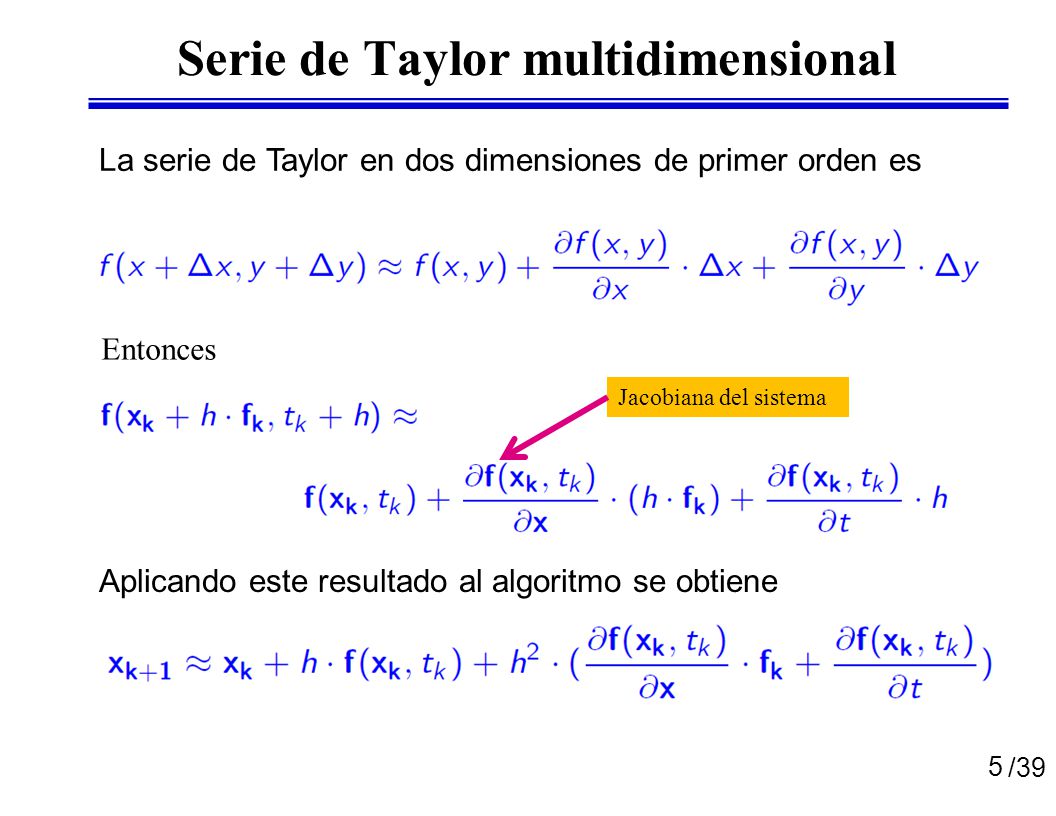

La serie de Taylor en dos dimensiones de primer orden es Entonces Jacobiana del sistema Aplicando este resultado al algoritmo se obtiene

6 La serie de Taylor de segundo orden

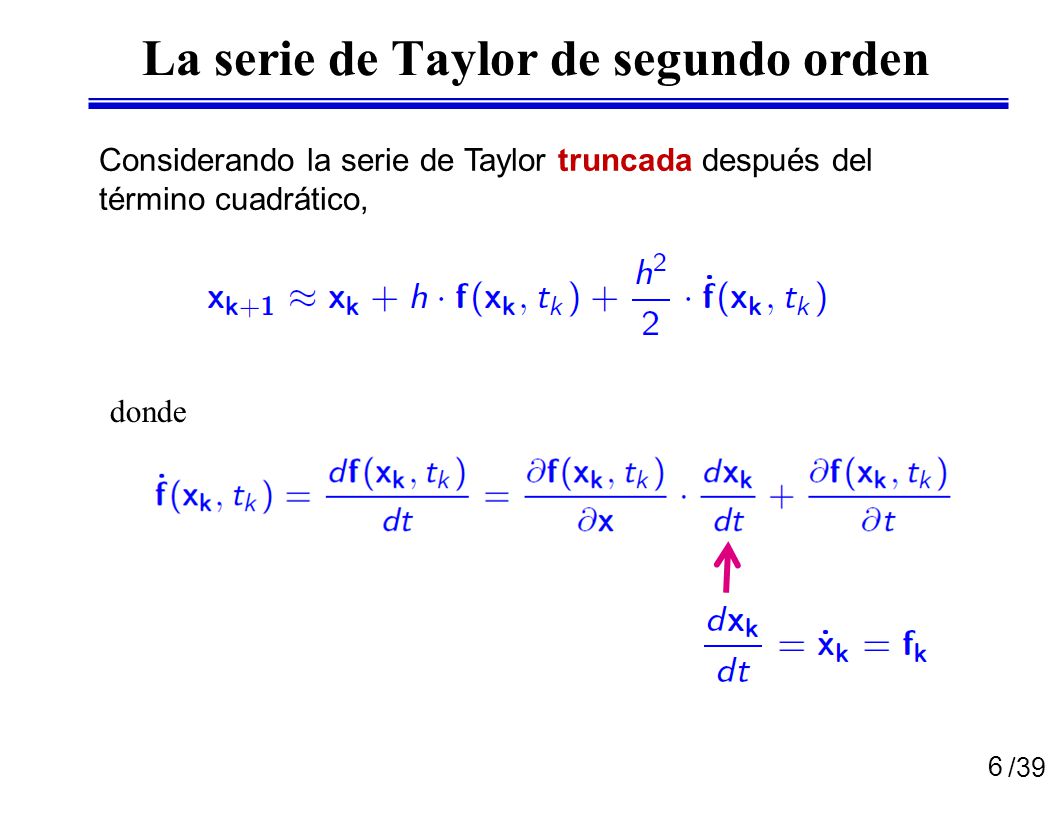

Considerando la serie de Taylor truncada después del término cuadrático, donde

7 Comparando resultados

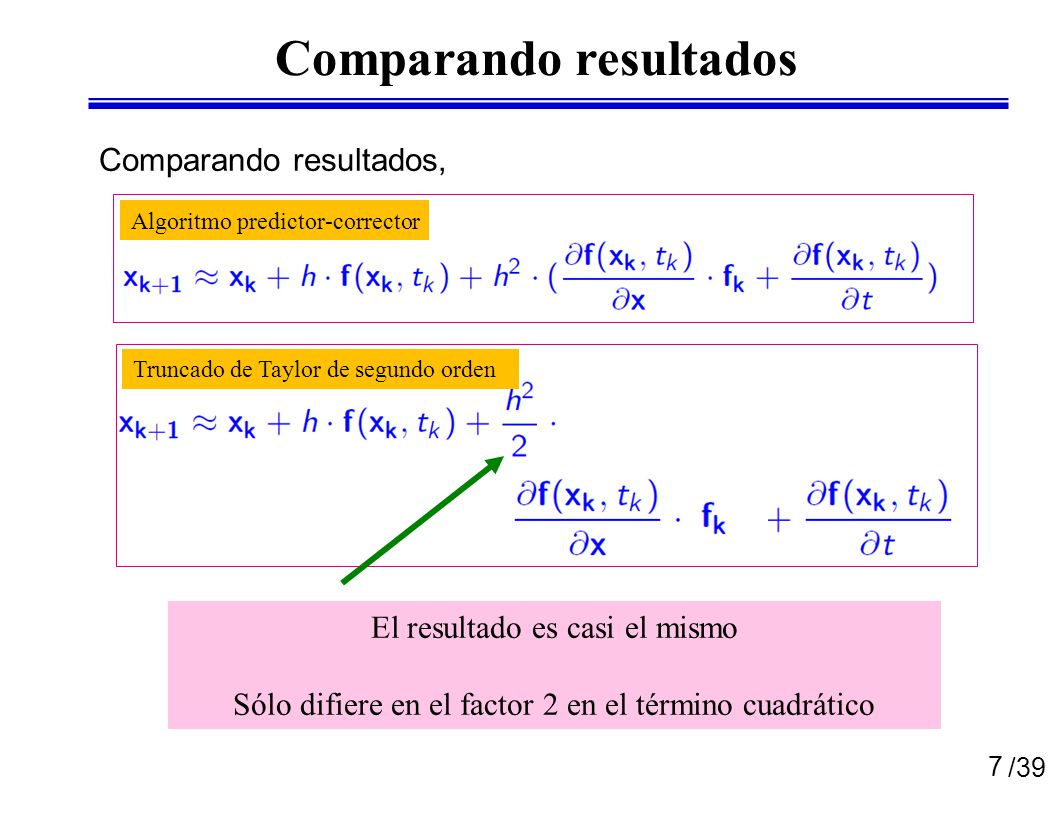

Algoritmo predictor-corrector Truncado de Taylor de segundo orden El resultado es casi el mismo Sólo difiere en el factor 2 en el término cuadrático

8 Combinación de los dos algoritmos

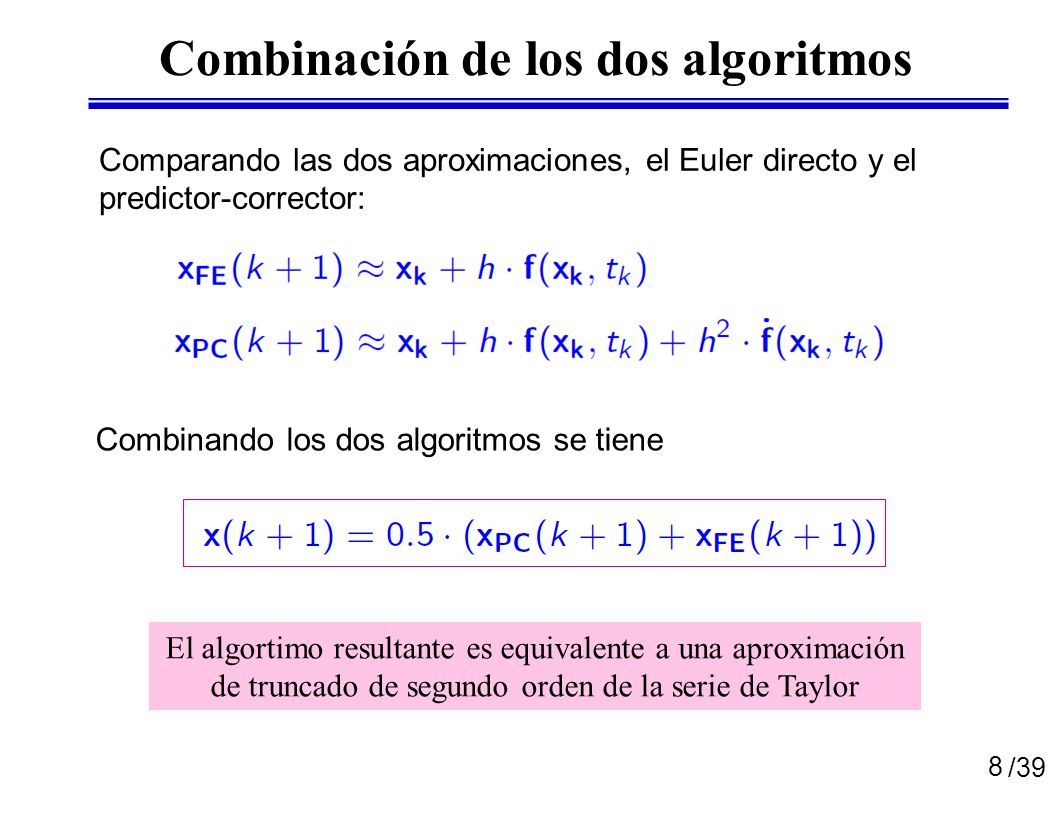

Comparando las dos aproximaciones, el Euler directo y el predictor-corrector: Combinando los dos algoritmos se tiene El algortimo resultante es equivalente a una aproximación de truncado de segundo orden de la serie de Taylor

9 Combinación de los dos algoritmos
Esto es, predictor: corrector: Este es el método de integración numérica denominado algoritmo de integración de Heun

10 Algoritmo de integración de Heun

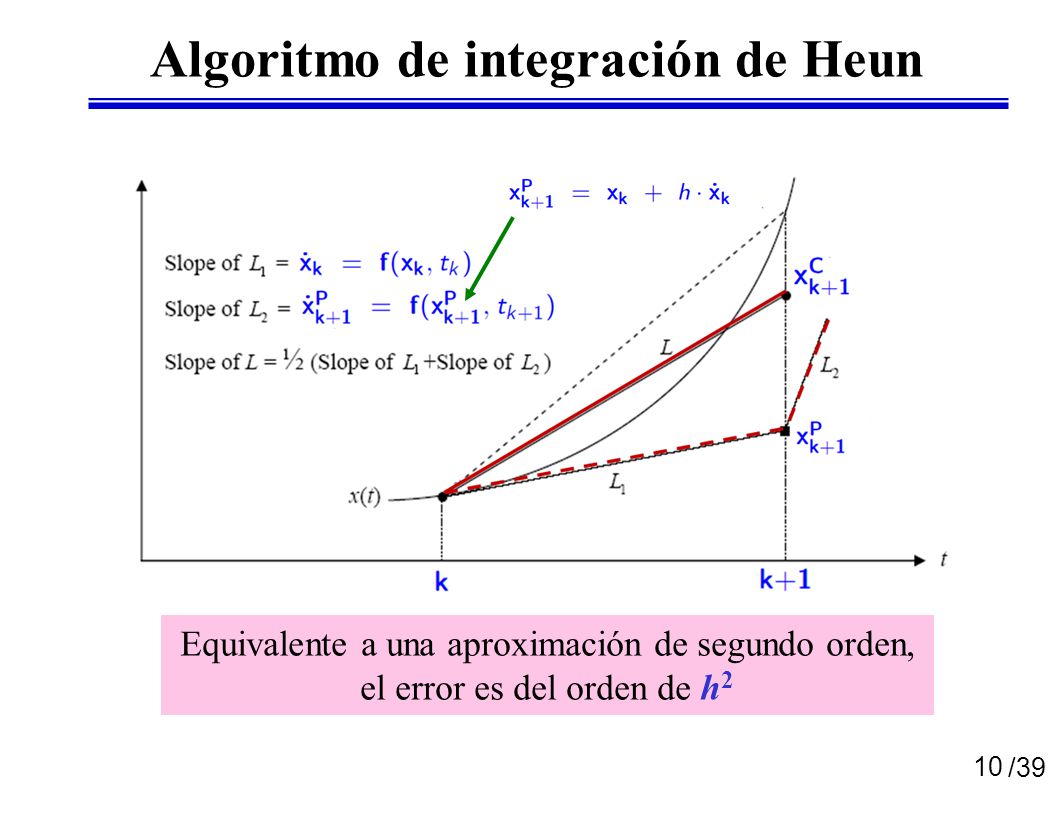

Equivalente a una aproximación de segundo orden, el error es del orden de h2

11 Metodos de Runge–Kutta

12 Algoritmos de Runge-Kutta de orden dos

13 Generalización del método de Heun

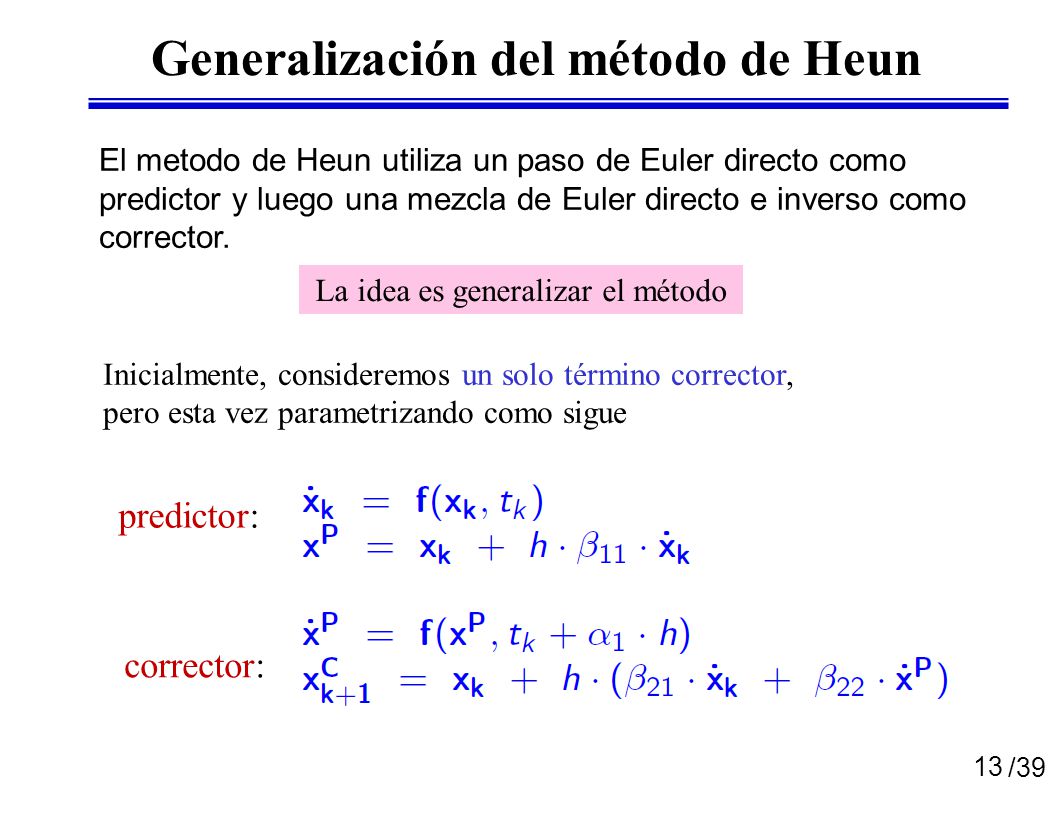

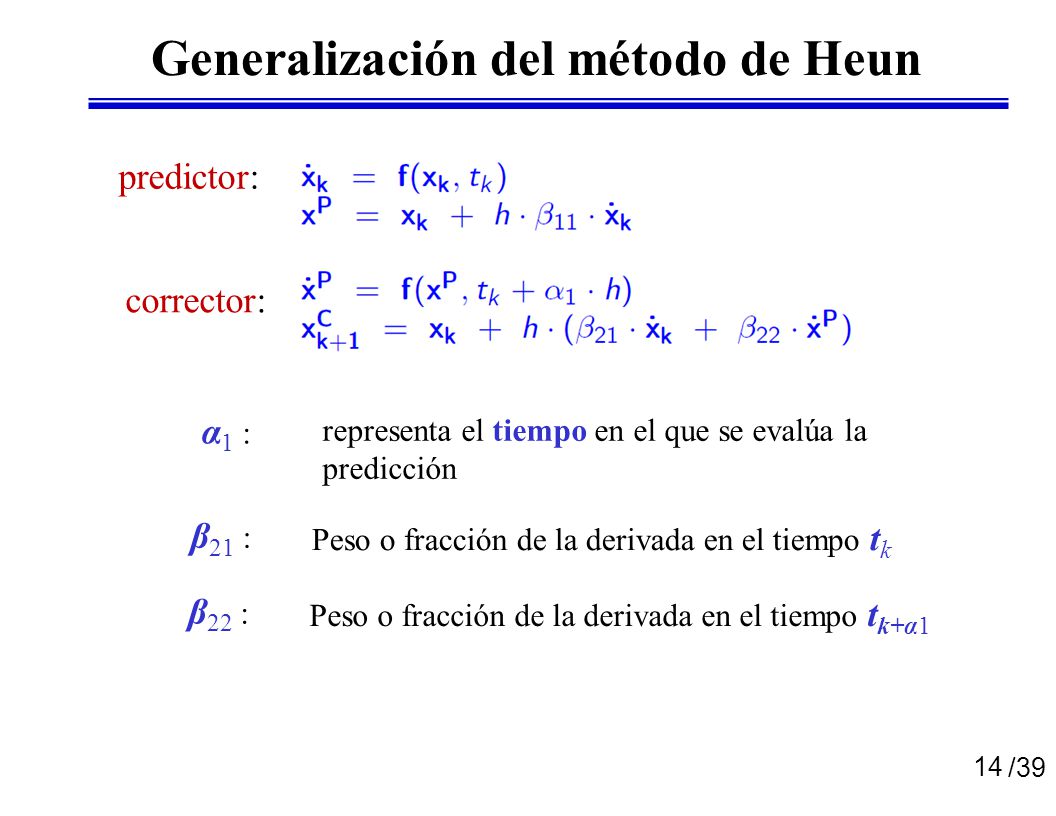

El metodo de Heun utiliza un paso de Euler directo como predictor y luego una mezcla de Euler directo e inverso como corrector. La idea es generalizar el método Inicialmente, consideremos un solo término corrector, pero esta vez parametrizando como sigue predictor: corrector:

14 Generalización del método de Heun
predictor: corrector: α1 : representa el tiempo en el que se evalúa la predicción β21 : Peso o fracción de la derivada en el tiempo tk β22 : Peso o fracción de la derivada en el tiempo tk+α1

15 Generalización del método de Heun

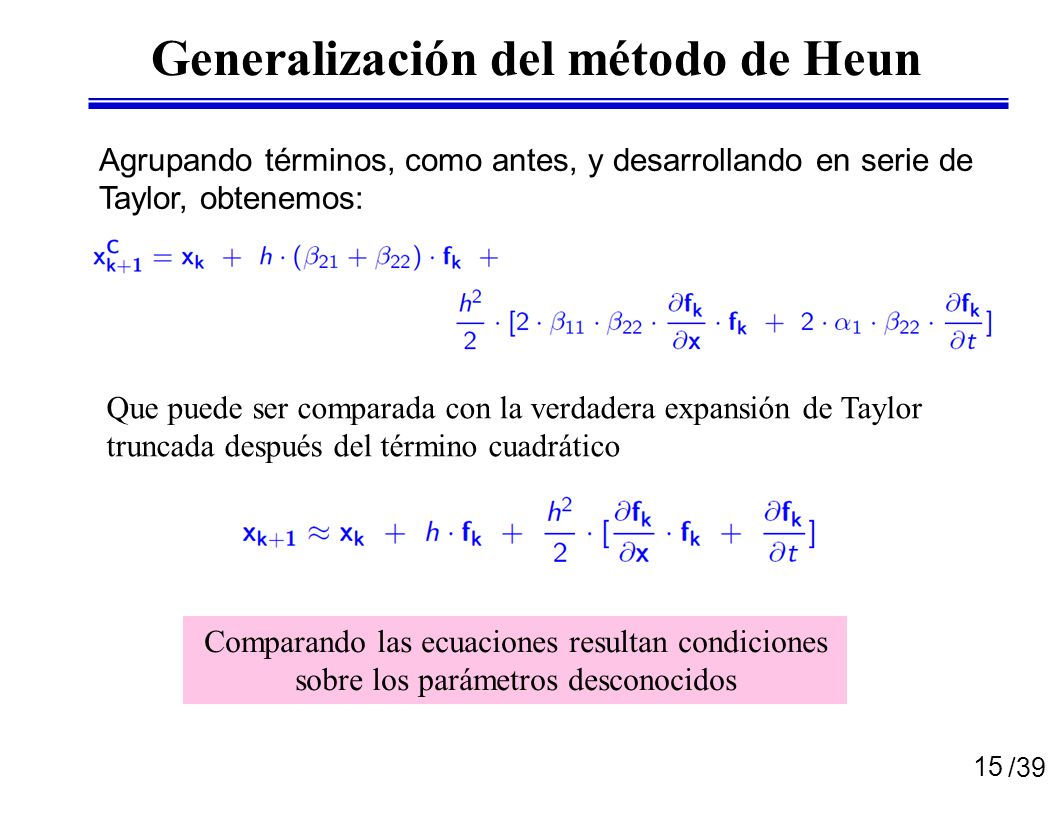

Agrupando términos, como antes, y desarrollando en serie de Taylor, obtenemos: Que puede ser comparada con la verdadera expansión de Taylor truncada después del término cuadrático Comparando las ecuaciones resultan condiciones sobre los parámetros desconocidos

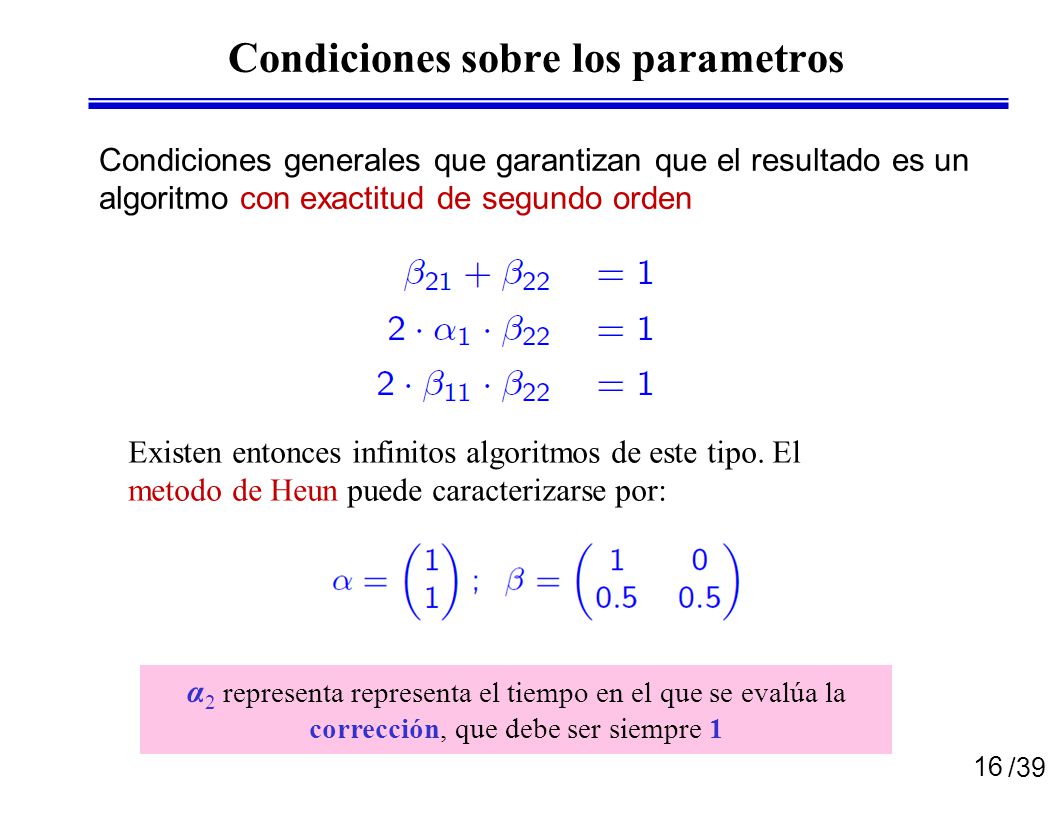

16 Condiciones sobre los parametros
Condiciones generales que garantizan que el resultado es un algoritmo con exactitud de segundo orden Existen entonces infinitos algoritmos de este tipo. El metodo de Heun puede caracterizarse por: α2 representa representa el tiempo en el que se evalúa la corrección, que debe ser siempre 1

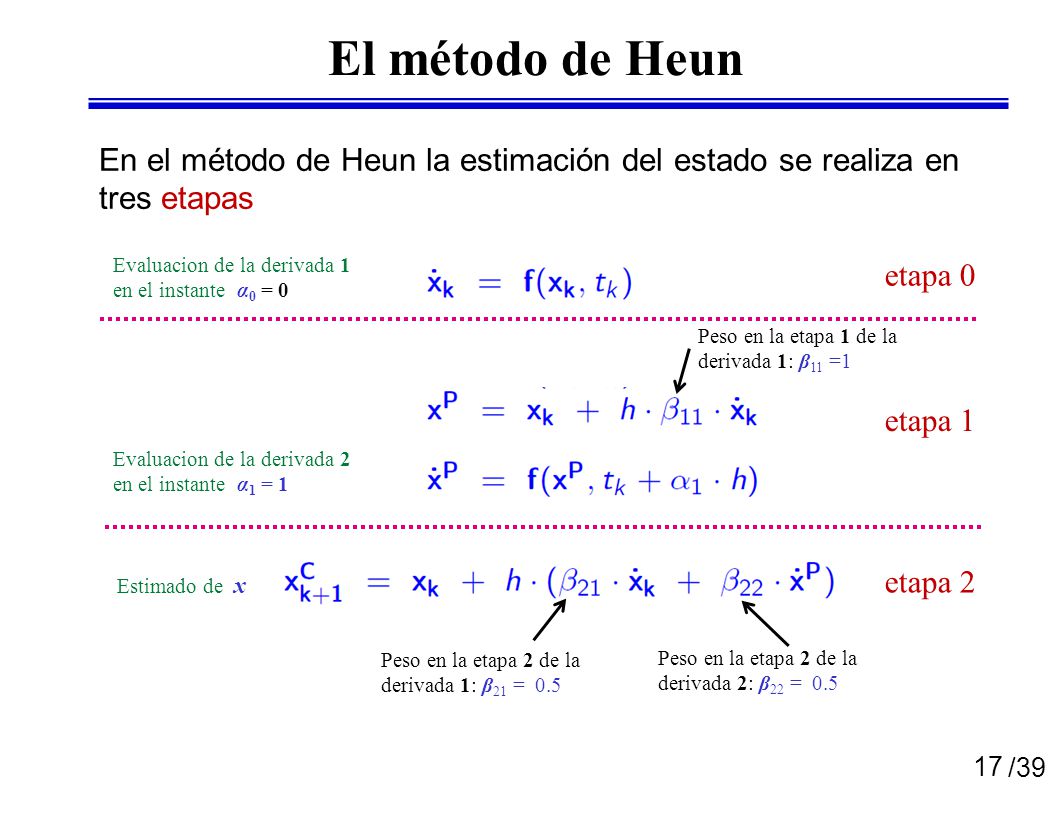

17 El método de Heun En el método de Heun la estimación del estado se realiza en tres etapas Evaluacion de la derivada 1 en el instante α0 = 0 etapa 0 Peso en la etapa 1 de la derivada 1: β11 =1 etapa 1 Evaluacion de la derivada 2 en el instante α1 = 1 etapa 2 Estimado de x Peso en la etapa 2 de la derivada 1: β21 = 0.5 Peso en la etapa 2 de la derivada 2: β22 = 0.5

18 Tabla de Butcher del metodo de Heun

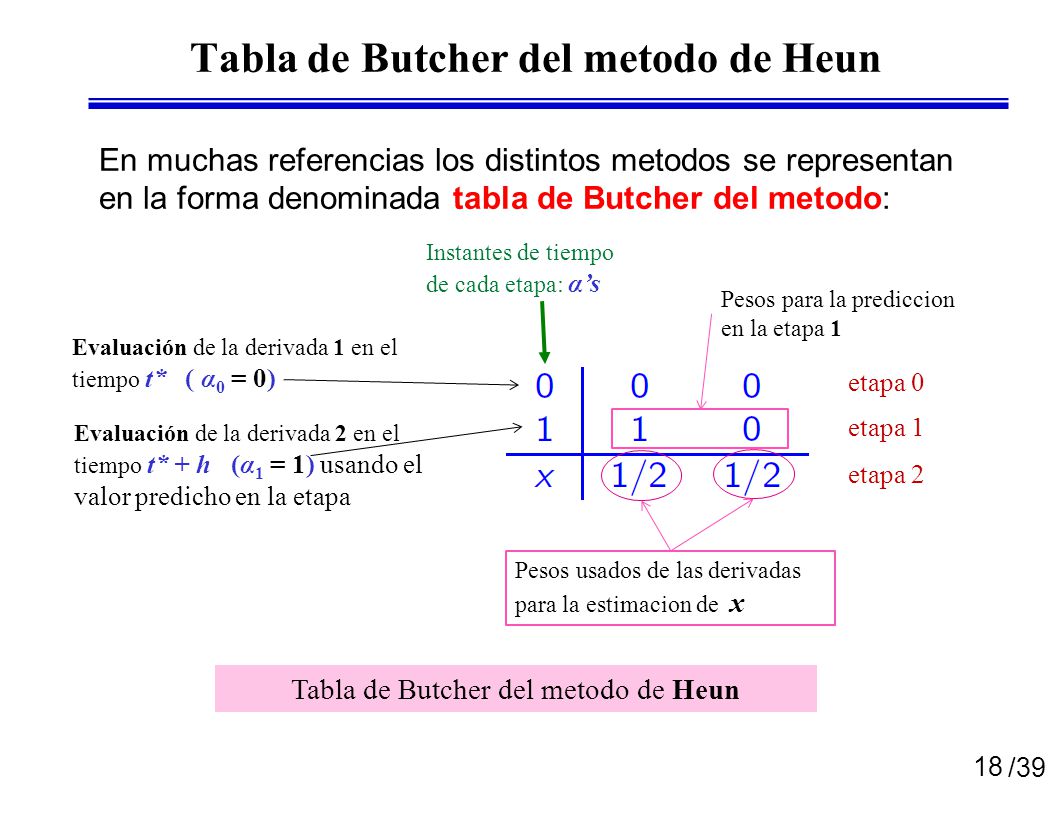

En muchas referencias los distintos metodos se representan en la forma denominada tabla de Butcher del metodo: Instantes de tiempo de cada etapa: α’s Pesos para la prediccion en la etapa 1 Evaluación de la derivada 1 en el tiempo t* ( α0 = 0) etapa 0 etapa 1 Evaluación de la derivada 2 en el tiempo t* + h (α1 = 1) usando el valor predicho en la etapa etapa 2 Pesos usados de las derivadas para la estimacion de x Tabla de Butcher del metodo de Heun

19 Método del punto medio explícito

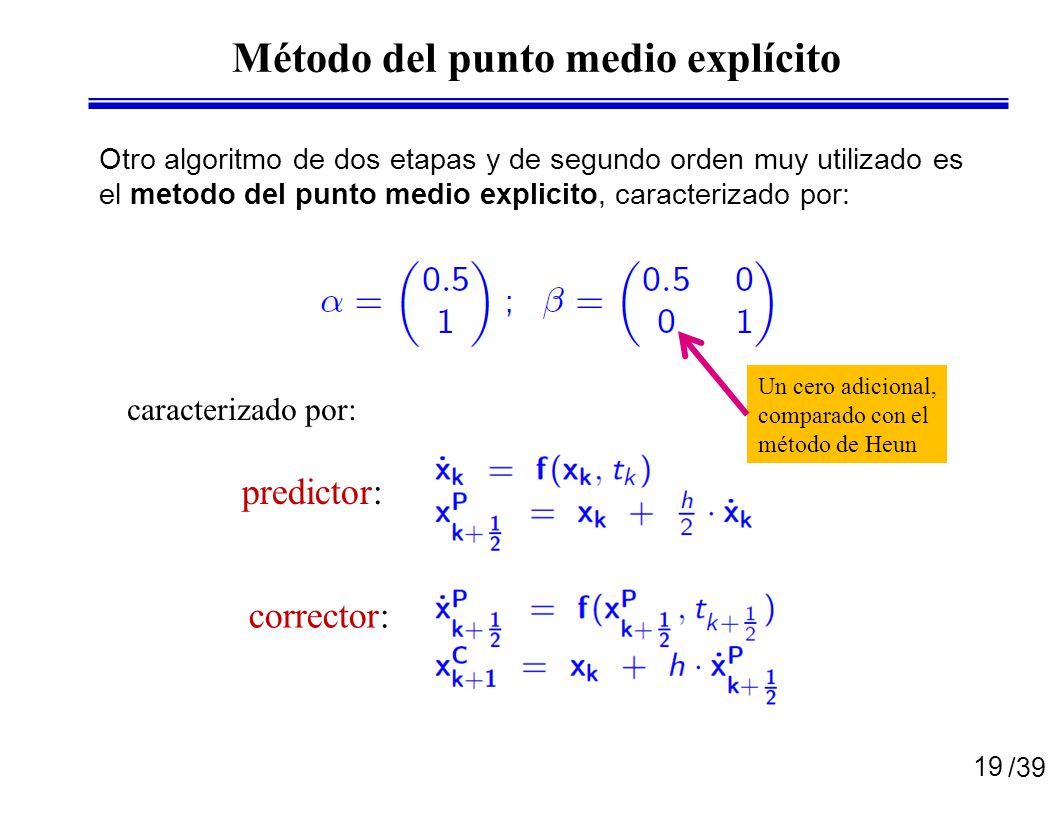

Otro algoritmo de dos etapas y de segundo orden muy utilizado es el metodo del punto medio explicito, caracterizado por: Un cero adicional, comparado con el método de Heun caracterizado por: predictor: corrector:

20 Método del punto medio explícito

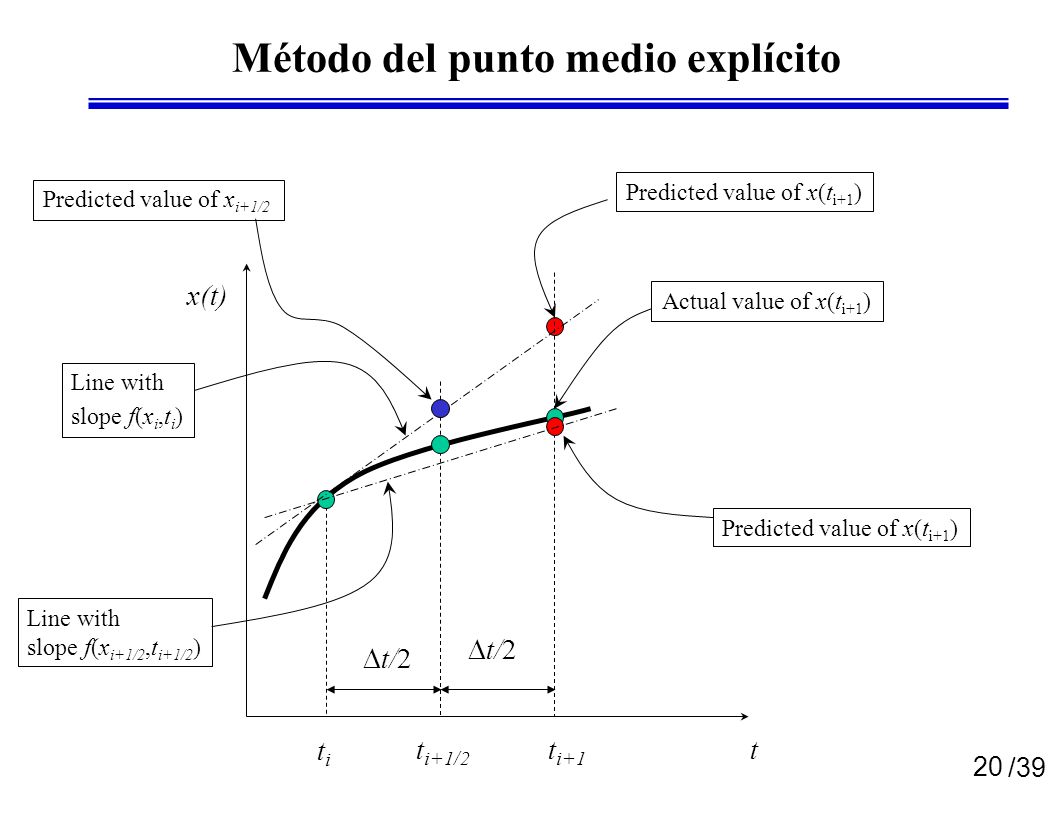

Predicted value of x(ti+1) Predicted value of xi+1/2 x(t) Actual value of x(ti+1) Line with slope f(xi,ti) Line with slope f(xi+1/2,ti+1/2) Predicted value of x(ti+1) Dt/2 Dt/2 ti ti+1/2 ti+1 t

21 Método del punto medio explícito

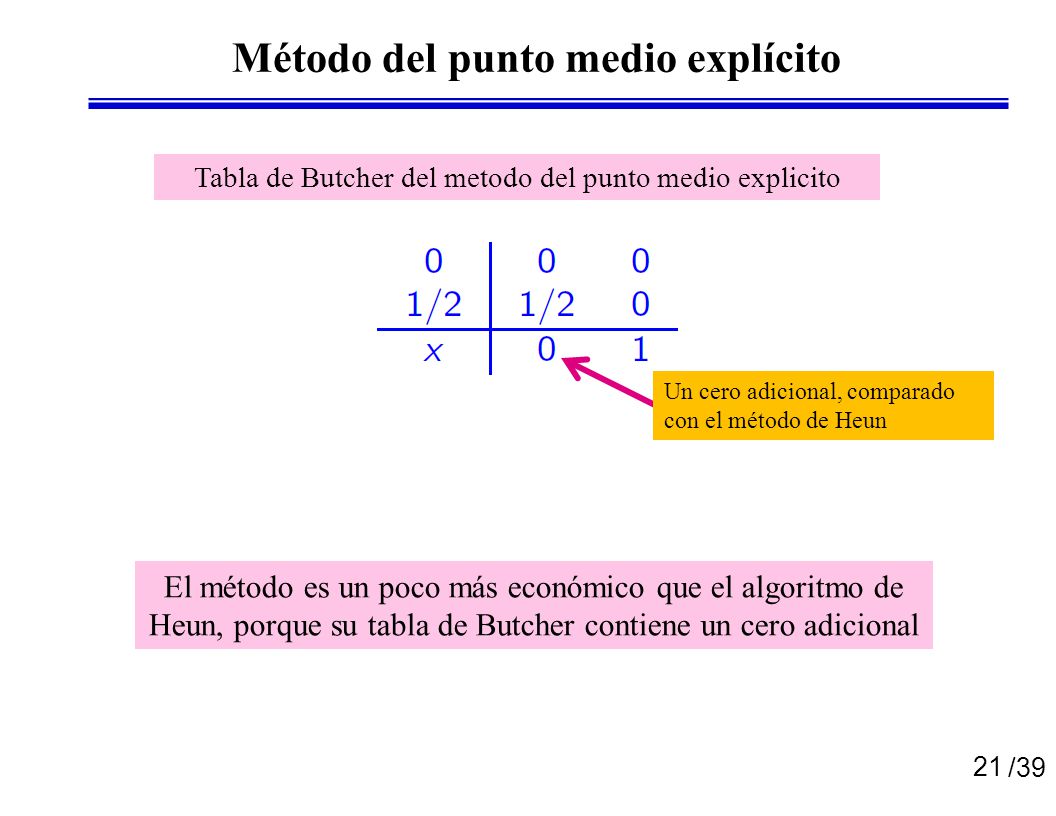

Tabla de Butcher del metodo del punto medio explicito Un cero adicional, comparado con el método de Heun El método es un poco más económico que el algoritmo de Heun, porque su tabla de Butcher contiene un cero adicional

22 Algoritmos de Runge-Kutta de orden cuatro

23 Runge-Kutta de orden cuatro explícito

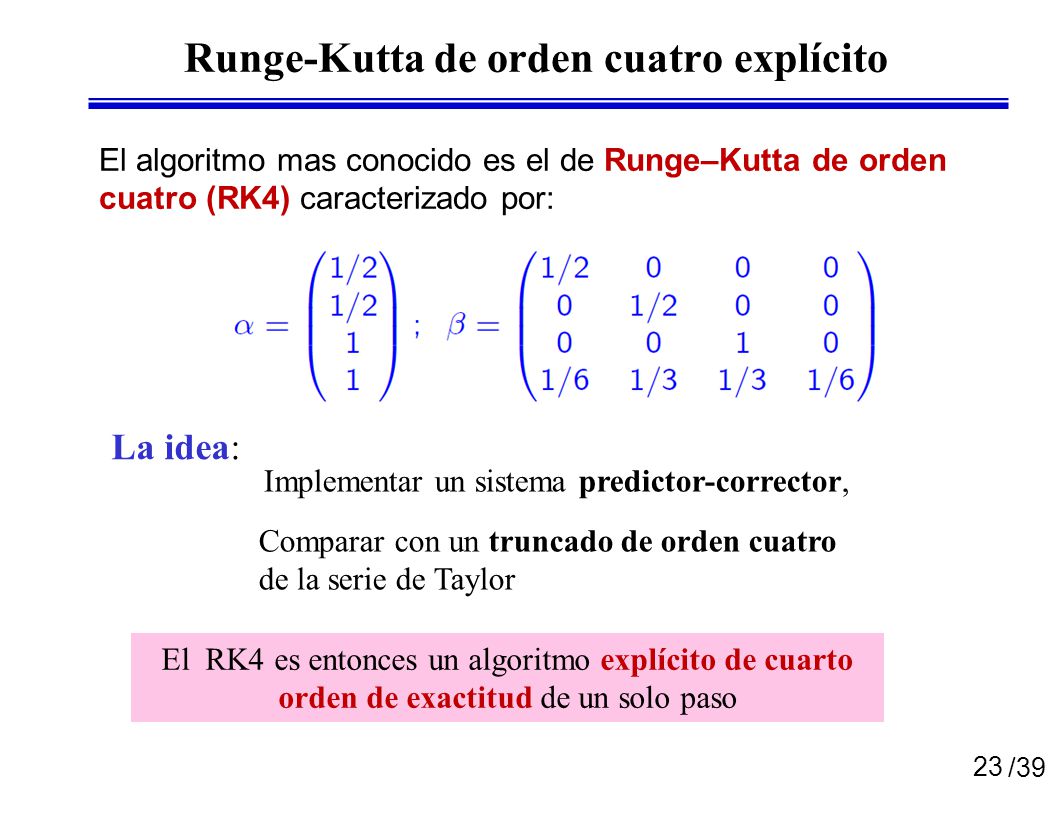

El algoritmo mas conocido es el de Runge–Kutta de orden cuatro (RK4) caracterizado por: La idea: Implementar un sistema predictor-corrector, Comparar con un truncado de orden cuatro de la serie de Taylor El RK4 es entonces un algoritmo explícito de cuarto orden de exactitud de un solo paso

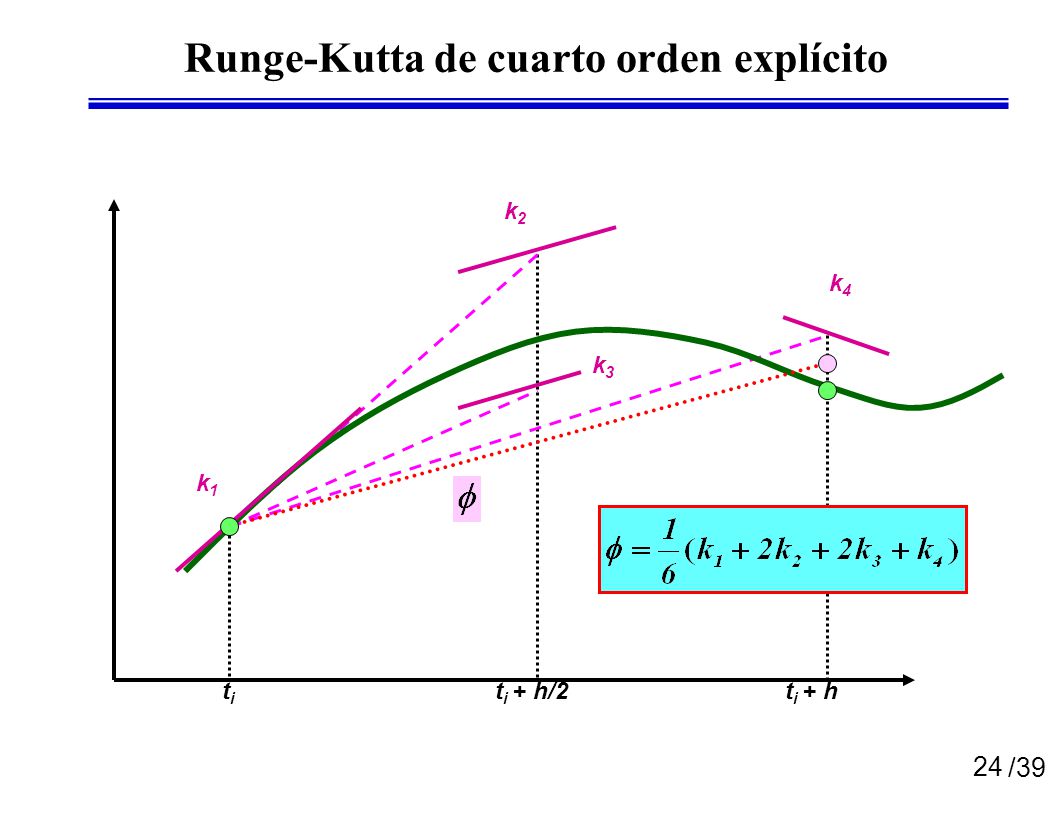

24 Runge-Kutta de cuarto orden explícito
ti ti + h/2 ti + h

25 Runge-Kutta de cuarto orden explícito

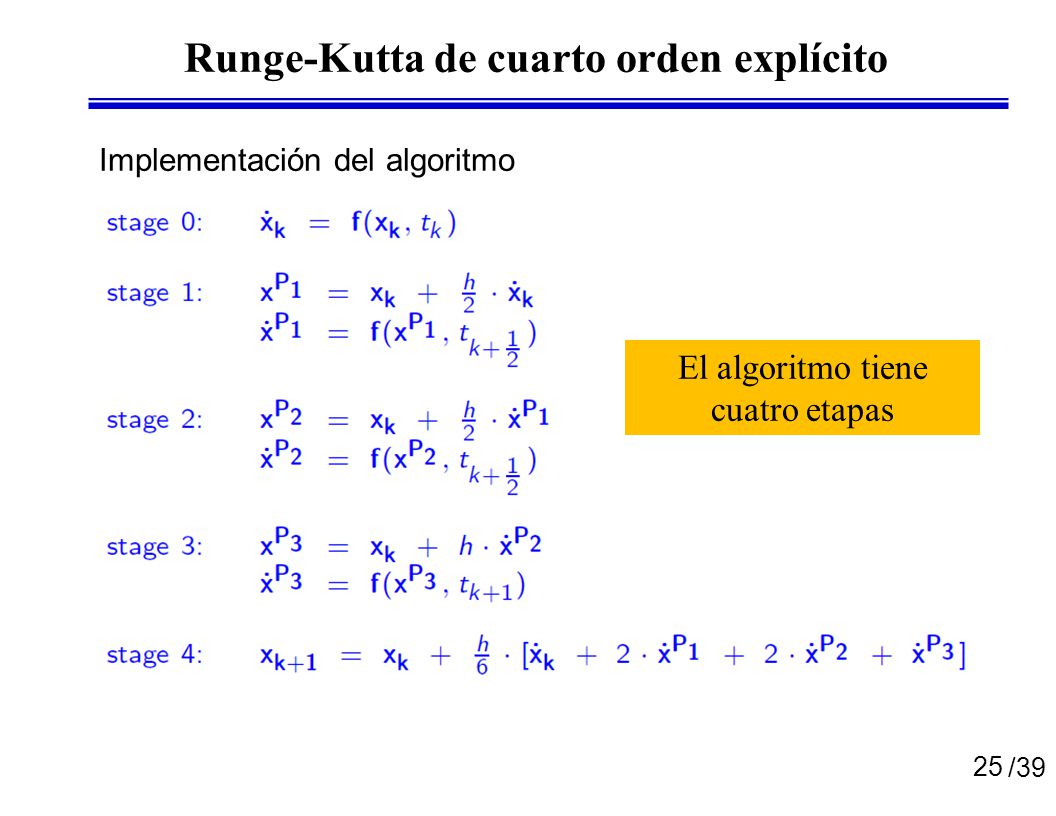

Implementación del algoritmo El algoritmo tiene cuatro etapas

26 Runge-Kutta de cuarto orden explícito

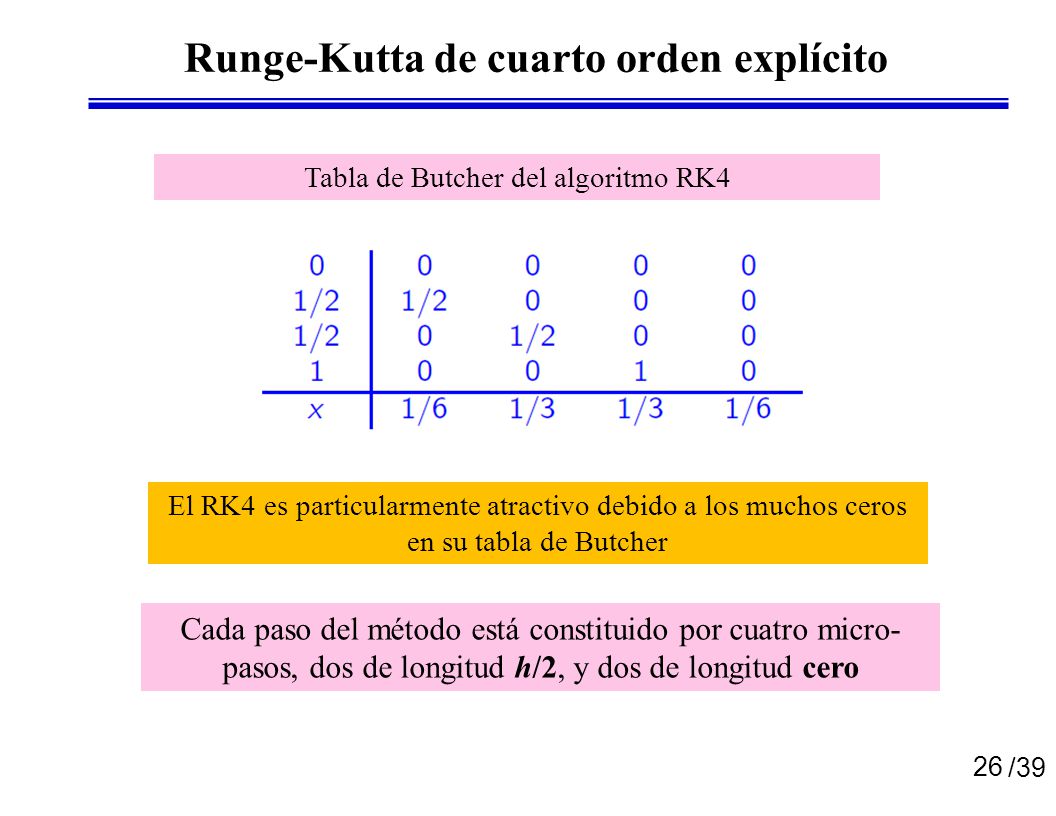

Tabla de Butcher del algoritmo RK4 El RK4 es particularmente atractivo debido a los muchos ceros en su tabla de Butcher Cada paso del método está constituido por cuatro micro-pasos, dos de longitud h/2, y dos de longitud cero

27 Algoritmos de Runge-Kutta de orden mayor

28 Algoritmos de Runge-Kutta de orden mayor

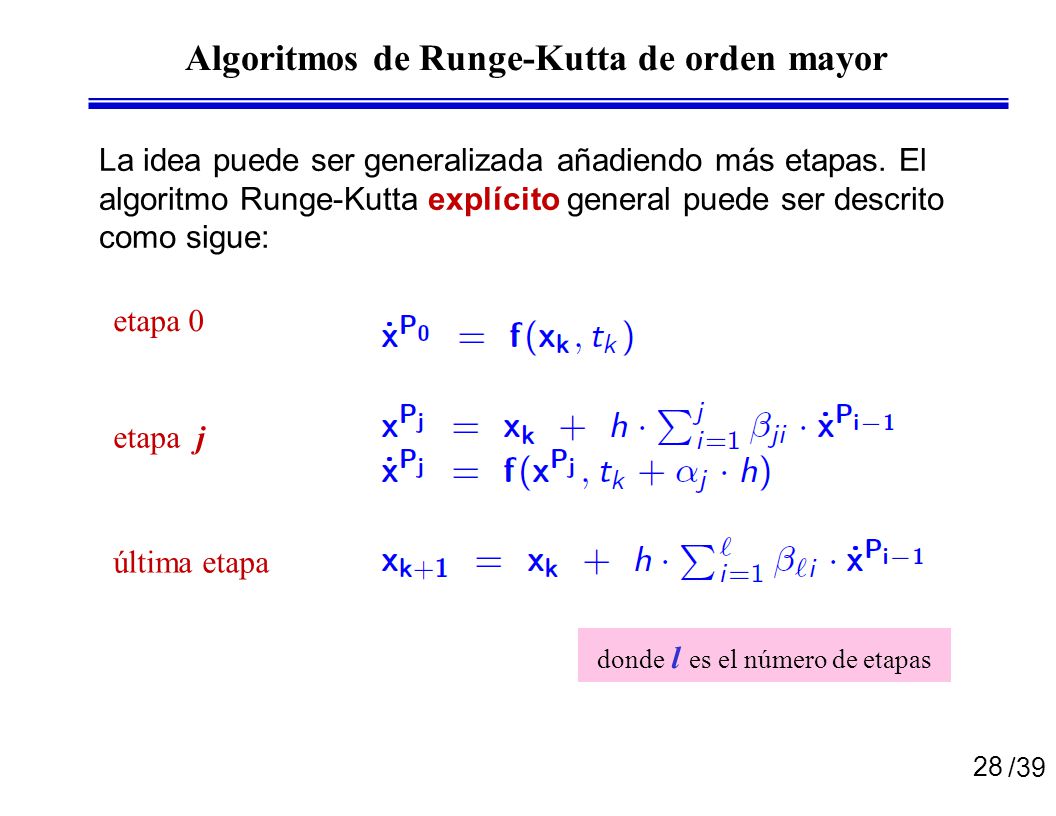

La idea puede ser generalizada añadiendo más etapas. El algoritmo Runge-Kutta explícito general puede ser descrito como sigue: etapa 0 etapa j última etapa donde l es el número de etapas

29 Algoritmos de Runge-Kutta de orden mayor

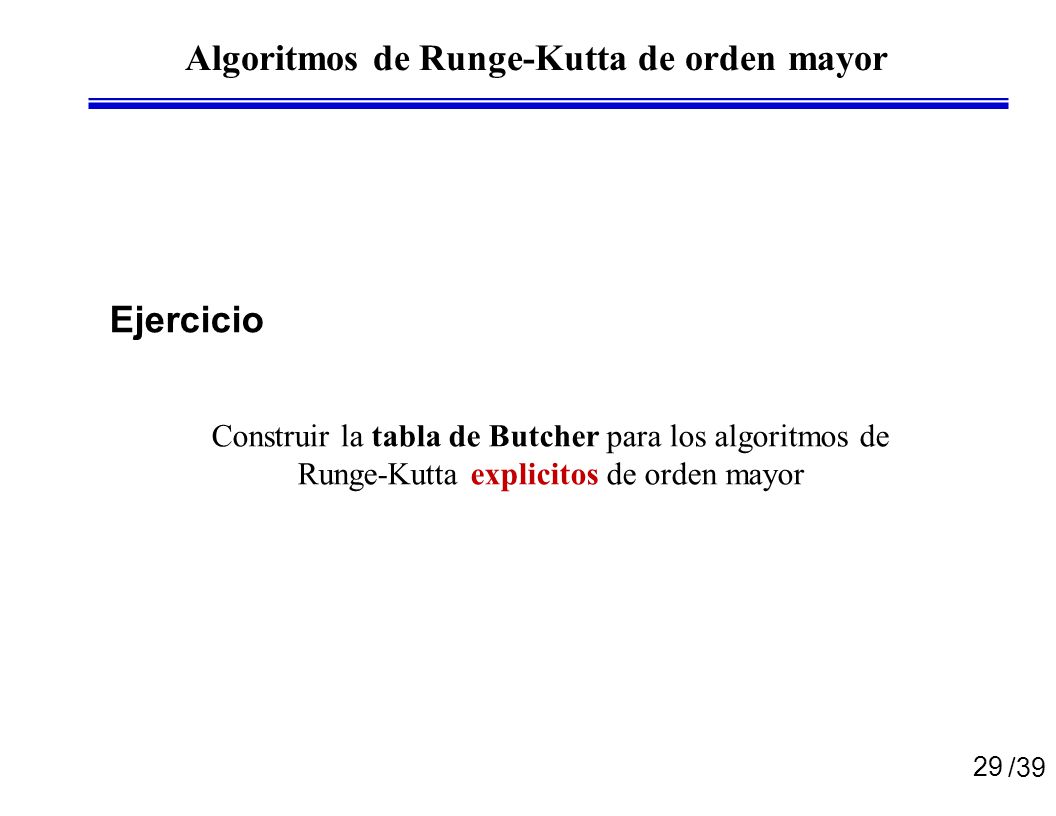

Ejercicio Construir la tabla de Butcher para los algoritmos de Runge-Kutta explicitos de orden mayor

30 Dominio de Estabilidad de los Algoritmos RK explícitos

31 Iteración de punto fijo

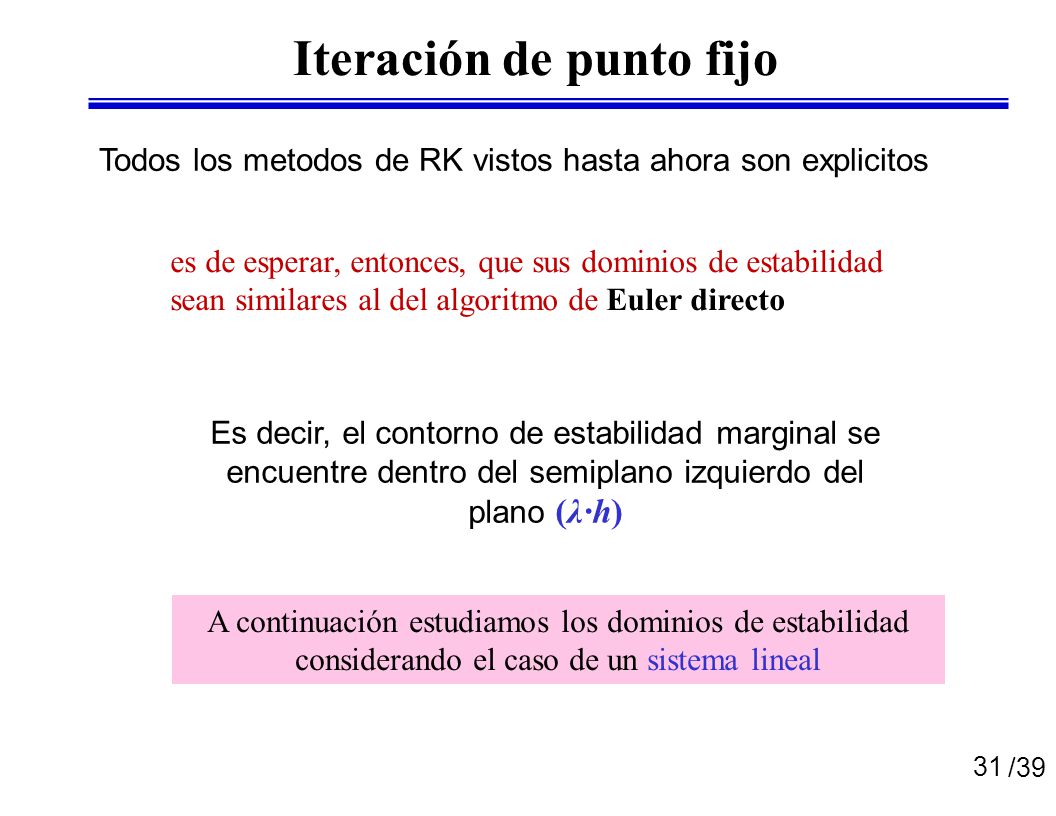

Todos los metodos de RK vistos hasta ahora son explicitos es de esperar, entonces, que sus dominios de estabilidad sean similares al del algoritmo de Euler directo Es decir, el contorno de estabilidad marginal se encuentre dentro del semiplano izquierdo del plano (λ·h) A continuación estudiamos los dominios de estabilidad considerando el caso de un sistema lineal

32 Matrix F equivalente para el método de Heun
Aplicando el algoritmo de Heun a un sistema lineal: prediccion: corrección:

33 Matrix F equivalente para órdenes mayores

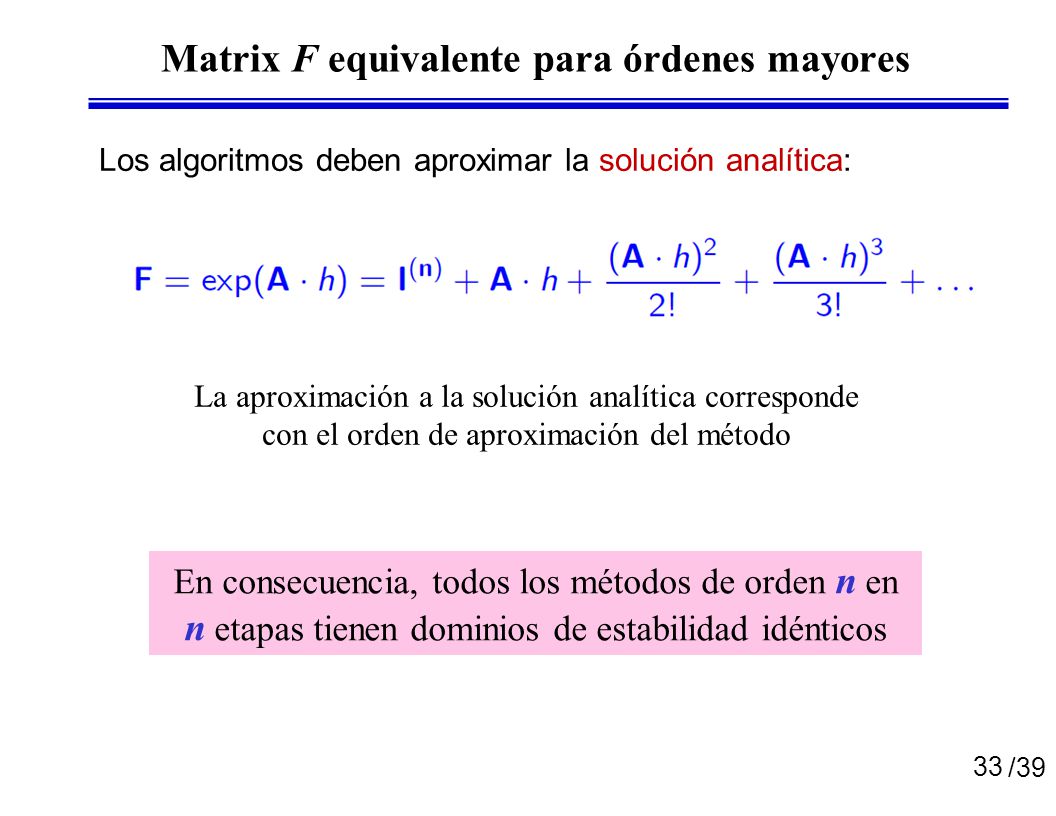

Los algoritmos deben aproximar la solución analítica: La aproximación a la solución analítica corresponde con el orden de aproximación del método En consecuencia, todos los métodos de orden n en n etapas tienen dominios de estabilidad idénticos

34 Dominios de estabilidad de los métodos RK explícitos

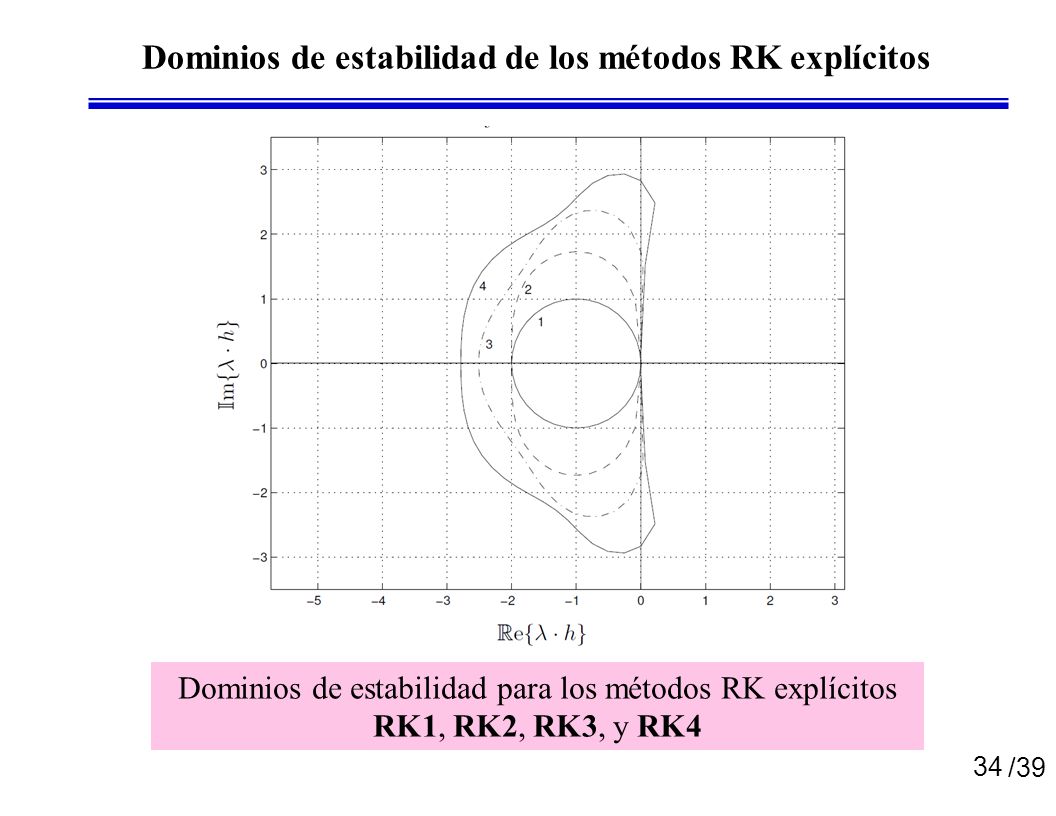

Dominios de estabilidad para los métodos RK explícitos RK1, RK2, RK3, y RK4

35 Conclusiones

36 Con excepción del algoritmo Euler directo (RK1)

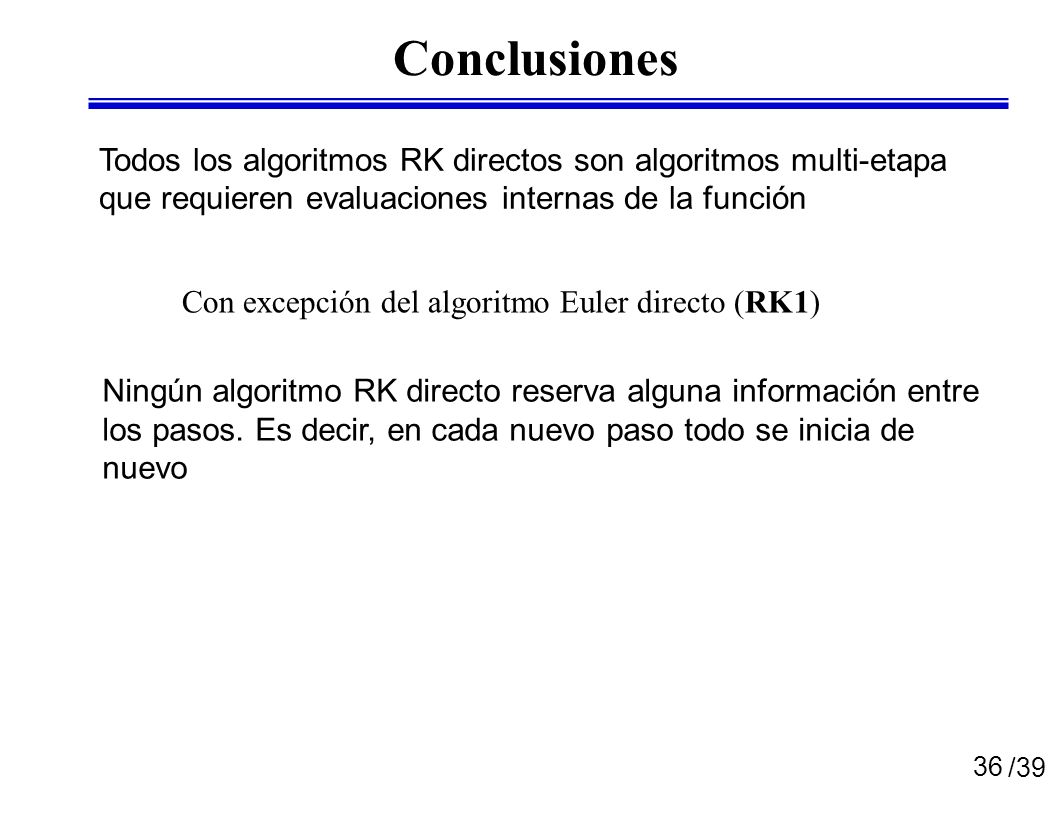

Conclusiones Todos los algoritmos RK directos son algoritmos multi-etapa que requieren evaluaciones internas de la función Con excepción del algoritmo Euler directo (RK1) Ningún algoritmo RK directo reserva alguna información entre los pasos. Es decir, en cada nuevo paso todo se inicia de nuevo

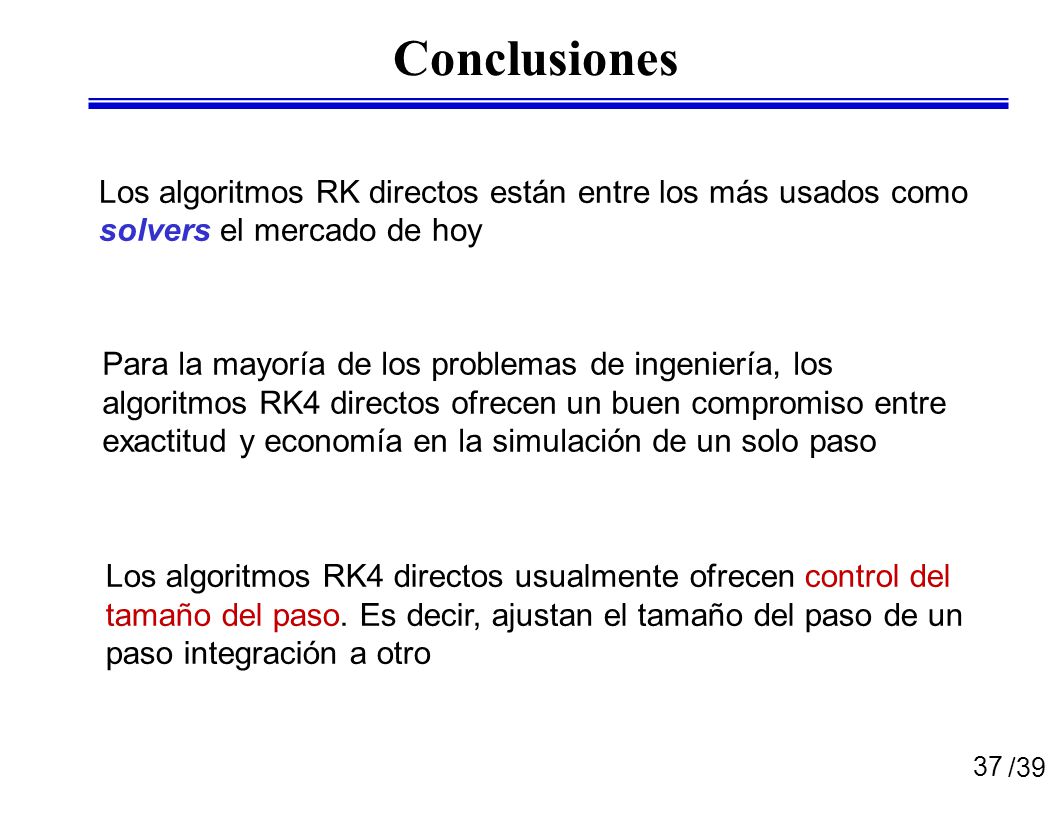

37 Conclusiones Los algoritmos RK directos están entre los más usados como solvers el mercado de hoy Para la mayoría de los problemas de ingeniería, los algoritmos RK4 directos ofrecen un buen compromiso entre exactitud y economía en la simulación de un solo paso Los algoritmos RK4 directos usualmente ofrecen control del tamaño del paso. Es decir, ajustan el tamaño del paso de un paso integración a otro

38 Fuentes Cellier, F.E. and E. Kofman (2006), Continuous System Simulation, Springer-Verlag, New York

39 FIN
