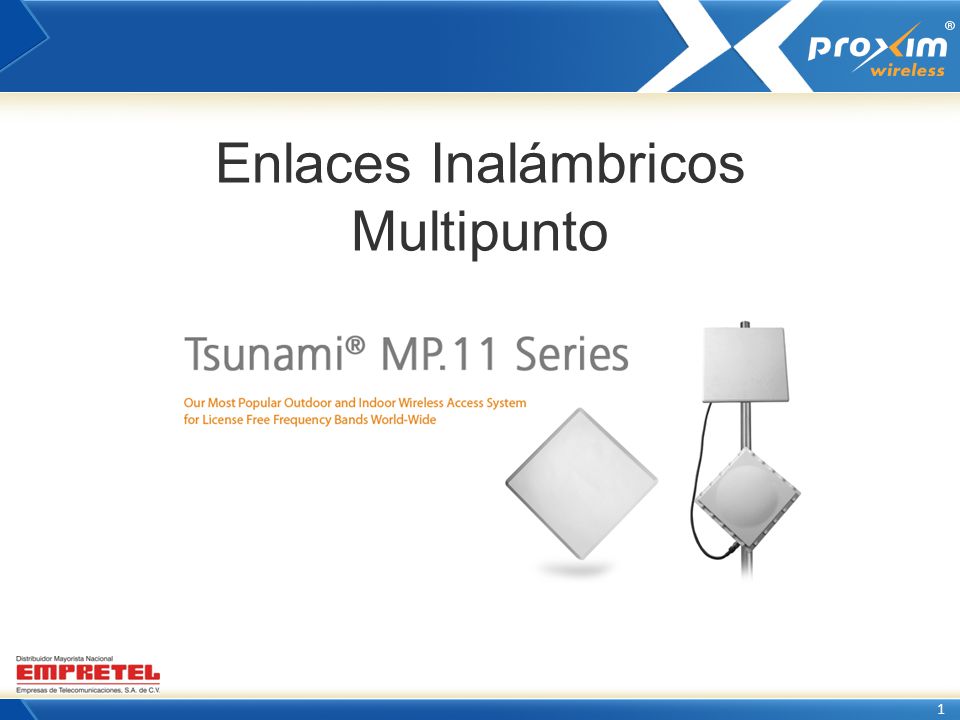

Enlaces Inalámbricos Multipunto

Presentación del tema: "Enlaces Inalámbricos Multipunto"— Transcripción de la presentación:

1 Enlaces Inalámbricos Multipunto

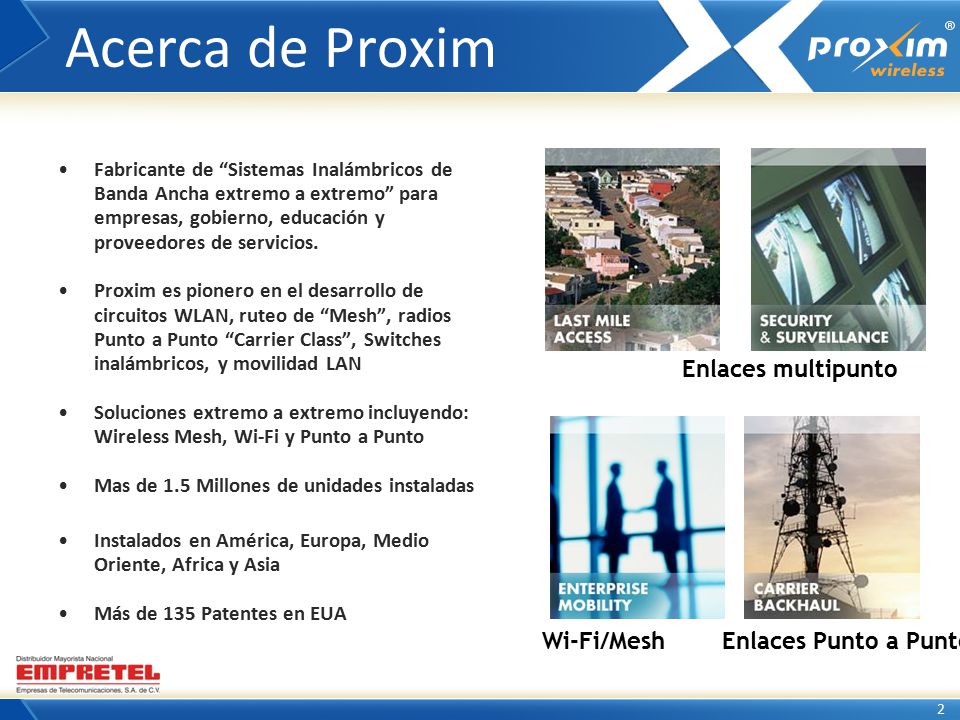

2 Acerca de Proxim Wi-Fi/Mesh Enlaces multipunto Enlaces Punto a Punto
Fabricante de “Sistemas Inalámbricos de Banda Ancha extremo a extremo” para empresas, gobierno, educación y proveedores de servicios. Proxim es pionero en el desarrollo de circuitos WLAN, ruteo de “Mesh”, radios Punto a Punto “Carrier Class”, Switches inalámbricos, y movilidad LAN Soluciones extremo a extremo incluyendo: Wireless Mesh, Wi-Fi y Punto a Punto Mas de 1.5 Millones de unidades instaladas Instalados en América, Europa, Medio Oriente, Africa y Asia Más de 135 Patentes en EUA Wi-Fi/Mesh Enlaces multipunto Enlaces Punto a Punto

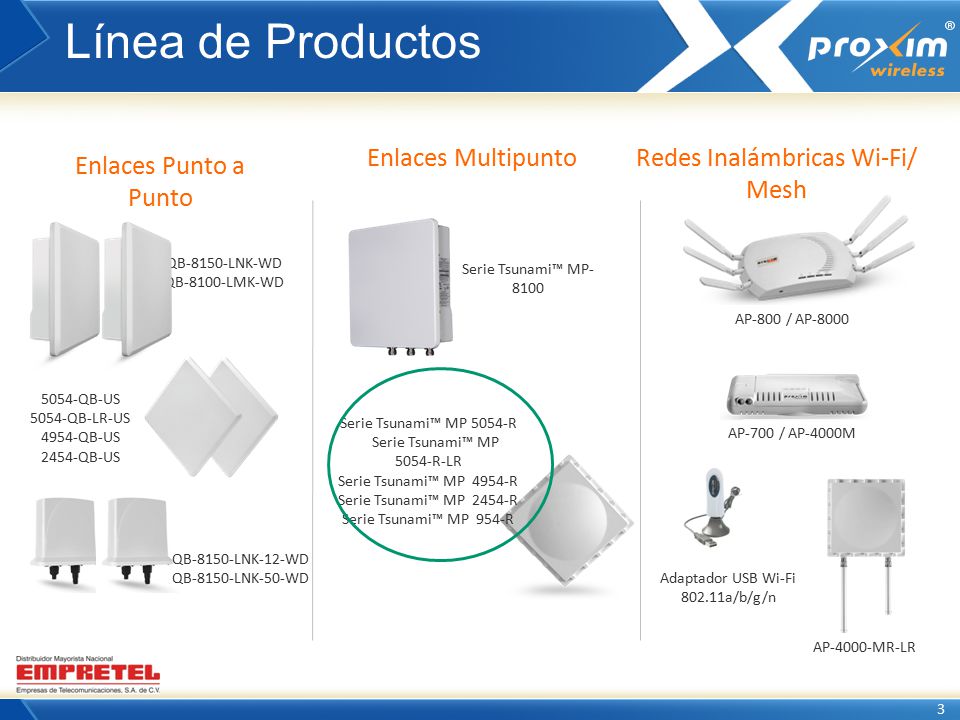

3 Línea de Productos Enlaces Multipunto Redes Inalámbricas Wi-Fi/ Mesh
Serie Tsunami™ MP-8100 Serie Tsunami™ MP 5054-R Serie Tsunami™ MP 5054-R-LR Serie Tsunami™ MP R Serie Tsunami™ MP R Serie Tsunami™ MP 954-R Redes Inalámbricas Wi-Fi/ Mesh Enlaces Punto a Punto QB-8150-LNK-WD QB-8100-LMK-WD 5054-QB-US 5054-QB-LR-US 4954-QB-US 2454-QB-US AP-800 / AP-8000 AP-700 / AP-4000M QB-8150-LNK-12-WD QB-8150-LNK-50-WD Adaptador USB Wi-Fi a/b/g/n AP-4000-MR-LR

4 Aplicaciones Enlaces Multipunto
Conectividad de Ultima Milla Los radios inalámbricos son usados en lugar de accesos vía DSL o Cable en empresas o mercado residencial Redes Metropolitanas para comunicación de sucursales o edificios de gobierno para transporte de tráficos diversos

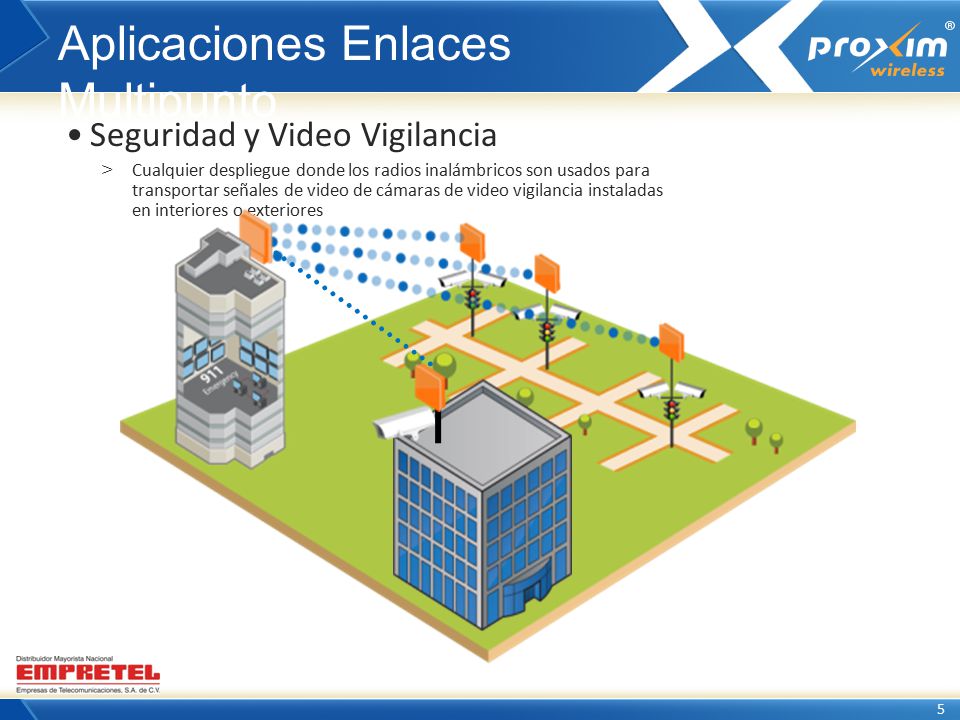

5 Aplicaciones Enlaces Multipunto
Seguridad y Video Vigilancia Cualquier despliegue donde los radios inalámbricos son usados para transportar señales de video de cámaras de video vigilancia instaladas en interiores o exteriores ON TO APPLICATIONS --- Our products are well suited to many applications but here are a few that are MOST popular: [ slide ] 5

6 Descripción general y Topologías
La Serie Tsunami MP.11 de Multipunto consiste Unidades Centrales llamadas Unidades Estación Base (BSU) Satélites llamados Unidades Suscriptor (SU) Las Unidades operan en una de las bandas de frecuencia de uso libre siguientes: 5.8 GHz 4.9 GHz (licenciada) 2.4 GHz 900 MHz Tecnología: TDD El sistema usa un protocolo proprietario llamado WORP (Wireless Outdoor Router Protocol) entre BSU y SUs

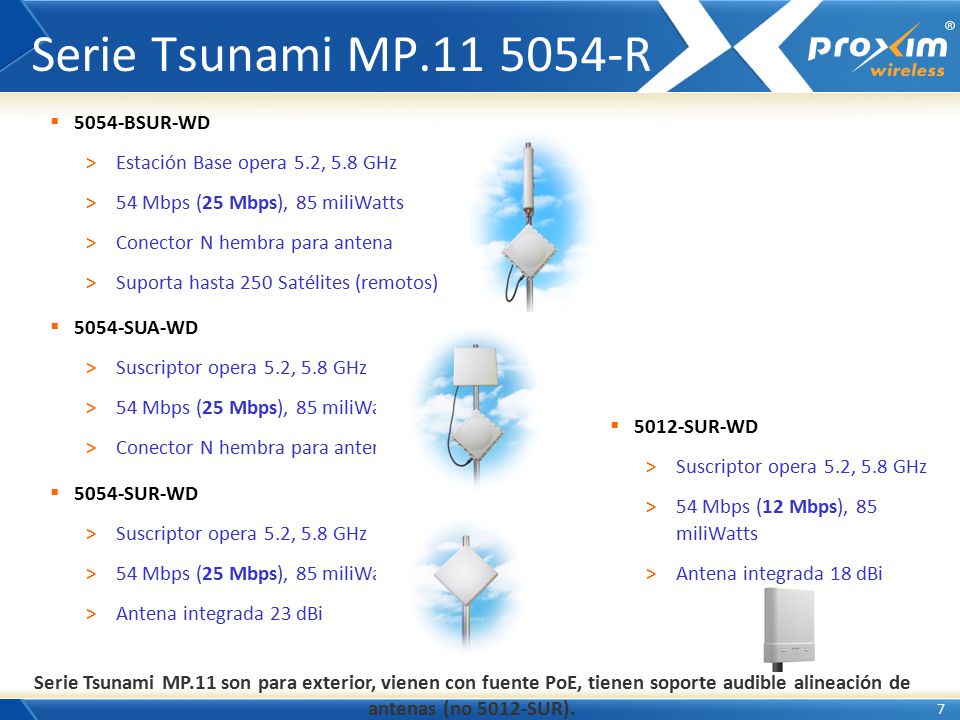

7 Serie Tsunami MP.11 5054-R 5054-BSUR-WD
Estación Base opera 5.2, 5.8 GHz 54 Mbps (25 Mbps), 85 miliWatts Conector N hembra para antena Suporta hasta 250 Satélites (remotos) 5054-SUA-WD Suscriptor opera 5.2, 5.8 GHz 5054-SUR-WD Antena integrada 23 dBi 5012-SUR-WD Suscriptor opera 5.2, 5.8 GHz 54 Mbps (12 Mbps), 85 miliWatts Antena integrada 18 dBi Serie Tsunami MP.11 son para exterior, vienen con fuente PoE, tienen soporte audible alineación de antenas (no 5012-SUR).

8 Topología Multipunto Enlaces Multipunto se crean teniendo más de un SU conectado (“registrado”) al mismo BSU Hay un máximo absoluto de Satélites que una Base puede manejar El Administrador puede limitar vía software el número de Satélites a un valor más pequeño configurando el parámetro Maximum Satellites en el BSU BSU SU

9 Ejemplo Multipunto

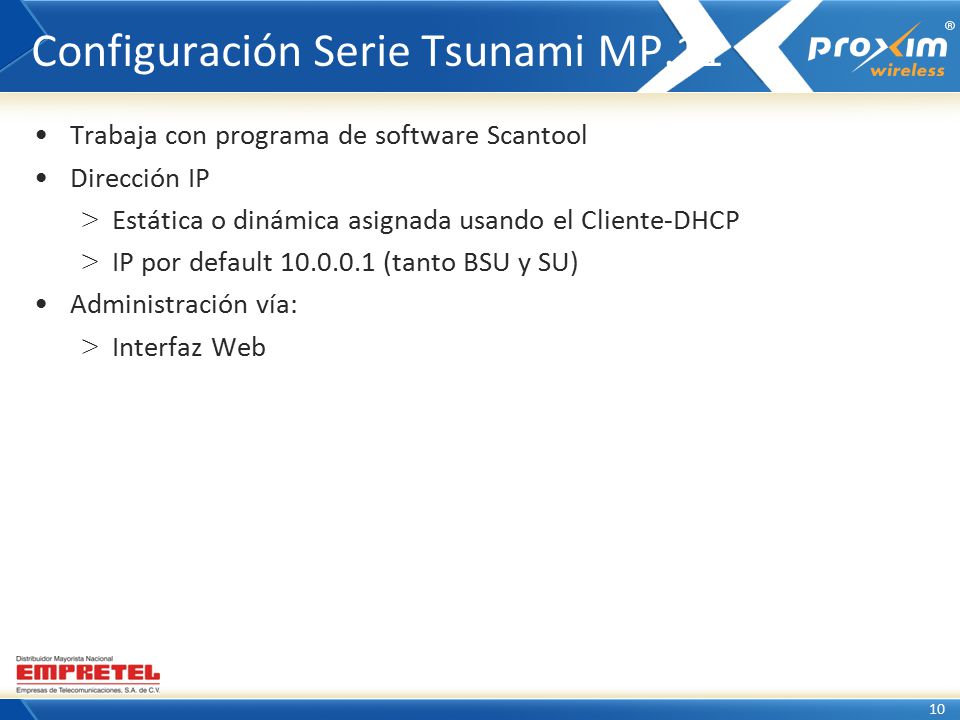

10 Configuración Serie Tsunami MP.11
Trabaja con programa de software Scantool Dirección IP Estática o dinámica asignada usando el Cliente-DHCP IP por default (tanto BSU y SU) Administración vía: Interfaz Web

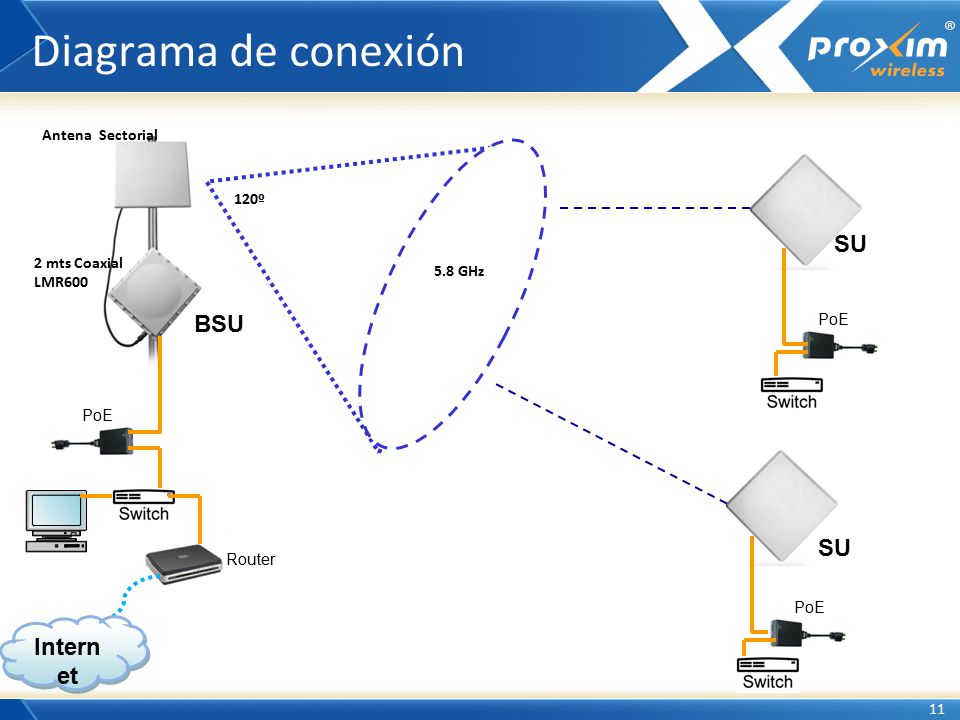

11 Diagrama de conexión SU BSU SU Internet Antena Sectorial 120º
2 mts Coaxial LMR600 5.8 GHz BSU PoE PoE SU Router PoE Internet

12 Software ScanTool

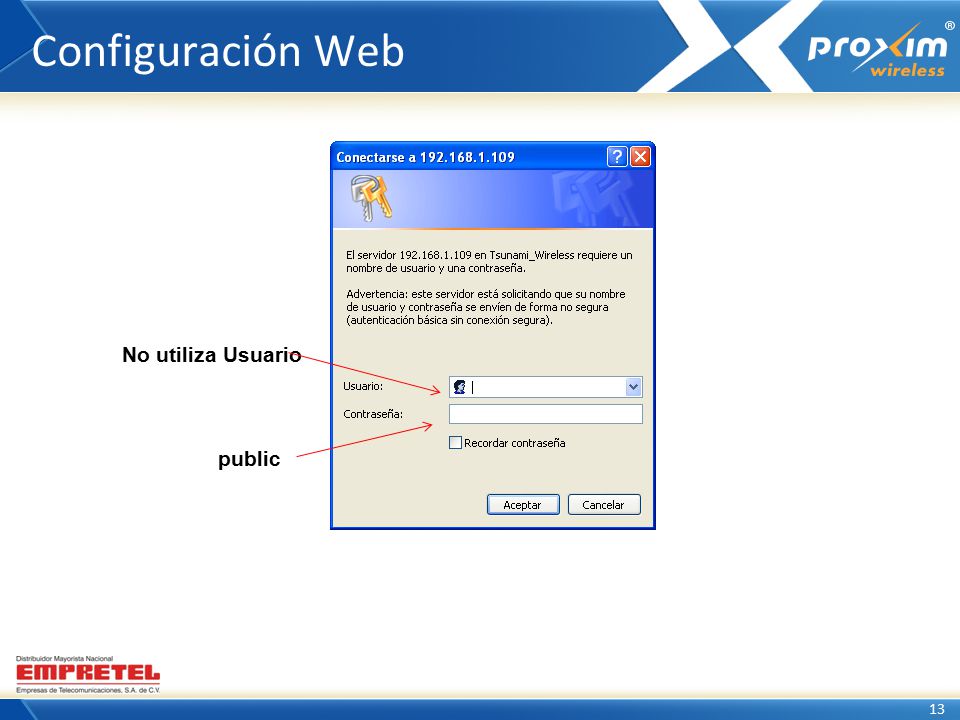

13 Configuración Web No utiliza Usuario public

14

15

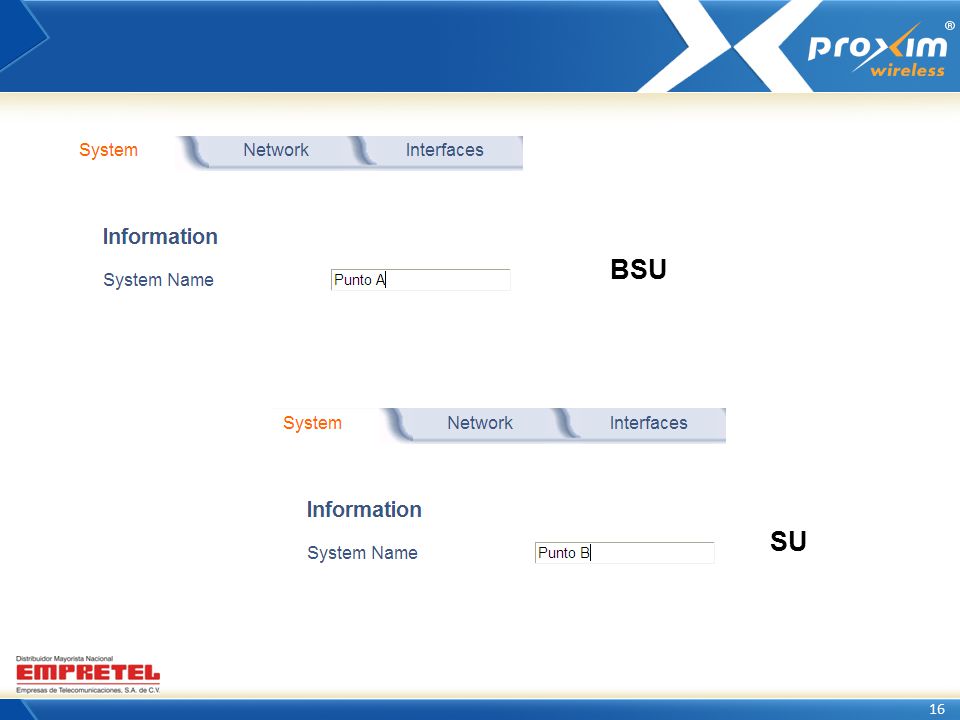

16 BSU SU

17

18 BSU SU

19

20 0 dB 3Mbps 5 MHz Large 1500 Valores reales

21

22

23

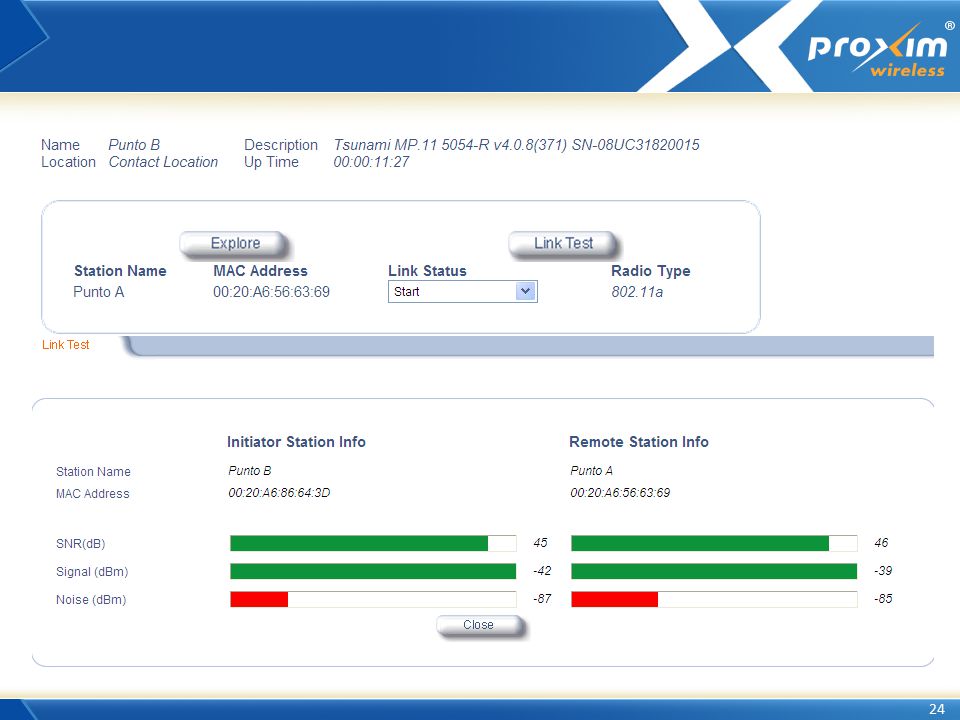

24

25 Preguntas y Respuestas
Antonio López Ingeniería y servicio EMPRETEL Tel (81)
