1 Empresas de Telecomunicaciones, SA de CV Presenta BWA
Empresas de Telecomunicaciones, SA de CV Presenta BWA. Acceso Inalámbrico de Banda Ancha Tsunami QB Tsunami MP-8100

2 ¿Porqué la Video Vigilancia?
Las soluciones de monitoreo público y perimetral se han convertido en un componente clave para las empresas Instituciones educativas, financieras y de salud están comenzando a delegar en los sistemas de video-vigilancia la seguridad de sus instalaciones Las organizaciones de seguridad pública dependen del almacenamiento de los sistemas de video para reducir el vandalismo en sitios de alta incidencia El monitoreo en vivo de los sistemas de tráfico se ha incrementado y esta siendo usado como herramienta para protección de la comunidad

3 Aplicaciones de Seguridad y Video Vigilancia
Protección de bienes y comunidades mediante el monitoreo Edificios y estacionamientos Áreas sensibles: ATMs, bancos, etc. Cafeterías, restaurantes, salas de cine, teatros Puntos de alta concentración de tráfico: autopistas, puentes, túneles, etc. Áreas públicas: parques y corredores Reduciendo el crimen y la violencia en áreas problemáticas

4 Ventajas de la tecnología inalámbrica
Instalación breve: Usualmente en horas o días Flexibles: Pueden ser instaladas en cualquier sitio Alta capacidad Confiables: % de disponibilidad Exteriores e interiores

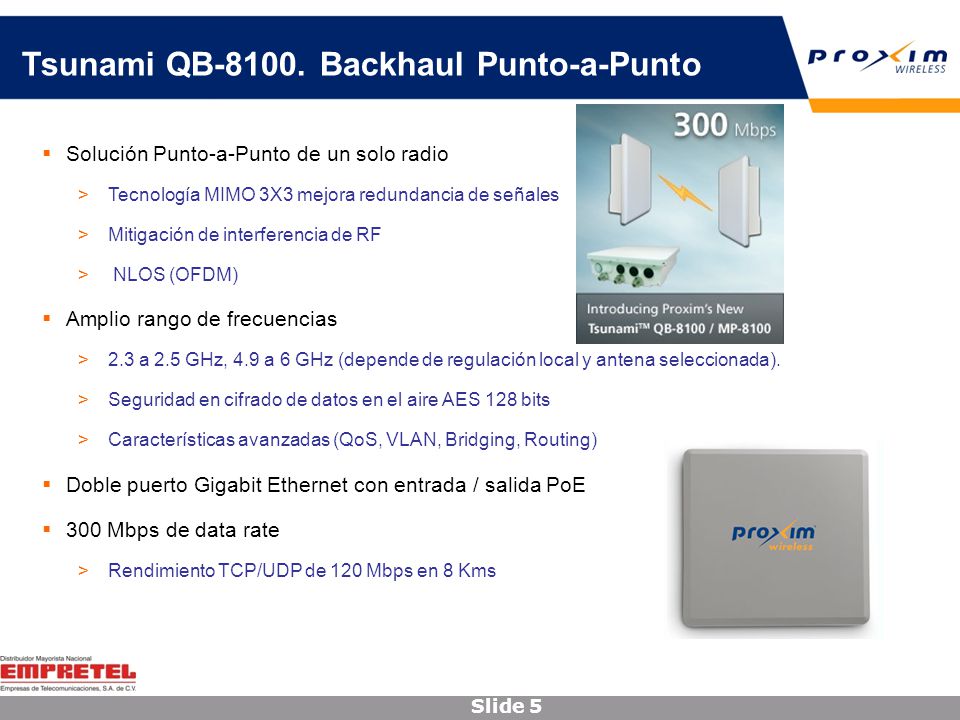

5 Tsunami QB-8100. Backhaul Punto-a-Punto
Solución Punto-a-Punto de un solo radio Tecnología MIMO 3X3 mejora redundancia de señales Mitigación de interferencia de RF NLOS (OFDM) Amplio rango de frecuencias 2.3 a 2.5 GHz, 4.9 a 6 GHz (depende de regulación local y antena seleccionada). Seguridad en cifrado de datos en el aire AES 128 bits Características avanzadas (QoS, VLAN, Bridging, Routing) Doble puerto Gigabit Ethernet con entrada / salida PoE 300 Mbps de data rate Rendimiento TCP/UDP de 120 Mbps en 8 Kms

6 Tsunami QB-8100. Backhaul Punto-a-Punto. Cont’
Fácil de instalar Preconfigurado de fábrica Se instala en horas Baja latencia (< 5 mseg) aún en altas velocidades Ideal para Video vigilancia y aplicaciones E1 Backhaul de Video, Voz y red Celular

7 Tsunami MP-8100. Punto-a-MultiPunto (PaMP)
Solución Punto-a-Multipunto de un solo radio Tecnología MIMO 3X3 mejora redundancia de señales Mitigación de interferencia de RF / NLOS (OFDM) Amplio rango de frecuencias 2.3 a 2.5 GHz, 4.9 a 6 GHz (depende de regulación local y antena seleccionada). Seguridad en cifrado de datos en el aire AES 128 bits Características avanzadas (QoS, VLAN, Bridging, Routing) Compatible con productos Tsunami MP.11 300 Mbps de data rate (rendimiento 120 Mbps en TCP/UDP) Doble puerto Gigabit Ethernet con entrada / salida PoE

8 Tsunami MP-8100. Punto-a-MultiPunto (PaMP)
Una red multipunto consiste en 2 tipos de unidades. Unidad Estación Base MP-8100-BSU (viene con conector tipo N protegido contra descargas) Puede operar como Estación Base o Unidad Suscriptor Soporta hasta 255 Unidades Suscriptor Unidades Suscriptor (disponible en 2 configuraciones diferentes) MP-8150-SUR: Antena panel integrada doble polaridad de 21 dBi. MP-8100-SUA: Conector N protegido vs descargas Operan sólo como Unidad Suscriptor Unidades Suscriptor de bajo costo

9 Tsunami MP-8100. Housing 2 Puertos RJ-45 Gigabit Ethernet
Entrada Ethernet PoE Salida Ethernet PoE 1 Puerto serial RJ-11 Cable adaptador de RJ-11 a DB-9 incluido 3 conectores tipo N protegidos contra descargas Con todos los tapones colocados se tiene un nivel de protección IP67 Sin ingreso de agua o polvo Inmersión en agua hasta 1 metro de profundidad

10 Despliegue de sistema de video vigilancia típico

11 Kit de Enlace Inalámbrico Punto-a-Punto con equipos PROXIM
_____________________________________________________ Mod: QB-8150-LNK-WD Rendimiento efectivo agregado 120 Mbps, frecuencia operación 2.4 GHz ó 4.9 GHz ó 5.8 GHz QB-8150-LNK-WD End Point B con Antena integrada QB-8150-LNK-WD End Point A con Antena integrada Cámara IP Computadora VoIP VoIP

12 Kit de Enlace Inalámbrico Punto-a-Punto con equipos PROXIM
_____________________________________________________ Mod: QB-8100-LNK-WD Rendimiento efectivo agregado 120 Mbps, frecuencia operación 2.4 GHz ó 4.9 GHz ó 5.8 GHz QB-8100-LNK-WD End Point B con Antena externa Doble polaridad QB-8100-LNK-WD End Point A con Antena externa Doble polaridad Cámara IP Computadora VoIP VoIP

13 Enlace Punto-a-Punto on Sitio de Repetición
Kit’s de Enlace Punto-a-Punto QB-8100-LNK-WD End Point B PROXIM End Point B PROXIM End Point A PROXIM End Point A PROXIM

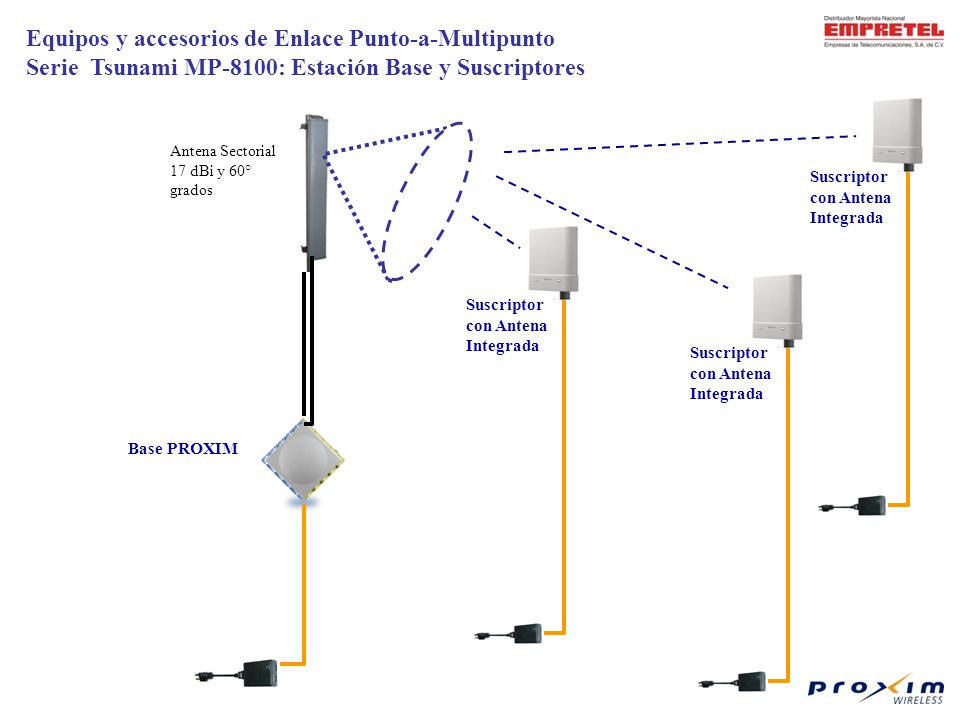

14 Equipos y accesorios de Enlace Punto-a-Multipunto
Serie Tsunami MP-8100: Estación Base y Suscriptores Antena Sectorial 17 dBi y 60° grados Suscriptor con Antena Integrada Suscriptor con Antena Integrada Suscriptor con Antena Integrada Base PROXIM

15 Equipo inalámbrico con conexión a Protector vs descargas Ethernet
Diagrama de conexión Equipo inalámbrico con conexión a Protector vs descargas Ethernet Protector contra descargas de Ethernet para PoE.

16 Gracias Contacto: Antonio López Ingeniería y servicio EMPRETEL
