MINISTERIO DE EDUCACIÓN
Trabajo de : TALLER 5 EN CIRCUITOS ELECTRÓNICOS Preparado por : Carlos David Hernández Profesor : Andrés Sam grupo 11 B Año 2013
2
Amplificador de 30 watts Con tda2030
3

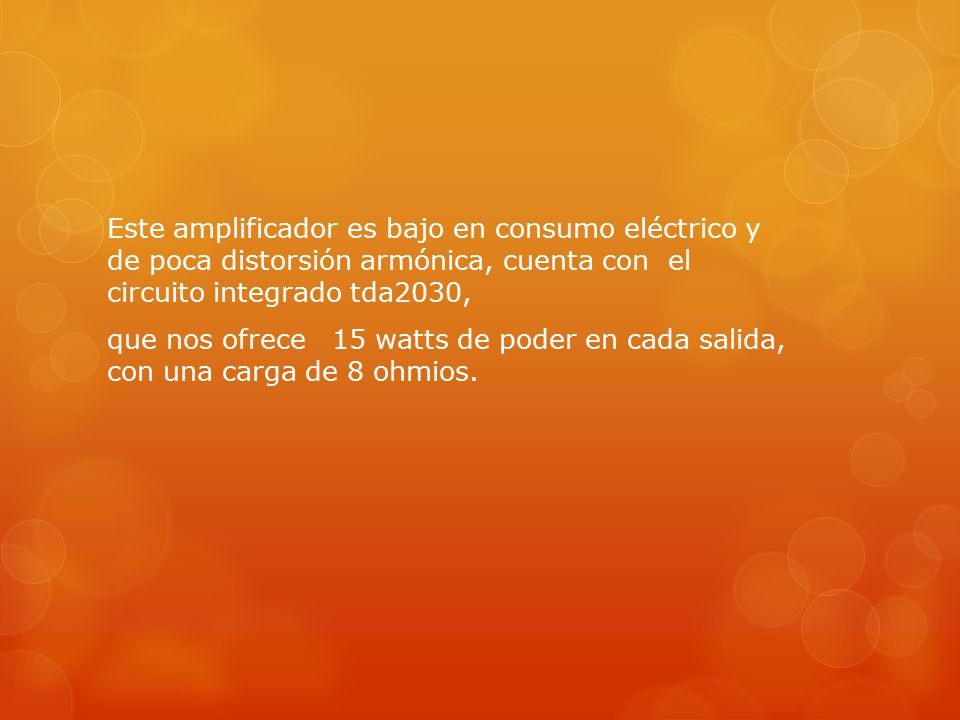

Este amplificador es bajo en consumo eléctrico y de poca distorsión armónica, cuenta con el circuito integrado tda2030, que nos ofrece 15 watts de poder en cada salida, con una carga de 8 ohmios.
4

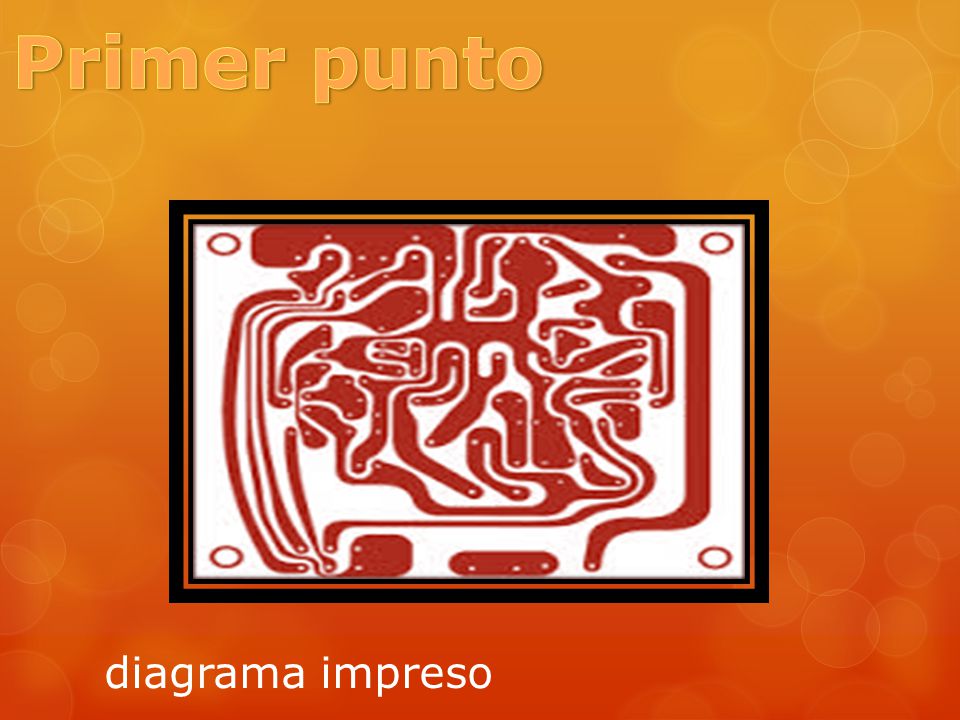

Primer punto diagrama impreso
5

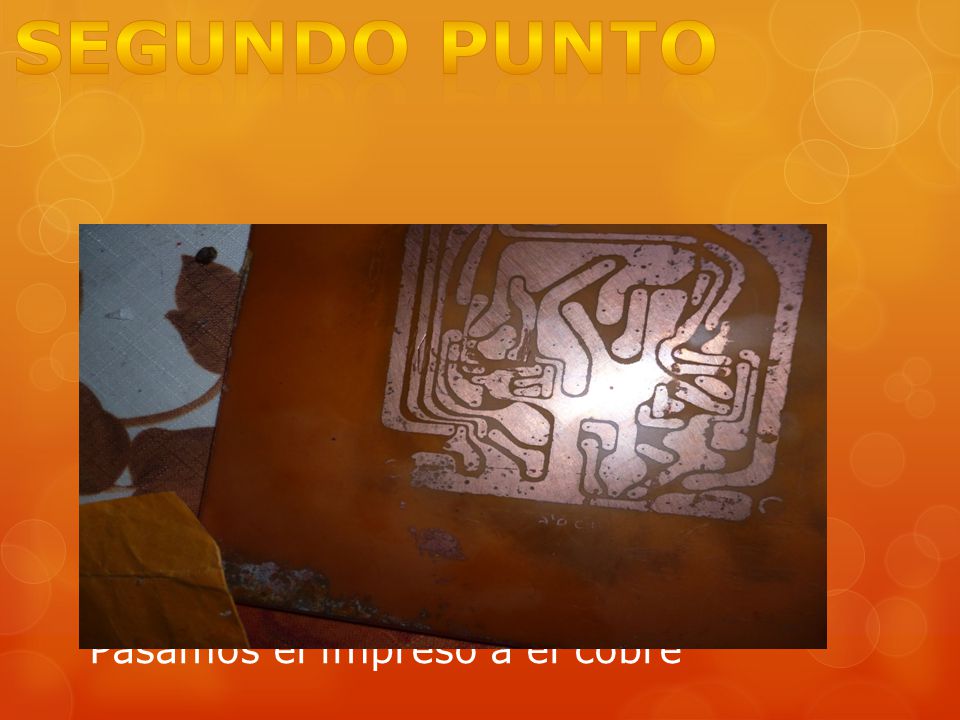

Pasamos el impreso a el cobre
Segundo punto Pasamos el impreso a el cobre
6

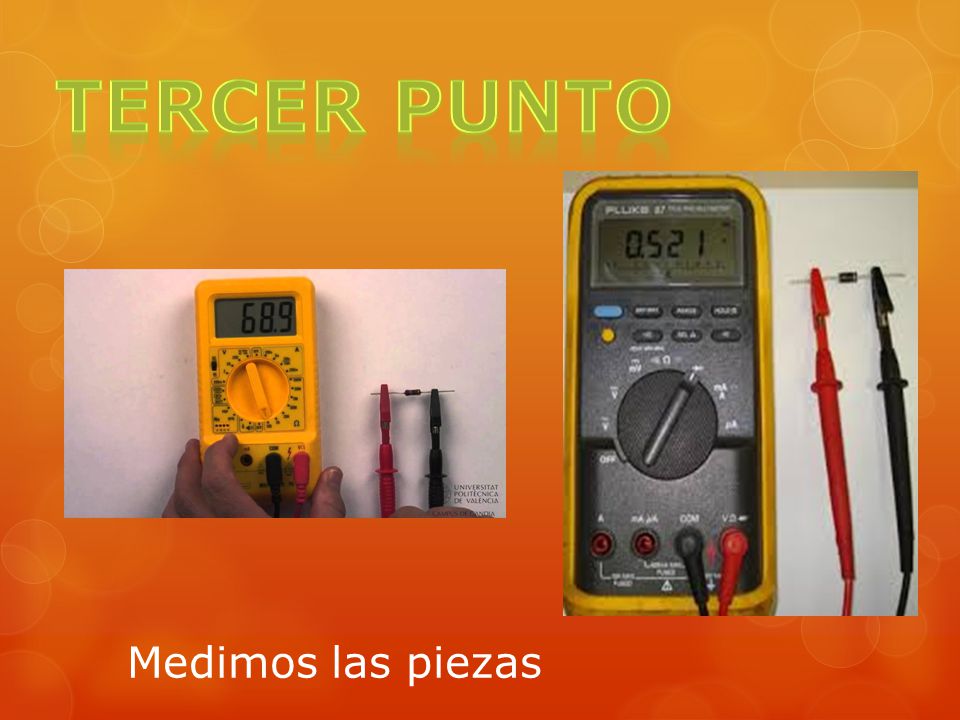

Tercer punto Medimos las piezas
7

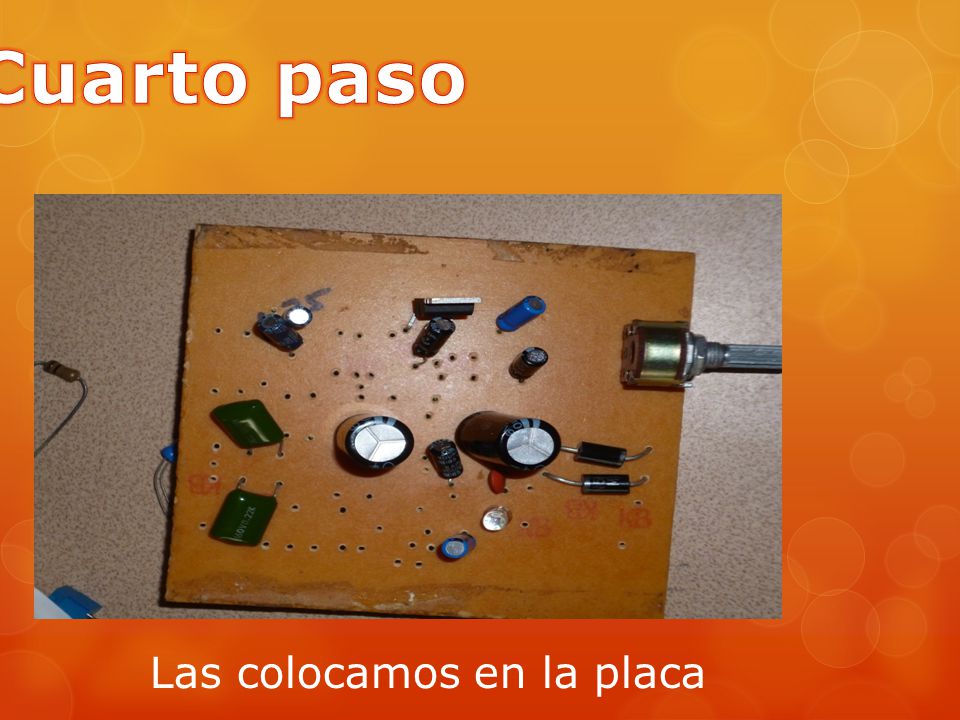

Las colocamos en la placa
Cuarto paso Las colocamos en la placa
8

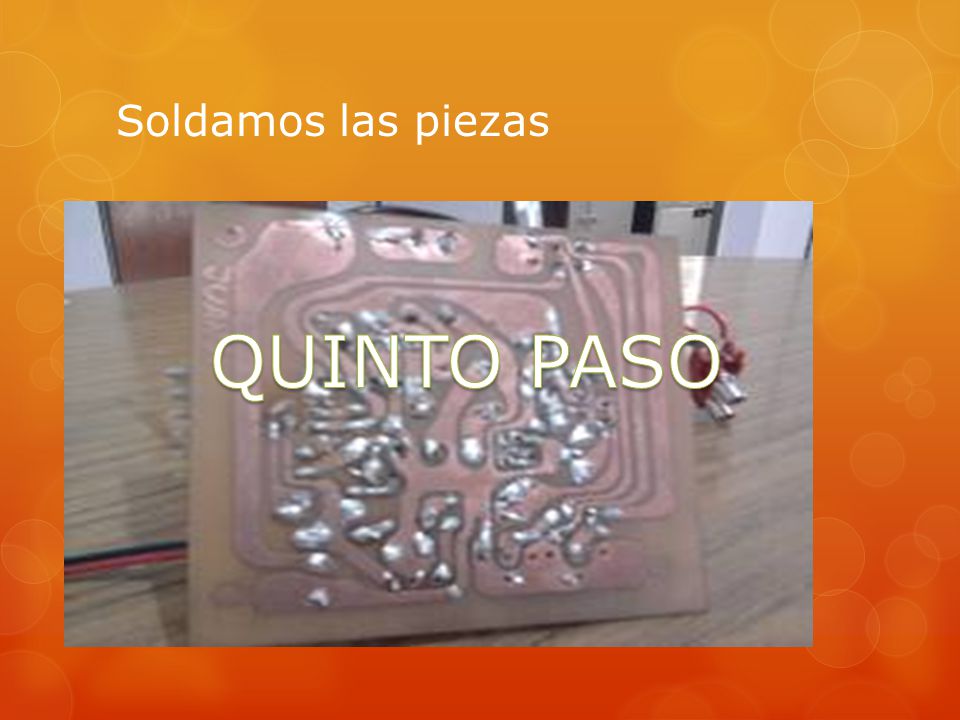

Soldamos las piezas QUINTO PASO
10
GRACIAS
