1 INSTITUTO PROFECIONAL Y TECNICO DE VERAGUAS. TALLER CIRCUITO ELECTRONICO. PROFESSOR : ANDRES SAN. ESTUDIANTE : MAXIMO CARRASQUILLA. NIVEL XI º B. FECHA DE ENTREGA : 29/8/2014. AÑO : 2014.

2

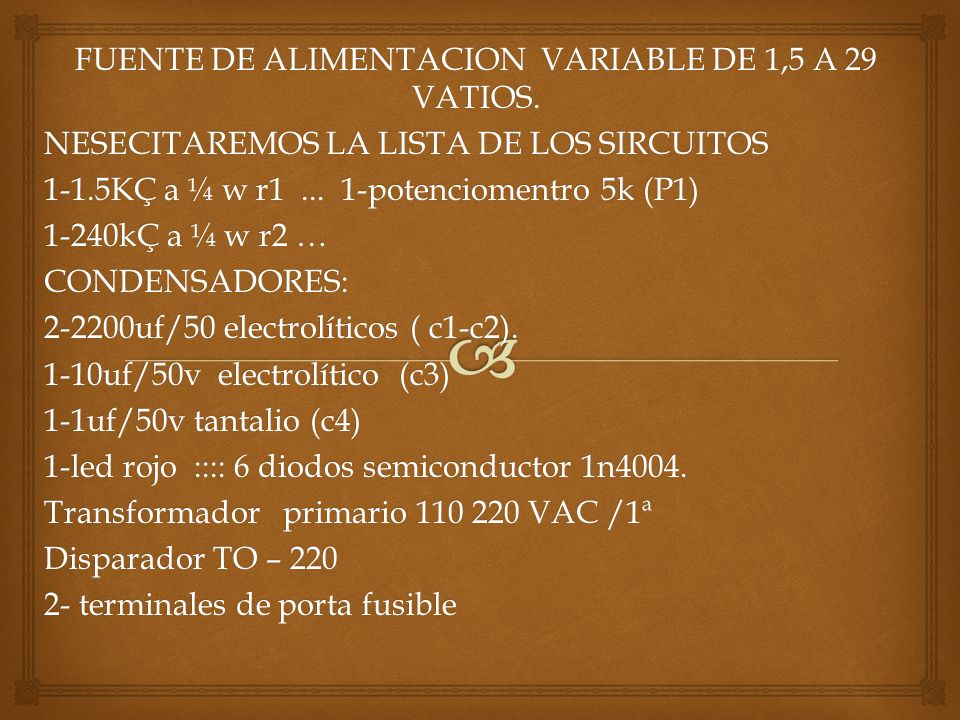

3 FUENTE DE ALIMENTACION VARIABLE DE 1,5 A 29 VATIOS. NESECITAREMOS LA LISTA DE LOS SIRCUITOS 1-1.5KÇ a ¼ w r1... 1-potenciomentro 5k (P1) 1-240kÇ a ¼ w r2 … CONDENSADORES: 2-2200uf/50 electrolíticos ( c1-c2). 1-10uf/50v electrolítico (c3) 1-1uf/50v tantalio (c4) 1-led rojo :::: 6 diodos semiconductor 1n4004. Transformador primario 110 220 VAC /1ª Disparador TO – 220 2- terminales de porta fusible

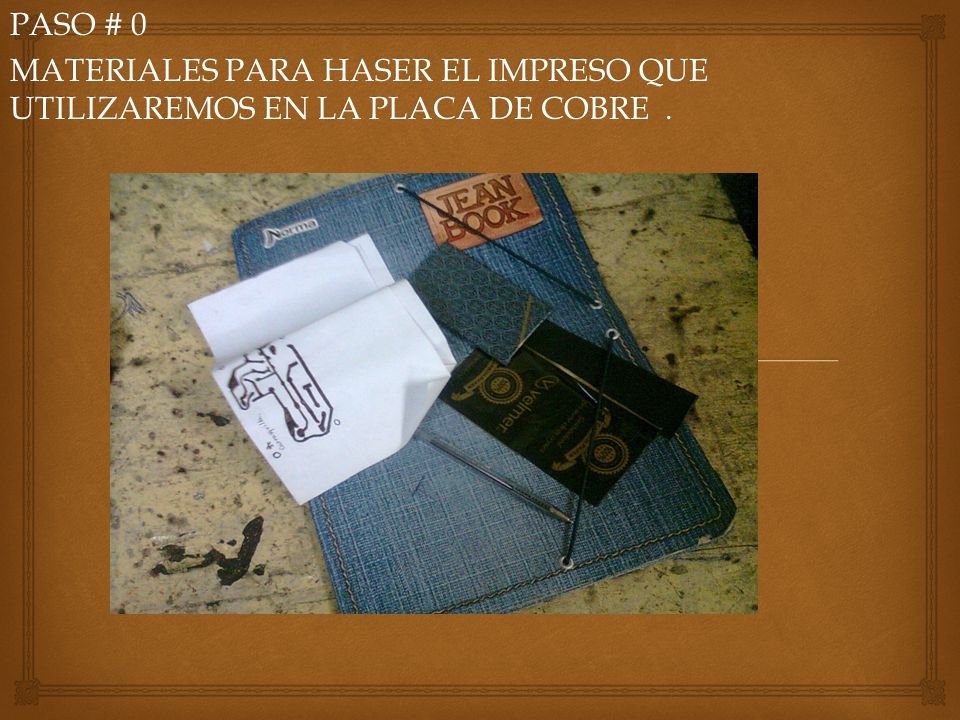

4 PASO # 0 MATERIALES PARA HASER EL IMPRESO QUE UTILIZAREMOS EN LA PLACA DE COBRE.

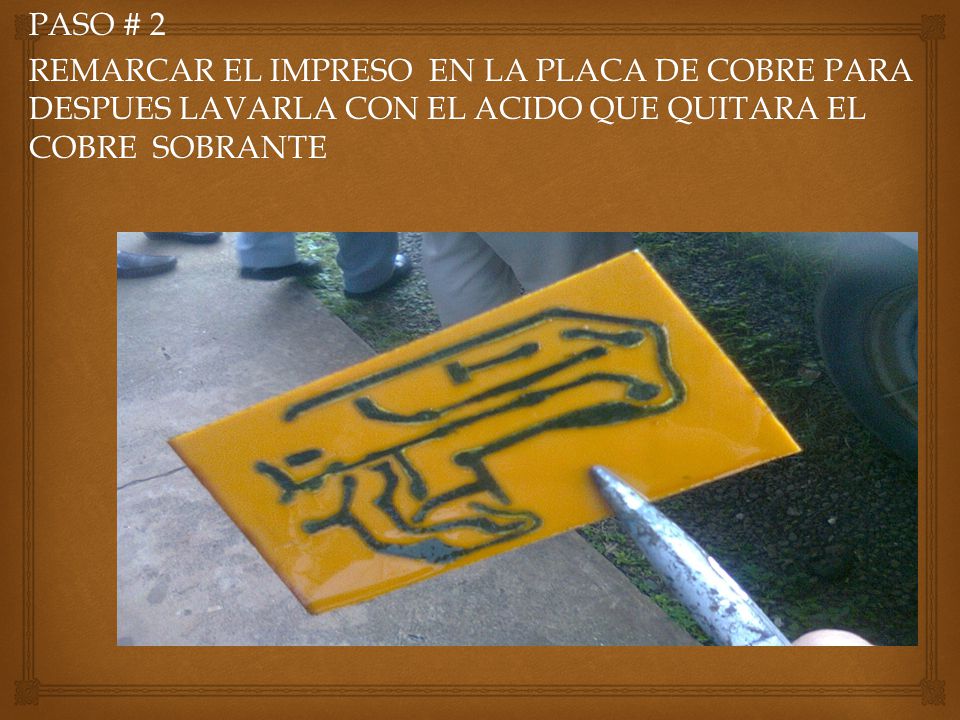

5 PASO # 2 REMARCAR EL IMPRESO EN LA PLACA DE COBRE PARA DESPUES LAVARLA CON EL ACIDO QUE QUITARA EL COBRE SOBRANTE

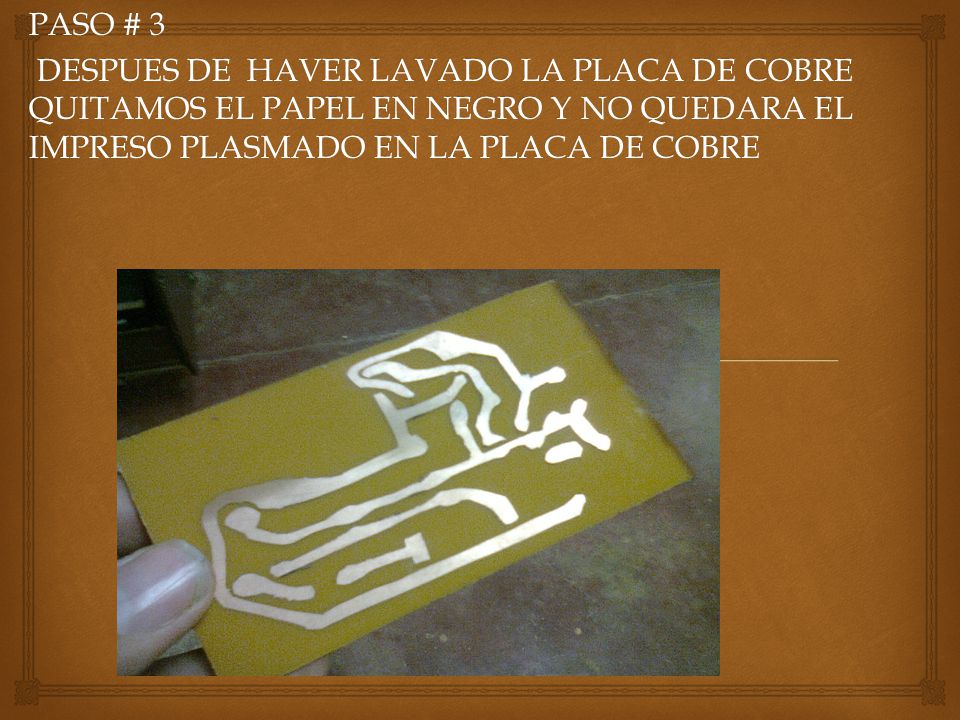

6 PASO # 3 DESPUES DE HAVER LAVADO LA PLACA DE COBRE QUITAMOS EL PAPEL EN NEGRO Y NO QUEDARA EL IMPRESO PLASMADO EN LA PLACA DE COBRE DESPUES DE HAVER LAVADO LA PLACA DE COBRE QUITAMOS EL PAPEL EN NEGRO Y NO QUEDARA EL IMPRESO PLASMADO EN LA PLACA DE COBRE

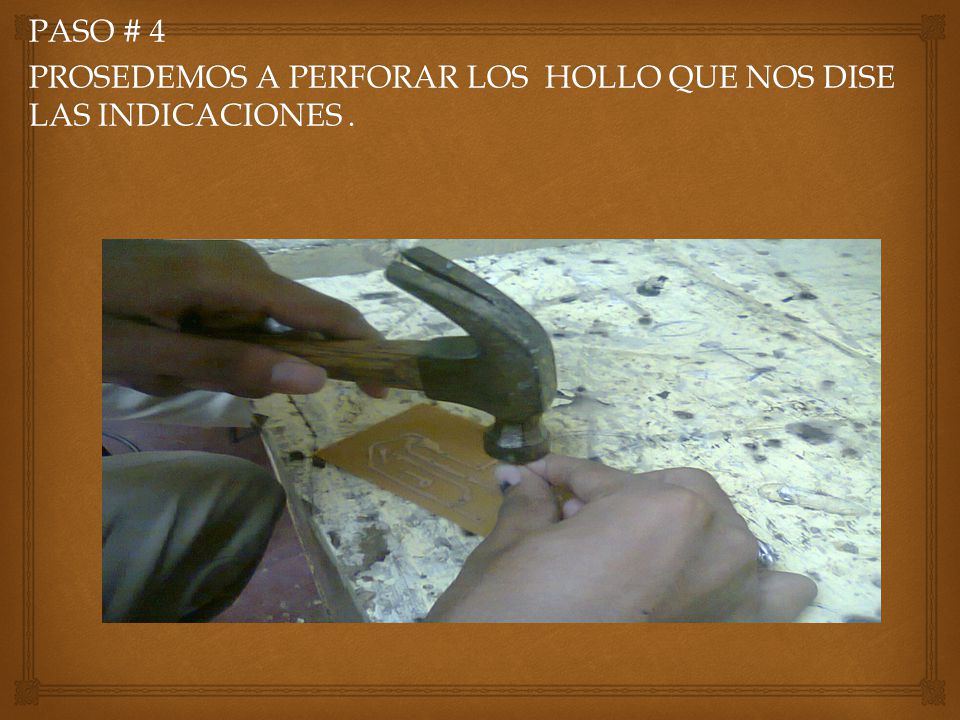

7 PASO # 4 PROSEDEMOS A PERFORAR LOS HOLLO QUE NOS DISE LAS INDICACIONES.

8 PASO # 5 DESPUES DE HAVER PERFORADO LOS HOLLOS COLOCAMOS LAS PIESAS

9 PASO # 6 PROVAR LA CONTINUIDAD Y LAS PIESAS,

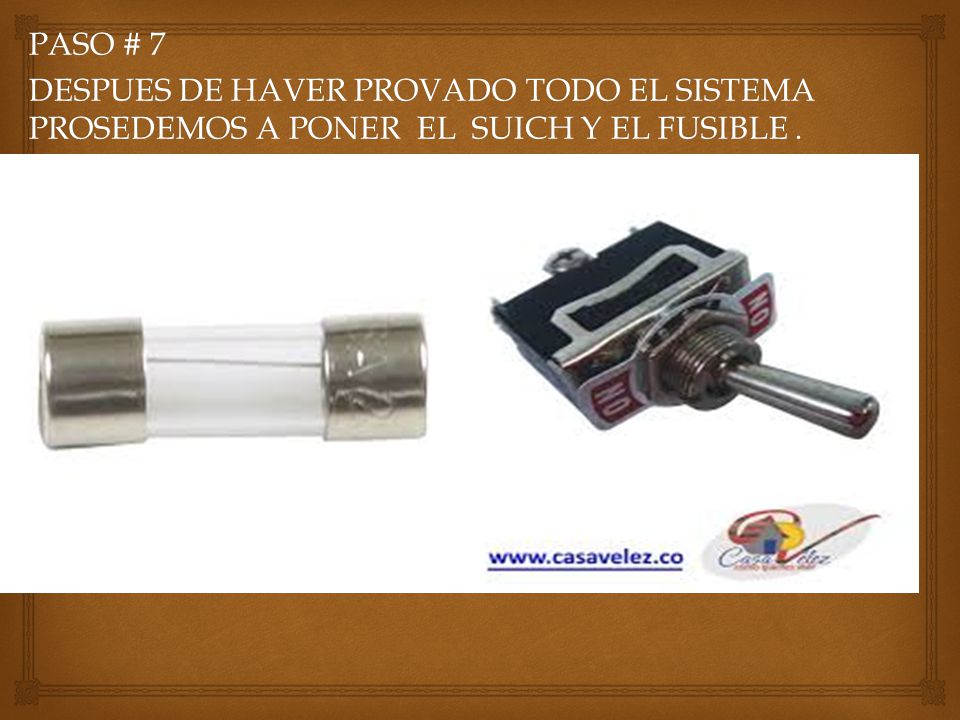

10 PASO # 7 DESPUES DE HAVER PROVADO TODO EL SISTEMA PROSEDEMOS A PONER EL SUICH Y EL FUSIBLE.

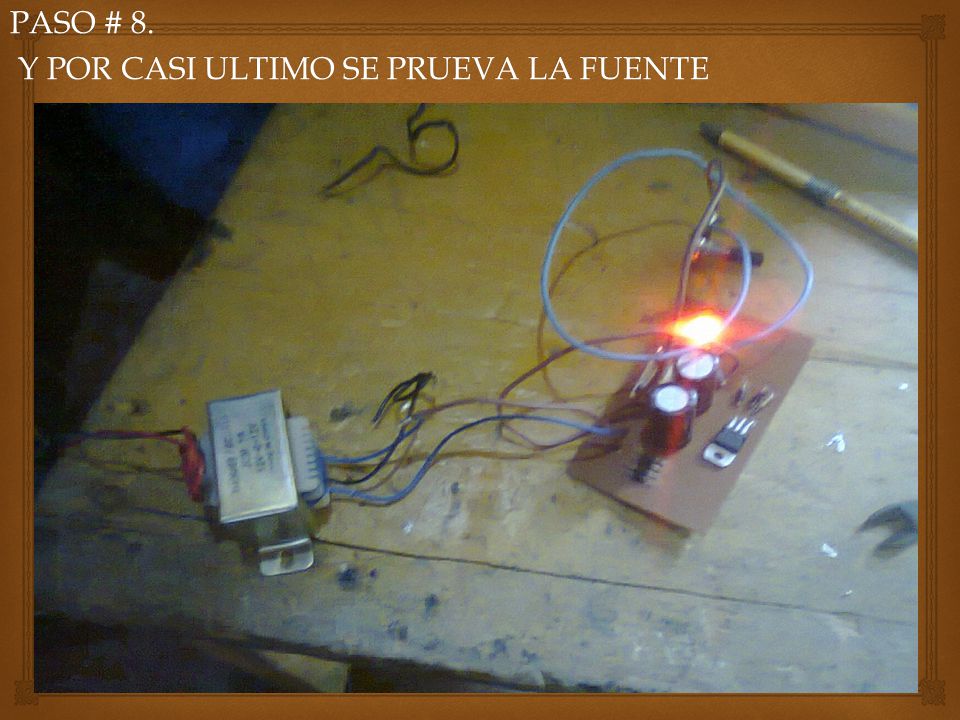

11 PASO # 8. Y POR CASI ULTIMO SE PRUEVA LA FUENTE Y POR CASI ULTIMO SE PRUEVA LA FUENTE

12 PASO ULTIMO FABRICACION DE UNA CAJA PARA MONTAR LA FUENTE
