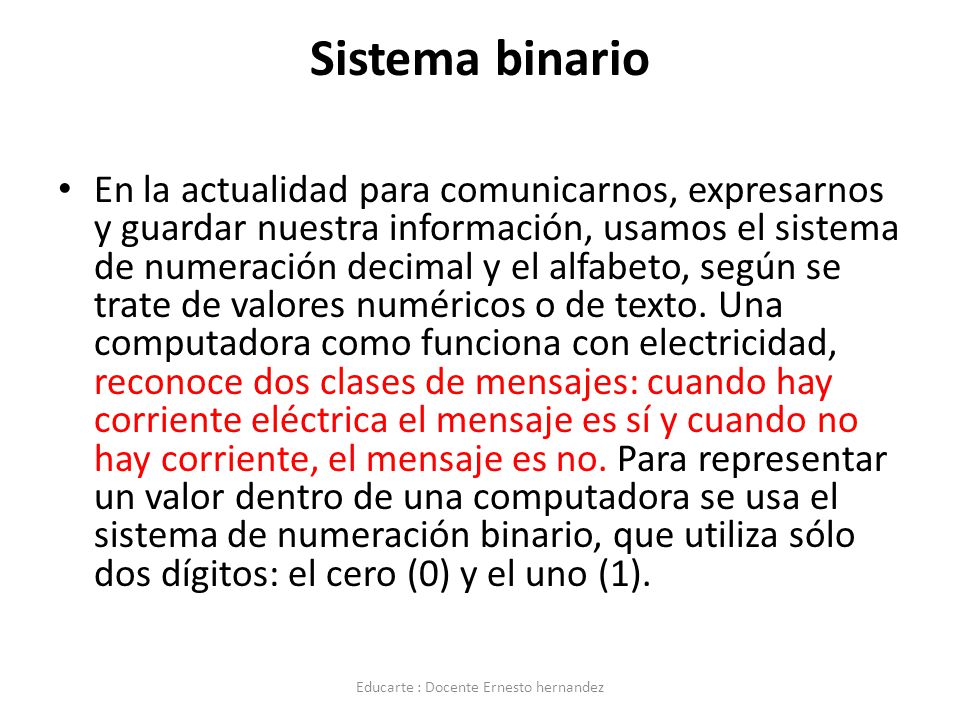

Sistema binario En la actualidad para comunicarnos, expresarnos y guardar nuestra información, usamos el sistema de numeración decimal y el alfabeto, según se trate de valores numéricos o de texto. Una computadora como funciona con electricidad, reconoce dos clases de mensajes: cuando hay corriente eléctrica el mensaje es sí y cuando no hay corriente, el mensaje es no. Para representar un valor dentro de una computadora se usa el sistema de numeración binario, que utiliza sólo dos dígitos: el cero (0) y el uno (1). Educarte : Docente Ernesto hernandez

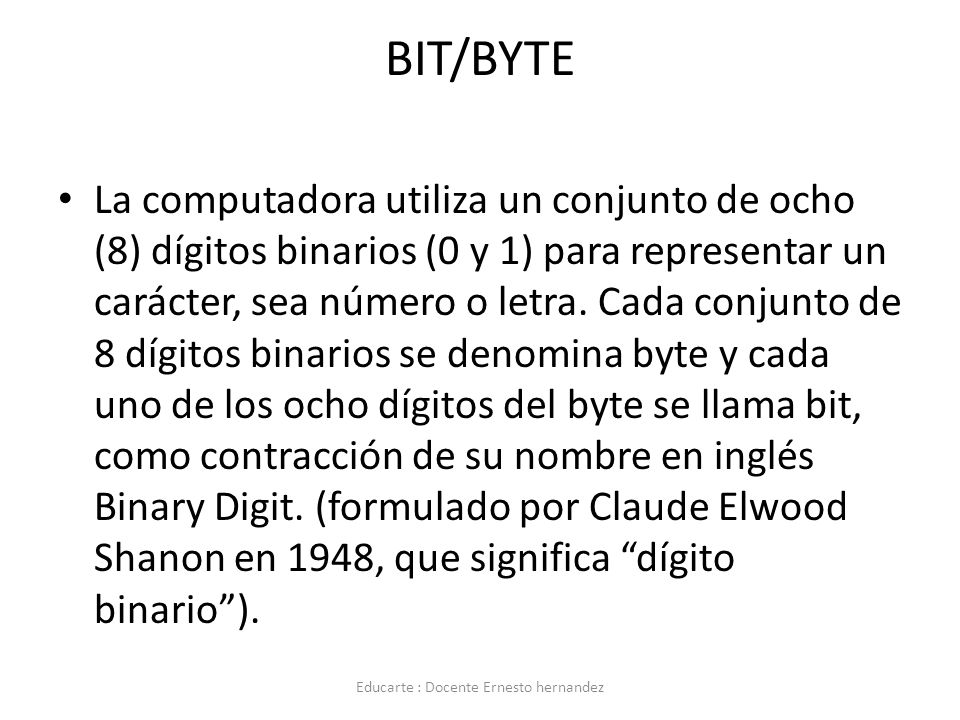

BIT/BYTE La computadora utiliza un conjunto de ocho (8) dígitos binarios (0 y 1) para representar un carácter, sea número o letra. Cada conjunto de 8 dígitos binarios se denomina byte y cada uno de los ocho dígitos del byte se llama bit, como contracción de su nombre en inglés Binary Digit. (formulado por Claude Elwood Shanon en 1948, que significa “dígito binario”). Educarte : Docente Ernesto hernandez

BINARIO En el Sistema Binario sólo se emplean dos dígitos, con dos posibles valores 0 ó 1, equivalente a encendido – apagado, si – no, etc. En la siguiente tabla se muestra la comparación entre sistema binario y decimal: Educarte : Docente Ernesto hernandez

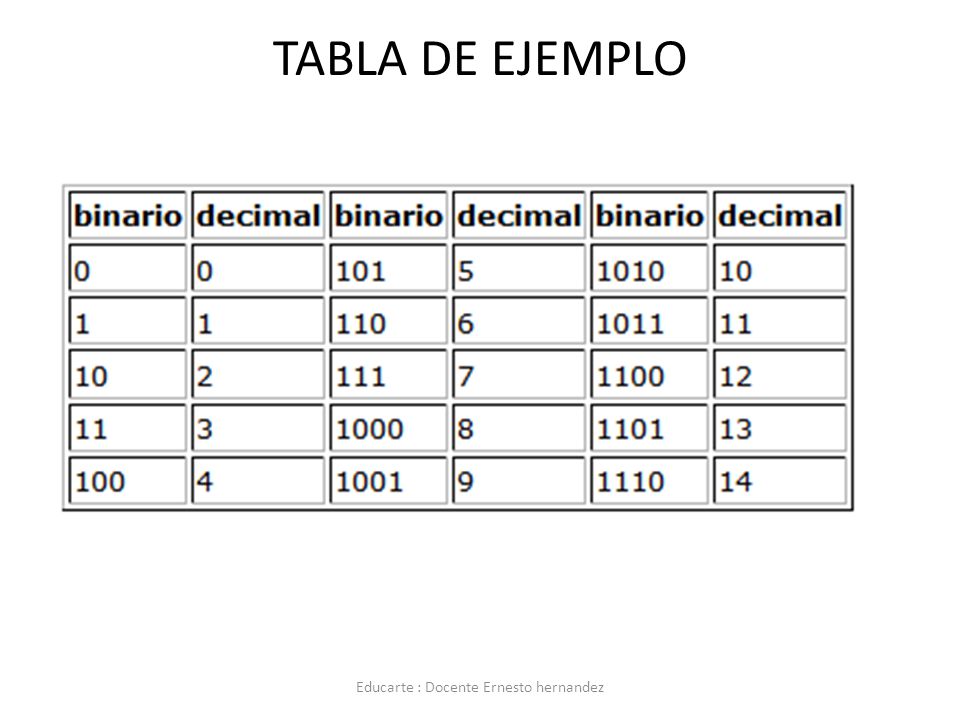

TABLA DE EJEMPLO Educarte : Docente Ernesto hernandez

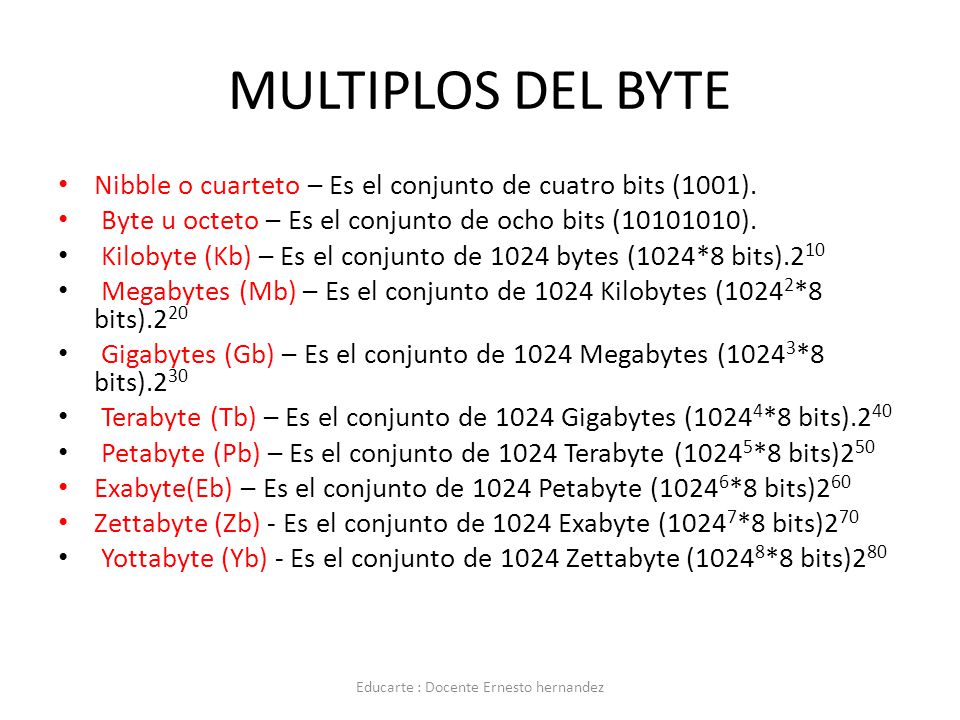

MULTIPLOS DEL BYTE Nibble o cuarteto – Es el conjunto de cuatro bits (1001). Byte u octeto – Es el conjunto de ocho bits ( ). Kilobyte (Kb) – Es el conjunto de 1024 bytes (1024*8 bits).210 Megabytes (Mb) – Es el conjunto de 1024 Kilobytes (10242*8 bits).220 Gigabytes (Gb) – Es el conjunto de 1024 Megabytes (10243*8 bits).230 Terabyte (Tb) – Es el conjunto de 1024 Gigabytes (10244*8 bits).240 Petabyte (Pb) – Es el conjunto de 1024 Terabyte (10245*8 bits)250 Exabyte(Eb) – Es el conjunto de 1024 Petabyte (10246*8 bits)260 Zettabyte (Zb) - Es el conjunto de 1024 Exabyte (10247*8 bits)270 Yottabyte (Yb) - Es el conjunto de 1024 Zettabyte (10248*8 bits)280 Educarte : Docente Ernesto hernandez

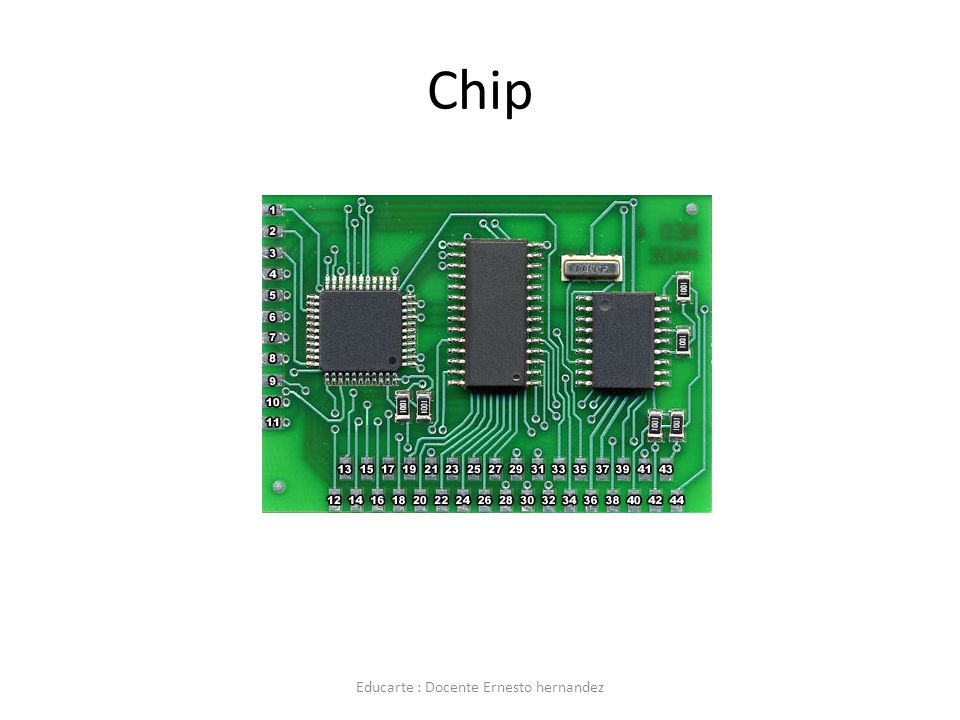

Chip Educarte : Docente Ernesto hernandez

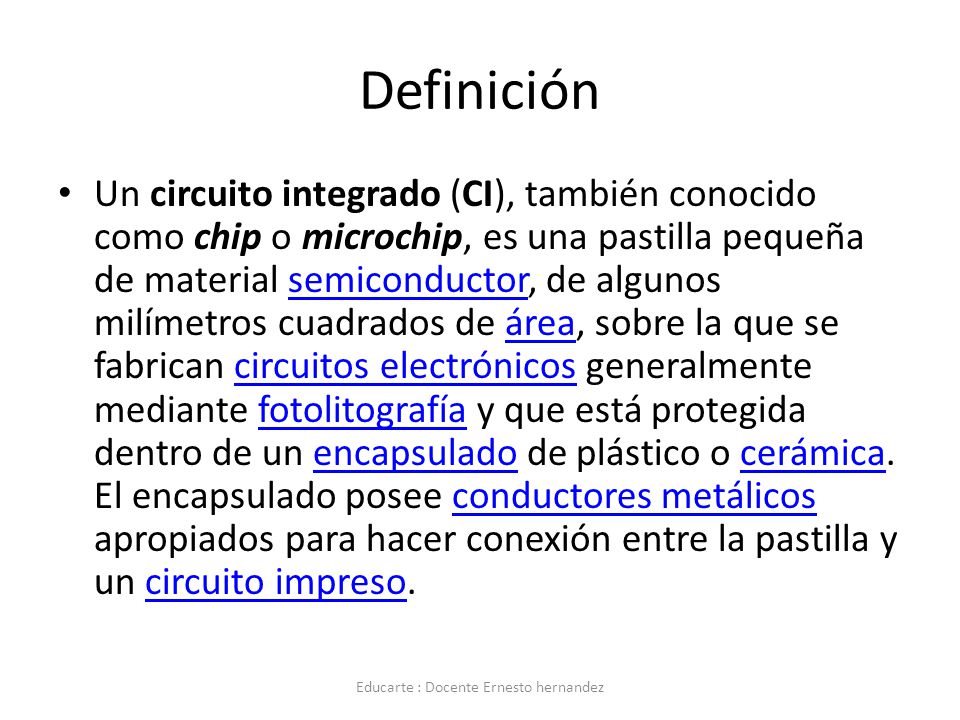

Definición Un circuito integrado (CI), también conocido como chip o microchip, es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o cerámica. El encapsulado posee conductores metálicos apropiados para hacer conexión entre la pastilla y un circuito impreso. Educarte : Docente Ernesto hernandez

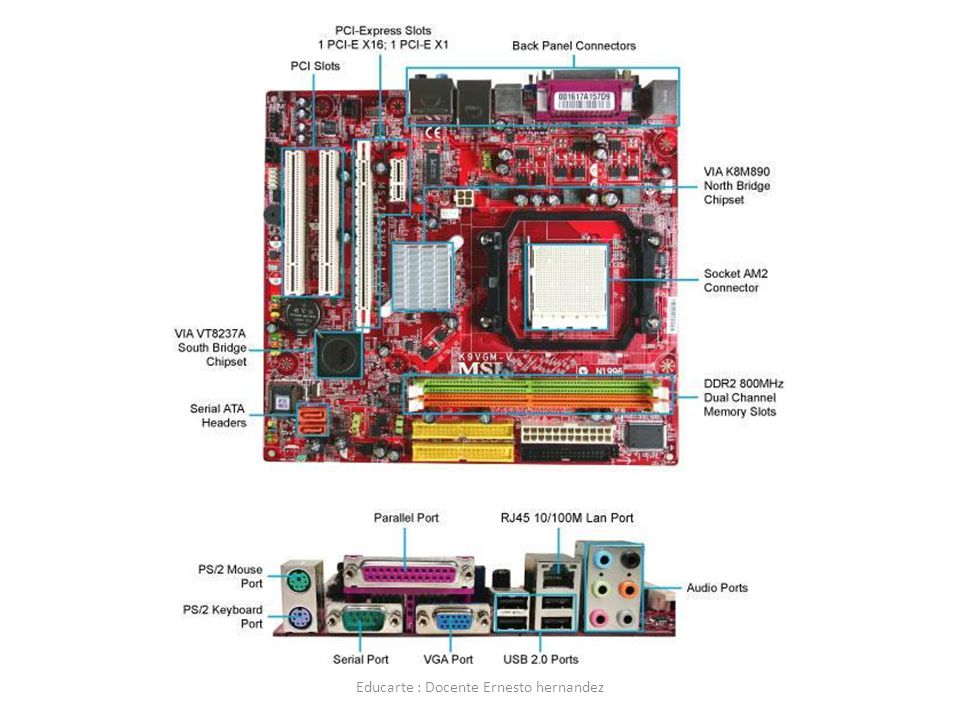

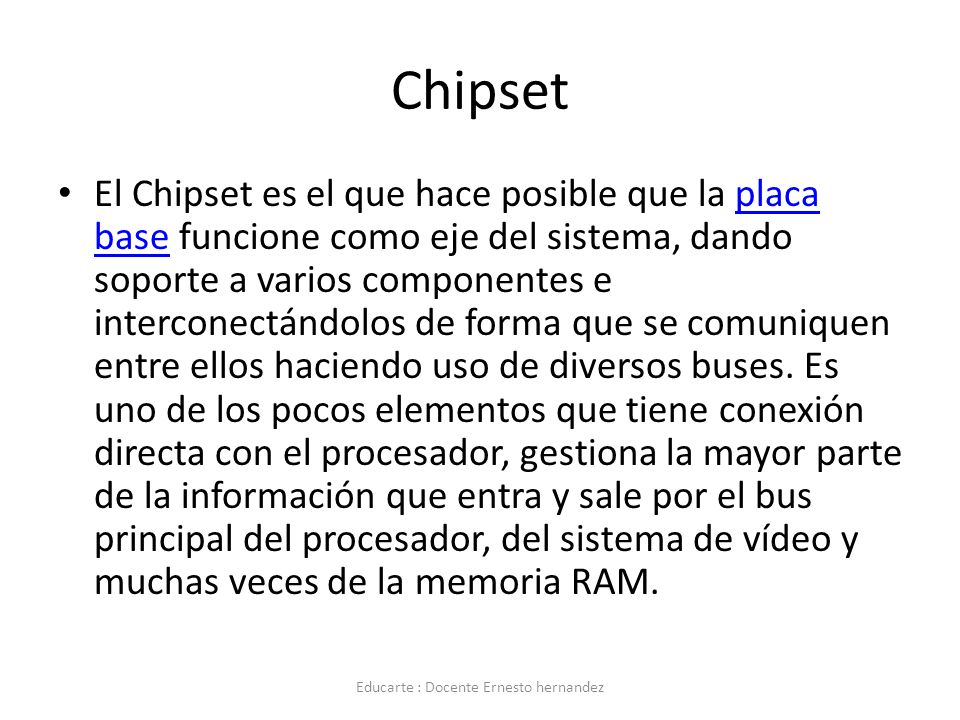

Chipset El Chipset es el que hace posible que la placa base funcione como eje del sistema, dando soporte a varios componentes e interconectándolos de forma que se comuniquen entre ellos haciendo uso de diversos buses. Es uno de los pocos elementos que tiene conexión directa con el procesador, gestiona la mayor parte de la información que entra y sale por el bus principal del procesador, del sistema de vídeo y muchas veces de la memoria RAM. Educarte : Docente Ernesto hernandez

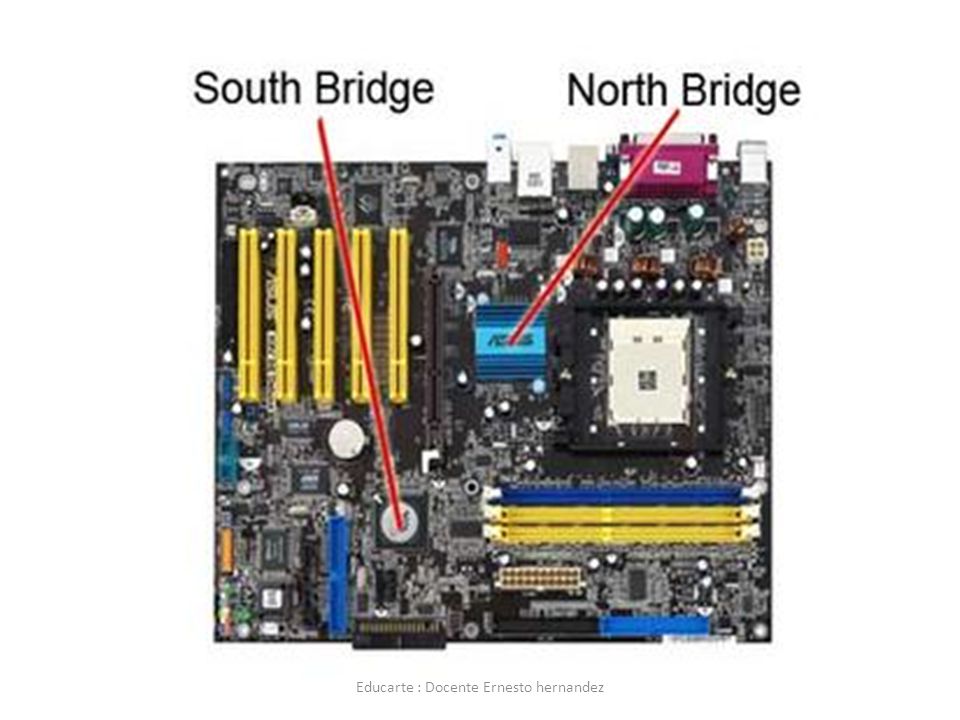

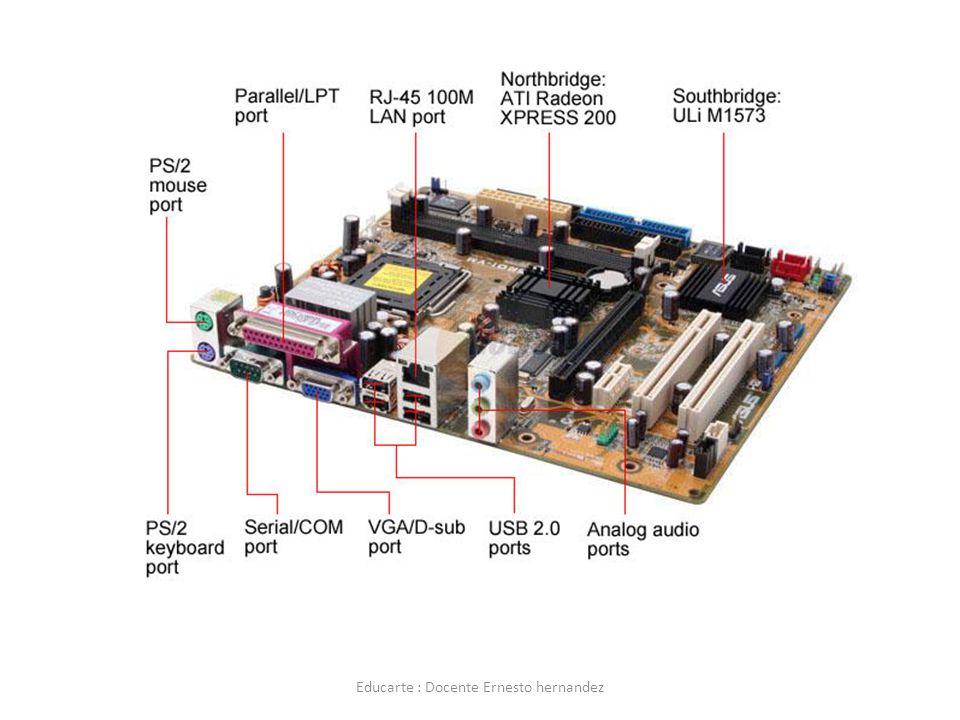

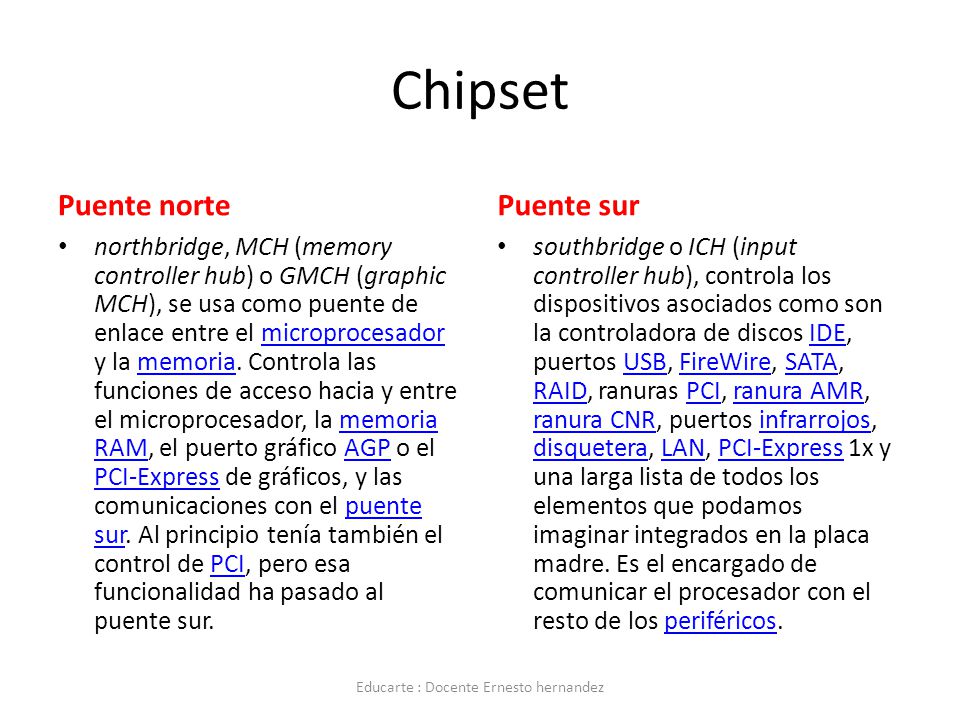

Chipset Puente norte Puente sur northbridge, MCH (memory controller hub) o GMCH (graphic MCH), se usa como puente de enlace entre el microprocesador y la memoria. Controla las funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto gráfico AGP o el PCI-Express de gráficos, y las comunicaciones con el puente sur. Al principio tenía también el control de PCI, pero esa funcionalidad ha pasado al puente sur. southbridge o ICH (input controller hub), controla los dispositivos asociados como son la controladora de discos IDE, puertos USB, FireWire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, LAN, PCI-Express 1x y una larga lista de todos los elementos que podamos imaginar integrados en la placa madre. Es el encargado de comunicar el procesador con el resto de los periféricos. Educarte : Docente Ernesto hernandez

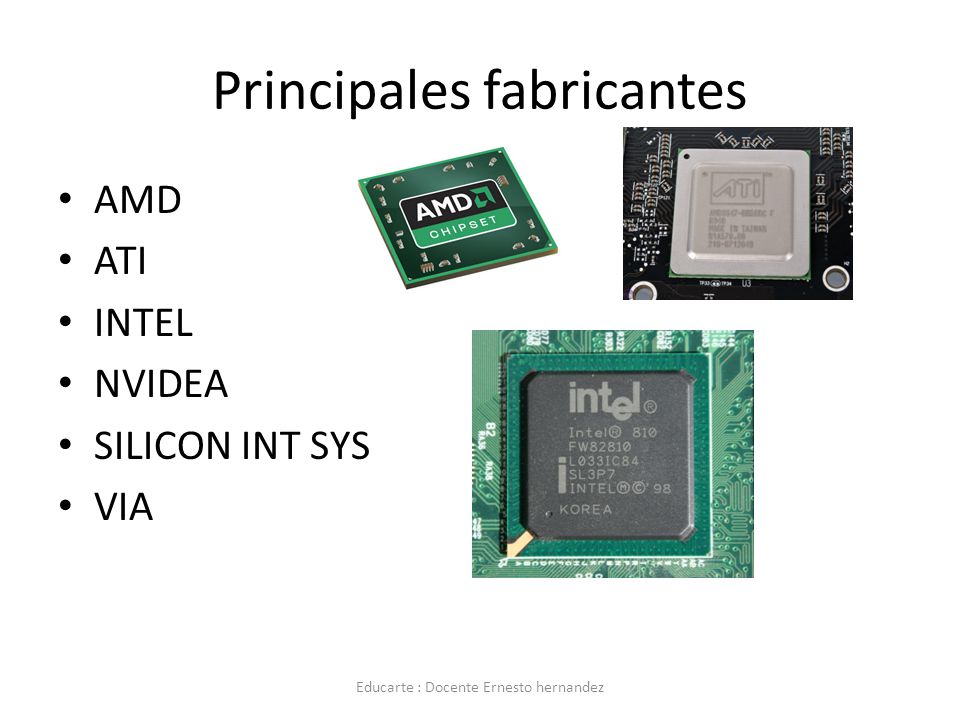

Principales fabricantes
AMD ATI INTEL NVIDEA SILICON INT SYS VIA Educarte : Docente Ernesto hernandez

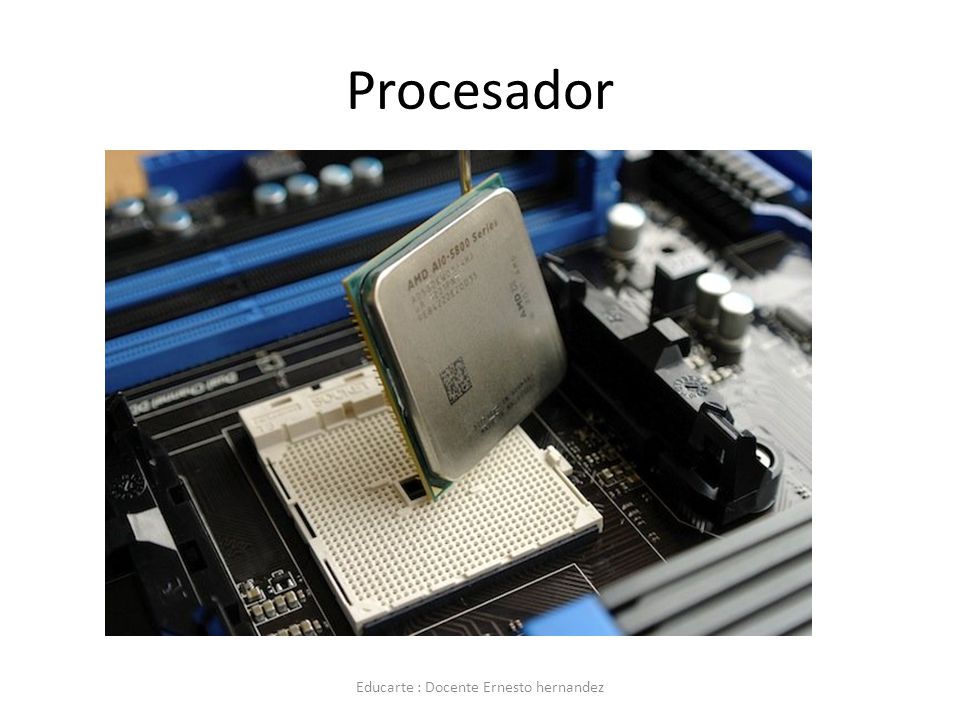

Procesador Educarte : Docente Ernesto hernandez

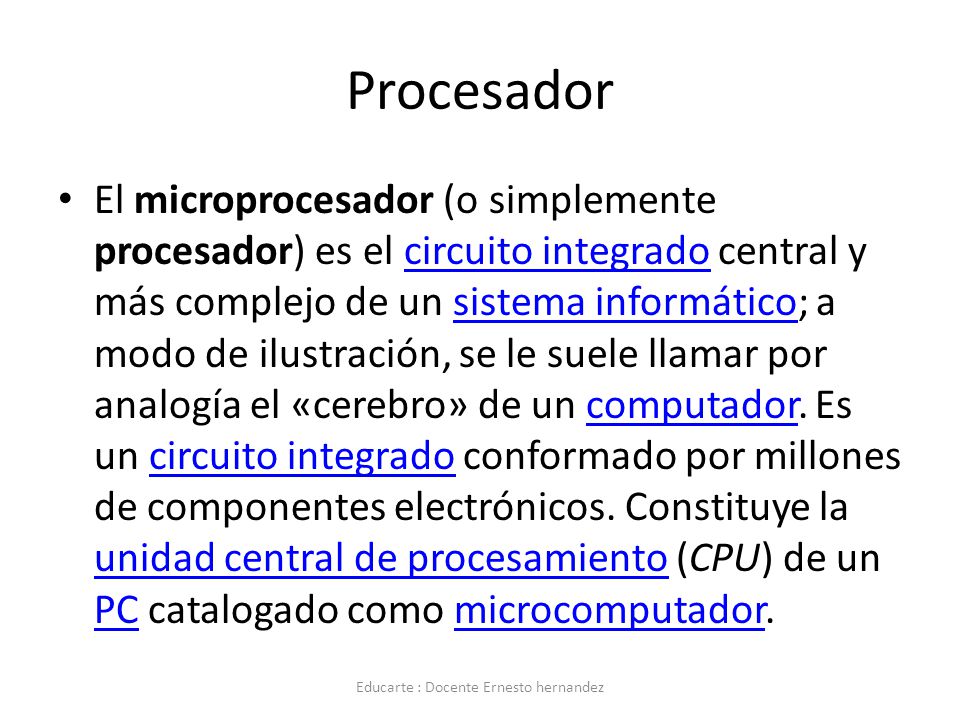

Procesador El microprocesador (o simplemente procesador) es el circuito integrado central y más complejo de un sistema informático; a modo de ilustración, se le suele llamar por analogía el «cerebro» de un computador. Es un circuito integrado conformado por millones de componentes electrónicos. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador. Educarte : Docente Ernesto hernandez

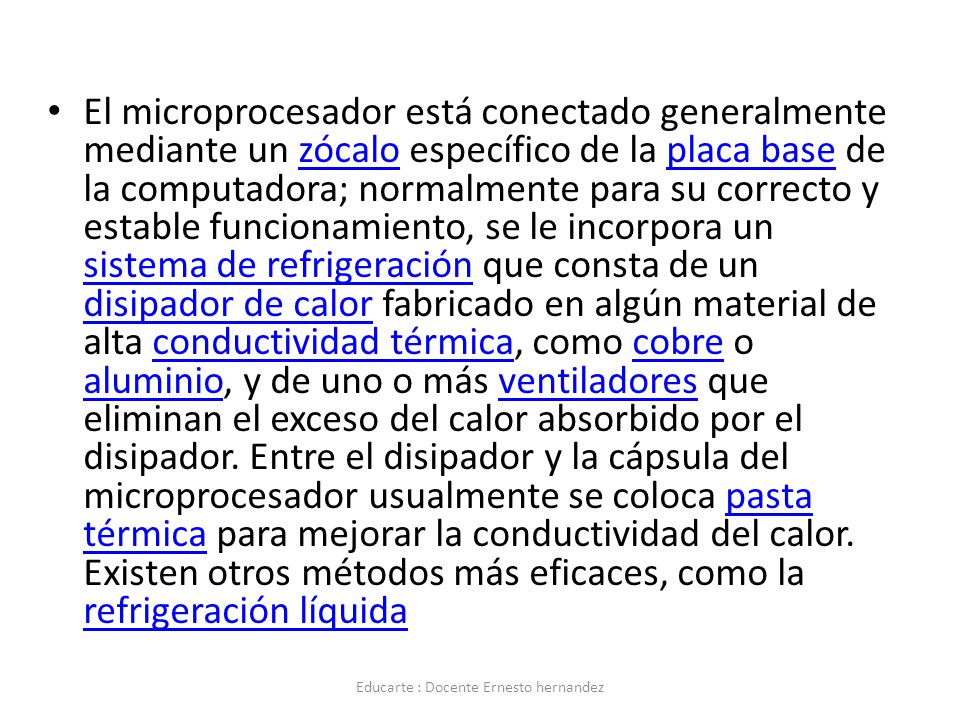

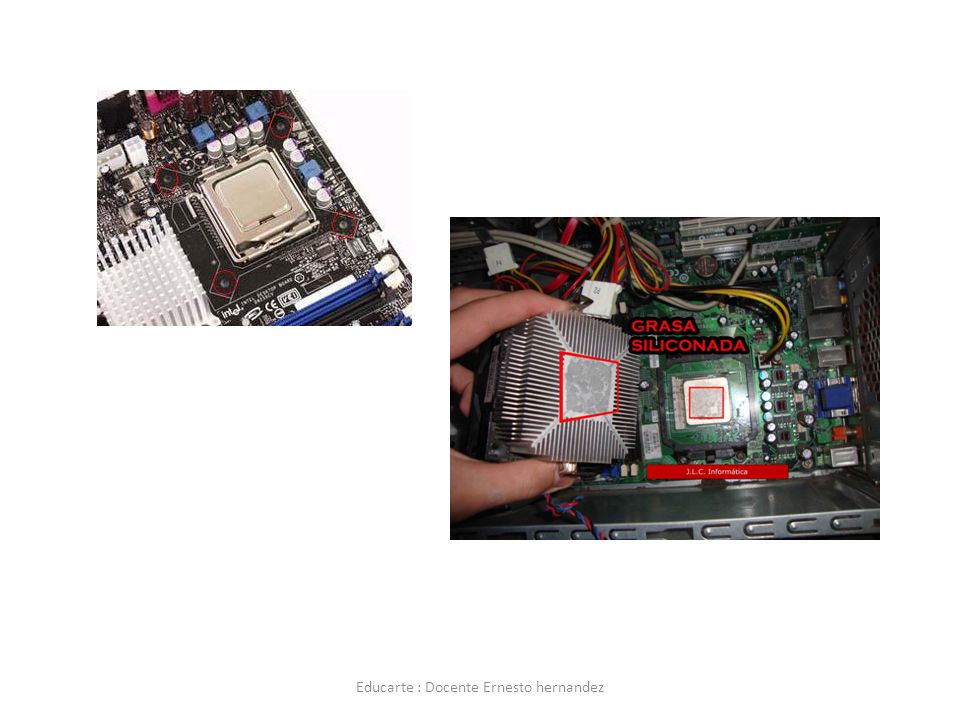

El microprocesador está conectado generalmente mediante un zócalo específico de la placa base de la computadora; normalmente para su correcto y estable funcionamiento, se le incorpora un sistema de refrigeración que consta de un disipador de calor fabricado en algún material de alta conductividad térmica, como cobre o aluminio, y de uno o más ventiladores que eliminan el exceso del calor absorbido por el disipador. Entre el disipador y la cápsula del microprocesador usualmente se coloca pasta térmica para mejorar la conductividad del calor. Existen otros métodos más eficaces, como la refrigeración líquida Educarte : Docente Ernesto hernandez

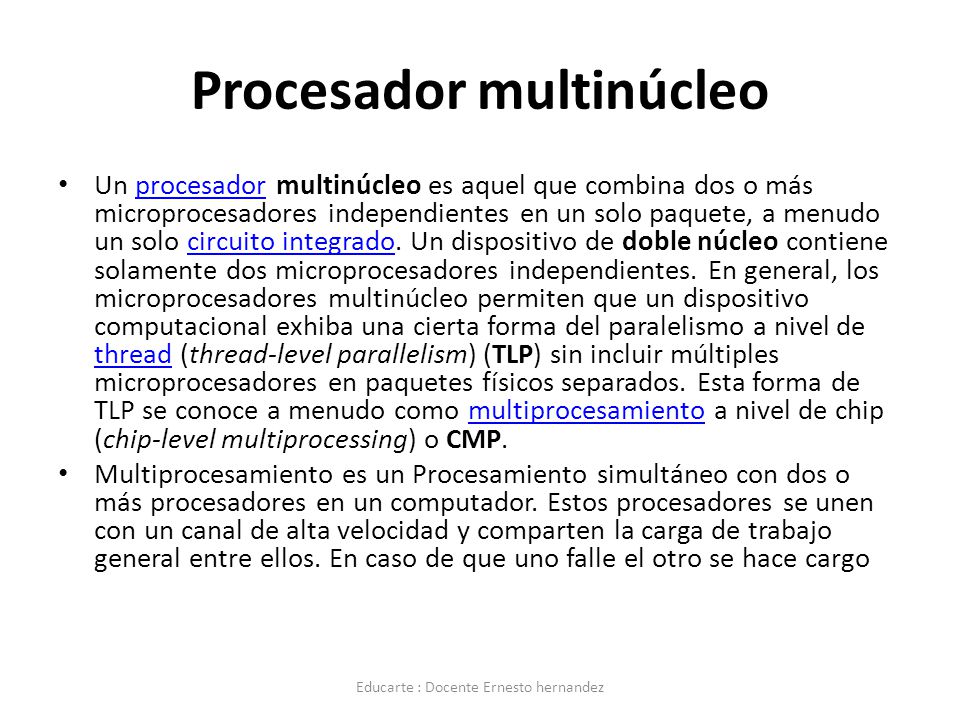

Procesador multinúcleo
Un procesador multinúcleo es aquel que combina dos o más microprocesadores independientes en un solo paquete, a menudo un solo circuito integrado. Un dispositivo de doble núcleo contiene solamente dos microprocesadores independientes. En general, los microprocesadores multinúcleo permiten que un dispositivo computacional exhiba una cierta forma del paralelismo a nivel de thread (thread-level parallelism) (TLP) sin incluir múltiples microprocesadores en paquetes físicos separados. Esta forma de TLP se conoce a menudo como multiprocesamiento a nivel de chip (chip-level multiprocessing) o CMP. Multiprocesamiento es un Procesamiento simultáneo con dos o más procesadores en un computador. Estos procesadores se unen con un canal de alta velocidad y comparten la carga de trabajo general entre ellos. En caso de que uno falle el otro se hace cargo Educarte : Docente Ernesto hernandez

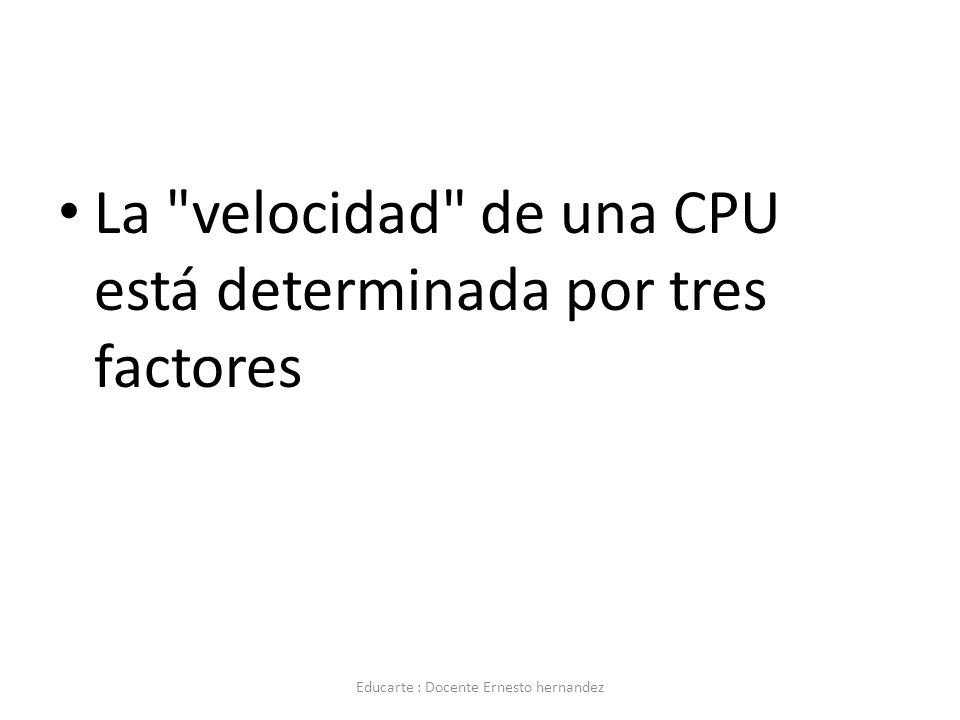

La "velocidad" de una CPU está determinada por tres factores Educarte : Docente Ernesto hernandez

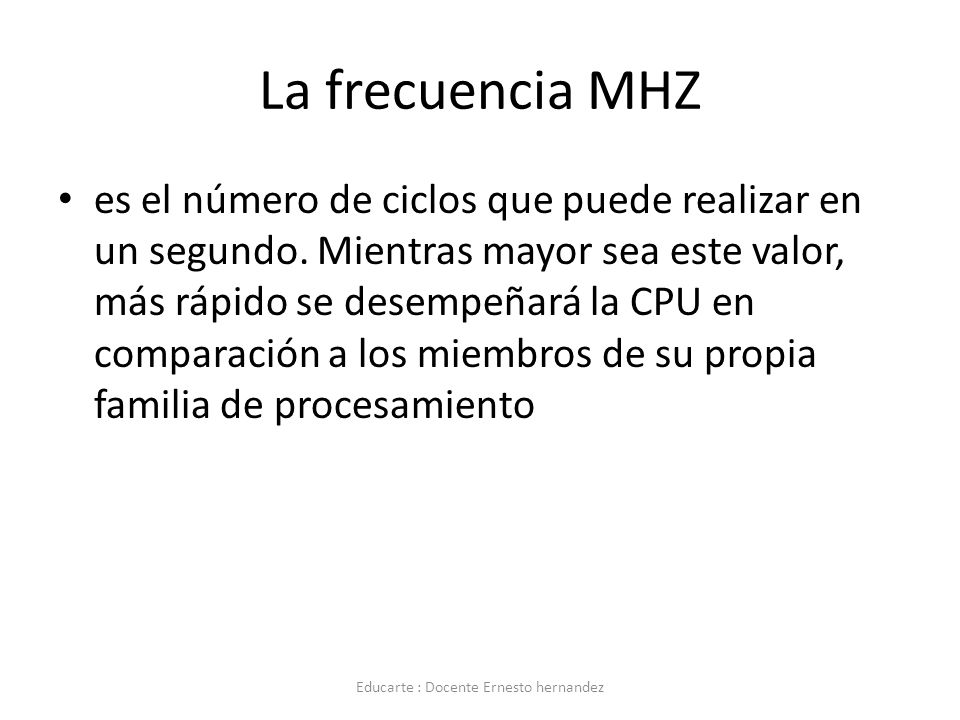

La frecuencia MHZ es el número de ciclos que puede realizar en un segundo. Mientras mayor sea este valor, más rápido se desempeñará la CPU en comparación a los miembros de su propia familia de procesamiento Educarte : Docente Ernesto hernandez

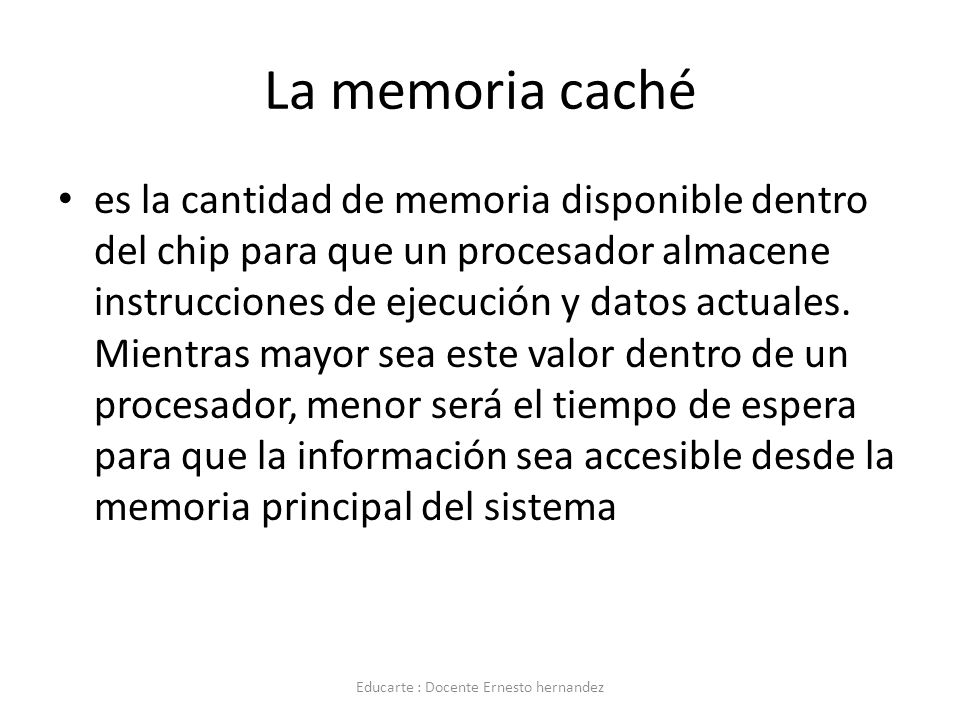

La memoria caché es la cantidad de memoria disponible dentro del chip para que un procesador almacene instrucciones de ejecución y datos actuales. Mientras mayor sea este valor dentro de un procesador, menor será el tiempo de espera para que la información sea accesible desde la memoria principal del sistema Educarte : Docente Ernesto hernandez

cantidad de núcleos número de núcleos de procesamiento disponibles para que un procesador realice tareas. Mientras mayor sea el número de núcleos físicos que tenga un procesador, más tareas se podrán ejecutar de forma simultánea. Esto reduce el retraso del programa y permite que las operaciones complejas se dividan en tareas más pequeñas. Educarte : Docente Ernesto hernandez

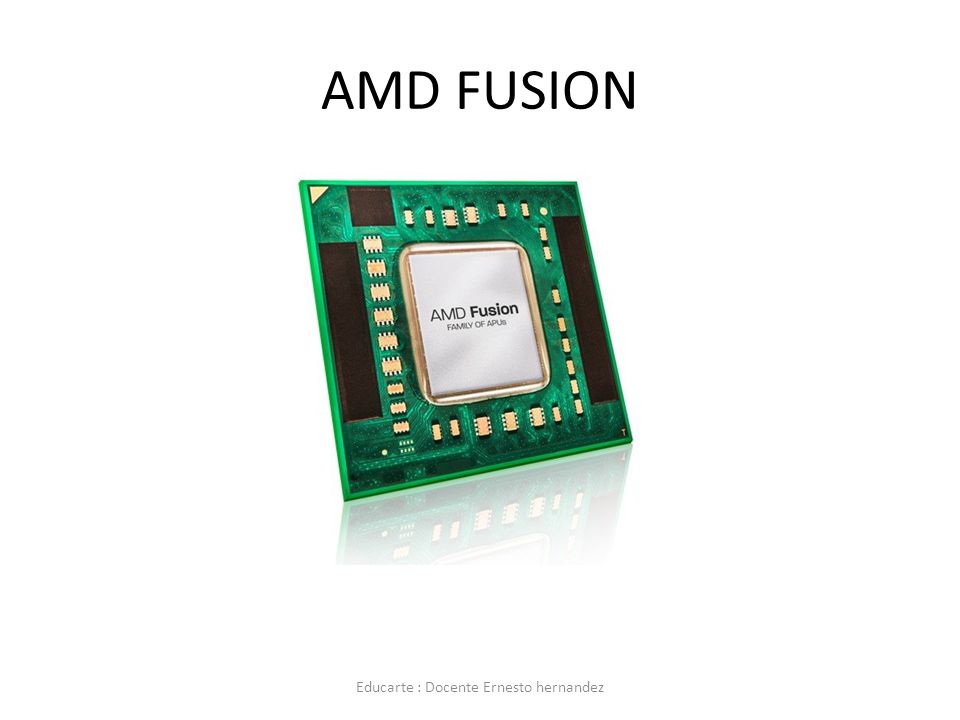

AMD FUSION Educarte : Docente Ernesto hernandez

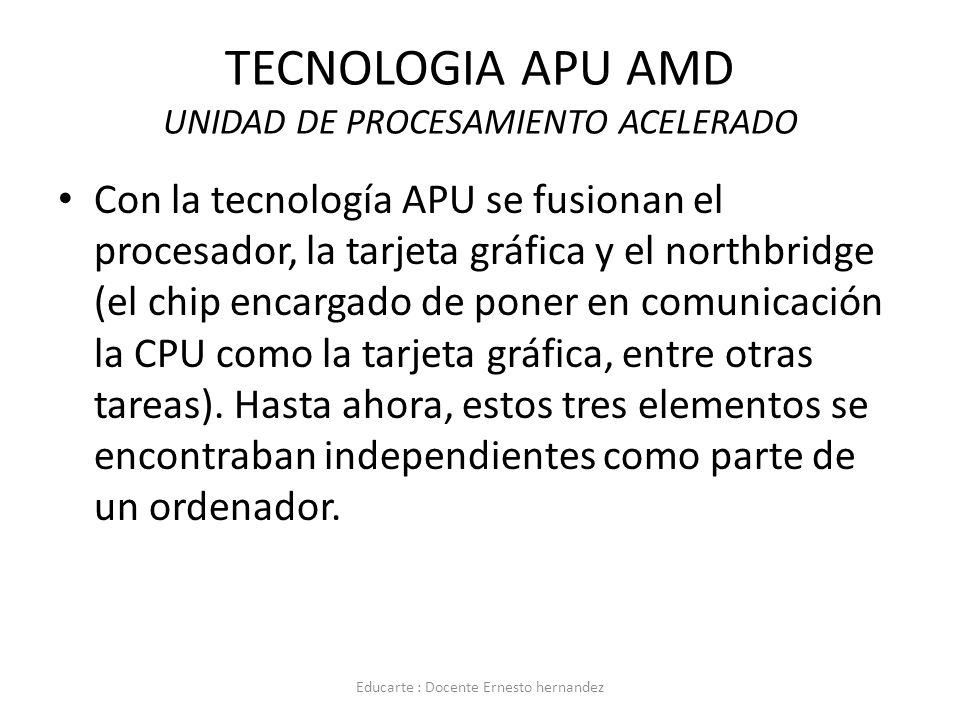

TECNOLOGIA APU AMD UNIDAD DE PROCESAMIENTO ACELERADO

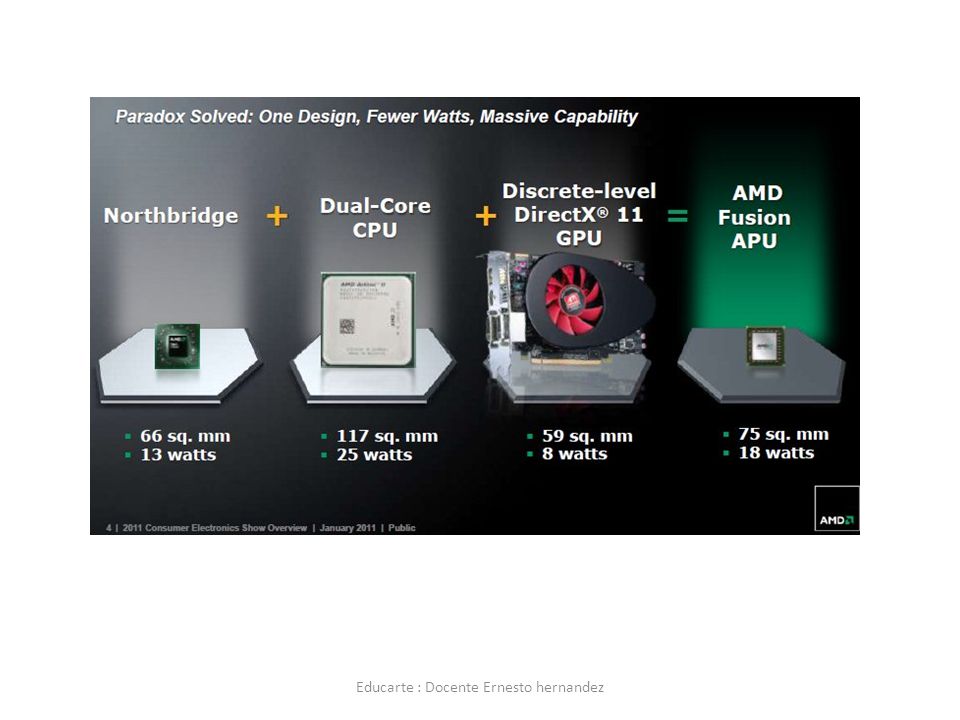

Con la tecnología APU se fusionan el procesador, la tarjeta gráfica y el northbridge (el chip encargado de poner en comunicación la CPU como la tarjeta gráfica, entre otras tareas). Hasta ahora, estos tres elementos se encontraban independientes como parte de un ordenador. Educarte : Docente Ernesto hernandez
