1 Grupo 7: Pamela González Alberto Jiménez Ángela Pérez Amanda Rodríguez
Placas tectónicas y terremotos: Un vistazo general de los peligros y riesgos en la Isla de Puerto Rico. Grupo 7: Pamela González Alberto Jiménez Ángela Pérez Amanda Rodríguez GEOL 4017 sec. 066 Prof. Lizzette A. Rodríguez

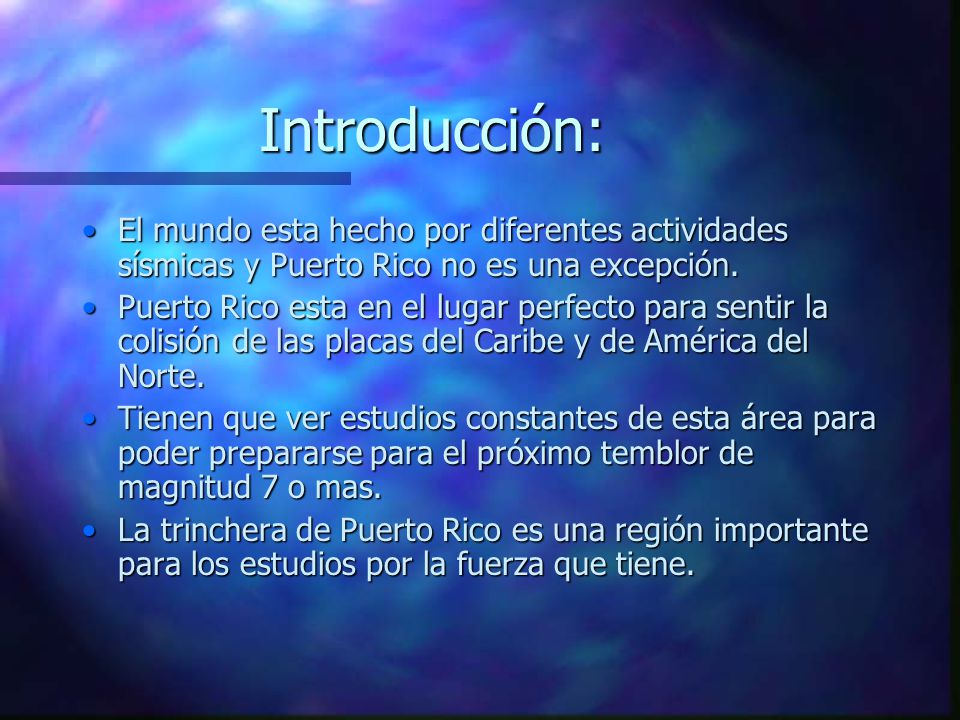

2 Introducción: El mundo esta hecho por diferentes actividades sísmicas y Puerto Rico no es una excepción. Puerto Rico esta en el lugar perfecto para sentir la colisión de las placas del Caribe y de América del Norte. Tienen que ver estudios constantes de esta área para poder prepararse para el próximo temblor de magnitud 7 o mas. La trinchera de Puerto Rico es una región importante para los estudios por la fuerza que tiene.

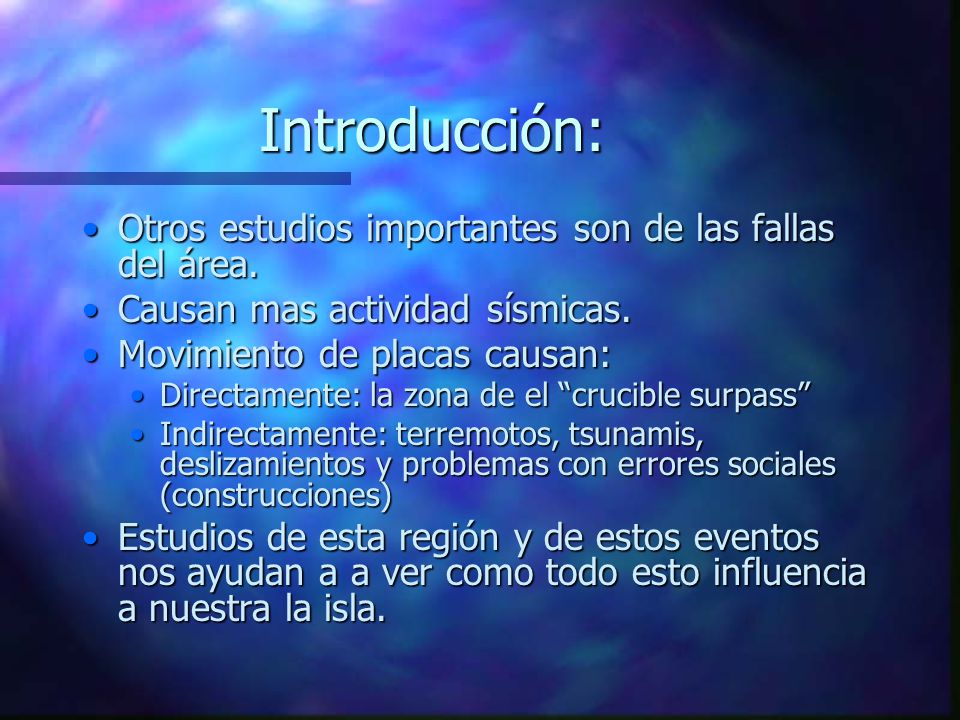

3 Introducción: Otros estudios importantes son de las fallas del área.
Causan mas actividad sísmicas. Movimiento de placas causan: Directamente: la zona de el “crucible surpass” Indirectamente: terremotos, tsunamis, deslizamientos y problemas con errores sociales (construcciones) Estudios de esta región y de estos eventos nos ayudan a a ver como todo esto influencia a nuestra la isla.

4 Neotectonismo del Sur de Puerto Rico y de sus Márgenes Costeros
Pamela González “Neotectonics of Southern Puerto Rico and its Offshore Margin”. By P. Mann, J. Hippolyte, N. Grindlay, and L. Abrams.

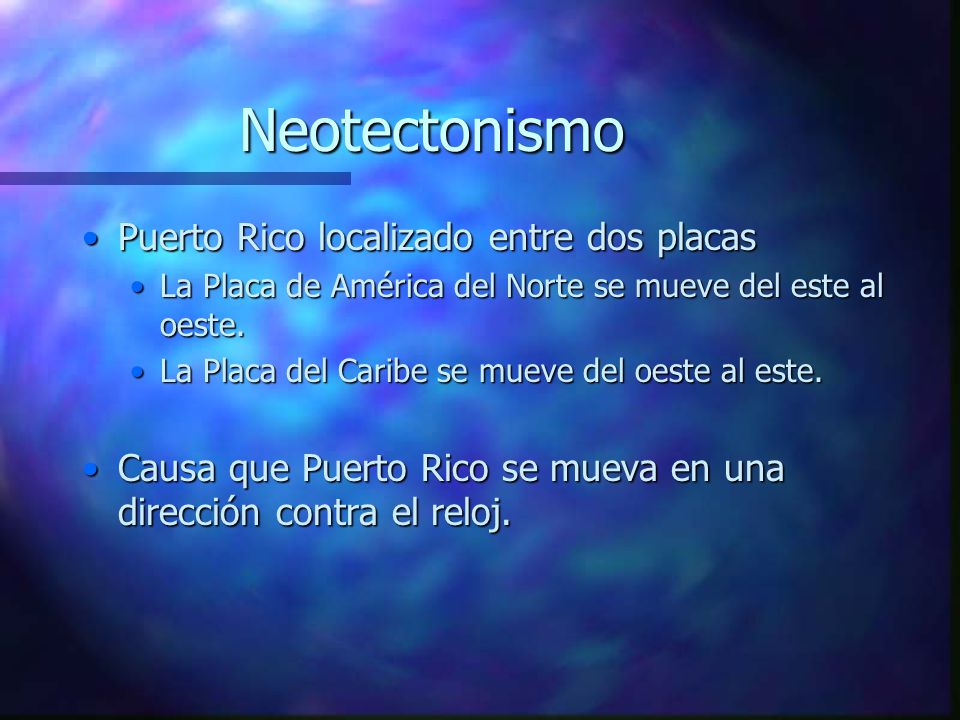

5 Neotectonismo Puerto Rico localizado entre dos placas
La Placa de América del Norte se mueve del este al oeste. La Placa del Caribe se mueve del oeste al este. Causa que Puerto Rico se mueva en una dirección contra el reloj.

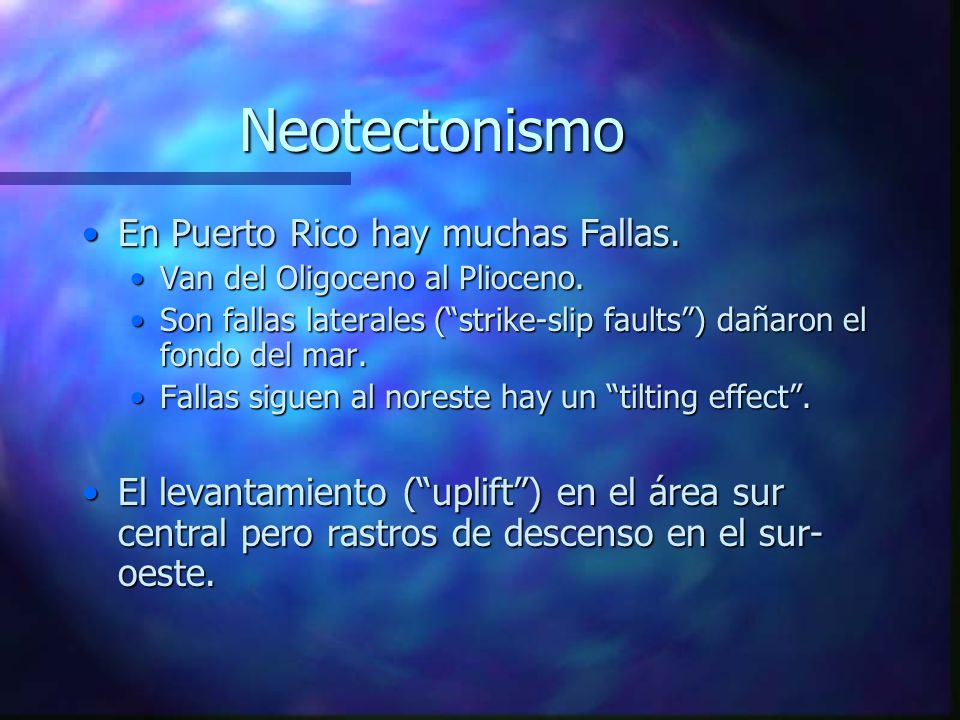

6 Neotectonismo En Puerto Rico hay muchas Fallas.
Van del Oligoceno al Plioceno. Son fallas laterales (“strike-slip faults”) dañaron el fondo del mar. Fallas siguen al noreste hay un “tilting effect”. El levantamiento (“uplift”) en el área sur central pero rastros de descenso en el sur-oeste.

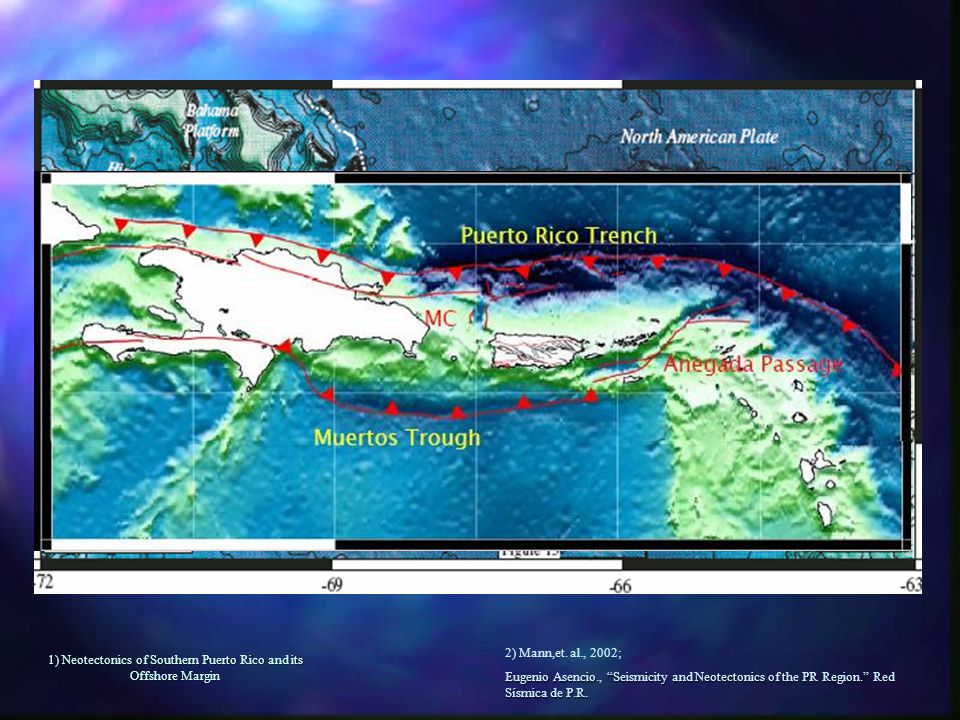

7 1) Neotectonics of Southern Puerto Rico and its Offshore Margin
2) Mann,et. al., 2002; Eugenio Asencio., “Seismicity and Neotectonics of the PR Region.” Red Sísmica de P.R. 1) Neotectonics of Southern Puerto Rico and its Offshore Margin

8 Nuevo mapa del fondo marino de la Trinchera de Puerto Rico ayuda evaluar los peligros de terremotos y tsunamis. Alberto Jiménez “New Seafloor Map of the Puerto Rico Trench Helps Assess Earthquake and Tsunami Hazards.” By. U.T. Brink, W. Danforth, C. Polloni, B. Andrews, P. Llanes, S. Smith, E. Parker, and T. Uozumi.

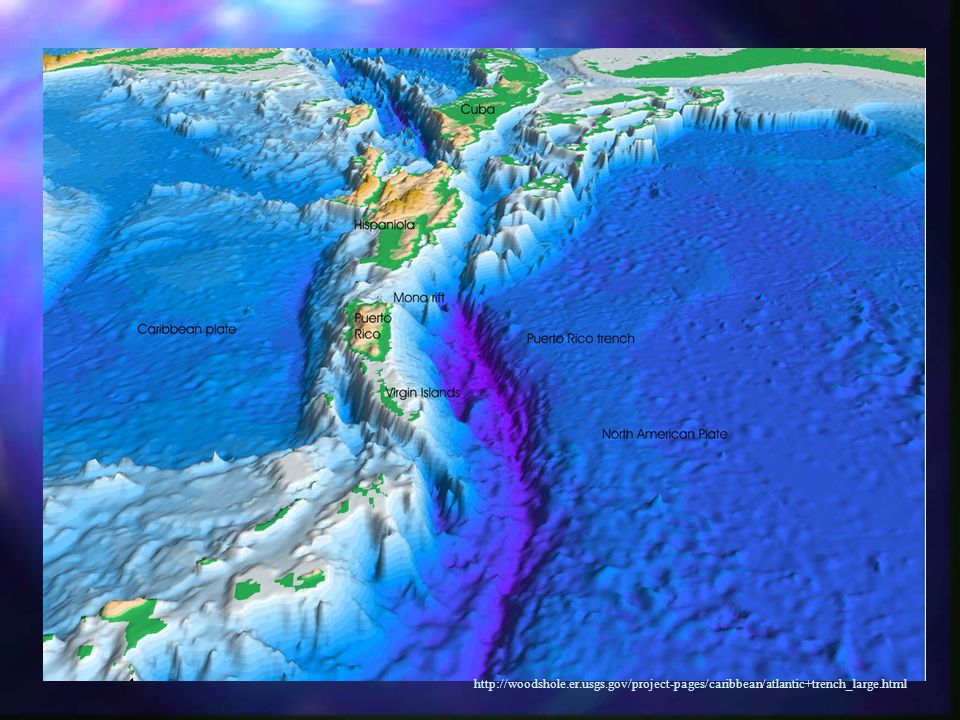

9 http://woodshole. er. usgs

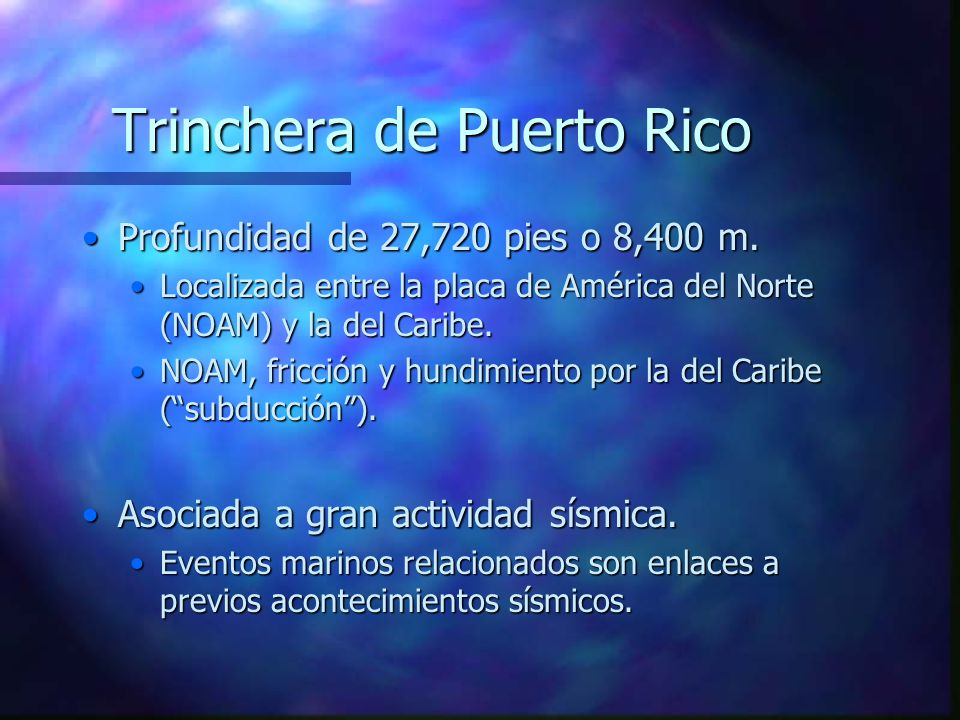

10 Trinchera de Puerto Rico
Profundidad de 27,720 pies o 8,400 m. Localizada entre la placa de América del Norte (NOAM) y la del Caribe. NOAM, fricción y hundimiento por la del Caribe (“subducción”). Asociada a gran actividad sísmica. Eventos marinos relacionados son enlaces a previos acontecimientos sísmicos.

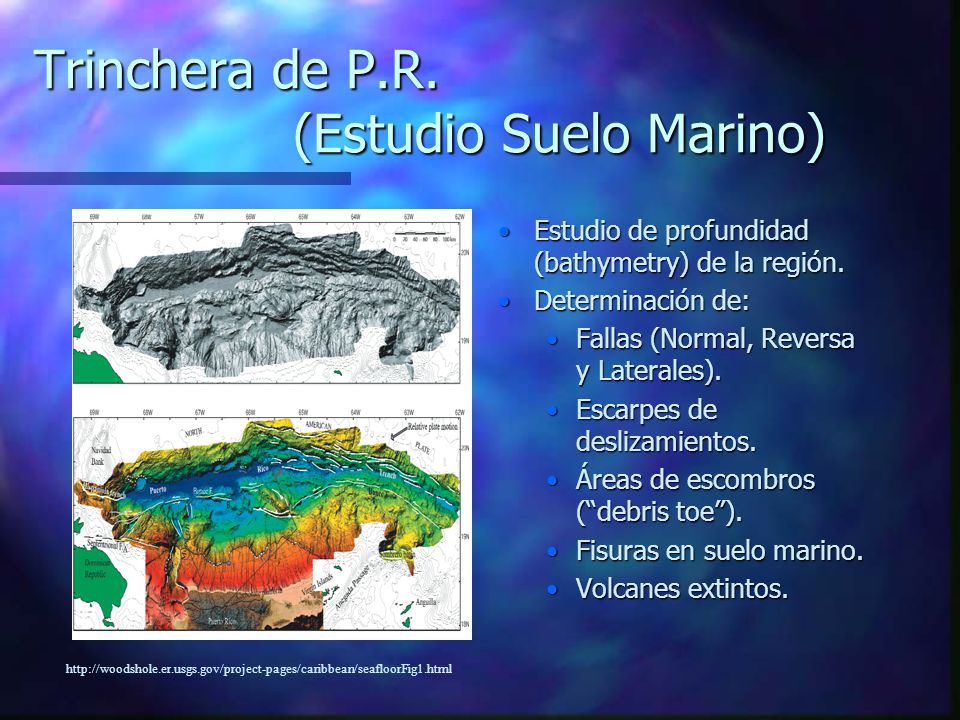

11 Trinchera de P.R. (Estudio Suelo Marino)
Estudio de profundidad (bathymetry) de la región. Determinación de: Fallas (Normal, Reversa y Laterales). Escarpes de deslizamientos. Áreas de escombros (“debris toe”). Fisuras en suelo marino. Volcanes extintos.

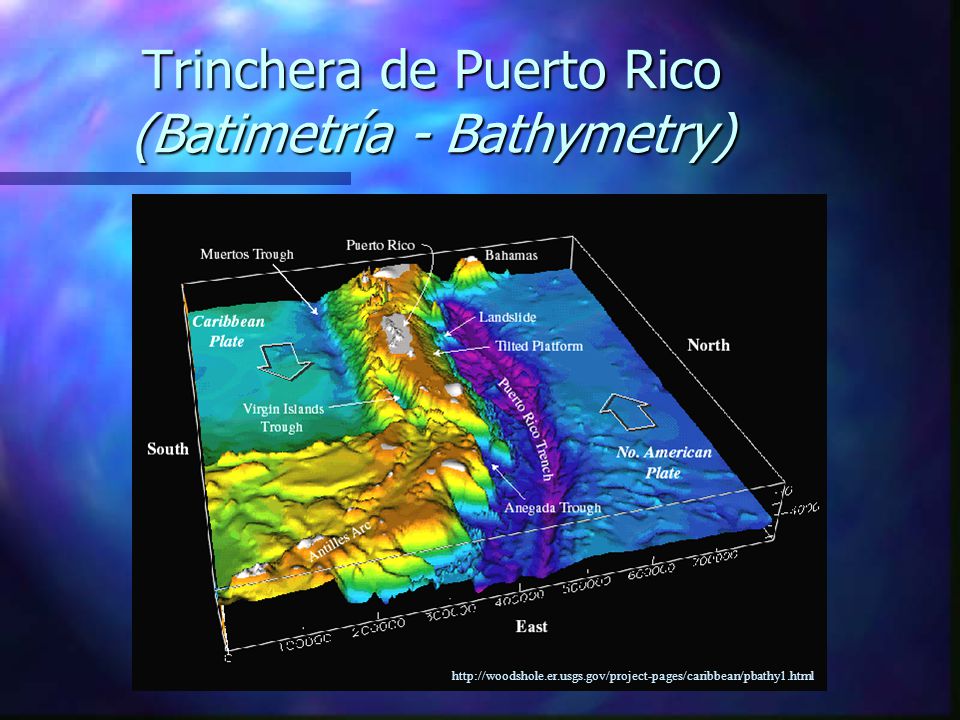

12 Trinchera de Puerto Rico (Batimetría - Bathymetry)

13 Trinchera de P.R. (Cambios en estrés y sismicidad).
Subsidencia de la Trinchera. Deformación de la placa bajo subducción. Estrés divisorio en el arco. Deslizamientos submarinos Grietas en el “Forearc” y en la Zona de Subducción. Riesgo elevado debido a la cercanía con centros poblacionales.

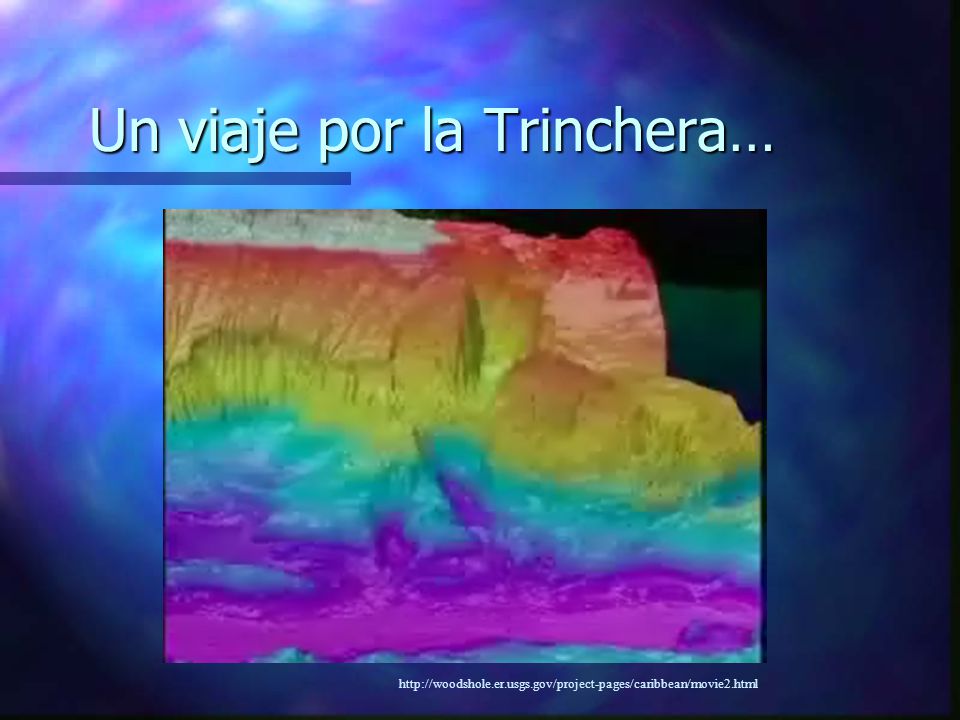

14 Un viaje por la Trinchera…

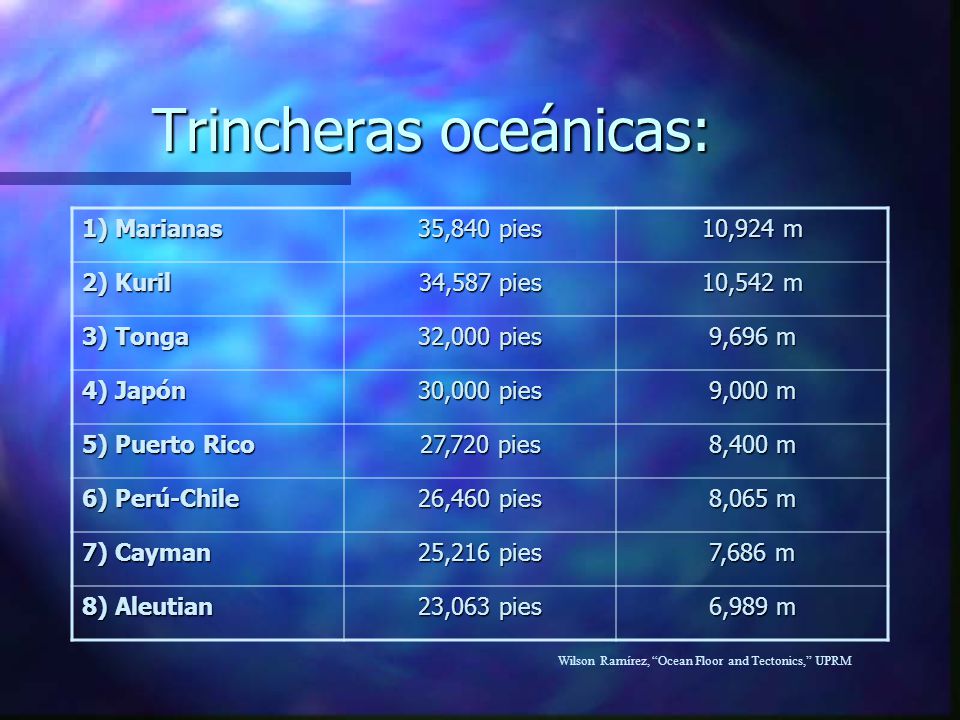

15 Trincheras oceánicas:
1) Marianas 35,840 pies 10,924 m 2) Kuril 34,587 pies 10,542 m 3) Tonga 32,000 pies 9,696 m 4) Japón 30,000 pies 9,000 m 5) Puerto Rico 27,720 pies 8,400 m 6) Perú-Chile 26,460 pies 8,065 m 7) Cayman 25,216 pies 7,686 m 8) Aleutian 23,063 pies 6,989 m Wilson Ramírez, “Ocean Floor and Tectonics,” UPRM

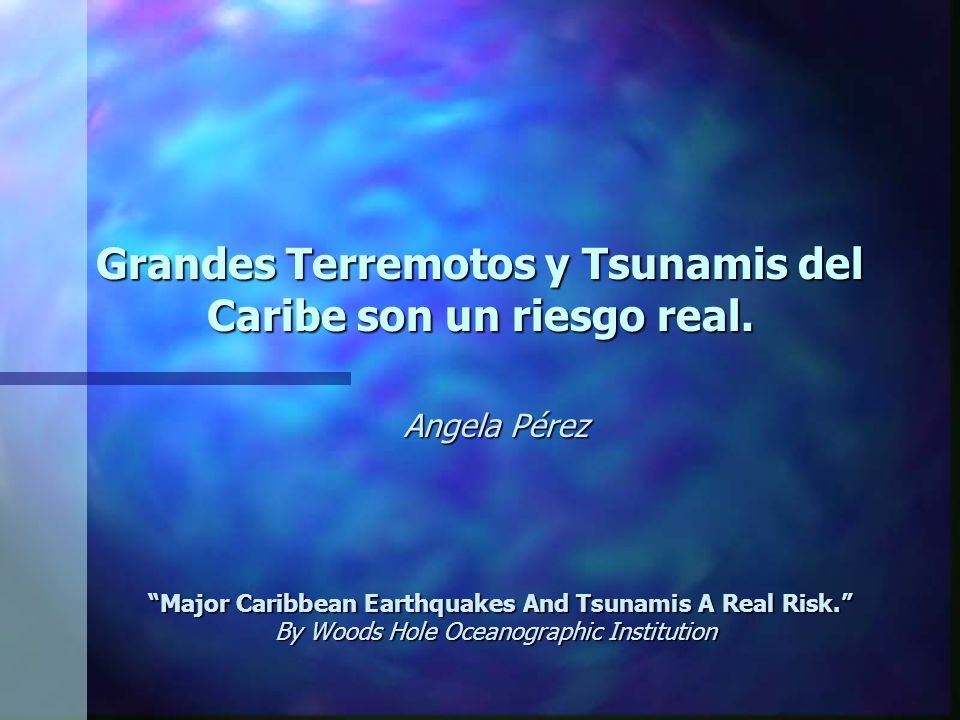

16 Grandes Terremotos y Tsunamis del Caribe son un riesgo real.
Angela Pérez “Major Caribbean Earthquakes And Tsunamis A Real Risk.” By Woods Hole Oceanographic Institution

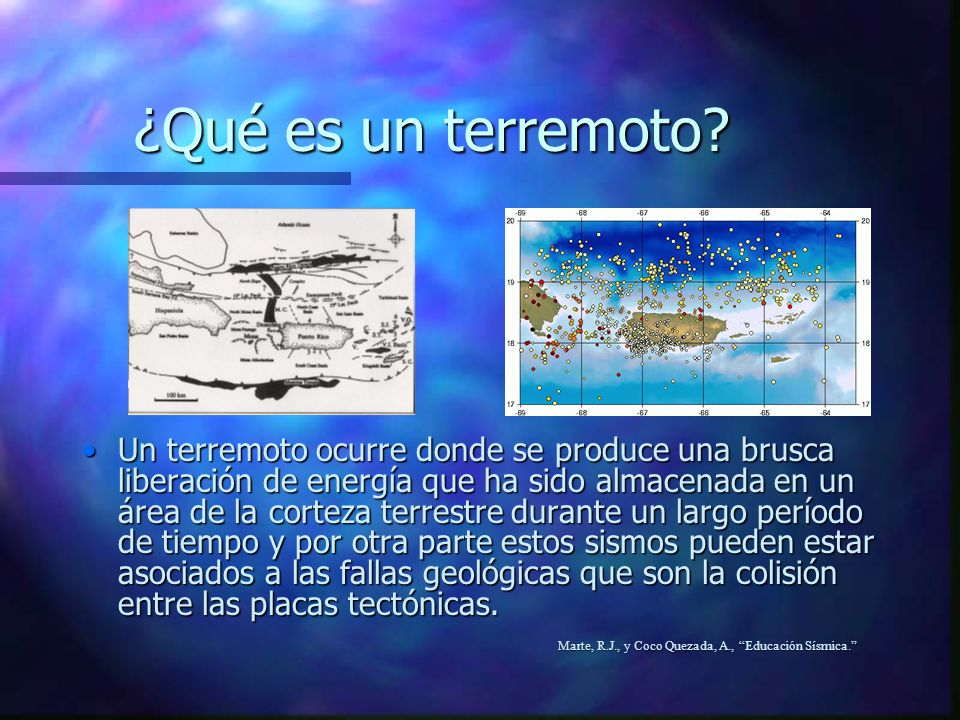

17 ¿Qué es un terremoto? Un terremoto ocurre donde se produce una brusca liberación de energía que ha sido almacenada en un área de la corteza terrestre durante un largo período de tiempo y por otra parte estos sismos pueden estar asociados a las fallas geológicas que son la colisión entre las placas tectónicas. Marte, R.J., y Coco Quezada, A., “Educación Sísmica.”

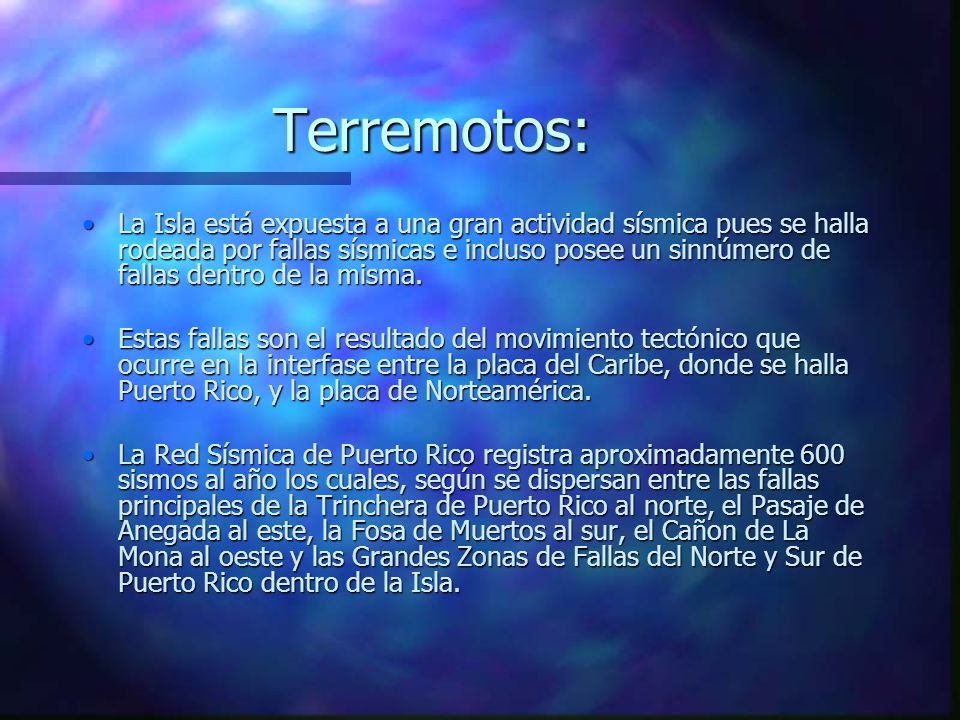

18 Terremotos: La Isla está expuesta a una gran actividad sísmica pues se halla rodeada por fallas sísmicas e incluso posee un sinnúmero de fallas dentro de la misma. Estas fallas son el resultado del movimiento tectónico que ocurre en la interfase entre la placa del Caribe, donde se halla Puerto Rico, y la placa de Norteamérica. La Red Sísmica de Puerto Rico registra aproximadamente 600 sismos al año los cuales, según se dispersan entre las fallas principales de la Trinchera de Puerto Rico al norte, el Pasaje de Anegada al este, la Fosa de Muertos al sur, el Cañon de La Mona al oeste y las Grandes Zonas de Fallas del Norte y Sur de Puerto Rico dentro de la Isla.

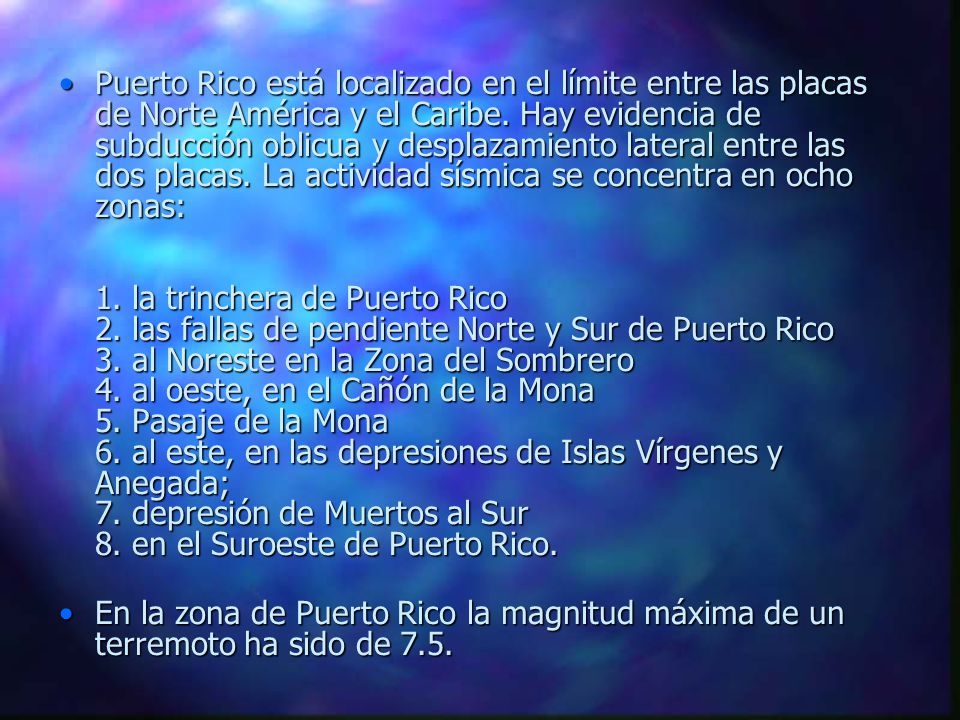

19 Puerto Rico está localizado en el límite entre las placas de Norte América y el Caribe. Hay evidencia de subducción oblicua y desplazamiento lateral entre las dos placas. La actividad sísmica se concentra en ocho zonas: 1. la trinchera de Puerto Rico 2. las fallas de pendiente Norte y Sur de Puerto Rico 3. al Noreste en la Zona del Sombrero 4. al oeste, en el Cañón de la Mona 5. Pasaje de la Mona 6. al este, en las depresiones de Islas Vírgenes y Anegada; 7. depresión de Muertos al Sur 8. en el Suroeste de Puerto Rico. En la zona de Puerto Rico la magnitud máxima de un terremoto ha sido de 7.5.

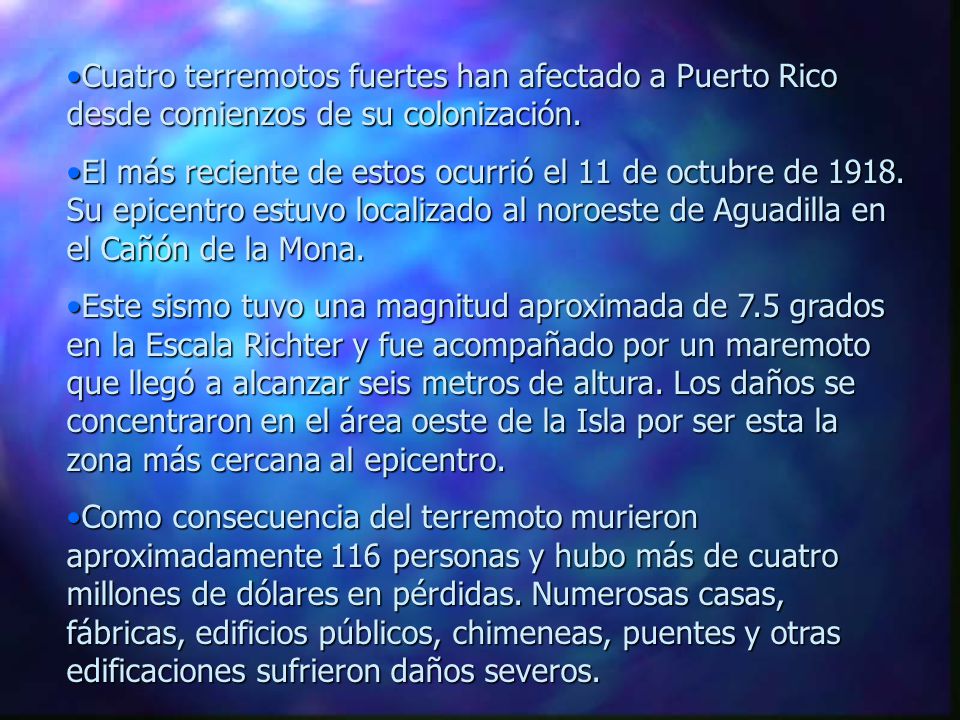

20 Cuatro terremotos fuertes han afectado a Puerto Rico desde comienzos de su colonización.
El más reciente de estos ocurrió el 11 de octubre de Su epicentro estuvo localizado al noroeste de Aguadilla en el Cañón de la Mona. Este sismo tuvo una magnitud aproximada de 7.5 grados en la Escala Richter y fue acompañado por un maremoto que llegó a alcanzar seis metros de altura. Los daños se concentraron en el área oeste de la Isla por ser esta la zona más cercana al epicentro. Como consecuencia del terremoto murieron aproximadamente 116 personas y hubo más de cuatro millones de dólares en pérdidas. Numerosas casas, fábricas, edificios públicos, chimeneas, puentes y otras edificaciones sufrieron daños severos.

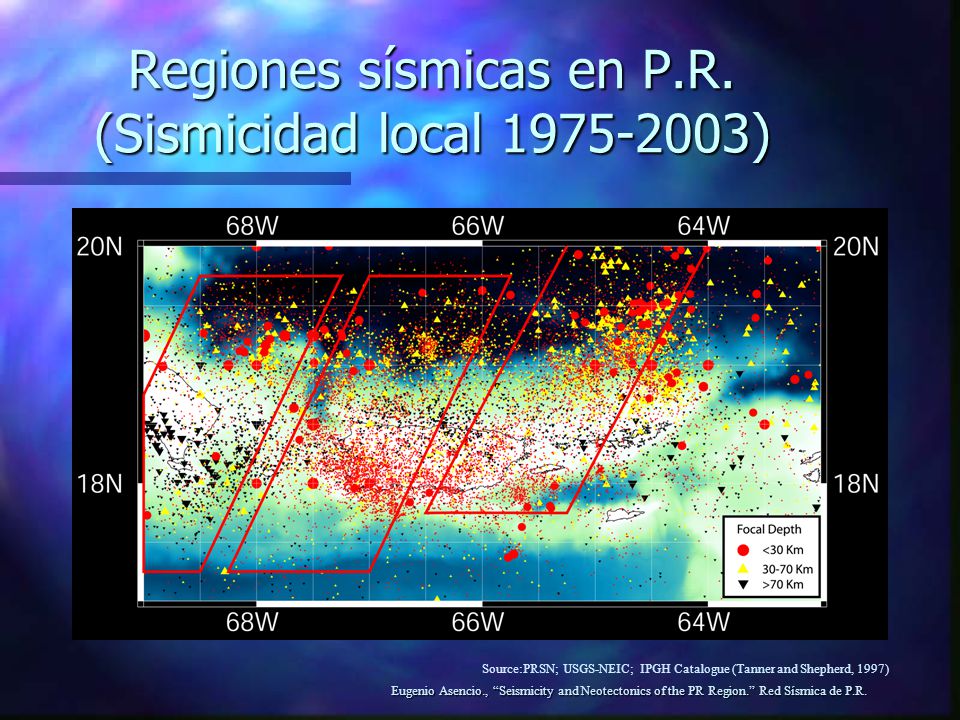

21 Regiones sísmicas en P.R. (Sismicidad local 1975-2003)
Source:PRSN; USGS-NEIC; IPGH Catalogue (Tanner and Shepherd, 1997) Eugenio Asencio., “Seismicity and Neotectonics of the PR Region.” Red Sísmica de P.R.

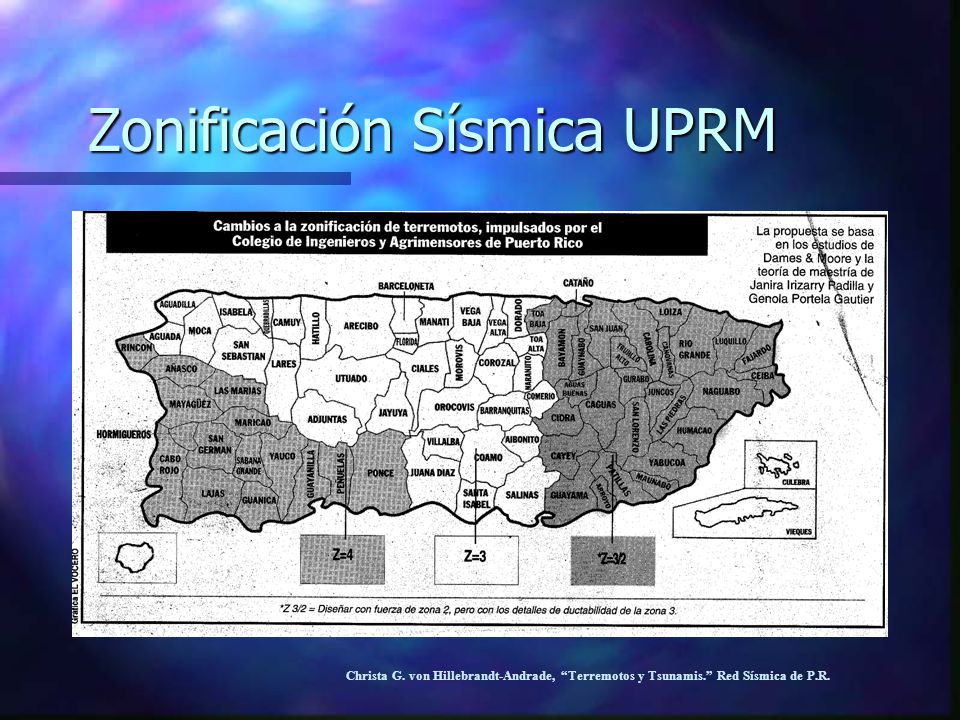

22 Zonificación Sísmica UPRM
Christa G. von Hillebrandt-Andrade, “Terremotos y Tsunamis.” Red Sísmica de P.R.

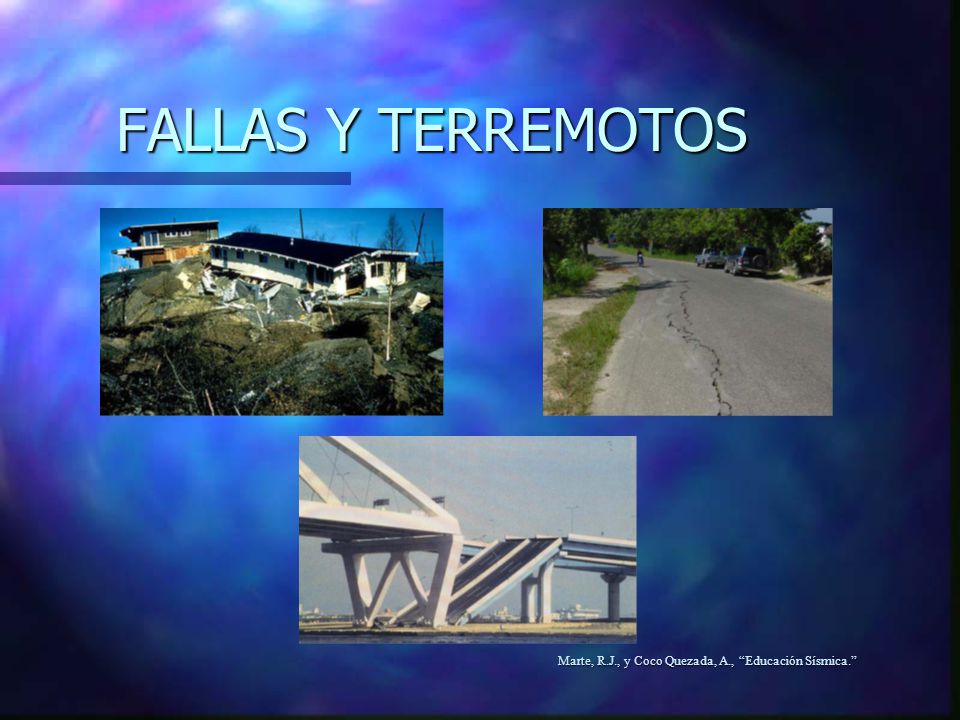

23 FALLAS Y TERREMOTOS Marte, R.J., y Coco Quezada, A., “Educación Sísmica.”

24 “Un viaje por la historia…”
Terremoto 1918 “Un viaje por la historia…”

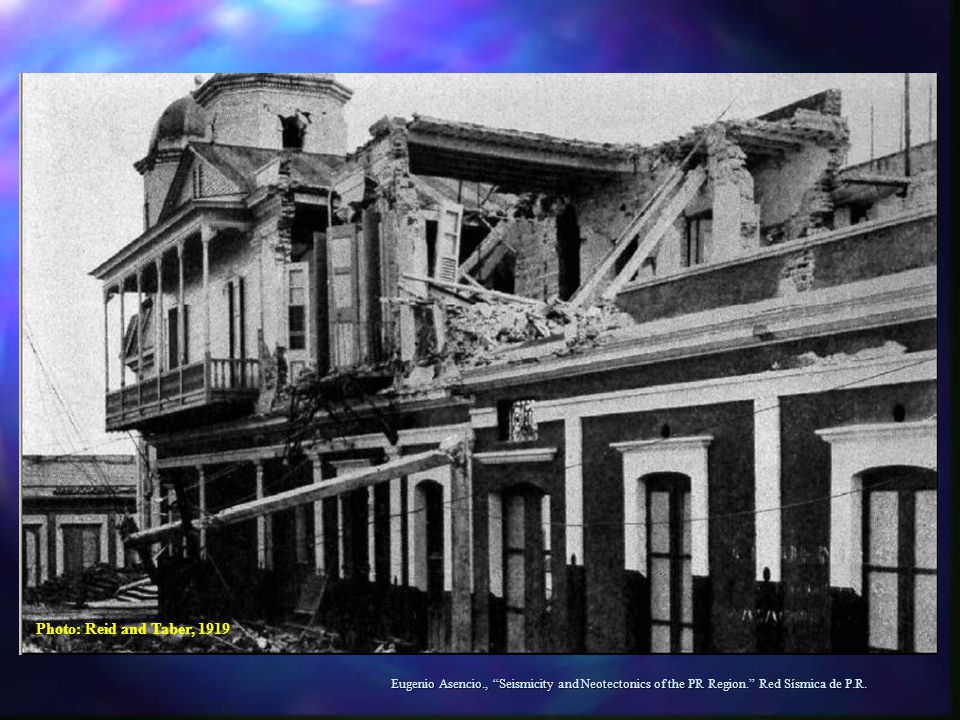

25 Photo: Reid and Taber, 1919 Eugenio Asencio., “Seismicity and Neotectonics of the PR Region.” Red Sísmica de P.R.

26 Eugenio Asencio. , “Seismicity and Neotectonics of the PR Region
Eugenio Asencio., “Seismicity and Neotectonics of the PR Region.” Red Sísmica de P.R.

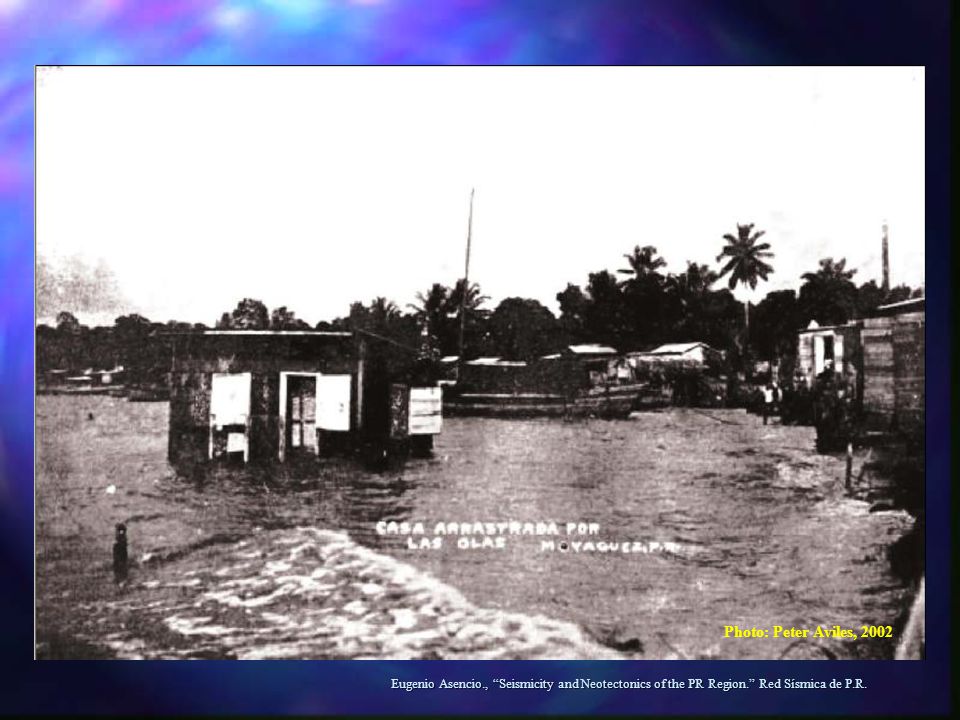

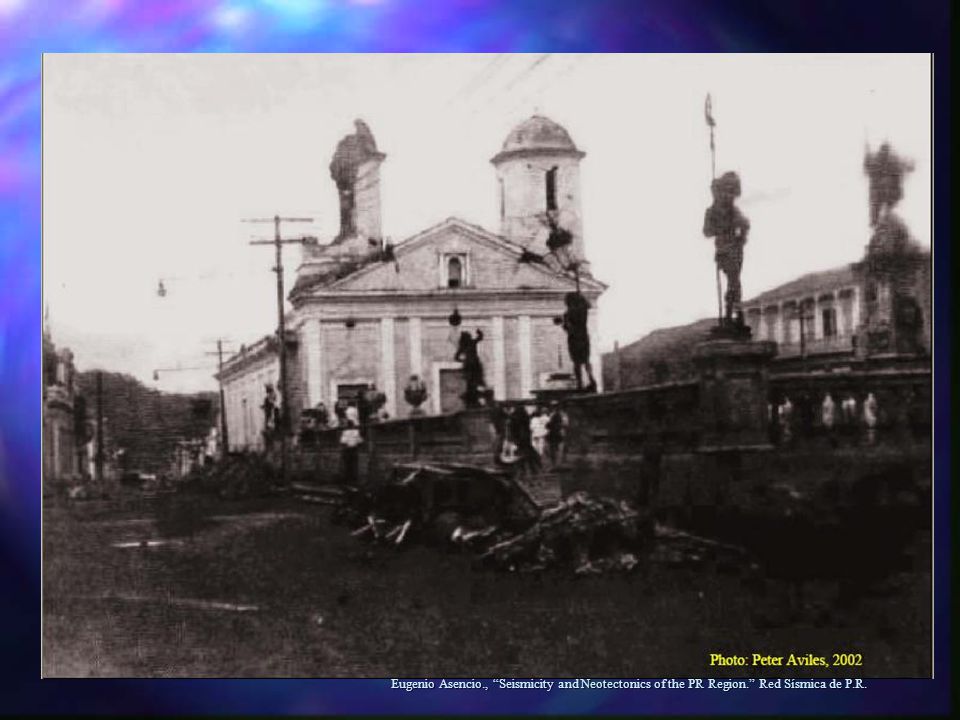

27 Photo: Peter Aviles, 2002 Eugenio Asencio., “Seismicity and Neotectonics of the PR Region.” Red Sísmica de P.R.

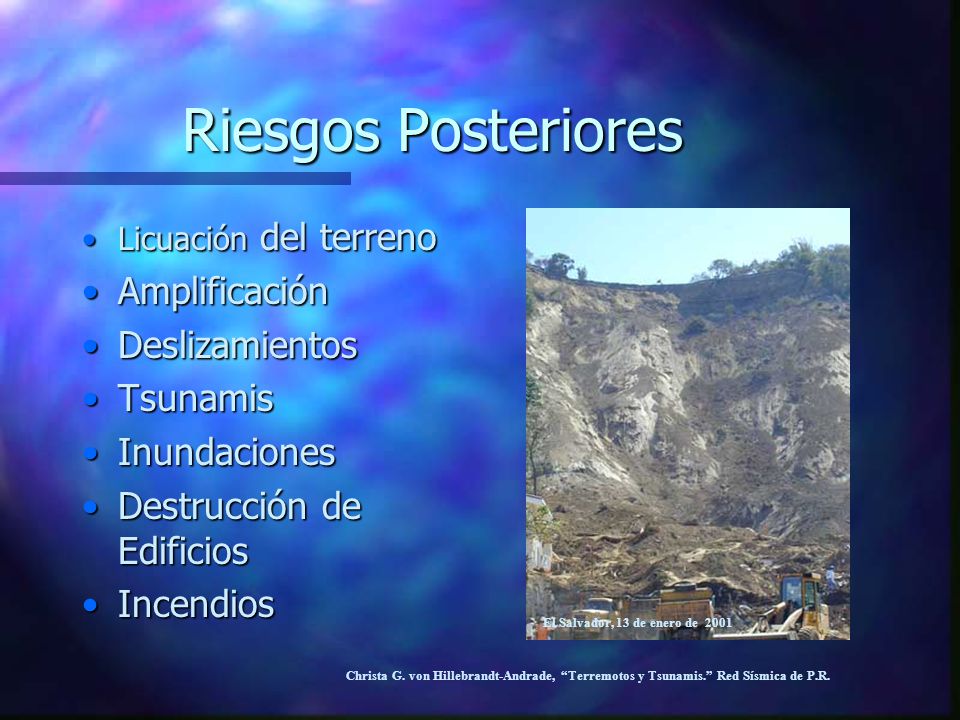

28 Riesgos Posteriores Amplificación Deslizamientos Tsunamis Inundaciones
Licuación del terreno Amplificación Deslizamientos Tsunamis Inundaciones Destrucción de Edificios Incendios El Salvador, 13 de enero de 2001 Christa G. von Hillebrandt-Andrade, “Terremotos y Tsunamis.” Red Sísmica de P.R.

29 Riesgos por sismicidad y tsunamis en Puerto Rico y en las Islas Vírgenes.
Amanda Rodríguez “USGS Workshop: Seismic and Tsunami Hazard in Puerto Rico and the Virgin Islands.” By E. Geist and A. Mercado

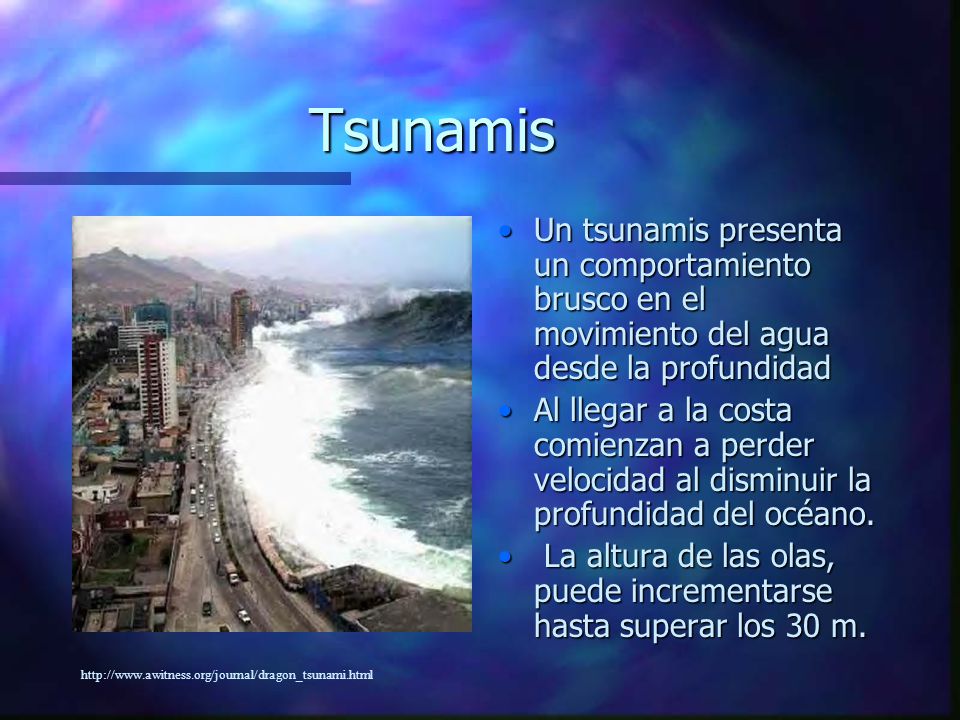

30 Tsunamis Un tsunamis presenta un comportamiento brusco en el movimiento del agua desde la profundidad Al llegar a la costa comienzan a perder velocidad al disminuir la profundidad del océano. La altura de las olas, puede incrementarse hasta superar los 30 m.

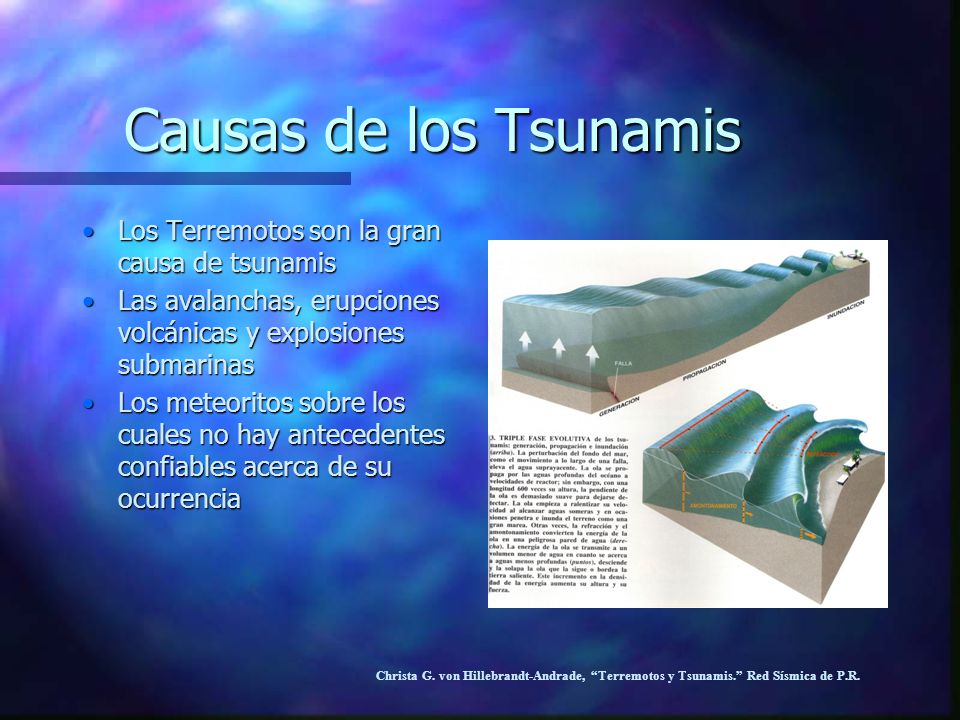

31 Causas de los Tsunamis Los Terremotos son la gran causa de tsunamis
Las avalanchas, erupciones volcánicas y explosiones submarinas Los meteoritos sobre los cuales no hay antecedentes confiables acerca de su ocurrencia Christa G. von Hillebrandt-Andrade, “Terremotos y Tsunamis.” Red Sísmica de P.R.

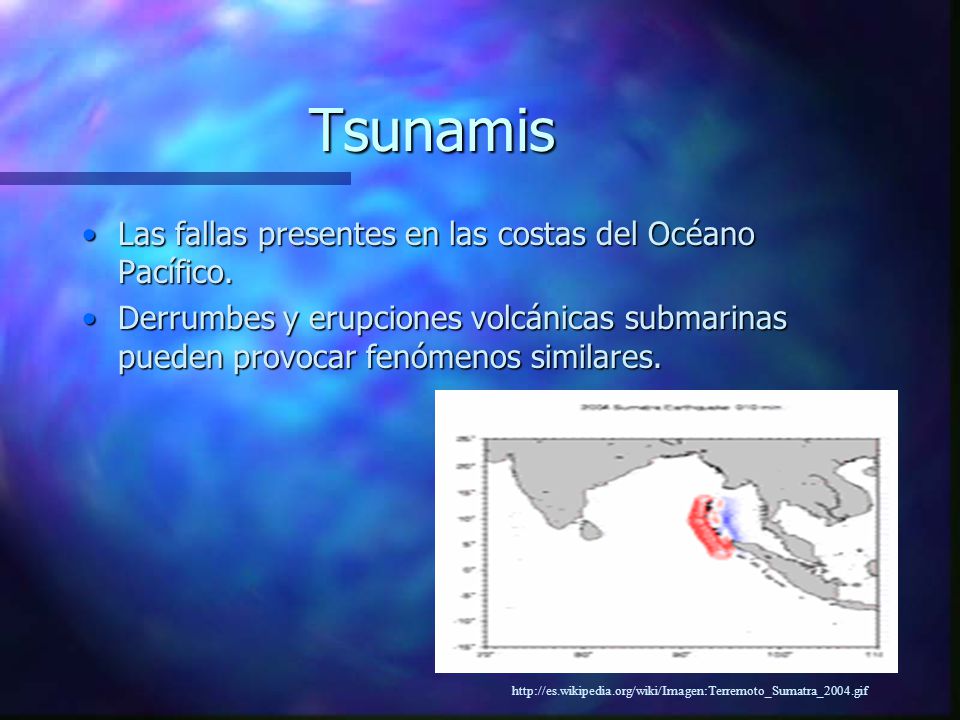

32 Tsunamis Las fallas presentes en las costas del Océano Pacífico.
Derrumbes y erupciones volcánicas submarinas pueden provocar fenómenos similares.

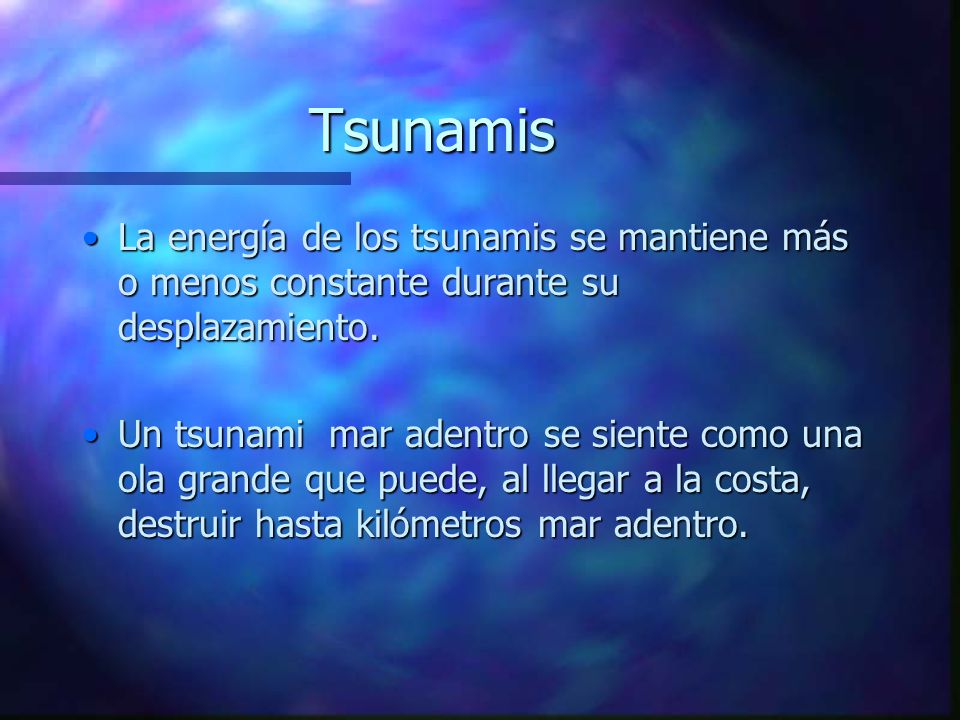

33 Tsunamis La energía de los tsunamis se mantiene más o menos constante durante su desplazamiento. Un tsunami mar adentro se siente como una ola grande que puede, al llegar a la costa, destruir hasta kilómetros mar adentro.

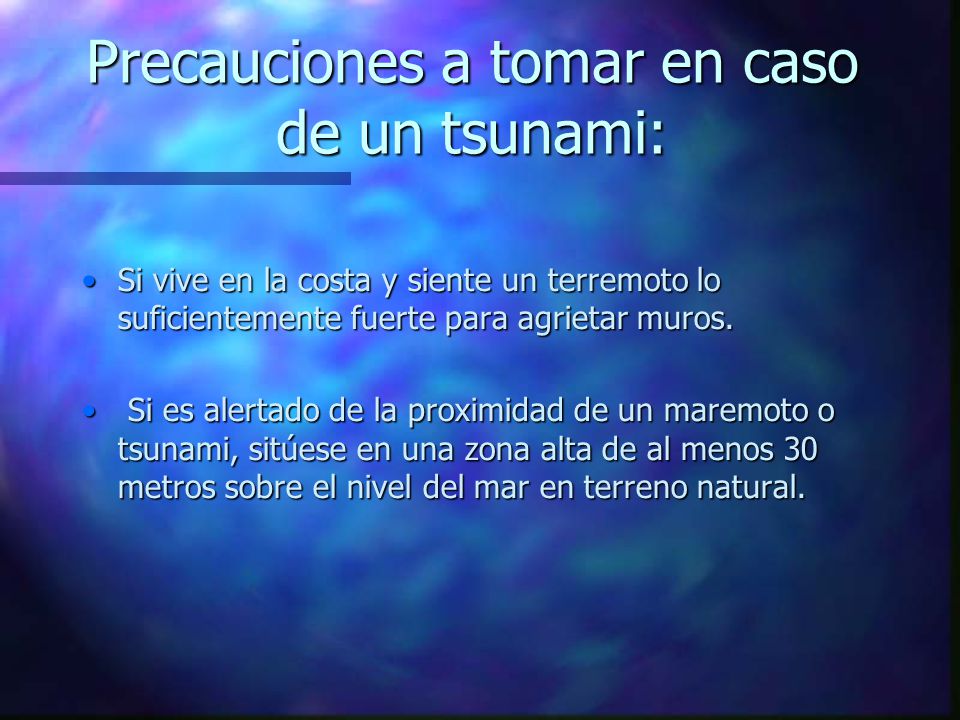

34 Precauciones a tomar en caso de un tsunami:
Si vive en la costa y siente un terremoto lo suficientemente fuerte para agrietar muros. Si es alertado de la proximidad de un maremoto o tsunami, sitúese en una zona alta de al menos 30 metros sobre el nivel del mar en terreno natural.

35 Precauciones a tomar en caso de un tsunami:
Tenga siempre presente que un tsunami puede penetrar por ríos, quebradas, a varios kilómetros tierra adentro, por lo que hay que alejarse de éstos Un tsunami puede tener diez o más olas destructivas en 12 horas

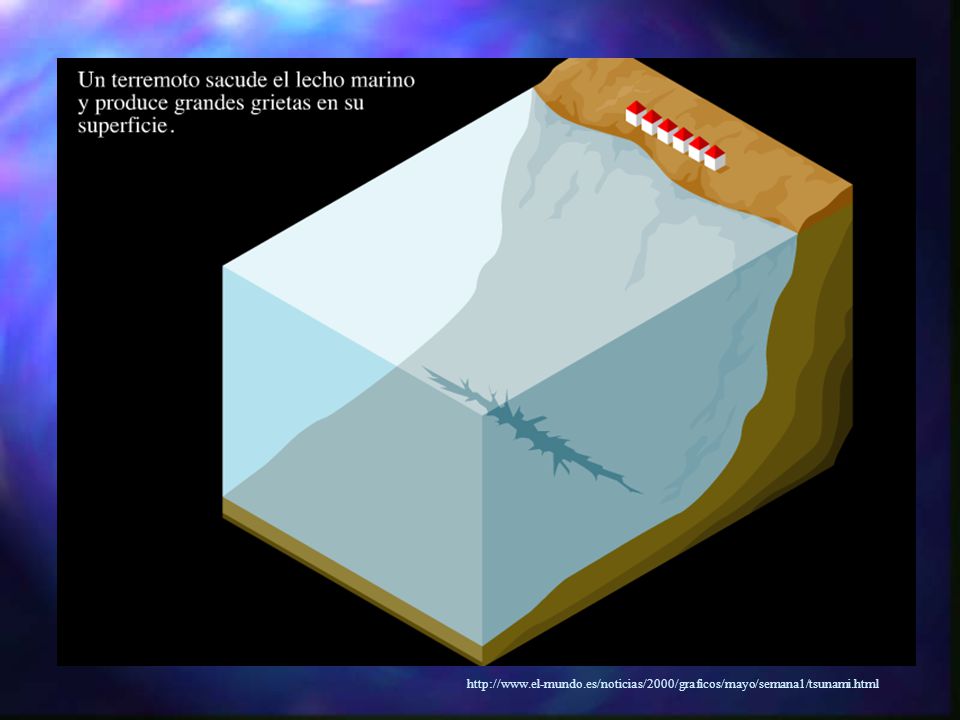

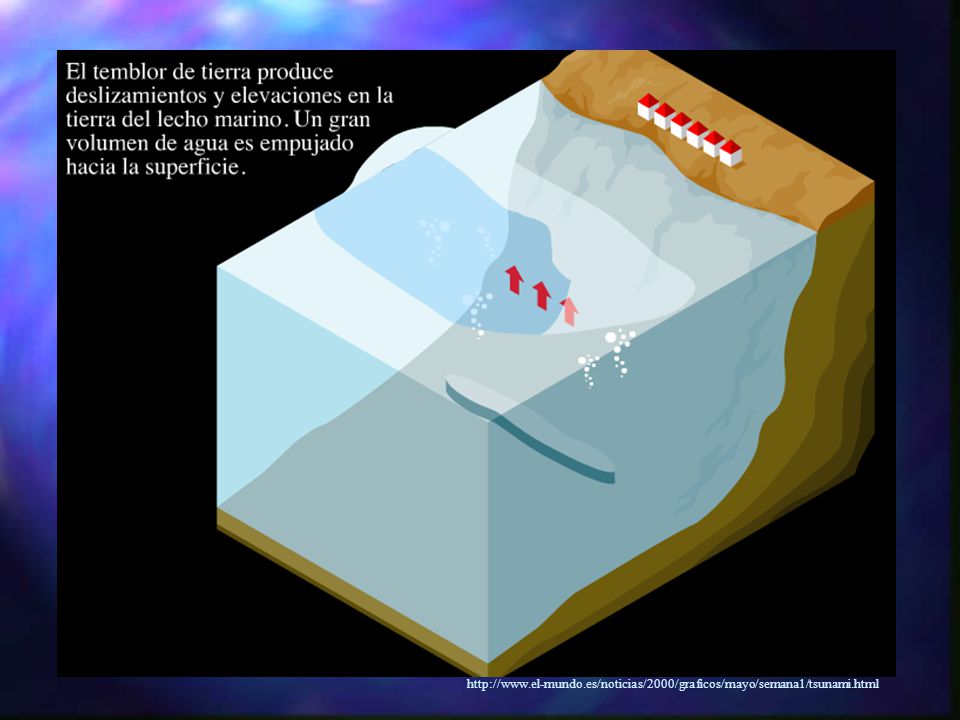

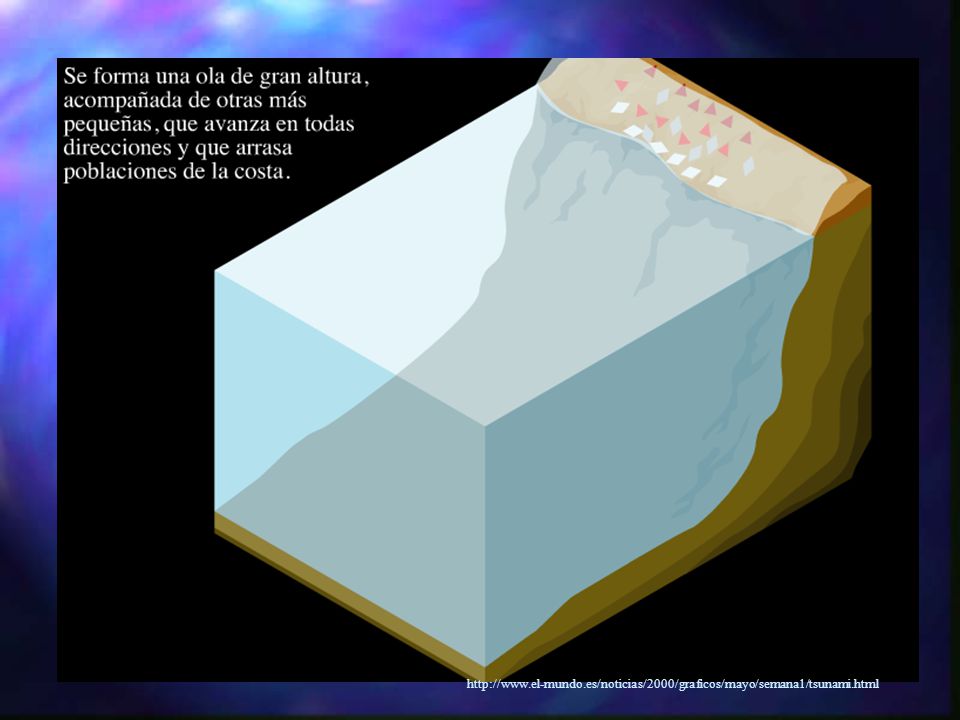

36 http://www. el-mundo. es/noticias/2000/graficos/mayo/semana1/tsunami

37 http://www. el-mundo. es/noticias/2000/graficos/mayo/semana1/tsunami

38 http://www. el-mundo. es/noticias/2000/graficos/mayo/semana1/tsunami

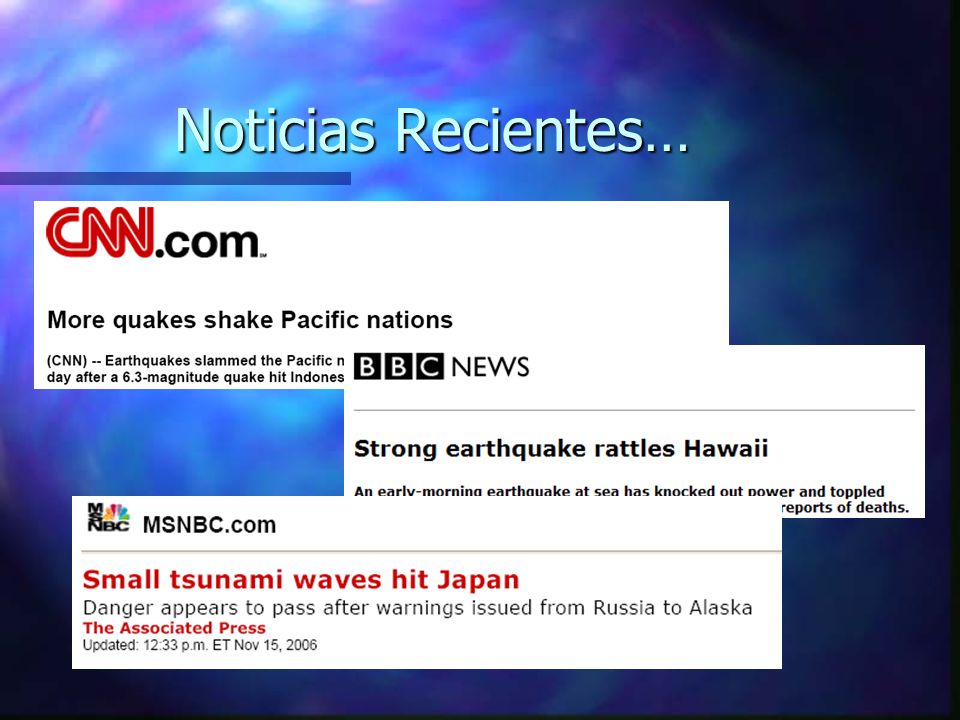

39 Noticias Recientes…

40 ¡¡¡No subestimar la naturaleza!!!
Conclusiones: El estudio de la actividad sísmica es vital para una preparación adecuada. Educación = menos muertes, mejores construcciones. Efectos pos-sísmicos (tsunamis, inundaciones, etc.) igual de peligrosos. ¡¡¡No subestimar la naturaleza!!!

41 Preguntas…

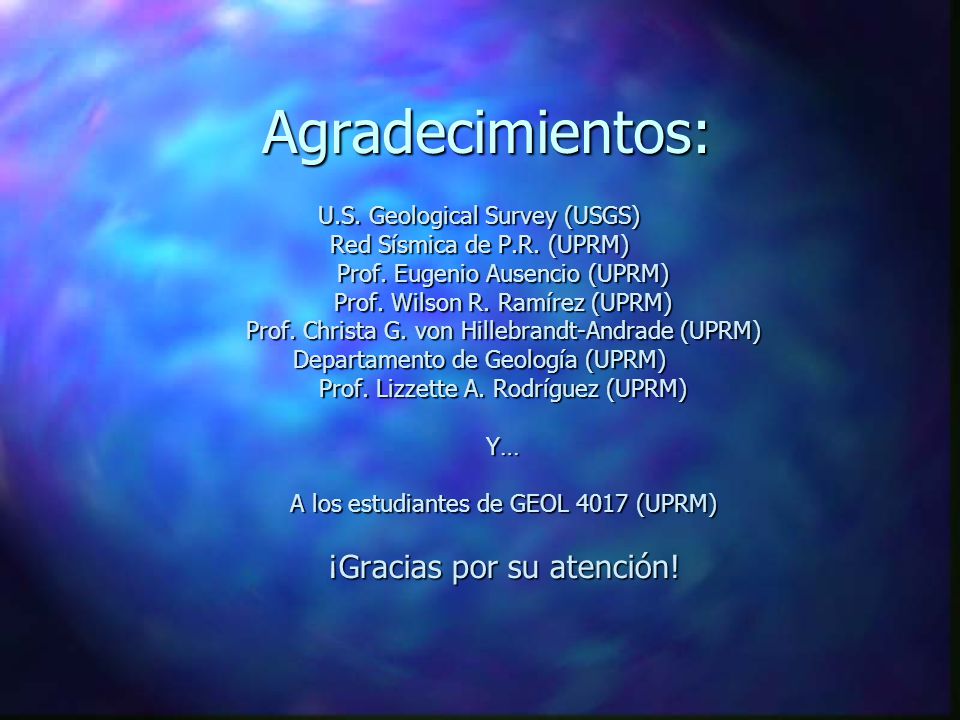

42 Agradecimientos: ¡Gracias por su atención!
U.S. Geological Survey (USGS) Red Sísmica de P.R. (UPRM) Prof. Eugenio Ausencio (UPRM) Prof. Wilson R. Ramírez (UPRM) Prof. Christa G. von Hillebrandt-Andrade (UPRM) Departamento de Geología (UPRM) Prof. Lizzette A. Rodríguez (UPRM) Y… A los estudiantes de GEOL 4017 (UPRM) ¡Gracias por su atención!

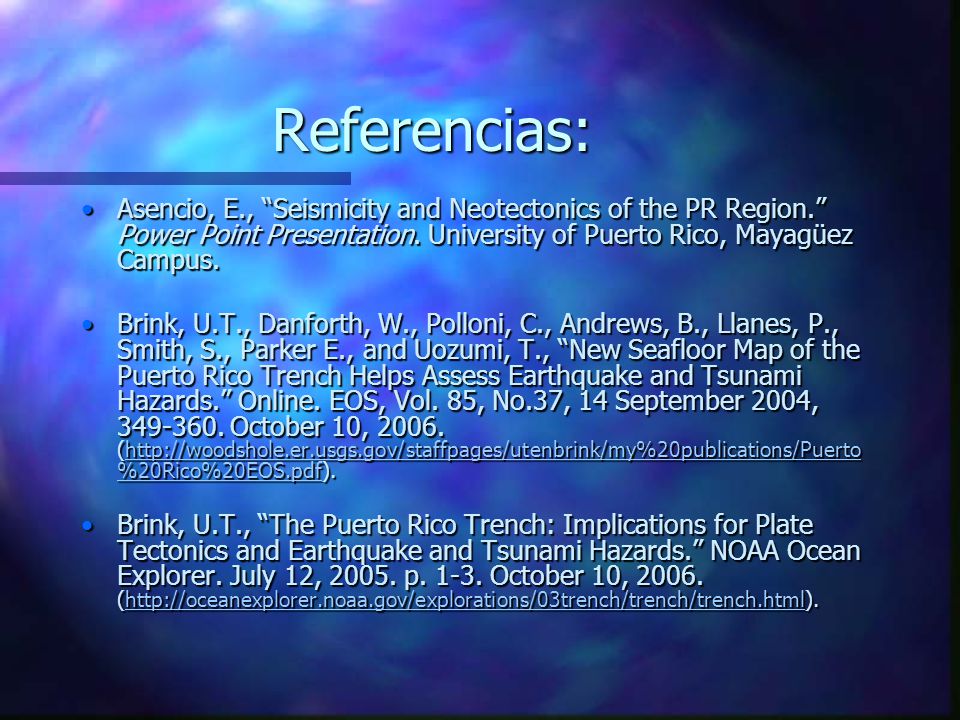

43 Referencias: Asencio, E., “Seismicity and Neotectonics of the PR Region.” Power Point Presentation. University of Puerto Rico, Mayagüez Campus. Brink, U.T., Danforth, W., Polloni, C., Andrews, B., Llanes, P., Smith, S., Parker E., and Uozumi, T., “New Seafloor Map of the Puerto Rico Trench Helps Assess Earthquake and Tsunami Hazards.” Online. EOS, Vol. 85, No.37, 14 September 2004, October 10, ( Brink, U.T., “The Puerto Rico Trench: Implications for Plate Tectonics and Earthquake and Tsunami Hazards.” NOAA Ocean Explorer. July 12, p October 10, (

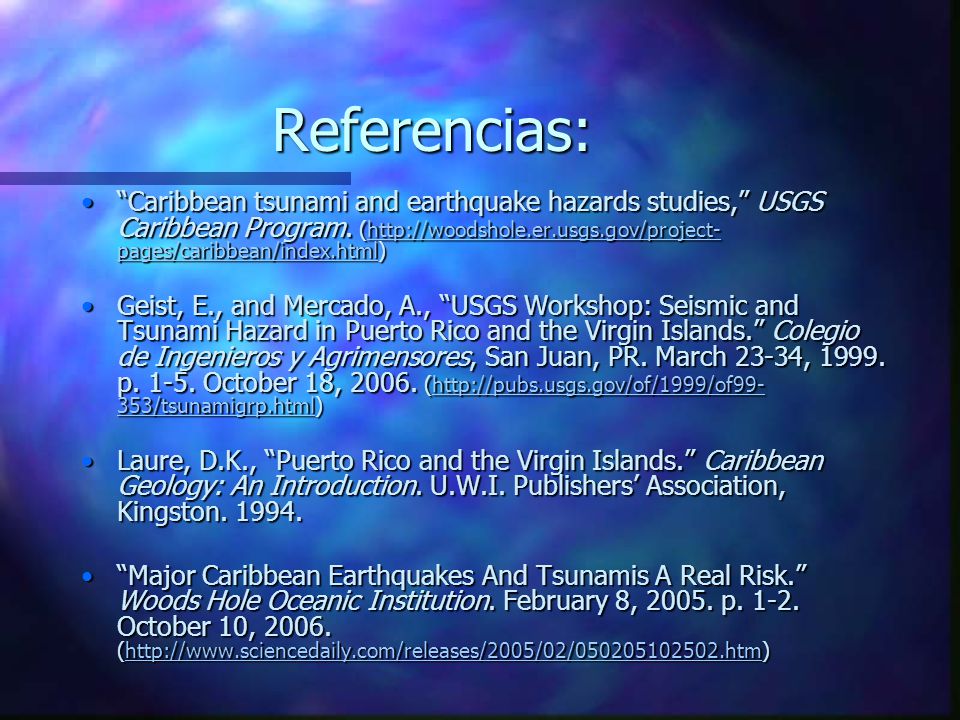

44 Referencias: “Caribbean tsunami and earthquake hazards studies,” USGS Caribbean Program. ( Geist, E., and Mercado, A., “USGS Workshop: Seismic and Tsunami Hazard in Puerto Rico and the Virgin Islands.” Colegio de Ingenieros y Agrimensores, San Juan, PR. March 23-34, p October 18, ( Laure, D.K., “Puerto Rico and the Virgin Islands.” Caribbean Geology: An Introduction. U.W.I. Publishers’ Association, Kingston “Major Caribbean Earthquakes And Tsunamis A Real Risk.” Woods Hole Oceanic Institution. February 8, p October 10, (

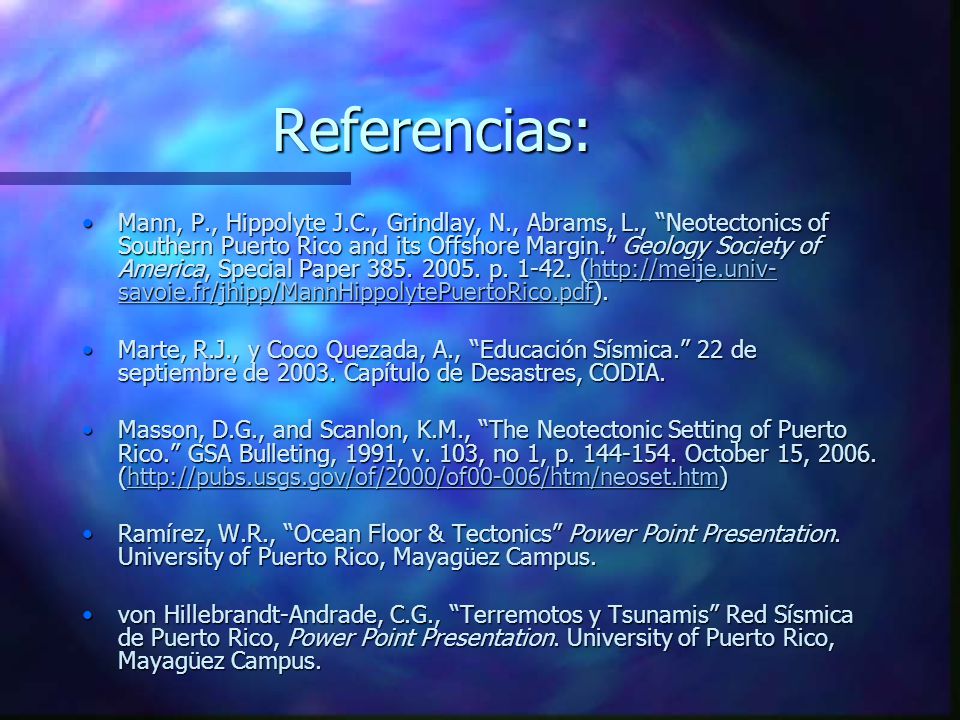

45 Referencias: Mann, P., Hippolyte J.C., Grindlay, N., Abrams, L., “Neotectonics of Southern Puerto Rico and its Offshore Margin.” Geology Society of America, Special Paper p ( Marte, R.J., y Coco Quezada, A., “Educación Sísmica.” 22 de septiembre de Capítulo de Desastres, CODIA. Masson, D.G., and Scanlon, K.M., “The Neotectonic Setting of Puerto Rico.” GSA Bulleting, 1991, v. 103, no 1, p October 15, ( Ramírez, W.R., “Ocean Floor & Tectonics” Power Point Presentation. University of Puerto Rico, Mayagüez Campus. von Hillebrandt-Andrade, C.G., “Terremotos y Tsunamis” Red Sísmica de Puerto Rico, Power Point Presentation. University of Puerto Rico, Mayagüez Campus.

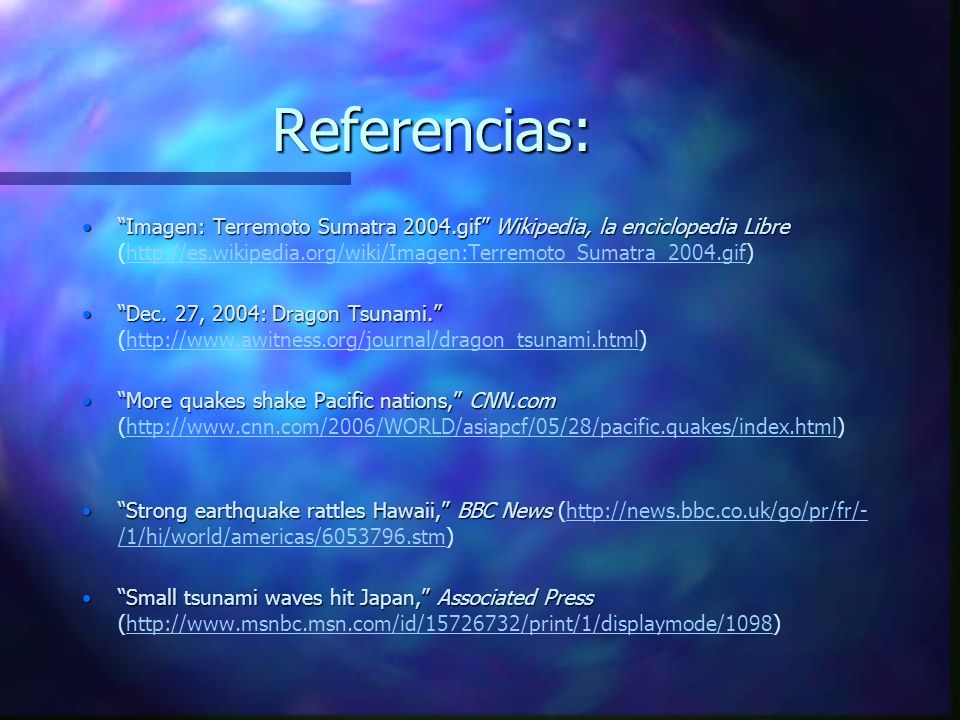

46 Referencias: “Imagen: Terremoto Sumatra 2004.gif” Wikipedia, la enciclopedia Libre ( “Dec. 27, 2004: Dragon Tsunami.” ( “More quakes shake Pacific nations,” CNN.com ( “Strong earthquake rattles Hawaii,” BBC News ( “Small tsunami waves hit Japan,” Associated Press (
