2 DEFINICIÓN Una red es una interconexión de dos o más computadoras con el propósito de compartir recursos de hardware (procesador y memoria RAM, disco rígido, CD ROM, cinta, impresoras, modem) y recursos de software (programas de aplicación, bases de datos, archivos en general, carpetas) a través de un medio de comunicación.

3 VENTAJAS Fácil intercambio de información Menores costos de hardware / software Agilidad en la actualización de datos Intercomunicación entre usuarios Ahorro de papel Copias de respaldo o back ups Mayor espacio de almacenamiento

4 DESVENTAJAS Fuerte inversión inicial de tiempo, dinero y esfuerzo para diseñarla. Compra del hardware y el software de red, su instalación y configuración. Adaptación a las nuevas modalidades de trabajo que exige

5 COMPONENTES DE UNA RED Servidor Estación de trabajo (workstation, nodo, cliente) Sistema operativo de red Hardware de red: tarjetas de red, cableado, etc. Recursos de hard y soft

6 CLASIFICACIÓN SEGÚN SU EXTENSIÓN LAN MAN WAN PAN SEGÚN LA ASIGNACIÓN DE TAREAS MAINFRAME CLIENTE-SERVIDOR P2P SEGÚN SU TOPOLOGÍA BUS ANILLO ESTRELLA ÁRBOL

7 a) SEGÚN SU EXTENSIÓN LAN ( Local Area Network ) Hasta 1 km de extensión Empresa, fábrica, escuela Gran velocidad de transmisión de datos (10 a 1000 Mbps) MAN ( Metropolitan Area Network ) Hasta 50 km de extensión Empresas, comercios con varias sucursales en una misma ciudad WAN ( Wide Area Network ) Conecta varias LAN entre sí Abarca grandes distancias geográficas PAN ( Personal Area Network ) Espacio limitado, próximo al usuario y los dispositivos (< 10m) Bluetooth Sin cables PCs, notebooks, netbooks, celulares, impresoras, etc.

8 b) SEGÚN LA ASIGNACIÓN DE TAREAS MAINFRAME (supercomputadora) CLIENTE-SERVIDOR PUNTO A PUNTO (peer to peer – P2P)

9 c) SEGÚN SU TOPOLOGÍA BUS

10 REDES BUS VENTAJAS: Es muy económica porque necesitan un solo cable. Es muy fácil conectar y desconectar nodos a la red El intercambio de información entre redes es sencillo. Si falla una estación, no afecta al resto.

11 REDES BUS DESVENTAJAS: Tienen gran porcentaje de colisiones Si se deteriora el cable, se inutiliza la red.

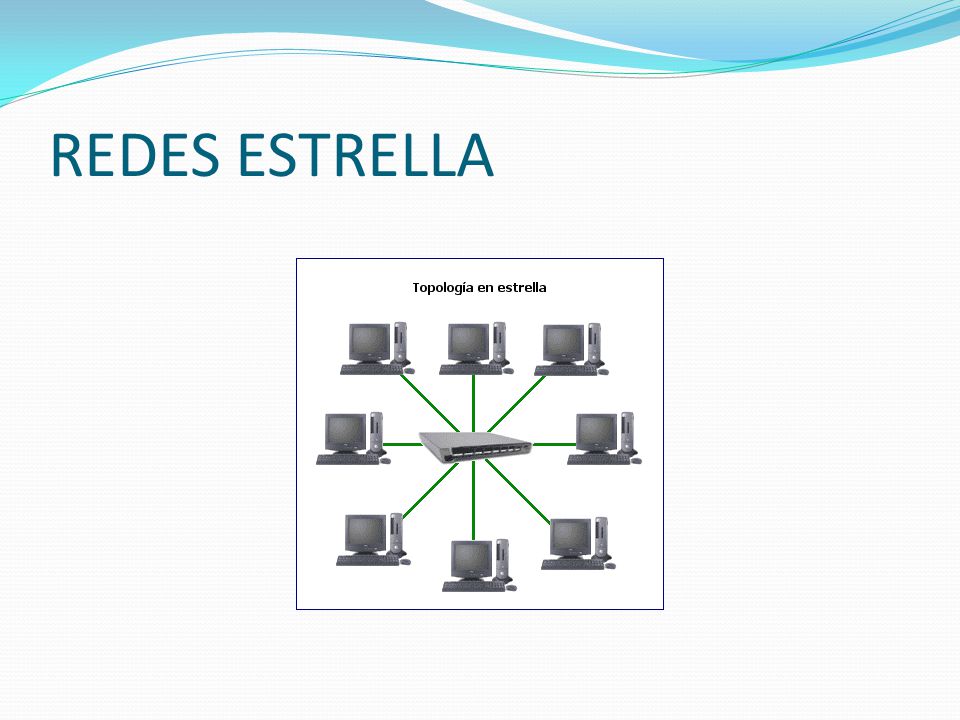

12 REDES ESTRELLA

13 Ventajas: Gran velocidad de transferencia de datos. Facilidad para la detección de fallo y su reparación. Si es necesario ampliar la red, el hub puede conectarse a otros. Posibilidad de conectar y desconectar elementos de red sin interrumpir el procesamiento. La ruptura del cableado afecta solo a una computadora.

14 REDES ESTRELLA DESVENTAJAS: Cantidad de cableado considerable. Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados. Costo alto de hubs o concentradores.

15 REDES ANILLO

16 Ventaja: Son más estables y no dependen de un nodo central. Desventajas: La ruptura de un nodo o del cable, provoca la caída de la red. Para añadir o sacar nodos de la red, es necesario detener la misma. El cableado es caro.

17 REDES ÁRBOL

18 VENTAJA Se puede ampliar la red tanto como se quiera. DESVENTAJAS: Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Es más difícil y más cara su configuración.

19 CABLEADO DE RED PAR TRENZADO: se utiliza en redes estrella. Es muy flexible, fino, liviano, de fácil colocación y económico. No requiere una habilidad especial para instalación, es rápida y fácil Ofrece alguna inmunidad frente a interferencias y corrosión.

20 CABLEADO DE RED CABLE COAXIL: en la mayoría de los casos se utiliza con topología BUS. Es un cable flexible, de fácil colocación y económico. Es más grueso que el par trenzado. Soporta comunicaciones en banda ancha y en banda base. Es útil para varias señales, incluyendo voz, video y datos.

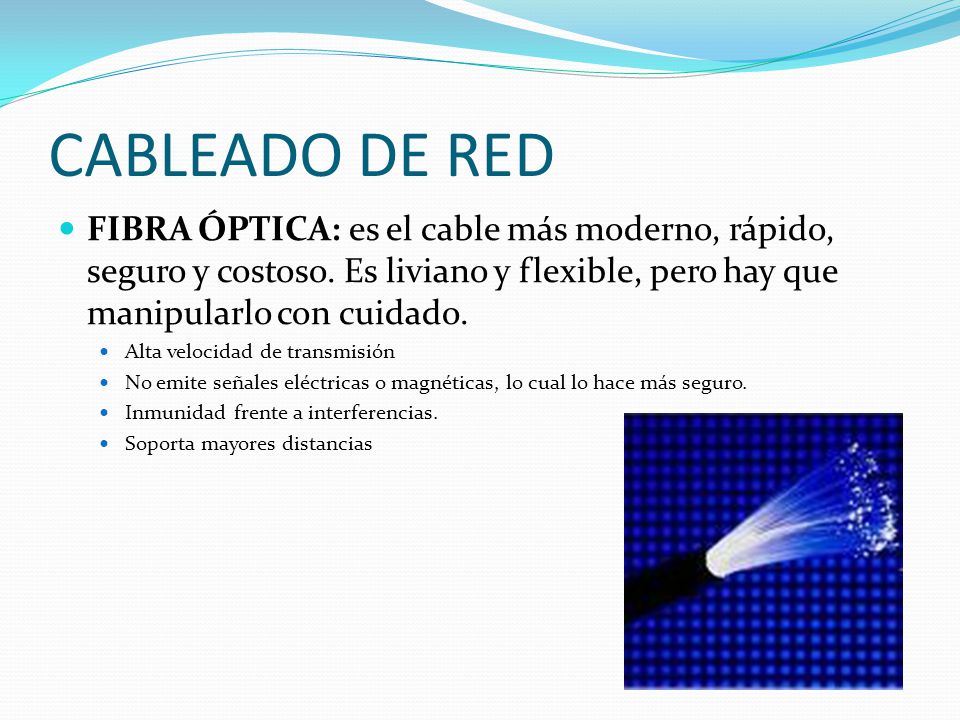

21 CABLEADO DE RED FIBRA ÓPTICA: es el cable más moderno, rápido, seguro y costoso. Es liviano y flexible, pero hay que manipularlo con cuidado. Alta velocidad de transmisión No emite señales eléctricas o magnéticas, lo cual lo hace más seguro. Inmunidad frente a interferencias. Soporta mayores distancias

22 PROTOCOLO TOKEN RING Solamente puede transmitir datos una máquina por vez. Como consecuencia de este método de transmisión, en las redes Token Ring no se producen colisiones.
