1 Universidad Andina del Cusco
``Un mundo de Modernidad y Excelencia´´ Organización y Arquitectura del Computador II Tema : Cableado Estructurado Docente : Ing. Luis Alberto Sota Orellana Integrantes: -Junior Salas Troncoso -Rodrigo Suyo Huayhua -Cristian Cahua Quispe

2 ¿Qué es una Red? -Un Conjunto de operaciones centralizadas o distribuidas con el fin de compartir recursos «Hardware y Software» -Sistema de Transmision de Datos que permite el intercambio de informacion entre ordenadores.

3 Las redes de computadoras surgieron como una necesidad de interconectar los diferentes host de una empresa o institución para poder asi compartir recursos y equipos especificos El término host es usado en informática para referirse a las computadoras conectados a una red, que proveen y utilizan servicios de ella. Los usuarios deben utilizar hosts para tener acceso a la red. En general, los hosts son computadores monousuario o multiusuario que ofrecen servicios de transferencia de archivos, conexión remota, servidores de base de datos, servidores web, etc. Los usuarios que hacen uso de los hosts pueden a su vez pedir los mismos servicios a otras máquinas conectadas a la red. De forma general un host es todo equipo informático que posee una dirección IP y que se encuentra interconectado con uno o más equipos.

4 Tipos de Redes Redes LAN(Local Area Network,Redes de Area Local) Son las redes que todos conocemos es decir aquellas que se utilizan en nuestra empresa. Son redes pequeñas,debidas a sus limitadas dimensiones son redes muy rapidas en las cuales cada estacion se puede comunicar con el resto.

5 Ventajas: Simplifica la Administracion de la Red Suele Emplear Tecnologia de Difusion mediante un cable sencillo(Coaxial o UTP) Operan a velocidades entre 10 a 100 Mbps

6 Carateristicas : Los canales son propios de los usuarios o empresas. Los enlaces son lineas de alta velocidad Las estaciones estan cerca entre si Las tasas de error son menores que en las redes WAN La Arquitectura permite compartir recursos.

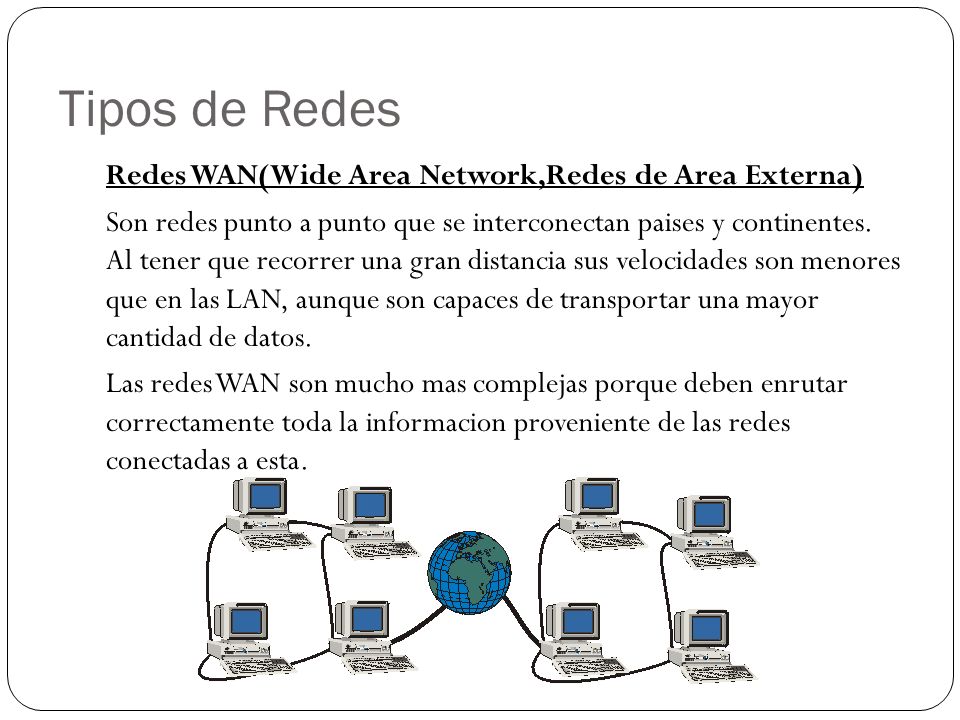

7 Tipos de Redes Redes WAN(Wide Area Network,Redes de Area Externa) Son redes punto a punto que se interconectan paises y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN, aunque son capaces de transportar una mayor cantidad de datos. Las redes WAN son mucho mas complejas porque deben enrutar correctamente toda la informacion proveniente de las redes conectadas a esta.

8 Tipos de Redes Redes MAN(Metropolitan Area Network,Redes de Area Metropolitana) Comprenden una ubicación geografica determinada «ciudad,municipio», y su distancia de cobertura es mayor a 4 km. Son redes con dos buses unidireccionales,cada uno de ellos es independiente del otro en cuanto a la transferencia de datos.

9 El mecanismo para la resolucion de conflictos en la transmision de datos que usan las MAN es DQDB. DQDB consiste en dos buses unidireccionales en los cuales todas las estaciones estan conectadas, cada bus tiene una cabecera y un fin. Desventajas: -Actualmente el estándar ha sido abandonado debido al desuso -Algunos defectos provenientes de este protocolo (no es muy efectivo al conectar muchas estaciones de trabajo).

10 Tipos de Redes Redes PAN(Red de Administracion Personal) Son redes pequeñas conformadas por no mas de 8 equipos,por ejemplo:Intenet. Redes CAN(Campus Area Network,Red de Area Campus) Es una colección de LAN dispersadas geograficamente dentro de un Campus(Universitarios,oficinas de gobierno,industrias)en una area delimitada en km. Utiliza Gigabit Ethernet para conectividad.

11 Redes Basadas en un Servidor
Son mejores para compartir gran cantidad de recursos y Datos. Este tipo de red puede tener uno o mas servidores dependiendo del trafico. Ejemplos: Servidor de Impresión Servidor de Base de Datos Servidor de Comunicaciones Básicamente, un servidor de comunicaciones o acceso remoto es un encaminador, con una serie de puertos serie que a su vez pueden tener diferentes tipos de interfaz

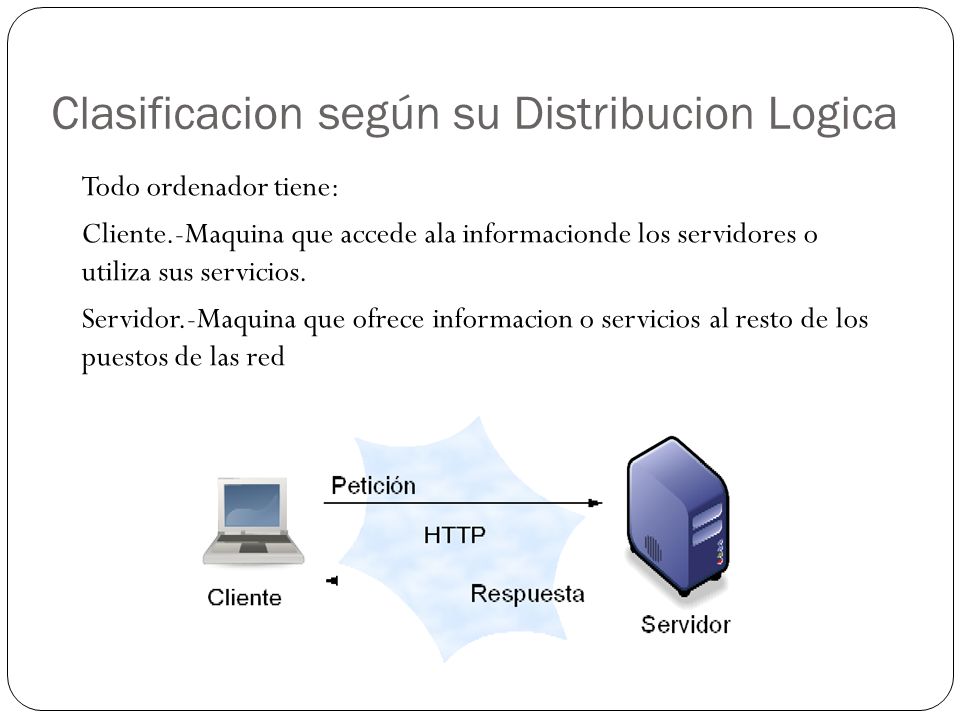

12 Clasificacion según su Distribucion Logica
Todo ordenador tiene: Cliente.-Maquina que accede ala informacionde los servidores o utiliza sus servicios. Servidor.-Maquina que ofrece informacion o servicios al resto de los puestos de las red Cliente:Cada vez que estamos viendo una pagina web (almacenada en un servidor remoto) nos comportamos como clientes.

13 Topologias de Red Se conoce como la cadena de comunicación usada por los nodos que conforman una red para comunicarse. La topologia idonea para una red concreta va a depender de diferentes factores,como el numero de maquinas a interconectar,el tipo de acceso al medio fisico que deseemos,etc.

14 Aspectos a la hora de Considerar una Topologia: Topologia Fisica.
Topologia Logica Topologia Matematica Broadcast puede designar: Broadcast (informática), transmisión de un paquete que será recibido por todos los dispositivos en una red. El Dominio de difusión, más conocido como dominio broadcast en inglés, un segmento lógico de una red de ordenadores. La definición general de Broadcast. Broadcast, banda británica.

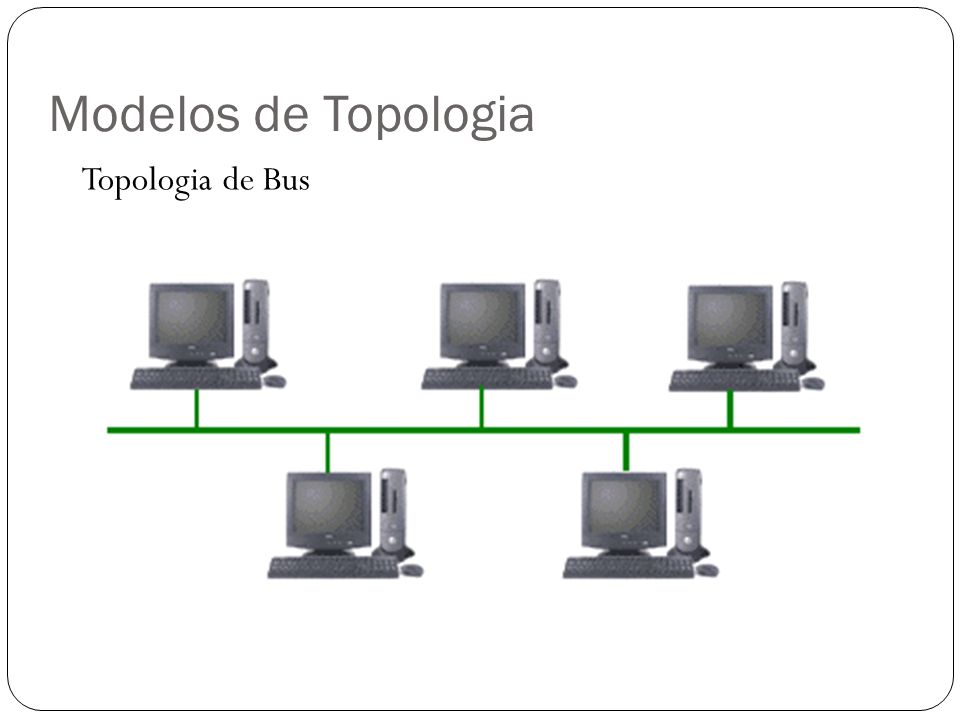

15 Modelos de Topologia Topologia de Bus

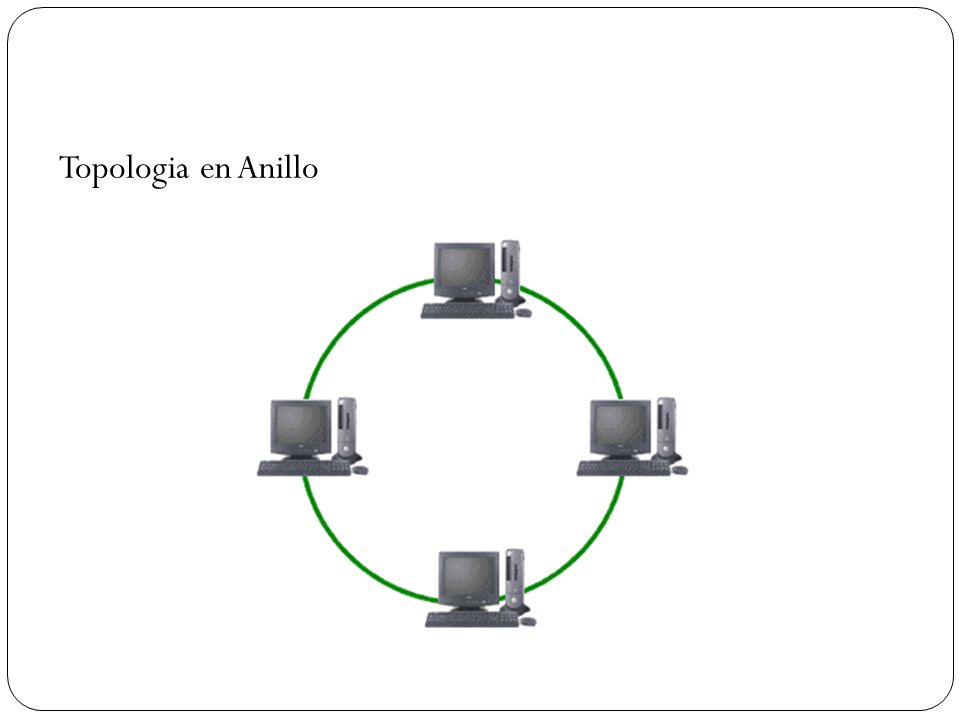

16 Topologia en Anillo

17 Topologia en Estrella

18 Topologia en Arbol

19 Cableado de una Red

20 Principales tipos de Cables
El cableado actúa como medio de transmisión por donde pasan las señales ente los equipos. Cables principales: Cable coaxial Cable de par trenzado Cable de fibra optica

21 Cable Coaxial Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa. El cable coaxial es mas resistente a interferencias que el cable de par trenzado. El apantallamiento protege los datos transmitidos absorbiendo las señales electrónicas de forma q no pasan por el cable y no distorsionan los datos, el nucleo de un cable coaxial transportan las señales electronicas q forman los datos

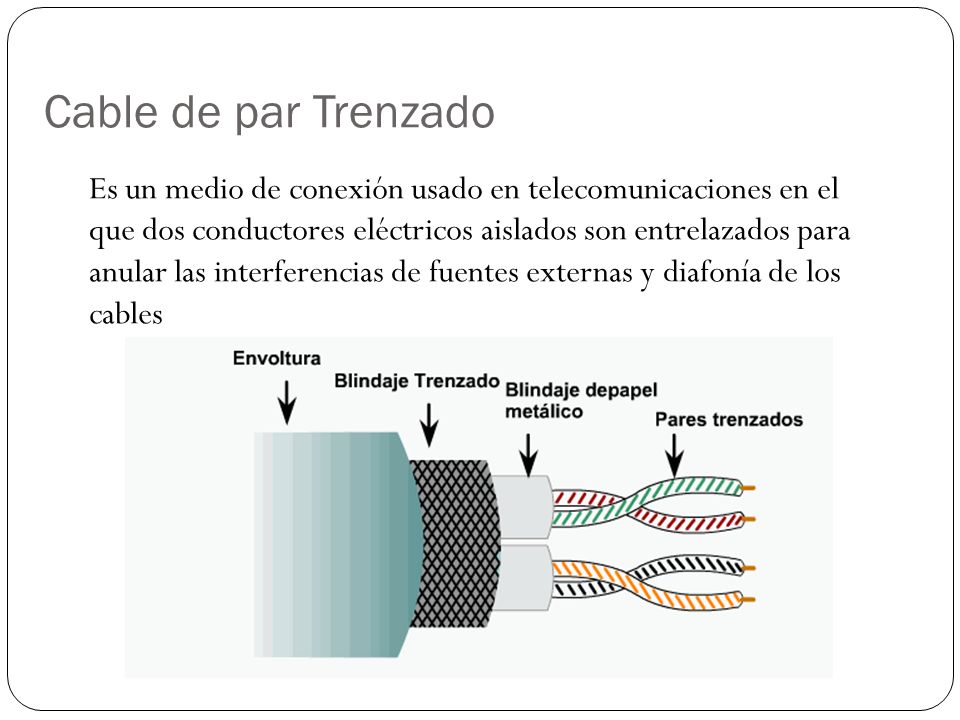

22 Cable de par Trenzado Es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables

23 Cable de par Trenzado(Tipos)
UTP (unshielded twisted pair o par trenzado sin apantallar). Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal

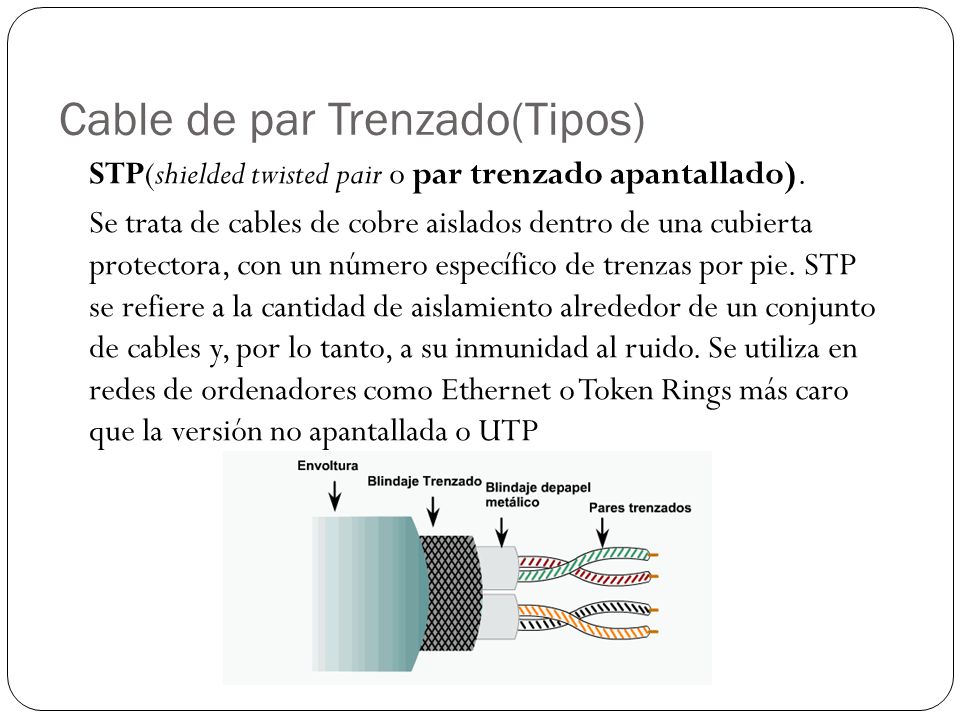

24 Cable de par Trenzado(Tipos)
STP(shielded twisted pair o par trenzado apantallado). Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Rings más caro que la versión no apantallada o UTP

25 Categorías

26

27 Fibra Optica La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales de plastico, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexion por encima del ángulo límite de reflexión total. La fuente de luz puede ser laser o un LED.

28 Ventajas 1.- Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del Ghz). 2.- Pequeño tamaño, por tanto ocupa poco espacio. 3.- Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que facilita la instalación enormemente. 4.- No produce interferencias. 5.- Resistencia al calor, frío, corrosión

29 Desventajas La alta fragilidad de las fibras.
Necesidad de usar transmisores y receptores más caros. El coste de instalación es elevado.

30 Tipos de cable Cable directo
Sirve para conectar dispositivos desiguales como un computador con un hub o switch

31

32 Tipos de cable Cable Cruzado
El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub. Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí. A algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o normal, ellas mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch.

33

34
