Vista 50 p Honeywell Vista Plus... Security & Custom Electronics.

Presentaciones similares


Presentación del tema: "Vista 50 p Honeywell Vista Plus... Security & Custom Electronics."— Transcripción de la presentación:

1 Vista 50 p Honeywell Vista Plus... Security & Custom Electronics

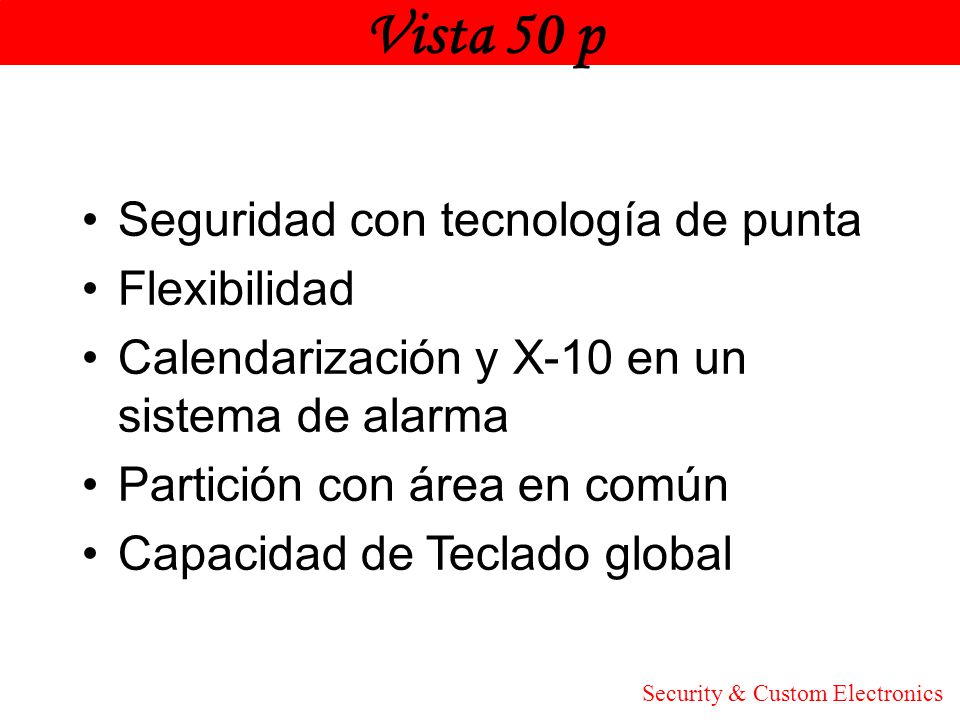

2 Vista 50 p Seguridad con tecnología de punta Flexibilidad
Honeywell Seguridad con tecnología de punta Flexibilidad Calendarización y X-10 en un sistema de alarma Partición con área en común Capacidad de Teclado global Security & Custom Electronics

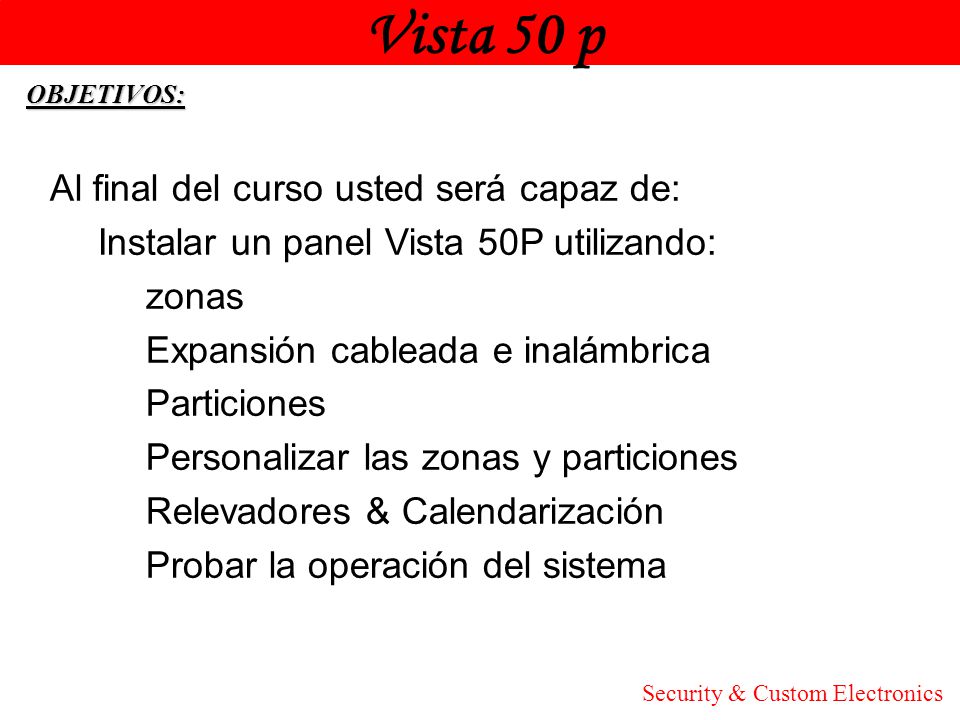

3 Vista 50 p Honeywell Al final del curso usted será capaz de:
OBJETIVOS: Al final del curso usted será capaz de: Instalar un panel Vista 50P utilizando: zonas Expansión cableada e inalámbrica Particiones Personalizar las zonas y particiones Relevadores & Calendarización Probar la operación del sistema Security & Custom Electronics

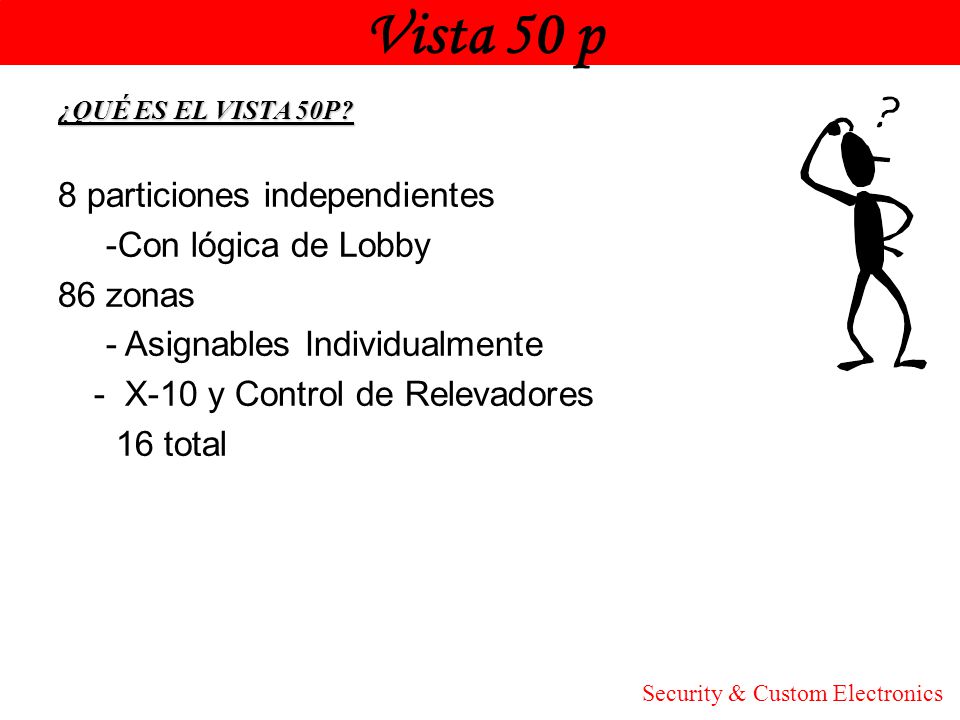

4 Vista 50 p Honeywell 8 particiones independientes -Con lógica de Lobby
¿QUÉ ES EL VISTA 50P? 8 particiones independientes -Con lógica de Lobby 86 zonas - Asignables Individualmente - X-10 y Control de Relevadores 16 total Security & Custom Electronics

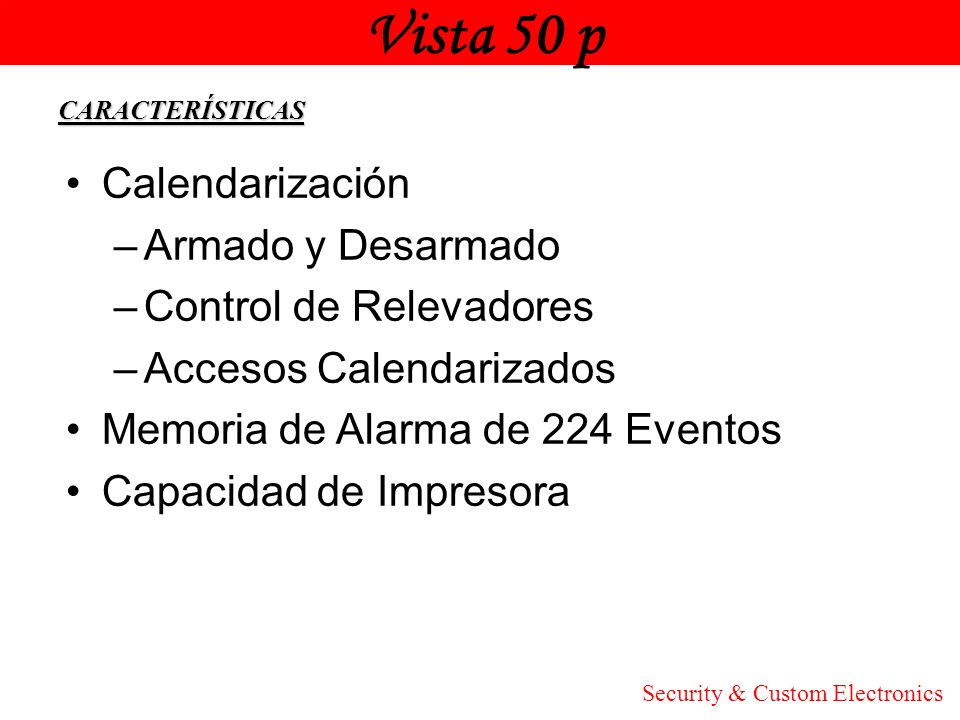

5 Vista 50 p Honeywell Calendarización Armado y Desarmado
CARACTERÍSTICAS Calendarización Armado y Desarmado Control de Relevadores Accesos Calendarizados Memoria de Alarma de 224 Eventos Capacidad de Impresora Security & Custom Electronics

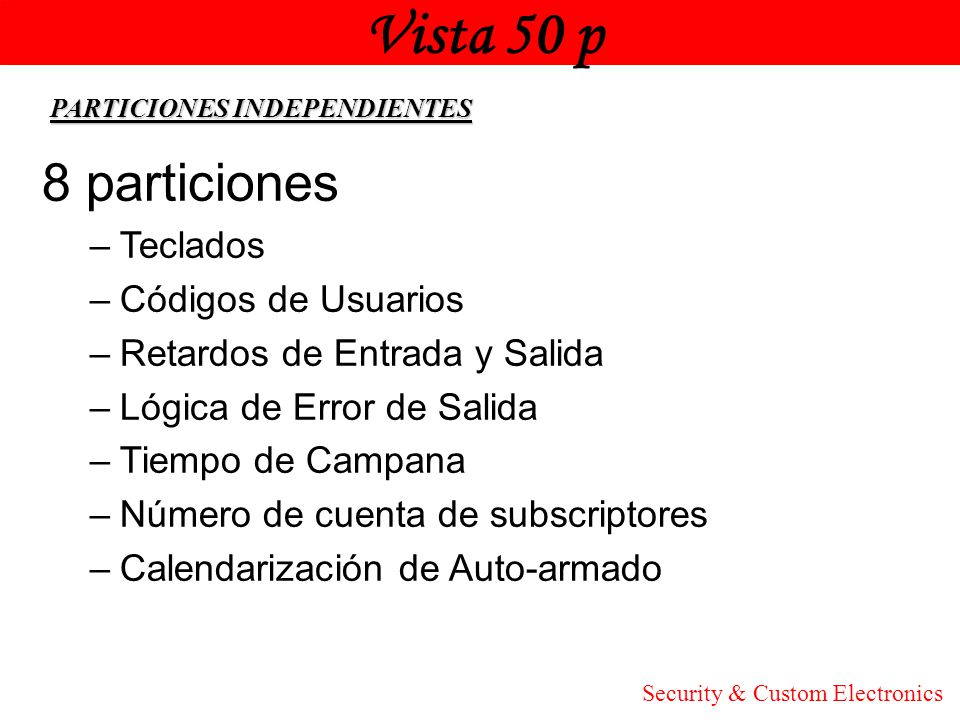

6 Vista 50 p 8 particiones Honeywell Teclados Códigos de Usuarios
PARTICIONES INDEPENDIENTES 8 particiones Teclados Códigos de Usuarios Retardos de Entrada y Salida Lógica de Error de Salida Tiempo de Campana Número de cuenta de subscriptores Calendarización de Auto-armado Security & Custom Electronics

7 Vista 50 p Honeywell Zona 1 Zonas 2-8 Zona 9 es NC solo sin RFL
ZONAS CABLEADAS Zona 1 Hasta 16 sensores de humo de 2-hilos Zonas 2-8 Operación NO o NC RFL 2000 ohm (habilitado y deshabilitado) Asignado a cualquier partición Capacidad de Keyswitch Zona 9 es NC solo sin RFL Security & Custom Electronics

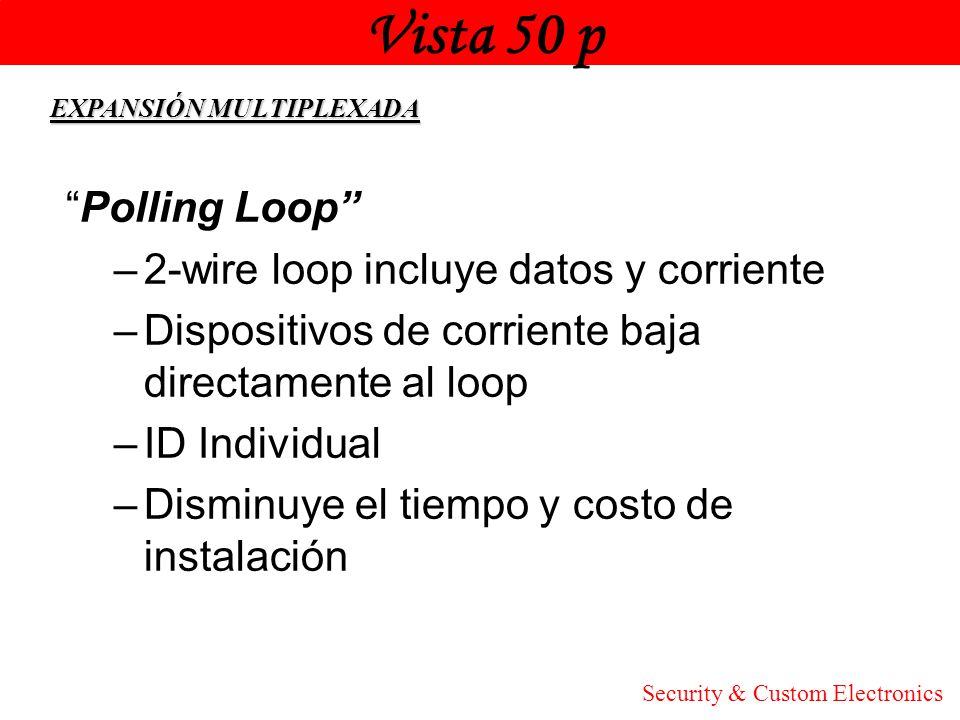

8 Vista 50 p Honeywell “Polling Loop”
EXPANSIÓN MULTIPLEXADA “Polling Loop” 2-wire loop incluye datos y corriente Dispositivos de corriente baja directamente al loop ID Individual Disminuye el tiempo y costo de instalación Security & Custom Electronics

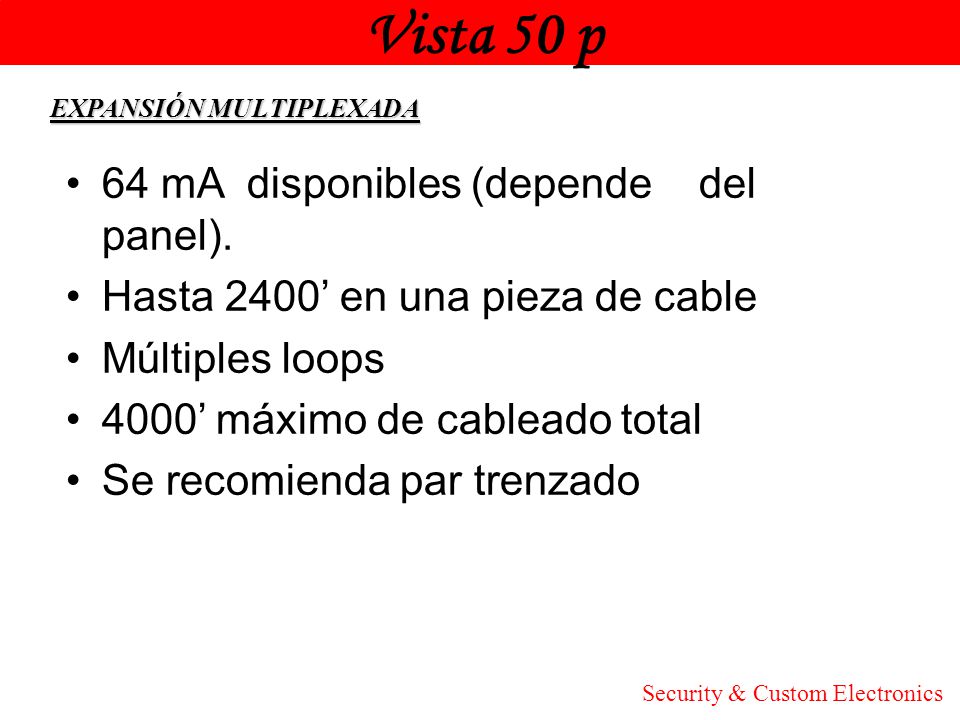

9 Vista 50 p Honeywell 64 mA disponibles (depende del panel).
EXPANSIÓN MULTIPLEXADA 64 mA disponibles (depende del panel). Hasta 2400’ en una pieza de cable Múltiples loops 4000’ máximo de cableado total Se recomienda par trenzado Security & Custom Electronics

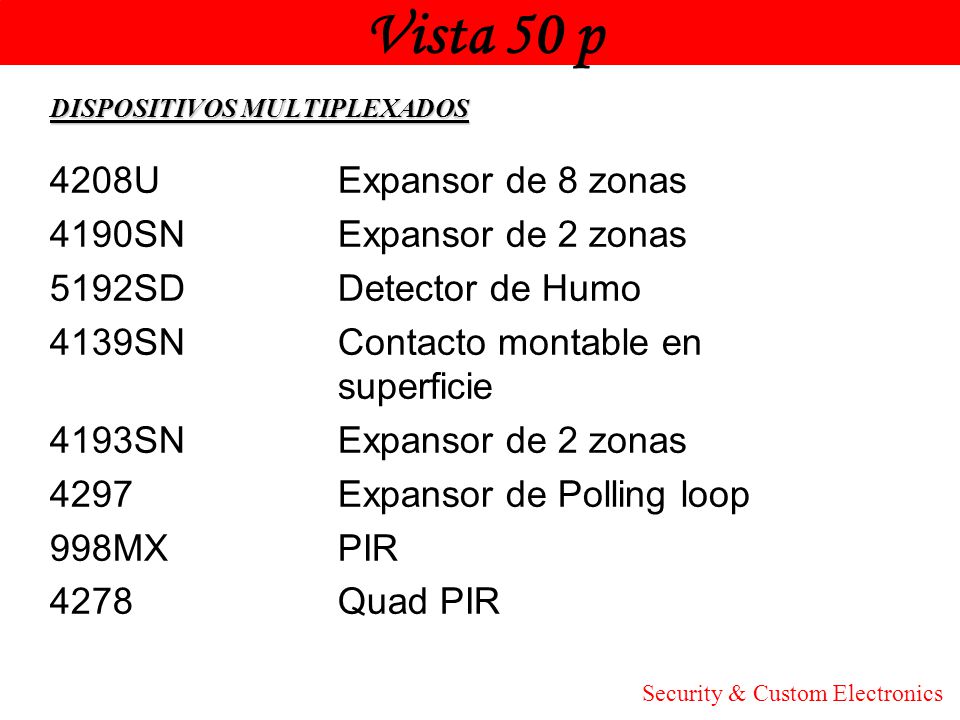

10 Vista 50 p Honeywell 4208U Expansor de 8 zonas

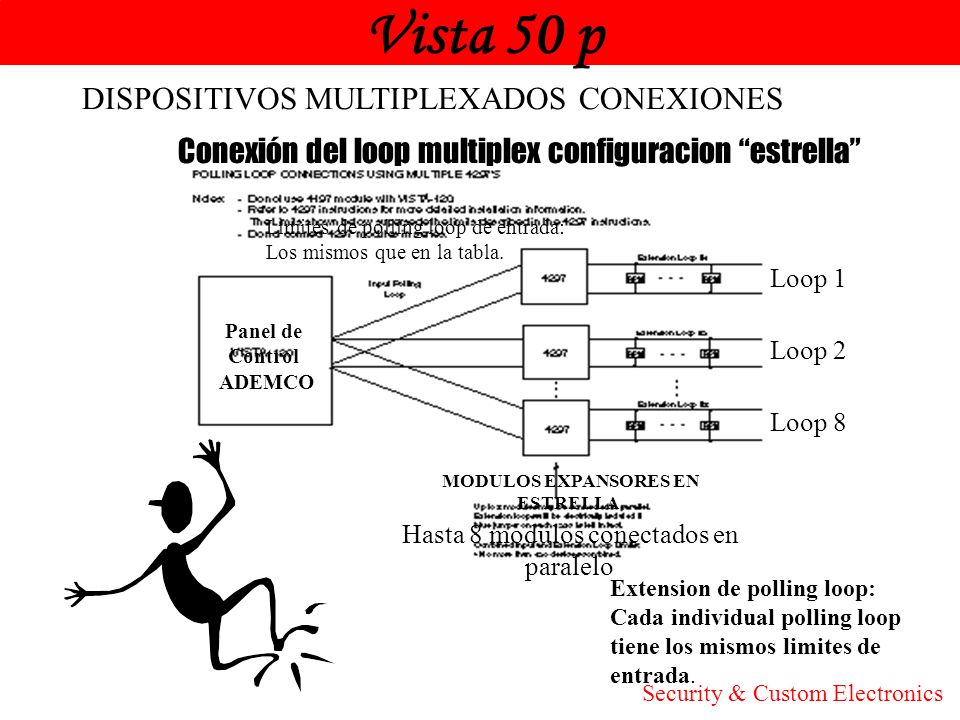

DISPOSITIVOS MULTIPLEXADOS 4208U Expansor de 8 zonas 4190SN Expansor de 2 zonas 5192SD Detector de Humo 4139SN Contacto montable en superficie 4193SN Expansor de 2 zonas Expansor de Polling loop 998MX PIR Quad PIR Security & Custom Electronics

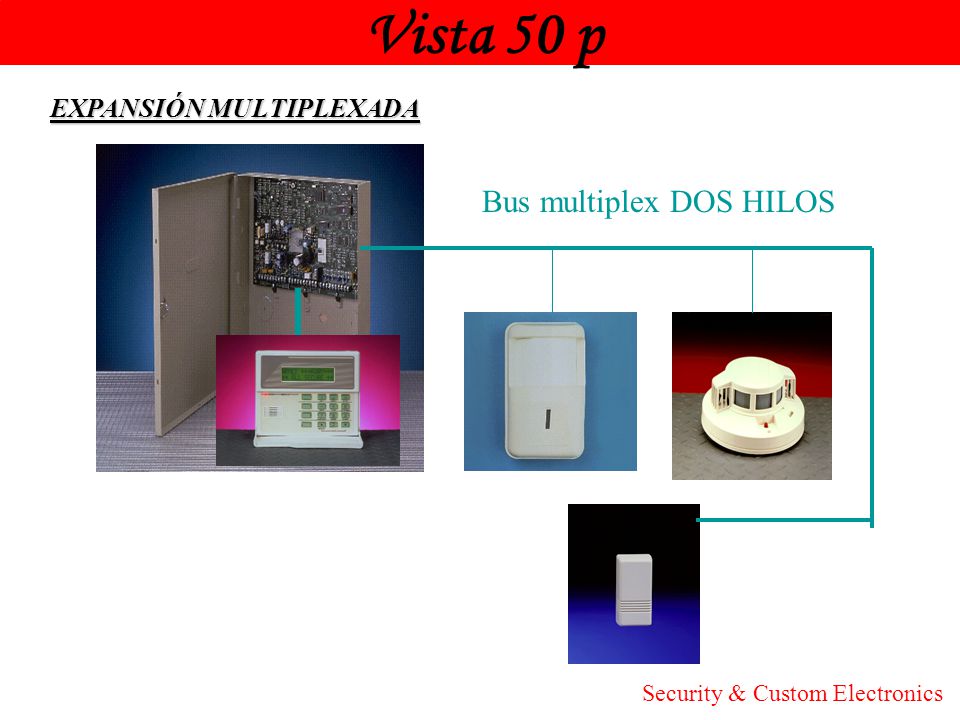

11 Vista 50 p Honeywell Bus multiplex DOS HILOS EXPANSIÓN MULTIPLEXADA
Security & Custom Electronics

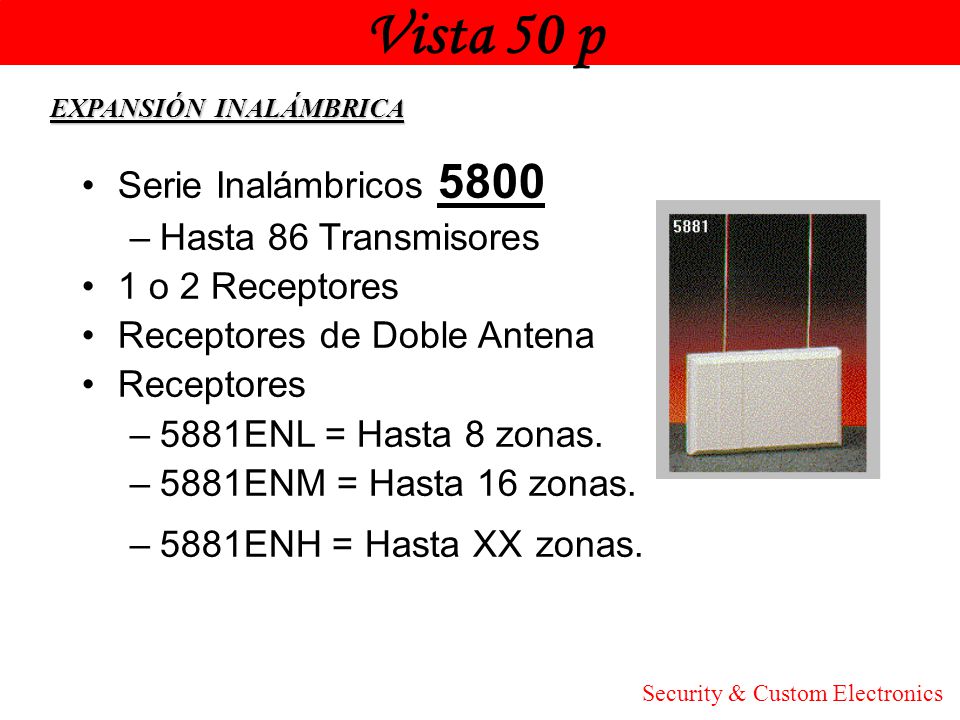

12 Vista 50 p Honeywell Serie Inalámbricos 5800 Hasta 86 Transmisores
EXPANSIÓN INALÁMBRICA Serie Inalámbricos 5800 Hasta 86 Transmisores 1 o 2 Receptores Receptores de Doble Antena Receptores 5881ENL = Hasta 8 zonas. 5881ENM = Hasta 16 zonas. 5881ENH = Hasta XX zonas. Security & Custom Electronics

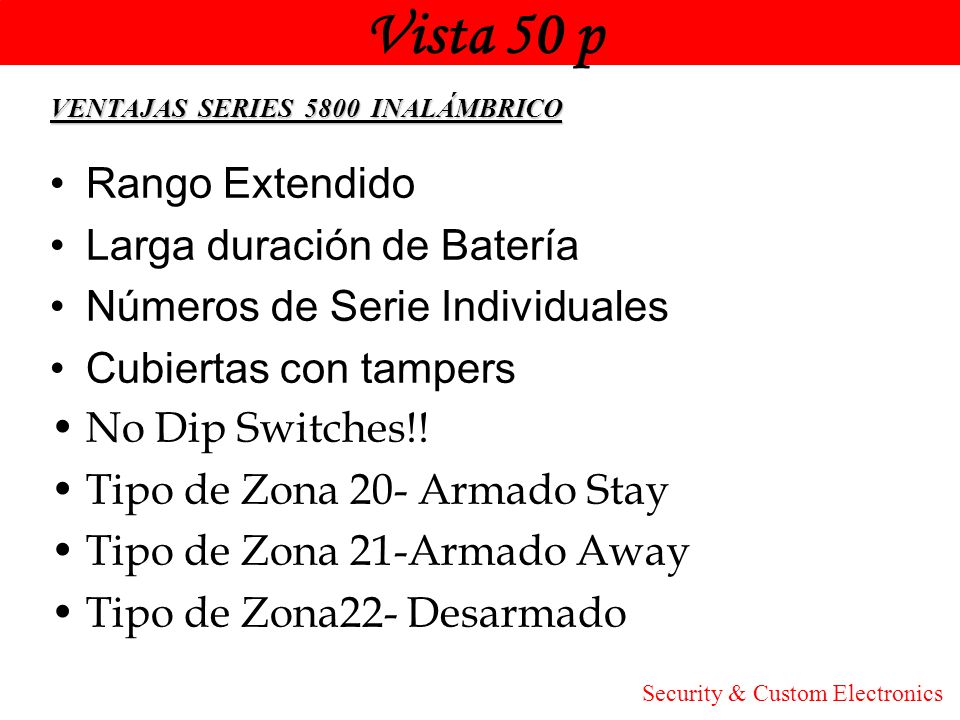

13 Vista 50 p Honeywell Rango Extendido Larga duración de Batería
VENTAJAS SERIES INALÁMBRICO Rango Extendido Larga duración de Batería Números de Serie Individuales Cubiertas con tampers No Dip Switches!! Tipo de Zona 20- Armado Stay Tipo de Zona 21-Armado Away Tipo de Zona22- Desarmado Security & Custom Electronics

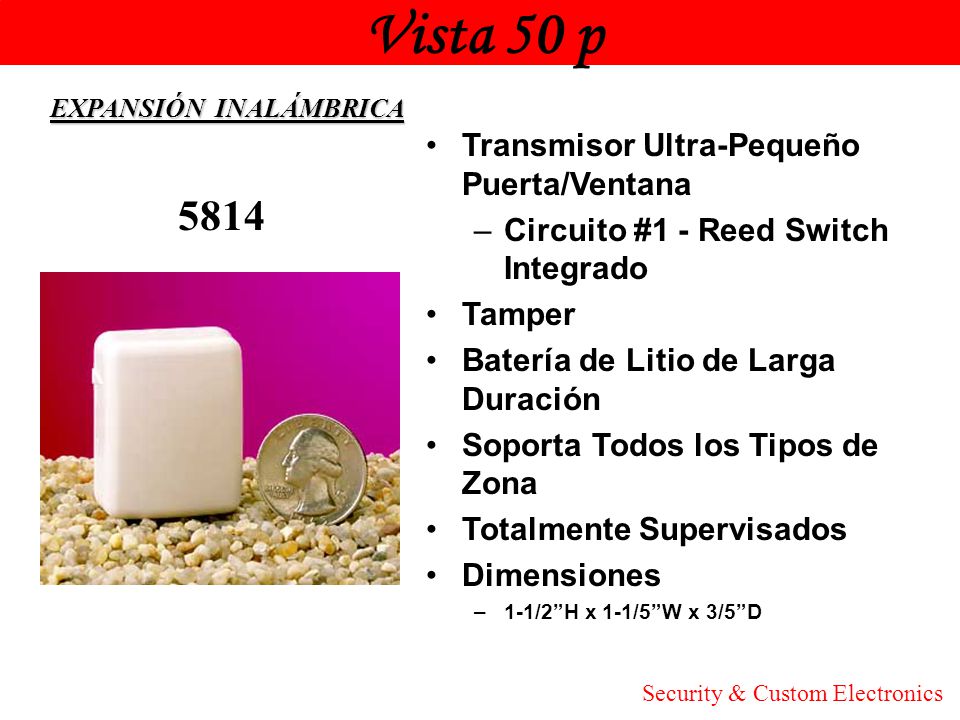

14 Vista 50 p Honeywell 5814 Transmisor Ultra-Pequeño Puerta/Ventana
EXPANSIÓN INALÁMBRICA Transmisor Ultra-Pequeño Puerta/Ventana Circuito #1 - Reed Switch Integrado Tamper Batería de Litio de Larga Duración Soporta Todos los Tipos de Zona Totalmente Supervisados Dimensiones 1-1/2”H x 1-1/5”W x 3/5”D 5814 Security & Custom Electronics

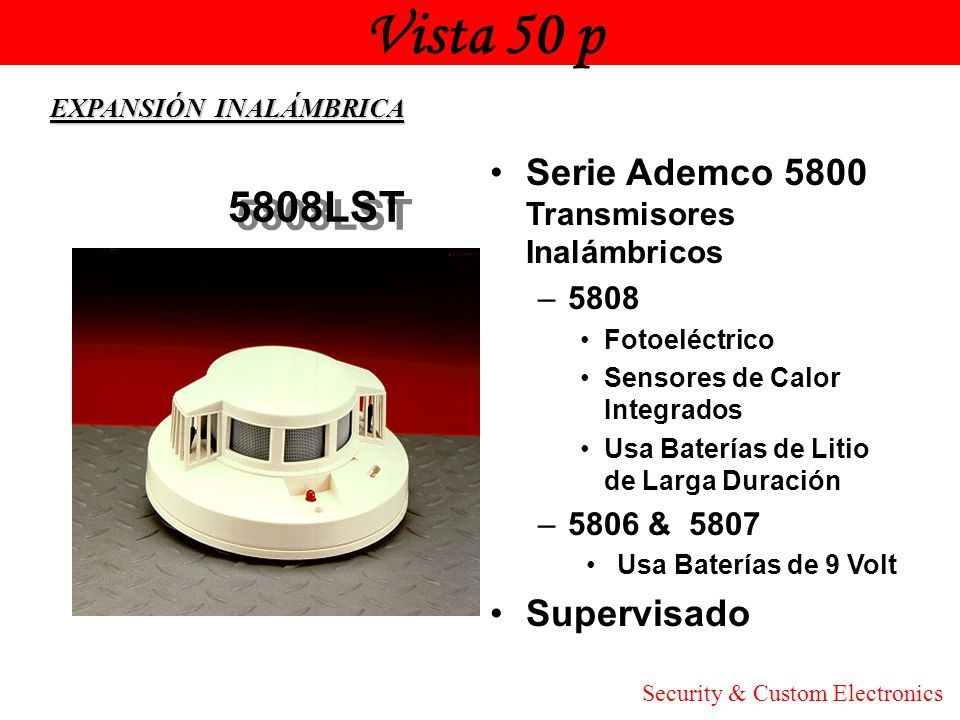

15 Vista 50 p Honeywell Serie Ademco 5800 Transmisores inalámbricos
EXPANSIÓN INALÁMBRICA Serie Ademco 5800 Transmisores inalámbricos En Alarma A - 45F Grados Reestablecimiento - 53F Grados Supervisado 5816 TEMP Security & Custom Electronics

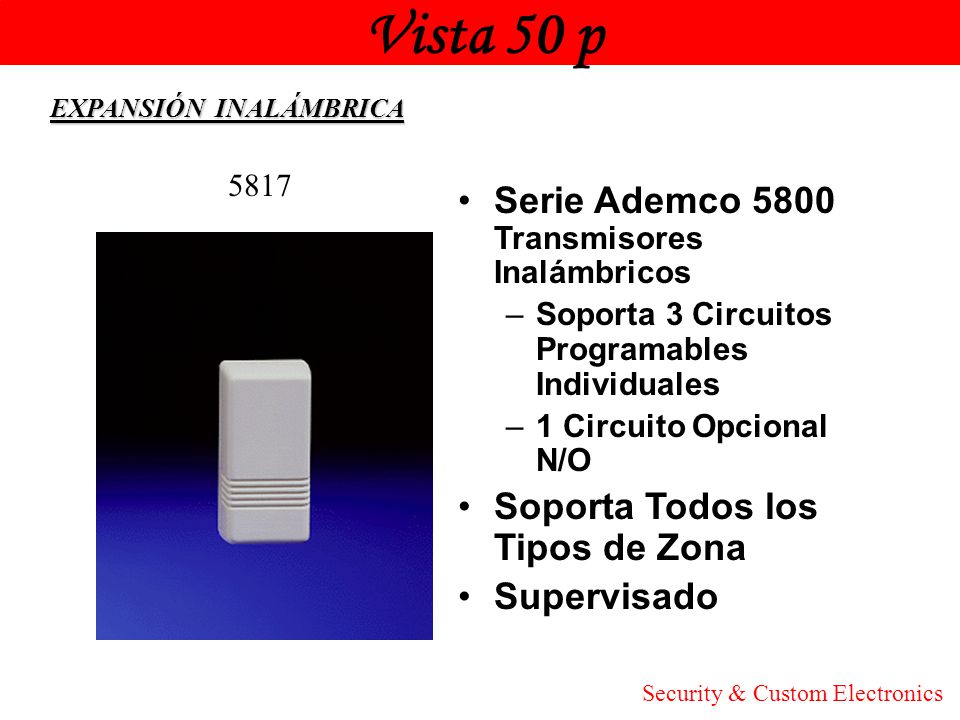

16 Vista 50 p Honeywell Serie Ademco 5800 Transmisores Inalámbricos
EXPANSIÓN INALÁMBRICA 5817 Serie Ademco Transmisores Inalámbricos Soporta 3 Circuitos Programables Individuales 1 Circuito Opcional N/O Soporta Todos los Tipos de Zona Supervisado Security & Custom Electronics

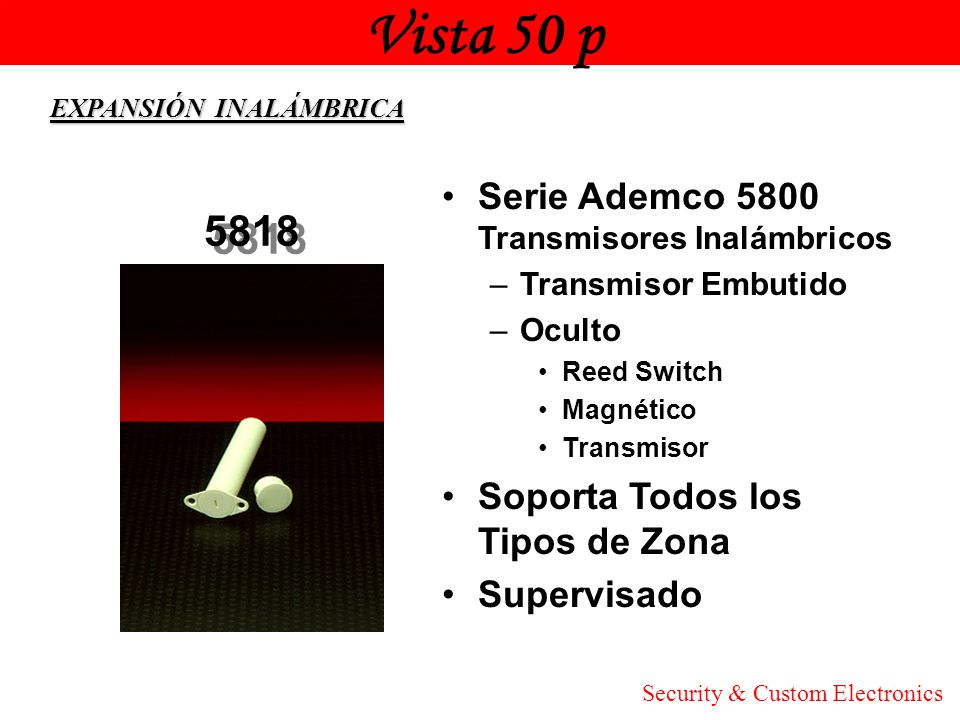

17 Vista 50 p Honeywell 5818 Serie Ademco 5800 Transmisores Inalámbricos
EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos Transmisor Embutido Oculto Reed Switch Magnético Transmisor Soporta Todos los Tipos de Zona Supervisado 5818 Security & Custom Electronics

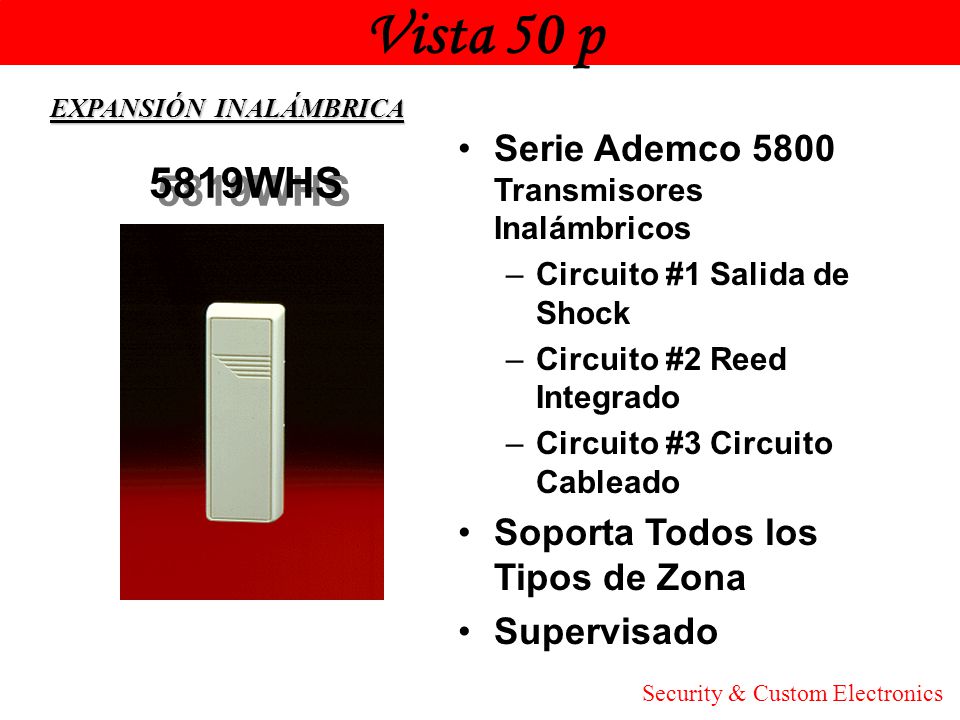

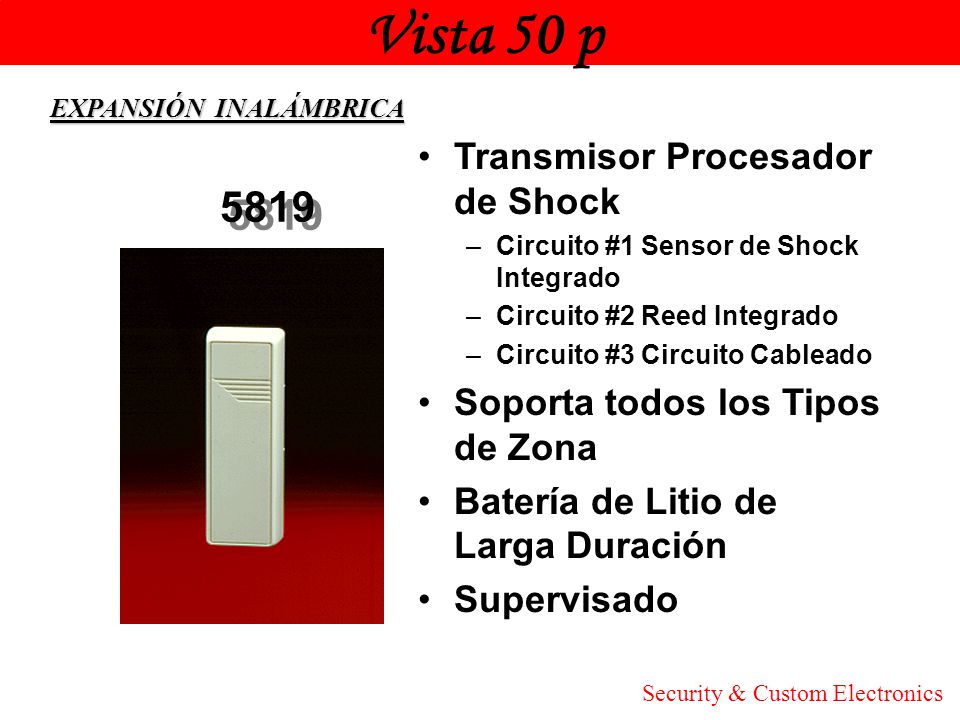

18 Vista 50 p Honeywell 5819 Transmisor Procesador de Shock
EXPANSIÓN INALÁMBRICA Transmisor Procesador de Shock Circuito #1 Sensor de Shock Integrado Circuito #2 Reed Integrado Circuito #3 Circuito Cableado Soporta todos los Tipos de Zona Batería de Litio de Larga Duración Supervisado 5819 Security & Custom Electronics

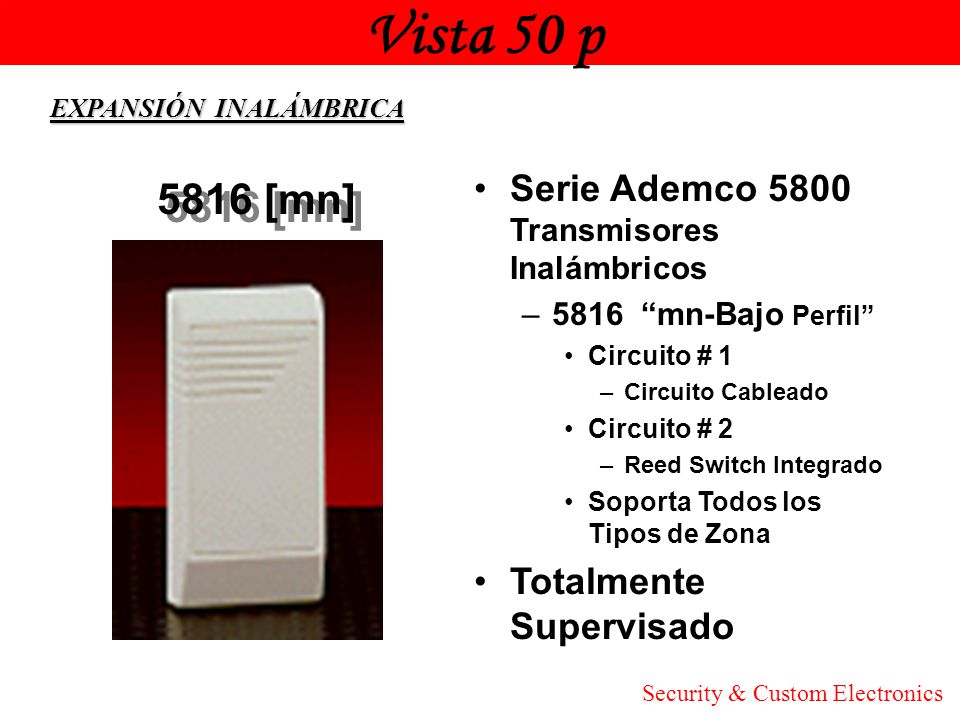

19 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos 5816 “mn-Bajo Perfil” Circuito # 1 Circuito Cableado Circuito # 2 Reed Switch Integrado Soporta Todos los Tipos de Zona Totalmente Supervisado 5816 [mn] Security & Custom Electronics

20 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos Circuito #1 Salida de Shock Circuito #2 Reed Integrado Circuito #3 Circuito Cableado Soporta Todos los Tipos de Zona Supervisado 5819WHS Security & Custom Electronics

21 Vista 50 p Honeywell 5850 Serie Ademco 5800 Transmisores Inalámbricos
EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos Detector de Choque/Cristal Requiere Sonido Y Choque Sensibilidad Ajustable Protección desde la Misma Pared Rango de hasta 20 pies Supervisado 5850 Security & Custom Electronics

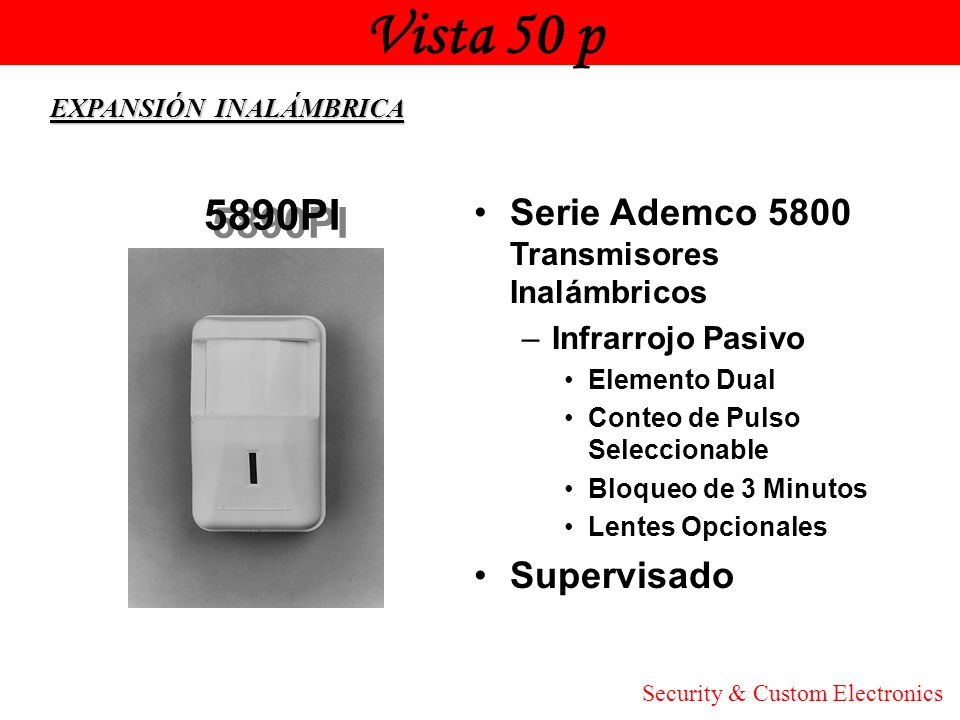

22 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA 5890PI Serie Ademco Transmisores Inalámbricos Infrarrojo Pasivo Elemento Dual Conteo de Pulso Seleccionable Bloqueo de 3 Minutos Lentes Opcionales Supervisado Security & Custom Electronics

23 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos 5808 Fotoeléctrico Sensores de Calor Integrados Usa Baterías de Litio de Larga Duración 5806 & 5807 Usa Baterías de 9 Volt Supervisado 5808LST Security & Custom Electronics

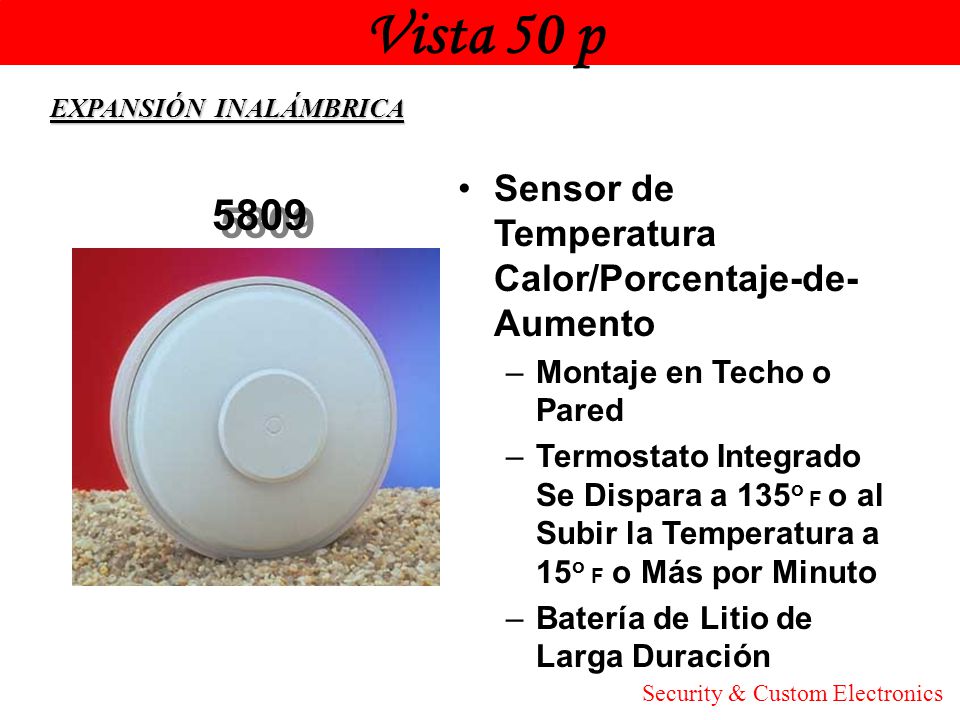

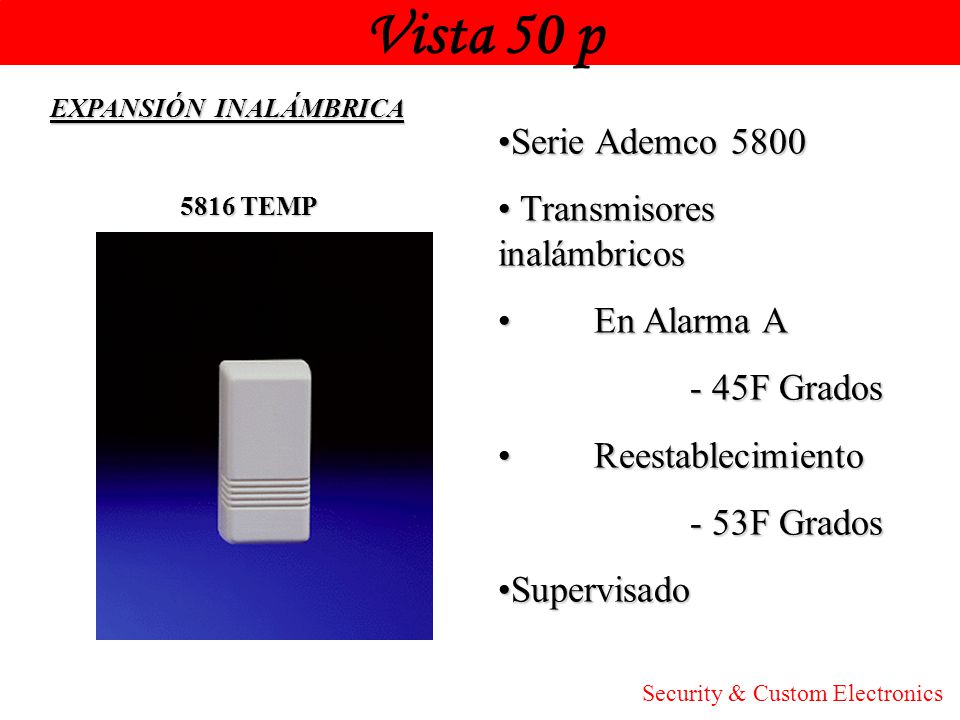

24 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA Sensor de Temperatura Calor/Porcentaje-de-Aumento Montaje en Techo o Pared Termostato Integrado Se Dispara a 135o F o al Subir la Temperatura a 15o F o Más por Minuto Batería de Litio de Larga Duración 5809 Security & Custom Electronics

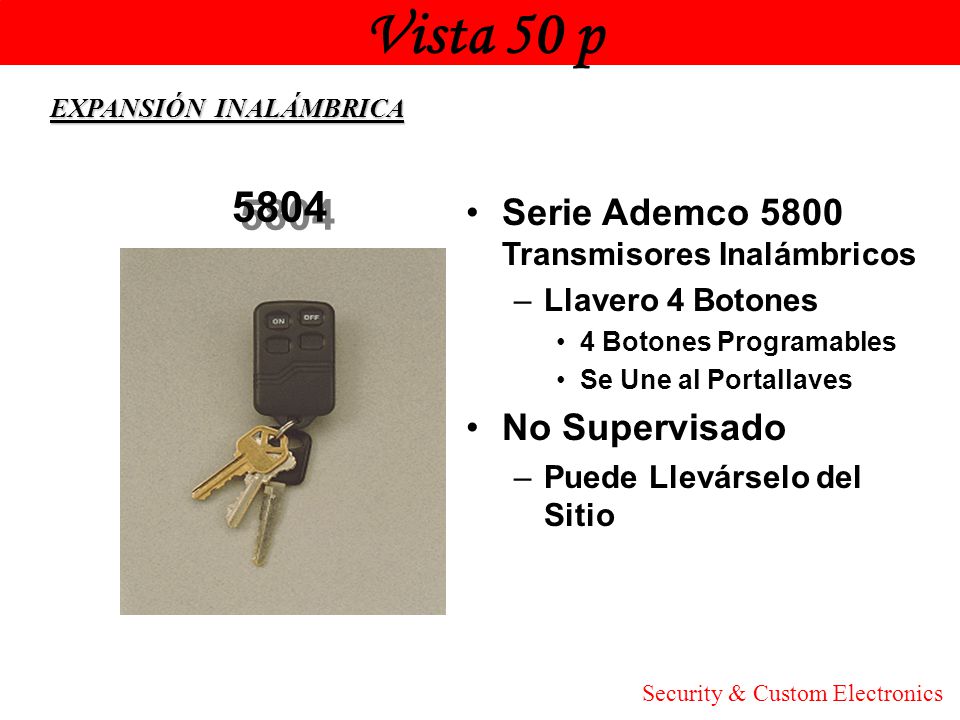

25 Vista 50 p Honeywell 5804 Serie Ademco 5800 Transmisores Inalámbricos
EXPANSIÓN INALÁMBRICA 5804 Serie Ademco Transmisores Inalámbricos Llavero 4 Botones 4 Botones Programables Se Une al Portallaves No Supervisado Puede Llevárselo del Sitio Security & Custom Electronics

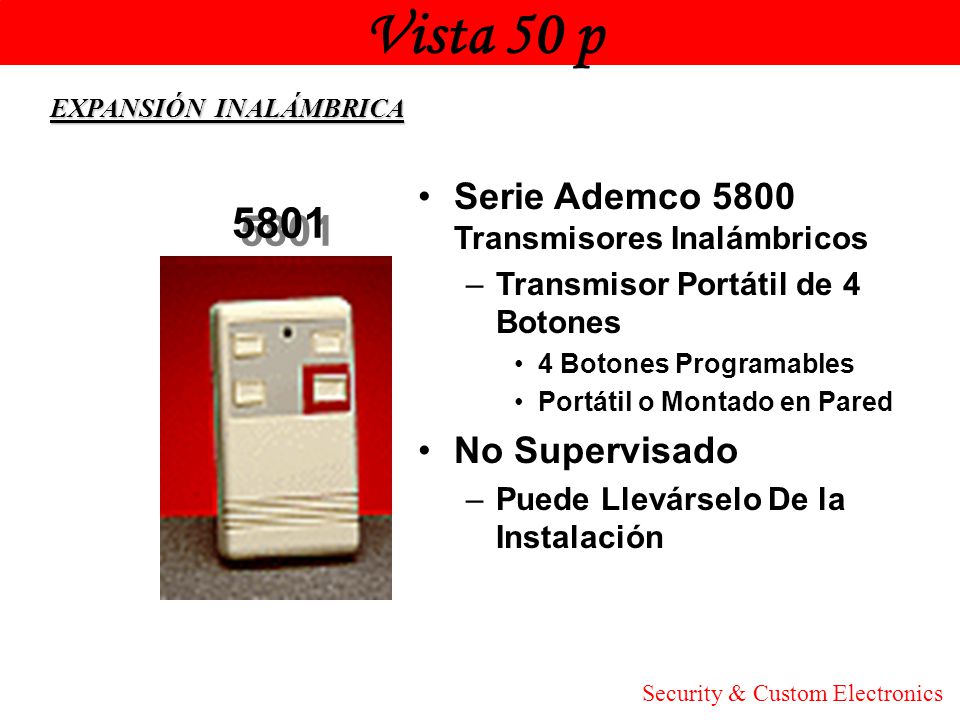

26 Vista 50 p Honeywell 5801 Serie Ademco 5800 Transmisores Inalámbricos
EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos Transmisor Portátil de 4 Botones 4 Botones Programables Portátil o Montado en Pared No Supervisado Puede Llevárselo De la Instalación 5801 Security & Custom Electronics

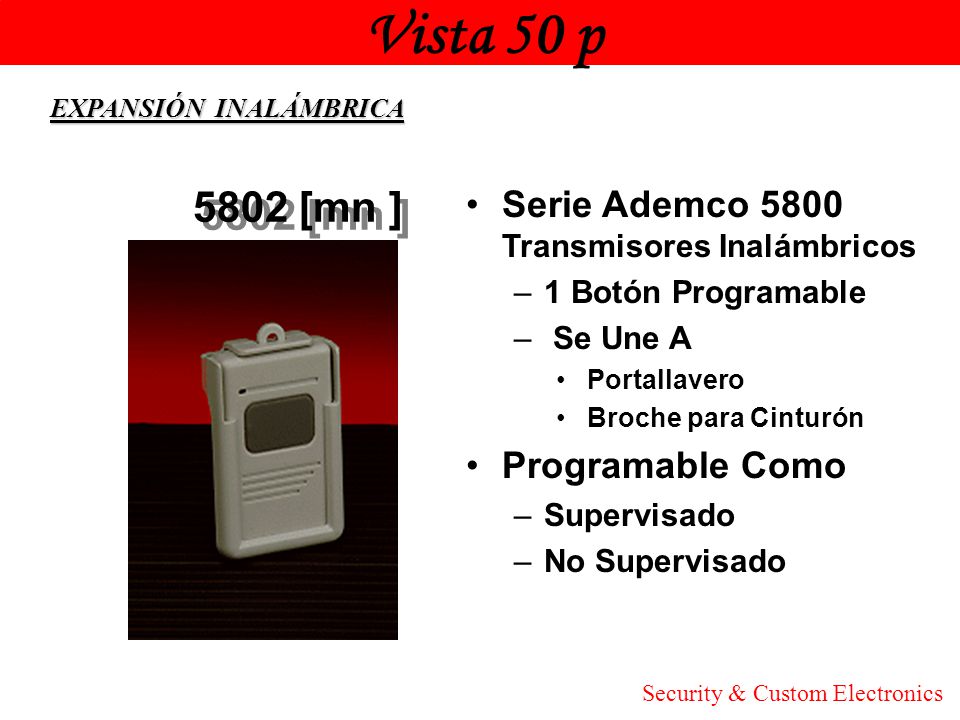

27 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA 5802 [mn ] Serie Ademco Transmisores Inalámbricos 1 Botón Programable Se Une A Portallavero Broche para Cinturón Programable Como Supervisado No Supervisado Security & Custom Electronics

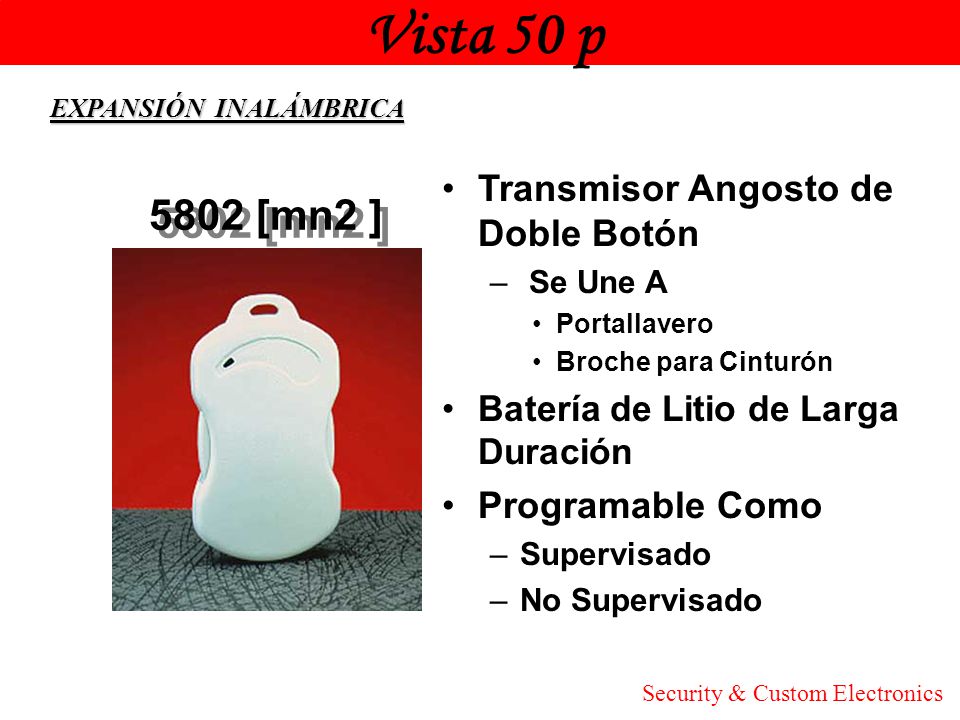

28 Vista 50 p Honeywell 5802 [mn2 ] Transmisor Angosto de Doble Botón
EXPANSIÓN INALÁMBRICA Transmisor Angosto de Doble Botón Se Une A Portallavero Broche para Cinturón Batería de Litio de Larga Duración Programable Como Supervisado No Supervisado 5802 [mn2 ] Security & Custom Electronics

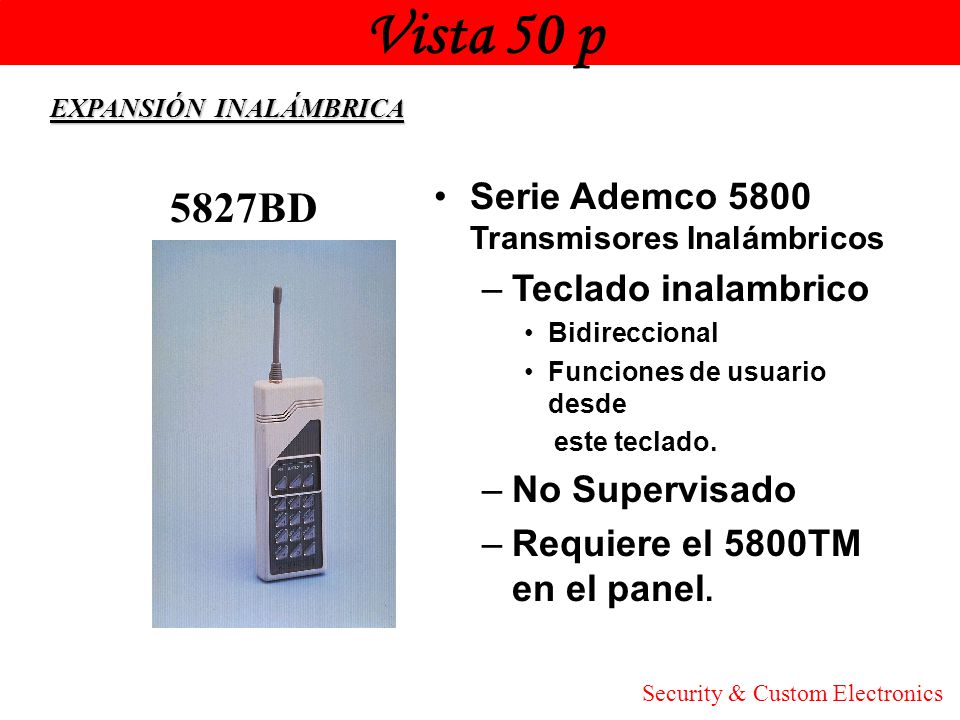

29 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA Serie Ademco Transmisores Inalámbricos Teclado inalambrico Bidireccional Funciones de usuario desde este teclado. No Supervisado Requiere el 5800TM en el panel. 5827BD Security & Custom Electronics

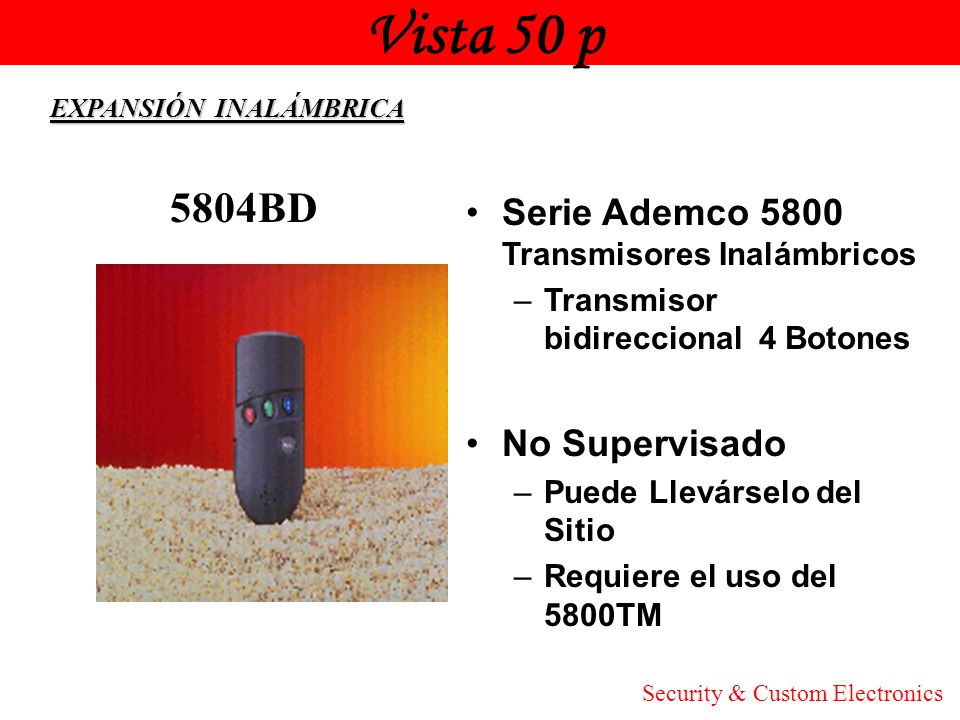

30 Vista 50 p Honeywell EXPANSIÓN INALÁMBRICA 5804BD Serie Ademco Transmisores Inalámbricos Transmisor bidireccional 4 Botones No Supervisado Puede Llevárselo del Sitio Requiere el uso del 5800TM Security & Custom Electronics

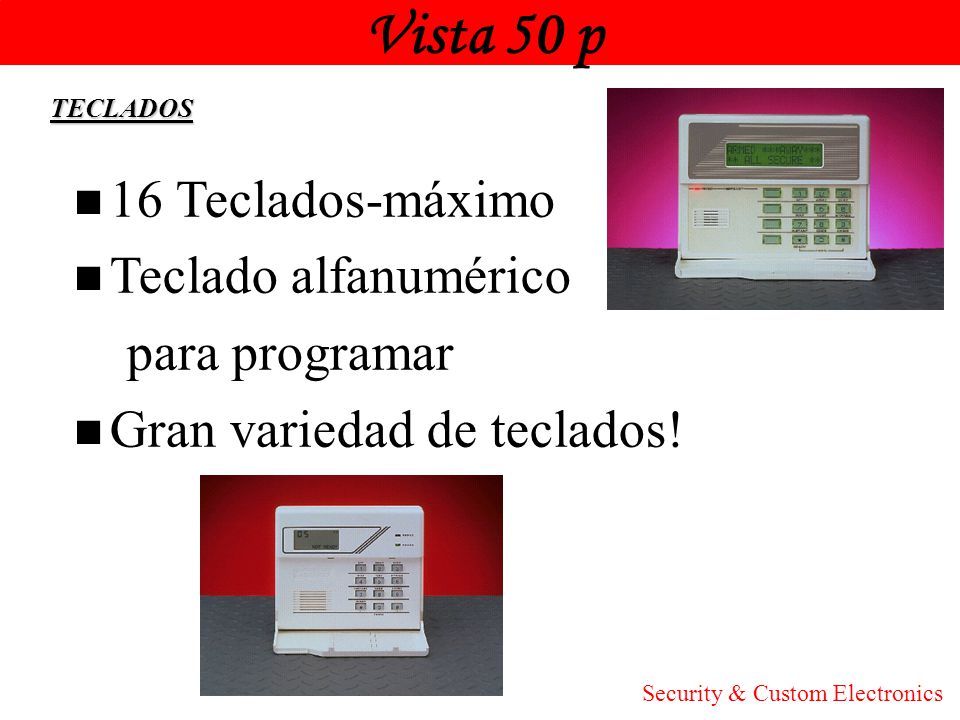

31 Vista 50 p 16 Teclados-máximo Teclado alfanumérico para programar
Honeywell TECLADOS 16 Teclados-máximo Teclado alfanumérico para programar Gran variedad de teclados! Security & Custom Electronics

32 Vista 50 p Hasta 16 dispositivos direccionables
Honeywell DISPOSITIVOS PERIFÉRICOS Hasta 16 dispositivos direccionables Teclados, receptores rf, módulos de relevadores, módulo vip Habilitado por programación de dispositivos Security & Custom Electronics

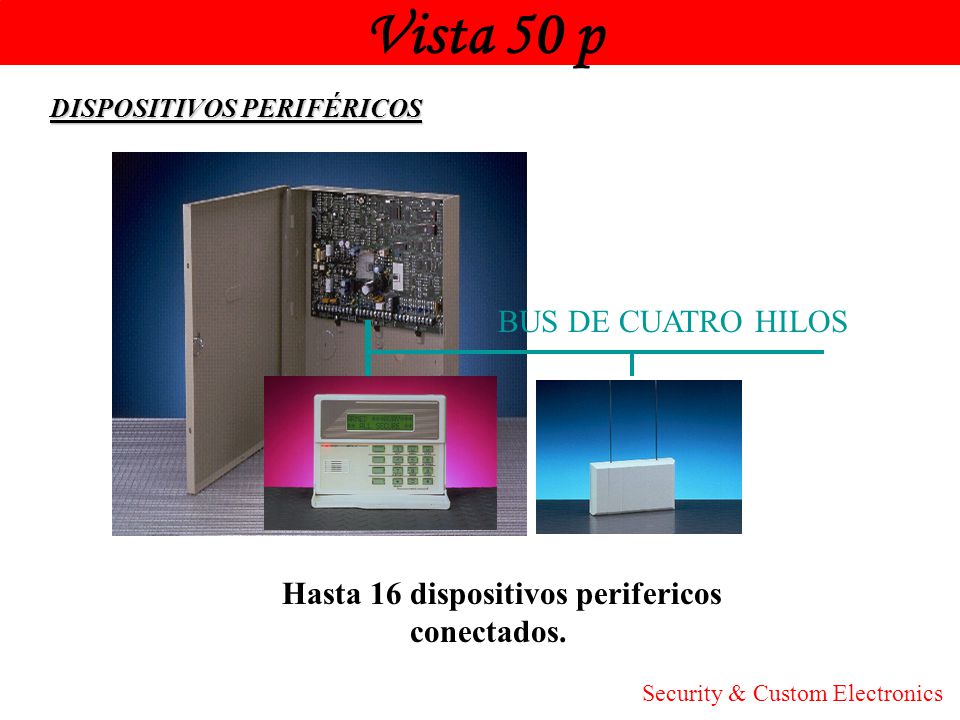

33 Vista 50 p Honeywell BUS DE CUATRO HILOS
DISPOSITIVOS PERIFÉRICOS BUS DE CUATRO HILOS Hasta 16 dispositivos perifericos conectados. Security & Custom Electronics

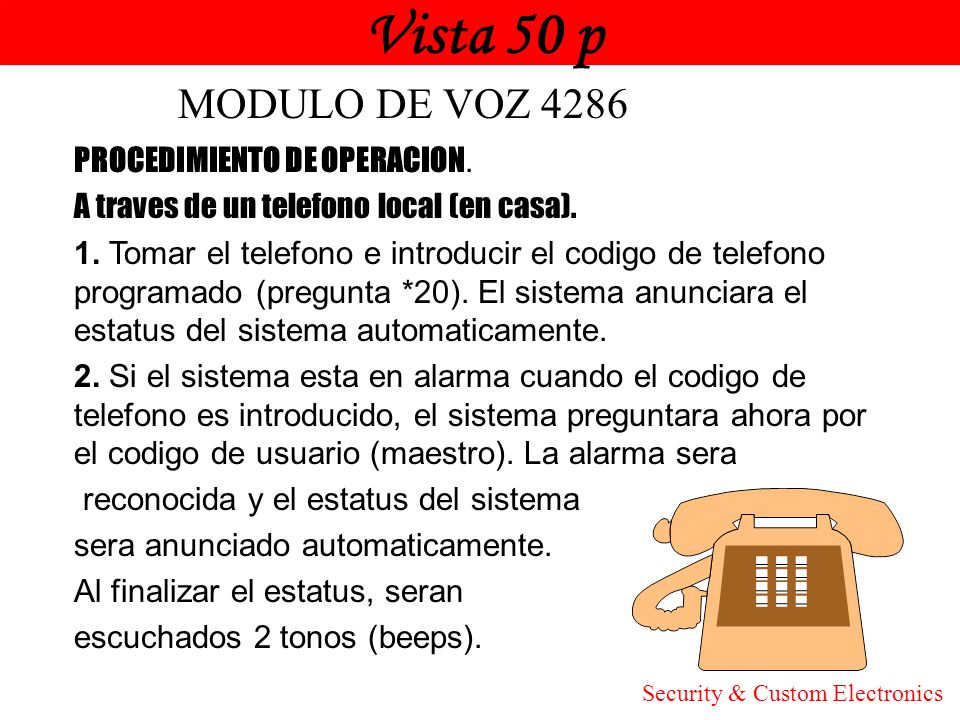

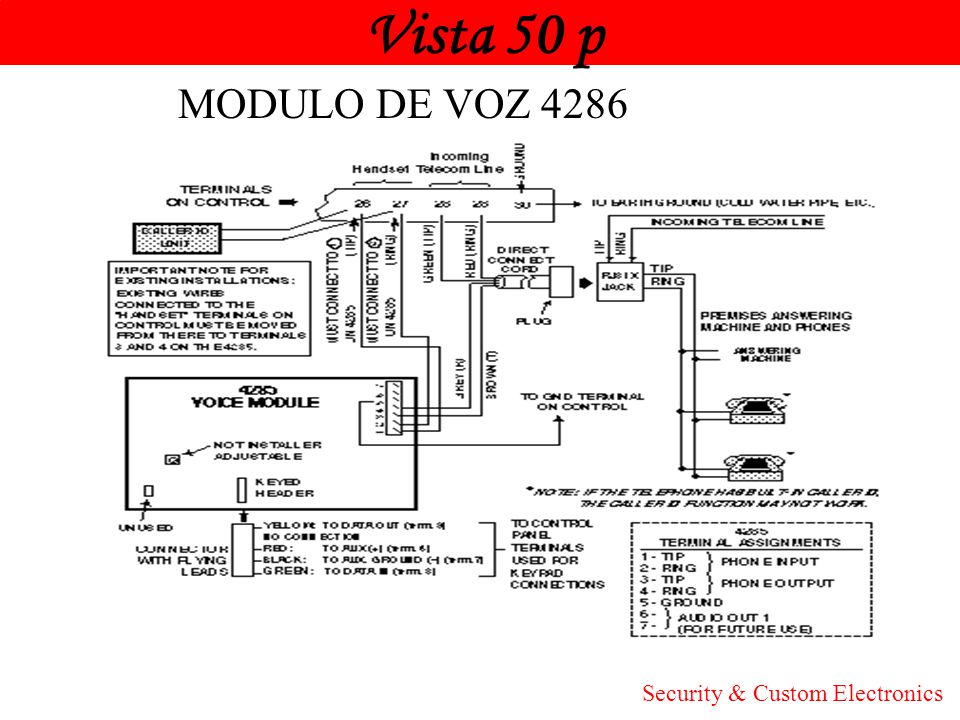

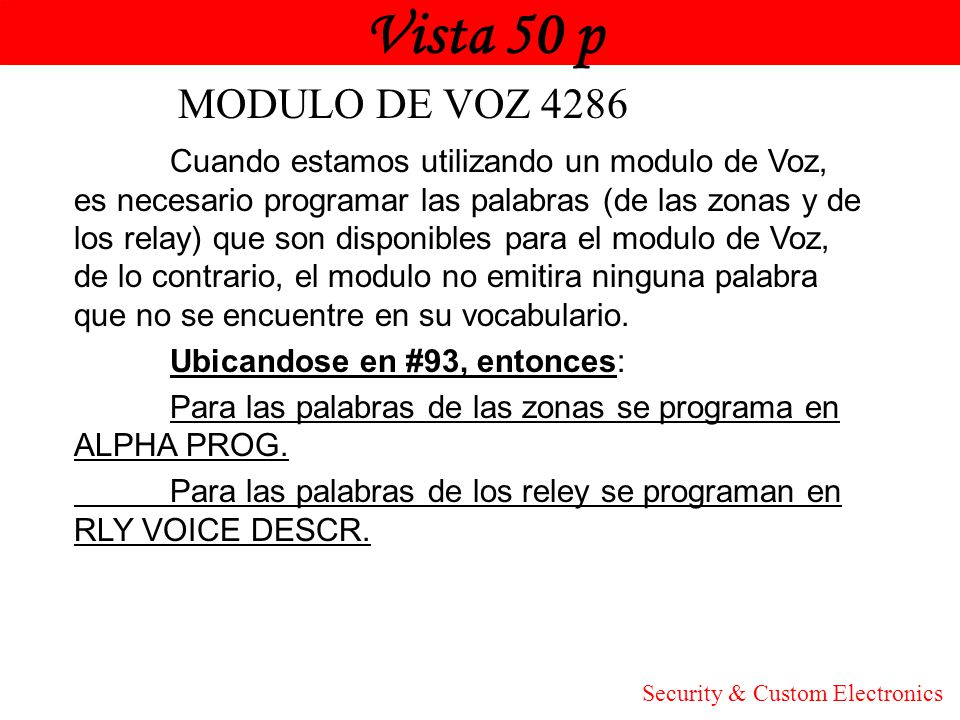

34 Vista 50 p Honeywell Funciona como Teclado desde la comodidad de

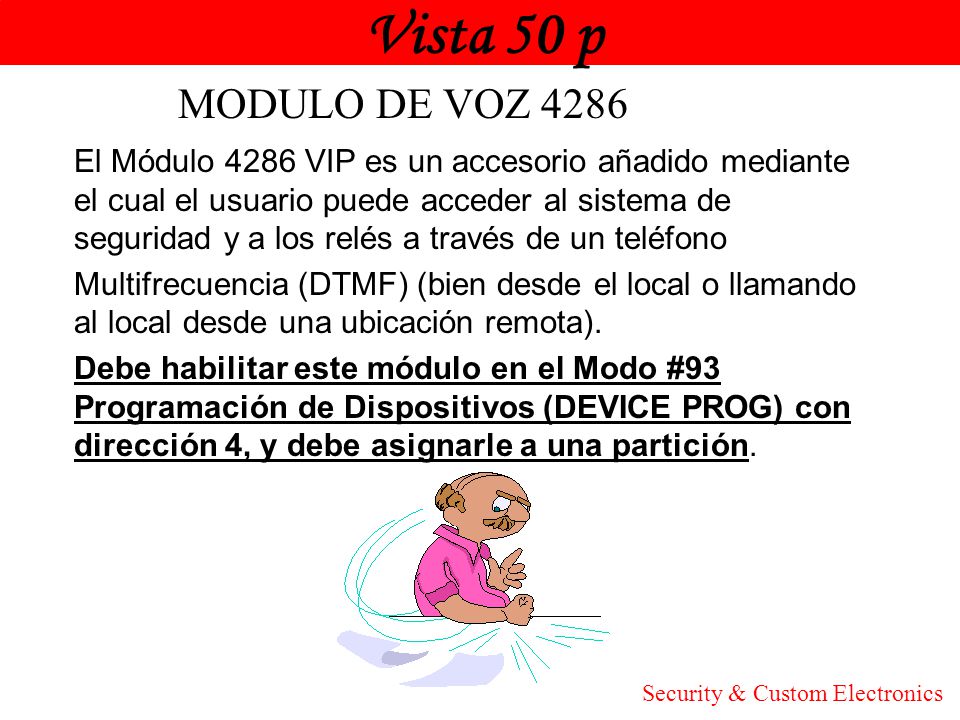

MÓDULO DE VOZ 4286 Funciona como Teclado desde la comodidad de cualquier telefono. Control de relevadores Puede ser supervisado Asignable a cualquier partición *NO PROGRAMACION O PANICO Security & Custom Electronics

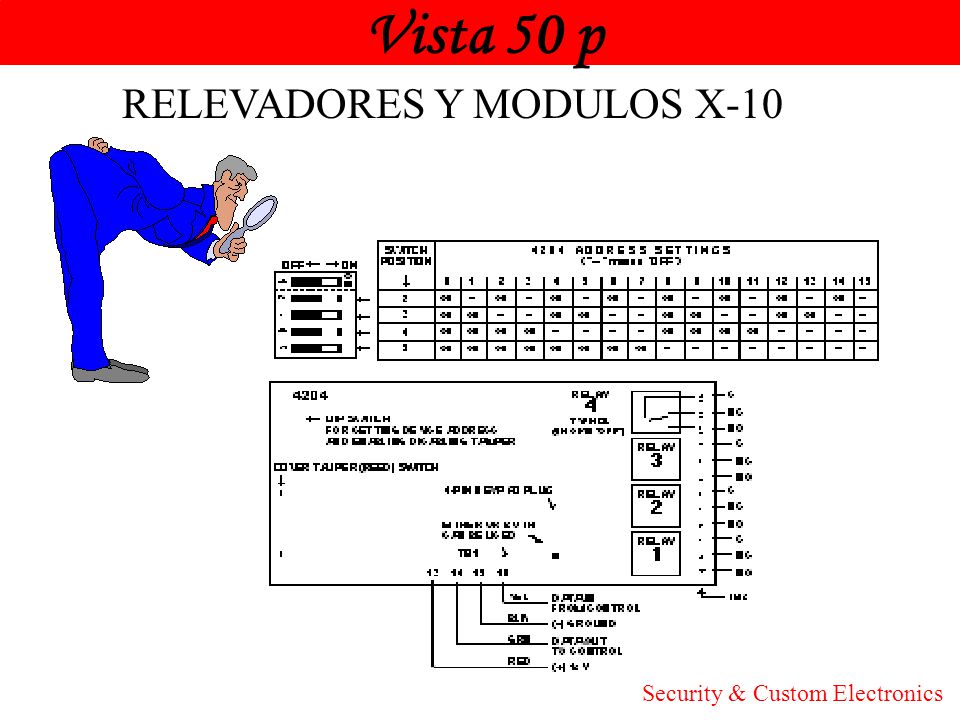

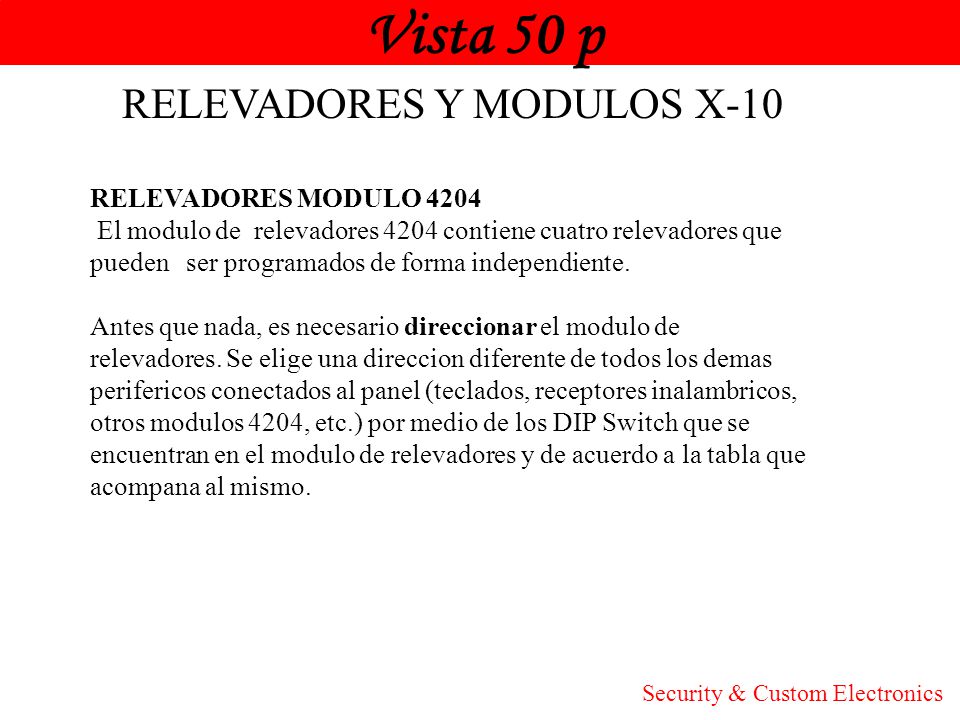

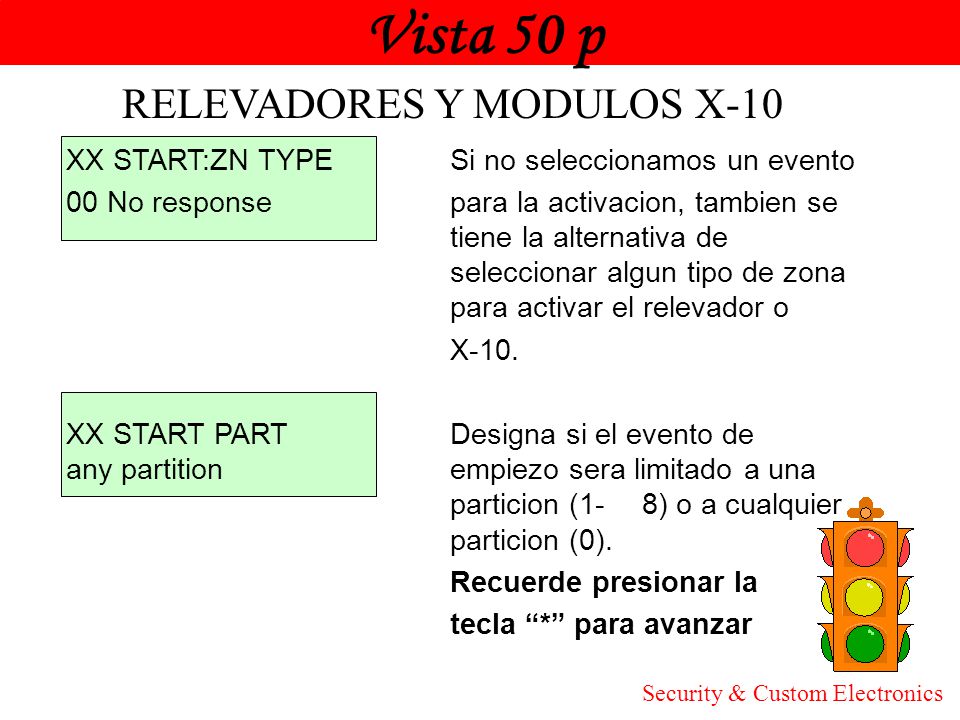

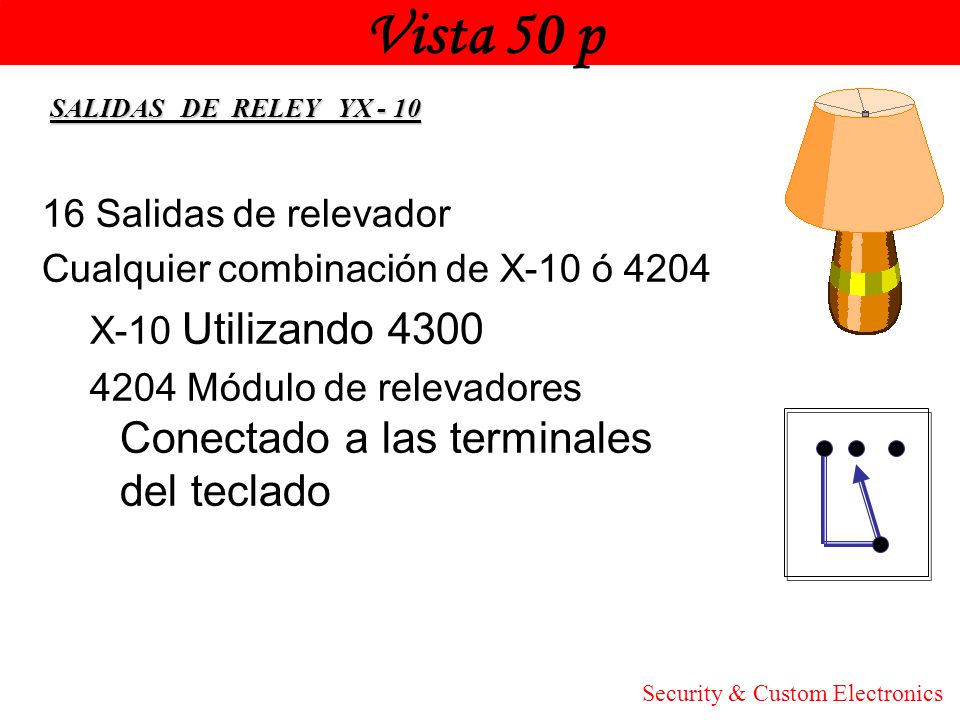

35 Vista 50 p Honeywell 16 Salidas de relevador

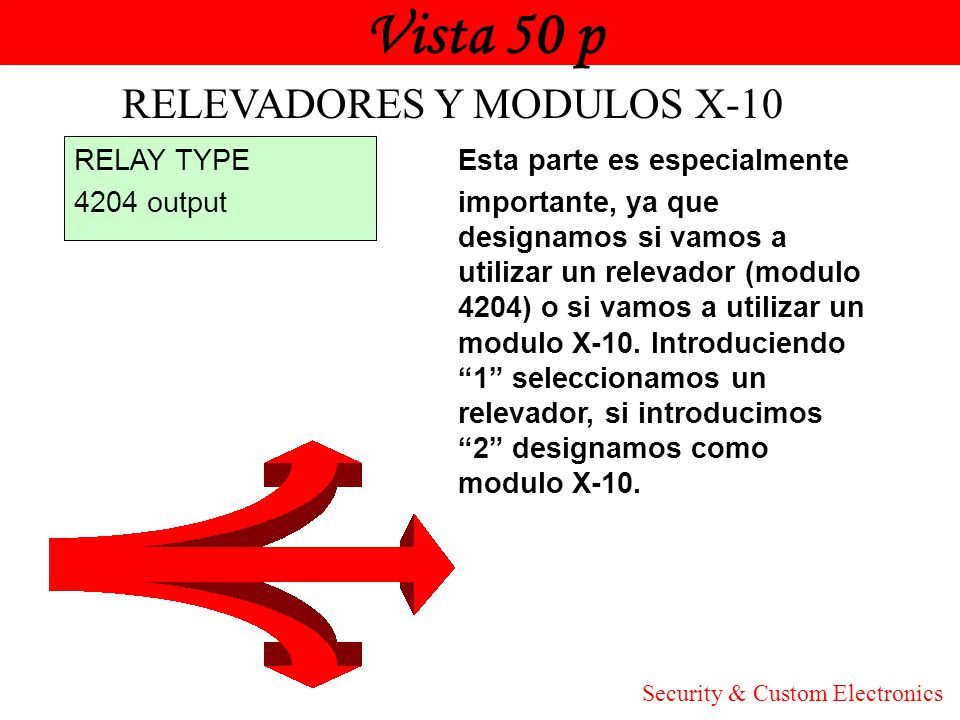

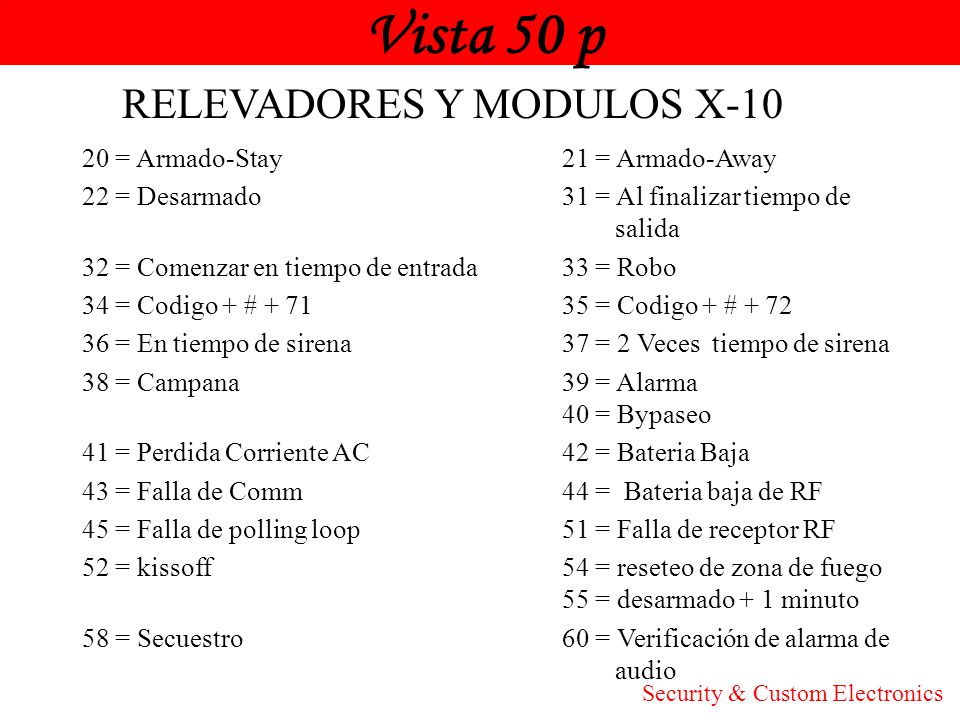

SALIDAS DE RELEY YX - 10 16 Salidas de relevador Cualquier combinación de X-10 ó 4204 X-10 Utilizando 4300 4204 Módulo de relevadores Conectado a las terminales del teclado Security & Custom Electronics

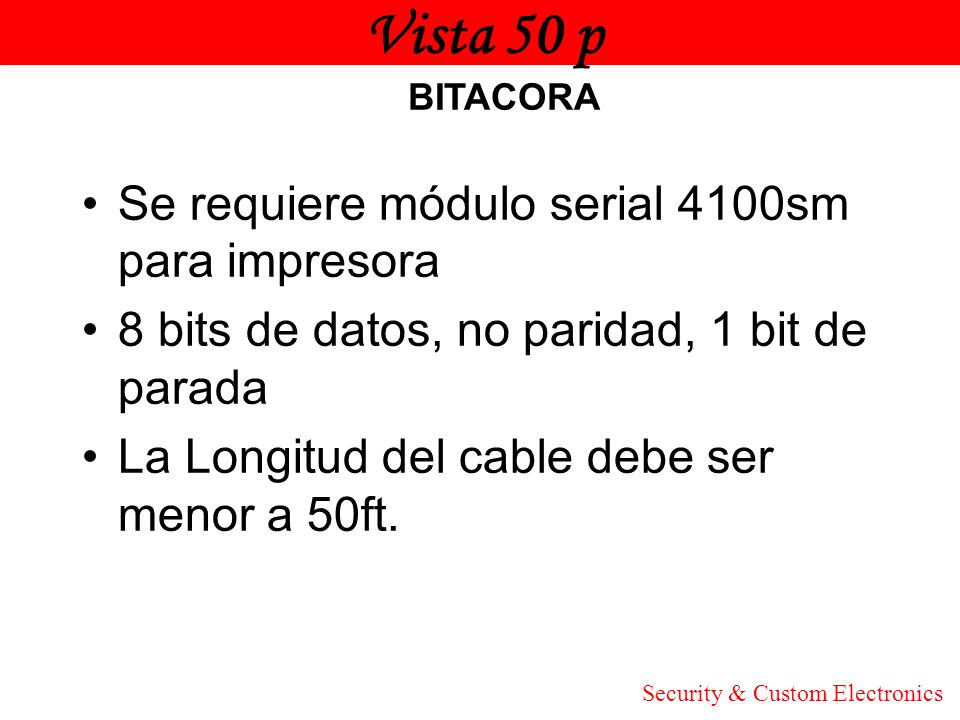

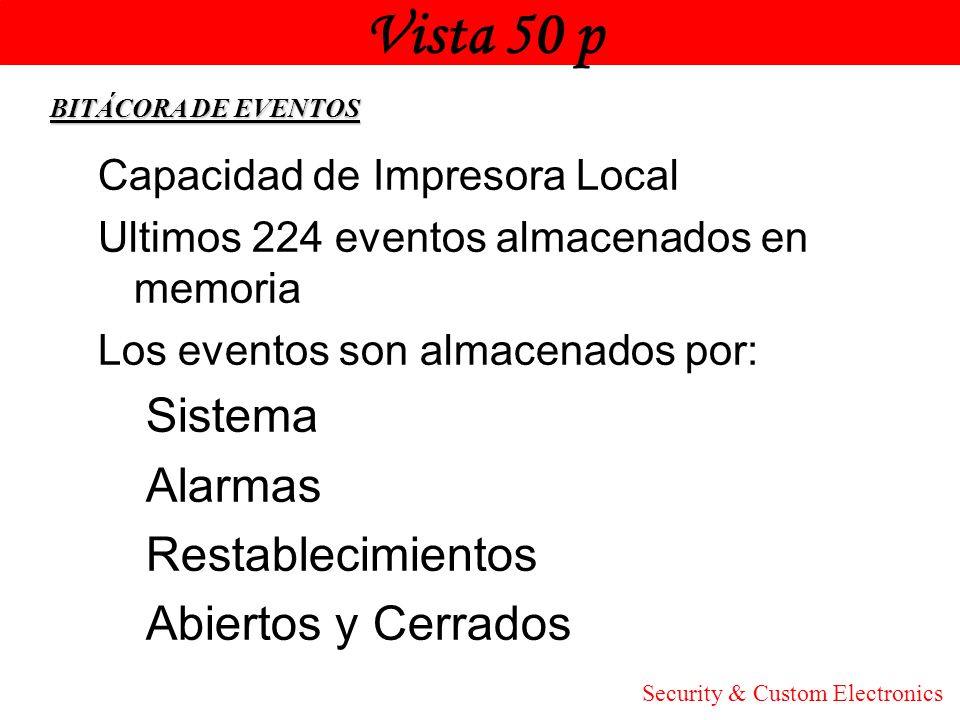

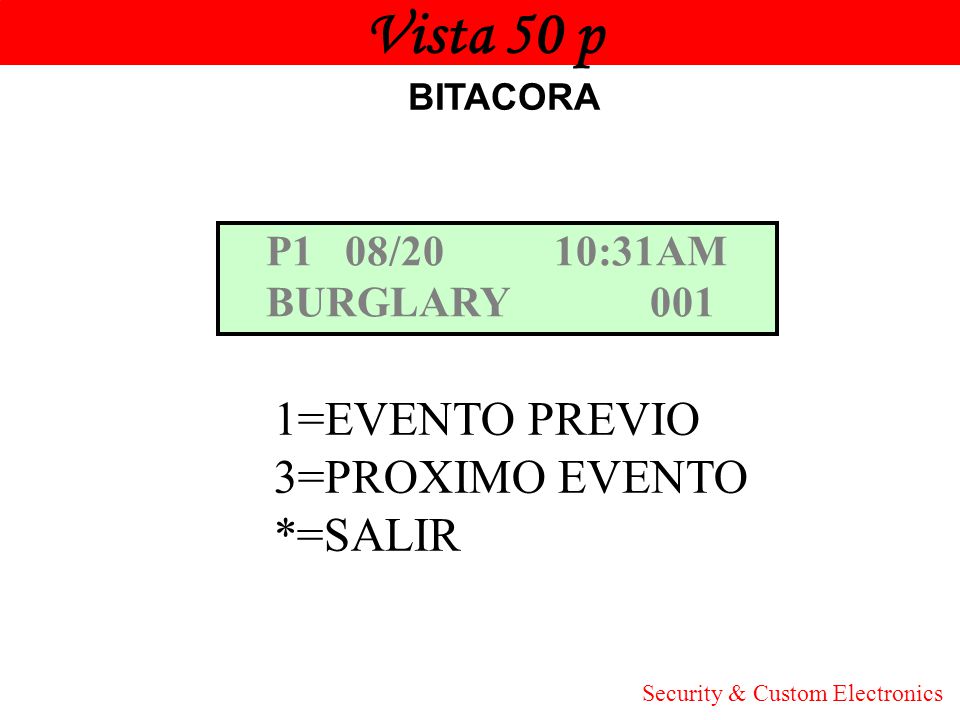

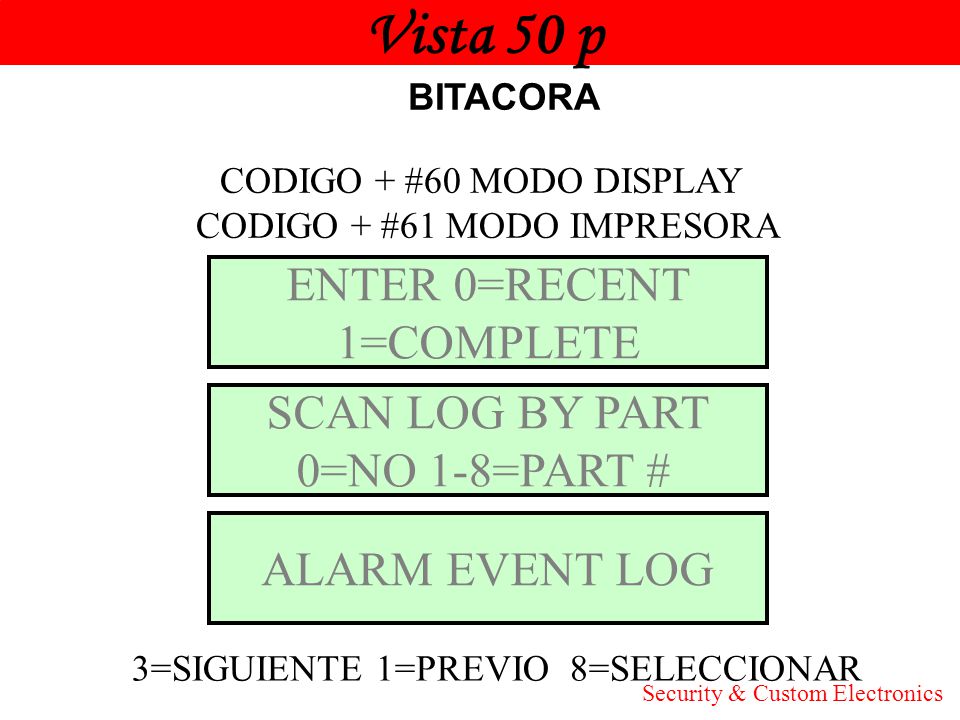

36 Vista 50 p Sistema Alarmas Restablecimientos Abiertos y Cerrados
Honeywell BITÁCORA DE EVENTOS Capacidad de Impresora Local Ultimos 224 eventos almacenados en memoria Los eventos son almacenados por: Sistema Alarmas Restablecimientos Abiertos y Cerrados Security & Custom Electronics

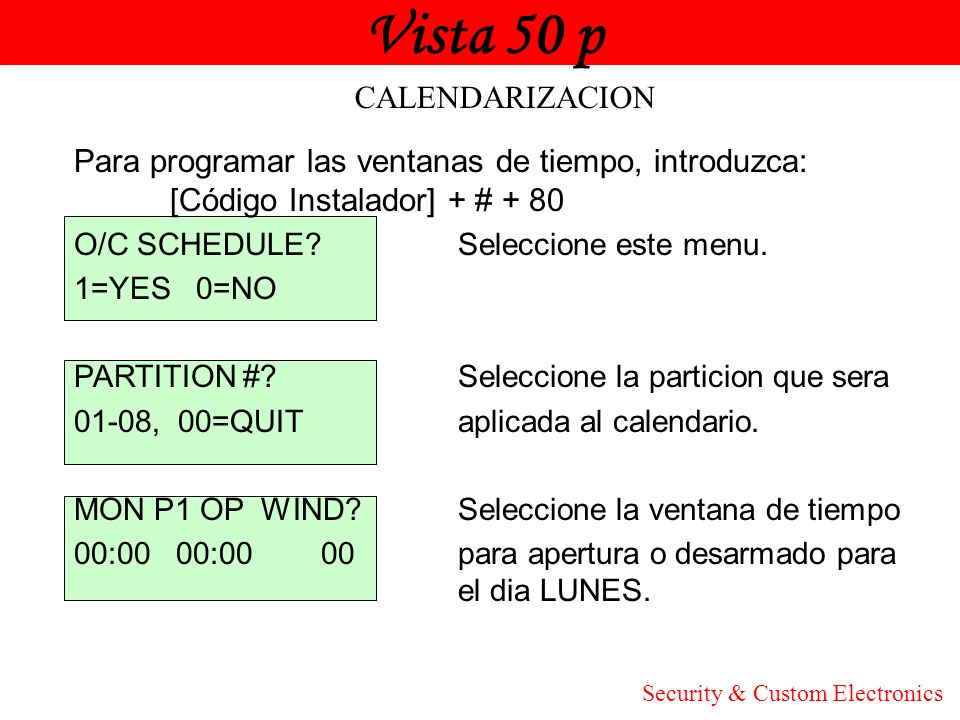

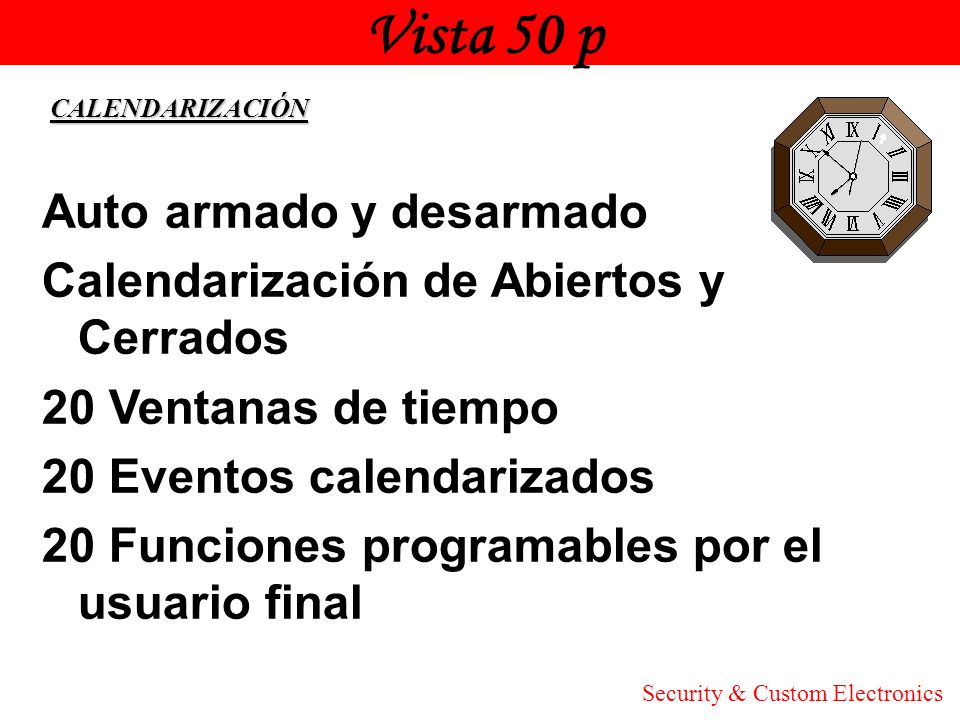

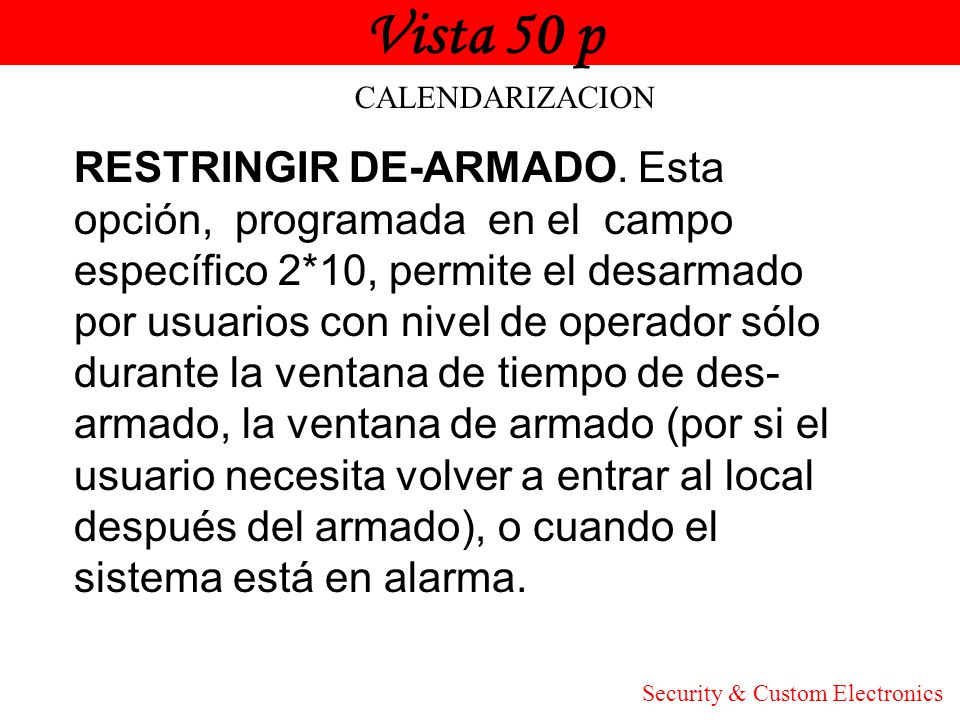

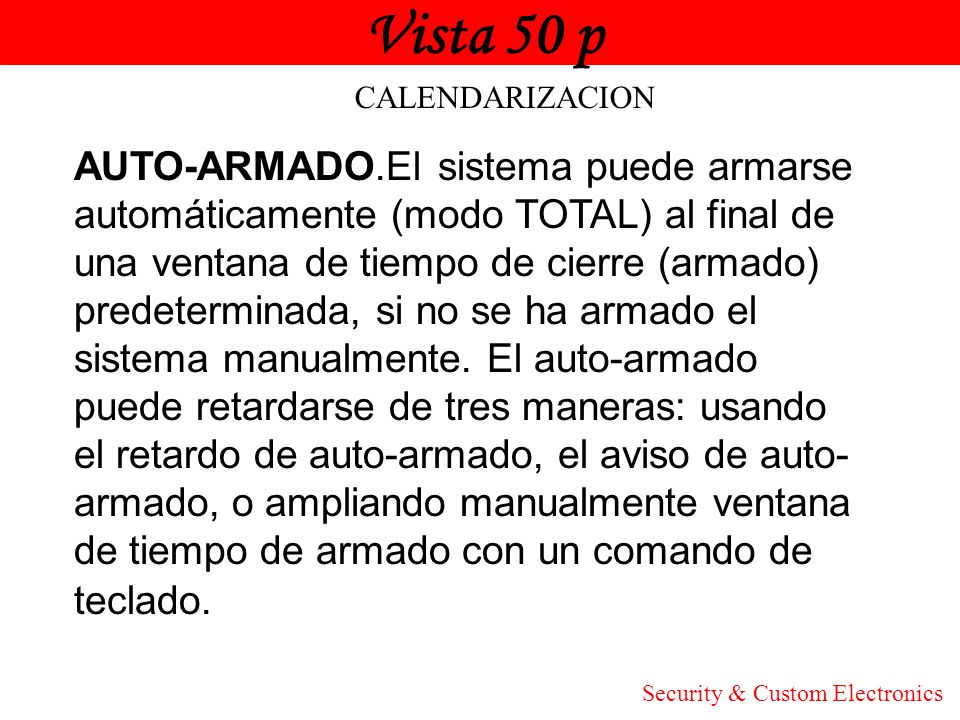

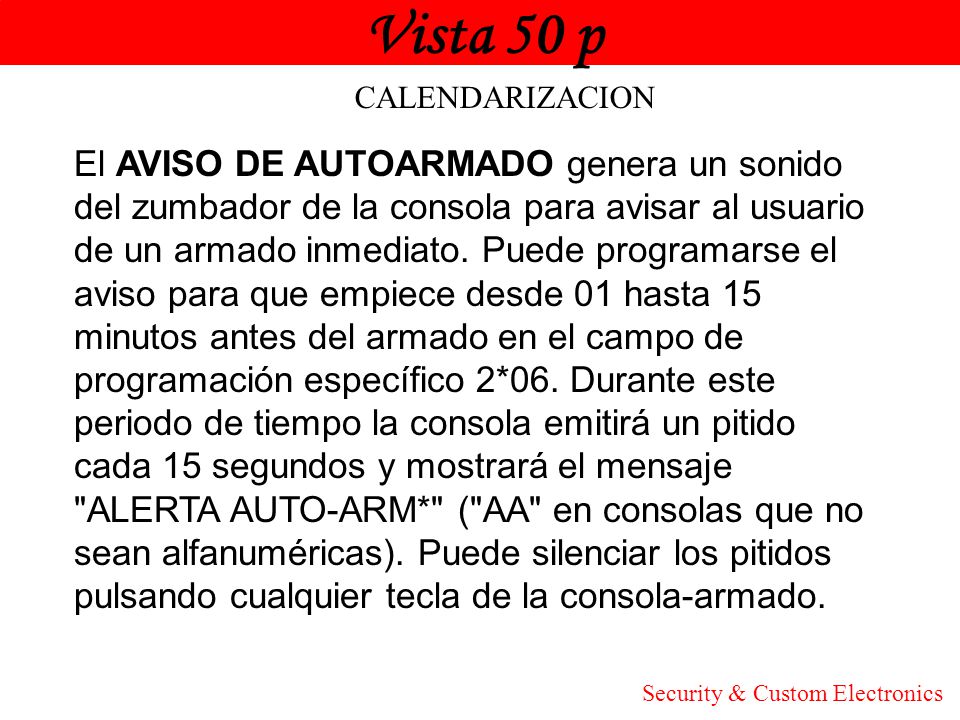

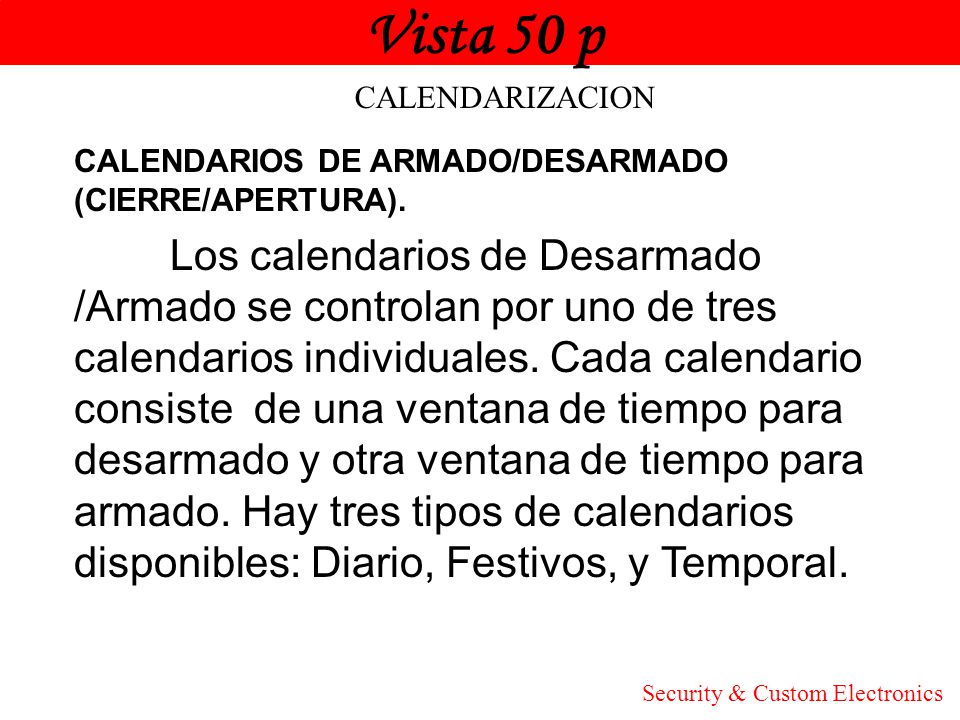

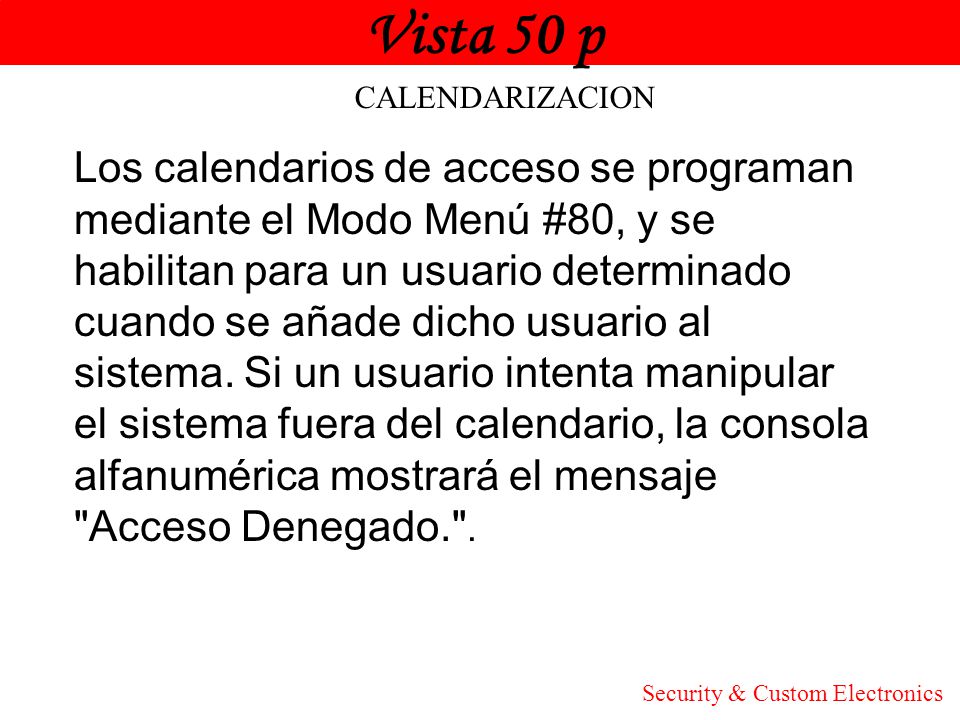

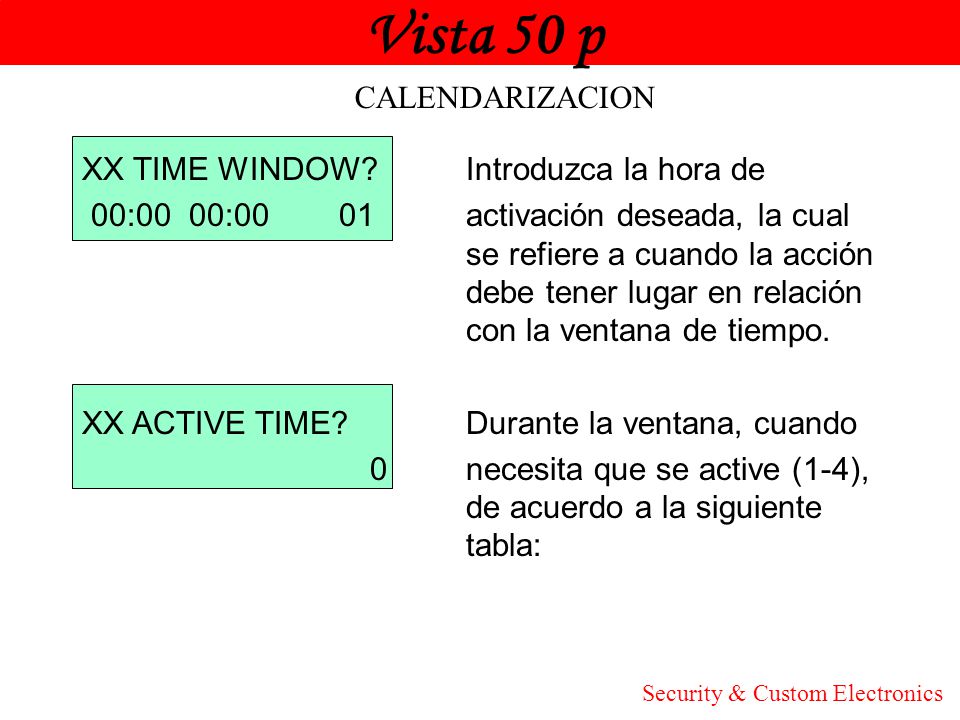

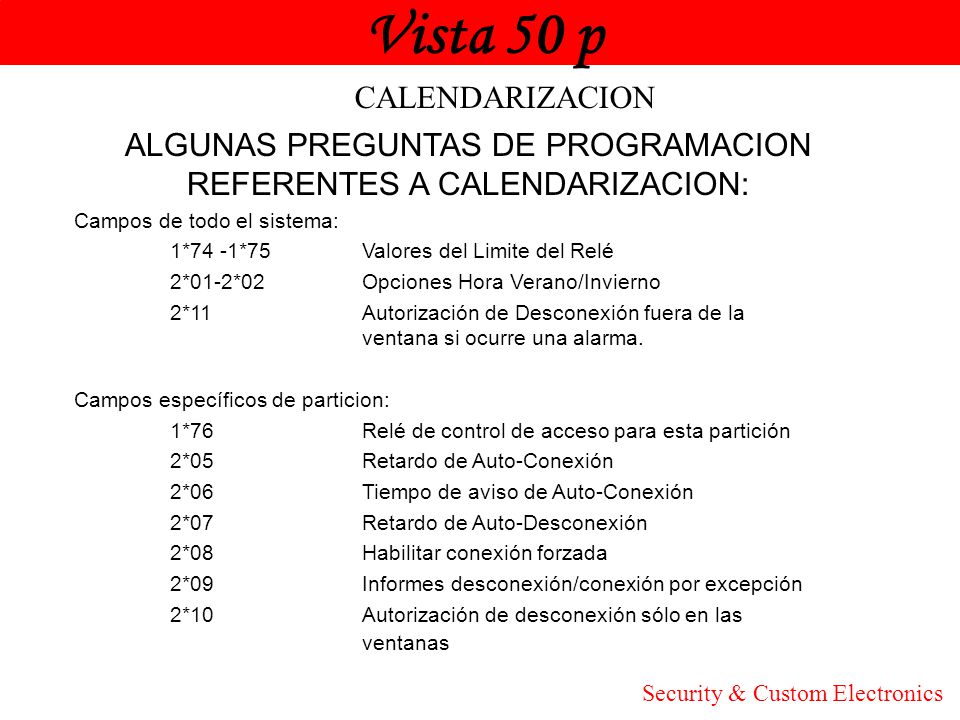

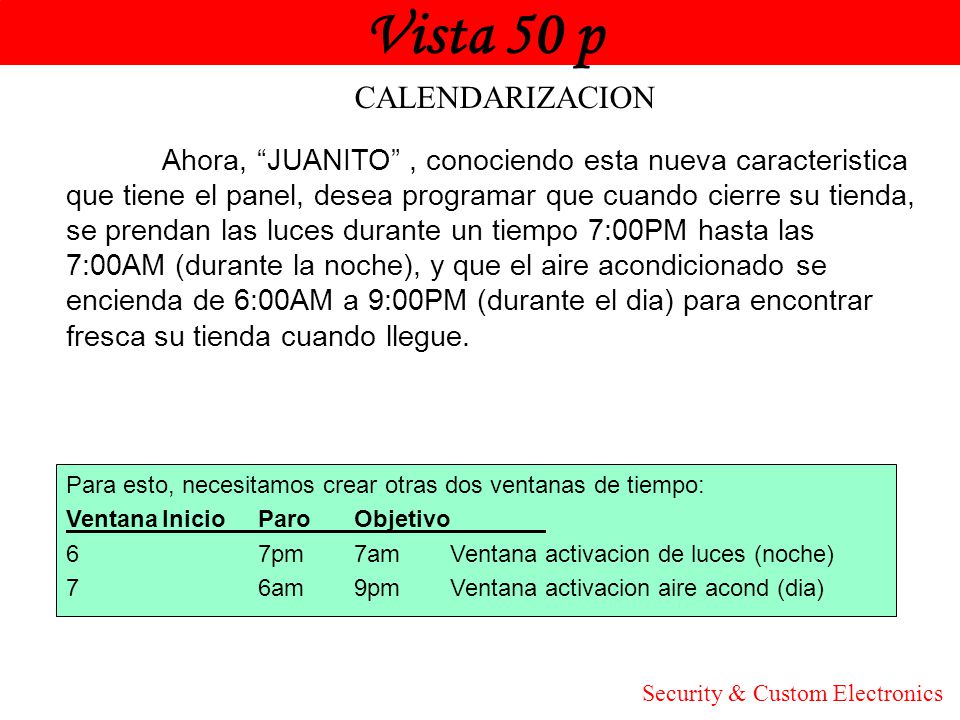

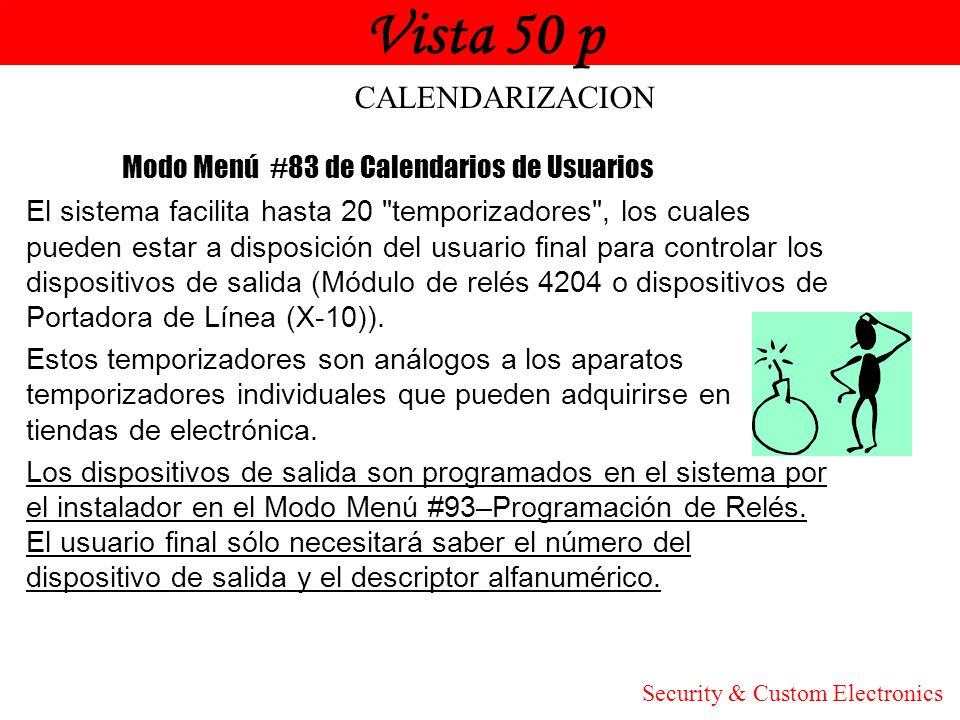

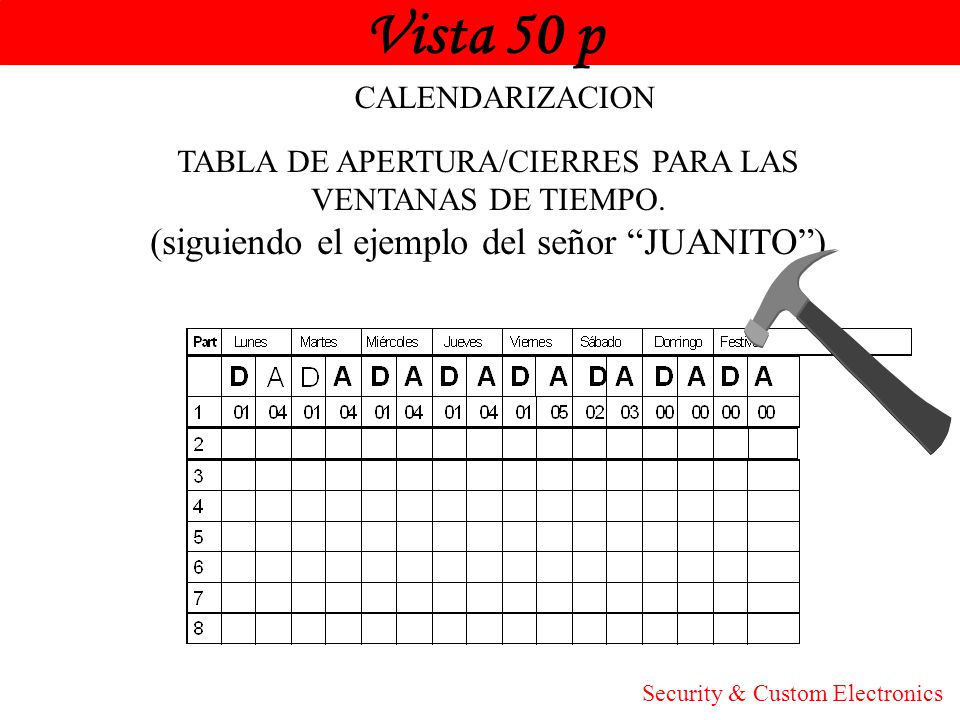

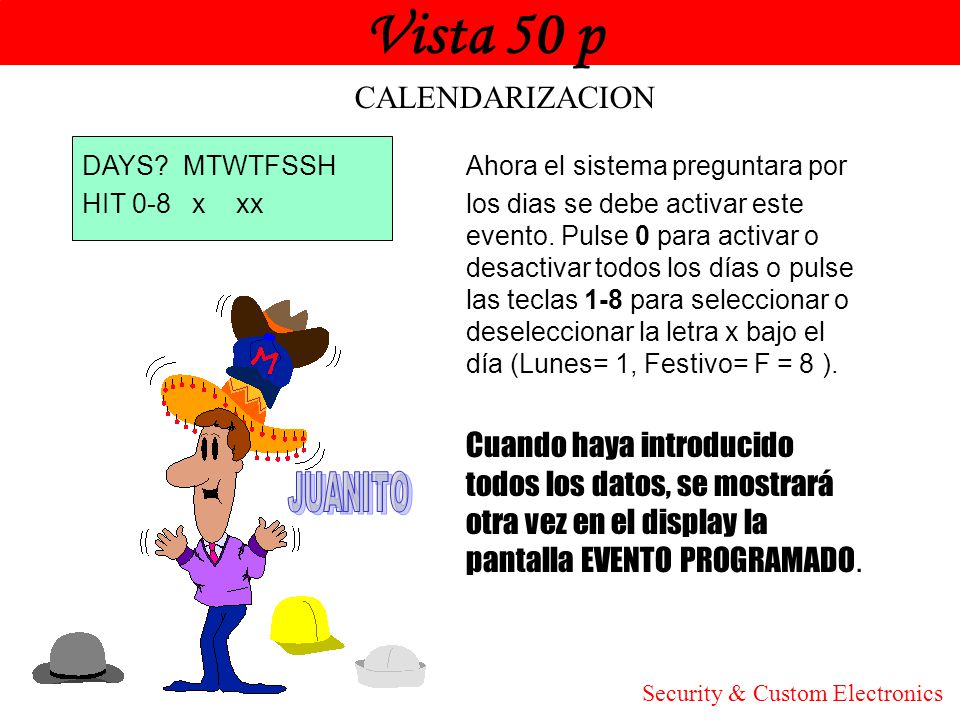

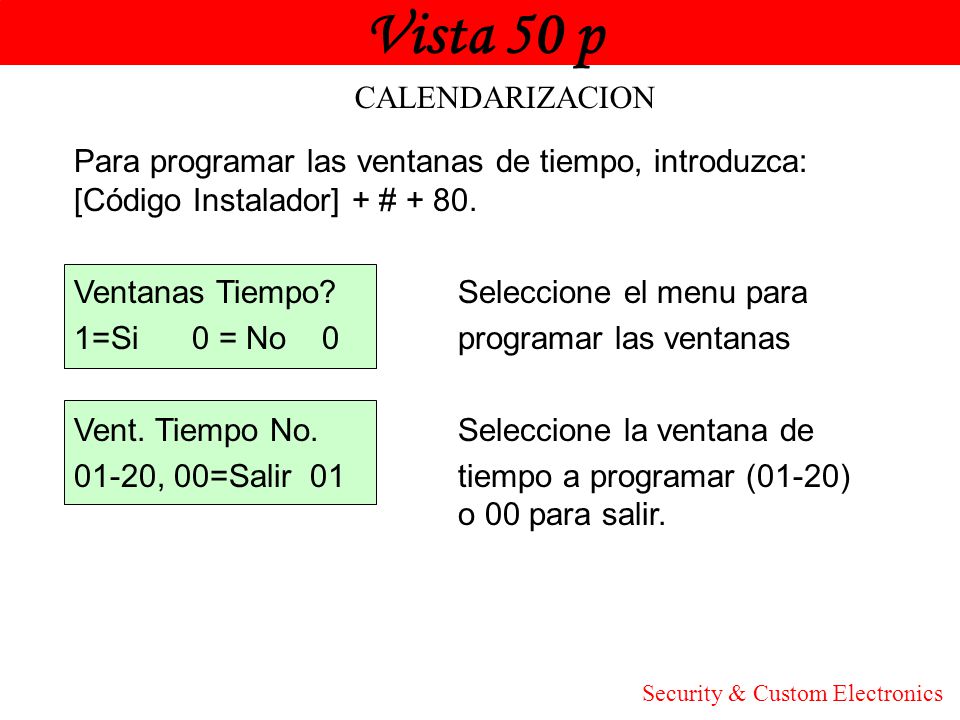

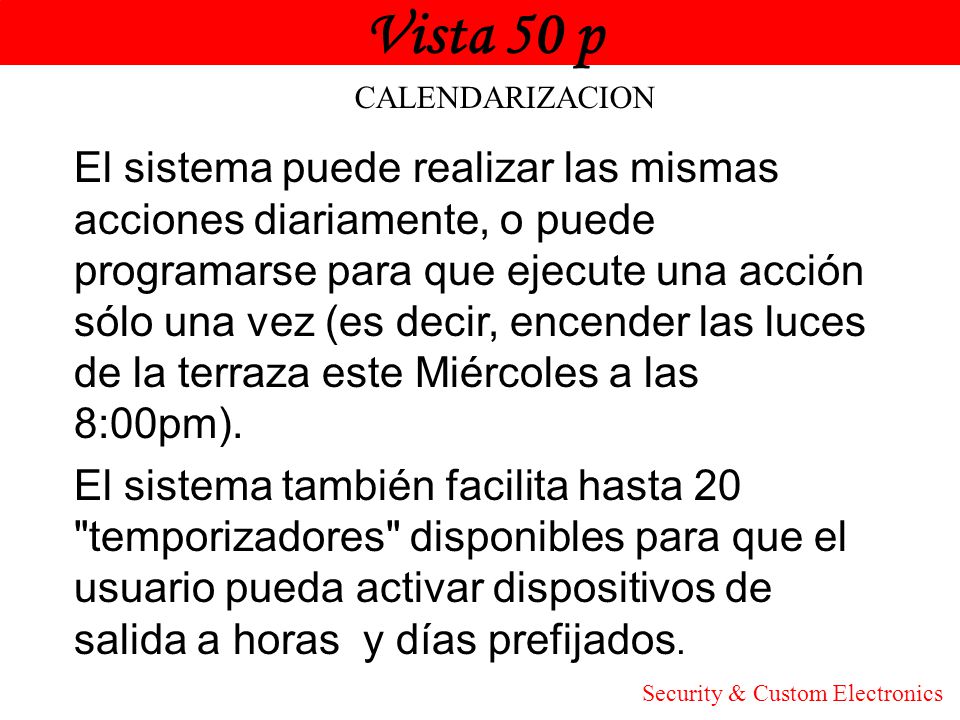

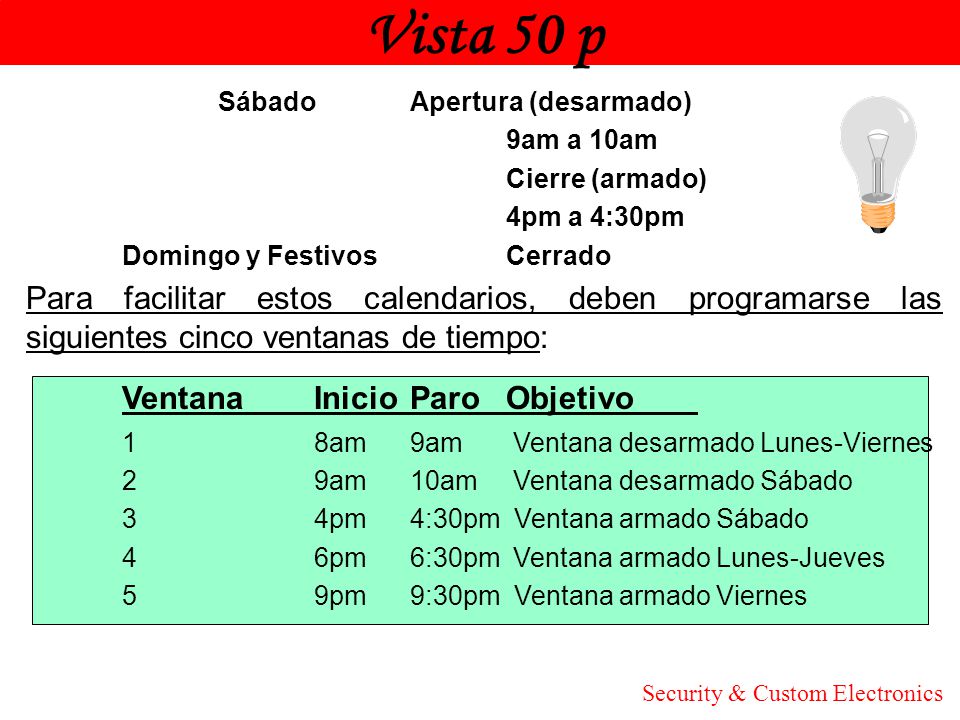

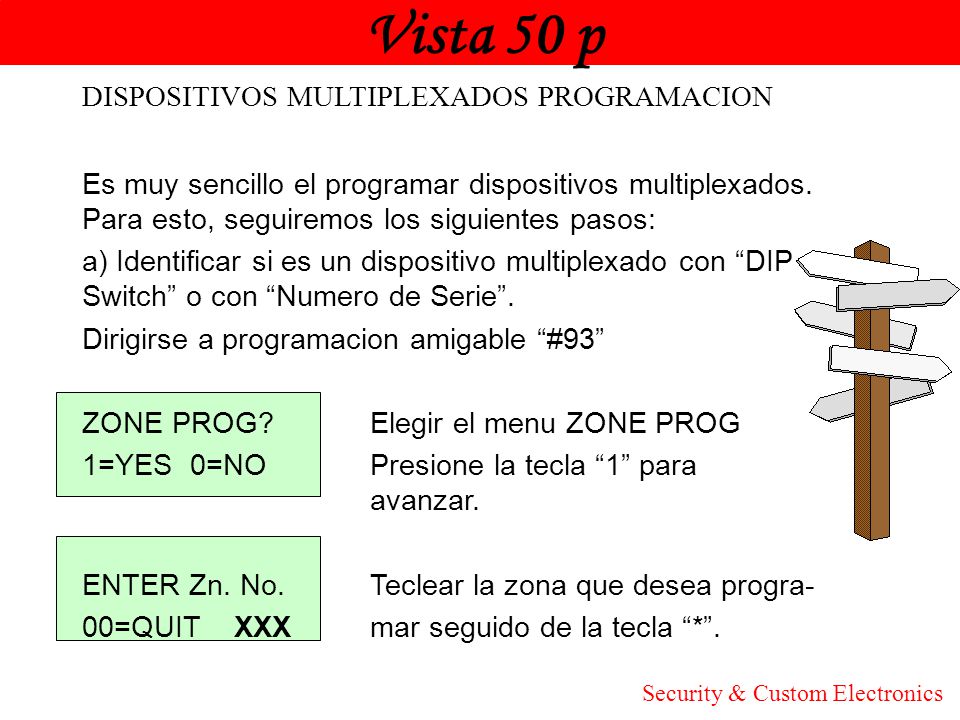

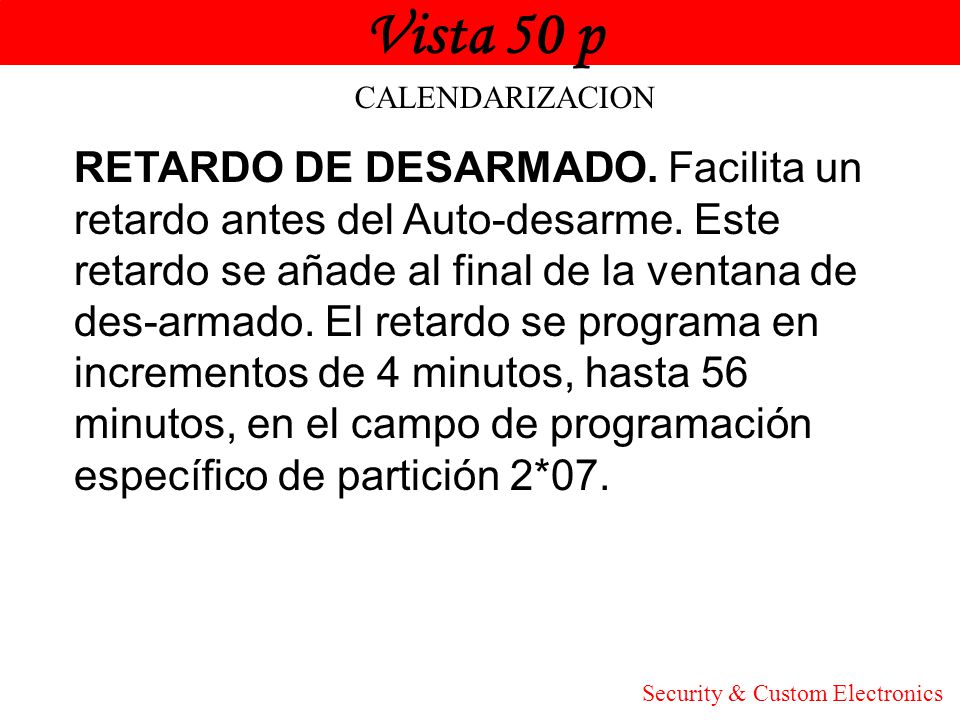

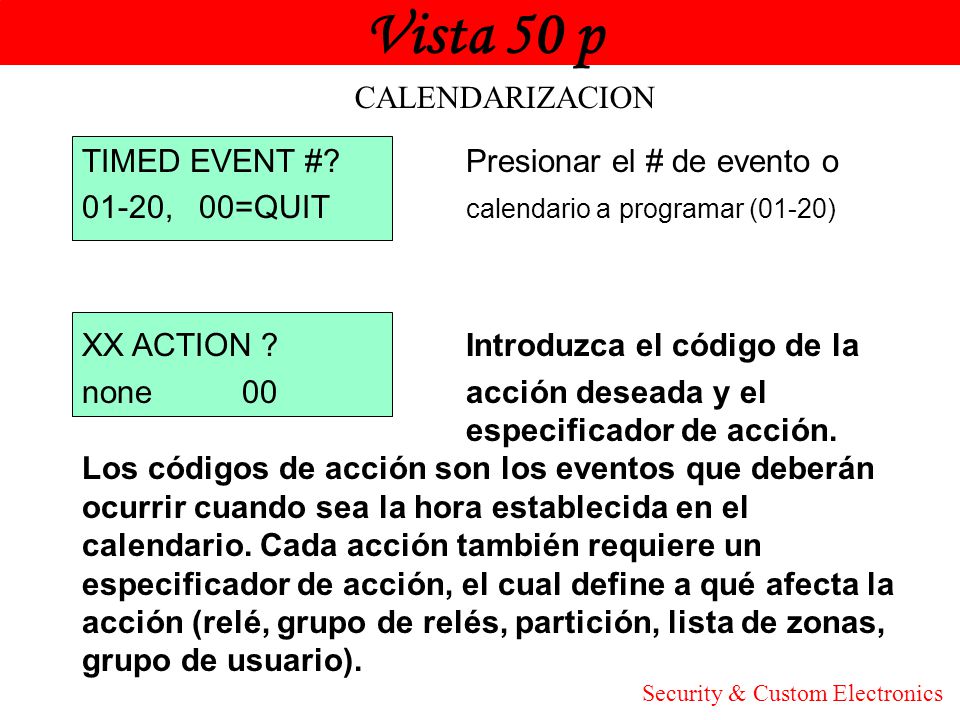

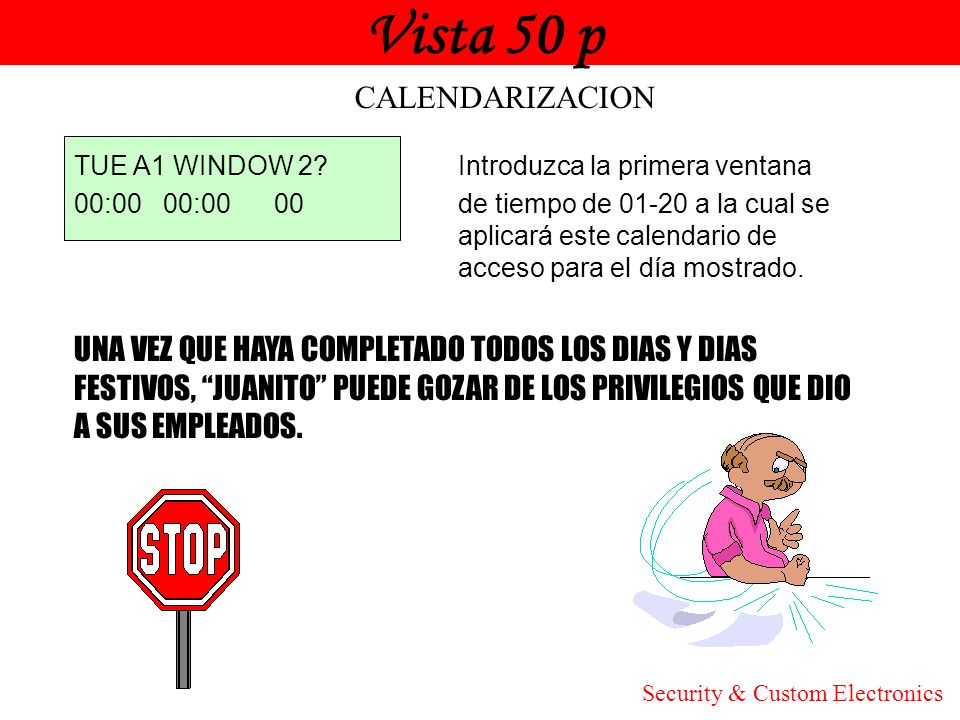

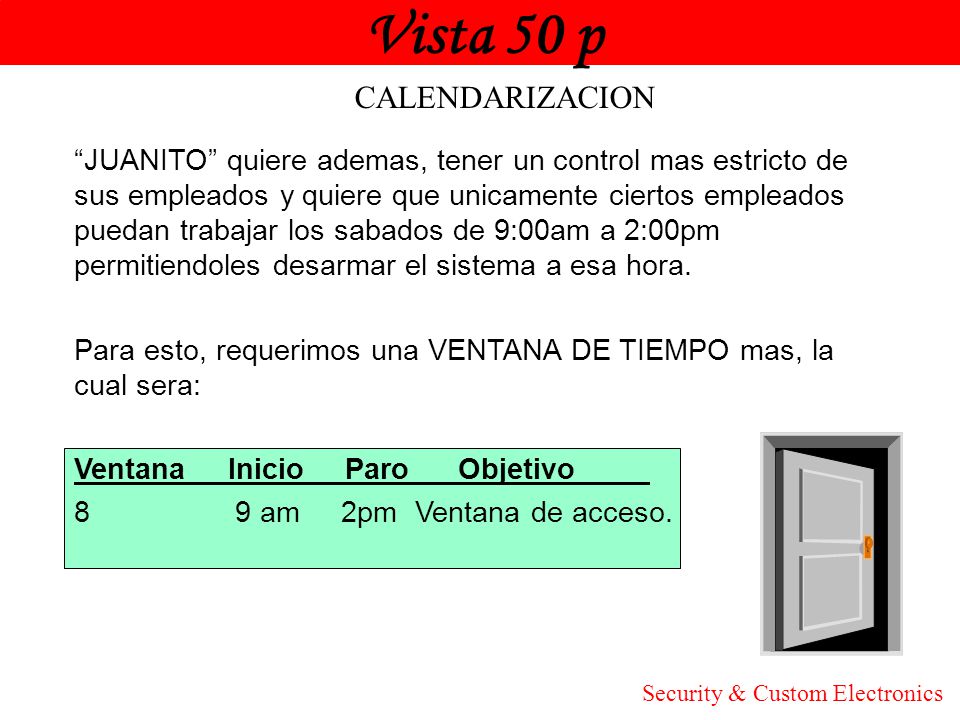

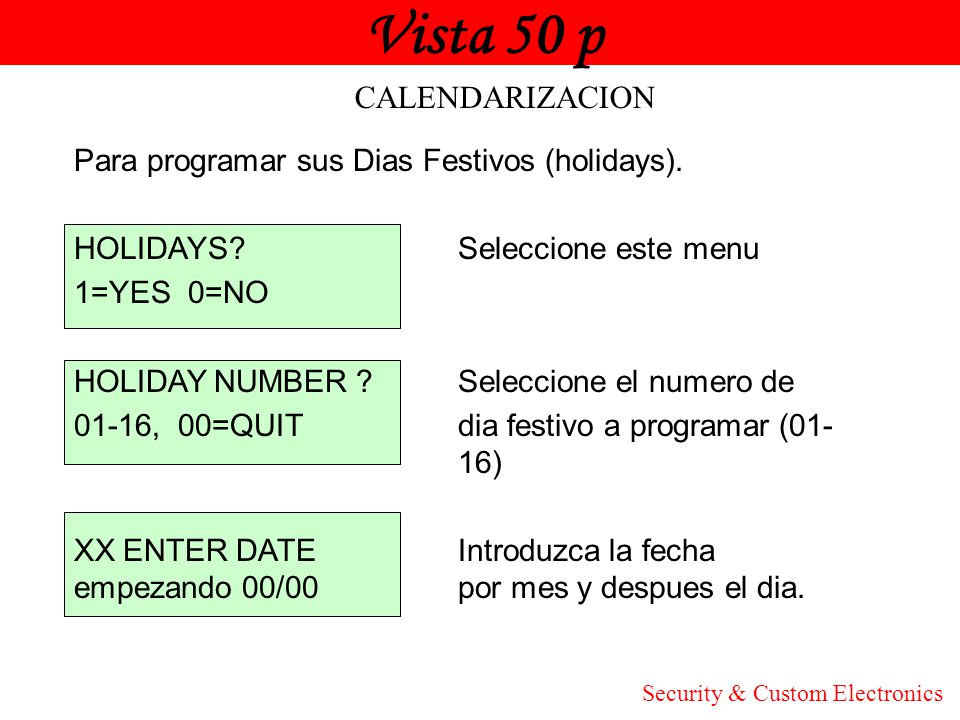

37 Vista 50 p Auto armado y desarmado

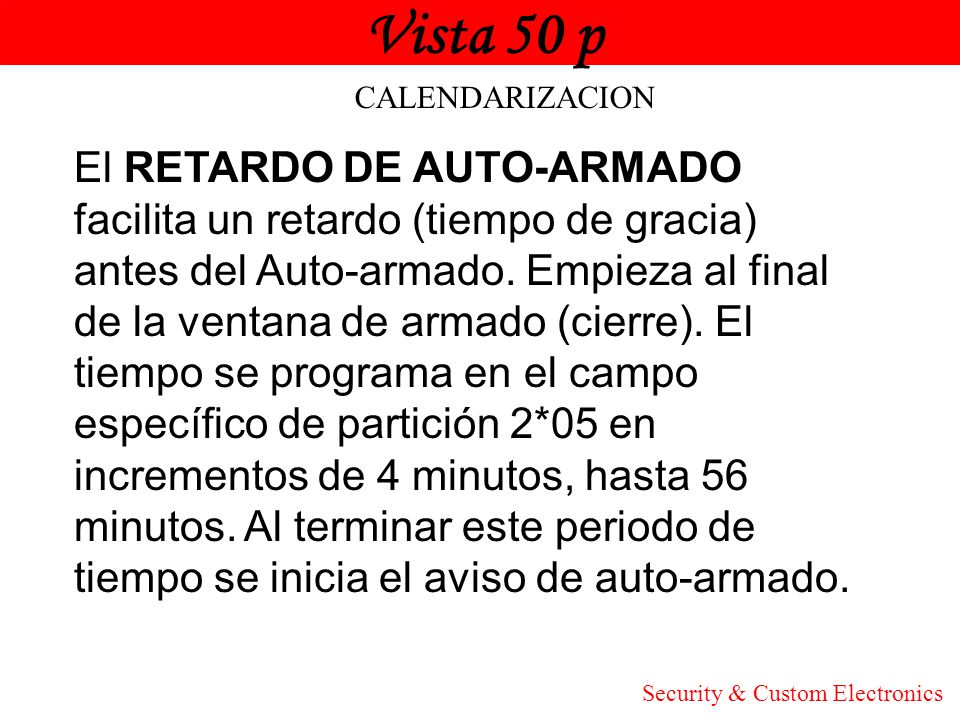

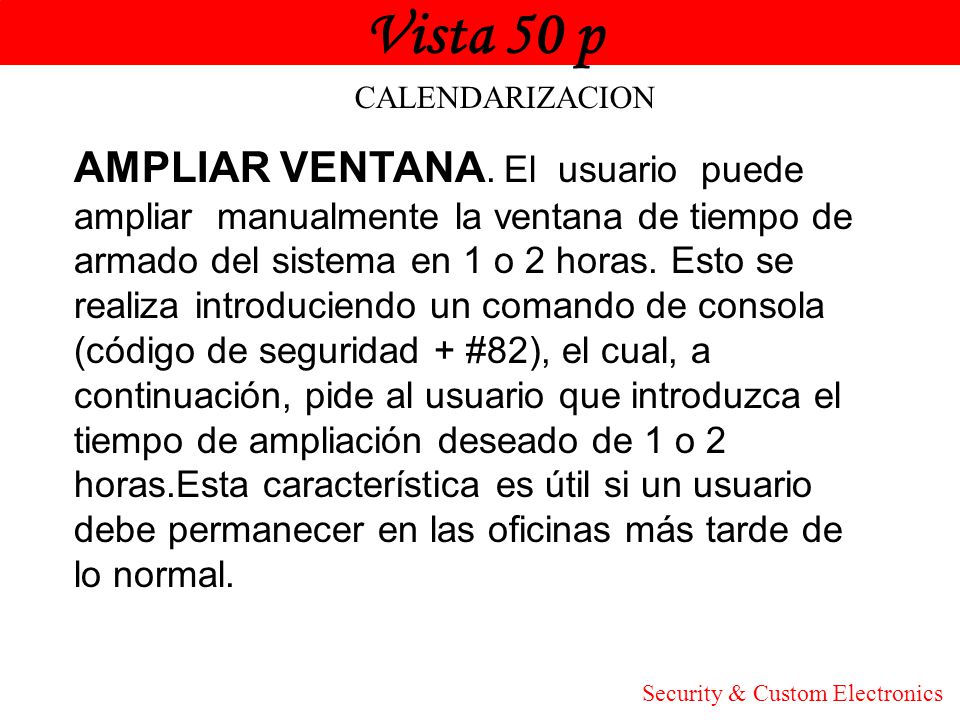

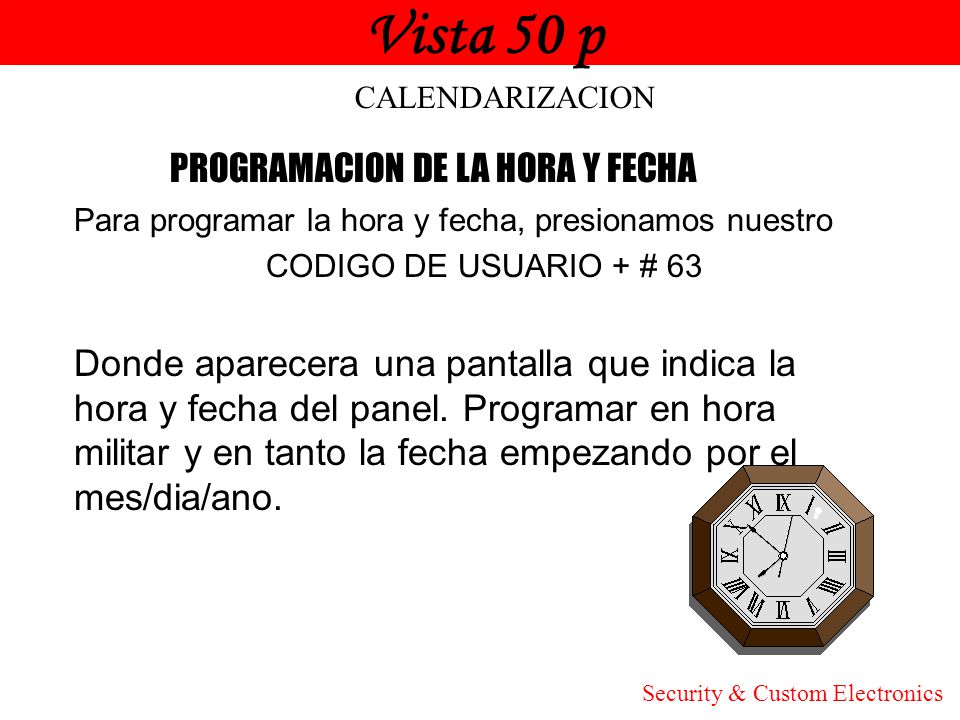

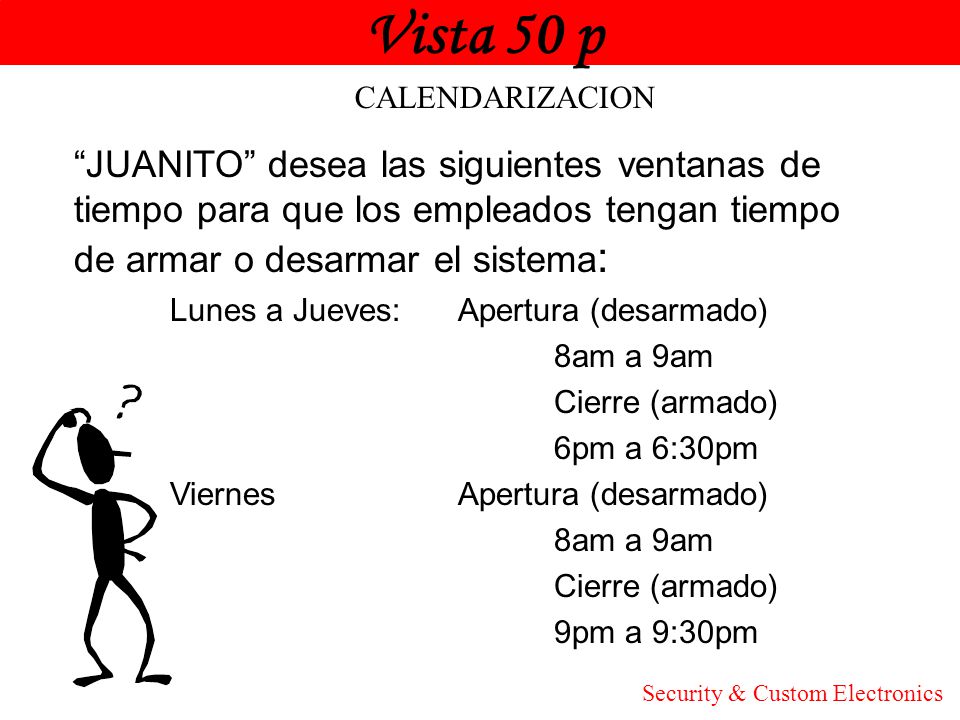

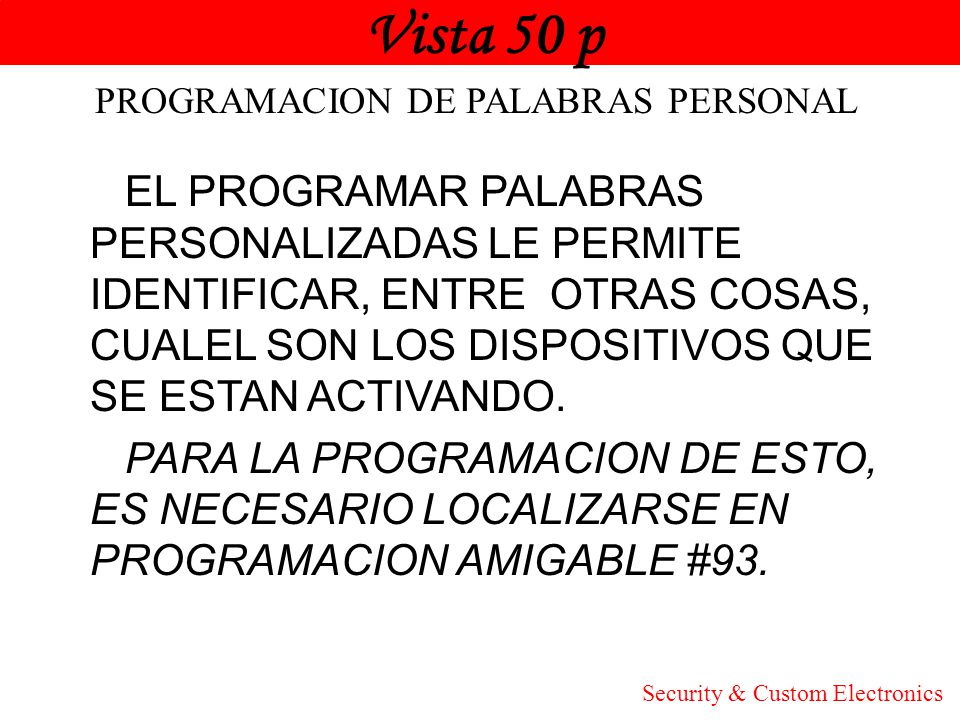

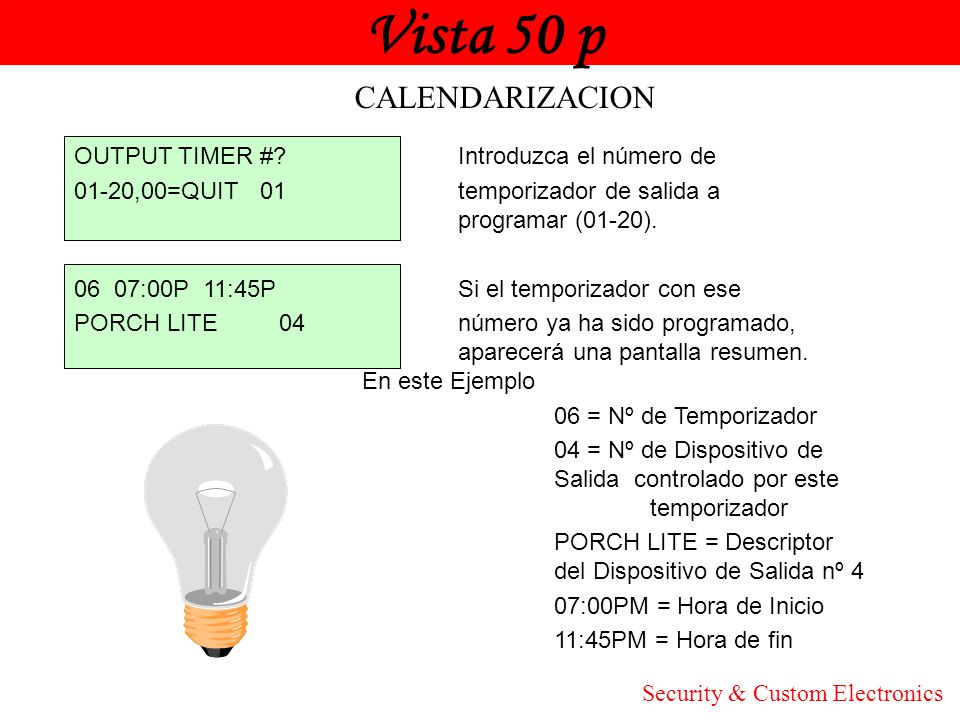

Honeywell CALENDARIZACIÓN Auto armado y desarmado Calendarización de Abiertos y Cerrados 20 Ventanas de tiempo 20 Eventos calendarizados 20 Funciones programables por el usuario final Security & Custom Electronics

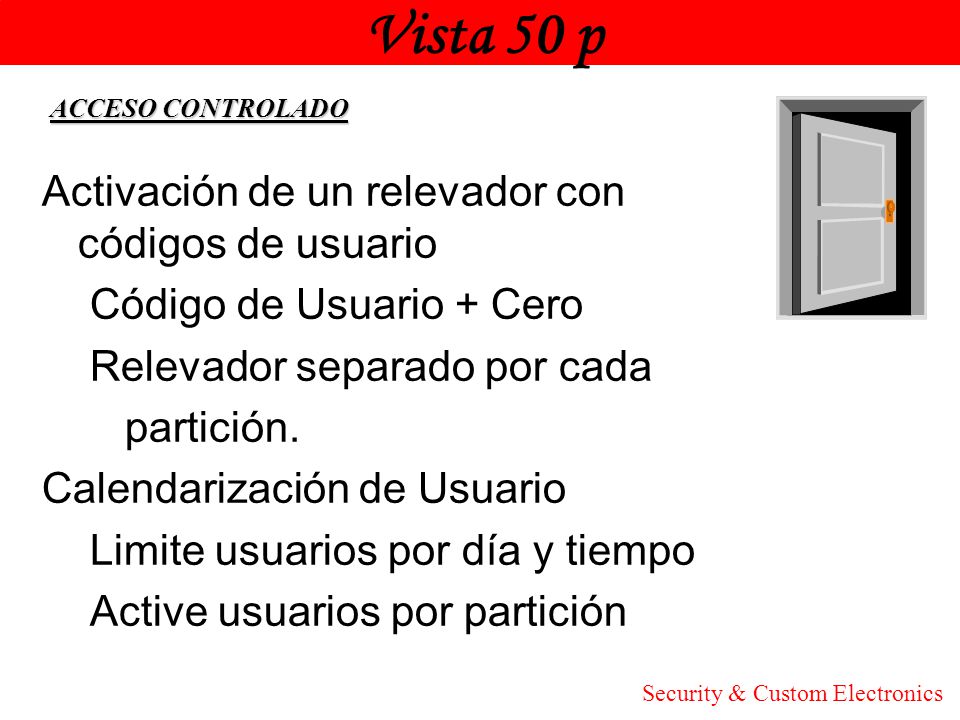

38 Vista 50 p Honeywell Activación de un relevador con códigos de usuario
ACCESO CONTROLADO Activación de un relevador con códigos de usuario Código de Usuario + Cero Relevador separado por cada partición. Calendarización de Usuario Limite usuarios por día y tiempo Active usuarios por partición Security & Custom Electronics

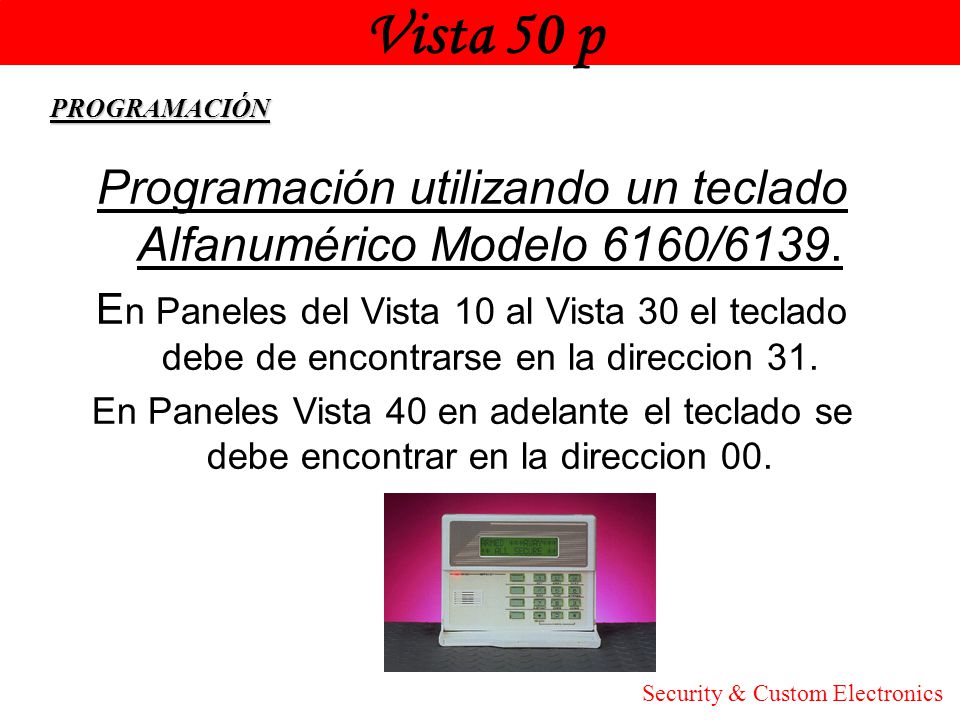

39 Programación utilizando un teclado Alfanumérico Modelo 6160/6139.
Vista 50 p Honeywell PROGRAMACIÓN Programación utilizando un teclado Alfanumérico Modelo 6160/6139. En Paneles del Vista 10 al Vista 30 el teclado debe de encontrarse en la direccion 31. En Paneles Vista 40 en adelante el teclado se debe encontrar en la direccion 00. Security & Custom Electronics

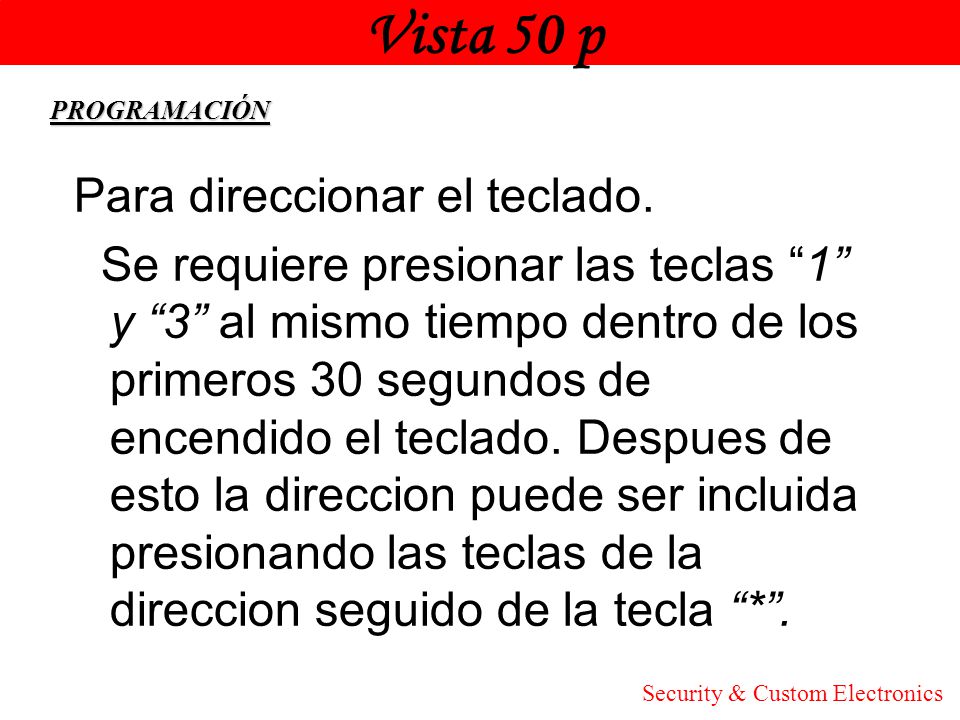

40 Vista 50 p Para direccionar el teclado.
Honeywell PROGRAMACIÓN Para direccionar el teclado. Se requiere presionar las teclas “1” y “3” al mismo tiempo dentro de los primeros 30 segundos de encendido el teclado. Despues de esto la direccion puede ser incluida presionando las teclas de la direccion seguido de la tecla “*”. Security & Custom Electronics

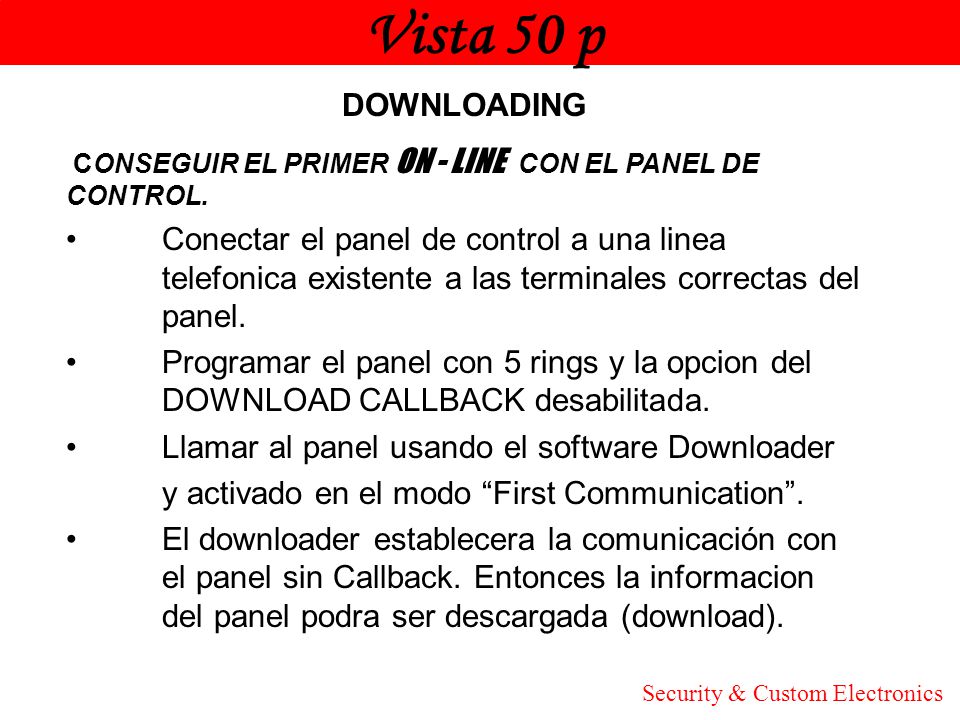

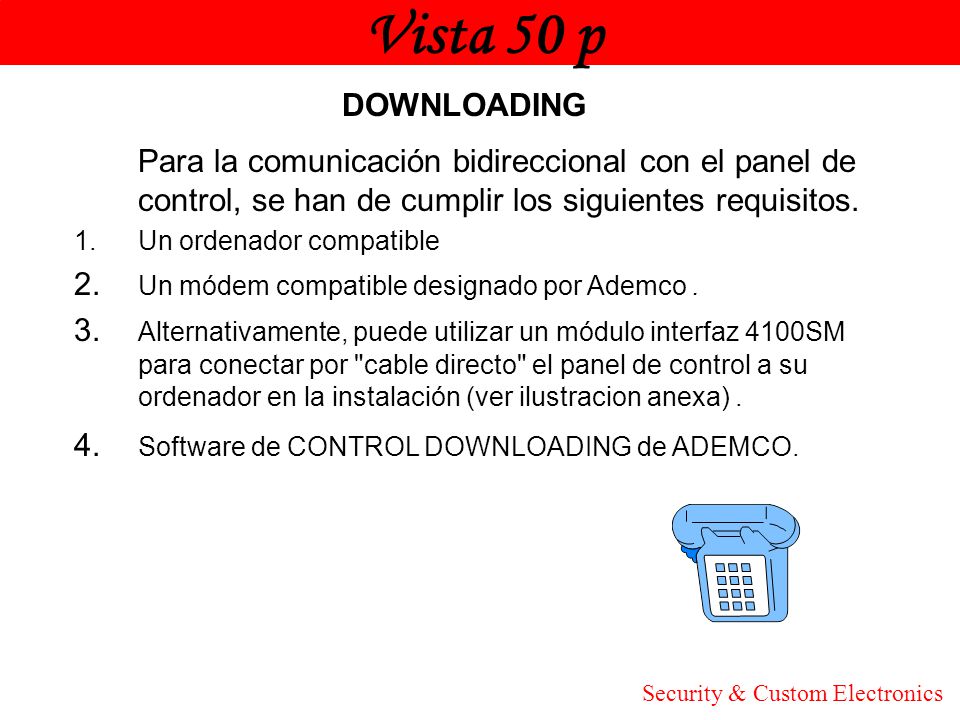

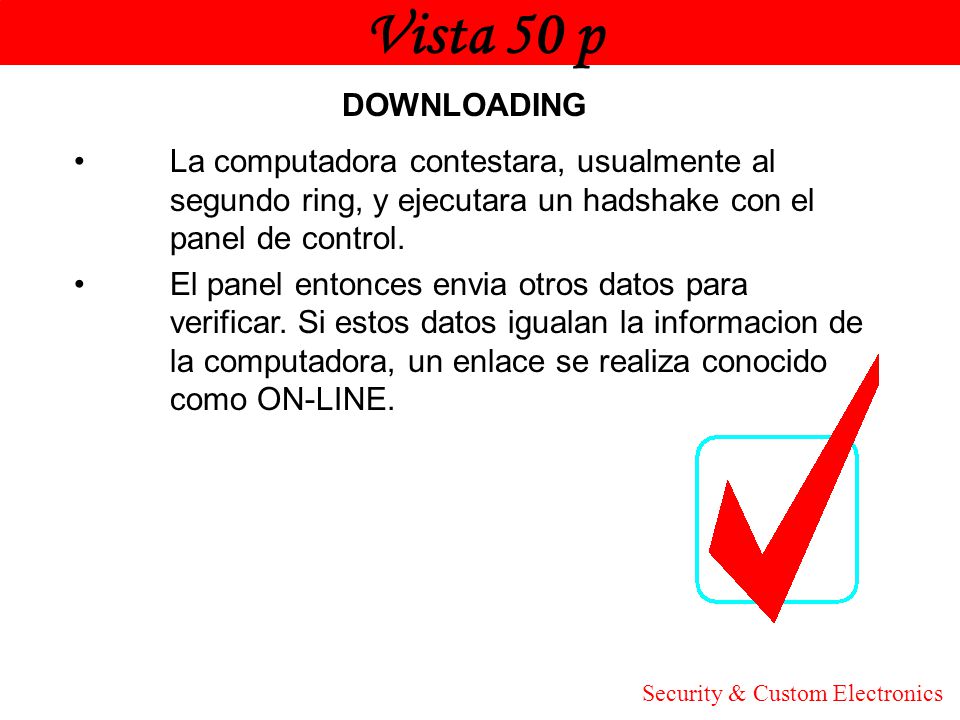

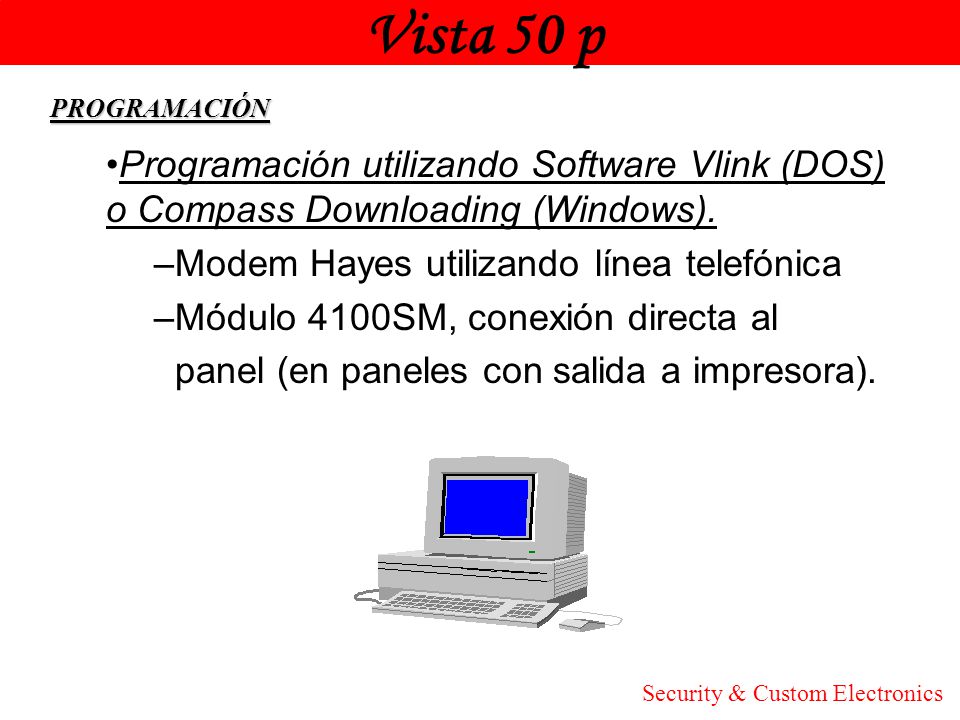

41 Vista 50 p Honeywell PROGRAMACIÓN Programación utilizando Software Vlink (DOS) o Compass Downloading (Windows). Modem Hayes utilizando línea telefónica Módulo 4100SM, conexión directa al panel (en paneles con salida a impresora). Security & Custom Electronics

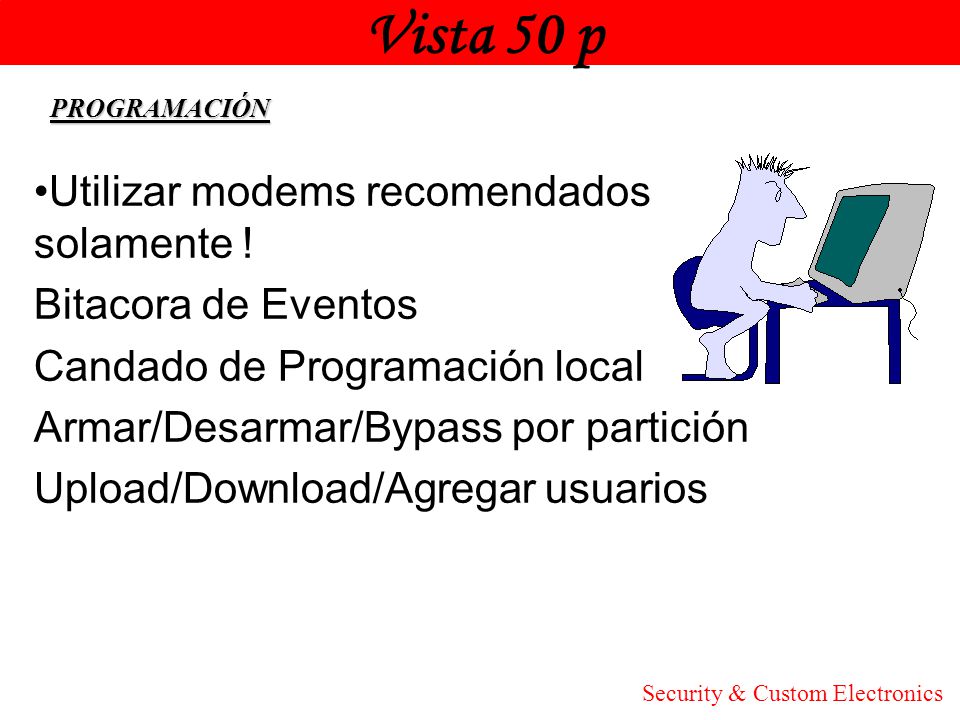

42 Vista 50 p Honeywell Utilizar modems recomendados solamente !
PROGRAMACIÓN Utilizar modems recomendados solamente ! Bitacora de Eventos Candado de Programación local Armar/Desarmar/Bypass por partición Upload/Download/Agregar usuarios Security & Custom Electronics

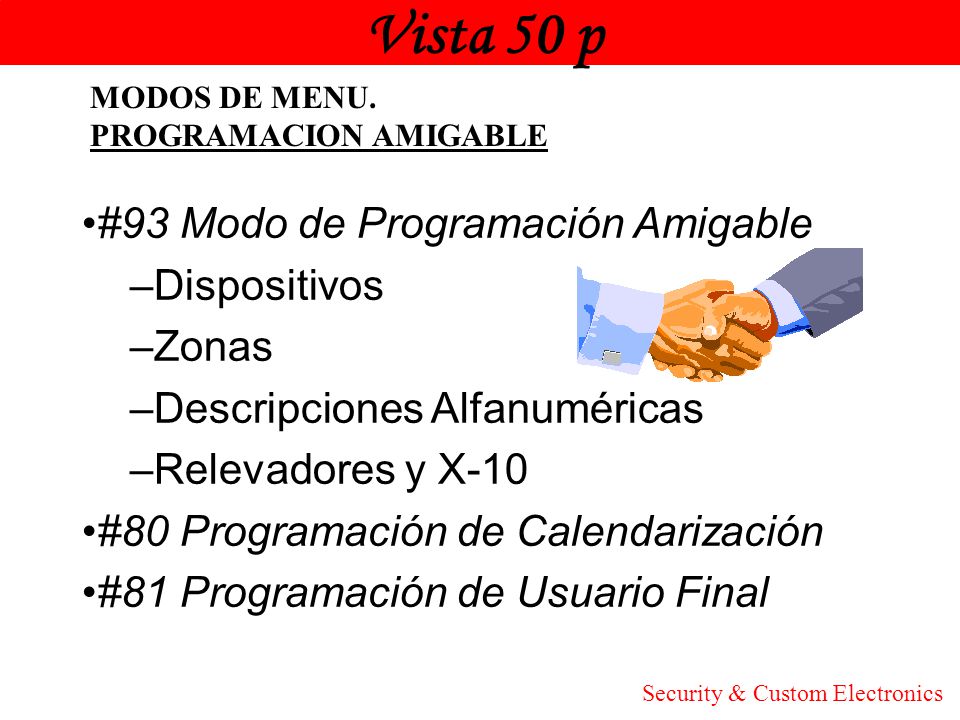

43 Vista 50 p Honeywell #93 Modo de Programación Amigable Dispositivos
MODOS DE MENU. PROGRAMACION AMIGABLE #93 Modo de Programación Amigable Dispositivos Zonas Descripciones Alfanuméricas Relevadores y X-10 #80 Programación de Calendarización #81 Programación de Usuario Final Security & Custom Electronics

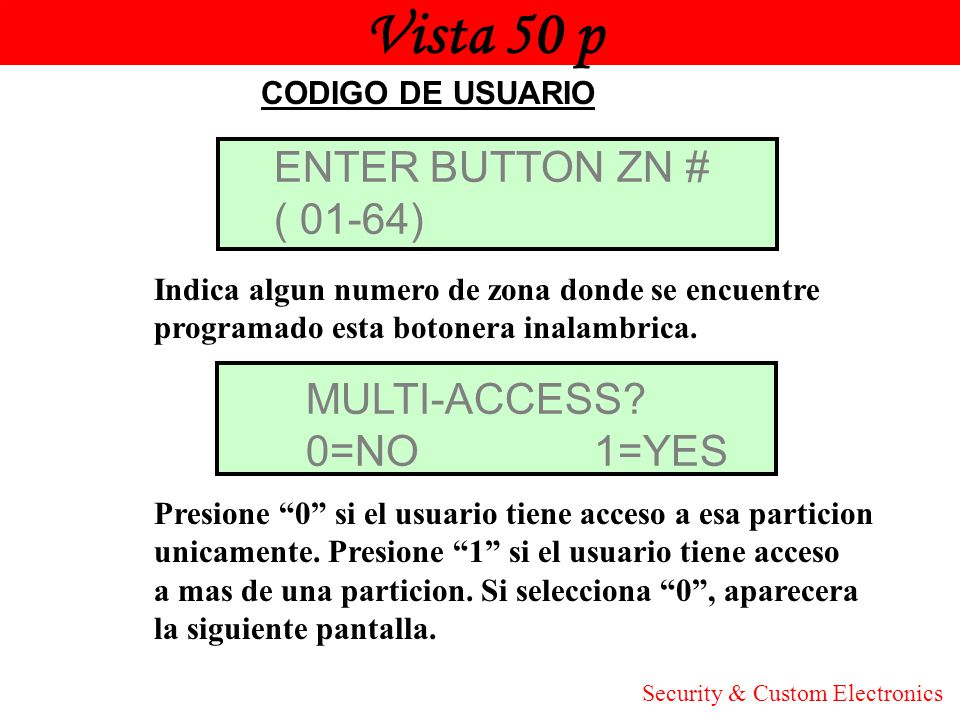

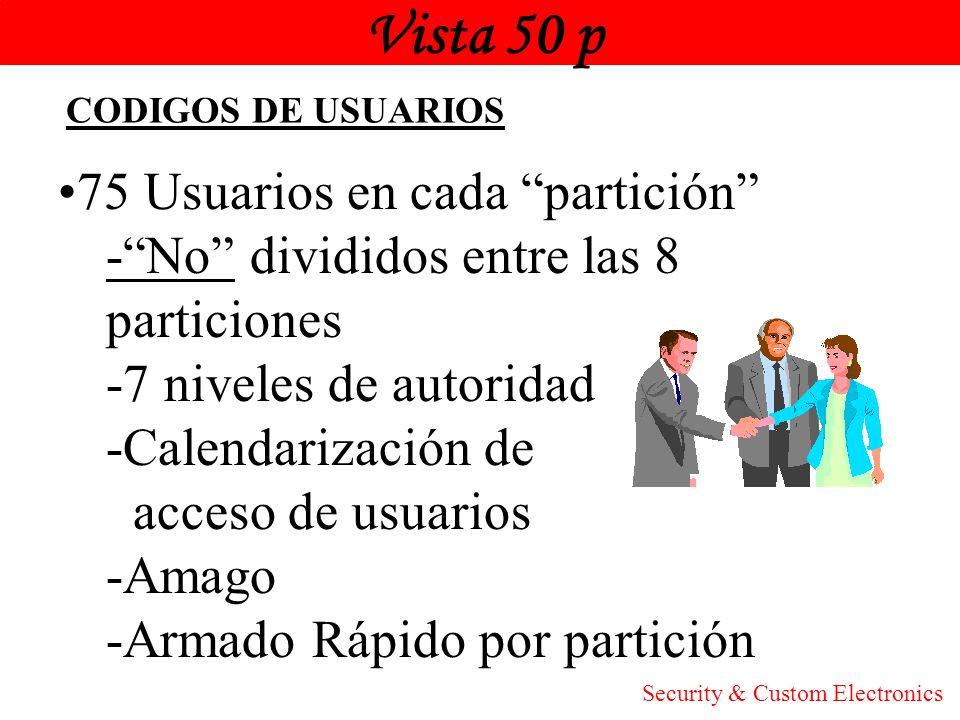

44 Vista 50 p 75 Usuarios en cada “partición”

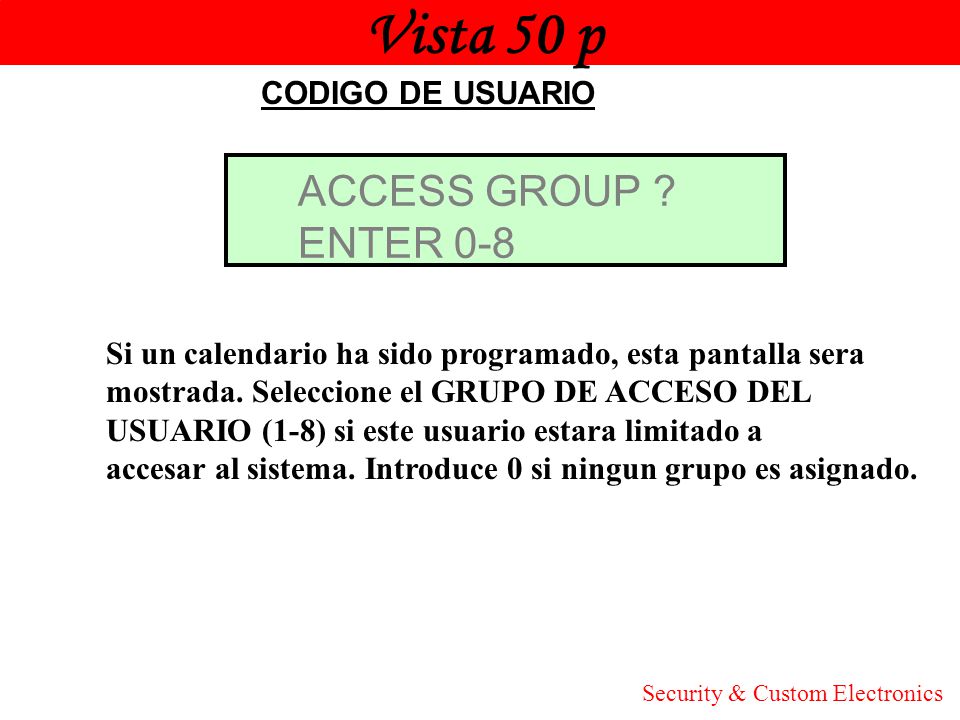

Honeywell CODIGOS DE USUARIOS 75 Usuarios en cada “partición” -“No” divididos entre las 8 particiones -7 niveles de autoridad -Calendarización de acceso de usuarios -Amago -Armado Rápido por partición Security & Custom Electronics

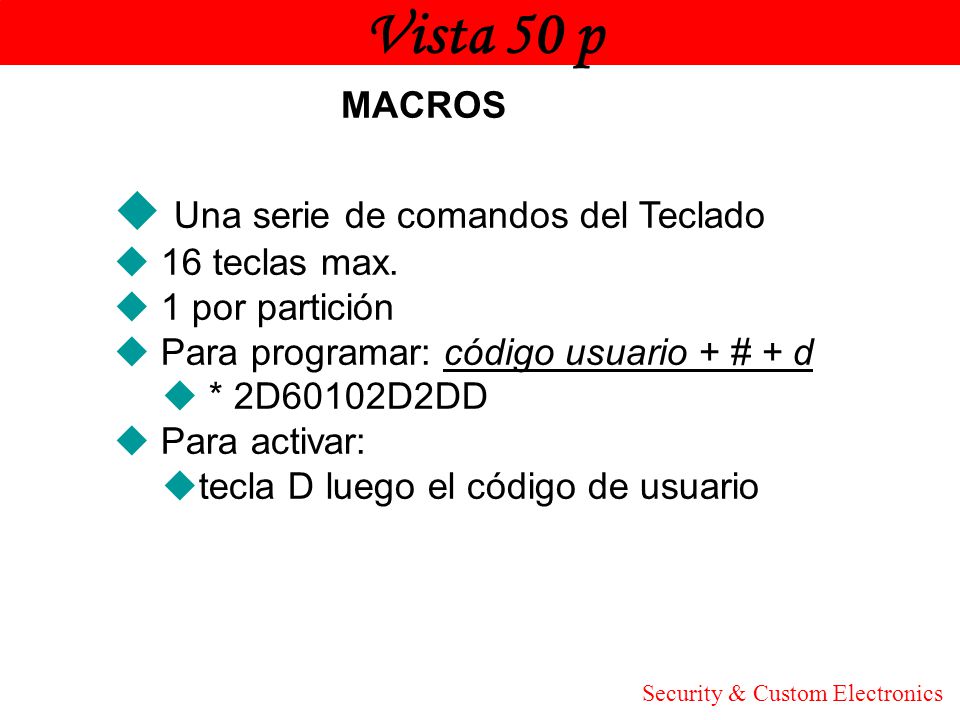

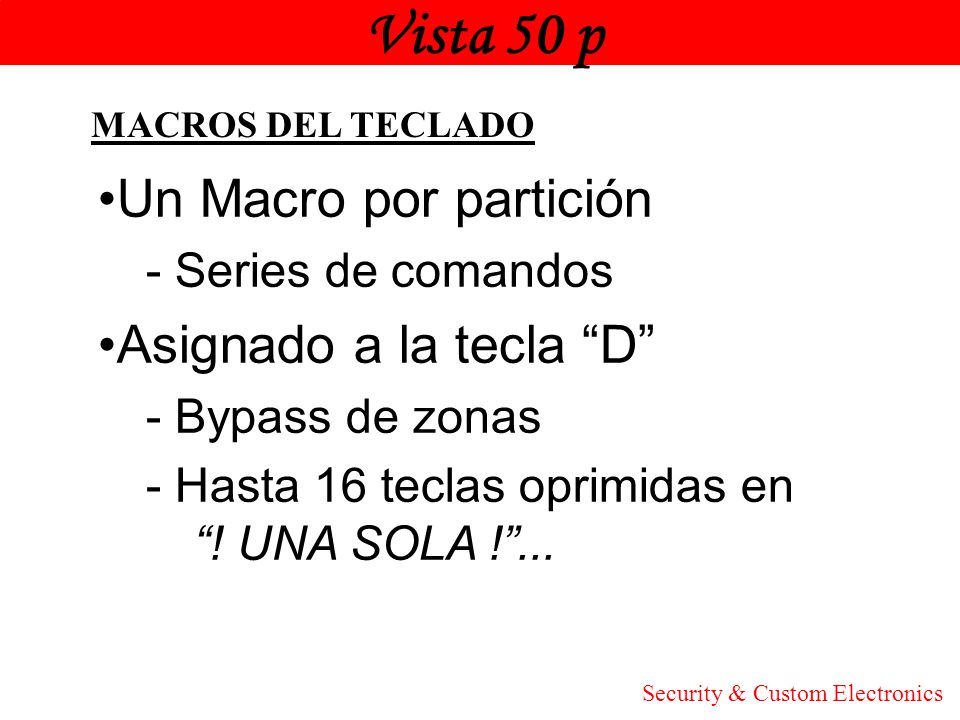

45 Vista 50 p Un Macro por partición Asignado a la tecla “D”
Honeywell MACROS DEL TECLADO Un Macro por partición - Series de comandos Asignado a la tecla “D” - Bypass de zonas - Hasta 16 teclas oprimidas en “! UNA SOLA !”... Security & Custom Electronics

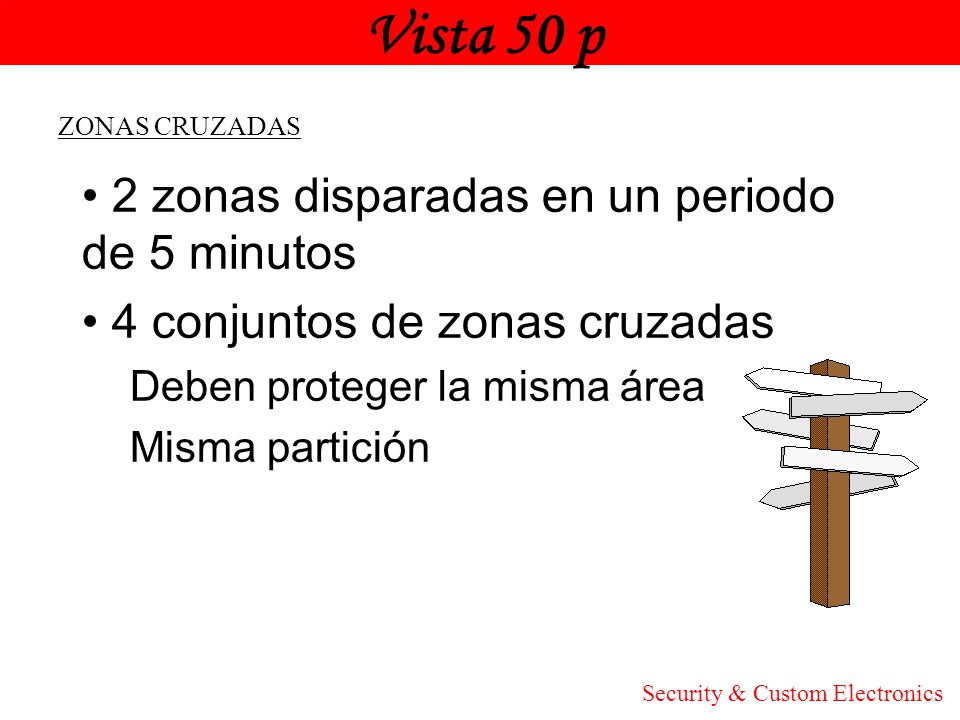

46 Vista 50 p 2 zonas disparadas en un periodo de 5 minutos
Honeywell ZONAS CRUZADAS 2 zonas disparadas en un periodo de 5 minutos 4 conjuntos de zonas cruzadas Deben proteger la misma área Misma partición Security & Custom Electronics

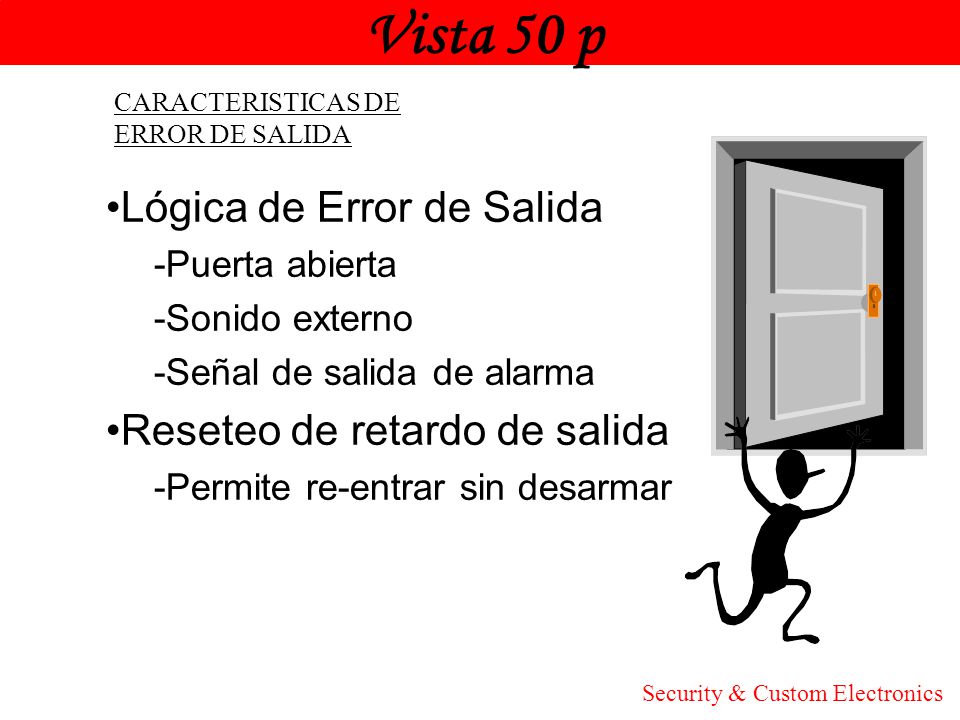

47 Vista 50 p Honeywell Lógica de Error de Salida
CARACTERISTICAS DE ERROR DE SALIDA Lógica de Error de Salida -Puerta abierta -Sonido externo -Señal de salida de alarma Reseteo de retardo de salida -Permite re-entrar sin desarmar Security & Custom Electronics

48 Vista 50 p Honeywell MANUAL DE USUARIO INTEGRADO Presionando y sosteniendo por 5 segundos cualquiera de las teclas de función del teclado, se desplegará una breve explicación de la función en el display Security & Custom Electronics

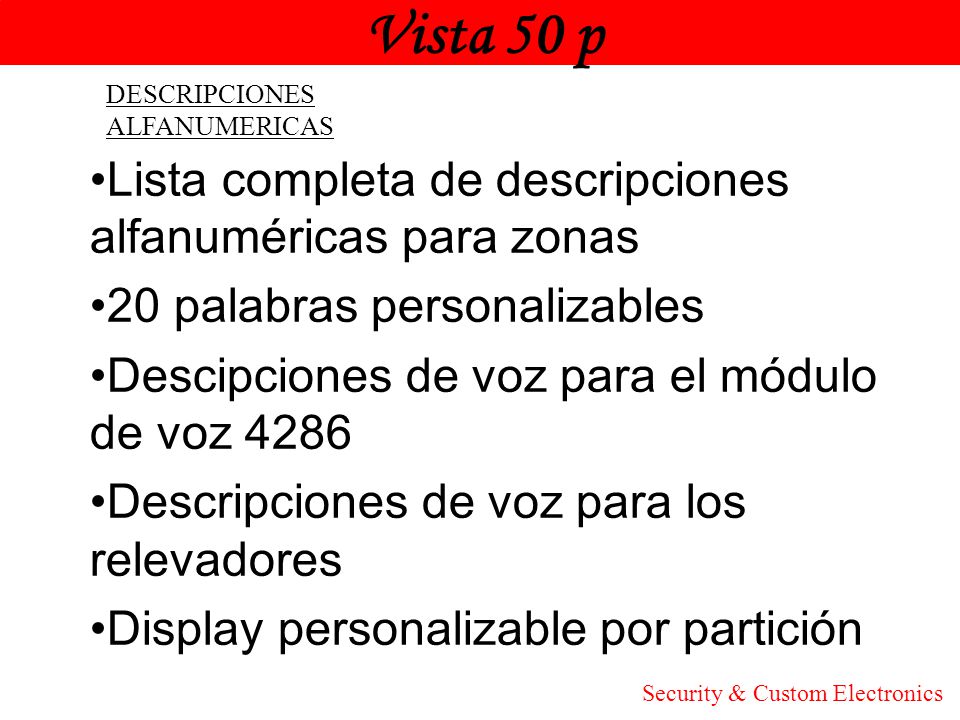

49 Vista 50 p Lista completa de descripciones alfanuméricas para zonas
Honeywell DESCRIPCIONES ALFANUMERICAS Lista completa de descripciones alfanuméricas para zonas 20 palabras personalizables Descipciones de voz para el módulo de voz 4286 Descripciones de voz para los relevadores Display personalizable por partición Security & Custom Electronics

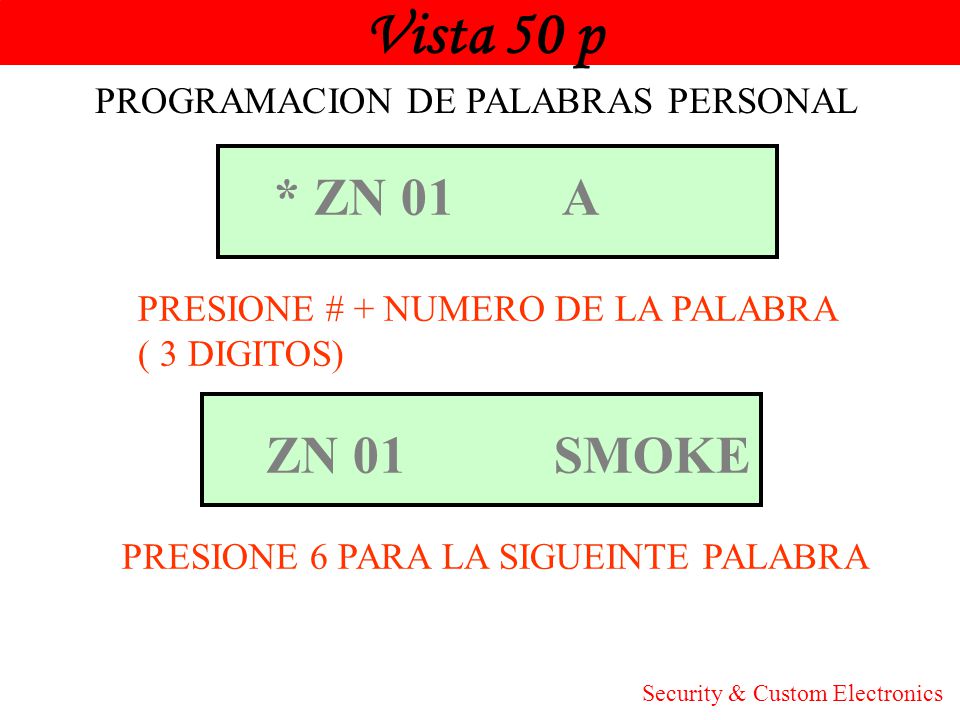

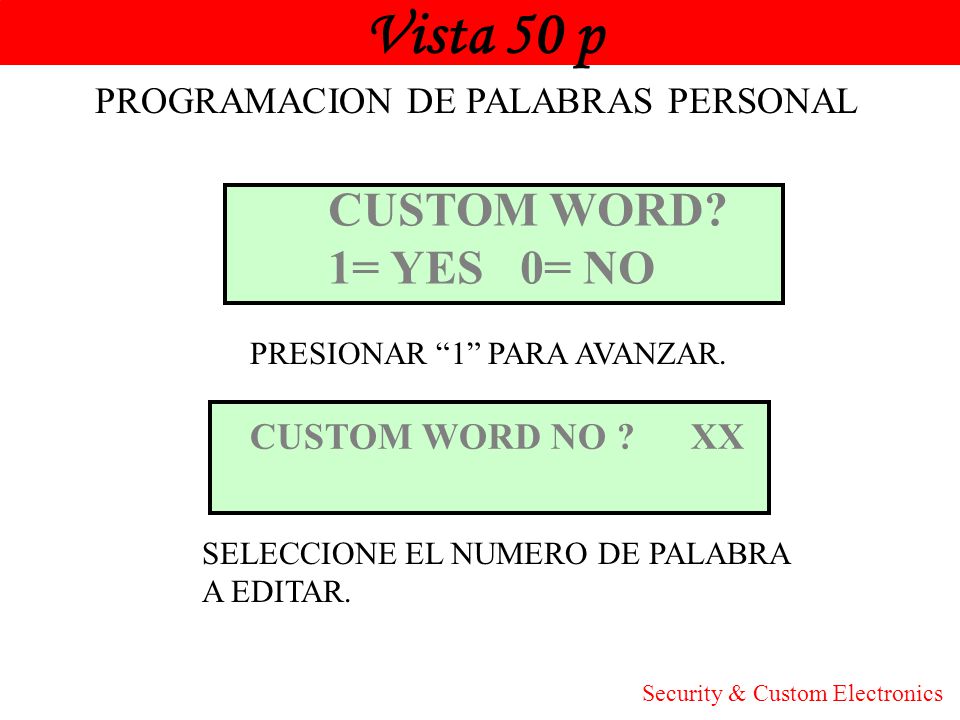

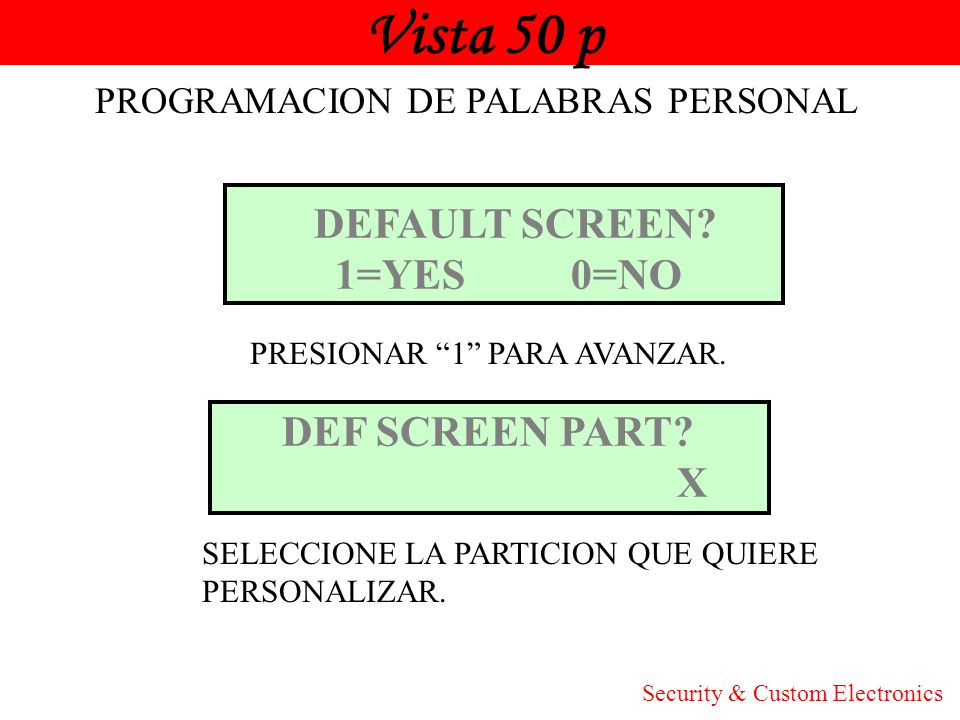

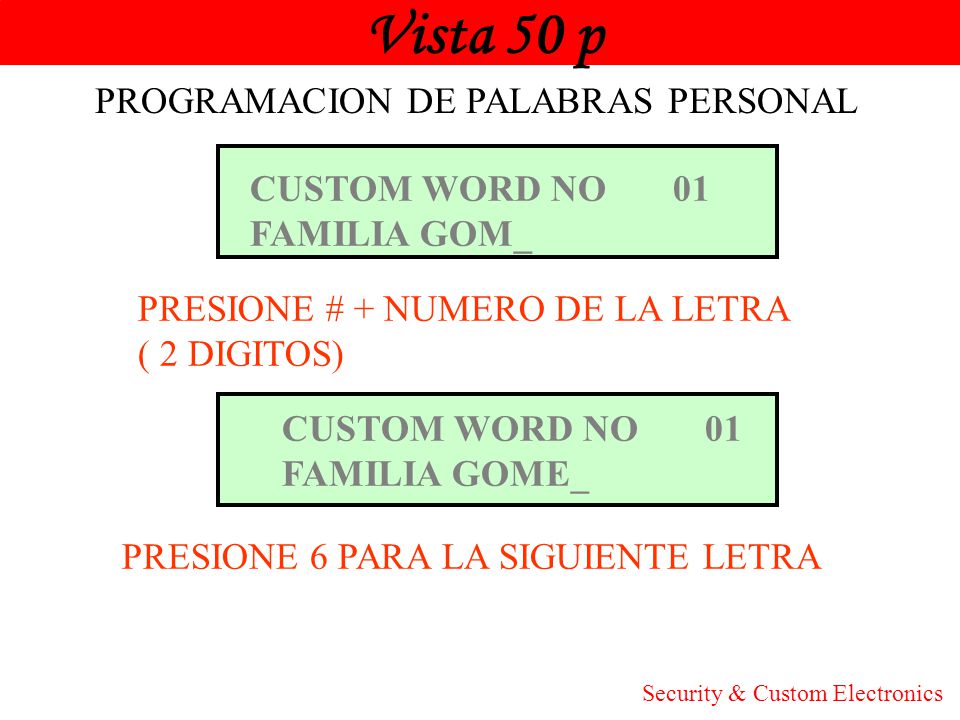

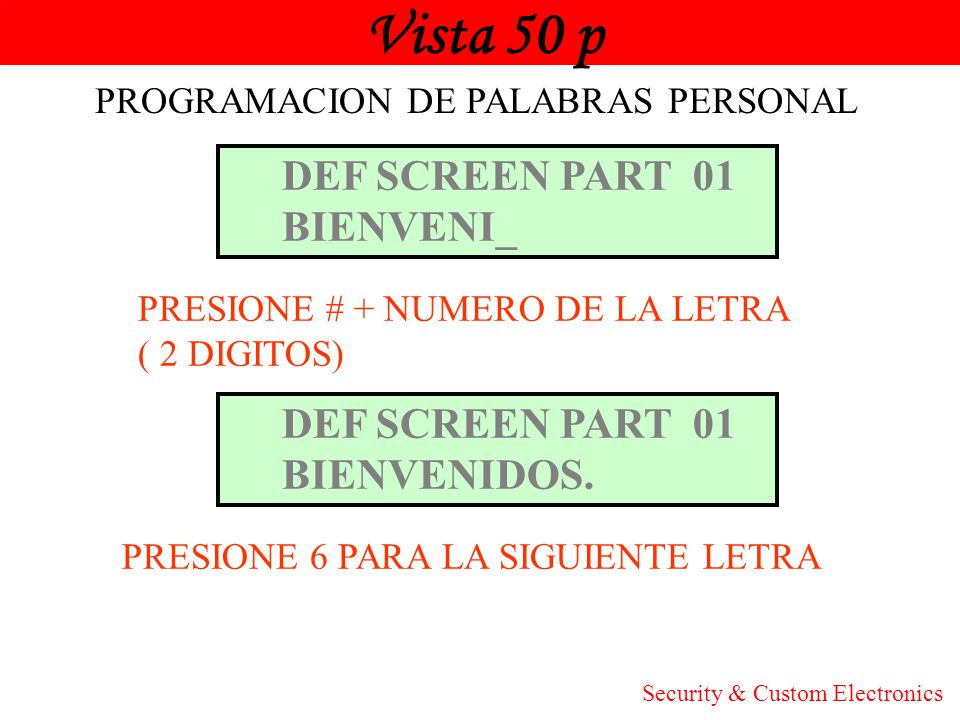

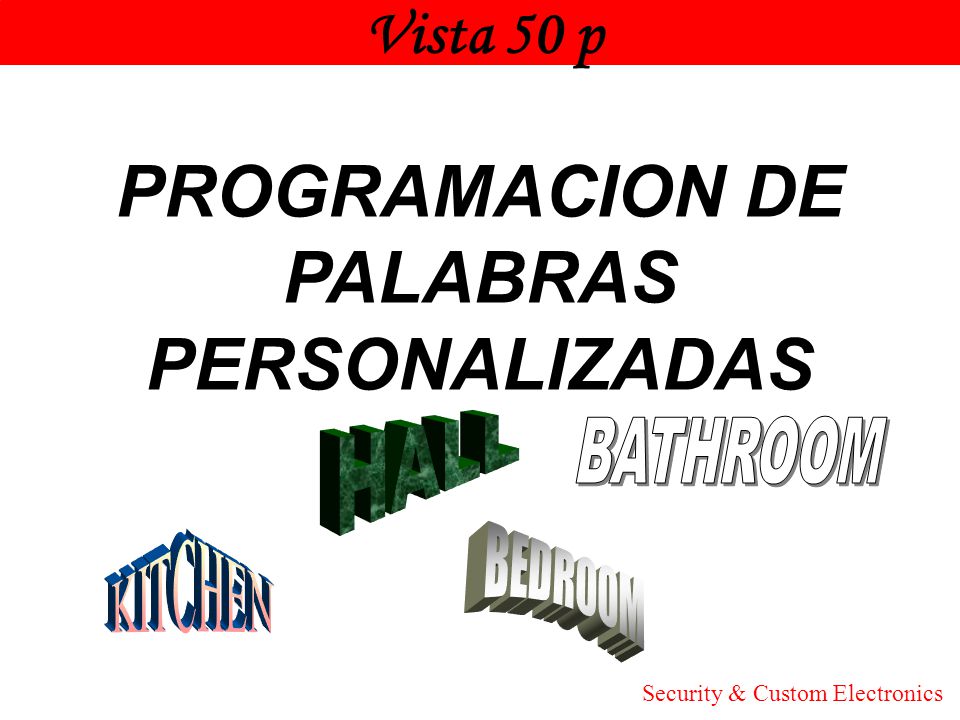

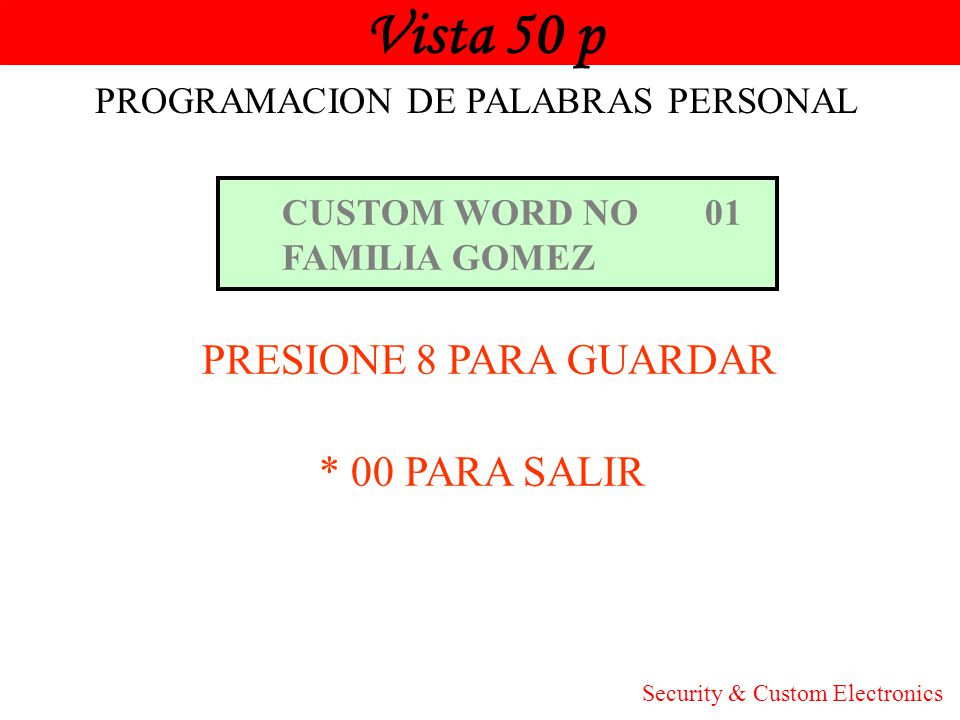

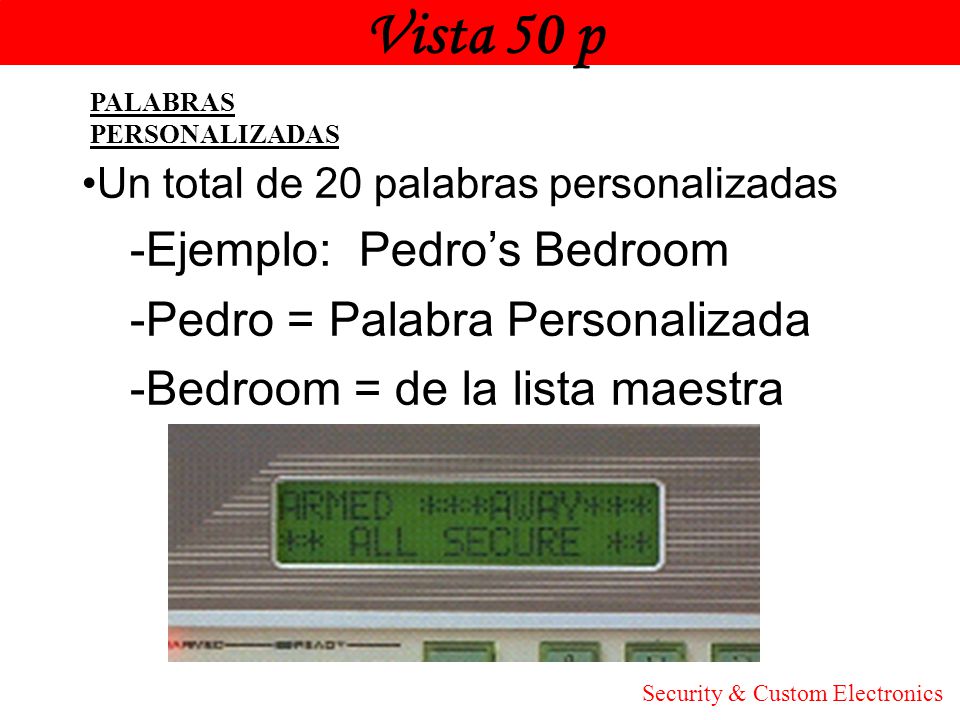

50 Vista 50 p -Ejemplo: Pedro’s Bedroom -Pedro = Palabra Personalizada
Honeywell PALABRAS PERSONALIZADAS Un total de 20 palabras personalizadas -Ejemplo: Pedro’s Bedroom -Pedro = Palabra Personalizada -Bedroom = de la lista maestra Security & Custom Electronics

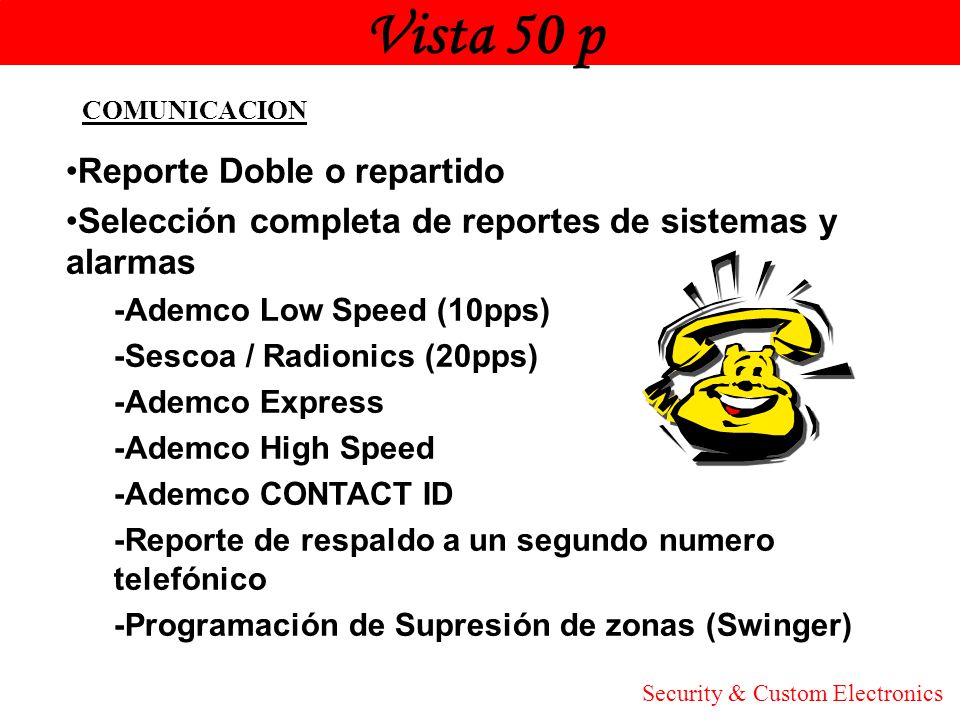

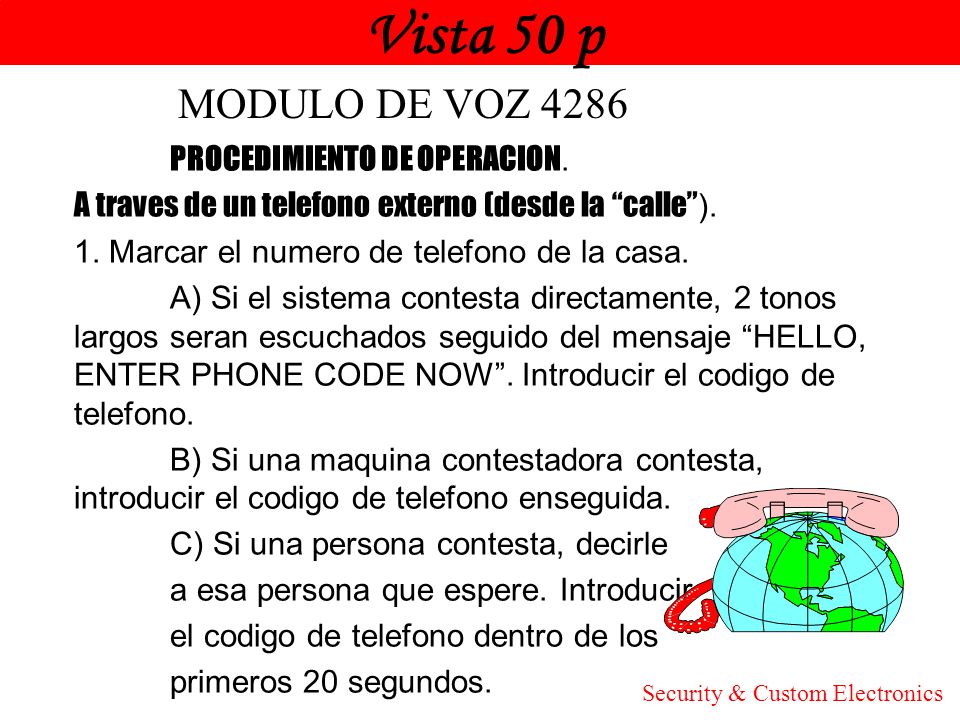

51 Vista 50 p Honeywell Reporte Doble o repartido
COMUNICACION Reporte Doble o repartido Selección completa de reportes de sistemas y alarmas -Ademco Low Speed (10pps) -Sescoa / Radionics (20pps) -Ademco Express -Ademco High Speed -Ademco CONTACT ID -Reporte de respaldo a un segundo numero telefónico -Programación de Supresión de zonas (Swinger) Security & Custom Electronics

52 Ademco Contact ID Recomendado
Vista 50 p Honeywell Opciones de Estación Central Códigos de Reporte de Estación Central Ademco Contact ID Recomendado 123-9 7755-3 1234 E Security & Custom Electronics

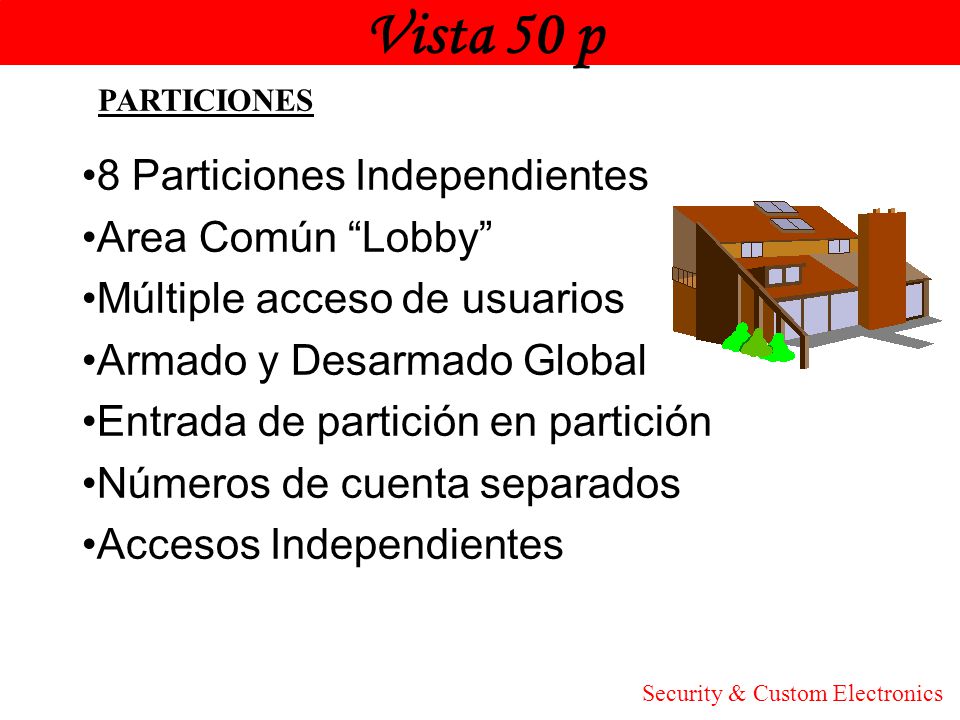

53 Vista 50 p Honeywell 8 Particiones Independientes Area Común “Lobby”
Múltiple acceso de usuarios Armado y Desarmado Global Entrada de partición en partición Números de cuenta separados Accesos Independientes Security & Custom Electronics

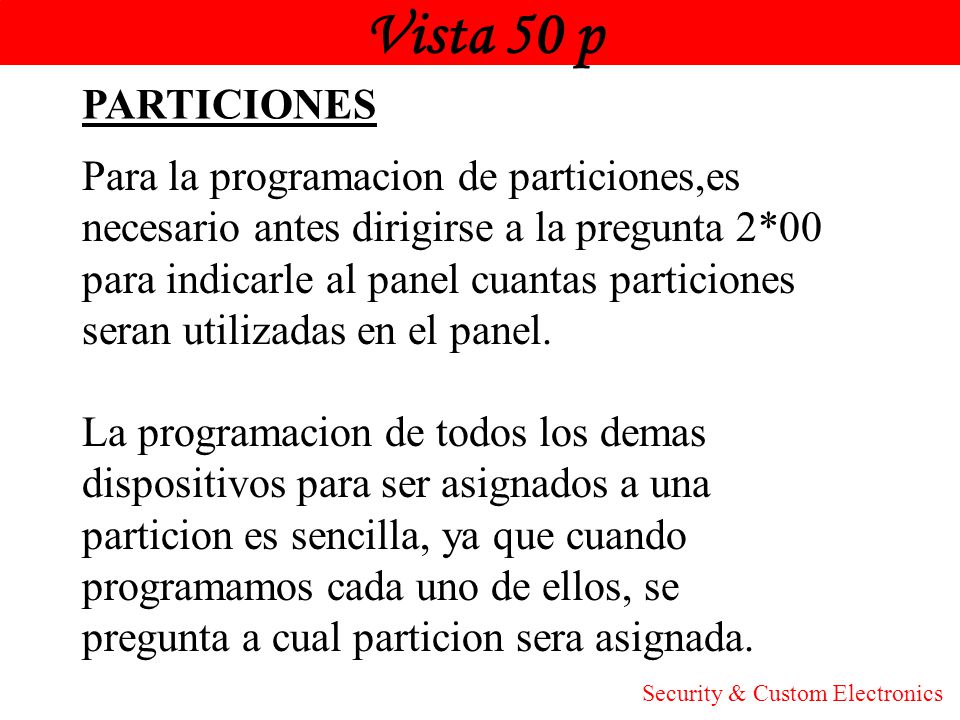

54 Vista 50 p Honeywell PARTICIONES
Para la programacion de particiones,es necesario antes dirigirse a la pregunta 2*00 para indicarle al panel cuantas particiones seran utilizadas en el panel. La programacion de todos los demas dispositivos para ser asignados a una particion es sencilla, ya que cuando programamos cada uno de ellos, se pregunta a cual particion sera asignada. Security & Custom Electronics

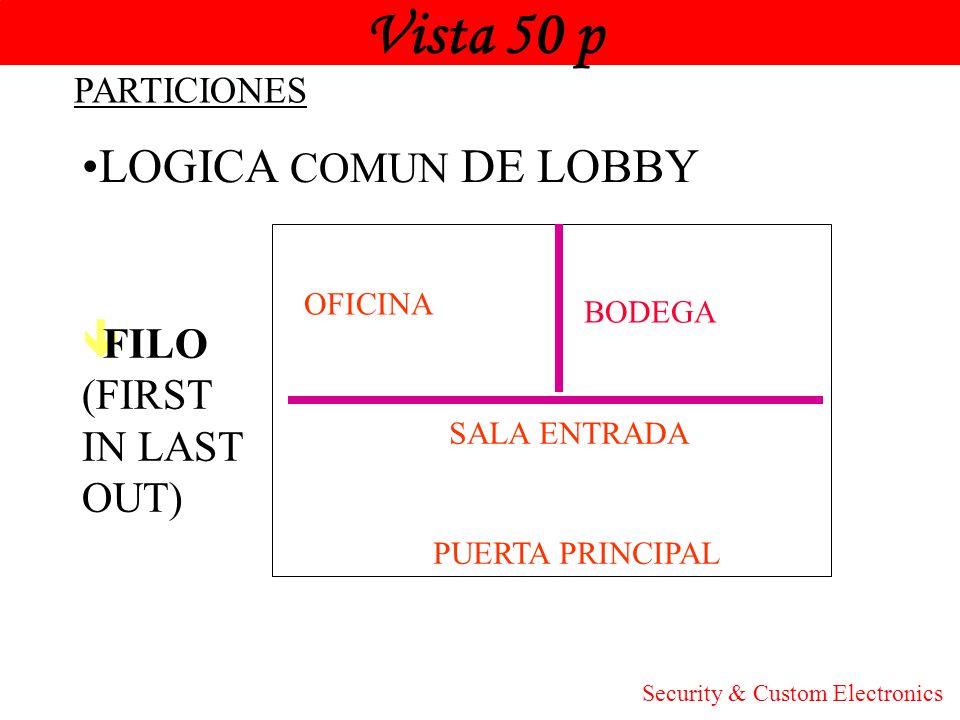

55 Vista 50 p LOGICA COMUN DE LOBBY Honeywell FILO (FIRST IN LAST OUT)
PARTICIONES LOGICA COMUN DE LOBBY OFICINA SALA ENTRADA PUERTA PRINCIPAL BODEGA FILO (FIRST IN LAST OUT) Security & Custom Electronics

56 Vista 50 p PARTICION MASTER Honeywell PARTICION 9 PARTICIONES
SYSTEM STATUS R A S B M I N * PARTICION 9 Security & Custom Electronics

57 Vista 50 p USTED DEBE SABER: -CONFIGURACION DE ZONAS -PARTICIONES
Honeywell SUMARIO USTED DEBE SABER: -CONFIGURACION DE ZONAS -PARTICIONES -DISPOSITIVOS PERIFERICOS -CARACTERISTICAS Security & Custom Electronics

58 Vista 50 p Honeywell FINAL DEL MODULO 1 Security & Custom Electronics

59 VISTA 50P MODULO 2 Vista 50 p CONEXIONES Honeywell MODULO 2
Security & Custom Electronics

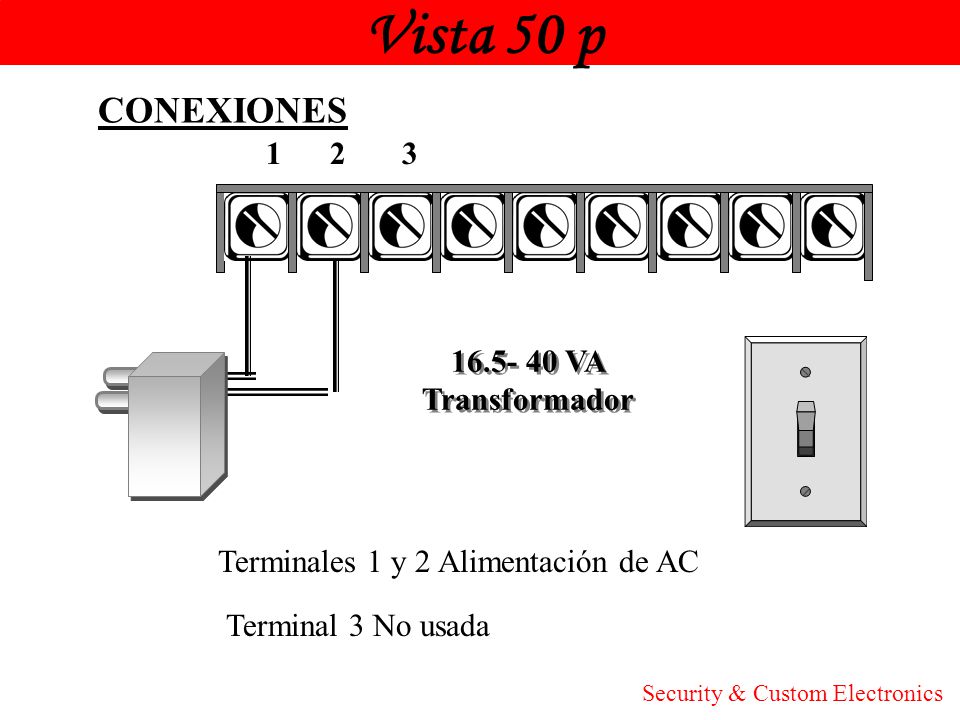

60 Vista 50 p Honeywell CONEXIONES 1 2 3 16.5- 40 VA Transformador
Terminales 1 y 2 Alimentación de AC Terminal 3 No usada Security & Custom Electronics

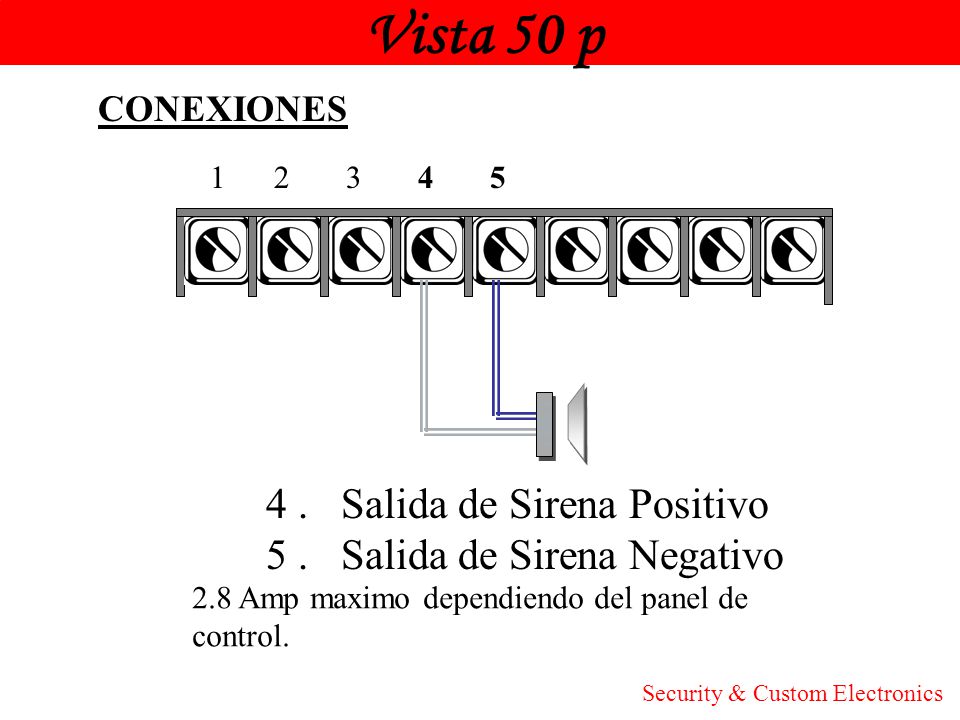

61 Vista 50 p Honeywell 4 . Salida de Sirena Positivo
CONEXIONES 1 2 3 4 5 4 . Salida de Sirena Positivo 5 . Salida de Sirena Negativo 2.8 Amp maximo dependiendo del panel de control. Security & Custom Electronics

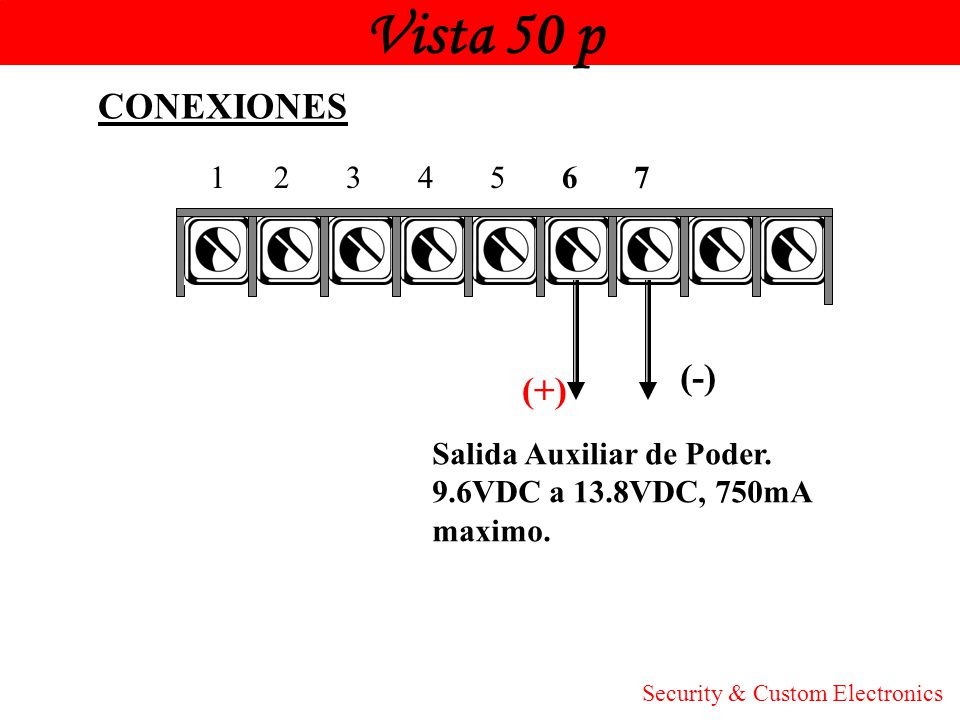

62 Vista 50 p Honeywell CONEXIONES (-) (+) 1 2 3 4 5 6 7
Salida Auxiliar de Poder. 9.6VDC a 13.8VDC, 750mA maximo. Security & Custom Electronics

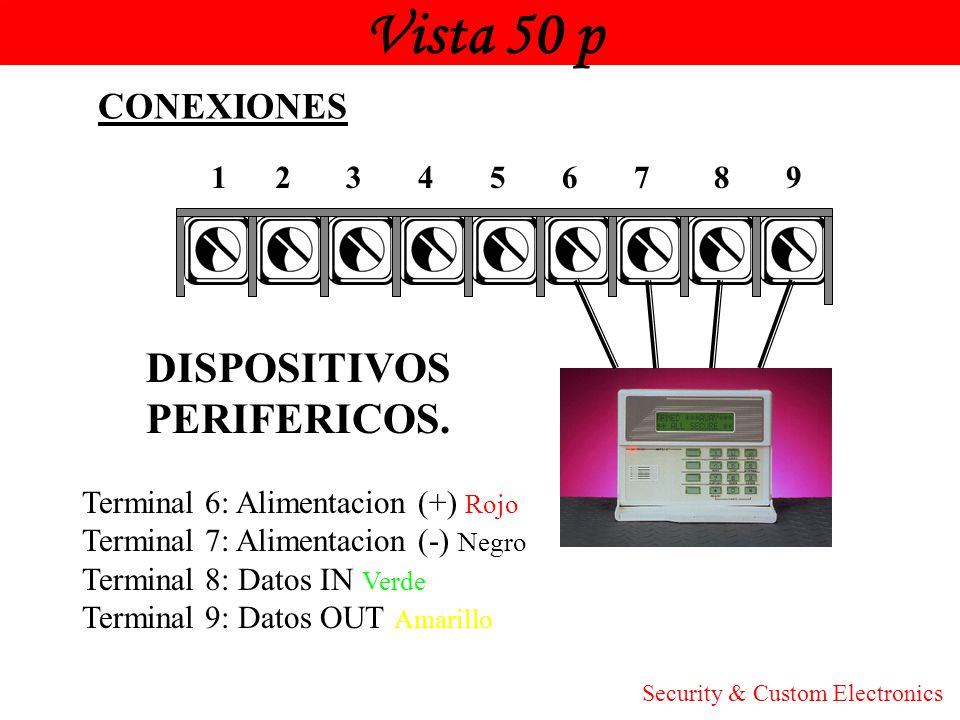

63 Vista 50 p Honeywell DISPOSITIVOS PERIFERICOS. CONEXIONES 1 2 3 4 5 6
7 8 9 DISPOSITIVOS PERIFERICOS. Terminal 6: Alimentacion (+) Rojo Terminal 7: Alimentacion (-) Negro Terminal 8: Datos IN Verde Terminal 9: Datos OUT Amarillo Security & Custom Electronics

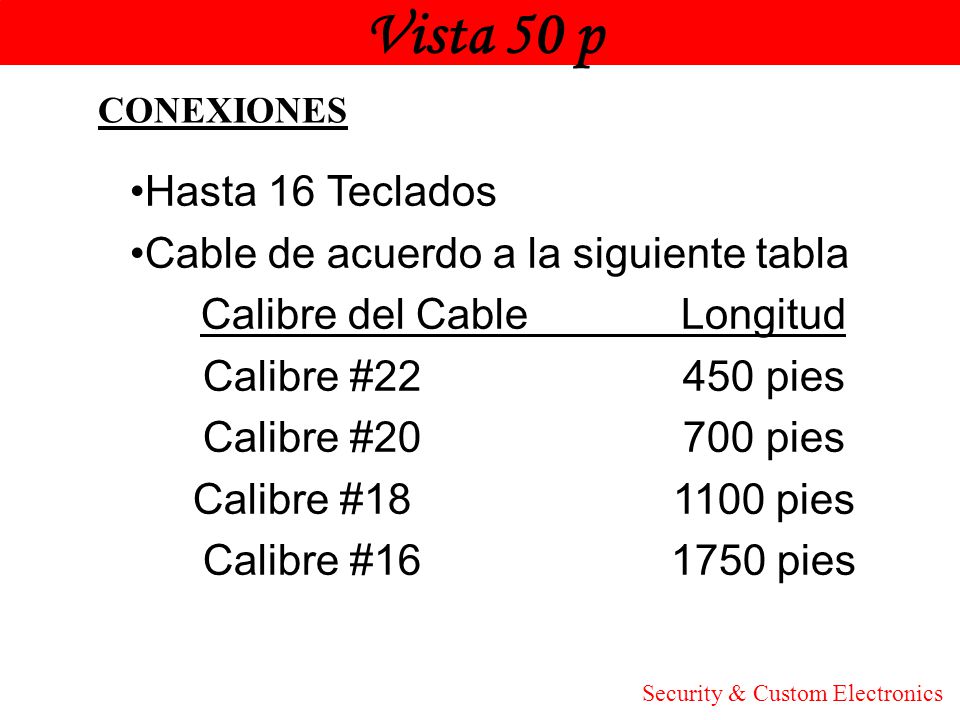

64 Calibre del Cable Longitud
Vista 50 p Honeywell CONEXIONES Hasta 16 Teclados Cable de acuerdo a la siguiente tabla Calibre del Cable Longitud Calibre # pies Calibre # pies Calibre # pies Calibre # pies Security & Custom Electronics

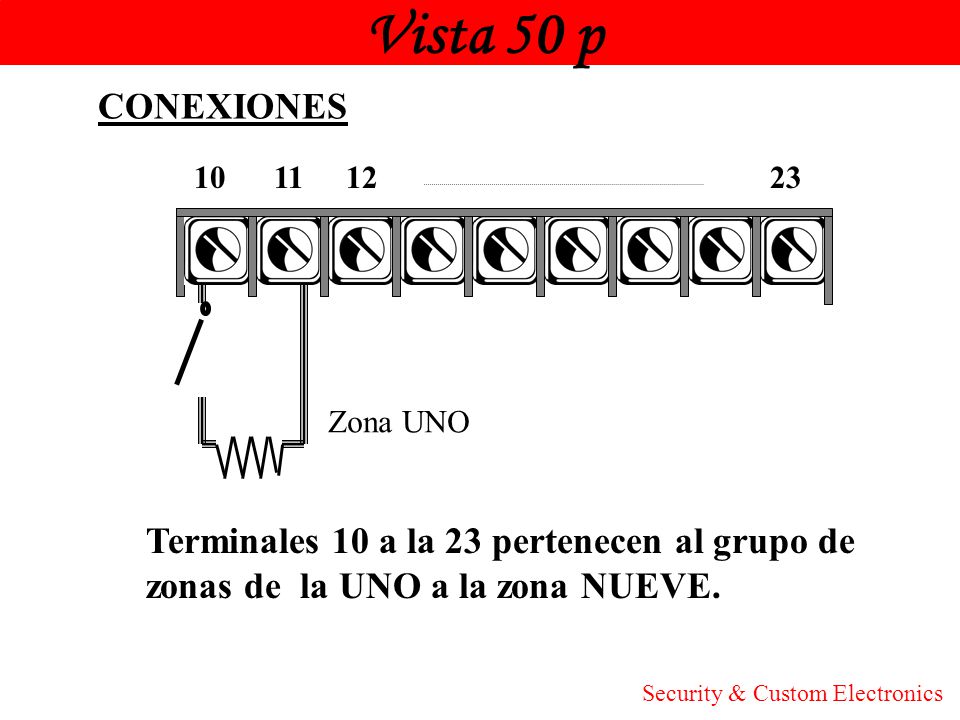

65 Vista 50 p Honeywell CONEXIONES
10 11 12 23 Zona UNO Terminales 10 a la 23 pertenecen al grupo de zonas de la UNO a la zona NUEVE. Security & Custom Electronics

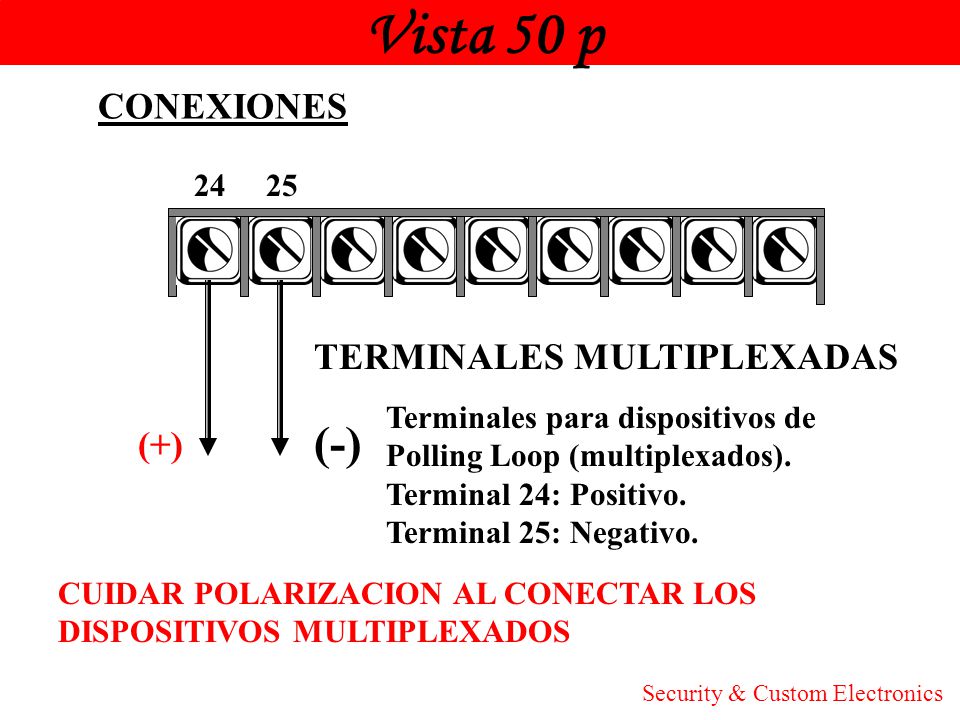

66 Vista 50 p (-) Honeywell CONEXIONES TERMINALES MULTIPLEXADAS (+) 24 25
Terminales para dispositivos de Polling Loop (multiplexados). Terminal 24: Positivo. Terminal 25: Negativo. (-) (+) CUIDAR POLARIZACION AL CONECTAR LOS DISPOSITIVOS MULTIPLEXADOS Security & Custom Electronics

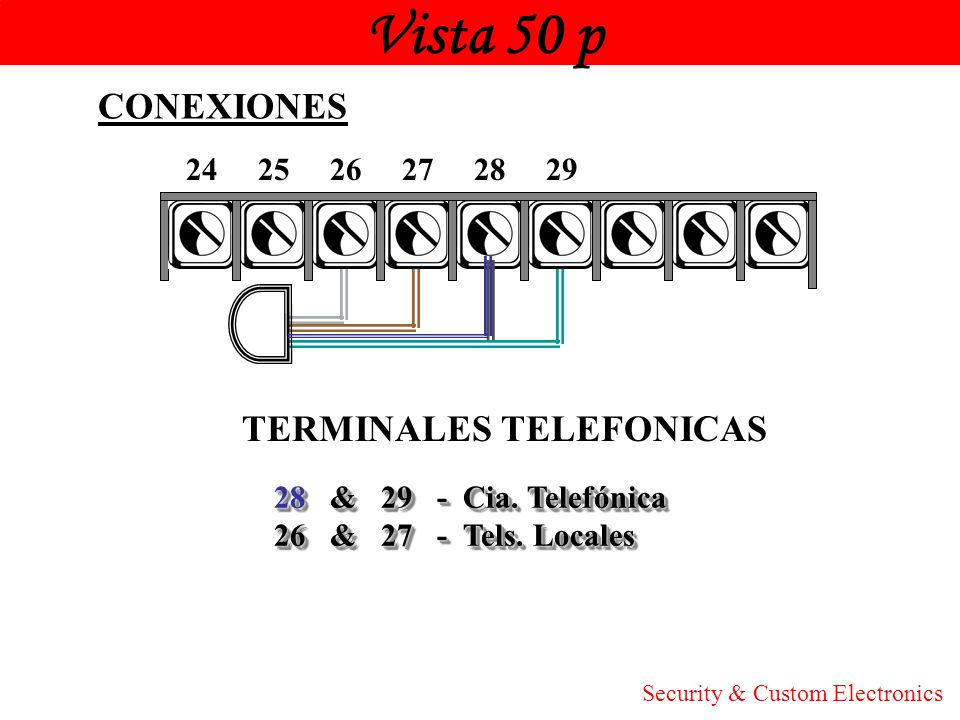

67 Vista 50 p Honeywell CONEXIONES TERMINALES TELEFONICAS 24 25 26 27 28
29 TERMINALES TELEFONICAS 28 & Cia. Telefónica 26 & Tels. Locales Security & Custom Electronics

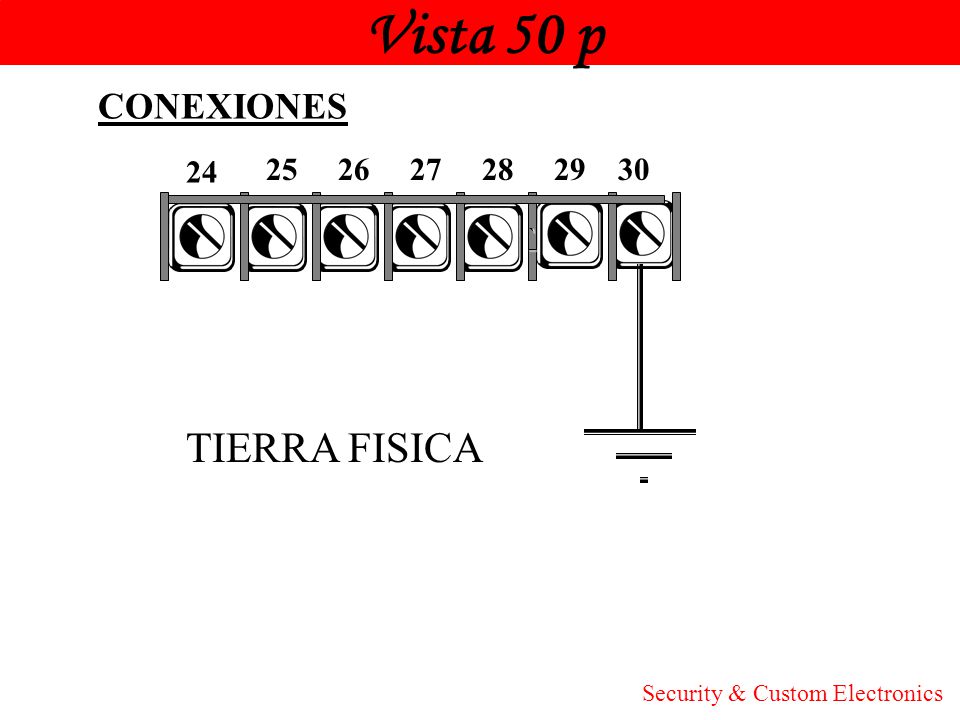

68 Vista 50 p Honeywell TIERRA FISICA CONEXIONES 24 25 26 27 28 29 30 `
Security & Custom Electronics

69 Vista 50 p Honeywell FINAL DEL MODULO 2 Security & Custom Electronics

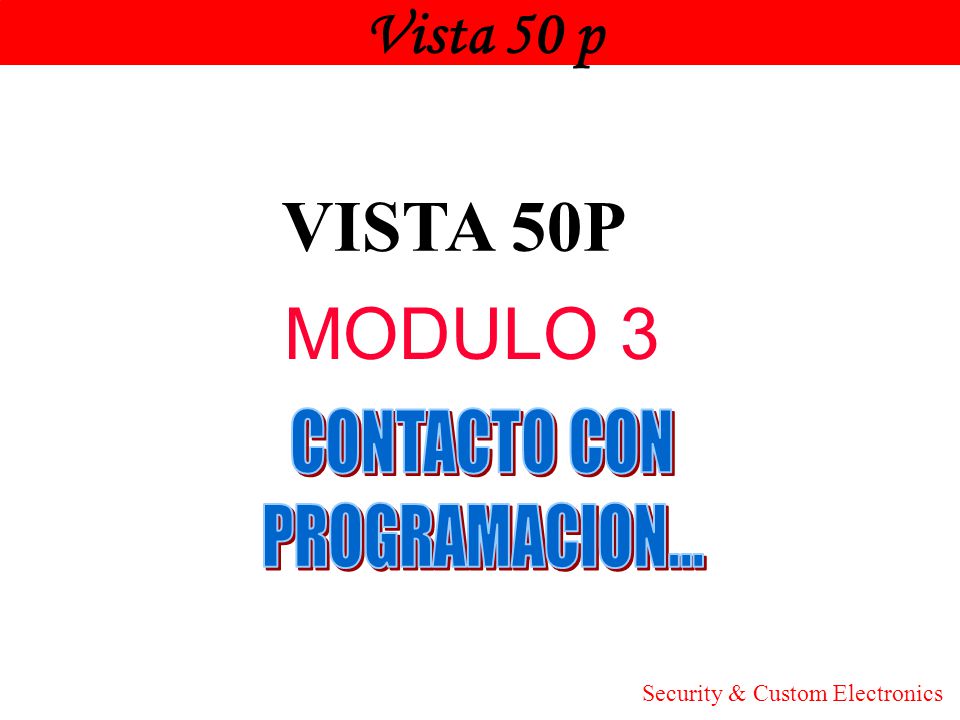

70 VISTA 50P MODULO 3 Vista 50 p CONTACTO CON PROGRAMACION... Honeywell
Security & Custom Electronics

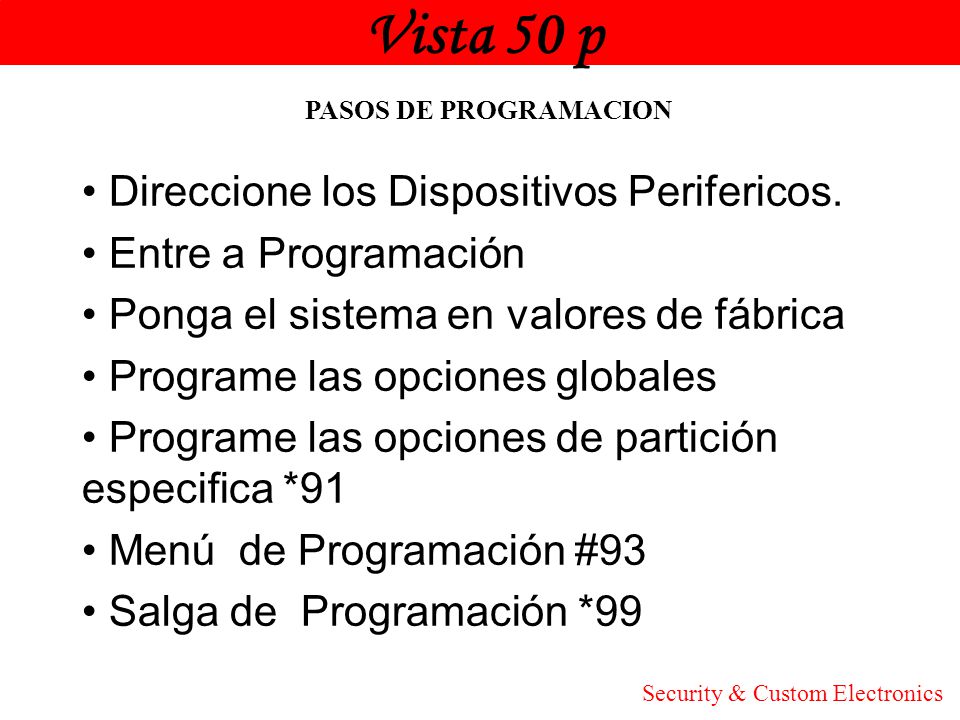

71 Vista 50 p Honeywell Direccione los Dispositivos Perifericos.
PASOS DE PROGRAMACION Direccione los Dispositivos Perifericos. Entre a Programación Ponga el sistema en valores de fábrica Programe las opciones globales Programe las opciones de partición especifica *91 Menú de Programación #93 Salga de Programación *99 Security & Custom Electronics

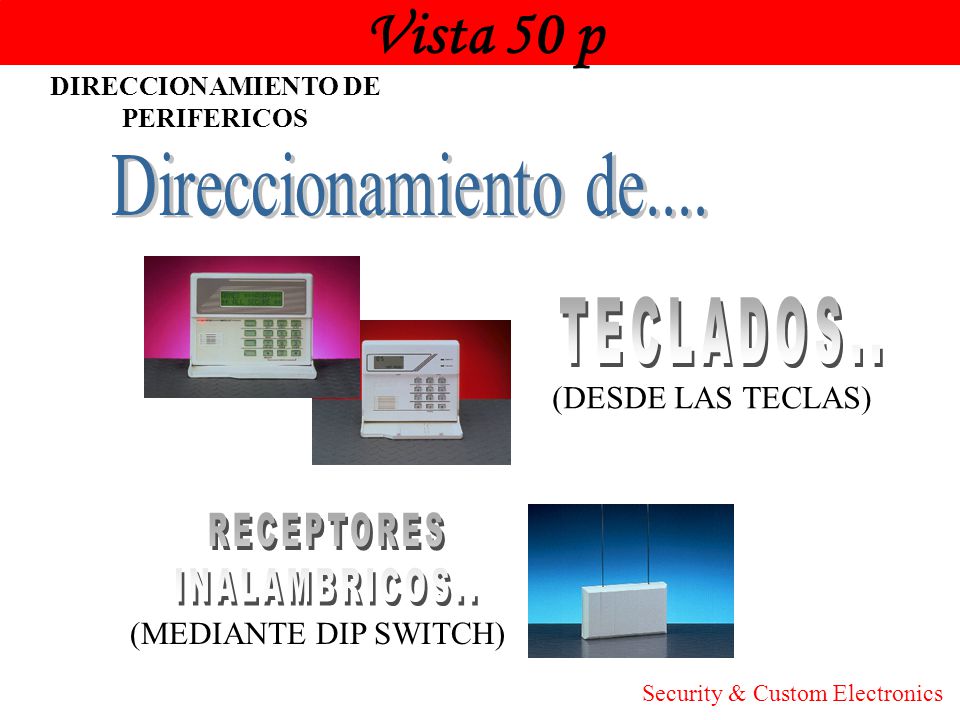

72 DIRECCIONAMIENTO DE PERIFERICOS
Vista 50 p Honeywell DIRECCIONAMIENTO DE PERIFERICOS Direccionamiento de.... TECLADOS.. (DESDE LAS TECLAS) RECEPTORES INALAMBRICOS.. (MEDIANTE DIP SWITCH) Security & Custom Electronics

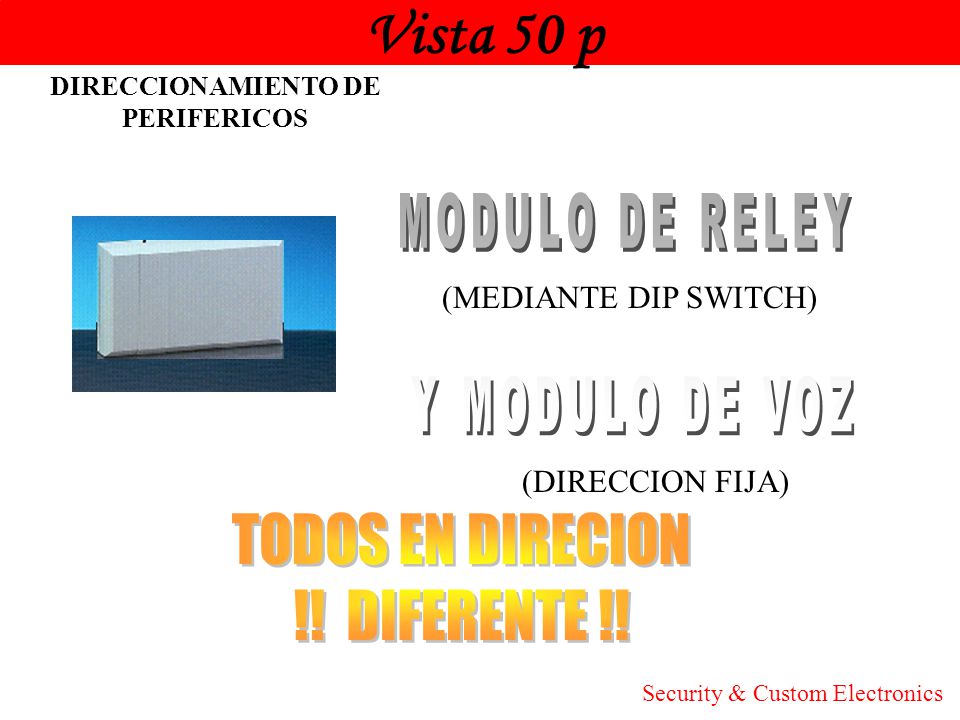

73 DIRECCIONAMIENTO DE PERIFERICOS

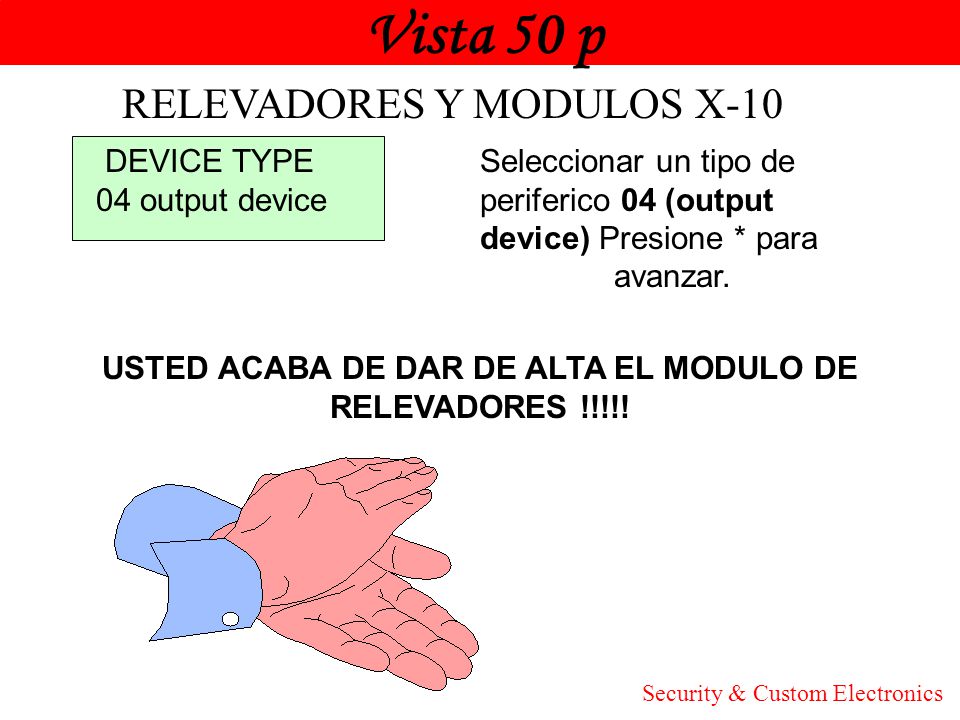

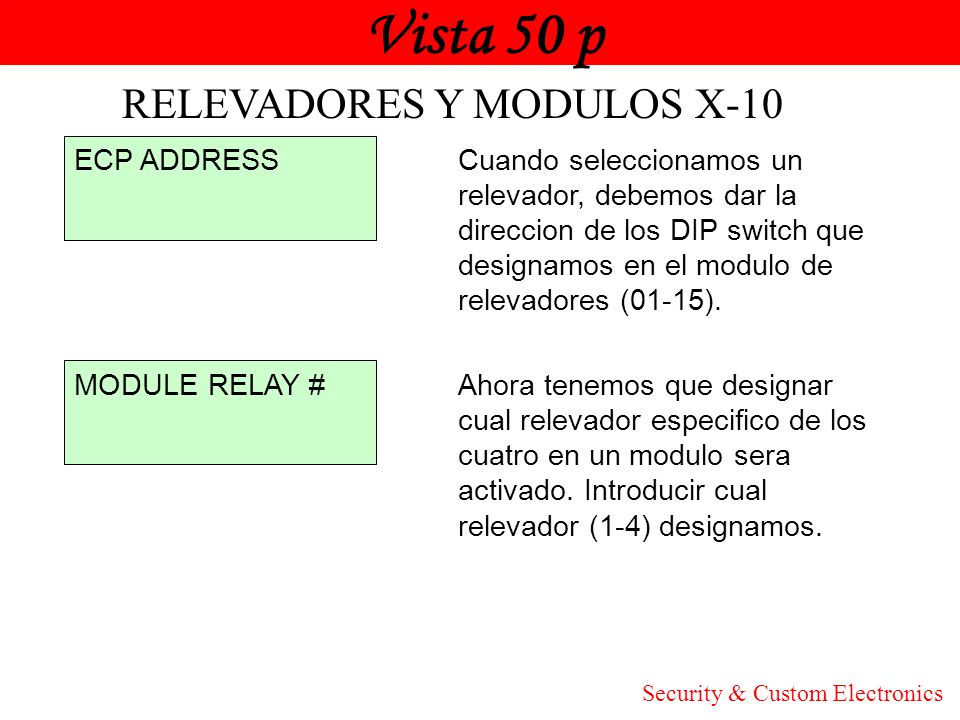

Vista 50 p Honeywell DIRECCIONAMIENTO DE PERIFERICOS MODULO DE RELEY Y MODULO DE VOZ (MEDIANTE DIP SWITCH) (DIRECCION FIJA) TODOS EN DIRECION !! DIFERENTE !! Security & Custom Electronics

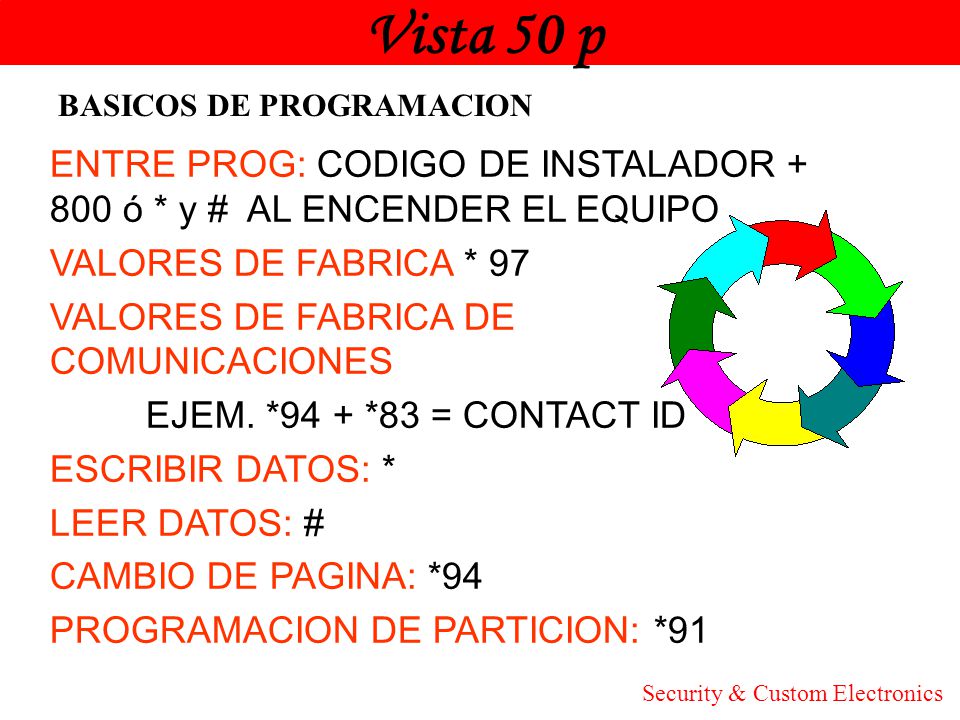

74 Vista 50 p Honeywell BASICOS DE PROGRAMACION ENTRE PROG: CODIGO DE INSTALADOR ó * y # AL ENCENDER EL EQUIPO VALORES DE FABRICA * 97 VALORES DE FABRICA DE COMUNICACIONES EJEM. *94 + *83 = CONTACT ID ESCRIBIR DATOS: * LEER DATOS: # CAMBIO DE PAGINA: *94 PROGRAMACION DE PARTICION: *91 Security & Custom Electronics

75 Vista 50 p MENU DE PROG AMIGABLE: # 93
Honeywell BASICOS DE PROGRAMACION MENU DE PROG AMIGABLE: # 93 SALIR DE PROGRAMACION: * 99 ó *98 CALENDARIZACION: Codigo usuario + # 80 ( Fuera del modo de programación) Security & Custom Electronics

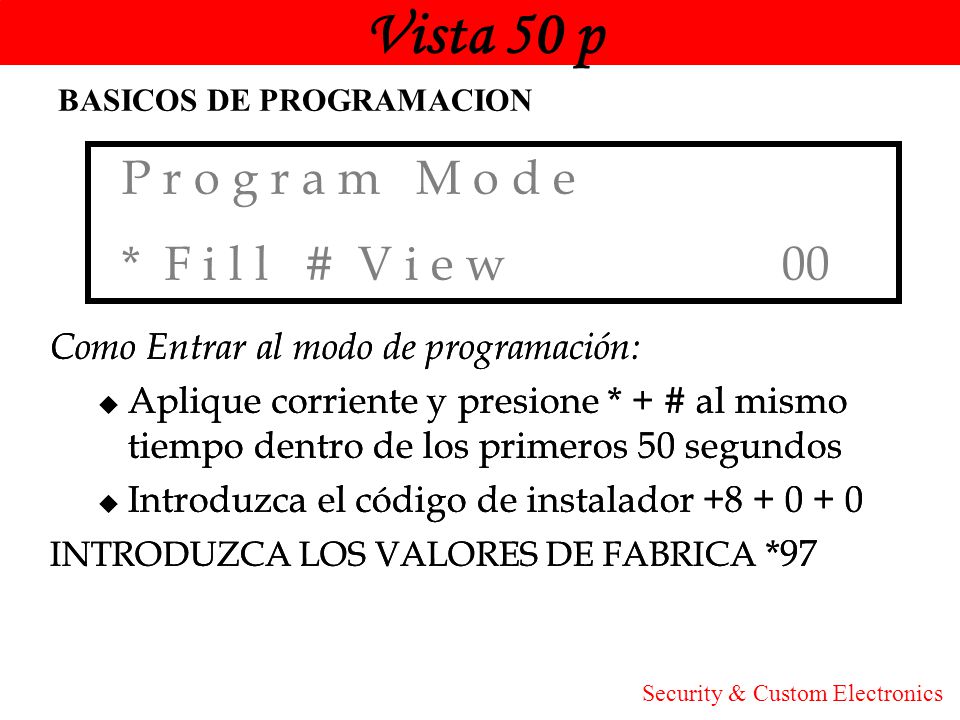

76 Vista 50 p P r o g r a m M o d e * F i l l # V i e w 00 Honeywell
BASICOS DE PROGRAMACION P r o g r a m M o d e * F i l l # V i e w Como Entrar al modo de programación: Aplique corriente y presione * + # al mismo tiempo dentro de los primeros 50 segundos Introduzca el código de instalador INTRODUZCA LOS VALORES DE FABRICA *97 Security & Custom Electronics

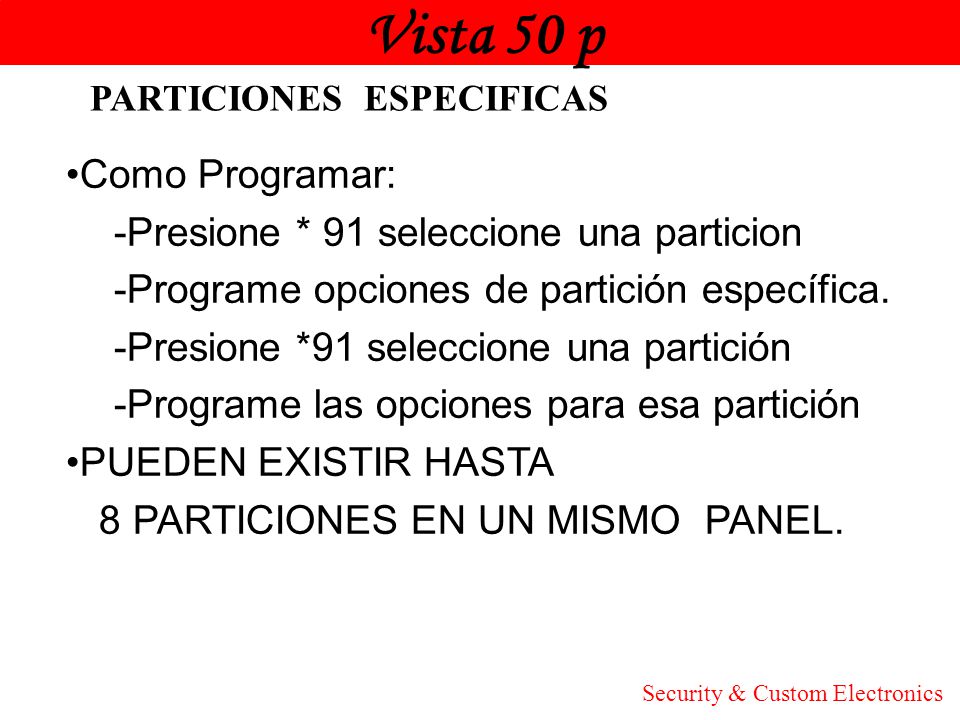

77 Vista 50 p Honeywell Como Programar:
PARTICIONES ESPECIFICAS Como Programar: -Presione * 91 seleccione una particion -Programe opciones de partición específica. -Presione *91 seleccione una partición -Programe las opciones para esa partición PUEDEN EXISTIR HASTA 8 PARTICIONES EN UN MISMO PANEL. Security & Custom Electronics

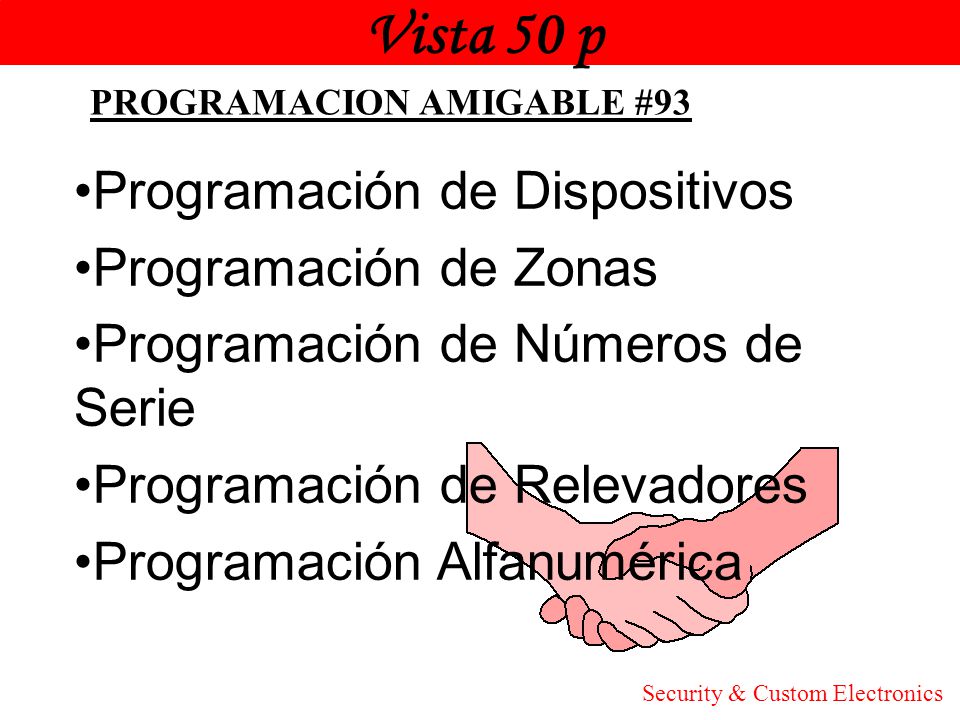

78 Vista 50 p Programación de Dispositivos Programación de Zonas
Honeywell PROGRAMACION AMIGABLE #93 Programación de Dispositivos Programación de Zonas Programación de Números de Serie Programación de Relevadores Programación Alfanumérica Security & Custom Electronics

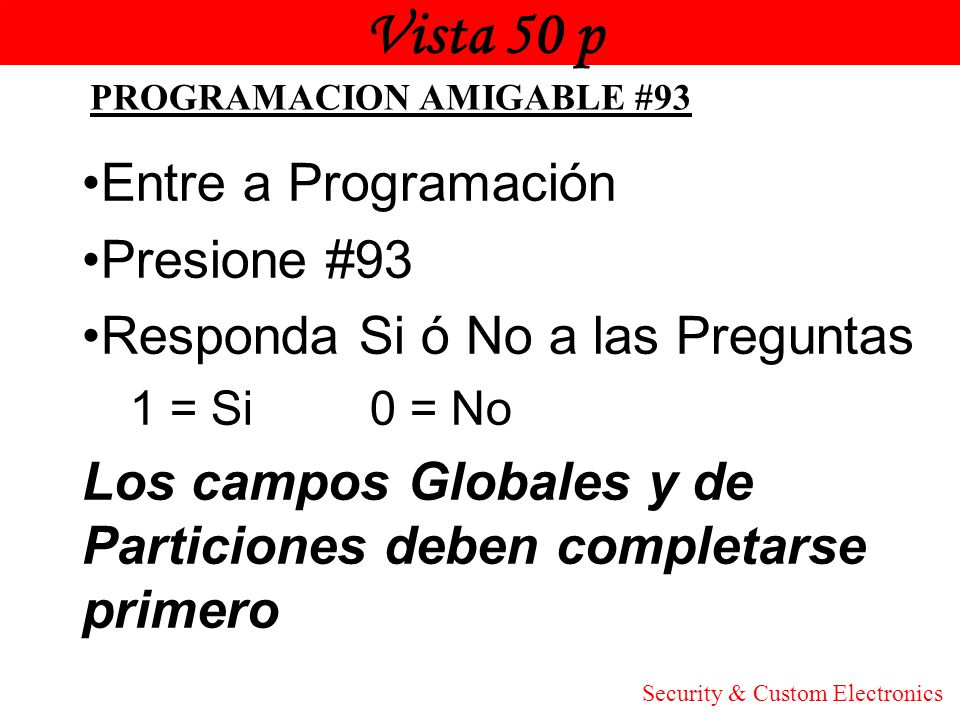

79 Vista 50 p Entre a Programación Presione #93
Honeywell PROGRAMACION AMIGABLE #93 Entre a Programación Presione #93 Responda Si ó No a las Preguntas 1 = Si 0 = No Los campos Globales y de Particiones deben completarse primero Security & Custom Electronics

80 Vista 50 p DEVICE PROG Honeywell 0=NO 1=YES
PROGRAMACION DE DISPOSITIVOS PERIFERICOS DEVICE PROG 0=NO 1=YES EN ESTA SECCION SE DAN DE ALTA TODOS LOS DISPOSITIVOS PERIFERICOS (TECLADOS, RECEPTOR INALAMBRICO, MODULO DE RELEY MODULO DE VOZ,ETC.) TODOS LOS DISPOSITIVOS SE CONECTAN AL BUS DE DATOS DEL TECLADO, DEBEN TENER UNA DIRECCION UNICA * ESTE DEBE DE SER EL PRIMER PASO SI SE UTILIZAN INALAMBRICOS Security & Custom Electronics

81 Vista 50 p DEVICE ADDRESS 01-31, 00= QUIT Honeywell
PROGRAMACION DE DISPOSITIVOS PERIFERICOS DEVICE ADDRESS 01-31, 00= QUIT Seleccione la direccion del dispositivo periferico y presione * para avanzar. * MODULO VIP UTILIZA DIRECCION 04 SOLAMENTE * La dirección para el teclado alfanumérico es 00, en partición 1 Security & Custom Electronics

82 Vista 50 p 0 1 D E V I C E T Y P E Honeywell

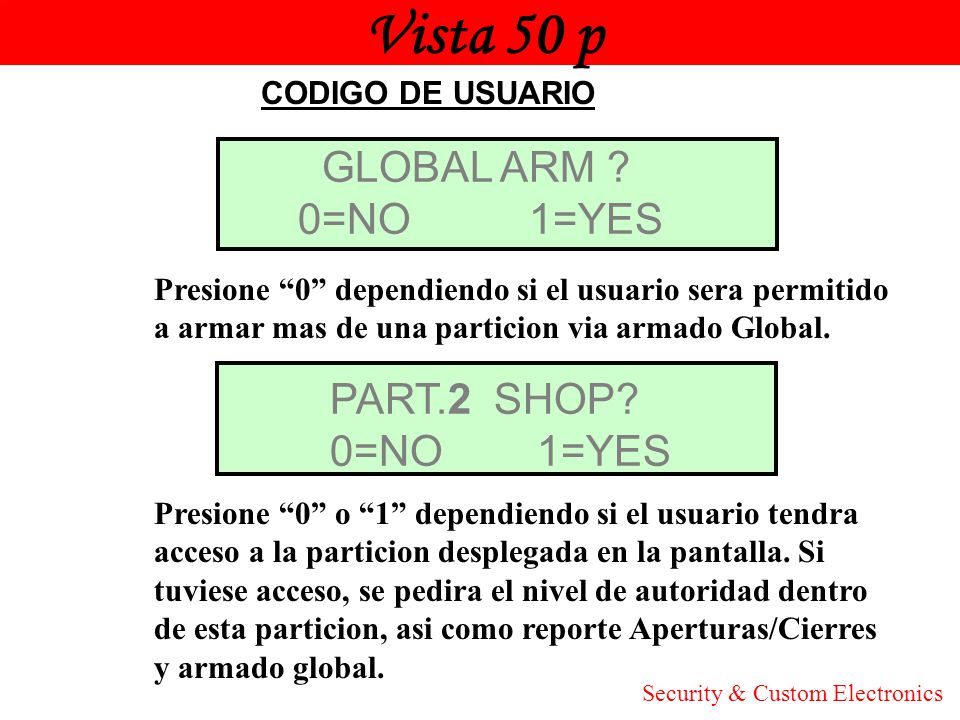

PROGRAMACION DE DISPOSITIVOS PERIFERICOS 0 1 D E V I C E T Y P E A L P H A C O N S O L E 0 1 Tipo de dispositivo (01-05) 01 = Consola Alfa adic.(6148, 6160) 02 = Teclados esclavos(4137AD/6137/6128) 03 = Receptor RF (4281/5881) 04 = Módulo de Relevadores (4204) 05 = Módulo de Voz (4286) Security & Custom Electronics

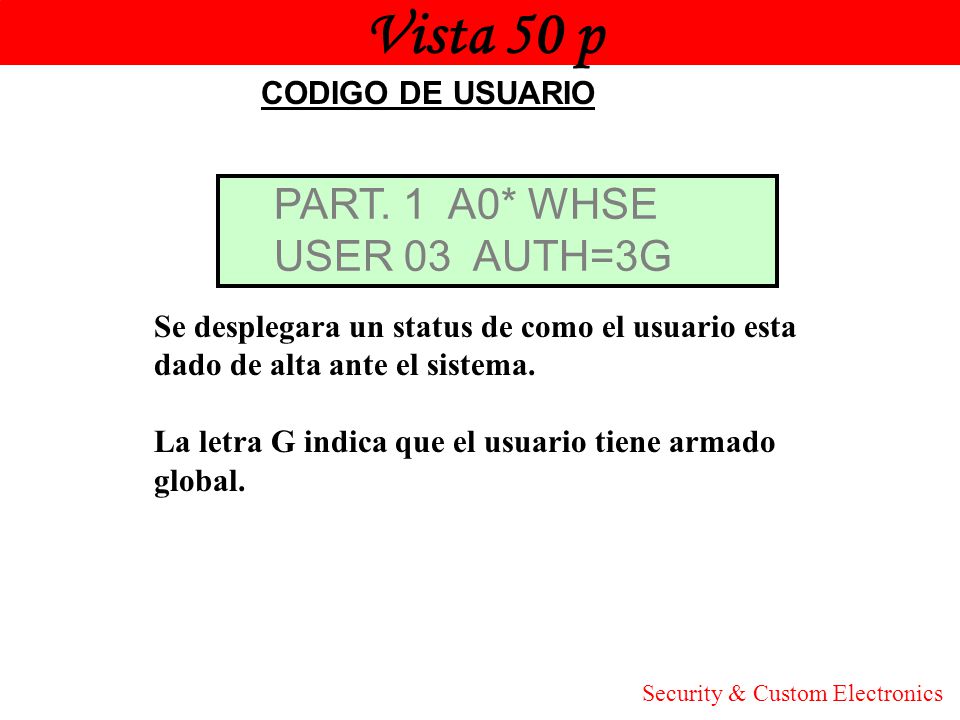

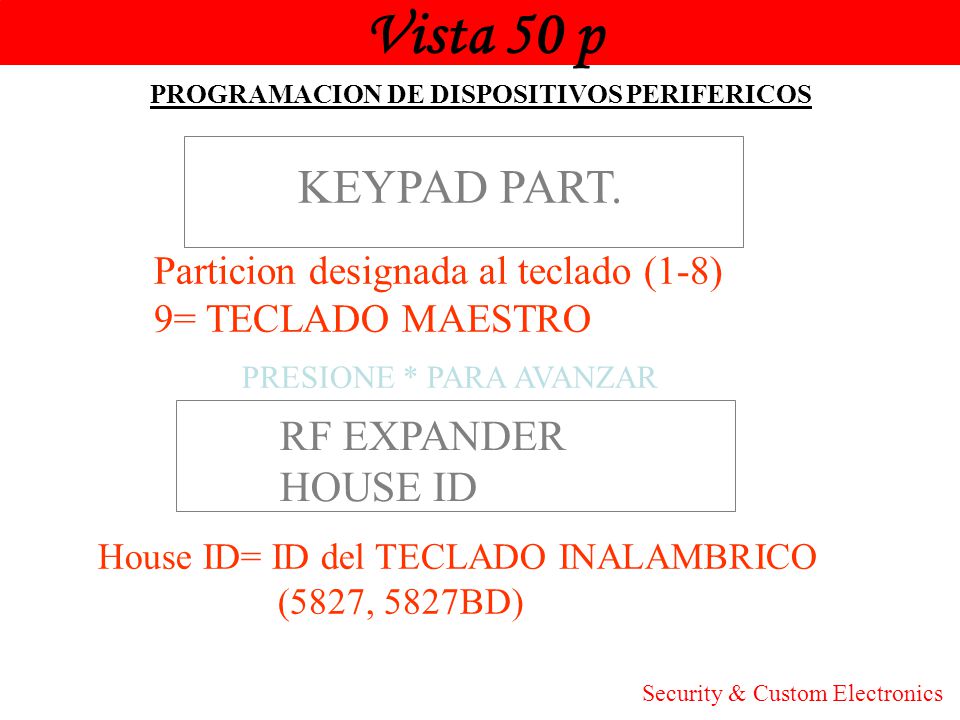

83 Vista 50 p KEYPAD PART. Honeywell RF EXPANDER HOUSE ID
PROGRAMACION DE DISPOSITIVOS PERIFERICOS KEYPAD PART. Particion designada al teclado (1-8) 9= TECLADO MAESTRO PRESIONE * PARA AVANZAR RF EXPANDER HOUSE ID House ID= ID del TECLADO INALAMBRICO (5827, 5827BD) Security & Custom Electronics

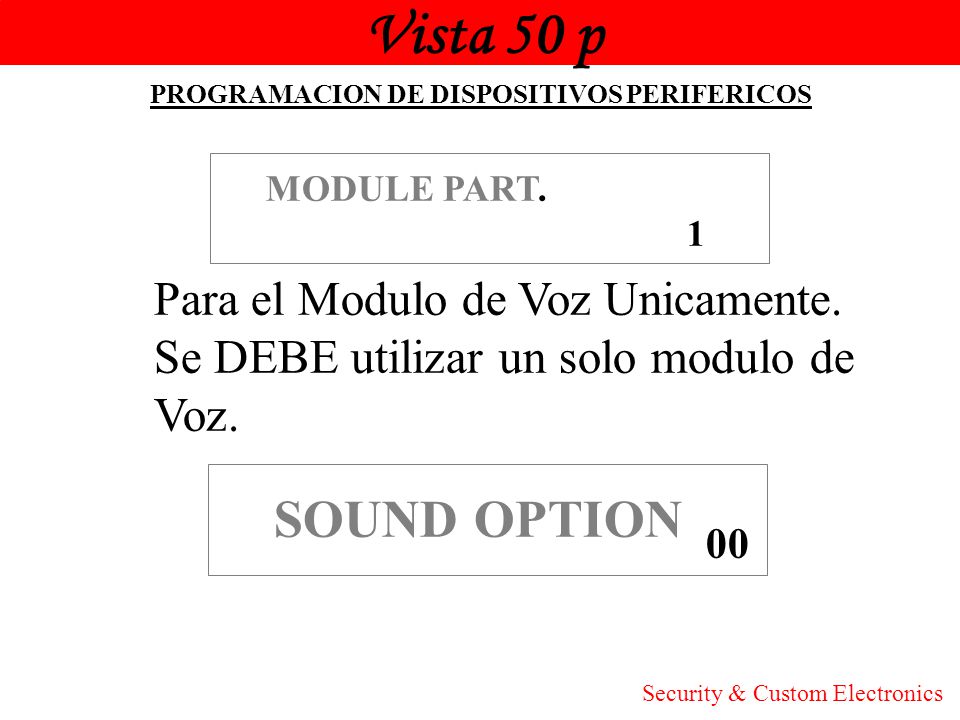

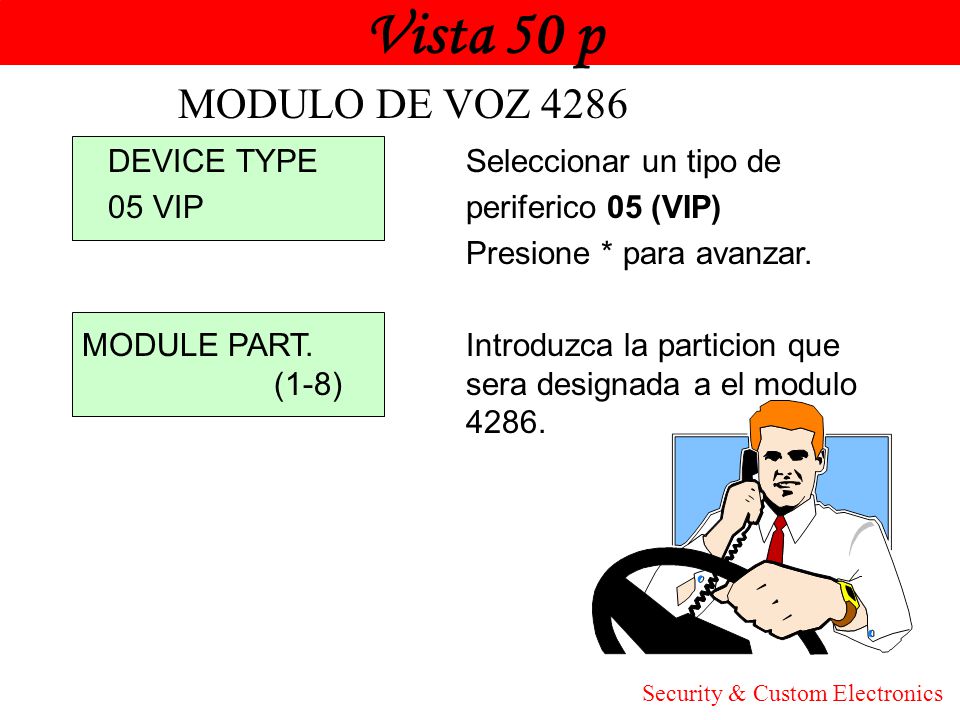

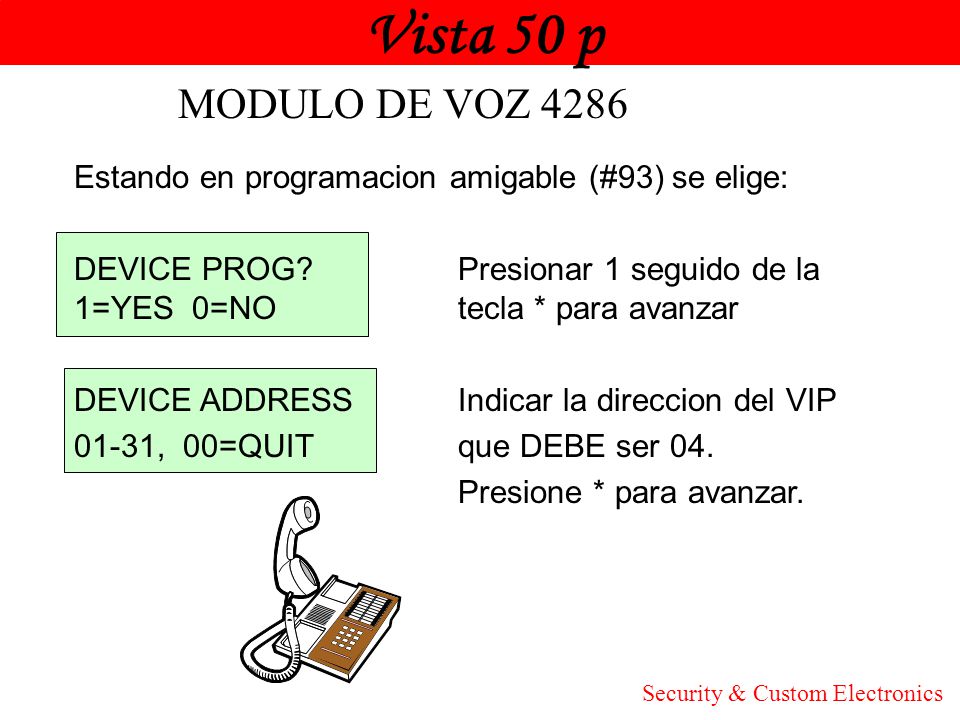

84 Vista 50 p SOUND OPTION Para el Modulo de Voz Unicamente.
Honeywell PROGRAMACION DE DISPOSITIVOS PERIFERICOS MODULE PART. 1 Para el Modulo de Voz Unicamente. Se DEBE utilizar un solo modulo de Voz. SOUND OPTION 00 Security & Custom Electronics

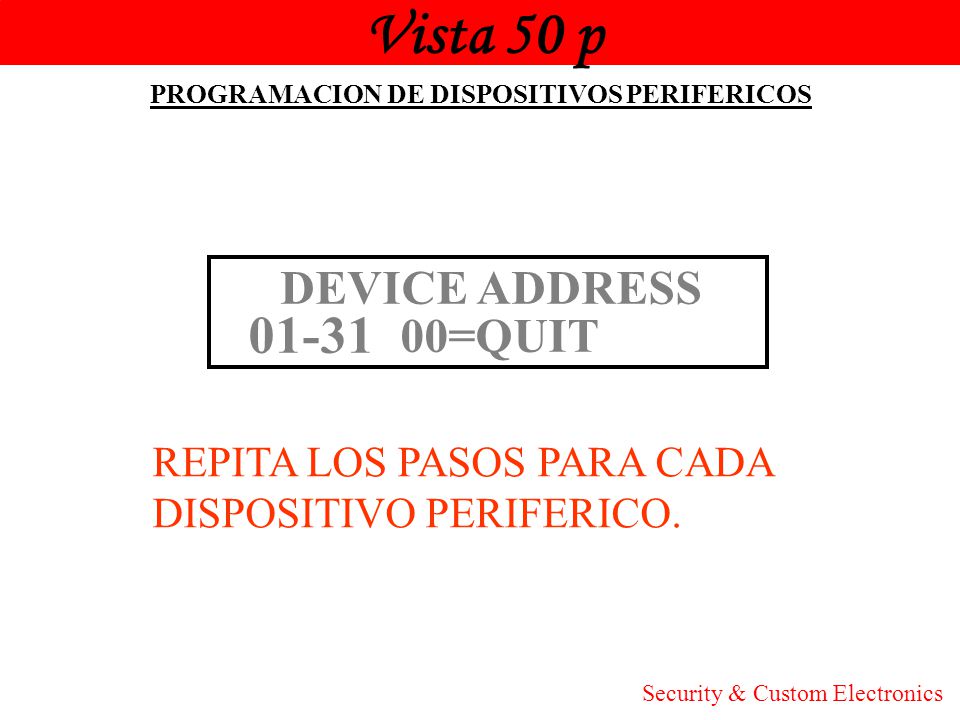

85 Vista 50 p 01-31 DEVICE ADDRESS 00=QUIT Honeywell
PROGRAMACION DE DISPOSITIVOS PERIFERICOS DEVICE ADDRESS 01-31 00=QUIT REPITA LOS PASOS PARA CADA DISPOSITIVO PERIFERICO. Security & Custom Electronics

86 Vista 50 p PROGRAMACION DE ZONAS.... Honeywell
Security & Custom Electronics

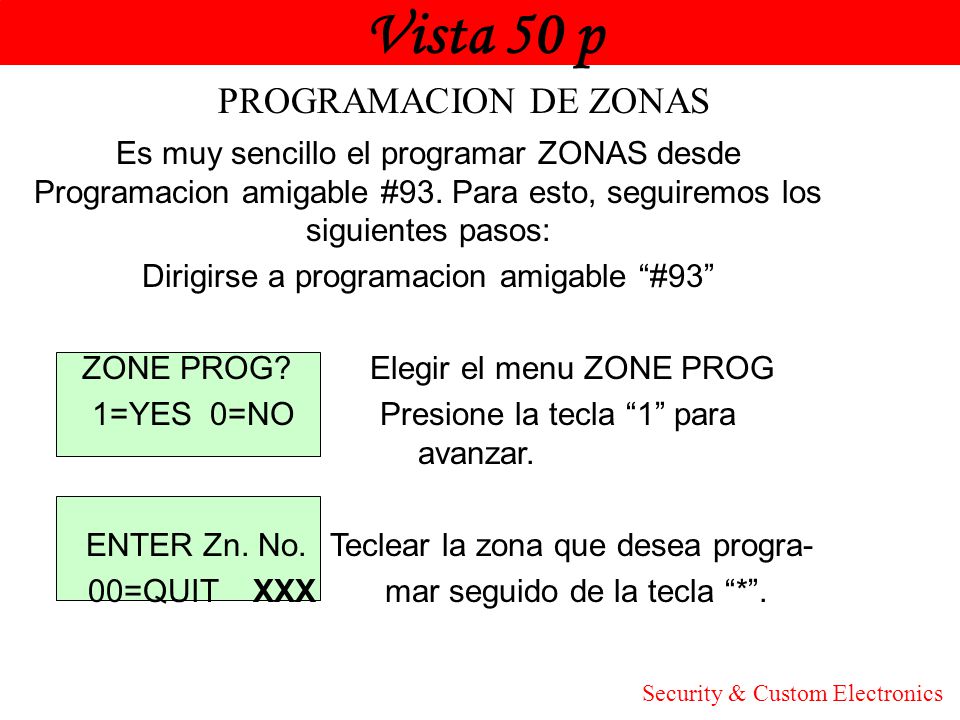

87 Vista 50 p Honeywell PROGRAMACION DE ZONAS
Es muy sencillo el programar ZONAS desde Programacion amigable #93. Para esto, seguiremos los siguientes pasos: Dirigirse a programacion amigable “#93” ZONE PROG? Elegir el menu ZONE PROG 1=YES 0=NO Presione la tecla “1” para avanzar. ENTER Zn. No. Teclear la zona que desea progra- 00=QUIT XXX mar seguido de la tecla “*”. Security & Custom Electronics

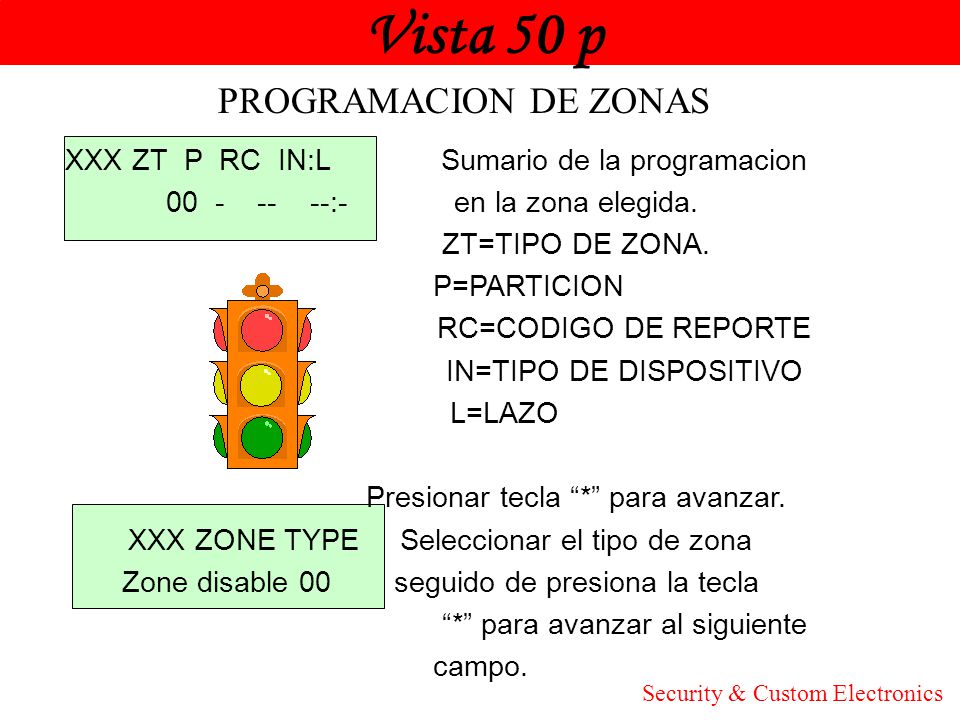

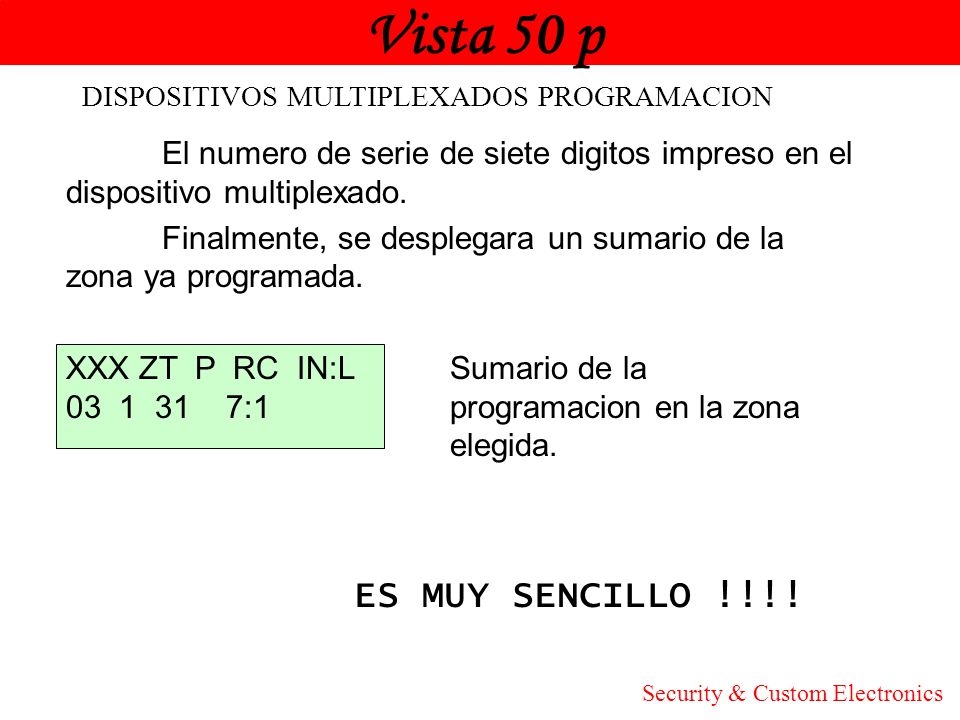

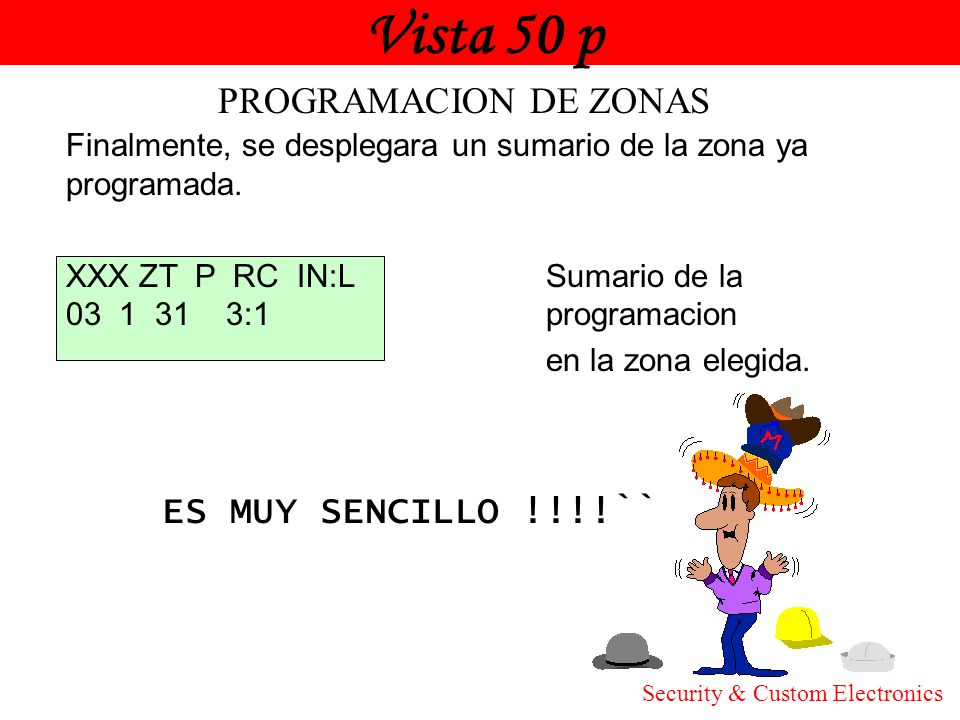

88 Vista 50 p Honeywell PROGRAMACION DE ZONAS
XXX ZT P RC IN:L Sumario de la programacion :- en la zona elegida. ZT=TIPO DE ZONA. P=PARTICION RC=CODIGO DE REPORTE IN=TIPO DE DISPOSITIVO L=LAZO Presionar tecla “*” para avanzar. XXX ZONE TYPE Seleccionar el tipo de zona Zone disable 00 seguido de presiona la tecla “*” para avanzar al siguiente campo. Security & Custom Electronics

89 Vista 50 p Honeywell PROGRAMACION DE ZONAS
Los diversos tipos de zonas son: 00 Asignada a una zona no usada 01 Zona de Entrada/Salida #1, Robo 02 Zona de Entrada/Salida #2, Robo 03 Perimetral, Robo. 04 Interior seguidor, Robo 05 Problema de dia/alarma de noche, Robo 06 24 horas silenciosa 07 24 horas audible 08 24 horas auxiliar 09 Fuego sin verificacion. Security & Custom Electronics

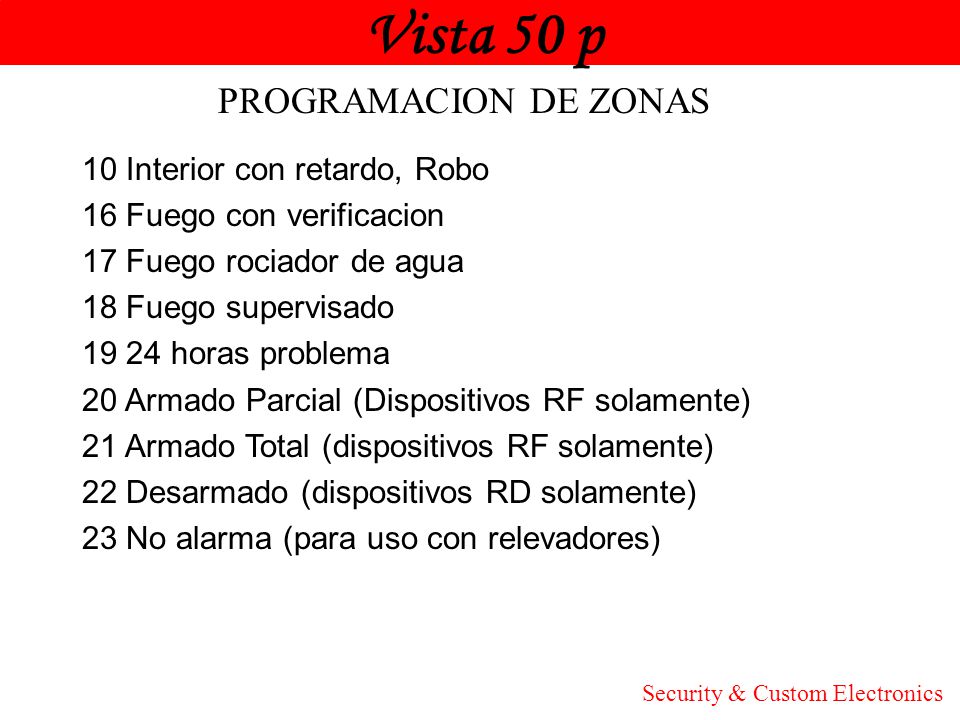

90 Vista 50 p Honeywell PROGRAMACION DE ZONAS
10 Interior con retardo, Robo 16 Fuego con verificacion 17 Fuego rociador de agua 18 Fuego supervisado 19 24 horas problema 20 Armado Parcial (Dispositivos RF solamente) 21 Armado Total (dispositivos RF solamente) 22 Desarmado (dispositivos RD solamente) 23 No alarma (para uso con relevadores) Security & Custom Electronics

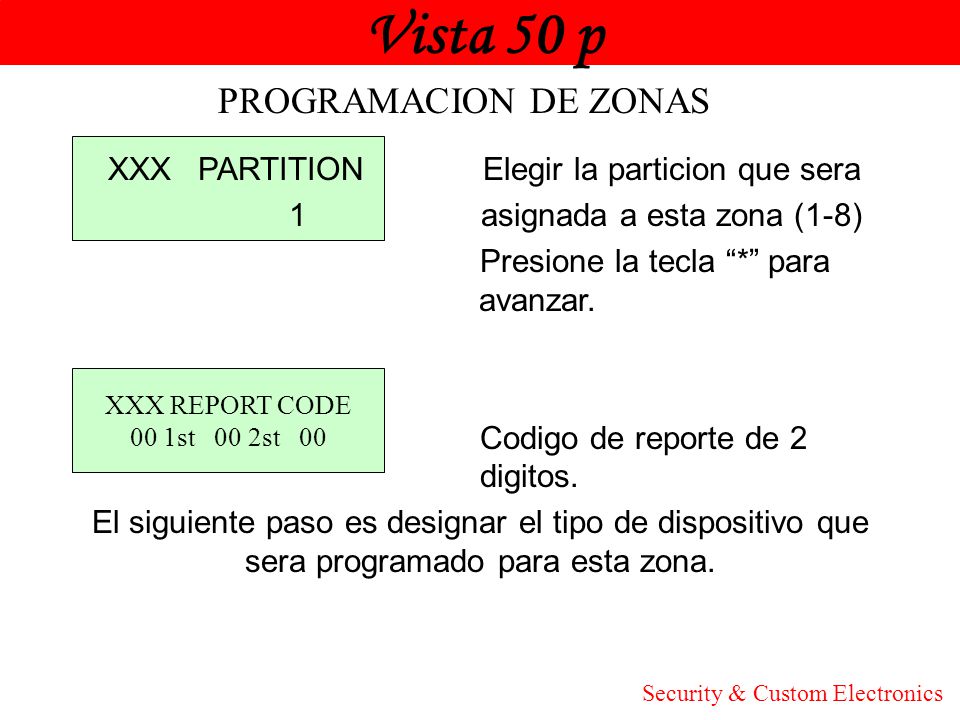

91 Vista 50 p Honeywell PROGRAMACION DE ZONAS
XXX PARTITION Elegir la particion que sera 1 asignada a esta zona (1-8) Presione la tecla “*” para avanzar. Codigo de reporte de 2 digitos. El siguiente paso es designar el tipo de dispositivo que sera programado para esta zona. XXX REPORT CODE 00 1st st 00 Security & Custom Electronics

92 Vista 50 p 001 INPUT TYPE HARDWIRE HW: Honeywell
PROGRAMACION DE ZONAS 001 INPUT TYPE HARDWIRE HW: 1=Cableado 3=Transmisor rf supervisado 4=Transmisor rf no-supervisado 5=Transmisor rf de botón 6=Dispositivo con numero de serie “polling loop” 7=Dispositivo con dip switch de “polling loop” 8=Dispositivo con dip switch de loop derecho PRESIONE * PARA AVANZAR Security & Custom Electronics

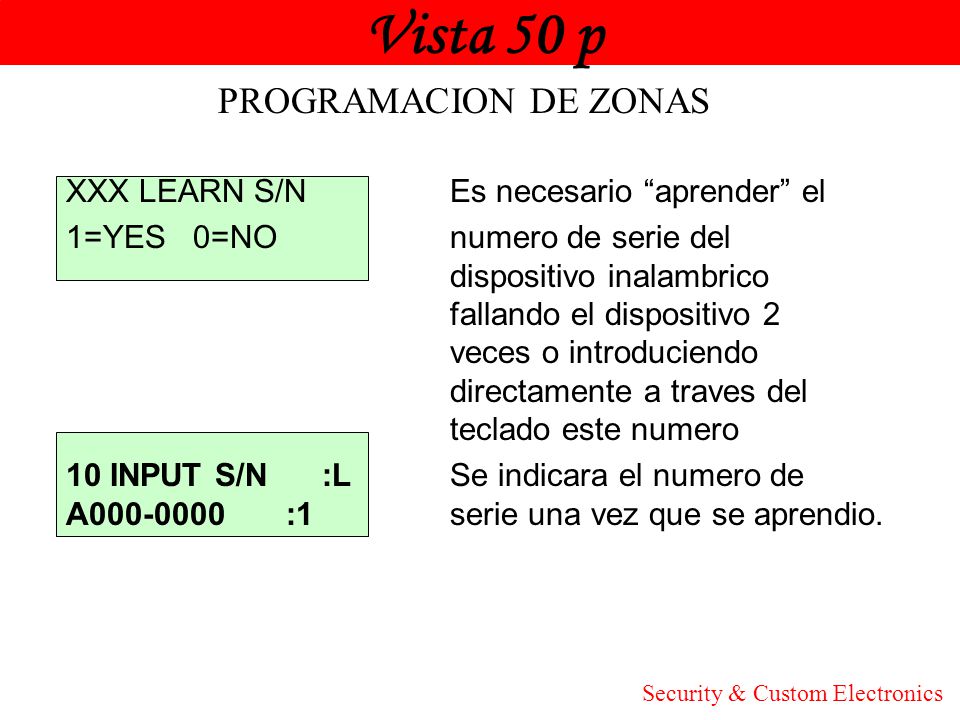

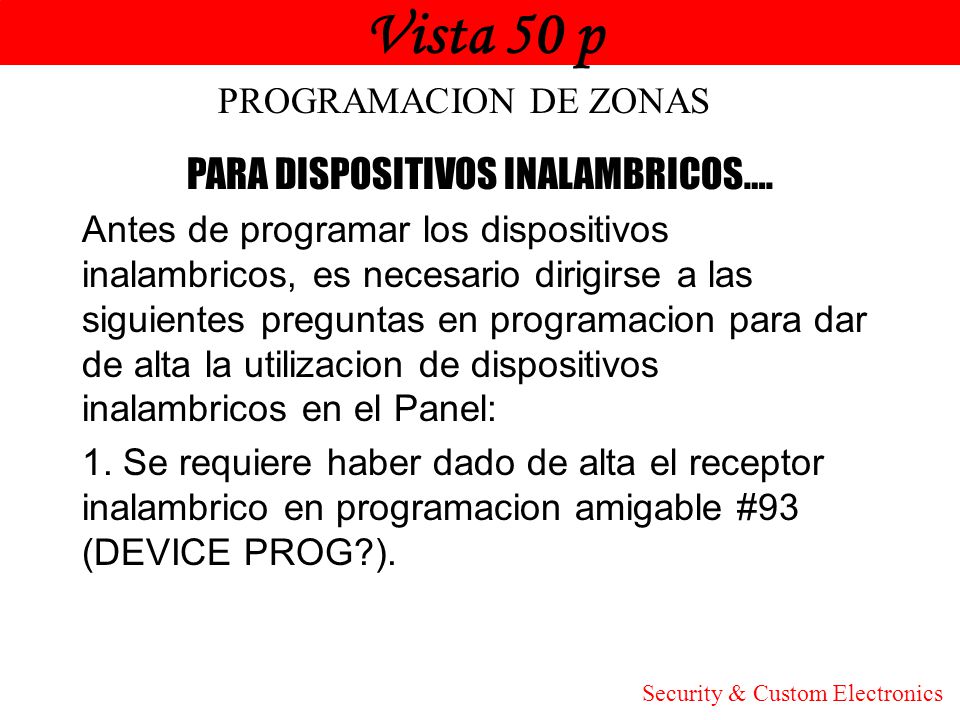

93 PARA DISPOSITIVOS INALAMBRICOS….
Vista 50 p Honeywell PROGRAMACION DE ZONAS PARA DISPOSITIVOS INALAMBRICOS…. Antes de programar los dispositivos inalambricos, es necesario dirigirse a las siguientes preguntas en programacion para dar de alta la utilizacion de dispositivos inalambricos en el Panel: 1. Se requiere haber dado de alta el receptor inalambrico en programacion amigable #93 (DEVICE PROG?). Security & Custom Electronics

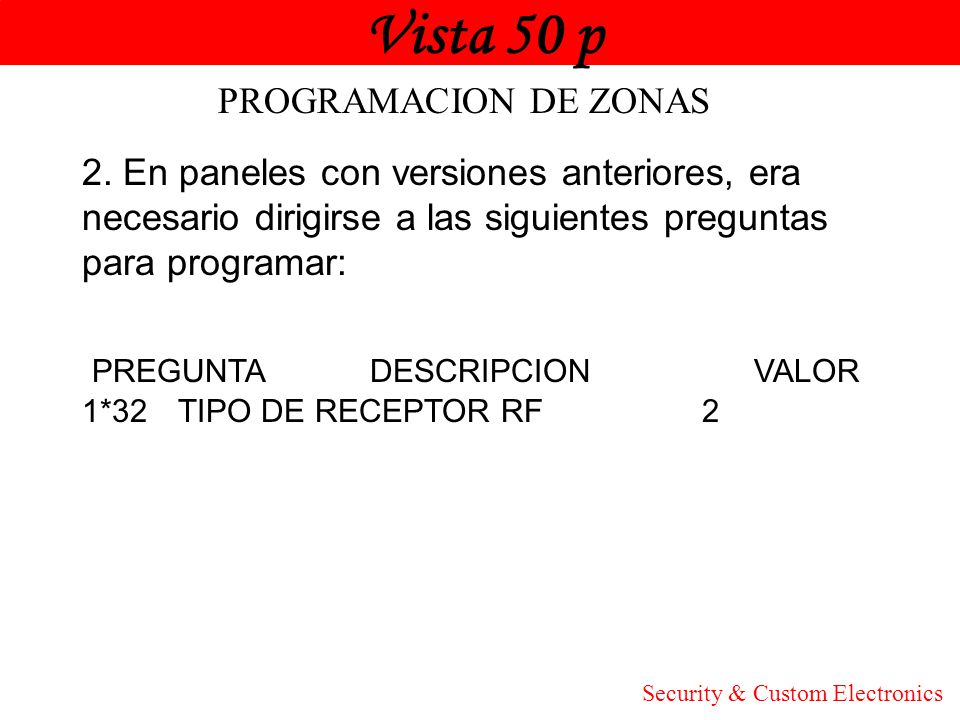

94 Vista 50 p Honeywell PROGRAMACION DE ZONAS
2. En paneles con versiones anteriores, era necesario dirigirse a las siguientes preguntas para programar: PREGUNTA DESCRIPCION VALOR 1*32 TIPO DE RECEPTOR RF Security & Custom Electronics

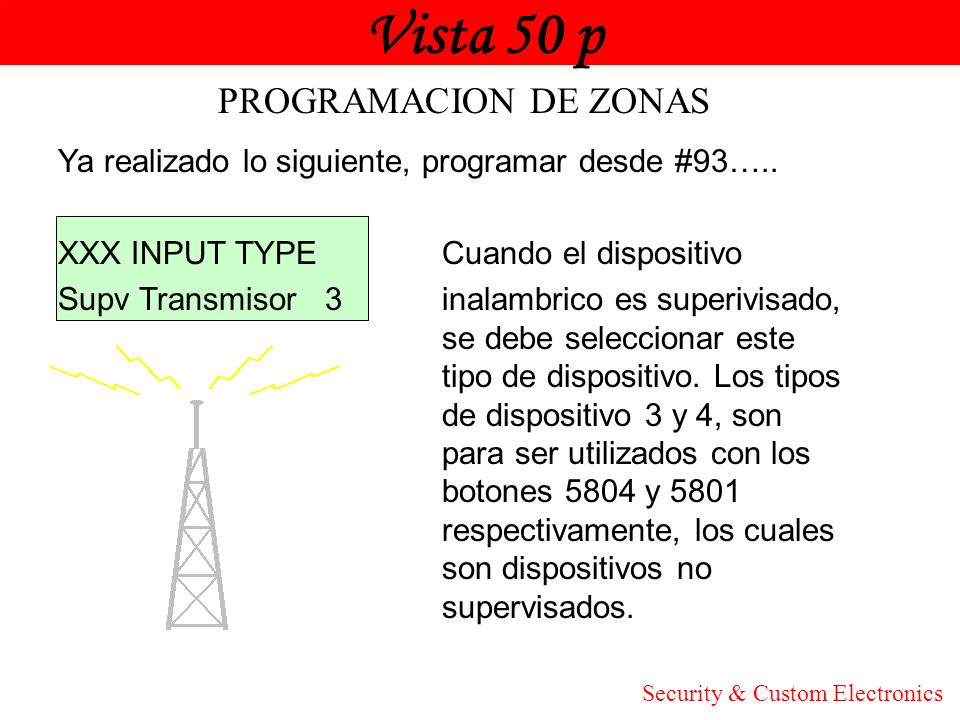

95 Vista 50 p Honeywell PROGRAMACION DE ZONAS
Ya realizado lo siguiente, programar desde #93….. XXX INPUT TYPE Cuando el dispositivo Supv Transmisor 3 inalambrico es superivisado, se debe seleccionar este tipo de dispositivo. Los tipos de dispositivo 3 y 4, son para ser utilizados con los botones 5804 y respectivamente, los cuales son dispositivos no supervisados. Security & Custom Electronics

96 Vista 50 p Honeywell PROGRAMACION DE ZONAS
XXX LEARN S/N Es necesario “aprender” el 1=YES 0=NO numero de serie del dispositivo inalambrico fallando el dispositivo veces o introduciendo directamente a traves del teclado este numero 10 INPUT S/N :L Se indicara el numero de A :1 serie una vez que se aprendio. Security & Custom Electronics

97 Vista 50 p Honeywell PROGRAMACION DE ZONAS ES MUY SENCILLO !!!!``
Finalmente, se desplegara un sumario de la zona ya programada. XXX ZT P RC IN:L Sumario de la :1 programacion en la zona elegida. ES MUY SENCILLO !!!!`` Security & Custom Electronics

98 DISPOSITIVOS MULTIPLEXADOS
Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS GRAN SOLUCION ! ! ! Security & Custom Electronics

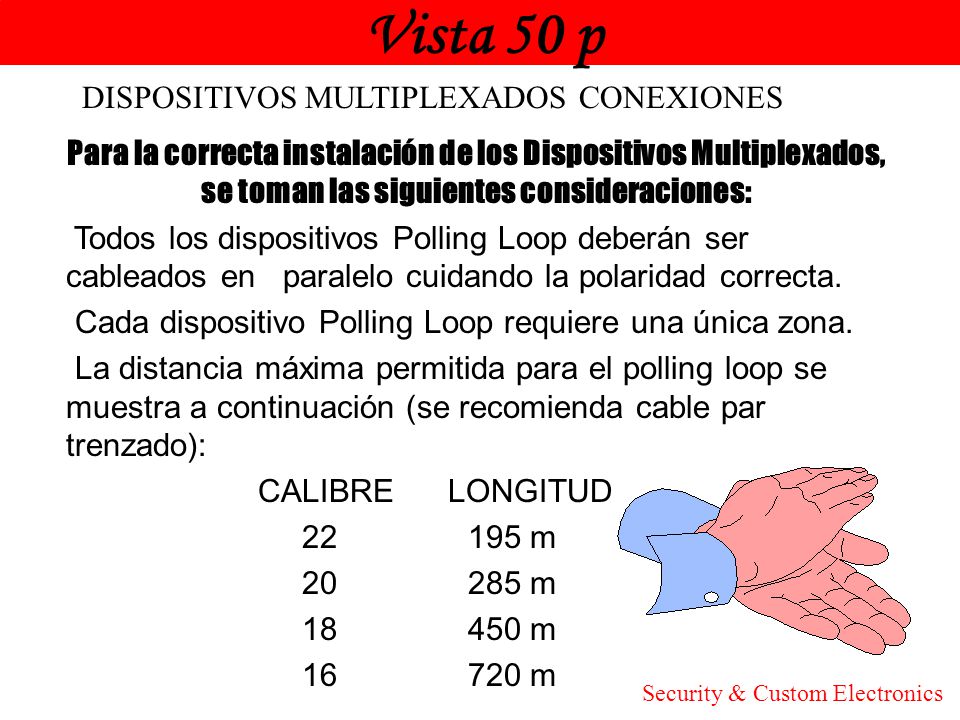

99 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS CONEXIONES
Para la correcta instalación de los Dispositivos Multiplexados, se toman las siguientes consideraciones: Todos los dispositivos Polling Loop deberán ser cableados en paralelo cuidando la polaridad correcta. Cada dispositivo Polling Loop requiere una única zona. La distancia máxima permitida para el polling loop se muestra a continuación (se recomienda cable par trenzado): CALIBRE LONGITUD m m m m Security & Custom Electronics

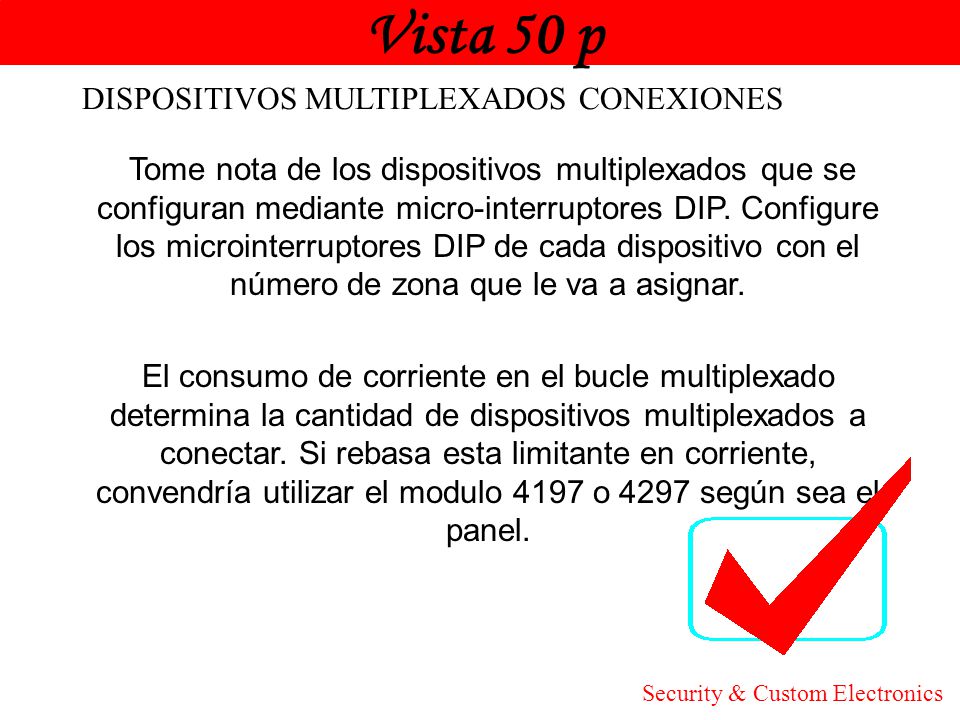

100 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS CONEXIONES
Tome nota de los dispositivos multiplexados que se configuran mediante micro-interruptores DIP. Configure los microinterruptores DIP de cada dispositivo con el número de zona que le va a asignar. El consumo de corriente en el bucle multiplexado determina la cantidad de dispositivos multiplexados a conectar. Si rebasa esta limitante en corriente, convendría utilizar el modulo 4197 o 4297 según sea el panel. Security & Custom Electronics

101 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS CONEXIONES
El Módulo de Ampliación de Bucle Multiplexado 4197 o 4297 puede utilizarse para proporcionar corriente adicional al bucle multiplexado, para ampliar la distancia de operación del bucle multiplexado, y/o para proporcionar bucles multiplexados individuales aislados eléctricamente. El máximo recorrido del bucle multiplexado combinado es de 1220m independientemente de la sección de cable (610m si utiliza cable apantallado). Security & Custom Electronics

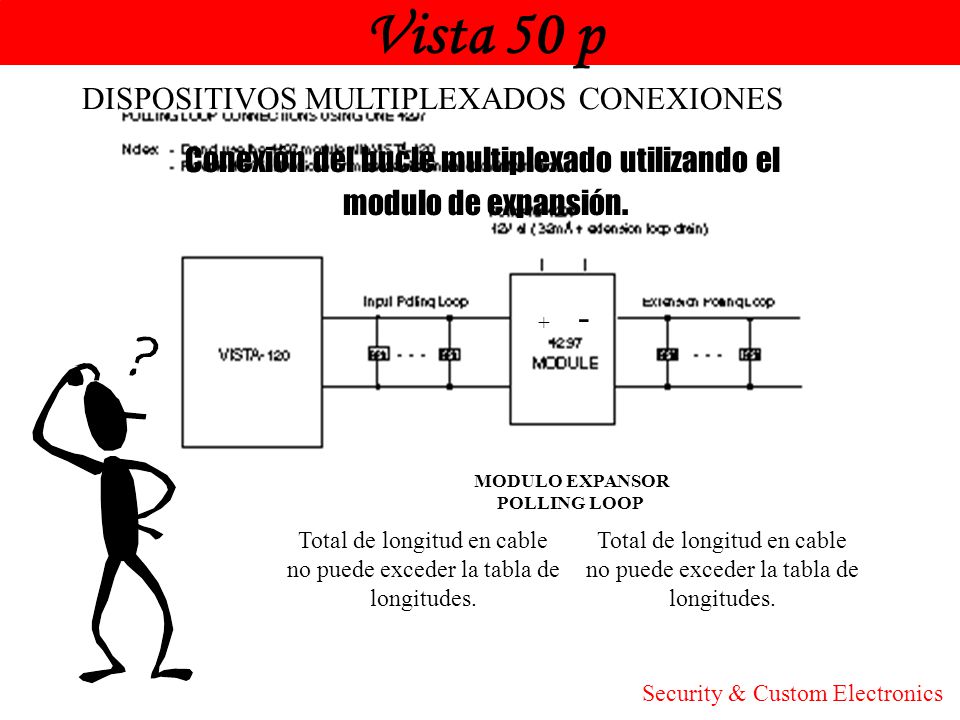

102 Vista 50 p Honeywell - DISPOSITIVOS MULTIPLEXADOS CONEXIONES
Conexión del bucle multiplexado utilizando el modulo de expansión. - + MODULO EXPANSOR POLLING LOOP Total de longitud en cable no puede exceder la tabla de longitudes. Total de longitud en cable no puede exceder la tabla de longitudes. Security & Custom Electronics

103 Hasta 8 modulos conectados en
Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS CONEXIONES Conexión del loop multiplex configuracion “estrella” Limites de polling loop de entrada: Los mismos que en la tabla. Loop 1 Panel de Control ADEMCO Loop 2 Loop 8 MODULOS EXPANSORES EN ESTRELLA. Hasta 8 modulos conectados en paralelo Extension de polling loop: Cada individual polling loop tiene los mismos limites de entrada. Security & Custom Electronics

104 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS PROGRAMACION
Es muy sencillo el programar dispositivos multiplexados. Para esto, seguiremos los siguientes pasos: a) Identificar si es un dispositivo multiplexado con “DIP Switch” o con “Numero de Serie”. Dirigirse a programacion amigable “#93” ZONE PROG? Elegir el menu ZONE PROG 1=YES 0=NO Presione la tecla “1” para avanzar. ENTER Zn. No. Teclear la zona que desea progra- 00=QUIT XXX mar seguido de la tecla “*”. Security & Custom Electronics

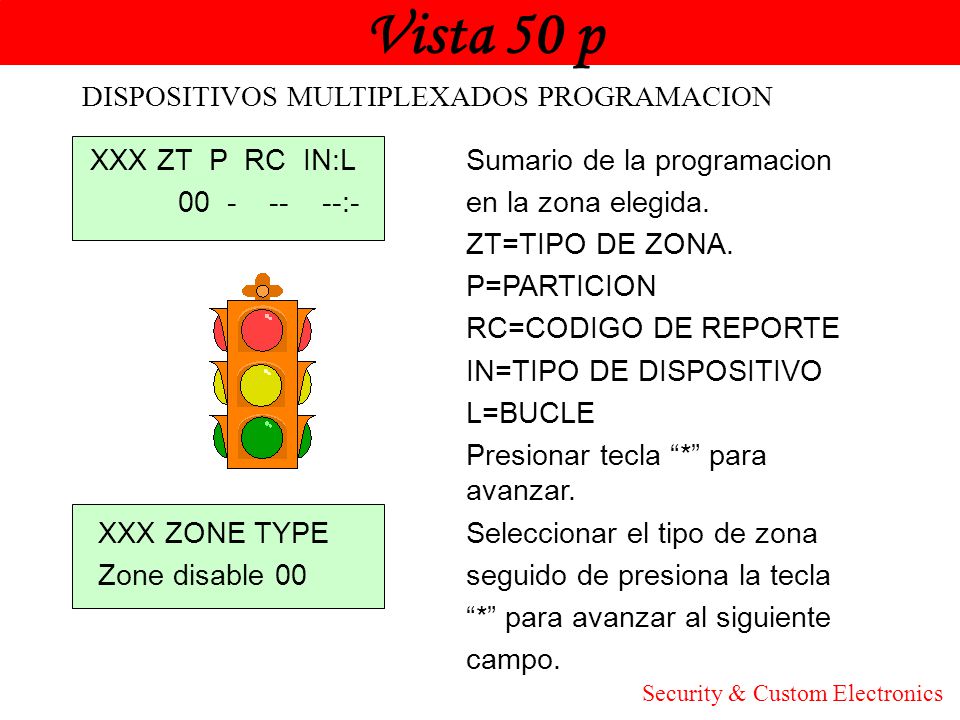

105 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS PROGRAMACION
XXX ZT P RC IN:L Sumario de la programacion :- en la zona elegida. ZT=TIPO DE ZONA. P=PARTICION RC=CODIGO DE REPORTE IN=TIPO DE DISPOSITIVO L=BUCLE Presionar tecla “*” para avanzar. XXX ZONE TYPE Seleccionar el tipo de zona Zone disable 00 seguido de presiona la tecla “*” para avanzar al siguiente campo. Security & Custom Electronics

106 Vista 50 p Honeywell Los diversos tipos de zonas son:
DISPOSITIVOS MULTIPLEXADOS PROGRAMACION Los diversos tipos de zonas son: 00 Asignada a una zona no usada 01 Zona de Entrada/Salida #1, Robo 02 Zona de Entrada/Salida #2, Robo 03 Perimetral, Robo. 04 Interior seguidor, Robo 05 Problema de dia/alarma de noche, Robo 06 24 horas silenciosa 07 24 horas audible 08 24 horas auxiliar 09 Fuego sin verificacion. Security & Custom Electronics

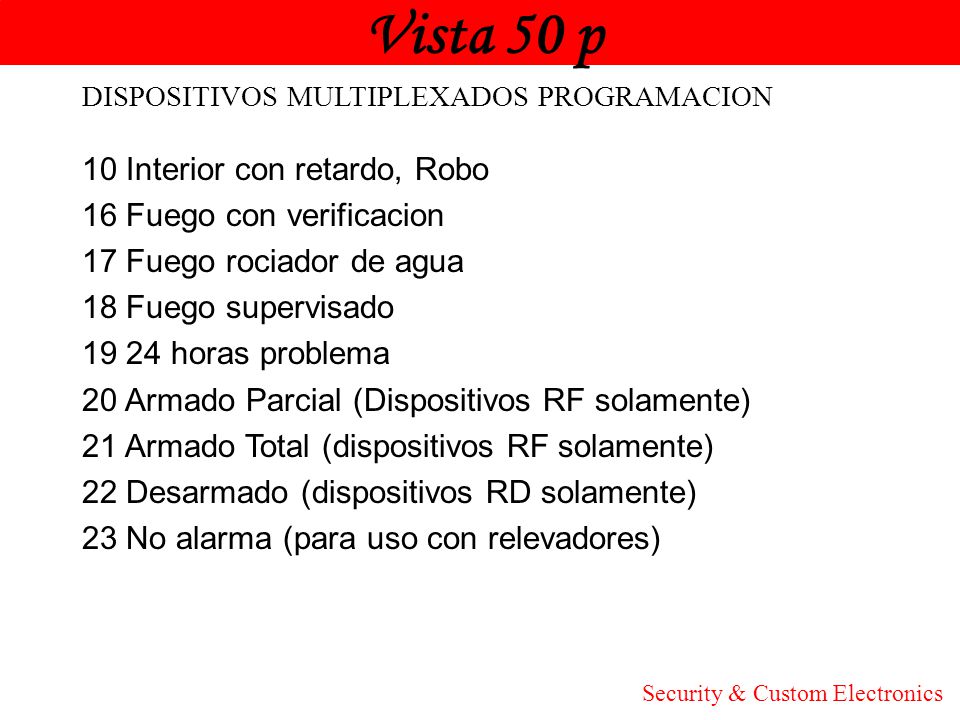

107 Vista 50 p Honeywell 10 Interior con retardo, Robo
DISPOSITIVOS MULTIPLEXADOS PROGRAMACION 10 Interior con retardo, Robo 16 Fuego con verificacion 17 Fuego rociador de agua 18 Fuego supervisado 19 24 horas problema 20 Armado Parcial (Dispositivos RF solamente) 21 Armado Total (dispositivos RF solamente) 22 Desarmado (dispositivos RD solamente) 23 No alarma (para uso con relevadores) Security & Custom Electronics

108 Vista 50 p Honeywell XXX PARTITION Elegir la particion que sera
DISPOSITIVOS MULTIPLEXADOS PROGRAMACION XXX PARTITION Elegir la particion que sera 1 asignada a esta zona (1-8) Presione la tecla “*” para avanzar. XXX REPORT CODE Codigo de reporte de 2 digitos. 00 1st st 00 El siguiente paso es designar el tipo de dispositivo que sera programado para esta zona. Para esto, es necesario conocer si el dispositivo multiplexado es Security & Custom Electronics

109 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS PROGRAMACION programado con “DIP SWITCH” o con “NUMERO DE SERIE”. PARA DISPOSITIVO MULTIPLEXADO CON DIP SWITCH XXX INPUT TYPE Cuando el dispositivo 7 Polling loop DIP multiplexado es con DIP switch se programara con un tipo de entrada 7 (DIP Switch Polling Loop). Cuidando de localizar la posicion de los DIP siwtch para la zona designada. Security & Custom Electronics

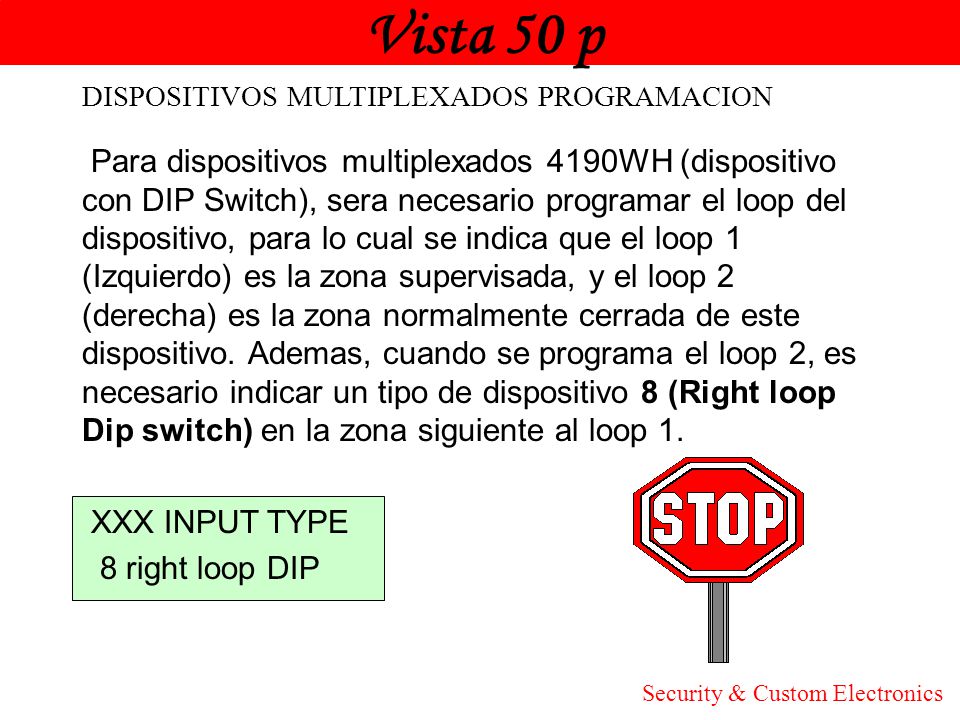

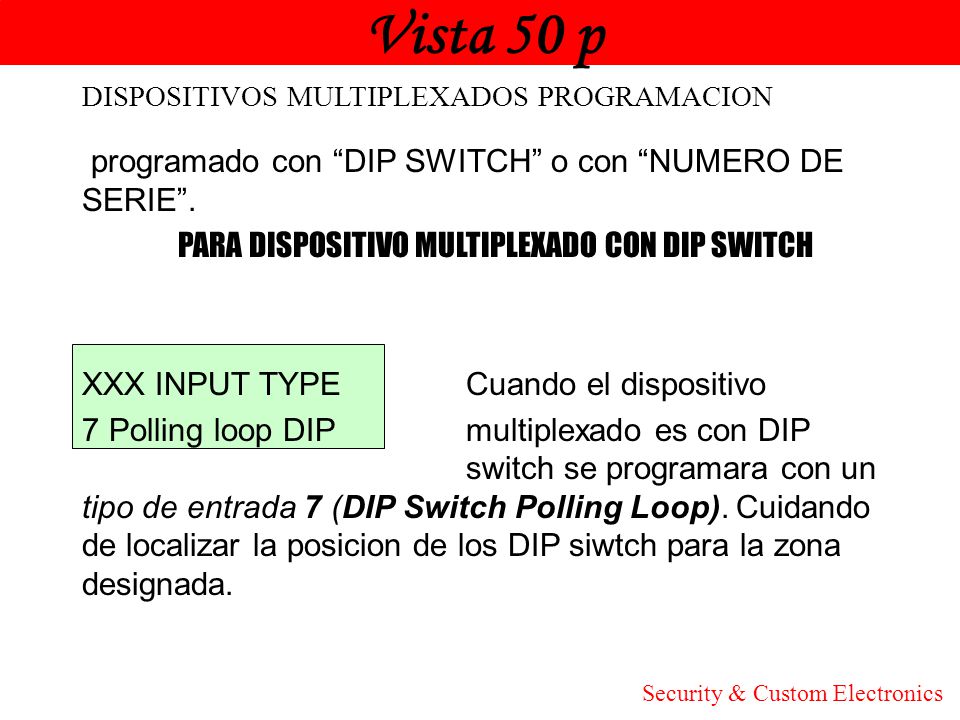

110 Vista 50 p Honeywell DISPOSITIVOS MULTIPLEXADOS PROGRAMACION Para dispositivos multiplexados 4190WH (dispositivo con DIP Switch), sera necesario programar el loop del dispositivo, para lo cual se indica que el loop 1 (Izquierdo) es la zona supervisada, y el loop 2 (derecha) es la zona normalmente cerrada de este dispositivo. Ademas, cuando se programa el loop 2, es necesario indicar un tipo de dispositivo 8 (Right loop Dip switch) en la zona siguiente al loop 1. XXX INPUT TYPE 8 right loop DIP Security & Custom Electronics

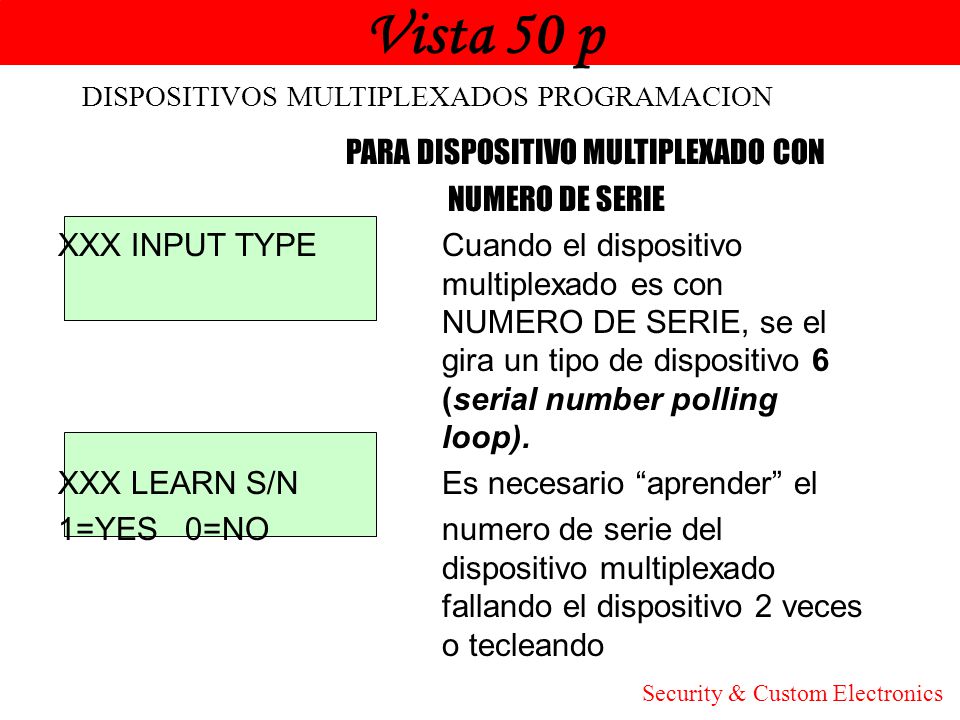

111 Vista 50 p Honeywell PARA DISPOSITIVO MULTIPLEXADO CON NUMERO DE SERIE
DISPOSITIVOS MULTIPLEXADOS PROGRAMACION PARA DISPOSITIVO MULTIPLEXADO CON NUMERO DE SERIE XXX INPUT TYPE Cuando el dispositivo multiplexado es con NUMERO DE SERIE, se el gira un tipo de dispositivo (serial number polling loop). XXX LEARN S/N Es necesario “aprender” el 1=YES 0=NO numero de serie del dispositivo multiplexado fallando el dispositivo 2 veces o tecleando Security & Custom Electronics

112 Vista 50 p Honeywell ES MUY SENCILLO !!!!
DISPOSITIVOS MULTIPLEXADOS PROGRAMACION El numero de serie de siete digitos impreso en el dispositivo multiplexado. Finalmente, se desplegara un sumario de la zona ya programada. XXX ZT P RC IN:L Sumario de la :1 programacion en la zona elegida. ES MUY SENCILLO !!!! Security & Custom Electronics

113 PROGRAMACION DE PALABRAS PERSONALIZADAS
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONALIZADAS HALL BATHROOM KITCHEN BEDROOM Security & Custom Electronics

114 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL EL PROGRAMAR PALABRAS PERSONALIZADAS LE PERMITE IDENTIFICAR, ENTRE OTRAS COSAS, CUALEL SON LOS DISPOSITIVOS QUE SE ESTAN ACTIVANDO. PARA LA PROGRAMACION DE ESTO, ES NECESARIO LOCALIZARSE EN PROGRAMACION AMIGABLE #93. Security & Custom Electronics

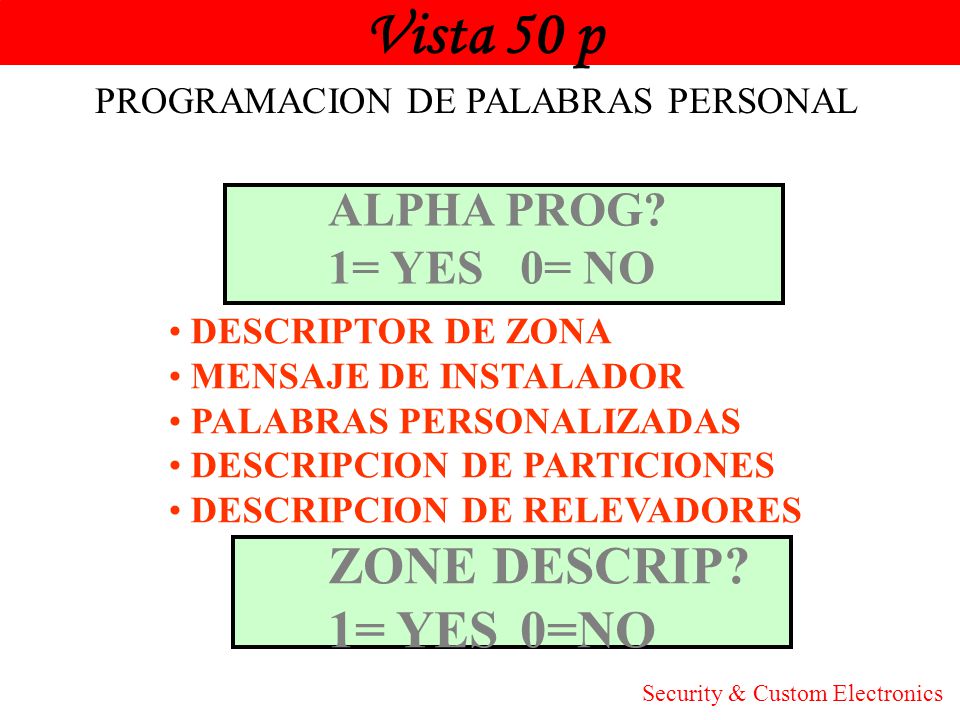

115 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL ALPHA PROG? 1= YES 0= NO DESCRIPTOR DE ZONA MENSAJE DE INSTALADOR PALABRAS PERSONALIZADAS DESCRIPCION DE PARTICIONES DESCRIPCION DE RELEVADORES ZONE DESCRIP? 1= YES 0=NO Security & Custom Electronics

116 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL * ZN 01 A PRESIONE # + NUMERO DE LA PALABRA ( 3 DIGITOS) ZN 01 SMOKE PRESIONE 6 PARA LA SIGUEINTE PALABRA Security & Custom Electronics

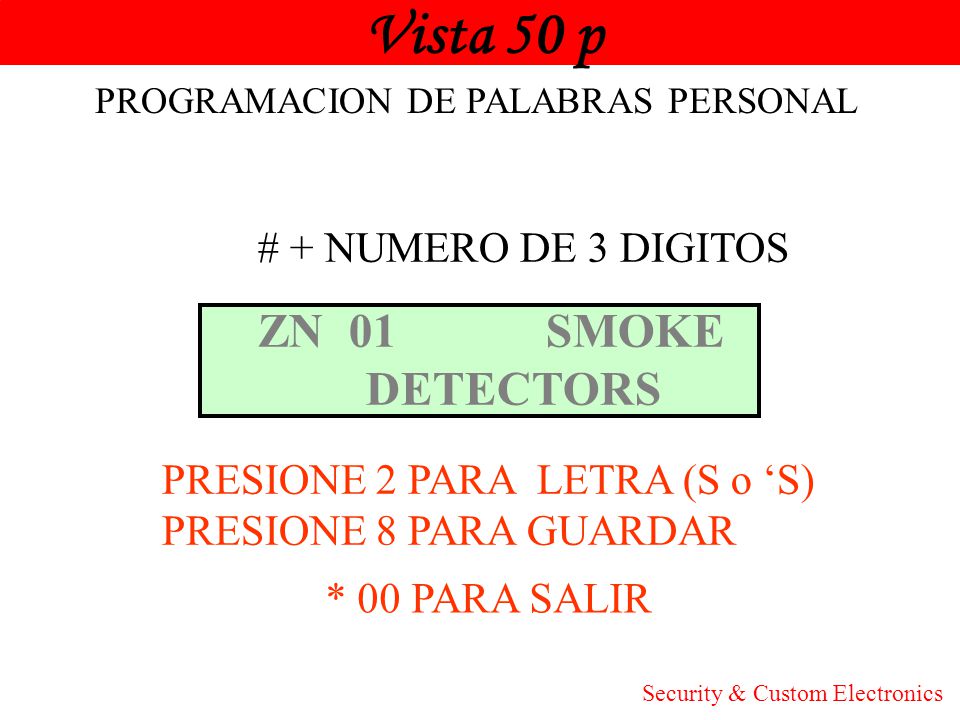

117 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL # + NUMERO DE 3 DIGITOS ZN 01 SMOKE DETECTORS PRESIONE 2 PARA LETRA (S o ‘S) PRESIONE 8 PARA GUARDAR * 00 PARA SALIR Security & Custom Electronics

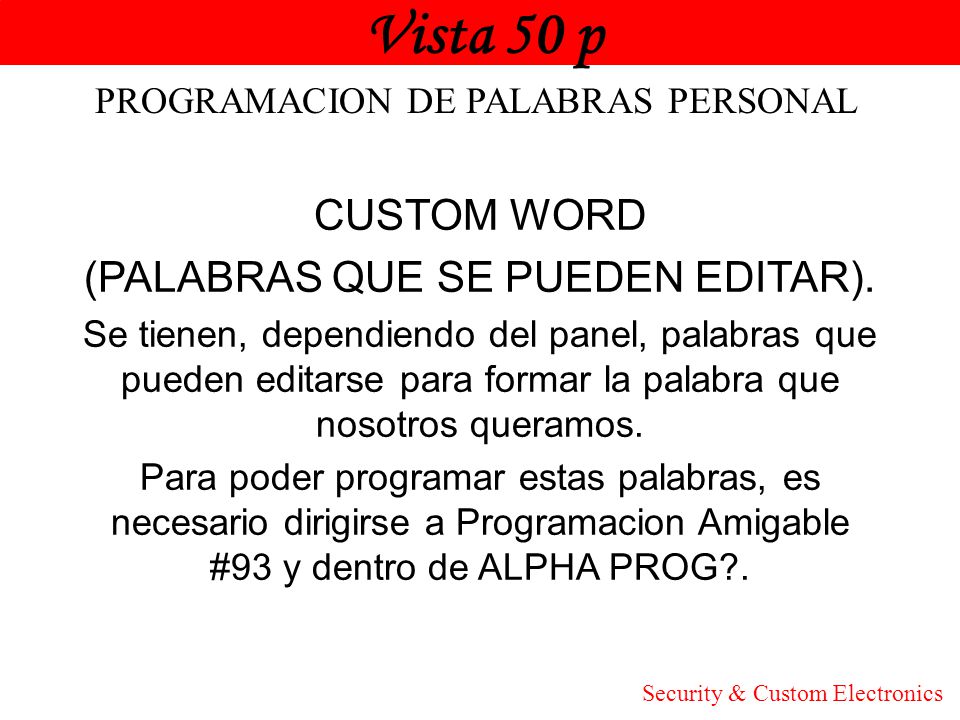

118 Vista 50 p Honeywell CUSTOM WORD (PALABRAS QUE SE PUEDEN EDITAR).
PROGRAMACION DE PALABRAS PERSONAL CUSTOM WORD (PALABRAS QUE SE PUEDEN EDITAR). Se tienen, dependiendo del panel, palabras que pueden editarse para formar la palabra que nosotros queramos. Para poder programar estas palabras, es necesario dirigirse a Programacion Amigable #93 y dentro de ALPHA PROG?. Security & Custom Electronics

119 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL CUSTOM WORD? 1= YES 0= NO PRESIONAR “1” PARA AVANZAR. CUSTOM WORD NO ? XX SELECCIONE EL NUMERO DE PALABRA A EDITAR. Security & Custom Electronics

120 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL CUSTOM WORD NO FAMILIA GOM_ PRESIONE # + NUMERO DE LA LETRA ( 2 DIGITOS) CUSTOM WORD NO FAMILIA GOME_ PRESIONE 6 PARA LA SIGUIENTE LETRA Security & Custom Electronics

121 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL CUSTOM WORD NO FAMILIA GOMEZ PRESIONE 8 PARA GUARDAR * 00 PARA SALIR Security & Custom Electronics

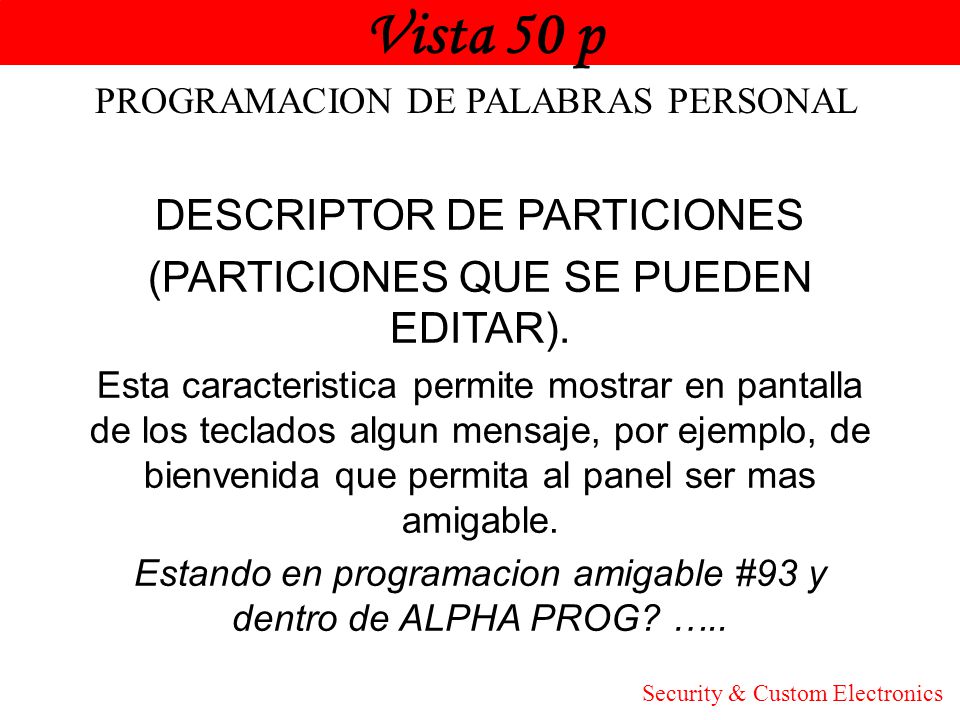

122 Vista 50 p Honeywell DESCRIPTOR DE PARTICIONES
PROGRAMACION DE PALABRAS PERSONAL DESCRIPTOR DE PARTICIONES (PARTICIONES QUE SE PUEDEN EDITAR). Esta caracteristica permite mostrar en pantalla de los teclados algun mensaje, por ejemplo, de bienvenida que permita al panel ser mas amigable. Estando en programacion amigable #93 y dentro de ALPHA PROG? ….. Security & Custom Electronics

123 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL DEFAULT SCREEN? 1=YES =NO PRESIONAR “1” PARA AVANZAR. DEF SCREEN PART? X SELECCIONE LA PARTICION QUE QUIERE PERSONALIZAR. Security & Custom Electronics

124 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL DEF SCREEN PART 01 BIENVENI_ PRESIONE # + NUMERO DE LA LETRA ( 2 DIGITOS) DEF SCREEN PART 01 BIENVENIDOS. PRESIONE 6 PARA LA SIGUIENTE LETRA Security & Custom Electronics

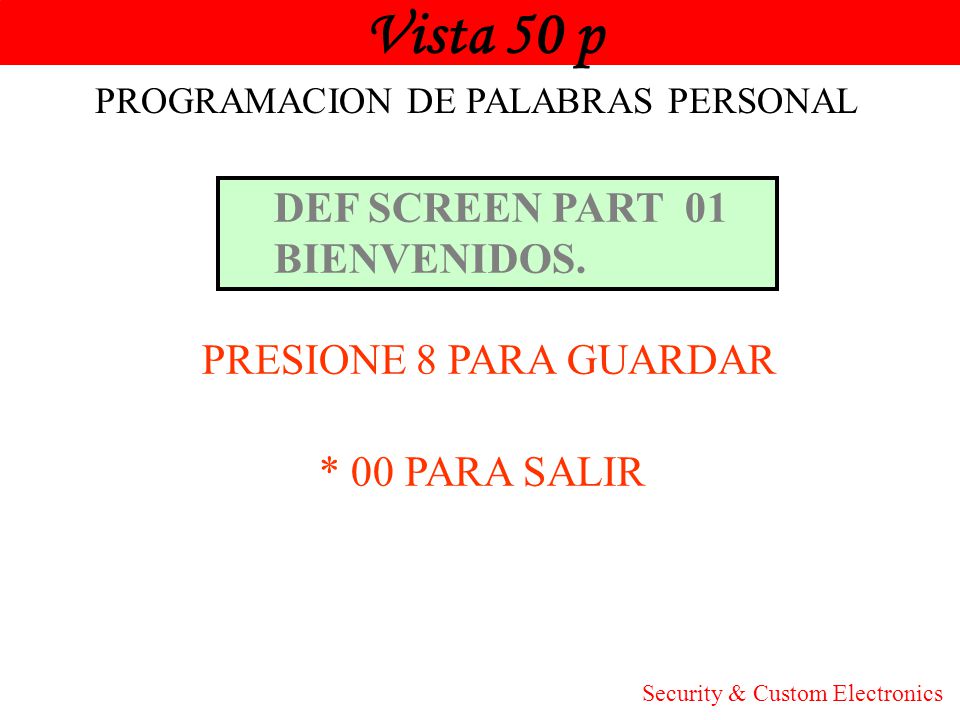

125 PROGRAMACION DE PALABRAS PERSONAL
Vista 50 p Honeywell PROGRAMACION DE PALABRAS PERSONAL DEF SCREEN PART 01 BIENVENIDOS. PRESIONE 8 PARA GUARDAR * 00 PARA SALIR Security & Custom Electronics

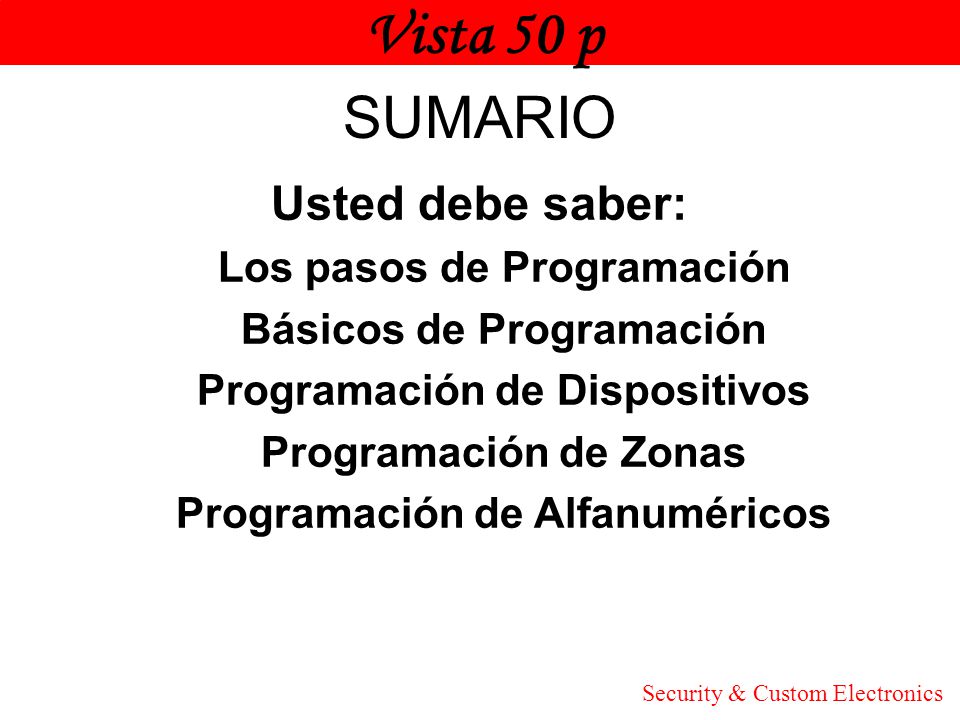

126 Vista 50 p SUMARIO Usted debe saber: Honeywell
Los pasos de Programación Básicos de Programación Programación de Dispositivos Programación de Zonas Programación de Alfanuméricos Security & Custom Electronics

127 Vista 50 p Honeywell FINAL DEL MODULO 3 Security & Custom Electronics

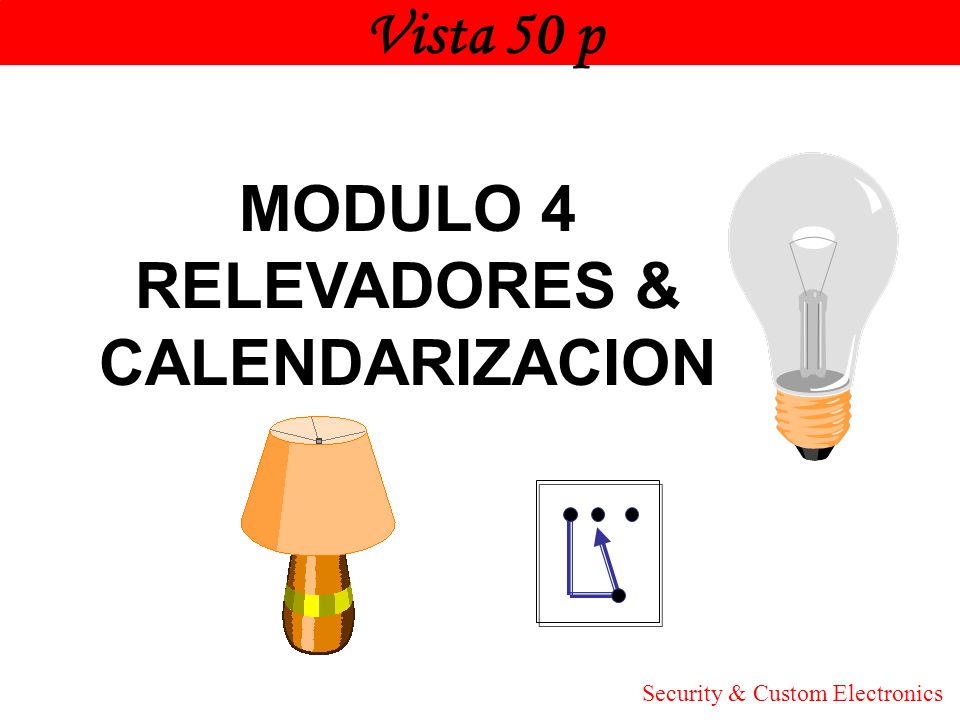

128 MODULO 4 RELEVADORES & CALENDARIZACION
Vista 50 p Honeywell MODULO 4 RELEVADORES & CALENDARIZACION Security & Custom Electronics

129 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
RELEVADORES MODULO 4204 El modulo de relevadores 4204 contiene cuatro relevadores que pueden ser programados de forma independiente. Antes que nada, es necesario direccionar el modulo de relevadores. Se elige una direccion diferente de todos los demas perifericos conectados al panel (teclados, receptores inalambricos, otros modulos 4204, etc.) por medio de los DIP Switch que se encuentran en el modulo de relevadores y de acuerdo a la tabla que acompana al mismo. Security & Custom Electronics

130 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
Security & Custom Electronics

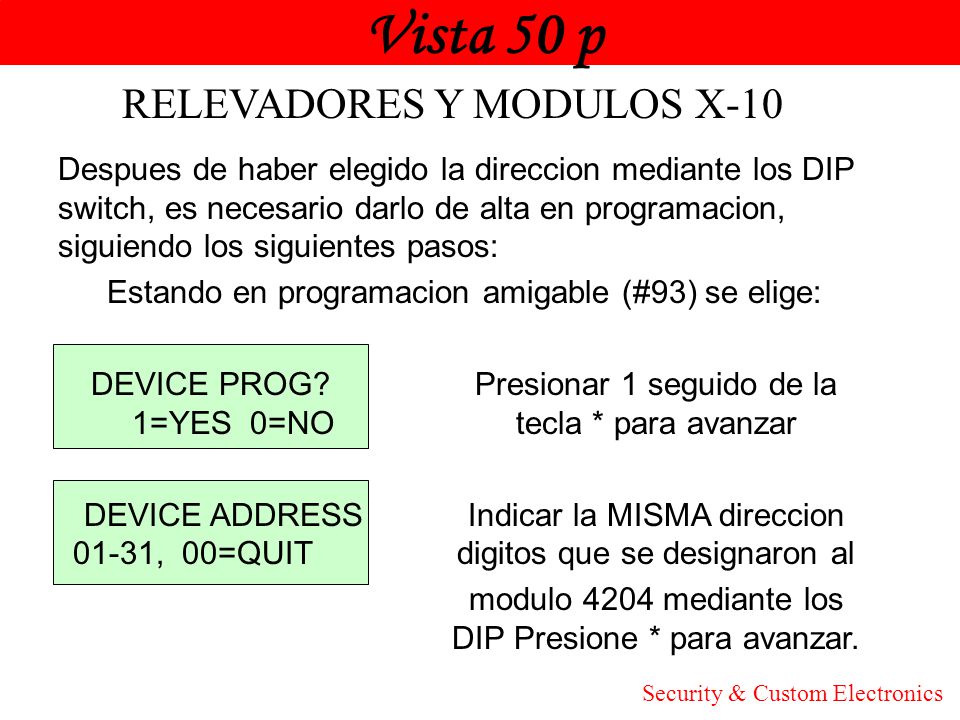

131 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
Despues de haber elegido la direccion mediante los DIP switch, es necesario darlo de alta en programacion, siguiendo los siguientes pasos: Estando en programacion amigable (#93) se elige: DEVICE PROG? Presionar 1 seguido de la 1=YES 0=NO tecla * para avanzar DEVICE ADDRESS Indicar la MISMA direccion 01-31, 00=QUIT digitos que se designaron al modulo 4204 mediante los DIP Presione * para avanzar. Security & Custom Electronics

132 USTED ACABA DE DAR DE ALTA EL MODULO DE RELEVADORES !!!!!
Vista 50 p Honeywell RELEVADORES Y MODULOS X-10 DEVICE TYPE Seleccionar un tipo de output device periferico 04 (output device) Presione * para avanzar. USTED ACABA DE DAR DE ALTA EL MODULO DE RELEVADORES !!!!! Security & Custom Electronics

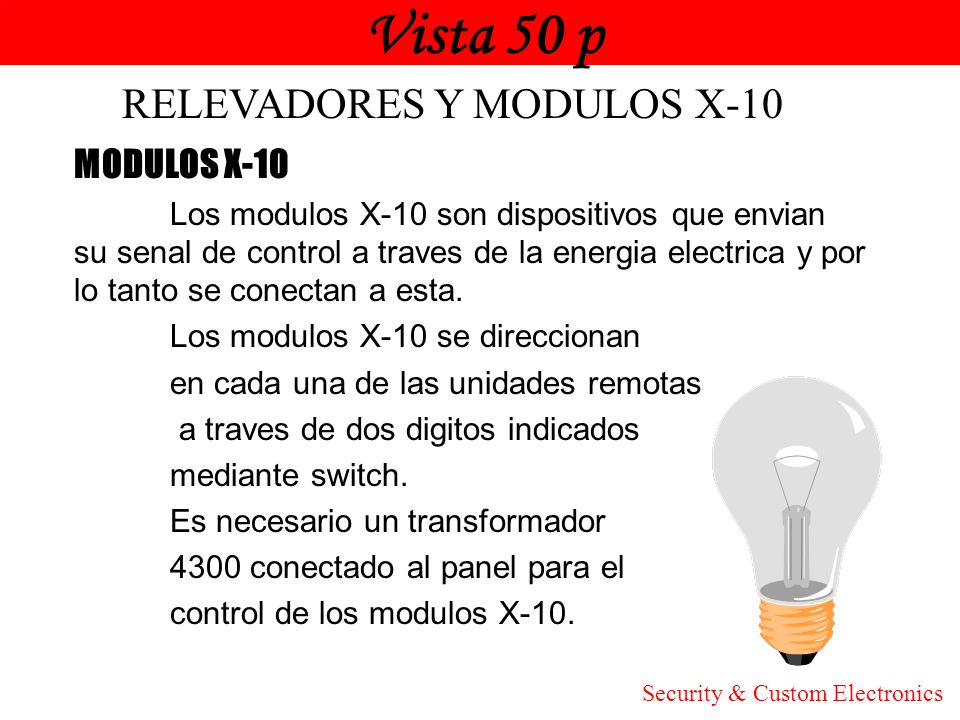

133 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10 MODULOS X-10
Los modulos X-10 son dispositivos que envian su senal de control a traves de la energia electrica y por lo tanto se conectan a esta. Los modulos X-10 se direccionan en cada una de las unidades remotas a traves de dos digitos indicados mediante switch. Es necesario un transformador 4300 conectado al panel para el control de los modulos X-10. Security & Custom Electronics

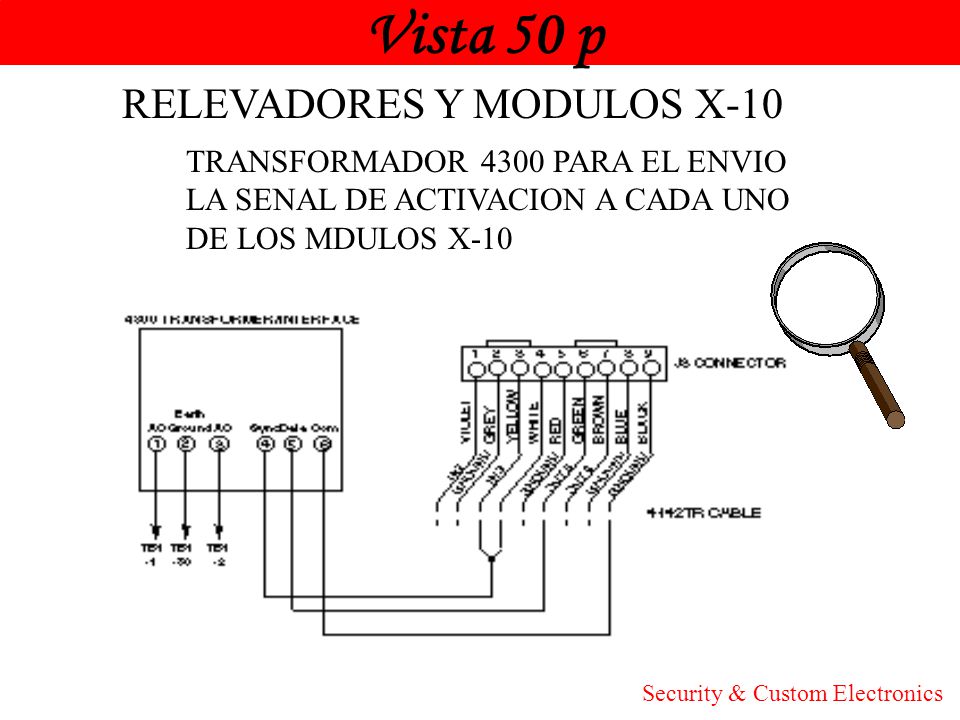

134 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
TRANSFORMADOR 4300 PARA EL ENVIO LA SENAL DE ACTIVACION A CADA UNO DE LOS MDULOS X-10 Security & Custom Electronics

135 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
Ahora vamos a analizar los pasos a seguir para la programacion de un RELEVADOR O MODULO X10. Dirigirse a #93 y seleccionar RELAY PROG? Del menu. ENTER RELAY No. Presionar el numero de (00=QUIT) relevador o modulo X-10 01-16 a ser programado. XX A EV ZL ZT P Pantalla que muestra el STT sumario de activación del relevador. Security & Custom Electronics

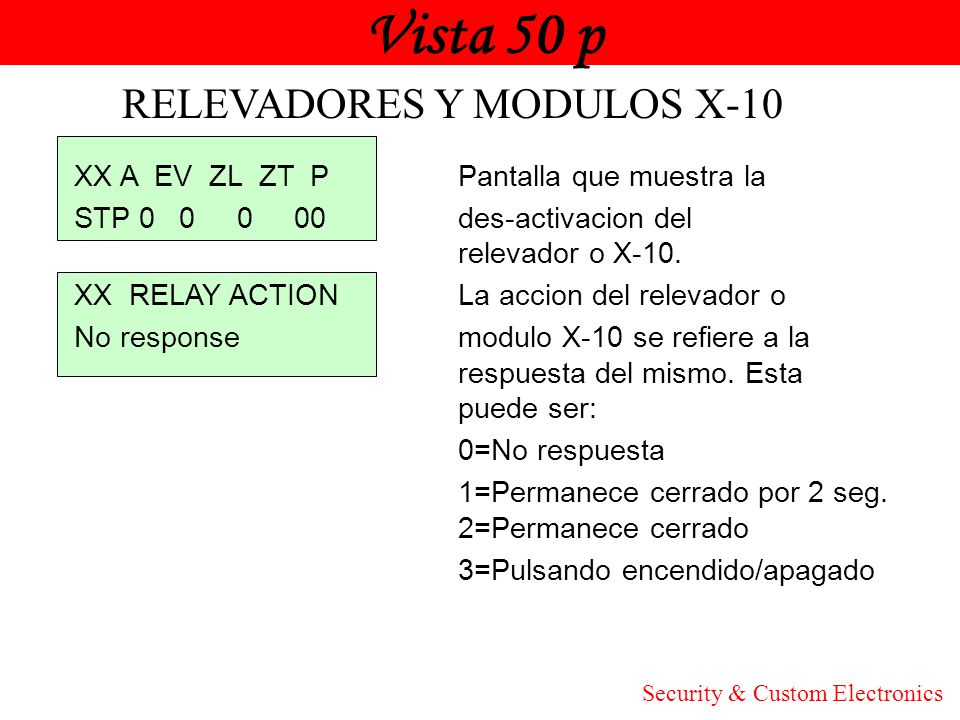

136 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
XX A EV ZL ZT P Pantalla que muestra la STP des-activacion del relevador o X-10. XX RELAY ACTION La accion del relevador o No response modulo X-10 se refiere a la respuesta del mismo. Esta puede ser: 0=No respuesta 1=Permanece cerrado por 2 seg. 2=Permanece cerrado 3=Pulsando encendido/apagado Security & Custom Electronics

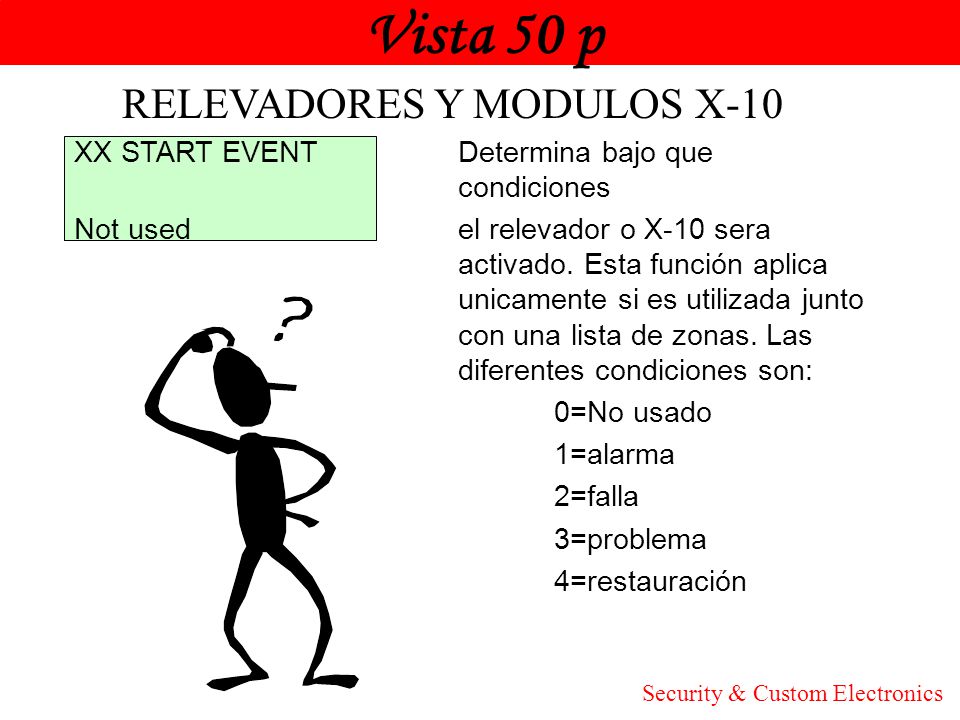

137 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
XX START EVENT Determina bajo que condiciones Not used el relevador o X-10 sera activado. Esta función aplica unicamente si es utilizada junto con una lista de zonas. Las diferentes condiciones son: 0=No usado 1=alarma 2=falla 3=problema 4=restauración Security & Custom Electronics

138 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
XX START: ZN LIST Introducir la lista de zonas que No list activaran el relevador o X10 (1-8). La lista es un grupo de zonas que se aplican junto con EVENTO.Cuando el evento seleccionado (alarma, falla, etc.) ocurre en cualquier zona de esta lista, activaran el relevador designado. Security & Custom Electronics

139 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
XX START:ZN TYPE Si no seleccionamos un evento 00 No response para la activacion, tambien se tiene la alternativa de seleccionar algun tipo de zona para activar el relevador o X-10. XX START PART Designa si el evento de any partition empiezo sera limitado a una particion (1- 8) o a cualquier particion (0). Recuerde presionar la tecla “*” para avanzar Security & Custom Electronics

140 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
20 = Armado-Stay 21 = Armado-Away 22 = Desarmado = Al finalizar tiempo de salida 32 = Comenzar en tiempo de entrada 33 = Robo 34 = Codigo + # = Codigo + # + 72 36 = En tiempo de sirena = 2 Veces tiempo de sirena 38 = Campana = Alarma = Bypaseo 41 = Perdida Corriente AC 42 = Bateria Baja 43 = Falla de Comm 44 = Bateria baja de RF 45 = Falla de polling loop 51 = Falla de receptor RF 52 = kissoff = reseteo de zona de fuego = desarmado + 1 minuto 58 = Secuestro = Verificación de alarma de audio Security & Custom Electronics

141 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10

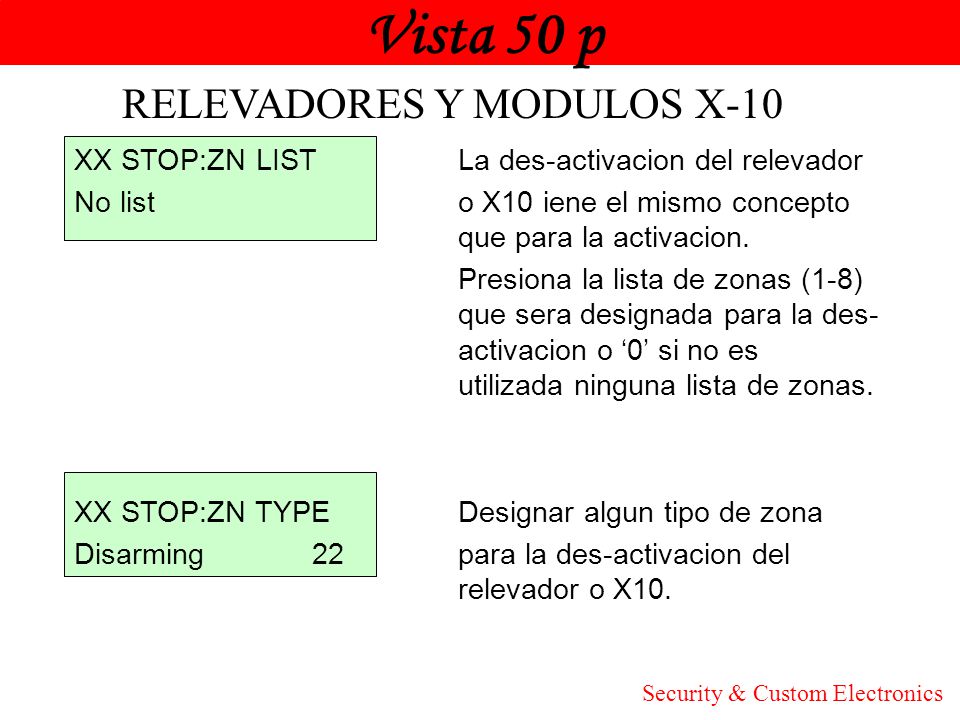

XX STOP:ZN LIST La des-activacion del relevador No list o X10 iene el mismo concepto que para la activacion. Presiona la lista de zonas (1-8) que sera designada para la des- activacion o ‘0’ si no es utilizada ninguna lista de zonas. XX STOP:ZN TYPE Designar algun tipo de zona Disarming para la des-activacion del relevador o X10. Security & Custom Electronics

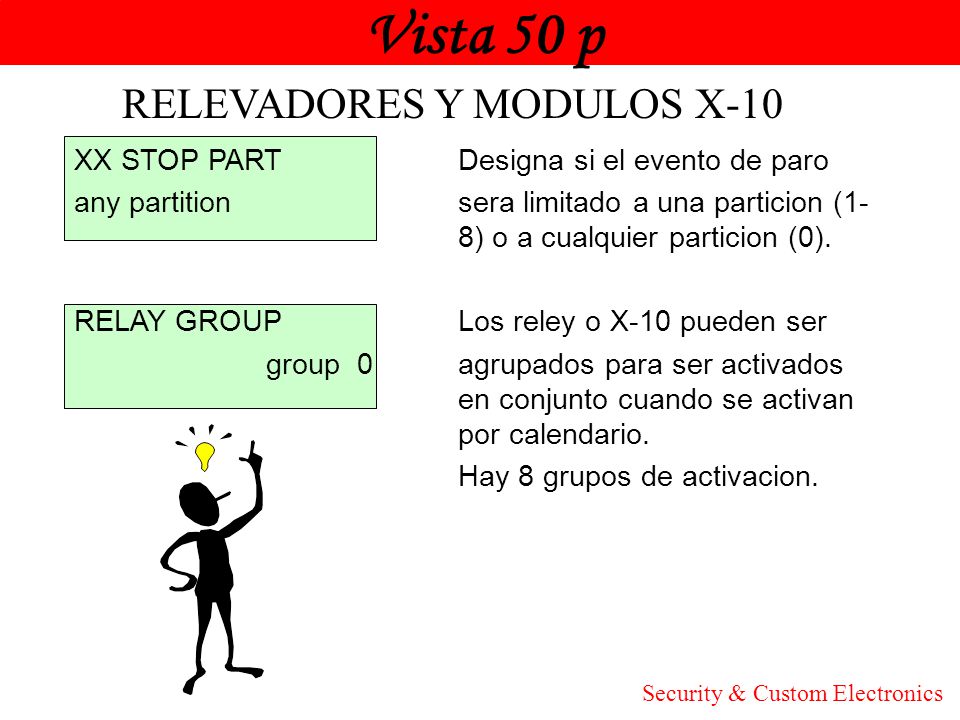

142 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
XX STOP PART Designa si el evento de paro any partition sera limitado a una particion ( ) o a cualquier particion (0). RELAY GROUP Los reley o X-10 pueden ser group 0 agrupados para ser activados en conjunto cuando se activan por calendario. Hay 8 grupos de activacion. Security & Custom Electronics

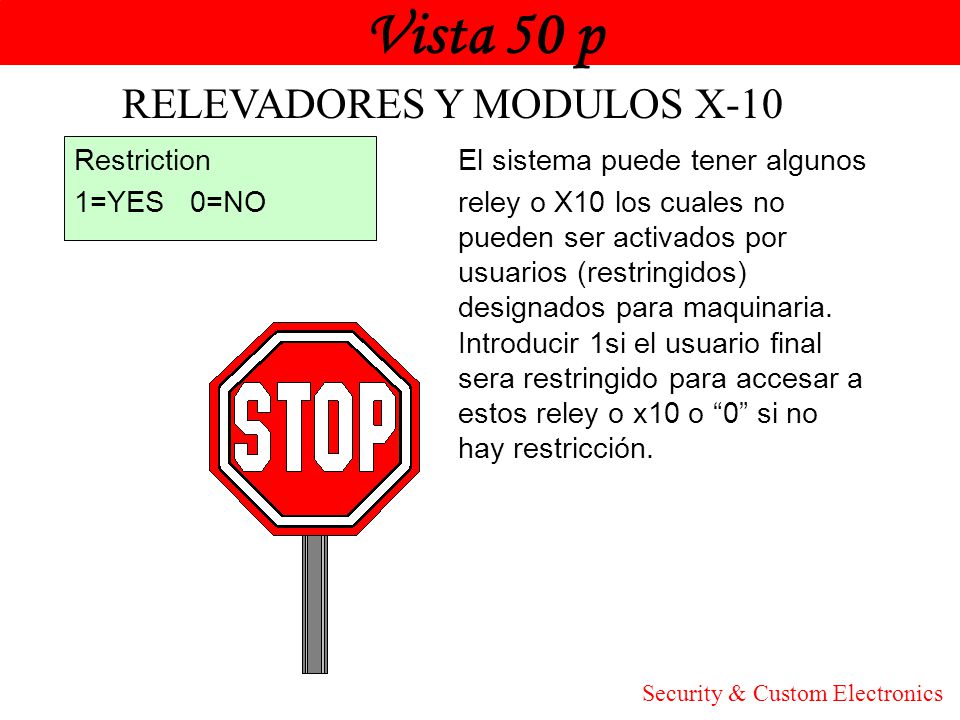

143 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
Restriction El sistema puede tener algunos 1=YES 0=NO reley o X10 los cuales no pueden ser activados por usuarios (restringidos) designados para maquinaria. Introducir 1si el usuario final sera restringido para accesar a estos reley o x10 o “0” si no hay restricción. Security & Custom Electronics

144 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
RELAY TYPE Esta parte es especialmente 4204 output importante, ya que designamos si vamos a utilizar un relevador (modulo ) o si vamos a utilizar un modulo X-10. Introduciendo “1” seleccionamos un relevador, si introducimos “2” designamos como modulo X-10. Security & Custom Electronics

145 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
ECP ADDRESS Cuando seleccionamos un relevador, debemos dar la direccion de los DIP switch que designamos en el modulo de relevadores (01-15). MODULE RELAY # Ahora tenemos que designar cual relevador especifico de los cuatro en un modulo sera activado. Introducir cual relevador (1-4) designamos. Security & Custom Electronics

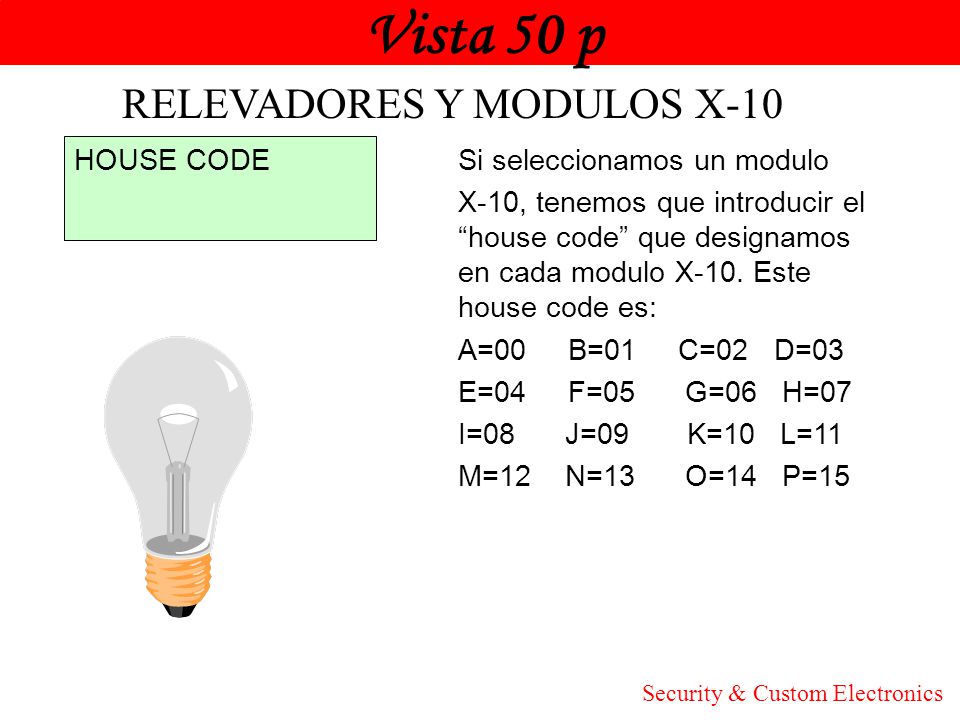

146 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
HOUSE CODE Si seleccionamos un modulo X-10, tenemos que introducir el “house code” que designamos en cada modulo X-10. Este house code es: A= B= C=02 D=03 E= F= G=06 H=07 I= J= K=10 L=11 M=12 N= O=14 P=15 Security & Custom Electronics

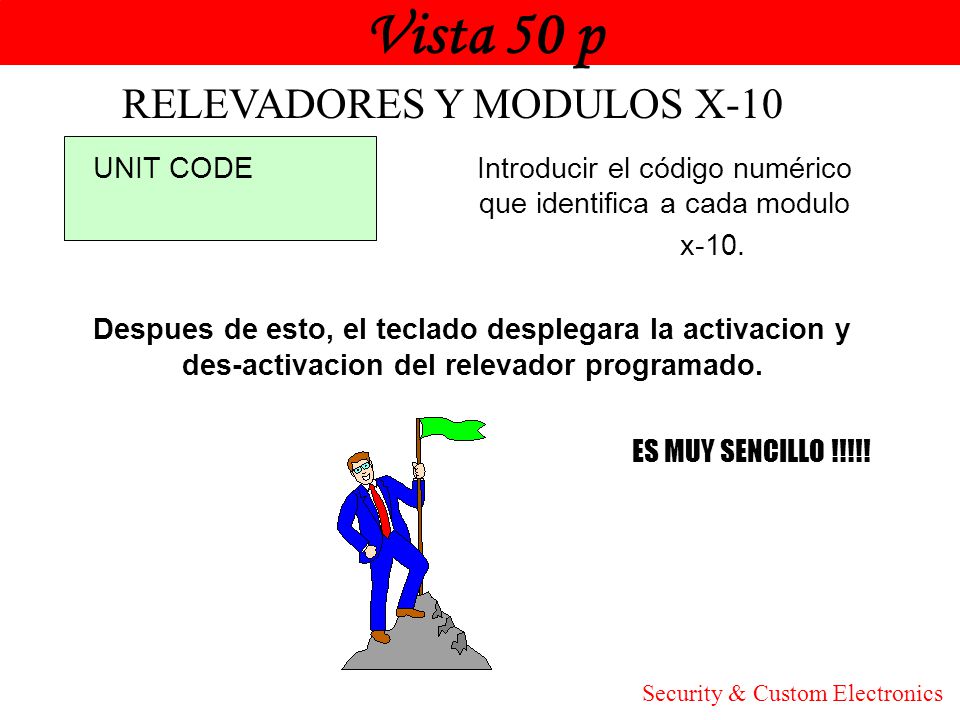

147 UNIT CODE Introducir el código numérico que identifica a cada modulo
Vista 50 p Honeywell RELEVADORES Y MODULOS X-10 UNIT CODE Introducir el código numérico que identifica a cada modulo x-10. Despues de esto, el teclado desplegara la activacion y des-activacion del relevador programado. ES MUY SENCILLO !!!!! Security & Custom Electronics

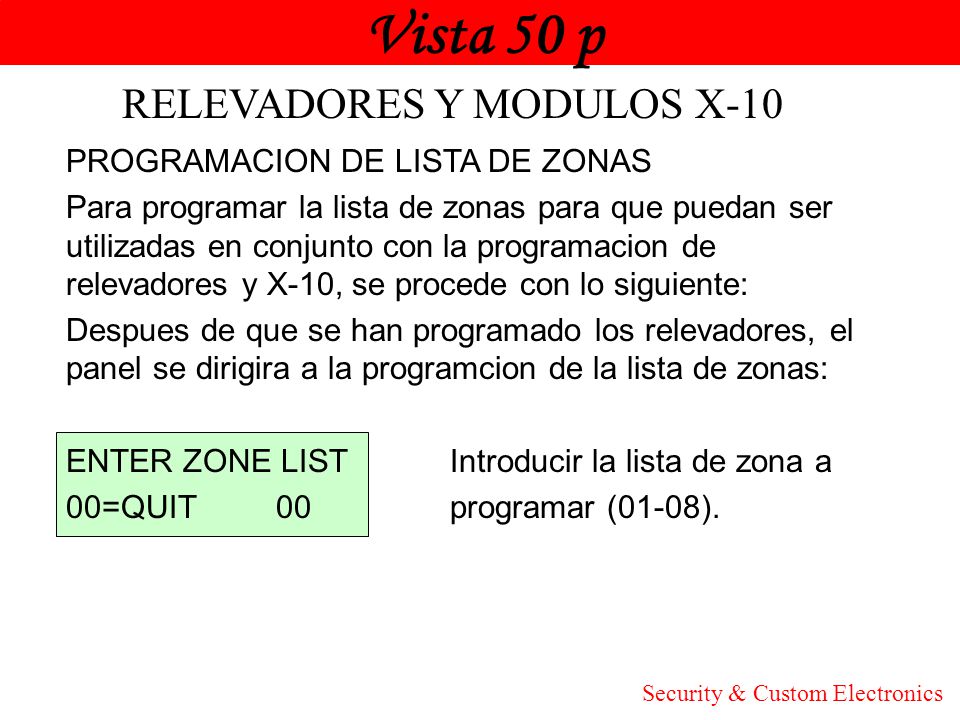

148 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
PROGRAMACION DE LISTA DE ZONAS Para programar la lista de zonas para que puedan ser utilizadas en conjunto con la programacion de relevadores y X-10, se procede con lo siguiente: Despues de que se han programado los relevadores, el panel se dirigira a la programcion de la lista de zonas: ENTER ZONE LIST Introducir la lista de zona a 00=QUIT programar (01-08). Security & Custom Electronics

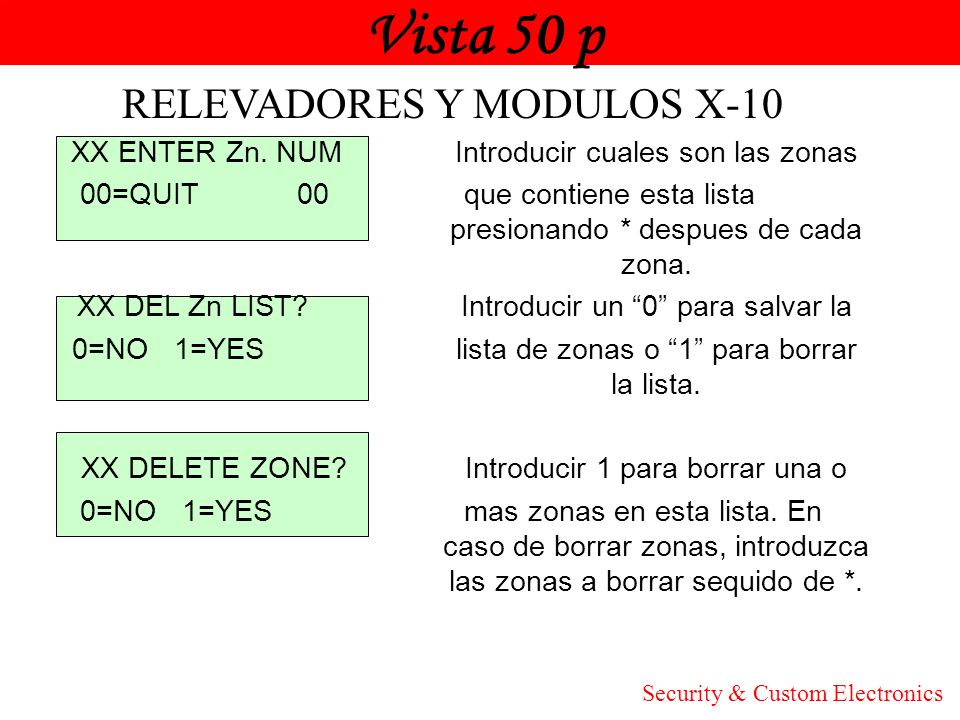

149 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
XX ENTER Zn. NUM Introducir cuales son las zonas 00=QUIT que contiene esta lista presionando * despues de cada zona. XX DEL Zn LIST? Introducir un “0” para salvar la 0=NO 1=YES lista de zonas o “1” para borrar la lista. XX DELETE ZONE? Introducir 1 para borrar una o 0=NO 1=YES mas zonas en esta lista. En caso de borrar zonas, introduzca las zonas a borrar sequido de *. Security & Custom Electronics

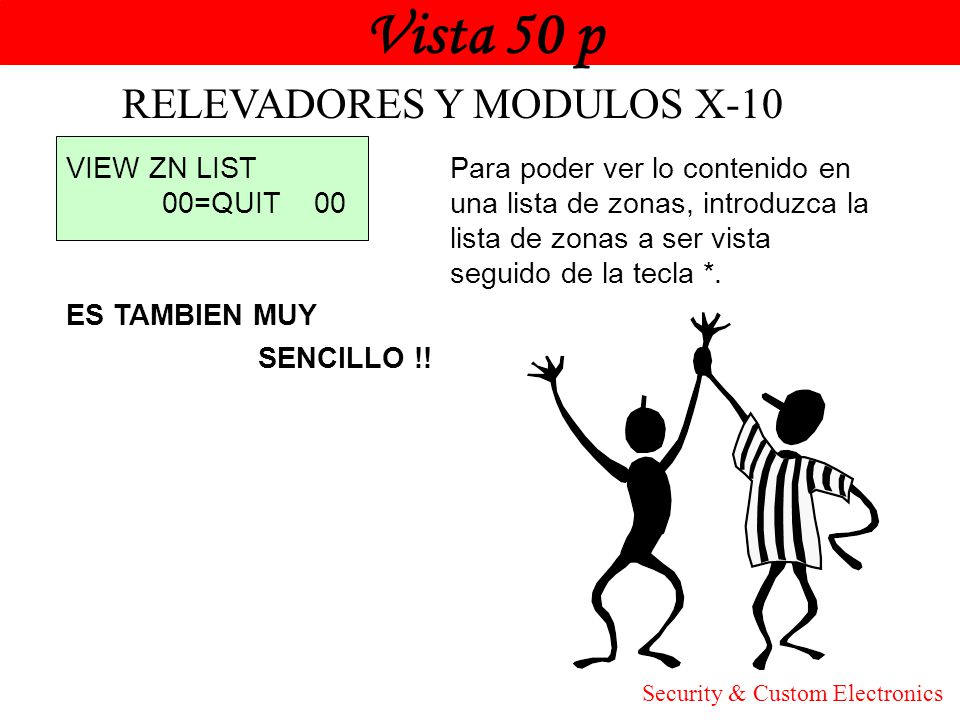

150 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
VIEW ZN LIST Para poder ver lo contenido en 00=QUIT una lista de zonas, introduzca la lista de zonas a ser vista seguido de la tecla *. ES TAMBIEN MUY SENCILLO !! Security & Custom Electronics

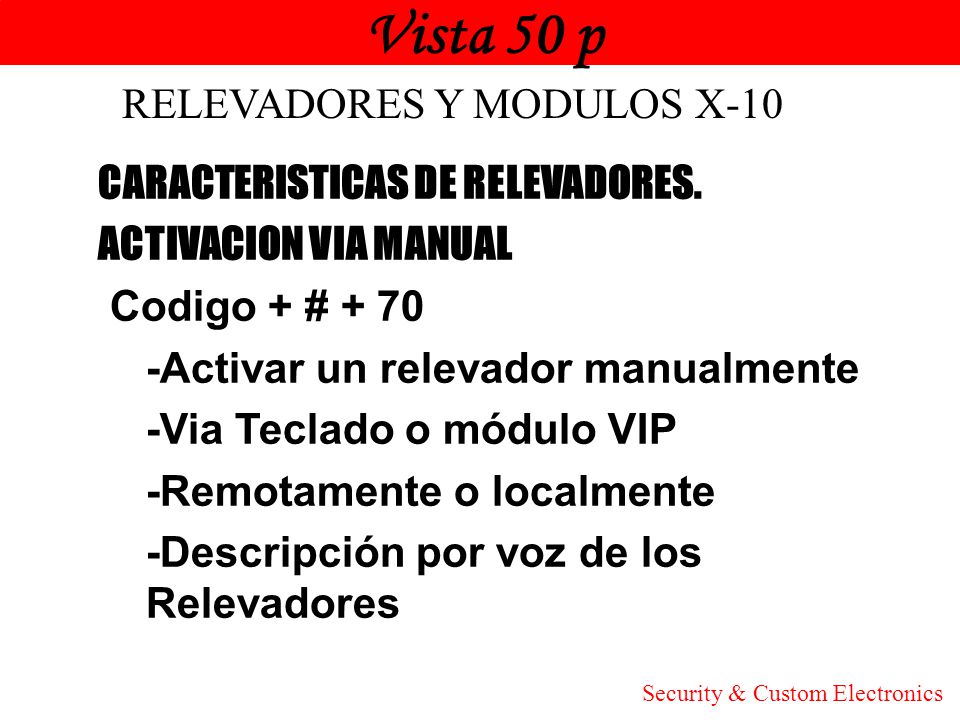

151 Vista 50 p Honeywell RELEVADORES Y MODULOS X-10
CARACTERISTICAS DE RELEVADORES. ACTIVACION VIA MANUAL Codigo + # + 70 -Activar un relevador manualmente -Via Teclado o módulo VIP -Remotamente o localmente -Descripción por voz de los Relevadores Security & Custom Electronics

152 Vista 50 p INICIO MODULO 5 MODULO DE VOZ 4286 Honeywell
Security & Custom Electronics

153 Vista 50 p Honeywell MODULO DE VOZ 4286
El Módulo 4286 VIP es un accesorio añadido mediante el cual el usuario puede acceder al sistema de seguridad y a los relés a través de un teléfono Multifrecuencia (DTMF) (bien desde el local o llamando al local desde una ubicación remota). Debe habilitar este módulo en el Modo #93 Programación de Dispositivos (DEVICE PROG) con dirección 4, y debe asignarle a una partición. Security & Custom Electronics

154 Vista 50 p Honeywell MODULO DE VOZ 4286 Security & Custom Electronics

155 Vista 50 p Honeywell MODULO DE VOZ 4286
Para la programacion del Modulo de Voz 4286, es necesario programar las siguientes preguntas: *20 CODIGO DE TELEFONO DEL MODULO DE VOZ 01-09 = primer dígito, 11 (para *) o 12 (para #) = segundo dígito Para inhabilitar el módulo de voz, introduzca 00 como1er dígito e introduzca 11 como el 2do dígito del código (código inhabilitar = 00,11). Este es el código de teléfono de 2-dígitos utilizado para acceder al sistema a través del módulo VIP 4286. *74/*75 CODIGO DE REPORTE DE ALARMA PARA FALLAS EN VIP (ZONA 87). *109 TIPO DE RESPUESTA PARA LA ZONA DEL MODULO DE VOZ (ZONA 87, TIPO 5) Security & Custom Electronics

156 Vista 50 p Honeywell MODULO DE VOZ 4286
*44 CONTADOR DE DETECCION DE RINGS 01-14 = contar rings de 1-14 00 = inhabilitar la detección de rings 15 = seleccionar el modo de ignorar contestador automático, que permite que el sistema reciba llamadas incluso cuando un contestador automático está conectado a la misma línea telefónica. En el modo de contestador automático, el control bidireccional que llama deberá permitir que el teléfono suene una vez, después colgará, y a continuación llamará otra vez antes de que transcurran 30 segundos. El sistema, después de oír un ring seguido de silencio, no contestará a la primera llamada, pero se preparará para descolgar con el primer ring de la siguiente llamada entrante que se reciba dentro de un periodo de 30 segundos (el control bidireccional llamando otra vez). Solo aplicable si está utilizando un módulo telefónico 4286 y/o si va a utilizar el control bidireccional iniciado remotamente Security & Custom Electronics

157 Vista 50 p Honeywell MODULO DE VOZ 4286
Estando en programacion amigable (#93) se elige: DEVICE PROG? Presionar 1 seguido de la 1=YES 0=NO tecla * para avanzar DEVICE ADDRESS Indicar la direccion del VIP 01-31, 00=QUIT que DEBE ser 04. Presione * para avanzar. Security & Custom Electronics

158 Vista 50 p Honeywell MODULO DE VOZ 4286
DEVICE TYPE Seleccionar un tipo de 05 VIP periferico 05 (VIP) Presione * para avanzar. MODULE PART. Introduzca la particion que (1-8) sera designada a el modulo Security & Custom Electronics

159 Vista 50 p Honeywell MODULO DE VOZ 4286
Cuando estamos utilizando un modulo de Voz, es necesario programar las palabras (de las zonas y de los relay) que son disponibles para el modulo de Voz, de lo contrario, el modulo no emitira ninguna palabra que no se encuentre en su vocabulario. Ubicandose en #93, entonces: Para las palabras de las zonas se programa en ALPHA PROG. Para las palabras de los reley se programan en RLY VOICE DESCR. Security & Custom Electronics

160 Vista 50 p Honeywell MODULO DE VOZ 4286 PROCEDIMIENTO DE OPERACION.
A traves de un telefono local (en casa). 1. Tomar el telefono e introducir el codigo de telefono programado (pregunta *20). El sistema anunciara el estatus del sistema automaticamente. 2. Si el sistema esta en alarma cuando el codigo de telefono es introducido, el sistema preguntara ahora por el codigo de usuario (maestro). La alarma sera reconocida y el estatus del sistema sera anunciado automaticamente. Al finalizar el estatus, seran escuchados 2 tonos (beeps). Security & Custom Electronics

161 Vista 50 p Honeywell MODULO DE VOZ 4286 PROCEDIMIENTO DE OPERACION.
A traves de un telefono externo (desde la “calle”). 1. Marcar el numero de telefono de la casa. A) Si el sistema contesta directamente, 2 tonos largos seran escuchados seguido del mensaje “HELLO, ENTER PHONE CODE NOW”. Introducir el codigo de telefono. B) Si una maquina contestadora contesta, introducir el codigo de telefono enseguida. C) Si una persona contesta, decirle a esa persona que espere. Introducir el codigo de telefono dentro de los primeros 20 segundos. Security & Custom Electronics

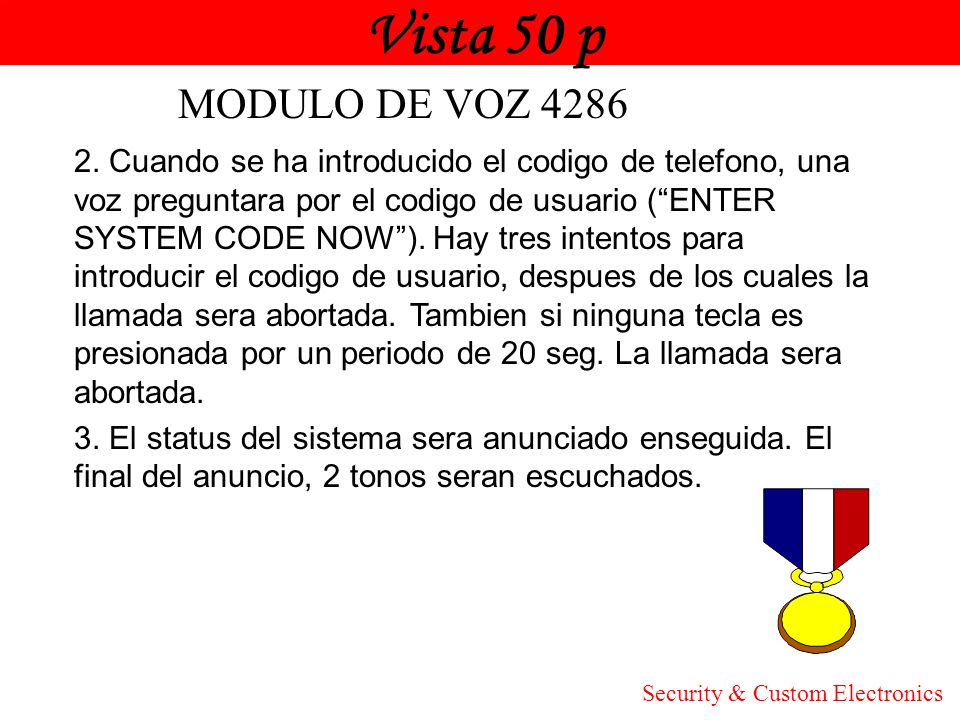

162 Vista 50 p Honeywell MODULO DE VOZ 4286
2. Cuando se ha introducido el codigo de telefono, una voz preguntara por el codigo de usuario (“ENTER SYSTEM CODE NOW”). Hay tres intentos para introducir el codigo de usuario, despues de los cuales la llamada sera abortada. Tambien si ninguna tecla es presionada por un periodo de 20 seg. La llamada sera abortada. 3. El status del sistema sera anunciado enseguida. El final del anuncio, 2 tonos seran escuchados. Security & Custom Electronics

163 Vista 50 p Honeywell FINAL DEL MODULO 4 Security & Custom Electronics

164 Vista 50 p INICIO MODULO 5 CALENDARIZACION UNA SOLUCION A TIEMPO!
Honeywell INICIO MODULO 5 CALENDARIZACION UNA SOLUCION A TIEMPO! Security & Custom Electronics

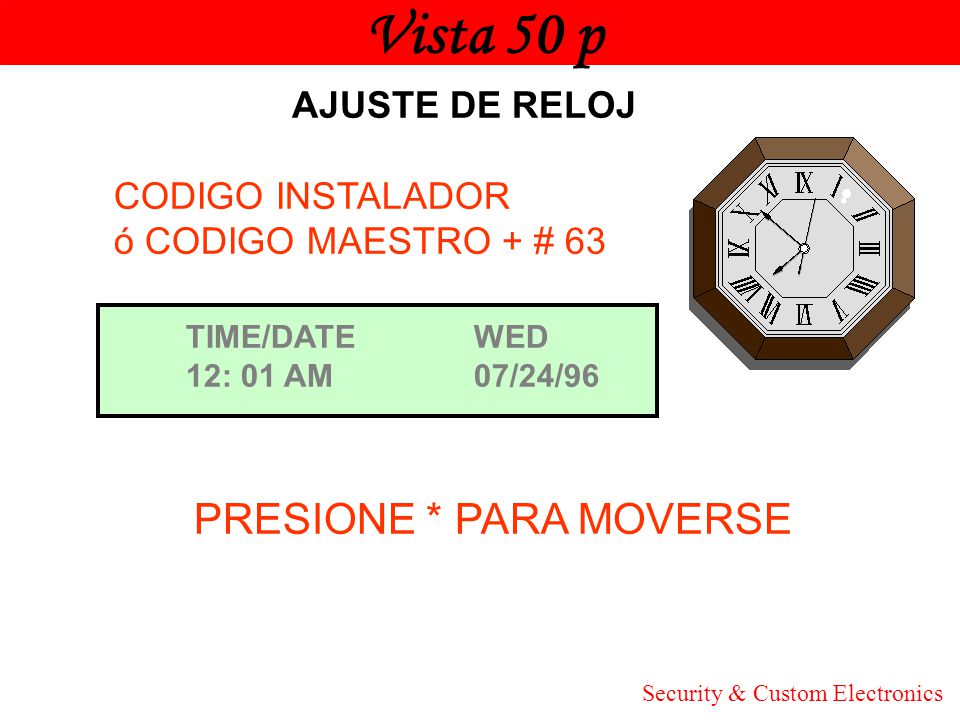

165 Vista 50 p Honeywell PROGRAMACION DE LA HORA Y FECHA
CALENDARIZACION PROGRAMACION DE LA HORA Y FECHA Para programar la hora y fecha, presionamos nuestro CODIGO DE USUARIO + # 63 Donde aparecera una pantalla que indica la hora y fecha del panel. Programar en hora militar y en tanto la fecha empezando por el mes/dia/ano. Security & Custom Electronics

166 Vista 50 p Honeywell CALENDARIZACION Los calendarios de esta unidad de control permiten que el sistema automatice algunas de sus funciones, como la auto-armado, auto-desarmado, auto-anulación y auto-inclusión de zonas, y la activación de salidas de relés (utilizando dispositivos de portadora de línea ó módulos). Security & Custom Electronics

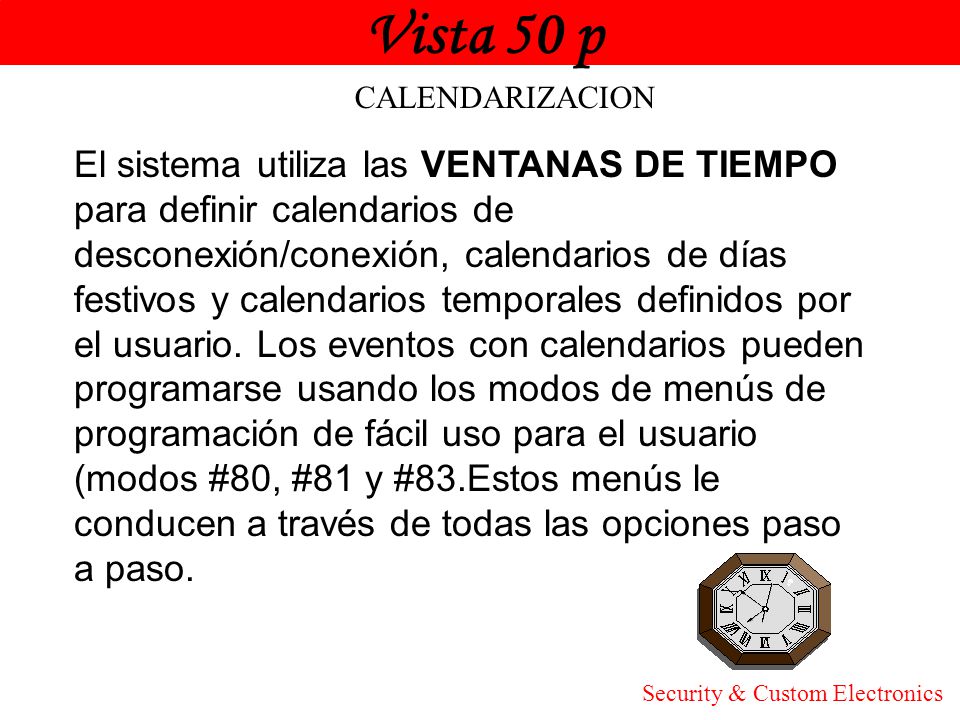

167 Vista 50 p Honeywell CALENDARIZACION El sistema utiliza las VENTANAS DE TIEMPO para definir calendarios de desconexión/conexión, calendarios de días festivos y calendarios temporales definidos por el usuario. Los eventos con calendarios pueden programarse usando los modos de menús de programación de fácil uso para el usuario (modos #80, #81 y #83.Estos menús le conducen a través de todas las opciones paso a paso. Security & Custom Electronics

168 Vista 50 p Honeywell CALENDARIZACION AUTO-ARMADO.El sistema puede armarse automáticamente (modo TOTAL) al final de una ventana de tiempo de cierre (armado) predeterminada, si no se ha armado el sistema manualmente. El auto-armado puede retardarse de tres maneras: usando el retardo de auto-armado, el aviso de auto-armado, o ampliando manualmente ventana de tiempo de armado con un comando de teclado. Security & Custom Electronics

169 Vista 50 p Honeywell CALENDARIZACION El RETARDO DE AUTO-ARMADO facilita un retardo (tiempo de gracia) antes del Auto-armado. Empieza al final de la ventana de armado (cierre). El tiempo se programa en el campo específico de partición 2*05 en incrementos de 4 minutos, hasta 56 minutos. Al terminar este periodo de tiempo se inicia el aviso de auto-armado. Security & Custom Electronics

170 Vista 50 p Honeywell CALENDARIZACION El AVISO DE AUTOARMADO genera un sonido del zumbador de la consola para avisar al usuario de un armado inmediato. Puede programarse el aviso para que empiece desde 01 hasta 15 minutos antes del armado en el campo de programación específico 2*06. Durante este periodo de tiempo la consola emitirá un pitido cada 15 segundos y mostrará el mensaje "ALERTA AUTO-ARM*" ("AA" en consolas que no sean alfanuméricas). Puede silenciar los pitidos pulsando cualquier tecla de la consola-armado. Security & Custom Electronics

171 Vista 50 p Honeywell CALENDARIZACION AMPLIAR VENTANA. El usuario puede ampliar manualmente la ventana de tiempo de armado del sistema en 1 o 2 horas. Esto se realiza introduciendo un comando de consola (código de seguridad + #82), el cual, a continuación, pide al usuario que introduzca el tiempo de ampliación deseado de 1 o 2 horas.Esta característica es útil si un usuario debe permanecer en las oficinas más tarde de lo normal. Security & Custom Electronics

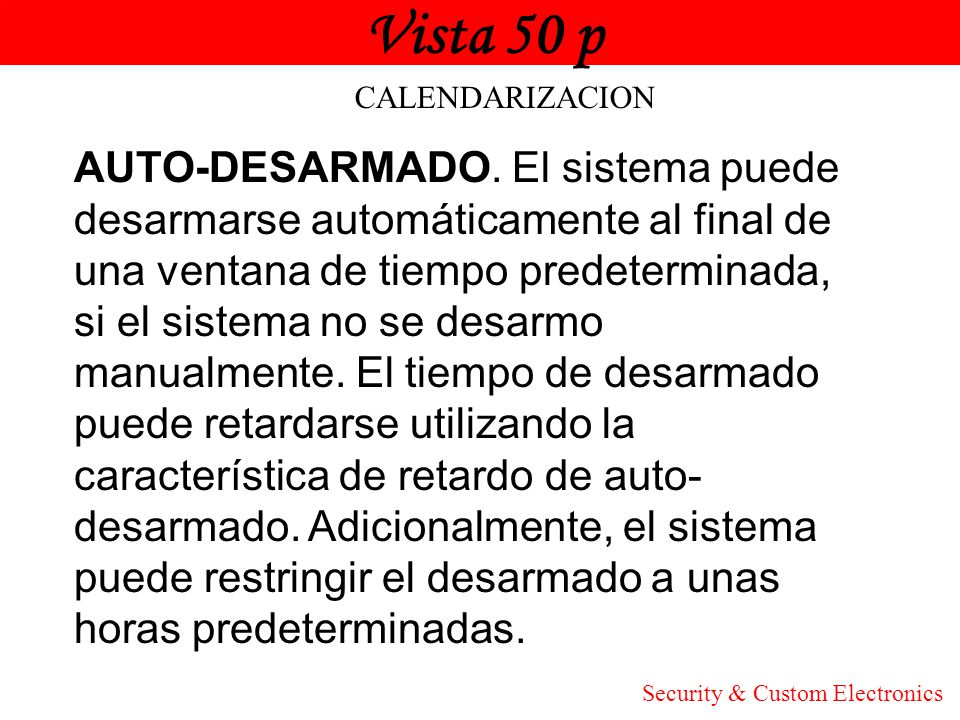

172 Vista 50 p Honeywell CALENDARIZACION AUTO-DESARMADO. El sistema puede desarmarse automáticamente al final de una ventana de tiempo predeterminada, si el sistema no se desarmo manualmente. El tiempo de desarmado puede retardarse utilizando la característica de retardo de auto-desarmado. Adicionalmente, el sistema puede restringir el desarmado a unas horas predeterminadas. Security & Custom Electronics

173 Vista 50 p Honeywell CALENDARIZACION RETARDO DE DESARMADO. Facilita un retardo antes del Auto-desarme. Este retardo se añade al final de la ventana de des-armado. El retardo se programa en incrementos de 4 minutos, hasta 56 minutos, en el campo de programación específico de partición 2*07. Security & Custom Electronics

174 Vista 50 p Honeywell CALENDARIZACION RESTRINGIR DE-ARMADO. Esta opción, programada en el campo específico 2*10, permite el desarmado por usuarios con nivel de operador sólo durante la ventana de tiempo de des-armado, la ventana de armado (por si el usuario necesita volver a entrar al local después del armado), o cuando el sistema está en alarma. Security & Custom Electronics

175 Vista 50 p Honeywell CALENDARIZACION INFORMES POR EXCEPCION. Esta opción facilita un medio de transmitir informes de desarmado/armado por excepción (enviado sólo si el evento tiene lugar fuera de las ventanas de tiempo predeterminadas de desarmado/armado). El sistema envía informes de desarmado/armado fuera de tiempo, si no ocurre ninguna desarmado/armado al final de la ventana de tiempo correspondiente. Security & Custom Electronics

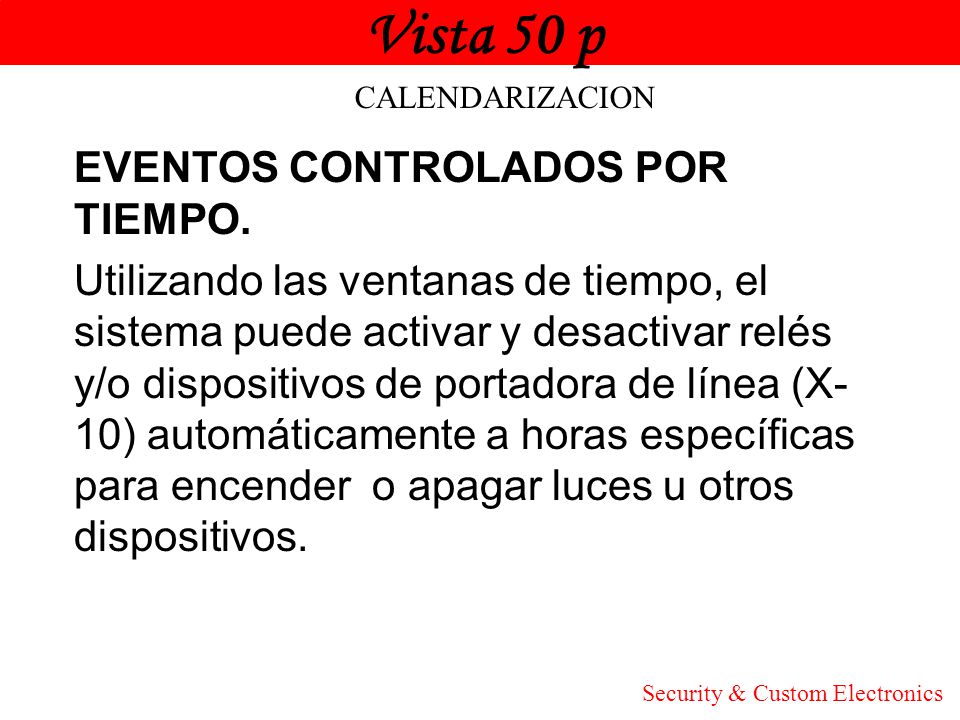

176 Vista 50 p Honeywell EVENTOS CONTROLADOS POR TIEMPO.
CALENDARIZACION EVENTOS CONTROLADOS POR TIEMPO. Utilizando las ventanas de tiempo, el sistema puede activar y desactivar relés y/o dispositivos de portadora de línea (X-10) automáticamente a horas específicas para encender o apagar luces u otros dispositivos. Security & Custom Electronics

177 Vista 50 p Honeywell CALENDARIZACION El sistema puede realizar las mismas acciones diariamente, o puede programarse para que ejecute una acción sólo una vez (es decir, encender las luces de la terraza este Miércoles a las 8:00pm). El sistema también facilita hasta 20 "temporizadores" disponibles para que el usuario pueda activar dispositivos de salida a horas y días prefijados. Security & Custom Electronics

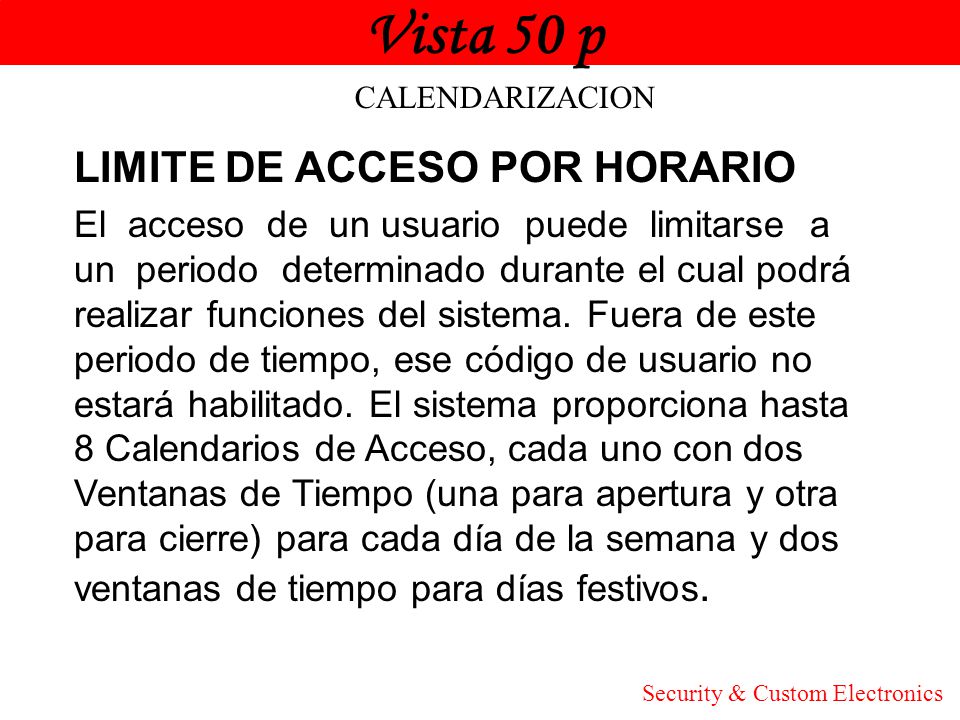

178 Vista 50 p Honeywell LIMITE DE ACCESO POR HORARIO
CALENDARIZACION LIMITE DE ACCESO POR HORARIO El acceso de un usuario puede limitarse a un periodo determinado durante el cual podrá realizar funciones del sistema. Fuera de este periodo de tiempo, ese código de usuario no estará habilitado. El sistema proporciona hasta 8 Calendarios de Acceso, cada uno con dos Ventanas de Tiempo (una para apertura y otra para cierre) para cada día de la semana y dos ventanas de tiempo para días festivos. Security & Custom Electronics

179 Vista 50 p Honeywell CALENDARIZACION Los calendarios de acceso se programan mediante el Modo Menú #80, y se habilitan para un usuario determinado cuando se añade dicho usuario al sistema. Si un usuario intenta manipular el sistema fuera del calendario, la consola alfanumérica mostrará el mensaje "Acceso Denegado.". Security & Custom Electronics

180 Vista 50 p EJEMPLO DE VENTANAS DE TIEMPO Honeywell
Security & Custom Electronics

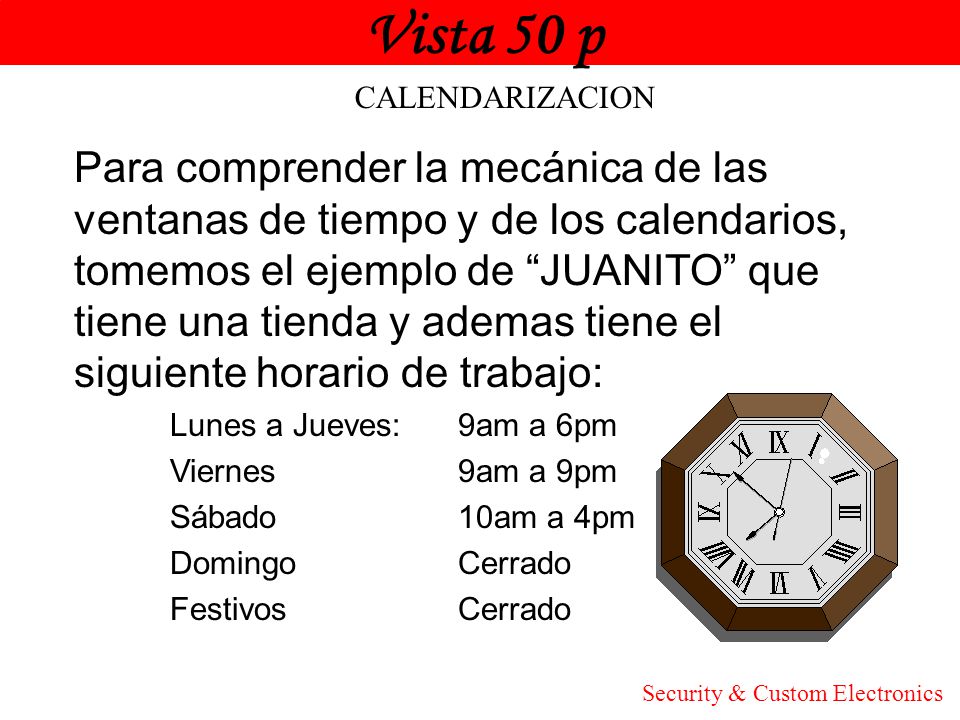

181 Vista 50 p Honeywell CALENDARIZACION Para comprender la mecánica de las ventanas de tiempo y de los calendarios, tomemos el ejemplo de “JUANITO” que tiene una tienda y ademas tiene el siguiente horario de trabajo: Lunes a Jueves: 9am a 6pm Viernes 9am a 9pm Sábado 10am a 4pm Domingo Cerrado Festivos Cerrado Security & Custom Electronics

182 Vista 50 p Honeywell CALENDARIZACION “JUANITO” desea las siguientes ventanas de tiempo para que los empleados tengan tiempo de armar o desarmar el sistema: Lunes a Jueves: Apertura (desarmado) 8am a 9am Cierre (armado) 6pm a 6:30pm Viernes Apertura (desarmado) 9pm a 9:30pm Security & Custom Electronics

183 Vista 50 p Honeywell Ventana Inicio Paro Objetivo
Sábado Apertura (desarmado) 9am a 10am Cierre (armado) 4pm a 4:30pm Domingo y Festivos Cerrado Para facilitar estos calendarios, deben programarse las siguientes cinco ventanas de tiempo: Ventana Inicio Paro Objetivo 1 8am 9am Ventana desarmado Lunes-Viernes 2 9am 10am Ventana desarmado Sábado 3 4pm 4:30pm Ventana armado Sábado 4 6pm 6:30pm Ventana armado Lunes-Jueves 5 9pm 9:30pm Ventana armado Viernes Security & Custom Electronics

184 Vista 50 p Honeywell CALENDARIZACION
Para programar las ventanas de tiempo, introduzca: [Código Instalador] + # + 80. Ventanas Tiempo? Seleccione el menu para 1=Si = No programar las ventanas Vent. Tiempo No. Seleccione la ventana de 01-20, 00=Salir 01 tiempo a programar (01-20) o 00 para salir. Security & Custom Electronics

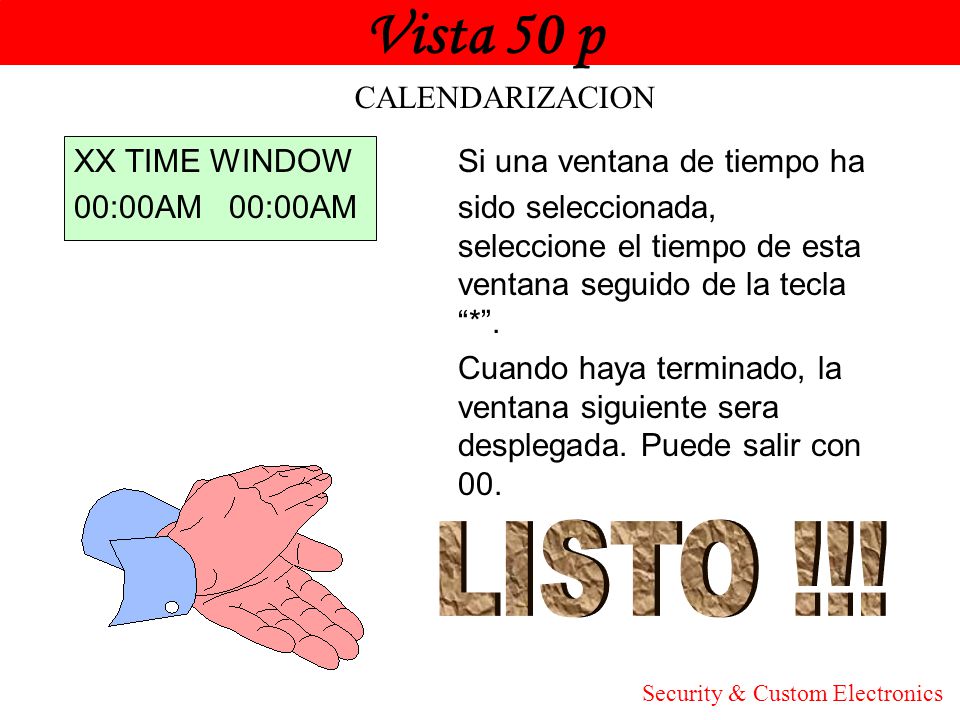

185 Vista 50 p LISTO !!! Honeywell CALENDARIZACION
XX TIME WINDOW Si una ventana de tiempo ha 00:00AM 00:00AM sido seleccionada, seleccione el tiempo de esta ventana seguido de la tecla “*”. Cuando haya terminado, la ventana siguiente sera desplegada. Puede salir con LISTO !!! Security & Custom Electronics

186 Vista 50 p Honeywell CALENDARIZACION CALENDARIOS DE ARMADO/DESARMADO (CIERRE/APERTURA). Los calendarios de Desarmado /Armado se controlan por uno de tres calendarios individuales. Cada calendario consiste de una ventana de tiempo para desarmado y otra ventana de tiempo para armado. Hay tres tipos de calendarios disponibles: Diario, Festivos, y Temporal. Security & Custom Electronics

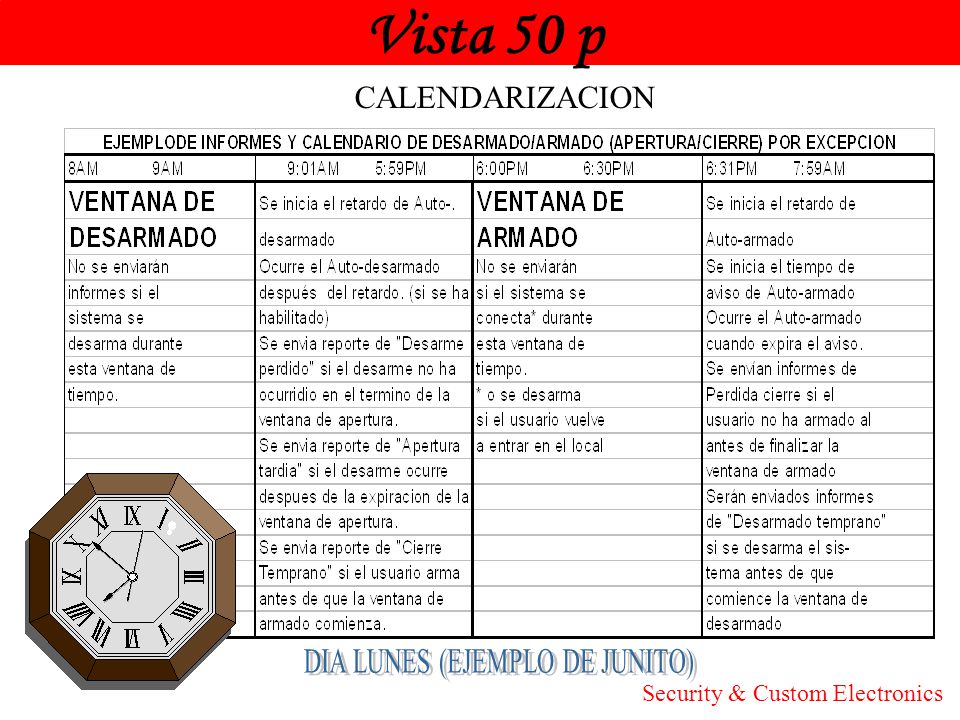

187 DIA LUNES (EJEMPLO DE JUNITO)
Vista 50 p Honeywell CALENDARIZACION DIA LUNES (EJEMPLO DE JUNITO) Security & Custom Electronics

188 Vista 50 p Honeywell (siguiendo el ejemplo del señor “JUANITO”)
CALENDARIZACION TABLA DE APERTURA/CIERRES PARA LAS VENTANAS DE TIEMPO. (siguiendo el ejemplo del señor “JUANITO”) Security & Custom Electronics

189 Vista 50 p Honeywell CALENDARIZACION
Para programar las ventanas de tiempo, introduzca: [Código Instalador] + # + 80 O/C SCHEDULE? Seleccione este menu. 1=YES 0=NO PARTITION #? Seleccione la particion que sera 01-08, 00=QUIT aplicada al calendario. MON P1 OP WIND? Seleccione la ventana de tiempo 00: : para apertura o desarmado para el dia LUNES. Security & Custom Electronics

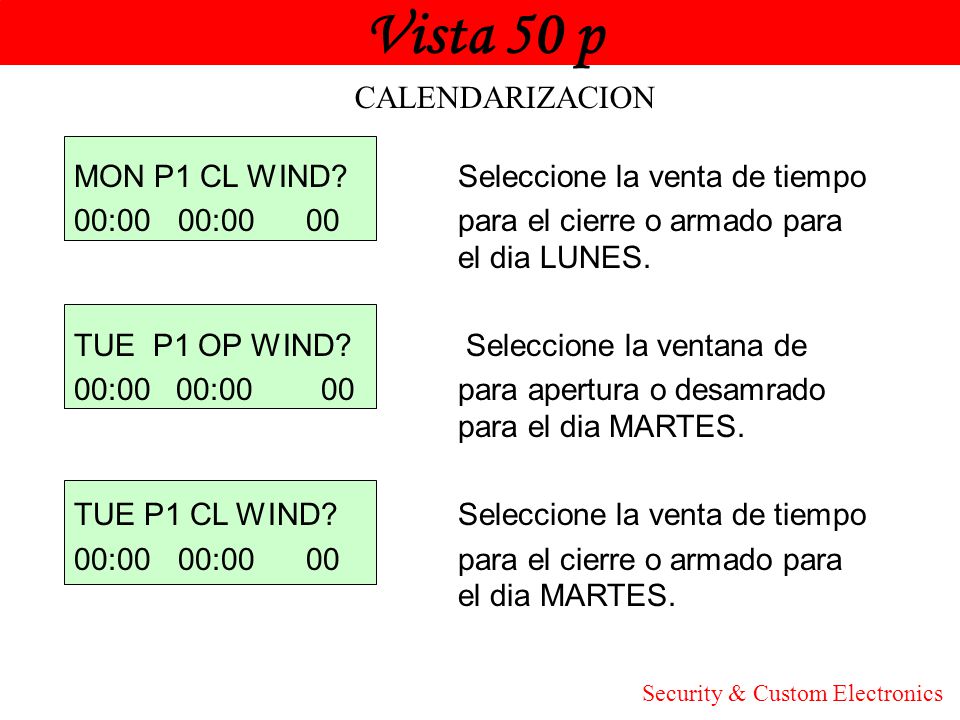

190 Vista 50 p Honeywell CALENDARIZACION
MON P1 CL WIND? Seleccione la venta de tiempo 00:00 00: para el cierre o armado para el dia LUNES. TUE P1 OP WIND? Seleccione la ventana de 00: : para apertura o desamrado para el dia MARTES. TUE P1 CL WIND? Seleccione la venta de tiempo 00:00 00: para el cierre o armado para el dia MARTES. Security & Custom Electronics

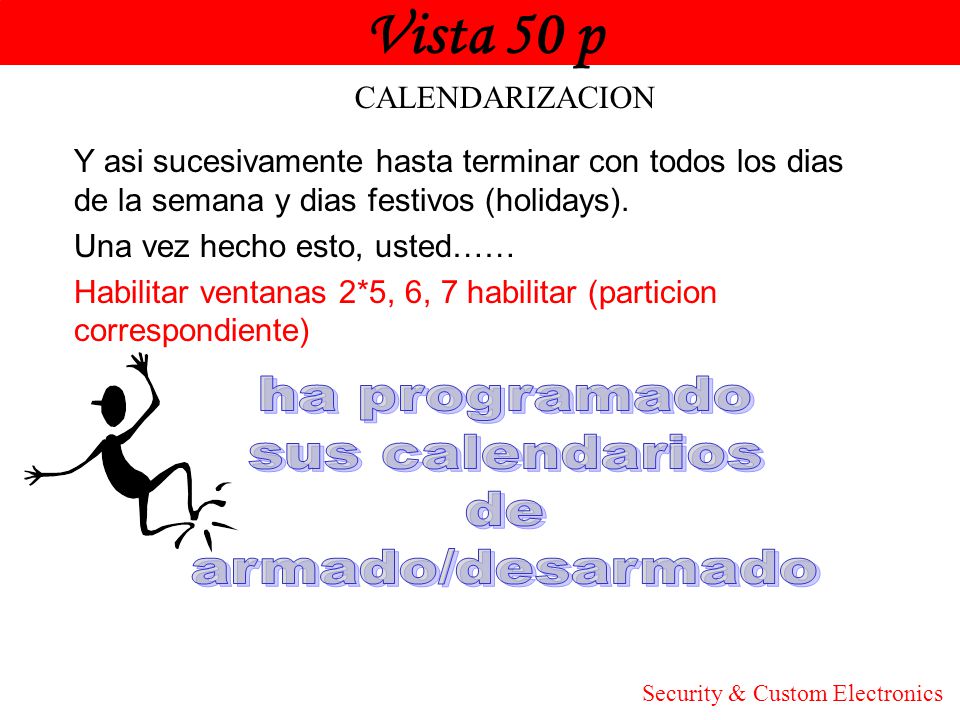

191 Vista 50 p ha programado sus calendarios de armado/desarmado Honeywell
CALENDARIZACION Y asi sucesivamente hasta terminar con todos los dias de la semana y dias festivos (holidays). Una vez hecho esto, usted…… Habilitar ventanas 2*5, 6, 7 habilitar (particion correspondiente) ha programado sus calendarios de armado/desarmado Security & Custom Electronics

192 Vista 50 p Honeywell CALENDARIZACION
Para programar sus Dias Festivos (holidays). HOLIDAYS? Seleccione este menu 1=YES 0=NO HOLIDAY NUMBER ? Seleccione el numero de 01-16, 00=QUIT dia festivo a programar ( ) XX ENTER DATE Introduzca la fecha empezando 00/00 por mes y despues el dia. Security & Custom Electronics

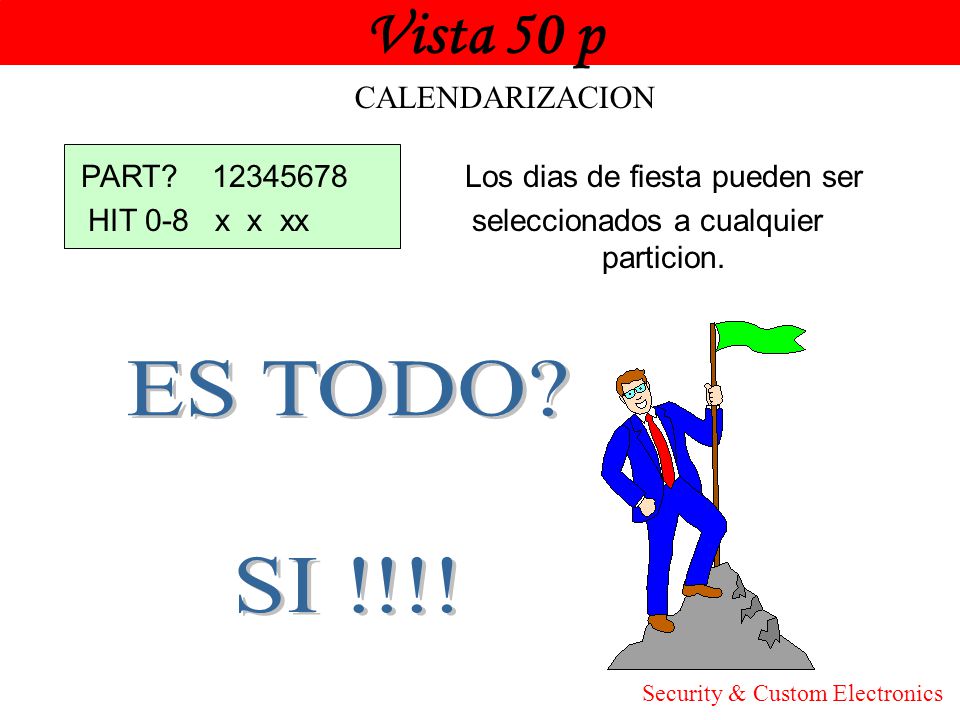

193 Vista 50 p ES TODO? SI !!!! Honeywell CALENDARIZACION
PART? Los dias de fiesta pueden ser HIT x x xx seleccionados a cualquier particion. ES TODO? SI !!!! Security & Custom Electronics

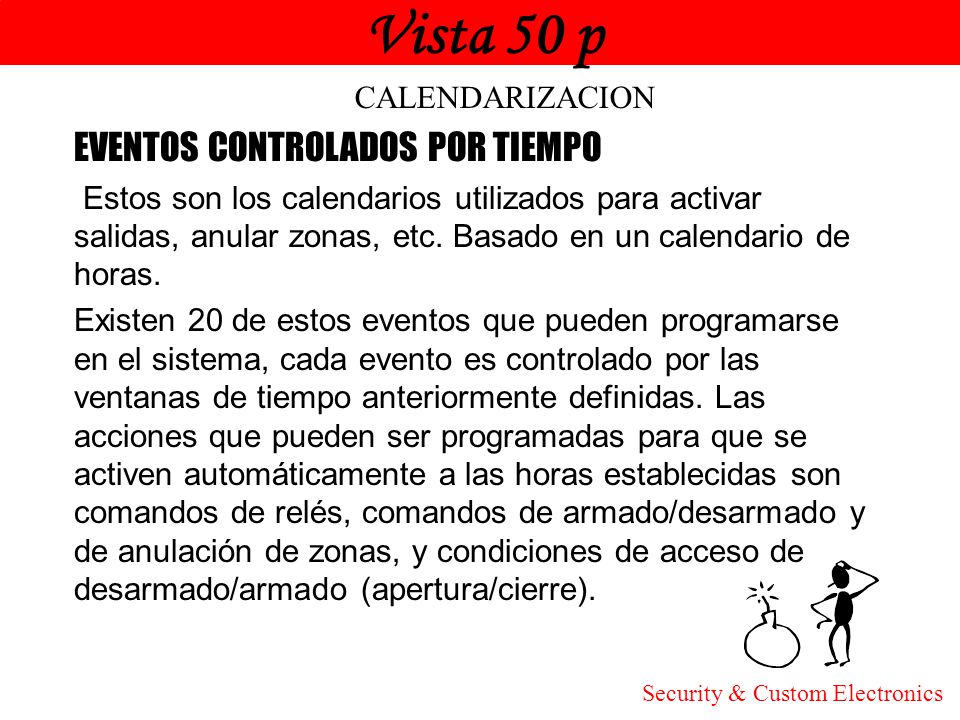

194 Vista 50 p Honeywell EVENTOS CONTROLADOS POR TIEMPO CALENDARIZACION
Estos son los calendarios utilizados para activar salidas, anular zonas, etc. Basado en un calendario de horas. Existen 20 de estos eventos que pueden programarse en el sistema, cada evento es controlado por las ventanas de tiempo anteriormente definidas. Las acciones que pueden ser programadas para que se activen automáticamente a las horas establecidas son comandos de relés, comandos de armado/desarmado y de anulación de zonas, y condiciones de acceso de desarmado/armado (apertura/cierre). Security & Custom Electronics

195 Vista 50 p Honeywell CALENDARIZACION
Ahora, “JUANITO” , conociendo esta nueva caracteristica que tiene el panel, desea programar que cuando cierre su tienda, se prendan las luces durante un tiempo 7:00PM hasta las 7:00AM (durante la noche), y que el aire acondicionado se encienda de 6:00AM a 9:00PM (durante el dia) para encontrar fresca su tienda cuando llegue. Para esto, necesitamos crear otras dos ventanas de tiempo: Ventana Inicio Paro Objetivo 6 7pm 7am Ventana activacion de luces (noche) 7 6am 9pm Ventana activacion aire acond (dia) Security & Custom Electronics

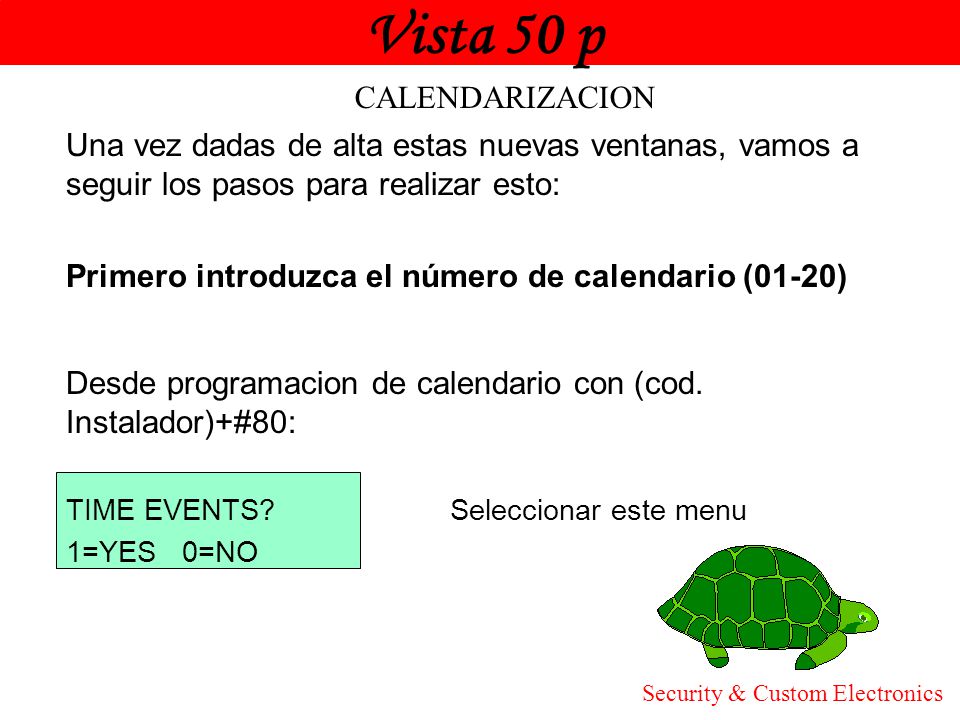

196 Vista 50 p Honeywell CALENDARIZACION
Una vez dadas de alta estas nuevas ventanas, vamos a seguir los pasos para realizar esto: Primero introduzca el número de calendario (01-20) Desde programacion de calendario con (cod. Instalador)+#80: TIME EVENTS? Seleccionar este menu 1=YES 0=NO Security & Custom Electronics

197 Vista 50 p Honeywell CALENDARIZACION
TIMED EVENT #? Presionar el # de evento o 01-20, 00=QUIT calendario a programar (01-20) XX ACTION ? Introduzca el código de la none acción deseada y el especificador de acción. Los códigos de acción son los eventos que deberán ocurrir cuando sea la hora establecida en el calendario. Cada acción también requiere un especificador de acción, el cual define a qué afecta la acción (relé, grupo de relés, partición, lista de zonas, grupo de usuario). Security & Custom Electronics

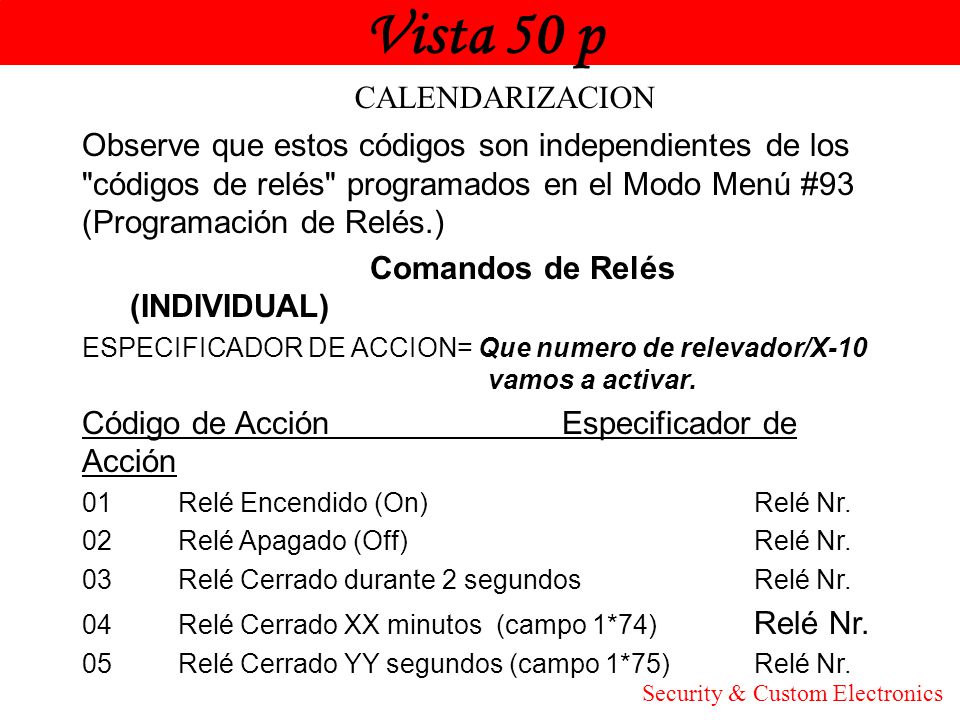

198 Vista 50 p Honeywell CALENDARIZACION
Observe que estos códigos son independientes de los "códigos de relés" programados en el Modo Menú #93 (Programación de Relés.) Comandos de Relés (INDIVIDUAL) ESPECIFICADOR DE ACCION= Que numero de relevador/X vamos a activar. Código de Acción Especificador de Acción 01 Relé Encendido (On) Relé Nr. 02 Relé Apagado (Off) Relé Nr. 03 Relé Cerrado durante 2 segundos Relé Nr. 04 Relé Cerrado XX minutos (campo 1*74) Relé Nr. 05 Relé Cerrado YY segundos (campo 1*75) Relé Nr. Security & Custom Electronics

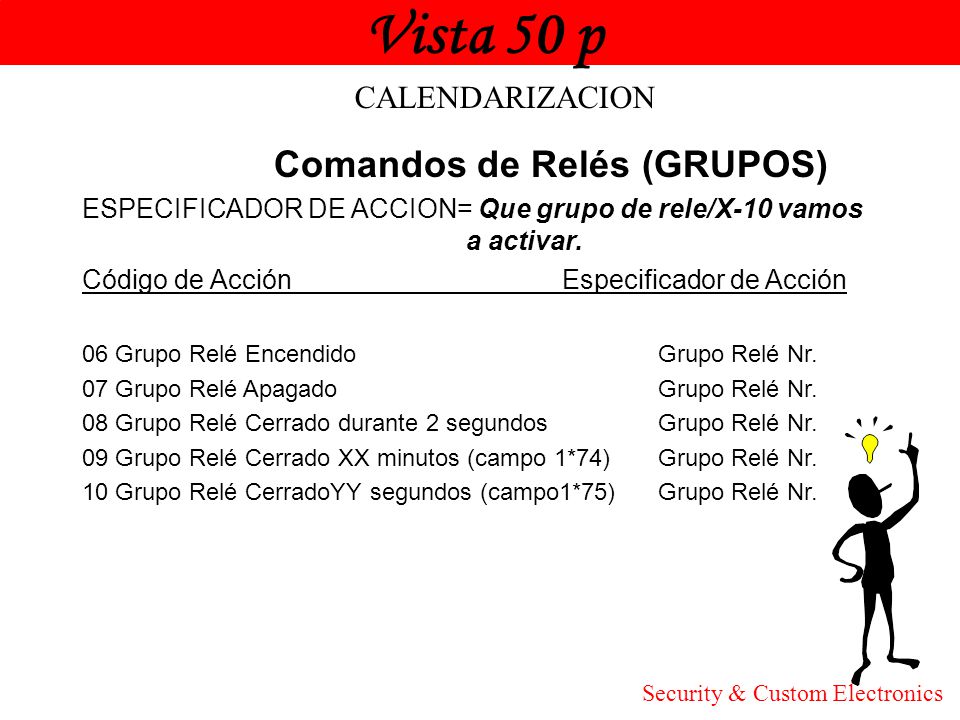

199 Vista 50 p Honeywell Comandos de Relés (GRUPOS) CALENDARIZACION
ESPECIFICADOR DE ACCION= Que grupo de rele/X-10 vamos a activar. Código de Acción Especificador de Acción 06 Grupo Relé Encendido Grupo Relé Nr. 07 Grupo Relé Apagado Grupo Relé Nr. 08 Grupo Relé Cerrado durante 2 segundos Grupo Relé Nr. 09 Grupo Relé Cerrado XX minutos (campo 1*74) Grupo Relé Nr. 10 Grupo Relé CerradoYY segundos (campo1*75) Grupo Relé Nr. Security & Custom Electronics

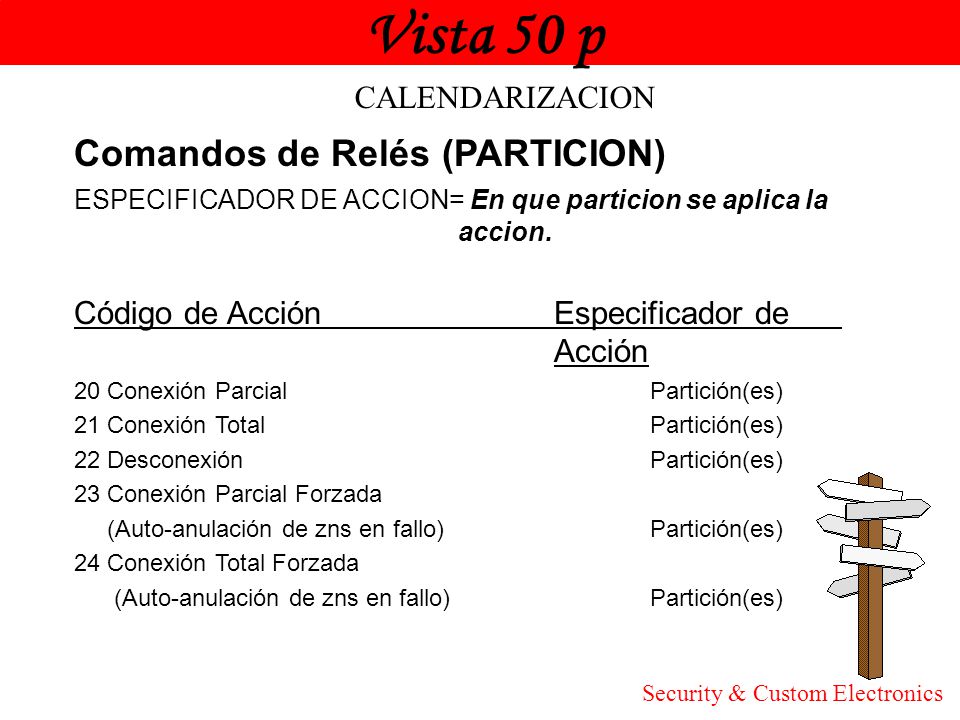

200 Vista 50 p Honeywell Comandos de Relés (PARTICION) CALENDARIZACION
ESPECIFICADOR DE ACCION= En que particion se aplica la accion. Código de Acción Especificador de Acción 20 Conexión Parcial Partición(es) 21 Conexión Total Partición(es) 22 Desconexión Partición(es) 23 Conexión Parcial Forzada (Auto-anulación de zns en fallo) Partición(es) 24 Conexión Total Forzada Security & Custom Electronics

201 Comandos de Relés (LISTA DE ZONAS)
Vista 50 p Honeywell CALENDARIZACION Comandos de Relés (LISTA DE ZONAS) ESPECIFICADOR DE ACCION= En que lista de zonas se aplica la anulacion de estas zonas Código de Acción Especificador de Acción 30 Auto Anulación–Lista de Zonas Nr. Lista de Zonas 31 Auto validación – Lista de Zonas Nr. Lista de Zonas Security & Custom Electronics

202 Vista 50 p Honeywell CALENDARIZACION
XX TIME WINDOW? Introduzca la hora de 00:00 00: activación deseada, la cual se refiere a cuando la acción debe tener lugar en relación con la ventana de tiempo. XX ACTIVE TIME? Durante la ventana, cuando 0 necesita que se active (1-4), de acuerdo a la siguiente tabla: Security & Custom Electronics

203 Vista 50 p Honeywell CALENDARIZACION
Hora de Activación Descripción 1 Al principio de la ventana de tiempo 2 Al final de la ventana de tiempo 3 Sólo durante el periodo activo de la ventana de tiempo (Encendido al inicio de la ventana, apagado al final). Este puede utilizarse junto con los comandos de conexión, desconexión o anulación para controlar parte del sistema durante la ventana. Por ejemplo, si selecciona anulación para que se active durante la ventana, las zonas de la lista de zonas serán anuladas al principio de la ventana y validadas al final de la misma. 4 Principio y final de la ventana de tiempo (ej. –Zumbador de pausa). En este ejemplo, si seleccionó relé pulsante, el relé pulsará durante 2 segundos al inicio de la ventana, indicando el principio de la pausa. Al final de la ventana pulsará otra vez, indicando el final de la pausa. Security & Custom Electronics

204 Vista 50 p Honeywell CALENDARIZACION
DAYS? MTWTFSSH Ahora el sistema preguntara por HIT x xx los dias se debe activar este evento. Pulse 0 para activar o desactivar todos los días o pulse las teclas 1-8 para seleccionar o deseleccionar la letra x bajo el día (Lunes= 1, Festivo= F = 8 ). Cuando haya introducido todos los datos, se mostrará otra vez en el display la pantalla EVENTO PROGRAMADO. JUANITO Security & Custom Electronics

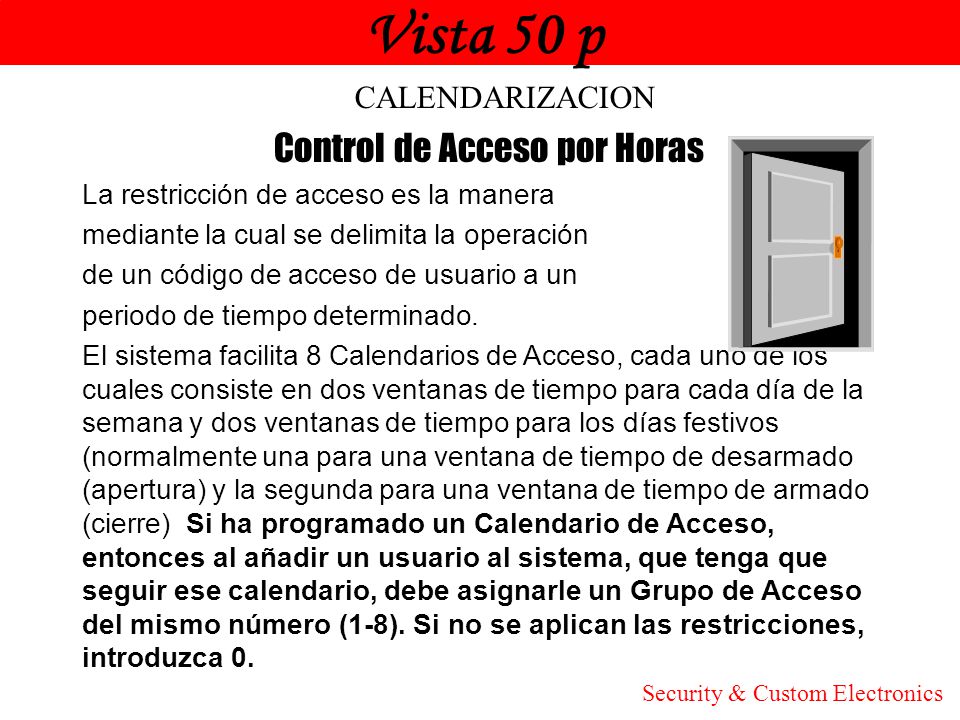

205 Vista 50 p Honeywell Control de Acceso por Horas CALENDARIZACION
La restricción de acceso es la manera mediante la cual se delimita la operación de un código de acceso de usuario a un periodo de tiempo determinado. El sistema facilita 8 Calendarios de Acceso, cada uno de los cuales consiste en dos ventanas de tiempo para cada día de la semana y dos ventanas de tiempo para los días festivos (normalmente una para una ventana de tiempo de desarmado (apertura) y la segunda para una ventana de tiempo de armado (cierre) Si ha programado un Calendario de Acceso, entonces al añadir un usuario al sistema, que tenga que seguir ese calendario, debe asignarle un Grupo de Acceso del mismo número (1-8). Si no se aplican las restricciones, introduzca 0. Security & Custom Electronics

206 Vista 50 p Honeywell CALENDARIZACION
“JUANITO” quiere ademas, tener un control mas estricto de sus empleados y quiere que unicamente ciertos empleados puedan trabajar los sabados de 9:00am a 2:00pm permitiendoles desarmar el sistema a esa hora. Para esto, requerimos una VENTANA DE TIEMPO mas, la cual sera: Ventana Inicio Paro Objetivo am 2pm Ventana de acceso. Security & Custom Electronics

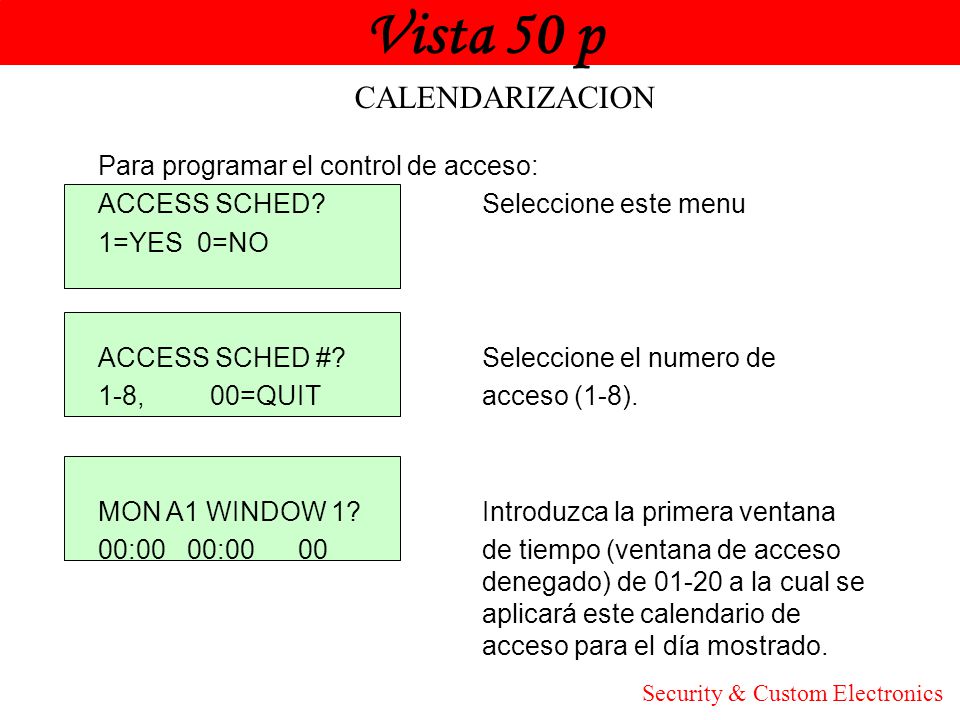

207 Vista 50 p Honeywell CALENDARIZACION
Para programar el control de acceso: ACCESS SCHED? Seleccione este menu 1=YES 0=NO ACCESS SCHED #? Seleccione el numero de 1-8, =QUIT acceso (1-8). MON A1 WINDOW 1? Introduzca la primera ventana 00: : de tiempo (ventana de acceso denegado) de a la cual se aplicará este calendario de acceso para el día mostrado. Security & Custom Electronics

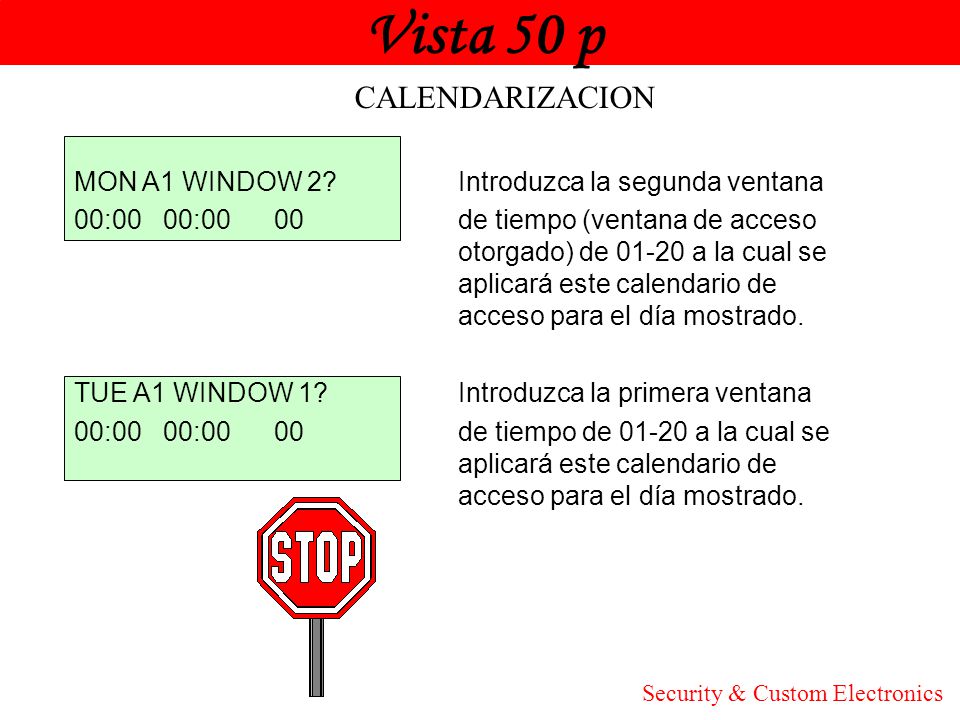

208 Vista 50 p Honeywell CALENDARIZACION
MON A1 WINDOW 2? Introduzca la segunda ventana 00: : de tiempo (ventana de acceso otorgado) de a la cual se aplicará este calendario de acceso para el día mostrado. TUE A1 WINDOW 1? Introduzca la primera ventana 00: : de tiempo de a la cual se aplicará este calendario de acceso para el día mostrado. Security & Custom Electronics

209 Vista 50 p Honeywell CALENDARIZACION
TUE A1 WINDOW 2? Introduzca la primera ventana 00: : de tiempo de a la cual se aplicará este calendario de acceso para el día mostrado. UNA VEZ QUE HAYA COMPLETADO TODOS LOS DIAS Y DIAS FESTIVOS, “JUANITO” PUEDE GOZAR DE LOS PRIVILEGIOS QUE DIO A SUS EMPLEADOS. Security & Custom Electronics

210 Vista 50 p Honeywell Modo Menú #83 de Calendarios de Usuarios
CALENDARIZACION Modo Menú #83 de Calendarios de Usuarios El sistema facilita hasta 20 "temporizadores", los cuales pueden estar a disposición del usuario final para controlar los dispositivos de salida (Módulo de relés 4204 o dispositivos de Portadora de Línea (X-10)). Estos temporizadores son análogos a los aparatos temporizadores individuales que pueden adquirirse en tiendas de electrónica. Los dispositivos de salida son programados en el sistema por el instalador en el Modo Menú #93–Programación de Relés. El usuario final sólo necesitará saber el número del dispositivo de salida y el descriptor alfanumérico. Security & Custom Electronics

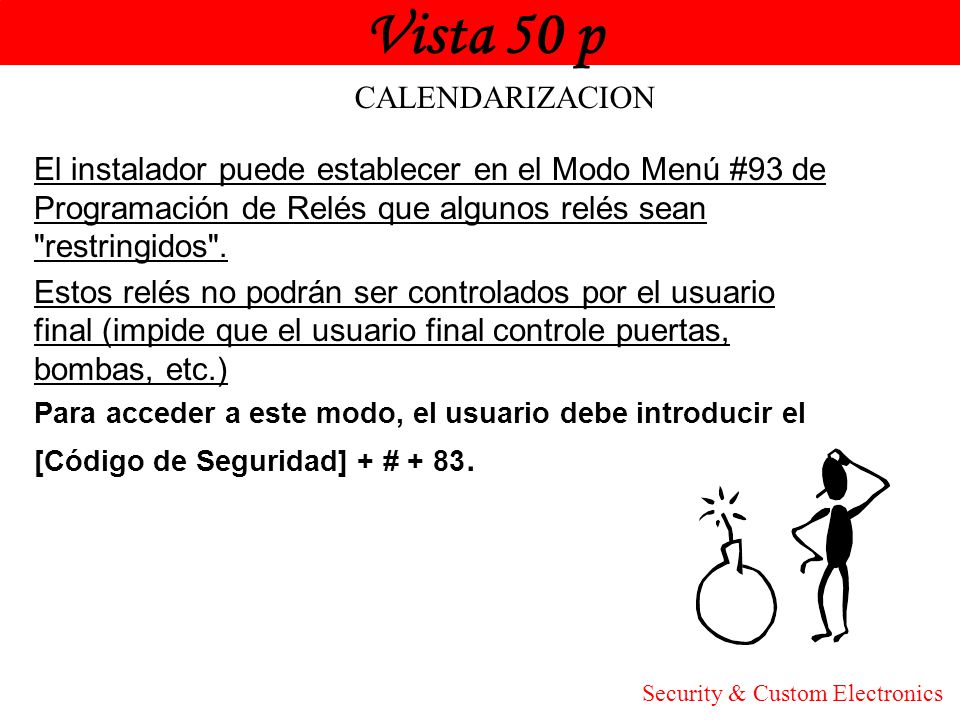

211 Vista 50 p Honeywell CALENDARIZACION
El instalador puede establecer en el Modo Menú #93 de Programación de Relés que algunos relés sean "restringidos". Estos relés no podrán ser controlados por el usuario final (impide que el usuario final controle puertas, bombas, etc.) Para acceder a este modo, el usuario debe introducir el [Código de Seguridad] + # + 83. Security & Custom Electronics

212 Vista 50 p Honeywell CALENDARIZACION
OUTPUT TIMER #? Introduzca el número de 01-20,00=QUIT temporizador de salida a programar (01‑20). 06 07:00P 11:45P Si el temporizador con ese PORCH LITE número ya ha sido programado, aparecerá una pantalla resumen. En este Ejemplo 06 = Nº de Temporizador 04 = Nº de Dispositivo de Salida controlado por este temporizador PORCH LITE = Descriptor del Dispositivo de Salida nº 4 07:00PM = Hora de Inicio 11:45PM = Hora de fin Security & Custom Electronics

213 Vista 50 p Honeywell CALENDARIZACION
XX ENTER OUTPUT # Introducir el número de salida PORCH LITE deseado(01-16) al introducir el número, el descriptor cambiará indicando que dispositivo de salida se ve afectado. XX ON TIME ? Introduzca la hora de 07:00 PM ENCENDIDO (ON) en formato 00:01 – 11:59. XX OFF TIME? Introduzca la hora de 11:45 PM APAGADO (OFF) en formato :01 – 11:59. Security & Custom Electronics

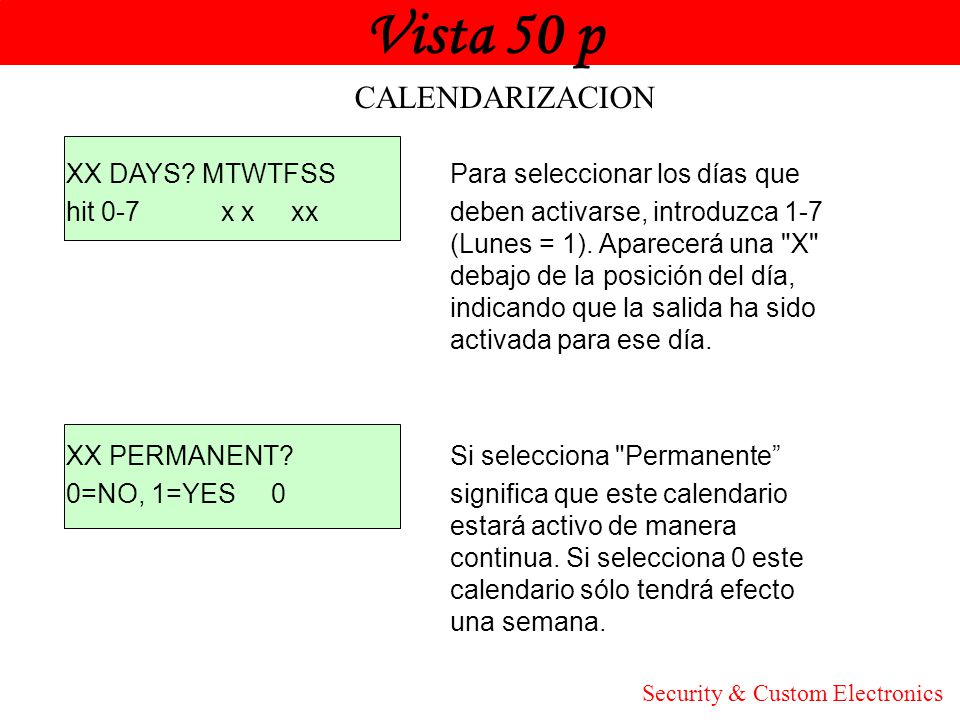

214 Vista 50 p Honeywell CALENDARIZACION
XX DAYS? MTWTFSS Para seleccionar los días que hit x x xx deben activarse, introduzca (Lunes = 1). Aparecerá una "X" debajo de la posición del día, indicando que la salida ha sido activada para ese día. XX PERMANENT? Si selecciona "Permanente” 0=NO, 1=YES significa que este calendario estará activo de manera continua. Si selecciona 0 este calendario sólo tendrá efecto una semana. Security & Custom Electronics

215 ALGUNAS PREGUNTAS DE PROGRAMACION REFERENTES A CALENDARIZACION:
Vista 50 p Honeywell CALENDARIZACION ALGUNAS PREGUNTAS DE PROGRAMACION REFERENTES A CALENDARIZACION: Campos de todo el sistema: 1*74 -1*75 Valores del Limite del Relé 2*01-2*02 Opciones Hora Verano/Invierno 2*11 Autorización de Desconexión fuera de la ventana si ocurre una alarma. Campos específicos de particion: 1*76 Relé de control de acceso para esta partición 2*05 Retardo de Auto-Conexión 2*06 Tiempo de aviso de Auto-Conexión 2*07 Retardo de Auto-Desconexión 2*08 Habilitar conexión forzada 2*09 Informes desconexión/conexión por excepción 2*10 Autorización de desconexión sólo en las ventanas Security & Custom Electronics

216 Vista 50 p SE IMAGINO USTED QUE QUE LA CALENDARIZCION
Honeywell CALENDARIZACION SE IMAGINO USTED QUE QUE LA CALENDARIZCION FUERA TAN SENCILLO !!! ? Security & Custom Electronics

217 Vista 50 p Honeywell FINAL DEL MODULO 5 Security & Custom Electronics

218 PRUEBA & OPERACIÓN DEL SISTEMA
Vista 50 p Honeywell MODULO 5 PRUEBA & OPERACIÓN DEL SISTEMA Security & Custom Electronics

219 Vista 50 p Honeywell 224 EVENTOS CATEGORIAS DESPLEGABLE EN EL TECLADO
BITACORA 224 EVENTOS CATEGORIAS -ALARMAS -PRUEBAS -BYPASSES -ABIERTOS/CERRADOS -SISTEMA DESPLEGABLE EN EL TECLADO IMPRESO EN IMPRESORA SERIAL Security & Custom Electronics

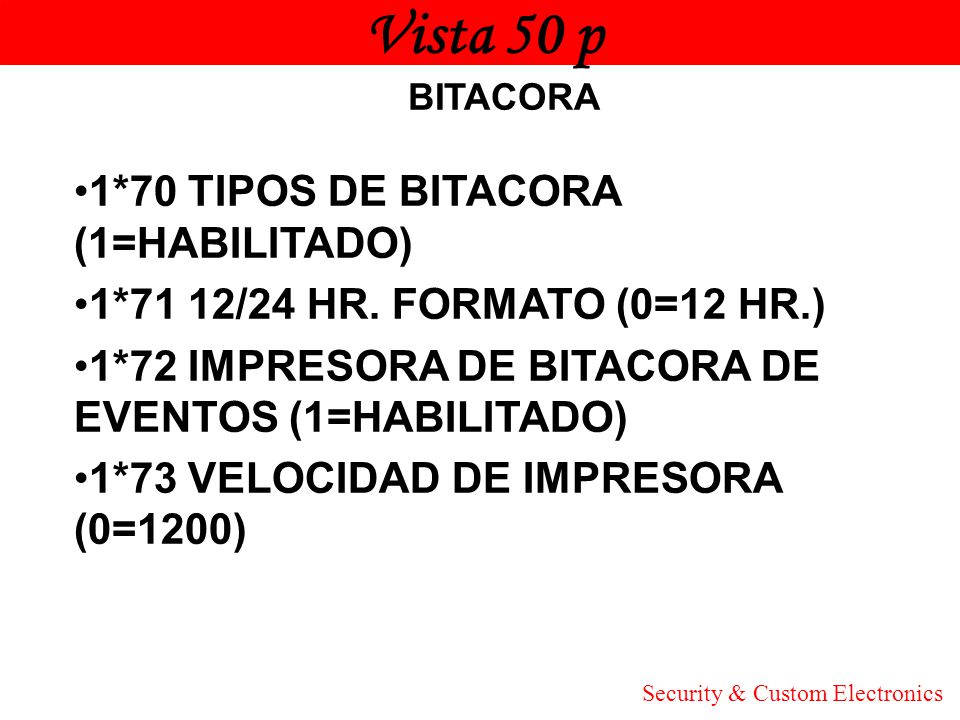

220 Vista 50 p Honeywell 1*70 TIPOS DE BITACORA (1=HABILITADO)
1*71 12/24 HR. FORMATO (0=12 HR.) 1*72 IMPRESORA DE BITACORA DE EVENTOS (1=HABILITADO) 1*73 VELOCIDAD DE IMPRESORA (0=1200) Security & Custom Electronics

221 Vista 50 p Se requiere módulo serial 4100sm para impresora
Honeywell BITACORA Se requiere módulo serial 4100sm para impresora 8 bits de datos, no paridad, 1 bit de parada La Longitud del cable debe ser menor a 50ft. Security & Custom Electronics

222 Vista 50 p ENTER 0=RECENT 1=COMPLETE SCAN LOG BY PART 0=NO 1-8=PART #
Honeywell BITACORA CODIGO + #60 MODO DISPLAY CODIGO + #61 MODO IMPRESORA ENTER 0=RECENT 1=COMPLETE SCAN LOG BY PART 0=NO 1-8=PART # ALARM EVENT LOG 3=SIGUIENTE 1=PREVIO 8=SELECCIONAR Security & Custom Electronics

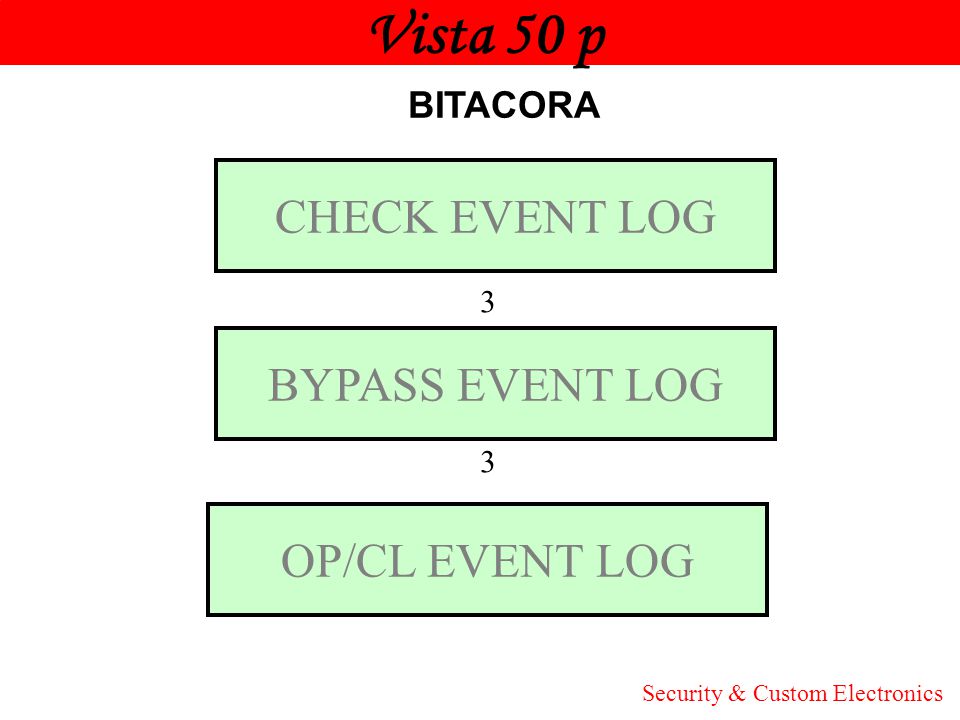

223 Vista 50 p CHECK EVENT LOG BYPASS EVENT LOG OP/CL EVENT LOG Honeywell
BITACORA CHECK EVENT LOG 3 BYPASS EVENT LOG 3 OP/CL EVENT LOG Security & Custom Electronics

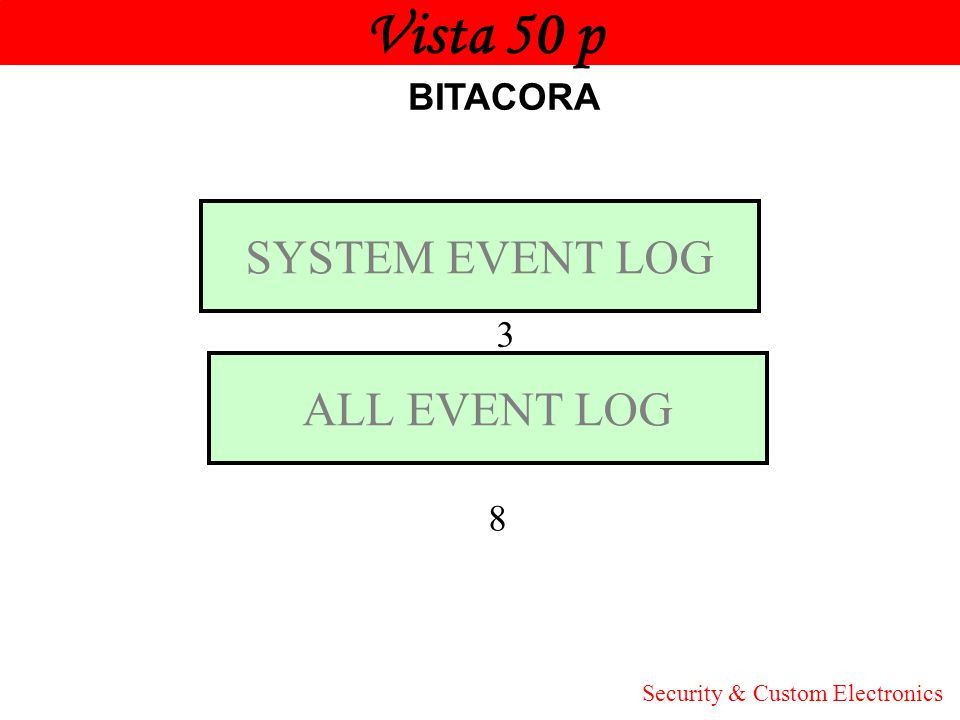

224 Vista 50 p SYSTEM EVENT LOG ALL EVENT LOG Honeywell BITACORA 3 8
Security & Custom Electronics

225 Vista 50 p 1=EVENTO PREVIO 3=PROXIMO EVENTO *=SALIR Honeywell
BITACORA P1 08/20 10:31AM BURGLARY 001 1=EVENTO PREVIO 3=PROXIMO EVENTO *=SALIR Security & Custom Electronics

226 Vista 50 p Honeywell PRESIONE * PARA MOVERSE AJUSTE DE RELOJ
CODIGO INSTALADOR ó CODIGO MAESTRO + # 63 TIME/DATE WED 12: 01 AM 07/24/96 PRESIONE * PARA MOVERSE Security & Custom Electronics

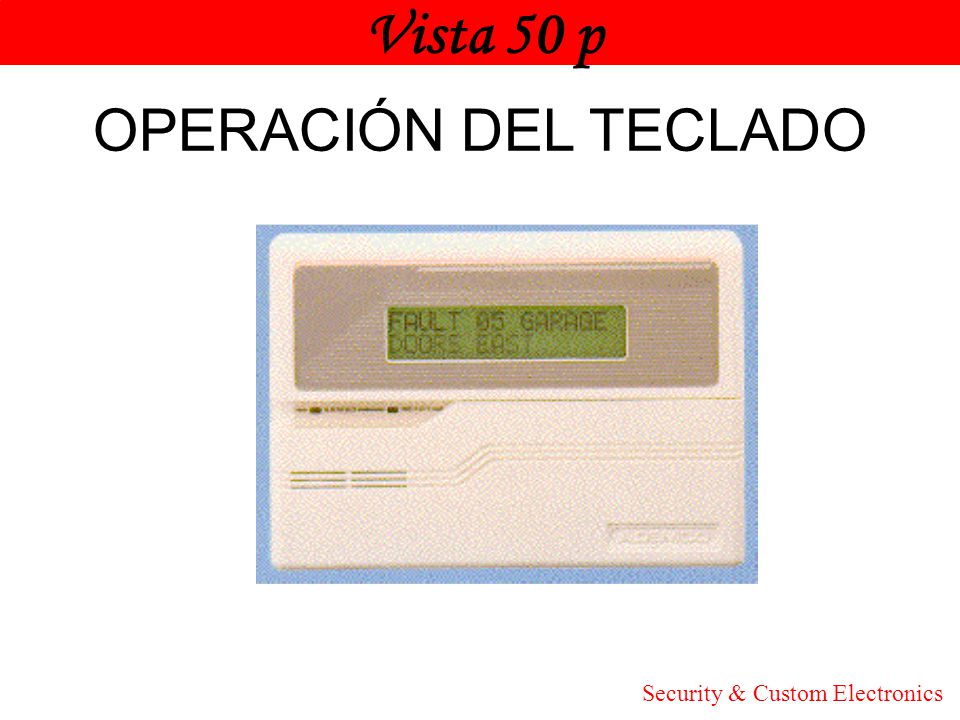

227 Vista 50 p OPERACIÓN DEL TECLADO Honeywell
Security & Custom Electronics

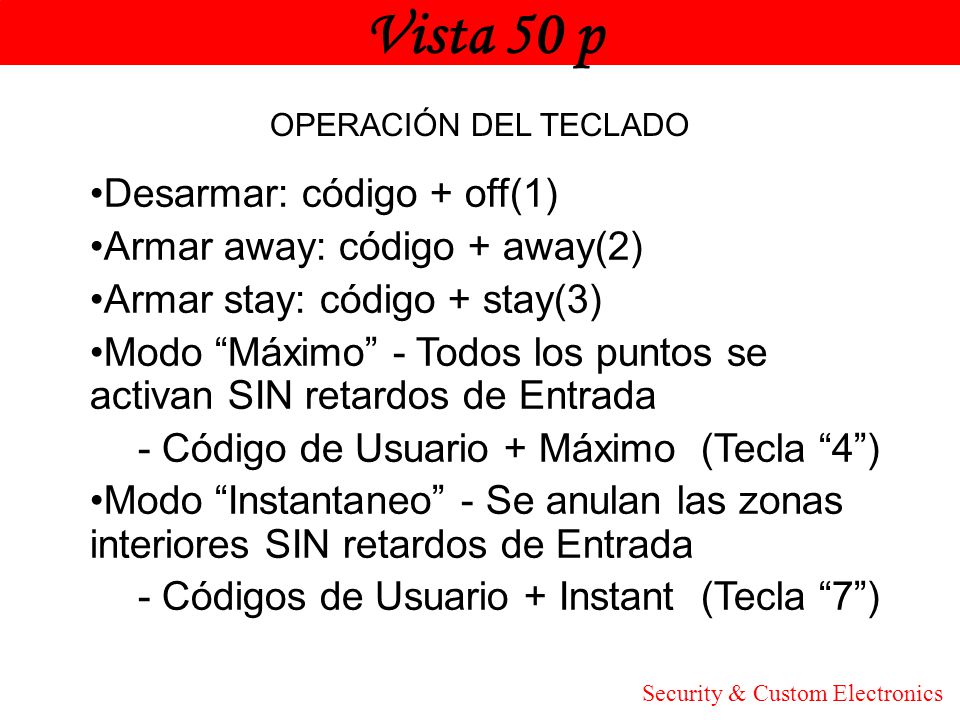

228 Vista 50 p Honeywell Desarmar: código + off(1)
OPERACIÓN DEL TECLADO Desarmar: código + off(1) Armar away: código + away(2) Armar stay: código + stay(3) Modo “Máximo” - Todos los puntos se activan SIN retardos de Entrada - Código de Usuario + Máximo (Tecla “4”) Modo “Instantaneo” - Se anulan las zonas interiores SIN retardos de Entrada - Códigos de Usuario + Instant (Tecla “7”) Security & Custom Electronics

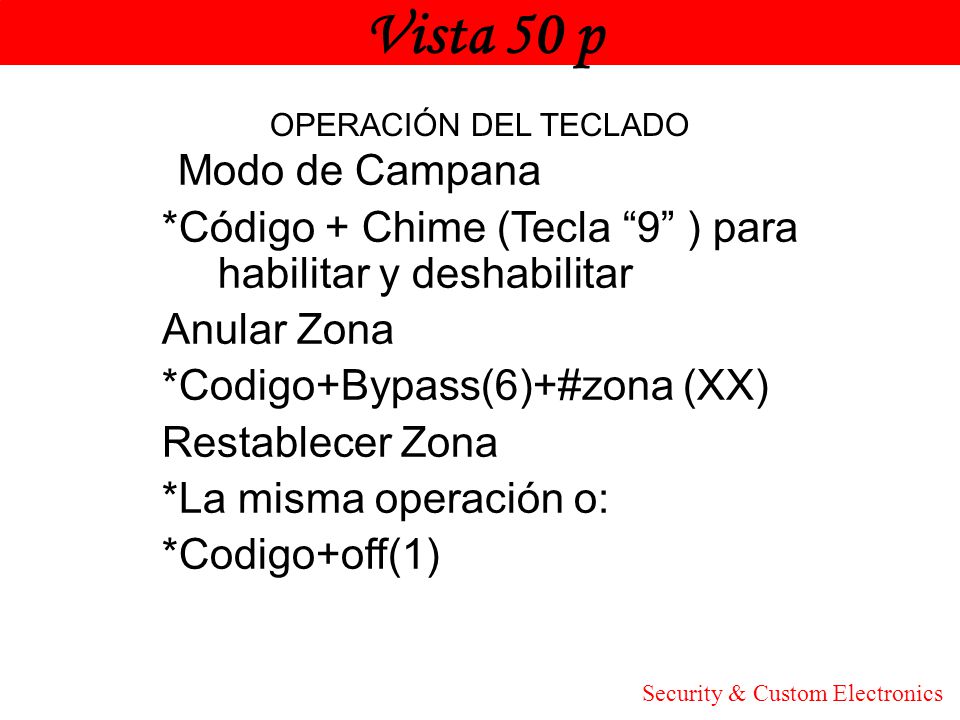

229 Vista 50 p Honeywell Modo de Campana
OPERACIÓN DEL TECLADO Modo de Campana *Código + Chime (Tecla “9” ) para habilitar y deshabilitar Anular Zona *Codigo+Bypass(6)+#zona (XX) Restablecer Zona *La misma operación o: *Codigo+off(1) Security & Custom Electronics

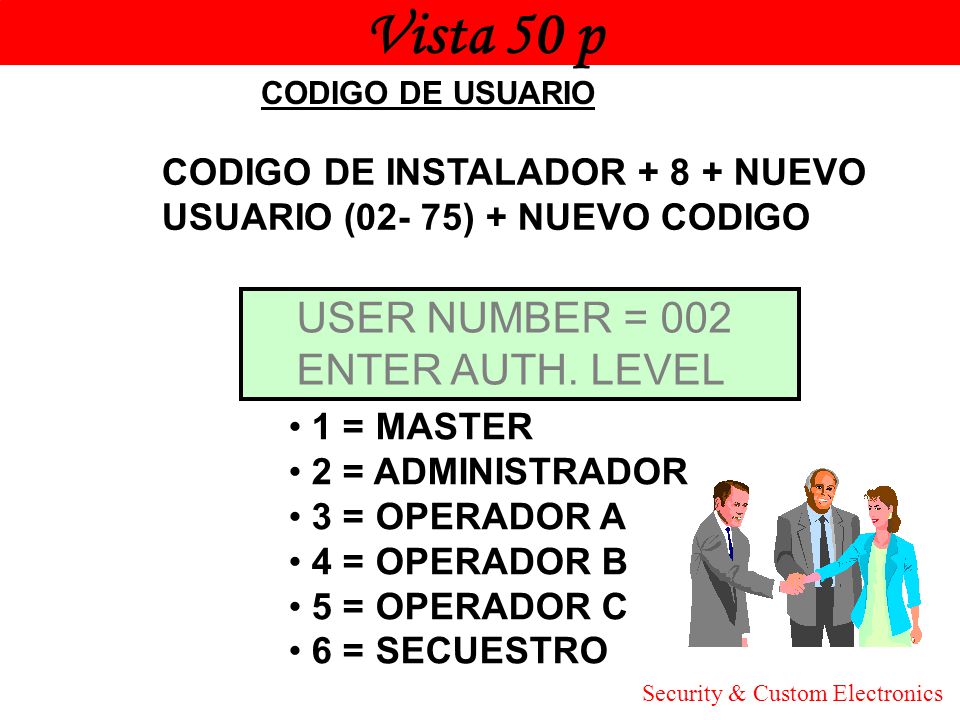

230 Vista 50 p Honeywell USER NUMBER = 002 ENTER AUTH. LEVEL
CODIGO DE USUARIO CODIGO DE INSTALADOR NUEVO USUARIO (02- 75) + NUEVO CODIGO USER NUMBER = 002 ENTER AUTH. LEVEL 1 = MASTER 2 = ADMINISTRADOR 3 = OPERADOR A 4 = OPERADOR B 5 = OPERADOR C 6 = SECUESTRO Security & Custom Electronics

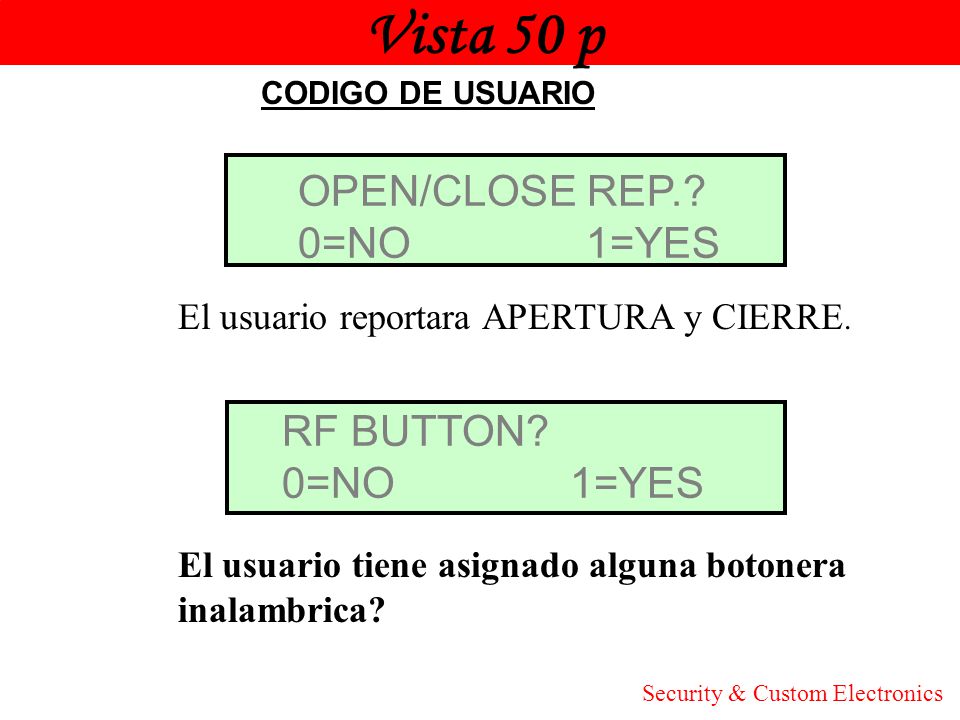

231 Vista 50 p Honeywell OPEN/CLOSE REP.? 0=NO 1=YES RF BUTTON? 0=NO 1=YES
CODIGO DE USUARIO OPEN/CLOSE REP.? 0=NO 1=YES El usuario reportara APERTURA y CIERRE. RF BUTTON? 0=NO 1=YES El usuario tiene asignado alguna botonera inalambrica? Security & Custom Electronics

232 Vista 50 p Honeywell ACCESS GROUP ? ENTER 0-8 CODIGO DE USUARIO
Si un calendario ha sido programado, esta pantalla sera mostrada. Seleccione el GRUPO DE ACCESO DEL USUARIO (1-8) si este usuario estara limitado a accesar al sistema. Introduce 0 si ningun grupo es asignado. Security & Custom Electronics

233 Vista 50 p Honeywell ENTER BUTTON ZN # ( 01-64) MULTI-ACCESS?
CODIGO DE USUARIO ENTER BUTTON ZN # ( 01-64) Indica algun numero de zona donde se encuentre programado esta botonera inalambrica. MULTI-ACCESS? 0=NO 1=YES Presione “0” si el usuario tiene acceso a esa particion unicamente. Presione “1” si el usuario tiene acceso a mas de una particion. Si selecciona “0”, aparecera la siguiente pantalla. Security & Custom Electronics

234 Vista 50 p Honeywell GLOBAL ARM ? 0=NO 1=YES PART.2 SHOP? 0=NO 1=YES
CODIGO DE USUARIO GLOBAL ARM ? 0=NO =YES Presione “0” dependiendo si el usuario sera permitido a armar mas de una particion via armado Global. PART.2 SHOP? 0=NO =YES Presione “0” o “1” dependiendo si el usuario tendra acceso a la particion desplegada en la pantalla. Si tuviese acceso, se pedira el nivel de autoridad dentro de esta particion, asi como reporte Aperturas/Cierres y armado global. Security & Custom Electronics

235 Vista 50 p Honeywell PART. 1 A0* WHSE USER 03 AUTH=3G
CODIGO DE USUARIO PART. 1 A0* WHSE USER 03 AUTH=3G Se desplegara un status de como el usuario esta dado de alta ante el sistema. La letra G indica que el usuario tiene armado global. Security & Custom Electronics

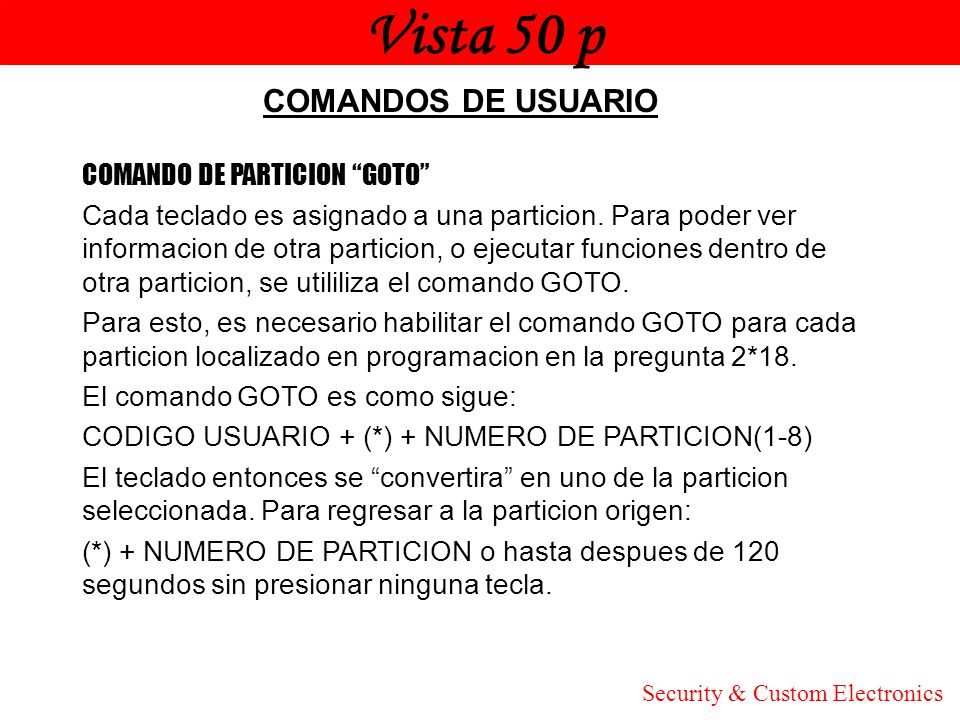

236 Vista 50 p Honeywell COMANDOS DE USUARIO COMANDO DE PARTICION “GOTO”
Cada teclado es asignado a una particion. Para poder ver informacion de otra particion, o ejecutar funciones dentro de otra particion, se utililiza el comando GOTO. Para esto, es necesario habilitar el comando GOTO para cada particion localizado en programacion en la pregunta 2*18. El comando GOTO es como sigue: CODIGO USUARIO + (*) + NUMERO DE PARTICION(1-8) El teclado entonces se “convertira” en uno de la particion seleccionada. Para regresar a la particion origen: (*) + NUMERO DE PARTICION o hasta despues de 120 segundos sin presionar ninguna tecla. Security & Custom Electronics

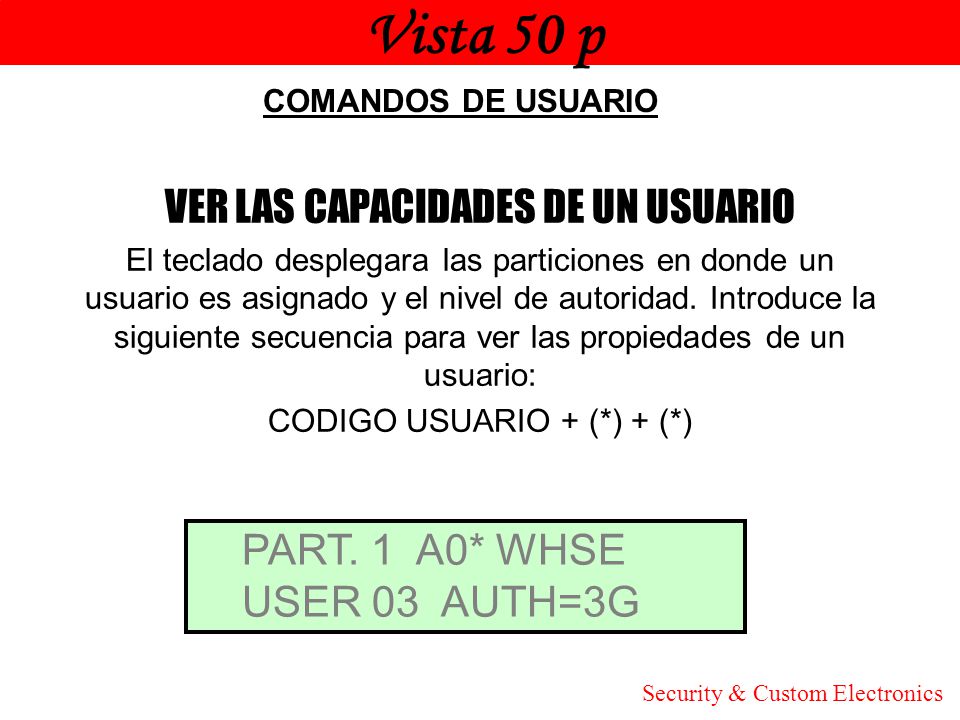

237 Vista 50 p Honeywell VER LAS CAPACIDADES DE UN USUARIO
COMANDOS DE USUARIO VER LAS CAPACIDADES DE UN USUARIO El teclado desplegara las particiones en donde un usuario es asignado y el nivel de autoridad. Introduce la siguiente secuencia para ver las propiedades de un usuario: CODIGO USUARIO + (*) + (*) PART. 1 A0* WHSE USER 03 AUTH=3G Security & Custom Electronics

238 Vista 50 p Una serie de comandos del Teclado Honeywell MACROS
16 teclas max. 1 por partición Para programar: código usuario + # + d * 2D60102D2DD Para activar: tecla D luego el código de usuario Security & Custom Electronics

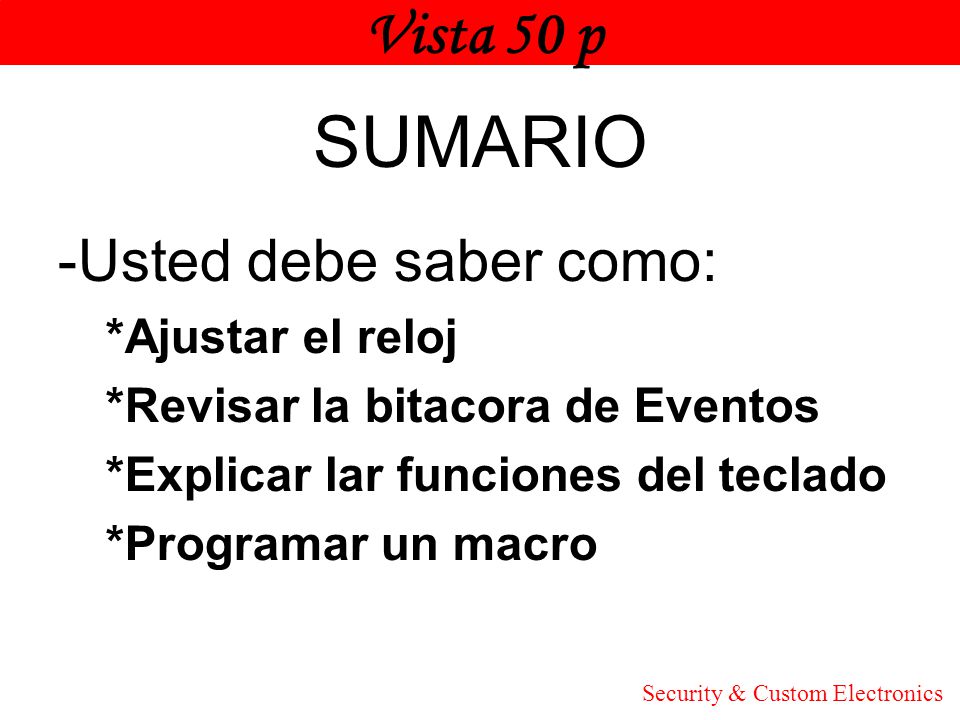

239 SUMARIO Vista 50 p -Usted debe saber como: *Ajustar el reloj
Honeywell SUMARIO -Usted debe saber como: *Ajustar el reloj *Revisar la bitacora de Eventos *Explicar lar funciones del teclado *Programar un macro Security & Custom Electronics

240 Vista 50 p Honeywell FINAL DEL MODULO 5 Security & Custom Electronics

241 Vista 50 p Honeywell DOWNLOADING Security & Custom Electronics

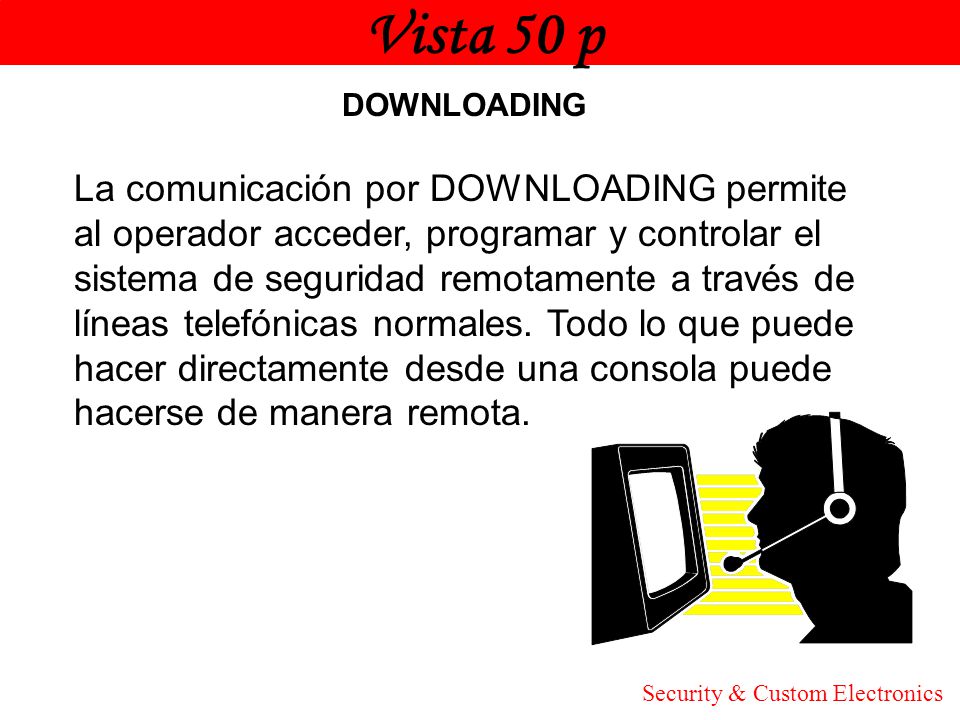

242 Vista 50 p Honeywell DOWNLOADING La comunicación por DOWNLOADING permite al operador acceder, programar y controlar el sistema de seguridad remotamente a través de líneas telefónicas normales. Todo lo que puede hacer directamente desde una consola puede hacerse de manera remota. Security & Custom Electronics

243 Vista 50 p Honeywell DOWNLOADING
Para la comunicación bidireccional con el panel de control, se han de cumplir los siguientes requisitos. 1. Un ordenador compatible 2. Un módem compatible designado por Ademco . 3. Alternativamente, puede utilizar un módulo interfaz 4100SM para conectar por "cable directo" el panel de control a su ordenador en la instalación (ver ilustracion anexa) . 4. Software de CONTROL DOWNLOADING de ADEMCO. Security & Custom Electronics

244 Vista 50 p Honeywell DOWNLOADING
CONSEGUIR EL PRIMER ON - LINE CON EL PANEL DE CONTROL. Conectar el panel de control a una linea telefonica existente a las terminales correctas del panel. Programar el panel con 5 rings y la opcion del DOWNLOAD CALLBACK desabilitada. Llamar al panel usando el software Downloader y activado en el modo “First Communication”. El downloader establecera la comunicación con el panel sin Callback. Entonces la informacion del panel podra ser descargada (download). Security & Custom Electronics

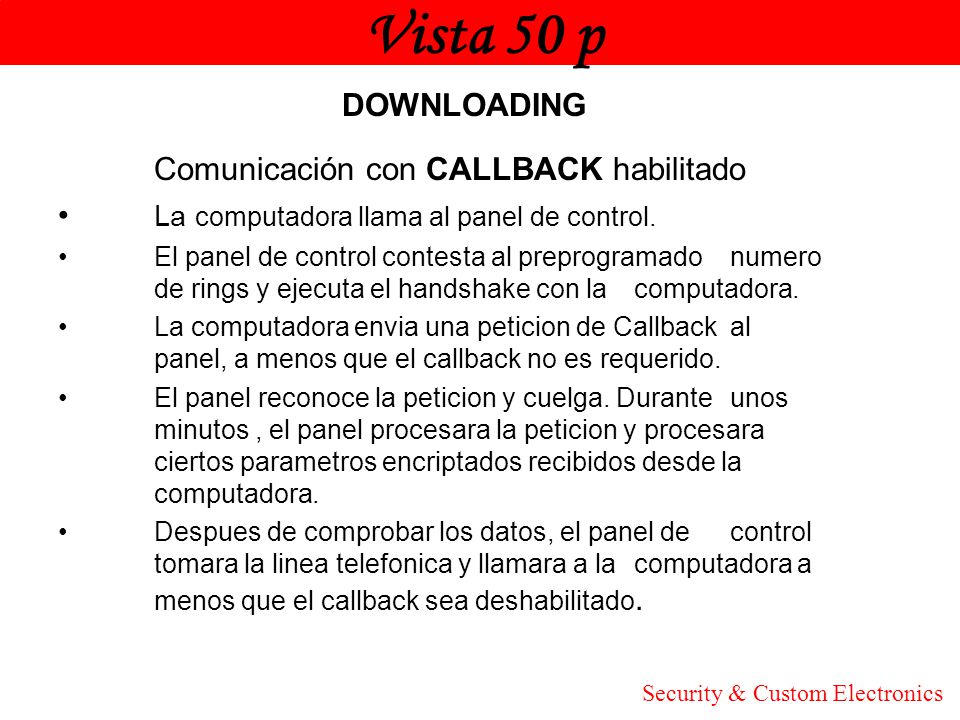

245 Vista 50 p Honeywell DOWNLOADING Comunicación con CALLBACK habilitado
La computadora llama al panel de control. El panel de control contesta al preprogramado numero de rings y ejecuta el handshake con la computadora. La computadora envia una peticion de Callback al panel, a menos que el callback no es requerido. El panel reconoce la peticion y cuelga. Durante unos minutos , el panel procesara la peticion y procesara ciertos parametros encriptados recibidos desde la computadora. Despues de comprobar los datos, el panel de control tomara la linea telefonica y llamara a la computadora a menos que el callback sea deshabilitado. Security & Custom Electronics

246 Vista 50 p Honeywell DOWNLOADING
La computadora contestara, usualmente al segundo ring, y ejecutara un hadshake con el panel de control. El panel entonces envia otros datos para verificar. Si estos datos igualan la informacion de la computadora, un enlace se realiza conocido como ON-LINE. Security & Custom Electronics

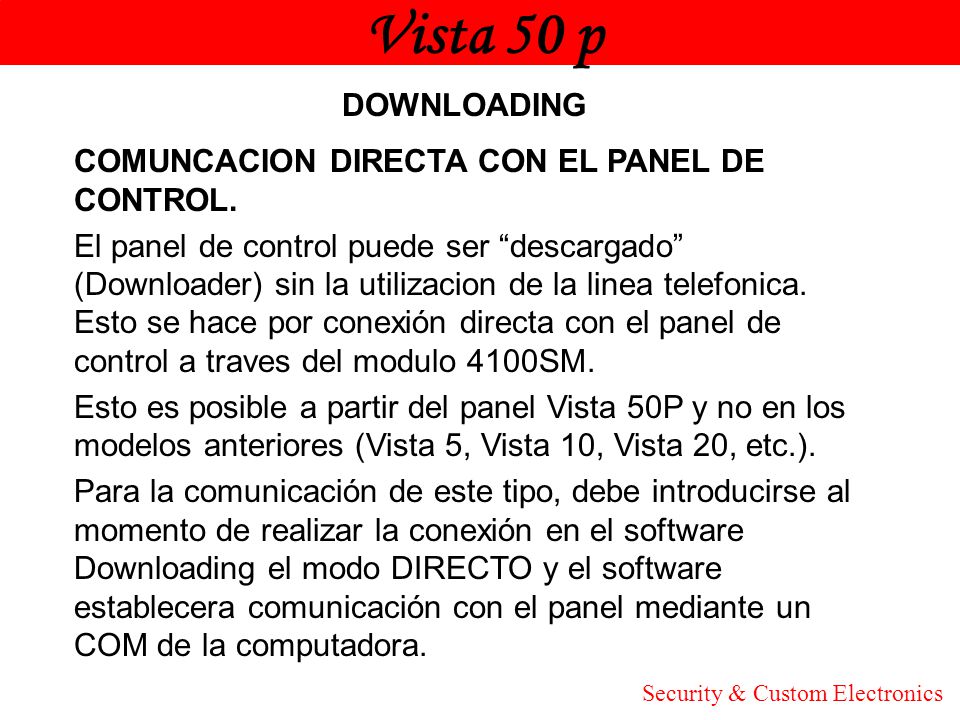

247 Vista 50 p Honeywell DOWNLOADING
COMUNCACION DIRECTA CON EL PANEL DE CONTROL. El panel de control puede ser “descargado” (Downloader) sin la utilizacion de la linea telefonica. Esto se hace por conexión directa con el panel de control a traves del modulo 4100SM. Esto es posible a partir del panel Vista 50P y no en los modelos anteriores (Vista 5, Vista 10, Vista 20, etc.). Para la comunicación de este tipo, debe introducirse al momento de realizar la conexión en el software Downloading el modo DIRECTO y el software establecera comunicación con el panel mediante un COM de la computadora. Security & Custom Electronics

248 Vista 50 p Honeywell Preguntas ? Security & Custom Electronics

249 Vista 50 p Gracias! Honeywell WWW.HONEYWELL.COM/SECURITY
Security & Custom Electronics


Descargar ppt "Vista 50 p Honeywell Vista Plus... Security & Custom Electronics."

Presentaciones similares


Anuncios Google
