CLASE 3 CONSTRUCCIÓN II CLASE 3 CONSTRUCCIÓN II A.C.L.1 PRESENTADO POR: ARQUITECTO AUGUSTO A. COLLADO LUQUE LIMA : 2011.

Presentación del tema: "CLASE 3 CONSTRUCCIÓN II CLASE 3 CONSTRUCCIÓN II A.C.L.1 PRESENTADO POR: ARQUITECTO AUGUSTO A. COLLADO LUQUE LIMA : 2011."— Transcripción de la presentación:

1 CLASE 3 CONSTRUCCIÓN II CLASE 3 CONSTRUCCIÓN II A.C.L.1 PRESENTADO POR: ARQUITECTO AUGUSTO A. COLLADO LUQUE LIMA : 2011

2 FALSO PISO A.C.L.2

3 ELEMENTOS EN LA CONSTRUCCIÓN A.C.L.3 FALSO PISO

4 FALSO PISO CEMENTO + HORMIGON C H = 1 : 6 C H = 1 : 8 A.C.L.4

5 1.FALSO PISO COMO SE PREPARA EL TERRENO LOS PUNTOS DE NIVEL Y LAS CINTAS GUIA A.C.L.5

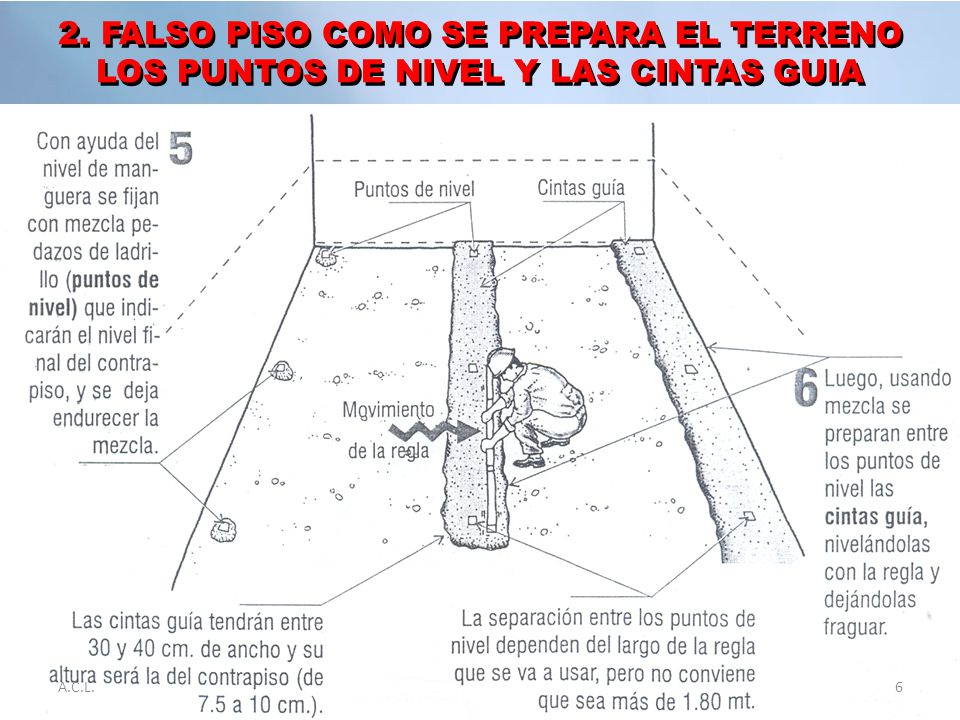

6 2. FALSO PISO COMO SE PREPARA EL TERRENO LOS PUNTOS DE NIVEL Y LAS CINTAS GUIA A.C.L.6

7 3. FALSO PISO COMO SE PREPARA EL TERRENO LOS PUNTOS DE NIVEL Y LAS CINTAS GUIA A.C.L.7

8 4. FALSO PISO COMO SE PREPARA EL TERRENO LOS PUNTOS DE NIVEL Y LAS CINTAS GUIA A.C.L.8

9 5. FALSO PISO COMO SE PREPARA EL TERRENO LOS PUNTOS DE NIVEL Y LAS CINTAS GUIA A.C.L.9

10 6. FALSO PISO COMO SE PREPARA EL TERRENO LOS PUNTOS DE NIVEL Y LAS CINTAS GUIA A.C.L.10

11 CALCULAR LOS MATERIALES DEL FALSO PISO

12 A.C.L. 12 10 MT. 8.MT. A = 8mt. X 10mt. = 80 m2 DESPERDICIO = 5% A = 80 m2 x 1.05 = 84 m2 CEMENTO = 0.5 bolsa/m2 HORMIGON = 0.1m3 /m2 CÁLCULO DE CEMENTO 1m2_____0.5 bolsa 84 m2_____ X X = 42 bolsas de Cemento CÁLCULO DEL HORMIGON 1m2 ____0.1m3 84m2____ X X = 8.4 m3 de Hormigón 1M2 FALSO PISO = CEMENTO + HORMIGON C H = 1 : 6 C H = 1 : 8

13 MAMPOSTERÍA O ALBAÑILERÍA A.C.L.13

14 MAMPOSTERÍA O ALBAÑILERÍA NORMA E.070 R.N.E. A.C.L.14

15 A.C.L.15

16 A.C.L.16

17 A.C.L.17

18 A.C.L.18

19 APAREJOS DE LADRILLOS Es la disposición de los ladrillos en un muro, estipulando las dimensiones del muro, de manera que el muro suba de forma homogénea en toda la altura del edificio. Algunos tipos de aparejo son los siguientes: CABEZA SOGA CANTO A.C.L.

20 LADRILLOS DE CABEZA 1 Ladrillo ___ 0.014m2 X ___ 1m2 X = 71 Ladrillos 1m2 = 71 Ladrillos de cabeza A.C.L.20 1 m2 71 Ladrillos.13.01.09.01.14.10

21 LADRILLOS DE SOGA 1 Ladrillo ___.024m2 X ____ 1m2 X = 42 Ladrillos 1m2 = 42 Ladrillos de soga. A.C.L.21 1 m2 42 Ladrillos.23.01.09.01.24.10

22 LADRILLOS DE CANTO A.C.L.22.13.01.23.01.24.14 1 Ladrillo ___.034m2 X ____ 1m2 X = 30 Ladrillos 1m2 = 30 Ladrillos de soga. 1 m2 30 Ladrillos

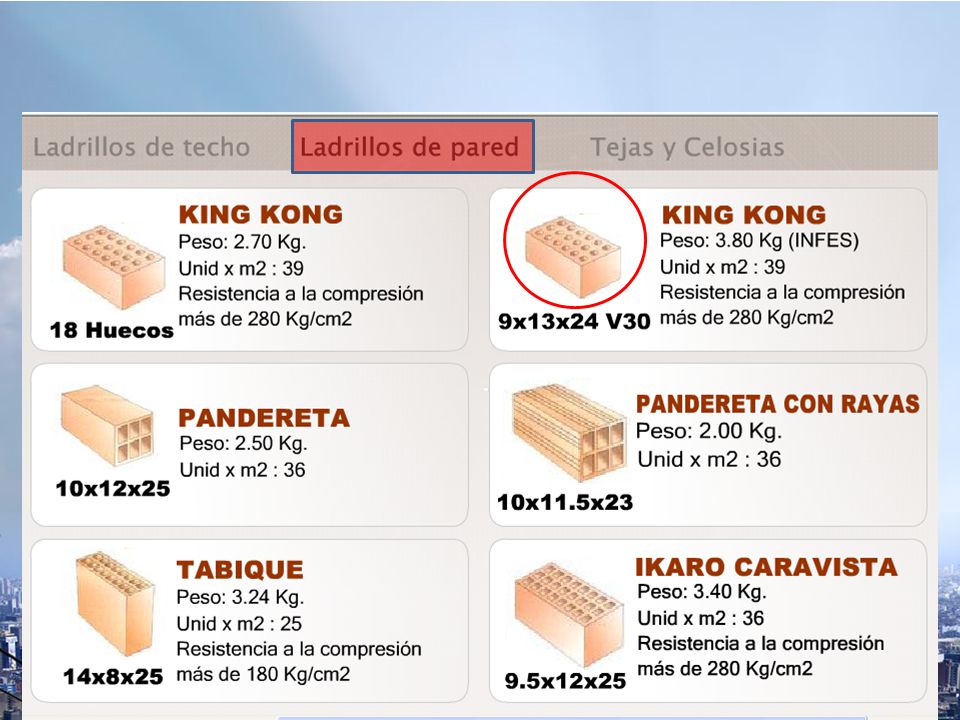

23 A.C.L.23

24 A.C.L.24

25 A.C.L.25

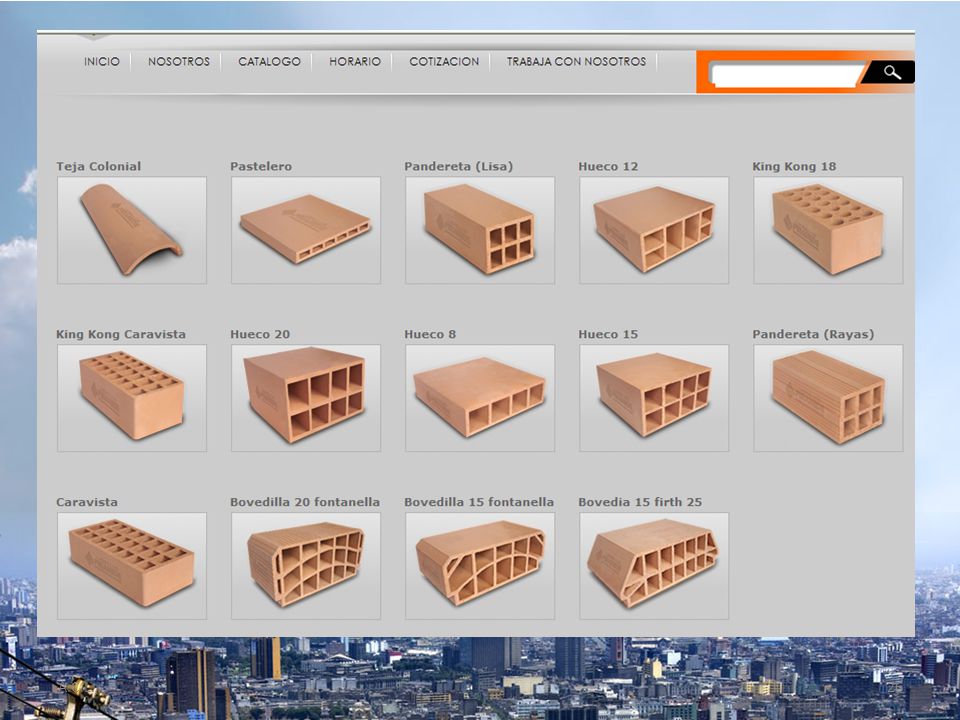

26 A.C.L.26

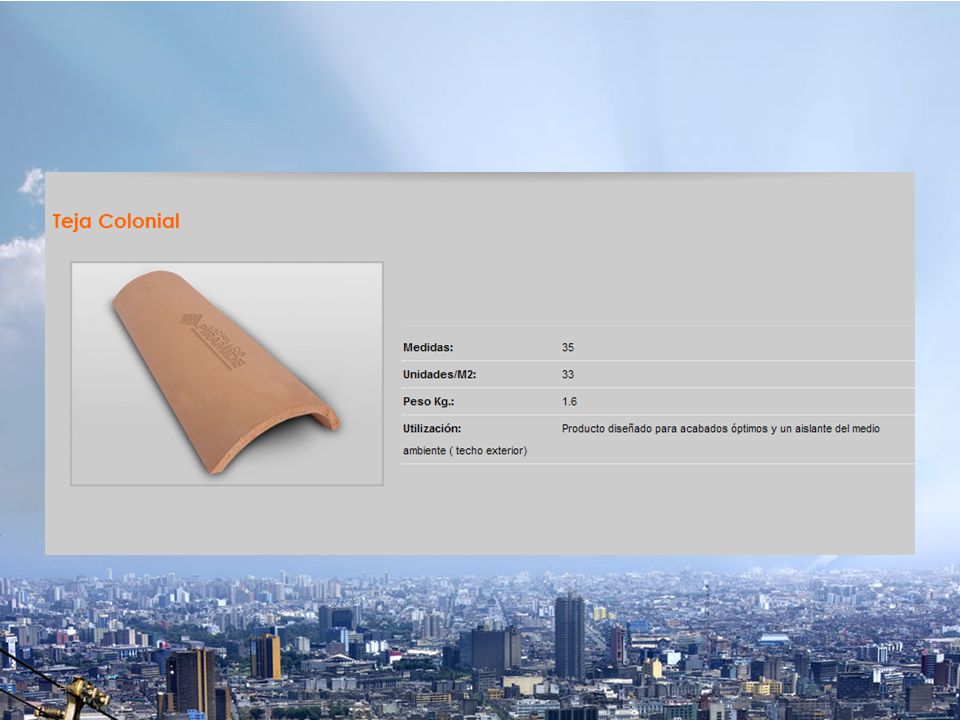

27 A.C.L.27

28 A.C.L.28

29 A.C.L.29

30 A.C.L.30

31 A.C.L.31

32 A.C.L.32

33 A.C.L.33

34 A.C.L.34

35 A.C.L.35

36 A.C.L.36

37 A.C.L.37

38 A.C.L.38
