REPASO PRIMERO ESO Por Carolina Rubio.

Presentación del tema: "REPASO PRIMERO ESO Por Carolina Rubio."— Transcripción de la presentación:

1 REPASO PRIMERO ESO Por Carolina Rubio

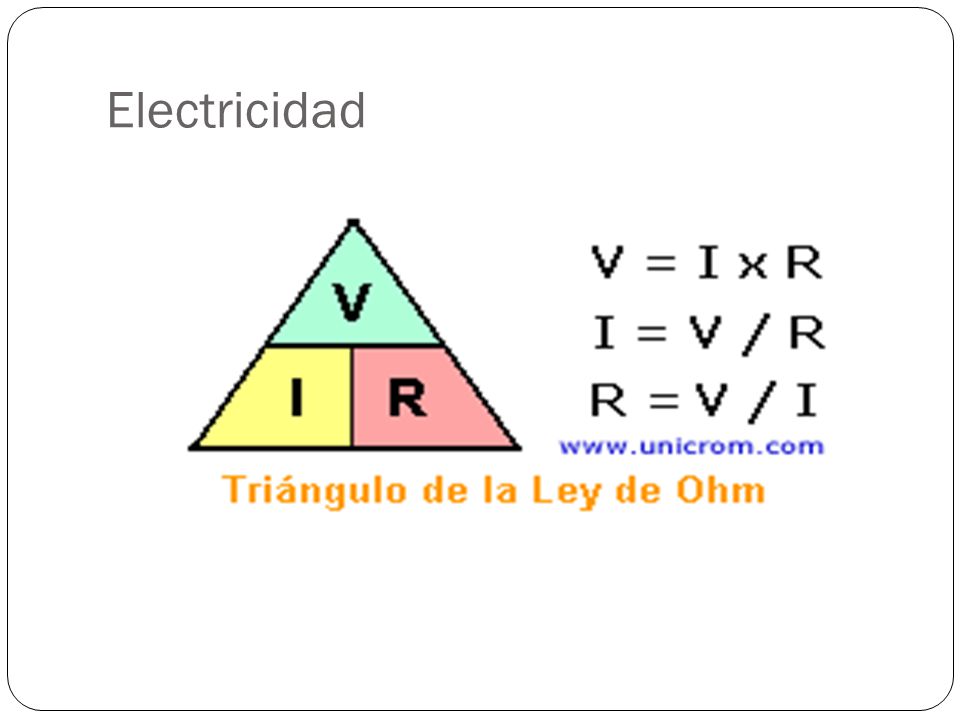

2 Electricidad

3 ¿Qué intensidad atravesará al conductor del ejercicio anterior cuando le apliquemos una d.d.p. de 228 V?

4 Al conectar un hilo conductor de cobre a los extremos de un generador de 40 V medimos con el polímetro una intensidad de corriente de 0,5 A. ¿Qué tensión o d.d.p. se habrá aplicado en el mismo hilo conductor cuando la lectura del amperímetro sea 1,28 A?

5 Estructuras Laminares o de carcasa: constituidas por láminas resistentes y delgadas que envuelven el objeto formando una caja o carcasa. Masivas: muy pesadas y masivas, formadas por superficies muy anchas y resistentes. De Armazón: formadas por piezas delgadas como barras , tubos , pilares , vigas, o cables unidos entre sí para formar una especie de esqueleto. Trianguladas: barras forman triángulos Entramadas: malla de piezas verticales y horizontales Colgadas: cables que soportan el peso

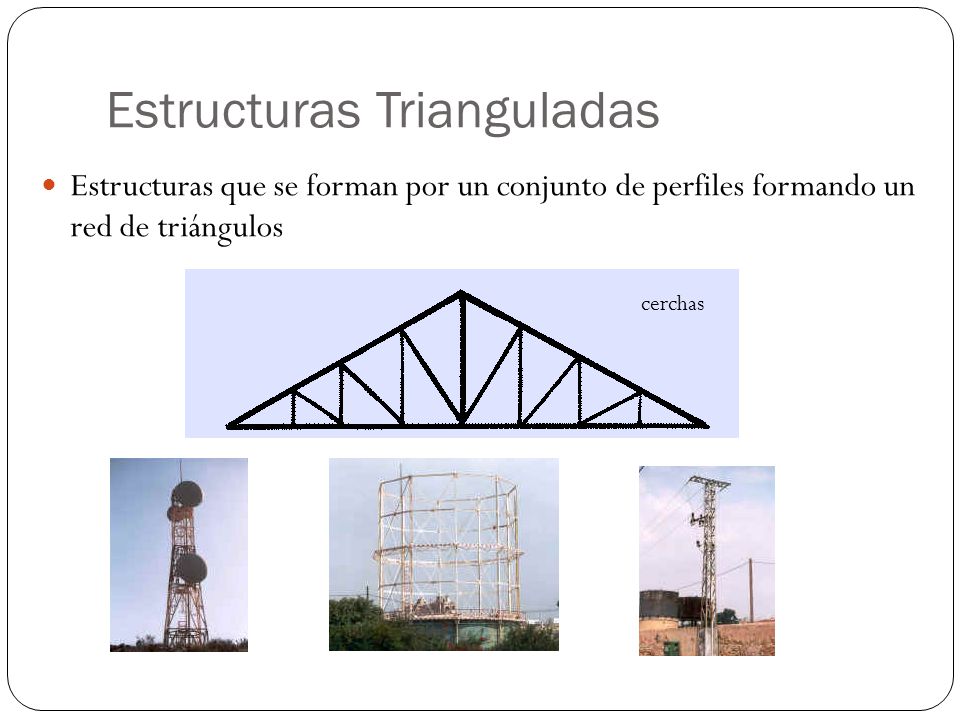

6 Estructuras Trianguladas
Estructuras que se forman por un conjunto de perfiles formando un red de triángulos cerchas

7 Ejercicio 2 Determina si se trata de una estructura rígida o articulada ¿Como conseguirías evitar la deformación de las siguientes estructuras ?

8 TIPOS DE ESFUERZOS Tracción: provoca el estiramiento
Compresión: elementos que tienden a ser aplastados Flexión: tiende a doblar las piezas Cortadura: tienden a desgarrar o cortar las piezas Torsión: tienden a ser retorcidas Ejercicios test de la pagina tecno 12-18

9 Ejercicio 4 Determina los tipos de esfuerzos que estan sometidos las barras del columpio

10 ELEMENTOS EN UNA ESTRUCTURA
Elementos verticales: soportan compresión y a veces flexión, pilares Elementos horizontales: soportan esfuerzos de flexión y cortadura. Vigas Arcos: soportan esfuerzos de compresión Tirantes: soportan esfuerzos de tracción Actividades casa: 13,14,15,17 y 19 (pg. 94)

11 ESTABILIDAD FORMA: estructuras bajas y anchas son mas estables que las altas y delgadas DISTRIBUCION DE SU MASA: si se concentra mucha masa en la base la estructura es mas estable MANERA DE APOYARSE: se gana estabilidad con un buen anclaje: empotrándolo, con tirantes,…

12 Propiedades de los materiales
Propiedades de un material : el aspecto y comportamiento ante diferentes acciones. PROPIEDADES DEFINICION Dureza La facilidad con la que podemos rayar, cortar o practicar un orificio en él. Conductividad o aislante medida en la que permite el paso del calor o de la electricidad Transparencia u opacidad Según permita o no el paso de la luz Elasticidad o plasticidad Según recupera o nó la forma inicial cuando cesa la fuerza Cualidades estéticas Relacionadas con las sensaciones al tacto, olor , color etc Precio/disponibilidad La dificultad para conseguir un determinado material encarece su precio Posibilidades de fabricación Que permite el material: fundirse, taladrarse, cortar…

13 TIPOS DE MADERAS Maderas naturales: proceden de troncos de arboles cortados en tablones MADERAS ARTIFICIALES: Aglomerados : virutas de madera prensadas con cola Contrachapados: laminas encoladas entre sí PAPEL Y CARTON. Se fabrican con celulosa Cañas, mimbre , esparto y corcho.

14 Materiales metálicos PROPIEDADES Brillo metálico , densos y pesados
Resistencia metálica Conductores del calor y electricidad Muchas posibilidades de trabajo CLASIFICACIÓN ACERO: aleación de hierro y carbono Cobre Bronce y latón: aleación de cobre Aluminio

15

16 La Palanca Es una barra o elemento rígido que oscila sobre un eje o punto de apoyo La palanca es una

17 DE PRIMER GÉNERO DE SEGUNDO GÉNERO DE TERCER GÉNERO
 En las palancas de primer género el  punto de apoyo está entre el peso y el lugar de aplicación de la fuerza.  (La piedra pequeña que actúa como apoyó está entre la roca grande y la fuerza del grupo de personas.)                                                                 DE SEGUNDO GÉNERO  En las palancas de segundo género el peso se encuentra entre el apoyo y el lugar en el que hacemos la fuerza.  (El peso que lleva la carretilla está entre la rueda que actúa como apoyo  y la fuerza que hace el obrero.) DE TERCER GÉNERO  En las palancas de tercer género la fuerza se aplica entre el punto de apoyo y el peso.  (La fuerza la realiza el brazo izquierdo del pescador. Esta fuerza se aplica entre el apoyo del brazo derecho y el peso del pez.)

18 La Polea Máquinas simples que nos pueden ayudar a levantar un peso sin demasiado esfuerzo. Una de ellas es la polea.

19 Poleas de trasmisión Se usan para transmitir el movimiento circular entre dos ejes situados a cierta distancia por medio de una correa que las abraza. La fricción que se crea por el contacto entre las poleas y la correa es la que origina la transmisión.

20

21

22 El proceso de creación de productos
DEFINIR PROBLEMA INVESTIGAR SOLUCION ELEGIR SOLUCION PLANIFICAR CONSTRUIR EVALUAR
