ESTRUCTURAS Y MECANISMOS
ASIA FIAZ KUSAR MARIA SIKANDER
2
ESTRUCTURA: Una estructura es el armazón, la distribución y el orden que presentan las partes de un todo. Todos los cuerpos poseen algún tipo de estructura. La razón por la que se necesitan las estructuras reside en las fuerzas. La estructura debe ser estable, resistente y rígida.
3
RIGIDEZ: La rigidez se consigue mediante triangulaciones. Un tipo particular es el arriostramiento en cruz de San Andrés.
4
ESTRUCTURAS NATURALES
Son las estructuras en las que no ha intervenido el ser humano. Ejemplos: esqueleto, tronco de un árbol, etc.
5
ESTRUCTURAS ARTIFICIALES
Las estructuras artificiales son todas aquellas que ha construido el hombre.
6
TIPOS DE ESTRUCTURAS Existen varios tipos de estructuras:
Masiva o adintelada. Abovedada. Entramada. Triangulada. Colgante o atirantada. Neumática. Geodésica.
7
MASIVA O ADINTELADA Está elaborada con gran cantidad de material, funciona a compresión y no tiene apenas huecos.
8
ABOVEDADA Se basa en el arco y la bóveda; puede salvar grandes luces.
9

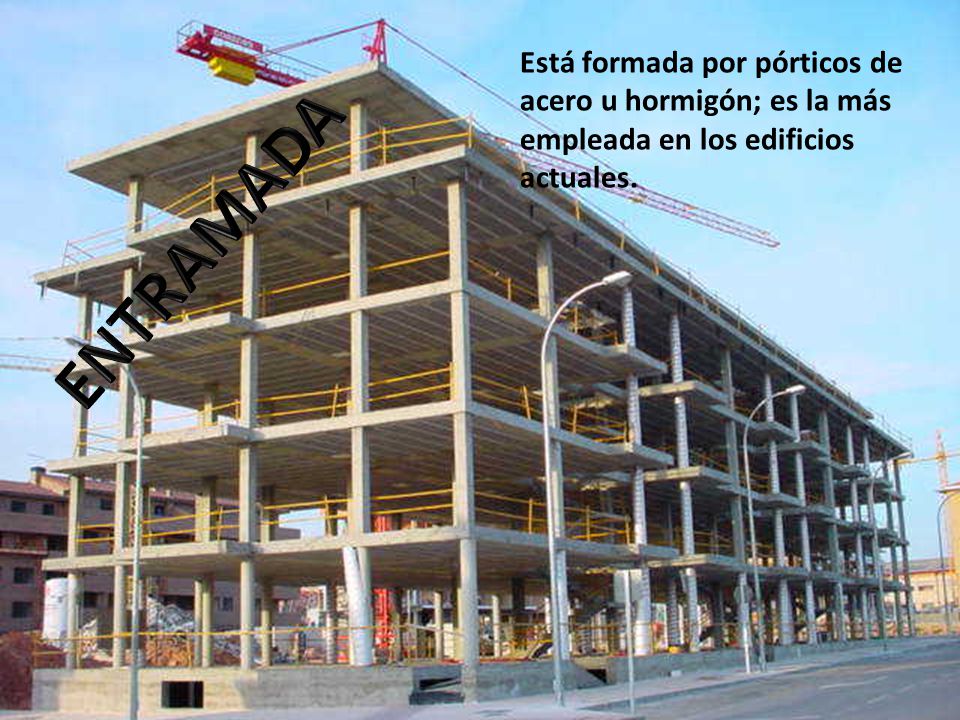

Está formada por pórticos de acero u hormigón; es la más empleada en los edificios actuales.
ENTRAMADA
10
TRIANGULADA Utiliza vigas o cerchas formadas por barras.
11
COLGANTE O ATIRANTADA Su funcionamiento se basa en el uso de cables o tirantes.
12
NEUMÁTICA Contiene aire en su interior y es ligera y desmontable.
13
GEODÉSICA Es un tipo de estructura de barras trianguladas tridimensionales.
14
ELEMENTOS QUE FORMAN LAS ESTRUCTURAS
MURO. DINTEL. ARCO. BÓVEDA. PILAR. PERFIL. TIRANTE.
15
MURO
16
dintel
17
ARCO
18
BÓVEDA
19
PILAR
20
PERFIL
21
TIRANTE
22

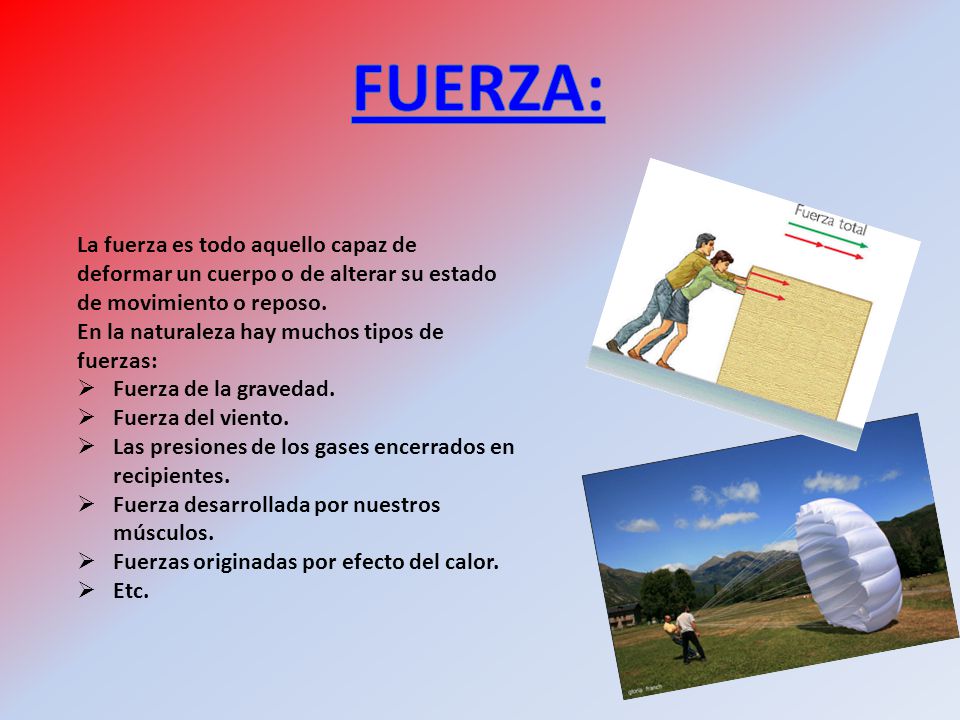

FUERZA: La fuerza es todo aquello capaz de deformar un cuerpo o de alterar su estado de movimiento o reposo. En la naturaleza hay muchos tipos de fuerzas: Fuerza de la gravedad. Fuerza del viento. Las presiones de los gases encerrados en recipientes. Fuerza desarrollada por nuestros músculos. Fuerzas originadas por efecto del calor. Etc.
23

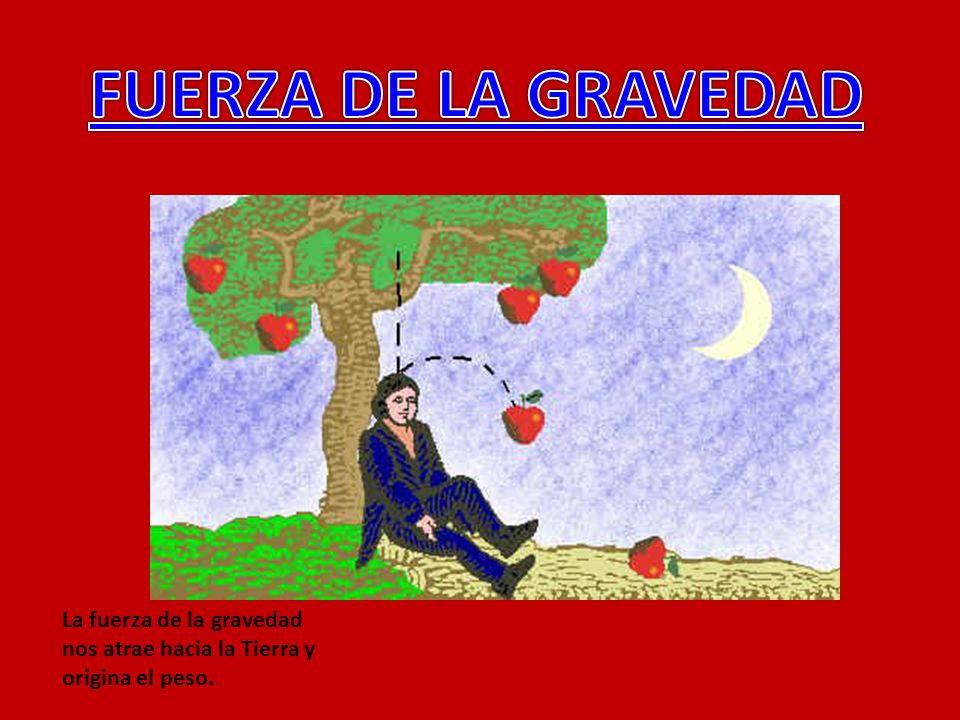

FUERZA DE LA GRAVEDAD La fuerza de la gravedad nos atrae hacia la Tierra y origina el peso.
24
FUERZA DEL VIENTO
25
FUERZAS MUSCULARES
26

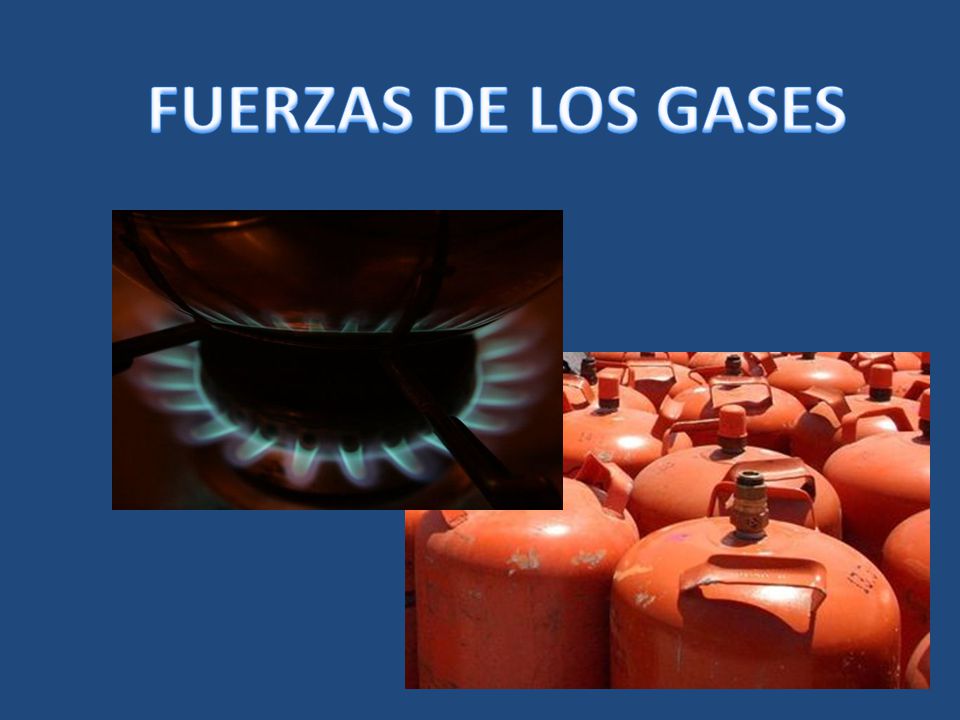

FUERZAS DE LOS GASES
27
ESFUERZO: Esfuerzo es la tensión interna que experimentan todos los cuerpos sometidos a la acción de una o varias fuerzas. Podemos distinguir varios tipos de esfuerzos: Tracción: aplastamiento. Compresión: aplastamiento. Flexión: doblado de la pieza. Torsión: retorcimiento. Cizalladura: corte.
28
FIN
