1 GEOCODER

2 Desarrollado por el Dr. Luciano Fonseca, anteriormente de UNH-CCOM Licenciado como una característica estándar en HYPACK® (Licencias HYPACK MAX, OFFICE, ACUSTICO y HYSWEEP) En HYPACK, puede ejecutarse en Sistemas Operativos de 32- bit y 64-bit Cree mosaicos desde: – Sonar de Barrido Lateral – Multihaz Backscatter Promedio – Snippets MultihazGEOCODER 2 Algoritmos de Corrección Avanzada Backscatter Clasificación del Fondo usando Análisis de Respuesta Angular

3 81X/7K/R2S Flujo de Datos GEOCODER Flujo de Datos GEOCODER SONAR LATERAL SURVEY HYSWEEP SURVEY HSX GEOCODER SONAR LATERAL MOSAICO HS2 XYZ o MTX Datos Sonar de Barrido Lateral Datos Multihaz Backscatter Promedio & Snippet Modelo Batimétrico (Opcional) TIF Ajustar Detección Fondo, si es necesario. MBMAX HS2 GSF 81X/7K/R2S

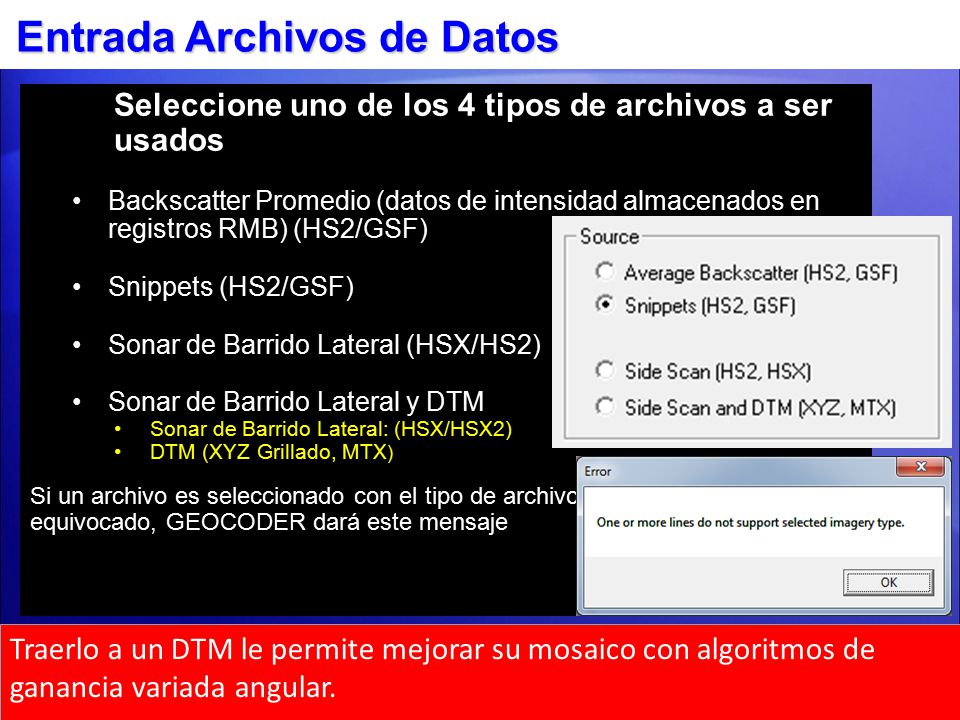

4 4 Entrada Archivos de Datos Seleccione uno de los 4 tipos de archivos a ser usados Backscatter Promedio (datos de intensidad almacenados en registros RMB) (HS2/GSF)Backscatter Promedio (datos de intensidad almacenados en registros RMB) (HS2/GSF) Snippets (HS2/GSF)Snippets (HS2/GSF) Sonar de Barrido Lateral (HSX/HS2)Sonar de Barrido Lateral (HSX/HS2) Sonar de Barrido Lateral y DTMSonar de Barrido Lateral y DTM Sonar de Barrido Lateral: (HSX/HSX2) )DTM (XYZ Grillado, MTX ) Si un archivo es seleccionado con el tipo de archivo equivocado, GEOCODER dará este mensaje Traerlo a un DTM le permite mejorar su mosaico con algoritmos de ganancia variada angular.

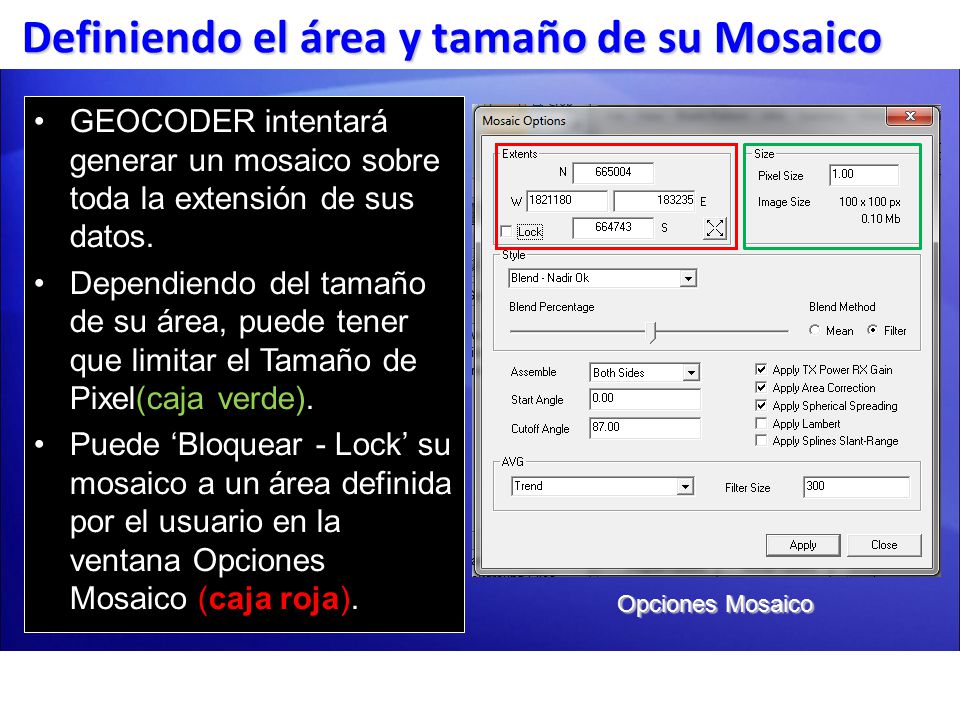

5 GEOCODER intentará generar un mosaico sobre toda la extensión de sus datos. Dependiendo del tamaño de su área, puede tener que limitar el Tamaño de Pixel(caja verde). Puede ‘Bloquear - Lock’ su mosaico a un área definida por el usuario en la ventana Opciones Mosaico (caja roja). Definiendo el área y tamaño de su Mosaico Opciones Mosaico

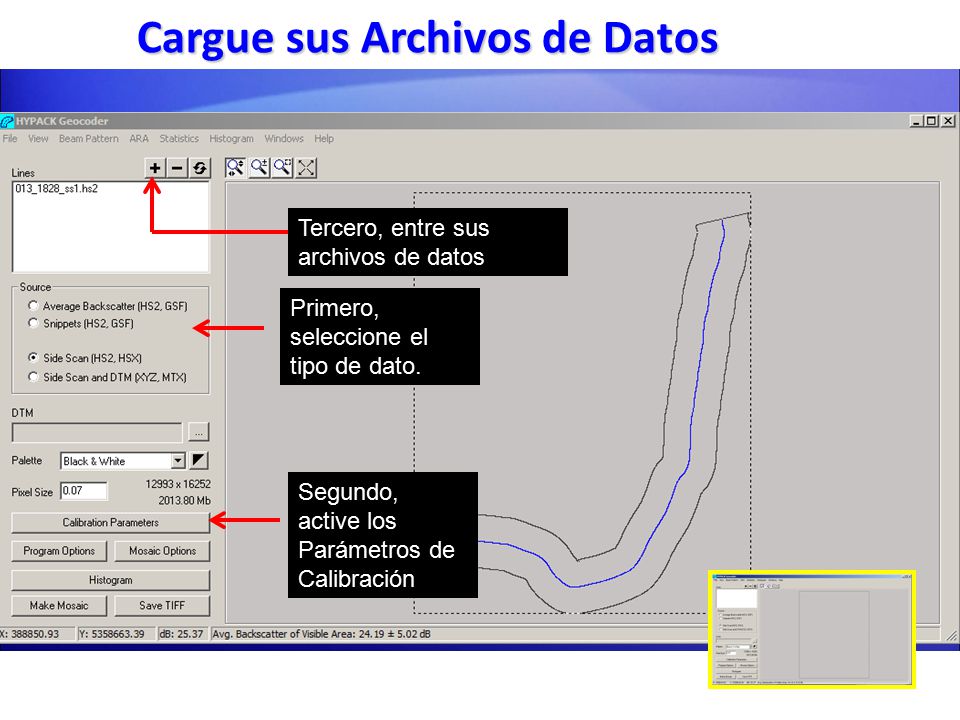

6 Cargue sus Archivos de Datos Primero, seleccione el tipo de dato. Segundo, active los Parámetros de Calibración Tercero, entre sus archivos de datos

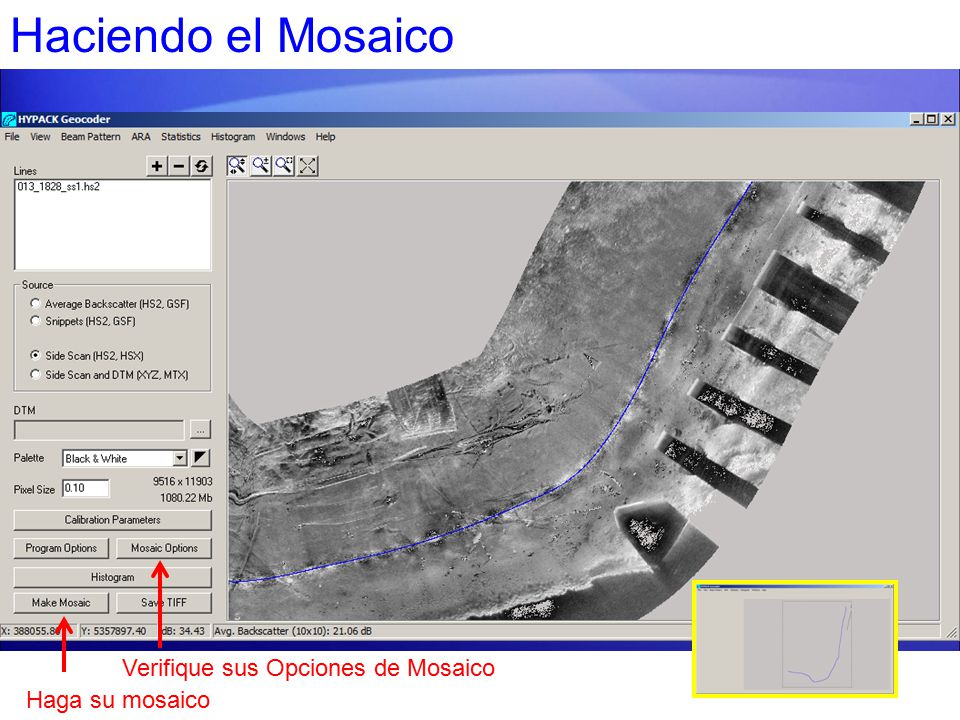

7 Haciendo el Mosaico Haga su mosaico Verifique sus Opciones de Mosaico

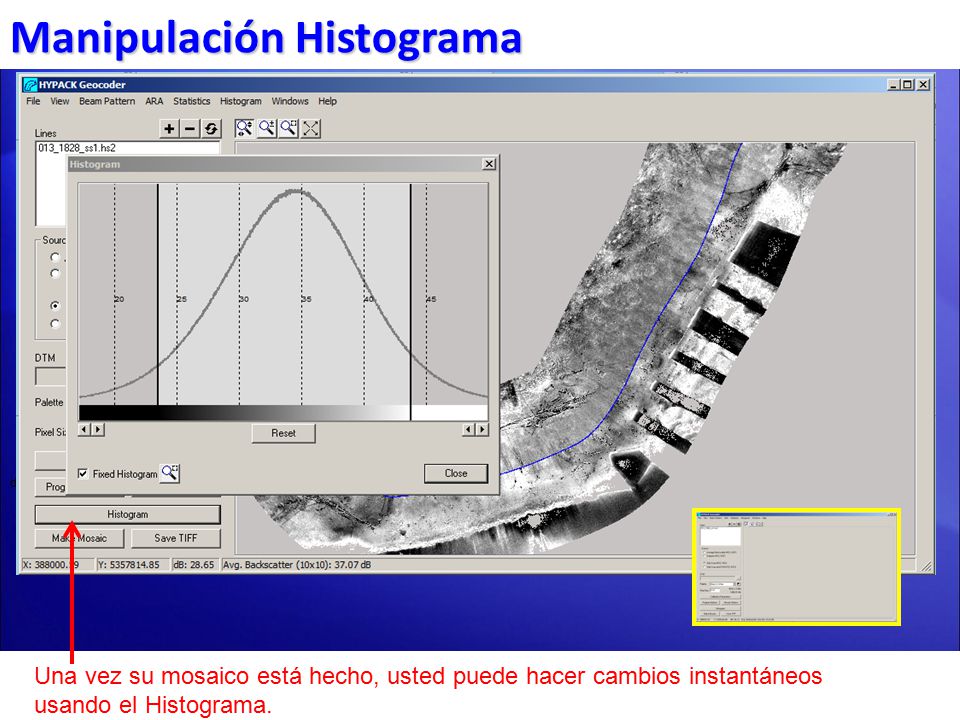

8 Manipulación Histograma d. Una vez su mosaico está hecho, usted puede hacer cambios instantáneos usando el Histograma.

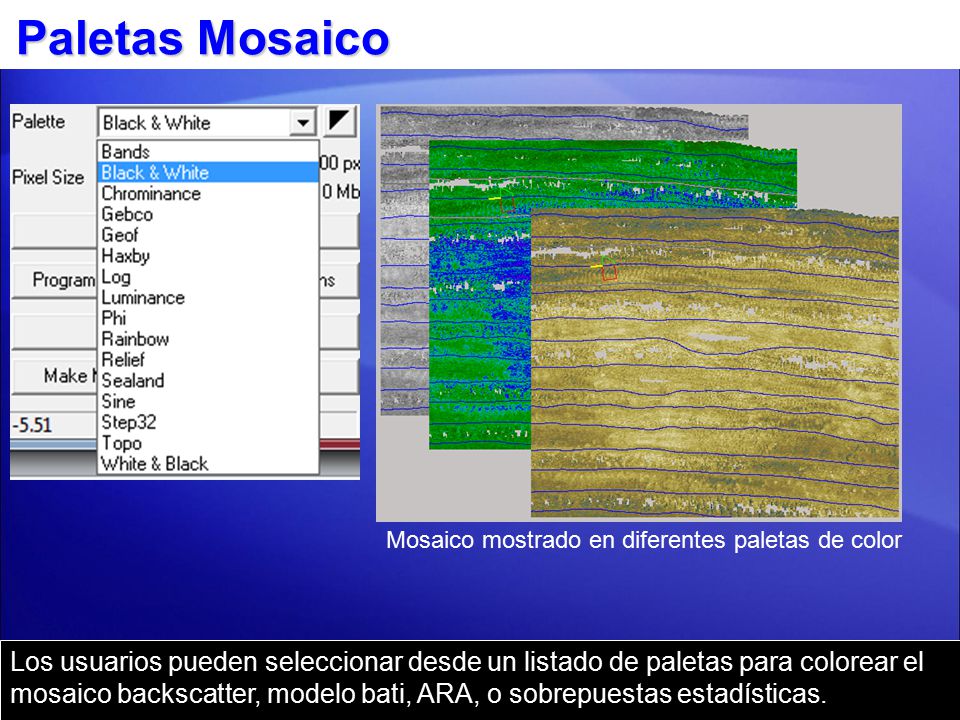

9 Paletas Mosaico Los usuarios pueden seleccionar desde un listado de paletas para colorear el mosaico backscatter, modelo bati, ARA, o sobrepuestas estadísticas. Mosaico mostrado en diferentes paletas de color

10 Sobrepuestas Unas pocas muestras: backscatter, backscatter y batimetría, ARA Sobreponga su imagen, bati, ARA, y estadísticas para mejor visualización de sus datos. Salve la vista a archivo GeoTIFF

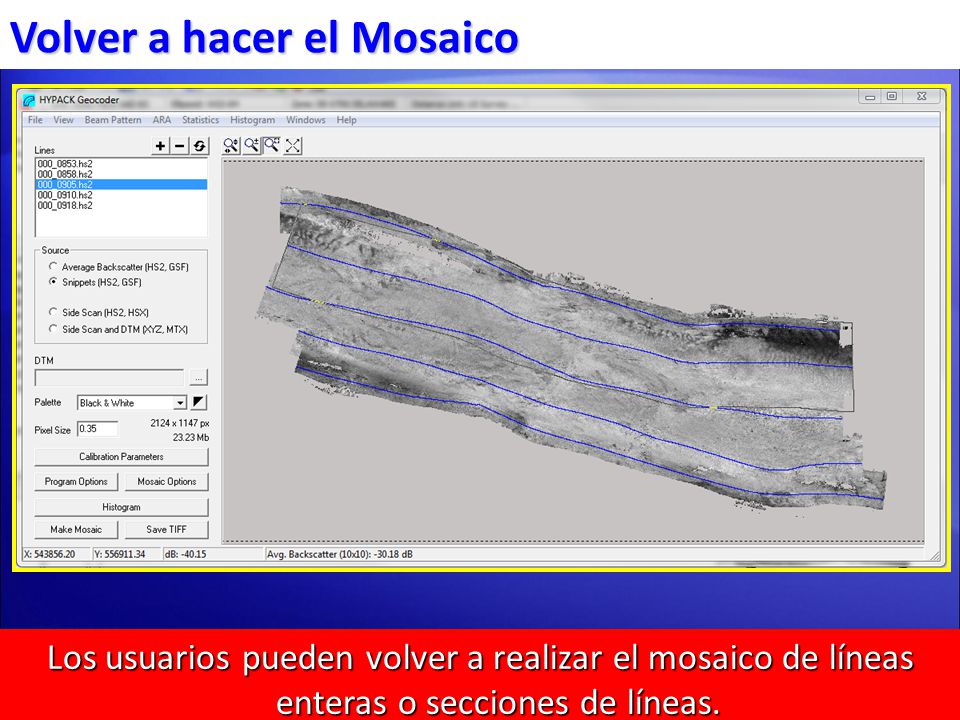

11 Los usuarios pueden volver a realizar el mosaico de líneas enteras o secciones de líneas. Normalmente usado para cambiar la opción de traslapo. Volver a hacer el Mosaico

12 Correcciones Batimétricas Cargue un modelo batimétrico desde MTX o XYZ para aplicar: corrección por ángulo real de incidencia para todos los tipos de datos.corrección por ángulo real de incidencia para todos los tipos de datos. corrección de área mejoradacorrección de área mejorada corrección de distancia inclinada (slant-range) mejorada para datos de sonar de barrido lateral.corrección de distancia inclinada (slant-range) mejorada para datos de sonar de barrido lateral. DTM debe ser un XYZ grillado o un archivo MTX.DTM debe ser un XYZ grillado o un archivo MTX.

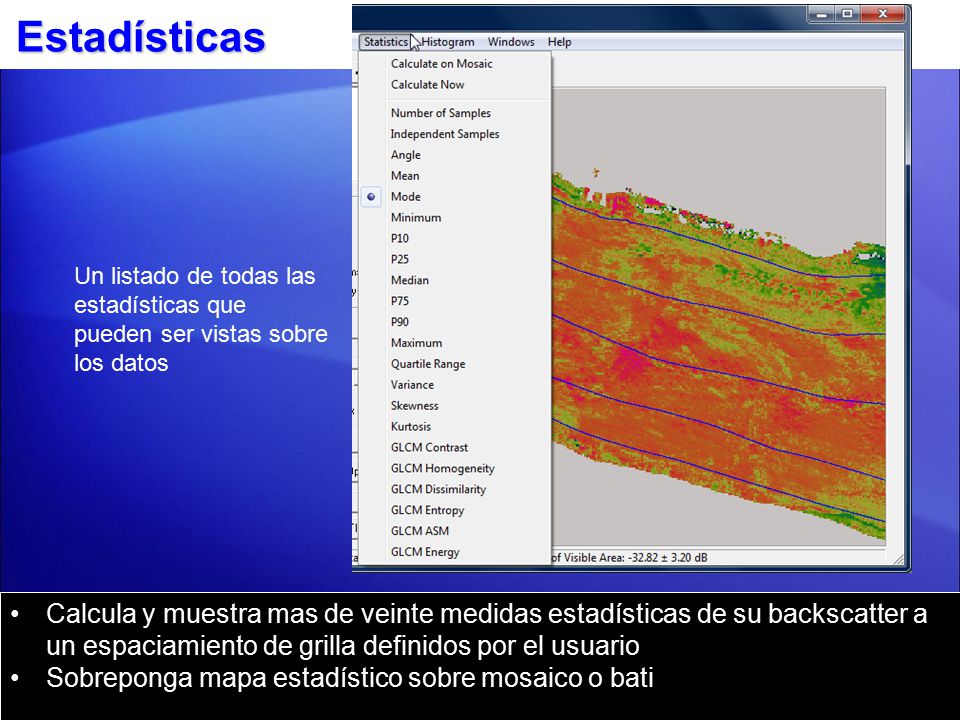

13 Estadísticas Calcula y muestra mas de veinte medidas estadísticas de su backscatter a un espaciamiento de grilla definidos por el usuarioCalcula y muestra mas de veinte medidas estadísticas de su backscatter a un espaciamiento de grilla definidos por el usuario Sobreponga mapa estadístico sobre mosaico o batiSobreponga mapa estadístico sobre mosaico o bati Un listado de todas las estadísticas que pueden ser vistas sobre los datos

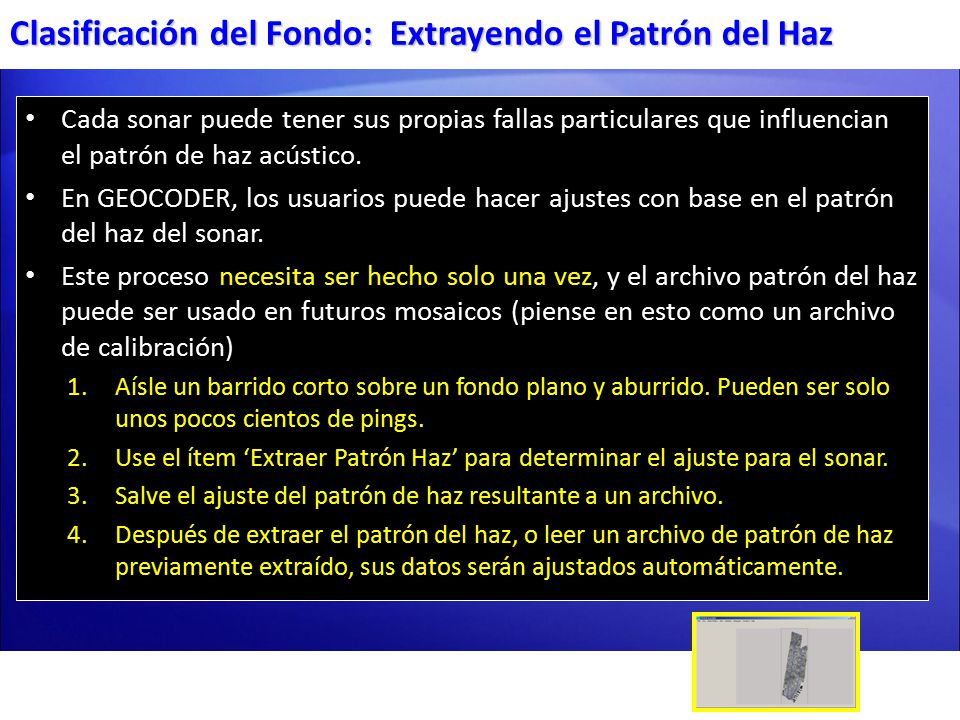

14 Cada sonar puede tener sus propias fallas particulares que influencian el patrón de haz acústico. Cada sonar puede tener sus propias fallas particulares que influencian el patrón de haz acústico. En GEOCODER, los usuarios puede hacer ajustes con base en el patrón del haz del sonar. En GEOCODER, los usuarios puede hacer ajustes con base en el patrón del haz del sonar. Este proceso necesita ser hecho solo una vez, y el archivo patrón del haz puede ser usado en futuros mosaicos (piense en esto como un archivo de calibración) Este proceso necesita ser hecho solo una vez, y el archivo patrón del haz puede ser usado en futuros mosaicos (piense en esto como un archivo de calibración) 1.Aísle un barrido corto sobre un fondo plano y aburrido. Pueden ser solo unos pocos cientos de pings. 2.Use el ítem ‘Extraer Patrón Haz’ para determinar el ajuste para el sonar. 3.Salve el ajuste del patrón de haz resultante a un archivo. 4.Después de extraer el patrón del haz, o leer un archivo de patrón de haz previamente extraído, sus datos serán ajustados automáticamente. Clasificación del Fondo: Extrayendo el Patrón del Haz

15 Usado para determinar la clasificación del fondo a través de un barrido. Hace coincidir respuesta acústica a tipos de fondo conocidos. 1.Cree el mosaico. 2.Calcule el ARA para el mosaico. 3.Seleccione un barrido sencillo desde la pantalla del mosaico. 4.Ejecute el ARA – Rutina Parcheo ARA. Clasificación del Fondo: Análisis de Respuesta Angular AVI 1 Coloree ARA Seleccionando un barrido para Análisis ARA AVI 2 Ventana Análisis Parcheo ARA

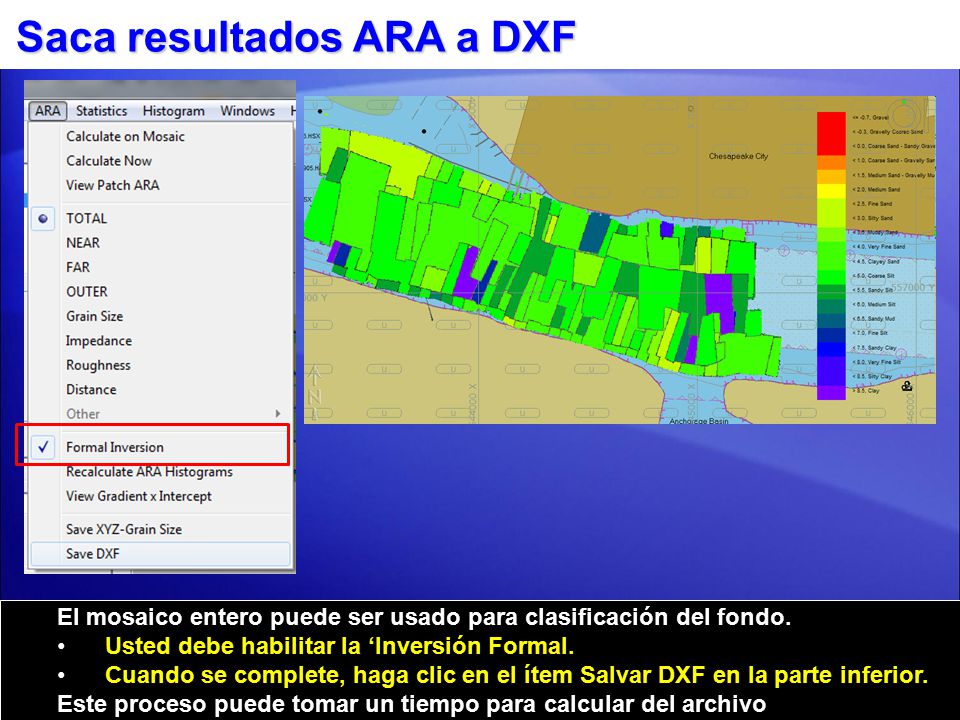

16 Saca resultados ARA a DXF Exporta resultados ARA a un mapa de isolíneas DXF El mosaico entero puede ser usado para clasificación del fondo. Usted debe habilitar la ‘Inversión Formal. Cuando se complete, haga clic en el ítem Salvar DXF en la parte inferior. Este proceso puede tomar un tiempo para calcular del archivo
