1 UNIVERSIDAD NACIONAL DE CÓRDOBA FACULTAD DE CIENCIAS EXÁCTAS FÍSICAS Y NATURALES ESCUELA DE AGRIMENSURA CATEDRA DE TRABAJO FINAL Tema: Modelo Digital de Elevaciones a partir de Datos Cartográficos Alumno: Martínez García, Pablo

2 Modelos Digitales de Elevación (MDE) Son representaciones de la superficie del terreno, almacenadas en una computadora. Asignando a cada par de coordenadas XY, una altura Z. Tipos de Estructura: Vectorial y Raster.

3 Estructura Vectorial Puntos Líneas Superficies

4 Estructura Vectorial Puntos Líneas Superficies Red de Triángulos Irregulares (TIN)

5 Estructura Vectorial Puntos Líneas Superficies Red de Triángulos Irregulares (TIN)

6 Estructura Vectorial Puntos Líneas Superficies Contornos

7 Estructura Raster Matrices Regulares Grilla de Celdas. Ubicadas a través de coordenadas X Y. Atributo de Celda es la altura Z.

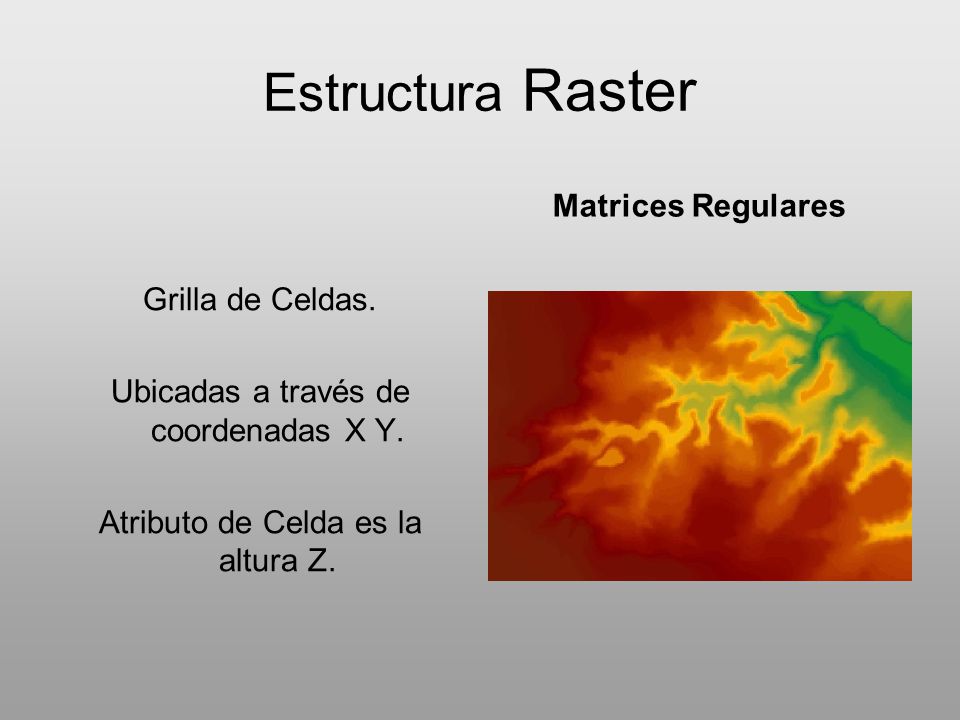

8 Estructura Raster Matrices Regulares Grilla de Celdas. Ubicadas a través de coordenadas X Y. Atributo de Celda es la altura Z.

9 Estructura Raster Matrices Regulares Grilla de Celdas. Ubicadas a través de coordenadas X Y. Atributo de Celda es la altura Z.

10 Estructura Raster Quad-Trees Grilla de Celdas. Ubicadas a través de coordenadas X Y. Atributo de Celda es la altura Z.

11 Vinculación y Representación Alturas Geométricas. Sistema de Referencia WGS-84 Marco de Referencia Posgar - 94 Proyección Gauss-Krüger.

12 Captura de Datos Topografía

13 Captura de Datos Topografía Escáner Laser

14 Captura de Datos Topografía Escáner Laser Restitución

15 Captura de Datos Topografía Escáner Laser Restitución Digitalización

16 Zona de Trabajo

17 Material Disponible 70 Cartas Catastrales. Información Topográfica Con Puntos Acotados y Curvas de Nivel. Escala 1:5.000

18 Software Utilizado

19 Digitalización de la Cartografía Escaneo de las 70 cartas en el Departamento de Cartografía en Catastro de la Provincia. Se utilizo un escáner de 44 pulgadas, y el formato TIFF. Resolución de las imágenes de 5.930 por 4.430 celdas. Resolución espacial de las celdas 0,85 metros

20 Armado del Mosaico Se insertan las cartas en ArcGis. Se usan las coordenadas de los vértices. Se realiza la transformación de Coordenadas.

21 Armado de Bases de Datos: Creación de Capas en ArcGis. Configuración de Sistemas de Referencia y Proyección. Creación de Tablas de Atributos. Construcción del Modelo

22 Digitalización de PuntosDigitalización de Curvas

23 Construcción del Modelo Digitalización de PuntosDigitalización de Curvas

24 Construcción del Modelo Digitalización de PuntosDigitalización de Curvas

25 Construcción del Modelo Digitalización de PuntosDigitalización de Curvas

26 Construcción del Modelo Digitalización de PuntosDigitalización de Curvas

27 Construcción del Modelo Digitalización de PuntosDigitalización de Curvas

28 Construcción del Modelo Digitalización de PuntosDigitalización de Curvas

29 Construcción del Modelo Modelo VectorialModelo Raster

30 Interpolaciones Son estimaciones de valores de cada punto. A través de los datos de su entorno. Tienen como resultado un nuevo conjunto de puntos ordenados.

31 Interpolaciones Son estimaciones de valores de cada punto. A través de los datos de su entorno. Tienen como resultado un nuevo conjunto de puntos ordenados.

32 Interpolaciones Son estimaciones de valores de cada punto. A través de los datos de su entorno. Tienen como resultado un nuevo conjunto de puntos ordenados.

33 Interpolaciones Son estimaciones de valores de cada punto. A través de los datos de su entorno. Tienen como resultado un nuevo conjunto de puntos ordenados.

34 Interpolaciones Son estimaciones de valores de cada punto. A través de los datos de su entorno. Tienen como resultado un nuevo conjunto de puntos ordenados.

35 Interpolaciones Son estimaciones de valores de cada punto. A través de los datos de su entorno. Tienen como resultado un nuevo conjunto de puntos ordenados.

36 Pruebas de Interpolación KRIGING IDW Splines Natural Neighbors Topo To Raster

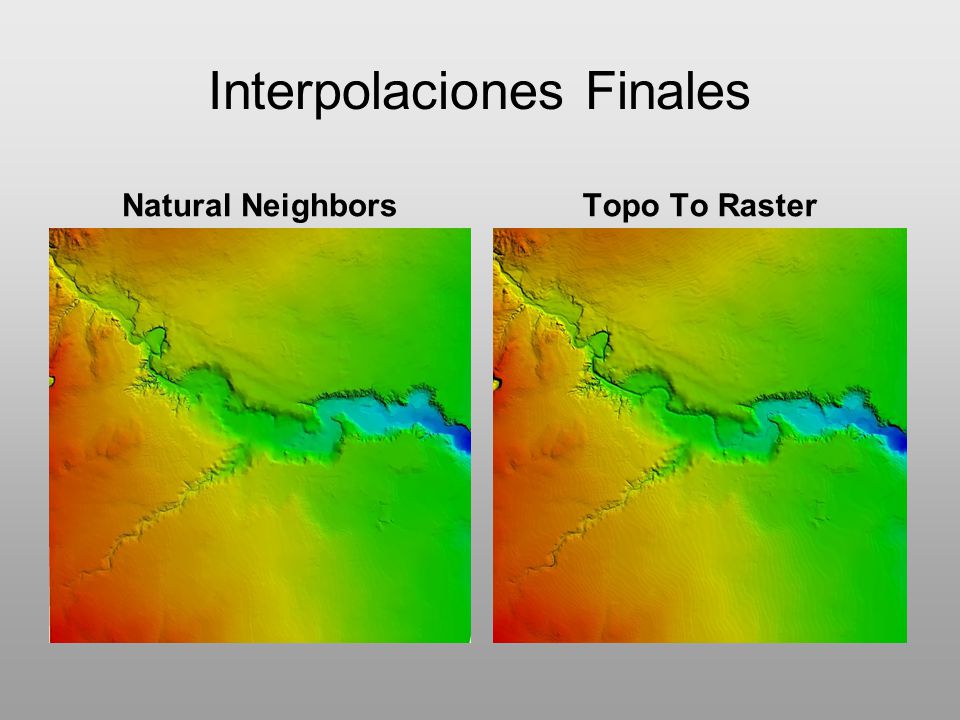

37 Interpolaciones Finales Natural NeighborsTopo To Raster

38 Control y Comparación Determina la bondad del modelo. Error Medio. Error Medio Cuadrático. Desviación Estándar. Utilizando 664 puntos.

39 Control y Comparación Determina la bondad del modelo. Error Medio. Error Medio Cuadrático. Desviación Estándar. Utilizando 664 puntos.

40 Control y Comparación SRTMASTER

41 Control y Comparación

42 ResultadosResultados Filtrados

43

44 Aplicaciones Aplicaciones de Geología Orientaciones Pendientes Rugosidad Curvatura

45 Aplicaciones Simulación de Redes de Drenaje

46 Aplicaciones Obras de Desarrollo LinealPerfiles

47 Aplicaciones Obras de Desarrollo Superficial

48 Aplicaciones Obras de Desarrollo Superficial

49 Conclusiones Los modelos a partir de cartografía, representan mejor la superficie de la ciudad que los modelos descargados de internet, a pesar de estar usando datos antiguos. El municipio obtiene una base de datos topográfica digital, para la planificación territorial y de obras publicas. El SIT de catastro municipal puede agregar el Modelo Digital de Elevaciones como capa base, utilizable en distintas aplicaciones. El Modelo Digital de Elevaciones solo podrá ser utilizado en anteproyectos. Los métodos de interpolación elegidos, no son mejores que otros, solo se adaptan mejor al tipo de datos usado.
