2 PORTICOS 2

3 Estructura cuyo sistema de pilar y dintel es desarrollado como una unión rígida entre éste y los pilares resistentes a la flexión. El pórtico rígido simple o de una nave, se comporta de manera monolítica y es mas resistente tanto a las cargas verticales como a las horizontales. PORTICOS

4 DEFORMACION POR FLEXION
Influencia de la rigidez del pórtico en la distribución de las tensiones y forma de la estructura RIGIDEZ DEL PORTICO DEFORMACION POR FLEXION DIAGRAMA DE MOMENTOS 4

5 DEFORMACION POR FLEXION
Influencia de la rigidez del pórtico en la distribución de las tensiones y forma de la estructura RIGIDEZ DEL PORTICO DEFORMACION POR FLEXION DIAGRAMA DE MOMENTOS 5

6 DEFORMACION POR FLEXION
Influencia de la rigidez del pórtico en la distribución de las tensiones y forma de la estructura RIGIDEZ DEL PORTICO DEFORMACION POR FLEXION DIAGRAMA DE MOMENTOS 6

7 DEFORMACION POR FLEXION
Influencia de la rigidez del pórtico en la distribución de las tensiones y forma de la estructura RIGIDEZ DEL PORTICO DEFORMACION POR FLEXION DIAGRAMA DE MOMENTOS 7

8 Influencia de la rigidez del pórtico en la distribución de las tensiones y forma de la estructura
Debido a la continuidad de las esquinas de los pórticos, la deformación de la viga puede reducirse mediante el grado de rigidez de los pilares. Esto revierte sobre el control del grado de deformación y, en consecuencia, sobre la forma de la estructura. RIGIDEZ DEL PORTICO DEFORMACION POR FLEXION DIAGRAMA DE MOMENTOS 8

9 rigidez del nudo, portico prefabricado de 4 piezas
9

10 Mecanismo de pórtico y su relación con la viga de voladizos
Las reacciones horizontales en los puntos de apoyo del pórtico limitan el giro en las esquinas y reducen la deformación por flexión de la viga del pórtico de la misma manera que lo hace una carga puntual en los extremos de una viga con voladizos. 10

11 Mecanismo de pórtico frente a cargas horizontales
Deformación por flexión Diagrama de momentos Forma de la estructura Al contrario que en el caso de una viga simple, que necesita una rigidizacion adicional de los soportes para absorber el momento de giro, en el pórtico articulado la propia deformación origina reacciones verticales en los apoyos que provocan un giro de sentido opuesto. 11

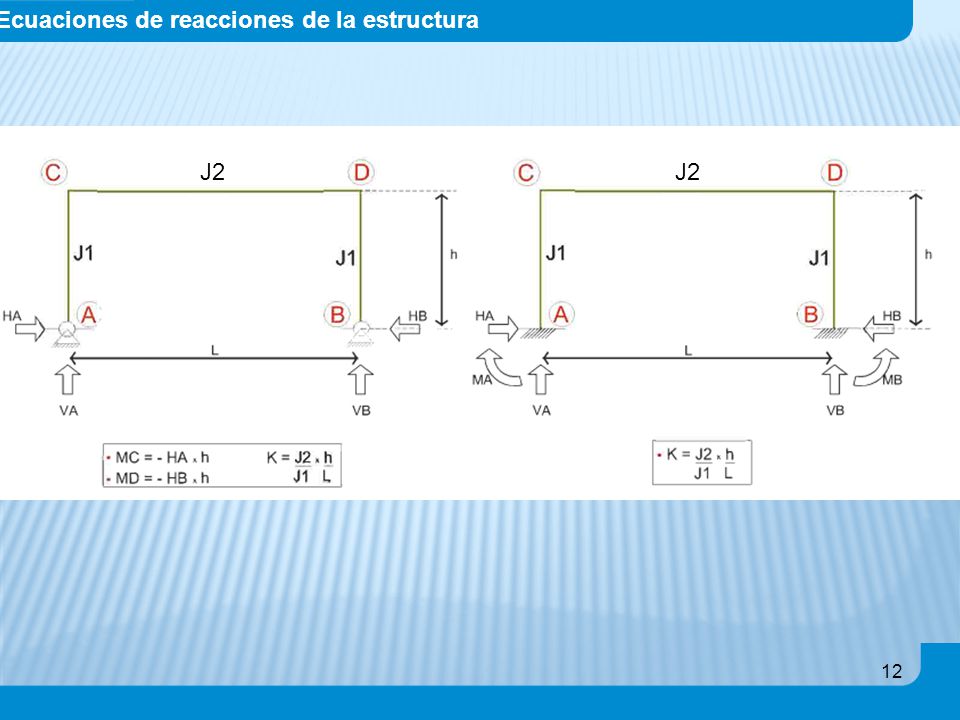

12 Ecuaciones de reacciones de la estructura
J2 J2 12

13 Ecuaciones de reacciones de la estructura
J2 J2 13

14 Ecuaciones de reacciones de la estructura
J2 J2 14

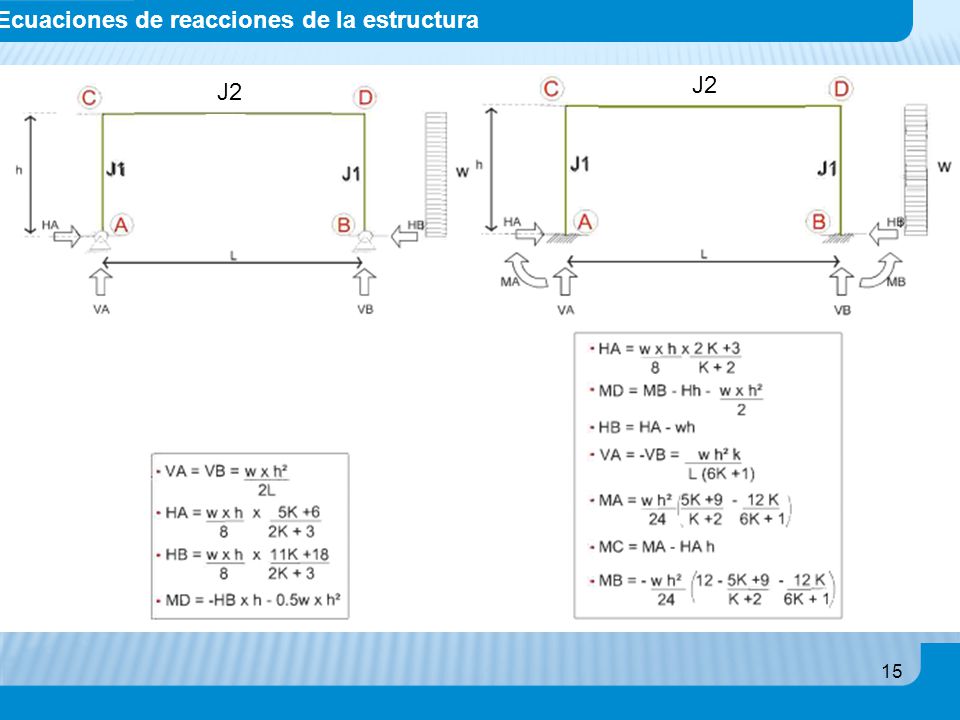

15 Ecuaciones de reacciones de la estructura
J2 J2 15

16 Ecuaciones de reacciones de la estructura
J2 J2 16

17 Pórticos frente acciones verticales y horizontales : CORTE
17

18 Pórticos frente acciones verticales y horizontales : DESPLAZAMIENTOS
18

19 Carga vertical uniformemente repartida _ Apoyo articulado
q qL qL q qL 19

20 Carga vertical concentrada en el centro de la viga _ Apoyo articulado
20

21 Carga vertical concentrada sobre cualquier punto de la viga
21

22 Dos cargas verticales e iguales concentradas sobre la viga _ Apoyo articulado
22

23 Dos cargas verticales e iguales concentradas sobre la viga _ Apoyo fijo
23

24 Tres cargas verticales e iguales concentradas sobre la viga _ Apoyo articulado
24

25 Tres cargas verticales e iguales concentradas sobre la viga _ Apoyo fijo
25

26 Carga horizontal uniformemente repartida sobre columna _ Apoyo articulado
26

27 EJEMPLOS 27

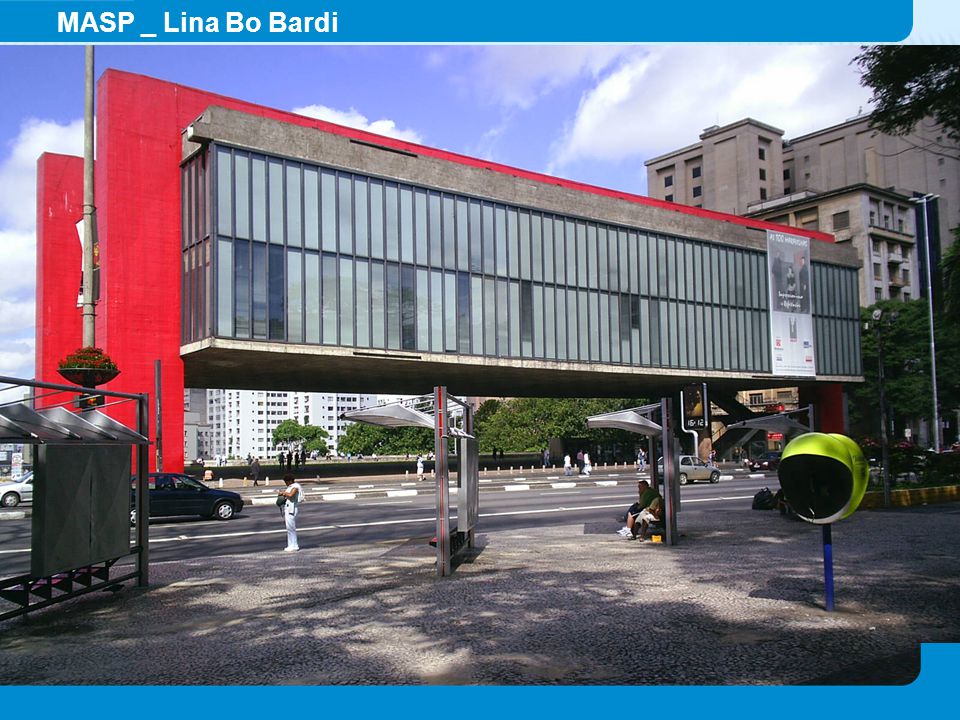

28 MASP MUSEO DE ARTE DE SAN PABLO _ Lina Bo Bardi

29 MASP _ Lina Bo Bardi

30 CROQUIS

31 PROCESO DE CONSTRUCCION

32 PROCESO DE CONSTRUCCION

33 CORTE LONGITUDINAL 14,40 24,00 8,40 75,00 4,50 0,00

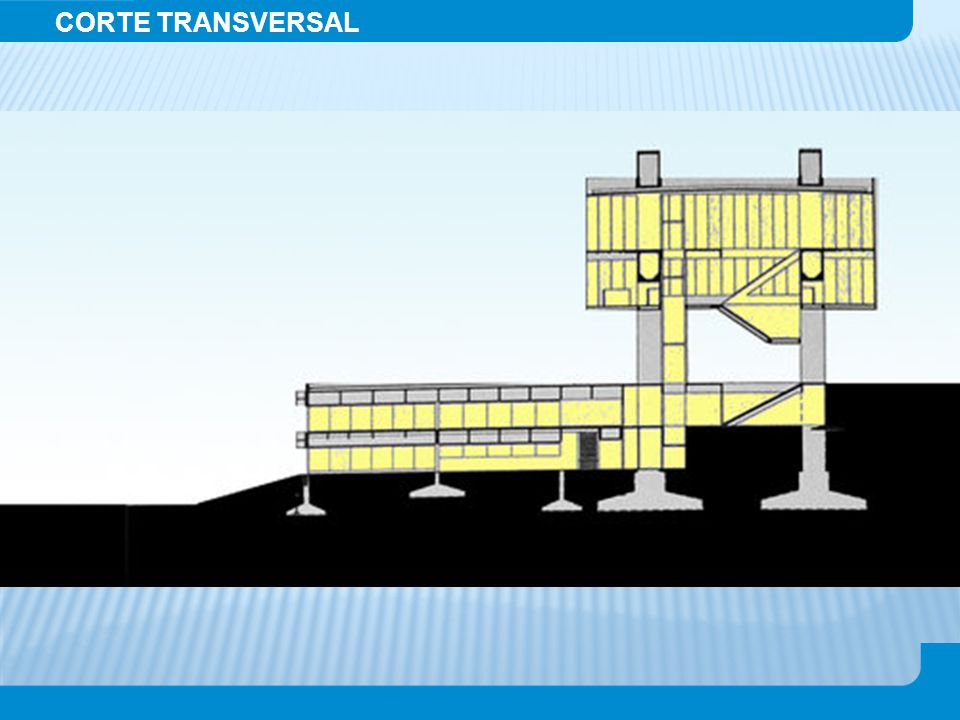

34 CORTE TRANSVERSAL

35 PLANTA LIBRE

36 PLANTA+ 8,40 30,00 75,00

37 Corte trans. por pórtico
Corte long. por pórtico Corte trans. por pórtico

38 VISTA DESDE EL VACIO INTERIOR

39 ETAPA CONSTRUCTIVA

40 ETAPA FINALIZADA

41 VISTA AEREA

42 ESCALA HUMANA

43 Pórticos de madera laminada

44 POLIDEPORTIVO EN ARTICA, NAVARRA

45 POLIDEPORTIVO EN ARTICA, NAVARRA

46 POLIDEPORTIVO EN ARTICA, NAVARRA

47 POLIDEPORTIVO EN ARTICA, NAVARRA

48 POLIDEPORTIVO EN ARTICA, NAVARRA

49 POLIDEPORTIVO EN ARTICA, NAVARRA

50 ¿Un trilito Funciona como pórtico?
