Direccionamiento según el IEEE 694

Presentación del tema: "Direccionamiento según el IEEE 694"— Transcripción de la presentación:

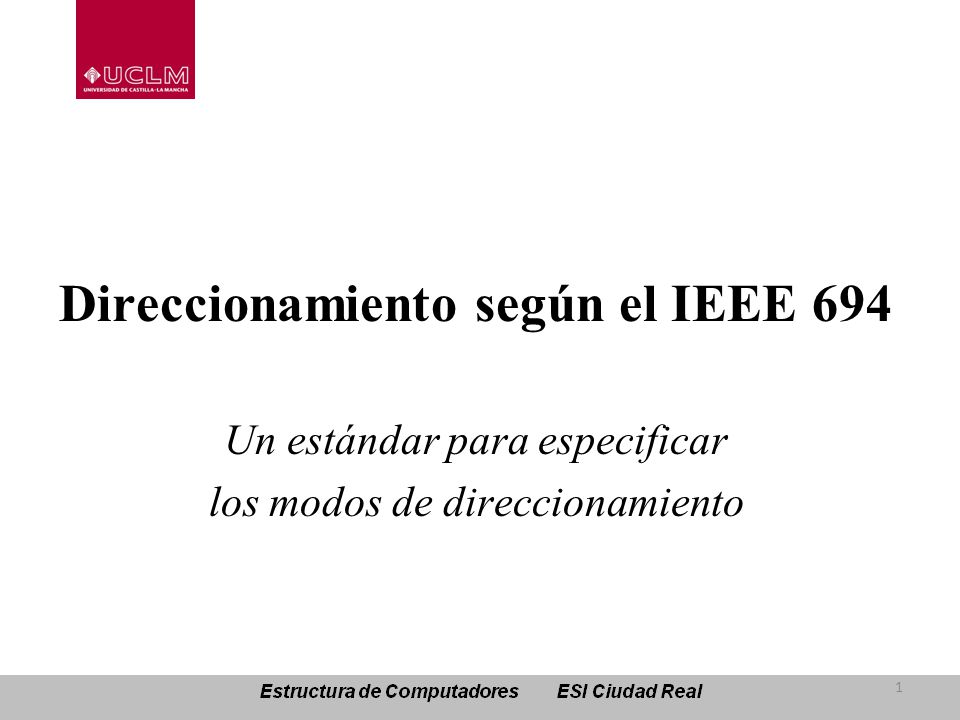

1 Direccionamiento según el IEEE 694
Un estándar para especificar los modos de direccionamiento 1

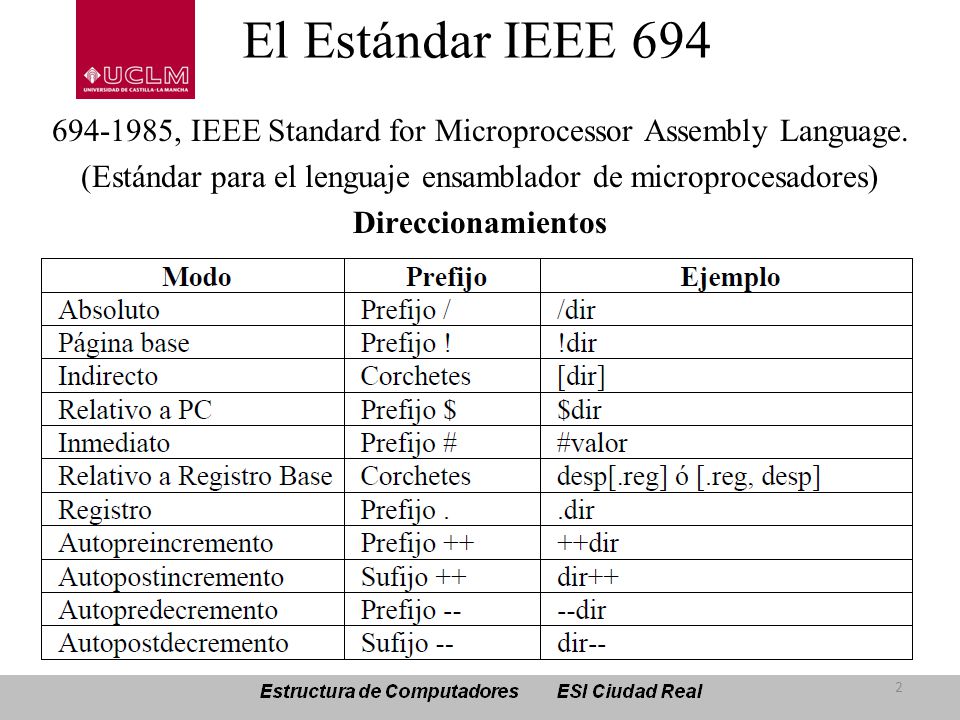

2 El Estándar IEEE 694 , IEEE Standard for Microprocessor Assembly Language. (Estándar para el lenguaje ensamblador de microprocesadores) Direccionamientos 2

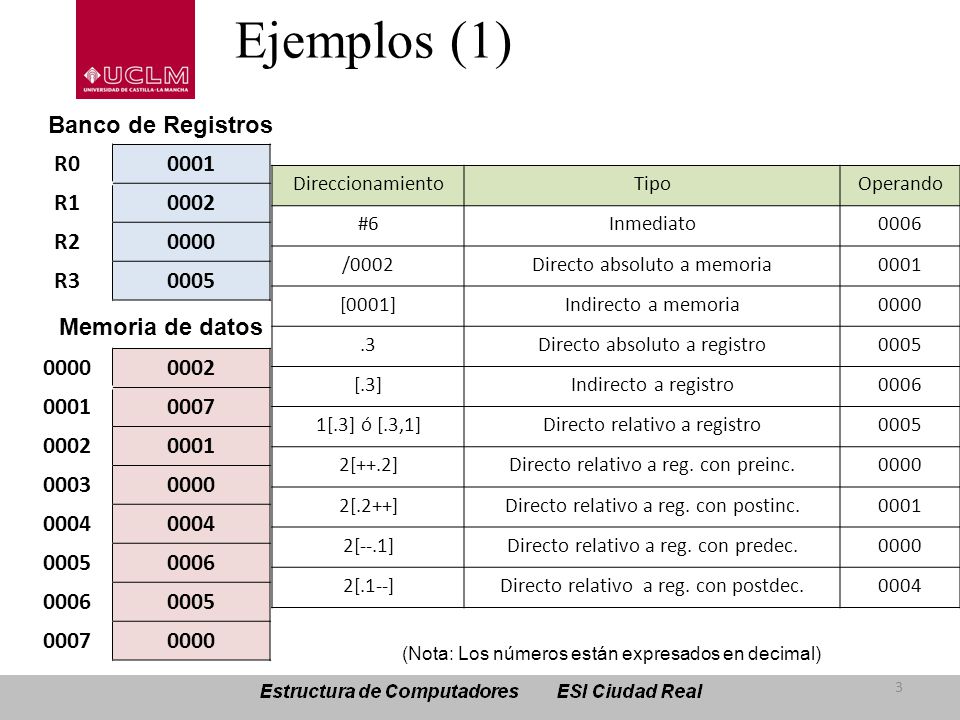

3 Ejemplos (1) Banco de Registros R0 0001 R1 0002 R2 0000 R3 0005
Direccionamiento Tipo Operando #6 Inmediato 0006 /0002 Directo absoluto a memoria 0001 [0001] Indirecto a memoria 0000 .3 Directo absoluto a registro 0005 [.3] Indirecto a registro 1[.3] ó [.3,1] Directo relativo a registro 2[++.2] Directo relativo a reg. con preinc. 2[.2++] Directo relativo a reg. con postinc. 2[--.1] Directo relativo a reg. con predec. 2[.1--] Directo relativo a reg. con postdec. 0004 Memoria de datos 0000 0002 0001 0007 0003 0004 0005 0006 (Nota: Los números están expresados en decimal) 3

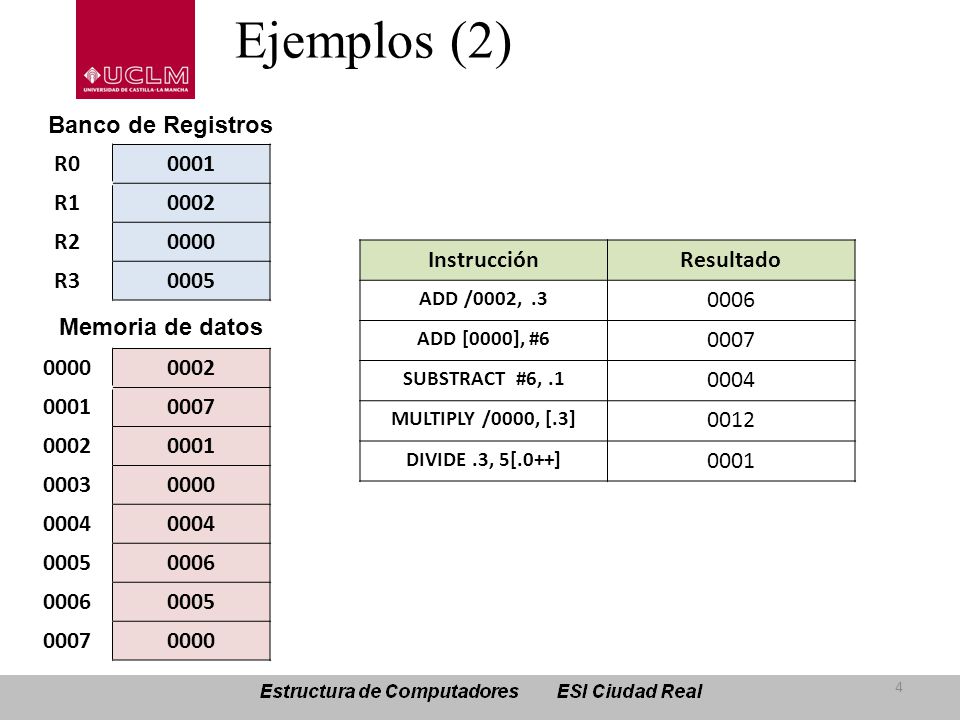

4 Ejemplos (2) Banco de Registros R0 0001 R1 0002 R2 0000 R3 0005
Instrucción Resultado ADD /0002, .3 0006 ADD [0000], #6 0007 SUBSTRACT #6, .1 0004 MULTIPLY /0000, [.3] 0012 DIVIDE .3, 5[.0++] 0001 Memoria de datos 0000 0002 0001 0007 0003 0004 0005 0006 4

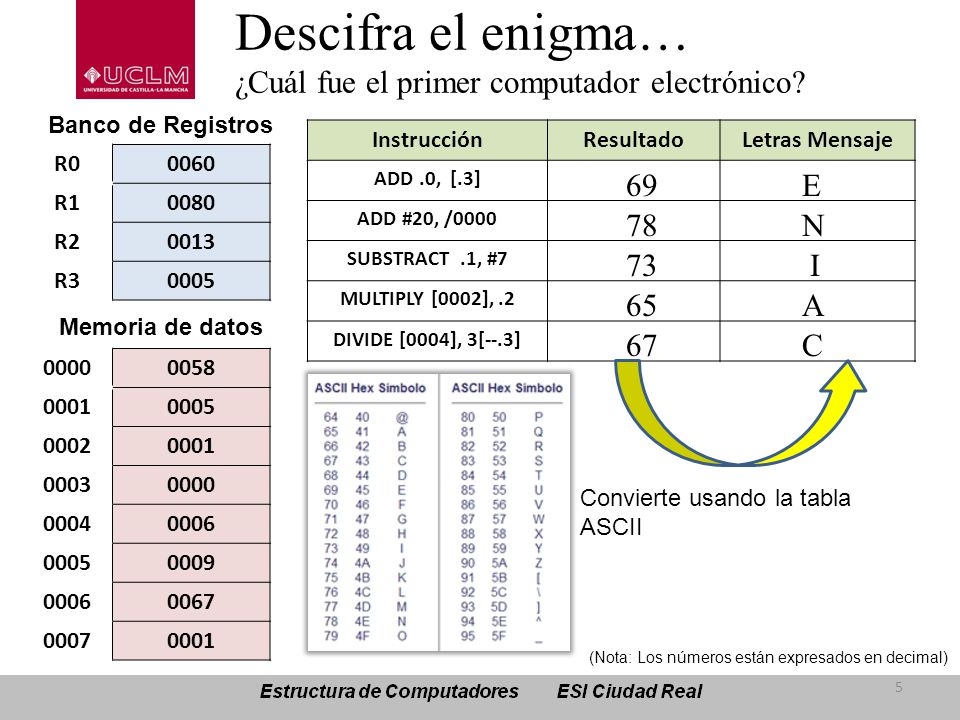

5 Descifra el enigma… ¿Cuál fue el primer computador electrónico?
Banco de Registros Instrucción Resultado Letras Mensaje ADD .0, [.3] ADD #20, /0000 SUBSTRACT .1, #7 MULTIPLY [0002], .2 DIVIDE [0004], 3[--.3] R0 0060 R1 0080 R2 0013 R3 0005 69 E 78 N 73 I 65 A Memoria de datos 67 C 0000 0058 0001 0005 0002 0003 0004 0006 0009 0067 0007 Convierte usando la tabla ASCII (Nota: Los números están expresados en decimal) 5
