1 Clase Teórica N°5 Modos de direccionamiento
PROCESADORES Clase Teórica N°5 Modos de direccionamiento

2 Arquitectura general de un sistema de cómputo
Bus de direcciones Bus de datos Bus de control RW CS CE OE MEMORIA Programas – Datos - Pilas PERIFÉRICOS Sensores – Actuadores – Comunicaciones

3 Clasificación de las arquitecturas de procesadores
Pila Acumulador Banco de registros Nivel 5 Banco de Registros Nivel 4 Nivel 3 ALU ALU ALU Nivel 2 Nivel 1 Nivel 0

4 Clasificación de las arquitecturas de procesadores
Nivel 5 Banco de Registros Nivel 4 Nivel 3 ALU ALU ALU Nivel 2 Nivel 1 Nivel 0

5 Modos de direccionamiento
Definición: Formas de hacer referencia a el contenido de la memoria del procesador. ¿Cómo se accede a los datos al ejecutar las siguientes instrucciones? a=a+5; a=a+b; a=a+b[3]; //(vector estático y dinámico)

6 Modos de direccionamiento Registro
R4 • R4 + R3 Memoria principal Banco de Registros Add R4, R3 R0 R1 R2 R3 + R4 R5 R6 R7

7 Modos de direccionamiento Inmediato ó Literal
R4 • R4 + 5 Memoria principal Banco de Registros Add R4, #5 R0 R1 R2 R3 + R4 R5 R6 R7

8 Modos de direccionamiento Directo
R4 • R4 + M[1021] Memoria principal Banco de Registros Add R4, (1021) R0 R1 R2 R3 + R4 R5 R6 R7

9 Modos de direccionamiento Indirecto
R4 • R4 + M[R7] Memoria principal Banco de Registros Add R4, (R7) R0 R1 R2 R3 + R4 R5 R6 R7

10 Modos de direccionamiento Desplazamiento
R4 • R4 + M[100+R7] Memoria principal Banco de Registros Add R4, 100(R7) R0 R1 R2 R3 + R4 R5 R6 R7 + 100

11 Modos de direccionamiento Indexado
R4 • R4 + M[R1+R0] Memoria principal Banco de Registros Add R4, (R0+R1) R0 + R1 R2 R3 + R4 R5 R6 R7

12 Modos de direccionamiento Diferido de memoria
R4 • R4 + M[ M[R7] ] Memoria principal Banco de Registros Add R0 R1 R2 R3 + R4 R5 R6 R7

13 Modos de direccionamiento Auto Incremento
R4 • R4 + M[R7] R7 • R7 + d Memoria principal Banco de Registros Add R4, (R7)+ R0 R1 R2 R3 + R4 R5 R6 R7 + d

14 Modos de direccionamiento Auto Decremento
R4 • R4 + M[R7] R7 • R7 - d Memoria principal Banco de Registros Add R4, -(R7) R0 R1 R2 R3 + R4 R5 R6 R7 - d

15 Modos de direccionamiento Escalado
R4 • R4 + M[10+R1+R0*d] Memoria principal Banco de Registros d x 10 Add R4,10(R1)[R0] R0 + R1 R2 R3 + R4 R5 R6 R7

16 Resumen Escalado R4 • R4 + M[10+R1+R0*d] Auto Decremento
. Auto Incremento Diferido de memoria Indexado Desplazamiento Indirecto Directo Inmediato Registro R4 • R4 + M[10+R1+R0*d] R4 • R4 + M[R7] R7 • R7 – d . R7 • R7 + d . R4 • R4 + M[ M[R7] ] . R4 • R4 + M[R1+R0] . R4 • R4 + M[100+R7] . R4 • R4 + M[R7] . R4 • R4 + M[1021] . R4 • R R4 • R4 + R3 .

17 Ejecución de una instrucción jmp 0x02
reset Inicial Búsqueda jz Ejecución jmp 0x20 ld a xx sub a and a ld xx a add a 0x06 0x00 0x00 lda 0x80 0x01 0x80 0x02 0x04 suba 0x81 0x03 0x81 0x04 0x05 jz 0x08 0x?? 0x05 0x08 0x06 0x06 jmp 0x02 0x07 0x02

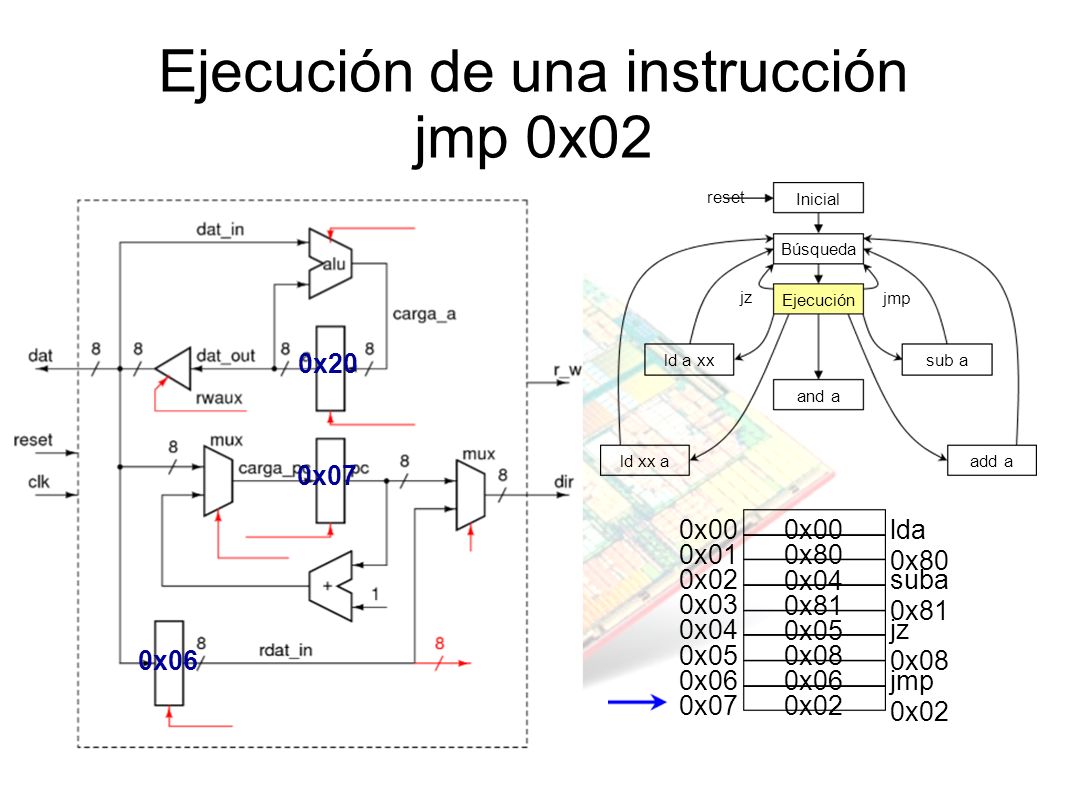

18 Ejecución de una instrucción jmp 0x02
reset Inicial Búsqueda jz Ejecución jmp 0x20 ld a xx sub a and a ld xx a add a 0x07 0x00 0x00 lda 0x80 0x01 0x80 0x02 0x04 suba 0x81 0x03 0x81 0x04 0x05 jz 0x08 0x06 0x05 0x08 0x06 0x06 jmp 0x02 0x07 0x02

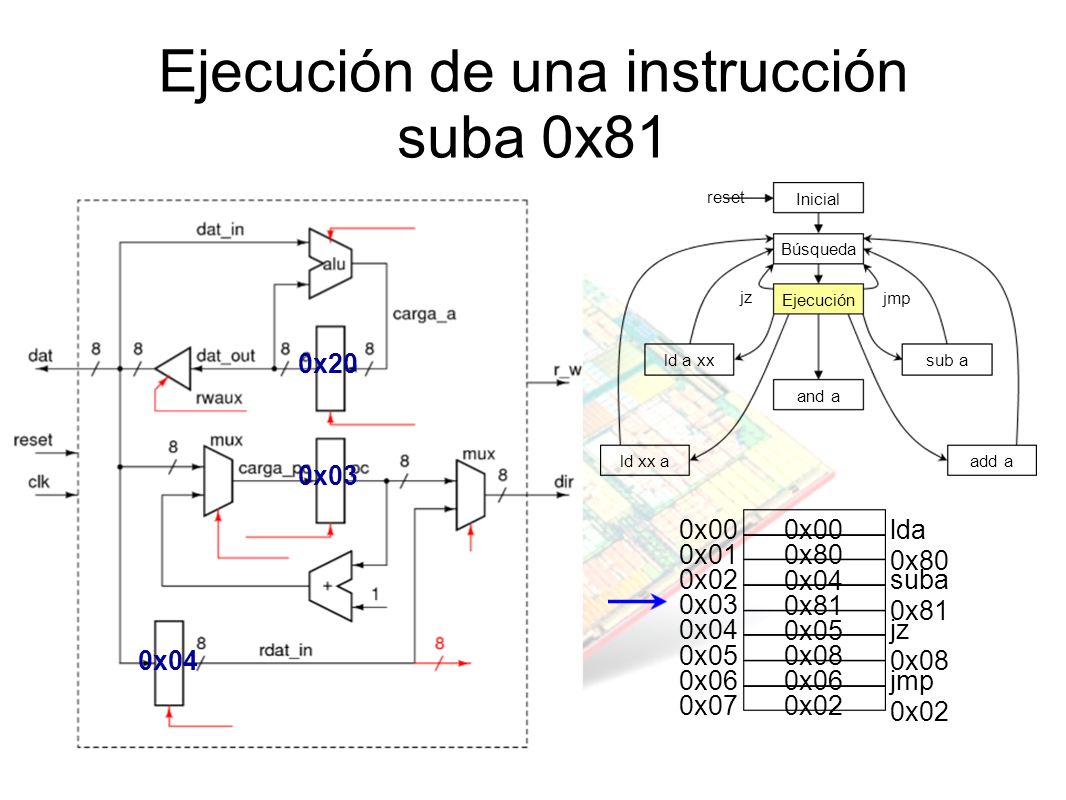

19 Ejecución de una instrucción suba 0x81
reset Inicial Búsqueda jz Ejecución jmp 0x20 ld a xx sub a and a ld xx a add a 0x02 0x00 0x00 lda 0x80 0x01 0x80 0x02 0x04 suba 0x81 0x03 0x81 0x04 0x05 jz 0x08 0x02 0x05 0x08 0x06 0x06 jmp 0x02 0x07 0x02

20 Ejecución de una instrucción suba 0x81
reset Inicial Búsqueda jz Ejecución jmp 0x20 ld a xx sub a and a ld xx a add a 0x03 0x00 0x00 lda 0x80 0x01 0x80 0x02 0x04 suba 0x81 0x03 0x81 0x04 0x05 jz 0x08 0x04 0x05 0x08 0x06 0x06 jmp 0x02 0x07 0x02

21 Ejecución de una instrucción suba 0x81
reset Inicial Búsqueda jz Ejecución jmp 0x20 ld a xx sub a and a ld xx a add a 0x03 0x00 0x00 lda 0x80 0x01 0x80 0x02 0x04 suba 0x81 0x03 0x81 0x04 0x05 jz 0x08 0x81 0x05 0x08 0x06 0x06 jmp 0x02 0x07 0x02

22 Ejecución de una instrucción jz 0x08
reset Inicial Búsqueda jz Ejecución jmp 0x1F ld a xx sub a and a ld xx a add a 0x04 0x00 0x00 lda 0x80 0x01 0x80 0x02 0x04 suba 0x81 0x03 0x81 0x04 0x05 jz 0x08 0x02 0x05 0x08 0x06 0x06 jmp 0x02 0x07 0x02

23 Estudio del PIC 16F627A

24 Estudio del PIC 16F627A

25 Laboratorio Diagrama de bloques
Bus de Direcciones Bus de Datos MEMORIA Datos + Programa PERIFERICO Diseñado por Uds LEDS

26 Laboratorio Diseñar e implementar un periférico con las siguientes características: • Función: Contador de frecuencia variable – Configuración: Permitir, por medio del registro (200) activar y modificar la frecuencia de trabajo del contador según la tabla:

27 Laboratorio r_w LEDs Bus de Direcciones Decodificador Contador Bus de
Datos Mclk 1 2 3 4 5 6 7 8 9 10 11 ··· 21 22 23 24 25 26 27 28

28 Laboratorio IMPORTANTE! Llevar al laboratorio adelantado:
Descripción en VHDL del periférico simulado, por lo menos él funcionando independientemente. Programa de prueba en lenguaje de máquina para comprobar su funcionamiento.
