2º Jornadas Técnicas sobre Acondicionamiento del Gas Natural

Presentación del tema: "2º Jornadas Técnicas sobre Acondicionamiento del Gas Natural"— Transcripción de la presentación:

1 2º Jornadas Técnicas sobre Acondicionamiento del Gas Natural
Pronósticos de Producción de Gas Natural de Yacimientos Maduros y Arenas Compactas El Calafate, 2 de octubre del 2008

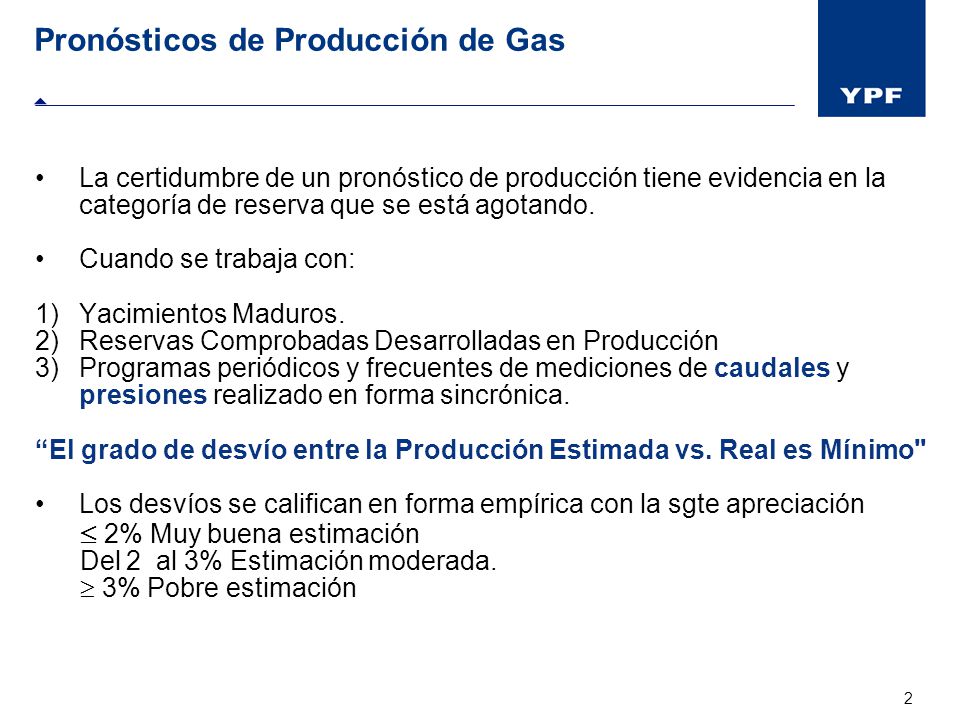

2 Pronósticos de Producción de Gas
La certidumbre de un pronóstico de producción tiene evidencia en la categoría de reserva que se está agotando. Cuando se trabaja con: Yacimientos Maduros. Reservas Comprobadas Desarrolladas en Producción Programas periódicos y frecuentes de mediciones de caudales y presiones realizado en forma sincrónica. “El grado de desvío entre la Producción Estimada vs. Real es Mínimo" Los desvíos se califican en forma empírica con la sgte apreciación £ 2% Muy buena estimación Del 2 al 3% Estimación moderada. ³ 3% Pobre estimación

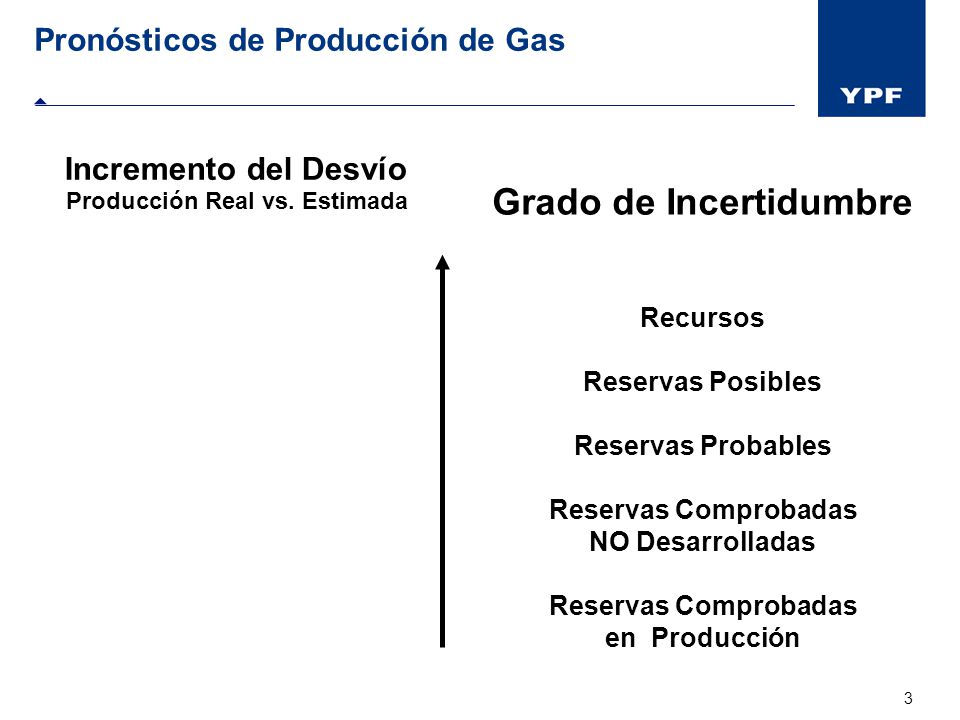

3 Pronósticos de Producción de Gas
Incremento del Desvío Producción Real vs. Estimada Grado de Incertidumbre Recursos Reservas Posibles Reservas Probables Reservas Comprobadas NO Desarrolladas en Producción

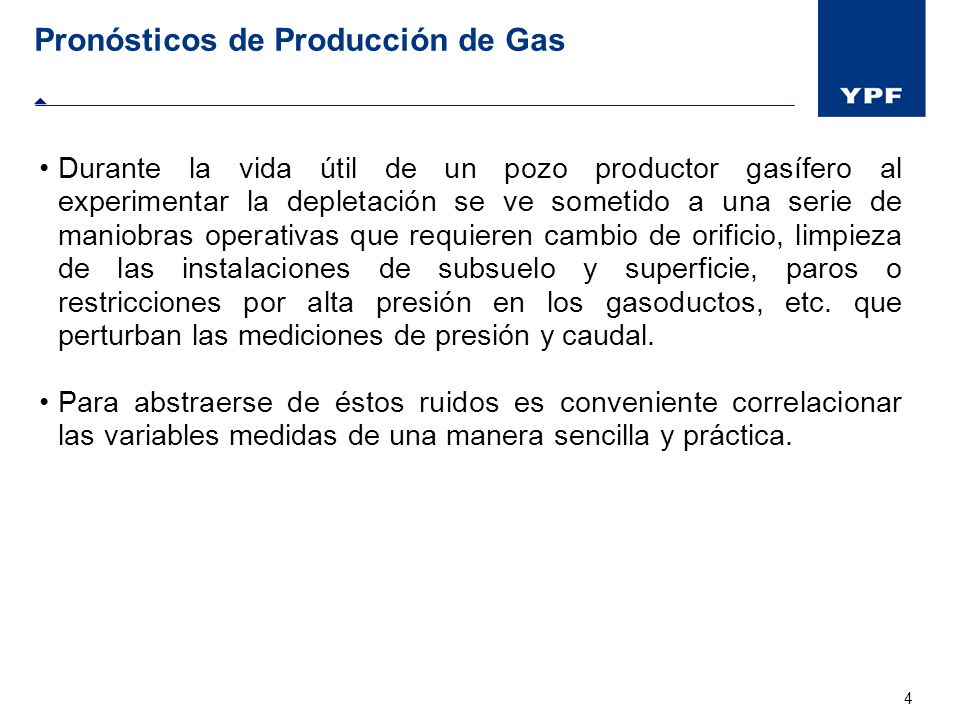

4 Pronósticos de Producción de Gas
Durante la vida útil de un pozo productor gasífero al experimentar la depletación se ve sometido a una serie de maniobras operativas que requieren cambio de orificio, limpieza de las instalaciones de subsuelo y superficie, paros o restricciones por alta presión en los gasoductos, etc. que perturban las mediciones de presión y caudal. Para abstraerse de éstos ruidos es conveniente correlacionar las variables medidas de una manera sencilla y práctica.

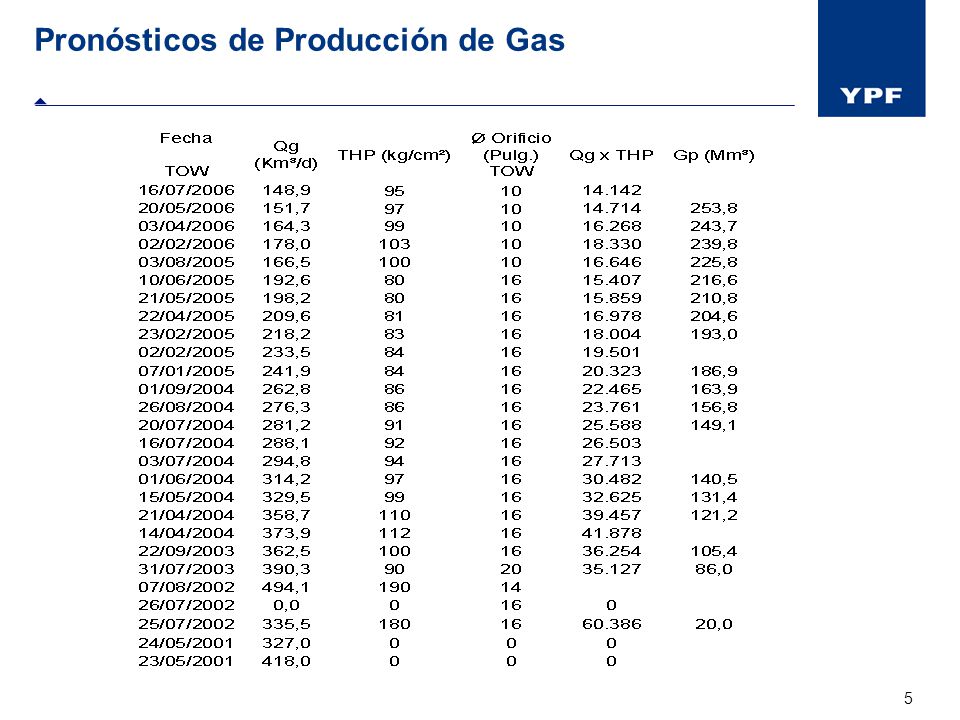

5 Pronósticos de Producción de Gas

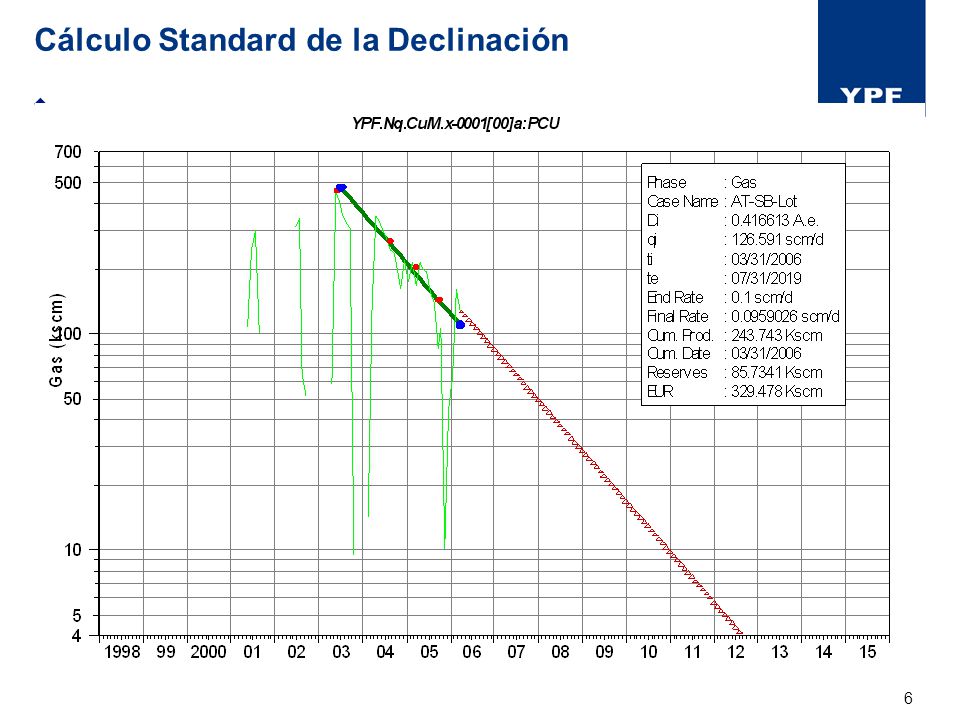

6 Cálculo Standard de la Declinación

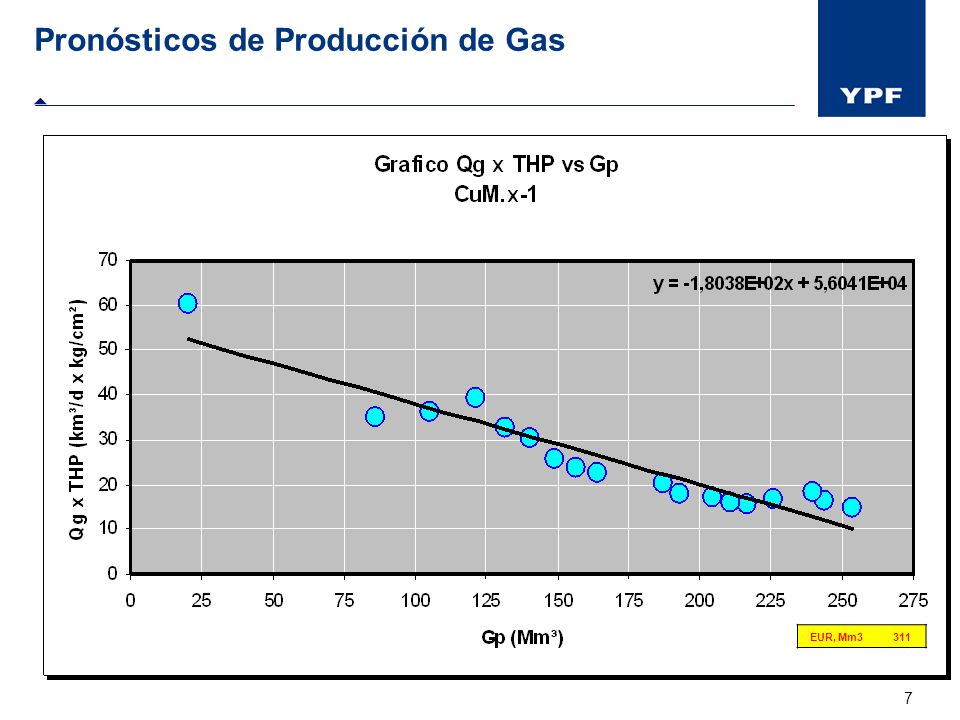

7 Pronósticos de Producción de Gas
EUR, Mm3 311

8 Yacimiento Sierras Blancas – MAPA UBICACIÓN
LOMA LA LATA

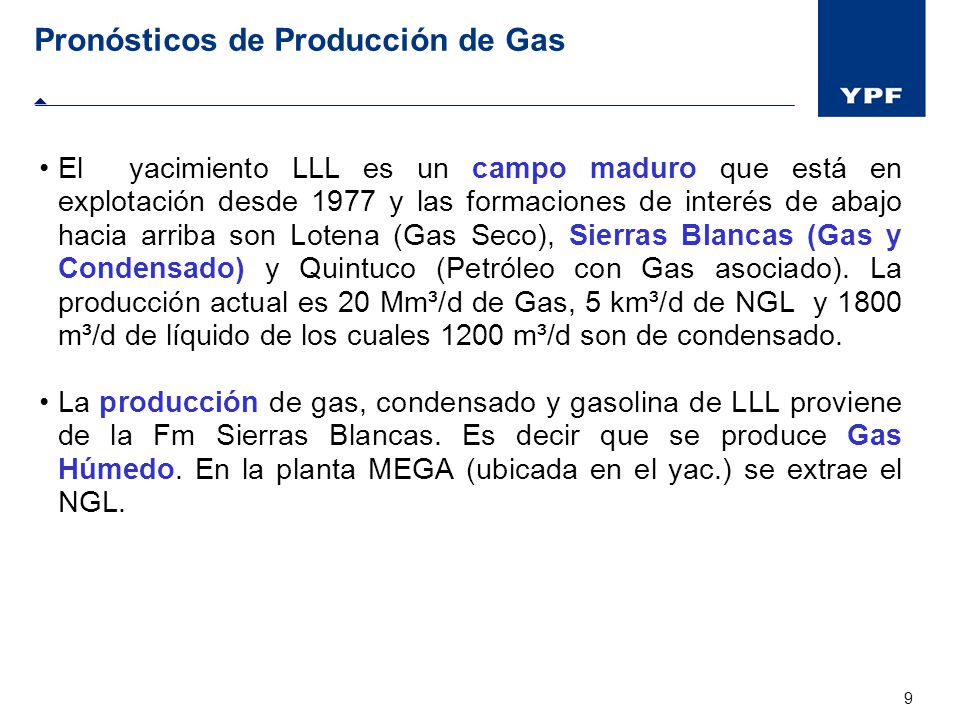

9 Pronósticos de Producción de Gas
El yacimiento LLL es un campo maduro que está en explotación desde 1977 y las formaciones de interés de abajo hacia arriba son Lotena (Gas Seco), Sierras Blancas (Gas y Condensado) y Quintuco (Petróleo con Gas asociado). La producción actual es 20 Mm³/d de Gas, 5 km³/d de NGL y 1800 m³/d de líquido de los cuales 1200 m³/d son de condensado. La producción de gas, condensado y gasolina de LLL proviene de la Fm Sierras Blancas. Es decir que se produce Gas Húmedo. En la planta MEGA (ubicada en el yac.) se extrae el NGL.

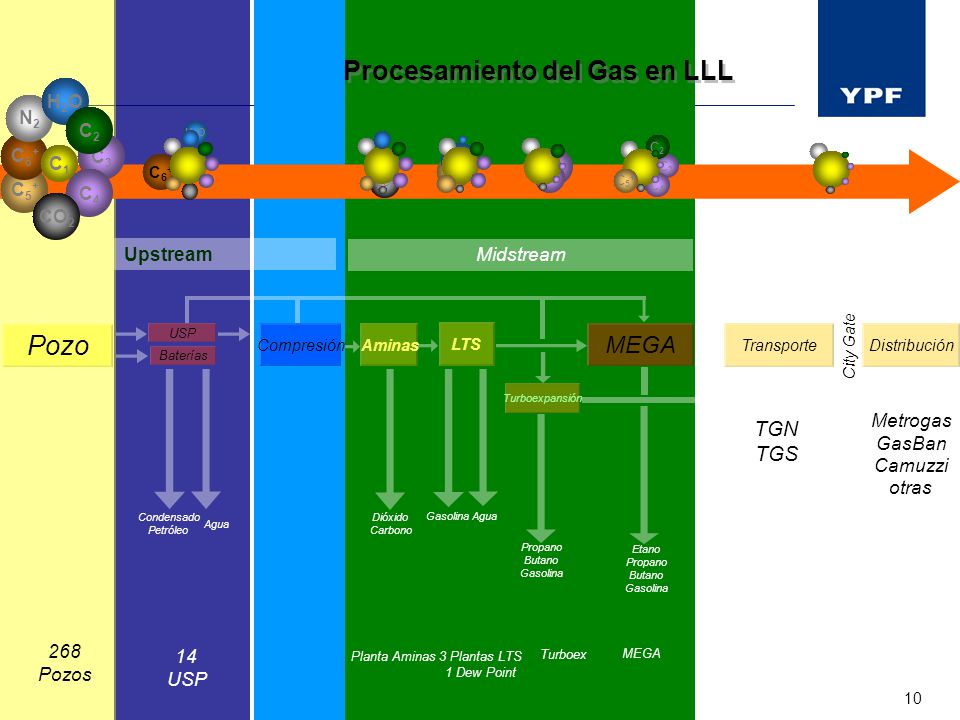

10 Procesamiento del Gas en LLL
Pozo 268 Pozos USP Upstream Baterías 14 Compresión Midstream Aminas LTS MEGA Turboexpansión 3 Plantas LTS 1 Dew Point Planta Aminas Turboex Procesamiento del Gas en LLL H2O N2 C2 H2O C6+ C3 C2 C1 H2O C6+ C3 C5+ C5+ C3 C5+ C4 C4 CO2 C5+ C4 CO2 Upstream Transporte Distribución City Gate TGN TGS Metrogas GasBan Camuzzi otras Condensado Petróleo Dióxido Carbono Gasolina Agua Agua Propano Butano Gasolina Etano Propano Butano Gasolina

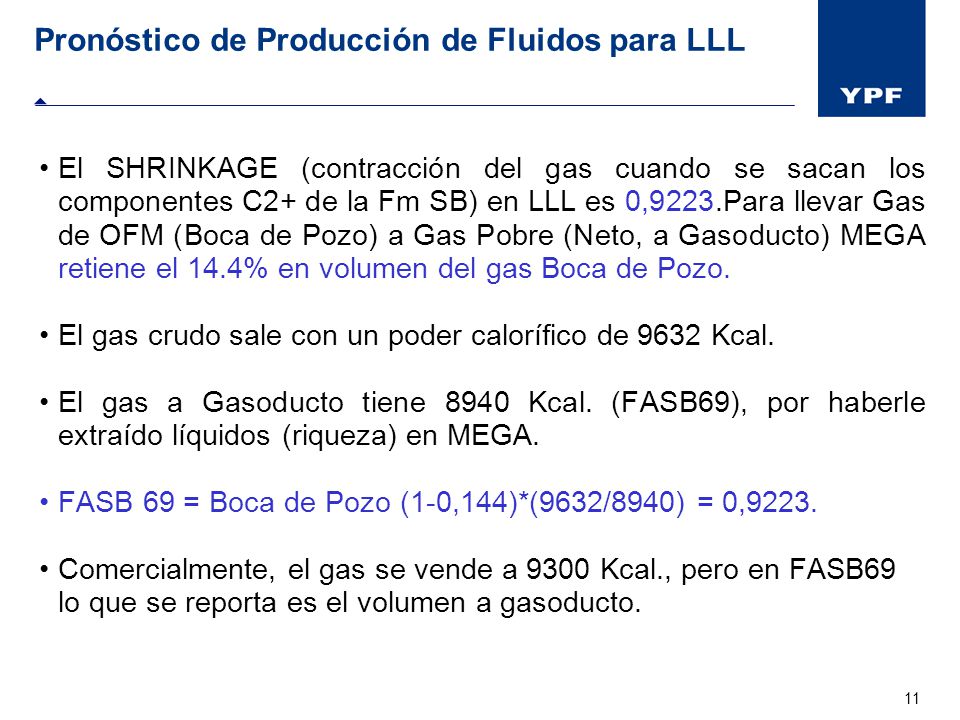

11 Pronóstico de Producción de Fluidos para LLL
El SHRINKAGE (contracción del gas cuando se sacan los componentes C2+ de la Fm SB) en LLL es 0,9223.Para llevar Gas de OFM (Boca de Pozo) a Gas Pobre (Neto, a Gasoducto) MEGA retiene el 14.4% en volumen del gas Boca de Pozo. El gas crudo sale con un poder calorífico de 9632 Kcal. El gas a Gasoducto tiene 8940 Kcal. (FASB69), por haberle extraído líquidos (riqueza) en MEGA. FASB 69 = Boca de Pozo (1-0,144)*(9632/8940) = 0,9223. Comercialmente, el gas se vende a 9300 Kcal., pero en FASB69 lo que se reporta es el volumen a gasoducto.

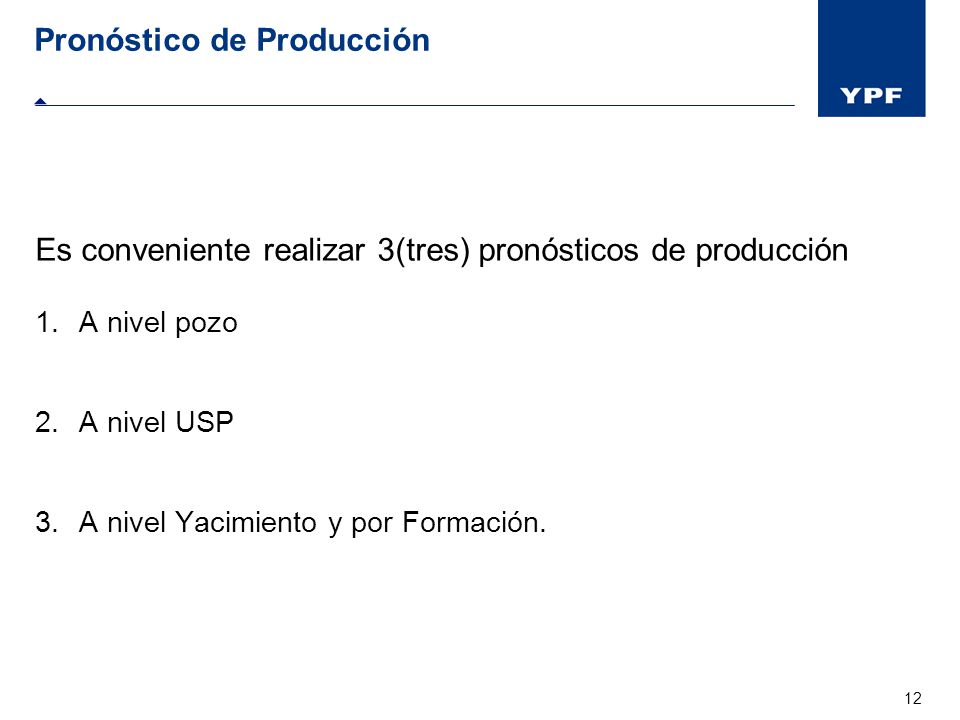

12 Pronóstico de Producción
Es conveniente realizar 3(tres) pronósticos de producción A nivel pozo A nivel USP A nivel Yacimiento y por Formación.

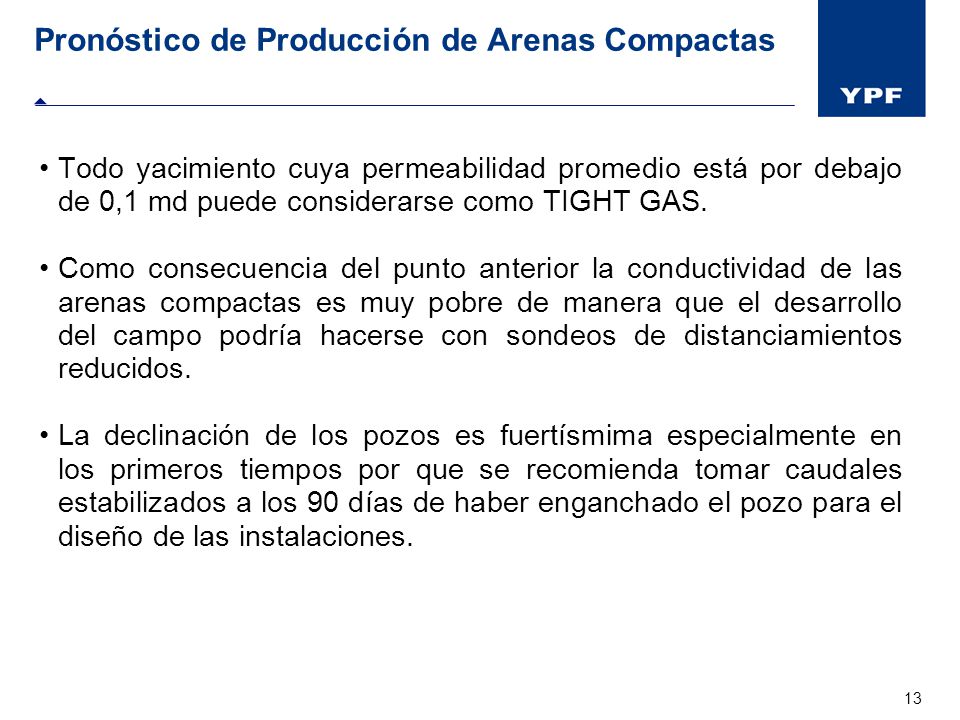

13 Pronóstico de Producción de Arenas Compactas
Todo yacimiento cuya permeabilidad promedio está por debajo de 0,1 md puede considerarse como TIGHT GAS. Como consecuencia del punto anterior la conductividad de las arenas compactas es muy pobre de manera que el desarrollo del campo podría hacerse con sondeos de distanciamientos reducidos. La declinación de los pozos es fuertísmima especialmente en los primeros tiempos por que se recomienda tomar caudales estabilizados a los 90 días de haber enganchado el pozo para el diseño de las instalaciones.

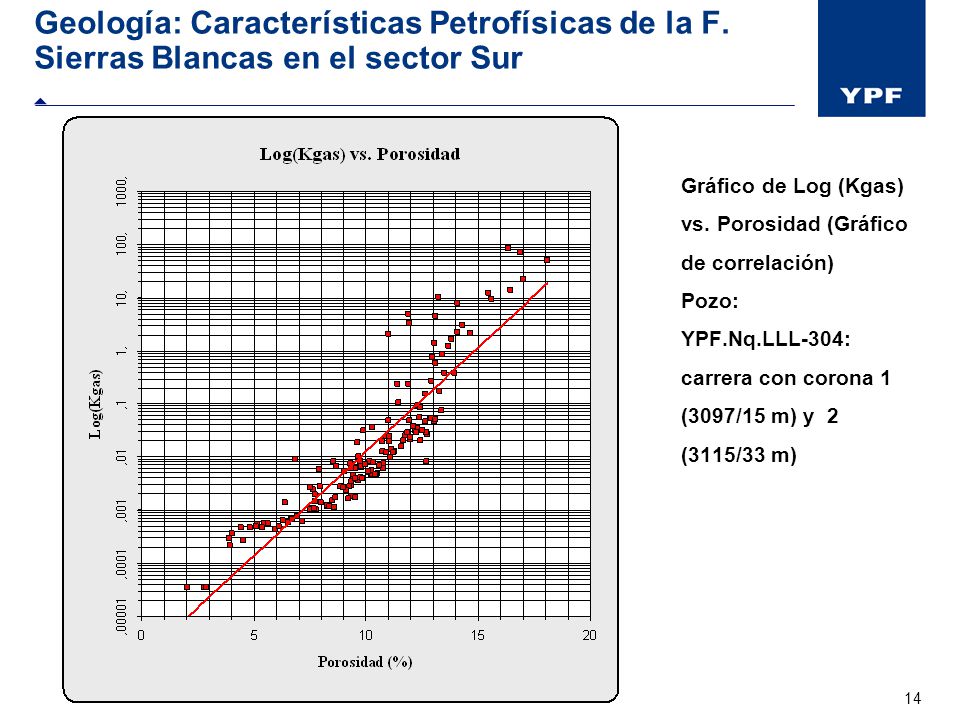

14 Geología: Características Petrofísicas de la F
Geología: Características Petrofísicas de la F. Sierras Blancas en el sector Sur Gráfico de Log (Kgas) vs. Porosidad (Gráfico de correlación) Pozo: YPF.Nq.LLL-304: carrera con corona 1 (3097/15 m) y 2 (3115/33 m)

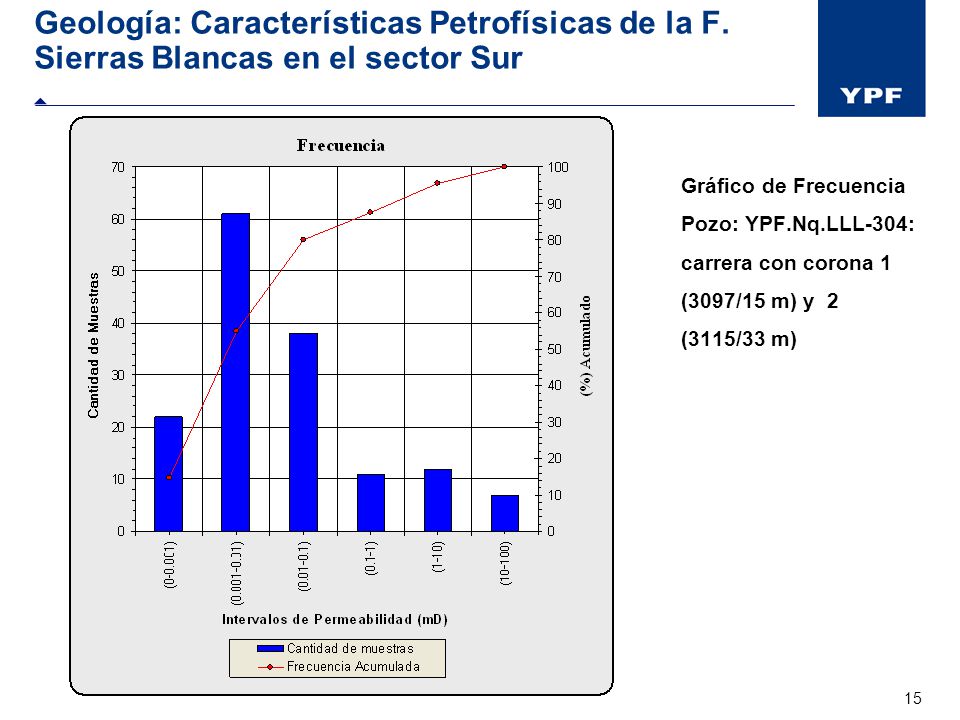

15 Geología: Características Petrofísicas de la F
Geología: Características Petrofísicas de la F. Sierras Blancas en el sector Sur Gráfico de Frecuencia Pozo: YPF.Nq.LLL-304: carrera con corona 1 (3097/15 m) y 2 (3115/33 m)

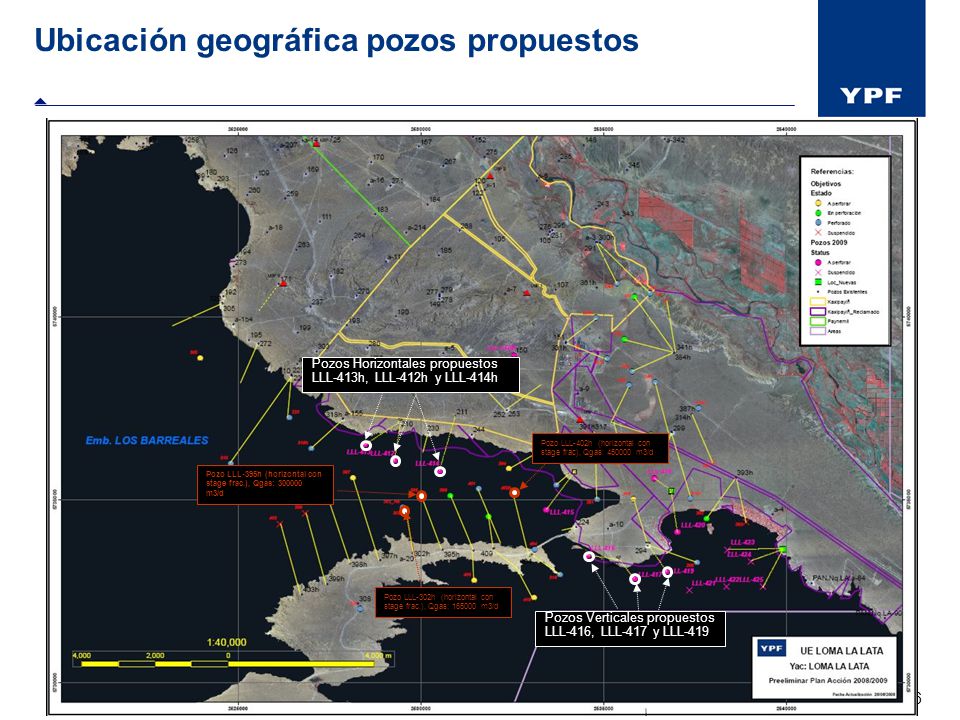

16 Ubicación geográfica pozos propuestos
Pozos Horizontales propuestos LLL-413h, LLL-412h y LLL-414h Pozo LLL-402h (horizontal con stage frac), Qgas: m3/d Pozo LLL-395h (horizontal con stage frac.), Qgas: m3/d Pozo LLL-302h (horizontal con stage frac.), Qgas: m3/d Pozos Verticales propuestos LLL-416, LLL-417 y LLL-419

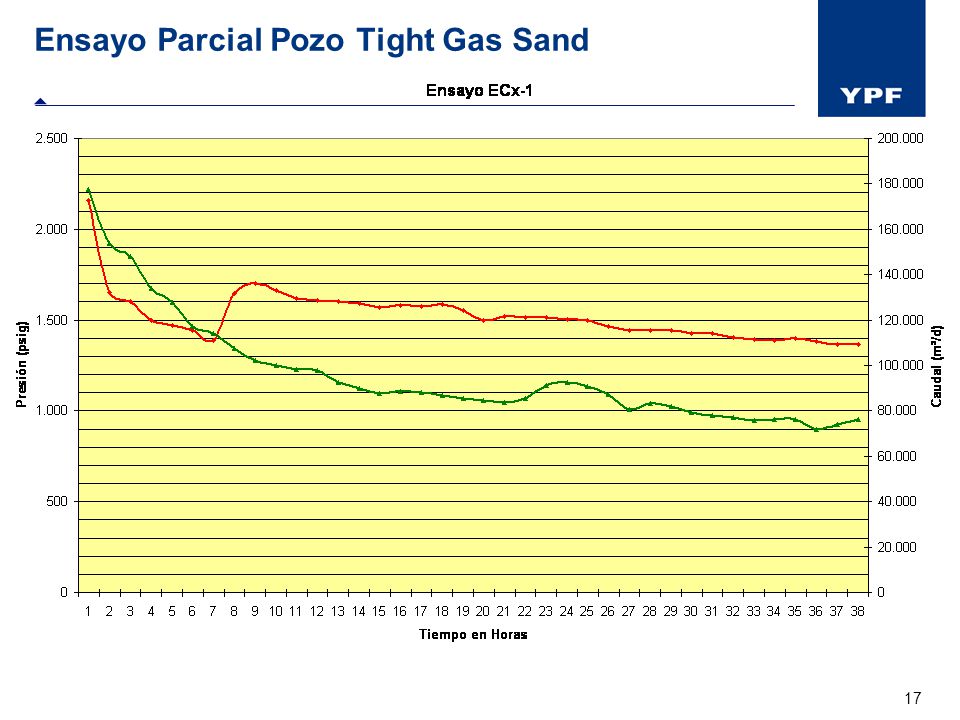

17 Ensayo Parcial Pozo Tight Gas Sand

18 Ensayo Pozo Tight Gas Sand a los 5 meses.

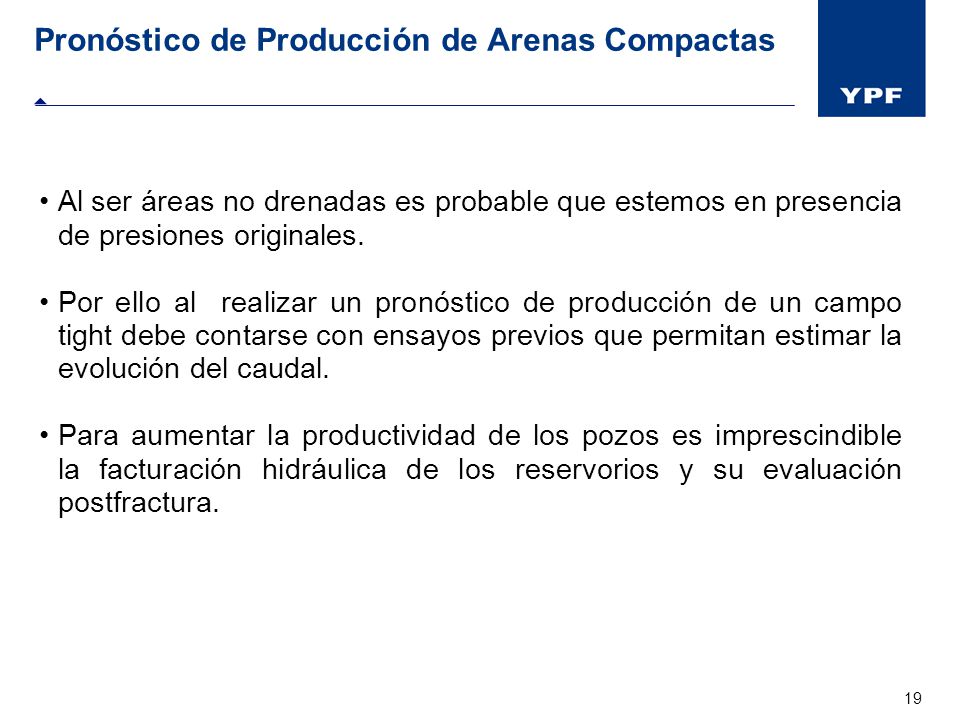

19 Pronóstico de Producción de Arenas Compactas
Al ser áreas no drenadas es probable que estemos en presencia de presiones originales. Por ello al realizar un pronóstico de producción de un campo tight debe contarse con ensayos previos que permitan estimar la evolución del caudal. Para aumentar la productividad de los pozos es imprescindible la facturación hidráulica de los reservorios y su evaluación postfractura.

20
